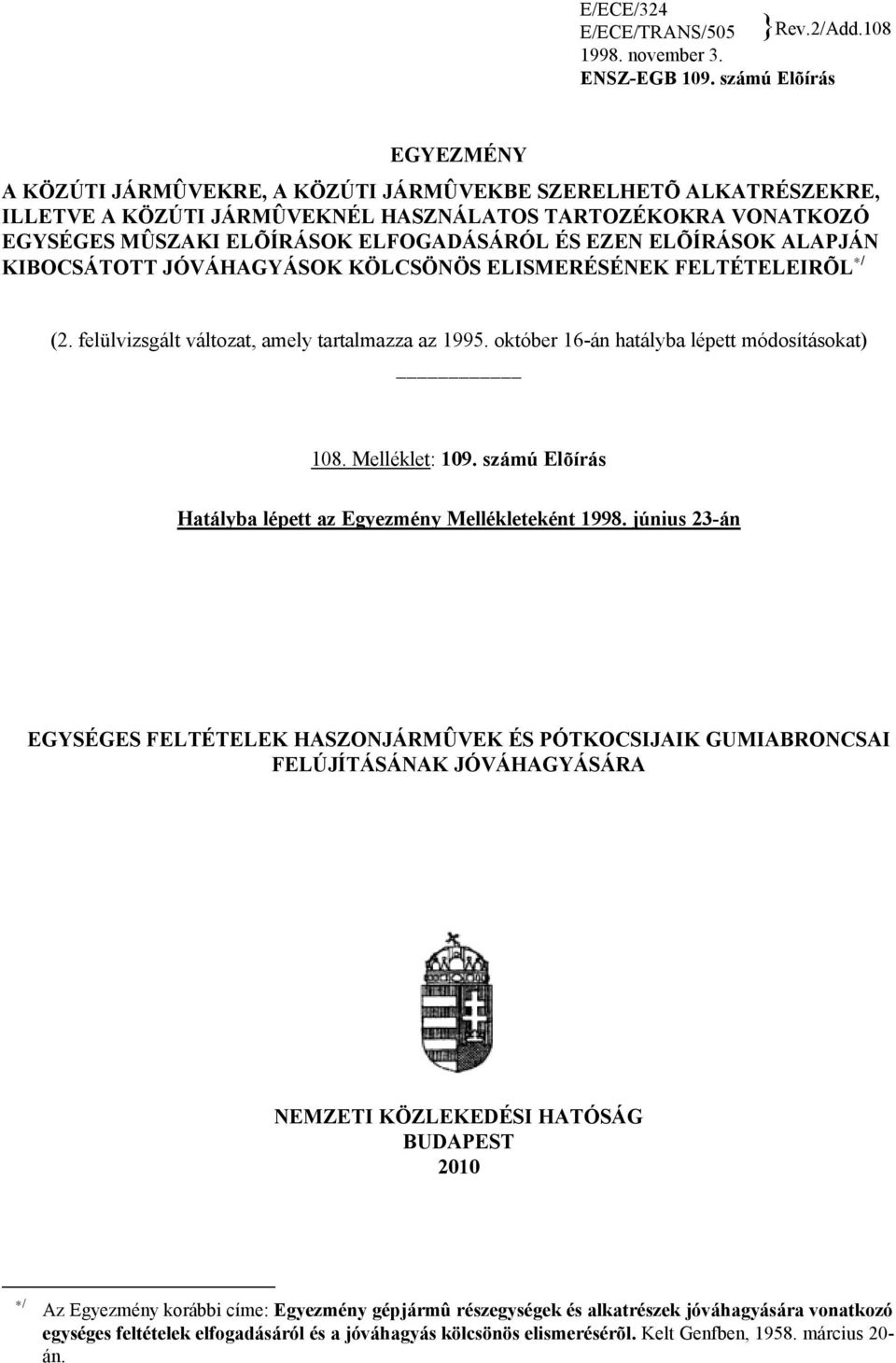

1 E/ECE/324 E/ECE/TRANS/505 }Rev.2/Add november 3. ENSZ-EGB 109. számú Elõírás EGYEZMÉNY A KÖZÚTI JÁRMÛVEKRE, A KÖZÚTI JÁRMÛVEKBE SZERELHETÕ ALKATRÉSZEKRE, ILLETVE A KÖZÚTI JÁRMÛVEKNÉL HASZNÁLATOS TARTOZÉKOKRA VONATKOZÓ EGYSÉGES MÛSZAKI ELÕÍRÁSOK ELFOGADÁSÁRÓL ÉS EZEN ELÕÍRÁSOK ALAPJÁN KIBOCSÁTOTT JÓVÁHAGYÁSOK KÖLCSÖNÖS ELISMERÉSÉNEK FELTÉTELEIRÕL */ (2. felülvizsgált változat, amely tartalmazza az október 16-án hatályba lépett módosításokat) 108. Melléklet: 109. számú Elõírás Hatályba lépett az Egyezmény Mellékleteként június 23-án EGYSÉGES FELTÉTELEK HASZONJÁRMÛVEK ÉS PÓTKOCSIJAIK GUMIABRONCSAI FELÚJÍTÁSÁNAK JÓVÁHAGYÁSÁRA NEMZETI KÖZLEKEDÉSI HATÓSÁG BUDAPEST 2010 / Az Egyezmény korábbi címe: Egyezmény gépjármû részegységek és alkatrészek jóváhagyására vonatkozó egységes feltételek elfogadásáról és a jóváhagyás kölcsönös elismerésérõl. Kelt Genfben, március 20- án.

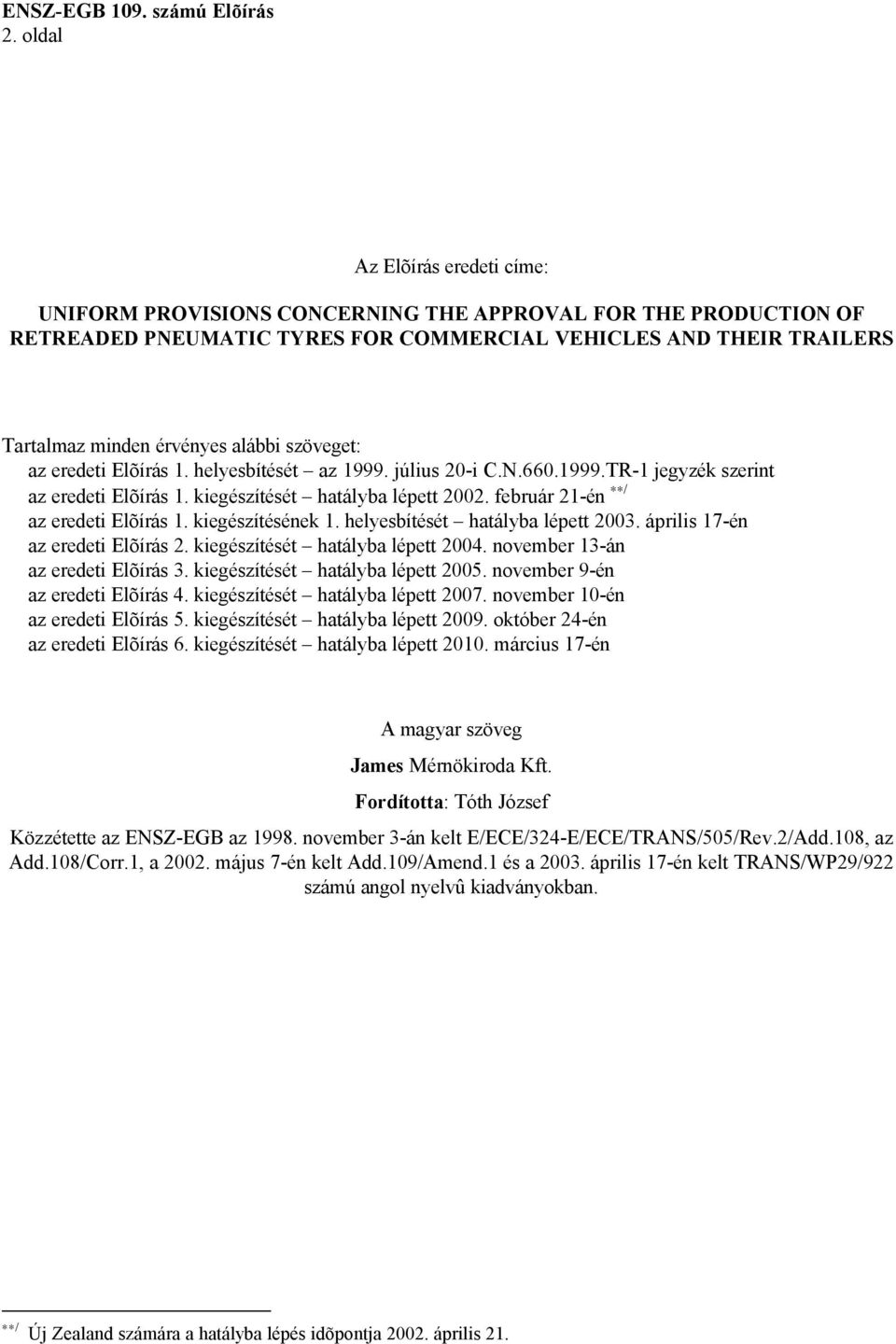

2 ENSZ-EGB 109. számú Elõírás 2. oldal Az Elõírás eredeti címe: UNIFORM PROVISIONS CONCERNING THE APPROVAL FOR THE PRODUCTION OF RETREADED PNEUMATIC TYRES FOR COMMERCIAL VEHICLES AND THEIR TRAILERS Tartalmaz minden érvényes alábbi szöveget: az eredeti Elõírás 1. helyesbítését az július 20-i C.N TR-1 jegyzék szerint az eredeti Elõírás 1. kiegészítését hatályba lépett február 21-én / az eredeti Elõírás 1. kiegészítésének 1. helyesbítését hatályba lépett április 17-én az eredeti Elõírás 2. kiegészítését hatályba lépett november 13-án az eredeti Elõírás 3. kiegészítését hatályba lépett november 9-én az eredeti Elõírás 4. kiegészítését hatályba lépett november 10-én az eredeti Elõírás 5. kiegészítését hatályba lépett október 24-én az eredeti Elõírás 6. kiegészítését hatályba lépett március 17-én A magyar szöveg James Mérnökiroda Kft. Fordította: Tóth József Közzétette az ENSZ-EGB az november 3-án kelt E/ECE/324-E/ECE/TRANS/505/Rev.2/Add.108, az Add.108/Corr.1, a május 7-én kelt Add.109/Amend.1 és a április 17-én kelt TRANS/WP29/922 számú angol nyelvû kiadványokban. / Új Zealand számára a hatályba lépés idõpontja április 21.

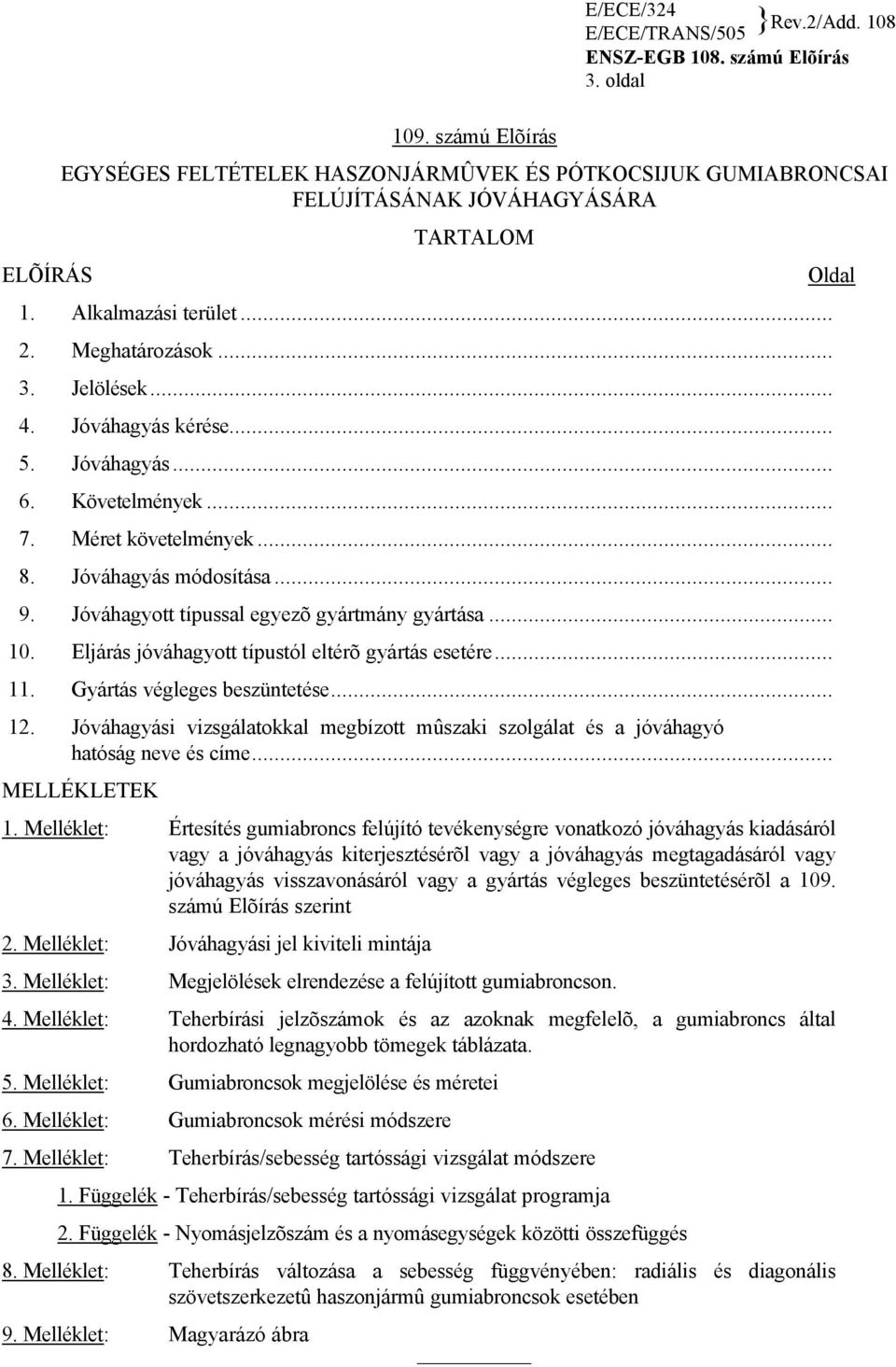

3 ELÕÍRÁS 109. számú Elõírás E/ECE/324 }Rev.2/Add. 108 E/ECE/TRANS/505 ENSZ-EGB 108. számú Elõírás 3. oldal EGYSÉGES FELTÉTELEK HASZONJÁRMÛVEK ÉS PÓTKOCSIJUK GUMIABRONCSAI FELÚJÍTÁSÁNAK JÓVÁHAGYÁSÁRA TARTALOM 1. Alkalmazási terület Meghatározások Jelölések Jóváhagyás kérése Jóváhagyás Követelmények Méret követelmények Jóváhagyás módosítása Jóváhagyott típussal egyezõ gyártmány gyártása Eljárás jóváhagyott típustól eltérõ gyártás esetére Gyártás végleges beszüntetése Jóváhagyási vizsgálatokkal megbízott mûszaki szolgálat és a jóváhagyó hatóság neve és címe... MELLÉKLETEK 1. Melléklet: Értesítés gumiabroncs felújító tevékenységre vonatkozó jóváhagyás kiadásáról vagy a jóváhagyás kiterjesztésérõl vagy a jóváhagyás megtagadásáról vagy jóváhagyás visszavonásáról vagy a gyártás végleges beszüntetésérõl a 109. számú Elõírás szerint 2. Melléklet: Jóváhagyási jel kiviteli mintája 3. Melléklet: Megjelölések elrendezése a felújított gumiabroncson. 4. Melléklet: Teherbírási jelzõszámok és az azoknak megfelelõ, a gumiabroncs által hordozható legnagyobb tömegek táblázata. 5. Melléklet: Gumiabroncsok megjelölése és méretei 6. Melléklet: Gumiabroncsok mérési módszere 7. Melléklet: Teherbírás/sebesség tartóssági vizsgálat módszere 1. Függelék - Teherbírás/sebesség tartóssági vizsgálat programja 2. Függelék - Nyomásjelzõszám és a nyomásegységek közötti összefüggés 8. Melléklet: Teherbírás változása a sebesség függvényében: radiális és diagonális szövetszerkezetû haszonjármû gumiabroncsok esetében 9. Melléklet: Magyarázó ábra Oldal

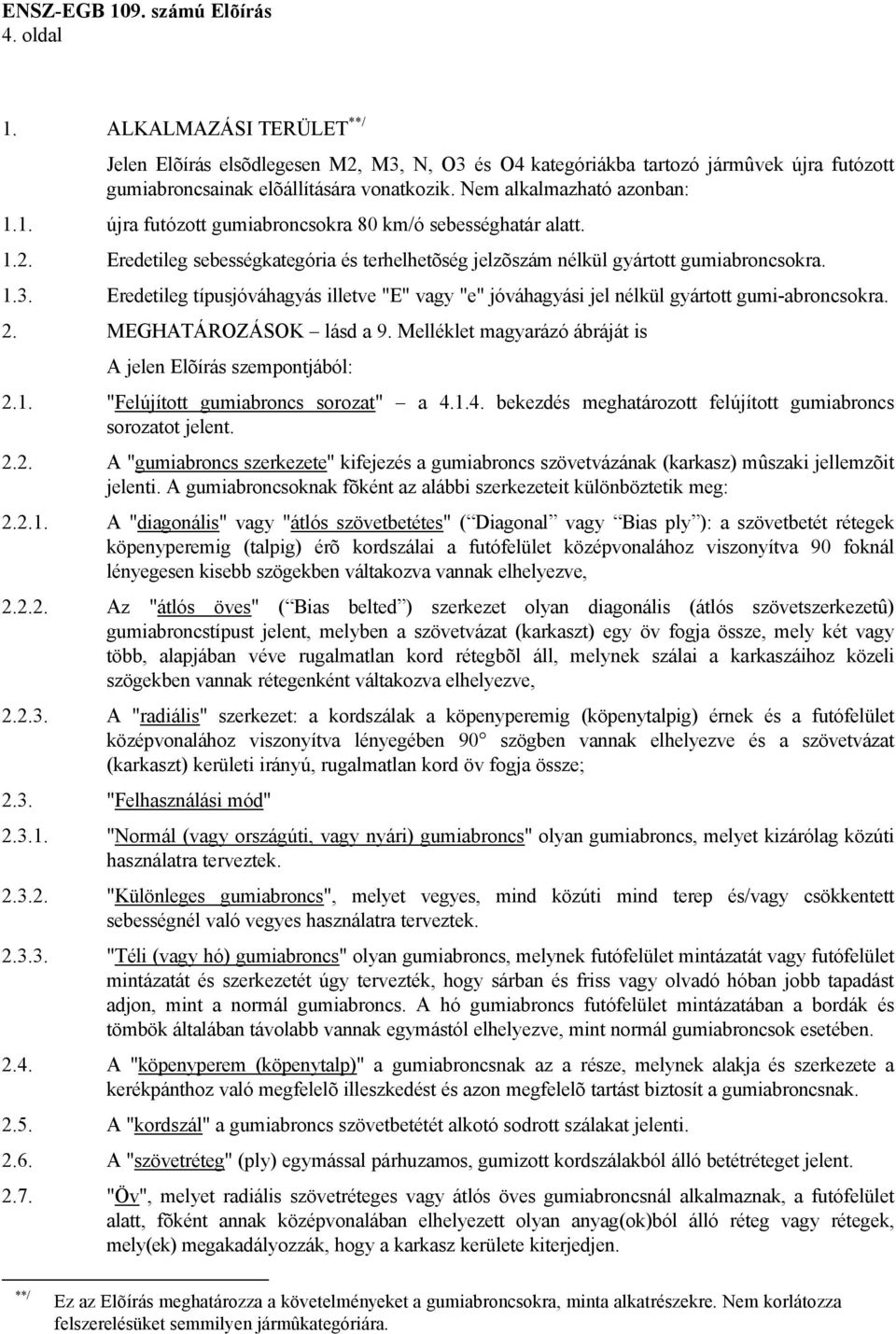

4 ENSZ-EGB 109. számú Elõírás 4. oldal 1. ALKALMAZÁSI TERÜLET **/ Jelen Elõírás elsõdlegesen M2, M3, N, O3 és O4 kategóriákba tartozó jármûvek újra futózott gumiabroncsainak elõállítására vonatkozik. Nem alkalmazható azonban: 1.1. újra futózott gumiabroncsokra 80 km/ó sebességhatár alatt Eredetileg sebességkategória és terhelhetõség jelzõszám nélkül gyártott gumiabroncsokra Eredetileg típusjóváhagyás illetve "E" vagy "e" jóváhagyási jel nélkül gyártott gumi-abroncsokra. 2. MEGHATÁROZÁSOK lásd a 9. Melléklet magyarázó ábráját is A jelen Elõírás szempontjából: 2.1. "Felújított gumiabroncs sorozat" a bekezdés meghatározott felújított gumiabroncs sorozatot jelent A "gumiabroncs szerkezete" kifejezés a gumiabroncs szövetvázának (karkasz) mûszaki jellemzõit jelenti. A gumiabroncsoknak fõként az alábbi szerkezeteit különböztetik meg: A "diagonális" vagy "átlós szövetbetétes" ( Diagonal vagy Bias ply ): a szövetbetét rétegek köpenyperemig (talpig) érõ kordszálai a futófelület középvonalához viszonyítva 90 foknál lényegesen kisebb szögekben váltakozva vannak elhelyezve, Az "átlós öves" ( Bias belted ) szerkezet olyan diagonális (átlós szövetszerkezetû) gumiabroncstípust jelent, melyben a szövetvázat (karkaszt) egy öv fogja össze, mely két vagy több, alapjában véve rugalmatlan kord rétegbõl áll, melynek szálai a karkaszáihoz közeli szögekben vannak rétegenként váltakozva elhelyezve, A "radiális" szerkezet: a kordszálak a köpenyperemig (köpenytalpig) érnek és a futófelület középvonalához viszonyítva lényegében 90 szögben vannak elhelyezve és a szövetvázat (karkaszt) kerületi irányú, rugalmatlan kord öv fogja össze; 2.3. "Felhasználási mód" "Normál (vagy országúti, vagy nyári) gumiabroncs" olyan gumiabroncs, melyet kizárólag közúti használatra terveztek "Különleges gumiabroncs", melyet vegyes, mind közúti mind terep és/vagy csökkentett sebességnél való vegyes használatra terveztek "Téli (vagy hó) gumiabroncs" olyan gumiabroncs, melynek futófelület mintázatát vagy futófelület mintázatát és szerkezetét úgy tervezték, hogy sárban és friss vagy olvadó hóban jobb tapadást adjon, mint a normál gumiabroncs. A hó gumiabroncs futófelület mintázatában a bordák és tömbök általában távolabb vannak egymástól elhelyezve, mint normál gumiabroncsok esetében A "köpenyperem (köpenytalp)" a gumiabroncsnak az a része, melynek alakja és szerkezete a kerékpánthoz való megfelelõ illeszkedést és azon megfelelõ tartást biztosít a gumiabroncsnak A "kordszál" a gumiabroncs szövetbetétét alkotó sodrott szálakat jelenti A "szövetréteg" (ply) egymással párhuzamos, gumizott kordszálakból álló betétréteget jelent "Öv", melyet radiális szövetréteges vagy átlós öves gumiabroncsnál alkalmaznak, a futófelület alatt, fõként annak középvonalában elhelyezett olyan anyag(ok)ból álló réteg vagy rétegek, mely(ek) megakadályozzák, hogy a karkasz kerülete kiterjedjen. **/ Ez az Elõírás meghatározza a követelményeket a gumiabroncsokra, minta alkatrészekre. Nem korlátozza felszerelésüket semmilyen jármûkategóriára.

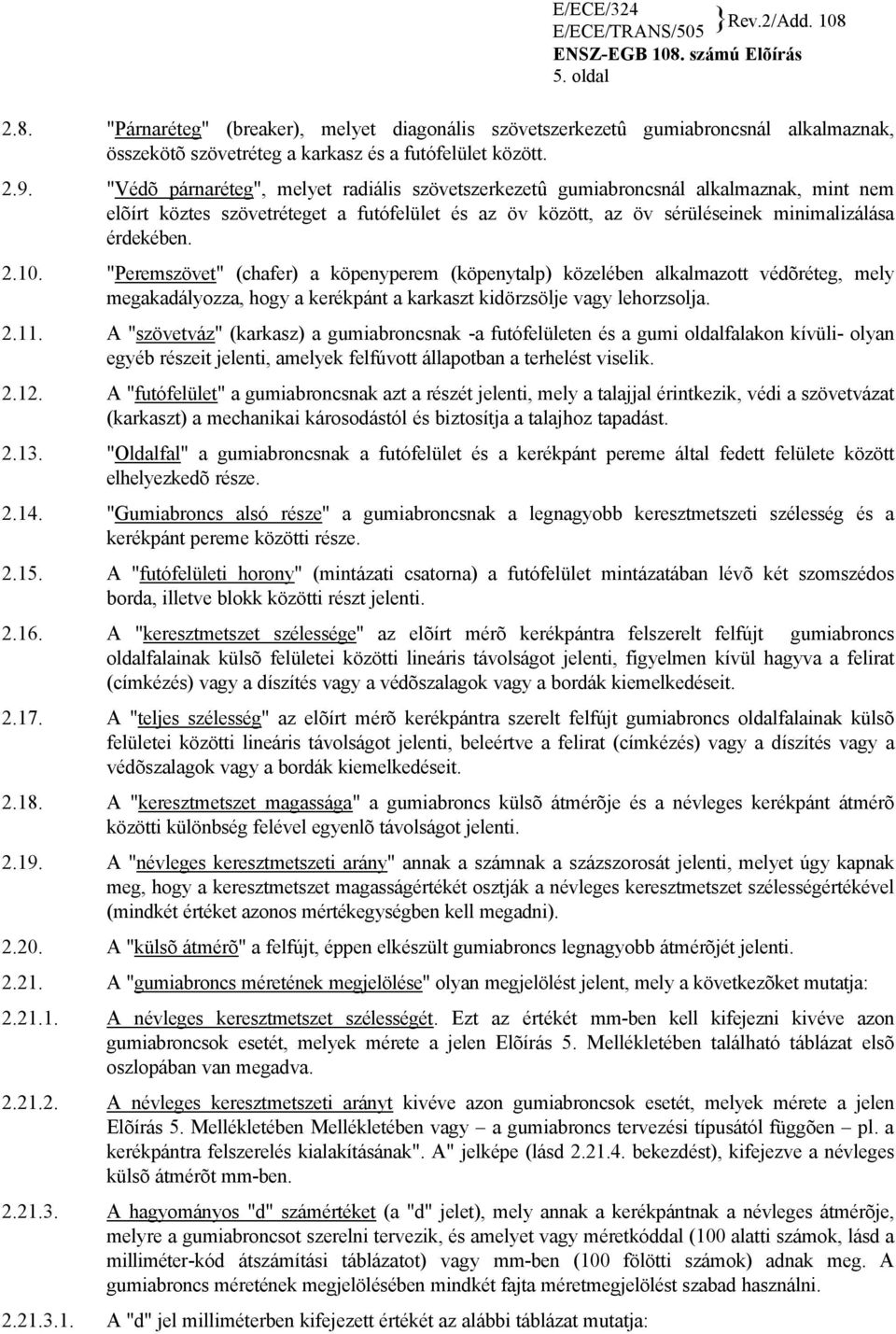

5 E/ECE/324 }Rev.2/Add. 108 E/ECE/TRANS/505 ENSZ-EGB 108. számú Elõírás 5. oldal 2.8. "Párnaréteg" (breaker), melyet diagonális szövetszerkezetû gumiabroncsnál alkalmaznak, összekötõ szövetréteg a karkasz és a futófelület között "Védõ párnaréteg", melyet radiális szövetszerkezetû gumiabroncsnál alkalmaznak, mint nem elõírt köztes szövetréteget a futófelület és az öv között, az öv sérüléseinek minimalizálása érdekében "Peremszövet" (chafer) a köpenyperem (köpenytalp) közelében alkalmazott védõréteg, mely megakadályozza, hogy a kerékpánt a karkaszt kidörzsölje vagy lehorzsolja A "szövetváz" (karkasz) a gumiabroncsnak -a futófelületen és a gumi oldalfalakon kívüli- olyan egyéb részeit jelenti, amelyek felfúvott állapotban a terhelést viselik A "futófelület" a gumiabroncsnak azt a részét jelenti, mely a talajjal érintkezik, védi a szövetvázat (karkaszt) a mechanikai károsodástól és biztosítja a talajhoz tapadást "Oldalfal" a gumiabroncsnak a futófelület és a kerékpánt pereme által fedett felülete között elhelyezkedõ része "Gumiabroncs alsó része" a gumiabroncsnak a legnagyobb keresztmetszeti szélesség és a kerékpánt pereme közötti része A "futófelületi horony" (mintázati csatorna) a futófelület mintázatában lévõ két szomszédos borda, illetve blokk közötti részt jelenti A "keresztmetszet szélessége" az elõírt mérõ kerékpántra felszerelt felfújt gumiabroncs oldalfalainak külsõ felületei közötti lineáris távolságot jelenti, figyelmen kívül hagyva a felirat (címkézés) vagy a díszítés vagy a védõszalagok vagy a bordák kiemelkedéseit A "teljes szélesség" az elõírt mérõ kerékpántra szerelt felfújt gumiabroncs oldalfalainak külsõ felületei közötti lineáris távolságot jelenti, beleértve a felirat (címkézés) vagy a díszítés vagy a védõszalagok vagy a bordák kiemelkedéseit A "keresztmetszet magassága" a gumiabroncs külsõ átmérõje és a névleges kerékpánt átmérõ közötti különbség felével egyenlõ távolságot jelenti A "névleges keresztmetszeti arány" annak a számnak a százszorosát jelenti, melyet úgy kapnak meg, hogy a keresztmetszet magasságértékét osztják a névleges keresztmetszet szélességértékével (mindkét értéket azonos mértékegységben kell megadni) A "külsõ átmérõ" a felfújt, éppen elkészült gumiabroncs legnagyobb átmérõjét jelenti A "gumiabroncs méretének megjelölése" olyan megjelölést jelent, mely a következõket mutatja: A névleges keresztmetszet szélességét. Ezt az értékét mm-ben kell kifejezni kivéve azon gumiabroncsok esetét, melyek mérete a jelen Elõírás 5. Mellékletében található táblázat elsõ oszlopában van megadva A névleges keresztmetszeti arányt kivéve azon gumiabroncsok esetét, melyek mérete a jelen Elõírás 5. Mellékletében Mellékletében vagy a gumiabroncs tervezési típusától függõen pl. a kerékpántra felszerelés kialakításának". A" jelképe (lásd bekezdést), kifejezve a névleges külsõ átmérõt mm-ben A hagyományos "d" számértéket (a "d" jelet), mely annak a kerékpántnak a névleges átmérõje, melyre a gumiabroncsot szerelni tervezik, és amelyet vagy méretkóddal (100 alatti számok, lásd a milliméter-kód átszámítási táblázatot) vagy mm-ben (100 fölötti számok) adnak meg. A gumiabroncs méretének megjelölésében mindkét fajta méretmegjelölést szabad használni A "d" jel milliméterben kifejezett értékét az alábbi táblázat mutatja:

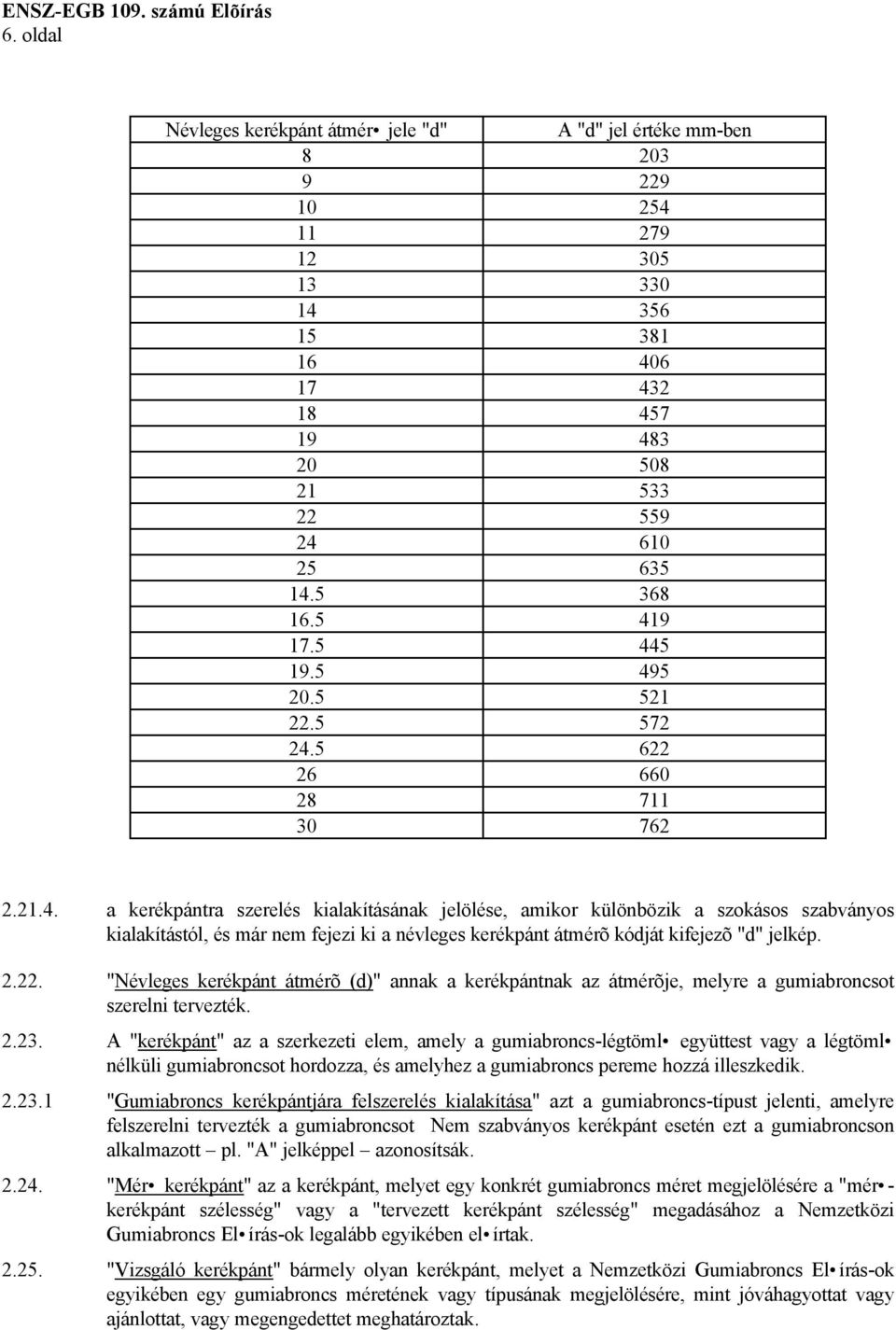

6 ENSZ-EGB 109. számú Elõírás 6. oldal Névleges kerékpánt átmér jele "d" A "d" jel értéke mm-ben a kerékpántra szerelés kialakításának jelölése, amikor különbözik a szokásos szabványos kialakítástól, és már nem fejezi ki a névleges kerékpánt átmérõ kódját kifejezõ "d" jelkép "Névleges kerékpánt átmérõ (d)" annak a kerékpántnak az átmérõje, melyre a gumiabroncsot szerelni tervezték A "kerékpánt" az a szerkezeti elem, amely a gumiabroncs-légtöml együttest vagy a légtöml nélküli gumiabroncsot hordozza, és amelyhez a gumiabroncs pereme hozzá illeszkedik "Gumiabroncs kerékpántjára felszerelés kialakítása" azt a gumiabroncs-típust jelenti, amelyre felszerelni tervezték a gumiabroncsot Nem szabványos kerékpánt esetén ezt a gumiabroncson alkalmazott pl. "A" jelképpel azonosítsák "Mér kerékpánt" az a kerékpánt, melyet egy konkrét gumiabroncs méret megjelölésére a "mér - kerékpánt szélesség" vagy a "tervezett kerékpánt szélesség" megadásához a Nemzetközi Gumiabroncs El írás-ok legalább egyikében el írtak "Vizsgáló kerékpánt" bármely olyan kerékpánt, melyet a Nemzetközi Gumiabroncs El írás-ok egyikében egy gumiabroncs méretének vagy típusának megjelölésére, mint jóváhagyottat vagy ajánlottat, vagy megengedettet meghatároztak.

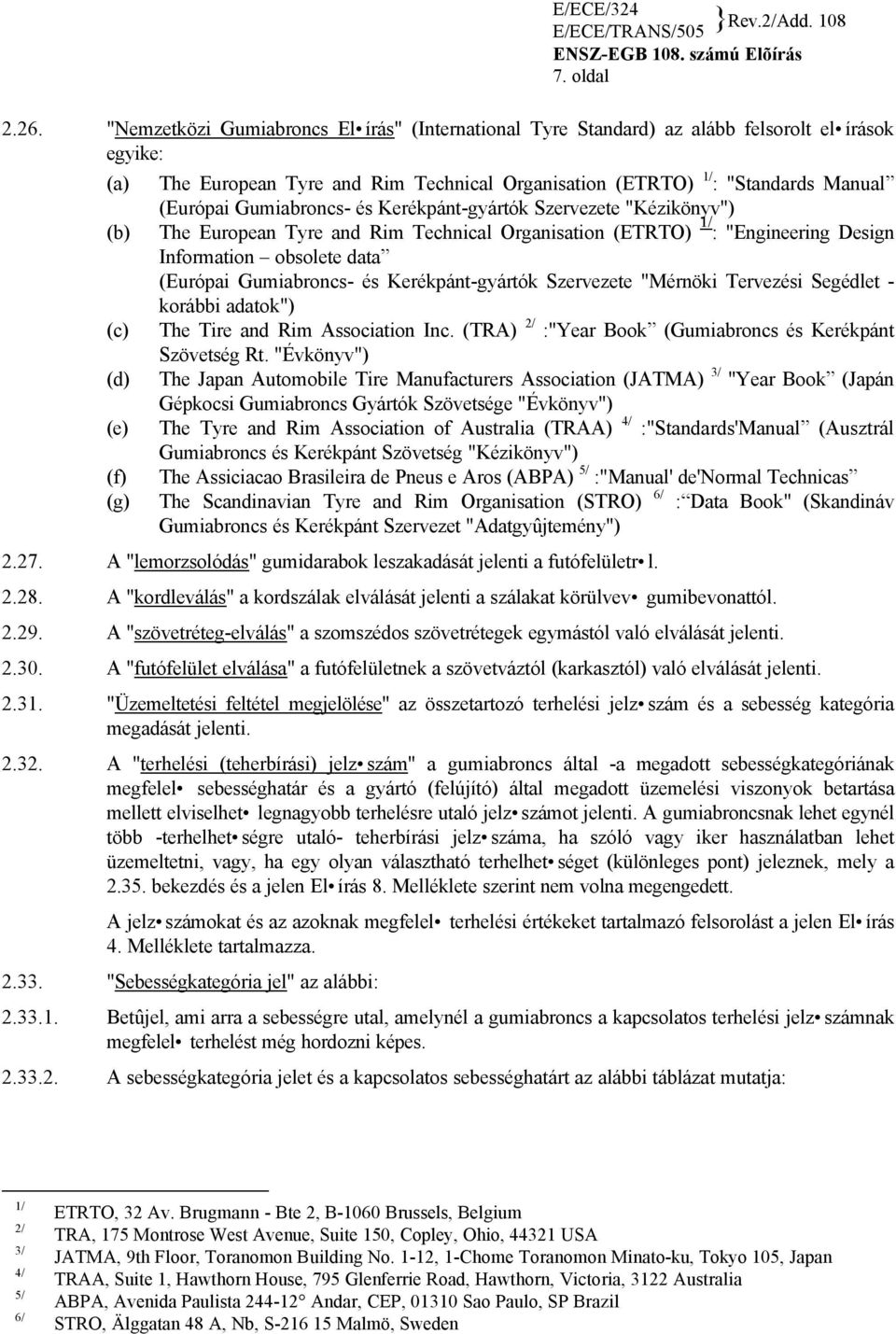

7 E/ECE/324 }Rev.2/Add. 108 E/ECE/TRANS/505 ENSZ-EGB 108. számú Elõírás 7. oldal "Nemzetközi Gumiabroncs El írás" (International Tyre Standard) az alább felsorolt el írások egyike: (a) The European Tyre and Rim Technical Organisation (ETRTO) 1/ : "Standards Manual (Európai Gumiabroncs- és Kerékpánt-gyártók Szervezete "Kézikönyv") (b) The European Tyre and Rim Technical Organisation (ETRTO) 1/ : "Engineering Design Information obsolete data (Európai Gumiabroncs- és Kerékpánt-gyártók Szervezete "Mérnöki Tervezési Segédlet - korábbi adatok") (c) The Tire and Rim Association Inc. (TRA) 2/ :"Year Book (Gumiabroncs és Kerékpánt Szövetség Rt. "Évkönyv") (d) The Japan Automobile Tire Manufacturers Association (JATMA) 3/ "Year Book (Japán Gépkocsi Gumiabroncs Gyártók Szövetsége "Évkönyv") (e) The Tyre and Rim Association of Australia (TRAA) 4/ :"Standards'Manual (Ausztrál Gumiabroncs és Kerékpánt Szövetség "Kézikönyv") (f) The Assiciacao Brasileira de Pneus e Aros (ABPA) 5/ :"Manual' de'normal Technicas (g) The Scandinavian Tyre and Rim Organisation (STRO) 6/ : Data Book" (Skandináv Gumiabroncs és Kerékpánt Szervezet "Adatgyûjtemény") A "lemorzsolódás" gumidarabok leszakadását jelenti a futófelületr l A "kordleválás" a kordszálak elválását jelenti a szálakat körülvev gumibevonattól A "szövetréteg-elválás" a szomszédos szövetrétegek egymástól való elválását jelenti A "futófelület elválása" a futófelületnek a szövetváztól (karkasztól) való elválását jelenti "Üzemeltetési feltétel megjelölése" az összetartozó terhelési jelz szám és a sebesség kategória megadását jelenti A "terhelési (teherbírási) jelz szám" a gumiabroncs által -a megadott sebességkategóriának megfelel sebességhatár és a gyártó (felújító) által megadott üzemelési viszonyok betartása mellett elviselhet legnagyobb terhelésre utaló jelz számot jelenti. A gumiabroncsnak lehet egynél több -terhelhet ségre utaló- teherbírási jelz száma, ha szóló vagy iker használatban lehet üzemeltetni, vagy, ha egy olyan választható terhelhet séget (különleges pont) jeleznek, mely a bekezdés és a jelen El írás 8. Melléklete szerint nem volna megengedett. A jelz számokat és az azoknak megfelel terhelési értékeket tartalmazó felsorolást a jelen El írás 4. Melléklete tartalmazza "Sebességkategória jel" az alábbi: Betûjel, ami arra a sebességre utal, amelynél a gumiabroncs a kapcsolatos terhelési jelz számnak megfelel terhelést még hordozni képes A sebességkategória jelet és a kapcsolatos sebességhatárt az alábbi táblázat mutatja: 1/ 2/ 3/ 4/ 5/ 6/ ETRTO, 32 Av. Brugmann - Bte 2, B-1060 Brussels, Belgium TRA, 175 Montrose West Avenue, Suite 150, Copley, Ohio, USA JATMA, 9th Floor, Toranomon Building No. 1-12, 1-Chome Toranomon Minato-ku, Tokyo 105, Japan TRAA, Suite 1, Hawthorn House, 795 Glenferrie Road, Hawthorn, Victoria, 3122 Australia ABPA, Avenida Paulista Andar, CEP, Sao Paulo, SP Brazil STRO, Älggatan 48 A, Nb, S Malmö, Sweden

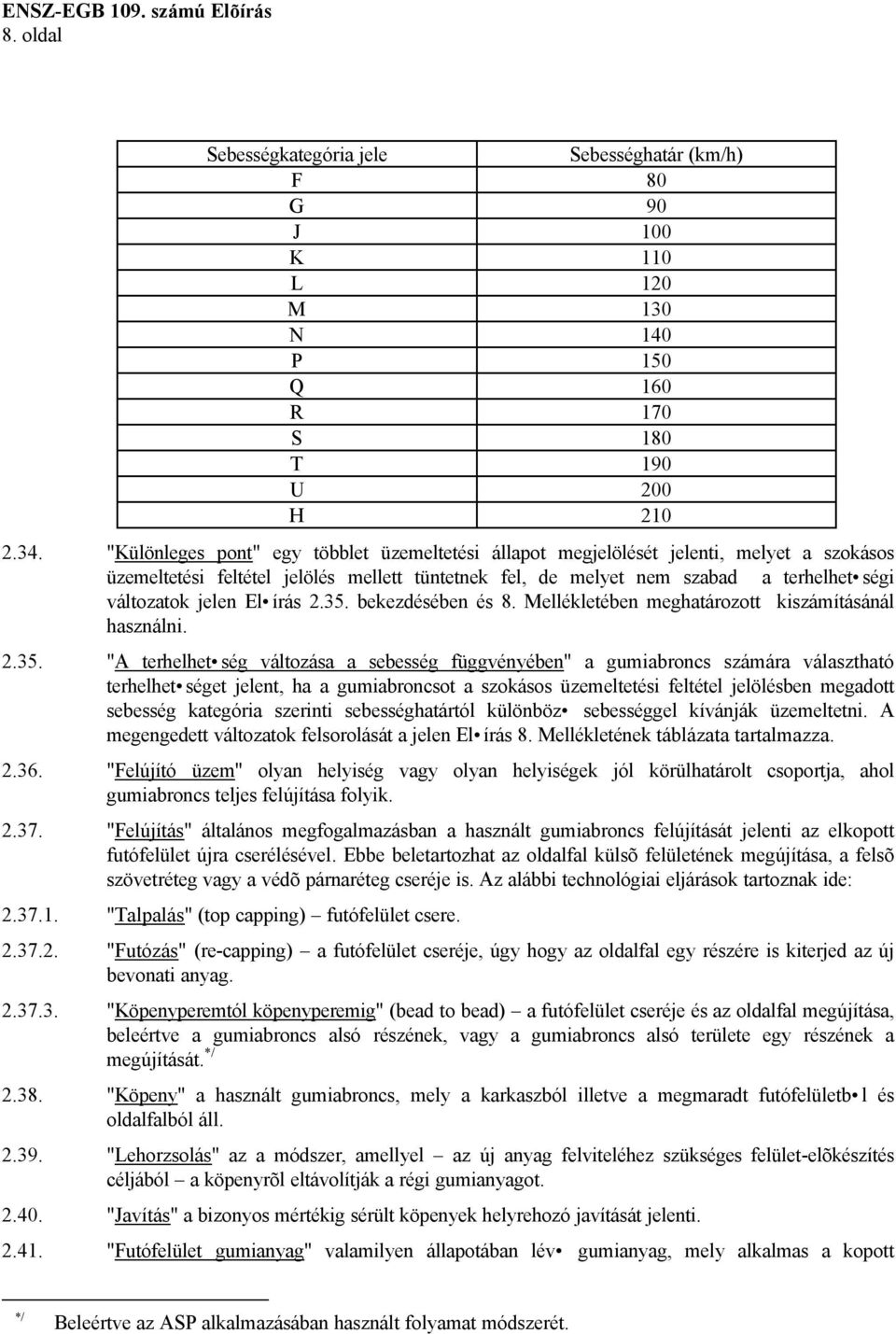

8 ENSZ-EGB 109. számú Elõírás 8. oldal Sebességkategória jele Sebességhatár (km/h) F 80 G 90 J 100 K 110 L 120 M 130 N 140 P 150 Q 160 R 170 S 180 T 190 U 200 H "Különleges pont" egy többlet üzemeltetési állapot megjelölését jelenti, melyet a szokásos üzemeltetési feltétel jelölés mellett tüntetnek fel, de melyet nem szabad a terhelhet ségi változatok jelen El írás bekezdésében és 8. Mellékletében meghatározott kiszámításánál használni "A terhelhet ség változása a sebesség függvényében" a gumiabroncs számára választható terhelhet séget jelent, ha a gumiabroncsot a szokásos üzemeltetési feltétel jelölésben megadott sebesség kategória szerinti sebességhatártól különböz sebességgel kívánják üzemeltetni. A megengedett változatok felsorolását a jelen El írás 8. Mellékletének táblázata tartalmazza "Felújító üzem" olyan helyiség vagy olyan helyiségek jól körülhatárolt csoportja, ahol gumiabroncs teljes felújítása folyik "Felújítás" általános megfogalmazásban a használt gumiabroncs felújítását jelenti az elkopott futófelület újra cserélésével. Ebbe beletartozhat az oldalfal külsõ felületének megújítása, a felsõ szövetréteg vagy a védõ párnaréteg cseréje is. Az alábbi technológiai eljárások tartoznak ide: "Talpalás" (top capping) futófelület csere "Futózás" (re-capping) a futófelület cseréje, úgy hogy az oldalfal egy részére is kiterjed az új bevonati anyag "Köpenyperemtól köpenyperemig" (bead to bead) a futófelület cseréje és az oldalfal megújítása, beleértve a gumiabroncs alsó részének, vagy a gumiabroncs alsó területe egy részének a megújítását. */ "Köpeny" a használt gumiabroncs, mely a karkaszból illetve a megmaradt futófelületb l és oldalfalból áll "Lehorzsolás" az a módszer, amellyel az új anyag felviteléhez szükséges felület-elõkészítés céljából a köpenyrõl eltávolítják a régi gumianyagot "Javítás" a bizonyos mértékig sérült köpenyek helyrehozó javítását jelenti "Futófelület gumianyag" valamilyen állapotában lév gumianyag, mely alkalmas a kopott */ Beleértve az ASP alkalmazásában használt folyamat módszerét.

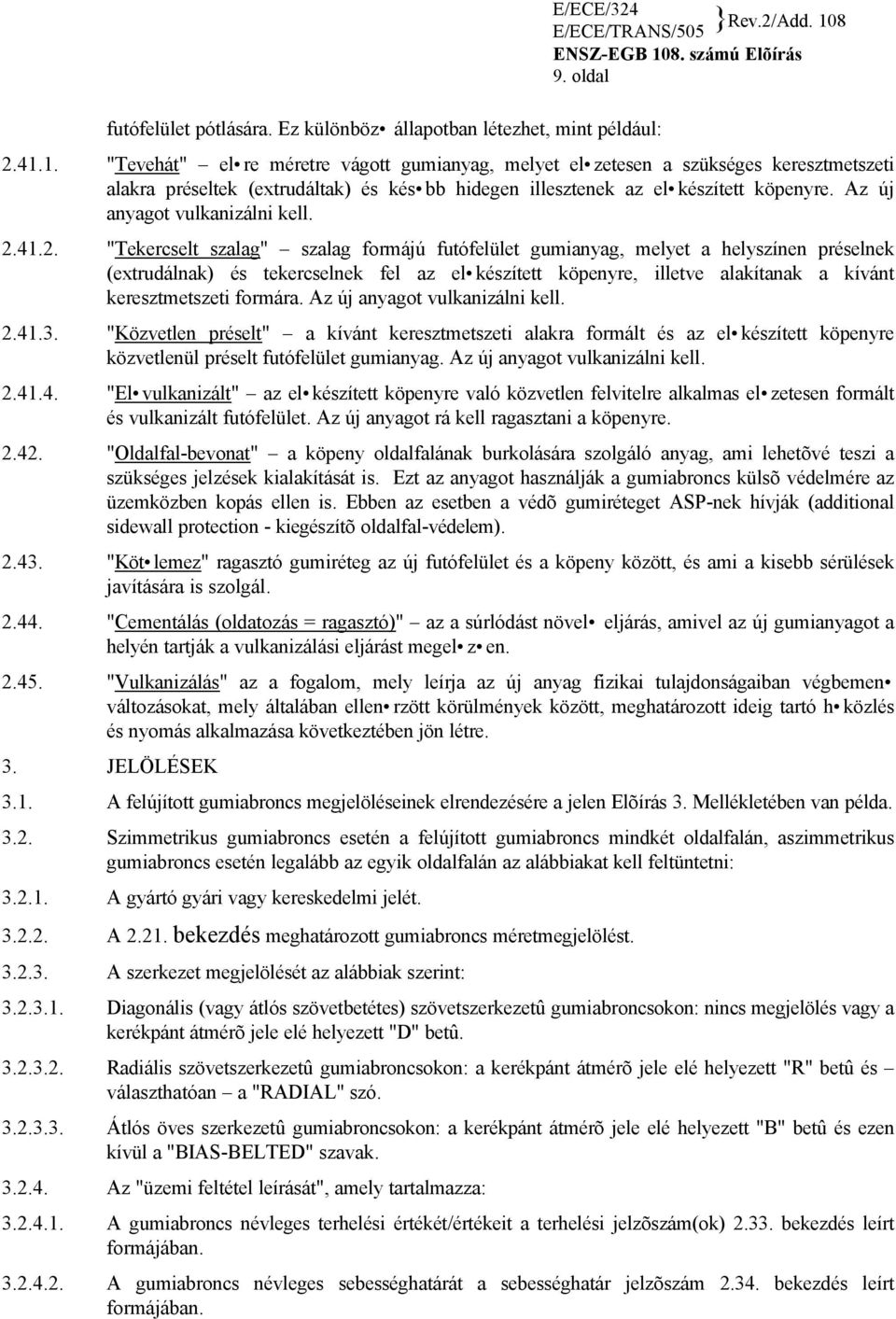

9 futófelület pótlására. Ez különböz állapotban létezhet, mint például: E/ECE/324 }Rev.2/Add. 108 E/ECE/TRANS/505 ENSZ-EGB 108. számú Elõírás 9. oldal "Tevehát" el re méretre vágott gumianyag, melyet el zetesen a szükséges keresztmetszeti alakra préseltek (extrudáltak) és kés bb hidegen illesztenek az el készített köpenyre. Az új anyagot vulkanizálni kell "Tekercselt szalag" szalag formájú futófelület gumianyag, melyet a helyszínen préselnek (extrudálnak) és tekercselnek fel az el készített köpenyre, illetve alakítanak a kívánt keresztmetszeti formára. Az új anyagot vulkanizálni kell "Közvetlen préselt" a kívánt keresztmetszeti alakra formált és az el készített köpenyre közvetlenül préselt futófelület gumianyag. Az új anyagot vulkanizálni kell "El vulkanizált" az el készített köpenyre való közvetlen felvitelre alkalmas el zetesen formált és vulkanizált futófelület. Az új anyagot rá kell ragasztani a köpenyre "Oldalfal-bevonat" a köpeny oldalfalának burkolására szolgáló anyag, ami lehetõvé teszi a szükséges jelzések kialakítását is. Ezt az anyagot használják a gumiabroncs külsõ védelmére az üzemközben kopás ellen is. Ebben az esetben a védõ gumiréteget ASP-nek hívják (additional sidewall protection - kiegészítõ oldalfal-védelem) "Köt lemez" ragasztó gumiréteg az új futófelület és a köpeny között, és ami a kisebb sérülések javítására is szolgál "Cementálás (oldatozás = ragasztó)" az a súrlódást növel eljárás, amivel az új gumianyagot a helyén tartják a vulkanizálási eljárást megel z en "Vulkanizálás" az a fogalom, mely leírja az új anyag fizikai tulajdonságaiban végbemen változásokat, mely általában ellen rzött körülmények között, meghatározott ideig tartó h közlés és nyomás alkalmazása következtében jön létre. 3. JELÖLÉSEK 3.1. A felújított gumiabroncs megjelöléseinek elrendezésére a jelen Elõírás 3. Mellékletében van példa Szimmetrikus gumiabroncs esetén a felújított gumiabroncs mindkét oldalfalán, aszimmetrikus gumiabroncs esetén legalább az egyik oldalfalán az alábbiakat kell feltüntetni: A gyártó gyári vagy kereskedelmi jelét A bekezdés meghatározott gumiabroncs méretmegjelölést A szerkezet megjelölését az alábbiak szerint: Diagonális (vagy átlós szövetbetétes) szövetszerkezetû gumiabroncsokon: nincs megjelölés vagy a kerékpánt átmérõ jele elé helyezett "D" betû Radiális szövetszerkezetû gumiabroncsokon: a kerékpánt átmérõ jele elé helyezett "R" betû és választhatóan a "RADIAL" szó Átlós öves szerkezetû gumiabroncsokon: a kerékpánt átmérõ jele elé helyezett "B" betû és ezen kívül a "BIAS-BELTED" szavak Az "üzemi feltétel leírását", amely tartalmazza: A gumiabroncs névleges terhelési értékét/értékeit a terhelési jelzõszám(ok) bekezdés leírt formájában A gumiabroncs névleges sebességhatárát a sebességhatár jelzõszám bekezdés leírt formájában.

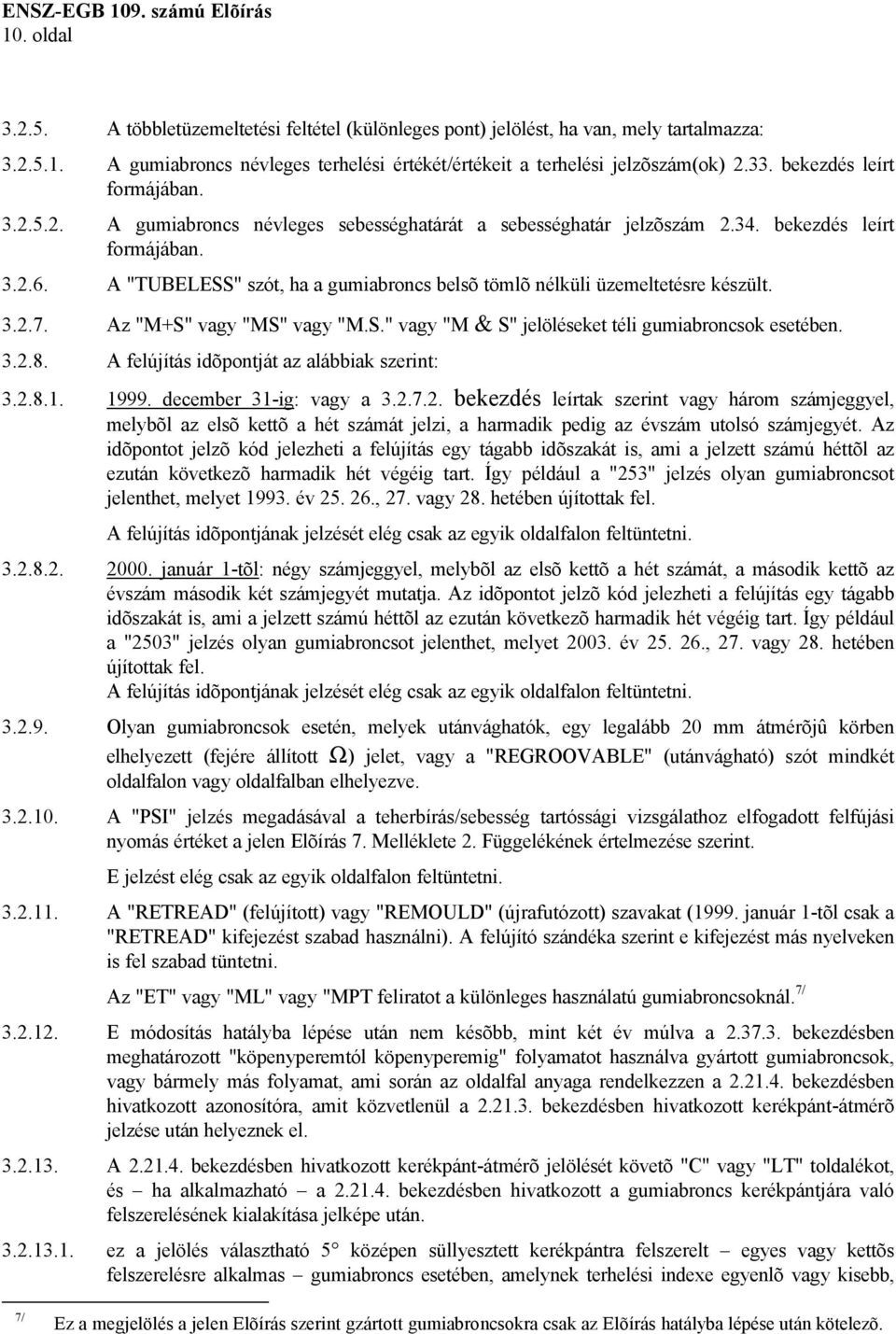

10 ENSZ-EGB 109. számú Elõírás 10. oldal A többletüzemeltetési feltétel (különleges pont) jelölést, ha van, mely tartalmazza: A gumiabroncs névleges terhelési értékét/értékeit a terhelési jelzõszám(ok) bekezdés leírt formájában A gumiabroncs névleges sebességhatárát a sebességhatár jelzõszám bekezdés leírt formájában A "TUBELESS" szót, ha a gumiabroncs belsõ tömlõ nélküli üzemeltetésre készült Az "M+S" vagy "MS" vagy "M.S." vagy "M & S" jelöléseket téli gumiabroncsok esetében A felújítás idõpontját az alábbiak szerint: december 31-ig: vagy a bekezdés leírtak szerint vagy három számjeggyel, melybõl az elsõ kettõ a hét számát jelzi, a harmadik pedig az évszám utolsó számjegyét. Az idõpontot jelzõ kód jelezheti a felújítás egy tágabb idõszakát is, ami a jelzett számú héttõl az ezután következõ harmadik hét végéig tart. Így például a "253" jelzés olyan gumiabroncsot jelenthet, melyet év , 27. vagy 28. hetében újítottak fel. A felújítás idõpontjának jelzését elég csak az egyik oldalfalon feltüntetni január 1-tõl: négy számjeggyel, melybõl az elsõ kettõ a hét számát, a második kettõ az évszám második két számjegyét mutatja. Az idõpontot jelzõ kód jelezheti a felújítás egy tágabb idõszakát is, ami a jelzett számú héttõl az ezután következõ harmadik hét végéig tart. Így például a "2503" jelzés olyan gumiabroncsot jelenthet, melyet év , 27. vagy 28. hetében újítottak fel. A felújítás idõpontjának jelzését elég csak az egyik oldalfalon feltüntetni Olyan gumiabroncsok esetén, melyek utánvághatók, egy legalább 20 mm átmérõjû körben elhelyezett (fejére állított Ω) jelet, vagy a "REGROOVABLE" (utánvágható) szót mindkét oldalfalon vagy oldalfalban elhelyezve A "PSI" jelzés megadásával a teherbírás/sebesség tartóssági vizsgálathoz elfogadott felfújási nyomás értéket a jelen Elõírás 7. Melléklete 2. Függelékének értelmezése szerint. E jelzést elég csak az egyik oldalfalon feltüntetni A "RETREAD" (felújított) vagy "REMOULD" (újrafutózott) szavakat (1999. január 1-tõl csak a "RETREAD" kifejezést szabad használni). A felújító szándéka szerint e kifejezést más nyelveken is fel szabad tüntetni. Az "ET" vagy "ML" vagy "MPT feliratot a különleges használatú gumiabroncsoknál. 7/ E módosítás hatályba lépése után nem késõbb, mint két év múlva a bekezdésben meghatározott "köpenyperemtól köpenyperemig" folyamatot használva gyártott gumiabroncsok, vagy bármely más folyamat, ami során az oldalfal anyaga rendelkezzen a bekezdésben hivatkozott azonosítóra, amit közvetlenül a bekezdésben hivatkozott kerékpánt-átmérõ jelzése után helyeznek el A bekezdésben hivatkozott kerékpánt-átmérõ jelölését követõ "C" vagy "LT" toldalékot, és ha alkalmazható a bekezdésben hivatkozott a gumiabroncs kerékpántjára való felszerelésének kialakítása jelképe után ez a jelölés választható 5 középen süllyesztett kerékpántra felszerelt egyes vagy kettõs felszerelésre alkalmas gumiabroncs esetében, amelynek terhelési indexe egyenlõ vagy kisebb, 7/ Ez a megjelölés a jelen Elõírás szerint gzártott gumiabroncsokra csak az Elõírás hatályba lépése után kötelezõ.

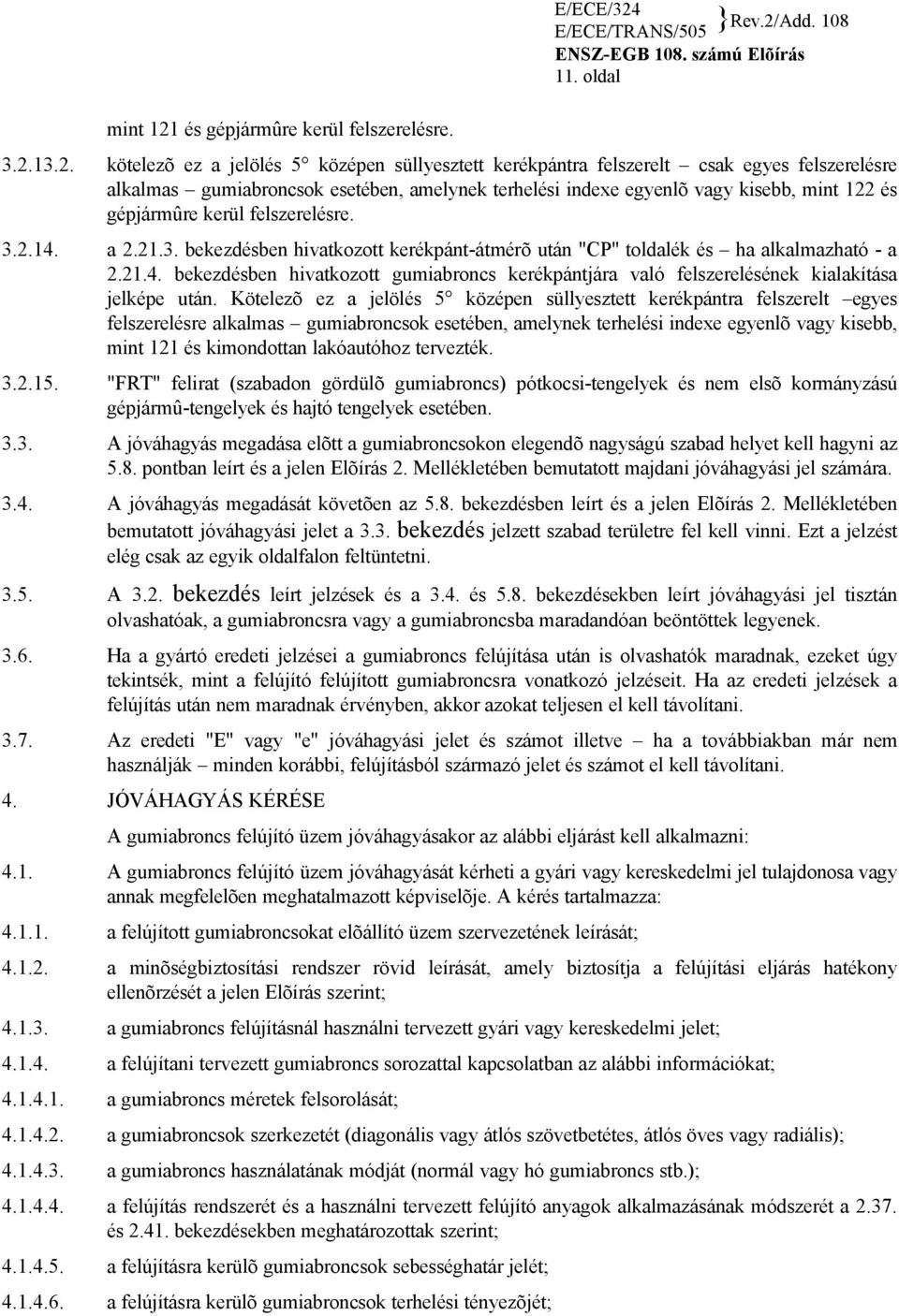

11 mint 121 és gépjármûre kerül felszerelésre. E/ECE/324 }Rev.2/Add. 108 E/ECE/TRANS/505 ENSZ-EGB 108. számú Elõírás 11. oldal kötelezõ ez a jelölés 5 középen süllyesztett kerékpántra felszerelt csak egyes felszerelésre alkalmas gumiabroncsok esetében, amelynek terhelési indexe egyenlõ vagy kisebb, mint 122 és gépjármûre kerül felszerelésre a bekezdésben hivatkozott kerékpánt-átmérõ után "CP" toldalék és ha alkalmazható - a bekezdésben hivatkozott gumiabroncs kerékpántjára való felszerelésének kialakítása jelképe után. Kötelezõ ez a jelölés 5 középen süllyesztett kerékpántra felszerelt egyes felszerelésre alkalmas gumiabroncsok esetében, amelynek terhelési indexe egyenlõ vagy kisebb, mint 121 és kimondottan lakóautóhoz tervezték "FRT" felirat (szabadon gördülõ gumiabroncs) pótkocsi-tengelyek és nem elsõ kormányzású gépjármû-tengelyek és hajtó tengelyek esetében A jóváhagyás megadása elõtt a gumiabroncsokon elegendõ nagyságú szabad helyet kell hagyni az 5.8. pontban leírt és a jelen Elõírás 2. Mellékletében bemutatott majdani jóváhagyási jel számára A jóváhagyás megadását követõen az 5.8. bekezdésben leírt és a jelen Elõírás 2. Mellékletében bemutatott jóváhagyási jelet a 3.3. bekezdés jelzett szabad területre fel kell vinni. Ezt a jelzést elég csak az egyik oldalfalon feltüntetni A 3.2. bekezdés leírt jelzések és a 3.4. és 5.8. bekezdésekben leírt jóváhagyási jel tisztán olvashatóak, a gumiabroncsra vagy a gumiabroncsba maradandóan beöntöttek legyenek Ha a gyártó eredeti jelzései a gumiabroncs felújítása után is olvashatók maradnak, ezeket úgy tekintsék, mint a felújító felújított gumiabroncsra vonatkozó jelzéseit. Ha az eredeti jelzések a felújítás után nem maradnak érvényben, akkor azokat teljesen el kell távolítani Az eredeti "E" vagy "e" jóváhagyási jelet és számot illetve ha a továbbiakban már nem használják minden korábbi, felújításból származó jelet és számot el kell távolítani. 4. JÓVÁHAGYÁS KÉRÉSE A gumiabroncs felújító üzem jóváhagyásakor az alábbi eljárást kell alkalmazni: 4.1. A gumiabroncs felújító üzem jóváhagyását kérheti a gyári vagy kereskedelmi jel tulajdonosa vagy annak megfelelõen meghatalmazott képviselõje. A kérés tartalmazza: a felújított gumiabroncsokat elõállító üzem szervezetének leírását; a minõségbiztosítási rendszer rövid leírását, amely biztosítja a felújítási eljárás hatékony ellenõrzését a jelen Elõírás szerint; a gumiabroncs felújításnál használni tervezett gyári vagy kereskedelmi jelet; a felújítani tervezett gumiabroncs sorozattal kapcsolatban az alábbi információkat; a gumiabroncs méretek felsorolását; a gumiabroncsok szerkezetét (diagonális vagy átlós szövetbetétes, átlós öves vagy radiális); a gumiabroncs használatának módját (normál vagy hó gumiabroncs stb.); a felújítás rendszerét és a használni tervezett felújító anyagok alkalmazásának módszerét a és bekezdésekben meghatározottak szerint; a felújításra kerülõ gumiabroncsok sebességhatár jelét; a felújításra kerülõ gumiabroncsok terhelési tényezõjét;

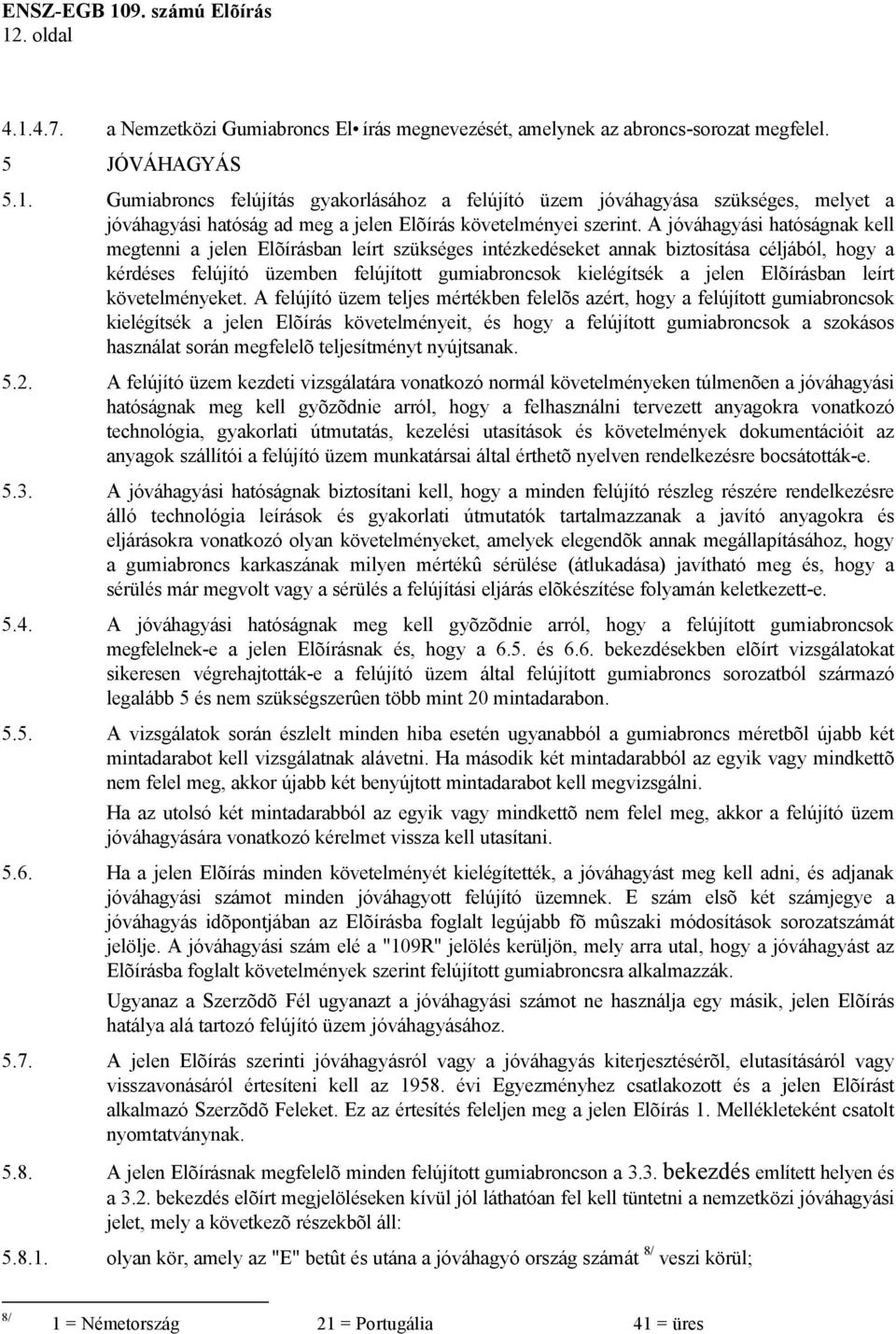

12 ENSZ-EGB 109. számú Elõírás 12. oldal a Nemzetközi Gumiabroncs El írás megnevezését, amelynek az abroncs-sorozat megfelel. 5 JÓVÁHAGYÁS 5.1. Gumiabroncs felújítás gyakorlásához a felújító üzem jóváhagyása szükséges, melyet a jóváhagyási hatóság ad meg a jelen Elõírás követelményei szerint. A jóváhagyási hatóságnak kell megtenni a jelen Elõírásban leírt szükséges intézkedéseket annak biztosítása céljából, hogy a kérdéses felújító üzemben felújított gumiabroncsok kielégítsék a jelen Elõírásban leírt követelményeket. A felújító üzem teljes mértékben felelõs azért, hogy a felújított gumiabroncsok kielégítsék a jelen Elõírás követelményeit, és hogy a felújított gumiabroncsok a szokásos használat során megfelelõ teljesítményt nyújtsanak A felújító üzem kezdeti vizsgálatára vonatkozó normál követelményeken túlmenõen a jóváhagyási hatóságnak meg kell gyõzõdnie arról, hogy a felhasználni tervezett anyagokra vonatkozó technológia, gyakorlati útmutatás, kezelési utasítások és követelmények dokumentációit az anyagok szállítói a felújító üzem munkatársai által érthetõ nyelven rendelkezésre bocsátották-e A jóváhagyási hatóságnak biztosítani kell, hogy a minden felújító részleg részére rendelkezésre álló technológia leírások és gyakorlati útmutatók tartalmazzanak a javító anyagokra és eljárásokra vonatkozó olyan követelményeket, amelyek elegendõk annak megállapításához, hogy a gumiabroncs karkaszának milyen mértékû sérülése (átlukadása) javítható meg és, hogy a sérülés már megvolt vagy a sérülés a felújítási eljárás elõkészítése folyamán keletkezett-e A jóváhagyási hatóságnak meg kell gyõzõdnie arról, hogy a felújított gumiabroncsok megfelelnek-e a jelen Elõírásnak és, hogy a 6.5. és 6.6. bekezdésekben elõírt vizsgálatokat sikeresen végrehajtották-e a felújító üzem által felújított gumiabroncs sorozatból származó legalább 5 és nem szükségszerûen több mint 20 mintadarabon A vizsgálatok során észlelt minden hiba esetén ugyanabból a gumiabroncs méretbõl újabb két mintadarabot kell vizsgálatnak alávetni. Ha második két mintadarabból az egyik vagy mindkettõ nem felel meg, akkor újabb két benyújtott mintadarabot kell megvizsgálni. Ha az utolsó két mintadarabból az egyik vagy mindkettõ nem felel meg, akkor a felújító üzem jóváhagyására vonatkozó kérelmet vissza kell utasítani Ha a jelen Elõírás minden követelményét kielégítették, a jóváhagyást meg kell adni, és adjanak jóváhagyási számot minden jóváhagyott felújító üzemnek. E szám elsõ két számjegye a jóváhagyás idõpontjában az Elõírásba foglalt legújabb fõ mûszaki módosítások sorozatszámát jelölje. A jóváhagyási szám elé a "109R" jelölés kerüljön, mely arra utal, hogy a jóváhagyást az Elõírásba foglalt követelmények szerint felújított gumiabroncsra alkalmazzák. Ugyanaz a Szerzõdõ Fél ugyanazt a jóváhagyási számot ne használja egy másik, jelen Elõírás hatálya alá tartozó felújító üzem jóváhagyásához A jelen Elõírás szerinti jóváhagyásról vagy a jóváhagyás kiterjesztésérõl, elutasításáról vagy visszavonásáról értesíteni kell az évi Egyezményhez csatlakozott és a jelen Elõírást alkalmazó Szerzõdõ Feleket. Ez az értesítés feleljen meg a jelen Elõírás 1. Mellékleteként csatolt nyomtatványnak A jelen Elõírásnak megfelelõ minden felújított gumiabroncson a 3.3. bekezdés említett helyen és a 3.2. bekezdés elõírt megjelöléseken kívül jól láthatóan fel kell tüntetni a nemzetközi jóváhagyási jelet, mely a következõ részekbõl áll: olyan kör, amely az "E" betût és utána a jóváhagyó ország számát 8/ veszi körül; 8/ 1 = Németország 21 = Portugália 41 = üres

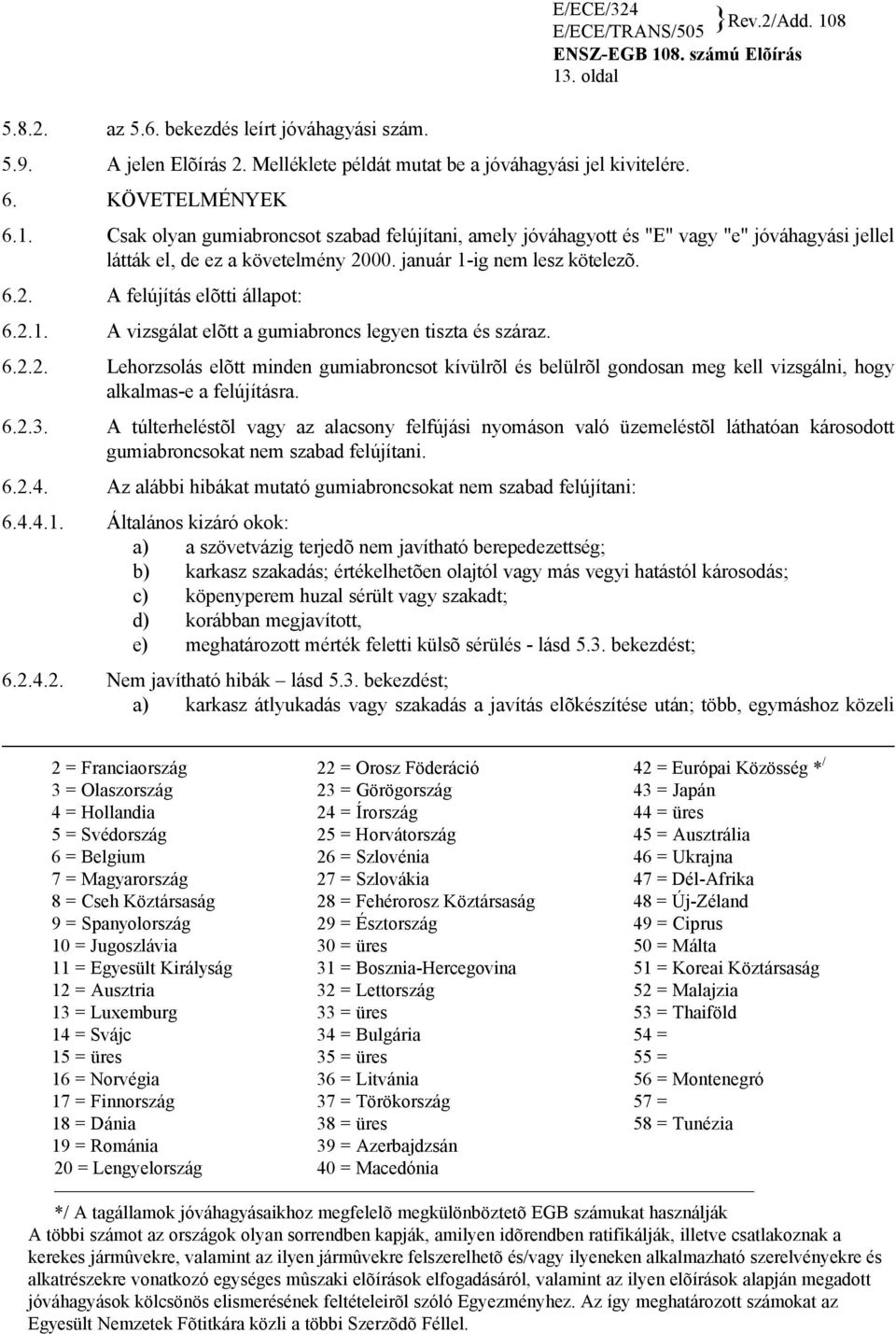

13 az 5.6. bekezdés leírt jóváhagyási szám A jelen Elõírás 2. Melléklete példát mutat be a jóváhagyási jel kivitelére. 6. KÖVETELMÉNYEK E/ECE/324 }Rev.2/Add. 108 E/ECE/TRANS/505 ENSZ-EGB 108. számú Elõírás 13. oldal 6.1. Csak olyan gumiabroncsot szabad felújítani, amely jóváhagyott és "E" vagy "e" jóváhagyási jellel látták el, de ez a követelmény január 1-ig nem lesz kötelezõ A felújítás elõtti állapot: A vizsgálat elõtt a gumiabroncs legyen tiszta és száraz Lehorzsolás elõtt minden gumiabroncsot kívülrõl és belülrõl gondosan meg kell vizsgálni, hogy alkalmas-e a felújításra A túlterheléstõl vagy az alacsony felfújási nyomáson való üzemeléstõl láthatóan károsodott gumiabroncsokat nem szabad felújítani Az alábbi hibákat mutató gumiabroncsokat nem szabad felújítani: Általános kizáró okok: a) a szövetvázig terjedõ nem javítható berepedezettség; b) karkasz szakadás; értékelhetõen olajtól vagy más vegyi hatástól károsodás; c) köpenyperem huzal sérült vagy szakadt; d) korábban megjavított, e) meghatározott mérték feletti külsõ sérülés - lásd 5.3. bekezdést; Nem javítható hibák lásd 5.3. bekezdést; a) karkasz átlyukadás vagy szakadás a javítás elõkészítése után; több, egymáshoz közeli 2 = Franciaország 22 = Orosz Föderáció 42 = Európai Közösség * / 3 = Olaszország 23 = Görögország 43 = Japán 4 = Hollandia 24 = Írország 44 = üres 5 = Svédország 25 = Horvátország 45 = Ausztrália 6 = Belgium 26 = Szlovénia 46 = Ukrajna 7 = Magyarország 27 = Szlovákia 47 = Dél-Afrika 8 = Cseh Köztársaság 28 = Fehérorosz Köztársaság 48 = Új-Zéland 9 = Spanyolország 29 = Észtország 49 = Ciprus 10 = Jugoszlávia 30 = üres 50 = Málta 11 = Egyesült Királyság 31 = Bosznia-Hercegovina 51 = Koreai Köztársaság 12 = Ausztria 32 = Lettország 52 = Malajzia 13 = Luxemburg 33 = üres 53 = Thaiföld 14 = Svájc 34 = Bulgária 54 = 15 = üres 35 = üres 55 = 16 = Norvégia 36 = Litvánia 56 = Montenegró 17 = Finnország 37 = Törökország 57 = 18 = Dánia 38 = üres 58 = Tunézia 19 = Románia 39 = Azerbajdzsán 20 = Lengyelország 40 = Macedónia */ A tagállamok jóváhagyásaikhoz megfelelõ megkülönböztetõ EGB számukat használják A többi számot az országok olyan sorrendben kapják, amilyen idõrendben ratifikálják, illetve csatlakoznak a kerekes jármûvekre, valamint az ilyen jármûvekre felszerelhetõ és/vagy ilyeneken alkalmazható szerelvényekre és alkatrészekre vonatkozó egységes mûszaki elõírások elfogadásáról, valamint az ilyen elõírások alapján megadott jóváhagyások kölcsönös elismerésének feltételeirõl szóló Egyezményhez. Az így meghatározott számokat az Egyesült Nemzetek Fõtitkára közli a többi Szerzõdõ Féllel.

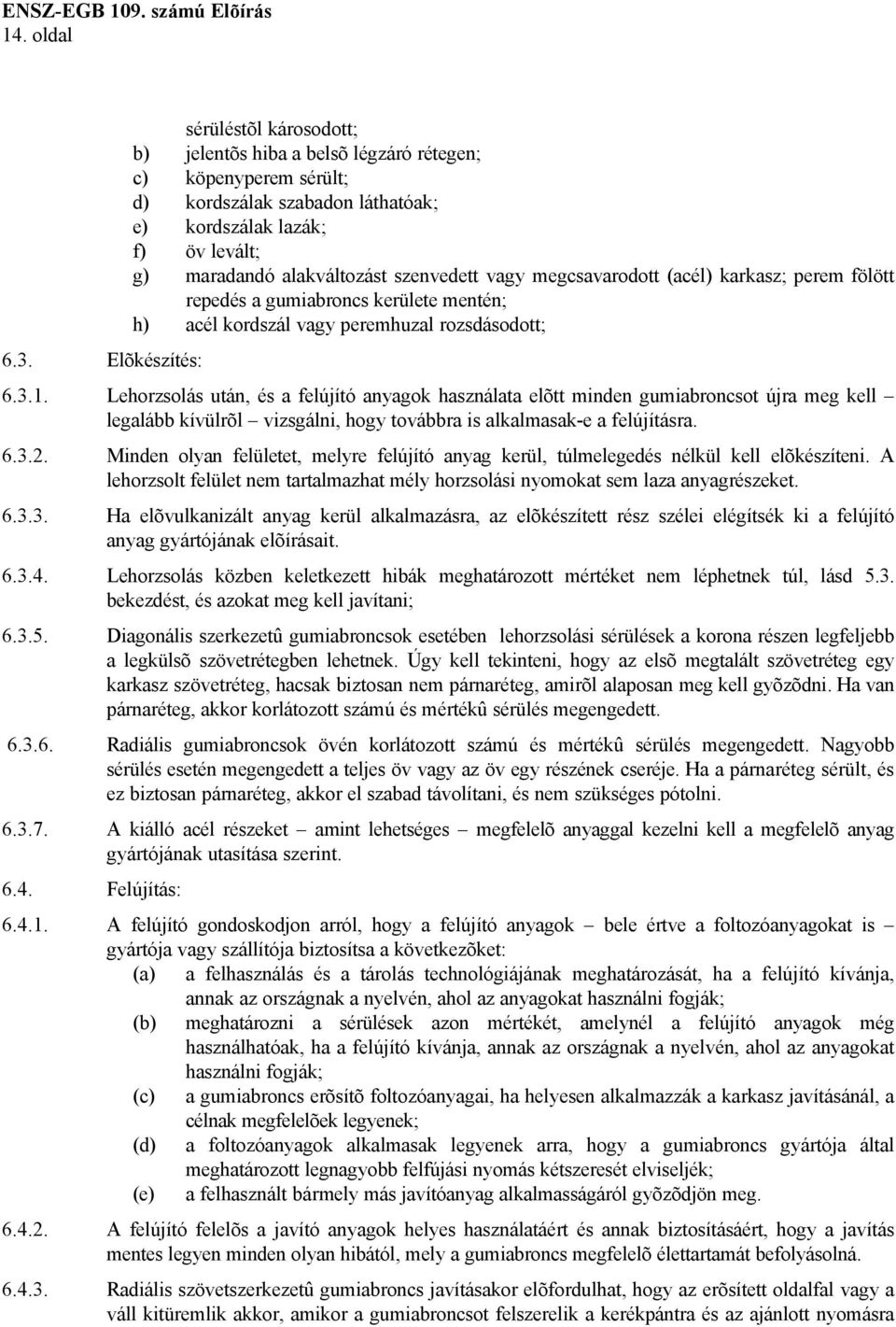

14 ENSZ-EGB 109. számú Elõírás 14. oldal 6.3. Elõkészítés: sérüléstõl károsodott; b) jelentõs hiba a belsõ légzáró rétegen; c) köpenyperem sérült; d) kordszálak szabadon láthatóak; e) kordszálak lazák; f) öv levált; g) maradandó alakváltozást szenvedett vagy megcsavarodott (acél) karkasz; perem fölött repedés a gumiabroncs kerülete mentén; h) acél kordszál vagy peremhuzal rozsdásodott; Lehorzsolás után, és a felújító anyagok használata elõtt minden gumiabroncsot újra meg kell legalább kívülrõl vizsgálni, hogy továbbra is alkalmasak-e a felújításra Minden olyan felületet, melyre felújító anyag kerül, túlmelegedés nélkül kell elõkészíteni. A lehorzsolt felület nem tartalmazhat mély horzsolási nyomokat sem laza anyagrészeket Ha elõvulkanizált anyag kerül alkalmazásra, az elõkészített rész szélei elégítsék ki a felújító anyag gyártójának elõírásait Lehorzsolás közben keletkezett hibák meghatározott mértéket nem léphetnek túl, lásd 5.3. bekezdést, és azokat meg kell javítani; Diagonális szerkezetû gumiabroncsok esetében lehorzsolási sérülések a korona részen legfeljebb a legkülsõ szövetrétegben lehetnek. Úgy kell tekinteni, hogy az elsõ megtalált szövetréteg egy karkasz szövetréteg, hacsak biztosan nem párnaréteg, amirõl alaposan meg kell gyõzõdni. Ha van párnaréteg, akkor korlátozott számú és mértékû sérülés megengedett Radiális gumiabroncsok övén korlátozott számú és mértékû sérülés megengedett. Nagyobb sérülés esetén megengedett a teljes öv vagy az öv egy részének cseréje. Ha a párnaréteg sérült, és ez biztosan párnaréteg, akkor el szabad távolítani, és nem szükséges pótolni A kiálló acél részeket amint lehetséges megfelelõ anyaggal kezelni kell a megfelelõ anyag gyártójának utasítása szerint Felújítás: A felújító gondoskodjon arról, hogy a felújító anyagok bele értve a foltozóanyagokat is gyártója vagy szállítója biztosítsa a következõket: (a) a felhasználás és a tárolás technológiájának meghatározását, ha a felújító kívánja, annak az országnak a nyelvén, ahol az anyagokat használni fogják; (b) meghatározni a sérülések azon mértékét, amelynél a felújító anyagok még használhatóak, ha a felújító kívánja, annak az országnak a nyelvén, ahol az anyagokat használni fogják; (c) a gumiabroncs erõsítõ foltozóanyagai, ha helyesen alkalmazzák a karkasz javításánál, a célnak megfelelõek legyenek; (d) a foltozóanyagok alkalmasak legyenek arra, hogy a gumiabroncs gyártója által meghatározott legnagyobb felfújási nyomás kétszeresét elviseljék; (e) a felhasznált bármely más javítóanyag alkalmasságáról gyõzõdjön meg A felújító felelõs a javító anyagok helyes használatáért és annak biztosításáért, hogy a javítás mentes legyen minden olyan hibától, mely a gumiabroncs megfelelõ élettartamát befolyásolná Radiális szövetszerkezetû gumiabroncs javításakor elõfordulhat, hogy az erõsített oldalfal vagy a váll kitüremlik akkor, amikor a gumiabroncsot felszerelik a kerékpántra és az ajánlott nyomásra

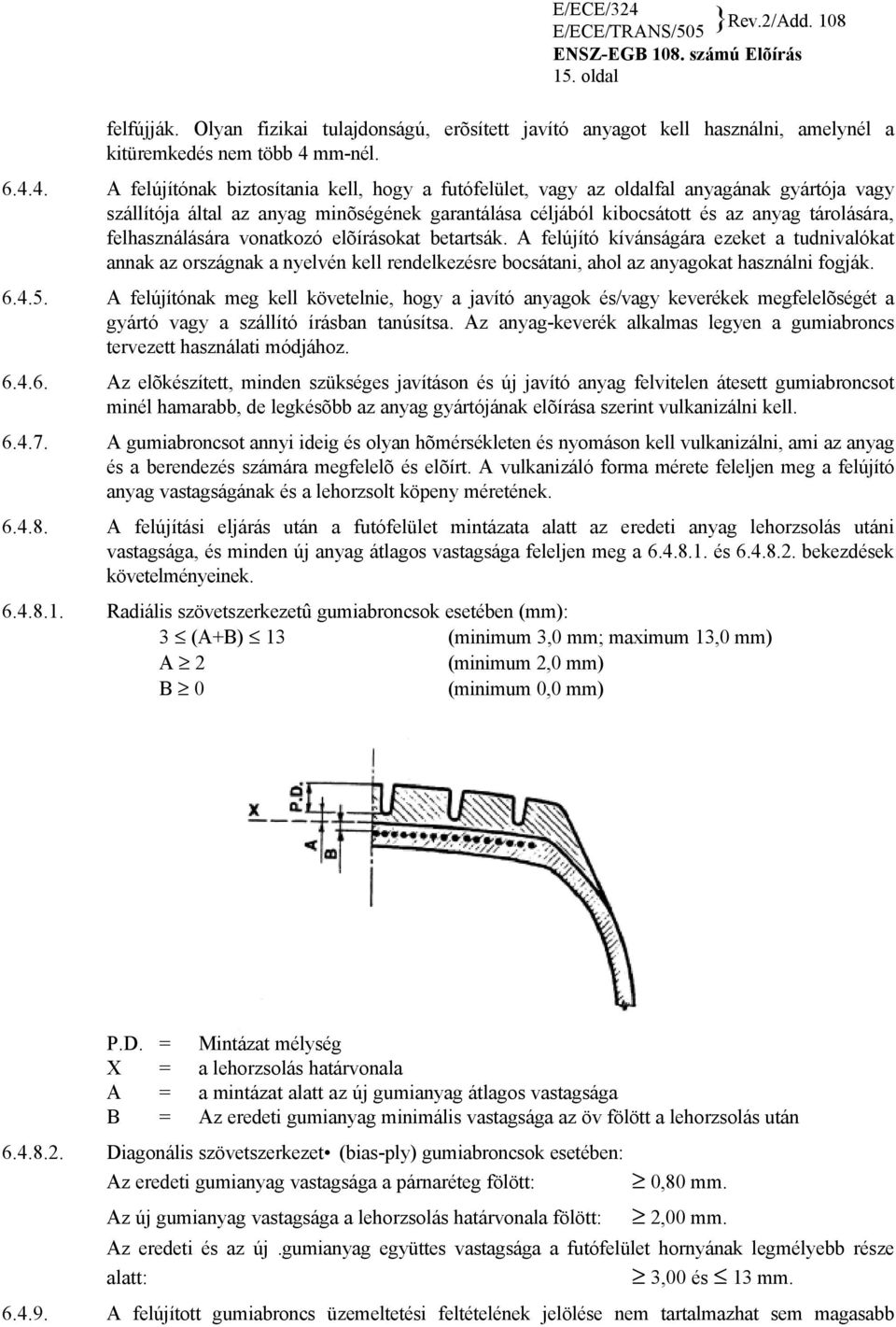

15 E/ECE/324 }Rev.2/Add. 108 E/ECE/TRANS/505 ENSZ-EGB 108. számú Elõírás 15. oldal felfújják. Olyan fizikai tulajdonságú, erõsített javító anyagot kell használni, amelynél a kitüremkedés nem több 4 mm-nél A felújítónak biztosítania kell, hogy a futófelület, vagy az oldalfal anyagának gyártója vagy szállítója által az anyag minõségének garantálása céljából kibocsátott és az anyag tárolására, felhasználására vonatkozó elõírásokat betartsák. A felújító kívánságára ezeket a tudnivalókat annak az országnak a nyelvén kell rendelkezésre bocsátani, ahol az anyagokat használni fogják A felújítónak meg kell követelnie, hogy a javító anyagok és/vagy keverékek megfelelõségét a gyártó vagy a szállító írásban tanúsítsa. Az anyag-keverék alkalmas legyen a gumiabroncs tervezett használati módjához Az elõkészített, minden szükséges javításon és új javító anyag felvitelen átesett gumiabroncsot minél hamarabb, de legkésõbb az anyag gyártójának elõírása szerint vulkanizálni kell A gumiabroncsot annyi ideig és olyan hõmérsékleten és nyomáson kell vulkanizálni, ami az anyag és a berendezés számára megfelelõ és elõírt. A vulkanizáló forma mérete feleljen meg a felújító anyag vastagságának és a lehorzsolt köpeny méretének A felújítási eljárás után a futófelület mintázata alatt az eredeti anyag lehorzsolás utáni vastagsága, és minden új anyag átlagos vastagsága feleljen meg a és bekezdések követelményeinek Radiális szövetszerkezetû gumiabroncsok esetében (mm): 3 (A+B) 13 (minimum 3,0 mm; maximum 13,0 mm) A 2 (minimum 2,0 mm) B 0 (minimum 0,0 mm) P.D. = Mintázat mélység X = a lehorzsolás határvonala A = a mintázat alatt az új gumianyag átlagos vastagsága B = Az eredeti gumianyag minimális vastagsága az öv fölött a lehorzsolás után Diagonális szövetszerkezet (bias-ply) gumiabroncsok esetében: Az eredeti gumianyag vastagsága a párnaréteg fölött: Az új gumianyag vastagsága a lehorzsolás határvonala fölött: 0,80 mm. 2,00 mm. Az eredeti és az új.gumianyag együttes vastagsága a futófelület hornyának legmélyebb része alatt: 3,00 és 13 mm A felújított gumiabroncs üzemeltetési feltételének jelölése nem tartalmazhat sem magasabb

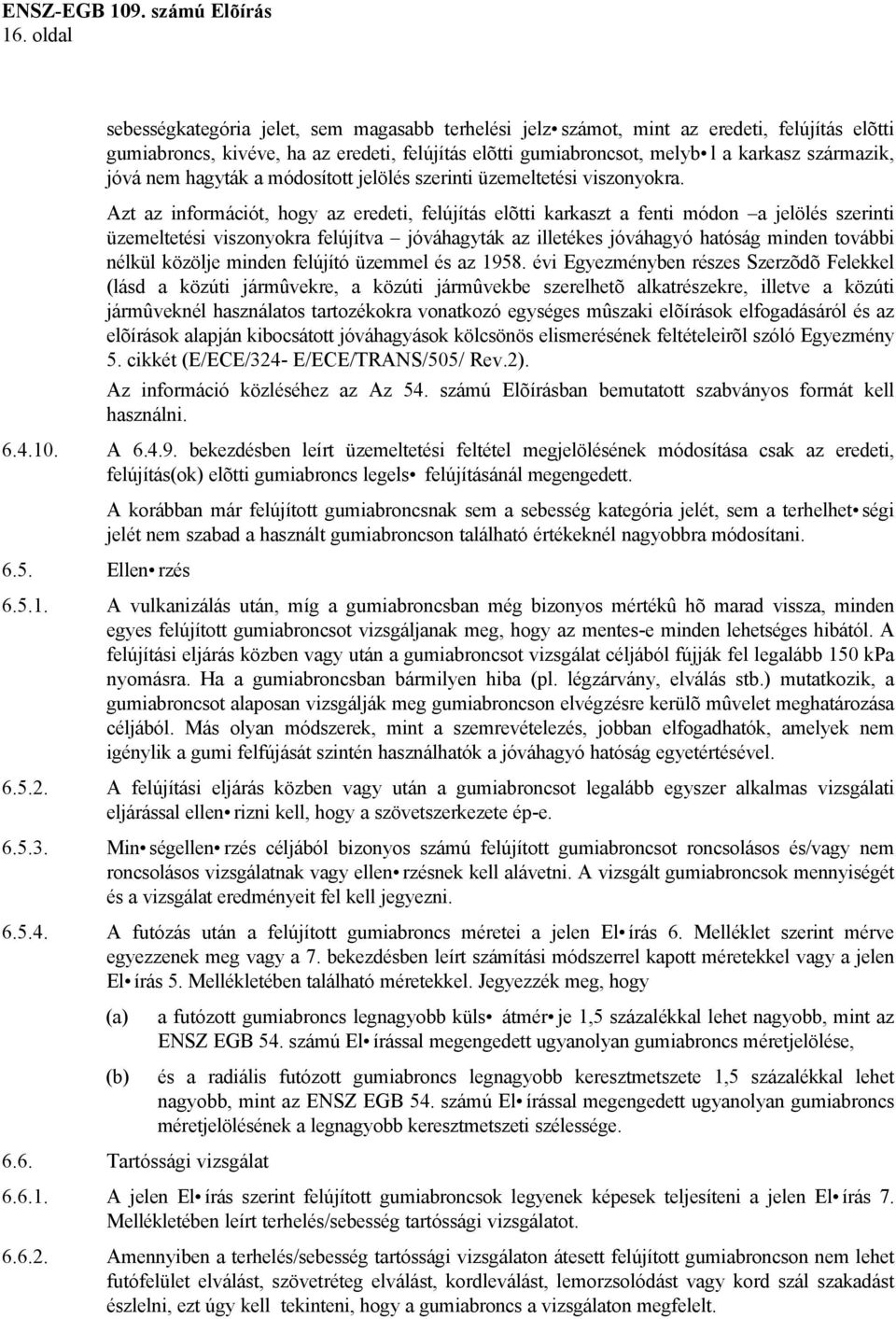

16 ENSZ-EGB 109. számú Elõírás 16. oldal sebességkategória jelet, sem magasabb terhelési jelz számot, mint az eredeti, felújítás elõtti gumiabroncs, kivéve, ha az eredeti, felújítás elõtti gumiabroncsot, melyb l a karkasz származik, jóvá nem hagyták a módosított jelölés szerinti üzemeltetési viszonyokra. Azt az információt, hogy az eredeti, felújítás elõtti karkaszt a fenti módon a jelölés szerinti üzemeltetési viszonyokra felújítva jóváhagyták az illetékes jóváhagyó hatóság minden további nélkül közölje minden felújító üzemmel és az évi Egyezményben részes Szerzõdõ Felekkel (lásd a közúti jármûvekre, a közúti jármûvekbe szerelhetõ alkatrészekre, illetve a közúti jármûveknél használatos tartozékokra vonatkozó egységes mûszaki elõírások elfogadásáról és az elõírások alapján kibocsátott jóváhagyások kölcsönös elismerésének feltételeirõl szóló Egyezmény 5. cikkét (E/ECE/324- E/ECE/TRANS/505/ Rev.2). Az információ közléséhez az Az 54. számú Elõírásban bemutatott szabványos formát kell használni A bekezdésben leírt üzemeltetési feltétel megjelölésének módosítása csak az eredeti, felújítás(ok) elõtti gumiabroncs legels felújításánál megengedett Ellen rzés A korábban már felújított gumiabroncsnak sem a sebesség kategória jelét, sem a terhelhet ségi jelét nem szabad a használt gumiabroncson található értékeknél nagyobbra módosítani A vulkanizálás után, míg a gumiabroncsban még bizonyos mértékû hõ marad vissza, minden egyes felújított gumiabroncsot vizsgáljanak meg, hogy az mentes-e minden lehetséges hibától. A felújítási eljárás közben vagy után a gumiabroncsot vizsgálat céljából fújják fel legalább 150 kpa nyomásra. Ha a gumiabroncsban bármilyen hiba (pl. légzárvány, elválás stb.) mutatkozik, a gumiabroncsot alaposan vizsgálják meg gumiabroncson elvégzésre kerülõ mûvelet meghatározása céljából. Más olyan módszerek, mint a szemrevételezés, jobban elfogadhatók, amelyek nem igénylik a gumi felfújását szintén használhatók a jóváhagyó hatóság egyetértésével A felújítási eljárás közben vagy után a gumiabroncsot legalább egyszer alkalmas vizsgálati eljárással ellen rizni kell, hogy a szövetszerkezete ép-e Min ségellen rzés céljából bizonyos számú felújított gumiabroncsot roncsolásos és/vagy nem roncsolásos vizsgálatnak vagy ellen rzésnek kell alávetni. A vizsgált gumiabroncsok mennyiségét és a vizsgálat eredményeit fel kell jegyezni A futózás után a felújított gumiabroncs méretei a jelen El írás 6. Melléklet szerint mérve egyezzenek meg vagy a 7. bekezdésben leírt számítási módszerrel kapott méretekkel vagy a jelen El írás 5. Mellékletében található méretekkel. Jegyezzék meg, hogy (a) (b) a futózott gumiabroncs legnagyobb küls átmér je 1,5 százalékkal lehet nagyobb, mint az ENSZ EGB 54. számú El írással megengedett ugyanolyan gumiabroncs méretjelölése, és a radiális futózott gumiabroncs legnagyobb keresztmetszete 1,5 százalékkal lehet nagyobb, mint az ENSZ EGB 54. számú El írással megengedett ugyanolyan gumiabroncs méretjelölésének a legnagyobb keresztmetszeti szélessége Tartóssági vizsgálat A jelen El írás szerint felújított gumiabroncsok legyenek képesek teljesíteni a jelen El írás 7. Mellékletében leírt terhelés/sebesség tartóssági vizsgálatot Amennyiben a terhelés/sebesség tartóssági vizsgálaton átesett felújított gumiabroncson nem lehet futófelület elválást, szövetréteg elválást, kordleválást, lemorzsolódást vagy kord szál szakadást észlelni, ezt úgy kell tekinteni, hogy a gumiabroncs a vizsgálaton megfelelt.

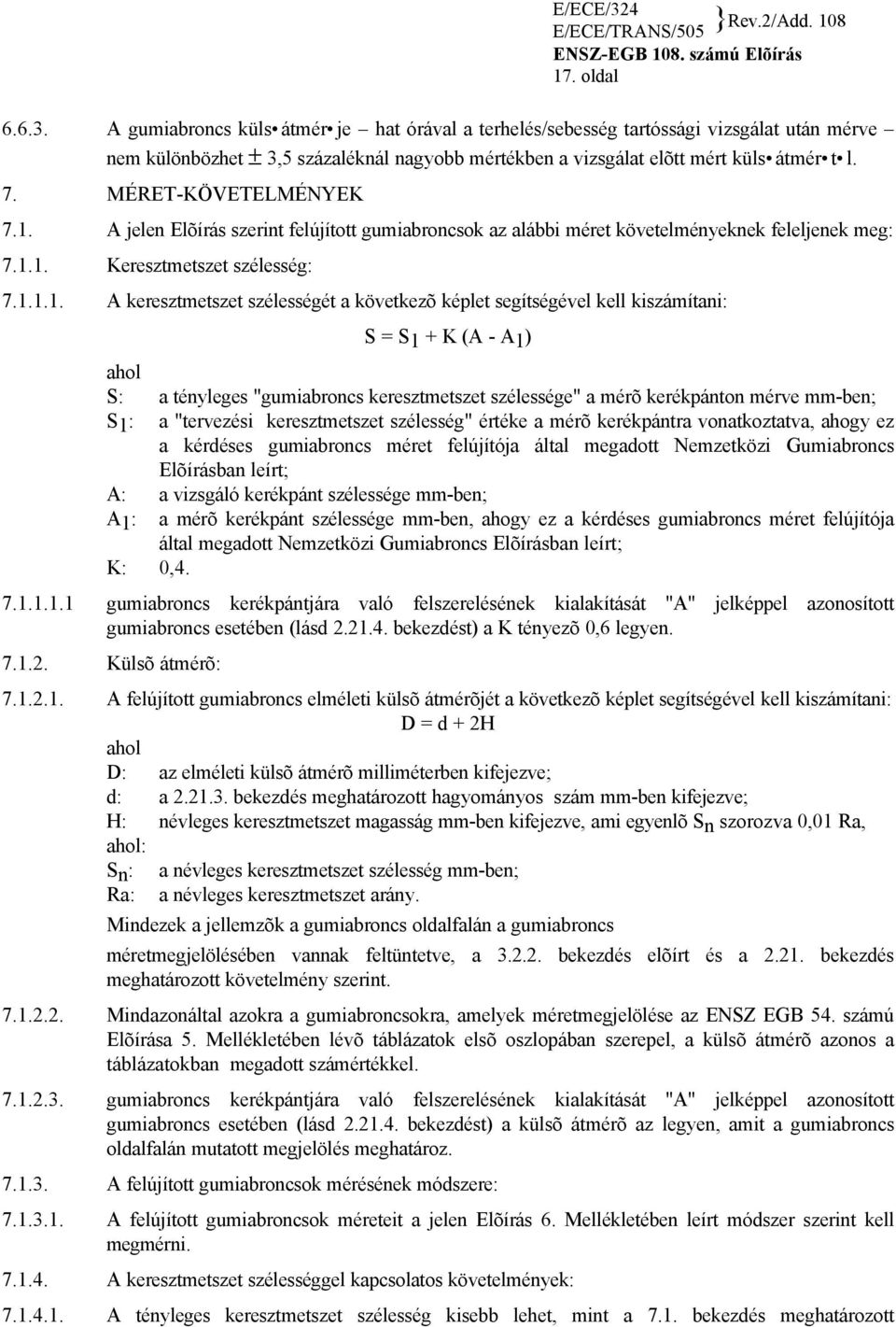

17 E/ECE/324 }Rev.2/Add. 108 E/ECE/TRANS/505 ENSZ-EGB 108. számú Elõírás 17. oldal A gumiabroncs küls átmér je hat órával a terhelés/sebesség tartóssági vizsgálat után mérve nem különbözhet ± 3,5 százaléknál nagyobb mértékben a vizsgálat elõtt mért küls átmér t l. 7. MÉRET-KÖVETELMÉNYEK 7.1. A jelen Elõírás szerint felújított gumiabroncsok az alábbi méret követelményeknek feleljenek meg: Keresztmetszet szélesség: A keresztmetszet szélességét a következõ képlet segítségével kell kiszámítani: S = S1 + K (A - A1) ahol S: a tényleges "gumiabroncs keresztmetszet szélessége" a mérõ kerékpánton mérve mm-ben; S1: a "tervezési keresztmetszet szélesség" értéke a mérõ kerékpántra vonatkoztatva, ahogy ez a kérdéses gumiabroncs méret felújítója által megadott Nemzetközi Gumiabroncs Elõírásban leírt; A: a vizsgáló kerékpánt szélessége mm-ben; A1: a mérõ kerékpánt szélessége mm-ben, ahogy ez a kérdéses gumiabroncs méret felújítója által megadott Nemzetközi Gumiabroncs Elõírásban leírt; K: 0, gumiabroncs kerékpántjára való felszerelésének kialakítását "A" jelképpel azonosított gumiabroncs esetében (lásd bekezdést) a K tényezõ 0,6 legyen Külsõ átmérõ: A felújított gumiabroncs elméleti külsõ átmérõjét a következõ képlet segítségével kell kiszámítani: D = d + 2H ahol D: az elméleti külsõ átmérõ milliméterben kifejezve; d: a bekezdés meghatározott hagyományos szám mm-ben kifejezve; H: ahol: névleges keresztmetszet magasság mm-ben kifejezve, ami egyenlõ Sn szorozva 0,01 Ra, Sn: a névleges keresztmetszet szélesség mm-ben; Ra: a névleges keresztmetszet arány. Mindezek a jellemzõk a gumiabroncs oldalfalán a gumiabroncs méretmegjelölésében vannak feltüntetve, a bekezdés elõírt és a bekezdés meghatározott követelmény szerint Mindazonáltal azokra a gumiabroncsokra, amelyek méretmegjelölése az ENSZ EGB 54. számú Elõírása 5. Mellékletében lévõ táblázatok elsõ oszlopában szerepel, a külsõ átmérõ azonos a táblázatokban megadott számértékkel gumiabroncs kerékpántjára való felszerelésének kialakítását "A" jelképpel azonosított gumiabroncs esetében (lásd bekezdést) a külsõ átmérõ az legyen, amit a gumiabroncs oldalfalán mutatott megjelölés meghatároz A felújított gumiabroncsok mérésének módszere: A felújított gumiabroncsok méreteit a jelen Elõírás 6. Mellékletében leírt módszer szerint kell megmérni A keresztmetszet szélességgel kapcsolatos követelmények: A tényleges keresztmetszet szélesség kisebb lehet, mint a 7.1. bekezdés meghatározott

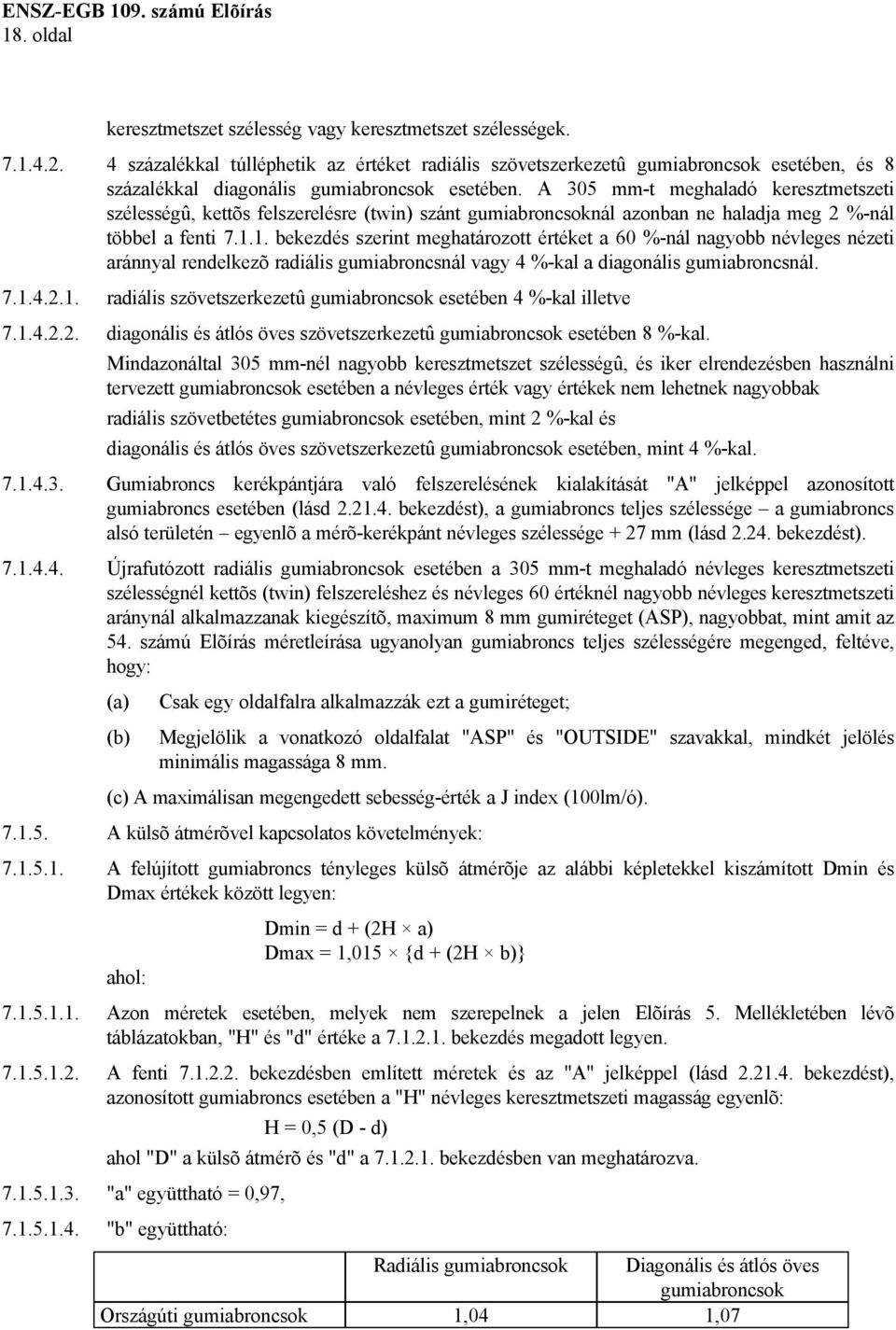

18 ENSZ-EGB 109. számú Elõírás 18. oldal keresztmetszet szélesség vagy keresztmetszet szélességek százalékkal túlléphetik az értéket radiális szövetszerkezetû gumiabroncsok esetében, és 8 százalékkal diagonális gumiabroncsok esetében. A 305 mm-t meghaladó keresztmetszeti szélességû, kettõs felszerelésre (twin) szánt gumiabroncsoknál azonban ne haladja meg 2 %-nál többel a fenti bekezdés szerint meghatározott értéket a 60 %-nál nagyobb névleges nézeti aránnyal rendelkezõ radiális gumiabroncsnál vagy 4 %-kal a diagonális gumiabroncsnál radiális szövetszerkezetû gumiabroncsok esetében 4 %-kal illetve diagonális és átlós öves szövetszerkezetû gumiabroncsok esetében 8 %-kal. Mindazonáltal 305 mm-nél nagyobb keresztmetszet szélességû, és iker elrendezésben használni tervezett gumiabroncsok esetében a névleges érték vagy értékek nem lehetnek nagyobbak radiális szövetbetétes gumiabroncsok esetében, mint 2 %-kal és diagonális és átlós öves szövetszerkezetû gumiabroncsok esetében, mint 4 %-kal Gumiabroncs kerékpántjára való felszerelésének kialakítását "A" jelképpel azonosított gumiabroncs esetében (lásd bekezdést), a gumiabroncs teljes szélessége a gumiabroncs alsó területén egyenlõ a mérõ-kerékpánt névleges szélessége + 27 mm (lásd bekezdést) Újrafutózott radiális gumiabroncsok esetében a 305 mm-t meghaladó névleges keresztmetszeti szélességnél kettõs (twin) felszereléshez és névleges 60 értéknél nagyobb névleges keresztmetszeti aránynál alkalmazzanak kiegészítõ, maximum 8 mm gumiréteget (ASP), nagyobbat, mint amit az 54. számú Elõírás méretleírása ugyanolyan gumiabroncs teljes szélességére megenged, feltéve, hogy: (a) (b) Csak egy oldalfalra alkalmazzák ezt a gumiréteget; Megjelölik a vonatkozó oldalfalat "ASP" és "OUTSIDE" szavakkal, mindkét jelölés minimális magassága 8 mm. (c) A maximálisan megengedett sebesség-érték a J index (100lm/ó) A külsõ átmérõvel kapcsolatos követelmények: A felújított gumiabroncs tényleges külsõ átmérõje az alábbi képletekkel kiszámított Dmin és Dmax értékek között legyen: ahol: Dmin = d + (2H a) Dmax = 1,015 {d + (2H b)} Azon méretek esetében, melyek nem szerepelnek a jelen Elõírás 5. Mellékletében lévõ táblázatokban, "H" és "d" értéke a bekezdés megadott legyen A fenti bekezdésben említett méretek és az "A" jelképpel (lásd bekezdést), azonosított gumiabroncs esetében a "H" névleges keresztmetszeti magasság egyenlõ: H = 0,5 (D - d) ahol "D" a külsõ átmérõ és "d" a bekezdésben van meghatározva "a" együttható = 0,97, "b" együttható: Radiális gumiabroncsok Diagonális és átlós öves gumiabroncsok Országúti gumiabroncsok 1,04 1,07

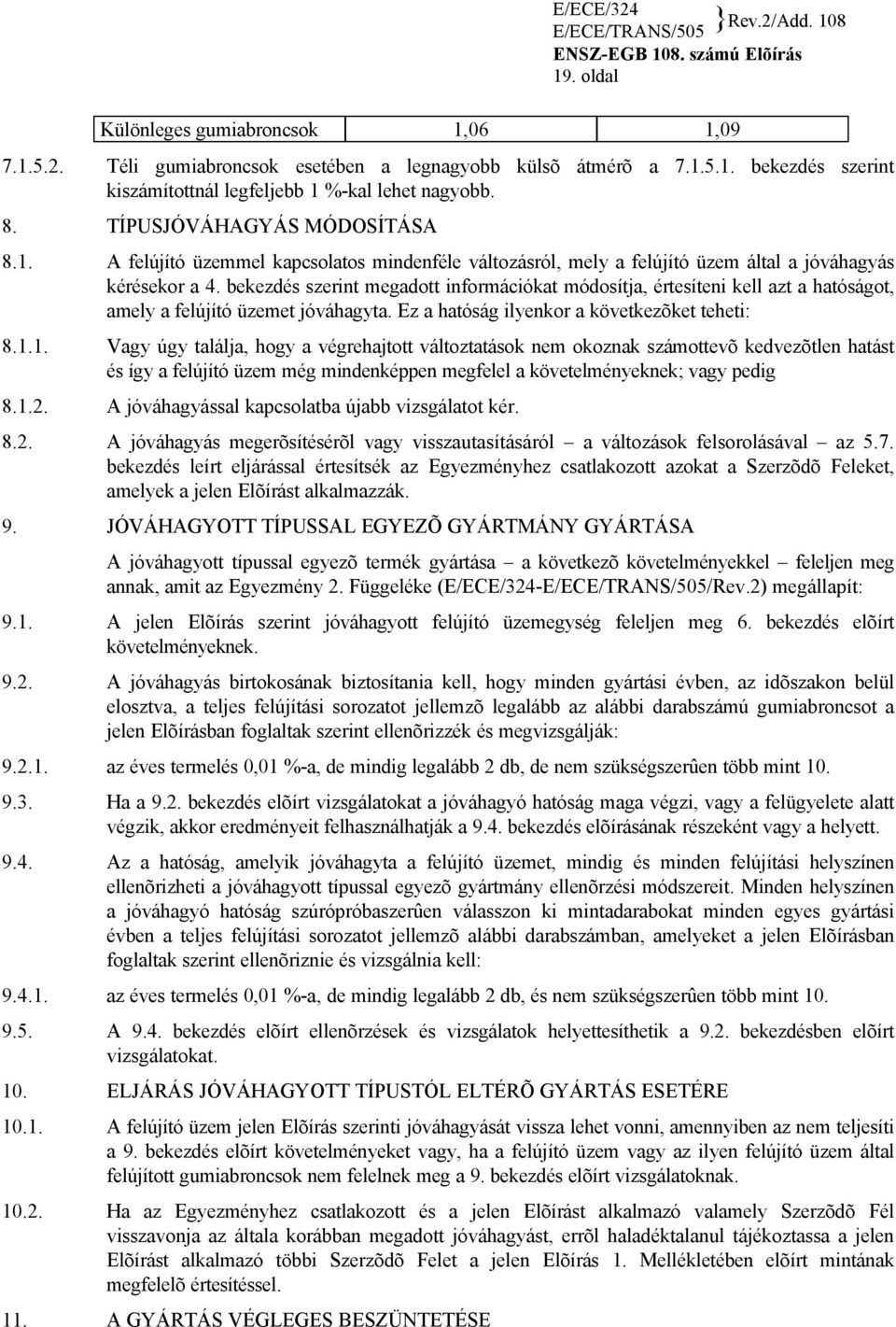

19 E/ECE/324 }Rev.2/Add. 108 E/ECE/TRANS/505 ENSZ-EGB 108. számú Elõírás 19. oldal Különleges gumiabroncsok 1,06 1, Téli gumiabroncsok esetében a legnagyobb külsõ átmérõ a bekezdés szerint kiszámítottnál legfeljebb 1 %-kal lehet nagyobb. 8. TÍPUSJÓVÁHAGYÁS MÓDOSÍTÁSA 8.1. A felújító üzemmel kapcsolatos mindenféle változásról, mely a felújító üzem által a jóváhagyás kérésekor a 4. bekezdés szerint megadott információkat módosítja, értesíteni kell azt a hatóságot, amely a felújító üzemet jóváhagyta. Ez a hatóság ilyenkor a következõket teheti: Vagy úgy találja, hogy a végrehajtott változtatások nem okoznak számottevõ kedvezõtlen hatást és így a felújító üzem még mindenképpen megfelel a követelményeknek; vagy pedig A jóváhagyással kapcsolatba újabb vizsgálatot kér A jóváhagyás megerõsítésérõl vagy visszautasításáról a változások felsorolásával az 5.7. bekezdés leírt eljárással értesítsék az Egyezményhez csatlakozott azokat a Szerzõdõ Feleket, amelyek a jelen Elõírást alkalmazzák. 9. JÓVÁHAGYOTT TÍPUSSAL EGYEZÕ GYÁRTMÁNY GYÁRTÁSA A jóváhagyott típussal egyezõ termék gyártása a következõ követelményekkel feleljen meg annak, amit az Egyezmény 2. Függeléke (E/ECE/324-E/ECE/TRANS/505/Rev.2) megállapít: 9.1. A jelen Elõírás szerint jóváhagyott felújító üzemegység feleljen meg 6. bekezdés elõírt követelményeknek A jóváhagyás birtokosának biztosítania kell, hogy minden gyártási évben, az idõszakon belül elosztva, a teljes felújítási sorozatot jellemzõ legalább az alábbi darabszámú gumiabroncsot a jelen Elõírásban foglaltak szerint ellenõrizzék és megvizsgálják: az éves termelés 0,01 %-a, de mindig legalább 2 db, de nem szükségszerûen több mint Ha a 9.2. bekezdés elõírt vizsgálatokat a jóváhagyó hatóság maga végzi, vagy a felügyelete alatt végzik, akkor eredményeit felhasználhatják a 9.4. bekezdés elõírásának részeként vagy a helyett Az a hatóság, amelyik jóváhagyta a felújító üzemet, mindig és minden felújítási helyszínen ellenõrizheti a jóváhagyott típussal egyezõ gyártmány ellenõrzési módszereit. Minden helyszínen a jóváhagyó hatóság szúrópróbaszerûen válasszon ki mintadarabokat minden egyes gyártási évben a teljes felújítási sorozatot jellemzõ alábbi darabszámban, amelyeket a jelen Elõírásban foglaltak szerint ellenõriznie és vizsgálnia kell: az éves termelés 0,01 %-a, de mindig legalább 2 db, és nem szükségszerûen több mint A 9.4. bekezdés elõírt ellenõrzések és vizsgálatok helyettesíthetik a 9.2. bekezdésben elõírt vizsgálatokat. 10. ELJÁRÁS JÓVÁHAGYOTT TÍPUSTÓL ELTÉRÕ GYÁRTÁS ESETÉRE A felújító üzem jelen Elõírás szerinti jóváhagyását vissza lehet vonni, amennyiben az nem teljesíti a 9. bekezdés elõírt követelményeket vagy, ha a felújító üzem vagy az ilyen felújító üzem által felújított gumiabroncsok nem felelnek meg a 9. bekezdés elõírt vizsgálatoknak Ha az Egyezményhez csatlakozott és a jelen Elõírást alkalmazó valamely Szerzõdõ Fél visszavonja az általa korábban megadott jóváhagyást, errõl haladéktalanul tájékoztassa a jelen Elõírást alkalmazó többi Szerzõdõ Felet a jelen Elõírás 1. Mellékletében elõírt mintának megfelelõ értesítéssel. 11. A GYÁRTÁS VÉGLEGES BESZÜNTETÉSE

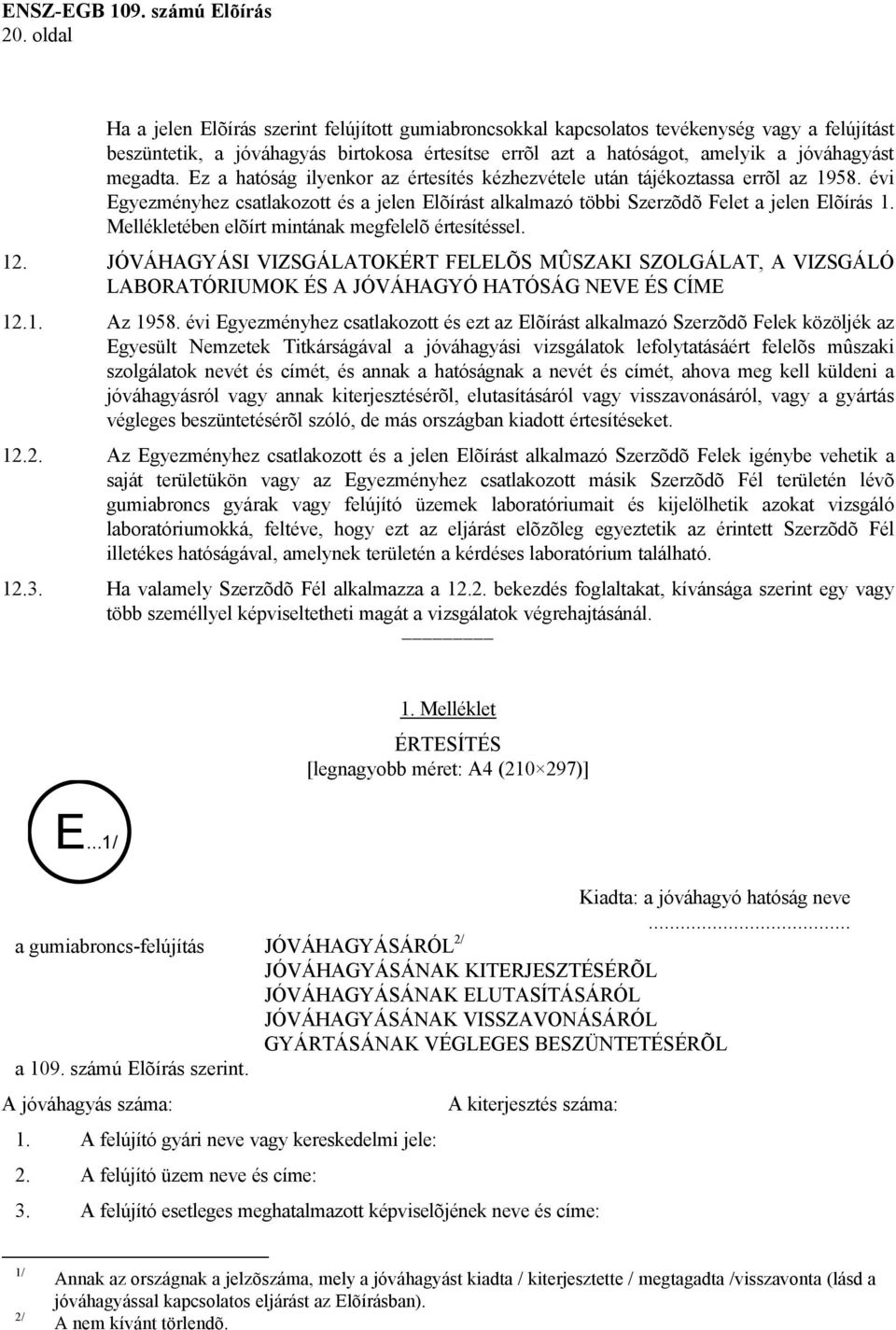

20 ENSZ-EGB 109. számú Elõírás 20. oldal Ha a jelen Elõírás szerint felújított gumiabroncsokkal kapcsolatos tevékenység vagy a felújítást beszüntetik, a jóváhagyás birtokosa értesítse errõl azt a hatóságot, amelyik a jóváhagyást megadta. Ez a hatóság ilyenkor az értesítés kézhezvétele után tájékoztassa errõl az évi Egyezményhez csatlakozott és a jelen Elõírást alkalmazó többi Szerzõdõ Felet a jelen Elõírás 1. Mellékletében elõírt mintának megfelelõ értesítéssel. 12. JÓVÁHAGYÁSI VIZSGÁLATOKÉRT FELELÕS MÛSZAKI SZOLGÁLAT, A VIZSGÁLÓ LABORATÓRIUMOK ÉS A JÓVÁHAGYÓ HATÓSÁG NEVE ÉS CÍME Az évi Egyezményhez csatlakozott és ezt az Elõírást alkalmazó Szerzõdõ Felek közöljék az Egyesült Nemzetek Titkárságával a jóváhagyási vizsgálatok lefolytatásáért felelõs mûszaki szolgálatok nevét és címét, és annak a hatóságnak a nevét és címét, ahova meg kell küldeni a jóváhagyásról vagy annak kiterjesztésérõl, elutasításáról vagy visszavonásáról, vagy a gyártás végleges beszüntetésérõl szóló, de más országban kiadott értesítéseket Az Egyezményhez csatlakozott és a jelen Elõírást alkalmazó Szerzõdõ Felek igénybe vehetik a saját területükön vagy az Egyezményhez csatlakozott másik Szerzõdõ Fél területén lévõ gumiabroncs gyárak vagy felújító üzemek laboratóriumait és kijelölhetik azokat vizsgáló laboratóriumokká, feltéve, hogy ezt az eljárást elõzõleg egyeztetik az érintett Szerzõdõ Fél illetékes hatóságával, amelynek területén a kérdéses laboratórium található Ha valamely Szerzõdõ Fél alkalmazza a bekezdés foglaltakat, kívánsága szerint egy vagy több személlyel képviseltetheti magát a vizsgálatok végrehajtásánál. 1. Melléklet ÉRTESÍTÉS [legnagyobb méret: A4 ( )] E...1/ a gumiabroncs-felújítás JÓVÁHAGYÁSÁRÓL 2/ a 109. számú Elõírás szerint. A jóváhagyás száma: 1. A felújító gyári neve vagy kereskedelmi jele: 2. A felújító üzem neve és címe: Kiadta: a jóváhagyó hatóság neve... JÓVÁHAGYÁSÁNAK KITERJESZTÉSÉRÕL JÓVÁHAGYÁSÁNAK ELUTASÍTÁSÁRÓL JÓVÁHAGYÁSÁNAK VISSZAVONÁSÁRÓL GYÁRTÁSÁNAK VÉGLEGES BESZÜNTETÉSÉRÕL A kiterjesztés száma: 3. A felújító esetleges meghatalmazott képviselõjének neve és címe: 1/ 2/ Annak az országnak a jelzõszáma, mely a jóváhagyást kiadta / kiterjesztette / megtagadta /visszavonta (lásd a jóváhagyással kapcsolatos eljárást az Elõírásban). A nem kívánt törlendõ.
