1 Dr. Bencsik Attila L. PhD főiskolai tanár egyetemi docens Óbudai Egyetem Mechatronikai és Autótechnikai Intézet

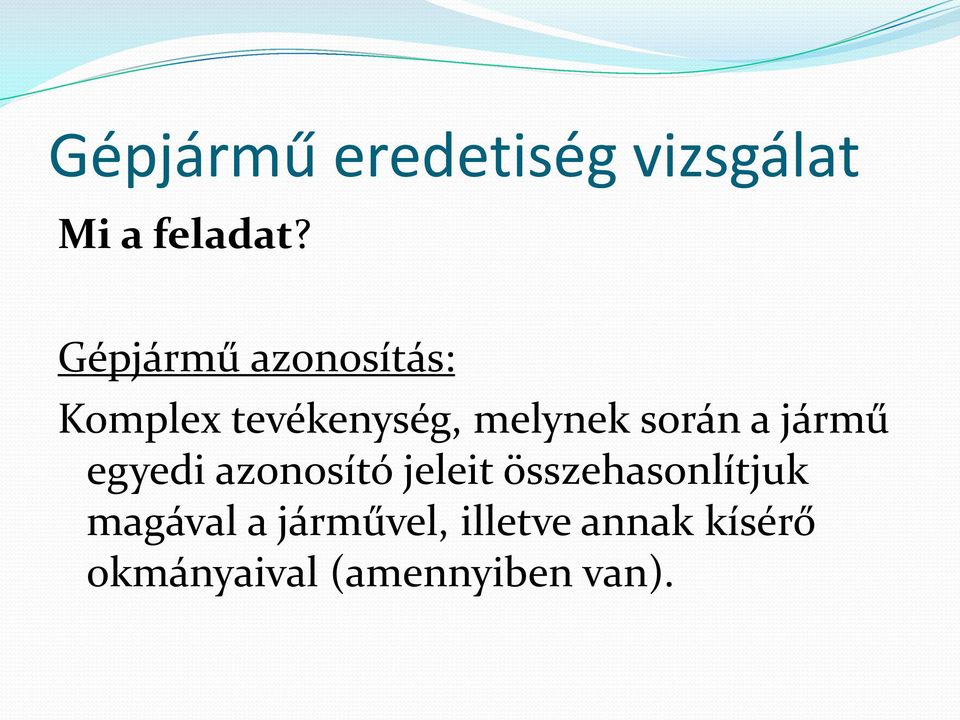

2 Gépjármű eredetiség vizsgálat Mi a feladat? Gépjármű azonosítás: Komplex tevékenység, melynek során a jármű egyedi azonosító jeleit összehasonlítjuk magával a járművel, illetve annak kísérő okmányaival (amennyiben van).

során a jármű egyedi azonosító jeleit összehasonlítjuk

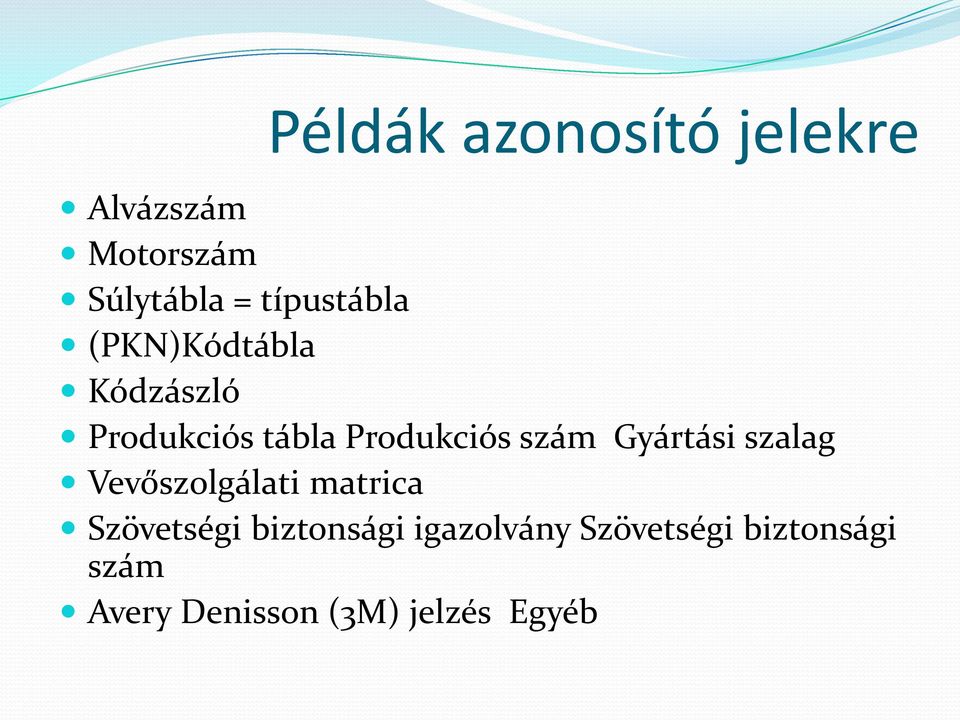

3 Példák azonosító jelekre Alvázszám Motorszám Súlytábla = típustábla (PKN)Kódtábla Kódzászló Produkciós tábla Produkciós szám Gyártási szalag Vevőszolgálati matrica Szövetségi biztonsági igazolvány Szövetségi biztonsági szám Avery Denisson (3M) jelzés Egyéb

szám Gyártási szalag Vevőszolgálati matrica Szövetségi

4 (pl.: VW Golf I. 1981) Alvázszám 1980-tól 17 karakteres egységes alvázszám jelölést használunk W V W Z Z Z B W (WMI) (WDS) (VIS, VIN) Világ azonosító kód Típuskód Járműazonosító jel

alvázszám jelölést használunk W V W Z Z Z 1 7 2 B

5 Világazonosító kódok (változnak) 1:USA 6:Ausztrália 2:Canada 3:Mexikó 4:USA 5:TARTALÉK 7:Új-Zéland 8:Dél-Amerika 9:Brazília 0:NEM HASZNÁLATOS

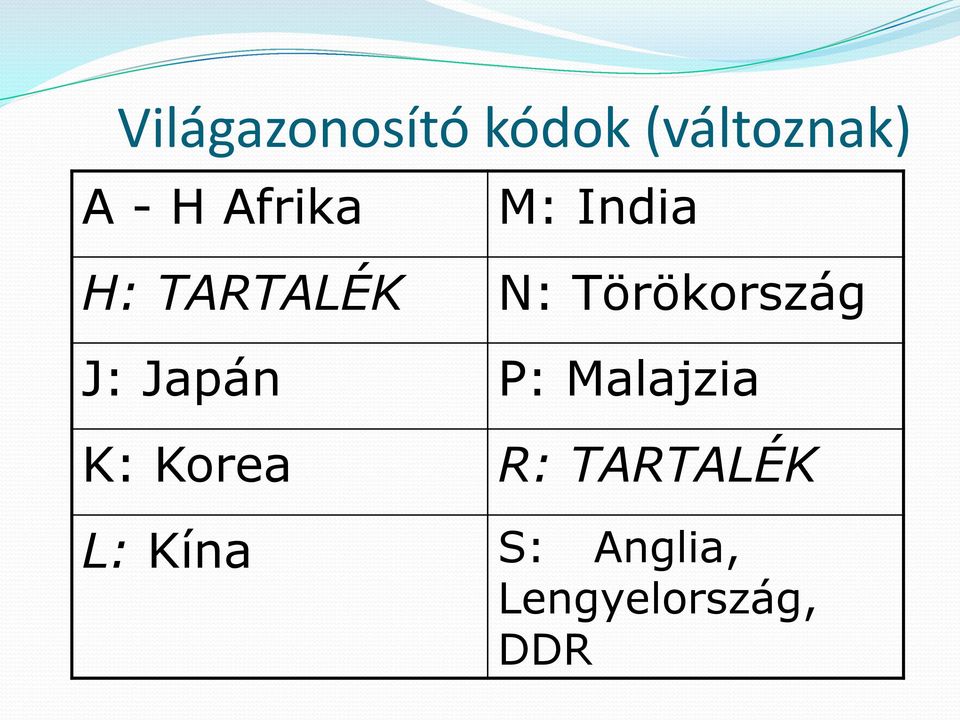

6 Világazonosító kódok (változnak) A - H Afrika M: India H: TARTALÉK N: Törökország J: Japán P: Malajzia K: Korea R: TARTALÉK L: Kína S: Anglia, Lengyelország, DDR

7 (pl. Mercedes) 14 karakter, prizmában található Motorszám Diesel Állandó Kormány Elhelyez. Váltó típus Sorszám

8 Típustábla (pl. Mercedes) Műanyag, többrétegű, lézerrel égetve. Tartalmazza: a gyártó cég nevét, HomeLog kódot, 17 karakteres alvázszámot, tömegadatokat, kereskedelmi típus jelzést, motor kódot sebességváltóra utaló jelet, színkódot.

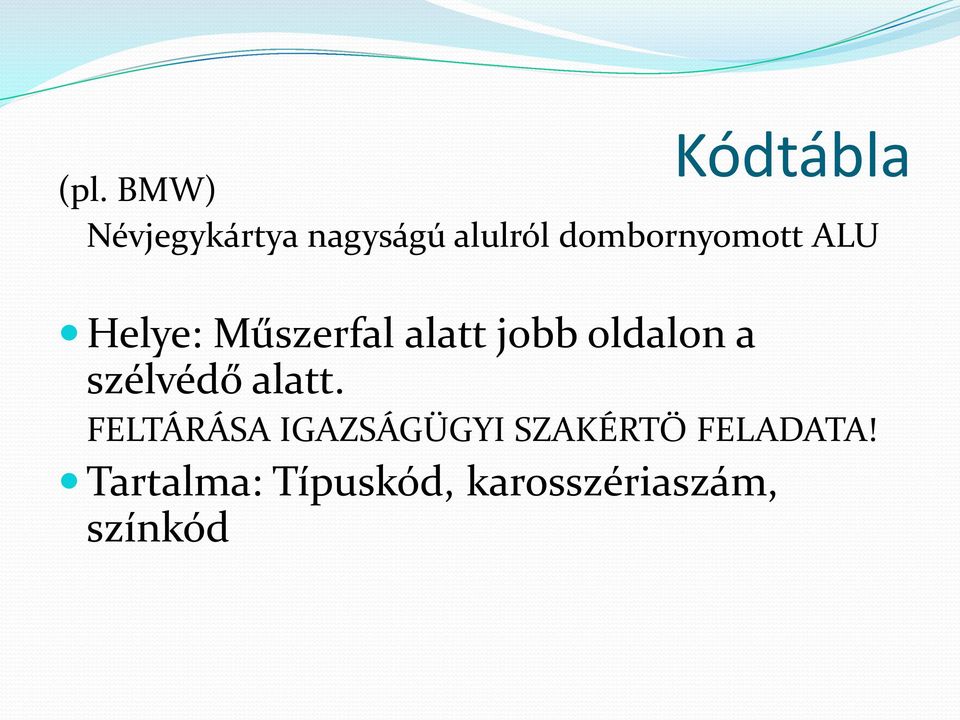

9 Kódtábla (pl. BMW) Névjegykártya nagyságú alulról dombornyomott ALU Helye: Műszerfal alatt jobb oldalon a szélvédő alatt. FELTÁRÁSA IGAZSÁGÜGYI SZAKÉRTŐ FELADATA! Tartalma: Típuskód, karosszériaszám, színkód

10 (pl. BMW) 1 db. Egy autóhoz, papír Kódzászló Helye: Hátsó ülés ülőkéjének alján elrejtve Tartalma: Teljes alvázszám, Típuskód, Külső szín, Kárpitkód, Megrendelési szám, Extrák, Kereskedelmi típusjelzés, Pontos gyártási idő, Szín megnevezés, Kárpit megnevezés, Motortípus, Karosszéria szám

11 (pl.: VW ) 7 karakter Produkciós szám Gyártás hete Gyártás napja Gyártó üzem kódja Sorszám

12 (pl.: Audi ) Gyártási szalag Helye: (220 x 65) pl. jobb küszöb borítás alatt Tartalma: 17 tagú alvázszám, Produkciós szám, Tényleges gyártási nap, Tényleges gyártási hét, színkód, Típuskód, Évjárat

13 Vevőszolgálati matrica (pl.: VW ) 3 vagy 4 részből álló papír azonosító nyomtatóval kitöltve Helye: Gk.-ban elhelyezve (pl. doblemezen, lökhárító mögött) Szervízkönyvben elhelyezve Tartalma: Produkciós számla, Fogadó ország kódja, 17 tagú alvázszám, 6 tagú típuskód, Teljesítmény (kw), Katalizátor jelzés, Sebességváltó jelzés, Motor kód, Váltó kód, 4 karakteres színkód, Kárpitozás kód, Extrák, Magyarázó szöveg

doblemezen, lökhárító mögött) Szervízkönyvben elhelyezve Tartalma: Produkciós számla, Fogadó ország

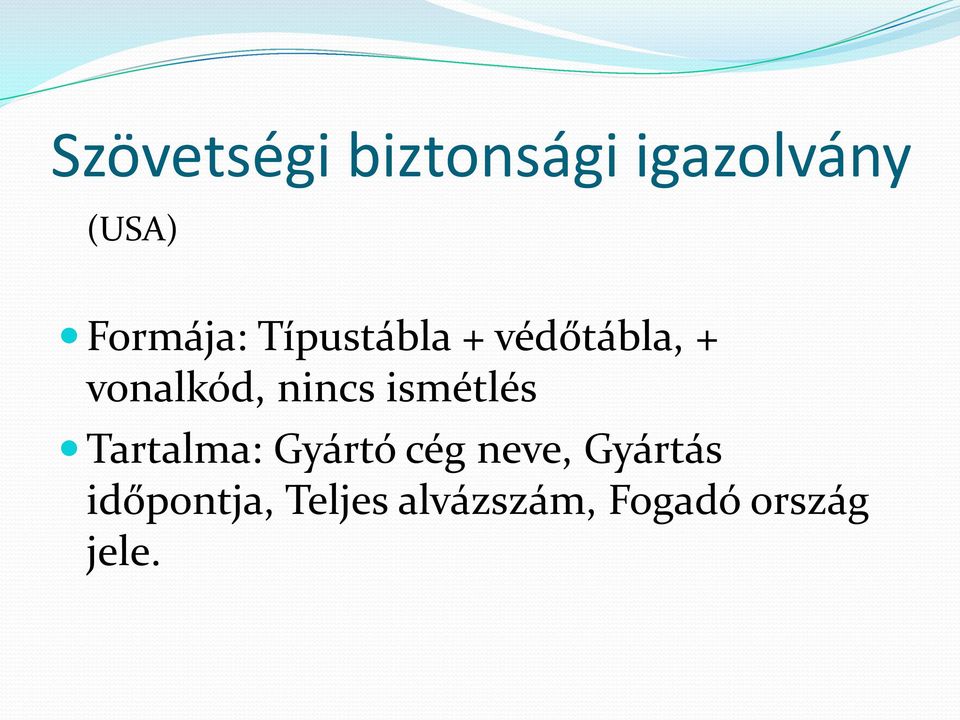

14 Szövetségi biztonsági igazolvány (USA) Formája: Típustábla + védőtábla, + vonalkód, nincs ismétlés Tartalma: Gyártó cég neve, Gyártás időpontja, Teljes alvázszám, Fogadó ország jele.

15 Szövetségi biztonsági szám (USA) Formája: Rejtett azonosító. Tartalma: Az alvázszám utolsó 8 karaktere. Helye: Motor váltó találkozásánál 3 mm-es betűvel mátrix beütéssel, változó véletlenszerű helyen

16 (pl.: USA) Avery Denisson (3M) jelzés Különösen lopásveszélyes járműveken. Formája: Matrica helyen, nyíltan. Ablaküvegben az alvázszám szabad szemmel láthatatlanul írva.

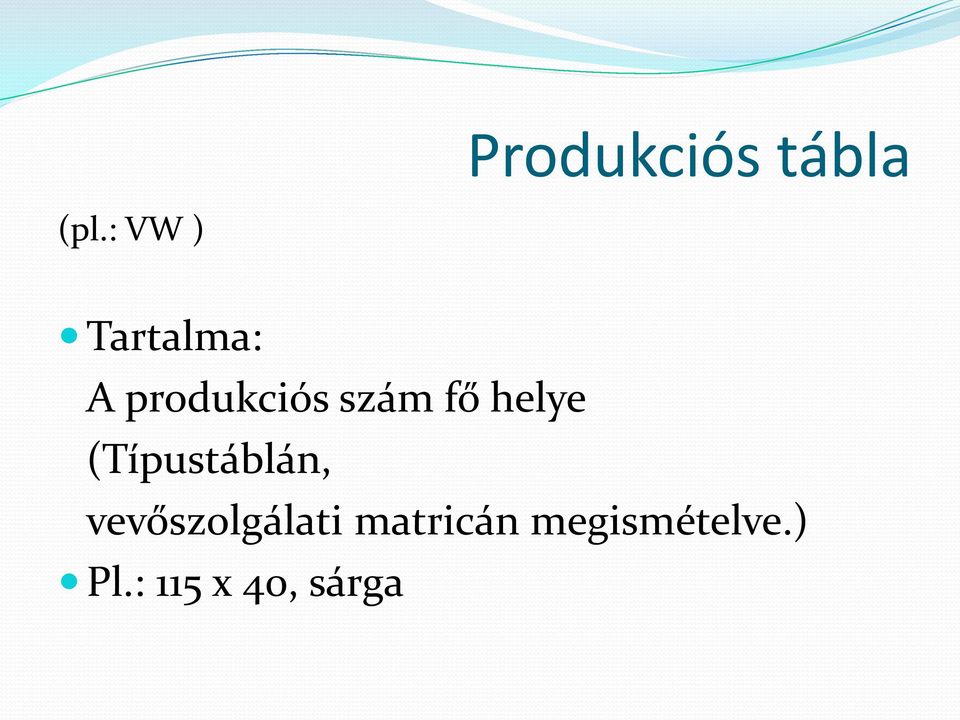

17 Produkciós tábla (pl.: VW ) Tartalma: A produkciós szám fő helye (Típustáblán, vevőszolgálati matricán megismételve.) Pl.: 115 x 40, sárga

18 Világazonosító kódok (változnak) T: Magyarország, Csehszlovákia, Svájc, Portugália U: Románia, Dánia, Írország V: Franciaország, Spanyolország, Ausztria, Jugoszlávia W: Németország Z: Olaszország X: Szovjetúnió, Görögország, Hollandia, Luxemburg, Bulgária Y: Svédország, Norvégia, Finnország, Belgium, Málta

Ausztria, Jugoszlávia W: Németország Z: Olaszország X: Szovjetúnió,

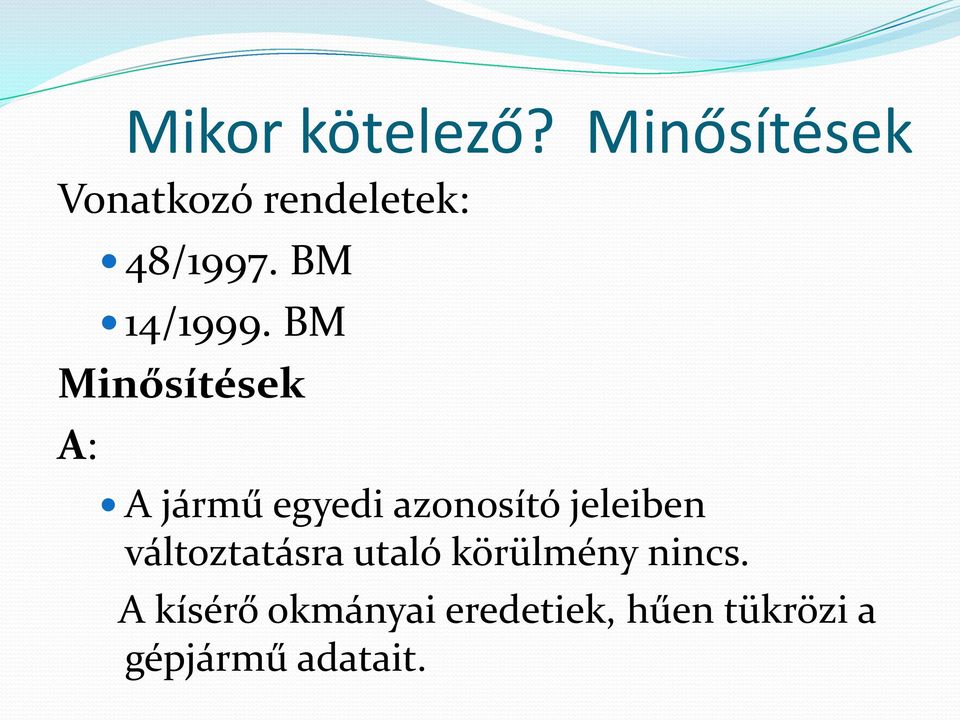

19 Mikor kötelező? Minősítések Vonatkozó rendeletek: 48/1997. BM 14/1999. BM Minősítések A: A jármű egyedi azonosító jeleiben változtatásra utaló körülmény nincs. A kísérő okmányai eredetiek, hűen tükrözi a gépjármű adatait.

20 B: Minősítések (folytatás) A jármű egyedi azonosító jegyeiben nem szándékos külső erő hatására történt változás. Ez esetben új alváz, vagy motor szám beütését kell javasolni. Az alvázszám hordozó eleme megsérült.

21 Minősítések (folytatás) C: Forgalmi (jármű kísérő ) okmányaiban adminisztrációs hiba történt. A szakvéleményen helyesen kell szerepeltetni.

22 Minősítések (folytatás) b: c: Azonosító jegyekben szándékos külső behatolás érzékelhető. BTK 277/A. Egyedi azonosítási szám megváltoztatása bűntett! A jármű kísérő okmánya hamis, hamísított, fiktív.

23 A vizsgálat menete Megrendelő lap kitöltése Ügyfél tájékoztatása a lehetőségekről. Ügyfél hozzájárul adatainak kezeléséhez. (Eljárást felfüggeszthetjük.) Okmányok vizsgálata

24 A vizsgálat menete (folytatás) A jármű vizsgálata (Ügyfél, vagy más személy vizsgálat helyszínén nem tartózkodhat!) Alvázszám, egyéb azonosítókkal meghatározni a jármű pontos gyártási idejét. Alkatrészek pontos gyártási idejének meghatározása. Üvegek, biztonsági öv, műanyag alkatrészek.

25 A jármű vizsgálata (folytatás) Alvázszámot fedő festékréteg vizsgálata Gyári festék: µm. Kiugró értékeknél lehet elvágva, hegesztve. Festékréteg vizsgálata Meghántoljuk a festékréteget olyan helyen, ahol nem látszik, oldószeres vizsgálat. Festékréteg: µm. 200 µm.-ig jó.

26 A jármű vizsgálata (folytatás) Alvázszám illesztési pontjainak vizsgálata Típustábla vizsgálata Oldószerrel Rögzítés ellenőrzése Gyári információt kérünk Motorszám ellenőrzése.

27 A vizsgálat menete (folytatás) A jármű vizsgálata (folytatás) Alvázszám illesztési pontjainak vizsgálata Típustábla vizsgálata Oldószerrel Rögzítés ellenőrzése Gyári információt kérünk Motorszám ellenőrzése Dokumentálás Alváz, motor számokat, egyedi sajátosságokat, hibákat, extrákat.
