19BPA, 19SCA és 19SPA sorozat Soros csavarbehajtók

Átírás

1 Szerviz kézikönyv P HU 19BPA, 19SCA és 19SPA sorozat Soros csavarbehajtók 19SPA 19SCA További termékinformációkért látogasson el a weboldalunkra:

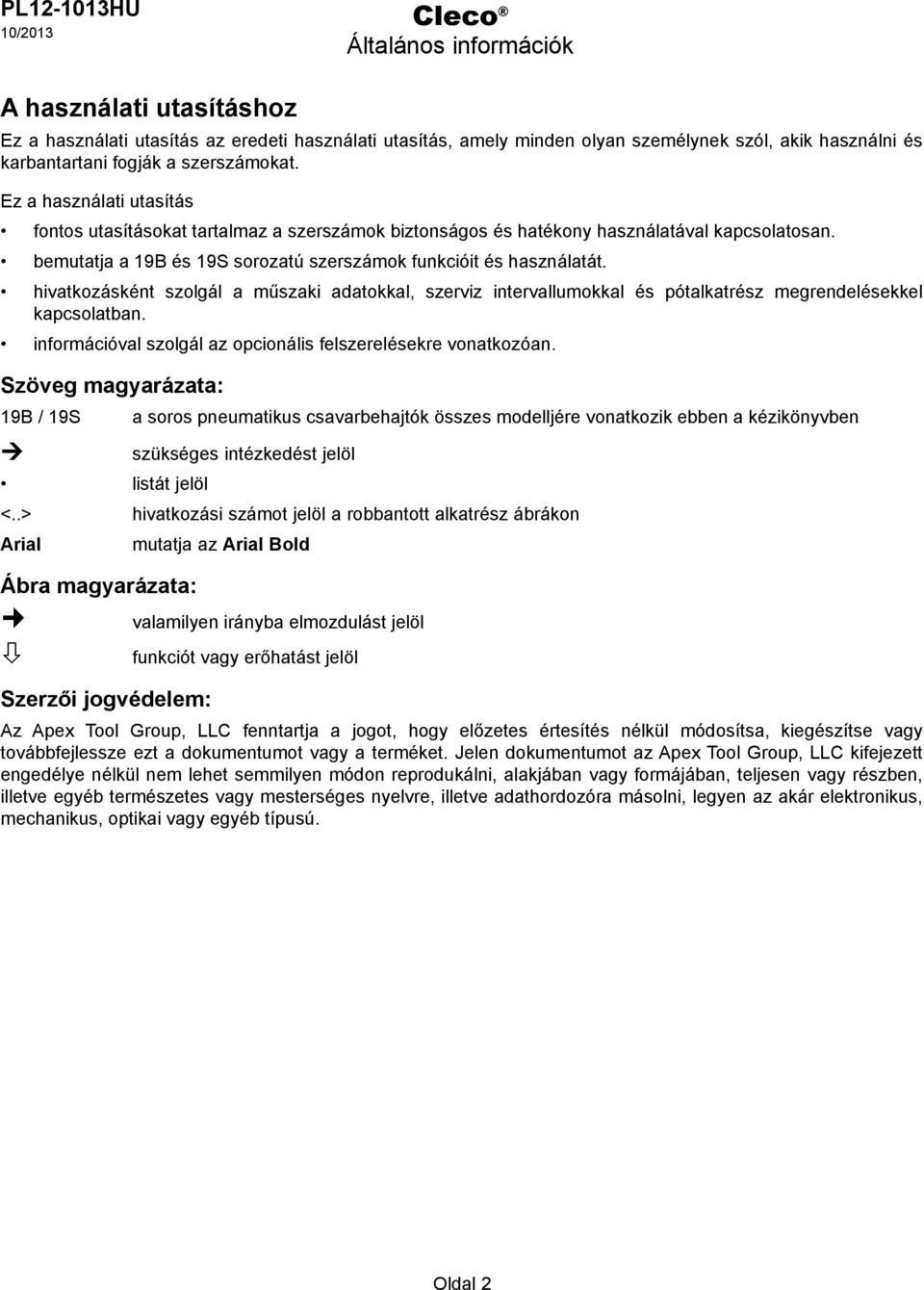

2 P HU Cleco Általános információk A használati utasításhoz Ez a használati utasítás az eredeti használati utasítás, amely minden olyan személynek szól, akik használni és karbantartani fogják a szerszámokat. Ez a használati utasítás fontos utasításokat tartalmaz a szerszámok biztonságos és hatékony használatával kapcsolatosan. bemutatja a 19B és 19S sorozatú szerszámok funkcióit és használatát. hivatkozásként szolgál a műszaki adatokkal, szerviz intervallumokkal és pótalkatrész megrendelésekkel kapcsolatban. információval szolgál az opcionális felszerelésekre vonatkozóan. Szöveg magyarázata: 19B / 19S a soros pneumatikus csavarbehajtók összes modelljére vonatkozik ebben a kézikönyvben Ú szükséges intézkedést jelöl listát jelöl <..> hivatkozási számot jelöl a robbantott alkatrész ábrákon Arial mutatja az Arial Bold Ábra magyarázata: valamilyen irányba elmozdulást jelöl ò funkciót vagy erőhatást jelöl Szerzői jogvédelem: Az Apex Tool Group, C fenntartja a jogot, hogy előzetes értesítés nélkül módosítsa, kiegészítse vagy továbbfejlessze ezt a dokumentumot vagy a terméket. Jelen dokumentumot az Apex Tool Group, C kifejezett engedélye nélkül nem lehet semmilyen módon reprodukálni, alakjában vagy formájában, teljesen vagy részben, illetve egyéb természetes vagy mesterséges nyelvre, illetve adathordozóra másolni, legyen az akár elektronikus, mechanikus, optikai vagy egyéb típusú. Oldal 2

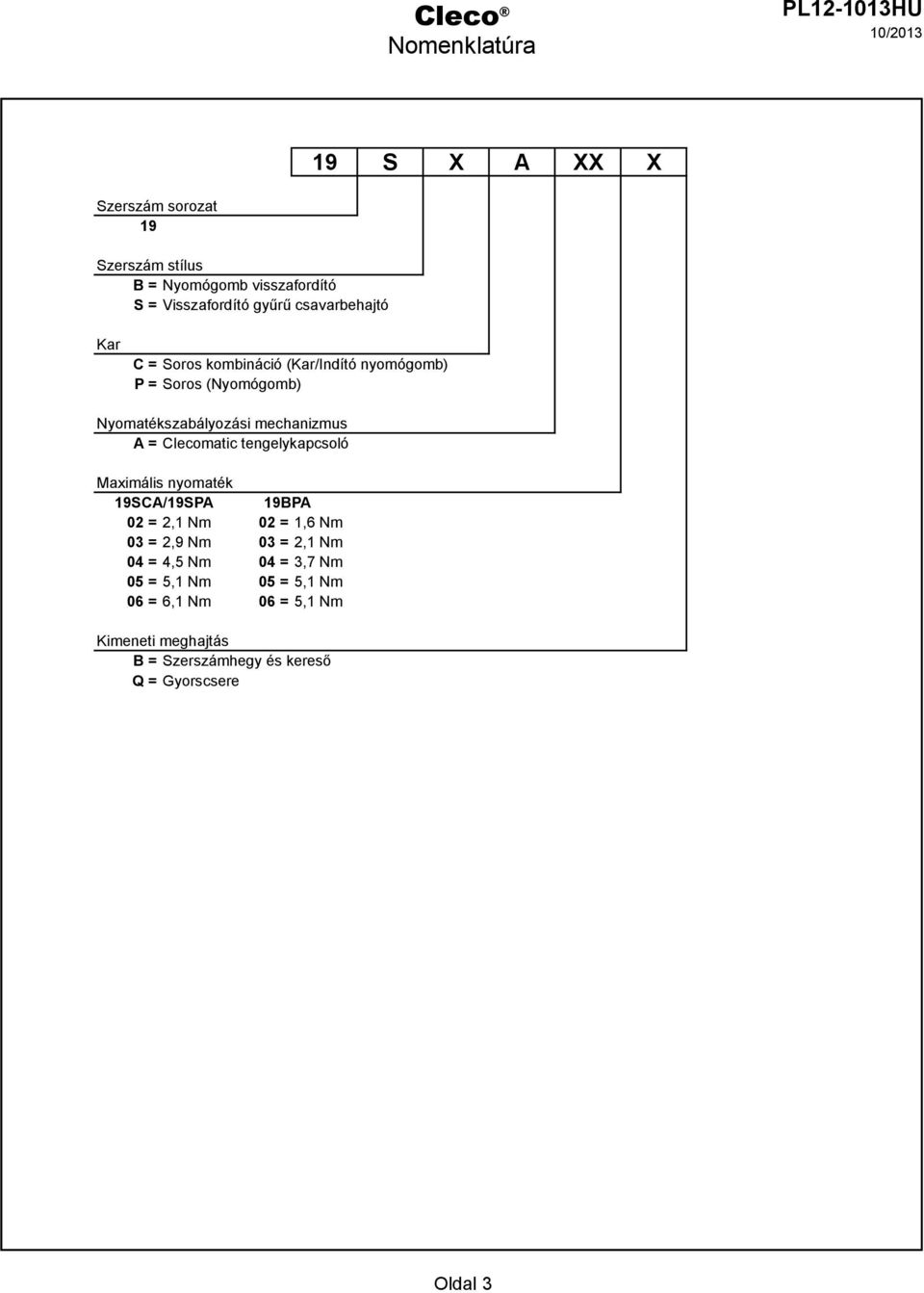

3 Cleco Nomenklatúra P HU 19 S X A XX X Szerszám sorozat 19 Szerszám stílus B = Nyomógomb visszafordító S = Visszafordító gyűrű csavarbehajtó Kar C = Soros kombináció (Kar/Indító nyomógomb) P = Soros (Nyomógomb) Nyomatékszabályozási mechanizmus A = Clecomatic tengelykapcsoló Maximális nyomaték 19SCA/19SPA 19BPA 02 = 2,1 Nm 02 = 1,6 Nm 03 = 2,9 Nm 03 = 2,1 Nm 04 = 4,5 Nm 04 = 3,7 Nm 05 = 5,1 Nm 05 = 5,1 Nm 06 = 6,1 Nm 06 = 5,1 Nm Kimeneti meghajtás B = Szerszámhegy és kereső Q = Gyorscsere Oldal 3

4 P HU Cleco Tartalom 1 Biztonság Figyelmeztetések és megjegyzések A biztonságos munkahelyi gyakorlat alapvető követelményei Operátor képzése Személyi védőfelszerelés Rendeltetésszerű használat Jogszabályok és szabványok Zaj és vibráció Szállítmány tartalma, szállítás és tárolás Szállított tételek Szállítás Tárolás Termék leírása Általános leírás Működés és funkcionális elemek Tartozékok 11 5 Az első használat előtt Környezeti feltételek evegőellátás evegőellátás csatlakoztatása a szerszámhoz Szerszám beállítása Nyomaték beállítása Első használat Használatba vétel Hibaelhárítás 15 8 Karbantartás Szerviz ütemezés Ügyfél specifikus karbantartási terv kalkulációja Kenőanyagok Javítási utasítások Motor szét- és összeszerelése Kapcsolórúd méretezése Kar konvertálóval kombinálva Opcionális összeszerelés...19 Oldal 4

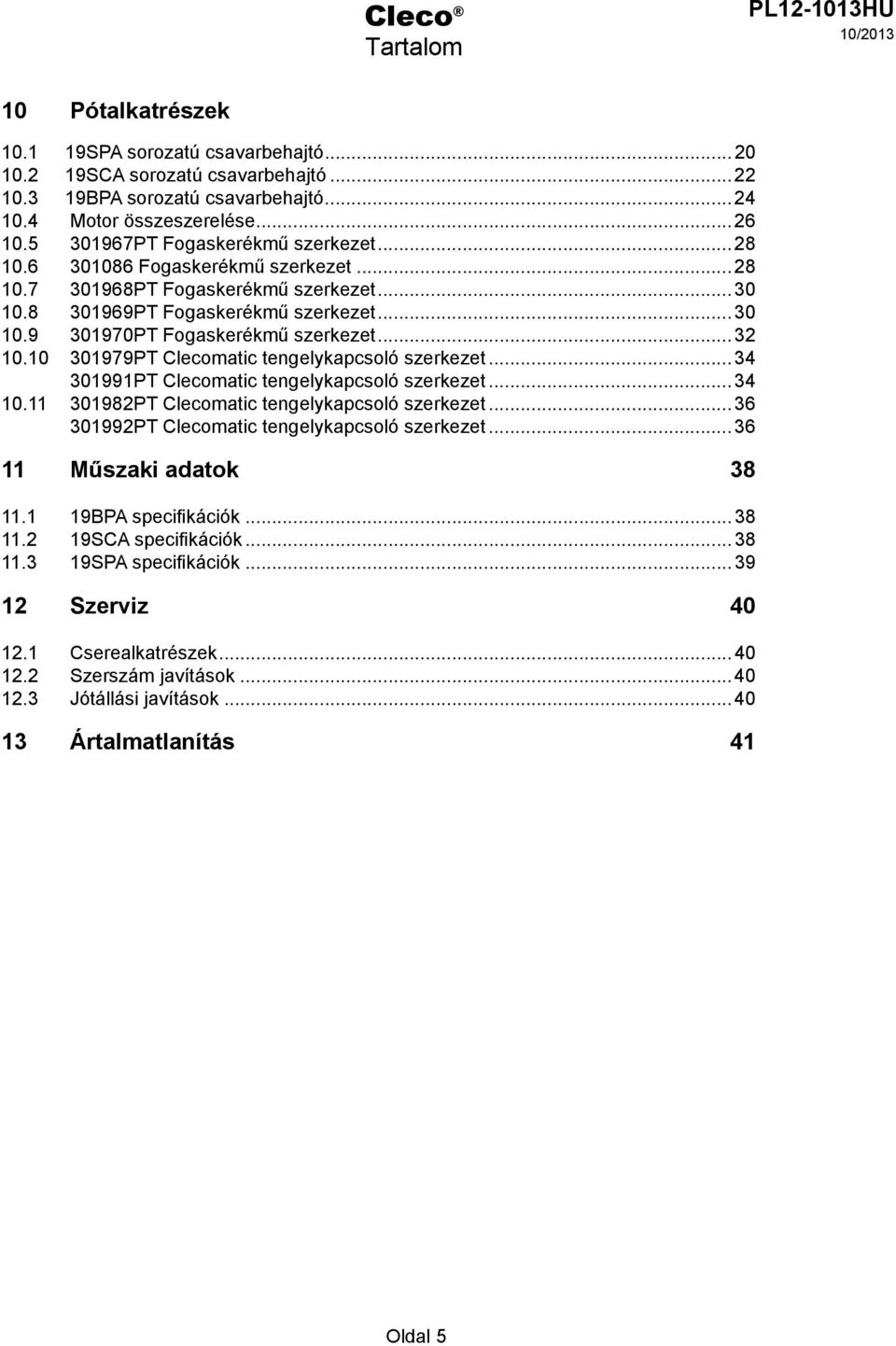

5 Cleco Tartalom P HU 10 Pótalkatrészek SPA sorozatú csavarbehajtó SCA sorozatú csavarbehajtó BPA sorozatú csavarbehajtó Motor összeszerelése PT Fogaskerékmű szerkezet Fogaskerékmű szerkezet PT Fogaskerékmű szerkezet PT Fogaskerékmű szerkezet PT Fogaskerékmű szerkezet PT Clecomatic tengelykapcsoló szerkezet PT Clecomatic tengelykapcsoló szerkezet PT Clecomatic tengelykapcsoló szerkezet PT Clecomatic tengelykapcsoló szerkezet Műszaki adatok BPA specifikációk SCA specifikációk SPA specifikációk Szerviz Cserealkatrészek Szerszám javítások Jótállási javítások Ártalmatlanítás 41 Oldal 5

6 P HU Cleco Biztonság 1 Biztonság 1.1 Figyelmeztetések és megjegyzések A figyelmeztetéseket piktogram és figyelmeztető szó jelöli. A figyelmeztető szó mutatja a fennálló veszély komolyságát és valószínűségét. A piktogram jelzi a veszély típusát VIGYÁZAT olyan potenciálisan veszélyes helyzetet jelez, amit ha nem kerülnek el, súlyos sérüléshez vezethet FIGYEEM olyan potenciálisan veszélyes helyzetet jelez, amit ha nem kerülnek el, kisebb vagy közepes sérüléshez, illetve anyagi vagy környezeti kárhoz vezethet MEGJEGYZÉS általános információkat jelez, amelyek lehetnek alkalmazási tippek vagy hasznos információk, de nem veszélyes helyzetekre utalnak Fontos információk, amelyeket mindenkinek el kell olvasnia és értenie kell, aki a berendezés telepítésében, használatában vagy karbantartásában részt vesz Oldal 6

7 Cleco Biztonság P HU 1.2 A biztonságos munkahelyi gyakorlat alapvető követelményei A szerszámok telepítésében, használatában vagy karbantartásában résztvevő összes személynek el kell olvasnia és értenie kell a kézikönyvben szereplő összes biztonsági utasítást. Ha elmulasztják betartani ezeket az utasításokat, az súlyos sérüléshez vagy anyagi kárhoz vezethet. A biztonsági utasításokat nem mindenre kiterjedőnek szántuk. Tanulmányozza és tartsa be a vonatkozó nemzeti, állami és helyi szabályozásokat is Munkaterület: Ú Gondoskodjon róla, hogy elegendő hely áll rendelkezésre a munkaterületen. Ú Tartsa tisztán a munkaterületet. Ú egyen a munkaterület jól szellőző. Személyi biztonság: Ú Vizsgálja meg a levegőellátás tömlőit és csatlakozásait. Ne használjon sérült, kopott vagy elhasználódott tömlőket. Ú Gondoskodjon róla, hogy a levegőellátás tömlője biztonságosan rögzítve van a szerszámon. Ú Gondoskodjon a biztos álló helyzetéről, és tartsa meg az egyensúlyát. Ú Gondoskodjon róla, hogy az elzárószelep úgy helyezkedik el a fejhez képest, hogy nem fog beékelődni egy szomszédos tárgy mellé bekapcsolt helyzetben a nyomaték visszahatása miatt. Ú Ha vissza kell fordítani a szerszámot, állítsa az elzárószelepet semleges pozícióba, hogy meggátolja a visszatartást. Ú Tartsa tisztán és szárazon a szerszámot, hogy a lehető legjobb fogást biztosíthassa. Ú Ragadja meg szilárdan a 19B/19S markolatát, és az indítás előtt tegye a foglalatot vagy a hegyet a munkadarabhoz. Ú egyen felkészülve rá, hogy rövid ideig tartó nagy nyomaték visszahatást fog tapasztalni. Biztonságos munkavégzés a csavarozó szerszámokkal és körülöttük: Ú Csak az Apex Tool Group által forgalmazott szerszámgép foglalatokat és hegyeket használjon. Ú Vizsgálja meg a foglalatot és a hegyet, hogy nem látható-e rajta sérülés vagy repedés. Azonnal cserélje ki a sérült darabokat. Ú Távolítsa el a levegőellátást a foglalatok vagy hegyek felhelyezése vagy cseréje előtt. Ú Ne szerelje fel ferdén a foglalatot vagy hegyet. Ú Gondoskodjon róla, hogy a foglalat vagy hegy teljesen össze van szerelve a meghajtáson és rögzítve van a helyén Operátor képzése A 19B/19S szerszámok használata előtt a személyzet minden tagját megfelelően képezni kell. A 19B/19S szerszámokat csak teljesen képzett személyzet javíthatja. Oldal 7

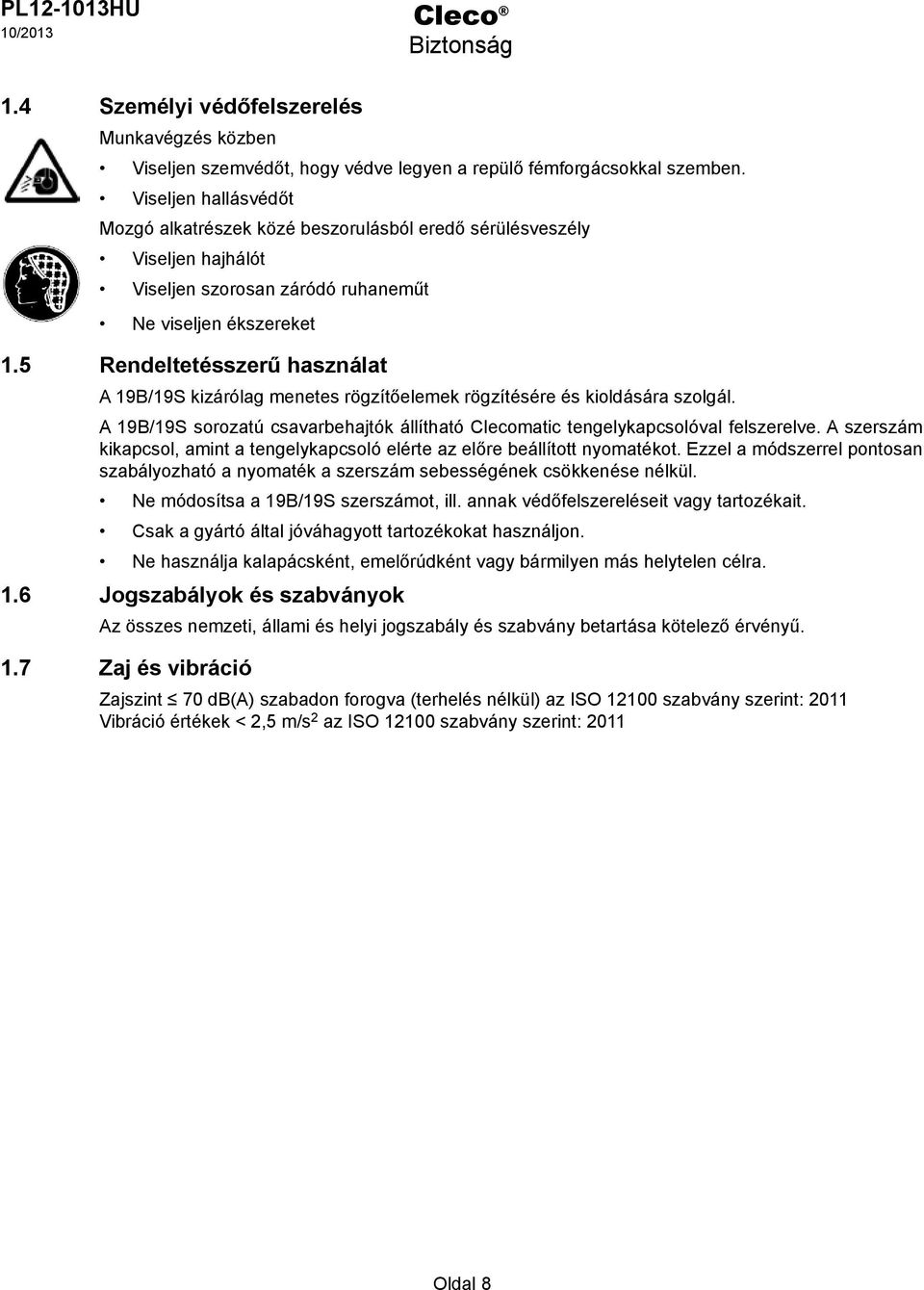

8 P HU Cleco Biztonság 1.4 Személyi védőfelszerelés Munkavégzés közben Viseljen szemvédőt, hogy védve legyen a repülő fémforgácsokkal szemben. Viseljen hallásvédőt Mozgó alkatrészek közé beszorulásból eredő sérülésveszély Viseljen hajhálót Viseljen szorosan záródó ruhaneműt Ne viseljen ékszereket 1.5 Rendeltetésszerű használat A 19B/19S kizárólag menetes rögzítőelemek rögzítésére és kioldására szolgál. A 19B/19S sorozatú csavarbehajtók állítható Clecomatic tengelykapcsolóval felszerelve. A szerszám kikapcsol, amint a tengelykapcsoló elérte az előre beállított nyomatékot. Ezzel a módszerrel pontosan szabályozható a nyomaték a szerszám sebességének csökkenése nélkül. Ne módosítsa a 19B/19S szerszámot, ill. annak védőfelszereléseit vagy tartozékait. Csak a gyártó által jóváhagyott tartozékokat használjon. Ne használja kalapácsként, emelőrúdként vagy bármilyen más helytelen célra. 1.6 Jogszabályok és szabványok Az összes nemzeti, állami és helyi jogszabály és szabvány betartása kötelező érvényű. 1.7 Zaj és vibráció Zajszint 70 db(a) szabadon forogva (terhelés nélkül) az ISO szabvány szerint: 2011 Vibráció értékek < 2,5 m/s 2 az ISO szabvány szerint: 2011 Oldal 8

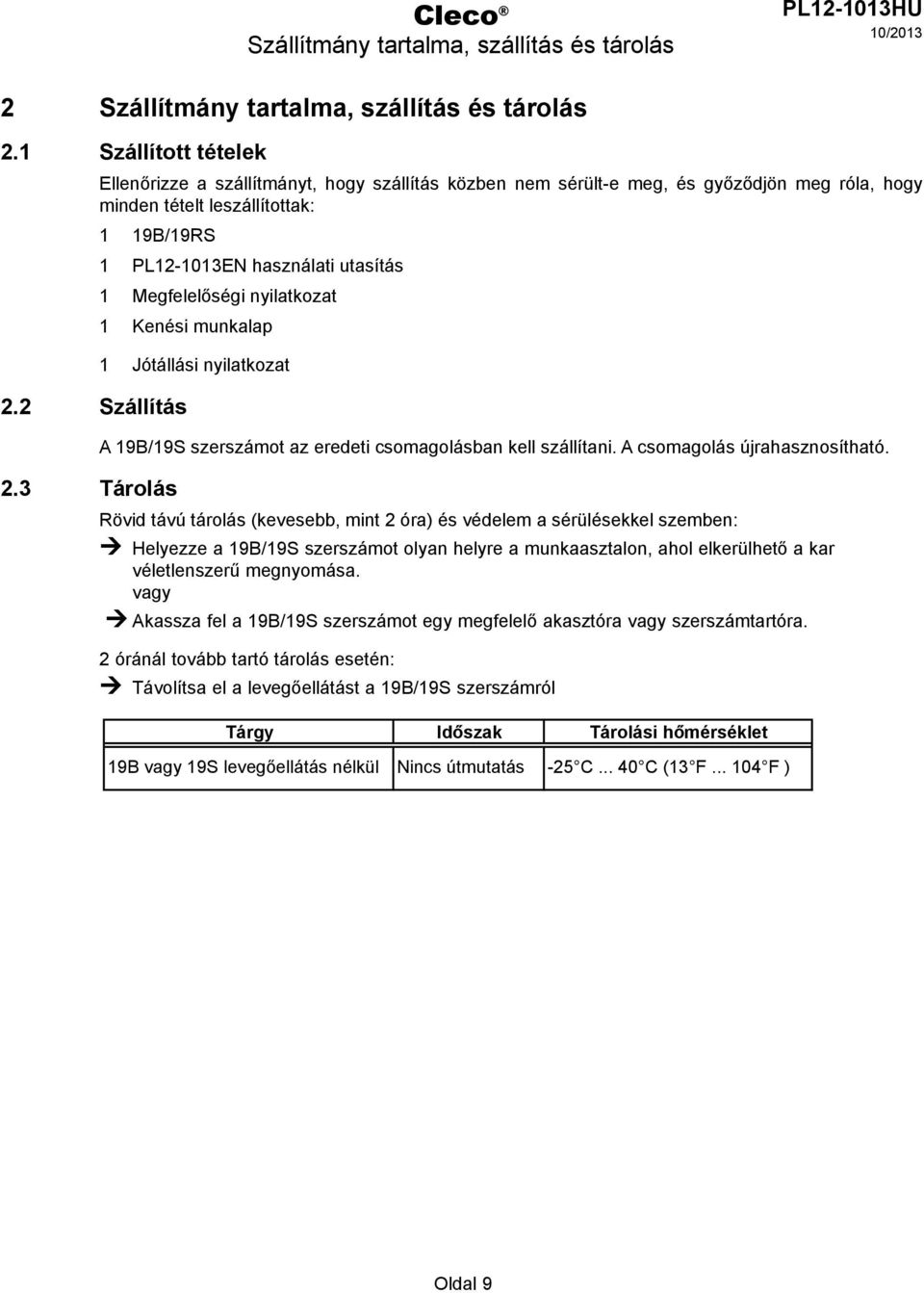

9 Cleco Szállítmány tartalma, szállítás és tárolás P HU 2 Szállítmány tartalma, szállítás és tárolás 2.1 Szállított tételek Ellenőrizze a szállítmányt, hogy szállítás közben nem sérült-e meg, és győződjön meg róla, hogy minden tételt leszállítottak: 1 19B/19RS 1 P EN használati utasítás 1 Megfelelőségi nyilatkozat 1 Kenési munkalap 2.2 Szállítás 1 Jótállási nyilatkozat A 19B/19S szerszámot az eredeti csomagolásban kell szállítani. A csomagolás újrahasznosítható. 2.3 Tárolás Rövid távú tárolás (kevesebb, mint 2 óra) és védelem a sérülésekkel szemben: Ú Helyezze a 19B/19S szerszámot olyan helyre a munkaasztalon, ahol elkerülhető a kar véletlenszerű megnyomása. vagy Ú Akassza fel a 19B/19S szerszámot egy megfelelő akasztóra vagy szerszámtartóra. 2 óránál tovább tartó tárolás esetén: Ú Távolítsa el a levegőellátást a 19B/19S szerszámról Tárgy Időszak Tárolási hőmérséklet 19B vagy 19S levegőellátás nélkül Nincs útmutatás -25 C C (13 F F ) Oldal 9

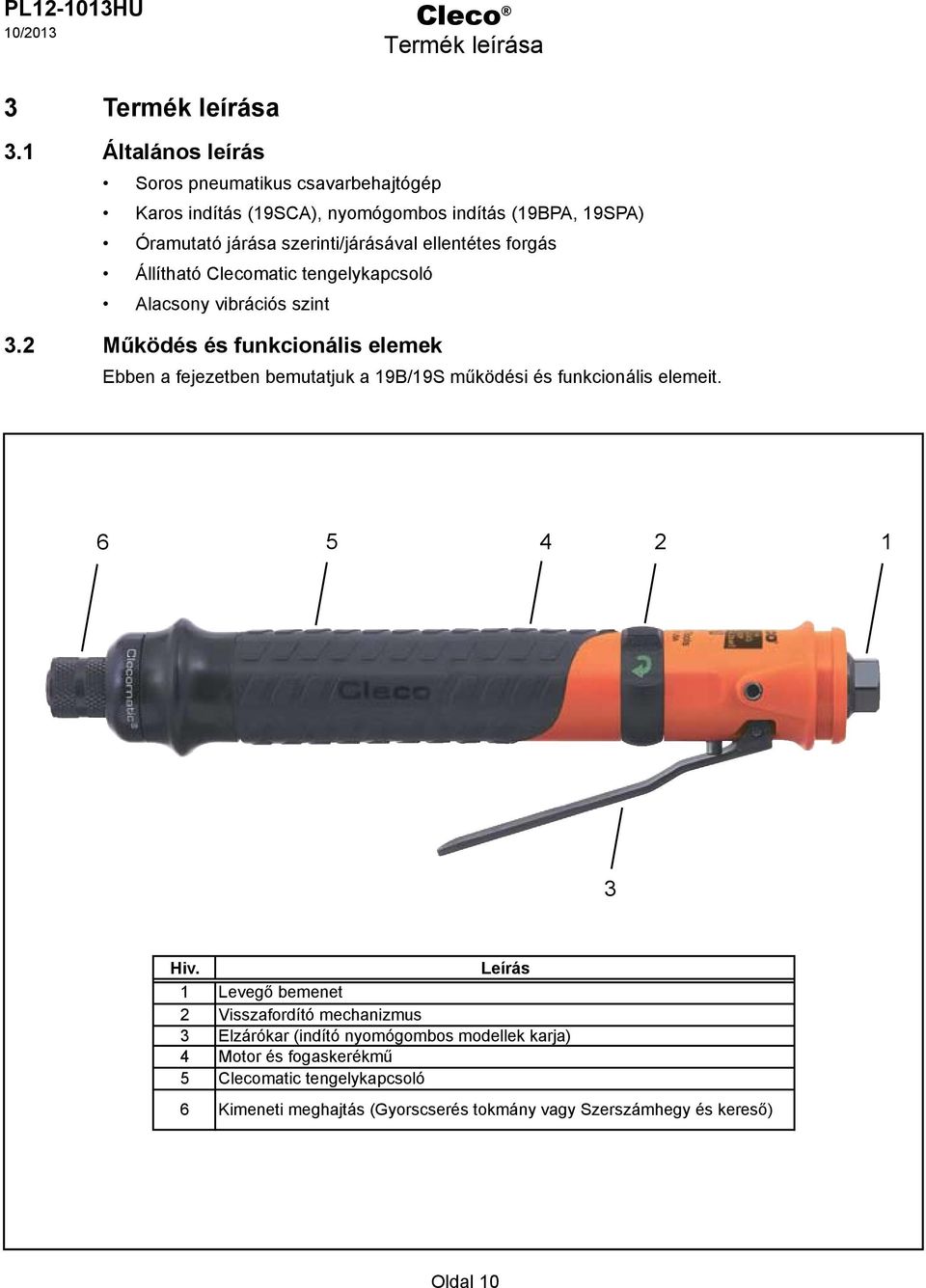

10 P HU Cleco Termék leírása 3 Termék leírása 3.1 Általános leírás Soros pneumatikus csavarbehajtógép Karos indítás (19SCA), nyomógombos indítás (19BPA, 19SPA) Óramutató járása szerinti/járásával ellentétes forgás Állítható Clecomatic tengelykapcsoló Alacsony vibrációs szint 3.2 Működés és funkcionális elemek Ebben a fejezetben bemutatjuk a 19B/19S működési és funkcionális elemeit H i v. eírás 1 evegő bemenet 2 Visszafordító mechanizmus 3 Elzárókar (indító nyomógombos modellek karja) 4 Motor és fogaskerékmű 5 Clecomatic tengelykapcsoló 6 Kimeneti meghajtás (Gyorscserés tokmány vagy Szerszámhegy és kereső) Oldal 10

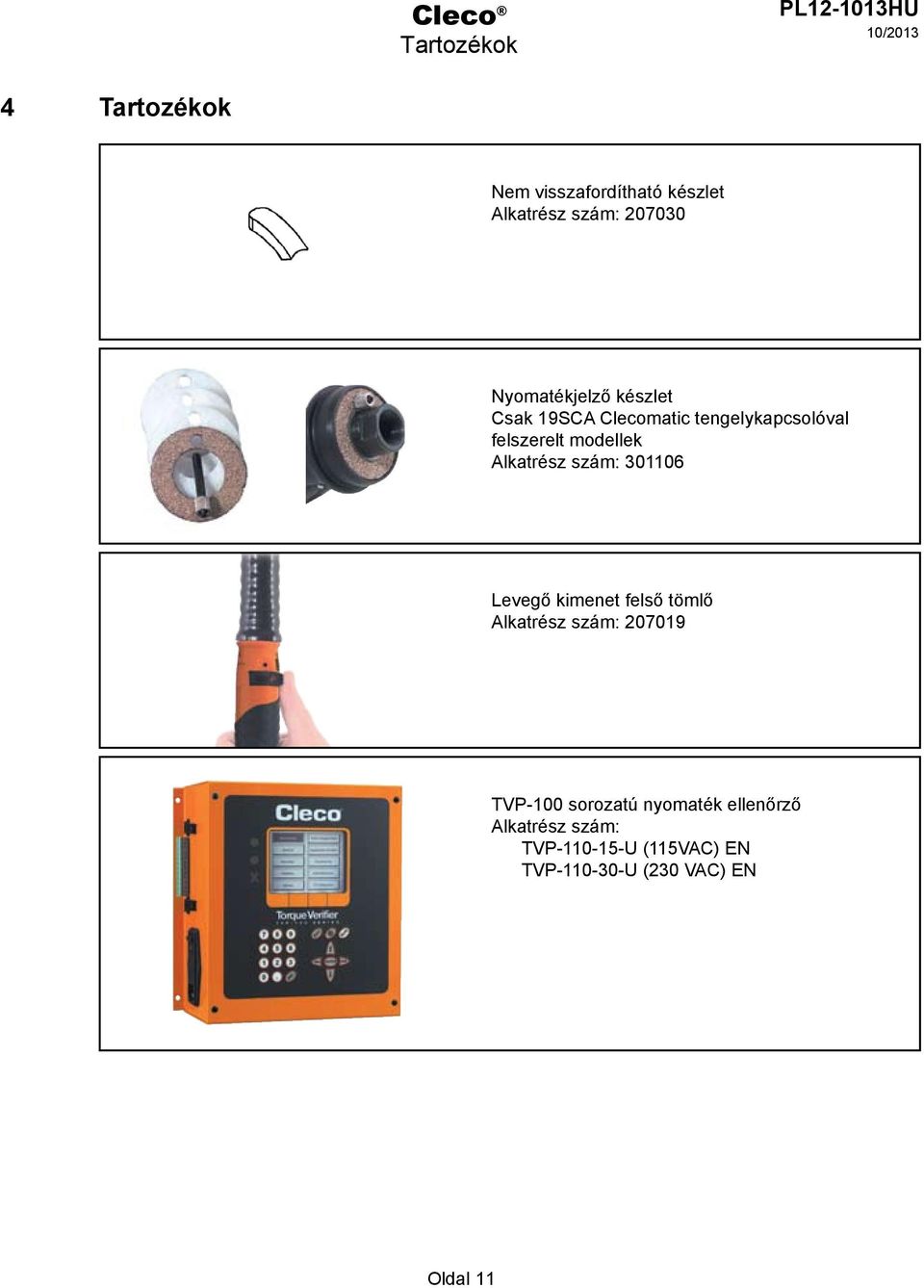

11 Cleco Tartozékok P HU 4 Tartozékok Nem visszafordítható készlet Alkatrész szám: Nyomatékjelző készlet Csak 19SCA Clecomatic tengelykapcsolóval felszerelt modellek Alkatrész szám: evegő kimenet felső tömlő Alkatrész szám: TVP-100 sorozatú nyomaték ellenőrző Alkatrész szám: TVP U (115VAC) EN TVP U (230 VAC) EN Oldal 11

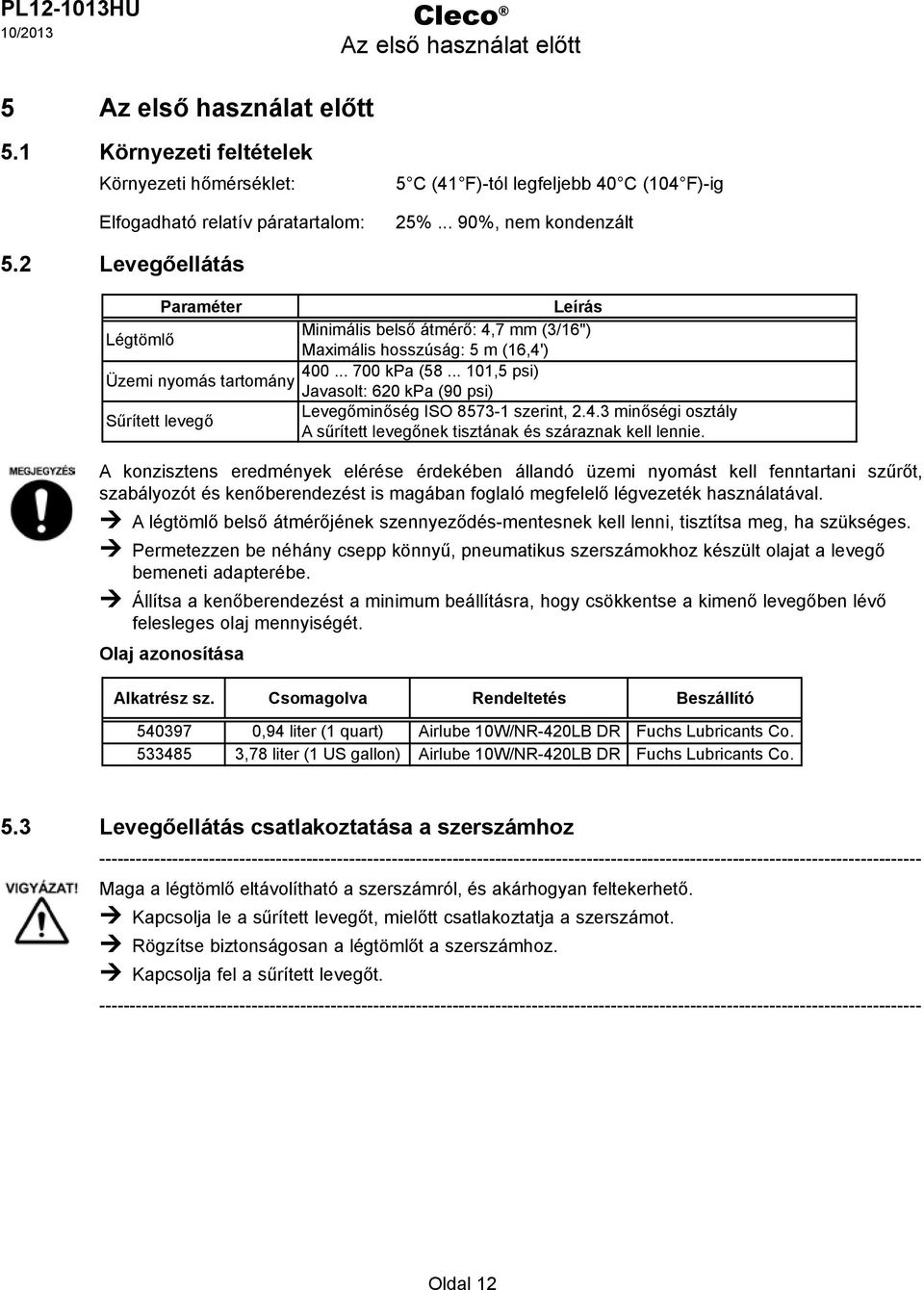

12 P HU Cleco Az első használat előtt 5 Az első használat előtt 5.1 Környezeti feltételek Környezeti hőmérséklet: Elfogadható relatív páratartalom: 5 C (41 F)-tól legfeljebb 40 C (104 F)-ig 25%... 90%, nem kondenzált 5.2 evegőellátás Paraméter eírás égtömlő Minimális belső átmérő: 4,7 mm (3/16") Maximális hosszúság: 5 m (16,4') kpa ( ,5 psi) Üzemi nyomás tartomány Javasolt: 620 kpa (90 psi) Sűrített levegő evegőminőség ISO szerint, minőségi osztály A sűrített levegőnek tisztának és száraznak kell lennie. A konzisztens eredmények elérése érdekében állandó üzemi nyomást kell fenntartani szűrőt, szabályozót és kenőberendezést is magában foglaló megfelelő légvezeték használatával. Ú A légtömlő belső átmérőjének szennyeződés-mentesnek kell lenni, tisztítsa meg, ha szükséges. Ú Permetezzen be néhány csepp könnyű, pneumatikus szerszámokhoz készült olajat a levegő bemeneti adapterébe. Ú Állítsa a kenőberendezést a minimum beállításra, hogy csökkentse a kimenő levegőben lévő felesleges olaj mennyiségét. Olaj azonosítása Alkatrész sz. Csomagolva Rendeltetés Beszállító ,94 liter (1 quart) Airlube 10W/NR-420B DR Fuchs ubricants Co ,78 liter (1 US gallon) Airlube 10W/NR-420B DR Fuchs ubricants Co. 5.3 evegőellátás csatlakoztatása a szerszámhoz Maga a légtömlő eltávolítható a szerszámról, és akárhogyan feltekerhető. Ú Kapcsolja le a sűrített levegőt, mielőtt csatlakoztatja a szerszámot. Ú Rögzítse biztonságosan a légtömlőt a szerszámhoz. Ú Kapcsolja fel a sűrített levegőt Oldal 12

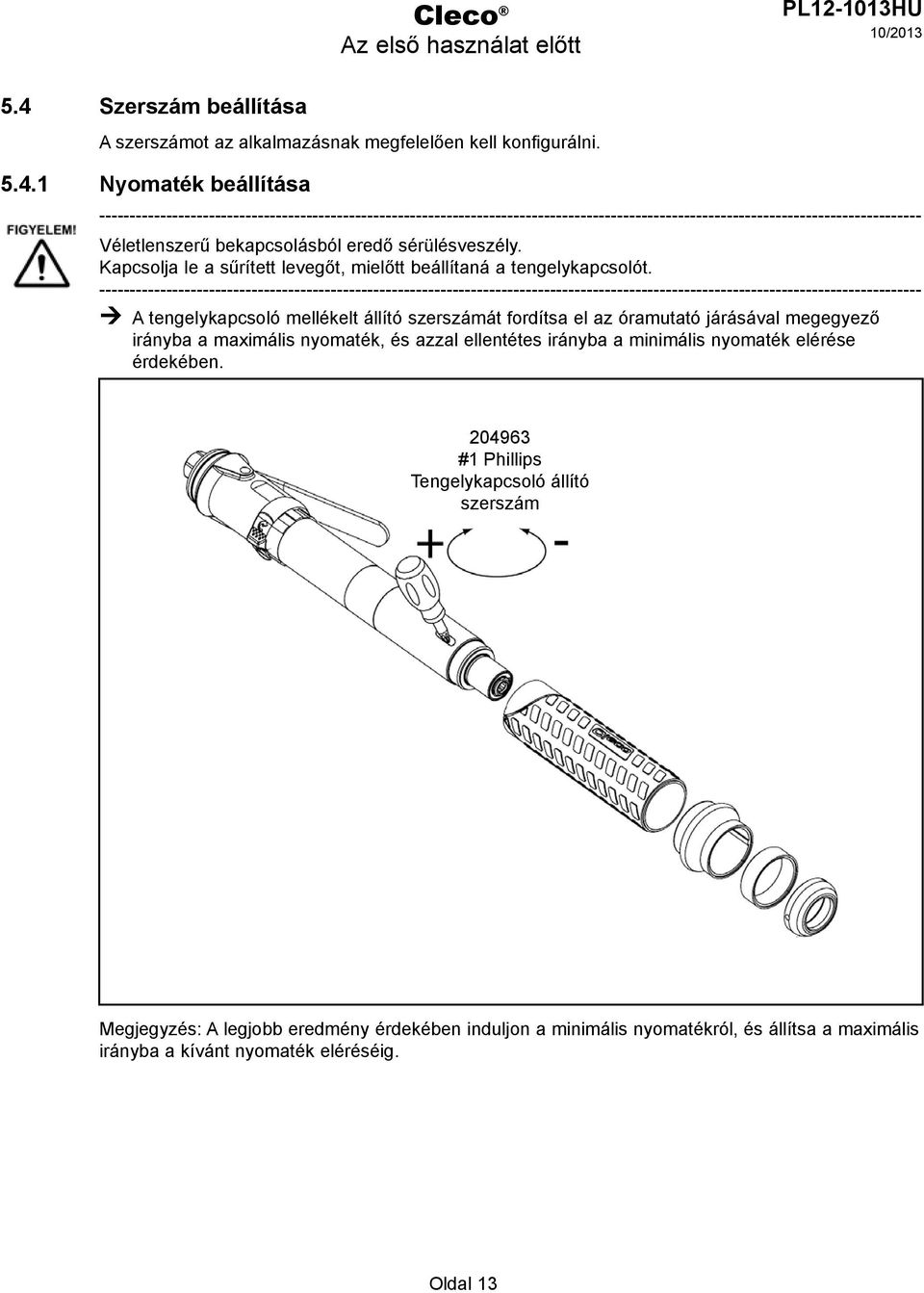

13 Cleco Az első használat előtt P HU 5.4 Szerszám beállítása A szerszámot az alkalmazásnak megfelelően kell konfigurálni Nyomaték beállítása Véletlenszerű bekapcsolásból eredő sérülésveszély. Kapcsolja le a sűrített levegőt, mielőtt beállítaná a tengelykapcsolót Ú A tengelykapcsoló mellékelt állító szerszámát fordítsa el az óramutató járásával megegyező irányba a maximális nyomaték, és azzal ellentétes irányba a minimális nyomaték elérése érdekében #1 Phillips Tengelykapcsoló állító szerszám Megjegyzés: A legjobb eredmény érdekében induljon a minimális nyomatékról, és állítsa a maximális irányba a kívánt nyomaték eléréséig. Oldal 13

14 P HU Cleco Első használat 6 Első használat 6.1 Használatba vétel Ú Gondoskodjon róla, hogy a levegőellátás biztonságosan rögzítve van, és a kompresszor be van kapcsolva. Ú Ellenőrizze, hogy a visszafordító gyűrű vagy gomb a megfelelő pozícióban áll. Ú Tegye a foglalatot vagy a hegyet a munkadarabhoz, és nyomja meg a gombot a behajtás elindításához. Ú Amikor a szerszám leáll a beállított nyomaték elérésekor, engedje el a szerszám nyomását. Ú Távolítsa el a szerszámot a munkadarabról. Oldal 14

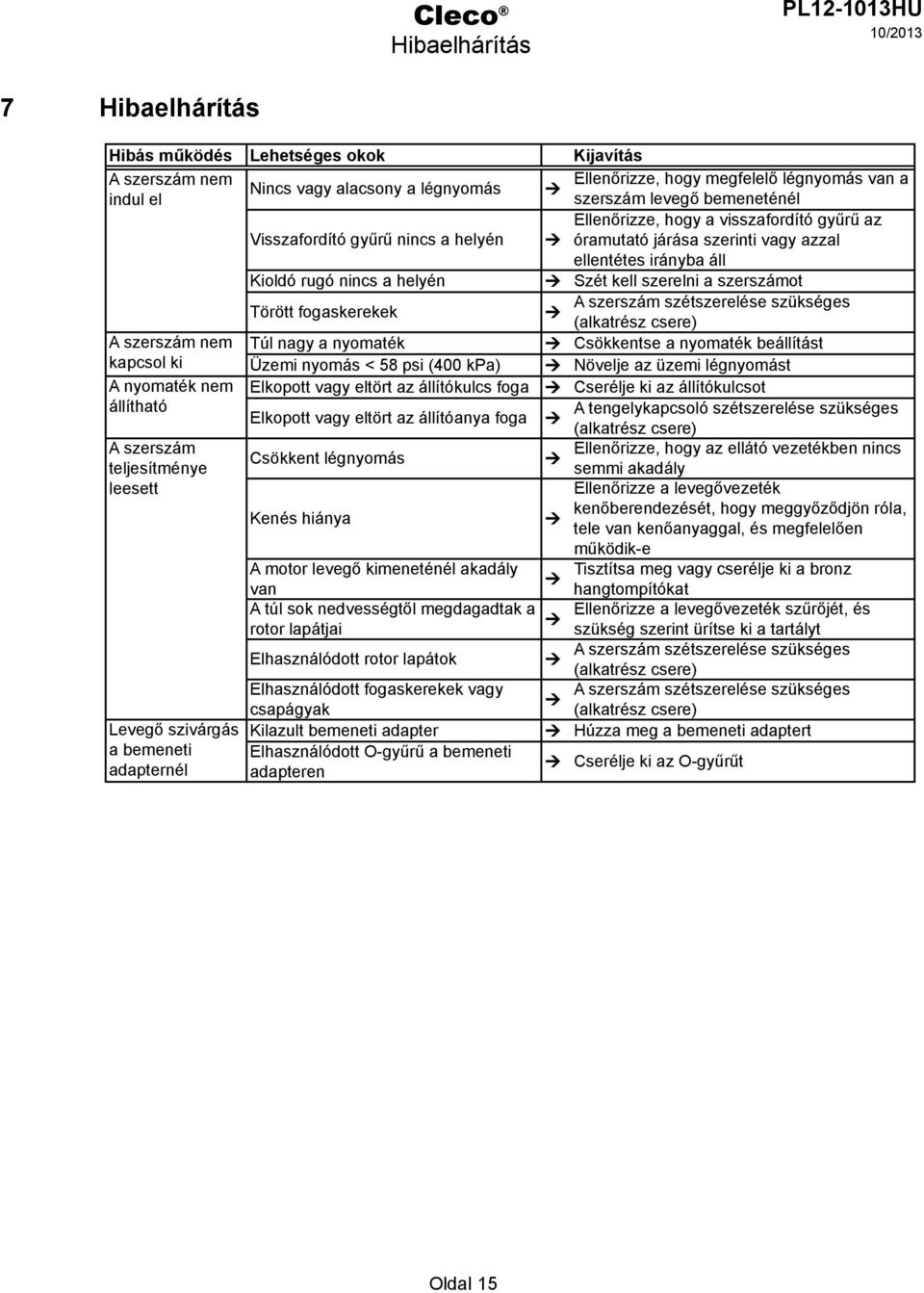

15 Cleco Hibaelhárítás P HU 7 Hibaelhárítás Hibás működés ehetséges okok Kijavítás A szerszám nem indul el Nincs vagy alacsony a légnyomás Ellenőrizze, hogy megfelelő légnyomás van a szerszám levegő bemeneténél Ellenőrizze, hogy a visszafordító gyűrű az Visszafordító gyűrű nincs a helyén óramutató járása szerinti vagy azzal ellentétes irányba áll Kioldó rugó nincs a helyén Szét kell szerelni a szerszámot Törött fogaskerekek A szerszám szétszerelése szükséges (alkatrész csere) A szerszám nem Túl nagy a nyomaték Csökkentse a nyomaték beállítást kapcsol ki Üzemi nyomás < 58 psi (400 kpa) Növelje az üzemi légnyomást A nyomaték nem Elkopott vagy eltört az állítókulcs foga Cserélje ki az állítókulcsot állítható A tengelykapcsoló szétszerelése szükséges Elkopott vagy eltört az állítóanya foga (alkatrész csere) A szerszám Ellenőrizze, hogy az ellátó vezetékben nincs Csökkent légnyomás teljesítménye semmi akadály leesett Ellenőrizze a levegővezeték Kenés hiánya kenőberendezését, hogy meggyőződjön róla, tele van kenőanyaggal, és megfelelően működik-e A motor levegő kimeneténél akadály Tisztítsa meg vagy cserélje ki a bronz evegő szivárgás a bemeneti adapternél van A túl sok nedvességtől megdagadtak a rotor lapátjai Elhasználódott rotor lapátok Elhasználódott fogaskerekek vagy csapágyak Kilazult bemeneti adapter Elhasználódott O-gyűrű a bemeneti adapteren hangtompítókat Ellenőrizze a levegővezeték szűrőjét, és szükség szerint ürítse ki a tartályt A szerszám szétszerelése szükséges (alkatrész csere) A szerszám szétszerelése szükséges (alkatrész csere) Húzza meg a bemeneti adaptert Cserélje ki az O-gyűrűt Oldal 15

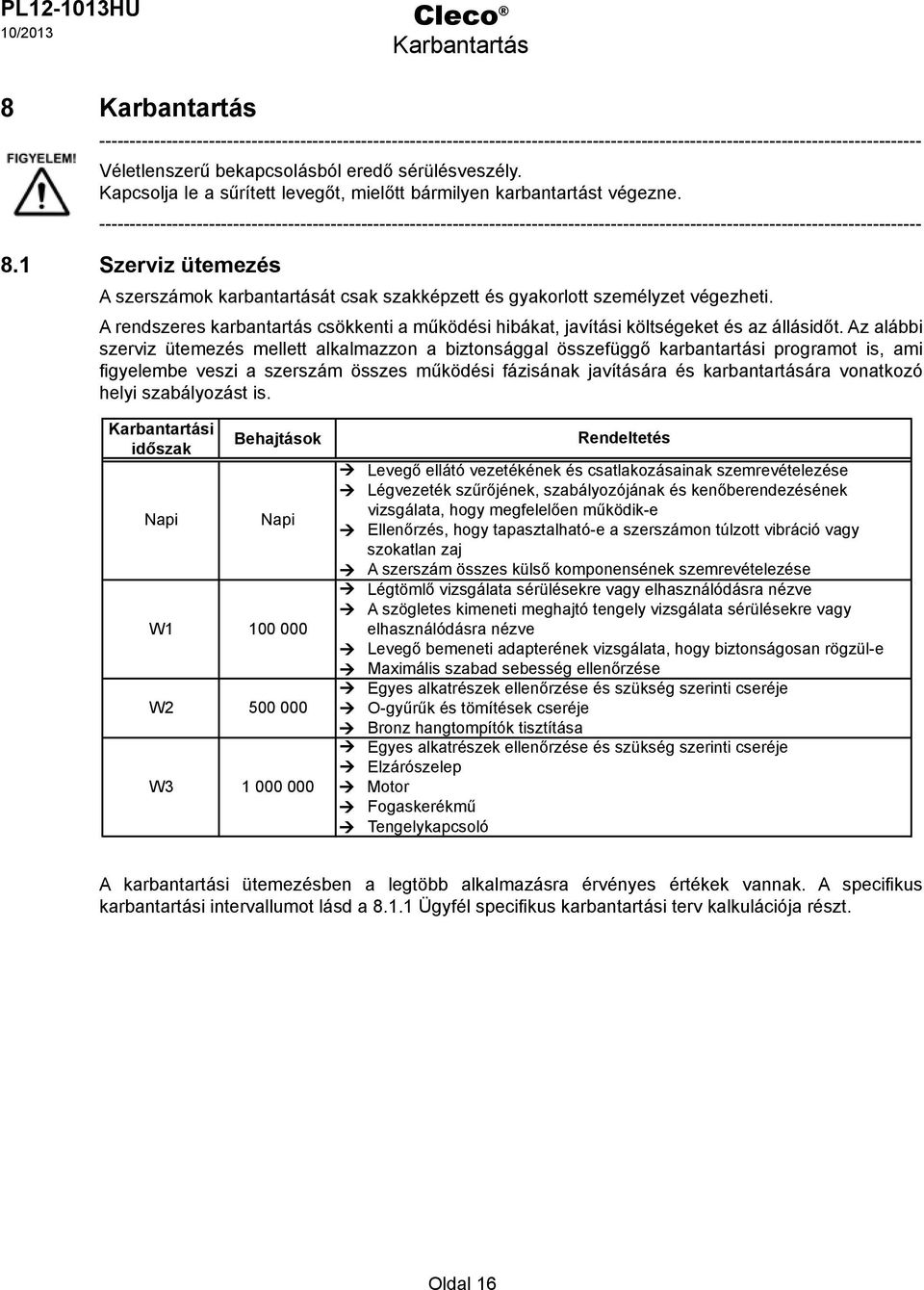

16 P HU Cleco Karbantartás 8 Karbantartás Véletlenszerű bekapcsolásból eredő sérülésveszély. Kapcsolja le a sűrített levegőt, mielőtt bármilyen karbantartást végezne Szerviz ütemezés A szerszámok karbantartását csak szakképzett és gyakorlott személyzet végezheti. A rendszeres karbantartás csökkenti a működési hibákat, javítási költségeket és az állásidőt. Az alábbi szerviz ütemezés mellett alkalmazzon a biztonsággal összefüggő karbantartási programot is, ami figyelembe veszi a szerszám összes működési fázisának javítására és karbantartására vonatkozó helyi szabályozást is. Karbantartási időszak Napi Behajtások Napi W W W Rendeltetés evegő ellátó vezetékének és csatlakozásainak szemrevételezése égvezeték szűrőjének, szabályozójának és kenőberendezésének vizsgálata, hogy megfelelően működik-e Ellenőrzés, hogy tapasztalható-e a szerszámon túlzott vibráció vagy szokatlan zaj A szerszám összes külső komponensének szemrevételezése égtömlő vizsgálata sérülésekre vagy elhasználódásra nézve A szögletes kimeneti meghajtó tengely vizsgálata sérülésekre vagy elhasználódásra nézve evegő bemeneti adapterének vizsgálata, hogy biztonságosan rögzül-e Maximális szabad sebesség ellenőrzése Egyes alkatrészek ellenőrzése és szükség szerinti cseréje O-gyűrűk és tömítések cseréje Bronz hangtompítók tisztítása Egyes alkatrészek ellenőrzése és szükség szerinti cseréje Elzárószelep Motor Fogaskerékmű Tengelykapcsoló A karbantartási ütemezésben a legtöbb alkalmazásra érvényes értékek vannak. A specifikus karbantartási intervallumot lásd a Ügyfél specifikus karbantartási terv kalkulációja részt. Oldal 16

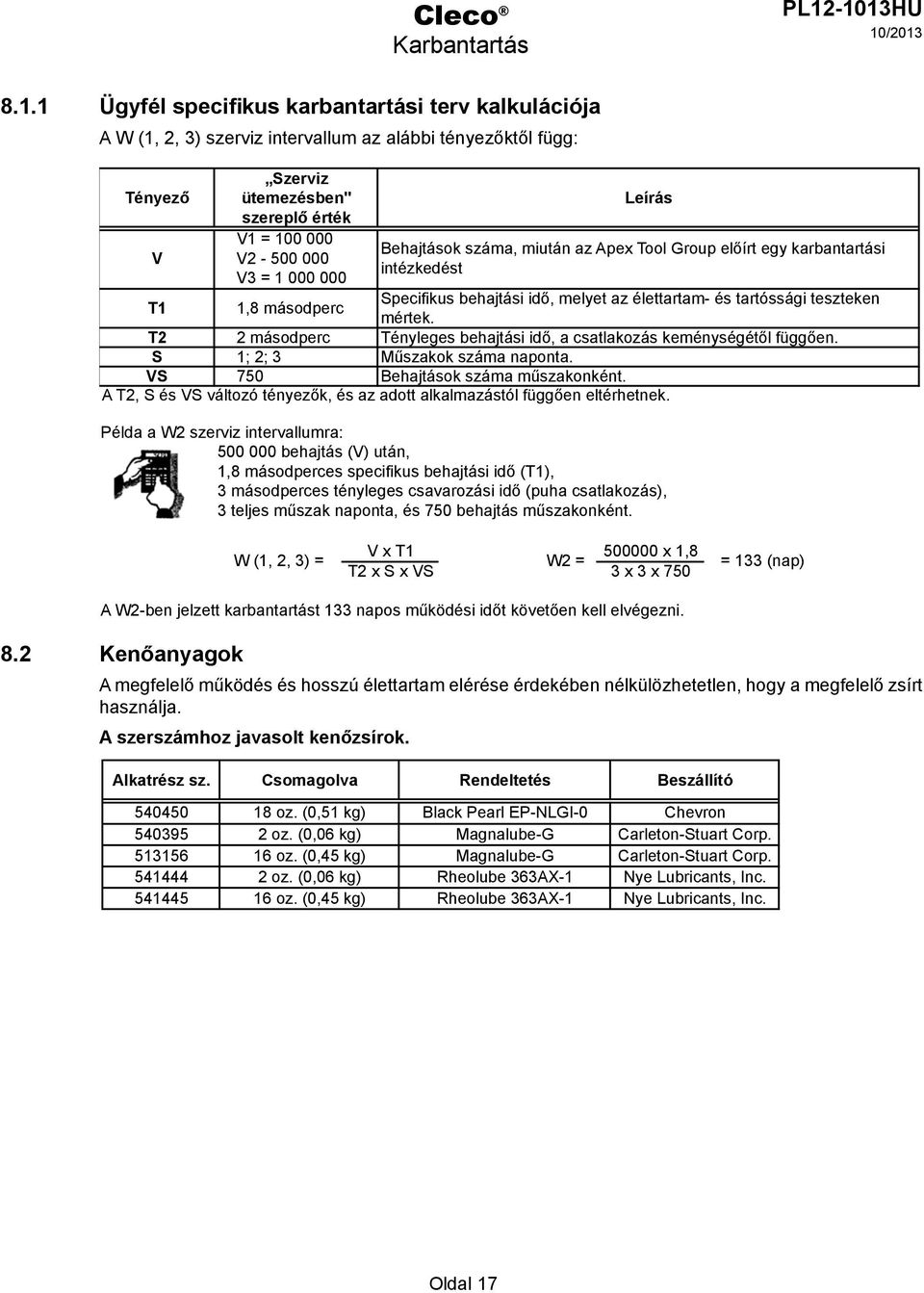

17 Cleco Karbantartás P HU Ügyfél specifikus karbantartási terv kalkulációja A W (1, 2, 3) szerviz intervallum az alábbi tényezőktől függ: Tényező Példa a W2 szerviz intervallumra: behajtás (V) után, 1,8 másodperces specifikus behajtási idő (T1), 3 másodperces tényleges csavarozási idő (puha csatlakozás), 3 teljes műszak naponta, és 750 behajtás műszakonként. 8.2 Kenőanyagok V Szerviz ütemezésben" szereplő érték V1 = V V3 = eírás Behajtások száma, miután az Apex Tool Group előírt egy karbantartási intézkedést T1 1,8 másodperc Specifikus behajtási idő, melyet az élettartam- és tartóssági teszteken mértek. T2 2 másodperc Tényleges behajtási idő, a csatlakozás keménységétől függően. S 1; 2; 3 Műszakok száma naponta. VS 750 Behajtások száma műszakonként. A T2, S és VS változó tényezők, és az adott alkalmazástól függően eltérhetnek. V x T x 1,8 W (1, 2, 3) = W2 = = 133 (nap) T2 x S x VS 3 x 3 x 750 A W2-ben jelzett karbantartást 133 napos működési időt követően kell elvégezni. A megfelelő működés és hosszú élettartam elérése érdekében nélkülözhetetlen, hogy a megfelelő zsírt használja. A szerszámhoz javasolt kenőzsírok. Alkatrész sz. Csomagolva Rendeltetés Beszállító oz. (0,51 kg) Black Pearl EP-NGI-0 Chevron oz. (0,06 kg) Magnalube-G Carleton-Stuart Corp oz. (0,45 kg) Magnalube-G Carleton-Stuart Corp oz. (0,06 kg) Rheolube 363AX-1 Nye ubricants, Inc oz. (0,45 kg) Rheolube 363AX-1 Nye ubricants, Inc. Oldal 17

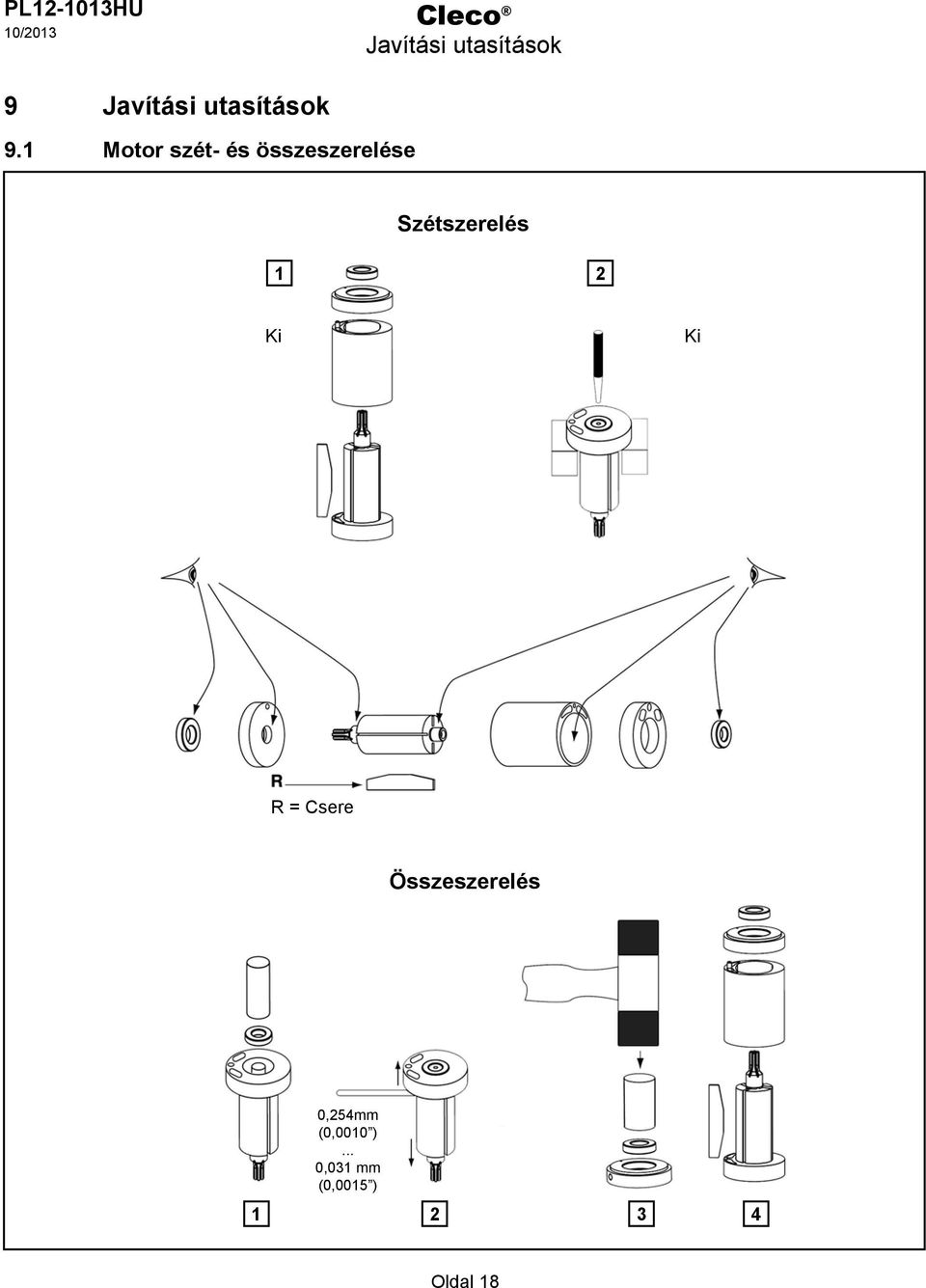

18 P HU Cleco Javítási utasítások 9 Javítási utasítások 9.1 Motor szét- és összeszerelése Szétszerelés 1 2 Ki Ki R = Csere Összeszerelés 0,254mm (0,0010 )... 0,031 mm (0,0015 ) Oldal 18

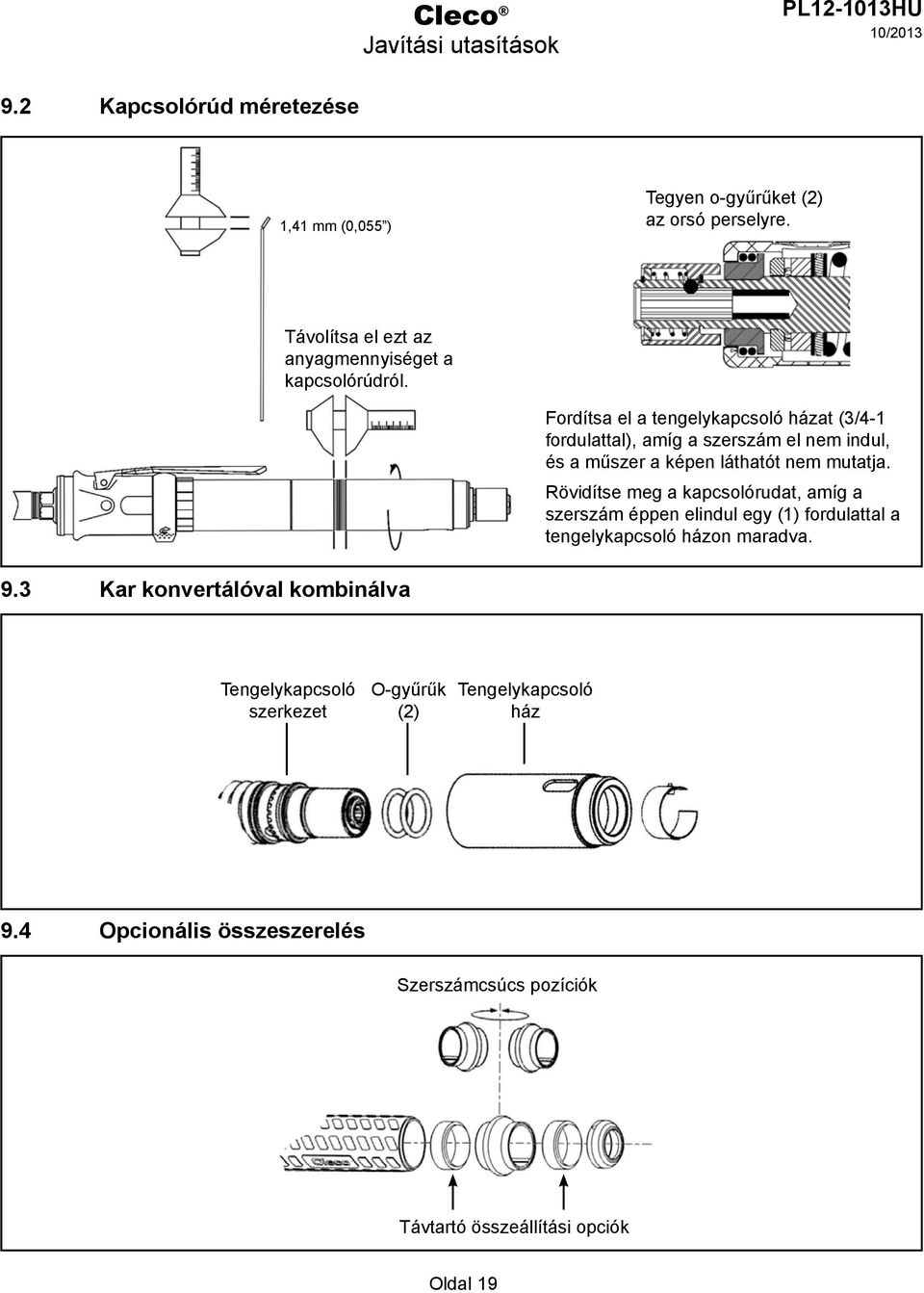

19 Cleco Javítási utasítások P HU 9.2 Kapcsolórúd méretezése 1,41 mm (0,055 ) Tegyen o-gyűrűket (2) az orsó perselyre. Távolítsa el ezt az anyagmennyiséget a kapcsolórúdról. Fordítsa el a tengelykapcsoló házat (3/4-1 fordulattal), amíg a szerszám el nem indul, és a műszer a képen láthatót nem mutatja. Rövidítse meg a kapcsolórudat, amíg a szerszám éppen elindul egy (1) fordulattal a tengelykapcsoló házon maradva. 9.3 Kar konvertálóval kombinálva Tengelykapcsoló szerkezet O-gyűrűk (2) Tengelykapcsoló ház 9.4 Opcionális összeszerelés Szerszámcsúcs pozíciók Távtartó összeállítási opciók Oldal 19

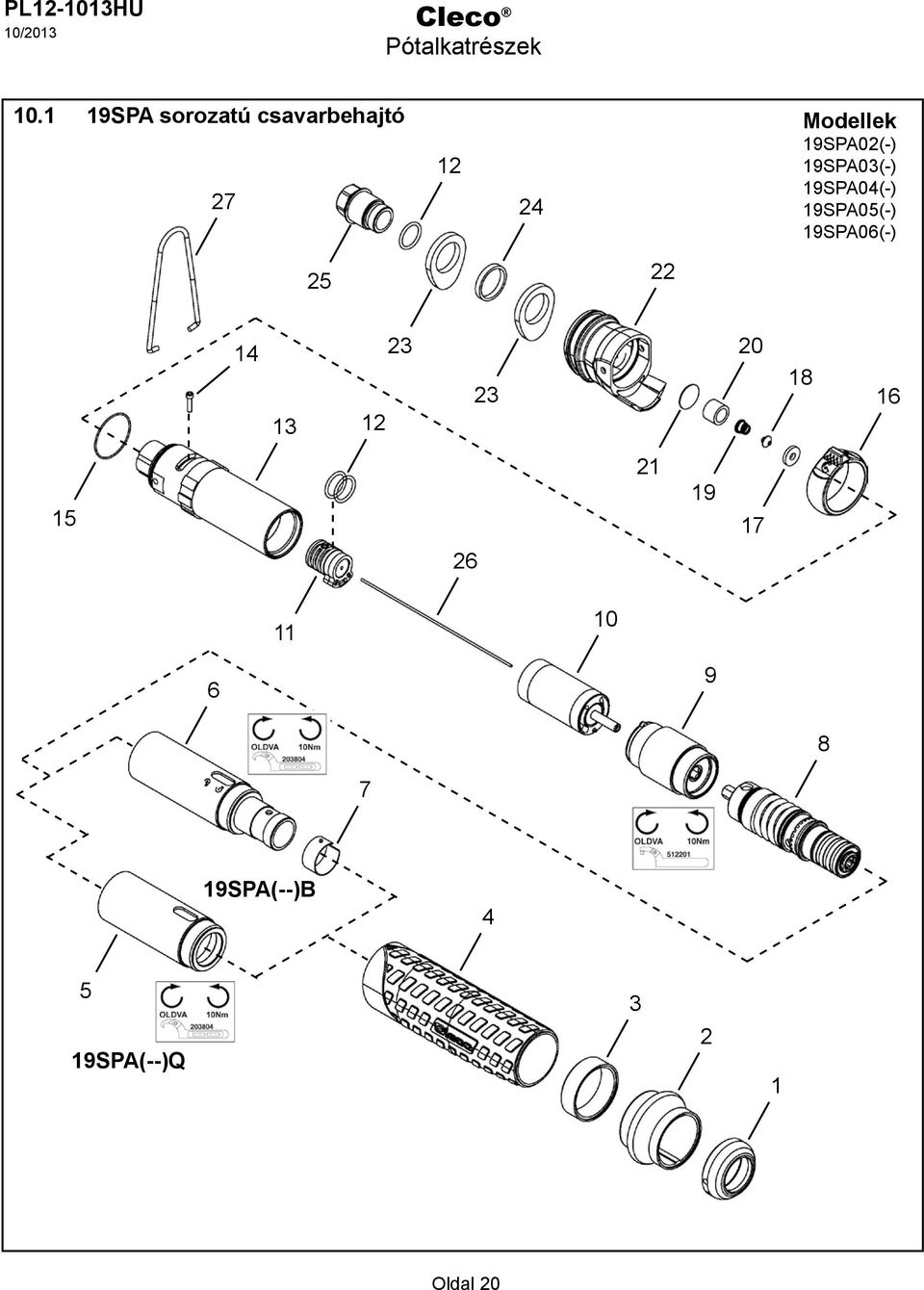

20 P HU Cleco Pótalkatrészek SPA sorozatú csavarbehajtó Modellek 19SPA02(-) 12 19SPA03(-) SPA04(-) 19SPA05(-) 19SPA06(-) SPA(--)B SPA(--)Q Oldal 20

21 Cleco Pótalkatrészek P HU SPA sorozatú csavarbehajtó Hiv szám # X HU eírás PT 1 Elülső anya Szerszámcsúcs táblázat 1 Távtartó Soros ház PT 1 Tengelykapcsoló ház PT 1 Tengelykapcsoló ház (ideértve a 7) Visszatartó kapocs 8 Illusztráció Clecomatic tengelykapcsoló szerkezet ("Q" modellek) Illusztráció Clecomatic tengelykapcsoló szerkezet ("B" modellek) illusztrációk 1 Fogaskerékhajtás szerkezetek 10 Illusztráció Motor szerkezet PT 1 Visszafordító szelep O-gyűrű Motorburkolat 14 B Imbuszfejű csavar (#2-56 x 3/8") O-gyűrű Visszafordító gyűrű Szeleptömítés Elzárószelep Szeleprugó Szelep persely Szűrő Markolat Bronz hangtompító Hangtompító távtartó Bemeneti adapter PT 1 1 Kapcsolórúd Felfüggesztés biztosító (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) 10.1 táblázat H i v. eírás # 19SPA02 19SPA05 # 19SPA03 # 19SPA04 19SPA06 3 Távtartó PT Oldal 21

22 P HU Cleco Pótalkatrészek SCA sorozatú csavarbehajtó Modellek 19SCA02(-) 19SCA03(-) 19SCA04(-) 19SCA05(-) 19SCA06(-) SCA(--)B SCA(--)Q Oldal 22

23 Cleco Pótalkatrészek P HU SPA sorozatú csavarbehajtó Hiv szám # X HU eírás PT 1 Elülső anya Szerszámcsúcs táblázat 1 Távtartó Soros ház PT 1 Tengelykapcsoló ház PT 1 Tengelykapcsoló ház (ideértve a 7) Visszatartó kapocs 8 Illusztráció Clecomatic tengelykapcsoló szerkezet ("Q" modellek) Illusztráció Clecomatic tengelykapcsoló szerkezet ("B" modellek) illusztrációk 1 Fogaskerékhajtás szerkezetek 10 Illusztráció Motor szerkezet PT 1 Visszafordító szelep O-gyűrű Motorburkolat 14 B Imbuszfejű csavar (#2-56 x 3/8") O-gyűrű Visszafordító gyűrű Szeleptömítés Elzárószelep Szeleprugó Szelep persely Szűrő Markolat Bronz hangtompító Hangtompító távtartó Bemeneti adapter PT 1 1 Kapcsolórúd Felfüggesztés biztosító (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) 10.2 táblázat H i v. eírás # 19SCA02 19SCA05 # 19SCA03 # 19SCA04 19SCA06 3 Távtartó PT Oldal 23

24 P HU Cleco Pótalkatrészek BPA sorozatú csavarbehajtó 24 Modellek 19BPA02(-) 19BPA03(-) 19BPA04(-) BPA05(-) 19BPA06(-) BPA(--)B 5 19BPA(--)Q Oldal 24

25 Cleco Pótalkatrészek P HU BPA sorozatú csavarbehajtó Hiv szám # X HU eírás PT 1 Elülső anya Szerszámcsúcs táblázat 1 Távtartó Ház PT 1 Tengelykapcsoló ház PT 1 Tengelykapcsoló ház (ideértve a 7) Visszatartó kapocs 8 Illusztráció Clecomatic tengelykapcsoló szerkezet ("Q" modellek) Illusztráció Clecomatic tengelykapcsoló szerkezet ("B" modellek) illusztrációk 1 Fogaskerékhajtás szerkezetek 10 Illusztráció Motor szerkezet Motorburkolat Persely Rugó Visszafordító szelep Szeg O-gyűrű Fedőgyűrű Szeleptömítés Elzárószelep Szeleprugó Szelep persely Szűrő Markolat Bronz hangtompító Hangtompító távtartó O-gyűrű Bemeneti adapter Felfüggesztés biztosító PT 1 1 Kapcsolórúd (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) 10.3 táblázat H i v. eírás # 19BPA02 19BPA05 # 19BPA03 # 19BPA04 19BPA06 3 Távtartó PT Oldal 25

26 P HU Cleco Pótalkatrészek 10.4 Motor szerkezet Oldal 26

27 Cleco Pótalkatrészek P HU 10.4 Motor szerkezet Hiv szám # X táblázat 1 Motor szerkezet Henger táblázat 1 Hátsó véglemez táblázat 1 Rotor PT 4 12 Rotor lapát Elülső véglemez Golyóscsapágy Első hengercsap Hátsó hengercsap HU eírás (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) 10.4 táblázat H i v. eírás # 19S(-)A02 19S(-)A04 # 19S(-)A03 # 19S(-)A05 19S(-)A06 -- Motor szerkezet PT PT PT 2 Hátsó véglemez Rotor H i v. eírás # 19B(-)A02 19B(-)A04 # 19B(-)A03 # 19B(-)A05 19B(-)A06 -- Motor szerkezet PT PT PT 2 Hátsó véglemez Rotor Oldal 27

28 P HU Cleco Pótalkatrészek PT Fogaskerékmű szerkezet Modellek 19BPA02(-) 19SCA02(-) 19SPA02(-) Kenés zsírral (18 oz. doboz) Fogaskerékmű szerkezet 2 4 Modellek 19BPA03(-) 19SCA03(-) 19SPA03(-) Kenés zsírral (18 oz. doboz) Oldal 28

29 Cleco Pótalkatrészek P HU PT Fogaskerékmű szerkezet Hiv szám # X PT 1 Fogaskerékház szerkezet (6.875:1) PT 1 Véglemez távtartó PT 3 6 Közlőkerék (16T) PT 1 Nyitott kereszttengely Fogaskerékház Golyóscsapágy Visszatartó rugó HU eírás (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) (T) Fog Fogaskerékmű szerkezet Hiv szám # X Fogaskerékház szerkezet Véglemez távtartó Tűgörgő Kereszttengely Közlőkerék (18/9T) Fogaskerékház Golyóscsapágy Visszatartó rugó HU eírás (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) (T) Fog Oldal 29

30 P HU Cleco Pótalkatrészek PT Fogaskerékmű szerkezet Modellek 19BPA04(-) 19SCA04(-) 19SPA04(-) Kenés zsírral (18 oz. doboz) PT Fogaskerékmű szerkezet Modellek 19BPA05(-) 19SCA05(-) 19SPA05(-) Kenés zsírral (18 oz. doboz) Oldal 30

31 Cleco Pótalkatrészek P HU PT Fogaskerékmű szerkezet Hiv szám # X PT 1 Fogaskerékház szerkezet (17.256:1) PT 1 Véglemez távtartó Meghajtó fogaskerék Fogaskerékház Visszatartó rugó Golyóscsapágy PT 1 Nyitott kereszttengely PT 6 12 Közlőkerék (14T) PT 1 Nyitott kereszttengely HU eírás (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) (T) Fog PT Fogaskerékmű szerkezet Hiv szám # X PT 1 Fogaskerékház szerkezet (28.484:1) PT 1 Véglemez távtartó Fogaskerékház Visszatartó rugó Golyóscsapágy PT 3 6 Közlőkerék (14T) PT 1 Nyitott kereszttengely PT 1 Nyitott kereszttengely PT 3 6 Közlőkerék (16T) HU eírás (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) (T) Fog Oldal 31

32 P HU Cleco Pótalkatrészek PT Fogaskerékmű szerkezet 1 Modellek 19BPA06(-) 19SCA06(-) 19SPA06(-) Kenés zsírral (18 oz. doboz) Oldal 32

33 Cleco Pótalkatrészek P HU PT Fogaskerékmű szerkezet Hiv szám # X PT 1 Fogaskerékház szerkezet (70.680:1) PT 1 Véglemez távtartó Meghajtó fogaskerék Fogaskerékház Visszatartó rugó Golyóscsapágy PT 2 Nyitott kereszttengely PT 9 18 Közlőkerék (14T) PT 1 Nyitott kereszttengely HU eírás (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) (T) Fog Oldal 33

34 P HU Cleco Pótalkatrészek PT Clecomatic tengelykapcsoló szerkezet PT Clecomatic tengelykapcsoló szerkezet Modellek 19BPA(--)Q 19SCA(--)Q 19SPA(--)Q Kenés zsírral (18 oz. doboz) Oldal 34

35 Cleco Pótalkatrészek P HU PT Clecomatic tengelykapcsoló szerkezet PT Clecomatic tengelykapcsoló szerkezet Hiv szám # X táblázat 1 Tengelykapcsoló szerkezet O-gyűrű PT 1 Tengelykapcsoló bütyök Acélgolyó (0,094-es átmérő) Golyó visszatartó dugó Csúszó visszaállító rugó Kapcsoló csúszka PT 1 Csap Visszaállító szeg PT 1 3 Visszaállító rugó Visszaállító rugó ütköző PT 1 Tengelykapcsoló orsó Acélgolyó (0,156-os átmérő) Acélgolyó (0,125-ös átmérő) Acélgolyó (0,250-es átmérő) PT 1 Meghajtott bütyök táblázat 1 1 Nyomatékrugó PT 1 Zárógyűrű Állító anya PT 1 Orsó persely Visszatartó rugó PT 1 1 Kioldó perem PT 1 3 Kioldó perem rugó Kioldó perem alátét Kioldó perem visszatartó gyűrű HU eírás (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) táblázat H i v. eírás # 19(--)A02Q 19(--)A03Q # 19(--)A04Q 19(--)A05Q 19(--)A06Q Tengelykapcsoló PT PT szerkezet Nyomaték rugó (zöld) PT Nyomaték rugó (fehér) PT Oldal 35

36 P HU Cleco Pótalkatrészek PT Clecomatic tengelykapcsoló szerkezet PT Clecomatic tengelykapcsoló szerkezet Modellek 19BPA(--)B 19SCA(--)B 19SPA(--)B * * * Megjegyzés: Nem része a tengelykapcsoló szerkezetnek Kenés zsírral (18 oz. doboz) Oldal 36

37 Cleco Pótalkatrészek P HU PT Clecomatic tengelykapcsoló szerkezet PT Clecomatic tengelykapcsoló szerkezet Hiv szám # X HU eírás táblázat 1 Tengelykapcsoló szerkezet (ideértve a 1-17 hiv. számokat) O-gyűrű PT 1 3 Tengelykapcsoló visszaállító rugó Kapcsoló csúszka Csúszó visszaállító rugó Állító anya PT 1 Csap Acélgolyó (0,250-es átmérő) Acélgolyó (0,156-os átmérő) Acélgolyó (0,094-es átmérő) Visszaállító szeg Golyó visszatartó dugó Visszaállító rugó ütköző PT 1 Zárógyűrű PT 1 Meghajtott bütyök PT 1 Tengelykapcsoló bütyök PT 1 Tengelykapcsoló orsó táblázat 1 1 Nyomatékrugó Acélgolyó (0,125-ös átmérő) - nem része a tengelykapcsoló szerkezetnek Golyó visszatartó kapocs - nem része a tengelykapcsoló szerkezetnek (#) Mennyiség (X) Javasolt pótalkatrészek (az itt szereplő mennyiségek az 1-5 működő szerszámokon alapulnak) táblázat H i v. eírás # 19(--)A02B 19(--)A03B # 19(--)A04B 19(--)A05B 19(--)A06B Tengelykapcsoló PT PT szerkezet Nyomaték rugó (zöld) PT Nyomaték rugó (fehér) PT Oldal 37

38 P HU Cleco Műszaki adatok 11 Műszaki adatok BPA specifikációk Soros indító nyomógomb - Gomb visszafordító Nyomatéktartomány Szerszám és rugóválasztás Szabad Hosszúság Súly Modellszám nyomatéktartomány sebesség Zöld Fehér Narancs (rpm) inch-font Nm inch-font Nm inch-font Nm inch-font Nm inch mm font kg Gyorscserés tokmány 19BPA02Q ,6-1, ,6-1, , ,4 0,6 19BPA03Q ,6-2, ,6-2, , ,4 0,6 19BPA04Q ,1-4, ,1-2, ,7-4, , ,3 0,6 19BPA05Q ,1-5, ,1-2,1 15,38 1,7-4, , , BPA06Q ,1-5, ,1-2,1 15,38 1,7-4, , ,5 0,7 Szerszámhegy és kereső 19BPA02B ,6-2, ,6-1, , ,4 0,6 19BPA03B ,6-2, ,6-2, , ,4 0,6 19BPA04B ,1-4, ,1-2, ,7-4, , ,3 0,6 19BPA05B ,1-5, ,1-2,1 15,38 1,7-4, , , BPA06B ,1-5, ,1-2,1 15,38 1,7-4, , ,5 0,7 Standard / Felszerelt rugó Opcionális / Felszerelt rugó SCA specifikációk Soros karos indító nyomógomb - Visszafordító gyűrű Nyomatéktartomány Szerszám és rugóválasztás Szabad Hosszúság Súly Modellszám nyomatéktartomány sebesség Zöld Fehér Narancs (rpm) inch-font Nm inch-font Nm inch-font Nm inch-font Nm inch mm font kg Gyorscserés tokmány 19SCA02Q ,6-1, ,6-1, , ,5 0,7 19SCA03Q ,6-2, ,6-2, , ,5 0,7 19SCA04Q ,1-4, ,1-2, ,7-4, , ,5 0,7 19SCA05Q ,1-5, ,1-2,1 15,38 1,7-4, , ,6 0,7 19SCA06Q ,1-5, ,1-2,1 15,38 1,7-4, , ,6 0,7 Szerszámhegy és kereső 19SCA02B ,6-2, ,6-1, , ,5 0,7 19SCA03B ,6-2, ,6-2, , ,5 0,7 19SCA04B ,1-4, ,1-2, ,7-4, , ,5 0,7 19SCA05B ,1-5, ,1-2,1 15,38 1,7-4, , ,6 0,7 19SCA06B ,1-5, ,1-2,1 15,38 1,7-4, , ,6 0,7 Standard / Felszerelt rugó Opcionális / Felszerelt rugó Oldal 38

39 Cleco Műszaki adatok P HU SPA specifikációk Soros indító nyomógomb - Visszafordító gyűrű Nyomatéktartomány Szerszám és rugóválasztás Szabad Hosszúság Súly Modellszám nyomatéktartomány sebesség Zöld Fehér Narancs (rpm) inch-font Nm inch-font Nm inch-font Nm inch-font Nm inch mm font kg Gyorscserés tokmány 19SPA02Q ,6-1, ,6-1, , ,4 0,6 19SPA03Q ,6-2, ,6-2, , ,4 0,6 19SPA04Q ,1-4, ,1-2, ,7-4, , ,3 0,6 19SPA05Q ,1-5, ,1-2,1 15,38 1,7-4, , , SPA06Q ,1-5, ,1-2,1 15,38 1,7-4, , ,5 0,7 Szerszámhegy és kereső 19SPA02B ,6-1, ,6-1, , ,4 0,6 19SPA03B ,6-2, ,6-2, , ,4 0,6 19SPA04B ,1-4, ,1-2, ,7-4, , ,3 0,6 19SPA05B ,1-5, ,1-2,1 15,38 1,7-4, , , SPA06B ,1-5, ,1-2,1 15,38 1,7-4, , ,5 0,7 Standard / Felszerelt rugó Opcionális / Felszerelt rugó Oldal 39

40 P HU Cleco Szerviz 12 Szerviz 12.1 Cserealkatrészek Csak eredeti Cleco cserealkatrészeket használjon. Ha ezt elmulasztja, az a teljesítmény csökkenéséhez és megnövekedett szervizigényhez vezethet. Ha a felhasznált cserealkatrészeket nem az Apex Tool Group gyártotta vagy hagyta jóvá, a szerszám jótállása megszűnik Szerszám javítások A berendezést csak szakképzett és gyakorlott személyzet javíthatja Jótállási javítások A jótállási javításokat hivatalos Apex Tool Group szervizközpontban kell elvégeztetni. A jótállási igényével forduljon a helyi képviselethez segítségért. Oldal 40

41 Cleco Ártalmatlanítás P HU 13 Ártalmatlanítás Helytelen ártalmatlanításból eredő sérülések és környezeti kár. A szerszám komponensei és kiegészítő anyagai egészségügyi- és környezeti kockázatot hordoznak magukban. Ú A kiegészítő anyagokat (olajak, zsírok) leeresztéskor gyűjtse össze, és megfelelően ártalmatlanítsa. Ú Válogassa szét a csomagolás anyagait, és ártalmatlanítsa őket megfelelően. Ú Tartsa be az összes vonatkozó helyi szabályozást. Tartsa be a szerszám összes komponensére és a csomagolására vonatkozó helyi ártalmatlanítási szabályozást Oldal 41

42

43

44 Értékesítési és szervizközpontok Megjegyzés: Előfordulhat, hogy nem minden helyen javítják az összes szerszámot. A szervizigényét fogadni tudó megfelelő létesítménnyel kapcsolatban érdeklődjön a legközelebbi Értékesítési és szervizközpontban. Detroit, Michigan Apex Tool Group Értékesítési és szervizközpont 2630 Superior Court Auburn Hills, MI Tel: (248) Fax: (248) Houston, Texas Apex Tool Group Értékesítési és szervizközpont 6550 West Sam Houston Parkway North, Suite 200 Houston, TX Tel: (713) Fax: (713) exington, South Carolina Apex Tool Group 670 Industrial Drive exington, SC Tel: (800) Tel: (803) Fax: (803) os Angeles, California Apex Tool Group Értékesítési és szervizközpont 6881 Stanton Avenue Unit B Buena Park, CA Tel: (714) Fax: (714) Seattle, Washington Apex Tool Group Értékesítési és szervizközpont nd Avenue N.E Redmond, WA Tel: (425) Fax: (425) York, Pennsylvania Apex Tool Group Értékesítési és szervizközpont 3990 East Market Street York, PA Tel: (717) Fax: (717) Brazília Apex Tool Group Értékesítési és szervizközpont Av. iberdade, 4055 Zona Industrial - Iporanga Sorocaba SP Brazil Tel: Fax: Kanada Apex Tool Group Értékesítési és szervizközpont 7631 Bath Road Mississauga, Ont. 4T 3T1 Kanada Tel: (866) Tel: (905) Kína Cooper (China) Co., td. Apex Tool Group, C vállalat 955 Sheng i Road, Heqing Pudong, Shanghai Kína Tel: Fax: Nagy-Britannia Apex Tool Group GmbH & Co. OHG C/O Spline Gauges Piccadilly, Tamworth Staffordshire B78 2ER United Kingdom Tel: Fax: +44 (1827) Franciaország Apex Tool Group S.N.C. 25 rue Maurice Chevalier B.P Ozoir-a-Ferrière Cedex, France Tel: +33 (1) Fax: +33 (1) Németország Apex Tool Group GmbH & Co. OHG Industriestraße Westhausen Németország Tel: +49 (0) Fax: +49 (0) Magyarország Apex Tool Group Hungaria Kft Platánfa u Győr Magyarország Tel: Fax: +36 (96) India Apex Power Tools India Private imited Gala No. 1, Plot No. 5 S. No. 234, 235 & 245 Indialand Global Industrial Park Taluka-Mulsi, Phase I Hinjawadi, Pune Maharashtra, India Mexikó Apex Tool Group México S. de R.. de C.V. Vialidad El Pueblito #103 Parque Industrial Querétaro Querétaro, QRO Mexikó Tel: +52 (442) Fax: +52 (442) Apex Tool Group, C 1000 ufkin Road Apex, NC Telefon: Fax: P HU/Készült: USA /Copyright Apex Tool Group, C
