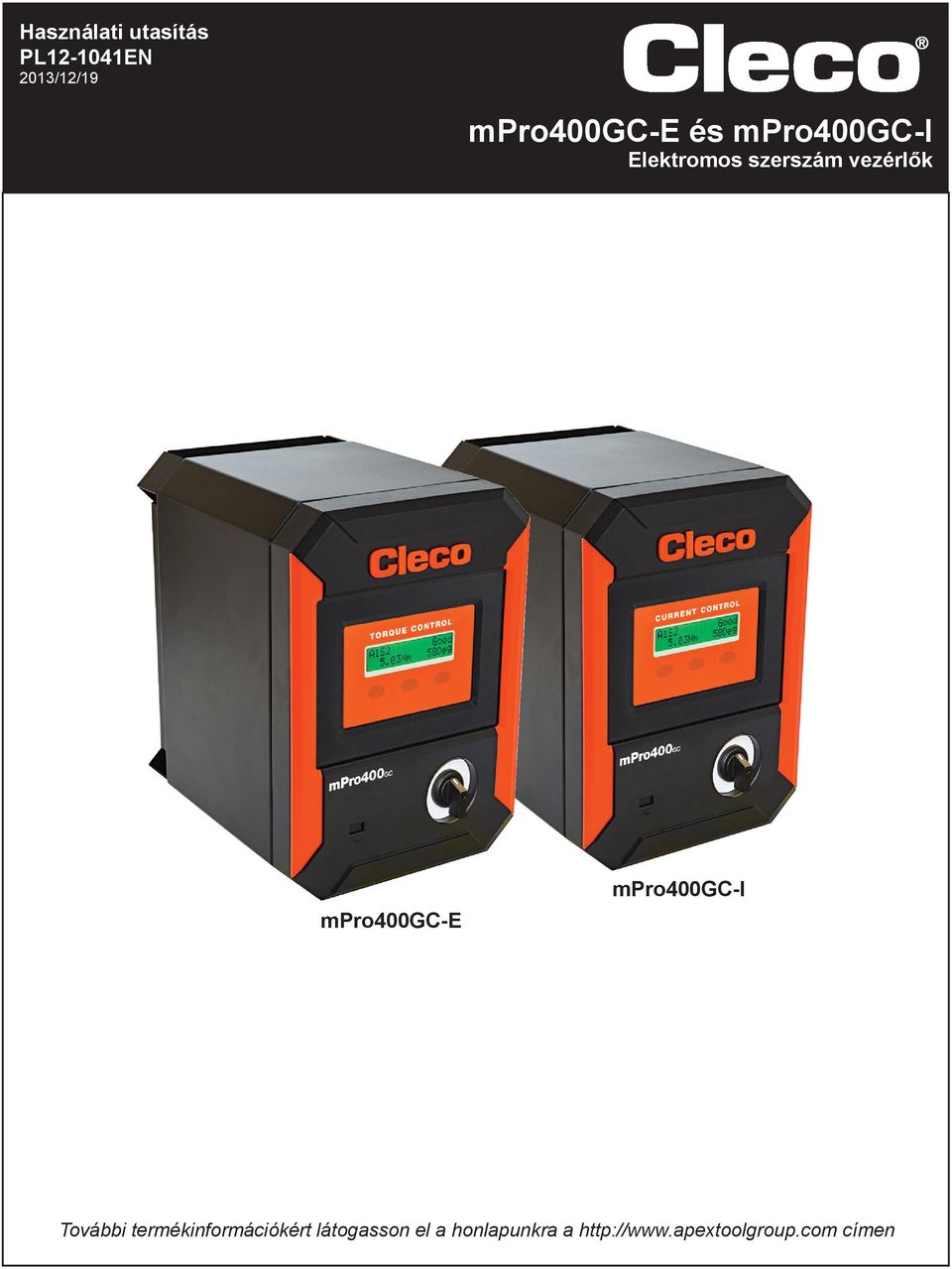

1 Használati utasítás PL EN mpro400gc-e és mpro400gc-i Elektromos szerszám vezérlők mpro400gc-e mpro400gc-i További termékinformációkért látogasson el a honlapunkra a címen

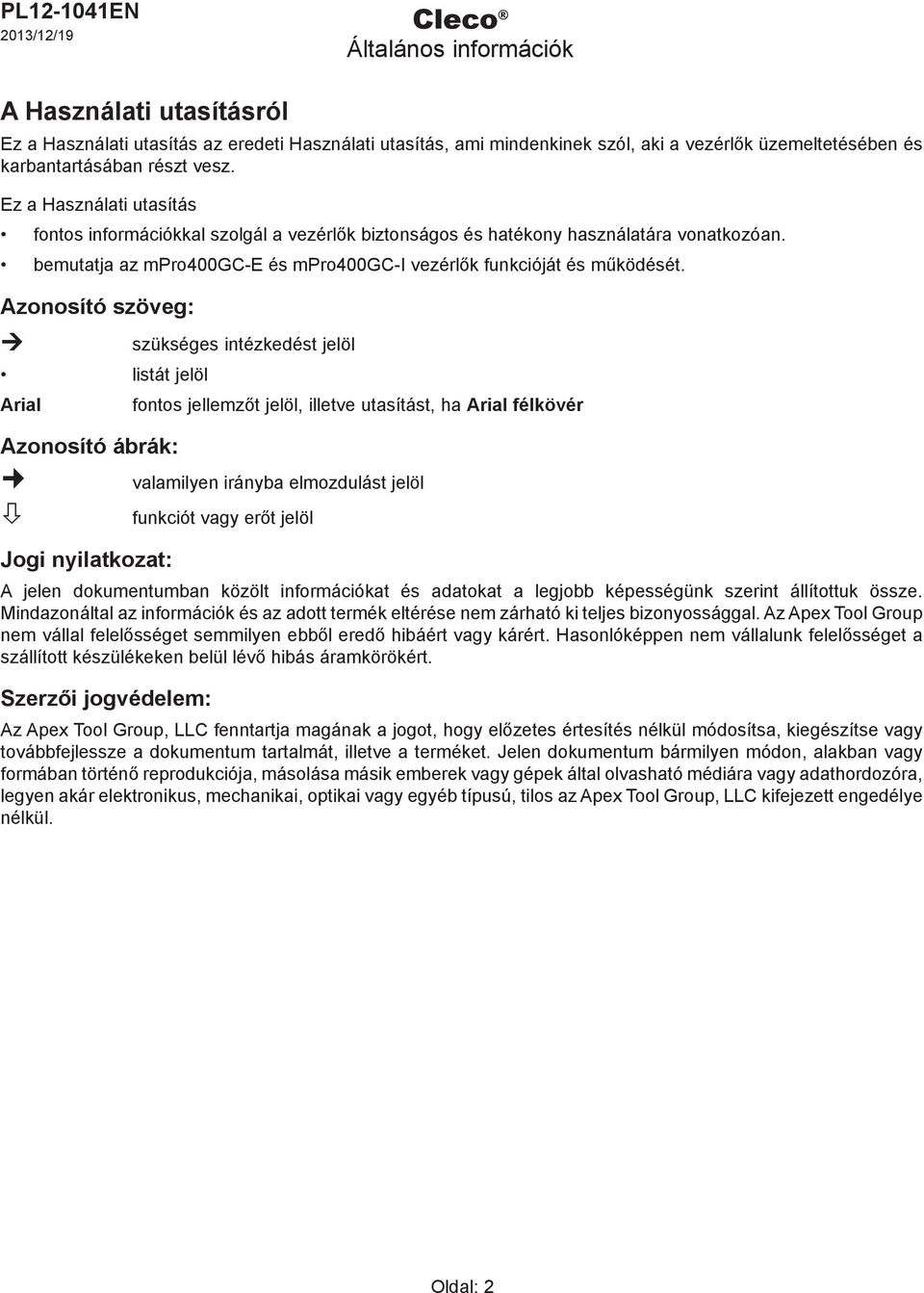

2 PL EN Cleco Általános információk A Használati utasításról Ez a Használati utasítás az eredeti Használati utasítás, ami mindenkinek szól, aki a vezérlők üzemeltetésében és karbantartásában részt vesz. Ez a Használati utasítás fontos információkkal szolgál a vezérlők biztonságos és hatékony használatára vonatkozóan. bemutatja az mpro400gc-e és mpro400gc-i vezérlők funkcióját és működését. Azonosító szöveg: Ú listát jelöl Arial szükséges intézkedést jelöl fontos jellemzőt jelöl, illetve utasítást, ha Arial félkövér Azonosító ábrák: valamilyen irányba elmozdulást jelöl ò funkciót vagy erőt jelöl Jogi nyilatkozat: A jelen dokumentumban közölt információkat és adatokat a legjobb képességünk szerint állítottuk össze. Mindazonáltal az információk és az adott termék eltérése nem zárható ki teljes bizonyossággal. Az Apex Tool Group nem vállal felelősséget semmilyen ebből eredő hibáért vagy kárért. Hasonlóképpen nem vállalunk felelősséget a szállított készülékeken belül lévő hibás áramkörökért. Szerzői jogvédelem: Az Apex Tool Group, LLC fenntartja magának a jogot, hogy előzetes értesítés nélkül módosítsa, kiegészítse vagy továbbfejlessze a dokumentum tartalmát, illetve a terméket. Jelen dokumentum bármilyen módon, alakban vagy formában történő reprodukciója, másolása másik emberek vagy gépek által olvasható médiára vagy adathordozóra, legyen akár elektronikus, mechanikai, optikai vagy egyéb típusú, tilos az Apex Tool Group, LLC kifejezett engedélye nélkül. Oldal: 2

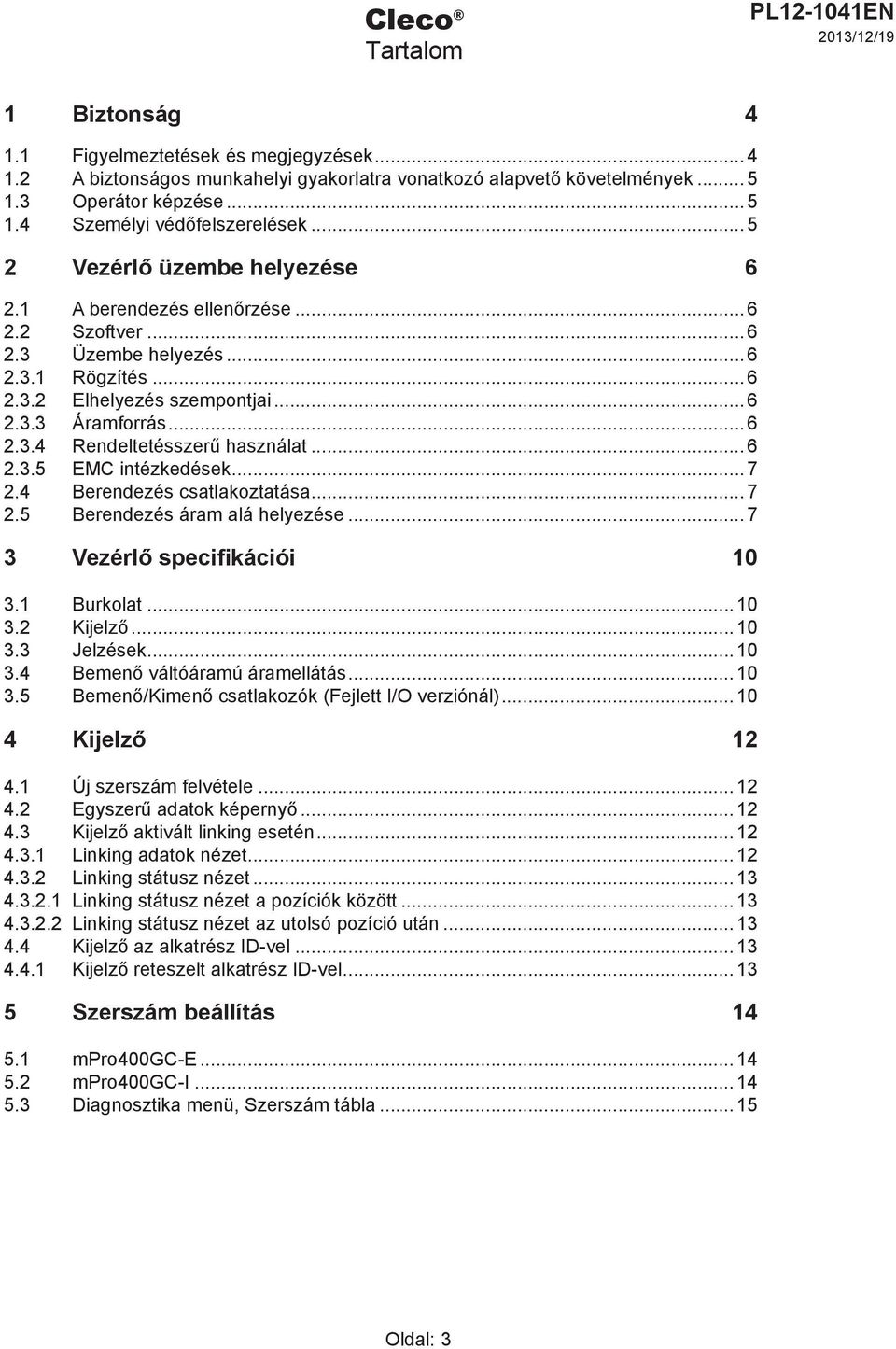

3 Cleco Tartalom PL EN 1 Biztonság Figyelmeztetések és megjegyzések A biztonságos munkahelyi gyakorlatra vonatkozó alapvető követelmények Operátor képzése Személyi védőfelszerelések Vezérlő üzembe helyezése A berendezés ellenőrzése Szoftver Üzembe helyezés Rögzítés Elhelyezés szempontjai Áramforrás Rendeltetésszerű használat EMC intézkedések Berendezés csatlakoztatása Berendezés áram alá helyezése Vezérlő specifikációi Burkolat Kijelző Jelzések Bemenő váltóáramú áramellátás Bemenő/Kimenő csatlakozók (Fejlett I/O verziónál) Kijelző Új szerszám felvétele Egyszerű adatok képernyő Kijelző aktivált linking esetén Linking adatok nézet Linking státusz nézet Linking státusz nézet a pozíciók között Linking státusz nézet az utolsó pozíció után Kijelző az alkatrész ID-vel Kijelző reteszelt alkatrész ID-vel Szerszám beállítás mpro400gc-e mpro400gc-i Diagnosztika menü, Szerszám tábla...15 Oldal: 3

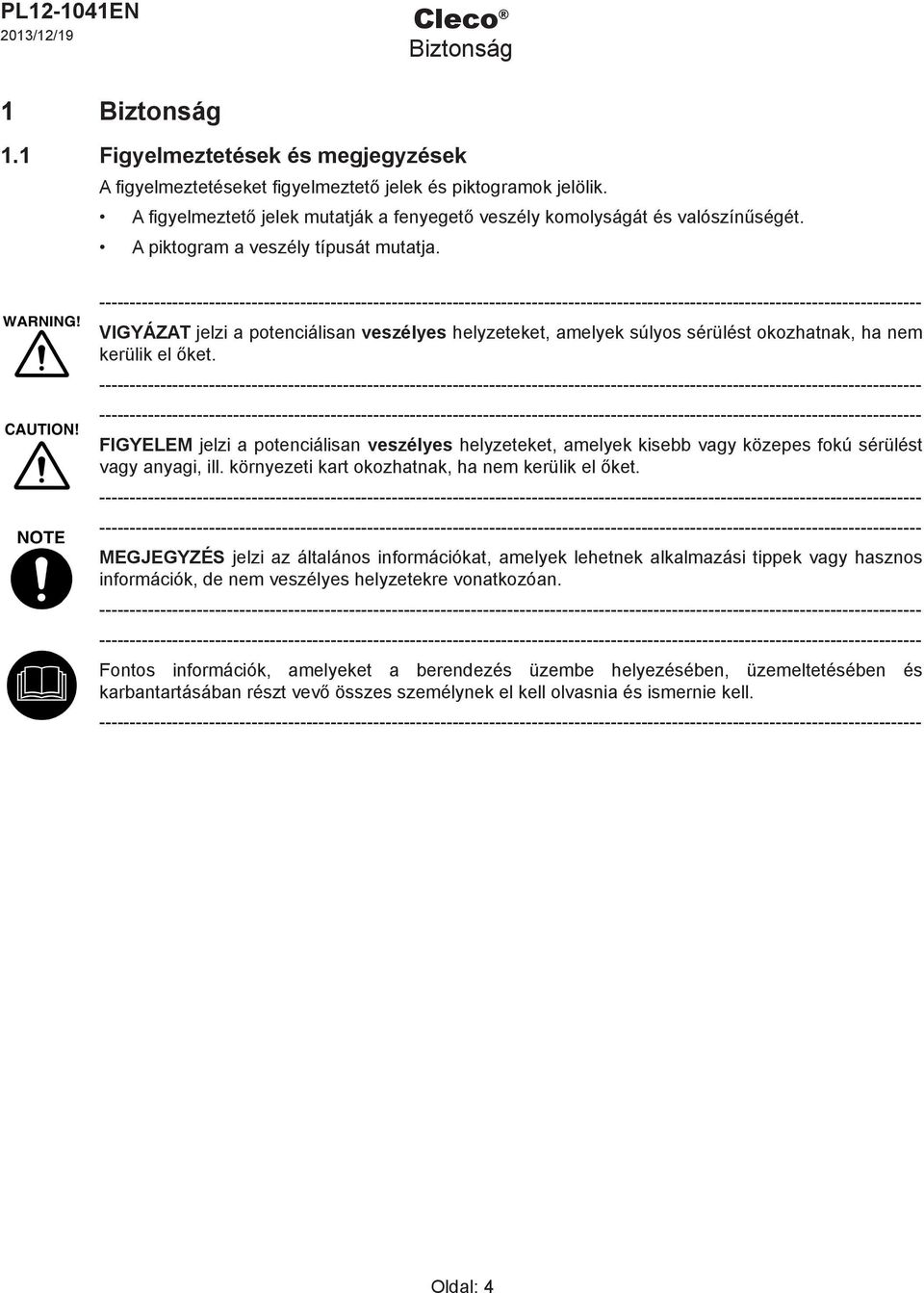

4 PL EN Cleco Biztonság 1 Biztonság 1.1 Figyelmeztetések és megjegyzések A figyelmeztetéseket figyelmeztető jelek és piktogramok jelölik. A figyelmeztető jelek mutatják a fenyegető veszély komolyságát és valószínűségét. A piktogram a veszély típusát mutatja. VIGYÁZAT jelzi a potenciálisan veszélyes helyzeteket, amelyek súlyos sérülést okozhatnak, ha nem kerülik el őket. FIGYELEM jelzi a potenciálisan veszélyes helyzeteket, amelyek kisebb vagy közepes fokú sérülést vagy anyagi, ill. környezeti kart okozhatnak, ha nem kerülik el őket. MEGJEGYZÉS jelzi az általános információkat, amelyek lehetnek alkalmazási tippek vagy hasznos információk, de nem veszélyes helyzetekre vonatkozóan. Fontos információk, amelyeket a berendezés üzembe helyezésében, üzemeltetésében és karbantartásában részt vevő összes személynek el kell olvasnia és ismernie kell. Oldal: 4

5 Cleco Biztonság PL EN 1.2 A biztonságos munkahelyi gyakorlatra vonatkozó alapvető követelmények A vezérlők üzembe helyezésében, üzemeltetésében és karbantartásában részt vevő összes személynek el kell olvasnia és ismernie kell a kézikönyvben szereplő összes biztonsági utasítást. Az utasítások be nem tartása súlyos sérülést vagy anyagi kárt okozhat. A biztonsági utasításokat nem mindenre kiterjedőnek szántuk. Tanulmányozza és tartsa be az összes vonatkozó helyi, nemzeti és nemzetközi jogszabályt. Munkaterület: Ú Gondoskodjon róla, hogy legyen elég hely a munkaterületen. Ú Tartsa tisztán a munkaterületet. Ú A munkaterület legyen jól szellőző. Személyzet és berendezés biztonsága: Az elektromos áramütés vagy égési sérülés veszélyének elkerülése érdekében be kell tartani az alábbi utasításokat. Az utasítások be nem tartása miatt megsérülhet a vezérlő is, ami érvényteleníti a fennálló jótállást. Ú Ne helyezze áram alá a berendezést, amíg nem végezte el megfelelően a teljes csatlakoztatását. Ú A berendezést jóváhagyott és megfelelően földelt csatlakozó aljzathoz kell csatlakoztatni. Ú Minden berendezést szigetelt vezetékkel kell az áramforráshoz csatlakoztatni. Ú Ellenőrizze, hogy a főkapcsoló OFF állásban van, mielőtt csatlakoztatná a tápkábelt. Bár az alábbi utasítások nem kötelező érvényűek, erősen javasoljuk őket, hogy a berendezés biztonságosan üzemeljen. Ú Használjon szigetelő transzformátort és túlfeszültség korlátozót a bemenő szigetelt vezetéken. Ú Használjon túlméretezett ellátó vezetékeket, hogy csökkentse az elektromos zajt és feszültségesést. 1.3 Operátor képzése A vezérlő üzemeltetése előtt minden operátort megfelelően ki kell képezni. Az mpro400sc sorozatú vezérlőket kizárólag szakképzett személyzet javíthatja. 1.4 Személyi védőfelszerelések Munka közben Viseljen szemvédőt, hogy megvédje magát a repülő fémforgácsoktól Viseljen hallásvédőt Sérülésveszély a mozgó berendezésbe beszorulás miatt Viseljen hajhálót Viseljen szorosan záródó ruházatot Ne viseljen ékszereket Oldal: 5

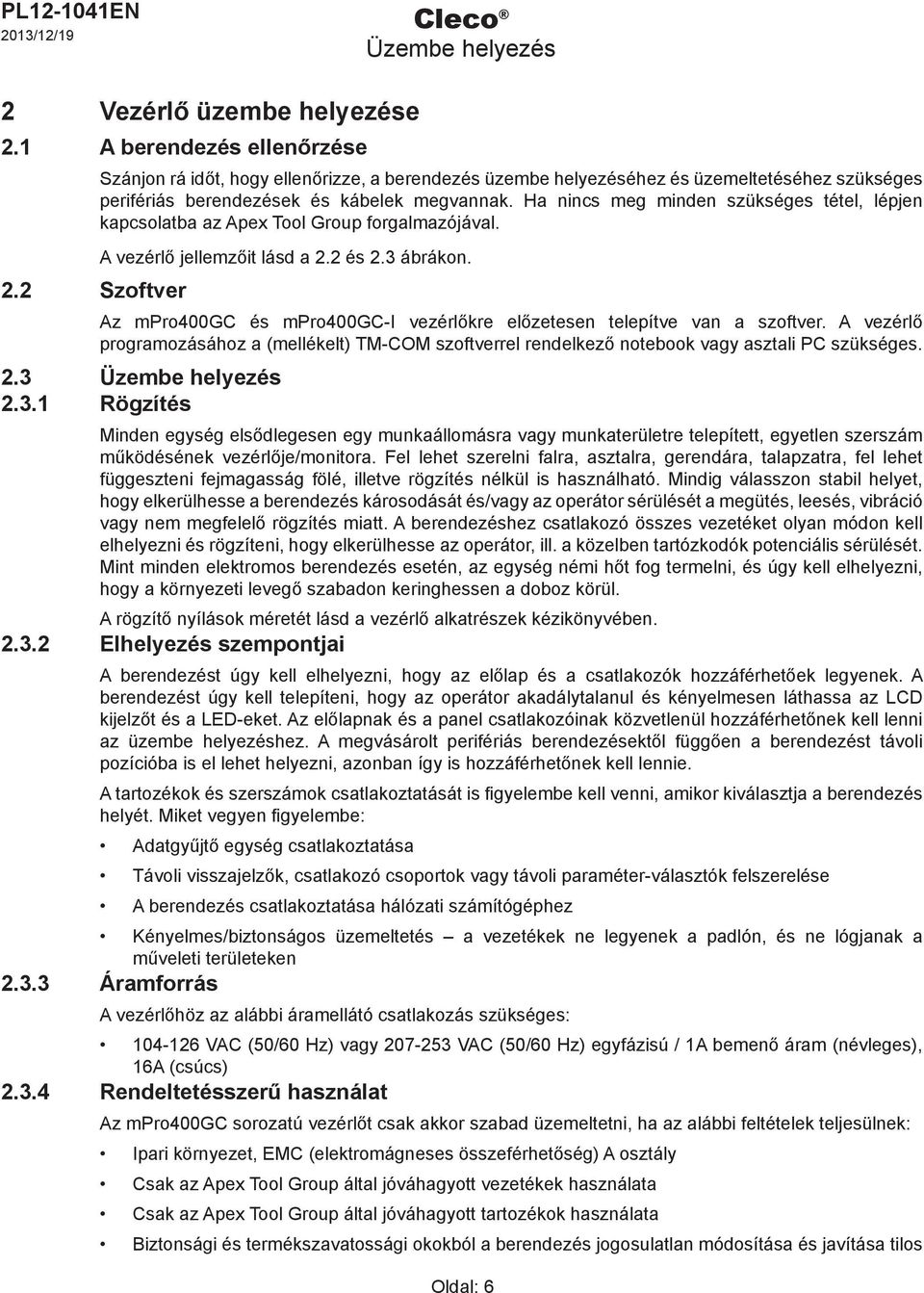

6 PL EN Cleco Üzembe helyezés 2 Vezérlő üzembe helyezése 2.1 A berendezés ellenőrzése 2.2 Szoftver Szánjon rá időt, hogy ellenőrizze, a berendezés üzembe helyezéséhez és üzemeltetéséhez szükséges perifériás berendezések és kábelek megvannak. Ha nincs meg minden szükséges tétel, lépjen kapcsolatba az Apex Tool Group forgalmazójával. A vezérlő jellemzőit lásd a 2.2 és 2.3 ábrákon. Az mpro400gc és mpro400gc-i vezérlőkre előzetesen telepítve van a szoftver. A vezérlő programozásához a (mellékelt) TM-COM szoftverrel rendelkező notebook vagy asztali PC szükséges. 2.3 Üzembe helyezés Rögzítés Minden egység elsődlegesen egy munkaállomásra vagy munkaterületre telepített, egyetlen szerszám működésének vezérlője/monitora. Fel lehet szerelni falra, asztalra, gerendára, talapzatra, fel lehet függeszteni fejmagasság fölé, illetve rögzítés nélkül is használható. Mindig válasszon stabil helyet, hogy elkerülhesse a berendezés károsodását és/vagy az operátor sérülését a megütés, leesés, vibráció vagy nem megfelelő rögzítés miatt. A berendezéshez csatlakozó összes vezetéket olyan módon kell elhelyezni és rögzíteni, hogy elkerülhesse az operátor, ill. a közelben tartózkodók potenciális sérülését. Mint minden elektromos berendezés esetén, az egység némi hőt fog termelni, és úgy kell elhelyezni, hogy a környezeti levegő szabadon keringhessen a doboz körül. A rögzítő nyílások méretét lásd a vezérlő alkatrészek kézikönyvében Elhelyezés szempontjai A berendezést úgy kell elhelyezni, hogy az előlap és a csatlakozók hozzáférhetőek legyenek. A berendezést úgy kell telepíteni, hogy az operátor akadálytalanul és kényelmesen láthassa az LCD kijelzőt és a LED-eket. Az előlapnak és a panel csatlakozóinak közvetlenül hozzáférhetőnek kell lenni az üzembe helyezéshez. A megvásárolt perifériás berendezésektől függően a berendezést távoli pozícióba is el lehet helyezni, azonban így is hozzáférhetőnek kell lennie. A tartozékok és szerszámok csatlakoztatását is figyelembe kell venni, amikor kiválasztja a berendezés helyét. Miket vegyen figyelembe: Adatgyűjtő egység csatlakoztatása Távoli visszajelzők, csatlakozó csoportok vagy távoli paraméter-választók felszerelése A berendezés csatlakoztatása hálózati számítógéphez Kényelmes/biztonságos üzemeltetés a vezetékek ne legyenek a padlón, és ne lógjanak a műveleti területeken Áramforrás A vezérlőhöz az alábbi áramellátó csatlakozás szükséges: VAC (50/60 Hz) vagy VAC (50/60 Hz) egyfázisú / 1A bemenő áram (névleges), 16A (csúcs) Rendeltetésszerű használat Az mpro400gc sorozatú vezérlőt csak akkor szabad üzemeltetni, ha az alábbi feltételek teljesülnek: Ipari környezet, EMC (elektromágneses összeférhetőség) A osztály Csak az Apex Tool Group által jóváhagyott vezetékek használata Csak az Apex Tool Group által jóváhagyott tartozékok használata Biztonsági és termékszavatossági okokból a berendezés jogosulatlan módosítása és javítása tilos Oldal: 6

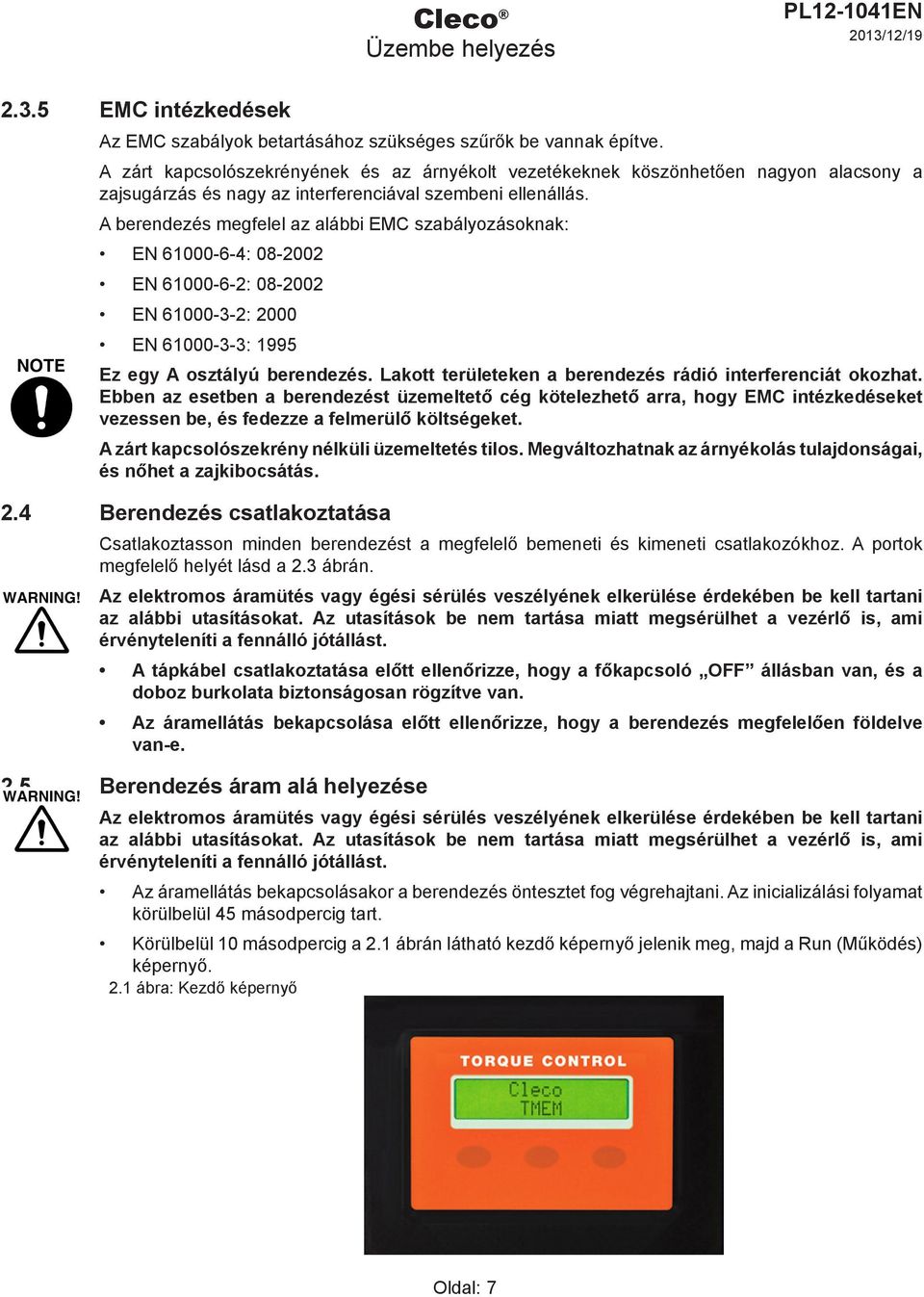

7 Cleco Üzembe helyezés PL EN EMC intézkedések Az EMC szabályok betartásához szükséges szűrők be vannak építve. A zárt kapcsolószekrényének és az árnyékolt vezetékeknek köszönhetően nagyon alacsony a zajsugárzás és nagy az interferenciával szembeni ellenállás. A berendezés megfelel az alábbi EMC szabályozásoknak: EN : EN : EN : 2000 EN : 1995 Ez egy A osztályú berendezés. Lakott területeken a berendezés rádió interferenciát okozhat. Ebben az esetben a berendezést üzemeltető cég kötelezhető arra, hogy EMC intézkedéseket vezessen be, és fedezze a felmerülő költségeket. A zárt kapcsolószekrény nélküli üzemeltetés tilos. Megváltozhatnak az árnyékolás tulajdonságai, és nőhet a zajkibocsátás. 2.4 Berendezés csatlakoztatása Csatlakoztasson minden berendezést a megfelelő bemeneti és kimeneti csatlakozókhoz. A portok megfelelő helyét lásd a 2.3 ábrán. Az elektromos áramütés vagy égési sérülés veszélyének elkerülése érdekében be kell tartani az alábbi utasításokat. Az utasítások be nem tartása miatt megsérülhet a vezérlő is, ami érvényteleníti a fennálló jótállást. A tápkábel csatlakoztatása előtt ellenőrizze, hogy a főkapcsoló OFF állásban van, és a doboz burkolata biztonságosan rögzítve van. Az áramellátás bekapcsolása előtt ellenőrizze, hogy a berendezés megfelelően földelve van-e. 2.5 Berendezés áram alá helyezése Az elektromos áramütés vagy égési sérülés veszélyének elkerülése érdekében be kell tartani az alábbi utasításokat. Az utasítások be nem tartása miatt megsérülhet a vezérlő is, ami érvényteleníti a fennálló jótállást. Az áramellátás bekapcsolásakor a berendezés öntesztet fog végrehajtani. Az inicializálási folyamat körülbelül 45 másodpercig tart. Körülbelül 10 másodpercig a 2.1 ábrán látható kezdő képernyő jelenik meg, majd a Run (Működés) képernyő. 2.1 ábra: Kezdő képernyő Oldal: 7

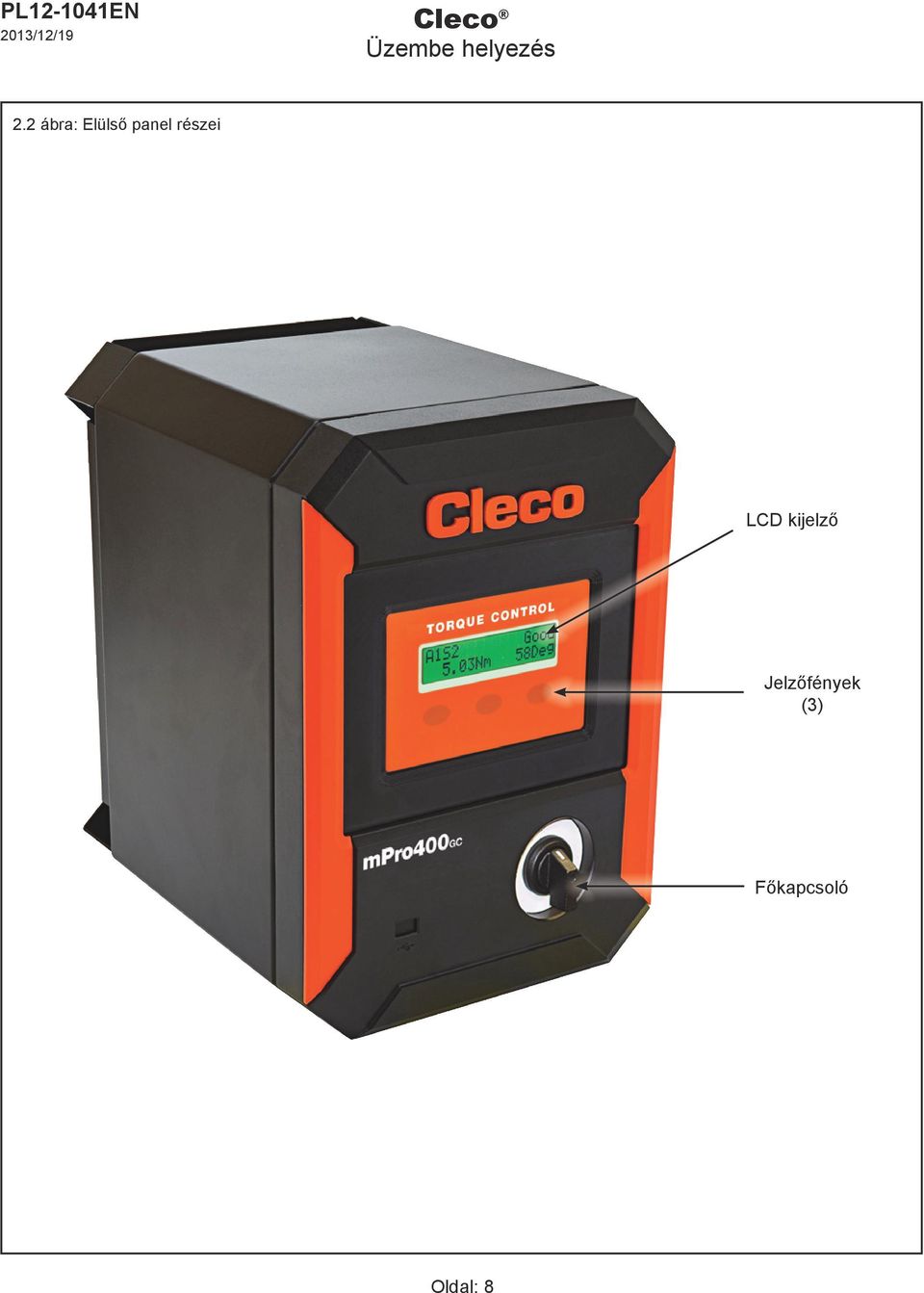

8 PL EN Cleco Üzembe helyezés 2.2 ábra: Elülső panel részei LCD kijelző Jelzőfények (3) Főkapcsoló Oldal: 8

9 Cleco Üzembe helyezés PL EN 2.3 ábra: Alsó panel részei Ethernet Szerszám csatlakozó TM-COM csatlakozó Szervó csatlakozó Soros csatlakozó I/O csatlakozó GFCI Bemenő áramellátás Oldal: 9

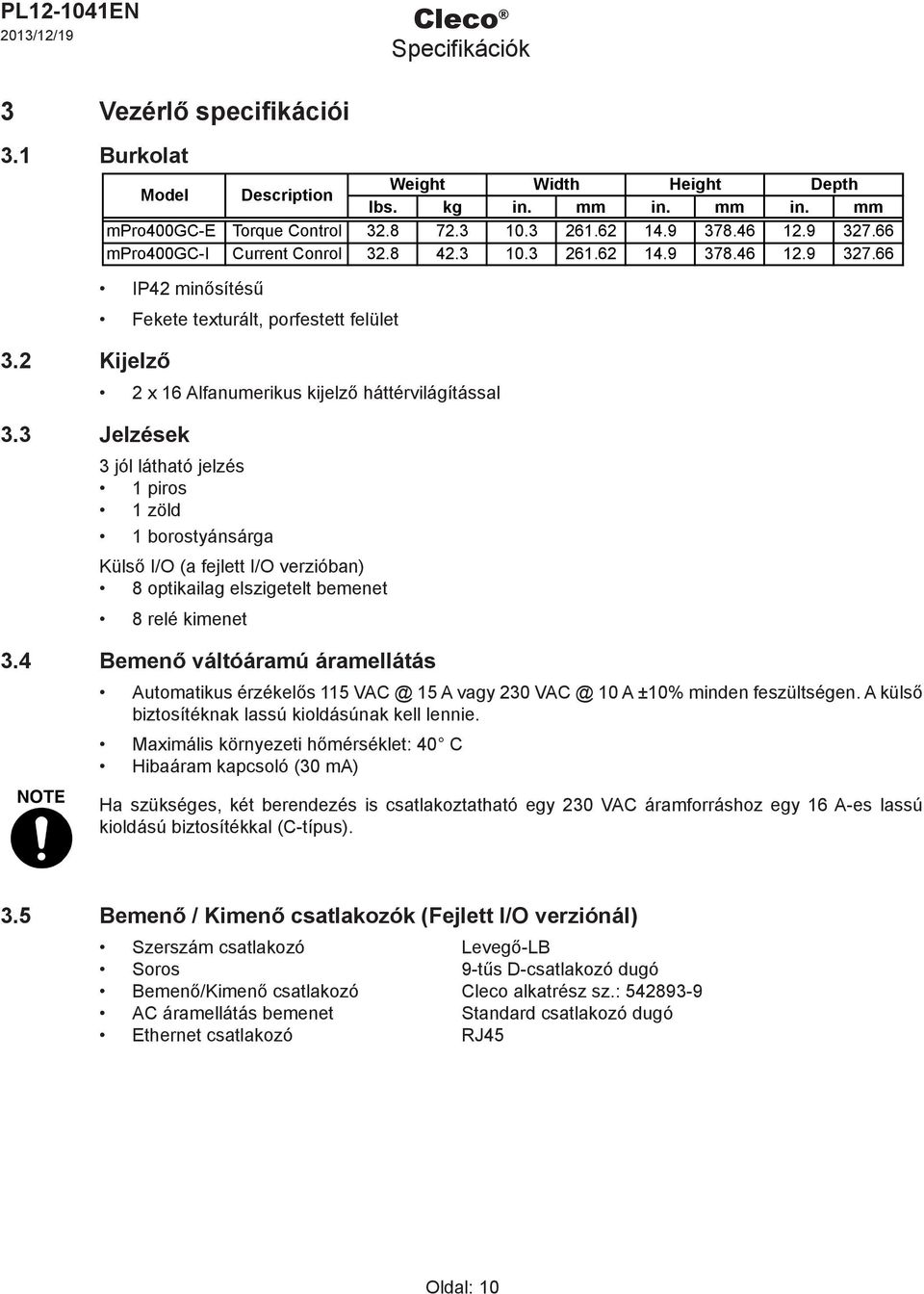

10 PL EN Cleco Specifikációk 3 Vezérlő specifikációi 3.1 Burkolat 3.2 Kijelző IP42 minősítésű 3.3 Jelzések Model Description Weight Width Height Depth lbs. kg in. mm in. mm in. mm mpro400gc-e Torque Control mpro400gc-i Current Conrol Fekete texturált, porfestett felület 2 x 16 Alfanumerikus kijelző háttérvilágítással 3 jól látható jelzés 1 piros 1 zöld 1 borostyánsárga Külső I/O (a fejlett I/O verzióban) 8 optikailag elszigetelt bemenet 8 relé kimenet 3.4 Bemenő váltóáramú áramellátás Automatikus érzékelős A vagy A ±10% minden feszültségen. A külső biztosítéknak lassú kioldásúnak kell lennie. Maximális környezeti hőmérséklet: 40 C Hibaáram kapcsoló (30 ma) Ha szükséges, két berendezés is csatlakoztatható egy 230 VAC áramforráshoz egy 16 A-es lassú kioldású biztosítékkal (C-típus). 3.5 Bemenő / Kimenő csatlakozók (Fejlett I/O verziónál) Szerszám csatlakozó Levegő-LB Soros 9-tűs D-csatlakozó dugó Bemenő/Kimenő csatlakozó Cleco alkatrész sz.: AC áramellátás bemenet Standard csatlakozó dugó Ethernet csatlakozó RJ45 Oldal: 10

11 Cleco Specifikációk PL EN Connector #1 Pin # Description Value 1 24 V (Output) 24 VDC 2 N.C. 3 Input 0 0 to 24V 4 Input 1 0 to 24V 5 Input 2 0 to 24V 6 Input 3 (Tool Start) 0 to 24V 7 Output 0 (OK) 0 to 24V 8 Output 1 (NOK) 0 to 24V 9 Output 2 0 to 24V 10 Output 3 (Low Torque) 0 to 24V 11 Common Gnd 0V 12 Common Gnd2 0V Shaded inputs/outputs have fixed functions and cannot be changed Not compatable with external power supply without using relays to isolate the power supplies. Connector #2 Pin # Description Value V (Output) 24 VDC 14 N.C. 15 Input 4 0 to 24V 16 Input 5 (Tool Reverse) 0 to 24V 17 Input 6 0 to 24V 18 Input 7 0 to 24V 19 Output 4 0 to 24V 20 Output 5 0 to 24V 21 Output 6 0 to 24V 22 Output 7 0 to 24V 23 Common Gnd 0V 24 Common Gnd2 0V Shaded inputs/outputs have fixed functions and cannot be changed Not compatable with external power supply without using relays to isolate the power supplies. Input Example: Tool Start Connector #1 Pin # Description Value 1 24 V (Output) 24 VDC 2 N.C. 3 Input 0 0 to 24V 4 Input 1 0 to 24V 5 Input 2 0 to 24V 6 Input 3 (Tool Start) 0 to 24V Output Example: OK Connector #1 Pin # Description Value 7 Output 0 (OK) 0 to 24V 8 Output 1 (NOK) 0 to 24V 9 Output 2 0 to 24V 10 Output 3 (Low Torque) 0 to 24V 11 Common Gnd 0 V 12 Common Gnd2 0 V Oldal: 11 L O A D Add suppression diode or similar circuit across inductive loads such as relays.

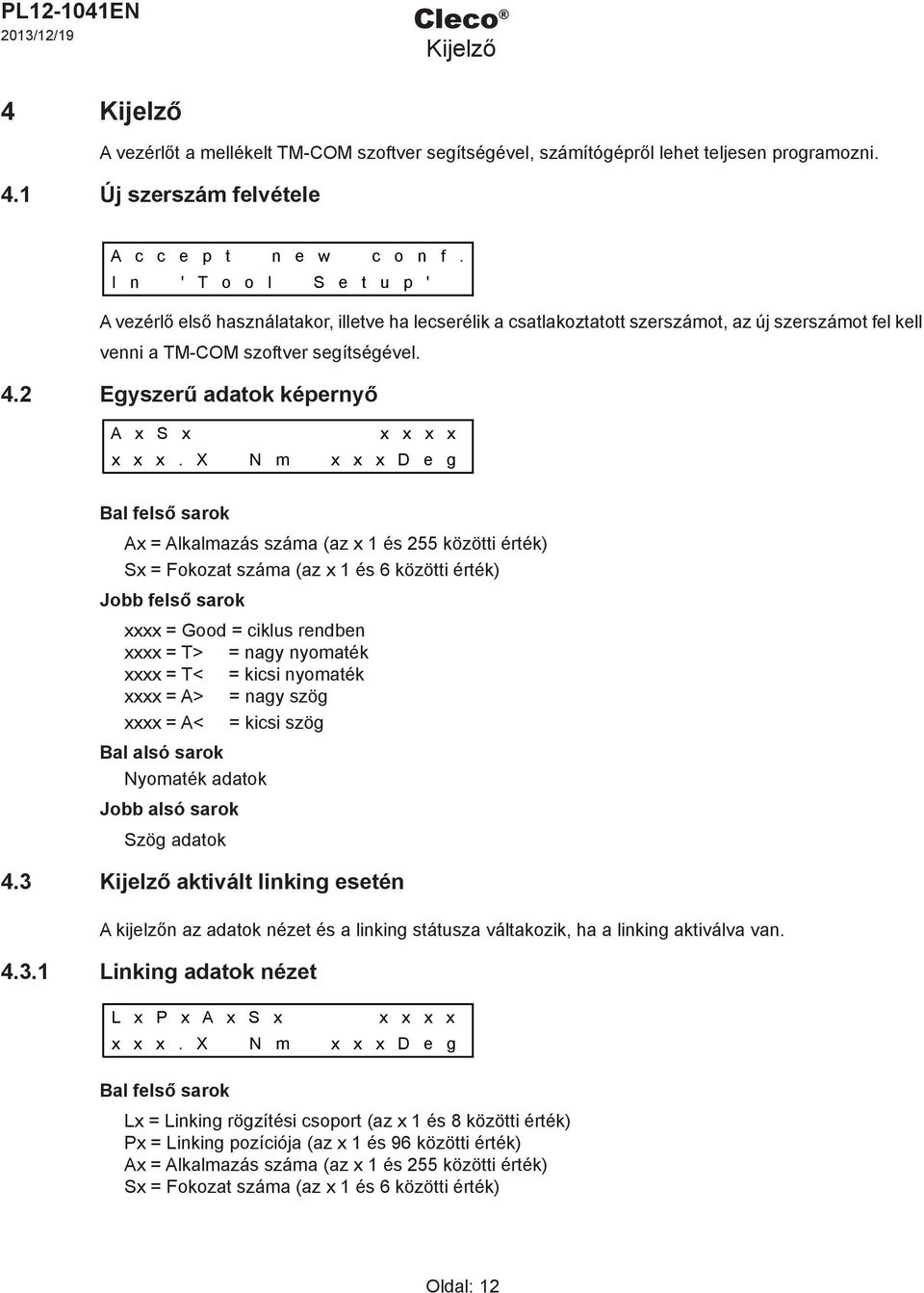

12 PL EN Cleco Kijelző 4 Kijelző A vezérlőt a mellékelt TM-COM szoftver segítségével, számítógépről lehet teljesen programozni. 4.1 Új szerszám felvétele A c c e p t n e w c o n f. I n ' T o o l S e t u p ' A vezérlő első használatakor, illetve ha lecserélik a csatlakoztatott szerszámot, az új szerszámot fel kell venni a TM-COM szoftver segítségével. 4.2 Egyszerű adatok képernyő A x S x x x x x x x x. X N m x x x D e g Bal felső sarok Ax = Alkalmazás száma (az x 1 és 255 közötti érték) Sx = Fokozat száma (az x 1 és 6 közötti érték) Jobb felső sarok xxxx = Good = ciklus rendben xxxx = T> = nagy nyomaték xxxx = T< = kicsi nyomaték xxxx = A> = nagy szög xxxx = A< = kicsi szög Bal alsó sarok Nyomaték adatok Jobb alsó sarok Szög adatok 4.3 Kijelző aktivált linking esetén A kijelzőn az adatok nézet és a linking státusza váltakozik, ha a linking aktiválva van Linking adatok nézet L x P x A x S x Bal felső sarok x x x x x x x. X N m x x x D e g Lx = Linking rögzítési csoport (az x 1 és 8 közötti érték) Px = Linking pozíciója (az x 1 és 96 közötti érték) Ax = Alkalmazás száma (az x 1 és 255 közötti érték) Sx = Fokozat száma (az x 1 és 6 közötti érték) Oldal: 12

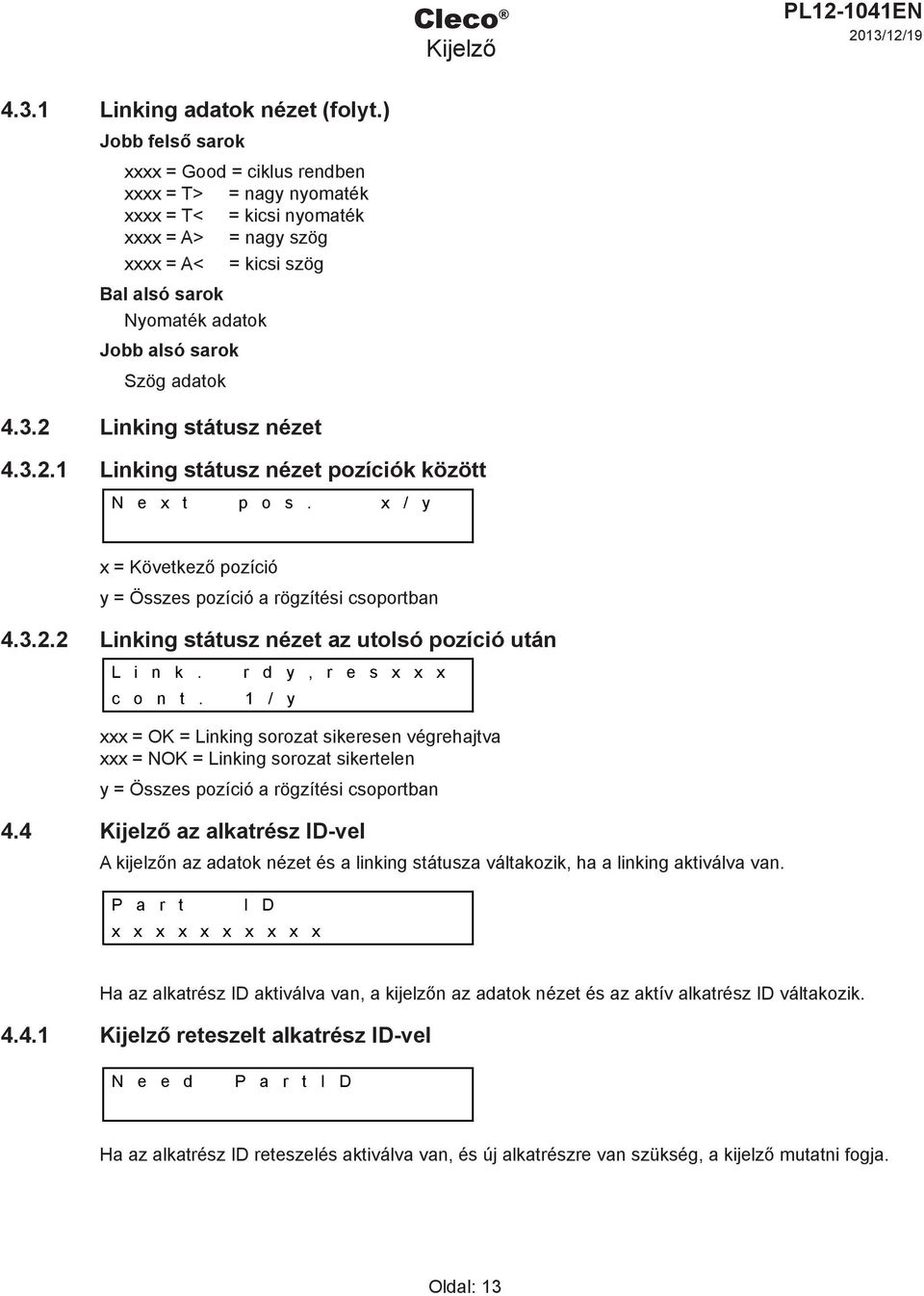

13 Cleco Kijelző PL EN Linking adatok nézet (folyt.) Jobb felső sarok xxxx = Good = ciklus rendben xxxx = T> = nagy nyomaték xxxx = T< = kicsi nyomaték xxxx = A> = nagy szög xxxx = A< = kicsi szög Bal alsó sarok Nyomaték adatok Jobb alsó sarok Szög adatok Linking státusz nézet Linking státusz nézet pozíciók között N e x t p o s. x / y x = Következő pozíció y = Összes pozíció a rögzítési csoportban Linking státusz nézet az utolsó pozíció után L i n k. c o n t. xxx = OK = Linking sorozat sikeresen végrehajtva xxx = NOK = Linking sorozat sikertelen y = Összes pozíció a rögzítési csoportban 4.4 Kijelző az alkatrész ID-vel A kijelzőn az adatok nézet és a linking státusza váltakozik, ha a linking aktiválva van. P a r t r d y, r e s x x x 1 / y I D x x x x x x x x x x Ha az alkatrész ID aktiválva van, a kijelzőn az adatok nézet és az aktív alkatrész ID váltakozik Kijelző reteszelt alkatrész ID-vel N e e d P a r t I D Ha az alkatrész ID reteszelés aktiválva van, és új alkatrészre van szükség, a kijelző mutatni fogja. Oldal: 13

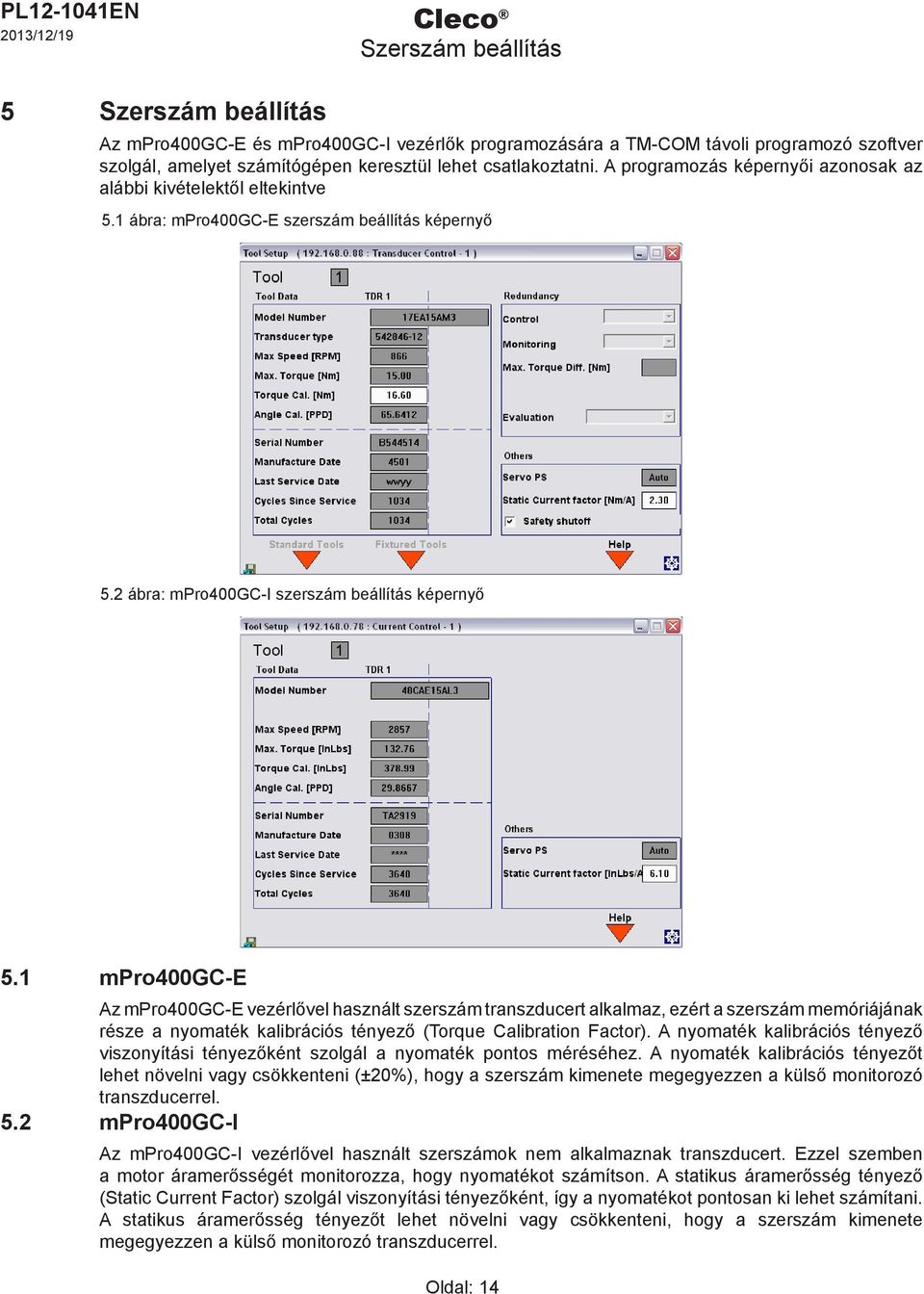

14 PL EN Cleco Szerszám beállítás 5 Szerszám beállítás Az mpro400gc-e és mpro400gc-i vezérlők programozására a TM-COM távoli programozó szoftver szolgál, amelyet számítógépen keresztül lehet csatlakoztatni. A programozás képernyői azonosak az alábbi kivételektől eltekintve 5.1 ábra: mpro400gc-e szerszám beállítás képernyő 5.2 ábra: mpro400gc-i szerszám beállítás képernyő 5.1 mpro400gc-e Az mpro400gc-e vezérlővel használt szerszám transzducert alkalmaz, ezért a szerszám memóriájának része a nyomaték kalibrációs tényező (Torque Calibration Factor). A nyomaték kalibrációs tényező viszonyítási tényezőként szolgál a nyomaték pontos méréséhez. A nyomaték kalibrációs tényezőt lehet növelni vagy csökkenteni (±20%), hogy a szerszám kimenete megegyezzen a külső monitorozó transzducerrel. 5.2 mpro400gc-i Az mpro400gc-i vezérlővel használt szerszámok nem alkalmaznak transzducert. Ezzel szemben a motor áramerősségét monitorozza, hogy nyomatékot számítson. A statikus áramerősség tényező (Static Current Factor) szolgál viszonyítási tényezőként, így a nyomatékot pontosan ki lehet számítani. A statikus áramerősség tényezőt lehet növelni vagy csökkenteni, hogy a szerszám kimenete megegyezzen a külső monitorozó transzducerrel. Oldal: 14

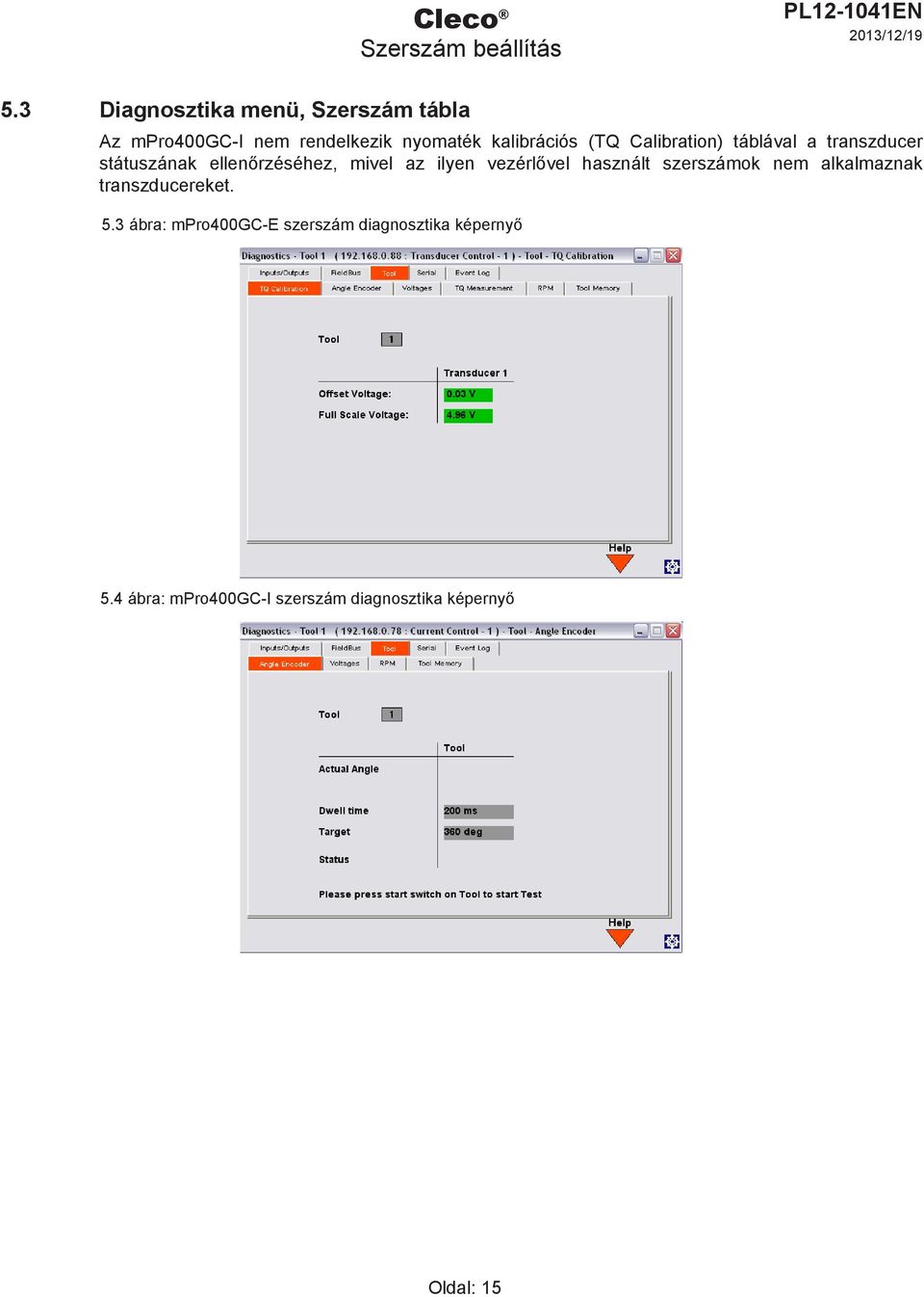

15 Cleco Szerszám beállítás PL EN 5.3 Diagnosztika menü, Szerszám tábla Az mpro400gc-i nem rendelkezik nyomaték kalibrációs (TQ Calibration) táblával a transzducer státuszának ellenőrzéséhez, mivel az ilyen vezérlővel használt szerszámok nem alkalmaznak transzducereket. 5.3 ábra: mpro400gc-e szerszám diagnosztika képernyő 5.4 ábra: mpro400gc-i szerszám diagnosztika képernyő Oldal: 15

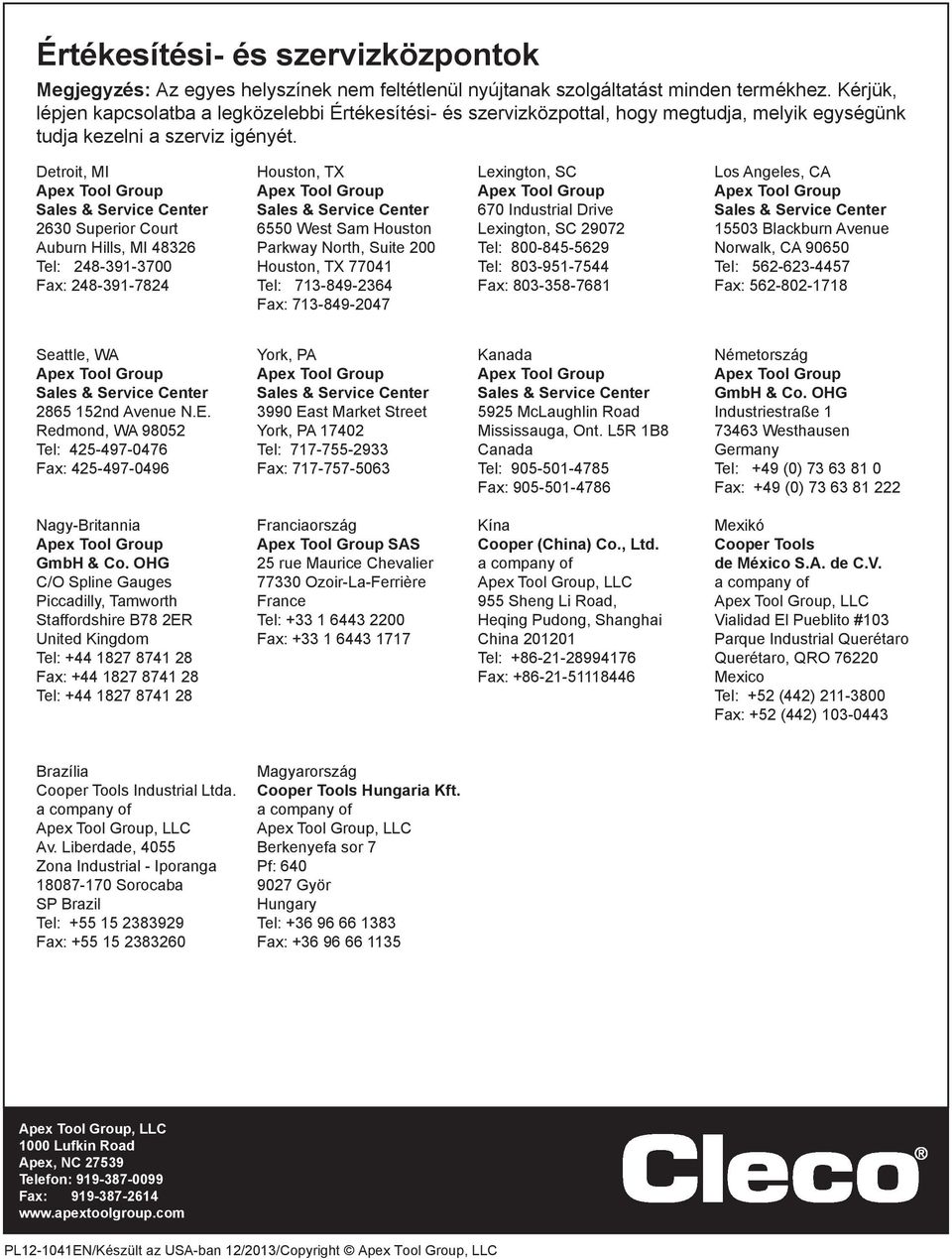

16 Értékesítési- és szervizközpontok Megjegyzés: Az egyes helyszínek nem feltétlenül nyújtanak szolgáltatást minden termékhez. Kérjük, lépjen kapcsolatba a legközelebbi Értékesítési- és szervizközpottal, hogy megtudja, melyik egységünk tudja kezelni a szerviz igényét. Detroit, MI Houston, TX Lexington, SC Los Angeles, CA Apex Tool Group Apex Tool Group Apex Tool Group Apex Tool Group Sales & Service Center Sales & Service Center 670 Industrial Drive Sales & Service Center 2630 Superior Court 6550 West Sam Houston Lexington, SC Blackburn Avenue Auburn Hills, MI Parkway North, Suite 200 Tel: Norwalk, CA Tel: Houston, TX Tel: Tel: Fax: Tel: Fax: Fax: Fax: Seattle, WA York, PA Kanada Németország Apex Tool Group Apex Tool Group Apex Tool Group Apex Tool Group Sales & Service Center Sales & Service Center Sales & Service Center GmbH & Co. OHG nd Avenue N.E East Market Street 5925 McLaughlin Road Industriestraße 1 Redmond, WA York, PA Mississauga, Ont. L5R 1B Westhausen Tel: Tel: Canada Germany Fax: Fax: Tel: Tel: +49 (0) Fax: Fax: +49 (0) Nagy-Britannia Franciaország Kína Mexikó Apex Tool Group Apex Tool Group SAS Cooper (China) Co., Ltd. Cooper Tools GmbH & Co. OHG 25 rue Maurice Chevalier a company of de México S.A. de C.V. C/O Spline Gauges Ozoir-La-Ferrière Apex Tool Group, LLC a company of Piccadilly, Tamworth France 955 Sheng Li Road, Apex Tool Group, LLC Staffordshire B78 2ER Tel: Heqing Pudong, Shanghai Vialidad El Pueblito #103 United Kingdom Fax: China Parque Industrial Querétaro Tel: Tel: Querétaro, QRO Fax: Fax: Mexico Tel: Tel: +52 (442) Fax: +52 (442) Brazília Magyarország Cooper Tools Industrial Ltda. Cooper Tools Hungaria Kft. a company of a company of Apex Tool Group, LLC Apex Tool Group, LLC Av. Liberdade, 4055 Berkenyefa sor 7 Zona Industrial - Iporanga Pf: Sorocaba 9027 Györ SP Brazil Hungary Tel: Tel: Fax: Fax: Apex Tool Group, LLC 1000 Lufkin Road Apex, NC Telefon: Fax: PL EN/Készült az USA-ban 12/2013/Copyright Apex Tool Group, LLC
