1 Integráló építés II. II. előadás MET.BME.HU 2011 / 2012 II. Szemeszter Ivanics Zoltán villamosmérnök Provill Kft. Marktstudie

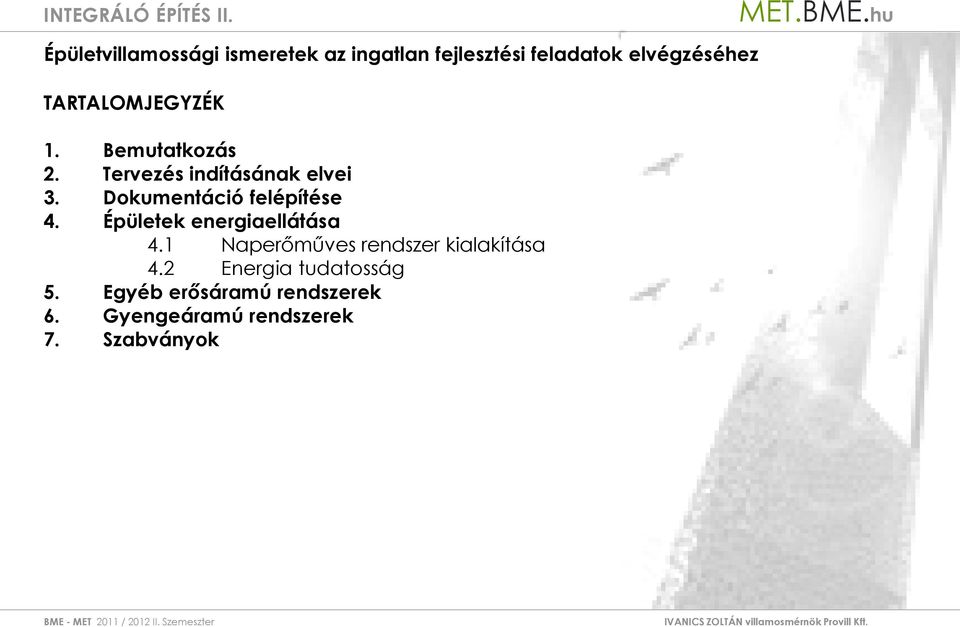

2 Épületvillamossági ismeretek az ingatlan fejlesztési feladatok elvégzéséhez TARTALOMJEGYZÉK 1. Bemutatkozás 2. Tervezés indításának elvei 3. Dokumentáció felépítése 4. Épületek energiaellátása 4.1 Naperőműves rendszer kialakítása 4.2 Energia tudatosság 5. Egyéb erősáramú rendszerek 6. Gyengeáramú rendszerek 7. Szabványok

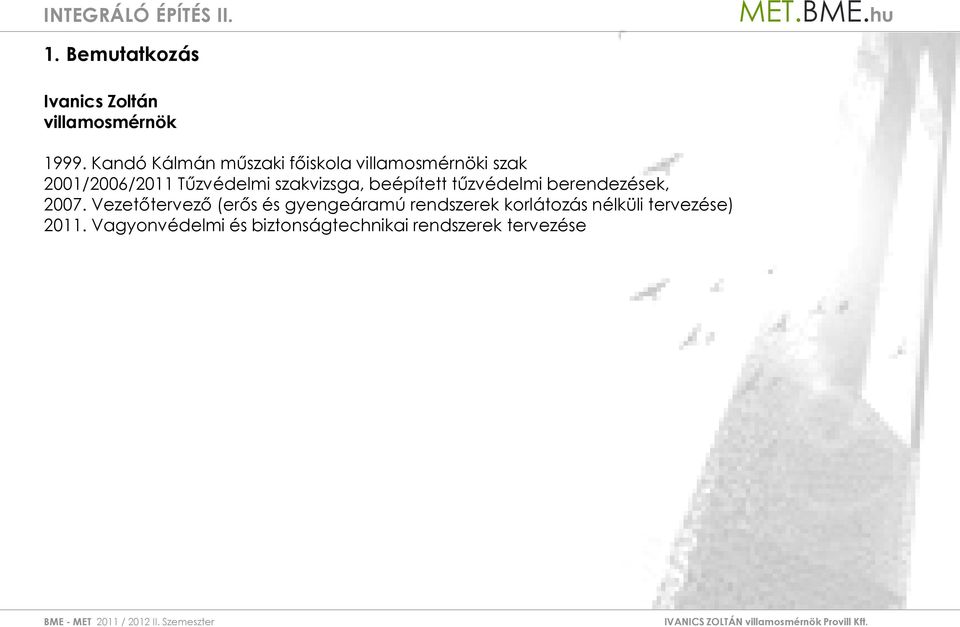

3 1. Bemutatkozás Ivanics Zoltán villamosmérnök Kandó Kálmán műszaki főiskola villamosmérnöki szak 2001/2006/2011 Tűzvédelmi szakvizsga, beépített tűzvédelmi berendezések, Vezetőtervező (erős és gyengeáramú rendszerek korlátozás nélküli tervezése) Vagyonvédelmi és biztonságtechnikai rendszerek tervezése

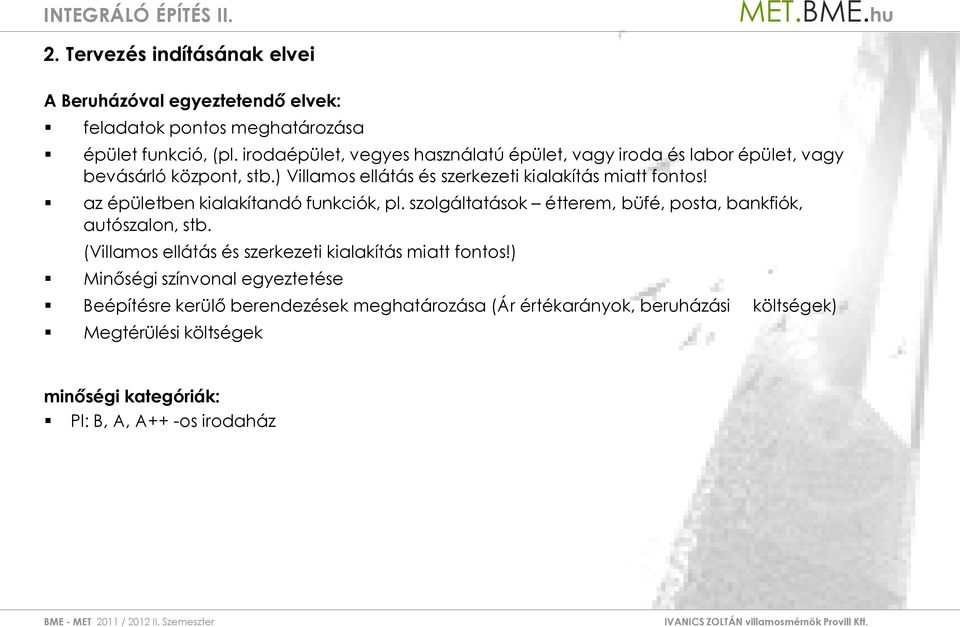

4 2. Tervezés indításának elvei A Beruházóval egyeztetendő elvek: feladatok pontos meghatározása épület funkció, (pl. irodaépület, vegyes használatú épület, vagy iroda és labor épület, vagy bevásárló központ, stb.) Villamos ellátás és szerkezeti kialakítás miatt fontos! az épületben kialakítandó funkciók, pl. szolgáltatások étterem, büfé, posta, bankfiók, autószalon, stb. (Villamos ellátás és szerkezeti kialakítás miatt fontos!) Minőségi színvonal egyeztetése Beépítésre kerülő berendezések meghatározása (Ár értékarányok, beruházási költségek) Megtérülési költségek minőségi kategóriák: Pl: B, A, A++ -os irodaház

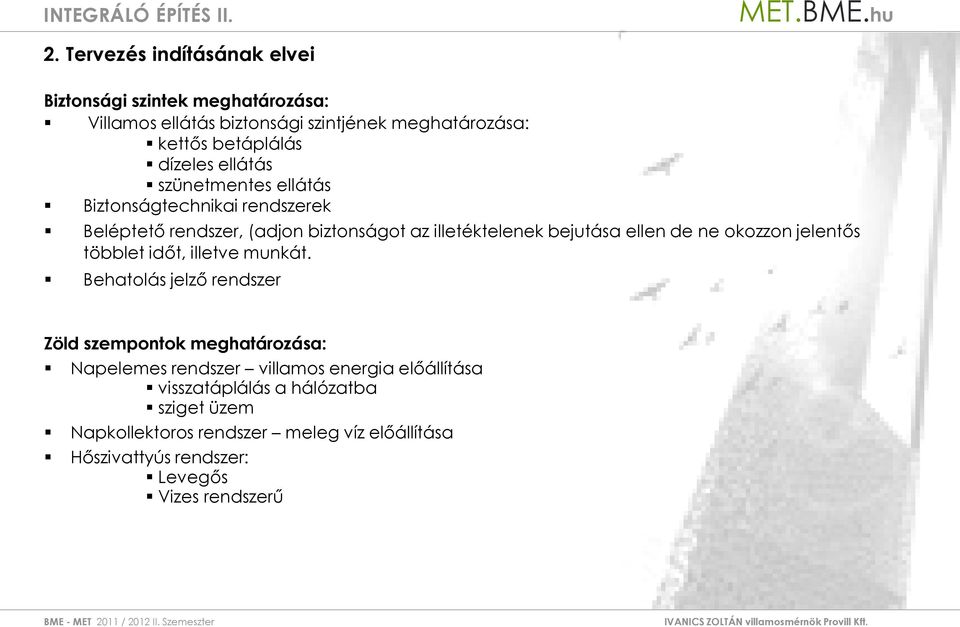

5 2. Tervezés indításának elvei Biztonsági szintek meghatározása: Villamos ellátás biztonsági szintjének meghatározása: kettős betáplálás dízeles ellátás szünetmentes ellátás Biztonságtechnikai rendszerek Beléptető rendszer, (adjon biztonságot az illetéktelenek bejutása ellen de ne okozzon jelentős többlet időt, illetve munkát. Behatolás jelző rendszer Zöld szempontok meghatározása: Napelemes rendszer villamos energia előállítása visszatáplálás a hálózatba sziget üzem Napkollektoros rendszer meleg víz előállítása Hőszivattyús rendszer: Levegős Vizes rendszerű

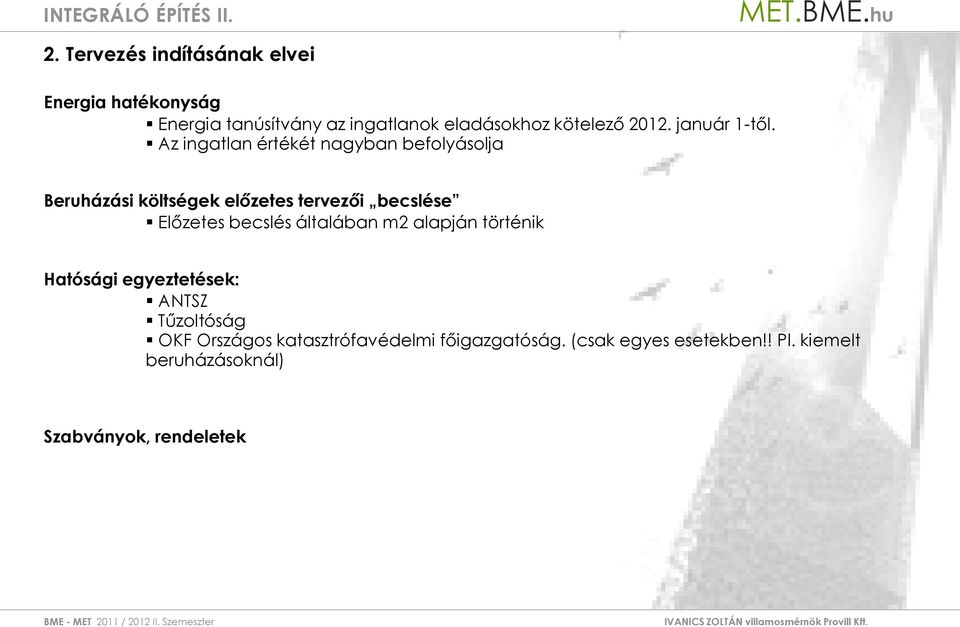

6 2. Tervezés indításának elvei Energia hatékonyság Energia tanúsítvány az ingatlanok eladásokhoz kötelező január 1-től. Az ingatlan értékét nagyban befolyásolja Beruházási költségek előzetes tervezői becslése Előzetes becslés általában m2 alapján történik Hatósági egyeztetések: ANTSZ Tűzoltóság OKF Országos katasztrófavédelmi főigazgatóság. (csak egyes esetekben!! Pl. kiemelt beruházásoknál) Szabványok, rendeletek

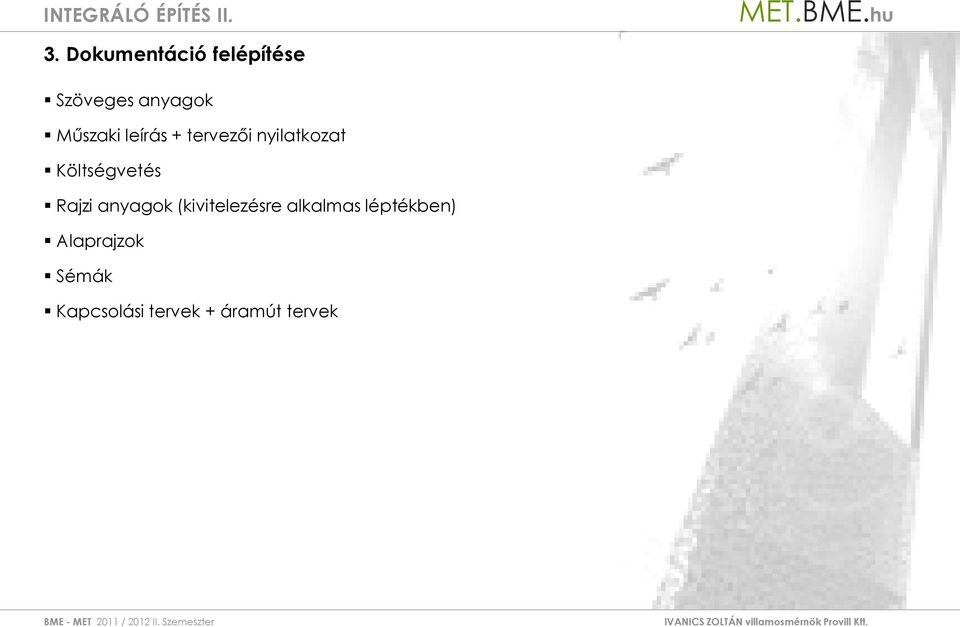

7 3. Dokumentáció felépítése Szöveges anyagok Műszaki leírás + tervezői nyilatkozat Költségvetés Rajzi anyagok (kivitelezésre alkalmas léptékben) Alaprajzok Sémák Kapcsolási tervek + áramút tervek

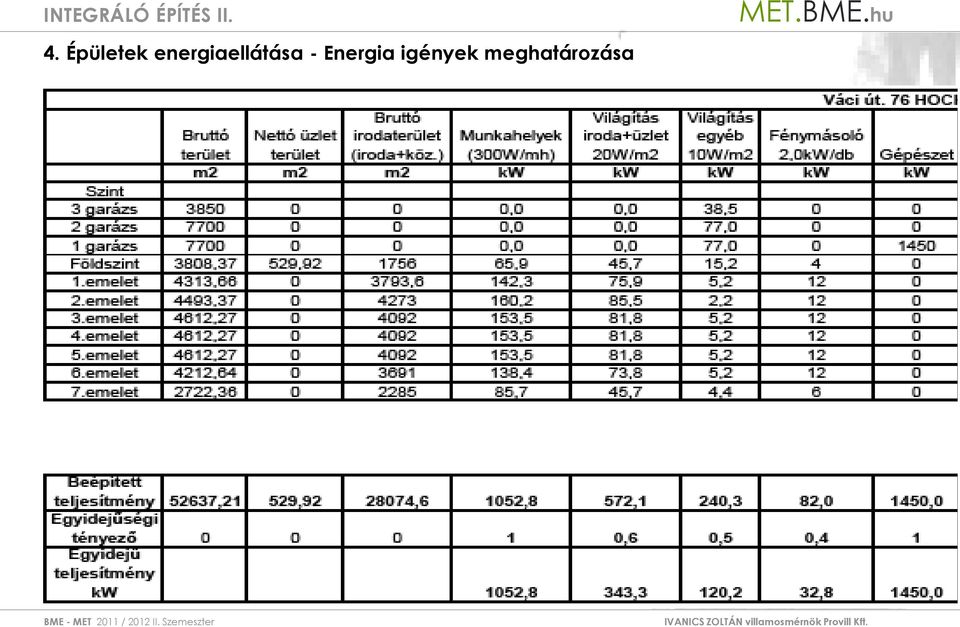

8 4. Épületek energiaellátása - Energia igények meghatározása

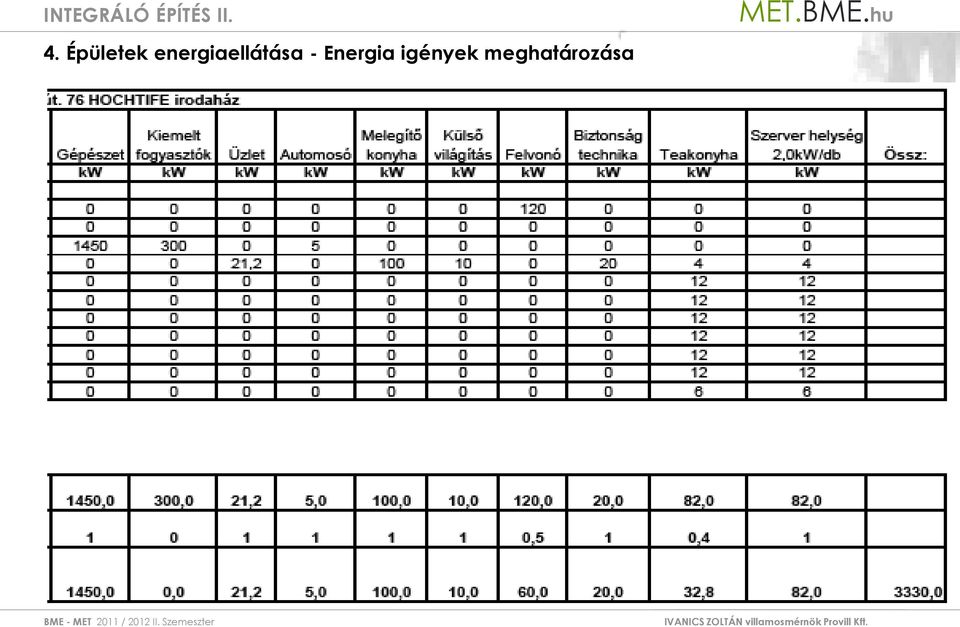

9 4. Épületek energiaellátása - Energia igények meghatározása

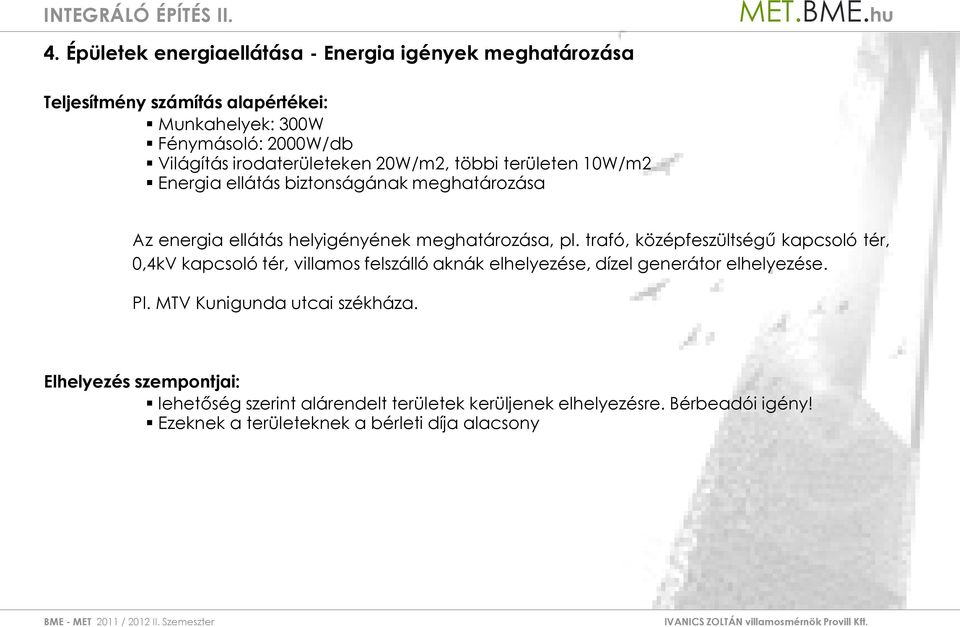

10 4. Épületek energiaellátása - Energia igények meghatározása Teljesítmény számítás alapértékei: Munkahelyek: 300W Fénymásoló: 2000W/db Világítás irodaterületeken 20W/m2, többi területen 10W/m2 Energia ellátás biztonságának meghatározása Az energia ellátás helyigényének meghatározása, pl. trafó, középfeszültségű kapcsoló tér, 0,4kV kapcsoló tér, villamos felszálló aknák elhelyezése, dízel generátor elhelyezése. Pl. MTV Kunigunda utcai székháza. Elhelyezés szempontjai: lehetőség szerint alárendelt területek kerüljenek elhelyezésre. Bérbeadói igény! Ezeknek a területeknek a bérleti díja alacsony

11 4. Épületek energiaellátása - Energia igények meghatározása Elhelyezés az előírásoknak megfeleljen: Áramszolgáltatói előírások Megközelítés daruzás stb. Vészüzemű dízel generátor elhelyezése: Távol legyen a lakó épületektől a zaj kibocsátás miatt, Az épületben a villamos ellátás céljára elég nagy területeket kell biztosítani Lásd 2-es számú mellékletet. Lásd 3-as számú mellékletet. Szünetmentes ellátás, Dízeles ellátás,

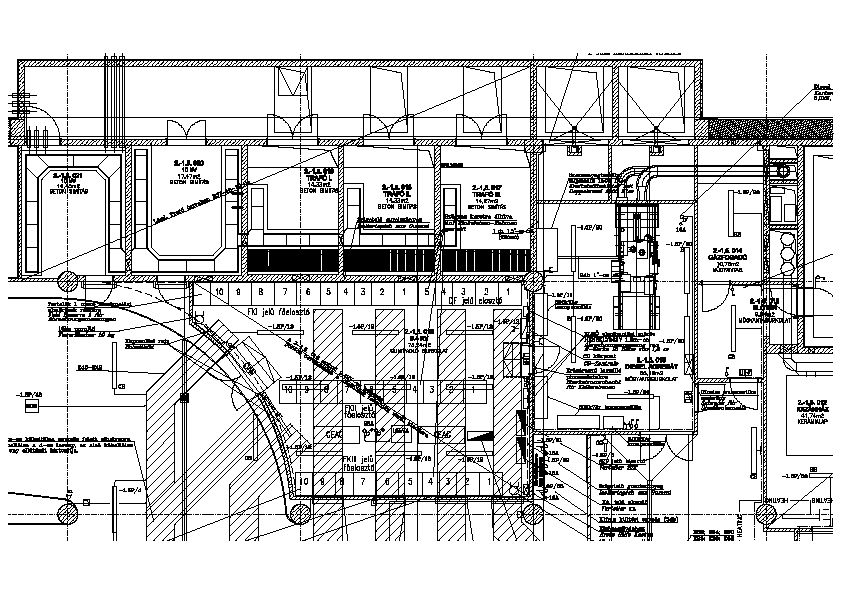

12 4. Épületek energiaellátása - Energia igények meghatározása

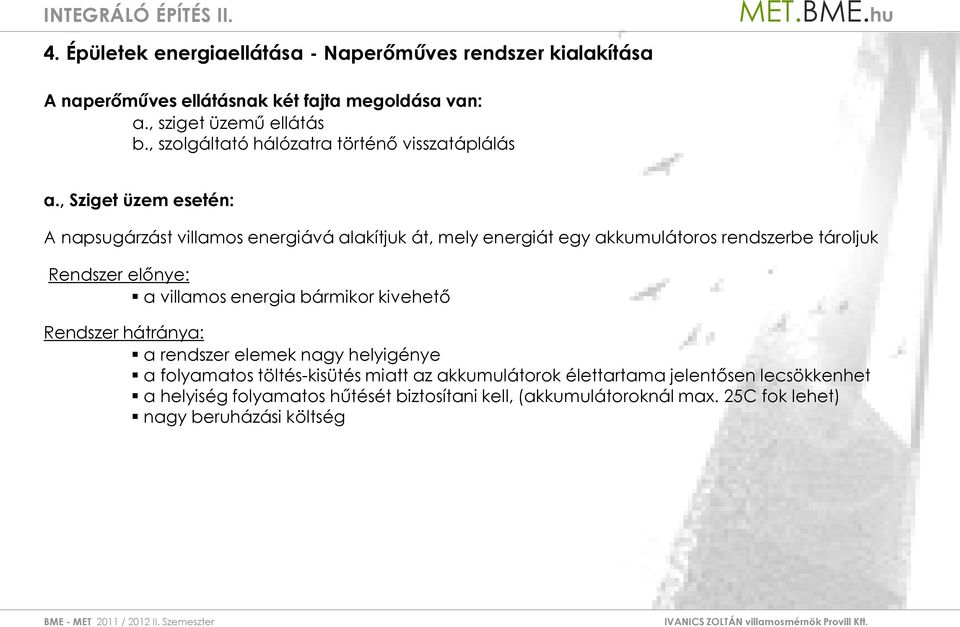

13 4. Épületek energiaellátása - Naperőműves rendszer kialakítása A naperőműves ellátásnak két fajta megoldása van: a., sziget üzemű ellátás b., szolgáltató hálózatra történő visszatáplálás a., Sziget üzem esetén: A napsugárzást villamos energiává alakítjuk át, mely energiát egy akkumulátoros rendszerbe tároljuk Rendszer előnye: a villamos energia bármikor kivehető Rendszer hátránya: a rendszer elemek nagy helyigénye a folyamatos töltés-kisütés miatt az akkumulátorok élettartama jelentősen lecsökkenhet a helyiség folyamatos hűtését biztosítani kell, (akkumulátoroknál max. 25C fok lehet) nagy beruházási költség

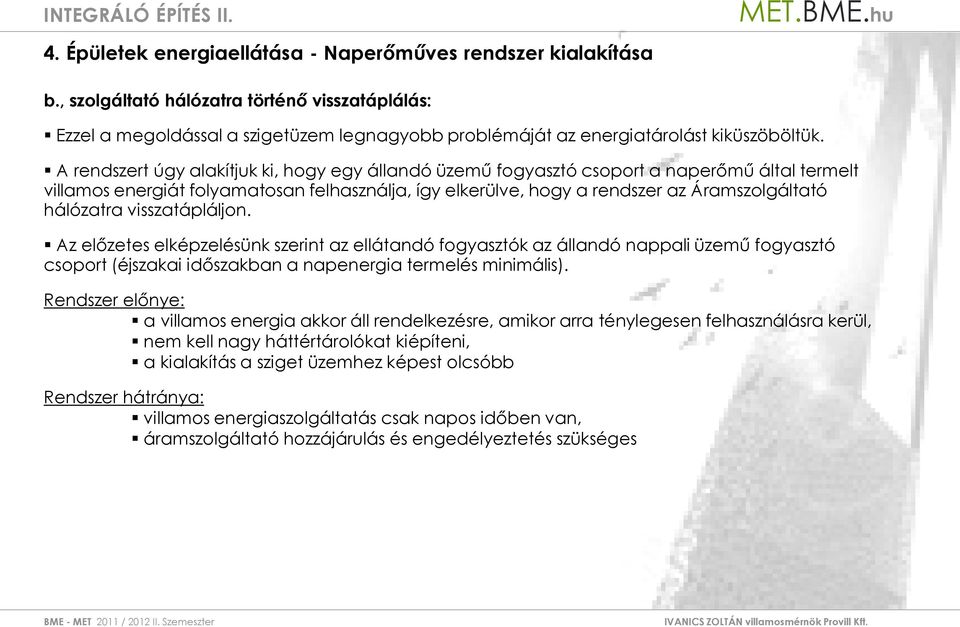

14 4. Épületek energiaellátása - Naperőműves rendszer kialakítása b., szolgáltató hálózatra történő visszatáplálás: Ezzel a megoldással a szigetüzem legnagyobb problémáját az energiatárolást kiküszöböltük. A rendszert úgy alakítjuk ki, hogy egy állandó üzemű fogyasztó csoport a naperőmű által termelt villamos energiát folyamatosan felhasználja, így elkerülve, hogy a rendszer az Áramszolgáltató hálózatra visszatápláljon. Az előzetes elképzelésünk szerint az ellátandó fogyasztók az állandó nappali üzemű fogyasztó csoport (éjszakai időszakban a napenergia termelés minimális). Rendszer előnye: a villamos energia akkor áll rendelkezésre, amikor arra ténylegesen felhasználásra kerül, nem kell nagy háttértárolókat kiépíteni, a kialakítás a sziget üzemhez képest olcsóbb Rendszer hátránya: villamos energiaszolgáltatás csak napos időben van, áramszolgáltató hozzájárulás és engedélyeztetés szükséges

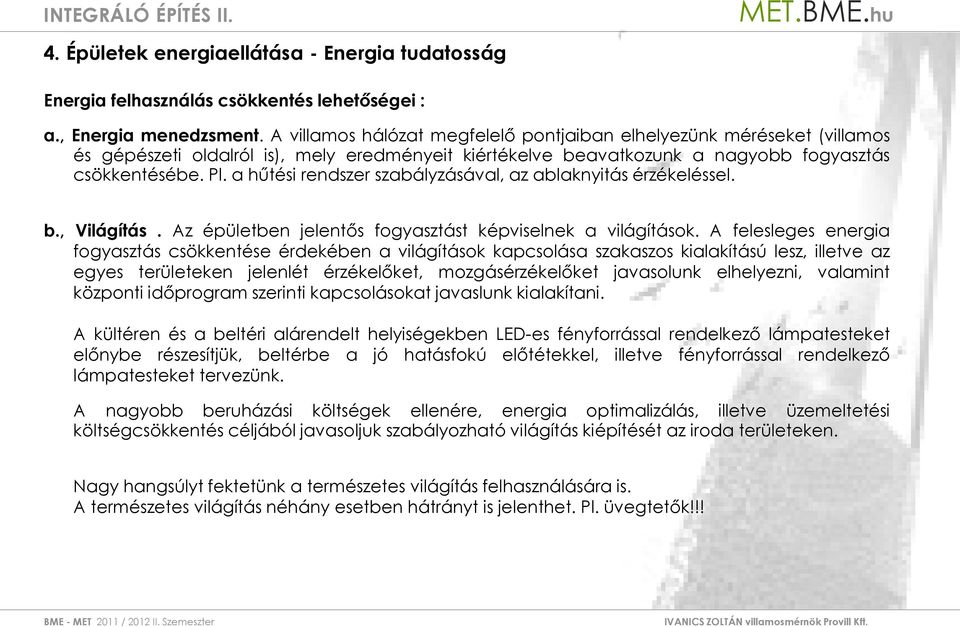

15 4. Épületek energiaellátása - Energia tudatosság Energia felhasználás csökkentés lehetőségei : a., Energia menedzsment. A villamos hálózat megfelelő pontjaiban elhelyezünk méréseket (villamos és gépészeti oldalról is), mely eredményeit kiértékelve beavatkozunk a nagyobb fogyasztás csökkentésébe. Pl. a hűtési rendszer szabályzásával, az ablaknyitás érzékeléssel. b., Világítás. Az épületben jelentős fogyasztást képviselnek a világítások. A felesleges energia fogyasztás csökkentése érdekében a világítások kapcsolása szakaszos kialakítású lesz, illetve az egyes területeken jelenlét érzékelőket, mozgásérzékelőket javasolunk elhelyezni, valamint központi időprogram szerinti kapcsolásokat javaslunk kialakítani. A kültéren és a beltéri alárendelt helyiségekben LED-es fényforrással rendelkező lámpatesteket előnybe részesítjük, beltérbe a jó hatásfokú előtétekkel, illetve fényforrással rendelkező lámpatesteket tervezünk. A nagyobb beruházási költségek ellenére, energia optimalizálás, illetve üzemeltetési költségcsökkentés céljából javasoljuk szabályozható világítás kiépítését az iroda területeken. Nagy hangsúlyt fektetünk a természetes világítás felhasználására is. A természetes világítás néhány esetben hátrányt is jelenthet. Pl. üvegtetők!!!

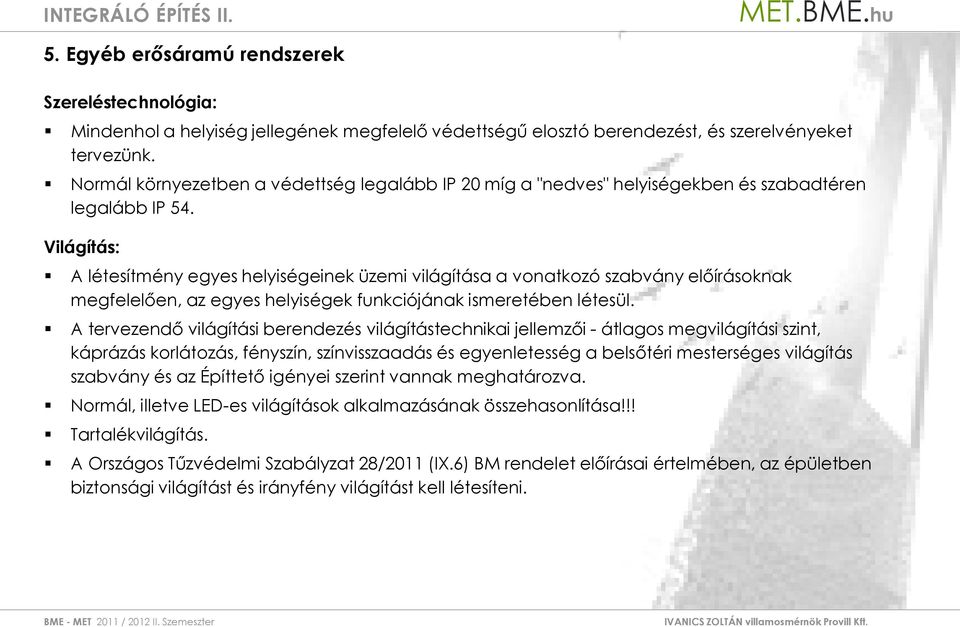

16 5. Egyéb erősáramú rendszerek Szereléstechnológia: Mindenhol a helyiség jellegének megfelelő védettségű elosztó berendezést, és szerelvényeket tervezünk. Normál környezetben a védettség legalább IP 20 míg a "nedves" helyiségekben és szabadtéren legalább IP 54. Világítás: A létesítmény egyes helyiségeinek üzemi világítása a vonatkozó szabvány előírásoknak megfelelően, az egyes helyiségek funkciójának ismeretében létesül. A tervezendő világítási berendezés világítástechnikai jellemzői - átlagos megvilágítási szint, káprázás korlátozás, fényszín, színvisszaadás és egyenletesség a belsőtéri mesterséges világítás szabvány és az Építtető igényei szerint vannak meghatározva. Normál, illetve LED-es világítások alkalmazásának összehasonlítása!!! Tartalékvilágítás. A Országos Tűzvédelmi Szabályzat 28/2011 (IX.6) BM rendelet előírásai értelmében, az épületben biztonsági világítást és irányfény világítást kell létesíteni.

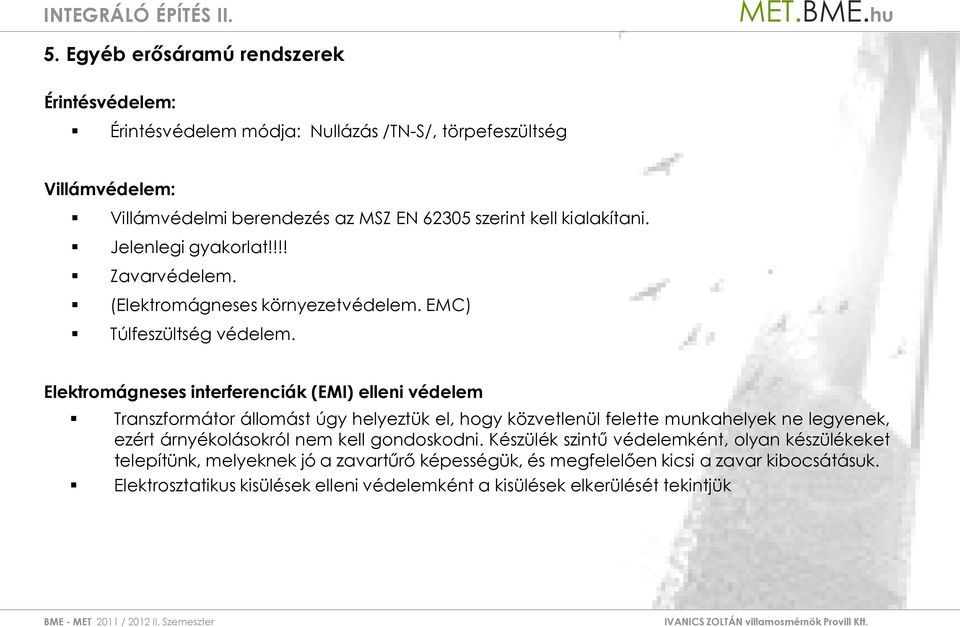

17 5. Egyéb erősáramú rendszerek Érintésvédelem: Érintésvédelem módja: Nullázás /TN-S/, törpefeszültség Villámvédelem: Villámvédelmi berendezés az MSZ EN szerint kell kialakítani. Jelenlegi gyakorlat!!!! Zavarvédelem. (Elektromágneses környezetvédelem. EMC) Túlfeszültség védelem. Elektromágneses interferenciák (EMI) elleni védelem Transzformátor állomást úgy helyeztük el, hogy közvetlenül felette munkahelyek ne legyenek, ezért árnyékolásokról nem kell gondoskodni. Készülék szintű védelemként, olyan készülékeket telepítünk, melyeknek jóa zavartűrő képességük, és megfelelően kicsi a zavar kibocsátásuk. Elektrosztatikus kisülések elleni védelemként a kisülések elkerülését tekintjük

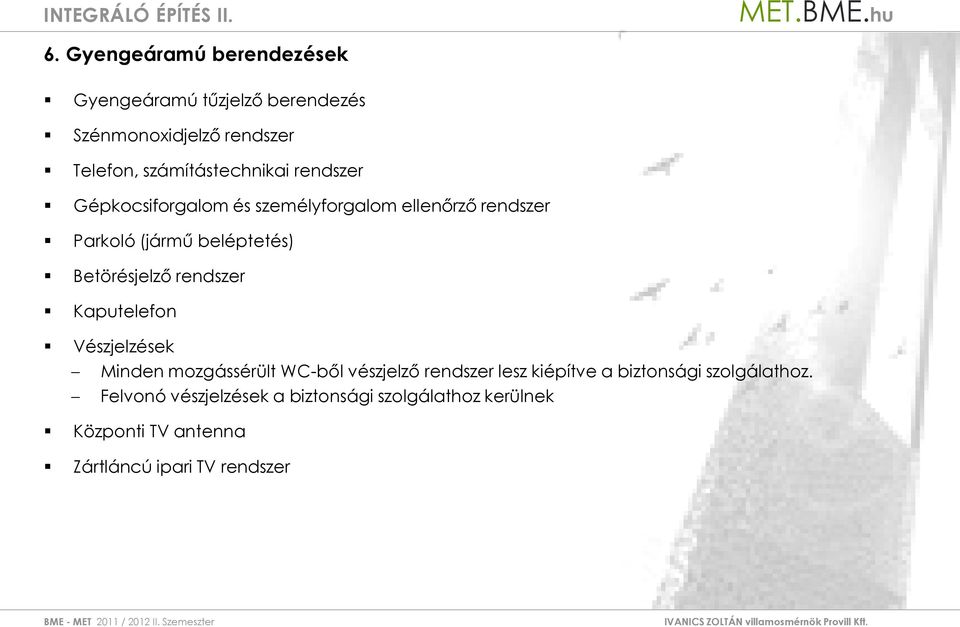

18 6. Gyengeáramú berendezések Gyengeáramú tűzjelző berendezés Szénmonoxidjelző rendszer Telefon, számítástechnikai rendszer Gépkocsiforgalom és személyforgalom ellenőrző rendszer Parkoló (jármű beléptetés) Betörésjelző rendszer Kaputelefon Vészjelzések Minden mozgássérült WC-ből vészjelző rendszer lesz kiépítve a biztonsági szolgálathoz. Felvonó vészjelzések a biztonsági szolgálathoz kerülnek Központi TV antenna Zártláncú ipari TV rendszer

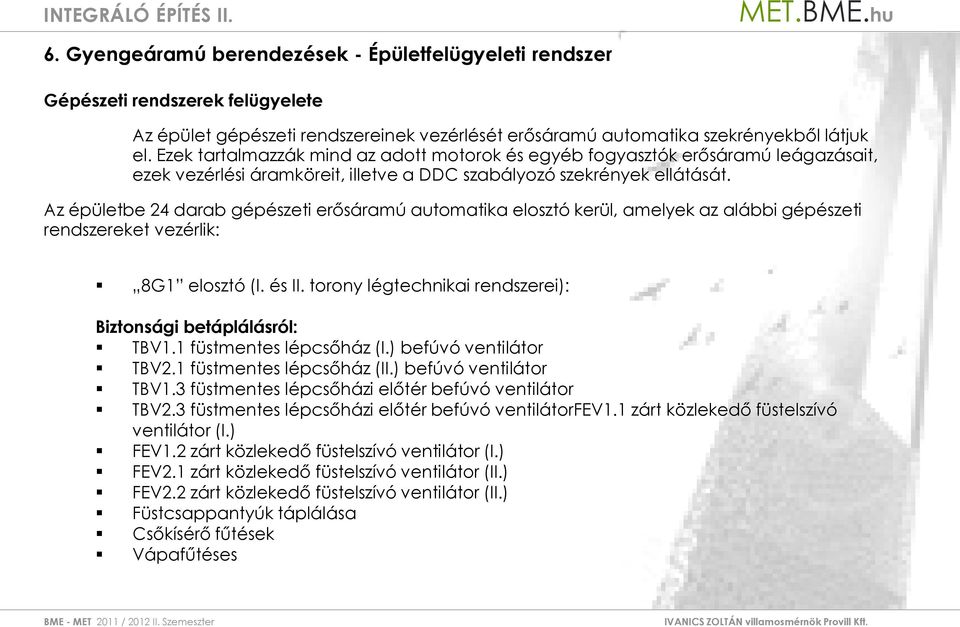

19 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Gépészeti rendszerek felügyelete Az épület gépészeti rendszereinek vezérlését erősáramú automatika szekrényekből látjuk el. Ezek tartalmazzák mind az adott motorok és egyéb fogyasztók erősáramú leágazásait, ezek vezérlési áramköreit, illetve a DDC szabályozó szekrények ellátását. Az épületbe 24 darab gépészeti erősáramú automatika elosztó kerül, amelyek az alábbi gépészeti rendszereket vezérlik: 8G1 elosztó (I. és II. torony légtechnikai rendszerei): Biztonsági betáplálásról: TBV1.1 füstmentes lépcsőház (I.) befúvó ventilátor TBV2.1 füstmentes lépcsőház (II.) befúvó ventilátor TBV1.3 füstmentes lépcsőházi előtér befúvó ventilátor TBV2.3 füstmentes lépcsőházi előtér befúvó ventilátorfev1.1 zárt közlekedő füstelszívó ventilátor (I.) FEV1.2 zárt közlekedő füstelszívó ventilátor (I.) FEV2.1 zárt közlekedő füstelszívó ventilátor (II.) FEV2.2 zárt közlekedő füstelszívó ventilátor (II.) Füstcsappantyúk táplálása Csőkísérő fűtések Vápafűtéses

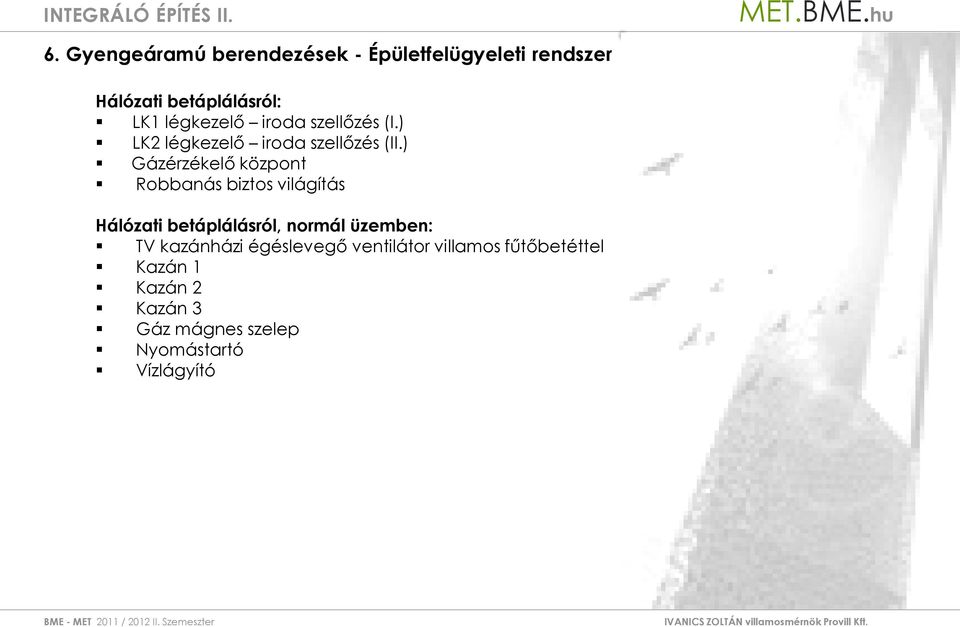

20 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Hálózati betáplálásról: LK1 légkezelő iroda szellőzés (I.) LK2 légkezelő iroda szellőzés (II.) Gázérzékelő központ Robbanás biztos világítás Hálózati betáplálásról, normál üzemben: TV kazánházi égéslevegő ventilátor villamos fűtőbetéttel Kazán 1 Kazán 2 Kazán 3 Gáz mágnes szelep Nyomástartó Vízlágyító

21 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Kazánház világítás és dugaszoló aljzatok -1PKG2 elosztó: Hálózati betáplálásról: Fűtési rendszer szivattyúi -1PHG1 elosztó: Hálózati betáplálásról: Folyadékhűtők főköri szivattyúi Szárazhűtők keringtető szivattyúi

22 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Hűtési rendszerek szivattyúi -2PG1 elosztó: Biztonsági betáplálásról: GEV2 garázs szellőzés, CO és füstelszívó ventilátor GEV2.5 garázs szellőzés, CO és füstelszívó ventilátor Füstcsappantyúk táplálása Tűzcsappantyúk táplálása -3PG1 elosztó: Biztonsági betáplálásról: GEV3 garázs szellőzés, CO és füstelszívó ventilátor GEV3.5 garázs szellőzés, CO és füstelszívó ventilátor Füstcsappantyúk táplálása

23 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Az épület felügyeleti központra csatlakoznak még az alábbi gépészeti és villamos rendszerek: Intelligens egyedi helyiségszabályozások (IRC), LON kommunikációval a Fan-Coil berendezések és az árnyékoló rendszer vezérlésére ( ~18 adatpont/egység) Frekvenciaváltók LON busz kommunikációval (10 adatpont/frekvenciaváltó) Villamos fogyasztásmérések LON kommunikációval (8 adatpont/mérő) Hőmennyiségmérők M-Bus kommunikációval (6 adatpont/mérő) Multifunkciós mérők / hálózatanalizátorok (50 adatpont/mérő) Központi szünetmentes berendezés (20 adatpont/ups) Diesel generátor vezérlője (30 adatpont) Nyomásfokozó (10 adatpont) Kazánok (30 adatpont/kazán) Liftek (típustól függően kb. 10 adatpont/lift)

24 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Folyadékhűtők (50 adatpont/hűtő) Villamos installációs szinti elosztók és villamos főelosztók áramköreinek kapcsolásai és jelzéseik (a villamos adatpontokat kezelő LON I/O elemek az adott villamos elosztókba lesznek beépítve) Tűzjelző központ összes adatpontja (a tervekben ESSER kb adatpont) A központ adatpontjait alaprajzokon meg kell jeleníteni. Transzformátor tűzcsappantyúk nyit zár állapota, Szellőzési rendszer Iroda szellőzések (LK1, LK2, LK3, LK4, LK8, LK9 rendszer) A berendezések felépítése teljesen egyforma. A gépek 1-1 torony iroda helyiségeit látják el. A szellőzőgépeket a friss levegő oldalon és a kidobó oldalon rugós zsalumozgatókkal, az elvi sémákon jelölt helyeken hőmérsékletérzékelőkkel, fagyvédő termosztáttal, nyomáskülönbség kapcsolókkal, hűtési, fűtési szabályozó szelepekkel kell ellátni.

25 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer A berendezések 100 % friss levegővel működnek. A ventilátorok üzemét, a szűrők tisztaságát nyomáskülönbség kapcsolóval kell figyelni. A forgódobos hővisszanyerő fordulatszám szabályozott (0-10VDC jellel vezérelhető). Először mindig a forgódobos hővisszanyerővel kezd fűteni a légkezelő, majd ha ez nem elég, akkor nyit a fűtési szelep. A fűtési kalorifer minőségi, a hűtési kalorifer mennyiségi szabályozással van ellátva. A DDC szabályozó a légoldali hőmérsékletek alapján állítja be a motoros szelepekkel a szükséges hőmérsékletű fűtő ill. hűtővizet. A fűtőkalorifer fagyvédelméről víz és légoldalról egyaránt gondoskodni kell, a vízoldalon hőmérővel (fűtési kalorifer visszatérő), légoldalon fagyvédő termosztáttal. Túl alacsony visszatérő fűtővíz hőmérséklet esetén vagy a termosztát jelzésekor a rendszert le kell állítani, ilyenkor a rugós zsalumozgató lezárja a zsalut, a fűtési szelep pedig teljesen kinyit, a fűtési szivattyú üzeme mellett.

26 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer A fagyvédő termosztát jelzését be kell kötni a befúvó ventilátor vezérlőkörébe is, hogy kézi üzem esetén is leálljon a rendszer fagyveszély esetén. Mind a befúvó, mind az elszívó ventilátorváltozó fordulatszámú, azaz frekvenciaváltóval ellátott. A frekvenciaváltók LON buszon csatlakoznak az épületfelügyeletre. Motoronként a vezérlőkörbe kerül egy háromállású üzemmód kapcsoló (kézi-0-automata) az adott erősáramú szekrény homloklapjára szerelve. Ugyanitt lesznek az állapotjelző lámpák is. Az üzemjelzések zöld színű, a hibajelzések (fagyveszély, motorhiba, stb.) piros színű lámpákkal történnek. A beépített szelepek menetes, NA32-s méret felett karimás kivitelűek. A szelepmozgató folyamatos mozgatású (0-10 VDC vezérlőjel), kézi állítási lehetőséggel. Füstmentes lépcsőházak, előterek A lépcsőház ventilátorok nyomásvezéreltek (4db). A felszerelt nyomáskülönbség távadók jele alapján vezéreljük a motorok frekvenciaváltóit. A frekvenciaváltók LON buszon csatlakoznak az épületfelügyeletre.

27 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Az előterek befúvó ventilátorai egyfordulatúak (6db) és csak az alagsori szintekbe fújnak, mert efelett nincs lépcsőházi előtér. A tűzjelző központ jelzésére azonnal indulnak az adott lépcsőház ventilátorai, amennyiben a tűzoltótablón automata állásban vannak a rendszerkapcsolók. Minden kábel 90 perces tűzállóságú halogénmentes kábel! Minden földszint, illetve a legfelső szinten terveztünk törőüveges kapcsolót, amellyel helyileg is indíthatóak a lépcsőházi füstmentesítési rendszerek. Fűtés, fűtési rendszerek A központi kazánház a -1. emeleten lesz elhelyezve. Innen kapnak a rendszerek fűtési energiát. A fűtési osztóról kapnak melegvizet a Fan-Coil készülékek, a radiátoros fűtés, a légtechnikai gépek, a légfüggönyök. A kazánházba háromcsatornás gázveszélyjelző lesz telepítve. A berendezés 20% ARH értéknél előjelzést ad, elindítja a vészventilátort, 40% ARH értéknél a vészventilátor további üzeme mellett lekapcsolja a kazánház elektromos rendszereit, lezárja a gáz mágnesszelepet, és felkapcsolja az Rb-s világítást.

28 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer A Viessmann automatika LON buszon csatlakozik az épületfelügyeletre. A bérleményekben villamos melegvíz termelők állítják elő a melegvizet, megtáplálásuk a bérleményi elosztókból történik. A fűtési rendszer szivattyúi egy különálló gépházban lesznek elhelyezve. Táplálásuk a -1PKG2 elosztóból történik. Egyedi helyiségszabályozások, Fan-Coil és árnyékolástechnika Az irodaterek hűtését és fűtését Fan-Coil készülékek biztosítják. Az igényes szabályozhatóság érdekében a szabályozáshoz IRC rendszer kerül telepítésre. Az IRC szabályozók LON buszon csatlakoznak a felügyeleti rendszerhez. Az irodakiosztások következtében általában egy szabályozó egy Fan-Coil berendezést lát el. A fali kezelő LCD kijelzőjén megjelennek az aktuális adatok, a forgatható gombbal állítható az alapjel. Egy nyomógomb a jelenléti állapotot módosítja, a másikkal a ventilátor fordulatszáma változtatható. Ezen kívül 2db nyomógomb párral állíthatóak az árnyékolók helyileg. A fali kezelőn további 2 nyomógomb pár van, amelyekkel az irodavilágítás kapcsolható, amennyiben erre igény lesz. Az árnyékolók kézileg felülvezérelhetőek, de egy idő után visszatérnek a központi program szerinti vezérlésre.

29 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer A világításvezérlés jelenleg kézi kapcsolókkal van tervezve, de opcióban meg kell ajánlani a falikezelőről való világításvezérléshez szükséges bővítő/vagy önálló modult. Helyiségenként két csoportban kell kapcsolni a világítást. Az opciós modulnak közvetlenül kell kapcsolnia a lámpatesteket. Az árnyékolástechnika vezérlésére különálló modulokat terveztünk. Ezek 3db, 230VAC tápfeszültségű motort tudnak vezérelni. Az árnyékoló motorok az építész költségvetésben szerepelnek. Az árnyékolók központilag is vezérelhetőek, akár a tetőn elhelyezett időjárás központ kalkulációja alapján(a napsugarak beesési szögét kalkulálja az aktuális dátum/idő és a földrajzi elhelyezkedés alapján, méri 8 irányban napsugárzás erősségét, továbbá figyelembe veszi az épület geometriai alakját(árnyékok))

30 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Villamos adatpontok Egyes szinti elosztók mellé, főelosztókba LON buszos adatgyűjtő I/O modulok kerülnek beépítésre. A portán lehelyezésre kerül egy LON kommunikációval ellátott központi kezelő panel, amelyen egyes funkciók elérhetőek lesznek (pl. világításkapcsolás) Mérés, adatgyűjtés A villamos fogyasztásmérők a villamos költségvetésben szerepelnek. Ezek a főelosztókban és a bérlemények elosztóiban helyezkednek el. A főmérők impulzus kimenetűek, a bérleményi mérők LON kommunikációval rendelkeznek. A felügyeleti központ gyűjti a mért adatokat, igény szerint listázza, illetve kimutatásokat készít. Minden gépészeti fogyasztót, ami az automatika elosztókból van ellátva (légkezelők, fűtés/hűtési rendszerek) külön kell mérni. Ezek a villamos fogyasztás mérő az automatika elosztókba lesznek elhelyezve és a szállításuk is az automatika rendszer szállítójának a feladata. (LON kommunikációval) A hőmennyiség mérők és a mellék áramlásmérők a gépészeti költségvetésben szerepelnek. A hőmennyiségmérők M-bus protokollon keresztül kommunikálnak. A mellék áramlásmérők(hidegvíz) csatlakoznak a hőmennyiségmérők szabad számláló bemeneteire. Az egységes épületfelügyeleti rendszer érdekében Lon/M-bus gateway készülékeket telepítünk. Ezek az. M-bus mérők jelzéseit képesek fogadni és átfordítani Lonworks protokollra.

31 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Épületfelügyeleti központ Az új épület DDC szabályozóit, IRC szabályozóit, Lon I/O elemeit hálózati vezérlők kezelik, amelyek BACnet IP kompatibilis Etherneten keresztül kommunikálnak egymással és az épületfelügyeleti számítógéppel. A felügyeleti központ programozásakor ügyelni kell arra, hogy az egyes fogyasztók(motorok) rendellenes leállás(pl. áramszünet) után fokozatosan induljanak újra. A megjelenítő és kezelő számítógép és az események illetve hibajelzések nyomtatását végző nyomtatók diszpécser helyiségbe kerülnek. Az operátor munkaállomás kezelői felülete többszintű jelszóval védett. Az adott kezelő az adatait csak saját jelszavával érheti el. Az egyes, jelszavakkal védett szinteken csak az ott engedélyezett műveletek hajthatók végre.

32 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Grafikus megjelenítés A rendszerben található összes jelzés, riasztás, mérés, vezérlés megjeleníthető a felügyeleti számítógépeken. A grafika nagyfelbontású. (minimum 1280x1024 képpont) A gyors adatelemzést grafikus alaprajzok, rendszersémák segítik. A színes, mozgó szimbólumok segítségével egy pillantással ellenőrizhető az egyes rendszerek működése, illetve a riasztások, hibaállapotok és azok helye. Az üzemeltetés megkönnyítésére használati utasítások, leírások csatolhatók az egyes képekhez a legkülönbözőbb formában (video fájlok, dokumentumok, stb.). Jelszavas védelem A fejlett jelszókezelés biztosítja, hogy az egyes felhasználók csak a számukra engedélyezett adatokhoz férjenek hozzá, illetve csak az engedélyezett tranzakciókat hajthassák végre. Minden felügyeleti számítógépen elérhető az összes adat, a felhasználói név és a jelszó határozza meg az elérhető funkciókat.

33 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer Ez a struktúra lehetővé teszi különböző célú felügyeleti számítógépek telepítését, melyek vészhelyzet esetén meggyorsítják a kezelést azzal, hogy például a tűzjelző rendszer jelzései egyszerre több helyről is figyelhetők. Naplózás A rendszerben történt események, riasztások mindegyike (konfigurálástól függően) naplózásra kerül. A tárolt adatok többféle szempont alapján kereshetők. A hibáknak különböző prioritás adható. Az egységes naplózás segíti az összetett események elemzését. Az egyes adatpontokhoz trendfunkciók kapcsolhatóak, az így nyert adatokat szövegesen és grafikusan is meg lehet jeleníteni. Az egyes események, hibák típusonként összegezhetők, kinyomtathatók. Nyomon követhetőek a rendszeren végzett karbantartások. Naplózható, hogy a helyi karbantartók a hibaüzenet megjelenése után mennyi idő után avatkoztak be. A rendszerben történt hibák, üzenetek, események, trendek összegyűjtése a rendszervezérlők feladata, így a felügyeleti számítógép meghibásodása esetén sem vesznek el a tárolt adatok. Több felügyeleti PC kezelése

34 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer WEB-es hozzáférés A rendszerhez telepítve lesz WEB interfész. Ez tűzfalon keresztül biztonságos hozzáférést nyújt a rendszer adataihoz hagyományos WEB böngésző segítségével belső hálózaton keresztül, illetve az Interneten. Természetesen ez a hozzáférés is többszintű jelszavas védelemmel rendelkezik és biztonságos adatátvitelt használ. Riasztási funkciók A kiválasztott rendszer alapból képes tetszőleges hibaüzeneteket küldeni en és SMS-n, pageren keresztül. Minden üzenet egyértelműen adja meg a hiba helyét, jellegét, a hiba bekövetkeztének időpontját.

35 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer

36 6. Gyengeáramú berendezések - Épületfelügyeleti rendszer

37 7. Szabványok A létesítmény tervezése és kivitelezése a hatályos magyar szabványok és rendeletek betartása mellett történik: MSZ 1: 2002 MSZ 151-1,-4,-8 MSZ MSZ 172/2,..4 MSZ 453:1987 MSZ 447:1998, 2002,2009 MSZ 1585:2009 Szabványos villamos feszültségek Erősáramú szabadvezeték, 0,6/1kV névleges feszültségű elosztóhálózati kábelek, Érintésvédelmi szabályzat, Biztonsági táblák erősáramú villamos berendezések számára Kisfeszültségű, közcélú elosztóhálózatra csatlakoztatás, Villamos berendezések üzemeltetése, MSZ 1600/11,13-14,16 Létesítési biztonsági szabályzat 1000 V-nál nem nagyobb feszültségű villamos berendezések számára, MSZ 2040:1995 Egészségügyi létesítmények villamos berendezéseinek létesítése,

38 7. Szabványok MSZ 2364 Legfeljebb 1000 V névleges feszültségű erősáramú villamos berendezések létesítése: MSZ :2002 Épületek villamos berendezéseinek létesítése, MSZ :1994 A villamos berendezés hőhatás elleni védelme, MSZ :2004 Biztonságtechnika 43. kötet: túláramvédelem, MSZ HD :2007 elleni védelem, Kisfeszültségű villamos berendezések 4-41 rész: Biztonság. Áramütés MSZ HD :2007 Épületek villamos berendezéseinek létesítése rész: Biztonság. Feszültségzavarok elleni védelem fejezet: légköri vagy kapcsolási eredetű túlfeszültségek elleni védelem (IEC :2001/A1: 2003, módosítva) MSZ HD :2007 Kisfeszültségű villamos berendezések A villamos berendezések, kiválasztása és szerelése. Földelő berendezések, védővezetők és védő egyen potenciálra hozó vezetők, MSZ HD :2006: Kisfeszültségű villamos berendezések A villamos berendezések, kiválasztása és szerelése. Egyéb szerkezetek. Lámpatestek és világítási berendezések,

39 7. Szabványok MSZ HD ::2007 Kisfeszültségű villamos 6. rész: Ellenőrzés, MSZ HD :2007: Kisfeszültségű villamos berendezések Különleges helyekre vagy berendezésekre vonatkozó követelmények. Helyiségek fürdőkáddal vagy zuhannyal, MSZ EN :2003 Fény és világítás. Munkahelyi világítás. 1. rész: belsőtéri munkahelyek, MSZ EN :2007 Fény és világítás. Munkahelyi világítás. 2. rész: szabadtéri munkahelyek, MSZ EN :2004 Útvilágítás 2 rész: A világítási jellemzők követelményei MSZ EN : Elektromágneses összeférhetőség (EMC), MSZ EN 50160:2008 A közcélú elosztóhálózatokon szolgáltatott villamos energia feszültség jellemzői, MSZ EN :2001 Mérőáramváltók MSZ EN :2001 Mérőfeszültségváltók MSZ EN60073:2003 Az ember-gép kapcsolat, a megjelölés és az azonosítás alapvető és biztonsági elvei. Jelzőkészülékek és működtető elemek kódolási elvei

40 7. Szabványok MSZ EN :2000 Kisfeszültségű kapcsoló- és vezérlőberendezések, MSZ EN :2007 Megszakítók MSZ EN :2000 Kapcsolók, szakaszolók, szakaszolókapcsolók és biztosító-kapcsolókészülékek kombinációk MSZ EN 50172:2005 Biztonsági világítási rendszerek, MSZ EN : 2008 Fényforrások és lámpatestek fotómetriai adatainak mérése és ábrázolása 3. rész: Munkahelyek tartalékvilágítási adatainak ábrázolása, IEC 417 IEC 617 Berendezéseken használt grafikus jelképek Villamos rajzjelek ELMŰ Hálózati Kft /ÉMÁSZ Hálózati Kft Méréstechnikai és mérés ellenőrzési osztály: Az idősoros elszámolási mérés kiviteli tervének méréstechnikai követelményei Elosztói Szabályzat 9/2008. (II.28) ÖTM rendelettel kiadott Országos Tűzvédelmi Szabályzat (OTSZ) előírásai, TIER előírás!!

41

42 Köszönöm a figyelmet!
