1 Integráló építés I. VI. Előadás BME MET Előadó: 2014/2015 I. szemeszter Dr. SCHRANCZ MIHÁLY TAMÁS egyetemi docens, BME Magasépítési Tanszék SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 1. dia /X

2 6. Előadás Villamos és Gépészeti rendszerek 1. Villamos rendszerek 1.1 Kiinduló adatok 1.2 Erősáramú rendszerek 1.3 Erősáramú rendszerelemek 1.4 Gyengeáramú rendszerek 1.5 Épületfelügyelet 1.6 Tápegységek, szünetmentes áramforrások 1.7 Tervezési elvek, a méretezés folyamata 1.8 A megvalósítás folyamata 2. Gépészeti rendszerek 2.1 Kiinduló adatok 2.2 Tervezési elvek 2.3 Rendszerelemek 2.4 A megvalósítás folyamata SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 2. dia /X

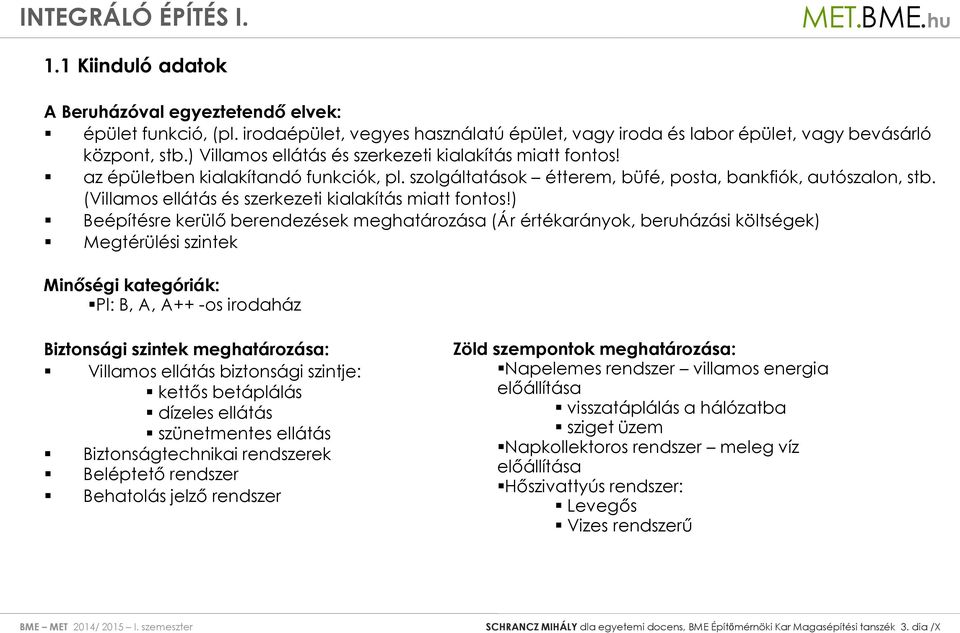

3 1.1 Kiinduló adatok A Beruházóval egyeztetendő elvek: épület funkció, (pl. irodaépület, vegyes használatú épület, vagy iroda és labor épület, vagy bevásárló központ, stb.) Villamos ellátás és szerkezeti kialakítás miatt fontos! az épületben kialakítandó funkciók, pl. szolgáltatások étterem, büfé, posta, bankfiók, autószalon, stb. (Villamos ellátás és szerkezeti kialakítás miatt fontos!) Beépítésre kerülő berendezések meghatározása (Ár értékarányok, beruházási költségek) Megtérülési szintek Minőségi kategóriák: Pl: B, A, A++ -os irodaház Biztonsági szintek meghatározása: Villamos ellátás biztonsági szintje: kettős betáplálás dízeles ellátás szünetmentes ellátás Biztonságtechnikai rendszerek Beléptető rendszer Behatolás jelző rendszer Zöld szempontok meghatározása: Napelemes rendszer villamos energia előállítása visszatáplálás a hálózatba sziget üzem Napkollektoros rendszer meleg víz előállítása Hőszivattyús rendszer: Levegős Vizes rendszerű SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 3. dia /X

4 1.1 Kiinduló adatok Energia hatékonyság Energia tanúsítvány az ingatlanok eladásokhoz kötelező január 1-től. Az ingatlan értékét nagyban befolyásolja Beruházási költségek előzetes tervezői becslése Előzetes becslés általában m2 alapján történik Hatósági egyeztetések: ANTSZ Tűzoltóság OKF Országos katasztrófavédelmi főigazgatóság. (csak egyes esetekben!! Pl. kiemelt beruházásoknál) Szabványok, rendeletek SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 4. dia /X

5 1.2 Erősáramú rendszerek 1. Irodai munkahelyek elektromos ellátása: 300 W/munkahely 2. Világítás: irodaterület, üzletek, közös területek, kiszolgálóhelységek, mélygarázs, külső területek: 20 W/m 2, 20 W/m 2, 10 W/m 2, 10 W/m 2,.. 3. Fénymásolók, nyomtatók ellátása, Szerveregységek ellátása: 2 kw/db + 2 kw/db 4. Gépészeti rendszerek ellátása: Légtechnika, fűtés (pl.: szivattyúk), hűtés (pl.: hűtőgépek), öntözőrendszer, etc. A rendszer specifikációja szerint 5. Kiemelt fogyasztók ellátása: Pl.: földszinti gyorskapuk, homlokzati világítás A rendszer specifikációja szerint 6. Biztonságtechnikai rendszerek erősáramú ellátása: A rendszerek specifikációja szerint 7. Felvonók ellátása: A rendszer specifikációja szerint SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 5. dia /X

6 1.2 Erősáramú rendszerek 8. Érintésvédelem: Érintésvédelem módja: Nullázás /TN-S/, törpefeszültség 9. Villámvédelem: Villámvédelmi berendezés az MSZ EN szerint kell kialakítani. Jelenlegi gyakorlat!!!! Zavarvédelem. (Elektromágneses környezetvédelem. EMC) Túlfeszültség védelem. 10. Elektromágneses interferenciák (EMI) elleni védelem Transzformátor állomást úgy helyeztük el, hogy közvetlenül felette munkahelyek ne legyenek, ezért árnyékolásokról nem kell gondoskodni. Készülék szintű védelemként, olyan készülékeket telepítünk, melyeknek jó a zavartűrő képességük, és megfelelően kicsi a zavar kibocsátásuk. Elektrosztatikus kisülések elleni védelemként a kisülések elkerülését tekintjük SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 6. dia /X

7 1.3 Erősáramú rendszerelemek - Világítás A világításnak a biztonságot és kényelemet az alábbi kritériumok szerint kell teljesítenie: - megvilágítás szintje - egységes fényeloszlás - fénysűrűség eloszlás - káprázás mentesség - szín (hőmérséklet) és a szín renderelés - villogó és stroboszkóp hatás mentesség - nagy kontrasztok kerülése, tükröződésmenteség Általános irodai megvilágítás - megvilágítási szint nem lehet kevesebb, mint 300 Lux, - a számítógépes feladatok esetén nem kevesebb, mint 500 Lux - a folyosókon nem lehet kevesebb, mint 100 Lux (200 átlag). Energiatakarékosság: - szabályozható rendszert - nappali-szabályozás - mozgásérzékelő - rendszerek 16mm átm. három sávos fénycsövek (82% megtakarítás) fő / m2 + lámpatest minősége = lámpatest darabszám = fogyasztási adat Energiszükséglet: - Világítás: 20W/m2 - Az irodai berendezések és a lég kondicionálás: 60W/m2 - Némi tartalk SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 7. dia /X

8 1.3 Erősáramú rendszerelemek - Világítás 1. minőség mennyezetre szerelt fénycsöves lámpatestek 3. minőség rejtettbordás álmennyezetbe süllyesztett tükrös fénycsöves lámpatestek 2. minőség 60x60 álmennyezetbe süllyesztett fénycsöves lámpatestek 4. minőség Függesztett direkt indirekt tükrös fénycsöves lámpatestek SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 8. dia /X

9 1.4 Gyengeáramú rendszerek 1. Tűzjelző berendezés Füst- és tűzérzékelők, Tűzcsappantyúk 2. Szénmonoxidjelző rendszer 3. Kaputelefon, Telefon, számítástechnikai rendszer 4. Beléptető rendszer Kártyaolvasók, Gépkocsiforgalom és személyforgalom ellenőrző rendszer 5. Parkoló (jármű beléptetés) 6. Vészjelzések Minden mozgássérült WC-ből vészjelző rendszer Felvonó vészjelzések a biztonsági szolgálathoz kerülnek 7. Központi TV antenna 8. Zártláncú ipari TV rendszer 9. Kamerarendszer 10. Riasztó rendszer, Betörésjelző rendszer SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 9. dia /X

10 1.5 Épületfelügyelet BMS (Building Management System) Az A kategóriás épületekben komoly szabályozás szükséges - hatékonyan és rugalmas üzemeltethetőség - több bérlő eltérő követelmény figyelembevétele - jelentős energiahatékonyság növelő rendszer - az üzemidők, kihasználás optimalizálásával jelentősen csökkenthető a karbantartási ktg., nő az élettartam Az épület felügyeleti központra csatlakoznak: gépészeti és villamos rendszerek Intelligens egyedi helyiségszabályozások Fan-Coil berendezések és az árnyékoló rendszer vezérlésére ( ~18 adatpont/egység) Frekvenciaváltók LON busz kommunikációval (10 adatpont/frekvenciaváltó) Villamos fogyasztásmérések LON kommunikációval (8 adatpont/mérő) Hőmennyiségmérők M-Bus kommunikációval (6 adatpont/mérő) Multifunkciós mérők / hálózatanalizátorok (50 adatpont/mérő) Központi szünetmentes berendezés (20 adatpont/ups) Diesel generátor vezérlője (30 adatpont) Nyomásfokozó (10 adatpont) Kazánok (30 adatpont/kazán) Liftek (típustól függően kb. 10 adatpont/lift) Folyadékhűtők (50 adatpont/hűtő) Villamos installációs szinti elosztók és villamos főelosztók áramköreinek kapcsolásai és jelzéseik Homlokzati árnyékolók (kb adatpont) Transzformátor tűzcsappantyúk nyit zár állapota Szellőzési rendszer Iroda szellőzések (LK1, LK2, LK3, LK4, LK8 rendszer) A szellőzőgépeket a friss levegő oldalon és a kidobó oldalon rugós zsalumozgatókkal, az elvi sémákon jelölt helyeken hőmérsékletérzékelőkkel, fagyvédő termosztáttal, nyomáskülönbség kapcsolókkal, hűtési, fűtési szabályozó szelepekkel megjelenítve A forgódobos hő visszanyerő fordulatszám szabályozása (Először mindig a forgódobos hő visszanyerővel kezd fűteni a légkezelő, majd ha ez nem elég, akkor nyit a fűtési szelep.) SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 10. dia /X

11 1.5 Épületfelügyelet Az épület felügyeleti központra csatlakoznak: Grafikus megjelenítés A rendszerben található összes jelzés, riasztás, mérés, vezérlés megjeleníthető a felügyeleti számítógépeken. A gyors adatelemzést grafikus alaprajzok, rendszersémák segítik. A színes, mozgó szimbólumok segítségével egy pillantással ellenőrizhető az egyes rendszerek működése, illetve a riasztások, hibaállapotok és azok helye. Az üzemeltetés megkönnyítésére használati utasítások, leírások csatolhatók az egyes képekhez a legkülönbözőbb formában Jelszavas védelem A fejlett jelszókezelés biztosítja, hogy az egyes felhasználók csak a számukra engedélyezett adatokhoz férjenek hozzá, illetve csak az engedélyezett tranzakciókat hajthassák végre. Minden felügyeleti számítógépen elérhető az összes adat, a felhasználói név és a jelszó határozza meg az elérhető funkciókat. WEB-es hozzáférés A rendszerhez telepítve lesz WEB interfész. Ez tűzfalon keresztül biztonságos hozzáférést nyújt a rendszer adataihoz hagyományos WEB böngésző segítségével Riasztási funkciók A kiválasztott rendszer képes tetszőleges hibaüzeneteket küldeni en és SMS-n, pageren keresztül. Minden üzenet egyértelműen adja meg a hiba helyét, jellegét, a hiba bekövetkeztének időpontját Naplózás A rendszerben történt események, riasztások mindegyike naplózásra kerül. A tárolt adatok többféle szempont alapján kereshetők. A hibáknak különböző prioritás adható. Az egységes naplózás segíti az összetett események elemzését. Az egyes események, hibák típusonként összegezhetők, kinyomtathatók. Nyomon követhetőek a rendszeren végzett karbantartások. Naplózható, hogy a helyi karbantartók a hibaüzenet megjelenése után mennyi idő után avatkoztak be. A rendszerben történt hibák, üzenetek, események, trendek összegyűjtése a rendszervezérlők feladata, így a felügyeleti számítógép meghibásodása esetén sem vesznek el a tárolt adatok. SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 11. dia /X

12 1.5 Épületfelügyelet BMS Központ II. Torony Gépház - frekvencia szabályzók - mennyiségmérők SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 12. dia /X

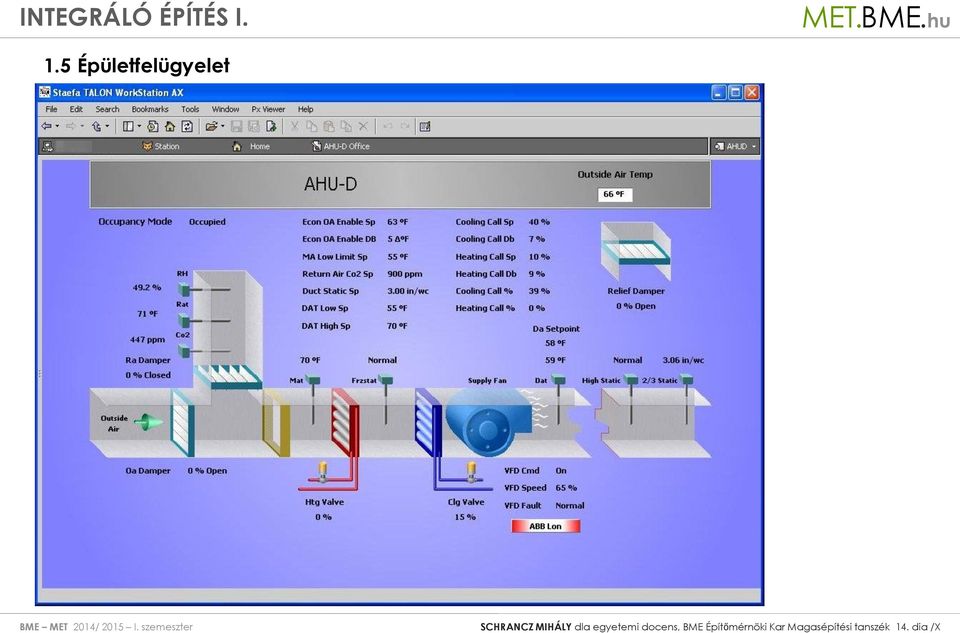

13 1.5 Épületfelügyelet SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 13. dia /X

14 1.5 Épületfelügyelet SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 14. dia /X

15 1.6 Tápegységek, szünetmentes áramforrások TÁPEGYSÉGEK Az A osztályú irodaházak esetén - alternatív áramforrás (pl: dízel aggregátor, akkumulátor, UPS) - kétoldali betáplálás ajánlás - kétoldali betáplálásra akkor alternatív energiaforrás ha más hálózati áramkört használ - A tartalék áramkörökre az életvédelmi rendszereket és/vagy bizonyos IT (szerver) köröket szoktuk kötni - Esetenként szükséges további bérlői saját generátorok elhelyezése a közös 2. Tartalékáramkörökön felül SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 15. dia /X

16 1.6 Tápegységek, szünetmentes áramforrások - Villamos ellátás biztonsági szintje SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 16. dia /X

17 1.7 Tervezési elvek, a méretezés folyamata SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 17. dia /X

18 1.7 Tervezési elvek, a méretezés folyamata SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 18. dia /X

19 1.7 Tervezési elvek, a méretezés folyamata Teljesítmény számítás alapértékei: Munkahelyek: 300W Fénymásoló: 2000W/db Világítás irodaterületeken 20W/m2, többi területen 10W/m2 Energia ellátás biztonságának meghatározása Az energia ellátás helyigényének meghatározása: pl. trafó, középfeszültségű kapcsoló tér, 0,4kV kapcsoló tér, villamos felszálló aknák elhelyezése, dízel generátor elhelyezése. Elhelyezés szempontjai: lehetőség szerint alárendelt területek kerüljenek elhelyezésre fejlesztői, üzemeltetői objektív igények alapján Elhelyezés az előírásoknak megfeleljen: Áramszolgáltatói előírások Megközelítés daruzás stb. Vészüzemű dízel generátor elhelyezése: Távol legyen a lakó épületektől a zaj kibocsátás miatt, Az épületben a villamos ellátás céljára elég nagy területeket kell biztosítani SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 19. dia /X

20 1.7 Tervezési elvek, a méretezés folyamata Kapcsoló helység - Külső megközelíthetőség - Daruzható kell legyen - Kizárólag a szolgáltató fér hozzá TRAFÓ helység - Külső megközelíthetőség - Daruzható kell legyen - Kizárólag a szolgáltató fér hozzá SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 20. dia /X

21 1.8 A megvalósítás folyamata A kábelezési rendszerekkel, az informatikai vezetékeléssel és a világítással szemben támasztott követelmények gyakran változnak. - trend: a vezeték nélküli informatikai rendszerek - trend: néhány kísérleti vezeték nélküli áramellátási hálózat de - rugalmasság átalakíthatóságának, variálhatóságának - a belső kábelezés általában része az iroda kialakítás fit-out csomagnak - építészeti kialakításnak biztosítania kell a maximális rugalmasságot. ajánlás - bevitel / frame szoba: néhány IT / távközlési szolgáltatóknal szüksége lesz egy külön helységre (általában alagsor szint) - megfelelő kapacitást server helyiségek részére (megfelelő födém terhelhetőség, informatikai és hűtő kapacitások) - távközlési felszálló akna - rugalmas álpadló - bérlői agregátorok elhelyezhetősége SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 21. dia /X

22 2.1 Kiinduló adatok Épületgépészeti rendszerek Feladatok -Higiénia biztosítása -Belső komfort biztosítás -Élet- és vagyon védelme szerkezetek védelme Elvárások -Előírt paraméterek teljesítése -Megbízható működés -Alacsony beruházási költség -Egyszerű és gazdaságos üzemeltetés alacsony fogyasztás -Jó szabályozhatóság Dinamikus rendszerek Minden mozog, a peremfeltételek folyamatosan változnak! Nem megfelelő működés esetén Nehéz, költséges korrekció Közműellátás Feladatok -Vízellátás, szennyvíz és csapadékvíz elvezetés -Energiaellátás hőenergia (gáz), villamos energia Elvárások -Biztonságos ellátás -Korrekt fogyasztásmérés és elszámolás egyeztetés a szolgáltatókkal SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 22. dia /X

23 2.1 Kiinduló adatok - hatékony, csendes és rugalmas fűtési, hűtési és szellőztetési rendszer - üzemeltetési rugalmasság az opcionálisan kialakítható bérleményi területek kapcsán év élettartam (ez vonatkozik az egyes alkatrészekre is) Minimális / maximális belső hőmérsékleti követelmények - fenntartható épület követelmények! változtatnunk a mentalitás hozzáállásunkat és az épület belső környezetével/klímájával kapcsolatos várakozásainkat Belső hő termelés kisfeszültségű berendezések - Az irodai berendezések (változatos terhelés): 10 W/m2 - Risers / síneket : beépített teljesítmény 1%-a - riasztórendszer, tűzjelző, stb. olyan kicsi, hogy általában elhenyagoljuk Belső hő termelés - IT-berendezések - Központi szerver szoba: 30 kw - Lokális elosztó pontok: 10 kw Belső hő termelés Világítás - 20 W/m2 Belső hő termelés dolgozók W személyenként, 1 fő / 8m2-10m2 Ajánlás Fűtés hűtés és szellőzés, belső hőmérséklet a következő: IT = 22 + (OT - 28) / 2 (IT - Belső hőmérséklet, OT - Külső hőmérséklet) Gépi szellőzés ráta - Minimális külső levegő 30 m3 óránként személyenként. Páratartalom szabályozás - páratartalom 40% és e felett SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 23. dia /X

24 2.1 Kiinduló adatok - hatékony, csendes és rugalmas fűtési, hűtési és szellőztetési rendszer - üzemeltetési rugalmasság az opcionálisan kialakítható bérleményi területek kapcsán év élettartam (ez vonatkozik az egyes alkatrészekre is) Minimális / maximális belső hőmérsékleti követelmények - fenntartható épület követelmények! változtatnunk a mentalitás hozzáállásunkat és az épület belső környezetével/klímájával kapcsolatos várakozásainkat Belső hő termelés kisfeszültségű berendezések - Az irodai berendezések (változatos terhelés): 10 W/m2 - Risers / síneket : beépített teljesítmény 1%-a - riasztórendszer, tűzjelző, stb. olyan kicsi, hogy általában elhenyagoljuk Belső hő termelés - IT-berendezések - Központi szerver szoba: 30 kw - Lokális elosztó pontok: 10 kw Belső hő termelés Világítás - 20 W/m2 Belső hő termelés dolgozók W személyenként, 1 fő / 8m2-10m2 Ajánlás Fűtés hűtés és szellőzés, belső hőmérséklet a következő: IT = 22 + (OT - 28) / 2 (IT - Belső hőmérséklet, OT - Külső hőmérséklet) Gépi szellőzés ráta - Minimális külső levegő 30 m3 óránként személyenként. Páratartalom szabályozás - páratartalom 40% és e felett SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 24. dia /X

25 2.1 Kiinduló adatok Épületgépészeti rendszerek Feladatok -Higiénia biztosítása -Belső komfort biztosítás -Élet- és vagyon védelme szerkezetek védelme Elvárások -Előírt paraméterek teljesítése -Megbízható működés -Alacsony beruházási költség -Egyszerű és gazdaságos üzemeltetés alacsony fogyasztás -Jó szabályozhatóság Dinamikus rendszerek Minden mozog, a peremfeltételek folyamatosan változnak! Nem megfelelő működés esetén Nehéz, költséges korrekció Közműellátás Feladatok -Vízellátás, szennyvíz és csapadékvíz elvezetés -Energiaellátás hőenergia (gáz), villamosenergia Elvárások -Biztonságos ellátás -Korrekt fogyasztásmérés és elszámolás egyeztetés a szolgáltatókkal SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 25. dia /X

26 2.2 Épületgépészeti rendszerek értéke az épületben Épületszintek Irodaépület általános szint Egyterű iroda Flexibilis belső tér Pinceszint Hálózatok: ivóvíz, oltóvíz, szennyvíz, csapadékvíz, gáz, fűtés, hűtés, szellőzés, oltórendszer, hő- és füstelvezetés SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 26. dia /X

27 2.2 Épületgépészeti rendszerek értéke az épületben Épületszintek gépészettel Irodaépület általános szint Egyterű iroda Flexibilis belső tér épületgépészettel Egy A kategóriás irodaépület építési költségének ~16-18% az épületgépészet SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 27. dia /X

28 2.3 Közműkapcsolatok Épületek ellátása Ellátási módok -Városi vezetékes hálózati kapcsolatok: víz, csatorna, gáz/távhő, elektromos -Helyi megoldások: talajhő, talajvíz hő, szolár, szél megújuló energiaforrások -Vegyes: kapcsolt energiatermelés gáz Szolgáltatók -(Fő)városi vízművek -(Fő)városi csatornázási művek -Gázszolgáltatók FŐGÁZ, TIGÁZ stb. Eljárás -Igények meghatározása -Igénybejelentés -Műszaki és gazdasági tájékoztató -Szolgáltatói szerződés megkötés -Kiviteli tervek jóváhagyatása -Szerelés átvétele SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 28. dia /X

29 2.4 A megvalósítás folyamata 1 Tervezés -Műszaki korszerűség dinamikus hőtechnikai viselkedés vizsgálata üzemeltetési adatok meghatározása - minősítés Szabványok -Fenntarthatóság megújuló energiaforrások használata, szabad hűtés lladékhő újrahasznosítás energetikai besorolás kwh/m 2 a esővíz összegyűjtés, hasznosítás -Gazdaságosság beruházási költségek Üzemeltetési költségek -Ellenőrzés SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 29. dia /X

30 2.4 A megvalósítás folyamata 2 Kivitelezés - Technológiai fegyelem, rend - Rendszerismeret - Ellenőrzés jegyzőkönyvezett mérések, próbák, tisztítások stb. 3 Beüzemelés - Beszabályozás, ellenőrző mérések - Reprodukálhatóság - Ellenőrzés 4 Üzemeltetés ebben a fázisban valósul meg az épület kitalált működése - Technológiai fegyelem - Rendszerismeret - Vezérlés, szabályozás - Ellenőrzés SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 30. dia /X

31 2.5 Épületgépészeti rendszerek meghatározása 5.1 Peremfeltételek kiinduló adatok - Beruházói igények: funkciók, flexibilitás, komfort kategória A, B, C belső terek hőmérséklete, nedvesség tartalma, frisslevegő mennyisége - Épületszerkezetek: falak, tetőszerkezet, padlószerkezet - Homlokzatok: függönyfalak, üvegezés, árnyékolás - Épület belső kialakítás: aknák, gépházak helyzete, álpadló, álmennyezet - Alkalmazandó szabványok 5.2 Rendszerelemek - Vízhálózatok: ivóvíz, oltóvíz Sugaras hálózat Hurkos hálózat - Csatornahálózat: szennyvíz, csapadékvíz Tokos csőhálózat Hegesztett szívott rendszer - Fűtés: hőátadással, sugárzással Radiátor, padló-konvektor, fan-coil, termo-ventilátor Sugárzómennyezet, sugárzópanel, padlófűtés, födém aktiválás Magas hőmérsékleten sugárzó készülékek vörösen sugárzó (~1000 C), feketén sugárzó (~600 C) - Hűtés: hőátadással, sugárzással - Szellőztető hálózatok: komfort szellőztetés, hő- és füstelvezetés SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 31. dia /X

32 2.5 Épületgépészeti rendszerek meghatározása 5.2 Rendszerelemek Padló-konvektor SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 32. dia /X

33 2.5 Épületgépészeti rendszerek meghatározása 5.2 Rendszerelemek - Hűtés: hőátadással, sugárzással Fan-coil, hűtőgerenda, ventilátoros padló-konvektor, közvetlen expanziós rendszerek DX split Hűtőmennyezet, hűtőpanel, padlóhűtés, födémaktiválás - Szellőztető hálózatok: komfort szellőztetés, hő- és füstelvezetés Ventilátorok Építőelemes légkezelő Kompakt légkezelő Homlokzat szellőző Befúvó és elszívó elemek SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 33. dia /X

34 2.5 Épületgépészeti rendszerek meghatározása 5.2 Rendszerelemek Hűtőmennyezet, hűtőpanel SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 34. dia /X

35 2.5 Épületgépészeti rendszerek meghatározása 5.2 Rendszerelemek Homlokzati szellőző készülékek SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 35. dia /X

36 2.5 Épületgépészeti rendszerek meghatározása 5.2 Rendszerelemek Építőelemes légkezelők SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 36. dia /X

37 2.5 Épületgépészeti rendszerek meghatározása SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 37. dia /X

38 2.5 Épületgépészeti rendszerek meghatározása 5.3 Energiatudatosság - fenntarthatóság - Épület külső határoló szerkezetei ALAP - Hővisszanyerő berendezések lemezes, forgódobos, közvetítőközeges - Épületszerkezetek: falak, üvegezés, függönyfalak, tetőszerkezet, padlószerkezet - Épület belső kialakítás: aknák, gépházak helyzete, álpadló, álmennyezet - Alkalmazandó szabványok 5.4 Minősítések BREEAM, LEED - komfort és energiatudatosság nem jár kéz a kézben Lényegesen több mint a gépészet, elektromos és energetika tudatos kialakítása! Fő témakörök Management Egészség & Komfort Energia - szabályozhatóság Víz Anyagok Kibocsátások Megközelíthetőség (transport) Területhasználat & Környezetvédelem SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 38. dia /X

39 2.6 Kölcsönhatások 6.2 Kapcsolat a belső épületgépészeti rendszerekkel Hőenergia termelők Kazánok hőmérséklet tartomány C Folyadékhűtők 5-14 C Hőszivattyúk Fűtési üzemben C; hűtési üzemben 6-15 C Hőleadók Radiátorok C Fan-coil készülékek vízhőmérséklet fűtéskor C, hűtéskor 7-12 C Padlófűtés vízhőmérséklet C, felületi hőmérséklet <29 C Fűtő, hűtő mennyezet vízhőmérséklet fűtéskor C, hűtéskor C Hőszivattyúk Fűtési üzemben C; hűtési üzemben 6-15 C Hőátrendezés helyiségek, épületek között Víz forrásközegű hőszivattyúkkal valósítható meg! SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 39. dia /X

40 2.7 Esettanulmány Fenntarthatóság érdekében: Épületszerkezet - Falszerkezetek U=0,22-0,28 W/m 2 K - Tetőszerkezet - U=0,13-0,22 W/m 2 K Zöldtető - Üvegezés - U=1,1-1,2 W/m 2 K, g<0,4 - Árnyékolás Talajhő hőszivattyúzás fűtés, hűtés hőszivattyúval Napenergia napkollektor, napcella (Photovoltaikus) Szélenergia szélkerék Távfűtés Távhűtés Vízgazdálkodás Talajvíz hasznosítás Szennyvízgazdálkodás Épületszerkezet aktiválás forrás és fogyasztói oldal Természetes átszellőztetés Benapozottság Alacsony fogyasztású világítás LED Teljes épületfelügyelet - Helyiség vezérlés - Vezérlési zónán nagysága - Világítás vezérlés Intelligens liftvezérlés Monitoring Anyaghasználat SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 40. dia /X

41 2.7 Esettanulmány Energiaellátás: Központosított rendszer Energetikai minőség szerinti besorolás: A (energiatakarékos) SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 41. dia /X

42 2.7 Esettanulmány Energiaellátás: Decentralizált megoldás Energetikai minőség szerinti besorolás: A (energiatakarékos) SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 42. dia /X

43 2.7 Esettanulmány Energiaellátás: Hibrid rendszer Energetikai minőség szerinti besorolás: A (energiatakarékos) SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 43. dia /X

44 2.7 Esettanulmány Energiaellátás: Talajhő SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 44. dia /X

45 2.8 Secunder rendszerek SCHRANCZ MIHÁLY dla egyetemi docens, BME Építőmérnöki Kar Magasépítési tanszék 45. dia /X
