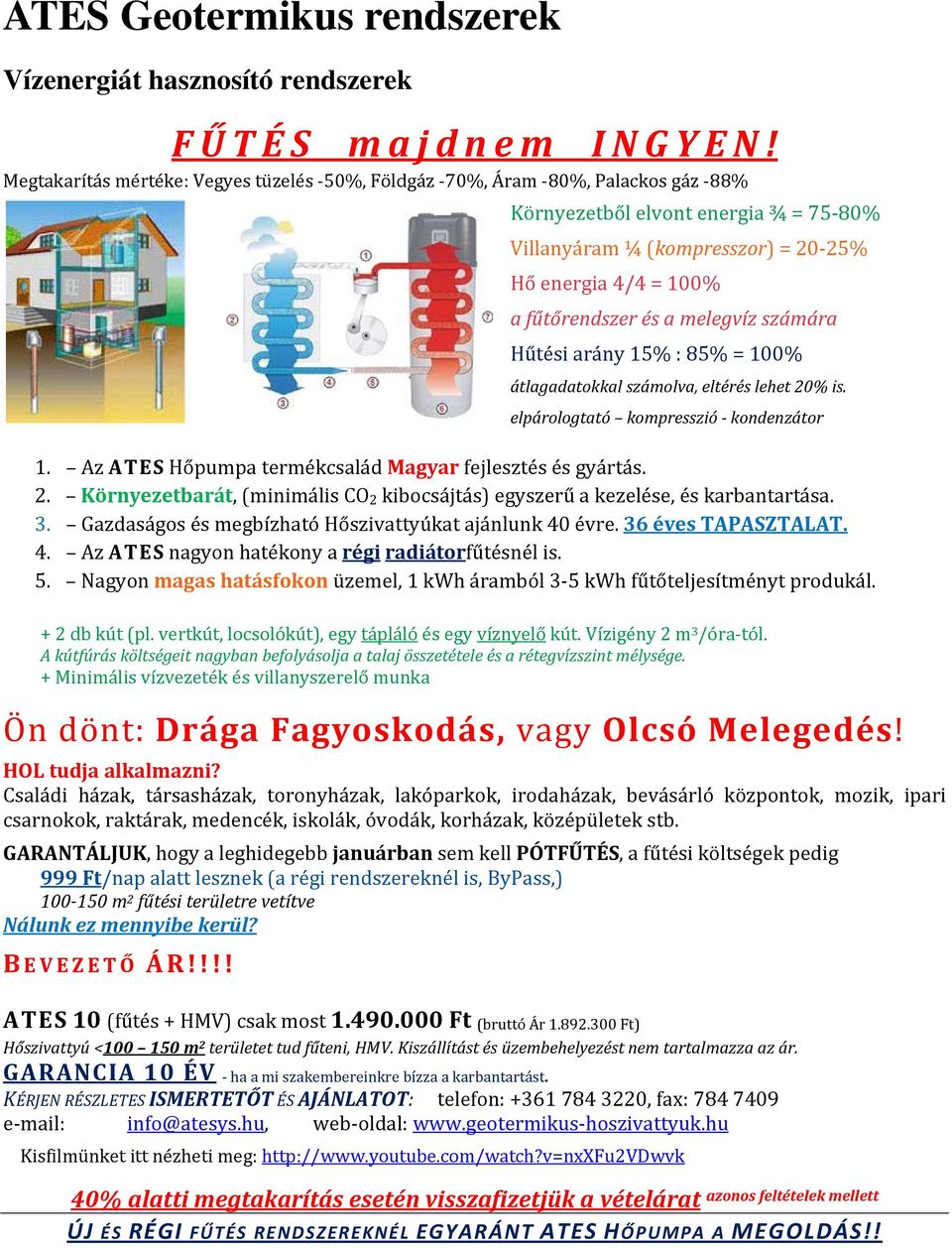

1 ATES Geotermikus rendszerek Vízenergiát hasznosító rendszerek F Ű TÉS majdnem INGYEN! Megtakarítás mértéke: Vegyes tüzelés 50%, Földgáz 70%, Áram 80%, Palackos gáz 88% Környezetből el vont energia ¾ = 75 80% Villanyáram ¼ (kompresszor) = 20 25% Hő energia 4/4 = 100% a fűtőrendszer és a melegvíz számára Hűtési arány 15% : 85% = 100% átlagadatokkal számolva, eltérés lehet 20% is. elpárologtató kompresszió kondenzátor 1. Az ATES Hőpumpa termékcsalád Magyar fejlesztés és gyártás. 2. Környezetbarát, (minimális CO 2 kibocsájtás ) egyszerű a kezelése, és karbantartása. 3. Gazdaságos és megbízható Hőszivattyúkat ajánlunk 40 évre. 36 éves TAPASZTALAT. 4. Az ATES nagyon hatékony a régi radiátorfűtésnél is. 5. Nagyon magas hatásfokon üzemel, 1 kwh áramból 3 5 kwh fűtőteljesítményt produkál. + 2 db kút (pl. vertkút, locsolókút), egy tápláló és egy víznyelő kút. Vízigény 2 m 3 /óra tól. A kútfúrás költs égeit nagyban b efolyásolja a talaj összetétele és a rétegvízszint mélysége. + Minimális vízvezeték és villanyszerelő munka Ön dönt: Drága Fagyoskodás, vagy Olcsó Melegedés! HOL tudja alkalmazni? Családi házak, társasházak, toronyházak, lakóparkok, irodaházak, bevásárló központok, mozik, ipari csarnokok, raktárak, medencék, iskolák, óvodák, korházak, középületek stb. GARANTÁLJUK, hogy a leghidegebb januárban sem kell PÓTFŰTÉS, a fűtési költségek pedig 999 Ft/nap alatt lesznek (a régi rendszereknél is, ByPass,) m 2 fűtési területre vetítve Nálunk ez mennyibe kerül? B EVEZETŐ ÁR!!!! ATES 10 (fűtés + HMV) csak most Ft (bruttó Ár Ft) Hőszivattyú < m 2 területet tud fűteni, HMV. Kiszállítást és üzembehelyezést nem tartalmazza az ár. GARANCIA 10 ÉV ha a mi szakembereinkre bízza a karbantartást. KÉRJEN RÉSZLETES ISMERTETŐT ÉS A JÁNLATOT: telefon: , fax: e mail: info@atesys.hu, web oldal: hoszivattyuk.hu Kisfilmünket itt nézheti meg: 40% alatti megtakarítás esetén visszafizetjük a vételárat azonos feltételek mellett ÚJ ÉS RÉGI FŰTÉS RENDSZEREKNÉL EGYARÁNT ATES HŐPUMPA A MEGOLDÁS!!

2 Mi a Geothermikus energia Napjainkban ismét sok szó esik a geothermikus energia hasznosításáról. Érdemes szétnéznünk mit láthatunk milyen eredmények, tapasztalatok születtek ezen a területen. Először röviden tekintsük át ismereteinket a geothermikus energiáról. A geothermikus energia a természetes energiaforrások csoportjába tartozik. Eredete szerint földhő, jellemzője a geotermiku s gradiens, melynek értéke a mélység függvényében a földkéreg hőmérsékletnövekedését adja meg. Magyarországon átlagban 18m/ o C értéket lehet figyelembe venni. A hazai geothermikus energiahordozó hévizek termelését és hasznosítását az ország kedvező geothermikus és hidrogeológiai adottságai határozzák meg. Ennek az állapotnak mélyföldtani és földkéreg szerkezeti okai vannak. Magyarország gazdag megújuló energiaforrásokban, különösen geothermikus energiában. Ennek ellenére energetikai célú hasznosításuk ellentmondásos, mert a felhasználás mértéke csekély és az alkalmazások műszaki színvonala általában alacsony. Nyerjünk hőt a VÍZBŐL ( vizes fűtés ) A talajvíz geothermikus hőjét használja fel az ATES hőszivattyú. E hőszivattyú energetikai együtthatója rendkívül magas értékű, ezért a beruházási költség és a teljesítmény aránya különösen kedvező. Az ATES hőszivattyúk beltéri berendezések, fűtésre/hűtésre és használati melegvíz előállítására egyaránt használhatók. Nagy előnye az ATES hő pumpáknál, hogy a meglévő fűtési rendszereket is nagy hatásfokkal üzemeltetik. NEM KELL ÚJ RENDSZERT KIÉPÍTENI, NINCSEN FELESLEGES BERUHÁZÁS. Előnyei: Használata elsősorban ott előnyös, ahol sok a talaj/rétegvíz (Kárpát medence). Állandó és kedvező fűtésteljesítménnyel bír (kiegyensúlyozott hőmérséklet). Magas hatásfokon üzemel, 1 kwh áramból 4 6 kwh fűtőteljesítményt produkál. Egyszerű és ritka karbantartást igényel. Egyszerű és tiszta a kezelése. A már meglévő rendszerekhez csatlakoztatható. Nem kell átépíteni, újra építeni a fűtési rendszert. Kiépített fűtési rendszert használja fel a ház hűtéséhez is, nyáron. Hűtéshez elhanyagolható energiát használ fel, mivel csak keringteti a kútvizet. Egész évben közel egyforma hőmérsékletet biztosít a házban. Az elsődleges hőforrás használatának előfeltételei: két, egymástól megfelelő távolságban levő kút (szivattyúzó/forrás és elszivárogtató/nyelő kút) a kútvíz megfelelő vegyi összetétele és hőmérséklete az év folyamán nem lehet alacsonyabb +8 C nál (Magyarországon kb. 20 m körül mar C) megfelelő vízhozamú kutak (a vízhozam szivattyúzással mérhető), 2 4 m 3 /h. a kútvíz felhasználásához szükséges engedély az érvényes rendeletek értelmében (Környezetvédelmi, Természetvédelmi és vízügyi felügyelőség ZÖLD PONT irodáiban igényelhető).

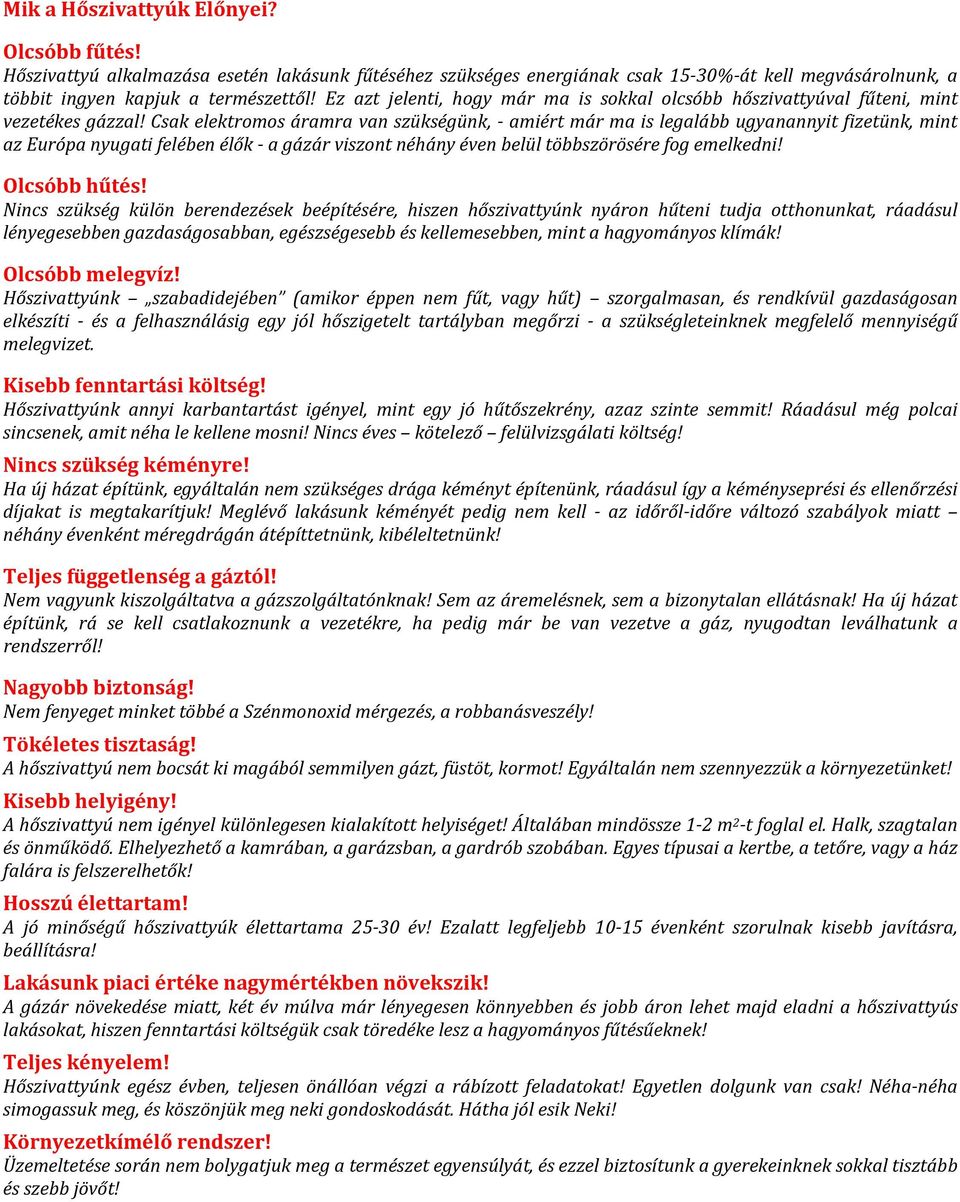

3 Mik a Hőszivattyúk Előnyei? Olcsóbb fűtés! Hőszivattyú alkalmazása esetén lakásunk fűtéséhez szükséges energiának csak 15 30% át kell megvásárolnunk, a többit ingyen kapjuk a természettől! Ez azt jelenti, hogy már ma is sokkal olcsóbb hőszivattyúval fűteni, mint vezetékes gázzal! Csak elektromos áramra van szükségünk, amiért már ma is legalább ugyanannyit fizetünk, mint az Európa nyugati felében élők a gázár viszont néhány éven belül többszörösére fog emelkedni! Olcsóbb hűtés! Nincs szükség külön berendezések beépítésére, hiszen hőszivattyúnk nyáron hűteni tudja otthonunkat, ráadásul lényegesebben gazdaságosabban, egészségesebb és kellemesebben, mint a hagyományos klímák! Olcsóbb melegvíz! Hőszivattyúnk szabadidejében (amikor éppen nem fűt, vagy hűt) szorgalmasan, és rendkívül gazdaságosan elkészíti és a felhasználásig egy jól hőszigetelt tartályban megőrzi a szükségleteinknek megfelelő mennyiségű melegvizet. Kisebb fenntartási költség! Hőszivattyúnk annyi karbantartást igényel, mint egy jó hűtőszekrény, azaz szinte semmit! Ráadásul még polcai sincsenek, amit néha le kellene mosni! Nincs éves kötelező felülvizsgálati költség! Nincs szükség kéményre! Ha új házat építünk, egyáltalán nem szükséges drága kéményt építenünk, ráadásul így a kéményseprési és ellenőrzési díjakat is megtakarítjuk! Meglévő lakásunk kéményét pedig nem kell az időről időre változó szabályok miatt néhány évenként méregdrágán átépíttetnünk, kibéleltetnünk! Teljes függetlenség a gáztól! Nem vagyunk kiszolgáltatva a gázszolgáltatónknak! Sem az áremelésnek, sem a bizonytalan ellátásnak! Ha új házat építünk, rá se kell csatlakoznunk a vezetékre, ha pedig már be van vezetve a gáz, nyugodtan leválhatunk a rendszerről! Nagyobb biztonság! Nem fenyeget minket többé a Szénmonoxid mérgezés, a robbanásveszély! Tökéletes tisztaság! A hőszivattyú nem bocsát ki magából semmilyen gázt, füstöt, kormot! Egyáltalán nem szennyezzük a környezetünket! Kisebb helyigény! A hőszivattyú nem igényel különlegesen kialakított helyiséget! Általában mindössze 1 2 m 2 t foglal el. Halk, szagtalan és önműködő. Elhelyezhető a kamrában, a garázsban, a gardrób szobában. Egyes típusai a kertbe, a tetőre, vagy a ház falára is felszerelhetők! Hosszú élettartam! A jó minőségű hőszivattyúk élettartama év! Ezalatt legfeljebb évenként szorulnak kisebb javításra, beállításra! Lakásunk piaci értéke nagymértékben növekszik! A gázár növekedése miatt, két év múlva már lényegesen könnyebben és jobb áron lehet majd eladni a hőszivattyús lakásokat, hiszen fenntartási költségük csak töredéke lesz a hagyományos fűtésűeknek! Teljes kényelem! Hőszivattyúnk egész évben, teljesen önállóan végzi a rábízott feladatokat! Egyetlen dolgunk van csak! Néha néha simogassuk meg, és köszönjük meg neki gondoskodását. Hátha jól esik Neki! Környezetkímélő rendszer! Üzemeltetése során nem bolygatjuk meg a természet egyensúlyát, és ezzel biztosítunk a gyerekeinknek sokkal tisztább és szebb jövőt!

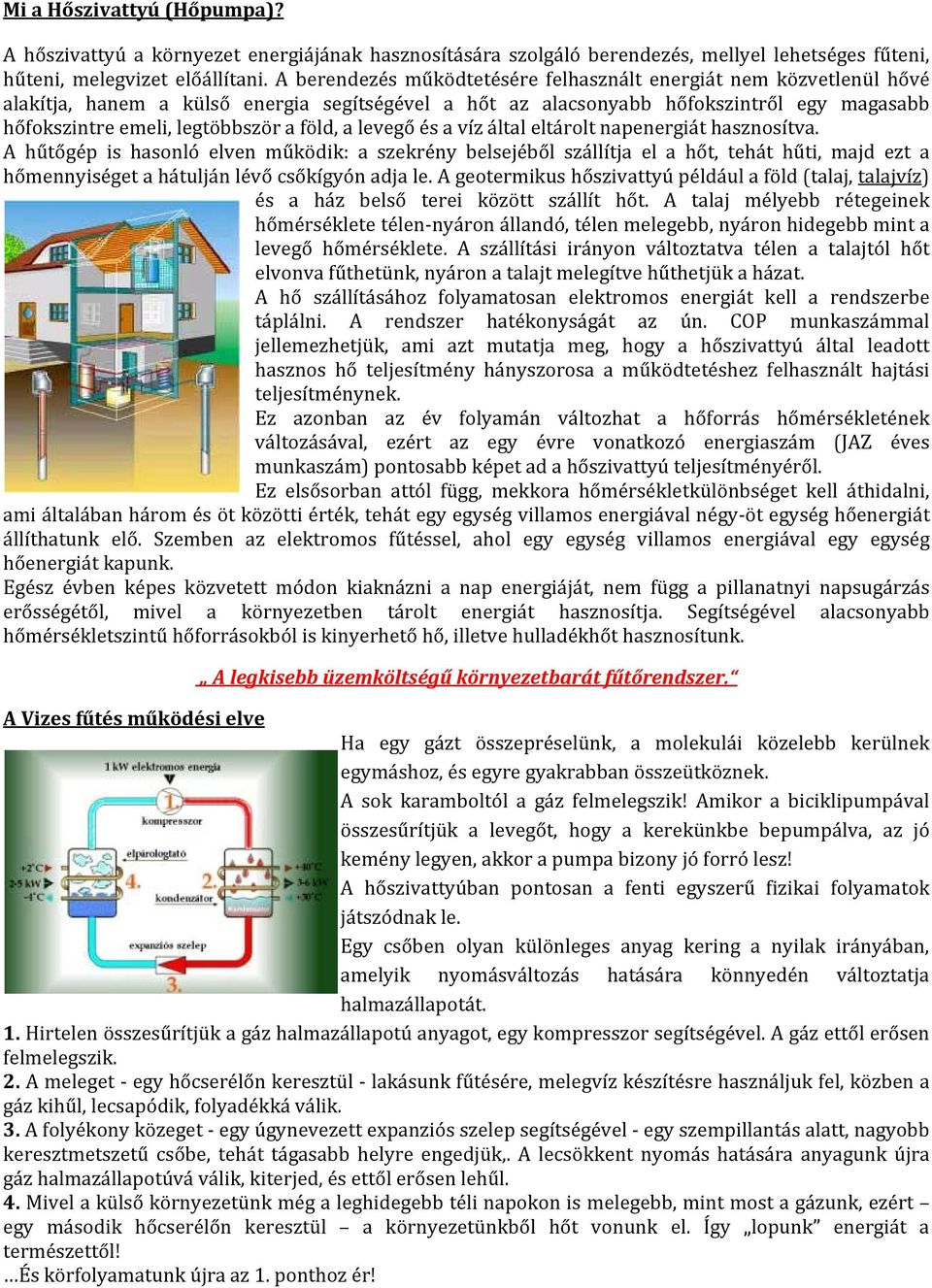

4 Mi a Hőszivattyú (Hőpumpa)? A hőszivattyú a környezet energiájának hasznosítására szolgáló berendezés, mellyel lehetséges fűteni, hűteni, melegvizet előállítani. A berendezés működtetésére felhasznált energiát nem közvetlenül hővé alakítja, hanem a külső energia segítségével a hőt az alacsonyabb hőfokszintről egy magasabb hőfokszintre emeli, legtöbbször a föld, a levegő és a víz által eltárolt napenergiát hasznosítva. A hűtőgép is hasonló elven működik: a szekrény belsejéből szállítja el a hőt, tehát hűti, majd ezt a hőmennyiséget a hátulján lévő csőkígyón adja le. A geotermikus hőszivattyú például a föld (talaj, talajvíz) és a ház belső terei között szállít hőt. A talaj mélyebb rétegeinek hőmérséklete télen nyáron állandó, télen melegebb, nyáron hidegebb mint a levegő hőmérséklet e. A szállítási irányon váloztatva t télen a talajtól hőt elvonva fűthetünk, nyáron a talajt melegítve hűthetjük a házat. A hő szállításához folyamatosan elektromos energiát kell a rendszerbe táplálni. A rendszer hatékonyságát az ún. COP munkaszámmal jellemezhetjük, ami azt mutatja meg, hogy a hőszivattyú által leadott hasznos hő teljesítmény hányszorosa a működtetéshez felhasznált hajtási teljesítménynek. Ez azonban az év folyamán változhat a hőforrás hőmérsékletének változásával, ezért az e gy évre vonatkozó energiaszám (JAZ éves munkaszám) pontosabb képet ad a hőszivattyú teljesítményéről. Ez elsősorban attól függ, mekkora hőmérsékletkülönbséget kell áthidalni, ami általában három és öt közötti érték, tehát egy egység villamos energiával négy öt egység hőenergiát állíthatunk elő. Szemben az elektromos fűtéssel, ahol egy egység villamos energiával egy egység hőenergiát kapunk. Egész évben képes közvetett módon kiaknázni a nap energiáját, nem függ a pillanatnyi napsugárzás erősségétől, mivel a környezetben tárolt energiát hasznosítja. Segítségével alacsonyabb hőmérsékletszintű hőforrásokból is kinyerhető hő, illetve hulladékhőt hasznosítunk. A legkisebb üzemköltségű környezetbarát fűtőrendszer. A Vizes fűtés működési elve Ha egy gázt összepréselünk, a molekulái közelebb kerülnek egymáshoz, és egyre gyakrabban összeütköznek. A sok karamboltól a gáz felmelegszik! Amikor a biciklipumpával összesűrítjük a levegőt, hogy a kerekünkbe bepumpálva, az jó kemény legyen, akkor a pumpa bizony jó forró lesz! A hőszivattyúban pontosan a fenti egyszerű fizikai folyamatok játszódnak le. Egy csőben olyan különleges anyag kering a nyilak irányában, amelyik nyomásváltozás hatására könnyedén változtatja halmazállapotát. 1. Hirtelen összesűrítjük a gáz halmazállapotú anyagot, egy kompresszor segítségével. A gáz ettől erősen felmelegszik. 2. A meleget egy hőcserélőn keresztül lakásunk fűtésére, melegvíz készítésre használjuk fel, közben a gáz kihűl, lecsapódik, folyadékká válik. 3. A folyékony közeget egy úgynevezett expanziós szelep segítségével egy szempillantás alatt, nagyobb keresztmetszetű csőbe, tehát tágasabb helyre engedjük,. A lecsökkent nyomás hatására anyagunk újra gáz halmazállapotúvá válik, kiterjed, és ettől erősen lehűl. 4. Mivel a külső környezetünk még a leghidegebb téli napokon is melegebb, mint most a gázunk, ezért egy második hőcserélőn keresztül a környezetünkből hőt vonunk el. Így lopunk energiát a természettől! És körfolyamatunk újra az 1. ponthoz ér!

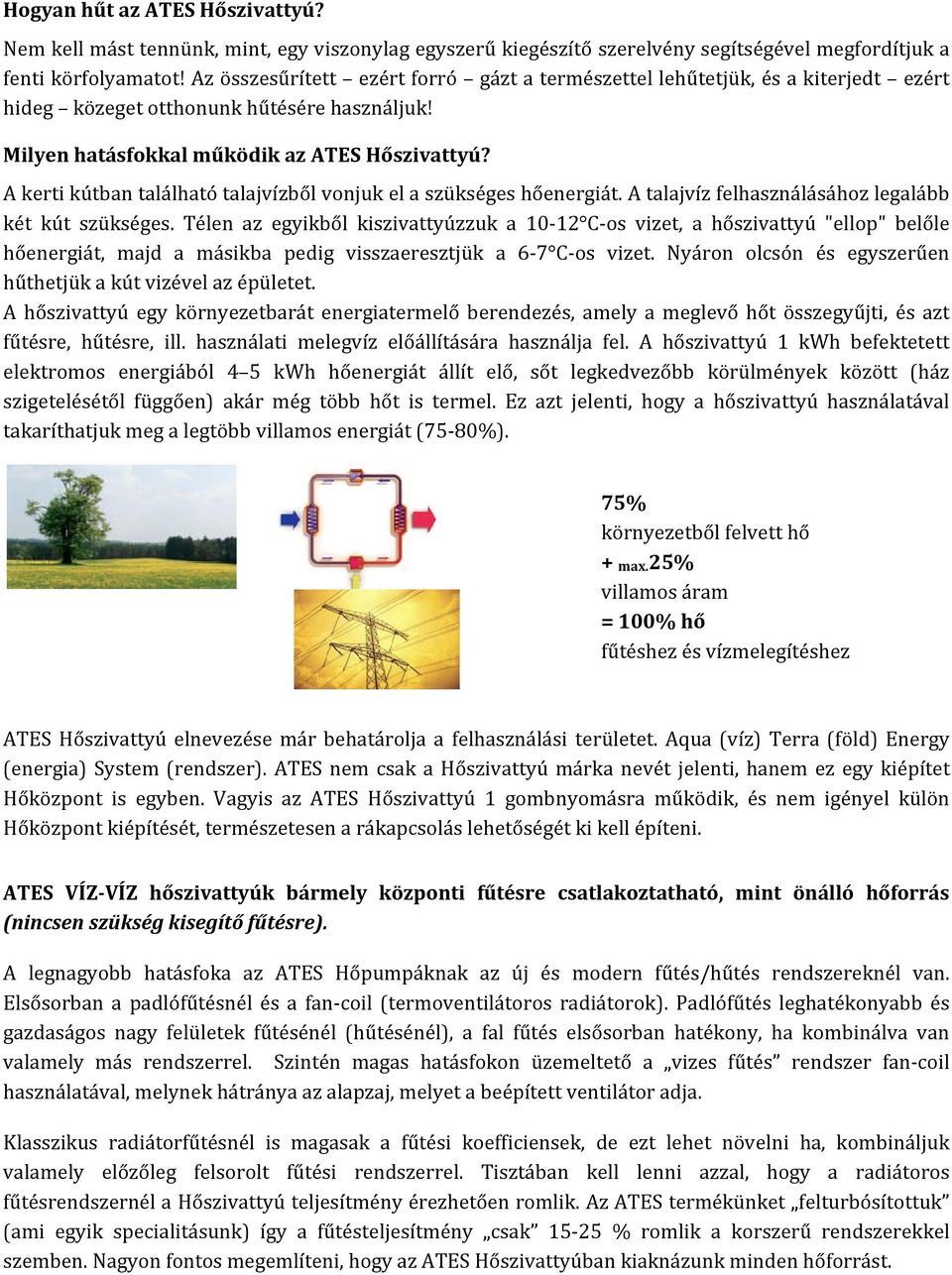

5 Hogyan hűt az ATES Hőszivattyú? Nem kell mást tennünk, mint, egy viszonylag egyszerű kiegészítő szerelvény segítségével megfordítjuk a fenti körfolyamatot! Az összesűrített ezért forró gázt a természettel lehűtetjük, és a kiterjedt ezért hideg közeget otthonunk hűtésére használjuk! Milyen hatásfokkal működik az ATES Hőszivattyú? A kerti kútban található talajvízből vonjuk el a szükséges hőenergiát. A talajvíz felhasználásához legalább két kút szükséges. Télen az egyikből kiszivattyúzzuk a C os vizet, a hőszivattyú "ellop" belőle hőenergiát, majd a másikba pedg i visszaeresztjük a 6 7 C os vizet. Nyáron olcsón és egyszerűen hűthetjük a kút vizével az épületet. A hőszivattyú egy környezetbarát energiatermelő berendezés, amely a meglevő hőt összegyűjti, és azt fűtésre, hűtésre, ill. használati melegvíz előállítására használja fel. A hőszivattyú 1 kwh befektetett elektromos energiából 4 5 kwh hőenergiát állít elő, sőt legkedvezőbb körülmények között (ház szigetelésétől függően) akár még több hőt is termel. Ez azt jelenti, hogy a hőszivattyú használatával takaríthatjuk meg a legtöbb villamos energiát (75 80%). 75% környezetből felvett hő + max. 25% villamos áram = 100% hő fűtéshez és vízmelegítéshez ATES Hőszivattyú elnevezése már behatárolja a felhasználási területet. Aqua (víz) Terra (föld) Energy (energia) System (rendszer). ATES nem csak a Hőszivattyú márka nevét jelenti, hanem ez egy kiépítet Hőközpont is egyben. Vagyis az ATES Hőszivattyú 1 gombnyomásra működik, és nem igényel külön Hőközpont kiépítését, természetesen a rákapcsolás lehetőségét ki kell építeni. ATES VÍZ VÍZ hőszivattyúk bármely központi fűtésre csatlakoztatható, mint önálló hőforrás (nincsen szükség kisegítő fűtésre). A legnagyobb hatásfoka az ATES Hőpumpáknak az új és modern fűtés/hűtés rendszereknél van. Elsősorban a padlófűtésnél és a fan coil (termoventilátoros radiátorok). Padlófűtés leghatékonyabb és gazdaságos nagy felületek fűtésénél (hűtésénél), a fal fűtés elsősorban hatékony, ha kombinálva van valamely más rendszerrel. Szintén magas hatásfokon üzemeltető a vizes fűtés rendszer fan coil használatával, melynek hátrány a az alapzaj, melyet a beépített ventilátor adja. Klasszikus radiátorfűtésnél is magasak a fűtési koefficiensek, de ezt lehet növelni ha, kombináljuk valamely előzőleg felsorolt fűtési rendszerrel. Tisztában kell lenni azzal, hogy a radiátoros fűtésrendszernél a Hőszivattyú teljesítmény érezhetően romlik. Az ATES termékünket felturbósítottuk (ami egyik specialitásunk) így a fűtésteljesítmény csak % romlik a korszerű rendszerekkel szemben. Nagyon fontos megemlíteni, hogy az ATES Hőszivattyúban kiaknázunk minden hőforrást.

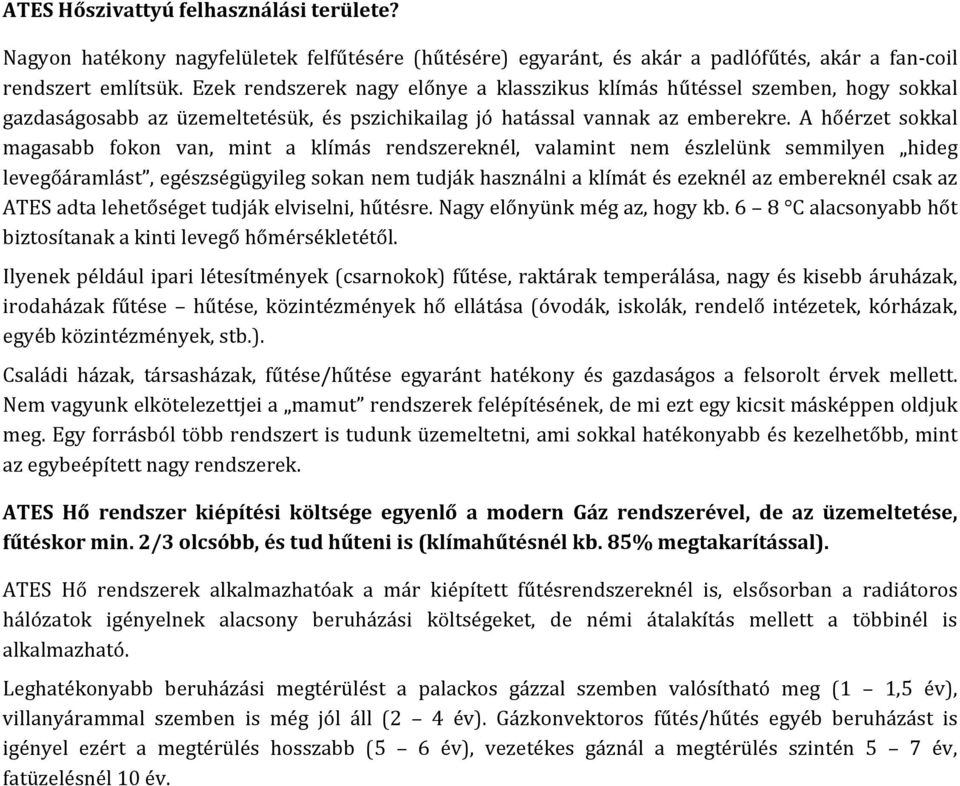

6 ATES Hőszivattyú felhasználási területe? Nagyon hatékony nagyfelületek felfűtésére (hűtésére) egyaránt, és akár a padlófűtés, akár a fan coil rendszert említsük. Ezek rendszerek nagy előnye a klasszikus klímás hűtéssel szemben, hogy sokkal gazdaságosabb az üzemeltetésük, és pszichikailag jó hatással vannak az emberekre. A hőérzet sokkal magasabb fokon van, mint a klímás rendszereknél, valamint nem észlelünk semmilyen hideg levegőáramlást, egészségügyileg sokan nem tudják használni a klímát és ezeknél az embereknél csak az ATES adta lehetőséget tudják elviselni, hűtésre. Nagy előnyünk még az, hogy kb. 6 8 C alacsonyabb hőt biztosítanak a kinti levegő hőmérsékletétől. Ilyenek például ipari létesítmények (csarnokok) fűtése, raktárak temperálása, nagy és kisebb áruházak, irodaházak fűtése hűtése, közintézmények hő ellátása (óvodák, iskolák, rendelő intézetek, kórházak, egyéb közintézmények, stb.). Családi házak, társasházak, fűtése/hűtése egyaránt hatékony és gazdaságos a felsorolt érvek mellett. Nem vagyunk elkötelezettjei a mamut rendszerek felépítésének, de mi ezt egy kicsit másképpen oldjuk meg. Egy forrásból több rendszert is tudunk üzemeltetni, ami sokkal hatékonyabb és kezelhetőbb, mint az egybeépített nagy rendszerek. ATES Hő rendszer kiépítési költsége egyenlő a modern Gáz rendszerével, de az üzemeltetése, fűtéskor min. 2/3 olcsóbb, és tud hűteni is (klímahűtésnél kb. 85% megtakarítással). ATES Hő rendszerek alkalmazhatóak a már kiépített fűtésrendszereknél is, elsősorban a radiátoros hálózatok igényelnek alacsony beruházási költségeket, de némi átalakítás mellett a többinél is alkalmazható. Leghatékonyabb beruházási megtérülést a palackos gázzal szemben valósítható meg (1 1,5 év), villanyárammal szemben is még jól áll (2 4 év). Gázkonvektoros fűtés/hűtés egyéb beruházást is igényel ezért a megtérülés hosszabb (5 6 év), vezetékes gáznál a megtérülés szintén 5 7 év, fatüzelésnél 10 év.

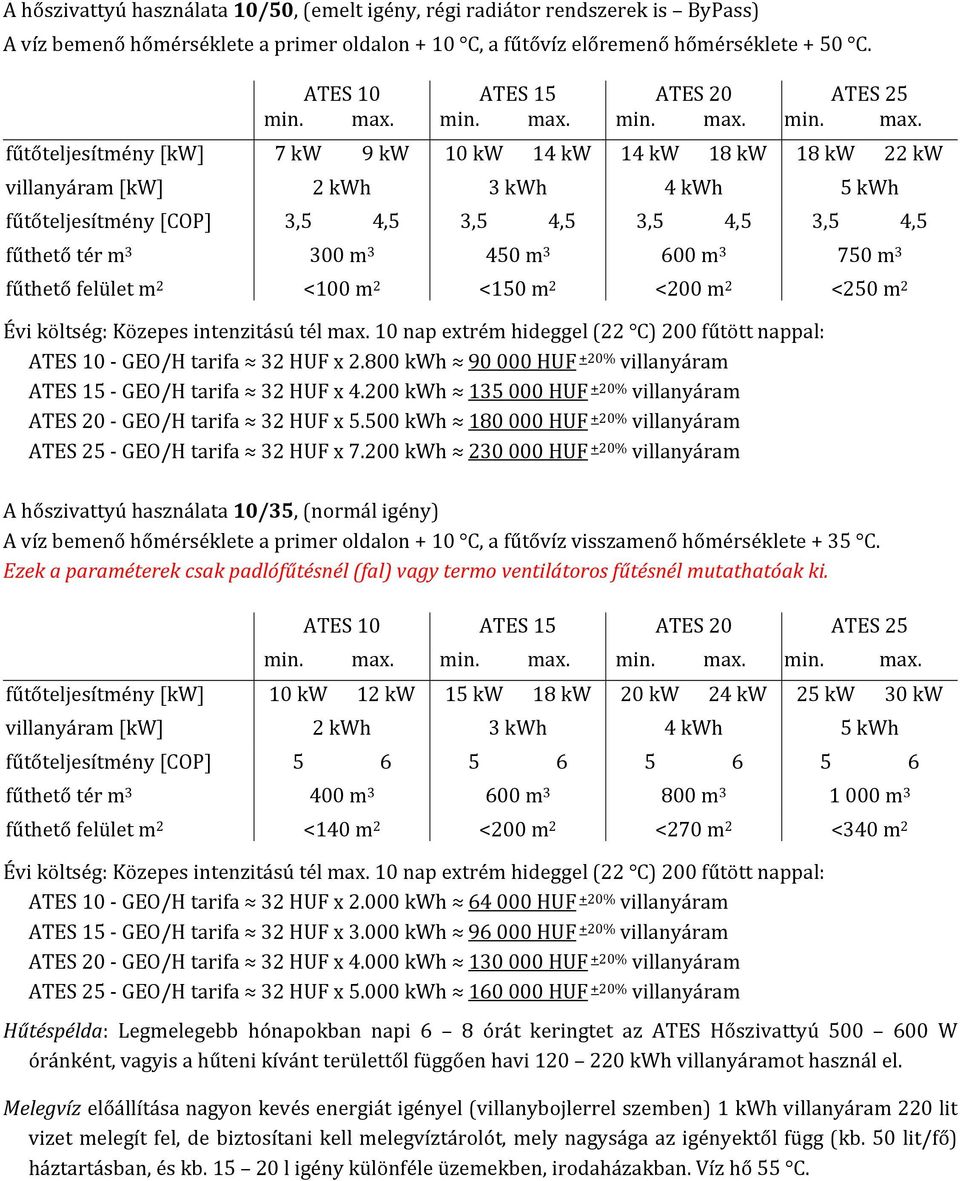

7 A hőszivattyú használata 10/50, (emelt igény, régi radiátor rendszerek is ByPass) A víz bemenő hőmérséklete a primer oldalon + 10 C, a fűtővíz előremenő hőmérséklete + 50 C. AT ES 10 ATE S 15 ATES 20 ATE S 25 min. max. min. max. min. max. min. max. fűtőteljesítmény [kw] 7 kw 9 kw 10 kw 14 kw 14 kw 18 kw 18 kw 22 kw villanyáram [kw] 2 kwh 3 kwh 4 kwh 5 kwh fűtőteljesítmény [COP] 3,5 4,5 3,5 4,5 3,5 4,5 3,5 4,5 fűthető tér m m m m m 3 fűthető felület m 2 <100 m 2 <150 m 2 <200 m 2 <250 m 2 Év i költség: Közepes intenzitású tél max. 10 nap extrém hideggel (22 C) 200 fűtött nappal: ATES 10 GEO/H tarifa 32 HUF x kwh HUF +20% villanyáram ATES 15 GEO/H tarifa 32 HUF x kwh HUF +20% villanyáram ATES 20 GEO/H tarifa 32 HUF x kwh HUF +20% villanyáram ATES 25 GEO/H tarifa 32 HUF x kwh HUF +20% villanyáram A hőszivattyú használata 10/35, (normál igény) A víz bemenő hőmérséklete a primer oldalon + 10 C, a fűtővíz visszamenő hőmérséklete + 35 C. Ezek a paraméterek csak padlófűt ésnél (fal) vagy termo ventilátoros fűtésnél mutathatóak ki. A TES 10 A TES 15 A TES 20 ATES 25 min. max. min. max. min. max. min. max. fűtőteljesítmény [kw] 10 kw 12 kw 15 kw 18 kw 20 kw 24 kw 25 kw 30 kw villanyáram [kw] 2 kwh 3 kwh 4 kwh 5 kwh fűtőteljesítmény [COP] fűthető tér m m m m m 3 fűthető felület m 2 <140 m 2 <200 m 2 <270 m 2 <340 m 2 Évi költség: Közepes intenzitású tél max. 10 nap extrém hideggel (22 C) 200 fűtött nappal: ATES 10 GEO/H tarifa 32 HUF x kwh HUF +20% villanyáram ATES 15 GEO/H tarifa 32 HUF x kwh HUF +20% villanyáram ATES 20 GEO/H tarifa 32 HUF x kwh HUF +20% villanyáram ATES 25 GEO/H tarifa 32 HUF x kwh HUF +20% villanyáram Hűtéspélda: Legmelegebb hónapokban napi 6 8 órát keringtet az ATES Hőszivattyú W óránként, vagyis a hűteni kívánt területtől függően havi kwh villanyáramot használ el. Melegvíz előállítása nagyon kevés energiát igényel (villanybojlerrel szemben) 1 kwh villanyáram 220 lit vizet melegít fel, de biztosítani kell melegvíztárolót, mely nagysága az igényektől függ (kb. 50 lit/fő) háztartásban, és kb l igény különféle üzemekben, irodaházakban. Víz hő 55 C.
