HASZNÁLATI ÚTMUTATÓ. MNPG237 Rev. 0 of 21/06/16. Elektroterápiás modell T-ONE MEDI PRO

Átírás

1 HASZNÁLATI ÚTMUTATÓ MNPG237 Rev. 0 of 21/06/16 Elektroterápiás modell T-ONE MEDI PRO

2 Tartalomjegyzék Tartalomjegyzék Technikai információk Gyártó Megfelelőségi nyilatkozat Osztályozás Technikai jellemzők Címkék és jelzések Szimbólumok magyarázata Csomag tartalma Használati utasítások 7 Figyelmeztetések 7 Elektromágneses interferencia 8 Ellenjavallatok 8 Használati utasítások 8 Tanácsok az intenzitás beállításához 12 Az EGY PÁCIENSES mód programjai és jellemzőik 13 A KÉT PÁCIENS mód programjai és jellemzőik utoljára használt program 47 Készülék karbantartása 48 Akkumulátorok feltöltése 48 Akkumulátorok cseréje 49 Nyelv kiválasztása és gyári beállítások visszaállítása 49 Készülék tisztítása 50 Tisztítás és tárolás 50 Selejtezés 50 Karbantartás és hibaelhárítás 50 Segítségnyújtás 52 Pótalkatrészek 52 Garancia 52 MC Táblázat 53 IACER S.r.l. 2 of 56 MNPG237 Rev /06/16

3 Technikai információk Gyártó I.A.C.E.R. S.r.l. Via S. Pertini, 24/a Martellago (VE) Ph Fax Az IACER S.r.l. orvosi eszközöket gyártó olasz vállalat (CE tanúsítvány sz. MED24021, kibocsátó: Notified Body no Kiwa Cermet Italia Spa). Megfelelőségi nyilatkozat Az IACER S.r.l. - központ: S. Pertini 24/A Martellago (VE) - tanúsítja, hogy a T-ONE MEDI PRO készülék gyártása megfelel az Európai Tanács június 14-i, orvostechnikai eszközökről szóló direktívájának (1997. február 24-i törvényrendelet Implementation of Directive 93/42/EEC concerning medical devices ), illetve a szeptember 5-i 2007/47/EC direktívában (2010. január 25-i törvényrendelet 37/2010) foglalt, módosításokat tartalmazó II. mellékletnek. Bejelentett szervezet: Kiwa Cermet Italia Spa, Via di Cadriano Cadriano di Granarolo (BO) ITALY A T-ONE MEDI PRO a 93/42/EEC direktíva IX. mellékletének 9. szabálya által felállított értékelési rendszer (valaperct annak módosításai és kiegészítései) értelmében II. osztályú készülék. Tanúsítási út: II. melléklet Martellago, 11/30/2015 Jogi képviselő Mario Caprara Osztályozás A T-ONE MEDI PRO készülék az alábbi módon osztályozható: II. osztályú készülék (93/42/EEC direktíva IX. mellékletének 9. szabálya, valamint annak módosításai és kiegészítései értelmében; II. osztályú testrészek szerinti osztályozás: II. Osztály, BF típusú kiegészítőkkel (IEC EN osztályozás); A készülék szilárd, porózus és folyékony anyagokkal szembeni ellenállósági foka IP22; A készülék és tartozékai sterilizáltalanok; A készülék nem alkalmazható gyúlékony érzéstelenítő keverékek, levegő, oxigén, vagy dinitrogen-oxid jelenlétében; A készülék folyamatosan működtethető; A készülék nem alkalmas kültéri használatra. IACER S.r.l. 3 of 56 MNPG237 Rev /06/16

4 Felhasználási célok és területek Klinikai cél: Használati terület: Gyógyászati (terápiás) Ambuláns kezelés és otthoni használat A T-ONE MEDI PRO-t az alábbi felhasználási célokra tervezték: TENS terápia: a váz-, izom- és ízületi rendszer fájdalomcsillapító kezelése REHA: a csontváz, az izomzat és az ízületi rendszer kezelése, rehabilitációja és funkcionális rehabilitációja. DENERVATED - TRIANGULAR: denervált (idegsérült) izmok kezelése és rehabilitációja IONTOPHORESIS: programok az aktív hatóanyagok lokális felszívódásához WAVE: hullám rehabilitáció fizikoterápiás felhasználásra (interferenciás, Kotz, modulált Tens) IPP: Induratio Penis Plastica vagy Peyronie betegség URO: medencefenék rehabilitációja NEMS: programok amatőr és profi sporthoz BEAUTY: test- és szépségápoló programok MEM: szabad memória tárhely a TENS és NEMS programok beállításához A CE0476 kizárólag orvosi programokra vonatkozik (lásd programlista). Technikai jellemzők Áramellátás Újratölthető akkumulátor csomag: 4.8V 2300mAh Akkumulátor töltő Input 100/240VAC 50/60Hz 0.2A, output 6.8VDC 0.3A Szigetelési osztály (IEC EN ) II Kiegészítők (IEC EN ) BF Méret 153x91x38 mm Tömeg 295 gr akkumulátorral Maximális kimenő áram 120mA su 1KOhm Hullám típusa Kompenzált kétfázisú négyszögjel és egyfázisú négyszögjel Hullám frekvenciája Hz Impulzus szélessége 20us - 300ms Időzítő 1-90 perc FIGYELEM! A készülék által generált áram erőssége meghaladja a 10mA értéket. IACER S.r.l. 4 of 56 MNPG237 Rev /06/16

5 Címkék és jelzések 1. Előlap 2. Színes, grafikus kijelző 3. Billentyűzet Start, visszalépés a programválasztó menübe OK, program vége Aktív csatorna kiválasztása, intenzitásának növelése Aktív csatorna kiválasztása, intenzitásának csökkentése Bal választógomb Jobb választógomb Csatorna intenzitásának növelése 1 (kék) Csatorna intenzitásának csökkentése 1 (kék) Csatorna intenzitásának növelése 2 (sárga) Csatorna intenzitásának csökkentése 2 (sárga) Csatorna intenzitásának növelése 3 (piros) Csatorna intenzitásának csökkentése 3 (piros) Csatorna intenzitásának növelése 4 (fehér) Csatorna intenzitásának csökkentése 4 (fehér) 4. Töltőcsatlakozó 5. Elemtartó 6. Csatorna csatlakozók (1-4) IACER S.r.l. 5 of 56 MNPG237 Rev /06/16

6 Címkék és jelzések Modell Szériaszám Ellátás típusa Kibocsátott áram (1kOhm töltés esetén) Gyártó Szimbólumok magyarázata Kövesse a "Használati útmutatót" Hulladékgyűjtés (WEEE Direktíva) II. osztályú termék A készülék testrészspecifikus kezelésekre alkalmas A készülék megfelel az Európai Közösség 93/42/EEC direktívájának és későbbi módosításainak Gyártás ideje (hónap/év) Tárolási hőmérséklet (csomagoláson) Tárolási környezet relatív páratartalma (csomagoláson) Gyártó információi IP22 Szilárd, porózus és folyékony anyagokkal szembeni ellenállóság foka (a készülék ellenáll a 12,5 mm-nél kisebb átmérőjű szilárd anyagoknak, és a vízszintes esőcseppeknek, ha pozíciója normál működési helyzetétől legfeljebb 15 eltérést mutat). IACER S.r.l. 6 of 56 MNPG237 Rev /06/16

7 Csomag tartalma A T-ONE MEDI PRO csomagolása az alábbi eszközöket tartalmazza: 1 készülék; 1 csomag akkumulátor (készülékben); 4 kábel elektrostimulációhoz; 2 szett 4 darabos négyzet alakú, előre gélezett elektróda; 2 szett 4 darabos négyszögletű, előre gélezett elektróda; 1 szett 8 darabos, kör alakú elektróda; 1 iontoforézis készlet (elasztikus szalag, 2 gumi elektróda, 2 szivacs); 1 hordtáska; 1 használati útmutató. 1 kézikönyv az elektródák helyzetéről További rendelhető kiegészítők: anális szonda hüvelyi szonda kezelőfej elektrostimulációhoz Figyelmeztetések Használati utasítások Ellenőrizze a készüléken rögzített összes címke elhelyezkedését és jelentését; Ne rongálja meg az elektródákat, vagy tekerje a készülék köré; Meghibásodása esetén ne használja a készüléket, vagy bármely tartozékát (pl. sérült kábelek): vegye fel a kapcsolatot a gyártóval az Segítségnyújtás c. fejezetben leírtak alapján; Ne bízzon meg a készüléket, illetve az útmutatót nem ismerőül személyt a készülék használatával.; Ne használja a készüléket nedves környezetben; A felhasználó ne viseljen fém tárgyakat a terápia alatt; Tilos az elektródákat úgy felhelyezni, hogy az áram keresztezze a szív területét (pl. fekete elektróda a mellkason, piros elektróda a lapockán); Ne helyezze az elektródákat sebekre, vagy vágásokra, illetve azok közvetlen közelébe; Ne helyezze az elektródákat az arc és homloküreg fölé, vagy a genitáliákra; Ne helyezze az elektródákat a szemek közelébe, győződjön meg róla, hogy az áram nem keresztezi a szemgolyót (a két elektróda között vont képzeletbeli egyenes metszi a szemgolyót); tartson a szemgolyótól legalább 3cm távolságot; A nem megfelelő méretű elektródák nem kívánt bőrreakciót, illetve égési sérülést okozhatnak; Ne használjon sérült elektródákat, még akkor se, ha megfelelően tapadnak a bőrhöz; Csak a gyártó által forgalmazott kábeleket és elektródákat használja; Ne használja többet az elektródákat, ha már nem tapadnak megfelelően a bőrre. Ugyanazon elektródák folyamatos használata kockáztathatja az elektrostimuláció biztonságosságát, akár órákig is megmaradó bőrpírt eredményezve. A gyártó felelős a készülék biztonságosságáért, megbízhatóságáért és teljesítményéért, feltéve, hogy: minden bővítés, módosítás és/vagy javítás megfelelő jogosultsággal rendelkező személy által került végrehajtásra; a T-ONE MEDI PRO működési környezetének elektromos rendszere az országban hatályos törvények szerint kerültek kialakításra; a készülék a használati útmutatóban leírtak szerint kerül kezelésre és működtetésre. IACER S.r.l. 7 of 56 MNPG237 Rev /06/16

8 Elektromágneses interferencia A készülék nem bocsát ki, és nem is kap interferenciát más készülékek részéről. Ugyanakkor a készülék tévéktől, monitoroktól, mobil telefonoktól és más elektromos berendezésektől legalább 3 méterre használandó. Ellenjavallatok A készülék használatának nincsenek kifejezett mellékhatásai. Néhány esetben erre kifejezetten érzékeny páciensek boriról tettek említést, amely esetekben az elektródák helyén felfedezhető jelenség néhány perccel a kezelést követően elmúlt. A bőrpír megmaradása esetén vegye fel a kapcsolatot orvosával. Néhány ritka esetben a stimuláció este végrehajtva alvási nehézségeket eredményezett. Ilyen esetben kerülje a stimuláció este történő alkalmazását. Ugyanakkor a készüléket nem használhatják terhes nők, gyermekek, illetve tuberkulózisban, fiatalkori cukorbetegségben, vírusos megbetegedésekben (akut fázis), gombás fertőzésekben, bőrgyulladásban. Súlyos aritmiában, akut fertőzésben és epilepsziában szenvedő betegek, illetve pacemaker-rel élő személyek, nyílt sebbel sérült személyek, illetve mágneses protézissel élők (hacsak orvosuk másként nem rendelkezik). Használati utasítások A T-ONE MEDI PRO hordozható, akkumulátorral ellátott TENS, NEMS és galvanikus áram generátor, amit a leggyakoribb izomfájdalmak mindennapos kezeléséhez alkalmazható. A T-ONE MEDI PRO 4 különálló kimenettel rendelkezik, amelyek a felhasználó által állíthatók. A készülék szintén alkalmas 2+2 alkalmazásra (KÉT PÁCIEN mód), amivel az 1-2 és 3-4 csatornapárokkal egyszerre akár két személy is kezelhető két különálló programmal. (a 22 programot tartalmazó listából választva). MAIN MENU AND SINGLE/MULTI PATIENT SELECTION Kapcsolja be a készüléket a gombbal, nyissa meg a menüt, majd használja a és gombokat a SINGLE PATIENT (EGYPÁCIENSES MÓD), MULTI PATIENT (KÉT PÁCIENS MÓD) és LAST 10 PROGRAMMES (LEGUTÓBBI 10 PROGRAM) mód közötti választáshoz. EGY PÁCIENS MÓDBAN az aktivizált program mind a 4 kimenő csatornát igénybe veszi. KÉT PÁCIENS MÓDBAN két különböző program állítható be. (a 22 programot tartalmazó listából) a 4 csatornára: az 1 and 2 csatornák, valamint a 3 és 4 csatornák párban hajtanak végre egy-egy programot. A funkció különösen hasznos két páciens egyidejű kezeléséhez, illetve egy páciensen két különböző testrészének, vagy problémájának kezeléséhez. Az LEGUTÓBBI 10 PROGRAM lehetőséget biztosít az utoljára használt utolsó 10 program listájának megtalálásához. A választást az gomb megnyomásával hajthatja végre. IACER S.r.l. 8 of 56 MNPG237 Rev /06/16

9 ELŐZETES BEÁLLÍTÁSOK 1. KÁBELEK ÉS ELEKTRÓDÁK CSATLAKOZTATÁSA Helyezze az elektródákat a kezelt felület közelébe (lásd a következő bekezdésben), csatlakoztassa az elektródákat a csatlakozó kábelekhez, majd csatlakoztass a kábeleket a T-ONE REHAB alján található kimenetekhez; EGYPÁCIENSES ELŐRE BEÁLLÍTOTT PROGRAMOK A T-ONE MEDI PRO előre beállított programjainak használatához kövesse az alábbi útmutatást. 1. PROGRAM MÓD KIVÁLASZTÁSA Az EGYPÁCIENSES MÓD kiválasztását követően válassza ki a kívánt programot, az alábbi 6 programcsoportból választva: REHA, TENS, NEMS, MEM, BEAUTY, URO. A programcsoportok között a és gombok segítségével válthat, ezeken belül a kívánt programot a és gombok segítségével választhatja ki; a választást az gomb megnyomásával erősítheti meg. 2. INTENZITÁS BEÁLLÍTÁSA A színes, felfelé mutató CH1/CH2/CH3/CH4 nyilakkal jelzett gombok növelik a 4 csatorna áramának intenzitását. A gomb megnyomásával az intenzitás 1mA-rel változik. Az intenzitás csökkentéséhez használja a színes, lefelé mutató CH1/CH2/CH3/CH4 nyilakkal jelzett gombokat. A T-ONE MEDI PRO érzékeli az elektródákkal való összeköttetését: nem megfelelő csatlakoztatás esetén a 10 ma értéket elérve visszaállítja az intenzitás mértékét. Ezt követően az ábrán az alábbihoz hasonló kép jelenik meg. A megjelenített oldala a felhasználó által beállított programok szerint változik. A kiválasztott program stimulációjának intenzitása szintén állítható. Az egyfázisú programok esetében a készülék kijelzője a lejjebb láthatóval megegyező módon a teljes kezelési időt, illetve a az egyes csatornákra beállított intenzitást mutatja: IACER S.r.l. 9 of 56 MNPG237 Rev /06/16

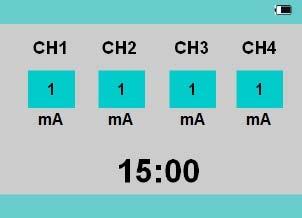

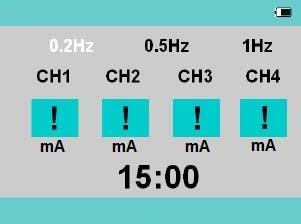

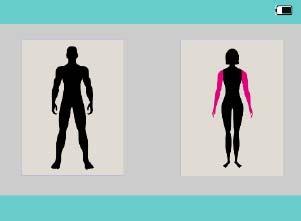

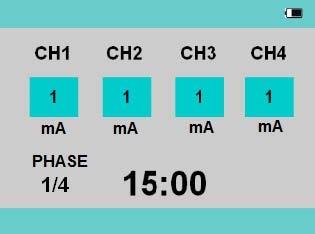

10 A több fázisból álló programok esetében (2-4, tipikusan NEMS és BEAUTY programok, válópert bizonyos TENS programok) a készülék kijelzője a lejjebb láthatóval megegyező módon jelenik meg, a munkafázist (PHASE) a bal alsó sarokban szemléltetve: Bizonyos programok lehetővé teszik a kezelendő izomterületek közötti választást (felső végtagok, törzs, alsó végtagok), válópert speciális MALE/ FEMALE (FÉRFI/NŐI) módokat tesznek elérhetővé. A program kiválasztását követően a készülék kijelzője a lejjebb láthatóval megegyező módon jelenik meg: Használja a és gombokat a MALE/FEMALE módok közötti választáshoz, majd a és gombokat a megfelelő kezelési terület megválasztásához (férfiak esetében sárgával, nők esetében magentával jelezve). A választást az képernyőn a kiválasztott program jelenik meg. gomb megnyomásával erősítheti meg; amit követően a Bizonyos programok (TENS, NEMS és BEAUTY) különböző karakterisztikájú hullámokat biztosítanak az összehúzódáshoz, illetve regenerációhoz, amiből kifolyólag különböző áram intenzitás állítandó be a különböző stimulációkhoz. A beállítást a képernyő jobb alsó sarkában látható ikon jelzi, az alábbi módon: IACER S.r.l. 10 of 56 MNPG237 Rev /06/16

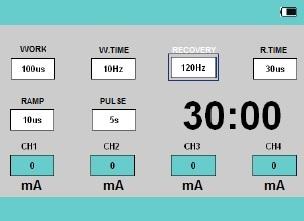

11 Az ikon az összehúzódást, míg a ikon a regenerációt szimbolizálja. Denervált izmok kezeléséhez alkalmazható programok (P11 - P22 közötti REHA programok) kiválasztása esetén az alábbival megegyező képernyő jelenik meg. A képernyő felső részében a kezelés frekvenciája jelenik meg, amit a felhasználó maga állíthat be (0.2/0.5/1 Hz) a és gomb alkalmazásával: a kiválasztott paraméter fehér színnel kerül kiemelésre. A fenti programok az 1 és 2 csatornákon aktiválódnak. Amennyiben a MEM valamelyik szabad memóriájába mentet program kerül kiválasztásra, a kijelző az alábbi módon jelenik meg. A stimuláció hullámának karakterisztikája beállítható (frekvencia és impulzus szelesség TENS memóriák esetében; összehúzódás, regeneráció paraméterek és emelkedés NEMS memória esetében, stb. ). A változtatható paraméter fehér színnel kerül kiemelésre, a paraméterek közötti váltás a és gombokkal lehetséges: A további programlehetőségek, specifikációk és beállítási lehetőségek a későbbi fejezetekben olvashatók. IACER S.r.l. 11 of 56 MNPG237 Rev /06/16

12 Tanácsok az intenzitás beállításához TENS (transcutaneous electrical nerve stimulation bőrön keresztüli elektromos ideg stimuláció): az intenzitás az észlelési és a fájdalomküszöb közötti értékre állítandó. A felső határt a kezelt területet körülvevő izmok összehúzódásának kezdete jelzi. Javasoljuk, hogy a használat során maradjon az adott maximum szint alatt. Az elektródák négyzetként kell, hogy körül vegyék a fájó területet, az 1 és 2 (vagy 3 és 4) csatornákhoz csatlakoztatva, az 1. ábrán jelzett módon felhelyezve. FIGYELEM Az elektródák négyzetet meghatározva kell, hogy körül vegyék a kezelt felületet, egymástól legalább 4 cm távolságra elhelyezve. 1. ábra IONTOPHORESIS (IONTOFORÉZIS): az intenzitás addig emelendő, amíg a páciens nem érzékeli a kezelt terület bizsergését, illetve a körülötte lévő izmok összehúzódását. DENERVATED (DENERVÁLT): az intenzitás úgy állítandó be, hogy látható izolált izomösszehúzódást eredményezzen. Tartsa szem előtt, hogy a denervált izmokkal rendelkező páciensek izmai gyorsan megfeszülnek. Így rövid kezelések javasoltak magas intenzitás mellett, egy nap alatt akár több alkalommal is megismételve (kerülje a 30 perces kezeléseket, ezek helyett a 5-10 perces kezelés javasolt napi 2-3 alkalommal). NEMS (neuro electrical muscle stimulation neuro-elektromos izomstimuláció): a munkafázis során a készülék programjai 5-7 másodperces összehúzódásokat (amikor az izom láthatóan összehúzódik) és 7-20 másodperces regenerációs periódusokat (amikor az izom pihen, vagy csak enyhén stimulált) váltogatnak. Az összehúzódás alatti intenzitás a stimulált izom teherbírásának kell, hogy megfeleljen. Általánosságban magasabb stimulációs intenzitást nagyobb edzésteher mellett alkalmaznak, azonban a maximális összehúzódás elérését követően magasabb intenzitás beállítása felesleges, mivel az edzésteljesítményt nem fejleszti tovább. Fontos tipp: a diszkomfort érzet csökkentése és magasabb intenzitás elérése érdekében ajánljuk, hogy a T-ONE által generált összehúzódások között gondoskodjon önkéntes összehúzódásokról is. Az önkéntes összehúzódást zárt (technikailag izometrikus) végtagokkal kell végrehajtani, azaz a végtagok mozgatása nélkül. URO (URULÓGIAI): a medencefenék kezelésére szolgáló programok intenzitása a páciens érzékenységének megfelelően állítandók be. Fokozatosan növelje az intenzitást ügyelve arra, hogy ne okozzon diszkomfort érzést, vagy fájdalmat. Több kezelést követően a páciens tűrőképessége nő, így magasabb intenzitás is elérhetővé válik. BEAUTY (SZÉPSÉGÁPOLÁS): az előírások a NEMS programokéval megegyezők. IACER S.r.l. 12 of 56 MNPG237 Rev /06/16

13 Az EGY PÁCIENSES mód programjai és jellemzőik REHA Programok Pirog. 1. FÁZIS 2. FÁZIS teljes idő 30 perc Iontoforézis L R1 frekvencia 800 Hz, (alacsony) impulzus szélessége 100s R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 Iontoforézis M (közepes) Iontoforézis H (magas) MENS Microáram Vérömleny Ödéma TENS sorozat TENS gyors sorozat Izomsorvadás megelőzés Izomsorvadás Denervált 50ms Denervált 100ms Denervált 150ms Denervált 200ms Denervált 250ms Denervált 300ms teljes idő 30 perc frekvencia 1000 Hz, impulzus szélessége 100s Teljes idő 30 perc frekvencia 1200 Hz, impulzus szélessége 100s teljes idő 30 perc frekvencia 90 Hz impulzus szélessége 20s teljes idő 30 perc (5 másodperc 30 Hz 200 us + 5 másodperc 50 Hz 150 us + 5 sec 100 Hz 120 us) x 120 ciklus teljes idő 30 perc (6 másodperc 100Hz 175 us + 6 másodperc 2-100Hz modulált 250 us + 6 másodperc 150Hz us) teljes idő 30 perc (6 sec 100Hz 175 us + 6 másodperc 2-100Hz modulált 250 us + 6 másodperc 150Hz us modulált) teljes idő 30 perc frekvencia 2 Hz impulzus szélessége 80 us Gyors impulzus teljes idő 4 perc frekvencia 6 Hz Beállítható impulzus szélesség (felső végtagok, törzs, alsó végtagok) teljes idő 4 perc frekvencia 6 Hz Beállítható impulzus szélesség (felső végtagok, törzs, alsó végtagok) teljes idő 1-60 perc frekvencia 0.2/0.5/1 Hz impulzus szélessége 50ms teljes idő 1-60 perc frekvencia 0.2/0.5/1 Hz impulzus szélessége 100ms teljes idő 1-60 perc frekvencia 0.2/0.5/1 Hz impulzus szélessége 150ms teljes idő 1-60 perc frekvencia 0.2/0.5/1 Hz impulzus szélessége 200ms teljes idő 1-60 perc frekvencia 0.2/0.5/1 Hz impulzus szélessége 250ms teljes idő 1-60 perc frekvencia 0.2/0.5/1 Hz impulzus szélessége 300ms Teljes idő 20 perc (10 másodperc 3Hz + 5 másodperc 20Hz) Teljes idő 20 perc (10 másodperc 3Hz + 5 másodperc 40Hz) IACER S.r.l. 13 of 56 MNPG237 Rev /06/16

14 REHA Iontoforézis L-M-H (orvosi program) Az iontoforézis programok intenzitása úgy állítandó be, hogy a páciens a kezelt felületen jól érzékelhető bizsergést érezzen, a körülvevő izmok összehúzódását eredményezve. Az alkalmazott gyógyszerek negatív, pozitív és duális polaritásúak lehetnek. A generált áram segíti a gyógyszer áramlását a kezelt felület pólusai között, eljuttatva az érintett területre is, ahol az aktív hatóanyagok felszívódhatnak. FIGYELEM: az iontoforézis kezelés megkezdése előtt alaposan nedvesítse meg a két elektródát a szivacsokon keresztül, és a csöpögés elkerülése érdekében csavarja ki őket. Végül helyezzen gyógyszert az elektródákra az alábbiak szerint: Pozitív polaritású gyógyszerek: a pozitív póluson elhelyezett (piros kimenet) elektródával hígítandó. Pozitív polaritású gyógyszerek: a negatív póluson elhelyezett (fekete kimenet) elektródával hígítandó. Bipoláris gyógyszerek: az elektródák pozíciójától függetlenül, pozitív és negatív oldalon is hígítható. Helyezze a gyógyszerrel ellátott elektródát a fájó területre, a másikat pedig keresztirányba. A páciens a program befejeztével enyhe bőrpírt tapasztalhat, ami ezt követően néhány percen belül eltűnik. FIGYELEM. Ne alkalmazza az iontoforézis programokat fém implantátumok közelében. Az iontoforézishez használt főbb gyógyszerek listája Gyógyszer Polaritás Gyógyszerészeti hatás Alkalmazás Kalcium-klorid (Sol, 1% 2%) Pozitív Nyugtató és recalcifying Csontritkulás, Spasmophilia, algodystrophic syndrome NE ALKALMAZZA érelmeszesedés esetén Magnesium chloride (Sol. 10%) Pozitív Fájdalomcsillapító, nyugtató Fibrolytic Kalcium-klorid helyettesítő érelmeszesedés esetén Potassium iodide Negatív Sclerolytic, bőrpuhító Hegek, összenövések, Dupuytren s disease, cheloidis Lysine acetylsalicylate Negatív Fájdalomcsillapító Arthrosis Flectadol, Aspegic Negatív Fájdalomcsillapító Arthrosis extra/ízületi reuma IACER S.r.l. 14 of 56 MNPG237 Rev /06/16

15 Helyi értézstelenítő (Novocaine,lidocaine) Negatív Helyi érzéstelenítés, trigepercus neuralgia Benzydaperce Pozitív Fájdalomcsillapító Rheumatoid arthritis Diclofenac sodium Pozitív / Negatív Fájdalomcsillapító Vérömleny Orudis, Lometacen, Tilcotil, Naprosyn voltaren, Arfen, Axera, Negatív Gyulladáscsökkentő Degeneratív és ízületen kívüli reuma, köszvény Piroxicam, Feldene Pozitív Fájdalomcsillapító Törések Sodium salicylate (1%-3%) Ketoprofene Lysine salt Negatív Fájdalomcsillapító Ízületi reuma, izomfájdalom Pozitív / Negatív Gyulladáscsökkentő Arthrosis, arthritis Thiomucase Negatív Antiedemic Post-trauma és műtét utáni ödéma okozta vénás elégtelenség Amennyiben a gyógyszer nem található a jelen listában, ellenőrizze a polaritását a csomagolásán vagy a betegtájékoztatóban, illetve tájékozódjon orvosánál/gyógyszerészénél. Percden esetben ellenőrizze a gyógyszerek szavatosságát és lejárati dátumát. REHA 4 Mikroáram (orvosi program) A mikroáram használata megegyezik a hagyományos Tens-szel, azzal az eltéréssel, hogy az elektromos áram könnyebben igazítható az enyhén szorongó, vagy az érzékeny testrészekkel kezelt páciensek igényeihez. Általános esetben a kezelés mindennapi fájdalom ellen alkalmazható, azonban ha fájdalom eredete nem ismert, vegye fel a kapcsolatot orvosával. A kezelés alapvetően több alkalmazási móddal rendelkező, mellékhatásokat nélkülöző (eltekintve a hosszabb kezelést követő enyhe bőrpírtől) fájdalomcsillapító áramként kezelendő, amellyel szemben néhány ellenjavallat sorolható csak fel (lásd az első bekezdésben). Program időtartama: 30 perc. Az intenzitás erőssége pont az érzékelési határ fölé állítandó. Elektródák pozíciója: a fájó terület fölött, az 1. ábra szerint. REHA 5 Vérömleny (orvosi program) A vérömleny programmal történő kezelése előtt egyeztessen orvosával. A program hossza: 30 perc. Alkalmazza néhányszor a sérülést követő pár órán belül. Más négyszögletes hullámú impulzus típussal kombinálva a program növeli a mikro keringést és folyadék mentesíti az adott területről (a folyadékmentesítés mélysége az impulzus frekvenciájának állításával változtatható). Az intenzitás az érzékelési határ és a fájdalomküszöb közé állítandó oly módon, hogy még ne okozzon izomösszehúzódást. IACER S.r.l. 15 of 56 MNPG237 Rev /06/16

16 Az intenzitás mérsékelt izomműködést kiváltóra kell beállítani, különösen a sérülést követő első 48 órában. Elektródák pozíciója: a sérült terület fölött négyzetet formálva, az 1. ábra szerint. REHA 6 Ödéma (orvosi program) A program megegyezik a REHA 5 programmal. Az intenzitás legalább az első két hétben az érzékelési határ és a fájdalomküszöb közé állítandó oly módon, hogy még ne okozzon izomösszehúzódást. Az első két hetet követően az intenzitás fokozatosan emelhető. Elektródák pozíciója: a sérült terület fölött négyzetet formálva, az 1. ábra szerint. REHA 7 TENS sorozat (orvosi program) Az impulzus frekvenciája, hullám formája és szélessége a kezelés során folyamatosan változik, az állandó impulzus szélességgel és frekvenciával működő programokhoz képest kényelmesebbé téve a páciens számára. Alkalmas fájdalomcsillapításra, ami mellett masszírozó hatást ér el. Elektródák pozíciója: a sérült terület fölött négyzetet formálva, az 1. ábra szerint. REHA 8 TENS gyors sorozat (orvosi program) A stimuláció a TENS endorfin kezeléshez hasonlóan fájdalomcsillapító hatást ér el. Széles körben alkalmazzák a fájdalom kezelésére. Elektródák pozíciója: a sérült terület fölött négyzetet formálva, az 1. ábra szerint. REHA 9 Izomsorvadás megelőzés (meditál programme) A programot az izomtrofizmus (muscle trophism) fenntartásához alkották. A program az izontonizálásra fókuszál. Különösen javasolt műtétből, vagy balesetből felépülő páciensek számára, mivel megelőzi a fizikai inaktivitásból fakadó izomsorvadást. Az adott izomterület közepes intenzitás mellett napi szinten; illetve magas intenzitás mellett egy napos, izomregenerációt segítő szünetekkel is kezelhető. Az intenzitás beállítása során a kezelt izomterület megfelelő összehúzódásának elérését kell szem előtt tartani. Elektródák pozíciója: az 1-20 képek szerint. Program időtartama: 24 perc. REHA 10 Izomsorvadás rehabilitáció (orvosi program) A program alkalmas az izomtrofizmus (muscle trophism) visszanyerésére hosszan tartó inaktivitást, vagy sérülést követően. A program az izomtömeg elvesztését követően hajtandó végre. Az első 2-3 hét során nagy körültekintéssel (alacsony intenzitás mellett, enyhe izomösszehúzódásokat eredményezve) hajtsa végre a kezelést. A következő 3-4 hét során fokozatosan emelje az intenzitást. Percden másnap alkalmazza. Elektródák pozíciója: az 1-20 képek szerint. Program időtartama: 24 perc. IACER S.r.l. 16 of 56 MNPG237 Rev /06/16

17 REHA Denervált izom (orvosi program) A program ideális denervált izmok rehabilitációjához, perifériás neuropátia esetén. A speciális forma adekvát és fájdalommentes izomstimulációt biztosít. Az impulzusok időtartama hosszabb, mint a hagyományos rehabilitációs programok esetén (az impulzusok tartama nem nem micromásodperc mint az ép beidegzésű izmoknál, hanem (hosszabb) milimásodperc), frekvenciájuk pedig jóval alacsonyabb. A stimuláció frekvenciája percden program esetében 0.2/0.5/1 Hz között állítható, míg az impulzus szélessége 50ms (REHA 11 program) és 300ms (REHA 16 program) között váltakozik. A frekvencia beállításához (0.2/0.5/1 Hz) használja a és gombokat: a kiválasztott paraméter fehérrel kerül kiemelésre. Az izomdeformáció elkerülése érdekében 0.2 vagy 0.5 Hz beállítása javasolt. Program hossza: 15 perc egyfázisú kezelés esetén (több rövidebb fázisú kezelés is végrehajtható egy nap alatt). Elektródák pozíciója: alkalmazzon 2 nagy méretű, öntapadós elektródát (megfelelően benedvesített, szivacsbetétes elektródák is használhatók), a kezelt izmon keresztbe elhelyezve. FIGYELEM: a program az 1 és 2 csatornákon aktív. IACER S.r.l. 17 of 56 MNPG237 Rev /06/16

18 TENS Programok Prog. 1. FÁZIS 2. FÁZIS 3. FÁZIS T1 TENS gyors 40 perc, 90 Hz impulzus szélessége 50s T2 TENS endorfin 30 perc, 1 Hz impulzus szélessége 200s T3 TENS max 3 perc, 150 Hz érték impulzus szélessége 200s T4 Gyulladáscsökk 30 perc, 120 Hz entő impulzus szélessége 40s T5 Nyaki fájdalom 30 perc, 90 Hz impulzus szélessége 60s 10 perc, 2 Hz impulzus szélessége T6 T7 T8 T9 T10 T11 T12 T13 T14 T15 T16 Hátfájdalom/Isi ász Rándulás / Zúzódás Vaszkularizáció Izomrelaxáló Kéz és csukló fájdalom Talp stimuláció Teniszkönyök Golfkönyök Periartritisz Tens gyors sorozat Microáramú 30 perc, 90 Hz impulzus szélessége 60s 30 perc (6 másodperc 100Hz 175 us + 6 perc 2-100Hz modulált 250 us + 6 másodperc 150Hz us modulált) 20 perc, 2 Hz impulzus szélessége 200s 10 perc, 2 Hz Beállítható impulzus szélesség (felső végtagok, törzs, alsó végtagok) 30 perc (6 másodperc 100Hz 175 us + 6 sec 2/100Hz modulált 250 us + 6 másodperc 150Hz 60/200 us modulált) 30 perc (6 másodperc 100Hz 175 us + 6 másodperc 2-100Hz modulált 250 us + 6 másodperc 150Hz us modulált) Teljes időtartam 30 perc (6 sec 100Hz 175 us + 6 másodperc 2-100Hz modulált 250 us + 6 másodperc 150Hz us modulált) Teljes időtartam 30 perc (6 sec 100Hz 175 us + 6 sec 2-100Hz modulált 250 us + 6 sec 150Hz us modulált) 30 perc, 90 Hz impulzus szélessége 50 us 30 perc, 2 Hz impulzus szélessége 80 us Gyors impulzusok Teljes időtartam 30 perc Frekvencia 90 Hz impulzus szélessége 20s 150s 10 perc, 2 Hz impulzus szélessége 150s 10 perc Frekvencia 6 Hz 10 perc (7 sec 3Hz 200us + 3 másodperc 1Hz 200us + 5 sec 30Hz 200us) 10 perc Frekvencia 4 Hz IACER S.r.l. 18 of 56 MNPG237 Rev /06/16

19 TENS 1 TENS gyors (orvosi program) A program célja a fájdalomcsillapítás, amit a gerincoszlop indukciója révén hajt végre, a Melzack és Wall által leírt kapuelméletnek megfelelően. A fájdalomérzetet kiváltó impulzusok egy adott testrésztől indulnak (például a kéztől), amit követően az idegpályákon (kis átmérőjű idegrostokon) végig haladva, a központi idegrendszert elérve fájdalmat váltanak ki. A hagyományos Tens aktiválja a nagy átmérőjű idegrostokat, amelyek blokkolják a kis átmérőjű idegrostok útját a spinális szinten. Ezáltal megelőző hatást váltanak ki, mivel a fájdalomról szóló információt szállító utat, blokkolják. A kezelés hossza kevesebb kell, hogy legyen, percet perc. A gyors/hagyományos Tens áram alkalmazható mindennapi fájdalom, ízületi, izom és ín fájdalom, artrózis, ízületi gyulladás és egyéb problémák kezelésére. A pozitív hatások napi szintű kezelés esetén alkalom után mutatkoznak meg (nincs ellenjavallata a kezelések akár többszöri ismétlésének). A program 40 perces, és egyfázisú. Tartós fájdalom érzékelése esetén a végrehajtást követően a program megismételhető. Az impulzus sajátosságaiból fakadóan addiktív élményt nyújthat, miszerint fix szintjét a páciens egyre alacsonyabbnak érzékeli. Így szükség esetén az intenzitás értéke egy szinttel emelhető. Elektródák pozíciója: a sérült terület fölött négyzetet formálva, az 1. ábra szerint. TENS 2 TENS endorfin (orvosi program) A stimuláció adott típusa az elektródák pozíciójának megfelelően kétféle különböző hatást képes kiváltani: a hát területén elhelyezve (lásd a pozíciókat tartalmazó útmutató 10. képe) segíti a fájdalomküszöböt emelő morfin-szerű anyagok endogén termelését; az elektródákkal a sérült terület fölött négyzetet formálva (lásd 1. kép) vaszkularizációs hatást ér el. A vaszkularizáció serkenti az artériás véráramot, növeli a fájdalomkeltő anyagok eltávozását, és támogatja az eredeti fiziológiai állapot helyreállását. Kezelés időtartama: 30 perc egy fázissal, naponta. Ne helyezze az elektródákat gyulladásra hajlamos területek közelébe. Az intenzitást úgy állítsa be, hogy gondoskodjon a kezelt terület megfelelő eléréséről, a masszázs érzetéhez hasonlóan. TENS 3 TENS max érték (orvosi program) Rendkívül rövid - mindössze 3 perces - kezelés, ami helyi érzéstelenítést segítő, perifériás idegi blokkokat hoz létre. A stimulációnak ez a típusa gyors beavatkozást igénylő sérülések és zúzódások esetén alkalmazható. A beállított intenzitásnak a legmagasabb, még tolerált értéknek kell megfelelnie, (jóval a hagyományos Tens határain túl, a kezelt terület körüli izomzat jelentős összehúzódását eredményezve). Így a stimuláció kétségkívül nehezen viselhető, azonban rendkívül hatásos. Ugyanakkor nem ajánlott rendkívül érzékeny személyek számára, illetve érzékeny területek kezelésére, úgy mint az arc, a genitáliák, vágások, a nyaki artéria, illetve a szív területe.. Elektródák pozíciója: a sérült terület fölött négyzetet formálva, az 1. ábra szerint. TENS 4 Gyulladáscsökkentő (orvosi program) A program gyulladások esetén ajánlott, a gyulladás enyhüléséig végezhető (10-15 alkalom, naponta egy, szükség esetén két kezelés). Azonosítsa a kezelendő felületet és helyezze el az elektródákat az 1. képnek megfelelően. Növelje az intenzitást, amíg a páciens nem érez enyhén bizsergő érzést a kezelt területen, a környező izmok összehúzódását elkerülve. Program időtartama: 30 perc. IACER S.r.l. 19 of 56 MNPG237 Rev /06/16

20 TENS 5 Nyaki fájdalom (orvosi program) Speciális program a nyaki fájdalom enyhítésére. Időtartam: 40 perc. Az intenzitás az érzékelési küszöb és a fájdalomküszöb közötti értékre állítandó: a maximális intenzitást a kezelt területi körüli izmok összehúzódása jelzi. Ezt meghaladva a stimuláció már énm hatásosabb, csupán irritálóbb, így a határ túllépése nem javasolt. Az első eredmények (napi egy) kezelést követően válnak láthatóvá, amit követően a tünetek eltűnéséig folytathatók. Elektródák pozíciója: 25. kép. Figyelem: a program a stimuláció paramétereit 30 perccel a kezelés megkezdését követően változtatja. Állítsa be az intenzitást a páciens érzékenységének megfelelően. TENS 6 Hátfájdalom/Isiász (orvosi program) Speciális program az ágyéki terület, illetve az ülőideg akár együttes kezelésére. Az intenzitás az érzékelési küszöb és a fájdalomküszöb közé állítandó: a maximális intenzitást a kezelt terület körüli izmok összehúzódása jelzi. Ezt meghaladva a stimuláció már nem hatásosabb, csupán irritálóbb, így a határ túllépése nem javasolt. Az első eredmények (napi egy) kezelést követően válnak láthatóvá, amit követően a tünetek eltűnéséig folytathatók. Program időtartama: 40 perc. Elektródák pozíciója: a pozíciókat tartalmazó útmutató 27. és 28. képei szerint. TENS 7 Rándulás/Zúzódás (orvosi program) A program a fenti sérülés típusok esetén fejti ki helyi fájdalomcsökkentő hatását három szelektíven ható, fájdalomcsillapító és ürítő funkciót ellátó, differenciált impulzust kialakítva. Az intenzitás az érzékelési küszöb és a fájdalomküszöb közé állítandó. Program időtartama: 30 perc. Elektródák pozíciója: a rándulás körül négyzetet formálva. Kezelések száma: a fájdalom csökkenéséig, naponta (akár napi 2-3 alkalommal). TENS 8 Vaszkularizáció (orvosi program) Vaszkularizációs hatást fejt ki a kezelt területen. A vaszkularizáció serkenti az artériás véráramot, növeli a fájdalomkeltő anyagok eltávozását, és támogatja az eredeti fiziológiai állapot helyreállását. Ne helyezze az elektródákat gyulladásra hajlamos területek közelébe. A napi alkalmazás javasolt, az alkalmazások száma egyértelműen nem határozható meg. A program a fájdalom csökkenéséig alkalmazható. A stimuláció intenzitása az érzékelési küszöb és az enyhe diszkomfort érzet közé állítandó. Program időtartama: 20 perc. Elektródák pozíciója: a pozíciókat tartalmazó útmutató 25. és 33. képei szerint. IACER S.r.l. 20 of 56 MNPG237 Rev /06/16

21 TENS 9 Izomrelaxáló (orvosi program) A program azonnal kifejtett hatásával segít felgyorsítani az izomfunkció gyógyulását intenzív munkavégzést, illetve munkából eredő eltorzulást követően. Állítsa az intenzitást mérsékelt izomösszehúzódásra. Napolta két kezelés hajtandó végre, 3-4 napon át. Program időtartama: 30 perc. Elektródák pozíciója: kép TENS 10 Kéz és csukló fájdalom (orvosi program) A program alkalmas minden típusú kéz és csukló fájdalom kezelésére: zúzódás okozta fájdalom, ízületi gyulladás, alagút szindróma, stb. A különböző típusú, négyszögletes hullámok kombinálásával általános fájdalomcsillapító hatást gyakorolnak a kezelt felületen (a különböző frekvenciájú impulzusok stimulálják a különböző méretű idegrostokat, gátló hatást eredményezve gerincvelő szintjén). Az intenzitás az érzékelési és fájdalomküszöb közé állítandó, az izomösszehúzódás elkerülése mellett. Program időtartama: 30 perc. Elektródák pozíciója: a sérült terület fölött négyzetet formálva, az 1. ábra szerint. TENS 11 Talp stimuláció (orvosi program) A program eloxáló és folyadékelvezető hatást fejt ki a stimulált talpon. Ideális a lábuk elnehezedésére panaszkodó páciensek számára. Program időtartama: 30 perc. Intenzitás: éppen az érzékelési korlát fölé. Elektródák pozíciója: 2 elektróda (egy pozitív, egy negatív) a talpra, egy a lábujjak közelébe, egy a sarok alá. TENS 12 Teniszkönyök (orvosi program) A teniszkönyök néven is ismert elváltozás az alkar izmok inainak tapadási területét (condylus-ok) érinti. Ezek az izmok lehetővé teszik a csukló és az ujjak kiterjesztését (visszahajlítását). 15 db, napi egy (akár két) kezelés hajtandó végre, egészen a tünetek elmúlásáig. Javasoljuk, hogy a fájdalom pontos okának megállapítása érdekében konzultáljon orvosával, hogy megelőzhesse újbóli kialakulását. Program időtartama: 30 perc, az intenzitást az érzékelési határ fölé állítva. Elektródák pozíciója: 29. kép. TENS 13 Golfkönyök (orvosi program) A golfkönyök néven is ismert probléma a gondozókat érinti, illetve mindenki mást, aki ismétlődő, vagy hirtelen, gyakori erőfeszítéssel járó feladatokat hajt végre (pl. egy különösen nehéz bőrönd cipelése). Fájdalmat okoz az alkar hajlító és pronátor izmok tapadási területén, az epitroclea-n. A fájdalom akkor érződik, amikor a páciens csuklóját ellenállásba ütközve kiegyenesíti, behajlítja, vagy kezébe kemény gumilabdát szorít. 15 db, napi egy (akart két) kezelés hajtandó végre, egészen a tünetek elmúlásáig. Javasoljuk, hogy a fájdalom pontos okának megállapítása érdekében konzultáljon orvosával, hogy megelőzhesse újbóli kialakulását. Program időtartama: 30 perc, az intenzitás az érzékelési küszöb fölé állítandó. IACER S.r.l. 21 of 56 MNPG237 Rev /06/16

22 Elektródák pozíciója: a 29. Kép szerint, de az elektródákat a kar belseje felé mozdítva (kb. 90 -os fordulattal). TENS 14 Periartritisz (orvosi program) A Vál-lapocka ízületi periartritisz az ízületeket körülvevő rostos szövetek inak, savós zsákok, kötőszövet - gyulladásos megbetegedése. Ezek elváltozásai töredezéshez és elmeszesedéshez vezethetnek, elhanyagolásuk bénulást eredményezhet. Ebből az okból kifolyólag javasoljuk, hogy konzultáljon orvosával a (naponta egy) használatot követően végezhető fájdalomcsökkentő, rehabilitációs gyakorlatokról. A program különböző fázisokat tartalmaz többek között Tens és izomstimuláló fázisokat amelyek célja az ízületeket körülvevő izmok tónusának javítása. Program időtartama: 40 perc, az intenzitást az érzékelési küszöb fölé állítva, a program végén enyhe izomösszehúzódásokat kiváltva (10 perccel a program vége előtt). TENS 15 TENS gyors sorozat (orvosi program) A stimuláció a TENS endorfin kezeléshez hasonlóan fájdalomcsillapító hatást ér el. Széles körben alkalmazzák a fájdalom kezelésére. Elektródák pozíciója: a sérült terület fölött négyzetet formálva, az 1. ábra szerint. TENS 16 Mikroáramú (orvosi program) A mikroáram használata megegyezik a hagyományos Tens-szel, azzal az eltéréssel, hogy az elektromos áram könnyebben igazítható az enyhén szorongó, vagy az érzékeny testrészekkel kezelt páciensek igényeihez. Általános esetben a kezelés mindennapi fájdalom ellen alkalmazható, azonban ha fájdalom eredete nem ismert, vegye fel a kapcsolatot orvosával. A kezelés alapvetően több alkalmazási móddal rendelkező, mellékhatásokat nélkülöző (eltekintve a hosszabb kezelést követő enyhe bőrpírtől) fájdalomcsillapító áramként kezelendő, amellyel szemben néhány ellenjavallat sorolható csak fel (lásd az első bekezdésben). Program időtartama: 30 perc. Az intenzitás erőssége pont az érzékelési határ fölé állítandó. Elektródák pozíciója: a fájó terület fölött, az 1. ábra szerint. IACER S.r.l. 22 of 56 MNPG237 Rev /06/16

23 FŐ KÓRKÉPEK ÖSSZEFOGLALÓ Patológia Program Kezelések száma Artrózis TENS 1+ TENS 2 Amíg a fájdalom csökken Nyaki fájdalom TENS Nyaki eredetű fejfájás Hát- és derékfájdalom TENS Kezelés gyakorisága Naponta (TENS 1: napi 2-3 alkalom, TENS 2: napi 1 alkalom Naponta, akár kétszer Naponta, akár kétszer TENS Naponta Elektródák pozíciója A fájó területen 25. fotó 25. fotó 25. fotó, de az elektródákat 10 cm-rel lejjebb elhelyezve Hátfájás TENS Naponta 27. fotó Isiász (idegbecsípődéses) fájdalom TENS Lábszárfájdalom TENS Teniszkönyök és Golfkönyök Csípő fájdalom Hip pain TENS 12/ TENS TENS Térd fájdalom TENS Bokarándulás TENS Alagút szindróma TENS Trigeminális neuralgia Nyakferdülés Naponta, akár kétszer Naponta, akár kétszer Naponta, akár kétszer Naponta, akár kétszer Naponta, akár kétszer Naponta, akár 2-3 alkalommal Naponta, akár kétszer 28. fotó 18. kép, az összes elektródát a belső combra helyezve 29. fotó 30. fotó 31. fotó 32. fotó 33. fotó TENS Naponta 24. fotó TENS 1 + TENS Naponta, akár kétszer 25. fotó Periartritisz TENS Naponta 26. fotó Fontos: a stimuláció intenzitását percden program esetében az érzékelési küszöb fölé, de a diszkomfort érzet alá kell állítani. IACER S.r.l. 23 of 56 MNPG237 Rev /06/16

24 NEMS Programok Prog. 1. FÁZIS 2. FÁZIS 3. FÁZIS 4. FÁZIS Teljes idő 3 perc Teljes idő 5 Teljes idő 20 perc Frekvencia 3 Hz perc (20 mp. 10Hz + 2 Bemelegítés Állítható impulzusszélesség Frekvencia 8 N1 mp. 2Hz + 8 mp. (felső végtagok, törzs, alsó Hz 25Hz) végtagok) N2 N3 N4 N5 N6 N7 N8 N9 N10 N11 N12 Hosszú erőkifejtés Alap erő Gyors erő Izom ellenállóképesség Robbanásszerű erő Mély kapillarizáció Izom regeneráció Agonista / Antagonista Sorozatos tónusos összehúzódások Sorozatos fázisos összehúzódások Izomrelaxáló Teljes idő 3 perc Frekvencia 3 Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Teljes idő 5 perc Frekvencia 6 Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Teljes idő 5 perc Frekvencia 8 Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Teljes idő 5 perc Frekvencia 6 Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Teljes idő 3 perc Frekvencia 6 Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Teljes idő 30 perc (20 mp. 5Hz 200us 100% + 20 mp. 8Hz 150us 100% + 20 mp. 12Hz 100us 100%) Teljes idő 5 perc Frekvencia 6Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Teljes idő 3 perc Frekvencia 6 Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Teljes idő 3 perc Frekvencia 6 Hz impulzusszélesség 300us Teljes idő 3 perc Frekvencia 6 Hz impulzusszélesség 300us Teljes idő 15 perc. 3 Hz Teljes idő 20 perc (18 mp. 8Hz + 2 mp. 2Hz + 10 mp. 18Hz) Teljes idő 10 perc (20 mp. 6Hz + 10 mp. 30Hz) Teljes idő 10 perc (13 mp. 6Hz + 7 mp. 50Hz) Teljes idő 10 perc (14 mp. 6Hz + 6 mp. 70Hz) Teljes idő 10 perc (24 mp. 2Hz + 6 mp. 90Hz) Teljes idő 5 perc Frekvencia 4Hz Teljes idő 20 perc Váltakozó hullám CH 1/2 3/4 (6 mp. 8Hz + 8 mp. 50Hz CH1/2 + 8 mp. 50Hz CH3/4 Teljes idő 20 perc Frekvencia 50 Hz impulzusszéless ég us Teljes idő 20 perc Frekvencia 90 Hz impulzusszéless ég us Teljes idő 20 perc (20 mp. 10Hz + 2 mp. 2Hz + 8 mp. 25Hz) Teljes idő 10 perc (20 mp. 6Hz + 10 mp. 40Hz) Teljes idő 10 perc (14 mp. 4Hz + 6 mp. 70Hz) Teljes idő 8 perc (5 mp. 4Hz + 5 mp. 70Hz) Teljes idő 10 perc (24 mp. 2Hz + 6 mp. 110Hz) Teljes idő 5 perc Frekvencia 2Hz Teljes idő 10 perc Frekvencia 3Hz Teljes idő 2 perc Frekvencia 3 Hz impulzusszélesség 300us Teljes idő 2 perc Frekvencia 3 Hz impulzusszélesség 300us Teljes idő 5 perc Frekvencia 3 Hz Teljes idő 5 perc Frekvencia 3 Hz Teljes idő 5 perc Frekvencia 3 Hz Teljes idő 5 perc Frekvencia 3 Hz Teljes idő 5 perc Frekvencia 3 Hz IACER S.r.l. 24 of 56 MNPG237 Rev /06/16

25 N13 N14 N15 N16 N17 N18 N19 N20 Mély masszázs EMS 30 izom ellenállóképesség 30 hosszú erőkifejtés 20 alap izomerő 20 gyors izomerő 20 robbanásszerű erő 20 izomtömeg növelő Teljes idő 30 perc (20 mp. 5Hz 200us + 20 mp. 8Hz 150us + 20 mp. 12Hz 100us) Teljes idő 5 perc Frekvencia 6 Hz impulzusszélesség 250us Teljes idő 30 perc (18 mp. 8Hz + 2 mp. 2Hz + 10 mp. 18Hz) Teljes idő 30 perc (20 mp. 6Hz + 10 mp. 30Hz) Teljes idő 20 perc (13 mp. 6Hz + 7 mp. 50Hz) Teljes idő 20 perc (14 mp. 6Hz + 6 mp. 70Hz) Teljes idő 20 perc (24 mp. 2Hz + 6 mp. 90Hz) Teljes idő 5 perc (5 mp. 3 Hz + 5 mp. 100 Hz) FIGYELEM. Stimuláció intenzitása: a sport programok (Ellenállóképesség, Erő, Agonista/Antagonista) bemelegítő fázisra, munka fázisra és felépülési fázisra oszthatók. A bemelegítő fázis alatt (1. Fázis), a stimuláció intenzitásának enyhe, bizsergő érzést kell kiváltania a kezelt izmon, ami az izom megfeszítése nélkül képes bemelegíteni azt (18-30mA). A munka fázis alatt (a fázis a programok közepén található), az összehúzó impulzusok aktív felépülést segítő impulzusokkal kerülnek vegyítésre. A felhasználót a két impulzus külön kell kiválasztania: az összehúzódáshoz (a képernyőn ) az intenzitás relatíve edzettlen személyek esetén 20-30mA közé állítandó, míg 30-50mA közé edzett, és 50 ma fölé különösen edzett személyek esetén. A két összehúzódás közötti aktív felépülést segítő impulzusok intenzitása az összehúzó impulzusokhoz képest 15-20%-kall alacsonyabb érték kell, hogy legyen. Az aktív felépülés fázisa során (utolsó fázis) az intenzitásnak masszírozó hatást kell fenntartania a stimulált területen, anélkül, hogy fájdalmat okozna (18-30mA). Fontos tipp: a diszkomfort érzet csökkentése és a magasabb intenzitás elérése érdekében javasoljuk, hogy a T-ONE által generált összehúzódások között önkéntes összehúzódásokat is hajtson végre. Az összehúzódásokat zárt (technikailag izometrikus) végtagokkal hajtsa végre, más szóval a végtagok mozgatása nélkül. Miért lényeges az aktív izomösszehúzódás a T-ONE generálta összehúzódások során? Az előnyök az alábbiak: - javítja a neuronális aktivitást, (a központi idegrendszer részt vesz a T-ONE generálta összehúzódásokban, felismerve a stimulált rostokat) - a diszkomfort érzet nagy mértékben csökken, miközben az intenzitás a páciens komfort érzetének befolyásolása nélkül növelhető - ez egy proprioceptív virtuális ciklust indít el: a T-ONE stimulációja nyomán a központi idegrendszer felismeri, majd aktiválja a kérdéses izomrostokat. IACER S.r.l. 25 of 56 MNPG237 Rev /06/16

26 NEMS 1 Bemelegítés. A program versenyek és edzések előtt alkalmazható, rendkívül hasznos minden sport esetén, ami a kezdéstől maximális erőkifejtést követel meg. Program időtartama: 28 perc. Elektródák pozíciója: Kép. A stimuláció ajánlott intenzitása: közepes, az izomnak feszítés nélkül kel dolgoznia. N1 Bemelegítés Teljes program hossza: 28 perc Bicepsz ( kép), Tricepsz ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom (12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). NEMS 2 Izom ellenállóképesség. Az Ellenállóképesség program az ellenállóképesség fejlesztését segíti, hatását első sorban a lassú rostokra kifejtve. A program állóképességi sportok esetén javasolt: maraton futás, sífutás, irónján, stb. Program időtartama: 50 perc. A stimuláció intenzitása az összehúzódás alatt: alacsony edzettségi szint mellett kezdje alacsony intenzitással, amit folyamatosan növelhet. Edzett sportolók esetében az összehúzódásnak jól látható izomösszehúzódást kell produkálni. A stimulációt követő izomfájdalom esetén alkalmazza a N8 Izomregeneráció programot. N2 Ellenállóképesség Teljes program hossza: 50 perc Bicepsz ( kép), Tricepsz ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom (12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). IACER S.r.l. 26 of 56 MNPG237 Rev /06/16

27 NEMS 3 Hosszú erőkifejtés. A programot arra tervezték, hogy segítse a fizikai nyomással szembeni ellenállást, illetve a kezelt izomterület intenzív erőfeszítéseknek való hosszú távú ellenállását. Intenzív és hosszan tartó erőfeszítéssel járó sportok esetén ajánlott. A stimuláció intenzitása az összehúzódás alatt: kezdje alacsony intenzitással, amit folyamatosan növelhet. Edzett sportolók esetében az összehúzódásnak jól látható izomösszehúzódást kell produkálni. Program időtartama: 30 perc. A stimulációt követő izomfájdalom esetén alkalmazza a N8 Izomregeneráció programot. N3 Hosszú erőkifejtés Teljes program hossza: 30 perc Bicepsz ( kép), Tricepsz ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom (12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). IACER S.r.l. 27 of 56 MNPG237 Rev /06/16

28 NEMS 4 Alap erő. Az Alap erő program a sportoláshoz szükséges alapvető erő fejlesztését szolgálja. A munkafázis során összehúzódás és aktív felépülés váltja egymást, az izom deformálódását elkerülő fejlesztését, és izomszinten történő oxigénellátását segítve. Program időtartama: 30 perc. Az alábbi alapszintű eljárás lehetővé teszi az első eredmények elérését: heti két kezelés (minden izomterületen) az első három héten keresztül közepes/alacsony intenzitáson; heti három kezelés (minden izomterületen) a következő három héten keresztül magas intenzitáson. Az intenzitás kezelésről kezelésre fokozatosan növelendő, az izom túlzott igénybevételének elkerülése mellett. Fáradtásgérzet esetén függessze fel a kezelés pár napra, majd folytassa a N8 Izomregeneráció programmal. N4 Alap erő Teljes program hossza: 30 perc Bicepsz ( kép), Tricepsz ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom (12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). NEMS 5 Gyors erő. A programot arra tervezték, hogy növelje a gyorsasági sportot űzők teljesítményét. Program időtartama: 26 perc. A gyakorlat gyors ütemekben váltogat rövid összehúzódást és felépülést. A program alkalmazása előtt ajánlott egy három hetes Alap erő program ciklus végrehajtása, növekvő intenzitással. Ezt követheti három hét Gyors erő program, heti három kezeléssel. A stimuláció intenzitásának az összehúzódás ideje alatt magasnak kell lennie, közel a tolerancia küszöbhöz. N5 Gyors erő Teljes program hossza: 26 perc Bicepsz ( kép), Tricepsz ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom (12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). IACER S.r.l. 28 of 56 MNPG237 Rev /06/16

29 NEMS 6 Robbanásszerű erő. A Robbanásszerű erő növelik az izomtömeg robbanékony erejét és gyorsaságát, extrémrövidségű, erősítő összehúzódásokat, és rendkívül hosszú aktív felépülési időszakokat hagyva az izmok erejének visszanyerése érdekében. A program alkalmazása előtt ajánlott egy három hetes Alap erő program ciklus végrehajtása, növekvő intenzitással. Ezt követheti három hét Gyors erő program, heti két kezeléssel. Program időtartama: 28 perc. A stimuláció intenzitásának az összehúzódás ideje alatt az elviselhető legmagasabb értéken kell állnia, hogy a maximális izomterhelés mellett a legnagyobb számú izomrostot vonhassa be. N6 Robbanásszerű erő Teljes program hossza: 28 perc Bicepsz ( kép), Tricepsz ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom (12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). NEMS 7 Mély kapillarizáció. A program jelentősen megnöveli a kezelt terület artériás véráramlását. A program hosszan tartó alkalmazása esetén fejleszti az gyors rostok izmokban található kapillarizációs rendszerét. A kiváltott hatás megnöveli a gyors szálak kapacitását, hogy hosszabb távú megfeszítésre is alkalmas legyen. Ajánlott jó állóképességű sportolóknak, akik a kapillarizáló programot intenzív aerob edzések után, illetve az edzés hiányában (rossz idő, sérülés) alkalmazhatják. Program időtartama: 30 perc. Stimuláció ajánlott intenzitása: közepes. Elektródák pozíciója: lásd a stimulált területekre vonatkozó elhelyezési útmutató képein. N7 Mély kapillarizáció Teljes program hossza: 30 perc Bicepsz ( kép), Tricepsz ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom (12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). IACER S.r.l. 29 of 56 MNPG237 Rev /06/16

30 NEMS 8 Izomregeneráció. A program bármilyen sporthoz használható versenyek és igénybe vevő edzések után, amelyek hosszú és intenzív erőfeszítést jelentenek. Közvetlenül az erőfeszítést követően használandó. Segíti a folyadékok elvezetését és a levezetést, javítva az izmok oxigénellátását, és segítve az edzés alatt termelt szintetikus anyagok újra töltését. Program időtartama: 30 perc. Stimuláció intenzitása: közepesalacsony, az utolsó 5-10 perc alatt emelkedő. Elektródák pozíciója: lásd a stimulált területekre vonatkozó elhelyezési útmutató képein. N8 Izomregeneráció Teljes program hossza: 30 perc Bicepsz ( kép), Tricepsz ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom (12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). NEMS 9 Agonista / Antagonista. A stimuláció váltogatott összehúzódásokat produkáló két különböző csatornán: a bemelegítés első 4 perce alatt a két csatorna párhuzamosan dolgozik, a középső munkafázis (15 perc) során az izomösszehúzódást először az 1 és 2 csatornák (agonista izmok) majd a 3 és 4 csatornák (antagonista izmok) között váltogatva. A program célja a négyfejű combizom, valamint antagonista izma, a kétfejű combizom, vagy akár a bicepsz és a tricepsz izomtónusának visszaállítása. A fázis célja az erőnlét fejlesztése. A programmal végrehajtott izomlazítást a négy csatorna egyidejű stimulációja váltja ki a kezelés utolsó 5 percében. A stimuláció intenzitása az összehúzódás alatt: legyen elegendő megfelelő izomösszehúzódás produkálására + hajtson végre önkéntes összehúzódást is a diszkomfort érzet elkerülése és a magasabb intenzitás elérése érdekében. Az intenzitás kezelésről kezelésre folyamatosan növelendő, az izmok túlzott igénybevételének elkerülése mellett. Fáradtásgérzet esetén függessze fel a kezelés pár napra, majd folytassa a N8 Izomregeneráció programmal. N9 Agonista / Antagonista Teljes program hossza: 33 perc Bicepsz (CH1+CH2 02. kép) / Tricepsz (CH3+CH4 03. kép), Kéz feszítőizmai (CH1+CH2 04. kép) / Kéz hajlító izmai (CH3+CH4 05. kép). Négyfejű combizom (CH1+CH2 11. kép) / Kétfejű combizom (CH3+CH4 12. kép). IACER S.r.l. 30 of 56 MNPG237 Rev /06/16

31 NEMS 10 Sorozatos tónusos összehúzódások. A program serkenti a mikrokeringést a kezelt terület izomrostjai körül, jobb folyadékelvezetést és izomtónust biztosítva. Idősebb személyek esetében is alkalmazhatók, alsó végtagjaik vér- és nyirokkeringésük javításának céljából (pl. az 1 csatornát a jobb vádlin, a 2 csatornát a jobb combon, a 3 csatornát a bal vádlin, a 4 csatornát a bal combon alkalmazva). Program időtartama: 18 perc. A program öntapadós elektródákkal hajtható végre. A stimuláció intenzitásának alkalmasnak kell lennie megfelelő összehúzódás biztosítására a kezelés során, de a fájdalom elkerülése mellett. A kezelés főként a lassú rostokat stimulálja. NEMS 11 Sorozatos fázisos összehúzódások. A program ritmukus összehúzódást vált ki egy, a gyors rostokra jellemző stimulációs frekvenciával. A magas stimulációs frekvenciának köszönhetően alkalmas az izom erejének szekvenciális emelésére. Program időtartama: 18 perc. A program szekvenciális, fázisos összehúzódásokat vált ki a 4 csatorna segítségével. A stimuláció intenzitásának alkalmasnak kell lennie megfelelő összehúzódás biztosítására a kezelés során, de a fájdalom elkerülése mellett. Az előző programtól eltérően a stimuláció az összehúzódás fázisa alatt magas intenzitást alkalmaz, első sorban az izom erejére fókuszálva. NEMS 12 Izomrelaxáló. A program alkalmas mindennapos problémák megoldására, bizonyos sportok esetében felépülési programként ismert. Egy hosszú munkanapot követően különösen, ha a több órát állva töltő munkavállalók esetében a program a mikrokeringés stimulálásával segít elmulasztani a lábak elnehezedését (az alkalmazáshoz az elektródákat elsőként a vádlira helyezve kell végrehajtani a programot, majd mindezt a combokon is meg kell ismételni). Ajánlott kezdő intenzitás: közepes (15-20mA), a kezelt terület megfelelő mozgatását eredményezve. Folyamatosan emelje az intenzitást, egészen a masszírozó hatás eléréséig (20-30mA). Program időtartama: 15 perc, egy fázis. Elektródák pozíciója: lásd a stimulált területekre vonatkozó elhelyezési útmutató képein. NEMS 13 Mély masszázs. A program bármilyen sporthoz használható versenyek és igénybe vevő edzések után, amelyek hosszú és intenzív erőfeszítést jelentenek. A program hasonló az előzőleg bemutatotthoz, azonban alacsonyabb frekvenciákat alkalmaz, nagyobb vaszkularizációs kapacitással. Közvetlenül az erőfeszítést követően használandó. Segíti a folyadékok elvezetését és a levezetést, javítva az izmok oxigénellátását, és segítve az edzés alatt termelt szintetikus anyagok újra töltését. Program időtartama: 30 perc. Stimuláció intenzitása: közepes-alacsony, az utolsó 10 perc során emelkedő. Elektródák pozíciója: lásd a stimulált területekre vonatkozó elhelyezési útmutató képein. NEMS 14 EMS Az elektrostimuláció program javítja a mikrokeringést a kezelt terület rostjaiban és a rostok körül, ritmikus összehúzódásokat kiváltva jobb tonizálást és folyadékelvezetést eredményezve. A program rövid időtartamú. A stimuláció intenzitásának alkalmasnak kell lennie megfelelő összehúzódás biztosítására a kezelés során, de a fájdalom elkerülése mellett. IACER S.r.l. 31 of 56 MNPG237 Rev /06/16

32 NEMS izom ellenállóképesség A program a NEMS 2 program fő tréning fázisait foglalja magába, speciálisan olyan felkészült sportolóknak lett kifejlesztve, akik növelni kívánják a fizikai nyomással szembeni állóképességüket. A felhasználási javaslatokat lásd a NEMS 2 programnál. NEMS hosszú erőkifejtés A program a NEMS 3 program fő tréning fázisait foglalja magába, speciálisan olyan felkészült sportolóknak lett kifejlesztve, akik növelni kívánják hosszú távú állóképességüket. A felhasználási javaslatokat lásd a NEMS 3 programnál. NEMS alap izomerő A program a NEMS 4 program fő tréning fázisait foglalja magába, speciálisan olyan felkészült sportolóknak lett kifejlesztve, akik növelni kívánják alap izomerijüket. A felhasználási javaslatokat lásd a NEMS 4 programnál. NEMS gyors izomerő A program a NEMS 5 program fő tréning fázisait foglalja magába, speciálisan olyan felkészült sportolóknak lett kifejlesztve, akik növelni kívánják gyorsaságukat. A felhasználási javaslatokat lásd a NEMS 5 programnál. NEMS robbanásszerű erő A program a NEMS 6 program fő tréning fázisait foglalja magába, speciálisan olyan felkészült sportolóknak lett kifejlesztve, akik növelni kívánják robanásszerű erejüket. A felhasználási javaslatokat lásd a NEMS 6 programnál. NEMS izomtömeg növelő A program speciálisan olyan felkészült sportolóknak lett kifejlesztve, akik növelni kívánják izomtömegüket. Program időtartama: 20 perc. Elektródák pozíciója: az ábra szerint. Az intenzitás az összehúzódás alatt a legmagasabb elviselhető érték kell, hogy legyen. N20 20 izomtömeg növelő Teljes program hossza: 20 perc Bicepsz ( kép), Triceps ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom(12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). IACER S.r.l. 32 of 56 MNPG237 Rev /06/16

33 Kezelési programok izomerősítéshez. Izom Hasizom alap erő Mellizom alap erő Négyfejű combizom alap erő farizom alap erő Kar bicepsz alap erő Kar tricepsz alap erő Kép Heti tréning program 1. nap 3. nap 5. nap 7. nap Hetek száma kép N4 N8+N4 N4 N kép N4 N8+N4 N4 N kép N4 N8+ N4 N4 N kép N4 N8+ N4 N4 N kép N4 N8+N4 N4 N kép N4 N8+N4 N4 N7 6 FIGYELEM: AZ ELSŐ KÉT HÉT ALATT MÉRÉKELT INTENZITÁST ALKALMAZZON, AMIT AZ AZT KÖVETŐ HÉTEKEN FOKOZATOSAN NÖVELHET IACER S.r.l. 33 of 56 MNPG237 Rev /06/16

34 MEM PROGRAMOK Az alábbi programok kizárólag egészségügyi képesítéssel, illetve megfelelő képzettséggel rendelkező személyek által alkalmazható, akik elvégezték a vállalat által biztosított tréningeket. Prog. M1-M5 M6-M10 M11-M12 M13 1. Fázis TENS - szabad memóriák teljes idő 1-90 perc frekvencia Hz impulzus szélessége s NEMS - szabad memóriák teljes idő 1-90 perc összehúzódási frekvencia Hz összehúzódási idő 1-10 mp. felépülési frekvencia 1-10 Hz felépülési idő 0-30 mp. felfutás 0-5 mp. impulzus szélessége s NEMS alternáló - szabad memóriák, 1 és 2 csatorna teljes idő 1-90 perc összehúzódási frekvencia Hz összehúzódási idő 1-10 mp. felépülési frekvencia 1-10 Hz felépülési idő 0-30 mp. felfutás 0-5 mp. impulzus szélessége s Akku teszt program M1-M5 TENS - szabad memóriák (orvosi program) Szabad memóriák TENS fájdalomcsillapító kezeléshez. M6-M10 NEMS - szabad memóriák Szabad memóriák izomregenerációhoz és edzéshez. M11-M12 NEMS alternáló szabad memóriák F Szabad memóriák izomregenerációhoz és edzéshez az 1 és 2 csatorna váltakozó jeleivel. M13 Akku teszt program Program az akku kalibrálására. Csak a gyártó által forgalmazott akkumulátor használható. IACER S.r.l. 34 of 56 MNPG237 Rev /06/16

35 BEAUTY Programok Prog. 1. Fázis 2. Fázis 3. Fázis 4. Fázis B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 Izomerősítés Izomtónus fokozás Szálkásítás Alakformálás Arc mikrolifting Zsíroldás has Zsíroldás comb Zsíroldás far és csípőtáj Zsíroldás kar Szöveti rugalmasság fokozás Idő 5 perc, 6 Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Idő 5 perc, 6 Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Idő5 perc, 8 Hz Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) Idő 30 perc (4 perc 8 Hz + 1 perc 3 Hz) Állítható impulzusszélesség (felső végtagok, törzs, alsó végtagok) 15 perc, 12 Hz Impulzus szélesség 100us Idő 5 perc Frekvencia 6 Hz Impulzus szélesség 250us Idő 5 perc Frekvencia 6 Hz Impulzus szélesség 300us Idő 5 perc Frekvencia 6 Hz Impulzus szélesség 250us Idő 5 perc Frekvencia 6 Hz Impulzus szélesség 200us Idő 10 perc Frekvencia 4 Hz Impulzus szélesség 250us Idő10 perc (13 mp. 6 Hz + 7 mp. 30 Hz) Idő12 perc (13 mp. 8 Hz + 7 mp. 45 Hz) Idő10 perc (13 mp. 6 Hz + 7 mp. 50 Hz) 20 perc, Változó összehúz. (6 mp. 8Hz CH 1/2/3/4) + (7 mp. 40 Hz CH1/2) + (7 mp. 40 Hz CH3/4), 250us 20 perc, Változó összehúz. (6 mp. 8Hz CH 1/2/3/4) + (7 mp. 40 Hz CH1/2) + (7 mp. 40 Hz CH3/4), 300us 20 perc, Változó összehúz. (6 mp. 8Hz CH 1/2/3/4) + (7 mp. 40 Hz CH1/2) + (7 mp. 40 Hz CH3/4), 250us 20 perc, Változó összehúz. (6 mp. 8Hz CH 1/2/3/4) + (7 mp. 40 Hz CH1/2) + (7 mp. 40 Hz CH3/4), 200us Idő10 perc (10 mp. 5 Hz 250us + 5 mp. 20 Hz 250us) Idő10 perc (13 mp. 6 Hz + 7 mp. 30 Hz) Idő12 perc (13 mp. 8 Hz + 7 mp. 45 Hz) Idő10 perc (14 mp. 4 Hz + 6 mp. 70 Hz) Idő5 perc Frekvencia 3 Hz Impulzus szélesség 250us Idő5 perc Frekvencia 3 Hz Impulzus szélesség 300us Idő5 perc Frekvencia 3 Hz Impulzus szélesség 250us Idő5 perc Frekvencia 3 Hz Impulzus szélesség 200us Idő5 perc Frekvencia 3 Hz Idő5 perc Frekvencia 3 Hz Idő5 perc Frekvencia 3 Hz B11 Kapillarizáció Idő 20 perc, 12 Hz Impulzus szélesség 250us IACER S.r.l. 35 of 56 MNPG237 Rev /06/16

36 B12 Nehézláb kezelés Idő 10 perc Frekvencia 3 Hz Impulzus szélesség 250us Idő20 perc Frekvencia 20 Hz Impulzus szélesség.250us B13 Arc mikrolifting kézi elektródával Idő 15 perc Frekvencia 25Hz Impulzus szélesség 100us B14 Mell mikrolifting kézi elektródával Idő 15 perc Frekvencia 18Hz Impulzus szélesség 100us B15 B16 B17 B18 Dekoltázs kezelés kézi elektródával Arc ránckezelés kézi elektródával Homlok ránckezelés kézi e.tróddal Kollagén Idő 15 perc Frekvencia 50Hz Impulzus szélesség 100us Idő 15 perc Frekvencia 25Hz Impulzus szélesség 100us Idő 15 perc Frekvencia 25Hz Impulzus szélesség 100us Idő 15 perc (15 mp. 12 Hz 150us + 15 mp. 6 Hz 150us) IACER S.r.l. 36 of 56 MNPG237 Rev /06/16

37 BEAUTY 1 Izomerősítés A kar, mell és láb izmainak erősítésére ajánlott program, ami első sorban a lassú rostokat veszi igénybe. Program időtartama: 30 perc. Fizikai aktivitást korábban nem végző, illetve hosszasan inaktív felhasználók számára ajánlott. Alkalmazási mód: azonosítsa a kezelendő izmot. Az eredmények biztosítása érdekében célszerű egyszerre csak néhány izmot kezelni a lejjebb leírt eljárás szerint; helyezze fel az elektródákat a képeken látható módon; növelje az intenzitást amíg nem érzékeli az impulzust (alkalmazzon alacsony intenzitást az első kezelés során, így megismerheti a készülék működését); a program alatt, illetve a következő napokban az intenzitás fokozatosan növelendő (értéke maradjon a fájdalomküszöb alatt); a készülék által generált összehúzódás alatt húzza össze maga is az imákat. A alkalmazásból álló ciklust az első eredmények megnyilvánulása előtt be kell fejezni. Az alkalmazások minden izomra két naponta ismétlendők meg, pihenőnapok beiktatásával. A munka izompárokon zajlik, például a combon és a hasizmokon, naponta csak egy szett izmot kezelve. Túl sok izom egyidejű edzése nem ajánlott. A programmal kis lépésenként haladjon. B1 Izomerősítés Teljes program hossza: 30 perc Bicepsz ( kép), Triceps ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom(12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). BEAUTY 2 Izomtónus fokozás. A kar, mell és láb izmainak tonizálására ajánlott program, ami első sorban a lassú rostokat veszi igénybe. Program időtartama: 34 perc. Mérsékelt fizikai aktivitást végző felhasználóknak javasolt. Alkalmazási mód: azonosítsa a kezelendő izmot. Az eredmények biztosítása érdekében célszerű egyszerre csak néhány izmot kezelni a lejjebb leírt eljárás szerint; helyezze fel az elektródákat a képeken látható módon; növelje az intenzitást amíg nem érzékeli az impulzust (alkalmazzon alacsony intenzitást az első kezelés során, így megismerheti a készülék működését); a program alatt, illetve a következő napokban az intenzitás fokozatosan növelendő (értéke maradjon a fájdalomküszöb alatt); a készülék által generált összehúzódás alatt húzza össze maga is az imákat. A alkalmazásból álló ciklust az első eredmények megnyilvánulása előtt be kell fejezni. Az alkalmazások minden izomra két naponta ismétlendők meg, pihenőnapok beiktatásával. IACER S.r.l. 37 of 56 MNPG237 Rev /06/16

38 A munka izompárokon zajlik, például a combon és a hasizmokon, naponta csak egy szett izmot kezelve. Túl sok izom egyidejű edzése nem ajánlott. A programmal kis lépésenként haladjon. B2 Izomtónus fokozás Teljes program hossza: 34 perc Bicepsz ( kép), Triceps ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom(12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). BEAUTY 3 Szálkásítás. A kar, mell és láb izmainak szálkásítására ajánlott program, ami első sorban a lassú rostokat veszi igénybe. Program időtartama: 25 perc. Számottevő fizikai aktivitást végző, izmaikat szálkásítai kívánó felhasználóknak javasolt. Alkalmazási mód: azonosítsa a kezelendő izmot. Az eredmények biztosítása érdekében célszerű egyszerre csak néhány izmot kezelni a lejjebb leírt eljárás szerint; helyezze fel az elektródákat a képeken látható módon; növelje az intenzitást amíg nem érzékeli az impulzust (alkalmazzon alacsony intenzitást az első kezelés során, így megismerheti a készülék működését); a program alatt, illetve a következő napokban az intenzitás fokozatosan növelendő (értéke maradjon a fájdalomküszöb alatt); a készülék által generált összehúzódás alatt húzza össze maga is az izmokat. A alkalmazásból álló ciklust az első eredményig megnyilvánulása előtt be kell fejezni. Az alkalmazások minden izomra két naponta ismétlendők meg, pihenőnapok beiktatásával. A munka izompárokon zajlik, például a combon és a haszmokon, naponta cask egy szett izmot kezelve. Túl sok izom egyidejű edzése nem ajánlott. A programmal kis lépésenként haladjon. B3 Szálkásítás Teljes program hossza: 25 perc. Bicepsz ( kép), Triceps ( kép), Kéz feszítőizmai (04. kép), Kéz hajlító izmai (05. kép), Delta izom (06. kép). Hasizmok ( kép), Nagy mellizom ( kép), Trapézizom (08. kép), Széles hátizom (09. kép), Farizom (19. kép) Négyfejű combizom ( kép), Kétfejű combizom(12. kép), Vádli (13. kép) Elülső sípcsonti izom (14. kép). IACER S.r.l. 38 of 56 MNPG237 Rev /06/16

39 BEAUTY 4 Alakformálás. A program a közepes intenzitáson alkalmazott kapillarizáció és tanizáló impoulzusok segítségével mobilizálja a zsírszöveteket, különösen azon területeken, ahol hajlamos a felhalmozódásra. Az elektródákat a kezelt terület fölött négyzetet formálva kell elhelyezni, az intenzitás közepes szintre állítandó. Kezelés időtartama: 30 perc / egy fázis. Ajánlott intenzitás: közepes. Elektródák pozíciója: lásd a stimulált területekre vonatkozó elhelyezési útmutató , valamint 22. és 23. képein. BEAUTY 5 Arc mikrolifting. A program 15 perces, célja az arcizmok tonizálása, megjelenésüket és dinamizmusukat javító speciális impulzus alkalmazásával. Elektródák pozíciója: lásd a stimulált területekre vonatkozó elhelyezési útmutató 24. képén. Tartson legalább 3cm távolságot az elektróda és a szemgolyó között! FONTOS: ügyeljen az intenzitás beállítására az arc izmainak kezelésekor, mivel az ok különösen érzékenyek. Az intenzitás fokozatosan növelendő, rendkívül alacsony stimulációs szintről indulva (pl. 35mA) és fokozatos emelés mellett elérve a stimuláció megfelelő szintjét, amit a megfelelő izomaktivitás jelez. FONTOS: az intenzitás szintje sohasem szabad, hogy diszkomfort érzetet okozzon! A több fájdalom = több eredmény feltételezés a jelen esetben teljes mértékben félrevezető és káros. A következetesség és türelem révén remek, és számottevő eredmények érhetők el. BEAUTY 6/7/8/9 Zsírosodás has (6), comb (7), far és csípőtáj (8), kar (9). A programot széles körben használják esztétikai kezelések során lerakódott zsírrétegek kezelésére, működése során fokozza a vérkeringést és a nyirokaktivitást. A program növeli a helyi anyagcserét, táplálja a szöveteket, valamint segít csökkenteni a narancsbőrt. Alkalmazása alacsony kalóriájú diétával teljes. Napi használatra is alkalmas. A program a munkafázis közepén szekvenciális, tonikos összehúzódást kelt (először az 1-2 majd 3-4 csatornákon), a tipikus elektronikus nyirokelvezetés hatását reprodukálva. Ennek megfelelően az elektródák az alábbiak szerint alkalmazandók: 1-2 elektróda a végtag alsó végén (pl. vádli, alkar) és a 3-4 elektróda a végtag felső végén (pl. comb, kétfejű felkarizom) foglaljon helyet. Stimuláció intenzitása: elegendő megfelelő (fájdalommentes) izomösszehúzódás produkálásához a stimulált területen (1530mA). B6/7/8/9 Zsírosodás Teljes program hossza: 30 perc Kéz feszítőizmai (04. kép, 2 elektródával) / Kéz hajlító izmai CH2 (05. kép, 2 elektródával); Izomcsoportok: Izomcsoportok: Kétfejű felkarizom CH3 (02. kép, 2 elektródával) / Tricepsz CH4 (03 kép, 2 elektródával) Vádli CH1 (13. kép, 2 elektródával) / Elülső sípcsonti izom CH2 (14. kép, 2 elektródával); Négyfejű combizom CH3 (11. kép, 2 elektródával) / Kétfejű combizom CH4 (12. kép, 2 elektródával) IACER S.r.l. 39 of 56 MNPG237 Rev /06/16

40 BEAUTY 10 Szövet rugalmasság fokozás. A program 30 perc időtartamú, két fázis alkotja, amelyek az izomszövetek felszínét stimulálják. A frekvenciák serkentik a bőr felszínén felhalmozódott anyagok eltávolítását javítva dinamizmusát és megjelenését. Az intenzitás úgy állítandó be, hogy a bőrfelület vibrálását eredményezze. Elektródák pozíciója: a fájó terület fölött négyzetet formálva. BEAUTY 11 Kapillarizáció. A kapillarizáló program jelentősen megnöveli a kezelt terület artériás véráramát, a program ajánlott mindenkinek, aki intenzív aerob munkát végzett (tonizálás és edzés), illetve a helyi mikrokeringést is javítja. Program időtartama: 20 perc. Stimuláció ajánlott intenzitása: közepes. Elektródák pozíciója: lásd a stimulált területekre vonatkozó elhelyezési útmutató képein. BEAUTY 12 Nehézláb kezelés. A program javítja a véráramlást és az izmok oxigén ellátását, fel gyorsítva a tejsav eltávozását (amit a szálkásító anaerob tréningek eredményeznek), valamint csökkenti a fájdalmat és az összehúzódás kockázatát. A programnak köszönhetően a kezelt izom hamarabb képes készen állni a következő edzésre, vagy versenyre. Program időtartama: 30 perc. Ajánlott kezdeti intenzitás: közepes-alacsony, hogy a kezelt területen megfelelő mozgást eredményezzen. Fokozatosan emelje az intenzitást, hogy a kezelt felületen megfelelő masszírozó hatást érjen el. Elektródák pozíciója: lásd a stimulált területekre vonatkozó elhelyezési útmutató képein. BEAUTY 13/14/15 Arc / Mell / Dekoltázs mikrolifting kézi elektródával. A program 15 perces, célja az arcizmok ionizálása, megjelenésüket és dinamizmusukat javító speciális impulzus alkalmazásával. Javasoljuk, hogy a stimulációhoz alkalmazzon kezelőfejet (opcionális): ebben az esetben a kezelőfej stimuláló hatásának fokozására semleges vezető gélt kell használnia (kollagén stimuláló hatású gél használatát javasoljuk. A kezelés során a kezelőfej folyamatosan érintkezzen bőrével. Tartson legalább 3cm távolságot az elektróda és a szemgolyó között! FONTOS: ügyeljen az intenzitás beállítására az arc izmainak kezelésekor, mivel az ok különösen érzékenyek. Az intenzitás fokozatosan növelendő, rendkívül alacsony stimulációs szintről indulva (pl. 35mA) és fokozatos emelés mellett elérve a stimuláció megfelelő szintjét, amit a megfelelő izomaktivitás jelez. FONTOS: az intenzitás szintje sohasem szabás, hogy diszkomfort érzetet okozzon! A több fájdalom = több eredmény feltételezés a jelen esetben teljes mértékben félrevezető és káros. A következetesség és türelem révén remek, és számottevő eredmények érhetők el. BEAUTY 16/17 Arc / Homlok ránckezelés kézi elektródával. IACER S.r.l. 40 of 56 MNPG237 Rev /06/16

41 A program egyfázisú, 15 perces kezelést tartalmaz, ami megnyugtatja az arc izmait és eltünteti a bőr egyenetlenségeit. A program speciális impulzust alkalmaz, ami az izmok megjelenését és dinamikáját is javítja. Javasoljuk, hogy a stimulációhoz alkalmazzon kezelőfejet (opcionális): ebben az esetben a kezelőfej stimuláló hatásának fokozására semleges vezető gélt kell használnia (kollagén stimuláló hatású gél használatát javasoljuk. A kezelés során a kezelőfej folyamatosan érintkezzen bőrével. Tartson legalább 3cm távolságot az elektróda és a szemgolyó között! FONTOS: ügyeljen az intenzitás beállítására az arc izmainak kezelésekor, mivel az ok különösen érzékenyek. Az intenzitás fokozatosan növelendő, rendkívül alacsony stimulációs szintről indulva (pl. 35mA) és fokozatos emelés mellett elérve a stimuláció megfelelő szintjét, amit a megfelelő izomaktivitás jelez. FONTOS: az intenzitás szintje sohasem szabad, hogy diszkomfort érzetet okozzon! A több fájdalom = több eredmény feltételezés a jelen esetben teljes mértékben félrevezető és káros. A következetesség és türelem révén remek, és számottevő eredmények érhetők el. BEAUTY 18 Kollagén. A program egyfázisú, 15 perces kezelést tartalmaz, ami a bőr felszíni rétegére fiatalító, nyugtató hatást fejt ki. Helyezze az elektródákat a kezelendő felület köré. Tartson legalább 3cm távolságot az elektróda és a szemgolyó között! FONTOS: ügyeljen az intenzitás beállítására az arc izmainak kezelésekor, mivel az ok különösen érzékenyek. Az intenzitás fokozatosan növelendő, rendkívül alacsony stimulációs szintről indulva (pl. 35mA) és fokozatos emelés mellett elérve a stimuláció megfelelő szintjét, amit a megfelelő izomaktivitás jelez. FONTOS: az intenzitás szintje sohasem szabad, hogy diszkomfort érzetet okozzon! A több fájdalom = több eredmény feltételezés a jelen esetben teljes mértékben félrevezető és káros. A következetesség és türelem révén remek, és számottevő eredmények érhetők el. IACER S.r.l. 41 of 56 MNPG237 Rev /06/16

42 Kezelési tervek izomerősítéshez és zsírbontáshoz. Izom Kép Heti tréning program Hetek 1. Nap 3. Nap 5. Nap 7. Nap száma Hasizmok - B kép B11 B1 Izomerősítés B1 B1 6 Abdopercal muscles Szülés 20 kép B11 B1 B11 B1 8 utáni tréning Mellizom - Izomerősítés 7-17 kép B11 B1 B1 B1 6 Combok - B kép B11 B1 Izomerősítés B1 B1 5 Far - B kép B11 B2 Izomerősítés B1 B2 5 Kar bicepsz B kép B11 B1 Izomerősítés B1 B1 5 Kar tricepsz B kép B11 B1 Izomerősítés B1 B1 5 Zsírosodás has 20 kép B6 B11 B6 B1 6 Zsírosodás comb 21 kép B7 B11 B7 B1 6 Zsírosodás far 19 kép B8 B11 B8 B kép (1. csatorna a csípő Zsírosodás jobb, a 2. csípőtáj csatorna a csípő bal oldalán) B8 B11 B8 B kép (1. csatornához kötött 4 elektróda a jobb Zsírosodás kar karon, a 2. csatornához kötött 4 elektróda a bal karom) B9 B11 B9 B1 6 FIGYELEM: AZ ELSŐ KÉT HÉT SORÁN ALKALMAZZON MÉRSÉKELT INTENZITÁST, AMIT AZT KÖVETŐEN FOKOZATOSAN EMELHET. IACER S.r.l. 42 of 56 MNPG237 Rev /06/16

43 URO Programok Minden URO program aktív felépülést segítő impulzussal kezdődik (alacsony stimulációs frekvencia), amit követően automatikusan az összehúzódást keltő impulzusra vált: folyamatosan növelje az intenzitást a program első másodpercében, hogy a kétféle impulzus a páciens érzékenységének megfelelő legyen. Pirog. U1 U2 U3 U4 U5 U6 U7 U8 U9 Stressz inkontinencia Stressz inkontinencia Stressz inkontinencia Késztetéses inkontinencia Késztetéses inkontinencia Késztetéses inkontinencia Kevert inkontinencia Kevert inkontinencia Kevert inkontinencia 1. Fázis 20 perc, 6 mp. 3Hz + 4 mp. 40Hz Impulzus szélesség 180s 20 perc, 9 mp. 3Hz + 6 mp. 45Hz Impulzus szélesség 180s 20 perc, 12 mp. 3Hz + 8 mp. 50Hz Impulzus szélesség 180s 25 perc, 8Hz Impulzus szélesség 180s 26 perc, 10Hz Impulzus szélesség 180s 27 perc, 12Hz Impulzus szélesség 180s 20 perc, 6 mp. 3Hz + 4 mp. 20Hz Impulzus szélesség 180s 20 perc, 9 mp. 3Hz + 6 mp. 22Hz Impulzus szélesség 180s 20 perc, 12 mp. 3Hz + 8 mp. 25Hz Impulzus szélesség 180s URO Stressz inkontinencia (orvosi program) A program alkalmas a nők esetében a stressz inkontinencia, valamint a férfiak esetében a széklet inkontinencia (kizárólag az U1 program) kezelésére. A program megerősíti a gátizmokat és a medencefenék izmait, amelyek elvesztették erejüket és kontrakciós kapacitásukat, illetve a gyenge összehúzó képességű záróizmokat. A stimuláció erősségének a legmagasabb értéket kell felvennie, a fájdalom elkerülés mellett. Emellett segít, ha a páciens önkéntes összehúzódásokat produkál a kezelés során. Az izmok erősítése érdekében a kezelésen kívüli gyakorlatok is végzendők. Alkalmazás: 3-5 kezelés hetente. Női stressz inkontinencia esetén alkalmazzon váginál is, míg férfi széklet inkontinencia esetében anális kezelőfejet. URO Késztetéses inkontinencia (orvosi program) A program alkalmas a nők esetében a késztetéses inkontinencia, valamint a férfiak esetében a széklet inkontinencia (kizárólag az U4 program) kezelésére. Az alacsony frekvencia segíti a hólyag relaxációját annak hiperaktivitása esetén. A stimuláció erősségének a legmagasabb értéket kell felvennie, a fájdalom elkerülés mellett. Emellett segít, ha a páciens önkéntes összehúzódásokat produkál a kezelés során. Alkalmazás: 2-5 kezelés hetente. Női stressz inkontinencia esetén alkalmazzon váginál is, míg férfi széklet inkontinencia esetében anális kezelőfejet. URO Kevert inkontinencia (orvosi program) A program alkalmas a nők esetében a kevert inkontinencia, valamint a férfiak esetében a széklet inkontinencia (kizárólag az U4 program) kezelésére. A stimuláció erősségének a legmagasabb értéket kell felvennie, a fájdalom elkerülés mellett. Emellett segít, ha a páciens önkéntes összehúzódásokat produkál a kezelés során. Az izmok erősítése érdekében a kezelésen kívüli gyakorlatok is végzendők. Alkalmazás: 3-5 kezelés hetente. Női stressz inkontinencia esetén alkalmazzon váginál is, míg férfi széklet inkontinencia esetében anális kezelőfejet. IACER S.r.l. 43 of 56 MNPG237 Rev /06/16

44 A KÉT PÁCIENS mód programjai és jellemzőik Minden program egy munkafázisból áll 1 Tens gyors 2 Tens endorfin 3 Izomerősítés 4 Izomtónus fokozás 5 Szálkásítás 6 Alakformálás 7 Arc mikrolifting 8 Izom ellenállóképesség 9 Masszázs 10 Kapillarizáció 11 Gyulladáscsökentő 12 Izom ellenállóképesség 13 Hosszú erőkifejtés 14 Alap erő 15 Gyors erő 16 Robbanásszerű erő 17 Izomtömeg növelő Arc mikrolifting kézi elektródával Mell mikrolifting kézi elektródával Dekoltázs kezelés kézi elektródával Arc ránckezelés kézi elektródával Homlok ránckezelés kézi e.tróddal Teljes idő 30 perc, Frekvencia 90 Hz Impulzus szélesség 50us Teljes idő 30 perc, Frekvencia 1 Hz Impulzus szélesség 200us Teljes idő 30 perc (10 mp. 3 Hz + 5 mp. 30 Hz 250us) Teljes idő 30 perc (10 mp. 3 Hz + 5 mp. 30 Hz 250us) Teljes idő 30 perc (10 mp. 3 Hz + 5 mp. 70 Hz 250us) Teljes idő 30 perc (4 perc 8 Hz + 3 Hz ismétlés 250us) Teljes idő 30 perc, Frekvencia 12 Hz Impulzus szélesség 100us Teljes idő 30 perc, Frekvencia 3 Hz Impulzus szélesség 250us Teljes idő 30 perc, Frekvencia 4 Hz Impulzus szélesség 250us Teljes idő 30 perc (4 perc 8 Hz + 3 Hz ismétlés 250us) Teljes idő 30 perc, Frekvencia 120 Hz Impulzus szélesség 40us Teljes idő 30 perc (18 mp. 8Hz + 2 mp. 2Hz + 10 mp. 18Hz 250us) Teljes idő 20 perc (20 mp. 6Hz + 10 mp. 30Hz 250us) Teljes idő 20 perc (13 mp. 6Hz + 7 mp. 50Hz 250us) Teljes idő 20 perc (14 mp. 6Hz + 6 mp. 70Hz 250us) Teljes idő 20 perc (24 mp. 2Hz + 6 mp. 90Hz 250us) Teljes idő 15 perc (5 mp. 3Hz + 5 mp. 100Hz 250us) Idő 15 perc Frekvencia 25Hz Impulzus szélesség 100us Idő 15 perc Frekvencia 18Hz Impulzus szélesség 100us Idő 15 perc Frekvencia 50Hz Impulzus szélesség 100us Idő 15 perc Frekvencia 25Hz Impulzus szélesség 100us Idő 15 perc Frekvencia 25Hz Impulzus szélesség 100us A KÉT PÁCIENS mód két különböző program beállítását teszi lehetővé (a 22 programot tartalmazó listából) a 4 csatornán: az 1 and 2 csatornák, valamint a 3 és 4 csatornák párban hajtanak végre egy-egy programot. A funkció különösen hasznos két páciens egyidejű kezeléséhez, illetve egy páciensen két különböző testrészének, vagy problémájának kezeléséhez. IACER S.r.l. 44 of 56 MNPG237 Rev /06/16

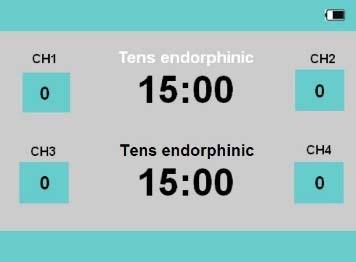

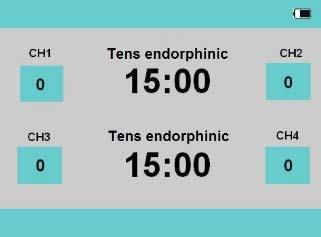

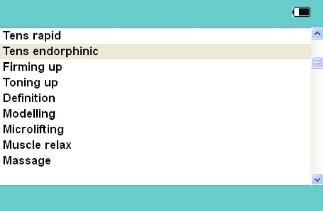

45 A fő menüben válassza ki a megfelelő ikont, majd választását az gomb megnyomásával erősítse meg: A képernyőn megjelenik a kiválasztott program foldalak. A listából a és kiválasztó gombok segítségével választhat, majd választását az gomb megnyomásával erősítheti meg: A készülék az alábbihoz z hasonlóan jelzi ki a két programot, amelyben a két csatorna pár (CH1+CH2) és (CH3+CH4) egyenrangúak, és nincsenek kiemelve (fekete felirat). Bármely program megváltoztatásához alkalmazza a és kiválasztó gombokat (a kiválasztott program neve fehérre vált) és válasszon ki újabb programot a listából. A képernyő alján található állapotjelző sor jelzi, hogy melyik csatorna pár (CH1+CH2 vagy CH3+CH4) tartozik a lecserélt programhoz. IACER S.r.l. 45 of 56 MNPG237 Rev /06/16

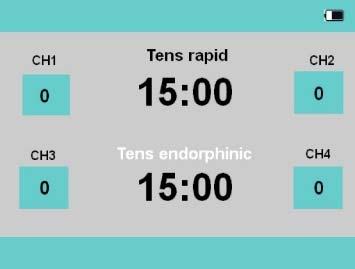

46 Válassza ki a programot és választását erősítse meg az a 4 csatorna intenzitásának emelésével.. gomb megnyomásával. Kezdje meg a kezelést TENS gyors (orvosi program) A specifikációk és utasítások a használati útmutató TENS 1 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Elektródák pozíciója: a fájó terület fölött négyzetet formálva, az 1. ábra szerint. TENS endorfin (orvosi program) A specifikációk és utasítások a használati útmutató TENS 2 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Elektródák pozíciója: a fájó terület fölött négyzetet formálva, az 1. ábra szerint. Izomerősítés R A specifikációk és utasítások a használati útmutató BEAUTY 1 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Izomtónus fokozás A specifikációk és utasítások a használati útmutató BEAUTY 2 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Szálkásítás A specifikációk és utasítások a használati útmutató BEAUTY 3 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Alakformálás A specifikációk és utasítások a használati útmutató BEAUTY 4 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Arc mikrolifting A specifikációk és utasítások a használati útmutató BEAUTY 5 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Izomrelaxáló A specifikációk és utasítások a használati útmutató NEMS 12 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Masszázs A specifikációk és utasítások a használati útmutató NEMS 13 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Kapillarizáció A specifikációk és utasítások a használati útmutató NEMS 7 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. IACER S.r.l. 46 of 56 MNPG237 Rev /06/16

47 Gyulladáscsökkentő(orvosi program) A specifikációk és utasítások a használati útmutató TENS 4 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Izom ellenállóképesség A specifikációk és utasítások a használati útmutató NEMS 2 programjáról szóló leírásában olvashatók. Program időtartama: 30 perc. Hosszú erőkifejtés A specifikációk és utasítások a használati útmutató NEMS 3 programjáról szóló leírásában olvashatók. Program időtartama: 20 perc. Alap erő Re A specifikációk és utasítások a használati útmutató NEMS 4 programjáról szóló leírásában olvashatók. Program időtartama: 20 perc. Gyors erő A specifikációk és utasítások a használati útmutató NEMS 5 programjáról szóló leírásában olvashatók. Program időtartama: 20 perc. Robbanásszerű erő A specifikációk és utasítások a használati útmutató NEMS 6 programjáról szóló leírásában olvashatók. Program időtartama: 20 perc. Izomtömeg növelő A specifikációk és utasítások a használati útmutató NEMS 20 programjáról szóló leírásában olvashatók. Program időtartama: 15 perc. Arc/Mell/Dekoltázs mikrolifting kézi elektródával A specifikációk és utasítások a használati útmutató BEAUTY 13/14/15 programjairól szóló leírásában olvashatók. Program időtartama: 15 perc. Arc/Homlok ránckezelés kézi elektródával A specifikációk és utasítások a használati útmutató BEAUTY 16/17 programjairól szóló leírásában olvashatók. Program időtartama: 15 perc. 10 utoljára használt program A készülék képes a 10 utoljára használt program tárolására, amelyek a menüből egyszerűen elérhetőek. Válassza ki a megfelelő ikont a és kiválasztó gombok segítségével, majd választását erősítse meg az gomb megnyomásával. A képernyőn megjelenik a 10 utoljára használt program. Léjpen a kívánt ikonra a és kiválasztó gombok segítségével, és erősítse meg választását az gomb megnyomásával: IACER S.r.l. 47 of 56 MNPG237 Rev /06/16

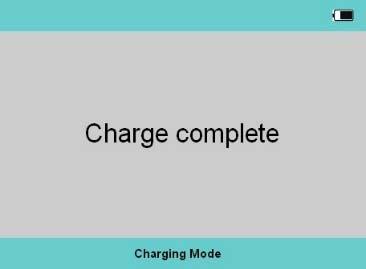

48 Készülék karbantartása Akkumulátorok feltöltése Amennyiben az akkumulátorok töltöttségi szintje alacsony, vagy lemerültek, a kijelzőn az alábbi ikon jelenik meg:. Ebben az esetben lehet, hogy a kezelés nem kezdhető el, illetve nem hajtható teljes egészében végre. Az akkumulátorok feltöltése során az alábbiak szerint járjon el: Győződjön meg a készülék kikapcsolt állapotáról, vagy kapcsolja ki a gombbal; Csatlakoztassa az akkumulátor töltőt a készülékhez, majd az áramforráshoz; A készülék kijelzőjén az alábbi számláló, illetve villogó akkumulátor ikon jelenik meg: A töltés 4 óra után automatikusan leáll, és a kijelző az alábbi feliratot jeleníti meg: Amikor az akkumulátor feltöltődött, húzza ki az akkumulátor töltőt az áramforrásból, majd a készülékből, végül helyezze a hordtáskába. IACER S.r.l. 48 of 56 MNPG237 Rev /06/16

49 Akkumulátorok cseréje Az akkumulátorok cseréje során az alábbiak szerint járjon el: Kapcsolja ki a készüléket a ; Nyissa ki a szárazelem tartót a két csavar eltávolításával (alkalmazzon keresztcsavarhúzót); Távolítsa el az összekötő kábelt és szedje ki az elemeket; Csatlakoztassa az új elemeket; Zárja le a szárazelem tartót a két csavar meghúzásával; Javasoljuk, hogy a készülék hosszan tartó inaktivitása esetén szedje ki az akkumulátorokat. Az akkumulátorokat csak nagykorú személyek kezelhetik. Tartsa távol a gyermekektől. Kizárólag a korábbival megegyező, a gyártó által forgalmazott akkumulátort alkalmazzon. Az akkumulátort a hatályos szabályozásoknak megfelelően selejtezze (WEEE). FIGYELEM: az akkumulátor élettartama a feltöltéseinek/lemerüléseinek számán múlik. Az akkumulátor élettartamának növelése érdekében tegye meg az alábbi óvintézkedéseket: Töltse fel az akkumulátorokat havonta egyszer, akkor is, ha a készülék használaton kívül volt; A használat során merítse le az akkumulátorokat, amennyire csak lehetséges; Kizárólag a készülék mellé kapott eredeti, vagy agyártótól/forgalmazótól vásárolt akkumulátortöltőt alkalmazza. Ne nyissa fel, és ne alakítsa át a töltőt. Nyelv kiválasztása és gyári beállítások visszaállítása A készüléken az alábbi nyelvek állíthatók be: (ITA - olasz, ENG - angol, FRA - francia, GER - német, ESP - spanyol). Kapcsolja be a készüléket a gomb segítségével, majd nyomja meg egyszerre a + gombokat. A kijelzőn az alábbi választási lehetőségek jelennek meg: A nyelv beállításához nyomja meg az választása esetén): gombot, és a kijelzőn az alábbi kép jelenik meg (angol nyelv IACER S.r.l. 49 of 56 MNPG237 Rev /06/16

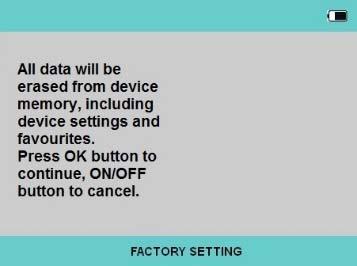

50 Alkalmazza a és kiválasztó gombokat a kívánt nyelv kiválasztásához (ITA, FRA, ESP, GER ). Választását erősítse meg az gomb megnyomásával. A készülék újraindul, a kívánt nyelvet használva. A gyári beállítások visszaállításához és minden felhasználói beállítás visszaállításához (MEM programok beállítása, nyelv beállítása, 10 utoljára használt program stb.), nyissa meg a kiválasztást lehetővé tevő oldalt a + gombok együttes megnyomásával, majd nyomja meg a gombot a Reset to factory settings (Gyári beállítások visszaállítása) kiválasztásához. Választását erősítse meg az megnyomásával. a készülék kijelzője a lejjebb láthatóval megegyező módon jelenik meg: gomb Készülék tisztítása Használjon puha és száraz textíliát a készülék portól való megtisztításához. A makacs szennyeződések eltávolításához vízbe és alkoholba mártott szivacsot használjon. A készülék sterilizálása nem szükséges. Tisztítás és tárolás Szállítási óvintézkedések A T-ONE MEDI PRO hordozható készülék, így szállításához semmilyen különleges óvintézkedés sem szükséges. Ugyanakkor a készüléket és tartozékait minden használat után helyezze a hordtáskába. Óvja a készüléket az erős hőtől, közvetlen napsugárzástól és folyadékoktól. Tárolását hűvös, jól szellőző helyen végezze. Ne helyezzen nehéz tárgyakat a készülék tetejére. Tárolási óvintézkedések A tárolási körülményeknek az alábbiaknak kell megfelelnie: Működés alatt: helység hőmérséklete C relatív páratartalom 30-75% légnyomás hpa A hordtáskában tárolva: helység hőmérséklete C Selejtezés relatív páratartalom 10-90% légnyomás hpa A termék a WEEE szelektív hulladékgyűjtésre vonatkozó szabályozása alá tartozik (lásd a jelzést): a termék selejtezése során a speciális, elektronikus termékek számára fenntartott helyeket válassza, vagy vegye fel a kapcsolatot a gyártóval. Karbantartás és hibaelhárítás Az útmutatóban leírtaknak megfelelően a készülék nem szorul kifejezett karbantartási munkálatokra. A leírtak szerint eljárva a készülék nem szorul kifejezett karantartási munkálatokra. A T-ONE REHAB működése során tapasztalható problémák és hibák esetében az alábbi módon járjon el: A T-ONE MEDI PRO nem indul el és/vagy a kijelző nem kapcsol be. Ellenőrizze az akkumulátorok töltöttségét és szükség esetén cserélje őket (lásd Akkumulátorok cseréje c. IACER S.r.l. 50 of 56 MNPG237 Rev /06/16

51 fejezet).győződjön meg róla, hogy megfelelően vannak behelyezve. A probléma fennállása esetén vegye fel a kapcsolatot a gyártóval. A T-ONE MEDI PRO nem közvetít elektromos impulzusokat. Győződjön meg róla, hogy az elektródák kábelei megfelelően vannak csatlakoztatva a készülékhez, és hogy a műanyag fedőlemezek el vannak távolítva az elektródákról. Győződjön meg róla, hogy az elektródák kábelei megfelelően csatlakoznak a készülékhez, valamint a kábelek és az elektródák nem karcosodottak, vagy hibásak. A probléma fennállása esetén vegye fel a kapcsolatot a gyártóval. A T-ONE MEDI PRO gyenge és/vagy szaggatott impulzusokat továbbít. Ellenőrizze a kábelek és az elektródák állapotát és szükség szerint cserélje őket. A probléma fennállása esetén vegye fel a kapcsolatot a gyártóval. A T-ONE MEDI PRO fájdalmas impulzusokat közvetít és/vagy a stimuláció fájdalmas. Ellenőrizze a kábelek és az elektródák állapotát és pozícióját. Alkalmazzon megfelelő méretű elektródákat (lásd az elhelyezésről szóló útmutatóban).csökentse az intenzitást. A probléma fennállása esetén vegye fel a kapcsolatot a gyártóval. A stimuláció szakaszos. Ellenőrizze az elektródák pozícióját. A probléma fennállása esetén vegye fel a kapcsolatot a gyártóval. Bőrpír és/vagy intenzív fájdalom jelentkezik. Helyeze át az elektródákat, a fájdalom fennállása esetén haladáéktalanul állítsa le a kezelést, és konzultáljon orvosával. Győződjön meg róla, hogy az elektródák megfelelően vannak elhelyezve a bőrön és finoman rátapadnak. Győződjön meg róla, hogy az elektródák tökéletes állapotban vannak, és tiszták. Szükség esetén tisztítsa meg őket, illetve cserélje őket, ha kopottak. A stimuláció a kezelés közben leáll. Ellenőrizze az összekötő kábelek és az elektródák megfelelő összeköttetését, valamint állapotát. Szükség esetén cserélje az elektródákat és/vagy a kábeleket. A probléma fennállása esetén vegye fel a kapcsolatot a gyártóval. A T-ONE MEDI PRO működés közben kikapcsol. Cserélje ki az akkumulátorokat és kezdje újra a kezelést. A probléma fennállása esetén vegye fel a kapcsolatot a gyártóval. Az intenzitás nem állítható be, vagy a T-ONE MEDI PRO a beállított érték helyett újra állítja magát. Cserélje ki az akkumulátorokat és kezdje újra a kezelést. A probléma fennállása esetén vegye fel a kapcsolatot a gyártóval. A kijelzőn az EEPROM ERROR felirat jelenik meg. Állítsa vissza (rését) a készüléket a Nyelv kiválasztása és gyári beállítások visszaállítása fejezetben leírt utasítások szerint. IACER S.r.l. 51 of 56 MNPG237 Rev /06/16

52 Segítségnyújtás A készülékkel kapcsolatos bármely technikai beavatkozásra kizárólag a gyártó jogosult. Technikai segítséget az alábbi címen kérhet: I.A.C.E.R. S.r.l. Vie S. Pertini, 24/a Martellago (VE) Tel Fax Az alkatrészekre vonatkozó technikai dokumentációt a gyártó biztosítja, amihez kifejezett felhatalmazása és az üzemeltetést végzők megfelelő képzése szükséges. Pótalkatrészek A készülék pótalkatrészei gyártójától bármely esetben megrendelhetők: I.A.C.E.R. S.r.l. Via S. Pertini, 24/a Martellago (VE) Tel Fax Kizárólag eredeti, a gyártó által forgalmazott alkatrészeket használjon. Ellenkező esetben a termék működését és biztonságát, valamint a garancia elvesztését veszélyeztetetti. Garancia A garanciavállalás jogi feltételeiről a hazai forgalmazónál, vagy közvetlenül a gyártónál (IACER) tájékozódhat. T-ONE MEDI PRO. Minden jog fenntartva. A T-ONE MEDI PRO és a I.A.C.E.R. Srl regisztrált, védjeggyel ellátott kizárólagos tulajdona. logó a IACER S.r.l. 52 of 56 MNPG237 Rev /06/16

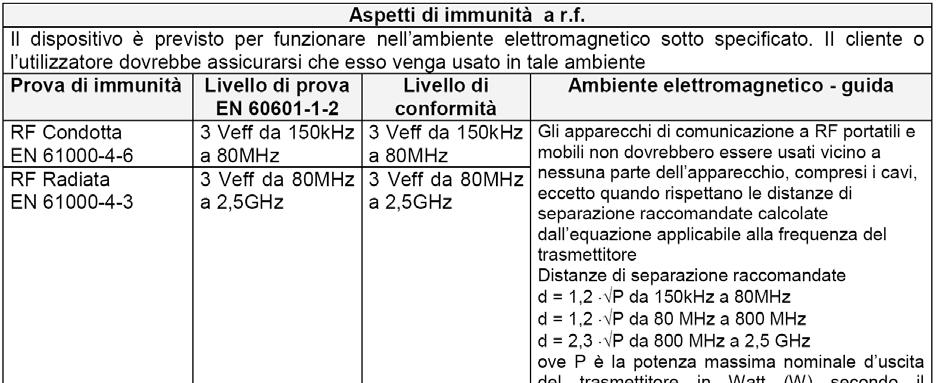

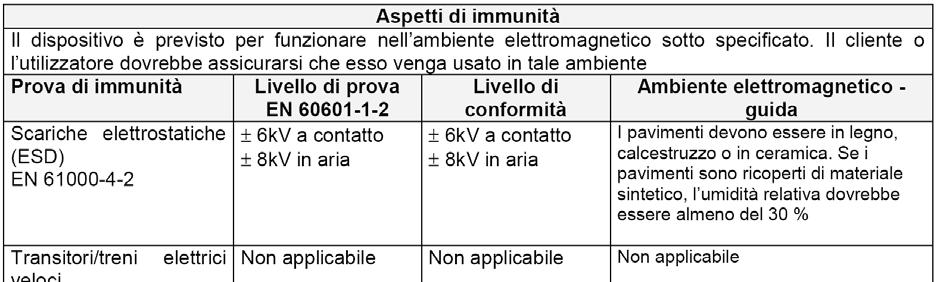

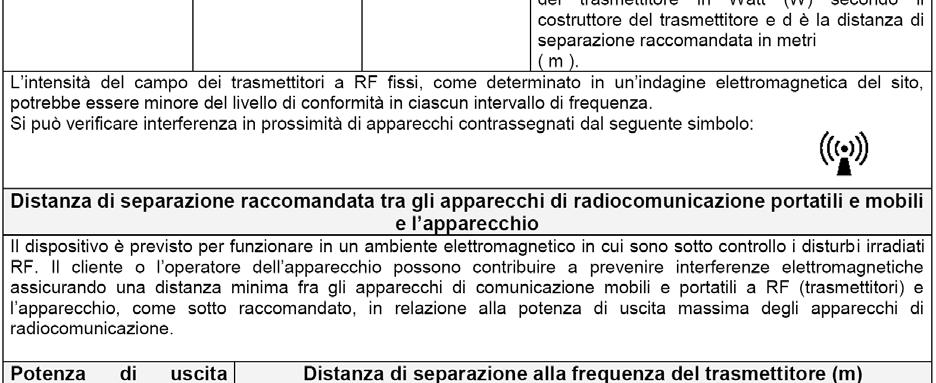

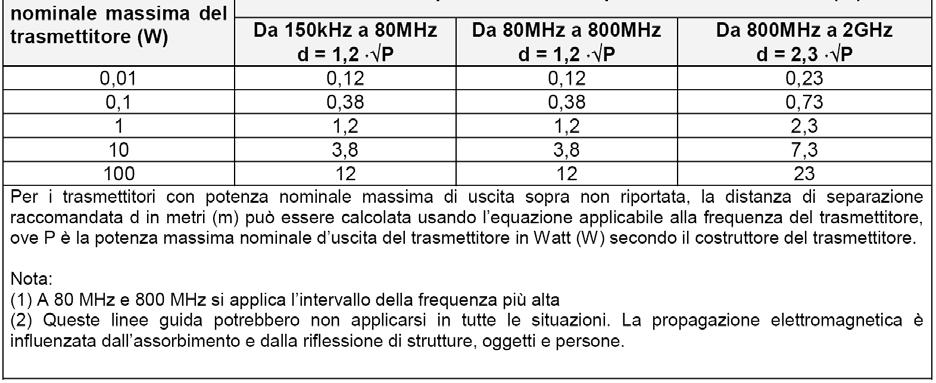

53 MC Táblázat IACER S.r.l. 53 of 56 MNPG237 Rev /06/16
