HASZNÁLATI ÚTMUTATÓ a TENSEL ME 2001 ideg és izomstimuláló készülékhez

Átírás

1 HASZNÁLATI ÚTMUTATÓ a TENSEL ME 2001 ideg és izomstimuláló készülékhez

2 Kezelőszervek elhelyezkedése az előlapon program program kezelés frekvencia intenzitás tens szelektív kijelző választó indítás beállítás beállítás kimenet

3 Alkalmazási területek Szelektív izomkezelés, izommozgatás Fájdalom csillapítás bőrön keresztüli idegstimulációval Iontoforézis, hatóanyag bevitele a bőrbe Elektroakupunktúra (Kizárólag szakembereknek ajánlott.) A készülékkel szállított tartozékok 1db. Kettős elektródakábel csatlakozókkal 2db. Elektróda 1db. Hálózati adapter SA 300 1db. Elektróda rögzítőszalag 2db. Közti-anyag zsák 1db. Használati útmutató

4 Üzembehelyezés Figyelem! A készüléket csak a vele szállított adapterrel használja! Csatlakoztassa az adaptert a hálózathoz majd a készülékhez! A FREKVENCIA és az INTENZITÁS gombokat forgassa alaphelyzetbe, tehát az óra járásával ellentétes irányba, balra ütközésig. Ha a kijelzőn körbe futó piros fény látható, akkor a készüléket sikeresen üzembe helyezte, kezdődhet a kezelés. Elektródák felhelyezése, beállítások Az elektródák felhelyezését, a kezelések időtartamát, gyakoriságát, valamint a választandó programokat beszélje meg kezelőorvosával, fizioterápiás asszisztensével. Az elektródákat mindig a csapvízzel benedvesített közti-anyag zsákokba helyezve használja. Az alábbi útmutatás tájékoztató jellegű és a leggyakrabban használt elektróda elrendezéseket, kezeléseket mutatja be.

5 Fájdalomcsillapítás műtét után Program: 5 Frekvencia: Hz Kezelési idő: perc

6 Térdfájdalom csillapítása Mindig átlós felhelyezést használjunk, tehát vagy az 1-el vagy a 2-vel jelölt területekre helyezzük az elektródákat. Program: 5 Frekvencia: Hz Kezelési idő: 5 perc, majd Program: 5 Frekvencia: 5 Hz Kezelési idő: 30 perc

7 Bokafájdalom csillapítása Program: 4 Kezelési idő: 15 perc Program: 5 Frekvencia: Hz Kezelési idő: 10 perc Program: 7 Kezelési idő: 10 perc

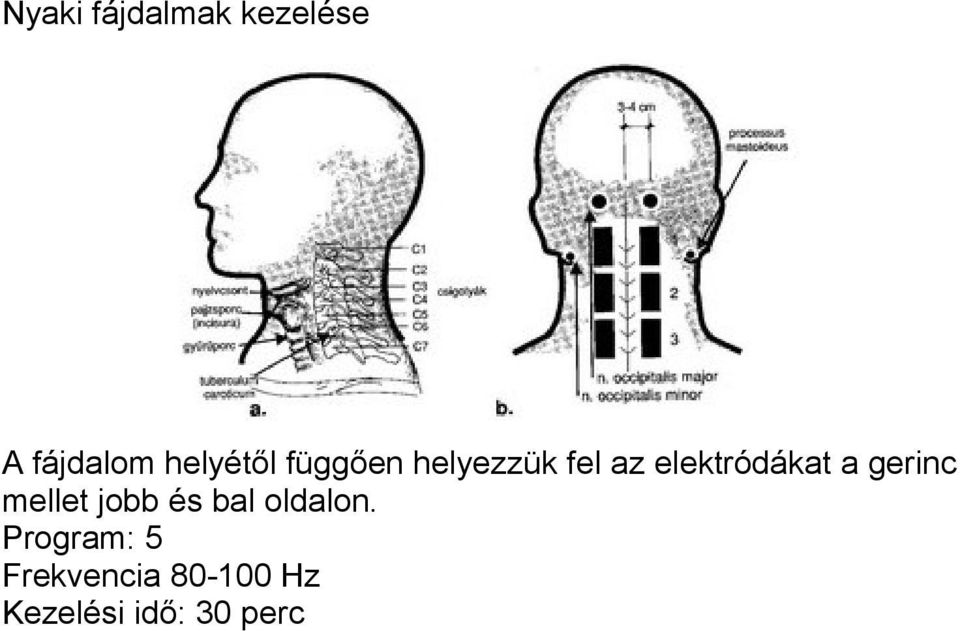

8 Nyaki fájdalmak kezelése A fájdalom helyétől függően helyezzük fel az elektródákat a gerinc mellet jobb és bal oldalon. Program: 5 Frekvencia Hz Kezelési idő: 30 perc

9 Brachialgia, felső végtagi fájdalmak kezelése I. Elektródák felhelyezése könyök és csukló esetében. Program: 5 Frekvencia: Hz Kezelési idő: 5-10 perc, majd Program: 5 Frekvencia: 2-4 Hz Kezelési idő: 30 perc

10 Brachialgia, felső végtagi fájdalmak kezelése II. Könyök fájdalom kezelése Program: 4 Kezelési idő: 30 perc Program: 5 Frekvencia: 5 Hz Kezelési idő: 30 perc

11 Trigeminus neuralgia kezelés A 0 -val jelzett pontra helyezendő a pozitív, kék kábeles elektróda. A fájdalom helyének megfelelően az 1, 2 vagy 3 -al jelölt pontokra helyezendő a fehér kábeles, negatív elektróda. Program: 4 Kezelési idő: 10 perc Program: 5 Frekvencia: 120 Hz Kezelési idő: 20 perc

12 Posztherpeszes neuralgia kezelése Az a ábra mutatja az elektródák helyét. A pozitív ( + ) elektróda kábele kék. Program: 4 Kezelési idő: 20 perc, vagy Program: 6 Kezelési idő: 15 perc, vagy Program: 7 Kezelési idő: 20 perc.

13 Csonk és fantomfájdalmak kezelésekor az alábbi elektróda elhelyezések alkalmazhatók: Program: 7 Kezelési idő: 25 perc Program: 5 Frekvencia: 120 Hz Kezelési idő: 25 perc

14 Lumbo ischialgia kezelése Fontos, hogy a lumbális csigolyák közrefogásával kezeljünk először, majd a fájdalmas feneket és lábszárat is kezeljük. Program: 5 Frekvencia: Hz Kezelési idő: perc, majd Program: 7 Kezelési idő: 10 perc

15 Ízületi fájdalmak kezelése Program: 4 Kezelési idő: 10 perc Program: 5 Frekvencia: Hz Kezelési idő: 10 perc Program: 8 Kezelési idő: 15 perc A fenti programok közül kipróbálás után a leghatásosabbat kell használni a kezelések során.

16 A készülék használata 1. Válasszon programot a kijelző melletti nyomógomb segítségével. 2. Az üzembehelyezett készülékhez csatlakoztassa a kettős elektróda kábelt a TENS vagy a SEL feliratú csatlakozóhoz. Mindig a világító aljzatba kell bedugni a csatlakozót! 3. Mindkét forgatógomb legyen alaphelyzetben (1, illetve KI ). 4. Helyezze fel testére a két elektródát és rögzítse azokat rögzítőszalag segítségével. 5. Kapcsolja be a kimenetet a START/STOP gomb megnyomásával. 6. Ha az 5. programot választotta, akkor állítsa be a kívánt frekvencia értéket a bal oldali Frekvencia feliratú forgatógombbal. 7. Az Intenzitás feliratú forgatógombot jobbra, az óra járásával megegyező irányba forgatva, lassan növelje a kezelőáramot addig, míg az az Ön számára még elviselhető vagy kellemes érzést ad. Élvezze a kezelést!

17 8. A kezelés végén az Intenzitás gombot lassan forgassa az óra járásával ellentétes irányba ütközésig a KI helyzetbe. 9. Kapcsolja ki a kezelőáramot a START/STOP gomb megnyomásával és csak ezután vegye le az elektródákat. A kezelés után még legalább 10 percet pihenjen! FIGYELMEZTETÉSEK! Kezelés közben ne váltsunk programot! Mielőtt programot váltana szabályozza le a frekvenciát és az intenzitást a forgatógombok alaphelyzetbe hozásával ( 1, illetve KI )! Fém tárgy vagy fémprotézis ne kerüljön az elektródák közé vagy a kezelőáram útjába! Mobiltelefon használata közben ne végezzen kezelést! Nyílt sebre vagy beteg bőrfelületre ne tegye az elektródát! Pacemakerrel rendelkezők, lázas vagy daganatos betegségek esetén kérje kezelőorvosa véleményét!

18 Programok alkalmazási területei Az 1.2.és 3. programok szelektív ingeráramot adnak, melyek kiválóak degenerált, bénult izmok stimulációjára. A 4. program a Burst alkalmas: - Vegyes vagy kevert típusú inkontinencia kezelésre Kezelési idő max. 15 perc, melyet fokozatosan érünk el, naponta legalább 2 alkalommal. - Idült fájdalmak kezelésére Az 5. program szabadon állítható frekvenciájú impulzust ad, melyet az alábbiak szerint használhatunk inkontinencia kezelésére: - Enyhe vagy stressz 60 Hz - Késztetéses vagy urge 10 Hz - Vegyes 20 Hz

19 Az 5. program további felhasználási területei: - Akut fájdalmak Hz perc - Idült fájdalmak Hz 5 percig majd 2-4 Hz 30 percig - Akupunktúrás pontok kezelése 2Hz 30 percig A 6, 7 és 8. programok alkalmasak: - Elektrogimnasztikára, gyógytornára - Elektromasszázsra A 9. program galván kezelést nyújt, ezért alkalmas: - Elektrophoresis általi gyógyszerbevitelre transzkután módon - Elektroosmosis által vérbőség növelésére, sejtanyagcsere fokozására

20 Programleírás: Szelektív ingeráram formák Prog.1. Prog.2. Prog.3. Prog.4. Prog.5. Prog.6. Háromszög impulzus, fel-és lefutás 100 ms, szünet idő 1,8 sec. Háromszög impulzus, fel-és lefutás 200 ms szünet idő 2,6 sec Háromszög impulzus, fel-és lefutás 300 ms szünet idő 2,4 sec. Burst. TENS impulzus 0,2msec. Burst 100 Hz 2 s-ig szünetidő 2 s. Változtatható frekvenciájú TENS impulzusok, 0,2 ms Frekvenciatartomány Hz folyamatosan szab. Háromszöggel modulált négyszög impulzus Impulzus 0,2 ms Háromszög moduláció 700 ms fel 700 ms le

21 Prog.7. 2 s szünet Frekvenciahinta, négyszög impulzus Impulzus 0,2 ms Frekvencia Hz Prog.8. Prog.9. Fűrészfoggal modulált négyszög impulzusok Impulzus 0,2 ms/ 200 Hz Fűrészfog moduláció 2s fel 1s le 2 s szünet Galvánáram Egyenáram pl. iontoforézishez intenzitás max.25 ma

22 Műszaki adatok Hálózati adapter 230V 50Hz / 12V 300mA DC Max. kezelőáram Selektiv üzemmód 40 map +/- 15% TENS üzemmód 80 map +/- 15% Galván üzemmód 20 map +/- 15% Max. kimenő feszültség 90 Vp Működési hőmérséklet tart 0 40 C fok Méretek 155*115*45 mm Tömege 0,3 kg Gyártó: MINEL Elektronikai és Kereskedelmi Kft Budapest, Köztársaság tér 13. Tel. +36 (1) minel@minel.hu

23 Jótállási jegy. A készülékre 3 év garanciát adunk. A garancia nem terjed ki a nem rendeltetésszerű használatból eredő hibákra, a törésből természeti csapásból, illetéktelen javításból származó hibákra, valamint az elektródák elhasználódására. Szerviz: MINEL kft Budapest, Köztársaság tér 13. Telefon: Tip. ME 2001 TENSEL Gy.szám... Hiba Tip. ME 2001 TENSEL Gy.szám... Hiba Tip. ME 2001 TENSEL Gy.szám... Hiba Tip. ME 2001 TENSEL Gy.szám... Hiba......
