1 Termékismertetı N á d u d v a r 2009.

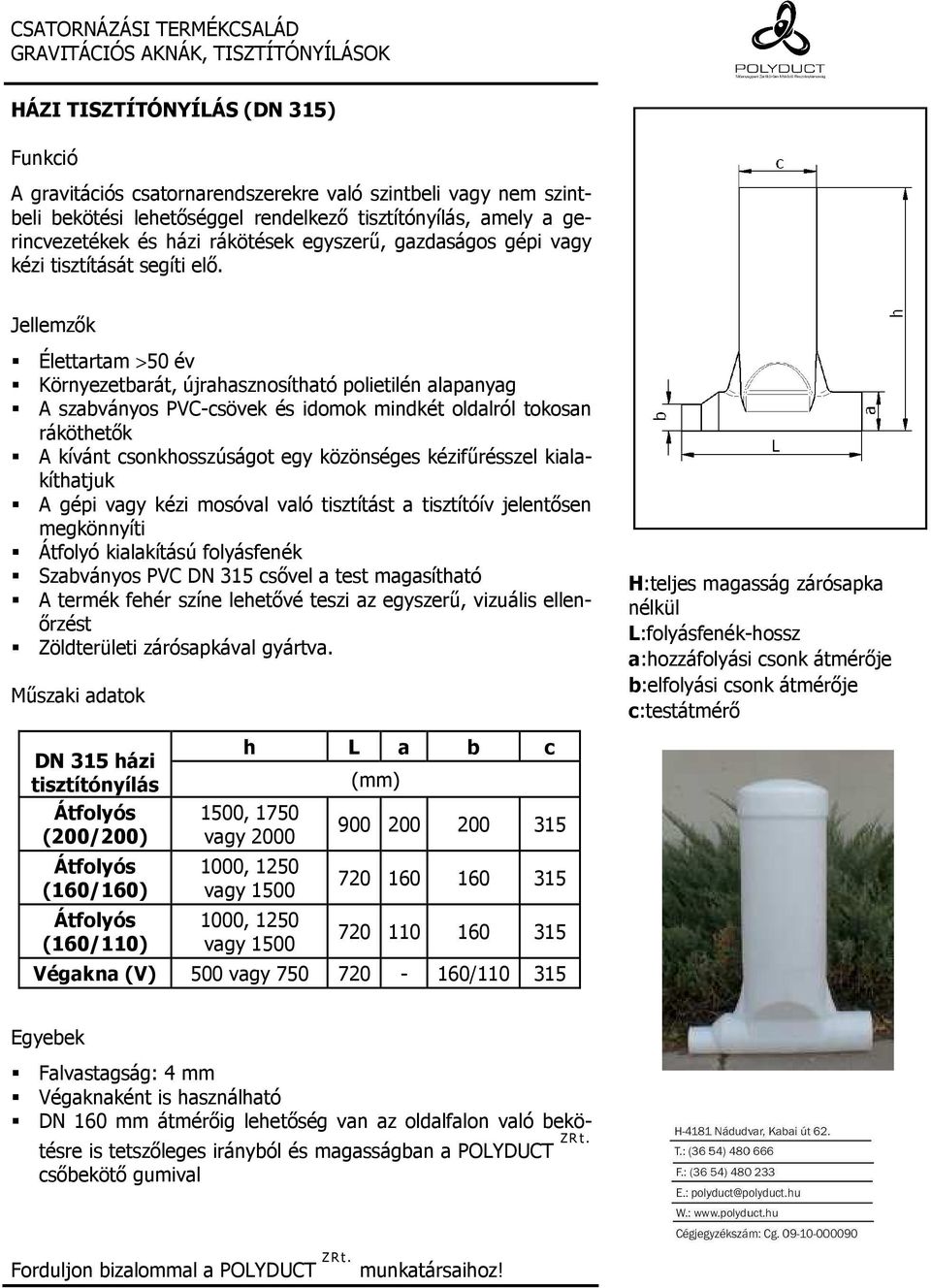

2 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK HÁZI TISZTÍTÓNYÍLÁS (DN 315) A gravitációs csatornarendszerekre való szintbeli vagy nem szintbeli bekötési lehetıséggel rendelkezı tisztítónyílás, amely a gerincvezetékek és házi rákötések egyszerő, gazdaságos gépi vagy kézi tisztítását segíti elı. Környezetbarát, újrahasznosítható polietilén alapanyag A szabványos PVC-csövek és idomok mindkét oldalról tokosan ráköthetık A kívánt csonkhosszúságot egy közönséges kézifőrésszel kialakíthatjuk A gépi vagy kézi mosóval való tisztítást a tisztítóív jelentısen megkönnyíti Átfolyó kialakítású folyásfenék Szabványos PVC DN 315 csıvel a test magasítható A termék fehér színe lehetıvé teszi az egyszerő, vizuális ellenırzést Zöldterületi zárósapkával gyártva. zárósapka nélkül L:folyásfenék-hossz b:elfolyási csonk átmérıje c:testátmérı DN 315 házi tisztítónyílás Átfolyós (200/200) Átfolyós (160/160) Átfolyós (160/110) h L a b c 1500, 1750 vagy , 1250 vagy , 1250 vagy Végakna (V) 500 vagy / Egyebek Falvastagság: 4 mm Végaknaként is használható DN 160 mm átmérıig lehetıség van az oldalfalon való bekötésre is tetszıleges irányból és magasságban a POLYDUCT ZRt. csıbekötı gumival

3 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK TISZTÍTÓNYÍLÁS (DN 400) Gravitációs csatornarendszerekre való bekötési lehetıséggel rendelkeznek, amelyek a gerincvezetékek és házi rákötések egyszerő, gazdaságos gépi vagy kézi tisztítását segítik elı. Környezetbarát, újrahasznosítható polietilén alapanyag Szabványos PVC DN 315 csıvel és DN 315 csıcsatlakozó gumitömítéssel vagy DN 400 polietilén magasító elem hozzáhegesztésével a test tetszılegesen magasítható. A gépi vagy kézi mosóval való tisztítást a tisztítóív jelentısen megkönnyíti Átfolyó kialakítású folyásfenék A termék fehér színe lehetıvé teszi az egyszerő, vizuális ellenırzést Szerkzeti kialakítás kétféle Tokos csatlakozási lehetıséget biztosít mindkét oldalon Ajakos gumitömítéssel való becsatlakozás DN 400 tisztítónyílás f h L a max b c zárósapka nélkül L:folyásfenék-hossz b:elfolyási csonk átmérıje c:testátmérı Átfolyós, egy oldalt tokos (ATF/TA) Átfolyós (ATF/TT) 750, 1000 vagy , Egyebek Falvastagság: 4 mm DN 160 mm átmérıig lehetıség van az oldalfalon való bekötésre is tetszıleges irányból és magasságban a POLYDUCT ZRt. csıbekötı gumival

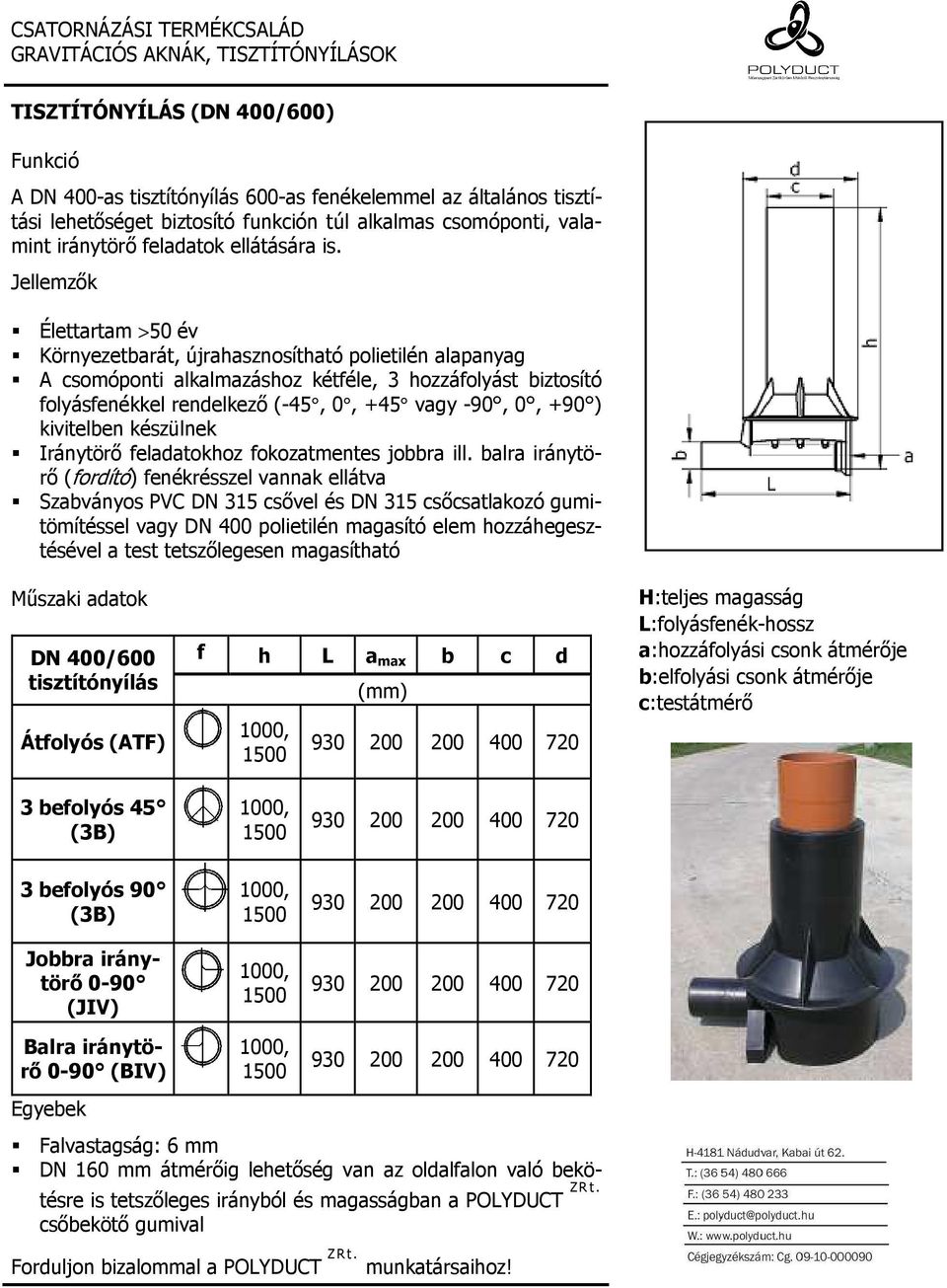

4 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK TISZTÍTÓNYÍLÁS (DN 400/600) A DN 400-as tisztítónyílás 600-as fenékelemmel az általános tisztítási lehetıséget biztosító funkción túl alkalmas csomóponti, valamint iránytörı feladatok ellátására is. Környezetbarát, újrahasznosítható polietilén alapanyag A csomóponti alkalmazáshoz kétféle, 3 hozzáfolyást biztosító folyásfenékkel rendelkezı (-45, 0, +45 vagy -90, 0, +90 ) kivitelben készülnek Iránytörı feladatokhoz fokozatmentes jobbra ill. balra iránytörı (fordító) fenékrésszel vannak ellátva Szabványos PVC DN 315 csıvel és DN 315 csıcsatlakozó gumitömítéssel vagy DN 400 polietilén magasító elem hozzáhegesztésével a test tetszılegesen magasítható DN 400/600 tisztítónyílás Átfolyós (ATF) f h L a max b c d 1000, L:folyásfenék-hossz b:elfolyási csonk átmérıje c:testátmérı 3 befolyós 45 (3B) 1000, befolyós 90 (3B) Jobbra iránytörı 0-90 (JIV) 1000, , Balra iránytörı 0-90 (BIV) Egyebek 1000, Falvastagság: 6 mm DN 160 mm átmérıig lehetıség van az oldalfalon való bekötésre is tetszıleges irányból és magasságban a POLYDUCT ZRt. csıbekötı gumival

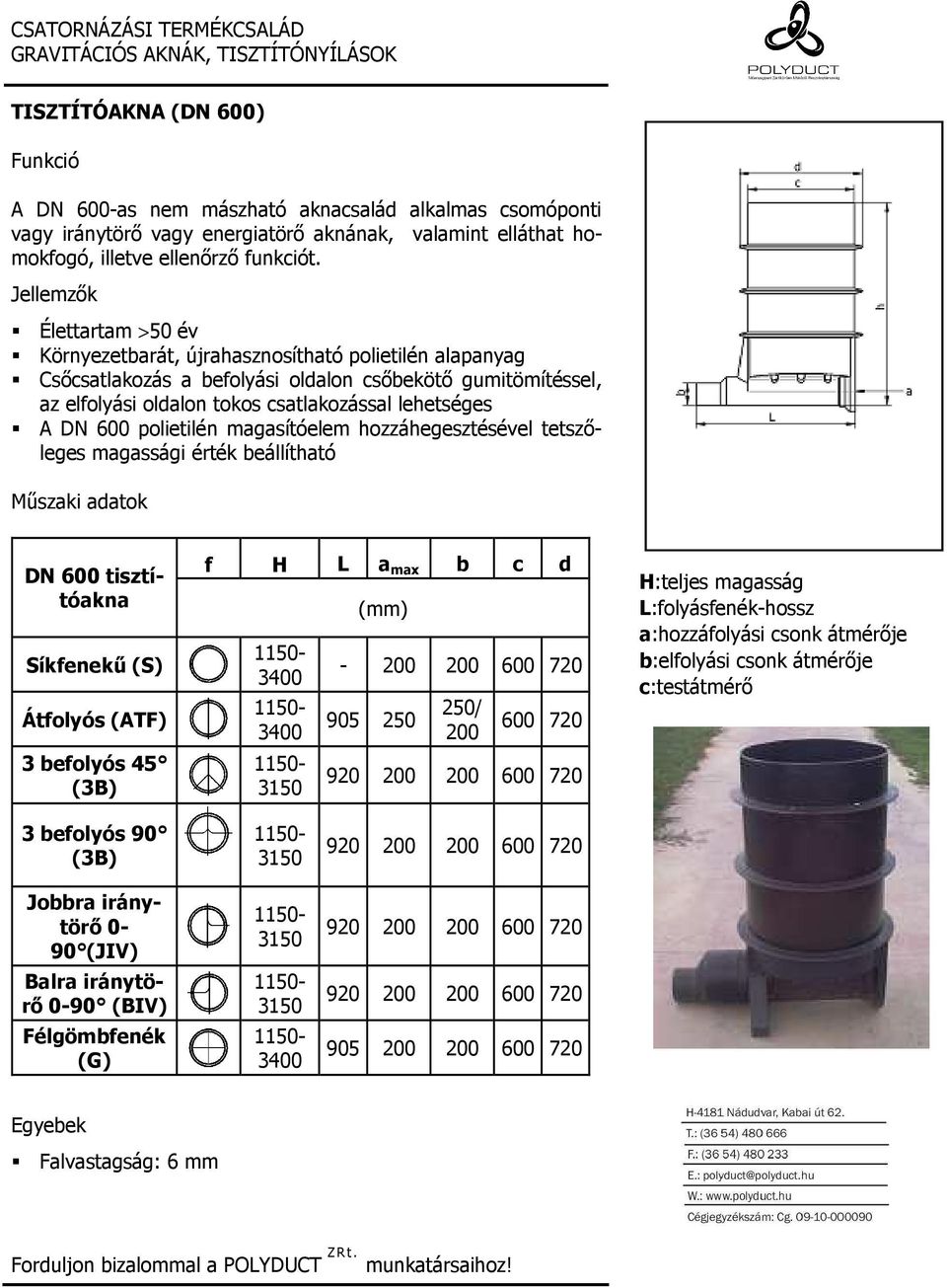

5 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK TISZTÍTÓAKNA (DN 600) A DN 600-as nem mászható aknacsalád alkalmas csomóponti vagy iránytörı vagy energiatörı aknának, valamint elláthat homokfogó, illetve ellenırzı funkciót. Környezetbarát, újrahasznosítható polietilén alapanyag Csıcsatlakozás a befolyási oldalon csıbekötı gumitömítéssel, az elfolyási oldalon tokos csatlakozással lehetséges A DN 600 polietilén magasítóelem hozzáhegesztésével tetszıleges magassági érték beállítható Síkfenekő (S) Átfolyós (ATF) 3 befolyós 45 (3B) f H L a max b c d DN 600 tisztítóakna / L:folyásfenék-hossz b:elfolyási csonk átmérıje c:testátmérı 3 befolyós 90 (3B) Jobbra iránytörı 0-90 (JIV) Balra iránytörı 0-90 (BIV) Félgömbfenék (G) Egyebek Falvastagság: 6 mm

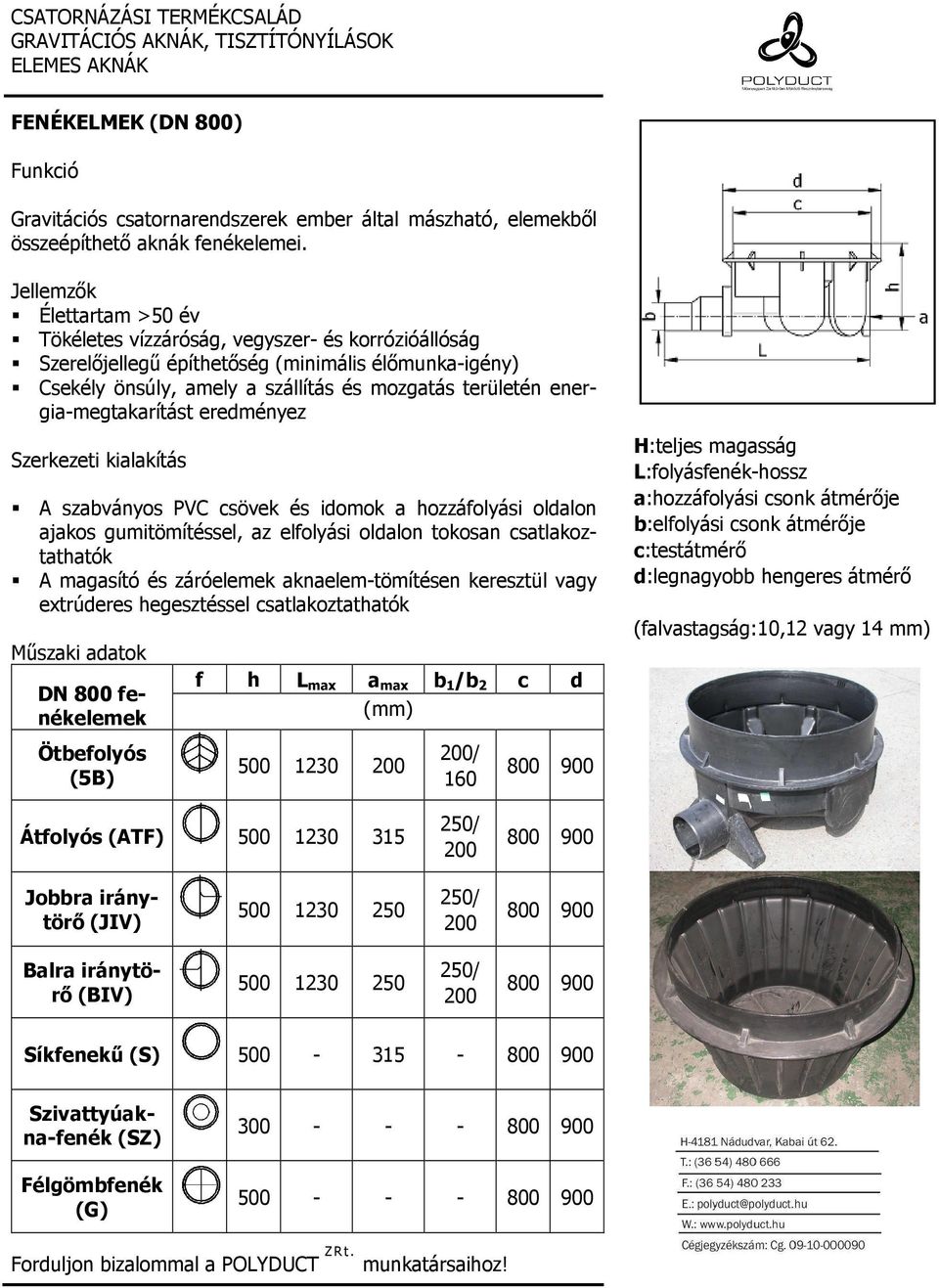

6 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK ELEMES AKNÁK FENÉKELMEK (DN 800) Gravitációs csatornarendszerek ember által mászható, elemekbıl összeépíthetı aknák fenékelemei. Tökéletes vízzáróság, vegyszer- és korrózióállóság Szerelıjellegő építhetıség (minimális élımunka-igény) Csekély önsúly, amely a szállítás és mozgatás területén energia-megtakarítást eredményez Szerkezeti kialakítás A szabványos PVC csövek és idomok a hozzáfolyási oldalon ajakos gumitömítéssel, az elfolyási oldalon tokosan csatlakoztathatók A magasító és záróelemek aknaelem-tömítésen keresztül vagy extrúderes hegesztéssel csatlakoztathatók DN 800 fenékelemek f h L max a max b 1 /b 2 c d L:folyásfenék-hossz b:elfolyási csonk átmérıje c:testátmérı d:legnagyobb hengeres átmérı (falvastagság:10,12 vagy 14 mm) Ötbefolyós (5B) / Átfolyós (ATF) / Jobbra iránytörı (JIV) / Balra iránytörı (BIV) / Síkfenekő (S) Szivattyúakna-fenék (SZ) Félgömbfenék (G)

7 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK ELEMES AKNÁK FENÉKELMEK (DN 1000) Gravitációs csatornarendszerek ember által mászható, elemekbıl összeépíthetı aknák fenékelemei. Tökéletes vízzáróság, vegyszer- és korrózióállóság Szerelıjellegő építhetıség (minimális élımunka-igény) Csekély önsúly, amely a szállítás és mozgatás területén energia-megtakarítást eredményez Szerkezeti kialakítások A szabványos PVC csövek és idomok a hozzáfolyási oldalon ajakos gumitömítéssel, az elfolyási oldalon tokosan csatlakoztathatók A magasító és záróelemek aknaelem-tömítésen keresztül vagy extrúderes hegesztéssel csatlakoztathatók L:folyásfenék-hossz b:elfolyási csonk átmérıje c:testátmérı d:legnagyobb hengeres átmérı (falvastagság:10,12 vagy 14 mm) f h L a max Átfolyós (ATF) b 1 /b 2 c d 400/ 315 vagy 250/ Ötbefolyós (5B) / Sík fenékelem (S) DN 1000 fenékelemek Szivattyúakna-fenékelem (SZ)

8 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK ELEMES AKNÁK MAGASÍTÓ ELEMEK (DN 800 ÉS DN 1000) Gravitációs csatornarendszerek ember által mászható, elemekbıl összeépíthetı aknák közbensı elemei. A győrőelemek feladata fenék-elemekre építve a kívánt magasság biztosítása. Tökéletes vízzáróság, vegyszer- és korrózióállóság Szerelıjellegő építhetıség (minimális élımunka-igény) Csekély önsúly, amely a szállítás és mozgatás területén energia-megtakarítást eredményez Szerkezeti kialakítás Aknaelem-tömítésen keresztül vagy hegesztéssel csatlakoztathatók Beépített horganyzott, csúszásmentes lépcsıelemekkel szerelve DN 200 mm átmérıig lehetıség van az oldalfalon való csıbekötésre is (pl. bukóakna) tetszıleges irányból a POLYDUCT csıbekötı gumikkal h:beépítési magasság H:tejes magasság c:testátmérı d:legnagyobb hengeres átmérı (falvastagság:10,12 vagy 14 mm) Magasító elemek h H c d DN DN DN DN DN DN

9 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK ELEMES AKNÁK ZÁRÓELEMEK (DN 800 ÉS DN 1000) Gravitációs csatornarendszerek ember által mászható, elemekbıl összeépíthetı aknák legfelsı eleme, amely az aknatestet szabványos búvónyílásra szőkíti, hogy az akna lefedhetı legyen az általánosan elterjedt fedlaprendszer-megoldásokkal. Tökéletes vízzáróság, vegyszer- és korrózióállóság Szerelıjellegő építhetıség (minimális élımunka-igény) Csekély önsúly, amely a szállítás és mozgatás területén energia-megtakarítást eredményez Aknaelem-tömítésen keresztül vagy hegesztéssel csatlakoztathatók Szerkezeti kialakítás Szimmetrikus és aszimmetrikus kialakításúak egylépcsıs szőkítéssel A szőkítık nyakrészének (250 mm) palástfelületén 10 mm-es osztásvonalak futnak körbe, ebben a kijelölt zónában az elemek vághatóak az akna pontos magassági beállítása céljából Beépített horganyzott, csúszásmentes lépcsıelemekkel szerelve h:beépítési magasság H:tejes magasság c:testátmérı d:legnagyobb hengeres átmérı e:búvónyílás átmérıje (falvastagság:10,12 vagy 14 mm) Záróelemek DN 800 szimmetrikus DN 800 aszimmetrikus DN 1000 szimmetrikus DN 1000 aszimmetrikus h H c d e !

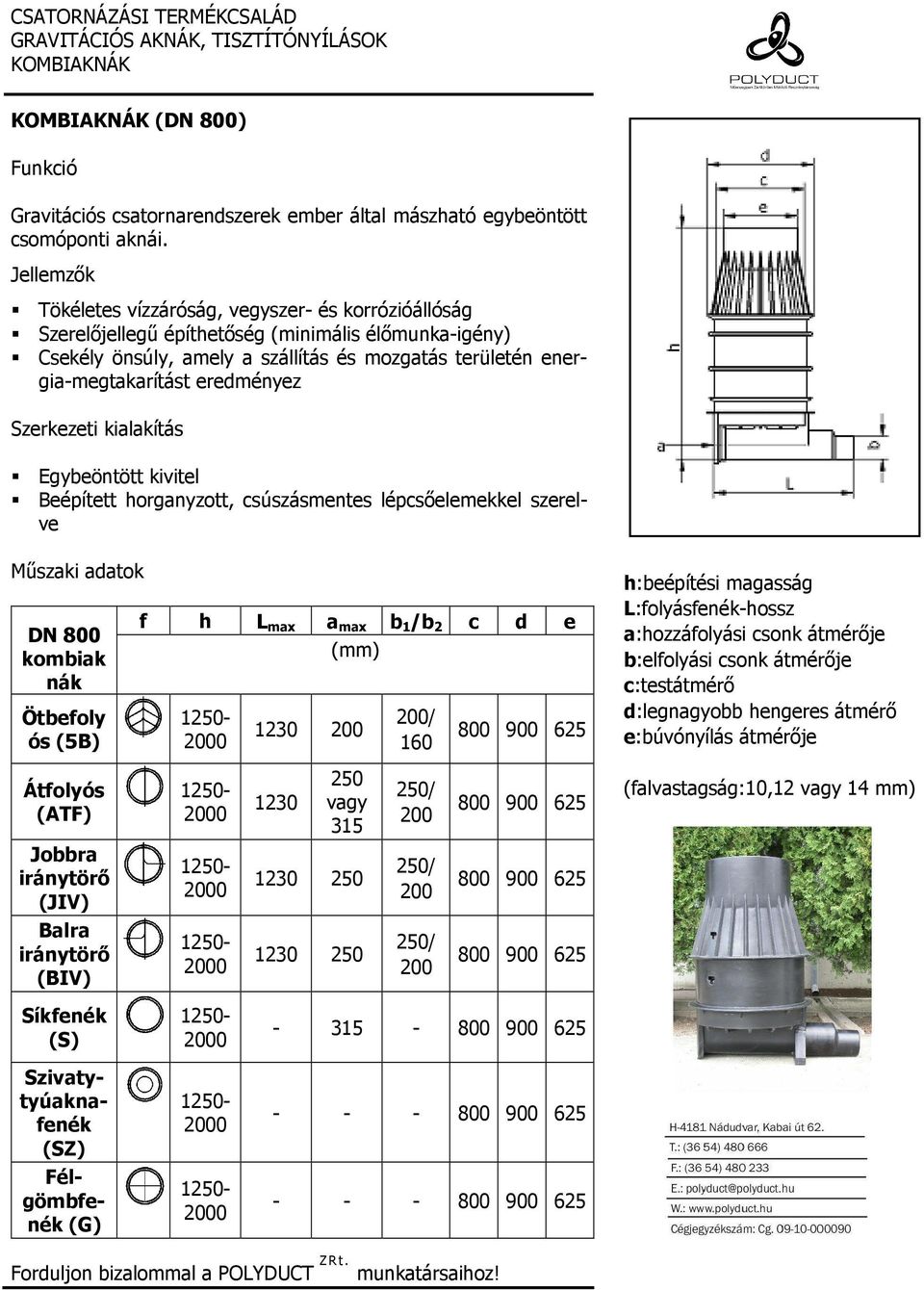

10 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK KOMBIAKNÁK KOMBIAKNÁK (DN 800) Gravitációs csatornarendszerek ember által mászható egybeöntött csomóponti aknái. Tökéletes vízzáróság, vegyszer- és korrózióállóság Szerelıjellegő építhetıség (minimális élımunka-igény) Csekély önsúly, amely a szállítás és mozgatás területén energia-megtakarítást eredményez Szerkezeti kialakítás DN 800 kombiak nák Ötbefoly ós (5B) f h L max a max b 1 /b 2 c d e Egybeöntött kivitel Beépített horganyzott, csúszásmentes lépcsıelemekkel szerelve / h:beépítési magasság L:folyásfenék-hossz b:elfolyási csonk átmérıje c:testátmérı d:legnagyobb hengeres átmérı e:búvónyílás átmérıje Átfolyós (ATF) vagy / (falvastagság:10,12 vagy 14 mm) Jobbra iránytörı (JIV) / Balra iránytörı (BIV) / Síkfenék (S) Szivatytyúaknafenék (SZ) Félgömbfenék (G)

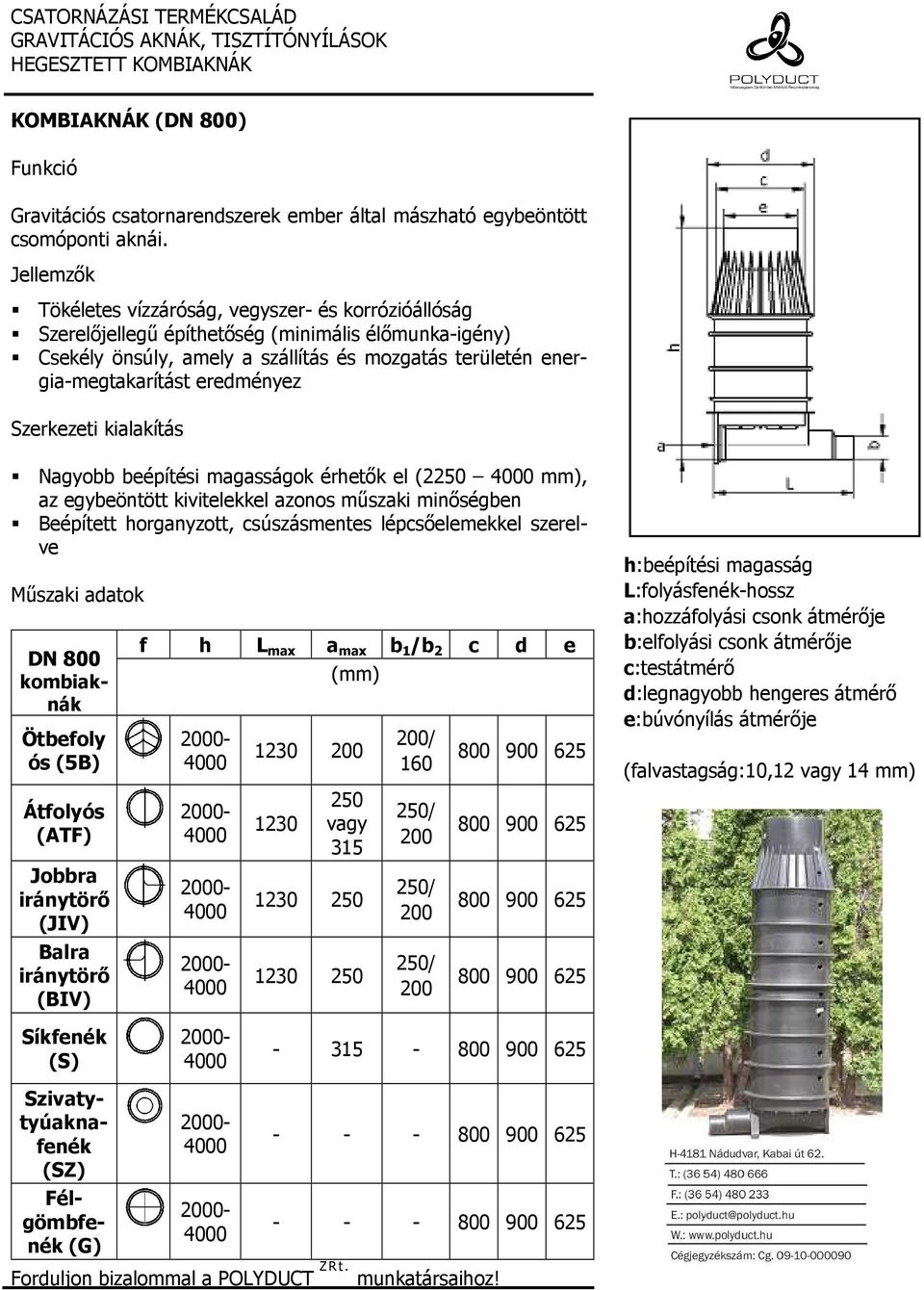

11 GRAVITÁCIÓS AKNÁK, TISZTÍTÓNYÍLÁSOK HEGESZTETT KOMBIAKNÁK KOMBIAKNÁK (DN 800) Gravitációs csatornarendszerek ember által mászható egybeöntött csomóponti aknái. Tökéletes vízzáróság, vegyszer- és korrózióállóság Szerelıjellegő építhetıség (minimális élımunka-igény) Csekély önsúly, amely a szállítás és mozgatás területén energia-megtakarítást eredményez Szerkezeti kialakítás Nagyobb beépítési magasságok érhetık el ( mm), az egybeöntött kivitelekkel azonos mőszaki minıségben Beépített horganyzott, csúszásmentes lépcsıelemekkel szerelve Ötbefoly ós (5B) Átfolyós (ATF) Jobbra iránytörı (JIV) Balra iránytörı (BIV) f h L max a max b 1 /b 2 c d e DN 800 kombiaknák vagy / / / / h:beépítési magasság L:folyásfenék-hossz b:elfolyási csonk átmérıje c:testátmérı d:legnagyobb hengeres átmérı e:búvónyílás átmérıje (falvastagság:10,12 vagy 14 mm) Síkfenék (S) Szivatytyúaknafenék (SZ) Félgömbfenék (G)

12 KÉNYSZERÁRAMLÁSÚ RENDSZEREK SPECIÁLIS AKNÁI HÁZI ÁTEMELİ AKNA (DN 1000) Gravitációs fogadó, szivattyú befogadására alkalmas házi átemelı akna csatornarendszerekhez való nem gravitációs csatlakozáshoz. Tökéletes vízzáróság, vegyszer- és korrózióállóság 0,5 m3 tároló térfogat Szerkezeti kialakítás Egybeöntött kivitel Excentrikusan szőkített, hogy a szükséges szerelvények elhelyezését megkönnyítse A paláston a befolyó gravitációs csı részére 5 csatlakozási pont van kiképezve DN mm-es átmérıhöz A kivezetésre 3 csatlakozási hely 3/4" - 6/4" csımérethez van kijelölve Az akna fenékrésze kúpos kialakítású A búvónyílás mérete 500 mm Átemelı akna H a max b c d e DN b:nyomóág átmérıje c:fenékrész átmérıje d:legnagyobb hengeres átmérı e:búvónyílás átmérıje (falvastagság:7 vagy 12 mm)

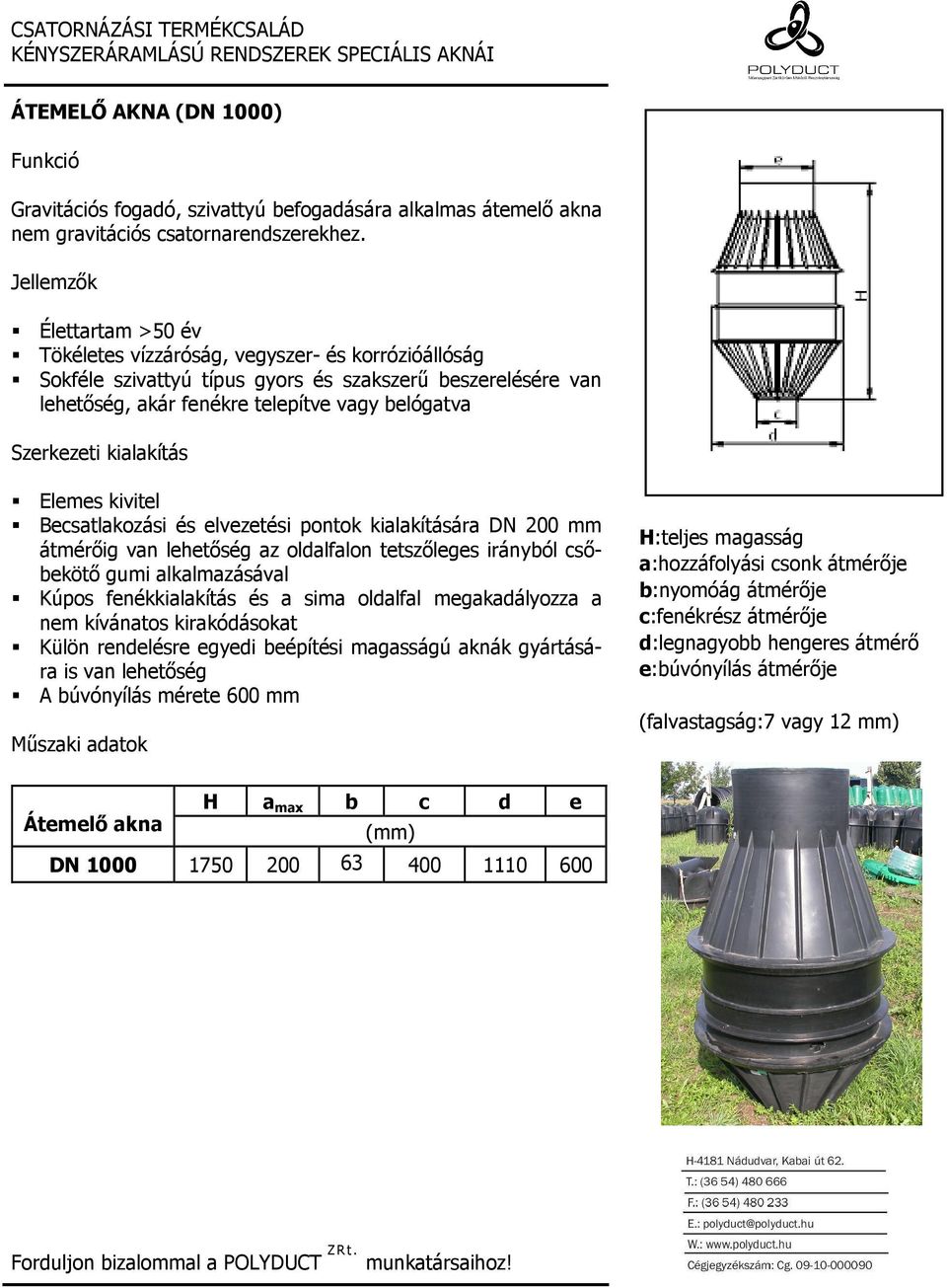

13 KÉNYSZERÁRAMLÁSÚ RENDSZEREK SPECIÁLIS AKNÁI ÁTEMELİ AKNA (DN 1000) Gravitációs fogadó, szivattyú befogadására alkalmas átemelı akna nem gravitációs csatornarendszerekhez. Tökéletes vízzáróság, vegyszer- és korrózióállóság Sokféle szivattyú típus gyors és szakszerő beszerelésére van lehetıség, akár fenékre telepítve vagy belógatva Szerkezeti kialakítás Elemes kivitel Becsatlakozási és elvezetési pontok kialakítására DN 200 mm átmérıig van lehetıség az oldalfalon tetszıleges irányból csıbekötı gumi alkalmazásával Kúpos fenékkialakítás és a sima oldalfal megakadályozza a nem kívánatos kirakódásokat Külön rendelésre egyedi beépítési magasságú aknák gyártására is van lehetıség A búvónyílás mérete 600 mm b:nyomóág átmérıje c:fenékrész átmérıje d:legnagyobb hengeres átmérı e:búvónyílás átmérıje (falvastagság:7 vagy 12 mm) H a max b c d e Átemelı akna DN

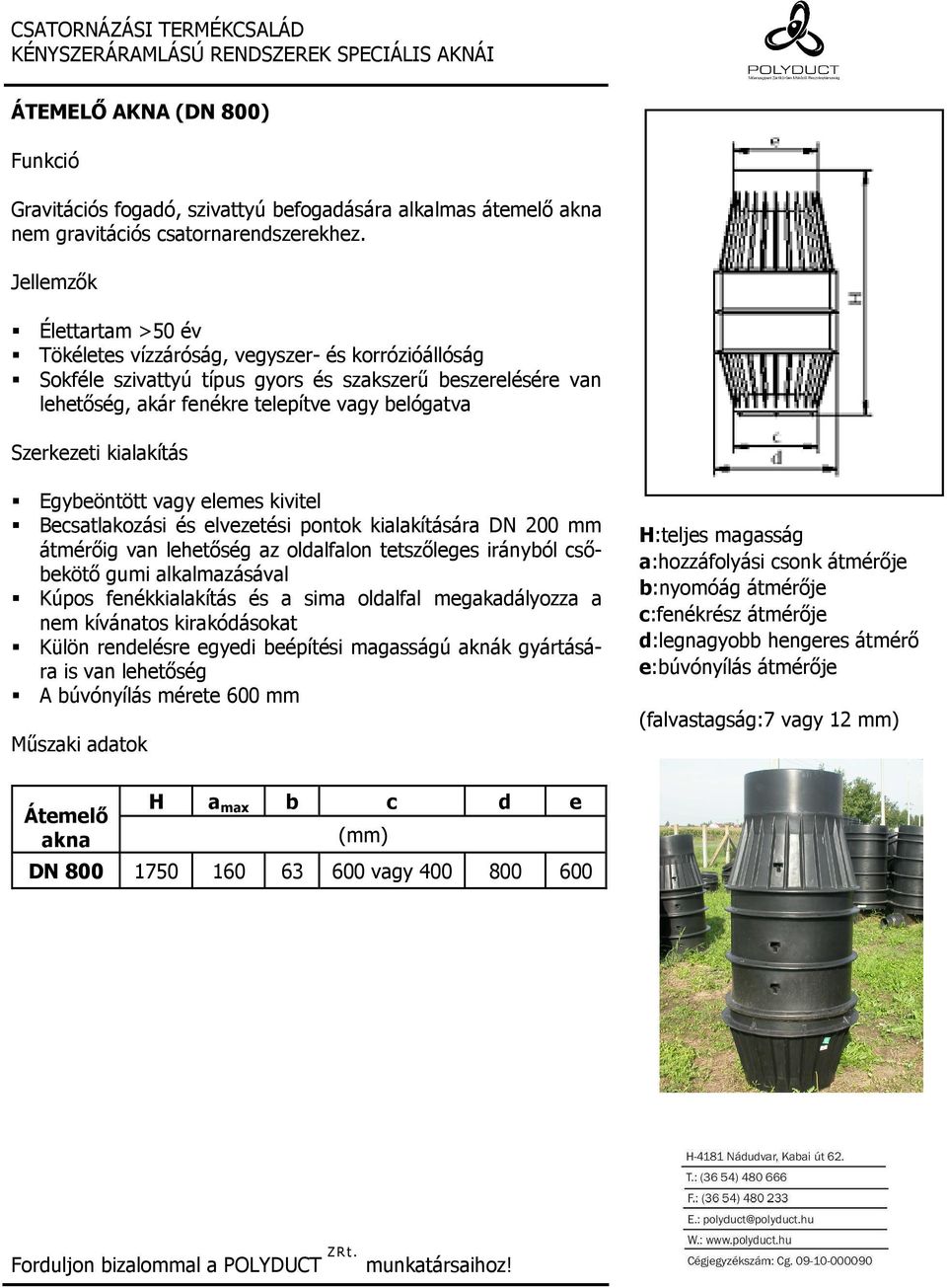

14 KÉNYSZERÁRAMLÁSÚ RENDSZEREK SPECIÁLIS AKNÁI ÁTEMELİ AKNA (DN 800) Gravitációs fogadó, szivattyú befogadására alkalmas átemelı akna nem gravitációs csatornarendszerekhez. Tökéletes vízzáróság, vegyszer- és korrózióállóság Sokféle szivattyú típus gyors és szakszerő beszerelésére van lehetıség, akár fenékre telepítve vagy belógatva Szerkezeti kialakítás Egybeöntött vagy elemes kivitel Becsatlakozási és elvezetési pontok kialakítására DN 200 mm átmérıig van lehetıség az oldalfalon tetszıleges irányból csıbekötı gumi alkalmazásával Kúpos fenékkialakítás és a sima oldalfal megakadályozza a nem kívánatos kirakódásokat Külön rendelésre egyedi beépítési magasságú aknák gyártására is van lehetıség A búvónyílás mérete 600 mm b:nyomóág átmérıje c:fenékrész átmérıje d:legnagyobb hengeres átmérı e:búvónyílás átmérıje (falvastagság:7 vagy 12 mm) Átemelı akna H a max b c d e DN vagy

15 KÉNYSZERÁRAMLÁSÚ RENDSZEREK SPECIÁLIS AKNÁI ÁTEMELİ AKNA (DN 800/600) Gravitációs fogadó, szivattyú befogadására alkalmas átemelı akna nem gravitációs csatornarendszerekhez. Tökéletes vízzáróság, vegyszer- és korrózióállóság Sokféle szivattyú típus gyors és szakszerő beszerelésére van lehetıség, akár fenékre telepítve vagy belógatva Puffertérrel rendelkezı akna Szerkezeti kialakítás Egybeöntött vagy kivitel Becsatlakozási és elvezetési pontok kialakítására DN 200 mm átmérıig van lehetıség az oldalfalon tetszıleges irányból csıbekötı gumi alkalmazásával Kúpos fenékkialakítás és a sima oldalfal megakadályozza a nem kívánatos kirakódásokat Külön rendelésre egyedi beépítési magasságú aknák gyártására is van lehetıség A búvónyílás mérete 600 mm b:nyomóág átmérıje c:fenékrész átmérıje d:legnagyobb hengeres átmérı e:búvónyílás átmérıje (falvastagság:7 vagy 12mm) H a max b c d e Átemelı akna DN 800/

16 KÉNYSZERÁRAMLÁSÚ RENDSZEREK SPECIÁLIS AKNÁI ÁTEMELİ AKNA (DN 600) Gravitációs fogadó, szivattyú befogadására alkalmas átemelı akna nem gravitációs csatornarendszerekhez. Tökéletes vízzáróság, vegyszer- és korrózióállóság Sokféle szivattyú típus gyors és szakszerő beszerelésére van lehetıség, akár fenékre telepítve vagy belógatva Szerkezeti kialakítás Egybeöntött kivitel Becsatlakozási és elvezetési pontok kialakítására DN 200 mm átmérıig van lehetıség az oldalfalon tetszıleges irányból csıbekötı gumi alkalmazásával Kúpos fenékkialakítás és a sima oldalfal megakadályozza a nem kívánatos kirakódásokat Külön rendelésre egyedi beépítési magasságú aknák gyártására is van lehetıség b:nyomóág átmérıje c:fenékrész átmérıje d:legnagyobb hengeres átmérı e:búvónyílás átmérıje (falvastagság:7 vagy 12mm) H a max b c d e Átemelı akna DN

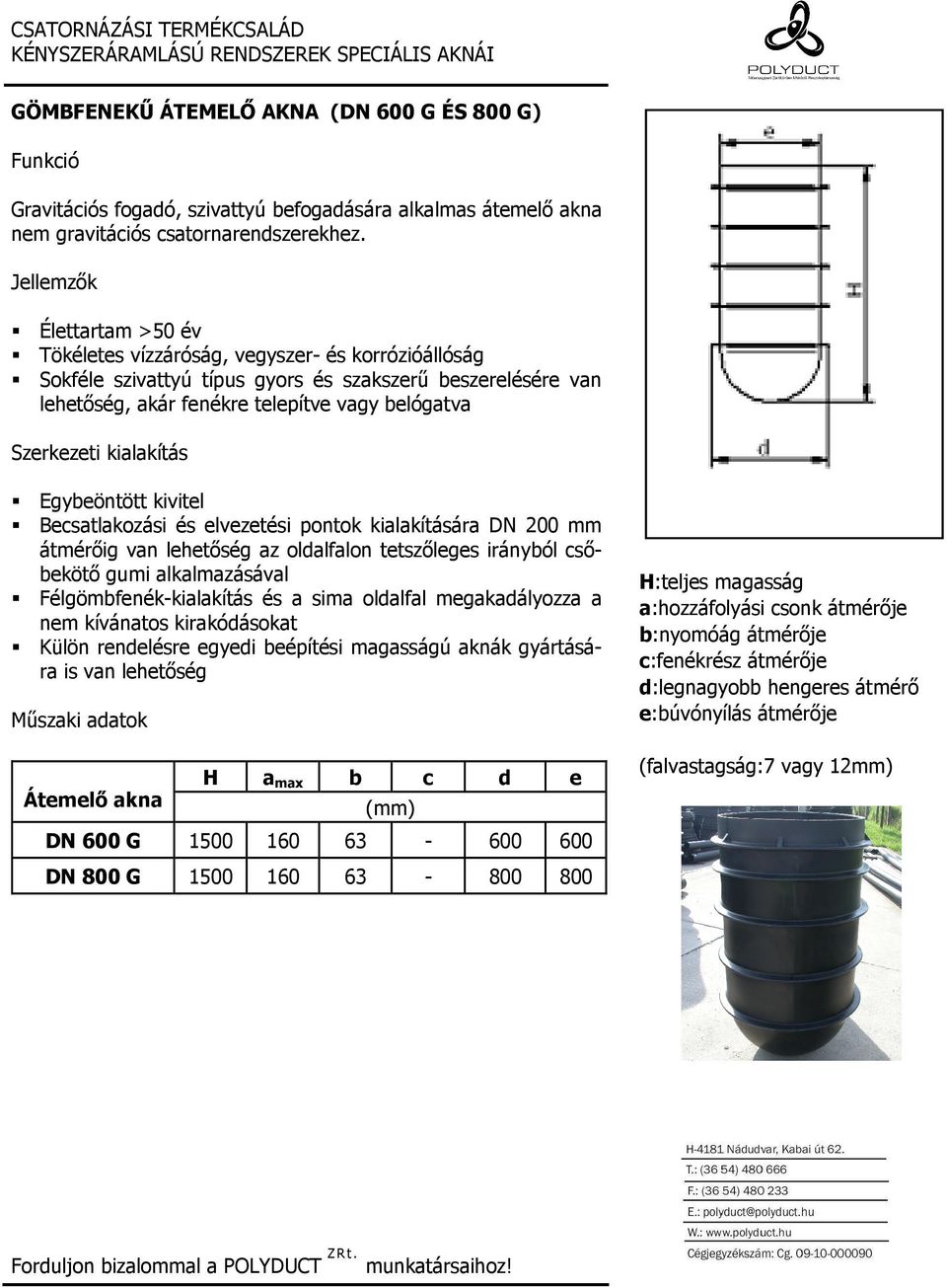

17 KÉNYSZERÁRAMLÁSÚ RENDSZEREK SPECIÁLIS AKNÁI GÖMBFENEKŐ ÁTEMELİ AKNA (DN 600 G ÉS 800 G) Gravitációs fogadó, szivattyú befogadására alkalmas átemelı akna nem gravitációs csatornarendszerekhez. Tökéletes vízzáróság, vegyszer- és korrózióállóság Sokféle szivattyú típus gyors és szakszerő beszerelésére van lehetıség, akár fenékre telepítve vagy belógatva Szerkezeti kialakítás Egybeöntött kivitel Becsatlakozási és elvezetési pontok kialakítására DN 200 mm átmérıig van lehetıség az oldalfalon tetszıleges irányból csıbekötı gumi alkalmazásával Félgömbfenék-kialakítás és a sima oldalfal megakadályozza a nem kívánatos kirakódásokat Külön rendelésre egyedi beépítési magasságú aknák gyártására is van lehetıség Átemelı akna H a max b c d e DN 600 G DN 800 G b:nyomóág átmérıje c:fenékrész átmérıje d:legnagyobb hengeres átmérı e:búvónyílás átmérıje (falvastagság:7 vagy 12mm)

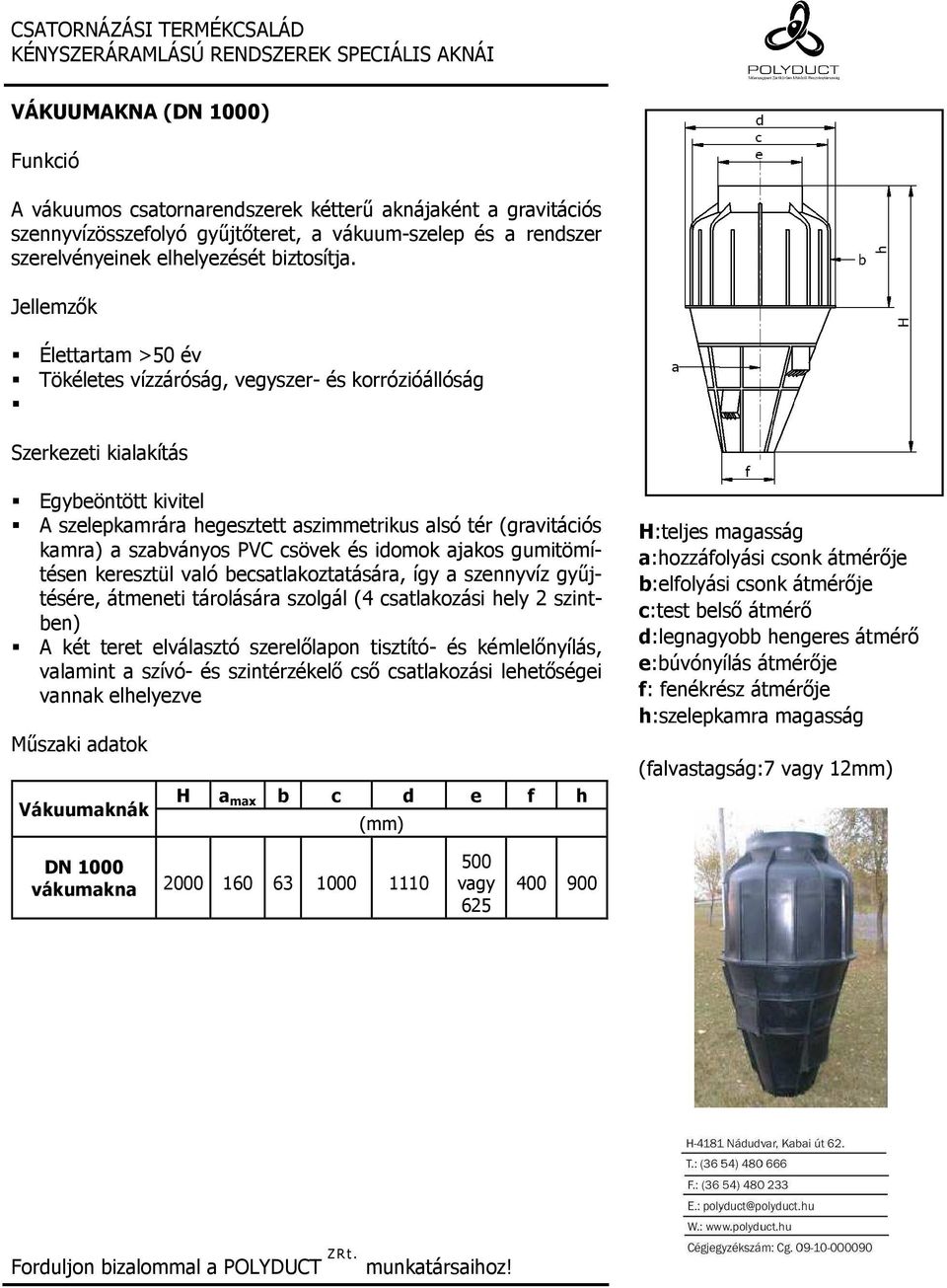

18 KÉNYSZERÁRAMLÁSÚ RENDSZEREK SPECIÁLIS AKNÁI VÁKUUMAKNA (DN 1000) A vákuumos csatornarendszerek kétterő aknájaként a gravitációs szennyvízösszefolyó győjtıteret, a vákuum-szelep és a rendszer szerelvényeinek elhelyezését biztosítja. Tökéletes vízzáróság, vegyszer- és korrózióállóság Szerkezeti kialakítás Egybeöntött kivitel A szelepkamrára hegesztett aszimmetrikus alsó tér (gravitációs kamra) a szabványos PVC csövek és idomok ajakos gumitömítésen keresztül való becsatlakoztatására, így a szennyvíz győjtésére, átmeneti tárolására szolgál (4 csatlakozási hely 2 szintben) A két teret elválasztó szerelılapon tisztító- és kémlelınyílás, valamint a szívó- és szintérzékelı csı csatlakozási lehetıségei vannak elhelyezve Vákuumaknák H a max b c d e f h b:elfolyási csonk átmérıje c:test belsı átmérı d:legnagyobb hengeres átmérı e:búvónyílás átmérıje f: fenékrész átmérıje h:szelepkamra magasság (falvastagság:7 vagy 12mm) DN 1000 vákumakna vagy

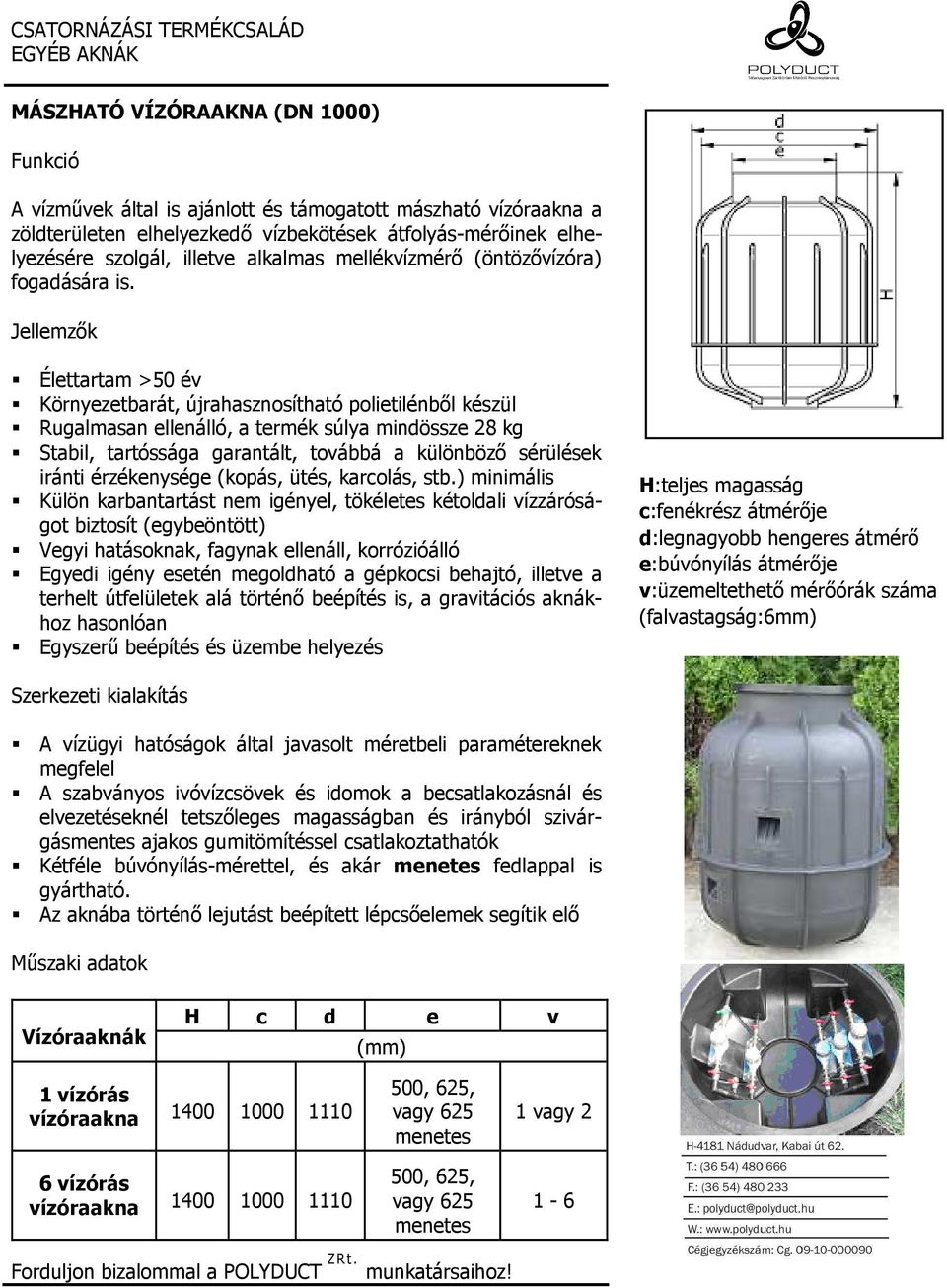

19 EGYÉB AKNÁK MÁSZHATÓ VÍZÓRAAKNA (DN 1000) A vízmővek által is ajánlott és támogatott mászható vízóraakna a zöldterületen elhelyezkedı vízbekötések átfolyás-mérıinek elhelyezésére szolgál, illetve alkalmas mellékvízmérı (öntözıvízóra) fogadására is. Környezetbarát, újrahasznosítható polietilénbıl készül Rugalmasan ellenálló, a termék súlya mindössze 28 kg Stabil, tartóssága garantált, továbbá a különbözı sérülések iránti érzékenysége (kopás, ütés, karcolás, stb.) minimális Külön karbantartást nem igényel, tökéletes kétoldali vízzáróságot biztosít (egybeöntött) Vegyi hatásoknak, fagynak ellenáll, korrózióálló Egyedi igény esetén megoldható a gépkocsi behajtó, illetve a terhelt útfelületek alá történı beépítés is, a gravitációs aknákhoz hasonlóan Egyszerő beépítés és üzembe helyezés c:fenékrész átmérıje d:legnagyobb hengeres átmérı e:búvónyílás átmérıje v:üzemeltethetı mérıórák száma (falvastagság:6mm) Szerkezeti kialakítás A vízügyi hatóságok által javasolt méretbeli paramétereknek megfelel A szabványos ivóvízcsövek és idomok a becsatlakozásnál és elvezetéseknél tetszıleges magasságban és irányból szivárgásmentes ajakos gumitömítéssel csatlakoztathatók Kétféle búvónyílás-mérettel, és akár menetes fedlappal is gyártható. Az aknába történı lejutást beépített lépcsıelemek segítik elı Vízóraaknák H c d e v 1 vízórás vízóraakna vízórás vízóraakna , 625, vagy 625 menetes 500, 625, vagy 625 menetes 1 vagy 2 1-6

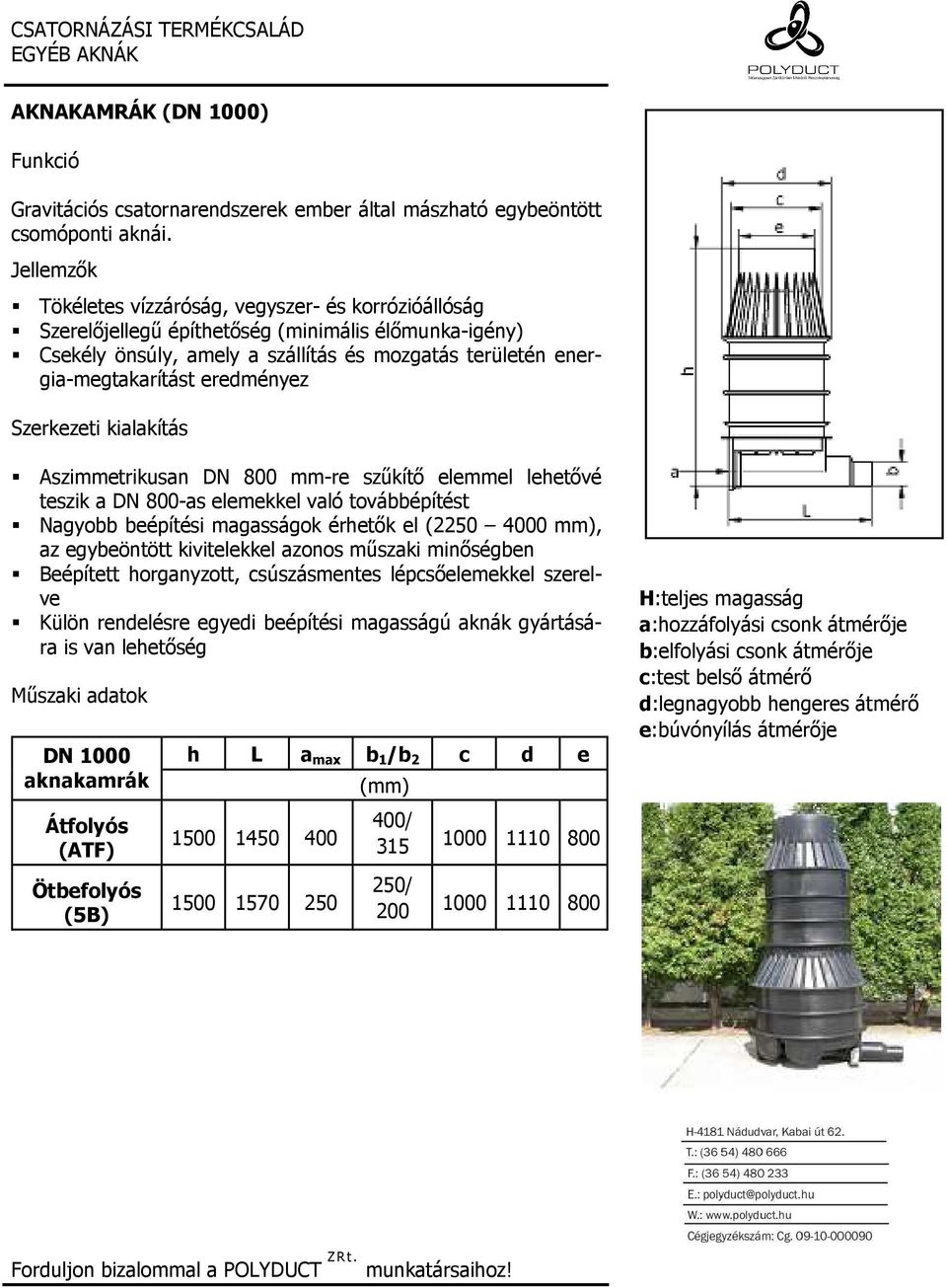

20 EGYÉB AKNÁK AKNAKAMRÁK (DN 1000) Gravitációs csatornarendszerek ember által mászható egybeöntött csomóponti aknái. Tökéletes vízzáróság, vegyszer- és korrózióállóság Szerelıjellegő építhetıség (minimális élımunka-igény) Csekély önsúly, amely a szállítás és mozgatás területén energia-megtakarítást eredményez Szerkezeti kialakítás Aszimmetrikusan DN 800 mm-re szőkítı elemmel lehetıvé teszik a DN 800-as elemekkel való továbbépítést Nagyobb beépítési magasságok érhetık el ( mm), az egybeöntött kivitelekkel azonos mőszaki minıségben Beépített horganyzott, csúszásmentes lépcsıelemekkel szerelve Külön rendelésre egyedi beépítési magasságú aknák gyártására is van lehetıség DN 1000 aknakamrák Átfolyós (ATF) Ötbefolyós (5B) h L a max b 1 /b 2 c d e / / b:elfolyási csonk átmérıje c:test belsı átmérı d:legnagyobb hengeres átmérı e:búvónyílás átmérıje

21 GYŐJTİTARTÁLYOK FEKVİHENGERES TARTÁLY (2500 l) Ivóvíz, esıvíz, szennyvíz, illetve különbözı kémhatású és összetételő folyadékok, átmeneti vagy tartós föld feletti tárolására szolgál. Környezetbarát, újrahasznosítható, UV-stabilizált, polietilén alapanyag Kiváló vegyszerállóság Tökéletes tömítettség, folyadékzáróság Magas fokú kopás- és ütésállóság, rugalmasság A nagyobb stabilitás érdekében hossz- és keresztirányú erısítıbordákkal való merevítés Gépi emeléshez, mozgatáshoz megfogási lehetıség biztosított; Élelmiszeripari alkalmazhatóság Fedlappal kiszerelve Győjtıtartályok H L c e a 2500 literes Egyebek Falvastagság: 10 mm; A beépítési követelményeket a POLYDUCT ZR t. beépítési útmutatója tartalmazza; A domború fenéken további bekötésekre van lehetıség max. 200 átmérıig a POLYDUCT ZRt. ajakos gumitömítéseivel; Igény esetén leeresztı-szelep beépítése megoldható; Hegeszthetı és oldható csatlakozóelemek, tápláló és elvezetı polietilén csövek, tartozékok széles körét biztosítjuk az esetleges átalakításokhoz; Hegesztéses konfekcionálással a legváltozatosabb egyedi igények is kielégíthetık. L:tartály-hossz c:test belsı átmérı e:búvónyílás belsı átmérıje a:becsatlakozási lehetıség

22 GYŐJTİTARTÁLYOK HAGYMAKUPOLÁS TARTÁLY (3000 l) Esıvíz, szennyvíz, illetve különbözı kémhatású és összetételő folyadékok átmeneti vagy tartós, föld feletti vagy föld alatti tárolására szolgál. Környezetbarát, újrahasznosított polietilén alapanyag; 2 csatlakozási hely a szabványos PVC csövek és idomok ajakos gumitömítéssel való becsatlakoztatására; Gépi emeléshez, mozgatáshoz megfogási lehetıség biztosított; Opcionálisan zöldterületi fedlappal kiszerelve. Opcionálisan két búvónyílással is rendelhetı. Egyebek Cikkszám H D a max c e RT Falvastagság: 10 mm; A tartály beépítési követelményeit a POLYDUCT ZRt. beépítési útmutatója tartalmazza; Hegesztéses konfekcionálással a legváltozatosabb egyedi igények is kielégíthetık, pl.: csatlakozók, szivattyúfelfogatás, belsı tárolótér-megosztás (pl. ülepítéshez). D:tartály-átmérı a:bekötési hely és méretek c:emelési helyek távolsága e:búvónyílás belsı átmérıje

23 GYŐJTİTARTÁLYOK FÖLDBE TELEPÍTHETİ FEKVİHENGERES TARTÁLY (5000 l) Ivóvíz, esıvíz, szennyvíz, illetve különbözı kémhatású és összetételő folyadékok átmeneti vagy tartós, föld feletti vagy föld alatti tárolására alkalmas. Környezetbarát, újrahasznosítható polietilén alapanyag Fekvıhengeres kivitel 4 csatlakozási hely a szabványos PVC csövek és idomok ajakos gumitömítéssel való becsatlakoztatására Kiváló vegyszerállóság Tökéletes tömítettség, folyadékzáróság Gépi emeléshez, mozgatáshoz megfogási lehetıség biztosított Zöldterületi fedlappal kiszerelve Győjtıtartályok Egyebek H L a max c e 5000 literes Falvastagság: 10 mm A beépítési követelményeket a POLYDUCT ZRt.. beépítési útmutatója tartalmazza A domború fenéken további bekötésekre van lehetıség max. 200 átmérıig a POLYDUCT ZR t. ajakos gumitömítéseivel Hegesztéses konfekcionálással a legváltozatosabb egyedi igények is kielégíthetık, pl.: csatlakozók szivattyúfelfogatás belsı tárolótér-megosztás (pl. ülepítéshez) 600 mm-es búvónyílás L:tartály-hossz a:bekötési hely és méretek c:test belsı átmérı e:búvónyílás belsı átmérıje a:becsatlakozási lehetıség

24 GYŐJTİTARTÁLYOK FÖLDBE TELEPÍTHETİ FEKVİHENGERES TARTÁLY* (8600 l) Ivóvíz, esıvíz, szennyvíz, illetve különbözı kémhatású és összetételő folyadékok átmeneti vagy tartós, föld feletti vagy föld alatti tárolására alkalmazható. Környezetbarát, újrahasznosítható polietilén alapanyag Fekvıhengeres kivitel Kiváló vegyszerállóság Tökéletes tömítettség, folyadékzáróság 4 csatlakozási hely a szabványos PVC csövek és idomok ajakos gumitömítéssel való becsatlakoztatására 2 db 500 mm-es búvónyílás Gépi emeléshez, mozgatáshoz megfogási lehetıség biztosított Zöldterületi fedlappal kiszerelve Győjtıtartályok H L a max c e 8600 literes Egyebek L:tartály-hossz a:bekötési hely és méretek c:test belsı átmérı e:búvónyílás belsı átmérıje a:becsatlakozási lehetıség Falvastagság: 10 mm A beépítési követelményeket a POLYDUCT ZRt. beépítési útmutatója tartalmazza A domború fenéken további bekötésekre van lehetıség max. 200 átmérıig a POLYDUCT ZR t. ajakos gumitömítéseivel Hegesztéses konfekcionálással a legváltozatosabb egyedi igények is kielégíthetık, pl.: csatlakozók, szivattyúfelfogatás, belsı tárolótér-megosztás (pl. ülepítéshez). *hegesztéssel elıállított termék

25 GYŐJTİTARTÁLYOK ÁLLÓHENGERES TARTÁLY (5400 l) Ivóvíz, esıvíz, szennyvíz, illetve különbözı kémhatású és összetételő folyadékok átmeneti vagy tartós, föld feletti tárolására használható. Környezetbarát, újrahasznosítható polietilén alapanyag Kiváló vegyszerállóság Tökéletes tömítettség, folyadékzáróság Gépi emeléshez, mozgatáshoz megfogási lehetıség biztosított Állóhengeres kivitel Opcionálisan zöldterületi fedlappal kiszerelve Győjtıtartályok H a max c e 5400 literes Egyebek c:test belsı átmérı e:búvónyílás belsı átmérıje a:becsatlakozási lehetıség Falvastagság: 10 mm A beépítési követelményeket a POLYDUCT ZRt. beépítési útmutatója tartalmazza Hegesztéses konfekcionálással a legváltozatosabb egyedi igények is kielégíthetık, pl.: csatlakozók, szivattyúfelfogatás, belsı tárolótér-megosztás (pl. ülepítéshez).

26 GYŐJTİTARTÁLYOK FÖLDBE SÜLLYESZTHETİ ÁLLÓHENGERES TARTÁLY (7000 l) Ivóvíz, esıvíz, szennyvíz, illetve különbözı kémhatású és összetételő folyadékok átmeneti vagy tartós, föld feletti vagy föld alatti tárolására szolgál. Környezetbarát, újrahasznosítható polietilén alapanyag Kiváló vegyszerállóság Tökéletes tömítettség, folyadékzáróság Gépi emeléshez, mozgatáshoz megfogási lehetıség biztosított 2 db 625 mm-es és 1 db igény szerinti ( mm) búvónyílás nyitható meg alapkivitelben Opcionálisan zöldterületi fedlappal kiszerelve Győjtıtartályok H a max d e 7000 literes d:test belsı átmérı e:búvónyílás belsı átmérıje a:becsatlakozási lehetıség Egyebek Falvastagság: 10 mm A beépítési követelményeket a POLYDUCT ZR t. beépítési útmutatója tartalmazza Hegesztéses konfekcionálással a legváltozatosabb egyedi igények is kielégíthetık, pl.: csatlakozók, szivattyúfelfogatás, belsı tárolótér-megosztás (pl. ülepítéshez) akár 7 db 625 mm-es búvónyílással is kivitelezhetı

27 CSATORNACSİ-SZELVÉNYEK OVÁLIS CSATORNACSİ-SZELVÉNYEK Elsısorban rekonstrukciós célú feladatokhoz béléscsıként alkalmazhatóak. Környezetbarát, újrahasznosítható polietilén alapanyag Kiváló vegyszerállóság Tökéletes tömítettség, folyadékzáróság A csövek csatlakoztatására extrudációs hegesztett kötés áll rendelkezésre Ovális csatorna béléscsövek Átmérı D1/D2 (mm/mm) Hosszúság/ falvastagság Súly (kg/db) RCS 30/45 246/ / RCS 40/60 326/ / RCS 50/75 410/ / RCS 60/90 508/ / RCS 70/ / / D1:teljes magasság D2:test belsı átmérı Egyebek Falvastagság: 8-12 mm A beépítési követelményeket a POLYDUCT ZR t. beépítési útmutatója tartalmazza Fehér színben készül

28 KIEGÉSZÍTİK, TARTOZÉKOK FEDLAPOK Szabványmérető zöldterületi valamint terhelhetı fedlapok aknákhoz, tisztítónyílásokhoz és tartályokhoz. Környezetbarát, újrahasznosítható polietilén alapanyag Fedlapok, aknasapkák Zöldterületi (lépésálló) Terhelhetı (közúti) aknákra D H t (kn) megjegyzés menetes kivitelben tartályokra préselt PE kerettel is öntvény zárható d:testátmérı t:terhelhetıség Egyebek Tetszıleges színben gyártható A beépítési követelményeket a POLYDUCT ZR t. beépítési útmutatója tartalmazza

29 KIEGÉSZÍTİK, TARTOZÉKOK KORONAFÚRÓK Polietilén alapanyagú termékek csıcsatlakozásaihoz szabványos furatok készítésére alkalmas. Hosszú élettartam Kiváló minıségő rozsdamentes acél alapanyag Használatához egy közepes teljesítményő kézi fúrógép szükséges Szabványos csıbekötı gumitömítésekhez méretezve Sorszám Becsatlakozó csı méret Dk Tőrés +0/-1mm-minden méret esetén Dk: Koronafúró külsı átmérı Egyebek POLYDUCT ZRt. gyártja és forgalmazza

30 KIEGÉSZÍTİK, TARTOZÉKOK AKNATÖMÍTÉSEK POLYDCUCT aknaelemek közötti kétoldali vízzáró csatlakozás létrehozásához. Hosszú élettartam Egyszerő és gyors alkalmazhatóság A kettıs ajakos kialakítás tökéletes kétoldali vízzáróságot biztosít Az elemkapcsolatokhoz gyártott gumigyőrő minısége, vegyszerállósága a KG PVC csövekhez használatos tömítıgyőrőkével azonos D:átmérı Aknatömítések D GAT GAT Egyebek POLYDUCT ZRt. forgalmazza

31 KIEGÉSZÍTİK, TARTOZÉKOK CSİCSATLAKOZÓ-TÖMÍTÉSEK POLYDUCT aknák csıbekötései és szabványos PVC csövek közötti kétoldali vízzáró csatlakozás létrehozásához. Hosszú élettartam Egyszerő és gyors alkalmazhatóság Az ajakos kialakítás tökéletes kétoldali vízzáróságot biztosít Az KG PVC csövekhez használatos tömítıgyőrők minısége, vegyszerállósága az elemkapcsolatokhoz gyártott gumigyőrők minıségével azonos Csıtömítések D CST 25 25* CST 32 32* CST 40 40* CST 50 50* CST 63 63* CST 75 75* CST 90 90* CST * CST * CST * CST * CST * CST CST * vékonyfalú (6 mm) aknákhoz is Egyebek D:átmérı POLYDUCT ZRt. forgalmazza
