1 MAGASÉPÍTÉSTAN ALAPJAI Magasépítéstan alapjai 9. Előadás BME MET Előadó: 2014/2015 II. szemeszter egyetemi docens, BME Építőanyagok és Magasépítés Tanszék

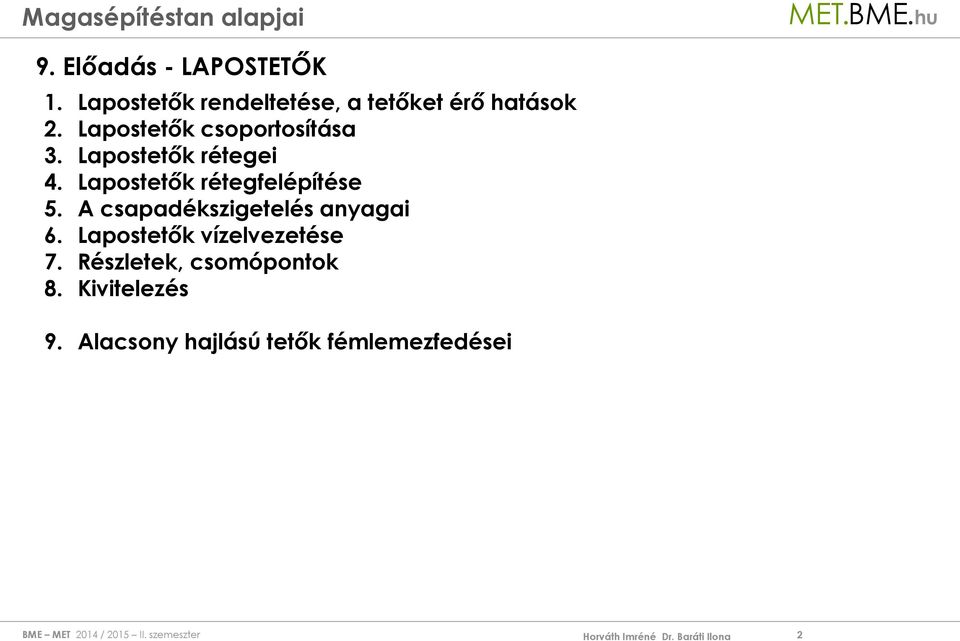

2 9. Előadás - LAPOSTETŐK 1. Lapostetők rendeltetése, a tetőket érő hatások 2. Lapostetők csoportosítása 3. Lapostetők rétegei 4. Lapostetők rétegfelépítése 5. A csapadékszigetelés anyagai 6. Lapostetők vízelvezetése 7. Részletek, csomópontok 8. Kivitelezés 9. Alacsony hajlású tetők fémlemezfedései 2

3 1. Lapostetők rendeltetése, a tetőket érő hatások I. A lapostetők feladata a tér lefedése - esetenként a teljes tetőfelület használatának, és a csapadékvíz elvezetésének biztosítása mellett. A lapostető (is) térhatároló, teherhordó, és burkolatot tartó szerkezetek, valamint rétegek összessége. 3

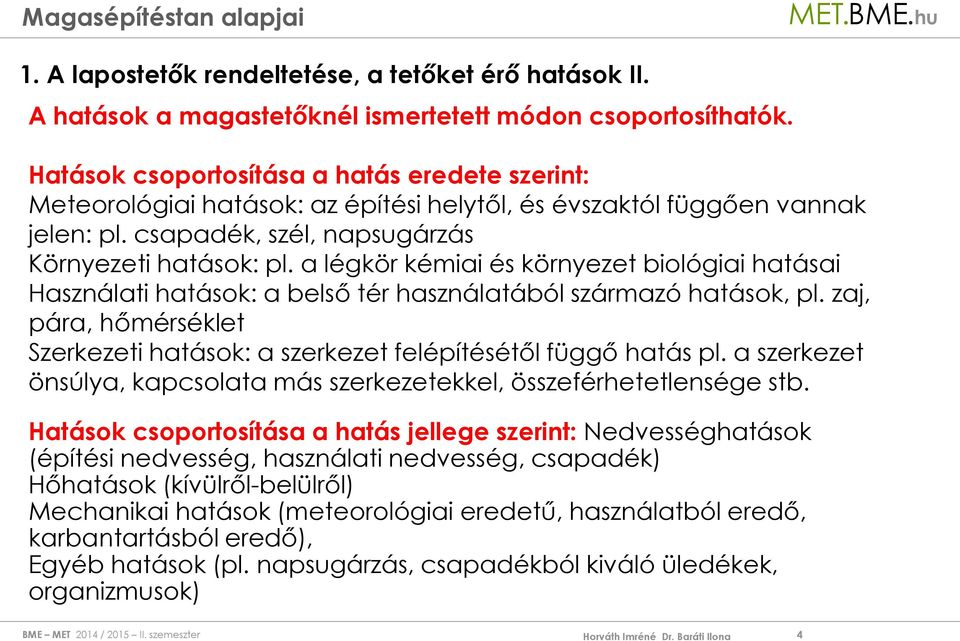

4 1. A lapostetők rendeltetése, a tetőket érő hatások II. A hatások a magastetőknél ismertetett módon csoportosíthatók. Hatások csoportosítása a hatás eredete szerint: Meteorológiai hatások: az építési helytől, és évszaktól függően vannak jelen: pl. csapadék, szél, napsugárzás Környezeti hatások: pl. a légkör kémiai és környezet biológiai hatásai Használati hatások: a belső tér használatából származó hatások, pl. zaj, pára, hőmérséklet Szerkezeti hatások: a szerkezet felépítésétől függő hatás pl. a szerkezet önsúlya, kapcsolata más szerkezetekkel, összeférhetetlensége stb. Hatások csoportosítása a hatás jellege szerint: Nedvességhatások (építési nedvesség, használati nedvesség, csapadék) Hőhatások (kívülről-belülről) Mechanikai hatások (meteorológiai eredetű, használatból eredő, karbantartásból eredő), Egyéb hatások (pl. napsugárzás, csapadékból kiváló üledékek, organizmusok) 4

5 1. A lapostetők rendeltetése, a tetőket érő hatások III. A hatások felvételére, csökkentésére a lapostető különböző rétegei szolgálnak. Tetőszigetelésnek nevezzük a tetőfödémre (legfölső zárófödémre) kerülő pára-, hő-, és csapadékszigetelő rétegek összességét. ÚJ lehetőség: A lépésálló üveggyapot hőszigetelésre mind bitumenes lemez, mind PVC és az EPDM lemez csapadékvíz-szigetelés beépíthető. A szélszívás elleni rögzítés lehet ragasztás vagy mechanikai rögzítés. A ISOVER hőszigetelő anyag vastagsági mérete 5-18 cm közötti, 1 cm-es vastagsági lépcsőben. A hővezetési tényező λ D = 0,038 W/mK. Csapadékszigetelésnek nevezzük a felületszerű szerkezeti réteg és a felhajtások, szegélyek, áttörések, hézagképzések összességét, amelyekkel együttesen biztosítható az épület csapadék elleni védelme. 5

6 1. A lapostetők rendeltetése, a tetőket érő hatások IV. A hatások felvételére, csökkentésére szolgáló rétegek kiválasztása az egymásra épülő rétegek kölcsönhatásait figyelembe kell venni, a követelményeket az egymásra kerülő rétegek összessége kell kielégítse, a figyelembe veendő hőmérsékleti értékek: -20 C +80 C, a minden réteg és azok összeépítése alkalmas kell legyen arra, hogy az igénybevételeket (pl. a szélterhet, a szélszívást is!) a teherhordó szerkezetre továbbítsa. FŐ FUNKCIONÁLIS RÉTEGEK : Teherhordó födém Hőszigetelés Csapadékszigetelés 6

7 1. A lapostetők rendeltetése, a tetőket érő hatások V. A lapostető szerkezeti jellemzőit, kialakítását meghatározó fő funkcionális rétegeken kívül számos kiegészítő réteg szükséges a tető helyes működéséhez! EZEK A KÖVETKEZŐK: Lejtéstadó réteg a vízelvezetés biztosítására Felületvédelem a vízszigetelés károsodásának megakadályozására Leterhelő réteg a vízszigetelés rögzítésére Gőznyomás-kiegyenlítő illetve elvezető réteg a vízszigetelés felpúposodásának megakadályozására Párazáró és elvezető réteg a hőszigetelés átnedvesedése ellen Elválasztó rétegek a különböző anyagok találkozásánál a károsító reakciók kiküszöbölése érdekében Szűrőrétegek a csapadék átengedése és a szállított szemcsés anyagok visszatartása érdekében Víztároló rétegek a zöldtetők vízutánpótlásának érdekében Ágyazati anyagok a terasztetők kialakításához Lapburkolatok, lábazatok a járható tetők kialakításához Talajkeverék a növények számára 7

8 2. A lapostetők csoportosítása I. Szerkezeti jellemzők szerint: egyhéjú melegtetők, kéthéjú hidegtetők. Rétegfelépítés rendje szerint: egyenes rétegrendű, fordított rétegrendű tetők Használat alapján: nem járható, nem hasznosított hasznosított (Bővebben a Magasépítéstan I. tantárgy keretein belül. ) HOTEL GOLLNER GRAZ A XX. századi tető: 5. homlokzat A teraszként, kertként hasznosított lapostetők ökologikus elvek és megfontolások érvényesülése miatt egyre gyakoribbak. Kurth & Söhne 8

9 2. A lapostetők csoportosítása II. Fogalmak A nem járható, nem állandó tartózkodásra kialakított tetőn csak az esetenként szükséges munkavégzést, karbantartást végző személyek tartózkodása megengedett. A terasztető gyalogos forgalomra, emberi tartózkodásra szolgáló lapostető, ezért a tető-, illetve csapadékszigetelés felett erre a célra épített összefüggő burkolat van. A parkolótető gépjármű-forgalomra alkalmas lapostető, ennek érdekében a tető-, illetve csapadékszigetelés felett méretezett összefüggő burkolat van. Zöldtető a növényzettel ellátott tetőfelület. 9

10 2. A lapostetők csoportosítása III. Komplex jellemzés Egyhéjú melegtetők Szerkezeti jellemző: a rétegek közvetlenül egymásra épülnek. Egyenes rétegrendű: a vízszigetelés a hőszigetelés fölött helyezkedik el. Fordított rétegrendű: a vízszigetelés a hőszigetelés alatt helyezkedik el. a) Nem hasznosított a) Nem hasznosított b) Hasznosított 1. Terasztető 2. Parkolótető 3. Zöldtető b) Hasznosított 1. Terasztető 2. Parkolótető 3. Zöldtető 1. Csapadékszigetelés 2. Hőszigetelés 3. Teherhordó szerkezet 1. Hőszigetelés 2. Csapadékszigetelés 3. Teherhordó szerkezet 10

11 2. A lapostetők csoportosítása IV. Komplex jellemzés Kéthéjú hidegtetők Szerkezeti jellemző: a hőszigetelés fölött átszellőztetett légréteget alakítunk ki. Egyenes rétegrendű: a vízszigetelés a hőszigetelés fölött helyezkedik el. (az átszellőztetés pedig a hőszig. fölött) Csapadékszigetelés A csapadékszigetelés aljzata Átszellőztetett légréteg Hőszigetelés Födémszerkezet 11

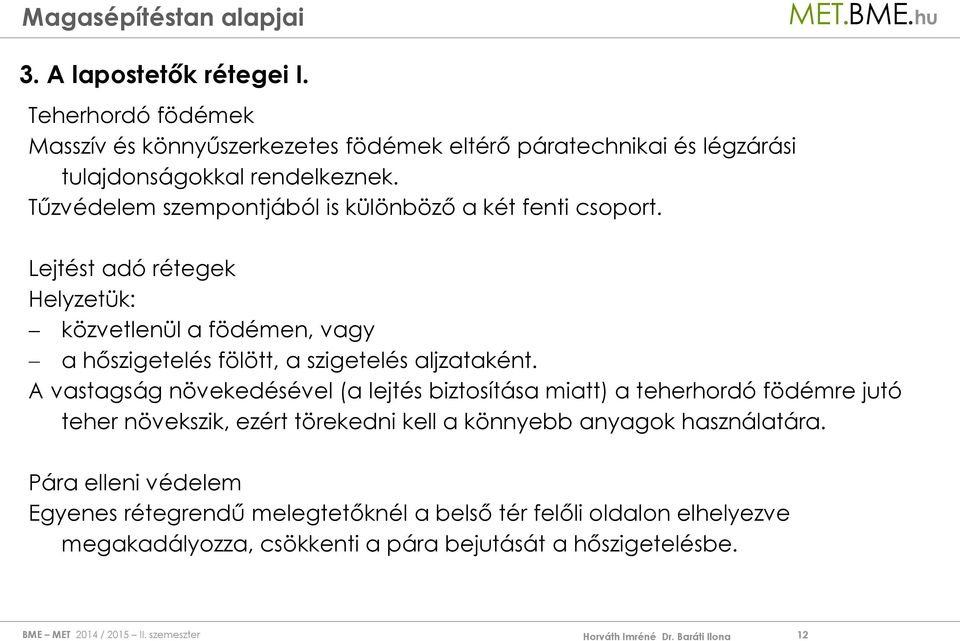

12 3. A lapostetők rétegei I. Teherhordó födémek Masszív és könnyűszerkezetes födémek eltérő páratechnikai és légzárási tulajdonságokkal rendelkeznek. Tűzvédelem szempontjából is különböző a két fenti csoport. Lejtést adó rétegek Helyzetük: közvetlenül a födémen, vagy a hőszigetelés fölött, a szigetelés aljzataként. A vastagság növekedésével (a lejtés biztosítása miatt) a teherhordó födémre jutó teher növekszik, ezért törekedni kell a könnyebb anyagok használatára. Pára elleni védelem Egyenes rétegrendű melegtetőknél a belső tér felőli oldalon elhelyezve megakadályozza, csökkenti a pára bejutását a hőszigetelésbe. 12

13 3. A lapostetők rétegei II. Hőszigetelés Szervetlen, vagy szerves; természetes, vagy mesterséges anyag, Jellemző tulajdonság a hővezetés mértéke, amelyet a hővezetési tényező fejez ki. Követelmények: megfelelő energetikai rendszer kialakíthatósága, hőérzet, szerkezetvédelem. Hőtechnikai méretezés szükséges. forrás: Beépítési lehetőségek: a csapadékszigetelés aljzataként, fordított tetőknél a csapadékszig. fölött szélszívás elleni biztosítás (ragasztás, mech. rögz. leterhelés) csapadékszigetelő lemezzel egyesített hőszigetelések. 13

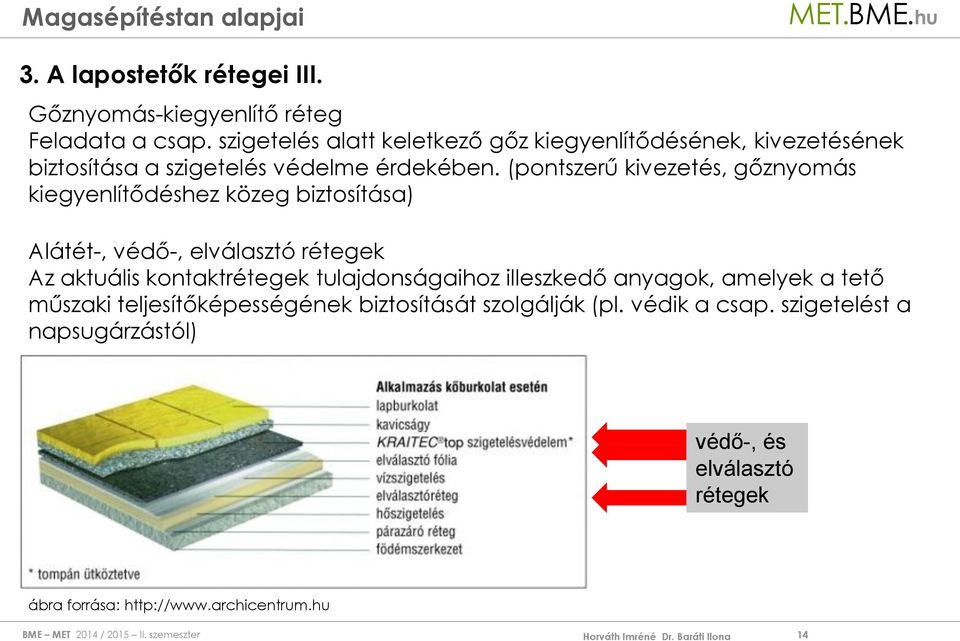

14 3. A lapostetők rétegei III. Gőznyomás-kiegyenlítő réteg Feladata a csap. szigetelés alatt keletkező gőz kiegyenlítődésének, kivezetésének biztosítása a szigetelés védelme érdekében. (pontszerű kivezetés, gőznyomás kiegyenlítődéshez közeg biztosítása) Alátét-, védő-, elválasztó rétegek Az aktuális kontaktrétegek tulajdonságaihoz illeszkedő anyagok, amelyek a tető műszaki teljesítőképességének biztosítását szolgálják (pl. védik a csap. szigetelést a napsugárzástól) védő-, és elválasztó rétegek ábra forrása: 14

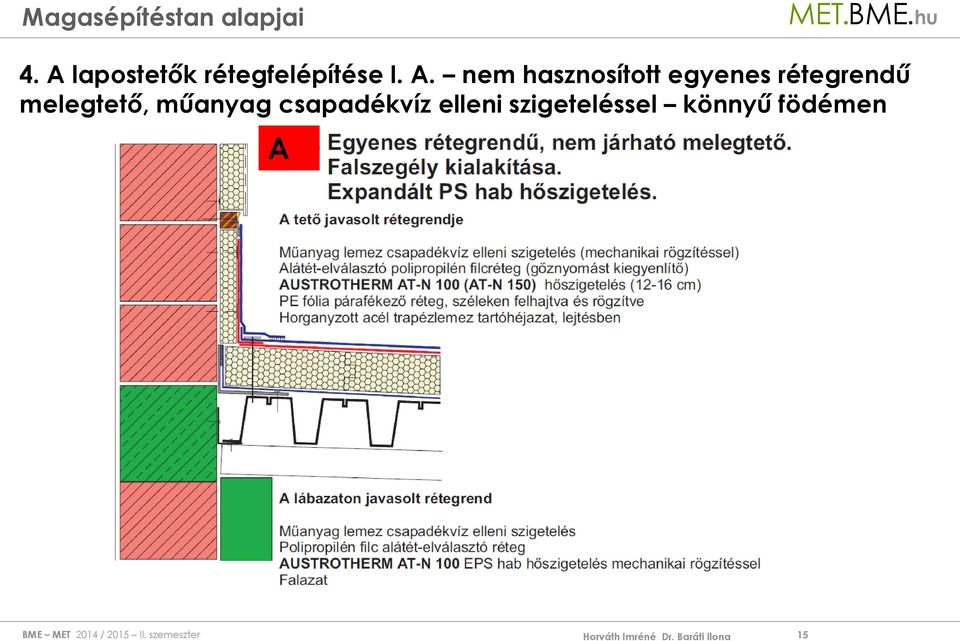

15 4. A lapostetők rétegfelépítése I. A. nem hasznosított egyenes rétegrendű melegtető, műanyag csapadékvíz elleni szigeteléssel könnyű födémen A 15

16 4. A lapostetők rétegfelépítése I.B. nem hasznosított egyenes rétegrendű melegtető, bitumenes csapadékvíz elleni szigeteléssel masszív födémen B 16

17 4. A lapostetők rétegfelépítése II. hasznosított egyenes rétegrendű melegtető, műanyag csapadékvíz elleni szigeteléssel C 17

18 4. A lapostetők rétegfelépítése III. nem hasznosított fordított rétegrendű melegtető műanyag csapadékvíz elleni szigeteléssel D 18

19 4. A lapostetők rétegfelépítése IV. hasznosított fordított rétegrendű melegtető műanyag csapadékvíz elleni szigeteléssel E 19

20 4. A lapostetők rétegfelépítése V. hasznosított fordított rétegrendű melegtető műanyag csapadékvíz elleni szigeteléssel F 20

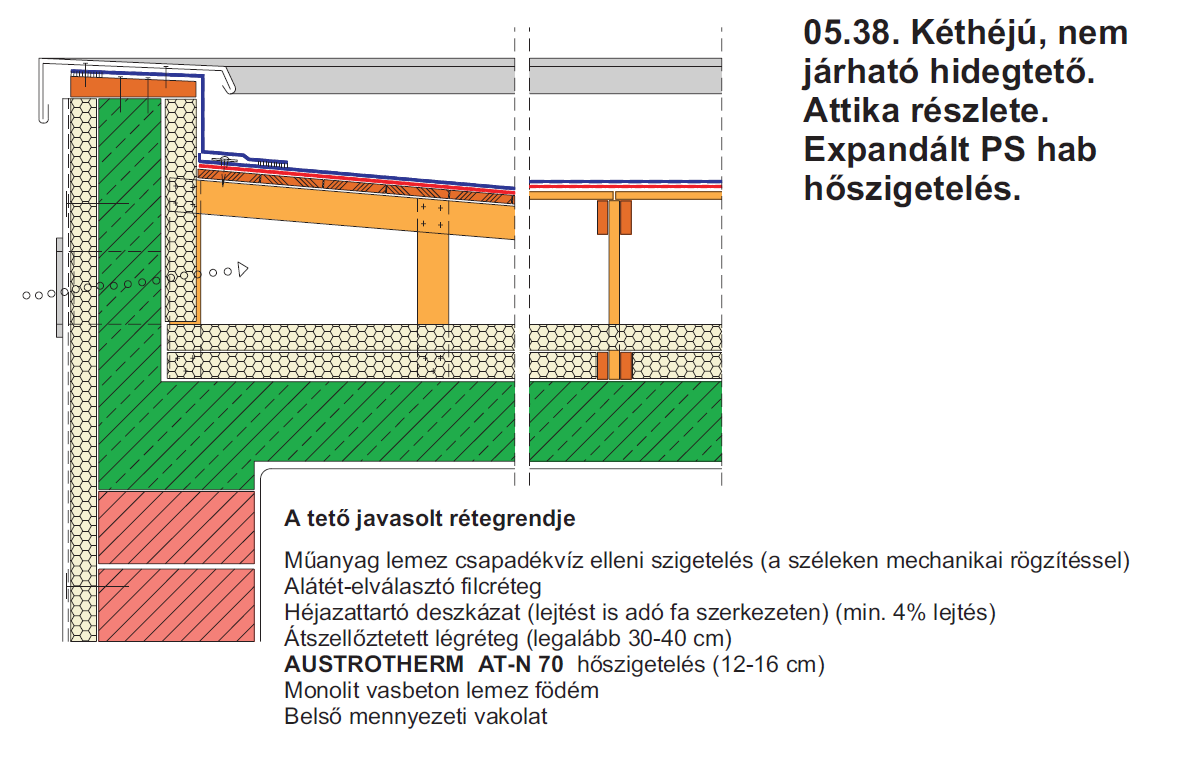

21 4. A lapostetők rétegfelépítése VI. kéthéjú hidegtető G 21

22 5. A csapadékszigetelés anyagai I. Csapadékszigetelés aljzata hőszigetelés, lejtbeton (dilatáció!) kéthéjú tetőknél deszkázat vagy építőlemez. Általános követelmények: megfelelő lejtés, sima, pormentes, száraz felület, szilárdság, lépésállóság, alak- és mérettartás, +5 C feletti hőmérséklet, fagyállóság, dilatációs mezőkre osztás. Csapadékszigetelés anyagai a) bitumenes oxidbitumenes vékony és vastaglemezek, modifikált bitumenes lemezek b) műanyag termoplaszt és elasztomer lemezek c) kent, szórt szigetelések (itt nem tárgyalt) 22

23 5. A csapadékszigetelés anyagai II. bitumenes vékonylemez csapadékszigetelések Oxidbitumenes ragasztott vékonylemez preszkíz-tetők Jellemzés Anyaga: oxidált bitumennel telített, korhadó papírbetétes vékonylemez, lejtése a felületen 3%, a kritikus helyeken 5% Beépítése: három rétegben, 3+1 réteg forró bitumenes ragasztással/kenéssel, a beépített bitumen mennyisége ~5 kg/m 2 a szükséges 11 kg/m 2 helyett. Felületvédelme: behengerelt gyöngykavicsréteg. Szegélyezése, kiegészítő elemei: horganylemez horganyzott acéllemez erősítéssel. Ma már nem alkalmazott fedés. Kritikus helyek a tetőn, amelyek karbantartása, ellenőrzése szükséges forrás: Dr. Széll Mária előadása 23

24 5. A csapadékszigetelés anyagai III. 3 rétegű, kavicsolt bitumenes lemezfedés: preszkíz-tetők új épületnél nem alkalmazzuk a) kellősítés, b) forró bitumen ragasztó és bevonó-kenés, c) bitumenes fedéllemez Rétegfelépítés 6. gyöngykavics felületvédelem, 5. 3 rétegű bitumenes vékonylemez csapadékszigetelés, 4. habarcssimítás, 3. habarcsba rakott kőszivacs lap hőszigetelés, 2. betonréteg, 1. lejtést adó salakfeltöltés kiszellőztető elemekkel, 0. teherhordó födém forrás: Dr. Széll Mária előadása 24

25 5. A csapadékszigetelés anyagai IV. - bitumenes vastaglemez csapadékszigetelések Anyag: nem korhadó betétes, mely a beépítéshez szükséges bitument magával hozza, o oxid-, illetve o modifikált (polimer-) bitumenes vastaglemez, felülettömege gr/m 2, felülete PE-fólia kasírozású / homokszórású, a zárólemezen zúzalék, Beépítés: anyagminőség függvénye - két rétegben, 8 cm-es átlapolással, lejtés a felületen 2%, vápában 1%, Lemezek rögzítése: teljes felületű ragasztással teljes felületű hegesztéssel, sávos, vagy pontszerű hideg-ragasztással, öntapadó lemezként. forrás: Dr. Széll Mária előadása 25

26 5. A csapadékszigetelés anyagai V. műanyaglemezekkel Anyagok hőre lágyuló, plasztomer lemezek (pl. PVC), gumiszerűen viselkedő, elasztomer lemezek Felületfolytonosítás az anyag függvényében. Beépítés egy rétegben, felületkiegyenlítő alátétrétegre fektetve, min. 5 cm átlapolással, lejtés mezőben 2%, hajlatban 1%, mechanikai igénybevétel esetén fölé védőréteget terítenek, összeférhetetlen anyagok közé elválasztó réteg kerül Rögzítés szélszívás ellen: leterhelés: min. 5 cm vtg. Ø = 16/32 mm - kavicsréteg, min. 4 cm vastag beton járólap kőzúzalékon, monolit vasbeton, terasz- és zöldtető rétegei, teljes felületű, sávos vagy pontszerű rag. mechanikai rögzítés tárcsa (min. 3 db/m 2 ), sín, fentiek kombinációja. 26

27 5. A csapadékszigetelés anyagai VI. felületfolytonosítás 1) trapézlemez 2) pára- és légzáró rtg. 3) hőszigetelés 4) üvegfátyol elválasztó rtg. (tűzvédelmi célból) 5) csapadékszigetelés mechanikai rögzítéssel forrás: Dr. Széll Mária előadása

28 6. Lapostetők vízelvezetése I. Szabályok: a víz útja a legrövidebb legyen, a víz leghosszabb útja a víznyelőig 12 m, kéthéjú hidegtetők: jellemző a külső vízelvezetés, melegtetők: jellemző a belső vízelvezetés, egy tetőfelületen minimum két víznyelő, vagy 1 összefolyó + 1 túlfolyó. csapadék csapadék Vízelvezetés rendszere és méretei Gravitációs rendszer: vízgyűjtő felület m 2, maximális vízelvezetési hossz: 12 m, víznyelők száma (ld. fentebb!) közelítő mérete: 1 m 2 tetőfelület 1,2 cm 2 szabad víznyelő keresztmetszet. Szívott rendszer esetén: vízgyűjtő felület nagyobb ( m 2, pl. csarnokok), csövek keresztmetszete kicsi, nincs szükség lejtésre. 28

29 6. Lapostetők vízelvezetése II. Víznyelők beépítése: a tető legmélyebb pontján, falaktól, felépítményektől minimum 50 cm távolságra, az aljzathoz elmozdulás-mentesen rögzítve, fogadó felületbe ~2 cm re besüllyesztve, a szigeteléssel vízhatlanul összeépítve, a karbantartáshoz elérhetően, a burkolathoz, növényzethez illeszkedően. Kiegészítő megjegyzések: -vonalra lejtés helyett ajánlott a pontra lejtés, -vápacsatorna besüllyesztése hibaforrás, -hajlat-élek vezetése falszegélyek geometriájának tervezése, kivitelezése meghatározza a vízelvezetés biztosítását -hajlatba nem eshet felépítmény, áttörés, -felépítmény mögött ellenlejtés építendő, -víznyelőcső elhúzása a födémben korlátozott mértékű, -csomópontok távolsága a kivitelezhetőség függvénye, -szigetelés felvezetése a függőleges felületekre a hóhatárnak megfelelő magasságig kötelező -attika magasságtól függ a felvezetés kialakítása, -lejtés a felületen és a hajlatokban az alkalmazott szigetelőanyagok függvénye, -Lejtés növelése ajánlott a kritikus helyeken. 29

30 6. Lapostetők vízelvezetése III. a csapadékszigetelés lejtésének biztosítása - FÓKUSZBAN a helyes geometria! A felületek és a vápák lejtése az alkalmazott csapadék elleni szigetelő lemezek anyagától függő, jellemzően min. 2 %. csapadék Födémszélen, attikánál, víznyelőnél, felépítmény lábazatánál ettől eltérő lejtéseket szükséges kialakítani. Pl. 3 jelű elem az attika és födém találkozásánál. forrás: Villas és Épületszigetelési kézikönyv A csapadék útja jelölve 30

31 6. Lapostetők vízelvezetése IV. Szabályok: a szigetelést az attikára és a felépítményekre fel kell vezetni és ott rögzíteni kell; a) alacsony attika, b) hóhatár körüli attika c) magas attika a) a szig. sel azonos lefedés b) a szig. lezárása az attikalefedés alatt c) a szig lezárása a falon + attikalefedés a felületen 2%-os, a kritikus helyek közelében megemelt lejtéssel beépíteni (lásd előző oldal), a víznyelőt be kell süllyeszteni, vízküszöb hóhatár víznyelő tengelye a csomópontok számára elegendő helyet kell biztosítani. forrás: Dr. Széll Mária előadása 31

32 7. Részletek, csomópontok I. - víznyelők A csomópontok szigetelőértékének azonosnak kell lennie az általános keresztmetszetével. Megoldandó feladatok víznyelők beépítése, attika lefedése, csatlakozás falakhoz, felépítményekhez, tetőkijáratok, mozgási hézagok, stb. Különleges helyzet: vízszintes elhúzás forrás: Horváth Sándor: Bitumenes lemez csap. víz elleni szig. Kéttölcséres víznyelő beépítése (bitumenes csap. szigetelés) Szigetelőlemez gallérozású víznyelő beépítése 32

33 7. Részletek, csomópontok II. - attika Bitumenes lemezek fektetése attikára merőlegesen (A) és azzal párhuzamosan (B) HAJLATKÉPZÉS A B forrás: Horváth Sándor: Bitumenes lemez csap. víz elleni szig. 33

34 7. Részletek, csomópontok III. tetőkijáratok, csőáttörések Nyílászáró (pl. tetőterasz-ajtó) helyes síkkoordinációja Nyílászáró (pl. tetőterasz-ajtó) nem megfelelő koordinációja Csőáttörés gallérozása Szigetelőlemez gallérral és palásttal forrás: Horváth Sándor: Bitumenes lemez csap. víz elleni szig. 34

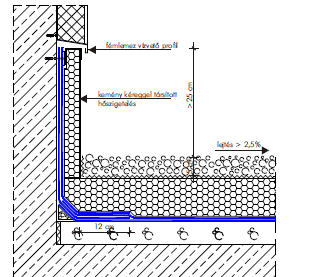

35 7. Részletek, csomópontok IV. csatlakozás falakhoz, felépítményhez A B Egyenes rétegrend A forrás: Épületszigetelési kézikönyv Fordított rétegrend B forrás: Villas kivitelezési kézikönyv 35

36 7. Részletek, csomópontok V. ereszcsatorna, vízköpő A B Egyenes rétegrend, a szig. aljzata hőszigetelés A Egyenes rétegrend, a szig. aljzata beton B 36

37 8. Kivitelezés I. bitumenes lemez fektetése 1 1) aljzat kellősítése 2) lemez lehegesztése a kellősített aljzathoz 2 37

38 8. Kivitelezés II. bitumenes lemez fektetése 3 4 3) átfedések hegesztése 4) élek melegítés melletti lesimítása 38

39 9. Alacsony hajlásszögű tetők fémlemez fedései I. Jellemzés alkalmazásukra alacsony tetőhajlás (>3º) és bonyolult tetőforma esetén kerül sor, a legrégibb és legellenállóbb fedések: az ólom és a réz, a legtartósabb fedések: élettartamuk lényegében az aljzatszerkezettől függ, könnyű, tömör és nem éghető fedések. Fő csoportok Táblás fedések Szalagfedések Nagyelemes, profilozott lemezek, pallók. A TÁBLÁS fedéshez használt elemek anyaga és összeépítése az anyag természetéhez igazodik, elsődleges a FELÜLETFOLYTONOSÍTÁS! Forrasztás: ólom-, horgany-, rézlemez, Korcolás: horganyzott acél-, alumínium lemez, Szegecselés: alumíniumlemez, Speciális hegesztés: rozsdamentes acél tetőfedő lemez, Lécbetétes fedés: horgany-, rézlemez. Táblák összeépítése korcolással, aljzathoz rögzítése férceléssel történik. 39

40 Hagyományos kapcsolatok - korcolások Állókorcok vonalas metszetei És a valóságban a fotó forrása:

41 9. Alacsony hajlásszögű tetők fémlemez fedései II. A táblás fedéseket mára kiszorítják a TiZn (réz) szalagfedések, de megjelennek új változatok is, pl. a pallós és zsindelyes formák. (LÁSD: MAGASTETŐK előadás) Fémlemezzel fedett tetők szerkesztési elvei a fémlemez párazáró, ezért a klasszikus fémlemezfedésű tető átszellőztetett, kéthéjú hidegtető, az aljzat felületfolytonos (deszkázat, építőlemez), a szélszívás elleni védelmet meg kell oldani (rögzítés fércelő szalagokkal), a fémlemezek hőmozgási lehetőségét biztosítani kell, (dilatációs hézagok, csúszófércek), a fedőlemezt látható felületén átlyukasztani tilos! a korrózióveszélyre figyelemmel kell lenni (pl. a rézről más fémfelületre a víz nem folyhat!) A az tetőszigetelések összeférhetetlen a csapadékkal anyagokat elválasztó, szembeni tömörség szempontjából épületszerkezetileg vízhatlan" besorolásúak, ezért azok bádogos alátétrétegekkel távol kell tartani egymástól. szegélyeit is "vízhatlan" módon kell kialakítani. forrás: Rheinzink-katalógus 41

42 9. Alacsony hajlásszögű tetők fémlemez fedései III. a Levegőkivezetés Levegőbevezetés b A fémlemez fedésű tető kéthéjú, átszellőztetett hidegtető. a) beépített tetőtér, szerelt szerk. b) üres padlás (búvótér), A levegő bevezetéséről az eresz mentén, kivezetéséről a gerinc mentén gondoskodni kell. A levegő bevezetéséről az eresz és kivezetéséről a gerinc mentén gondoskodni kell. 42

43 9. Alacsony hajlásszögű tetők fémlemez fedései IV. A fémlemez fedésű tető korrekt rétegrendje megakadályozza, csökkenti a lyukkorrózió lehetőségét. A fémlemez alá, a deszkaaljzat fölé szellőző alátét szőnyeg, vagy dombor-nyomott műanyag lemez beépítése szükséges, hogy a korcoláson átjutott víz, vagy a páralecsapódásból keletkező nedvesség akadálytalanul elfolyjon, és ne maradjon a csepp a lemez alsó felületén. 8 mm magas dombornyomott kócpaplan: távtartó és vízelvezető réteg a fémlemezfedés és az alátétfedés között A 8 mm magas domborulatok gondoskodnak a lemezfedés alatti folyamatos légöblítésről, valamint a nedvesség elvezetéséről. A domborulatok különleges elhelyezkedésének köszönhetően a Delta -Trela/Delta -Trela Plusz bármely irányban fektethető, ami megkönnyíti a részletképzések kialakítását is. Tompítja az eső, jégeső okozta zajokat 15 db-el. A 0,02 m-es Sd-értékékkel rendelkező hordozórétegének köszönhetően a szerkezetben maradt nedvességet biztonsággal átengedi a kültér felé. forrás: 43

44 BAUDER KÖSZÖNÖM A FIGYELMET! 44

45 Források, szakirodalom 1. Gábor L.: Épületszerkezettan I. Tankönyvkiadó, Budapest 2. Gábor L.: Épületszerkezettan II. Tankönyvkiadó, Budapest 3. Frick, Knöll, Neumann, Weinbrenner: Baukonstruktionslehre 4. Dr. Széll Mária: Magasépítéstan alapjai és Magasépítéstan II, valamint az Épületszerkezetek előadások / 5. Gyártók katalógusai, alkalmazástechnikai kézikönyvei, tervezési segédletei: Rheinzink, VMZINK, Austrotherm, Dörken, Villas, Bauder 6. Épületszigetelési Kézikönyv Horváth Sándor: Bitumenes lemez csapadékvíz elleni szigetelések Magasépítéstan alapjai 45
