1 SZERELÉSI MEGOLDÁSOK A FOTOVOLTAIKUS IPARÁG SZÁMÁRA 1

2 Tisztelt Olvasónk! Szilárd vállalati struktúránkra alapozva 1997 óta teljes odaadással arra törekszünk, hogy innovációs erőnk segítségével mindig gazdaságos és optimális szerelési megoldásokat fejleszthessünk ki a fotovoltaikus iparág számára. A Renusol GmbH 2014 óta az RBI Solar leányvállalata, amely a szabadtéri rendszerek tervezésével, beszerzésével és építésével foglalkozó vezető cég az Egyesült Államokban. Ennek a vállalati ismertetőnek a segítségével gyorsan áttekintheti a szerelési megoldásainkat, valamint az azokhoz kapcsolódó szolgáltatásainkat. A Renusol csapata bízik abban, hogy kiadványunk felkelti az érdeklődését, és személyesen is megismerhetjük Önt. Megoldásaink minden bizonnyal le fogják nyűgözni Önt! A Renusol csapata 2 Előszó 3

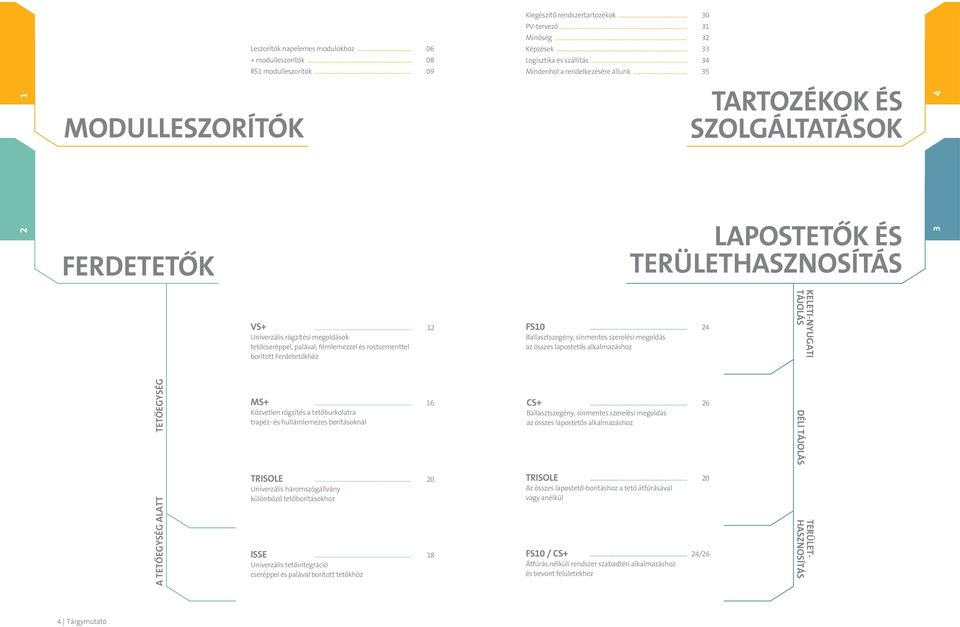

3 Kiegészítő rendszertartozékok PV-tervező Minőség Leszorítók napelemes modulokhoz modulleszorítók RS1 modulleszorítók Képzések Logisztika és szállítás Mindenhol a rendelkezésére állunk MODULLESZORÍTÓK TARTOZÉKOK ÉS SZOLGÁLTATÁSOK 4 2 FERDETETŐK LAPOSTETŐK ÉS TERÜLETHASZNOSÍTÁS 3 TETŐEGYSÉG VS Univerzális rögzítési megoldások tetőcseréppel, palával, fémlemezzel és rostcementtel borított Ferdetetőkhöz MS+ Közvetlen rögzítés a tetőburkolatra trapéz- és hullámlemezes borításoknál FS CS Ballasztszegény, sínmentes szerelési megoldás az összes lapostetős alkalmazáshoz Ballasztszegény, sínmentes szerelési megoldás az összes lapostetős alkalmazáshoz KELETI-NYUGATI TÁJOLÁS DÉLI TÁJOLÁS A TETŐEGYSÉG ALATT TRISOLE Univerzális háromszögállvány különböző tetőborításokhoz ISSE Univerzális tetőintegráció cseréppel és palával borított tetőkhöz TRISOLE Az összes lapostető-borításhoz a tető átfúrásával vagy anélkül FS10 / CS /26 Átfúrás nélküli rendszer szabadtéri alkalmazáshoz és bevont felületekhez TERÜLET- HASZNOSÍTÁS 4 Tárgymutató 5

4 RS1 Egy leszorító minden modulmagassághoz, minden funkcióhoz! 6 Leszorító napelemes modulokhoz 7

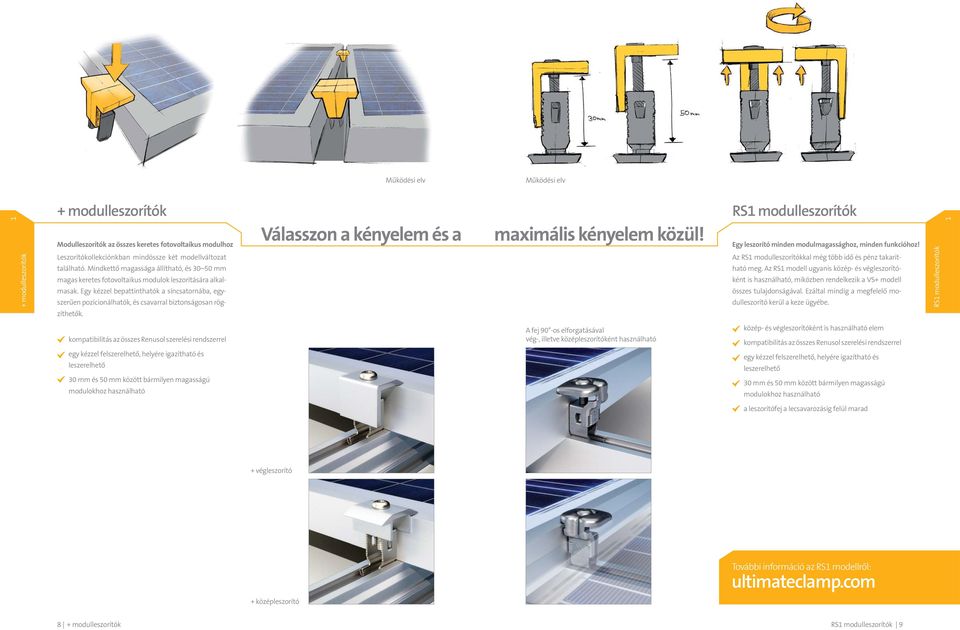

5 Működési elv Működési elv 1 + modulleszorítók + modulleszorítók Modulleszorítók az összes keretes fotovoltaikus modulhoz Leszorítókollekciónkban mindössze két modellváltozat található. Mindkettő magassága állítható, és mm magas keretes fotovoltaikus modulok leszorítására alkalmasak. Egy kézzel bepattinthatók a síncsatornába, egyszerűen pozícionálhatók, és csavarral biztonságosan rögzíthetők. Válasszon a kényelem és a maximális kényelem közül! RS1 modulleszorítók Egy leszorító minden modulmagassághoz, minden funkcióhoz! Az RS1 modulleszorítókkal még több idő és pénz takarítható meg. Az RS1 modell ugyanis közép- és végleszorítóként is használható, miközben rendelkezik a VS+ modell összes tulajdonságával. Ezáltal mindig a megfelelő modulleszorító kerül a keze ügyébe. RS1 modulleszorítók 1 kompatibilitás az összes Renusol szerelési rendszerrel egy kézzel felszerelhető, helyére igazítható és leszerelhető 30 mm és 50 mm között bármilyen magasságú modulokhoz használható A fej 90 -os elforgatásával vég-, illetve középleszorítóként használható közép- és végleszorítóként is használható elem kompatibilitás az összes Renusol szerelési rendszerrel egy kézzel felszerelhető, helyére igazítható és leszerelhető 30 mm és 50 mm között bármilyen magasságú modulokhoz használható a leszorítófej a lecsavarozásig felül marad + végleszorító További információ az RS1 modellről: ultimateclamp.com + középleszorító 8 + modulleszorítók RS1 modulleszorítók 9

6 Ferdetetők 2 FERDETETŐ 10 Ferdetetők 11

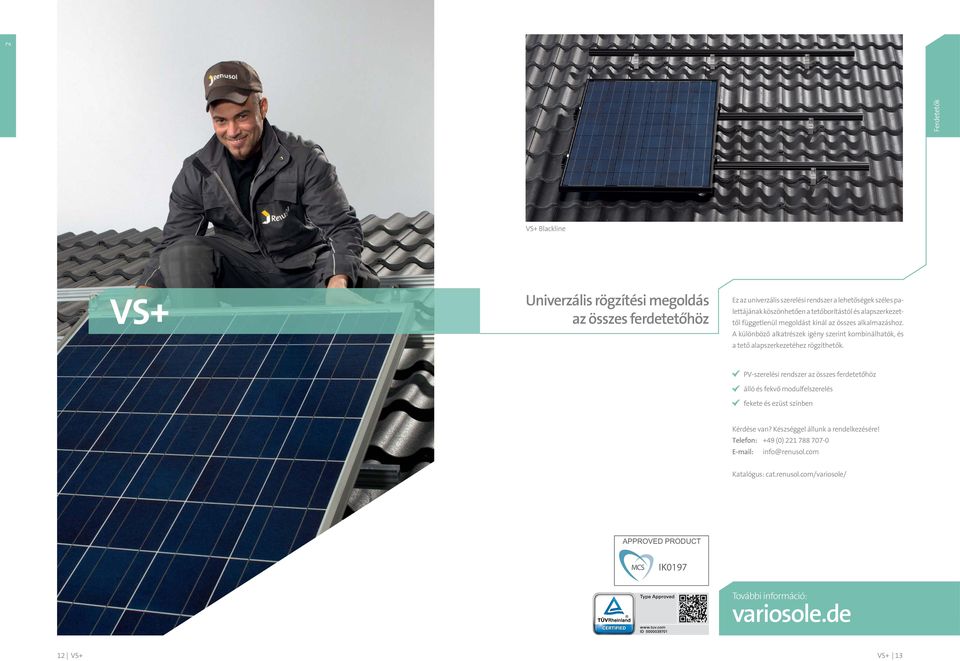

7 Ferdetetők 2 VS+ Blackline VS+ Univerzális rögzítési megoldás az összes ferdetetőhöz Ez az univerzális szerelési rendszer a lehetőségek széles palettájának köszönhetően a tetőborítástól és alapszerkezettől függetlenül megoldást kínál az összes alkalmazáshoz. A különböző alkatrészek igény szerint kombinálhatók, és a tető alapszerkezetéhez rögzíthetők. PV-szerelési rendszer az összes ferdetetőhöz álló és fekvő modulfelszerelés fekete és ezüst színben Kérdése van? Készséggel állunk a rendelkezésére! Telefon: +49 (0) Katalógus: cat.renusol.com/variosole/ APPROVED PRODUCT IK0197 További információ: variosole.de 12 VS+ VS+ 13

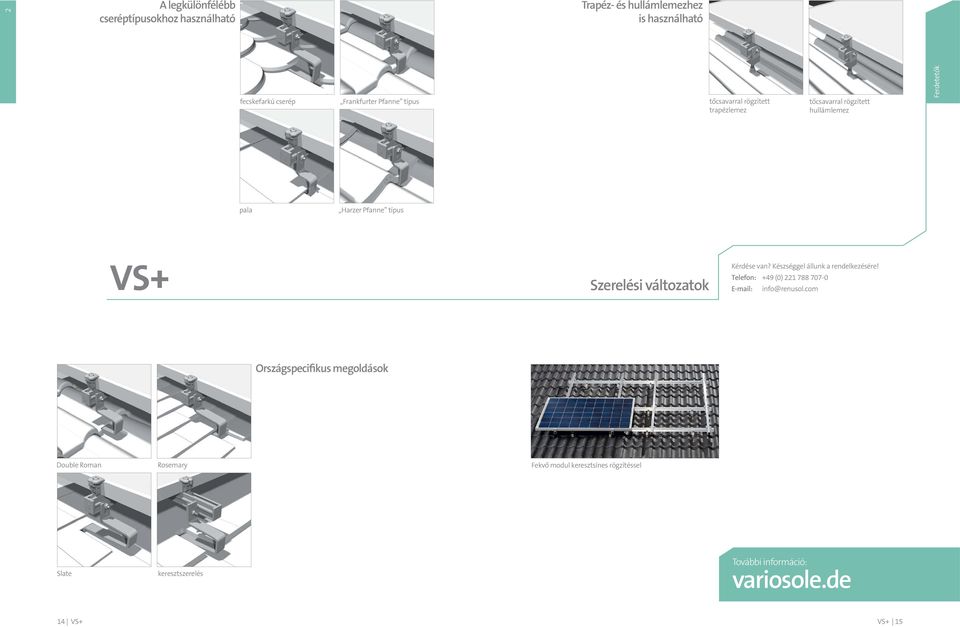

8 2 A legkülönfélébb cseréptípusokhoz használható Trapéz- és hullámlemezhez is használható fecskefarkú cserép Frankfurter Pfanne típus tőcsavarral rögzített trapézlemez tőcsavarral rögzített hullámlemez Ferdetetők pala Harzer Pfanne típus VS+ Szerelési változatok Kérdése van? Készséggel állunk a rendelkezésére! Telefon: +49 (0) Országspecifikus megoldások Double Roman Rosemary Fekvő modul keresztsínes rögzítéssel Slate keresztszerelés További információ: variosole.de 14 VS+ VS+ 15

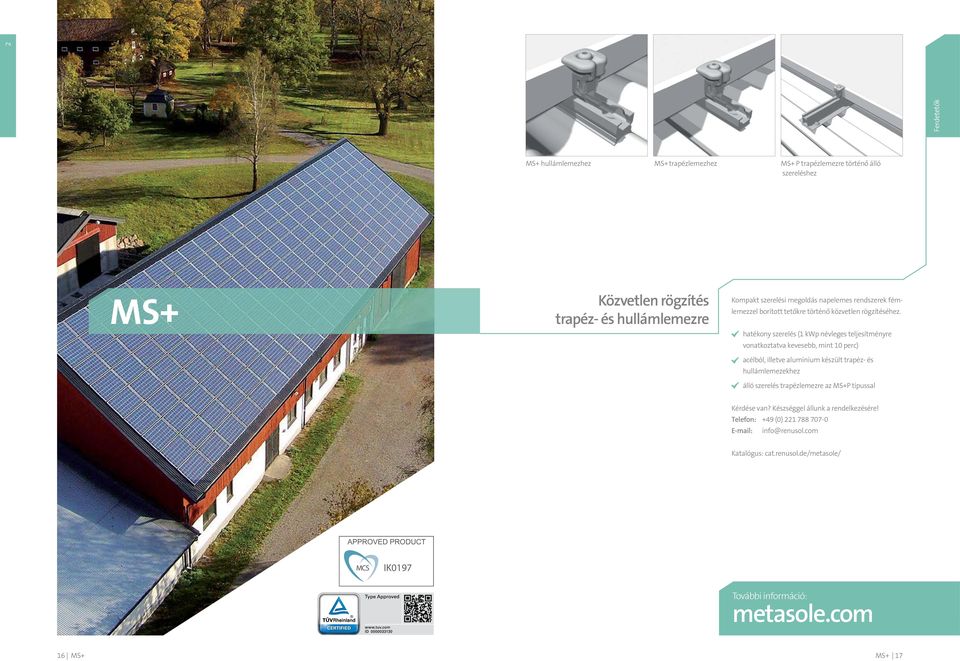

9 Ferdetetők 2 MS+ hullámlemezhez MS+ trapézlemezhez MS+ P trapézlemezre történő álló szereléshez MS+ Közvetlen rögzítés trapéz- és hullámlemezre Kompakt szerelési megoldás napelemes rendszerek fémlemezzel borított tetőkre történő közvetlen rögzítéséhez. hatékony szerelés (1 kwp névleges teljesítményre vonatkoztatva kevesebb, mint 10 perc) acélból, illetve alumínium készült trapéz- és hullámlemezekhez álló szerelés trapézlemezre az MS+P típussal Kérdése van? Készséggel állunk a rendelkezésére! Telefon: +49 (0) Katalógus: cat.renusol.de/metasole/ APPROVED PRODUCT IK0197 További információ: metasole.com 16 MS+ MS+ 17

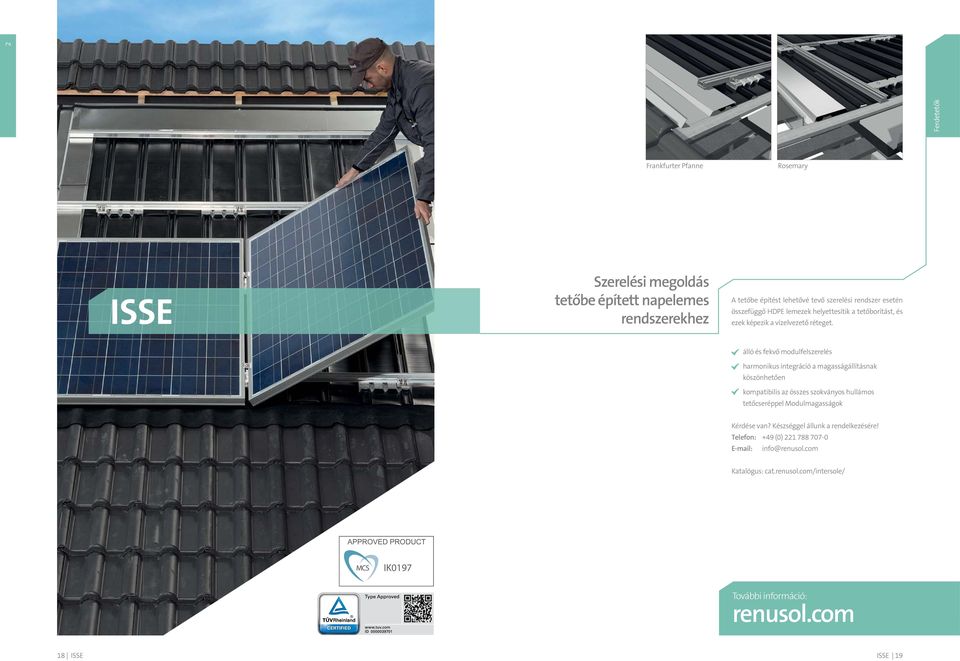

10 Ferdetetők 2 Frankfurter Pfanne Rosemary ISSE Szerelési megoldás tetőbe épített napelemes rendszerekhez A tetőbe építést lehetővé tevő szerelési rendszer esetén összefüggő HDPE lemezek helyettesítik a tetőborítást, és ezek képezik a vízelvezető réteget. álló és fekvő modulfelszerelés harmonikus integráció a magasságállításnak köszönhetően kompatibilis az összes szokványos hullámos tetőcseréppel Modulmagasságok Kérdése van? Készséggel állunk a rendelkezésére! Telefon: +49 (0) Katalógus: cat.renusol.com/intersole/ APPROVED PRODUCT IK0197 További információ: renusol.com 18 ISSE ISSE 19

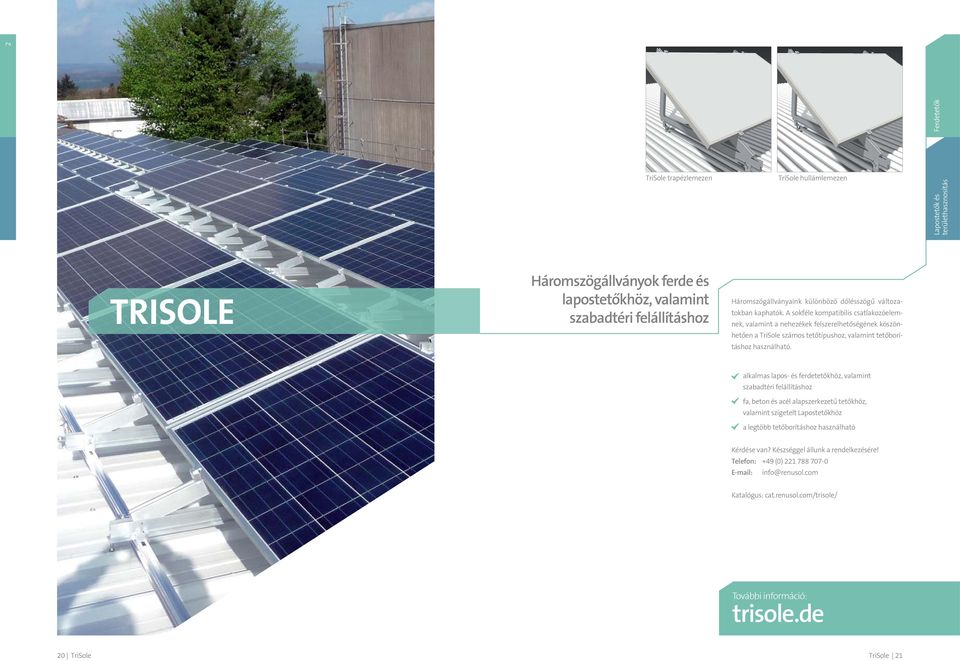

11 Ferdetetők 2 TriSole trapézlemezen TriSole hullámlemezen Lapostetők és területhasznosítás TRISOLE Háromszögállványok ferde és lapostetőkhöz, valamint szabadtéri felállításhoz Háromszögállványaink különböző dőlésszögű változatokban kaphatók. A sokféle kompatibilis csatlakozóelemnek, valamint a nehezékek felszerelhetőségének köszönhetően a TriSole számos tetőtípushoz, valamint tetőborításhoz használható. alkalmas lapos- és ferdetetőkhöz, valamint szabadtéri felállításhoz fa, beton és acél alapszerkezetű tetőkhöz, valamint szigetelt Lapostetőkhöz a legtöbb tetőborításhoz használható Kérdése van? Készséggel állunk a rendelkezésére! Telefon: +49 (0) Katalógus: cat.renusol.com/trisole/ További információ: trisole.de 20 TriSole TriSole 21

12 3 LAPOSTETŐK ÉS TERÜLETHASZNOSÍTÁS Lapostetők és területhasznosítás 22 Lapostetők és területhasznosítás 23

13 3 Az optimális alkatrészek teszik lehetővé az optimális konfigurációt a készülő napelemes projektekhez. Lapostetők és területhasznosítás FS 10 Keleti-nyugati tájolású lapostetős szerelés A sínek elhagyása miatt az aerodinamikus szerelési rendszer számos előnyt kínál: a víz szabadon le tud folyni, a tetőfelépítmény könnyen átalakítható, valamint a tető egyenetlenségei könnyen kiegyenlíthetők. Az FS10 modell mindöszsze négy fő komponensből áll (korona, támasz, betonláb és épületvédő borítás) a tető átfúrása nélküli szerelés és felállítás az innovatív modulrögzítésnek és a kevés komponensnek köszönhetően a szerelés gyors támaszos keleti-nyugati tájolású szerelési rendszer rugalmas szerelés Kérdése van? Készséggel állunk a rendelkezésére! Telefon: +49 (0) Katalógus: cat.renusol.com/fs10/ Egy 13-as kombinált kulcs a szereléshez szükséges egyetlen szerszám Stabil fémtalp (opcionális) További információ: bestforeastwest.com 24 FS10 FS10 25

14 3 Lapostetős szerelés Bevonatos területek hasznosítása Lapostetők és területhasznosítás CS+ lapostetős szerelés déli tájolással Az összefüggő HDPE műanyagból készült, kedvező aerodinamikai tulajdonságú rendszer kedvező megoldást jelent a napelemes rendszerek déli tájolású, lapostetős felállításához, azonban szabadtéri rendszerekkel történő területhasznosításnál, valamint kisebb lapostetőkhöz (garázsokon, hétvégi házakon) is használható. az összes lapostető-borításhoz alkalmas a szereléshez nincs szükség a tető átfúrására kis lapostetős rendszerekhez is alkalmas Kérdése van? Készséggel állunk a rendelkezésére! Telefon: +49 (0) Katalógus: cat.renusol.com/console/ További információ: console.de 26 CS+ CS+ 27
