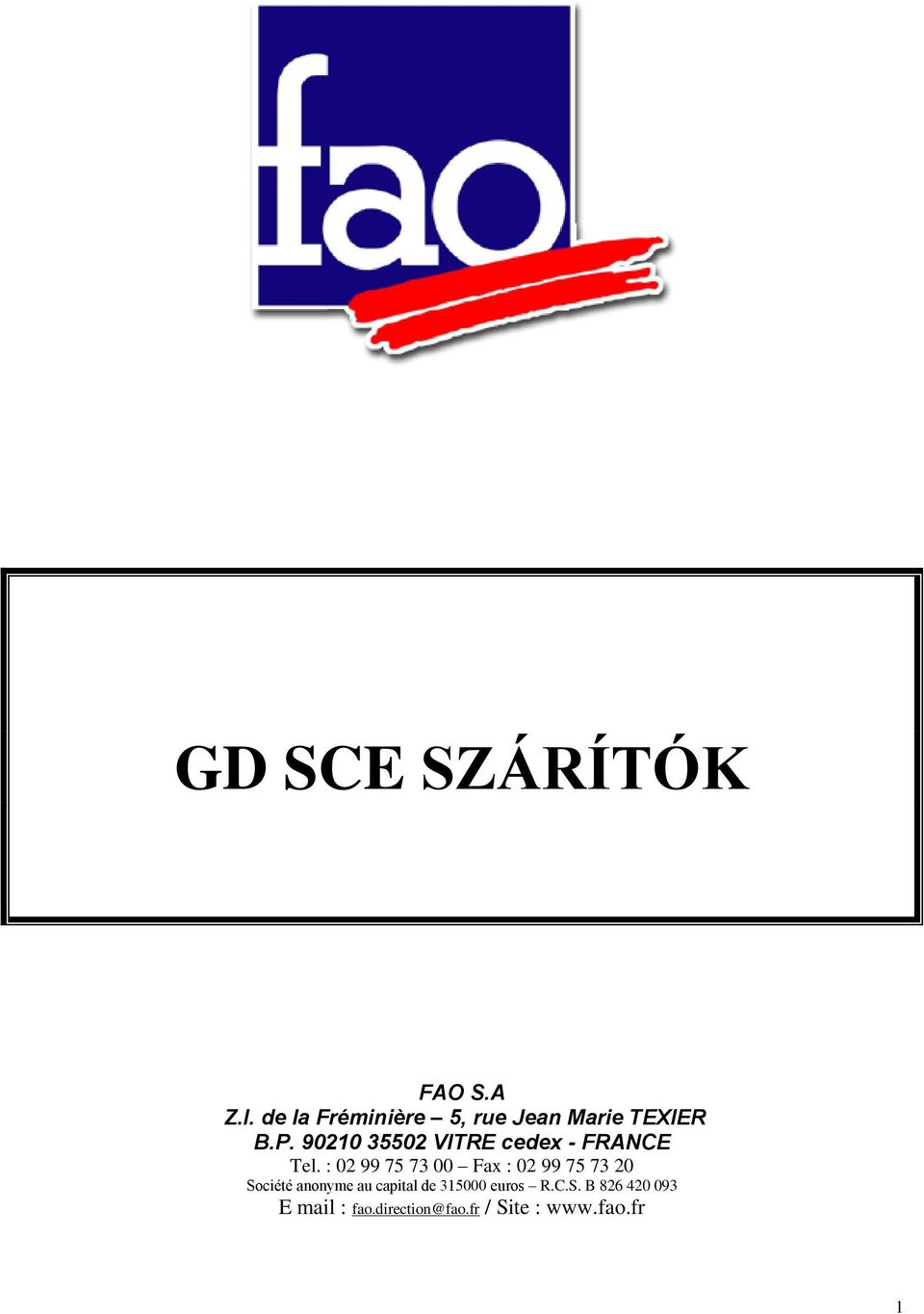

1 GD SCE SZÁRÍTÓK FAO S.A Z.I. de la Fréminière 5, rue Jean Marie TEXIER B.P VITRE cedex - FRANCE Tel. : Fax : Société anonyme au capital de euros R.C.S. B E mail : fao.direction@fao.fr / Site : 1

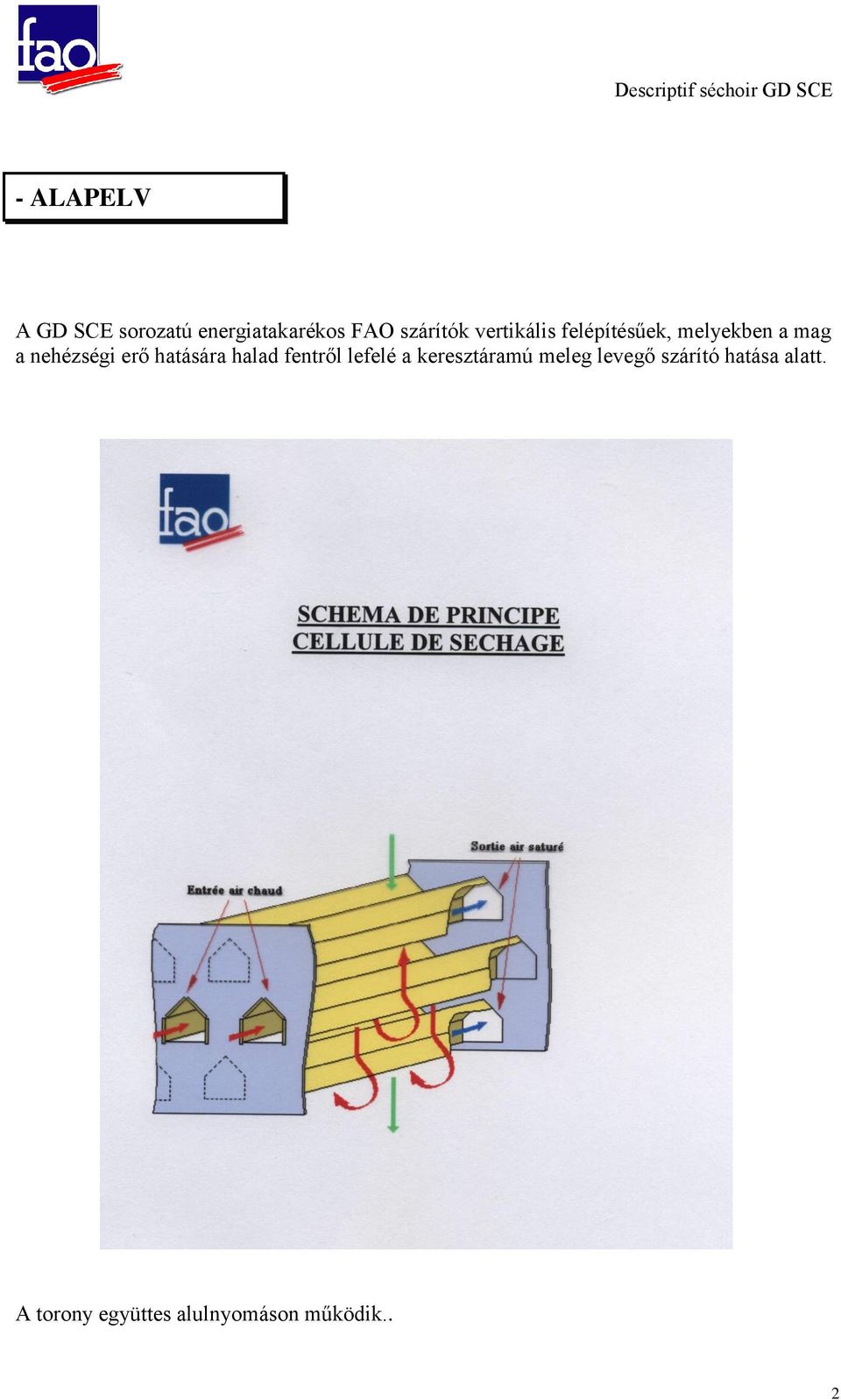

2 - ALAPELV A GD SCE sorozatú energiatakarékos FAO szárítók vertikális felépítésűek, melyekben a mag a nehézségi erő hatására halad fentről lefelé a keresztáramú meleg levegő szárító hatása alatt. A torony együttes alulnyomáson működik.. 2

3 ENERGIATAKARÉKOS SECHOIR ECONOMISEUR SZÁRÍTÓ GD MONO SCE TEMPERATURE GD SCE 3

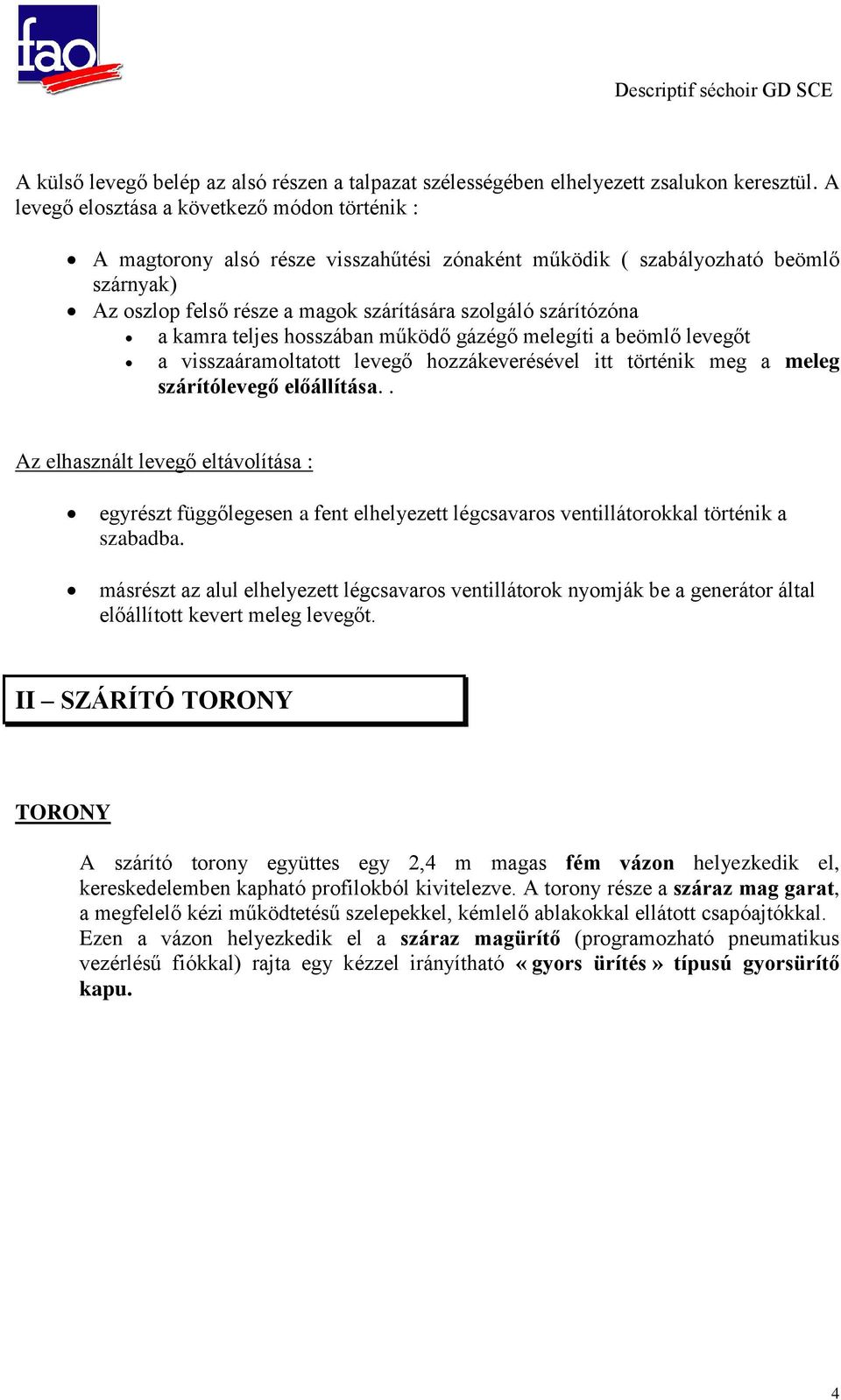

4 A külső levegő belép az alsó részen a talpazat szélességében elhelyezett zsalukon keresztül. A levegő elosztása a következő módon történik : A magtorony alsó része visszahűtési zónaként működik ( szabályozható beömlő szárnyak) Az oszlop felső része a magok szárítására szolgáló szárítózóna a kamra teljes hosszában működő gázégő melegíti a beömlő levegőt a visszaáramoltatott levegő hozzákeverésével itt történik meg a meleg szárítólevegő előállítása.. Az elhasznált levegő eltávolítása : egyrészt függőlegesen a fent elhelyezett légcsavaros ventillátorokkal történik a szabadba. másrészt az alul elhelyezett légcsavaros ventillátorok nyomják be a generátor által előállított kevert meleg levegőt. II SZÁRÍTÓ TORONY TORONY A szárító torony együttes egy 2,4 m magas fém vázon helyezkedik el, kereskedelemben kapható profilokból kivitelezve. A torony része a száraz mag garat, a megfelelő kézi működtetésű szelepekkel, kémlelő ablakokkal ellátott csapóajtókkal. Ezen a vázon helyezkedik el a száraz magürítő (programozható pneumatikus vezérlésű fiókkal) rajta egy kézzel irányítható «gyors ürítés» típusú gyorsürítő kapu. 4

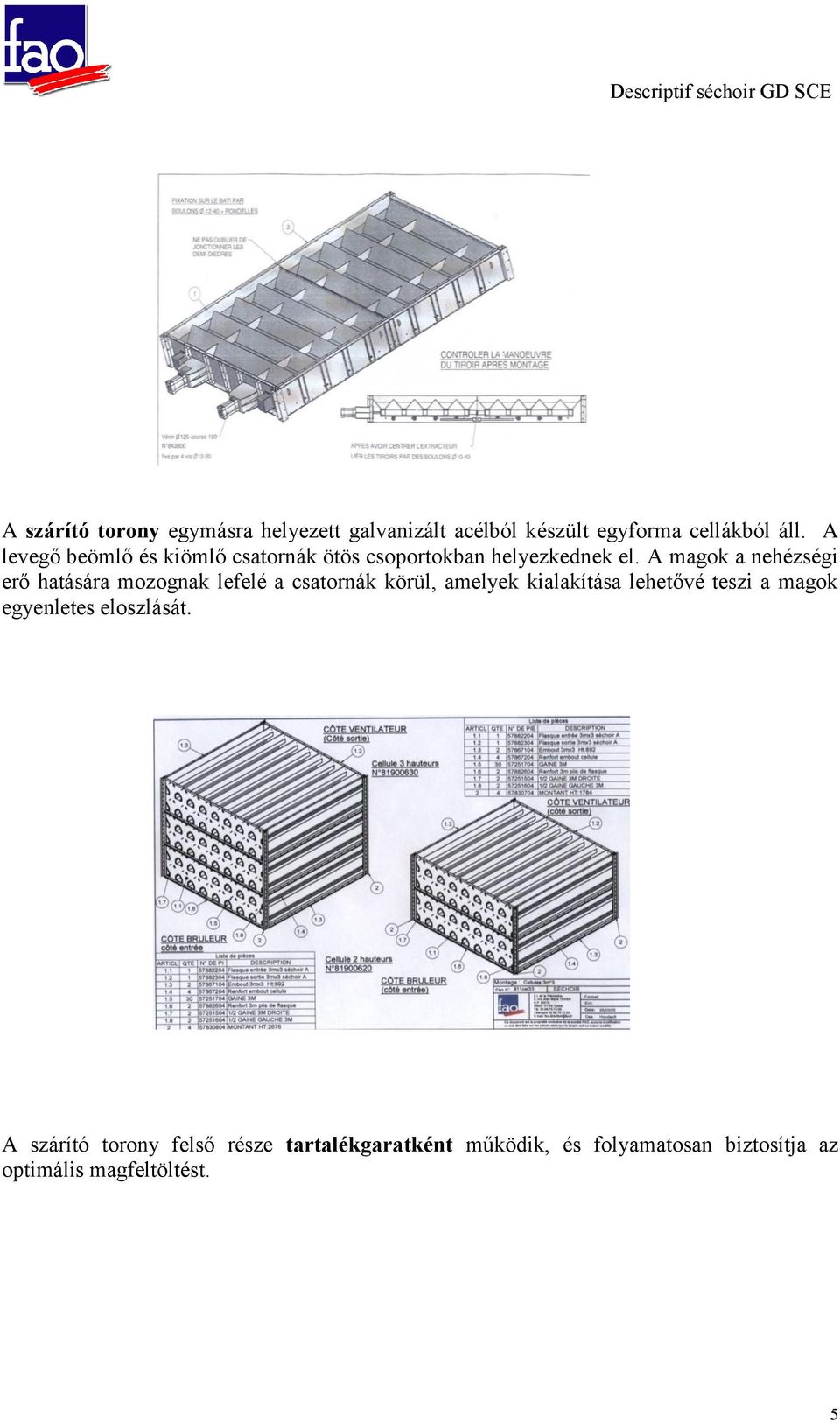

5 A szárító torony egymásra helyezett galvanizált acélból készült egyforma cellákból áll. A levegő beömlő és kiömlő csatornák ötös csoportokban helyezkednek el. A magok a nehézségi erő hatására mozognak lefelé a csatornák körül, amelyek kialakítása lehetővé teszi a magok egyenletes eloszlását. A szárító torony felső része tartalékgaratként működik, és folyamatosan biztosítja az optimális magfeltöltést. 5

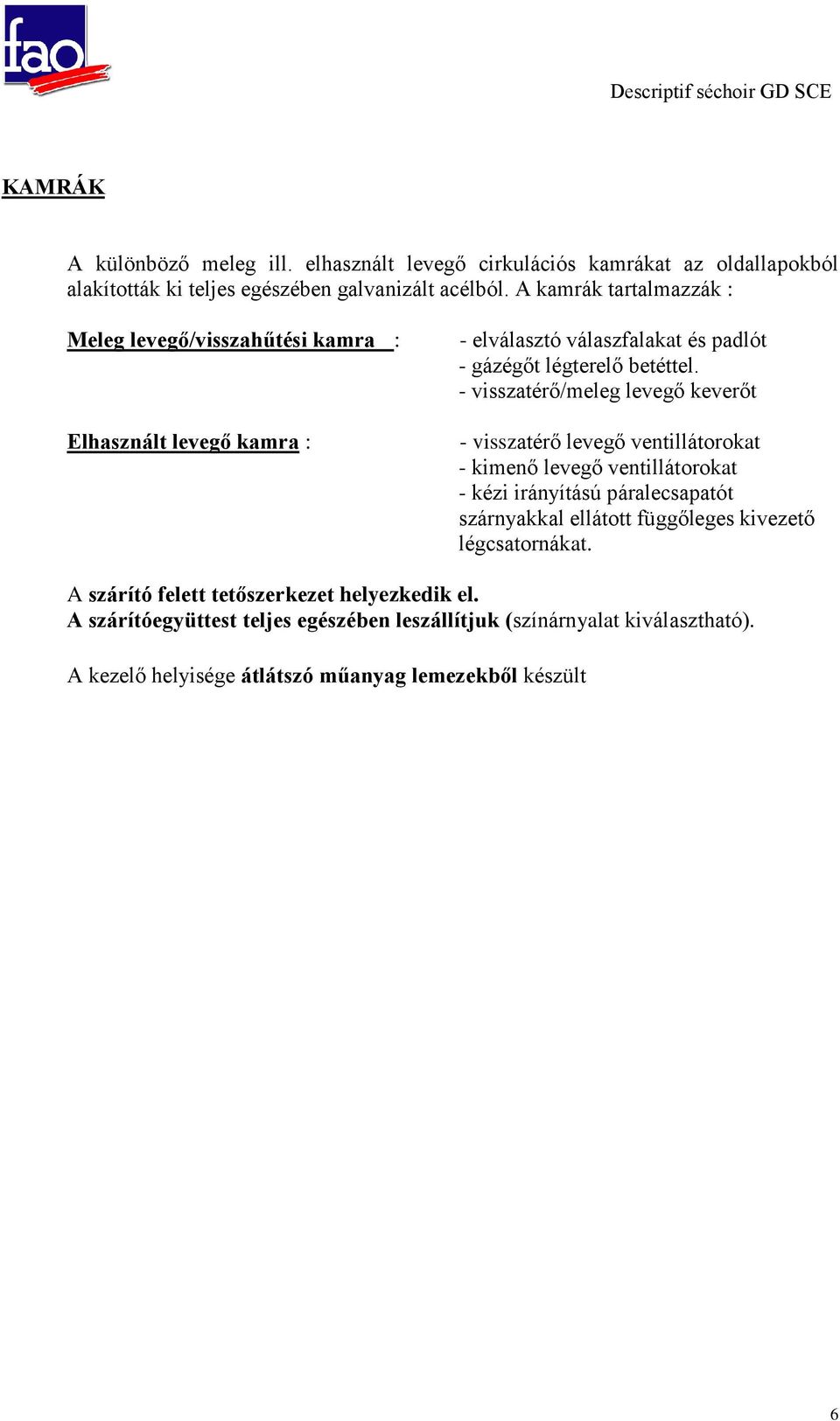

6 KAMRÁK A különböző meleg ill. elhasznált levegő cirkulációs kamrákat az oldallapokból alakították ki teljes egészében galvanizált acélból. A kamrák tartalmazzák : Meleg levegő/visszahűtési kamra : Elhasznált levegő kamra : - elválasztó válaszfalakat és padlót - gázégőt légterelő betéttel. - visszatérő/meleg levegő keverőt - visszatérő levegő ventillátorokat - kimenő levegő ventillátorokat - kézi irányítású páralecsapatót szárnyakkal ellátott függőleges kivezető légcsatornákat. A szárító felett tetőszerkezet helyezkedik el. A szárítóegyüttest teljes egészében leszállítjuk (színárnyalat kiválasztható). A kezelő helyisége átlátszó műanyag lemezekből készült 6

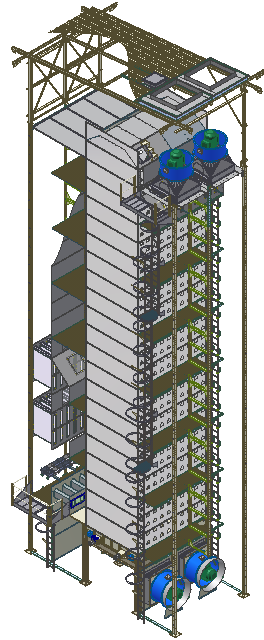

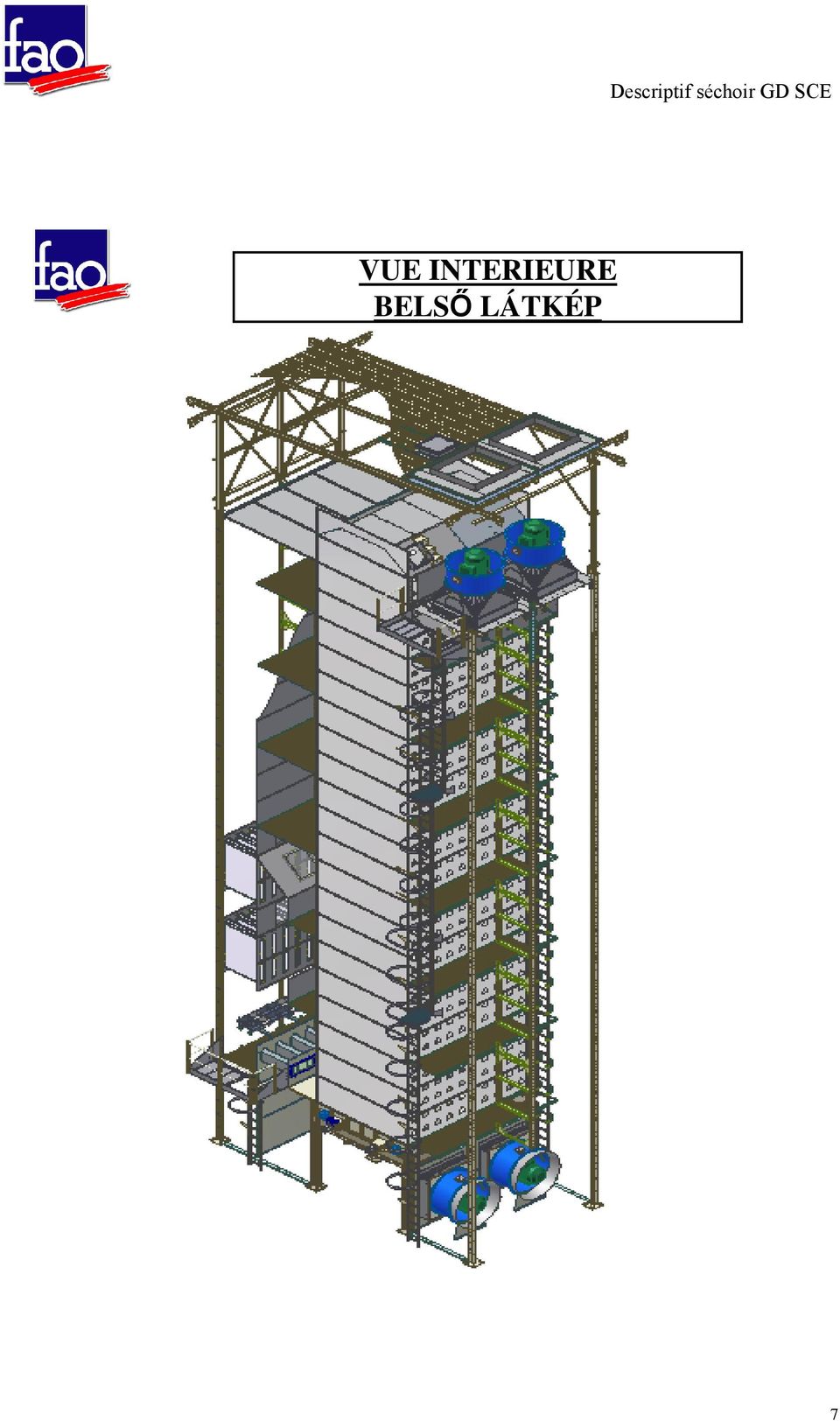

7 VUE INTERIEURE BELSŐ LÁTKÉP 7

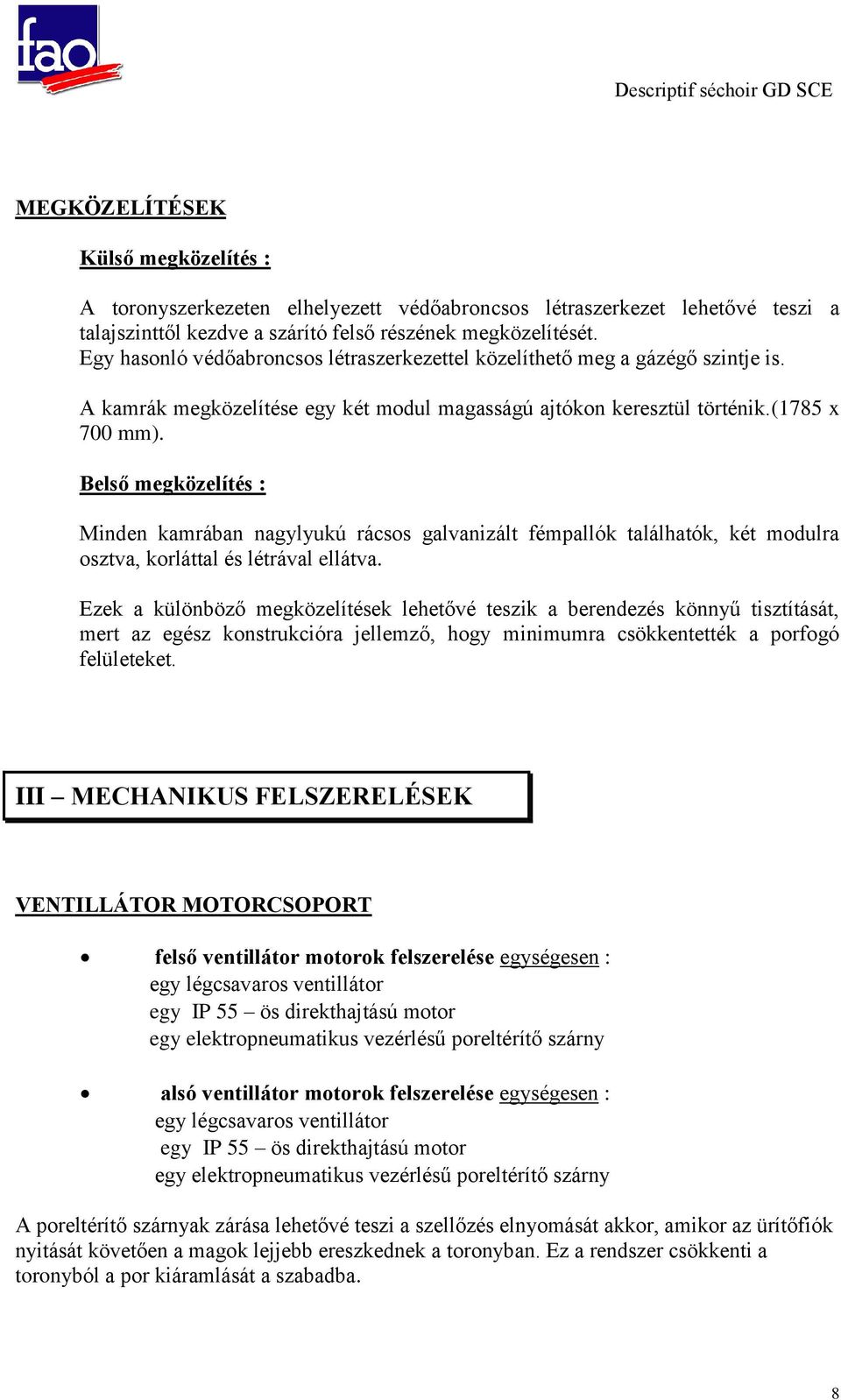

8 MEGKÖZELÍTÉSEK Külső megközelítés : A toronyszerkezeten elhelyezett védőabroncsos létraszerkezet lehetővé teszi a talajszinttől kezdve a szárító felső részének megközelítését. Egy hasonló védőabroncsos létraszerkezettel közelíthető meg a gázégő szintje is. A kamrák megközelítése egy két modul magasságú ajtókon keresztül történik.(1785 x 700 mm). Belső megközelítés : Minden kamrában nagylyukú rácsos galvanizált fémpallók találhatók, két modulra osztva, korláttal és létrával ellátva. Ezek a különböző megközelítések lehetővé teszik a berendezés könnyű tisztítását, mert az egész konstrukcióra jellemző, hogy minimumra csökkentették a porfogó felületeket. III MECHANIKUS FELSZERELÉSEK VENTILLÁTOR MOTORCSOPORT felső ventillátor motorok felszerelése egységesen : egy légcsavaros ventillátor egy IP 55 ös direkthajtású motor egy elektropneumatikus vezérlésű poreltérítő szárny alsó ventillátor motorok felszerelése egységesen : egy légcsavaros ventillátor egy IP 55 ös direkthajtású motor egy elektropneumatikus vezérlésű poreltérítő szárny A poreltérítő szárnyak zárása lehetővé teszi a szellőzés elnyomását akkor, amikor az ürítőfiók nyitását követően a magok lejjebb ereszkednek a toronyban. Ez a rendszer csökkenti a toronyból a por kiáramlását a szabadba. 8

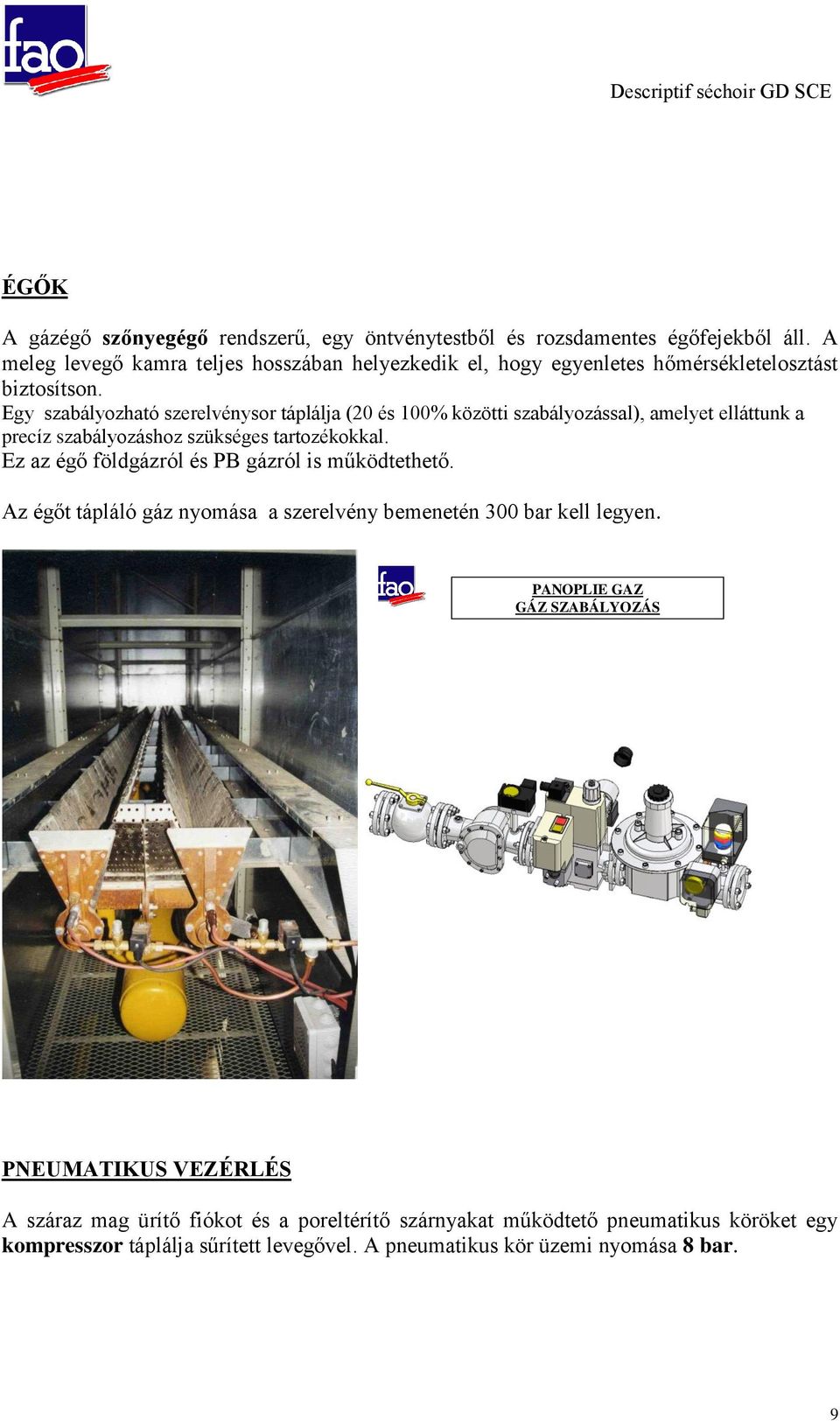

9 ÉGŐK A gázégő szőnyegégő rendszerű, egy öntvénytestből és rozsdamentes égőfejekből áll. A meleg levegő kamra teljes hosszában helyezkedik el, hogy egyenletes hőmérsékletelosztást biztosítson. Egy szabályozható szerelvénysor táplálja (20 és 100% közötti szabályozással), amelyet elláttunk a precíz szabályozáshoz szükséges tartozékokkal. Ez az égő földgázról és PB gázról is működtethető. Az égőt tápláló gáz nyomása a szerelvény bemenetén 300 bar kell legyen. PANOPLIE GAZ GÁZ SZABÁLYOZÁS PNEUMATIKUS VEZÉRLÉS A száraz mag ürítő fiókot és a poreltérítő szárnyakat működtető pneumatikus köröket egy kompresszor táplálja sűrített levegővel. A pneumatikus kör üzemi nyomása 8 bar. 9

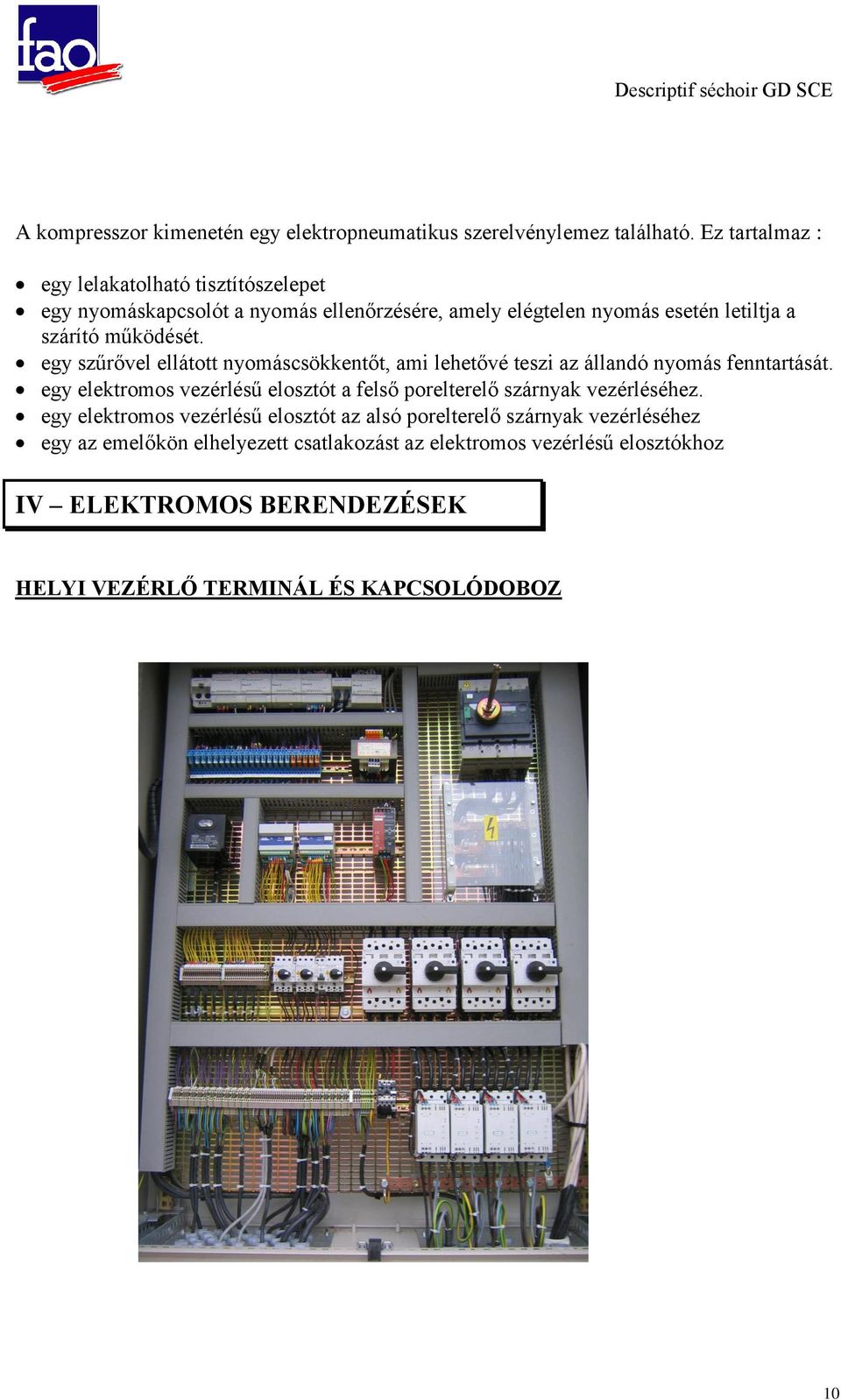

10 ARMOIRE EL ECTRIQU E Descriptif séchoir GD SCE A kompresszor kimenetén egy elektropneumatikus szerelvénylemez található. Ez tartalmaz : egy lelakatolható tisztítószelepet egy nyomáskapcsolót a nyomás ellenőrzésére, amely elégtelen nyomás esetén letiltja a szárító működését. egy szűrővel ellátott nyomáscsökkentőt, ami lehetővé teszi az állandó nyomás fenntartását. egy elektromos vezérlésű elosztót a felső porelterelő szárnyak vezérléséhez. egy elektromos vezérlésű elosztót az alsó porelterelő szárnyak vezérléséhez egy az emelőkön elhelyezett csatlakozást az elektromos vezérlésű elosztókhoz IV ELEKTROMOS BERENDEZÉSEK HELYI VEZÉRLŐ TERMINÁL ÉS KAPCSOLÓDOBOZ 10

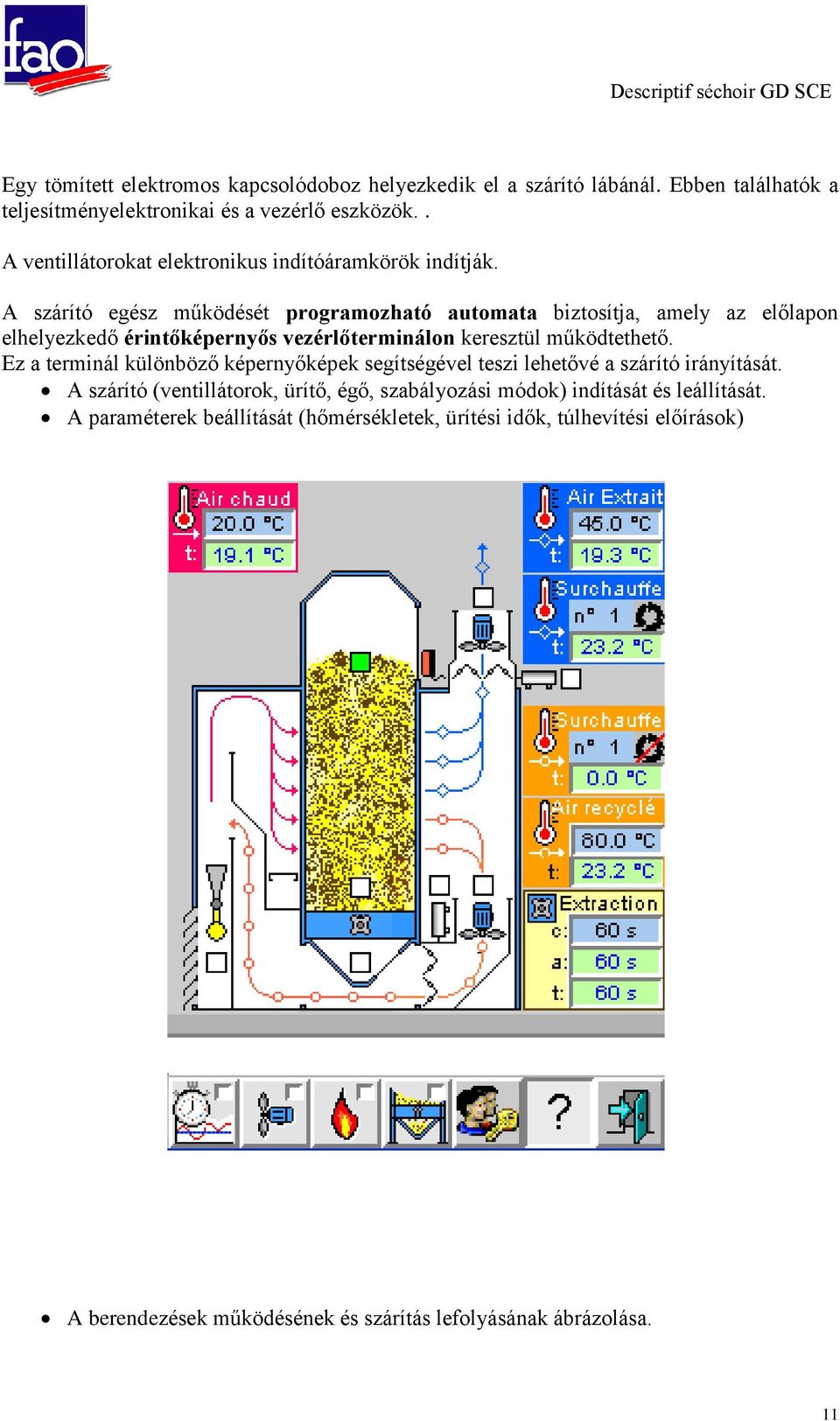

11 Egy tömített elektromos kapcsolódoboz helyezkedik el a szárító lábánál. Ebben találhatók a teljesítményelektronikai és a vezérlő eszközök.. A ventillátorokat elektronikus indítóáramkörök indítják. A szárító egész működését programozható automata biztosítja, amely az előlapon elhelyezkedő érintőképernyős vezérlőterminálon keresztül működtethető. Ez a terminál különböző képernyőképek segítségével teszi lehetővé a szárító irányítását. A szárító (ventillátorok, ürítő, égő, szabályozási módok) indítását és leállítását. A paraméterek beállítását (hőmérsékletek, ürítési idők, túlhevítési előírások) A berendezések működésének és szárítás lefolyásának ábrázolása. 11

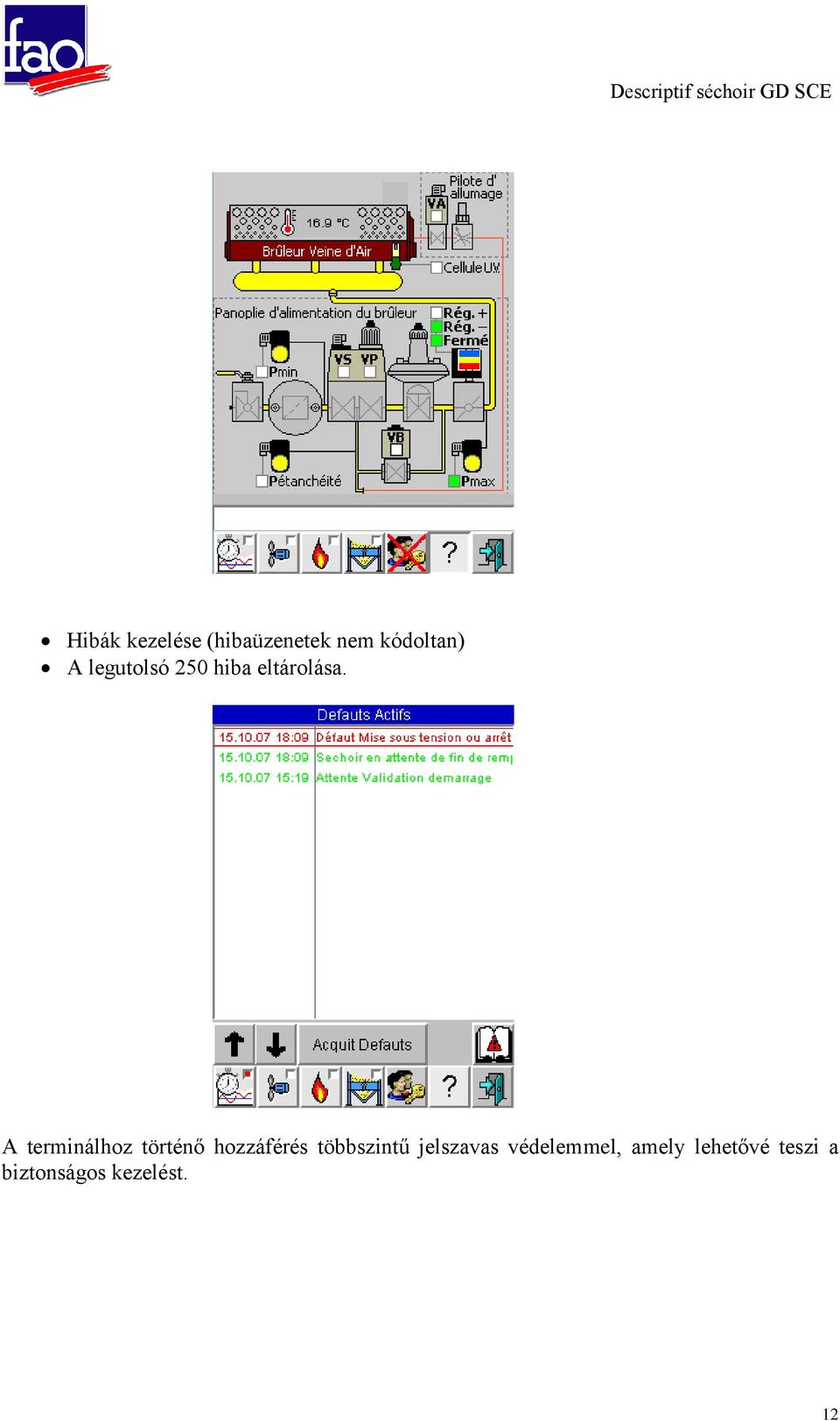

12 Hibák kezelése (hibaüzenetek nem kódoltan) A legutolsó 250 hiba eltárolása. A terminálhoz történő hozzáférés többszintű jelszavas védelemmel, amely lehetővé teszi a biztonságos kezelést. 12

13 ÉRZÉKELŐK A szárítás megfelelő lefolyását egy sor érzékelő teszi lehetővé, amelyek a különböző kamrákban találhatók. : Hőmérsékletszabályozás érzékelői : Egy Pt100 típusú érzékelő méri a hőmérsékletet a szárítás bemeneténél és közvetlenül vezérli a szárítókamrában lévő égőt.. Száraz mag nedvességszabályozás érzékelői : Egy a kimenő levegőben elhelyezett Pt100 típusú érzékelő és egy a visszatérő levegőben elhelyezett Pt100 típusú érzékelő vezérli a két ürítés között eltelt időintervallumot és ezzel szabályozza a távozó mag nedvességtartalmát. Az előirt értékeket a szárítási paraméterek függvényében pontosítják. A szabályozás a két ürítés között eltelt idő progresszív változtatásával történik. Tűzjelző érzékelők : Hőmérsékletérzékelő együttes érzékel minden abnormális hőmérsékletemelkedést a kimenő levegő kamrákban. Ezek az érzékelők négyzetrácsos elhelyezkedésben a kimenő levegő kamrák egészét behálózzák. Megtalálhatók még : a felső ventillátorok beszívó nyílásaiban az alsó ventillátorok beszívó nyílásaiban. Minden azonosított érzékelőnek saját hőmérsékleti előírása van. Ezek egyikének túllépése esetén az illető érzékelőt (érzékelőket) a rendszer azonosítja. A szárító távvezérlése révén a szárító teljes leállítása elérhető (szellőztetés, ürítés, égő és a poreltérítő szárnyak zárása). A hiba megszűnése utáni újraindítás csak azután valósulhat meg, ha a kezelő kézzel nyugtázza a hibát és a hőmérséklet újra az előírt érték alá csökken. Sűrített levegő nyomását ellenőrző érzékelő (manosztát), amely biztosítja, hogy a sűrített levegő nyomása elegendő legyen az ürítő fiók és a poreltérítő szárnyak korrekt működtetéséhez. Kapacitív nedves mag szintérzékelő, amely egy plexiüveg mögött helyezkedik el és ellenőrzi a szárító töltését és vezérli a nedves magforgalom kezelését. Száraz mag létét érzékelő kapacitív szonda, amely egy plexiüveg mögött helyezkedik el a száraz mag garaton és engedélyezi az ürítést, ha a garatok üresek.(magforgalom működik, garatok nincsenek eltömődve) 13

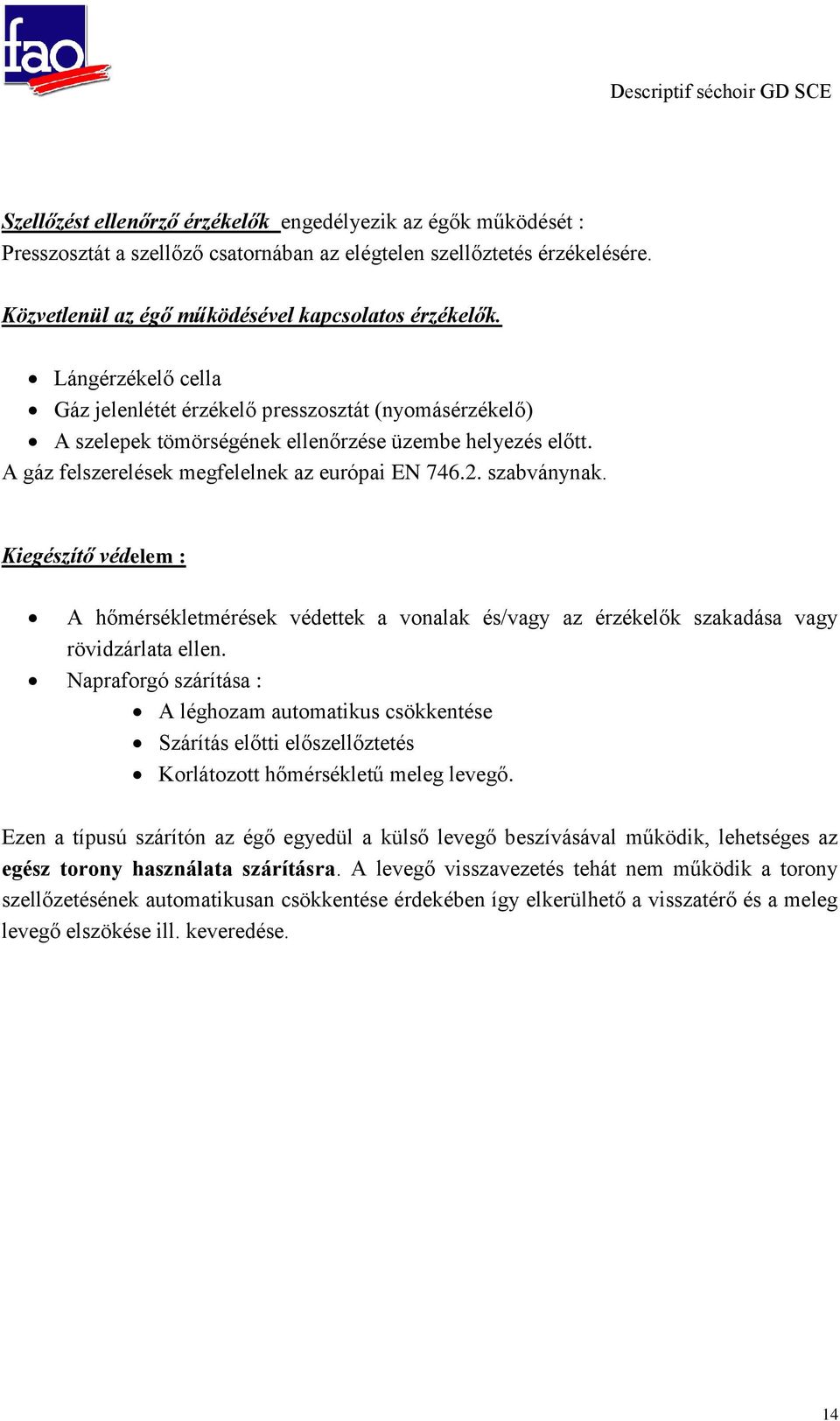

14 Szellőzést ellenőrző érzékelők engedélyezik az égők működését : Presszosztát a szellőző csatornában az elégtelen szellőztetés érzékelésére. Közvetlenül az égő működésével kapcsolatos érzékelők. Lángérzékelő cella Gáz jelenlétét érzékelő presszosztát (nyomásérzékelő) A szelepek tömörségének ellenőrzése üzembe helyezés előtt. A gáz felszerelések megfelelnek az európai EN szabványnak. Kiegészítő védelem : A hőmérsékletmérések védettek a vonalak és/vagy az érzékelők szakadása vagy rövidzárlata ellen. Napraforgó szárítása : A léghozam automatikus csökkentése Szárítás előtti előszellőztetés Korlátozott hőmérsékletű meleg levegő. Ezen a típusú szárítón az égő egyedül a külső levegő beszívásával működik, lehetséges az egész torony használata szárításra. A levegő visszavezetés tehát nem működik a torony szellőzetésének automatikusan csökkentése érdekében így elkerülhető a visszatérő és a meleg levegő elszökése ill. keveredése. 14

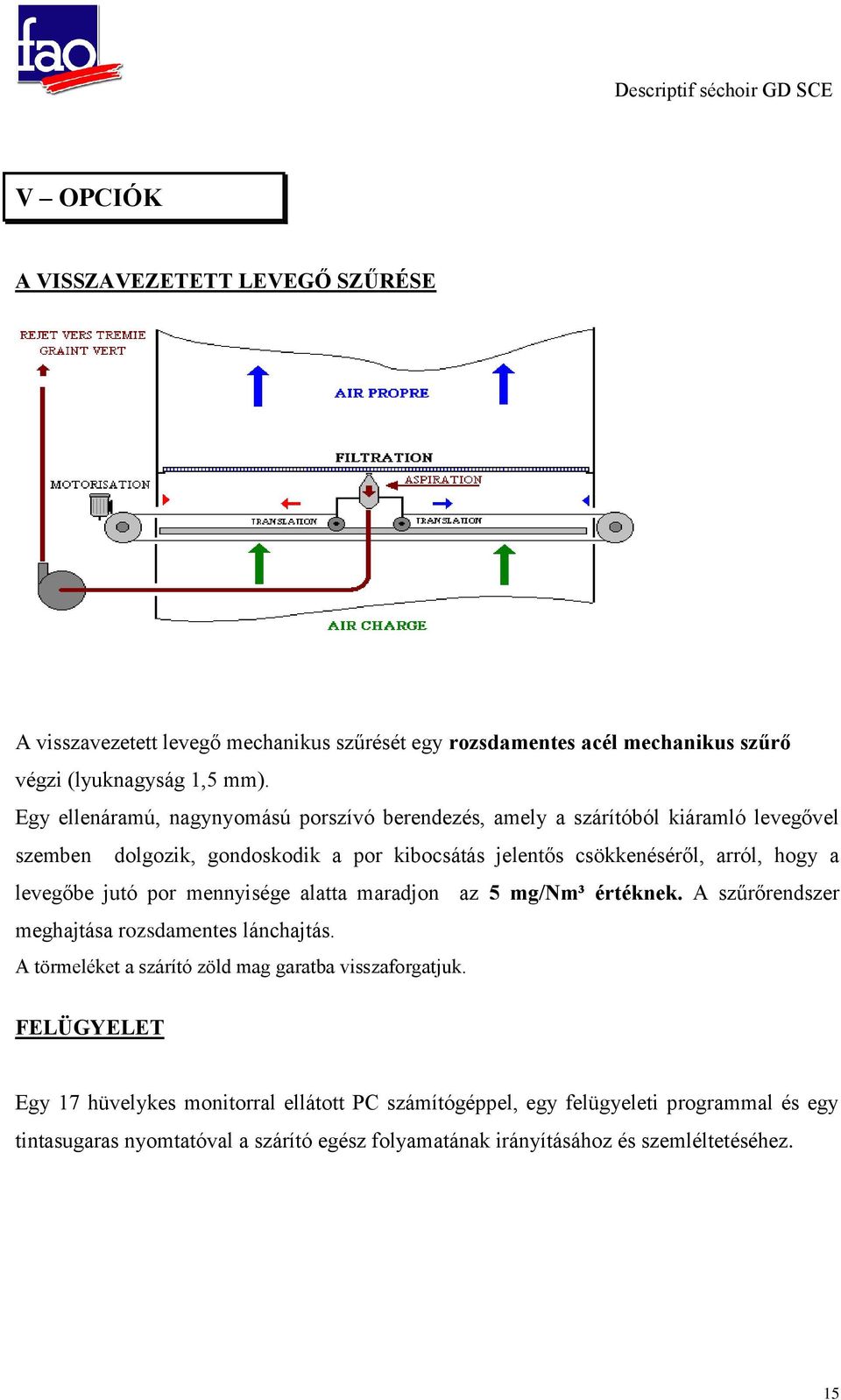

15 V OPCIÓK A VISSZAVEZETETT LEVEGŐ SZŰRÉSE A visszavezetett levegő mechanikus szűrését egy rozsdamentes acél mechanikus szűrő végzi (lyuknagyság 1,5 mm). FAO Fumé 5, rue Jean Marie TEXIER Z.I. de la Fréminière VITRE FRANCE Tél Fax Egy ellenáramú, nagynyomású porszívó berendezés, amely a szárítóból kiáramló levegővel szemben dolgozik, gondoskodik a por kibocsátás jelentős csökkenéséről, arról, hogy a levegőbe jutó por mennyisége alatta maradjon az 5 mg/nm³ értéknek. A szűrőrendszer meghajtása rozsdamentes lánchajtás. A törmeléket a szárító zöld mag garatba visszaforgatjuk. FELÜGYELET Egy 17 hüvelykes monitorral ellátott PC számítógéppel, egy felügyeleti programmal és egy tintasugaras nyomtatóval a szárító egész folyamatának irányításához és szemléltetéséhez. 15

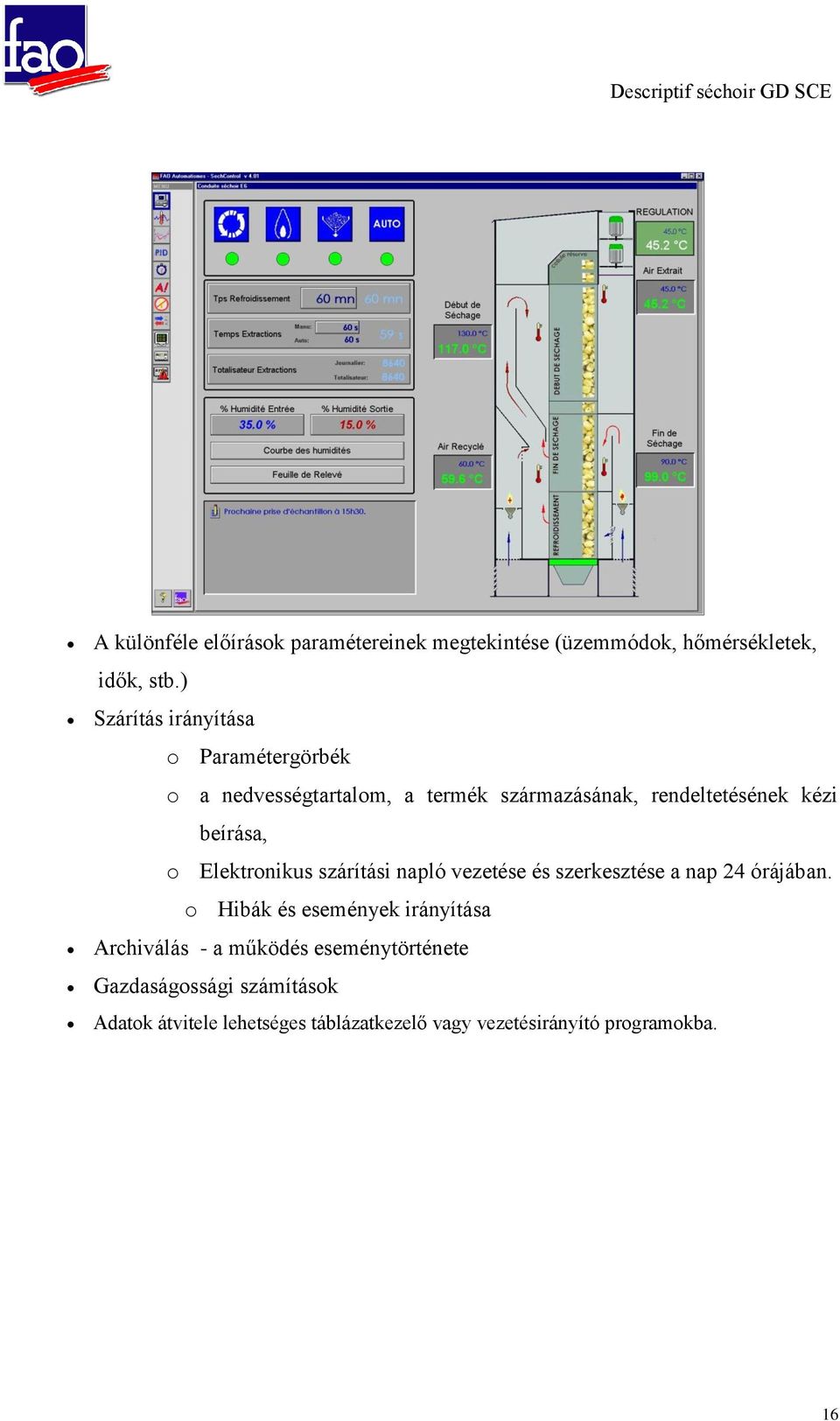

16 A különféle előírások paramétereinek megtekintése (üzemmódok, hőmérsékletek, idők, stb.) Szárítás irányítása o Paramétergörbék o a nedvességtartalom, a termék származásának, rendeltetésének kézi beírása, o Elektronikus szárítási napló vezetése és szerkesztése a nap 24 órájában. o Hibák és események irányítása Archiválás - a működés eseménytörténete Gazdaságossági számítások Adatok átvitele lehetséges táblázatkezelő vagy vezetésirányító programokba. 16

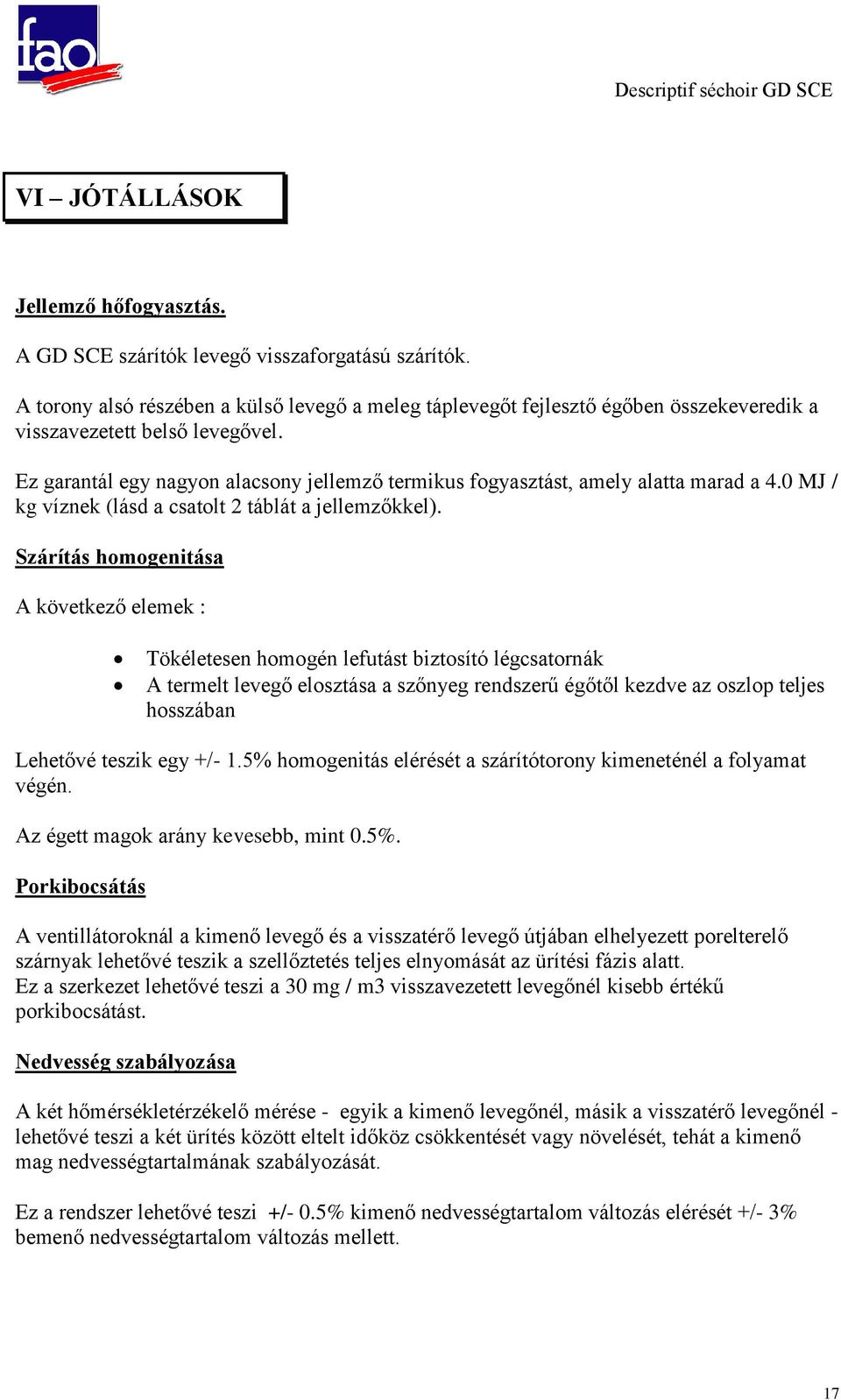

17 VI JÓTÁLLÁSOK Jellemző hőfogyasztás. A GD SCE szárítók levegő visszaforgatású szárítók. A torony alsó részében a külső levegő a meleg táplevegőt fejlesztő égőben összekeveredik a visszavezetett belső levegővel. Ez garantál egy nagyon alacsony jellemző termikus fogyasztást, amely alatta marad a 4.0 MJ / kg víznek (lásd a csatolt 2 táblát a jellemzőkkel). Szárítás homogenitása A következő elemek : Tökéletesen homogén lefutást biztosító légcsatornák A termelt levegő elosztása a szőnyeg rendszerű égőtől kezdve az oszlop teljes hosszában Lehetővé teszik egy +/- 1.5% homogenitás elérését a szárítótorony kimeneténél a folyamat végén. Az égett magok arány kevesebb, mint 0.5%. Porkibocsátás A ventillátoroknál a kimenő levegő és a visszatérő levegő útjában elhelyezett porelterelő szárnyak lehetővé teszik a szellőztetés teljes elnyomását az ürítési fázis alatt. Ez a szerkezet lehetővé teszi a 30 mg / m3 visszavezetett levegőnél kisebb értékű porkibocsátást. Nedvesség szabályozása A két hőmérsékletérzékelő mérése - egyik a kimenő levegőnél, másik a visszatérő levegőnél - lehetővé teszi a két ürítés között eltelt időköz csökkentését vagy növelését, tehát a kimenő mag nedvességtartalmának szabályozását. Ez a rendszer lehetővé teszi +/- 0.5% kimenő nedvességtartalom változás elérését +/- 3% bemenő nedvességtartalom változás mellett. 17

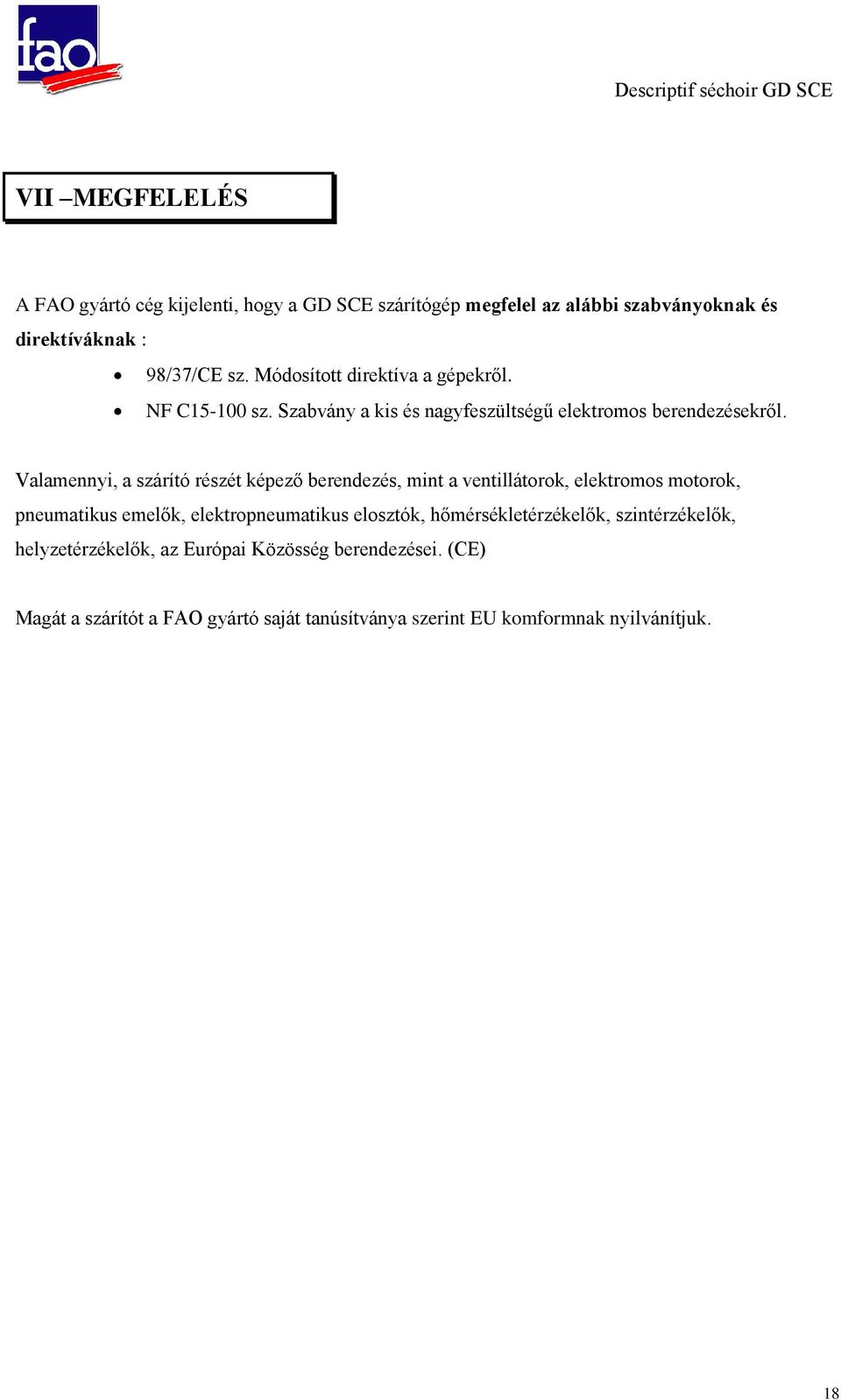

18 VII MEGFELELÉS A FAO gyártó cég kijelenti, hogy a GD SCE szárítógép megfelel az alábbi szabványoknak és direktíváknak : 98/37/CE sz. Módosított direktíva a gépekről. NF C sz. Szabvány a kis és nagyfeszültségű elektromos berendezésekről. Valamennyi, a szárító részét képező berendezés, mint a ventillátorok, elektromos motorok, pneumatikus emelők, elektropneumatikus elosztók, hőmérsékletérzékelők, szintérzékelők, helyzetérzékelők, az Európai Közösség berendezései. (CE) Magát a szárítót a FAO gyártó saját tanúsítványa szerint EU komformnak nyilvánítjuk. 18
