Tökmagmosó gépek Tökmagszárító gépek Tökmagpolírozó gépek MAGYAR TERMÉK

Átírás

1 MAGYAR TERMÉK Tökmagmosó gépek Tökmagszárító gépek Tökmagpolírozó gépek

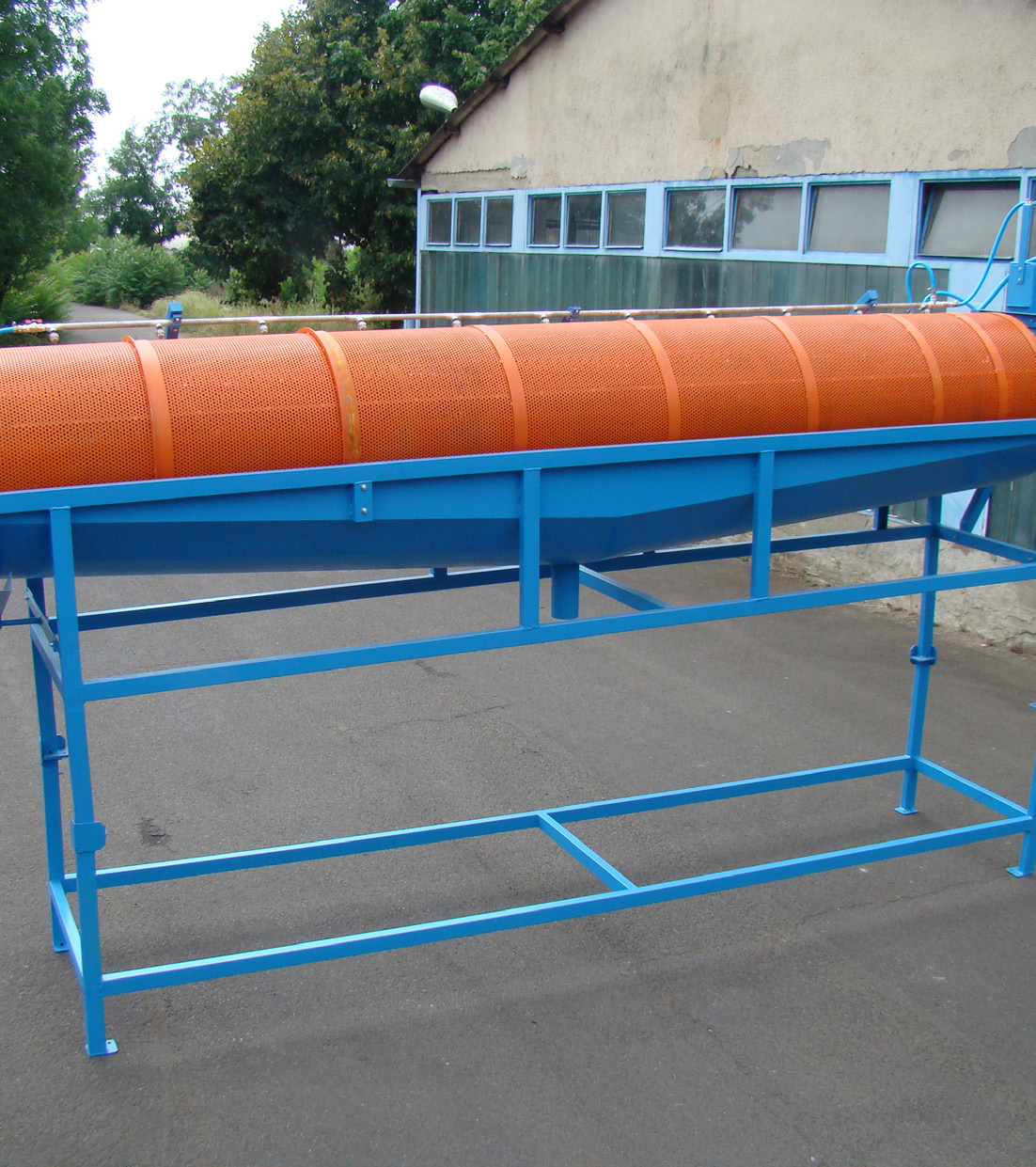

2 TÖKMAGMOSÓ GÉPEK A berendezések alkalmasak az ipari célra termelt héjnélküli és héjas tökmag mosására. TMM-5 ÉS A TMM-6 TÍPUSÚ TÖKMAGMOSÓ BERENDEZÉSEK A mosó fő jellemzői: A tisztítandó mag a beöntő garatból a belső dobba kerül, ahol a tökmagnál nagyobb méretű darabok leválasztódnak. A mag áthullik a külső dobba, ahol leválasztódik a maghoz tapadó kocsonnyás anyag. A perforált, két dobos megoldás és az intenzív, szabályozható vízpermet hatékony mosást biztosít. A vízpermet kívülről és belülről éri a tisztítandó magokat. - A dob hossza által elhelyezhető fúvókák száma intenzív tisztítást eredményez ezáltal a szárításhoz kevesebb energia felhasználása szükséges. - A dob hosszában elhelyezkedő fúvókák mennyisége intenzív tisztítást eredményez, ezáltal a szárításhoz kevesebb energia szükséges.

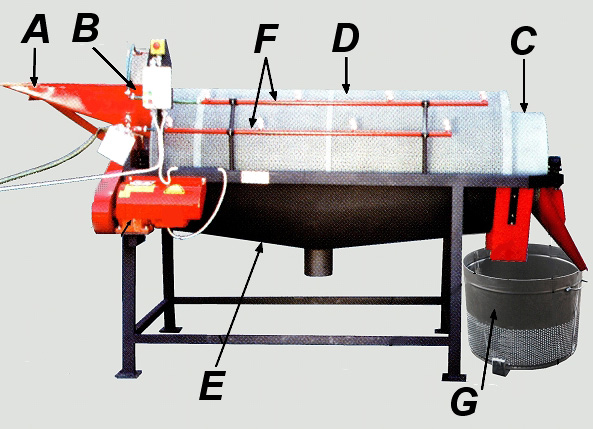

3 MŰSZAKI ADATOK Típus TMM-5 TMM-6 Hosszúság: (mm) Szélessége: (mm) Magassága: (mm) Tömege: (kg) Motorteljesítménye: (kw) 0,37 0,75 Motorfordulatszám: 1/perc Elektromos igény: (Volt) 3x400 3x400 Dobok hossza külső, belső: (mm) 2500/ /4570 Belső dob perforáció mérete, átmérő: (mm) Vízhálózat igény (bar) / m 3 /óra 3/min: 1,6 3/min: 3,5 Szennyvízelvezetési csonk átmérője: (mm) Mosó teljesítménye: (tonna/óra) 2 3,2 TM-2003 TÍPUSÚ TÖKMAGMOSÓ GÉP A mosás két fázison keresztül valósul meg. Az első fázis a magok vízsugárral történő mosása, amikor a berendezés a magról lemossa a rárakódott belső lágyrészeket, miközben az egyéb maradékanyagokat szelektálja a tökmagoktól. A második fázis a szikkasztás a perforált edényekben. A berendezés működése: A mosásra beszállított tökmagot zsákostól kell a garatba (A) fektetni. A garat végén lévő zárólappal (B) lehet az anyagáramot szabályozni. Innen az anyag a belső dobba kerül (C). Forgás közben a tökmag áthullik a külső dobba (D) és annak végén távozik. A két dob egy közöstengelyen helyezkedik el amely a váz két végén van csapágyazva. A dobokat láncáttételen keresztül egy hajtóműves villanymotor hajtja. A nagyobb béldarabok a belső dobon maradnak és annak végén távoznak, míg a magról lemosott finomabb bélanyag a külső dobon is átjut, és az alsó gyűjtővályúban (E) gyűlik össze ahonnan az elhasznált vízzel együtt távozik. A magon lévő nyálka lemosását a garatba és a dobra permetezett víz végzi. A szórócsövek (F) a bilincsek lazítása után elfordíthatóak, így a permetezés iránya állítható. A vízmennyiséget a csapok részleges zárásával szabályozhatjuk. A megmosott tökmag felfogására és szikkasztására két perforált (G) edény szolgál.

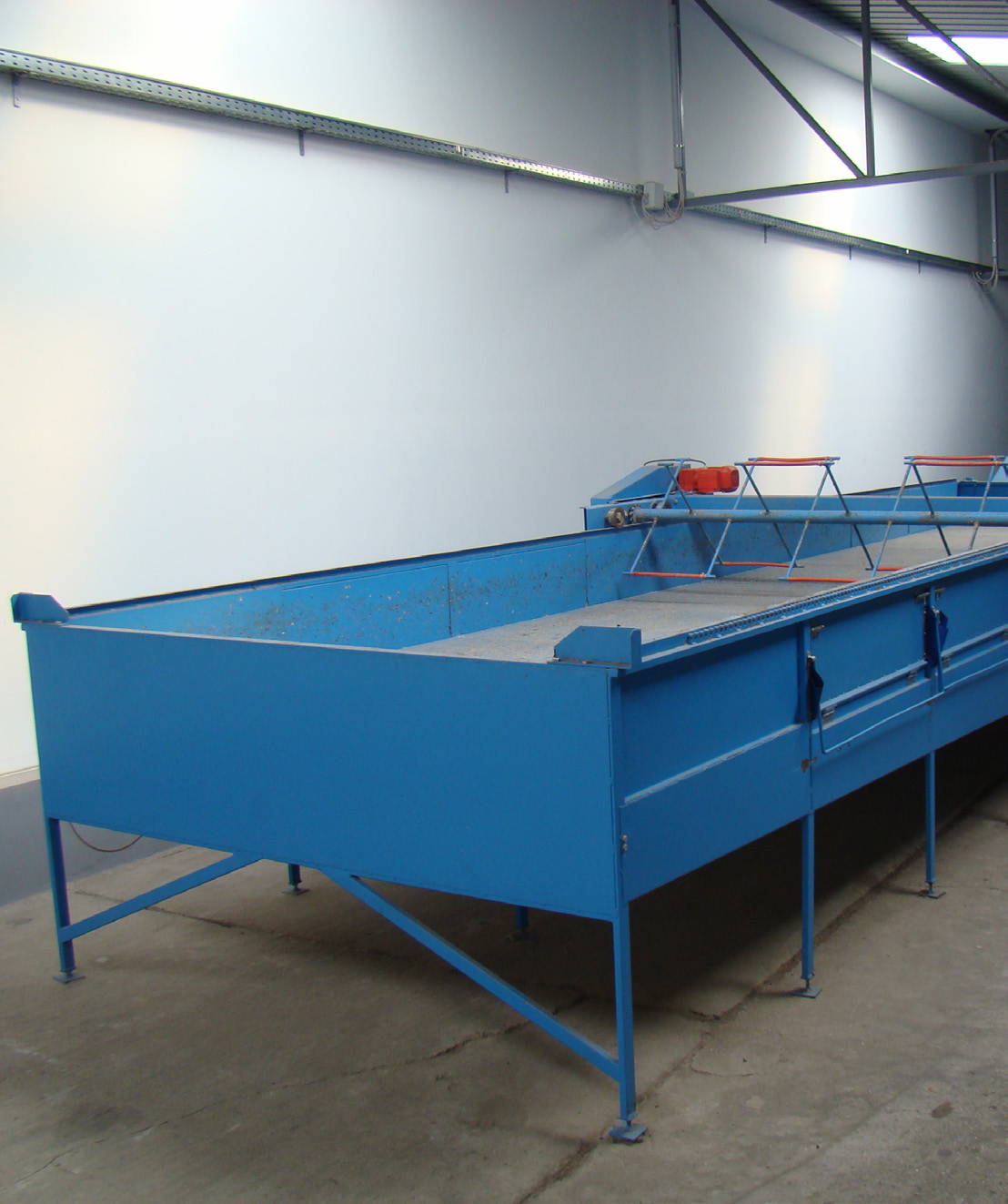

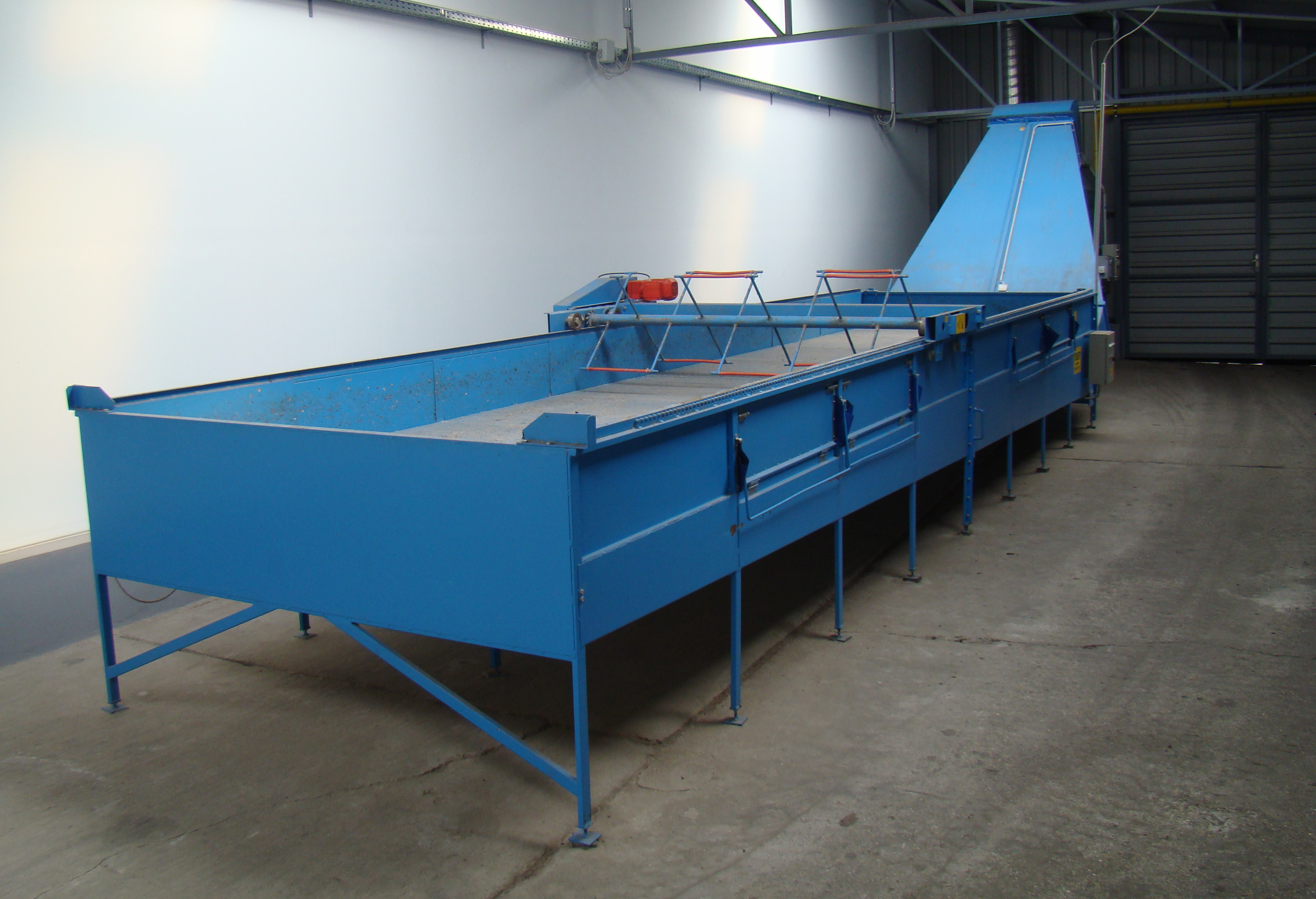

4 Tartozékként a tökmag feldolgozásához és szikkasztásához két perforált gyűjtőedényt szállítunk. MŰSZAKI ADATOK Típus TM 2003 Hosszúság: (mm) 3180 Szélessége: (mm) 1350 Magassága: (mm) 1670 Tömege: (kg) 245 Motorteljesítménye: (kw) 0,37 Motorfordulatszám: 1/perc 27 Elektromos igény: 400 V vagy 230 V A tökmagmosó berendezések működtetéseinek feltételei: A gép üzemeltetéséhez hálózati víz és elektromos csatlakozás, illetve az elhasznált víz elvezetésének biztosítása szükséges. A tökmag feldolgozásához és szikkasztásához két perforált gyűjtőedényt szállítunk. A tökmagmosó berendezések alkalmazásainak előnyei: Alkalmazásának előnye, hogy kb. 30 % kal csökkenti a szárítási költségeket és növeli a betakarított tökmag tisztasági fokát, esztétikumát, piacképességét. Egyszerű felépítés, könnyű kezelhetőség. TÖKMAGSZÁRÍTÓ BERENDEZÉSEK: Műszaki leírás: A berendezések alkalmasak héjnélküli és héjas tökmag, de egyéb magok, fűszernövények szárítására is. A mag nedvesség tartalmát tárolhatósági szintre (kb. 55%-ról 9%-ra )csökkenti. A szárítók az alábbi főbb részeket tartalmazzák: - Szárító asztalt a letároláshoz szükséges oldalajtókkal. - A szükséges teljesítményű, légszűrővel ellátott hőlégfúvót. - A szárítóasztalt és a hőlégfúvót összekötő légcsatornát. - Az elektromos vezérlés. - A keverő szerkezet egyenletes szárítást eredményez. - Megoldható csak az asztal egy részét betöltő mennyiség szárítása is. - A szárítási hőmérséklet programozható, egy tizedes pontossággal szabályozható (égő vezérlés). - Indirekt fűtési móddal szárít, tehát a füstgázok nem érintik a szárítandó anyagot. - Energiatakarékos üzemeltetés. - A gépi működtetésű keverő szerkezet egyenletes szárítást biztosít. - A lenyitható ajtók megkönnyítik a szárított anyag kitárolását. - A berendezés biztonságáról a htároló és a szbályozó termosztát gondoskodik.

5 Tartozékok - Magkeverő szerkezet - Finom hőmérséklet szabályzó - TZS-2 Zsákoló garat (1db)

6 MŰSZAKI ADATOK Típus TSZ2-140 TSZ3-210 Asztalméret szélesség, hosszúság: (mm) 2000x x12000 Gépméret hosszúság, szélesség, magasság: (mm) 12620x2550x x2550x3315 Helyigény hosszúság, szélesség: (mm) 13520x x4000 Asztal hasznos térfogat: (m 3 ) 5 7,5 Beépített hőteljesítmény: (kw) Felrakható nedves mag max.: (t) 3,5 5,25 Várható szárazanyag kihozatal max. töltet esetén 47 % vízlevonással: (t) 1,9 2,8 Szárítási időtartam 47 % vízelvonással (óra): Tüzelőanyag fajta: Földgáz, PB-olaj Földgáz, PB-olaj Villamos teljesítmény igény: Keverő: 3x400V (kw) 1 1 Hőlégfúvó: 3x400V (kw) 4,5 4,5 Füstgáz elvezetés csatlakoztatása (átmérő: mm-ben) Szárítási hőmérséklet optimálisra állítható, ajánlott hőmérséklet (Celsius fok) Maradó nedvesség tartalom ajánlott értéke (%) Opcionális egység: A szárító berendezésekhez rendelhető motoros működtetésű lehúzó is, mely megkönnyíti a szárított anyag lehúzását. Ezzel az egységgel rendelkező berendezések típusjele TSZ2-140K, TSZ3-210K. KBK-350 kerekes billenő konténer a mosott, vizes mag csepegtetését, szállítását és kézi, vagy motoros targonca alkalmazásával a szárítóasztalra való magfelrakást, illetve a mag asztalról való leürítését segíti. Hasznos, a kézimunkát könnyítő kiegészítő eszköz a tökmagmosó és a szárítóasztal közötti anyagmozgatásnál. A konténerbe 0,35 m3 magot lehet elhelyezni, nedves mag esetén ennek tömege 300 kg.

7 TP-2003 TÍPUSÚ TÖKMAGPOLÍROZÓ GÉP A berendezés alkalmazási területe az étkezési célra termelt tökmag polírozása. A gép a tökmag szárítása utáni tisztítással növeli a mag minőségi kategóriáját, esztétikumát. Az új fejlesztésűgép kefés rendszerű, amely a tökmagon lévő vékony selymes hártyát távolítja el. Ezzel lényeges minőségi javulás érhető el. Munkateljesítménye max kg/óra. A polírozás intenzitását a tökmagáteresztés sebességének változtatásával állíthatjuk. A kefék forgási sebességét fokozat nélkül, frekvenciaváltóval lehet szabályozni az optimális értékre. Ennek a berendezésnek a használata a mosás, szárítás fázisok végrehajtása után célszerű. Abban az esetben, ha a magvak mosás nélkül lettek szárítva, a hatásfok nagyon alacsony lesz. Megnevezés Hossza: Szélesség: Magassága: Tömeg: Motorfordulat: Motorteljesítmény: Teljesítmény: TP mm 1360 mm 2465 mm 385 kg /perc 5,5 kw 3000 kg/óra

8 KREATÍV OFFICE KFT. MEZÕGAZDASÁGI GÉPEK KERESKEDELME H-8000 Székesfehérvár, Zsombolyai utca 22. Értékesítési vezetõ: Jenei Ádám Tel.: & Honlap:
