1 Menedzselhető Switch Gyors Telepítési Útmutató ST-3208, ST-3216, ST-3224, ST-3310, ST-3310GF, ST-3324, ST-3324G, ST-3324GF, ST-3326, ST-3326M, ST-3326GF, ST-3328, ST-3328M, ST-3328GF, PE-6310H, PE-6310, PE-6310GFH, PE-6310GF, PE-6326, PE-6328

2 Tartalomjegyzék 1. A csomag tartalma Hardver Biztonsági Előírások Az eszköz telepítése Csatlakozás Hibaelhárítás... 9 Függelék: A... 11

3 1. A csomag tartalma Ellenőrizze, hogy a csomag tartalmazza az összes képen felsorolt elemet. Az egyszerűség kedvéért ebben az útmutatóban a PE-6328-as modellt vesszük alapul. 2. Hardvare 2.1 Előlap LED Funkciók Figyelem! A táblázatban szereplő állapotjelző LED-ek nem minden Switch-en találhatóak meg. Ellenőrizze le, hogy az ön által használt Switch-en, milyen LED-ek vannak. LED Állapot Funkció Világít Bekapcsolva. PWR Nem világít Kikapcsolva. SYS (/CPU) Világít A Switch megfelelően működik. Nem világít A Switch nem megfelelően működik. LINK/ACT (1- Az adott port csatalakoztatva van, de nincs Világít 8/16/24; 9X- adatforgalom. 10X; 1X- Villog Az adott port-on adatforgalom van. 26X/28X/) Nem Világít Az adott port-on nincs eszköz csatlakoztatva. 10/100M (/1000M) Villog Nem világít Az adott port-on 100Mbps (/1000Mbps)-es hálózati eszköz van csatlakoztatva. Az adott port-on 10Mbps (/10/100Mbps)-es hálózati eszköz van csatlakoztatva vagy nincs csatlakoztatva eszköz. 1

4 Port jellemzők Modell 10/100Mbp s RJ45 Port 10/100/1000M bps RJ45 Port SFP Port PoE Port Console Port ST / / / 1 ST / / / 1 ST / / / 1 ST / 1 ST-3310GF / 10 2 / 1 ST / / / 1 ST-3324G / 24 / / 1 ST-3324GF / 24 2 / 1 ST / 1 ST-3326M / 1 ST-3326GF / 26 2 / 1 ST / 1 ST-3328M / 1 ST-3328GF / 28 4 / 1 PE-6310H PE PE-6310GFH / PE-6310GF / PE PE /100Mbps RJ45 Port 10Mbps/100Mbps/1000Mbps-es sávszélességű hálózati eszközök csatlakoztatására alkalmas. SFP Port SFP modul telepítését teszi lehetővé a következő modellek esetén: ST-3310, ST- 3310GF, ST-3324, ST-3326, ST-3326M, ST-3326GF, ST-3328, ST-3328M, ST- 3328GF, PE-6310, PE-6310H, PE-6326, PE Ezek a modellek rendelkeznek SFP fogadó portal, amelyek megegyeznek a készülékek 10/100/1000Mbps RJ45 Portjaival. Console Port Alkalmas a számítógép serial portal való csatlakozásra különböző ellenőrzések és beállítások elvégzéshez. 2

5 2.2 Hátlap Elektromos csatakozó Dugja be a tápkábel csatlakozó hüvely végét a fenti ábrán jelzett helyre, míg a másik villás végét, pedig a hálózatba. Ellenőrizze, hogy a hálózati paraméterek megfelelnek az előírtaknak: 100V~240V, 50/60Hz. Figyelem! Kizárólag a csomagban található tápkábelt használja! 3. Biztonsági Előírások Bármely, a készülék nem rendeltetésszerű használatából eredő károk és testi sérülések elkerülése érdekében olvassa el a következő előírásokat: 3.1 Biztonsági előírások Beüzemelés közben kapcsolja ki az eszközt. Használjon ESD csuklópántot, valamint hogy az rendesen van rögzítve és jó a földelése. Kizárólag a csomagban lévő kábeleket használja. Ellenőrizze, hogy bemeneti feszültéség megegyezik a Switch hátlapján feltüntetett bemeneti feszültséggel. Ellenőrizze, hogy a szellőző lyukak nincsenek eltömődve. Ne vegye le a Switch borítását. Az eszközt tisztítás előtt húzza ki a konnektorból. Ne tisztítsa vizes ronggyal vagy, valamint ne használjon egyéb tisztító folyadékot. 3.2 Működési feltételek: Annak érdekében, hogy a készülék hosszú élettartalma biztosítva legyen, a lentiekben előirt feltételeknek megfelelő környezetben telepítse. Hőmérséklet/Páratartalom Tartson fenn megfelelő hőmérsékletet és páratartalmat a szobában. A túl magas/alacsony páratartalom szigetelési problémákhoz, elektromos szivárgáshoz, korrodáláshoz vezethet, továbbá egyéb fizikai változásokat idézhet elő. A magas hőmérséklet meggyorsíthatja a szigetelő anyagok öregedés, ami nagymértékben csökkenti az élettartamot. Az megfelelő hőmérséklet és páratartalom értékekért, lásd az alábbi táblázatot. 3

6 Környezet Hőmérséklet Páratartalom Működési környezet 0 c ~ 40 c 10% ~ 90% RH (Kondenzáció nélküli) Raktár környezet ~40 c ~ 70 c 5% ~ 90% RH (Kondenzáció nélküli) Tisztítás A Switch burkolatán megülő por származhat a jelenlévő magas statikus elektromosságtól, amely ronthatja az érintkezési pontokat. Igaz, a készülék rendelkezik bizonyos fokú védelemmel a statikus elektromosság ellen, viszont a túl magas statikus elektromosság tönkreteheti a vezérlő panel elektromos alkatrészeit. Az ilyenfajta károk elkerüléshez fokozott figyelmet fordítson arra, hogy 1) a készüléket rendszeresen portalanítsa, valamint a levegőt is tartsa tisztán. 2) a készülék földelése megfelelő legyen. Elektromágnese Interferencia A készülékben lévő elektromos alkatrészek, mint például az indukciós- és kapacitív jeladók működését negatívan befolyásolhatja a külső környezetből érkező kapacitív-/ induktív visszacsatolások, valamint impedencia hatások. Az interferencia hatás csökkentése érdekében a következő lépéseket tegye: 1) Használja a csomagban lévő tápkábelt, hogy az elektromos hálózatból érkező zavarok megfelelő mértékben szűrése biztosítva legyen. 2) Tartsa távola készüléket magasfeszültségű vagy erősáramú berendezésektől, mint például adótornyoktól. 3) Szükség esetén használjon elektromágneses árnyékolást. Villámlásvédelem Villámlás idején a levegőben elképesztően magas feszültség generálódhat, valamint a kisülések nyomán a levegő hőmérséklete pillanatok alatt, akár a 20,000 c-t is emelkedhet. Ez a magas feszültéség tönkreteheti az elektromos berendezéseket, ezért hatékony védelemre van szükség. 1) Ellenőrizze, hogy a rögzítő konzol, valamint a készülék földelése megfelelő. 2) Győződjön meg róla, hogy a hálózati dugalj földelése is megfelelő. 3) A vezetékeket megfelelően futtassa egymás mellet. Alakítson ki egy rendszer. Az eszköz telepítéséhez biztonsági útmutató A eszköz rögzítő konzolhoz vagy egyéb tartó felületre való telepítésénél a következő dolgokra figyeljen: 1) A rögzítő konzol vagy egyéb rögzítő felület legyen egyenletes, továbbá elég erős, hogy megbírjon tartani legalább 5.5 kg-t. 2) A rögzítő konzol és a szoba szellőztetése legyen megfelelő. 4

7 3) A rögzítő konzol földelése legyen megfelelő, valamint 1.5m-nél ne essen távolabb a hálózati dugaljtól. 4. Az eszköz telepítése 4.1 Az állványzat kialakítása Helyezze a készüléket, olyan felületre, amely elbírja a súlyát. A gumigyűrűket rakja a Switch négy sarka alá. 4.2 A rögzítő konzol felszerelése A tartó állványzat mérete a szabványnak megfelelően 19 inch (48.2cm) hosszúság legyen. Ellenőrizze a doboz földelését és stabilitását. A rögzítő konzolokat rögzítse csavarokkal a Switchez. Ha végzett a fenti művelettel, csavarral rögzítse a konzolokat az állványzathoz. Figyelem! 1) A tartóállványzat és a Switch oldala között legalább 5-10 cm rést hagyjon. 2) Ne tároljon súlyos dolgot az eszközön. 3) A készülék megfelelő távolságba legyen a tartóállványzat aljától és oldalától, hogy hőmérséklet emelkedés elkerülhető legyen. 5. Csatlakozás 5.1 A Switch GUI kezelőfelületen történő beállítása A kezelőfelület eléréshez nyissa meg a böngészőt és írja a címet a címsorba, majd nyomja meg az Enter -t. Figyelem! Mielőtt belépne a kezelőfelületbe, a számítógépen állítson be statikus IP cím használatát, mint például , , A felhasználó és jelszó mezőbe írja be az lapértelmezett guest/guest felhasználónevet és jelszót, majd nyomja meg az Enter gombot Sikeres bejelentkezés esetén a következő kép jelenik meg. A további beállítások elvégzést a különböző menüpontokban tudja megtenni. 5

8 5.2 A Switch beállítása CLI alapján A következő két módszerrel tud bejelentkezni a Switchbe, valamint hozzáférni a CLI felülethez: - Használja a Switch console portját vagy - Csatlakozzon ethernet porton keresztül Telnet vagy SSH távoli bejelentkezéssel. Consol porton való bejelentkezéshez kövesse a következő lépéseket. 1) A csomagban lévő kábel segítségével csatlakoztassa a számítógép portját a switchen található consol portal. 2) Windows XP esetén nyissa meg a parancssort ( Start Futtatás ), majd futtassa a hypertrm parancsot. 6

9 3) Amikor a Hyper Terminál megnyílik a Connection Description ( Kapcsolat jellemzői ) ablak is meg fog jelenni. Adja meg a kapcsolat nevét, majd kattintson a default ikonra. 4) Válassza ki COM1 vagy COM2 opciót a Connect using legördülő menüsorból, majd kattintson az OK gombra. 5) Kattintson a Restor Defaults -ra, majd adja meg a következő paramétereket. Bits Per second: 9600, , vagy Data bits: 8 Parity: None (Nincs) Stop bits: 1 Flow control: None (Nincs) Figyelem! A Bit pers second érték az egyes switch modellek esetén eltérő lehet (9600,11520, vagy 38400). Mindegyes próbálkozás előtt nyomja meg a Restore Defaults gombot. 6) Adja meg a jelszót a HyperTerminal ablakban, amely alap esetben guest. Az Enter lenyomása után, a DOS-os ablak fog megjelenni annak jeléül, hogy használhatja a CLI-t 7

10 Telneten keresztül történő bejelentkezés A bejelentkezéshez kövesse a következő lépeseket: 1) Ellenőrizze, hogy a switch és a számítógép ugyanazon a LAN-on vannak. 2) Nyissa meg a parancssort ( Start Futtatás ), majd írja a cmd parancsot a megnyitás ( Open ) mezőbe és kattintson az OK gombra. 3) A megjelenő parancssorba futtassa a telnet parancsot, majd nyomja meg az Enter billentyűt. 4) Adja meg az alapértelmezett jelszót és felhasználónevet, ami guest/guest, majd nyomja meg az Enter billentyűt. 8

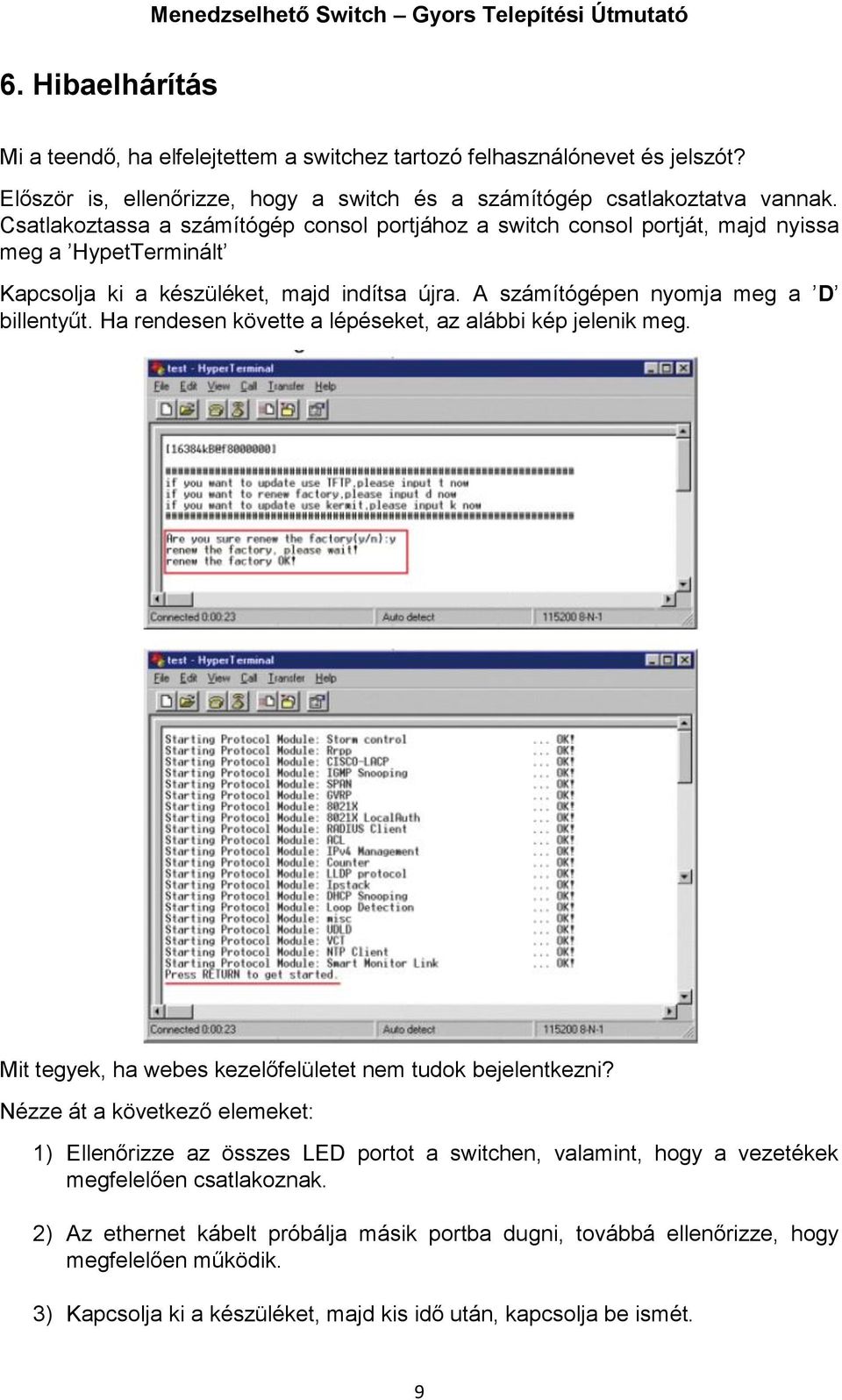

11 6. Hibaelhárítás Mi a teendő, ha elfelejtettem a switchez tartozó felhasználónevet és jelszót? Először is, ellenőrizze, hogy a switch és a számítógép csatlakoztatva vannak. Csatlakoztassa a számítógép consol portjához a switch consol portját, majd nyissa meg a HypetTerminált Kapcsolja ki a készüléket, majd indítsa újra. A számítógépen nyomja meg a D billentyűt. Ha rendesen követte a lépéseket, az alábbi kép jelenik meg. Mit tegyek, ha webes kezelőfelületet nem tudok bejelentkezni? Nézze át a következő elemeket: 1) Ellenőrizze az összes LED portot a switchen, valamint, hogy a vezetékek megfelelően csatlakoznak. 2) Az ethernet kábelt próbálja másik portba dugni, továbbá ellenőrizze, hogy megfelelően működik. 3) Kapcsolja ki a készüléket, majd kis idő után, kapcsolja be ismét. 9

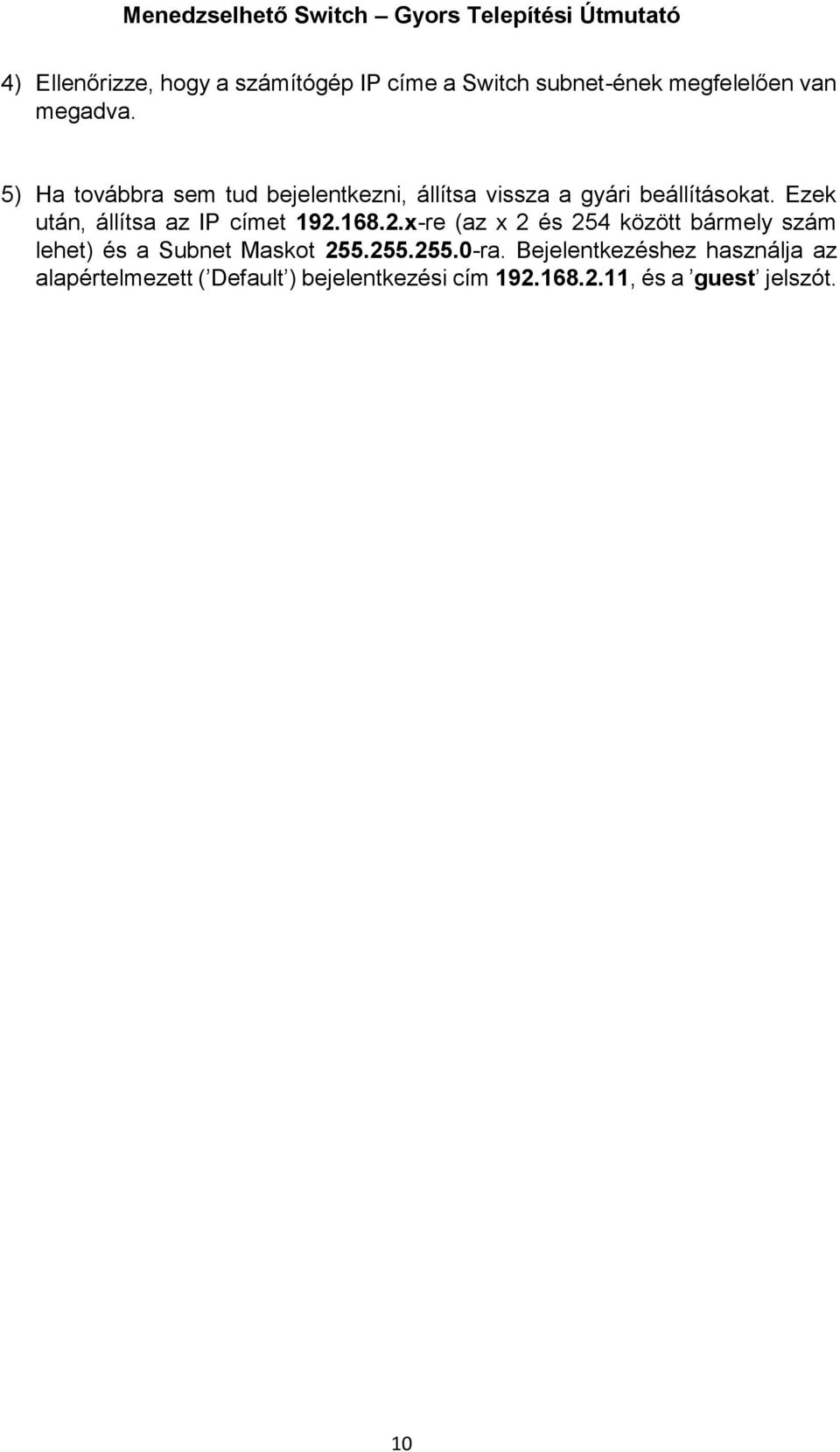

12 4) Ellenőrizze, hogy a számítógép IP címe a Switch subnet-ének megfelelően van megadva. 5) Ha továbbra sem tud bejelentkezni, állítsa vissza a gyári beállításokat. Ezek után, állítsa az IP címet x-re (az x 2 és 254 között bármely szám lehet) és a Subnet Maskot ra. Bejelentkezéshez használja az alapértelmezett ( Default ) bejelentkezési cím , és a guest jelszót. 10

13 Függelék: A FCC Nyilatkozat (ST-3105, ST-3105S, ST-3105G, ST-3108, ST-3108S típusok esetén) A készülék a tesztelés alapján megfelel az FCC-szabályok 15. pontjában ismertetett, B osztályú digitális eszközökre vonatkozó határértéknek. A határértékeket úgy állapították meg, hogy azok lakóterületen történő használatkor is ésszerű védelmet nyújtsanak az ártalmas interferencia ellen. A berendezés rádiófrekvenciás energiát gerjeszt, használ és sugározhat, és amennyiben nem a gyártó útmutatásai alapján telepítik és használják, interferenciát okozhat a televízió- és rádiójelek vételében. Arra azonban nincs garancia, hogy bizonyos esetekben nem lép fel interferencia. Ha a készülék zavart okoz a rádió-távközlési szolgáltatásokban (ez megállapítható a készülék ki- és bekapcsolásával), az alábbi intézkedésekkel próbálhatja kiküszöbölni az interferenciát: - A vevőantenna átirányításával. - A számítógép távolabbra helyezésével a vevőkészüléktől. - A számítógép más aljzatba csatlakoztatásával úgy, hogy azt a vevőkészüléktől eltérő áramköri ág táplálja. - Szükség esetén forduljon további tanácsért a forgalmazóhoz, esetleg egy tapasztalt rádió- vagy televízió-szerelőhöz. Figyelem! [Kizárólag árnyékolt hálózati vezetéket használjon, hogy az eszköz megfeleljen, az FCC rádiófrekvenciás sugárterhelési határérték szabványnak, valamint, hogy elkerülje az esetleges interferenciát más közelben lévő rádió vagy tévé készülékekkel. Kizárólag a csomagban biztosított hálózati adaptert használja.] [Kizárólag árnyékolt kábelt használjon a ki- és bemeneti eszközök csatlakoztatására.] A gyártó nem vállalja a felelősséget, a készülék jogosulatlan módosításaiból eredő károk miatt. Az ilyen változtatások vagy módosítások semmissé tehetik a készülék működtetési jogát. []: EUT szabályozások függvényében. 11

14 Jogvédelmi nyilatkozat A dokumentáció a Delton szellemi tulajdona, ezért annak változtatása jogi következményeket vonhat maga után. A fordításból, illetve a nyomdai kivitelezésből származó hibákért felelősséget nem vállalunk. A leírás és a termék változtatásának jogát a forgalmazó és a gyártó fenntartja. 12
