1 Energiahatékony adatközpont az APC-től TERVEZÉS ÉPÍTÉS ÜZEMELTETÉS Szarka Attila vezető rendszermérnök

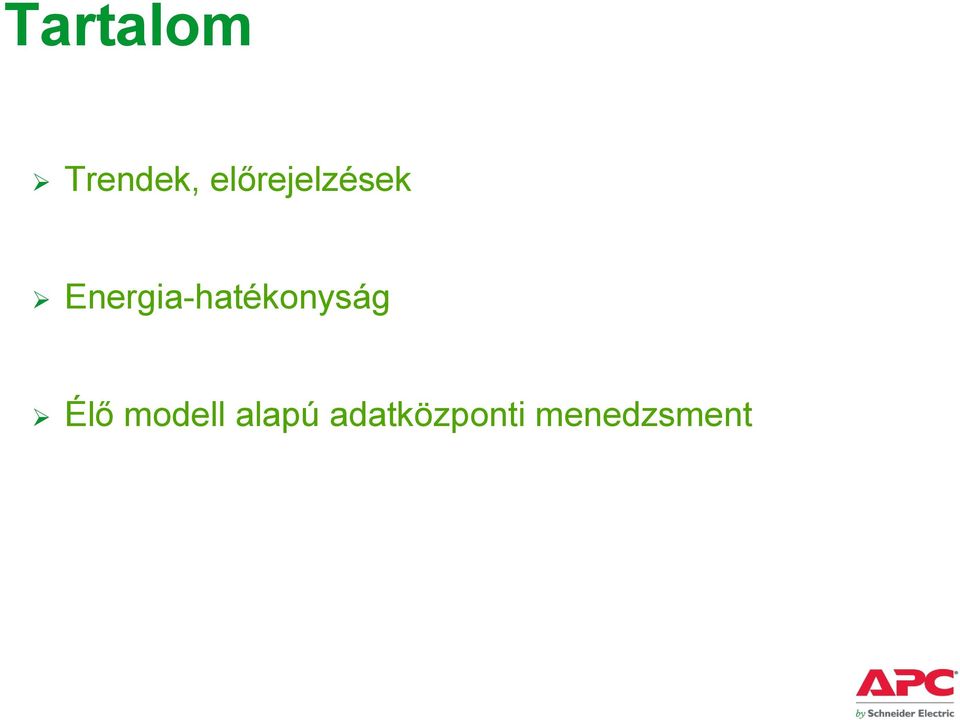

2 Tartalom Trendek, előrejelzések Energia-hatékonyság Élő modell alapú adatközponti menedzsment

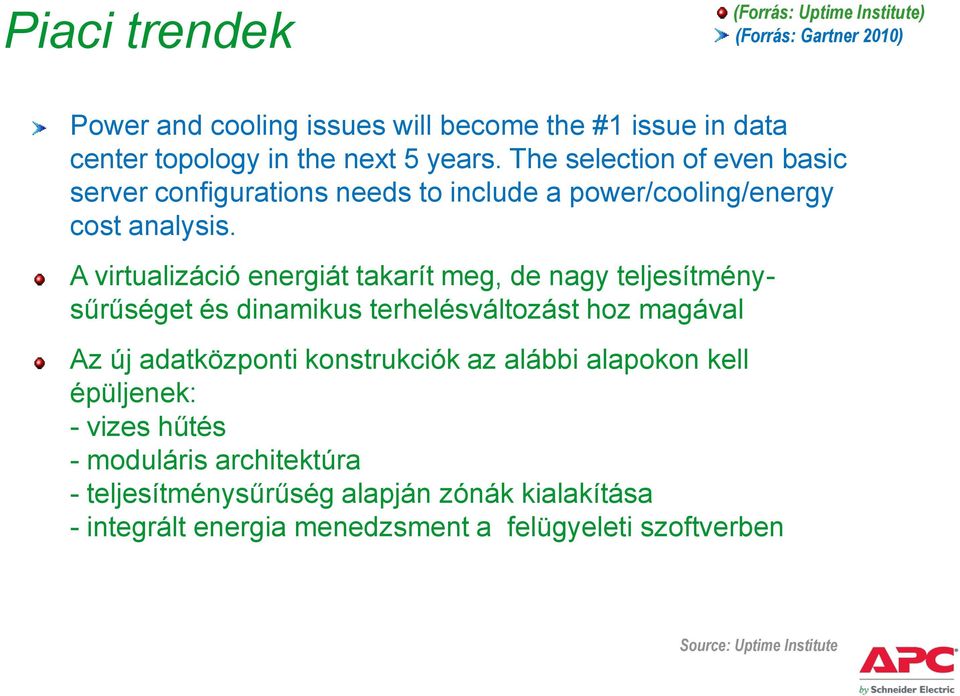

3 Piaci trendek (Forrás: Uptime Institute) (Forrás: Gartner 2010) Power and cooling issues will become the #1 issue in data center topology in the next 5 years. The selection of even basic server configurations needs to include a power/cooling/energy cost analysis. A virtualizáció energiát takarít meg, de nagy teljesítménysűrűséget és dinamikus terhelésváltozást hoz magával Az új adatközponti konstrukciók az alábbi alapokon kell épüljenek: - vizes hűtés - moduláris architektúra - teljesítménysűrűség alapján zónák kialakítása - integrált energia menedzsment a felügyeleti szoftverben Source: Uptime Institute

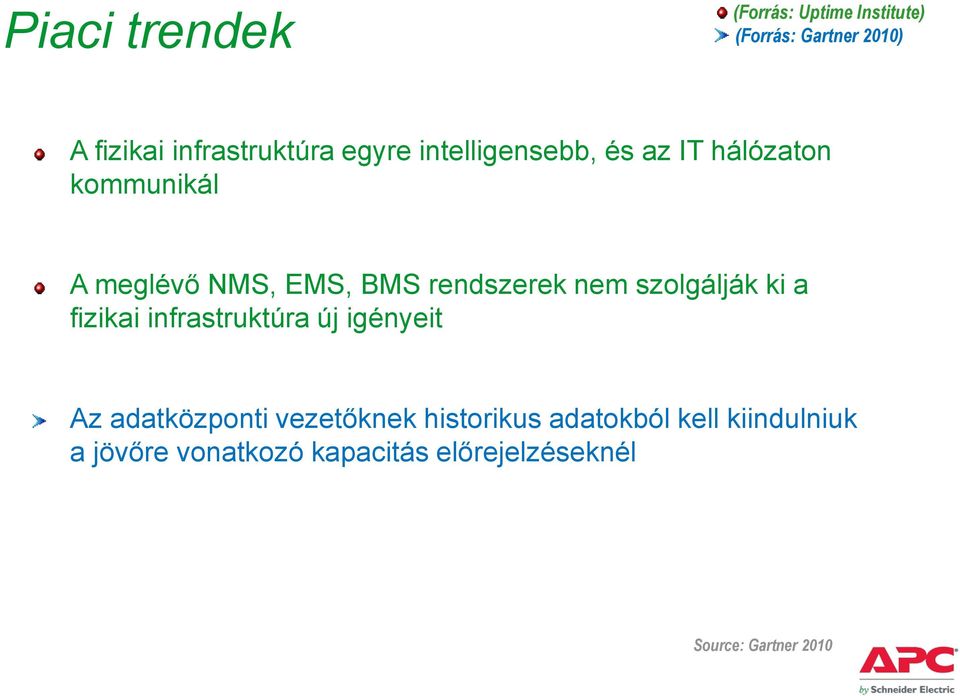

4 Piaci trendek (Forrás: Uptime Institute) (Forrás: Gartner 2010) A fizikai infrastruktúra egyre intelligensebb, és az IT hálózaton kommunikál A meglévő NMS, EMS, BMS rendszerek nem szolgálják ki a fizikai infrastruktúra új igényeit Az adatközponti vezetőknek historikus adatokból kell kiindulniuk a jövőre vonatkozó kapacitás előrejelzéseknél Source: Gartner 2010

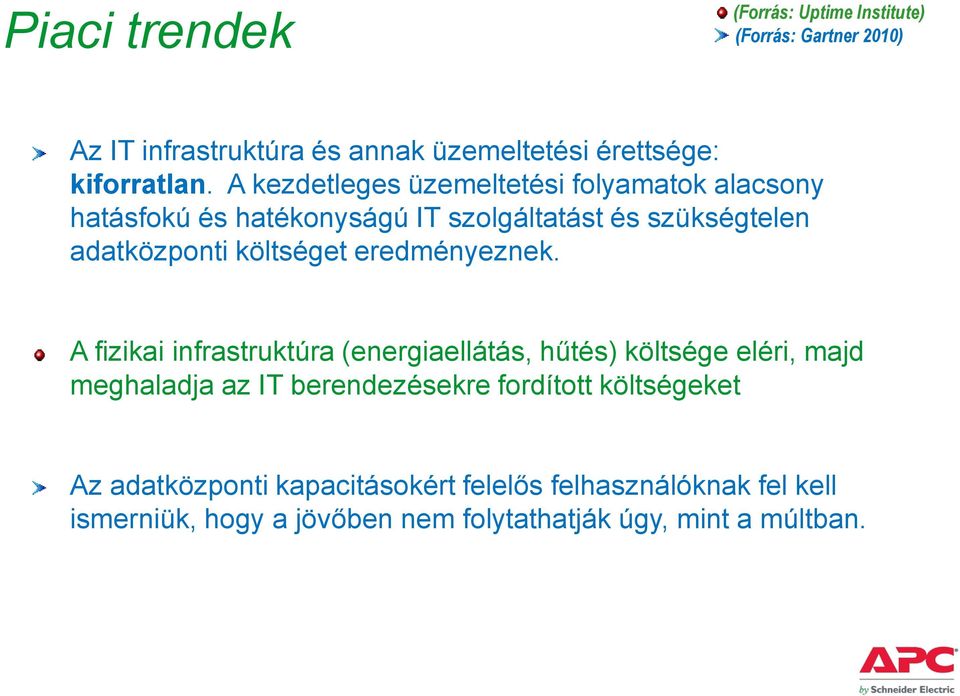

5 Piaci trendek (Forrás: Uptime Institute) (Forrás: Gartner 2010) Az IT infrastruktúra és annak üzemeltetési érettsége: kiforratlan. A kezdetleges üzemeltetési folyamatok alacsony hatásfokú és hatékonyságú IT szolgáltatást és szükségtelen adatközponti költséget eredményeznek. A fizikai infrastruktúra (energiaellátás, hűtés) költsége eléri, majd meghaladja az IT berendezésekre fordított költségeket Az adatközponti kapacitásokért felelős felhasználóknak fel kell ismerniük, hogy a jövőben nem folytathatják úgy, mint a múltban.

6 Adatközponti energia-hatékonyság

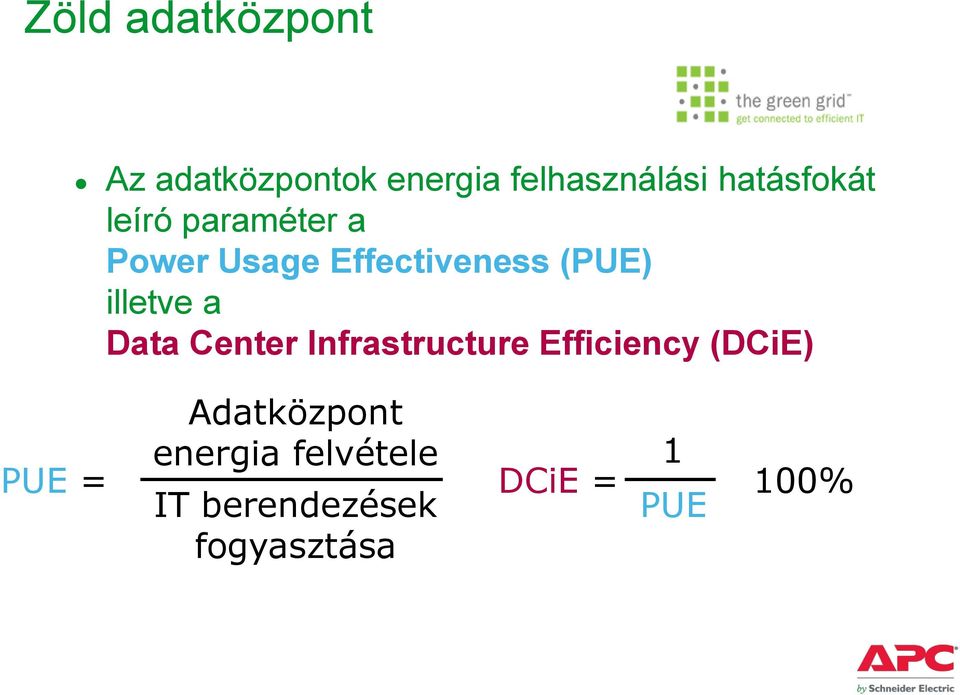

7 Zöld adatközpont Az adatközpontok energia felhasználási hatásfokát leíró paraméter a Power Usage Effectiveness (PUE) illetve a Data Center Infrastructure Efficiency (DCiE) PUE = Adatközpont energia felvétele IT berendezések fogyasztása 1 DCiE = 100% PUE

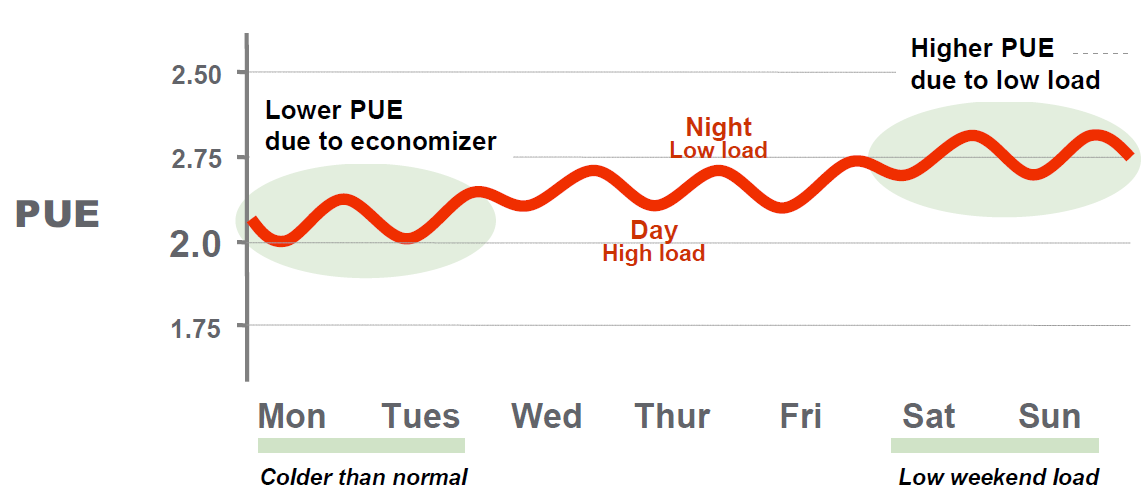

8 Hatásfok: tervezett, pillanatnyi, átlag

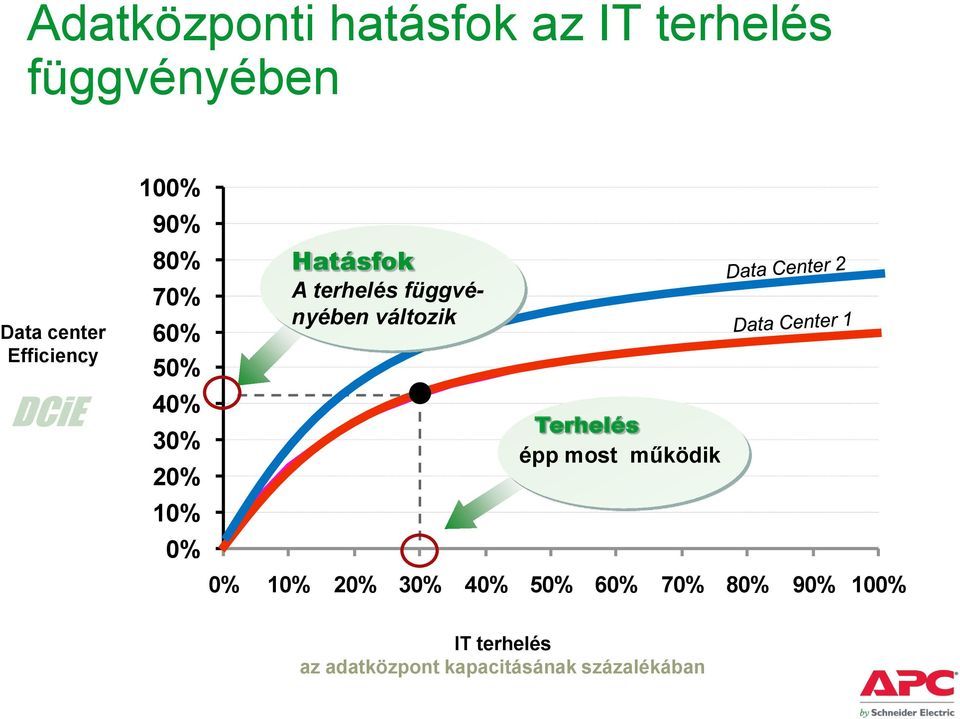

9 Efficiency Adatközponti hatásfok az IT terhelés függvényében Data center Efficiency 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% Hatásfok A terhelés függvényében változik Terhelés épp most működik 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% % IT Load IT terhelés az adatközpont kapacitásának százalékában

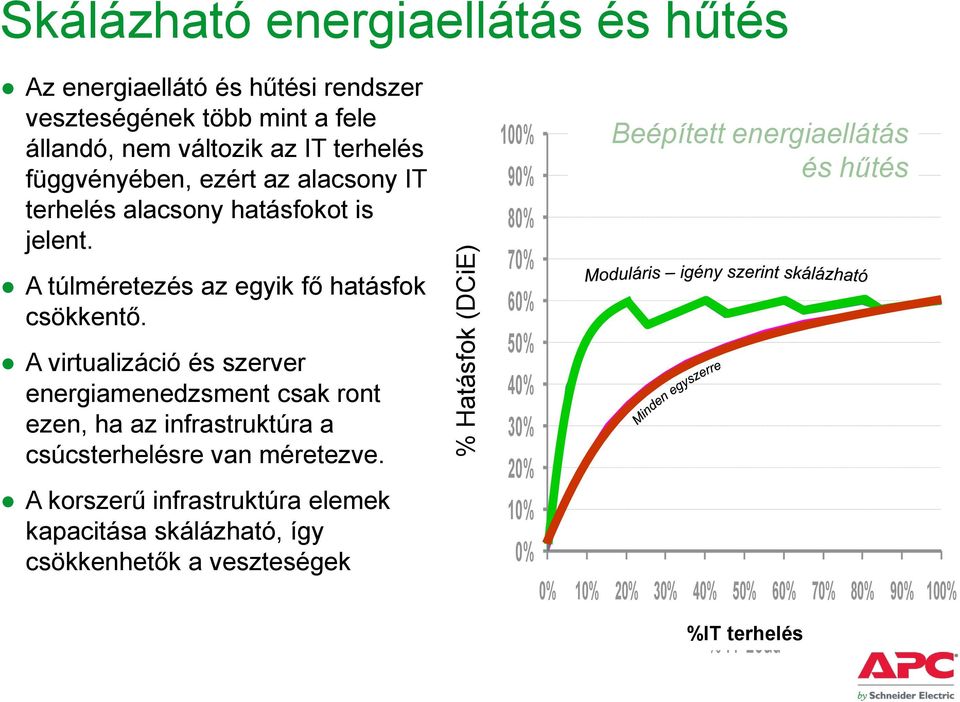

10 % Hatásfok (DCiE) Efficiency Skálázható energiaellátás és hűtés Az energiaellátó és hűtési rendszer veszteségének több mint a fele állandó, nem változik az IT terhelés függvényében, ezért az alacsony IT terhelés alacsony hatásfokot is jelent. A túlméretezés az egyik fő hatásfok csökkentő. A virtualizáció és szerver energiamenedzsment csak ront ezen, ha az infrastruktúra a csúcsterhelésre van méretezve. A korszerű infrastruktúra elemek kapacitása skálázható, így csökkenhetők a veszteségek 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% Beépített energiaellátás és hűtés 0% 10% 20% 30% 40% 50% 60% 70% 80% 90% 100% % IT Load %IT terhelés

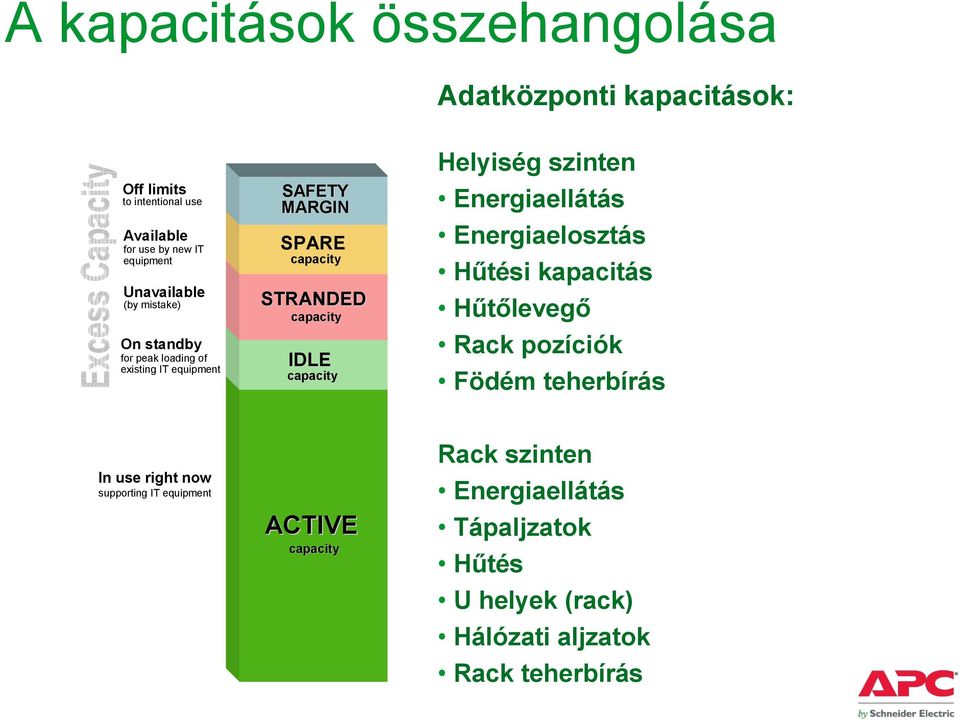

11 A kapacitások összehangolása Off limits to intentional use Available for use by new IT equipment Unavailable (by mistake) On standby for peak loading of existing IT equipment SAFETY MARGIN SPARE capacity STRANDED capacity IDLE capacity Adatközponti kapacitások: Held in reserve above the as-configured maximum demand Helyiség szinten Insurance against errors in calculation of asconfigured maximum demand Energiaellátás Insurance against unauthorized IT equipment being added to system Energiaelosztás 10-20% is typical, 30% if weak change control Capacity management can reduce the need for the SAFETY MARGIN and recover it to become SPARE capacity for additional IT deployments Hűtési kapacitás Hűtőlevegő Significant capital and operating cost to carry it Rack pozíciók Brings down overall data center efficiency Increases electric bill Födém teherbírás In use right now supporting IT equipment ACTIVE capacity Unusable because of system design flaws Rack szinten Caused by imbalance of the three capacities (power, cooling, rack space) at a location enough of one or two, but not all three Energiaellátás Capacity management can identify or prevent stranded capacity Tápaljzatok Hűtés Capacity management can optimize use of IDLE capacity even turn some into SPARE capacity U helyek (rack) Hálózati aljzatok Rack teherbírás

12 Élő modell alapú adatközpont menedzsment az APC-től

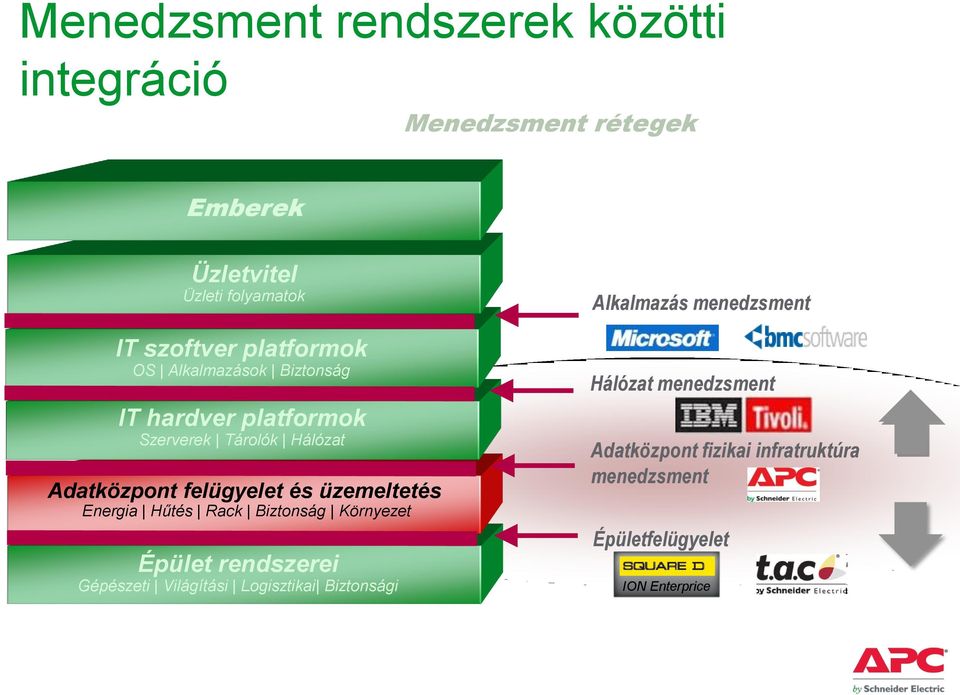

13 Menedzsment rendszerek közötti integráció Menedzsment rétegek Emberek Üzletvitel Üzleti folyamatok IT szoftver platformok OS Alkalmazások Biztonság IT hardver platformok Szerverek Tárolók Hálózat Adatközpont felügyelet és üzemeltetés Energia Hűtés Rack Biztonság Környezet Épület rendszerei Gépészeti Világítási Logisztikai Biztonsági Alkalmazás menedzsment Hálózat menedzsment Adatközpont fizikai infratruktúra menedzsment Épületfelügyelet ION Enterprice

14 Átfogó felügyeleti rendszer elemei Enterprise Management Systems Microsoft System Center Operations Manager (SCOM) Microsoft System Center Essentials IBM Tivoli Biztonság és környezetfelügyelet NetBotz Pelco Energia menedzsment PowerLogic IONE PowerLogic Meters Cisco Energywise IBM Active Energy Manager Adatközpont fizikai infrastruktúra InfraStruXure Central Központi, valós idejű felügyelet Kiértesítési funkciók Grafikus trend-analízis Küszöb és riasztási beállítások Auto-detektálás Tömeges konfigurálás Több gyártó eszközeinek támogatása InfraStruXure Operations Building Management Systems Schneider TAC Product Line, including Andover Continuum, Vista All major brands

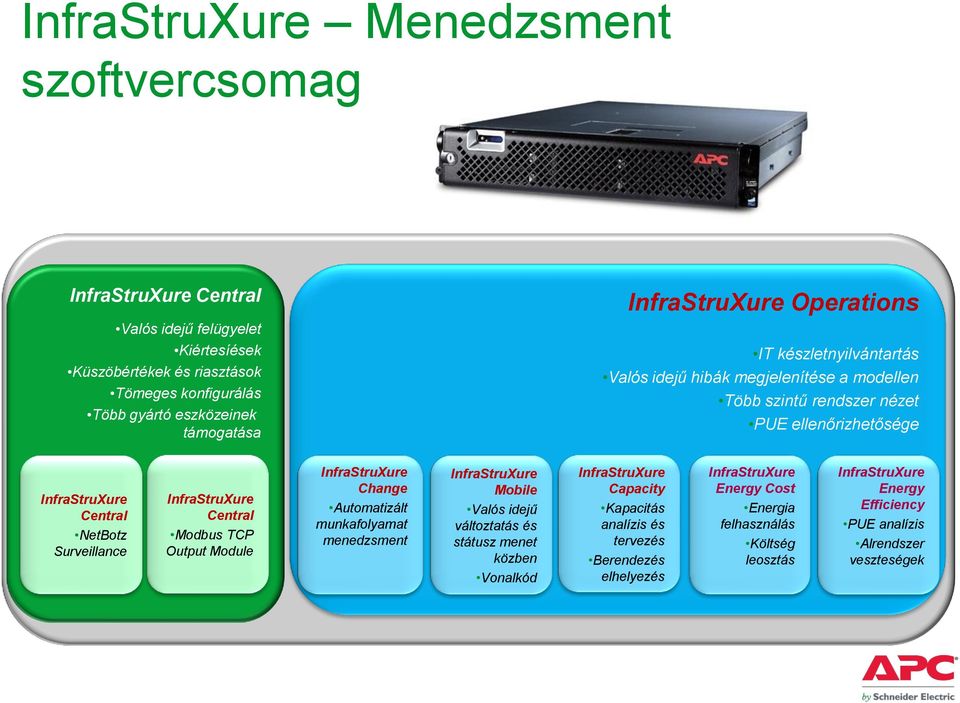

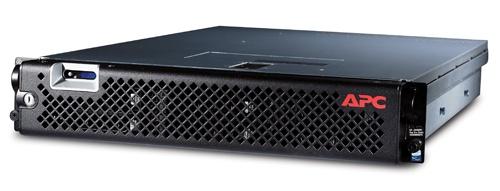

15 InfraStruXure Menedzsment szoftvercsomag InfraStruXure Central Valós idejű felügyelet Kiértesíések Küszöbértékek és riasztások Tömeges konfigurálás Több gyártó eszközeinek támogatása InfraStruXure Operations IT készletnyilvántartás Valós idejű hibák megjelenítése a modellen Több szintű rendszer nézet PUE ellenőrizhetősége InfraStruXure Central NetBotz Surveillance InfraStruXure Central Modbus TCP Output Module InfraStruXure Change Automatizált munkafolyamat menedzsment InfraStruXure Mobile Valós idejű változtatás és státusz menet közben Vonalkód InfraStruXure Capacity Kapacitás analízis és tervezés Berendezés elhelyezés InfraStruXure Energy Cost Energia felhasználás Költség leosztás InfraStruXure Energy Efficiency PUE analízis Alrendszer veszteségek

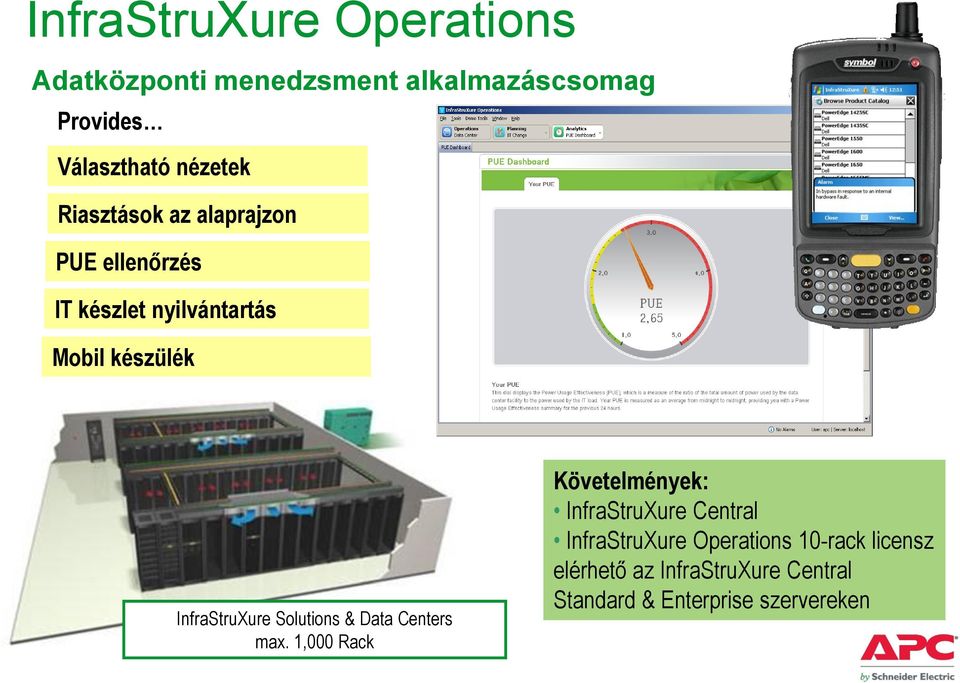

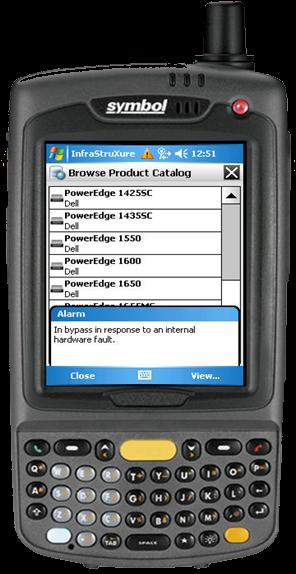

16 InfraStruXure Operations Adatközponti menedzsment alkalmazáscsomag Provides Választható nézetek Riasztások az alaprajzon PUE ellenőrzés IT készlet nyilvántartás Mobil készülék InfraStruXure Solutions & Data Centers max. 1,000 Rack Követelmények: InfraStruXure Central InfraStruXure Operations 10-rack licensz elérhető az InfraStruXure Central Standard & Enterprise szervereken

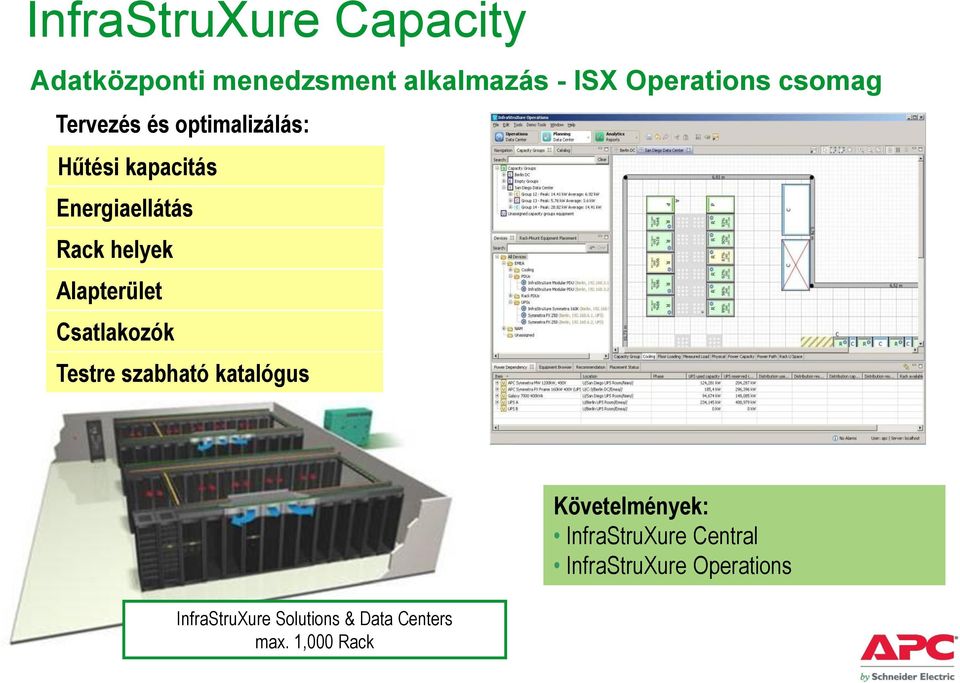

17 InfraStruXure Capacity Adatközponti menedzsment alkalmazás - ISX Operations csomag Tervezés és optimalizálás: Hűtési kapacitás Energiaellátás Rack helyek Alapterület Csatlakozók Testre szabható katalógus InfraStruXure Solutions & Data Centers max. 1,000 Rack Követelmények: InfraStruXure Central InfraStruXure Operations

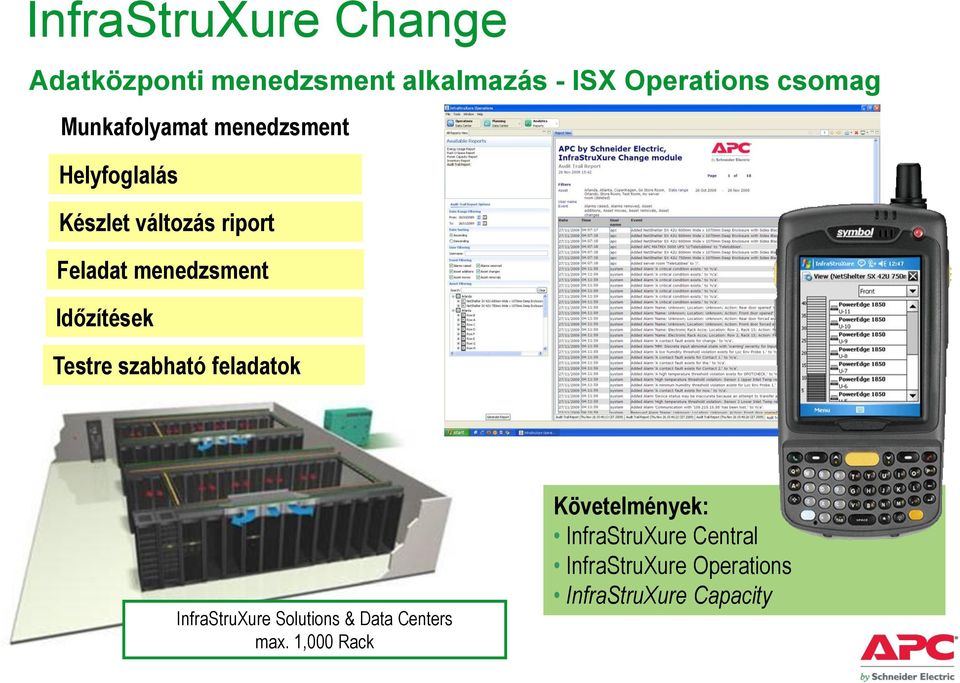

18 InfraStruXure Change Adatközponti menedzsment alkalmazás - ISX Operations csomag Munkafolyamat menedzsment Helyfoglalás Készlet változás riport Feladat menedzsment Időzítések Testre szabható feladatok InfraStruXure Solutions & Data Centers max. 1,000 Rack Követelmények: InfraStruXure Central InfraStruXure Operations InfraStruXure Capacity

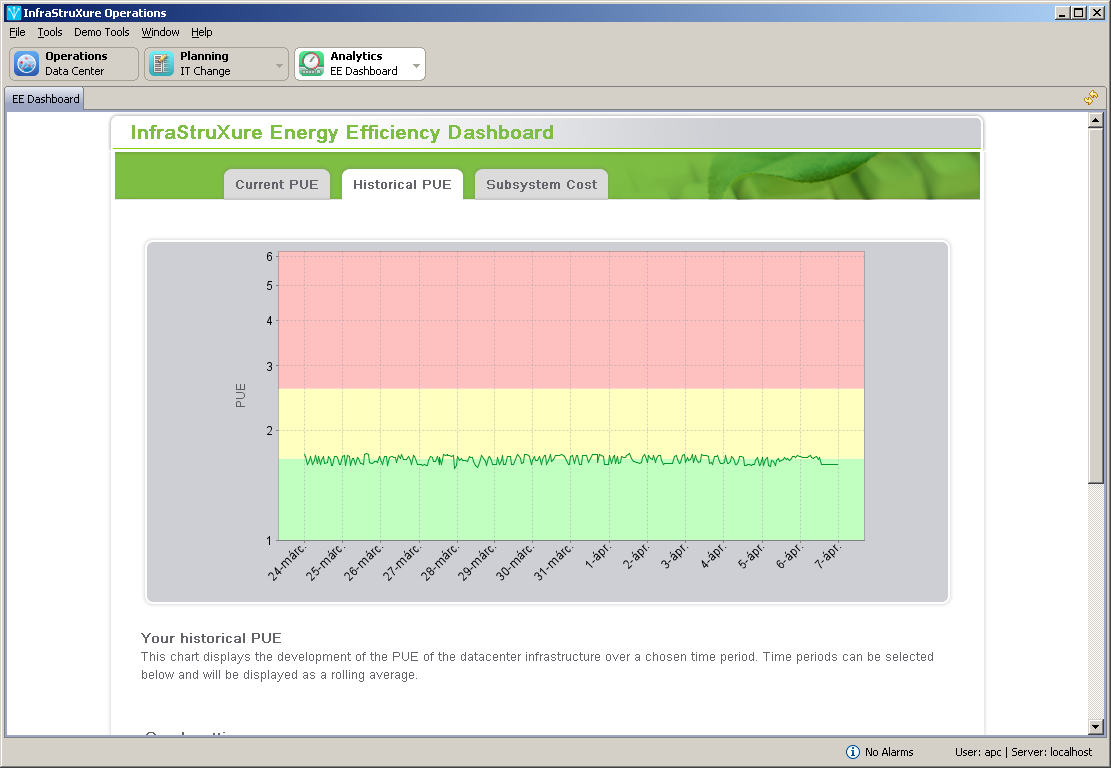

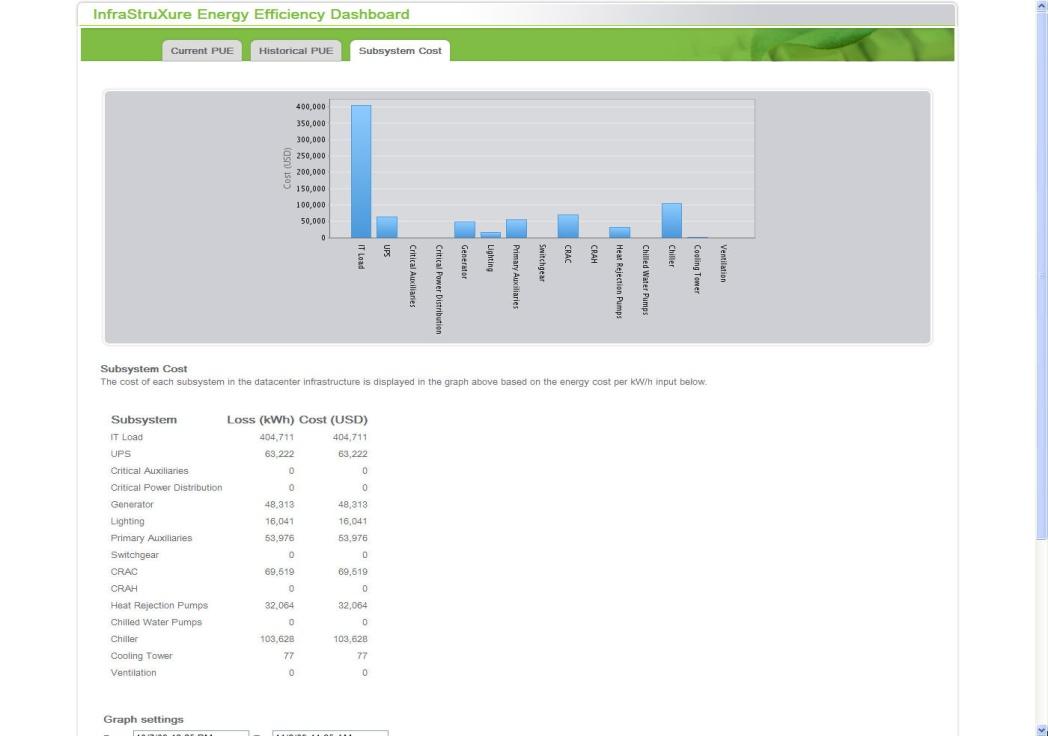

19 Energy Efficiency Adatközponti menedzsment alkalmazás - ISX Operations csomag Energia kontrol Pillanatnyi PUE Historikus PUE Alrendszer hatásfok és költség ellenőrzés Adatfogadás más rendszerekből InfraStruXure Solutions & Data Centers max. 1,000 Rack Requirements: InfraStruXure Central InfraStruXure Operations Installációs és konfigurációs szolgáltatás

20 Menedzsment rendszerek fejlődése Kapacitás és energia menedzsment Készülék felügyelet Eszközönkénti alacsony szintű felügyelet Hálózati kártya Központi felügyelet Központi, valós idejű felügyelet Értesítések és grafikus trend analízis Automatikus eszközkeresés, küszöbértékek, tömeges konfigurálás Gyártófüggetlen eszköz támogatás Üzemeltetés menedzsment Integrált IT készlet nyílvántartás Alaprajzi riasztások Testre szabható nézetek Mobil eszköz PUE ellenőrzése Munkafolyamat menedzsment Pillanatnyi és historikus PUE Alrendszerek veszteségeinek felderítése Berendezések elhelyezésének tervezése Hibák üzleti hatása Kapacitás elemzés és szimuláció Egyszerű Átfogó

21 Kérdések Szarka Attila vezető rendszermérkök mobil:
