1 Smart Grid: lehetőségek és feladatok az elosztói engedélyes számára Óbudai Zöld Szabadegyetem Bessenyei Tamás ELMŰ Hálózati Kft. ELMŰ-ÉMÁSZ 15/11/2011 PAGE 1

2 Napirend - Bevezetés - K+F projekt a smart grid jövőkép kidolgozására - Az ELMŰ-ÉMÁSZ jelenlegi, smart grid témájú K+F munkái ELMŰ-ÉMÁSZ 15/11/2011 PAGE 2

3 Az ELMŰ ÉMÁSZ Társaságcsoport Elosztó hálózati engedélyes ELMŰ Nyrt. ELMŰ Hálózati Kft. (DSO) ÉMÁSZ Nyrt. ÉMÁSZ Hálózati Kft. (DSO) 100% 100% Egyetemes szolgáltatói és villamosenergiakereskedői engedélyes Elosztó hálózati engedélyes 65% ELMŰ-ÉMÁSZ Hálózati Szolgáltató Kft 35% 70% 50% ELMŰ-ÉMÁSZ Ügyfélszolgálati Kft MÁSZ 30% 50% Villamosenergiakereskedői engedélyes ELMŰ-ÉMÁSZ 15/11/2011 PAGE 3

4 Bevezetés - Mi a Smart Grid? - Az okos hálózatok mozgatórugói az EUban és Magyarországon - Az okos hálózat és az okos mérés kapcsolata ELMŰ-ÉMÁSZ 15/11/2011 PAGE 4

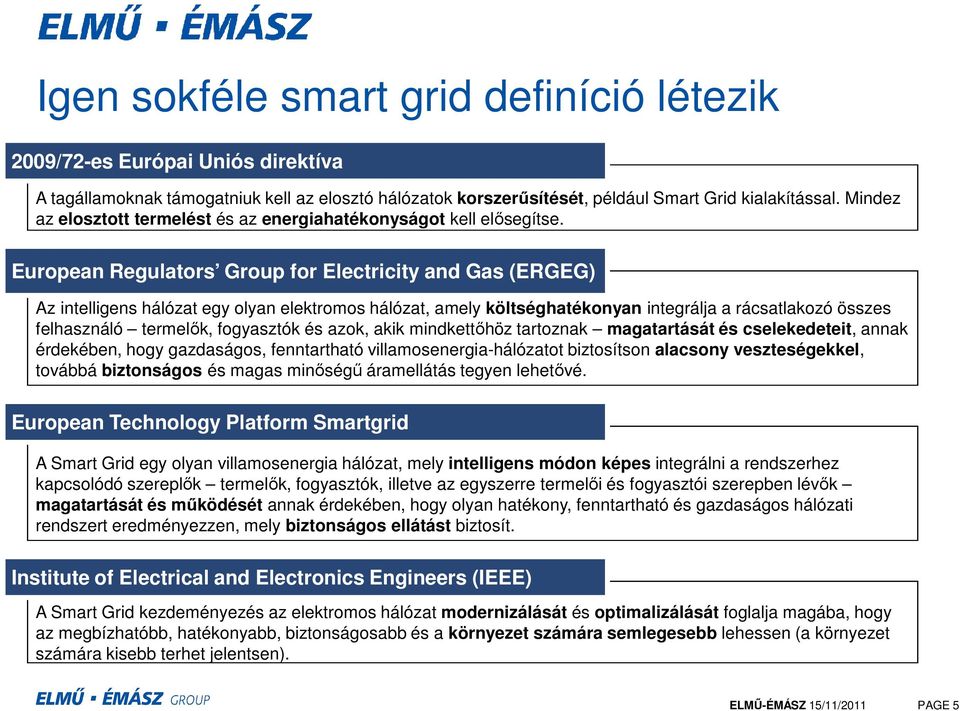

5 Igen sokféle smart grid definíció létezik 2009/72-es Európai Uniós direktíva A tagállamoknak támogatniuk kell az elosztó hálózatok korszerűsítését, például Smart Grid kialakítással. Mindez az elosztott termelést és az energiahatékonyságot kell elősegítse. European Regulators Group for Electricity and Gas (ERGEG) Az intelligens hálózat egy olyan elektromos hálózat, amely költséghatékonyan integrálja a rácsatlakozó összes felhasználó termelők, fogyasztók és azok, akik mindkettőhöz tartoznak magatartását és cselekedeteit, annak érdekében, hogy gazdaságos, fenntartható villamosenergia-hálózatot biztosítson alacsony veszteségekkel, továbbá biztonságos és magas minőségű áramellátás tegyen lehetővé. European Technology Platform Smartgrid A Smart Grid egy olyan villamosenergia hálózat, mely intelligens módon képes integrálni a rendszerhez kapcsolódó szereplők termelők, fogyasztók, illetve az egyszerre termelői és fogyasztói szerepben lévők magatartását és működését annak érdekében, hogy olyan hatékony, fenntartható és gazdaságos hálózati rendszert eredményezzen, mely biztonságos ellátást biztosít. Institute of Electrical and Electronics Engineers (IEEE) A Smart Grid kezdeményezés az elektromos hálózat modernizálását és optimalizálását foglalja magába, hogy az megbízhatóbb, hatékonyabb, biztonságosabb és a környezet számára semlegesebb lehessen (a környezet számára kisebb terhet jelentsen). ELMŰ-ÉMÁSZ 15/11/2011 PAGE 5

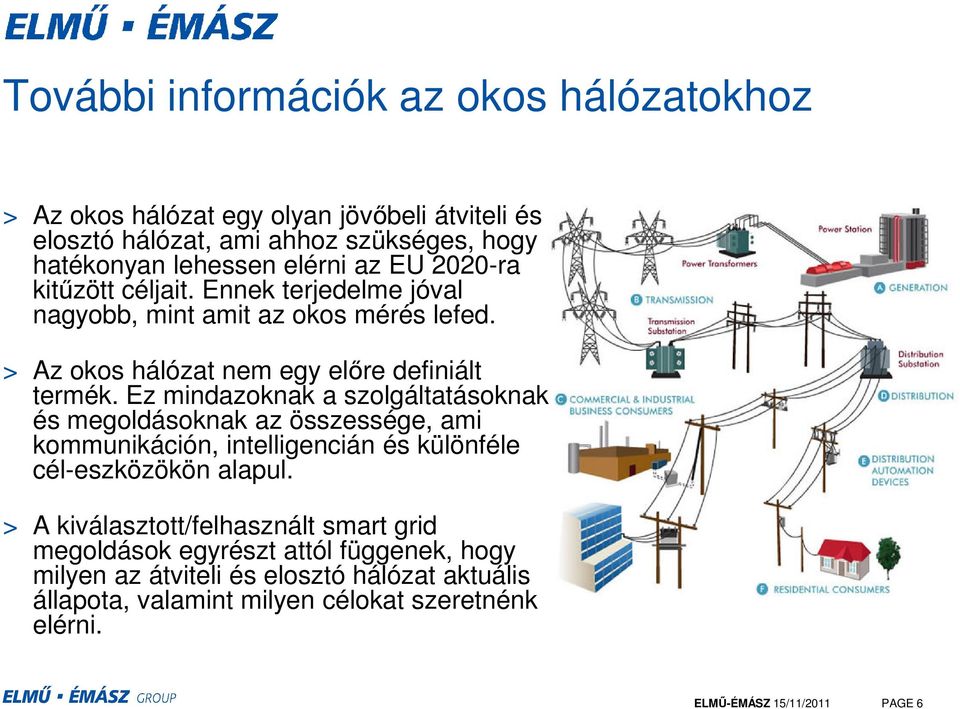

6 További információk az okos hálózatokhoz > Az okos hálózat egy olyan jövőbeli átviteli és elosztó hálózat, ami ahhoz szükséges, hogy hatékonyan lehessen elérni az EU 2020-ra kitűzött céljait. Ennek terjedelme jóval nagyobb, mint amit az okos mérés lefed. > Az okos hálózat nem egy előre definiált termék. Ez mindazoknak a szolgáltatásoknak és megoldásoknak az összessége, ami kommunikáción, intelligencián és különféle cél-eszközökön alapul. > A kiválasztott/felhasznált smart grid megoldások egyrészt attól függenek, hogy milyen az átviteli és elosztó hálózat aktuális állapota, valamint milyen célokat szeretnénk elérni. ELMŰ-ÉMÁSZ 15/11/2011 PAGE 6

7 Okos hálózat Mitől okos? Intelligencia (előrebecslés, optimalizálás, stb.) Komunikációs (2 irányú) Villamos hálózat Cél-eszközök (mérő érzékelő és beavatkozó elemek) ELMŰ-ÉMÁSZ Smart Grid definíció: > Smart Grid: Egy olyan hálózat tervezési, építési, fejlesztési és üzemeltetési filozófia, melynek során modern információ technológiai megoldásokat alkalmazunk a hagyományos villamos hálózatokon a hálózat költséghatékony kihasználása, a fogyasztók és termelők magasabb szintű kiszolgálása, valamint az ellátás minőségének növelése érdekében. ELMŰ-ÉMÁSZ 15/11/2011 PAGE 7

8 Smart grid felmérés eredménye - USA ELMŰ-ÉMÁSZ 15/11/2011 PAGE 8

9 Az okos hálózatok mozgatórugói az EU-ban > Általános ösztönzőként nevezhetők meg a CO 2 kibocsájtás csökkentésére, valamint az energia hatékonyság növelésére irányuló EU irányelvek, elvárások. Ezeket minden országnak saját célkitűzéseit (vállalásait) figyelembe véve kell a saját szabályozásában megjeleníteni, figyelembe véve, hogy ezeket a célokat milyen eszközökkel (módon) kívánja elérni. > Ezen szabályozás eredményeként a villamosenergia rendszert használók esetén a következő igények merülnek fel: Jelentős megújuló termelés, Elosztott termelés, Végfelhasználói részvétel Piac integráció, Működési biztonság. ELMŰ-ÉMÁSZ 15/11/2011 PAGE 9

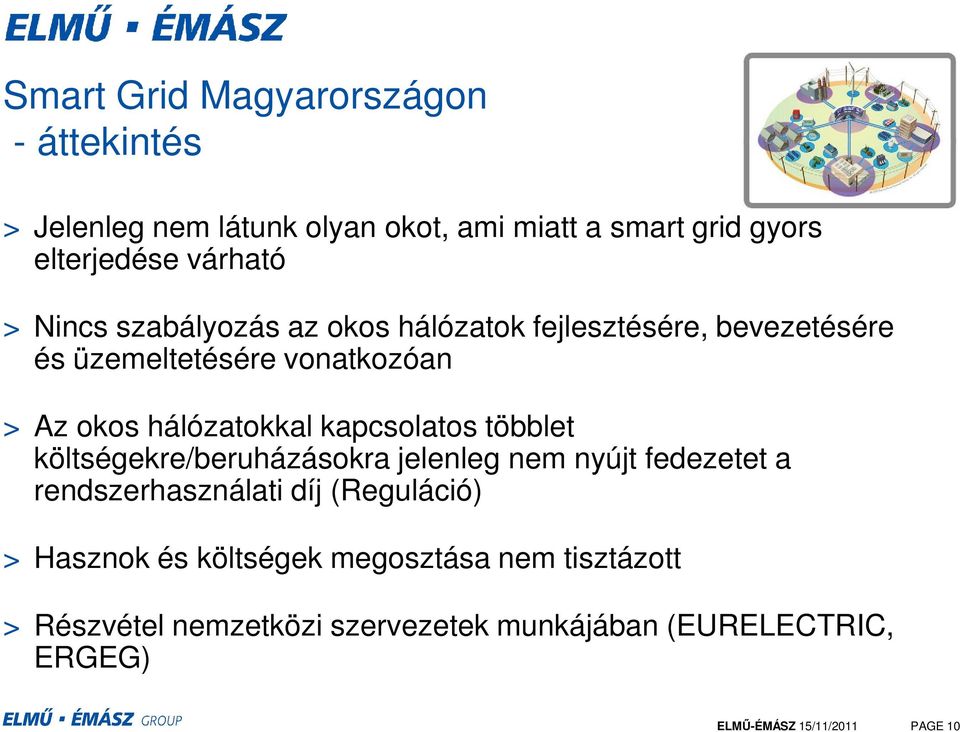

10 Smart Grid Magyarországon - áttekintés > Jelenleg nem látunk olyan okot, ami miatt a smart grid gyors elterjedése várható > Nincs szabályozás az okos hálózatok fejlesztésére, bevezetésére és üzemeltetésére vonatkozóan > Az okos hálózatokkal kapcsolatos többlet költségekre/beruházásokra jelenleg nem nyújt fedezetet a rendszerhasználati díj (Reguláció) > Hasznok és költségek megosztása nem tisztázott > Részvétel nemzetközi szervezetek munkájában (EURELECTRIC, ERGEG) ELMŰ-ÉMÁSZ 15/11/2011 PAGE 10

11 Miért építsünk okos hálózatot? Egyéb szempontok > Nagy kiterjedésű elavult, idős hálózat > Szűk keresztmetszetek, erősen kiterhelt hálózat > Kapacitás növelési igény. > A hálózat egyre romló kihasználása (A maximális és minimális terhelés különbsége folyamatosan növekszik!) KÉRDÉS: Mi az olcsóbb? A hálózatot újjáépíteni, megerősíteni, vagy különböző smart módszereket bevezetni? ELMŰ-ÉMÁSZ 15/11/2011 PAGE 11

12 Az okos hálózat és az okos mérés kapcsolata > Lehetséges okos hálózatot építeni okos mérés nélkül is > Technológiailag lehetséges az okos hálózat és az okos mérés infrastruktúráját egymástól függetlenül kiépíteni (de ez nem előremutató) > Az okos mérés csak néhány smart grid funkciók érint > Smart grids encompass a much wider area of technologies and solutions and are by no means restricted or strictly delimited by the introduction of smart metering - ERGEG ELMŰ-ÉMÁSZ 15/11/2011 PAGE 12

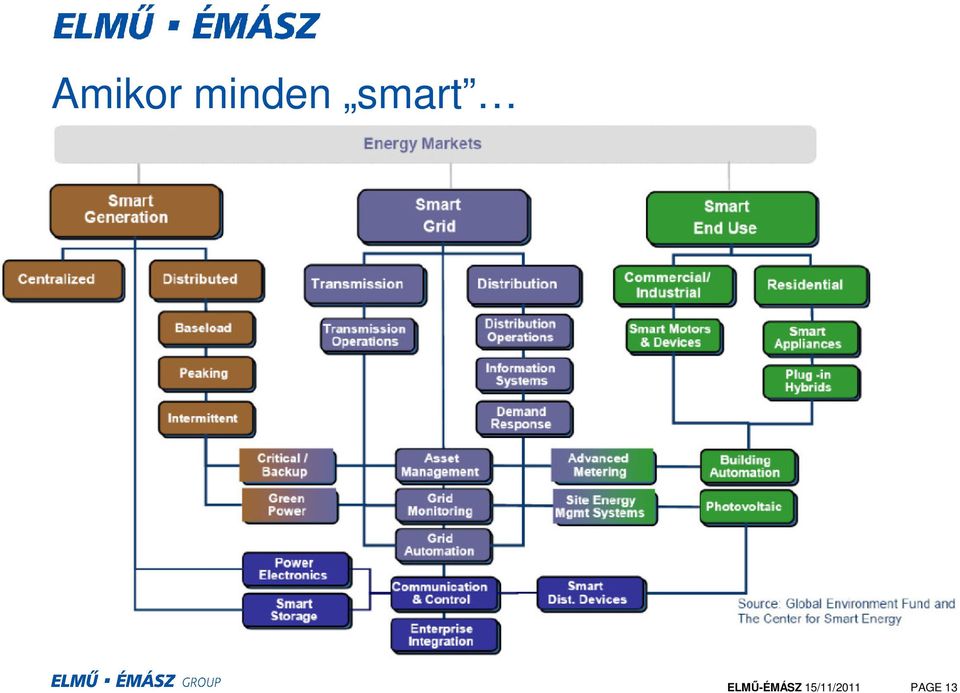

13 Amikor minden smart ELMŰ-ÉMÁSZ 15/11/2011 PAGE 13

14 A hálózat okosításának egyéb problémái > Általában minden smart célú beruházás több szereplő (termelő, kereskedő, hálózati engedélyes, fogyasztó) részére is előnyöket/szolgáltatásokat biztosít, de különböző mértékben. KÉRDÉSEK: > Ki(k) legyen(ek) a költségviselő(k), és milyen arányban? > A smart célú beruházások költségei milyen esetekben, és hogyan érvényesíthetők a díjakban (rendszerhasználati díj, energiadíj, egyéb szolgáltatási díj)? > Ha egy smart megoldás nem nyújt azonos mértékű előnyt/szolgáltatást minden hasonló szereplői körnek (pl. fogyasztónak, termelőnek), vagy azt egy részük nem igényli, akkor mi a teendő? (Alap és kiegészítő szolgáltatások fix és választható díjelemek) > A bevezetett smart megoldás gazdaságilag is fenntartható legyen! (Pl. KÁT-ből kikerülő megújuló termelők helyzete.) ELMŰ-ÉMÁSZ 15/11/2011 PAGE 14

15 K+F tevékenység keretében a DSO smart grid jövőképének kidolgozása - Néhány szó a projektről - A szereplők beazonosítása - Az egyes szereplők jellemzői, és motivációi - Lehetséges szcenáriók - Érintett területek, funkciók, hatások - Akcióterv ELMŰ-ÉMÁSZ 15/11/2011 PAGE 15

16 A projektről > A projekt inkább elméleti (stratégiai), mintsem technikai/technológiai jelegű > A technikai jellegű problémák, lehetséges smart alkalmazások vizsgálata egyéb K+F projektek keretében folyik > 2 éves projekt 2 fázisban: 1. fázis: Az érintett szereplők beazonosítása, viselkedésük, motivációik vizsgálata, majd ez alapján különböző szcenáriók elkészítése és a legvalószínűbb kiválasztása 2. fázis: Az elvárt smart funkciók meghatározása, valamint ezek hatása az ELMŰ-ÉMÁSZ Társaságcsoport különböző szervezeteire ELMŰ-ÉMÁSZ 15/11/2011 PAGE 16

17 Az okos hálózat témában érintett felek Elosztó hálózat Fogyasztói felhasználás Fogyasztói betáplálás Smart Metering Smart Grid jövőkép 2020 Termelők Kereskedők Állami szabályozás Technológiai beszállítók ELMŰ-ÉMÁSZ 15/11/2011 PAGE 17

18 Az érintettek jellemzése a jövőkép kialakításához (1) Fogyasztók - felhasználás Fogyasztók - betáplálás Termelők Elosztók általánosan és Smart Grid A fogyasztók kevésbé környezet- és energiatudatosak a villamos energia fogyasztásban. A döntéseiket a költséghatékonyság vezérli. A lakossági fogyasztók áramfogyasztása árrugalmatlan, a fogyasztás eltolásának lehetősége korlátozott az alapszükségletet kielégítő berendezések fogyasztási jellege miatt. A fogyasztói betáplálás elterjedése a beruházás méretétől és megtérülési idejétől függ. Az állami beruházási támogatás mértéke, illetve a háztartások jövedelmi helyzete az önerő szempontjából befolyásolja a háztartási méretű kiserőművek elterjedését. A kis- és középfeszültségű hálózatra betápláló, decentralizált, megújuló energiatermelés részarányának növekedése várható az állami támogatás mértékének növekedésével és a hatósági engedélyezési eljárások adminisztrációs terheinek csökkenésével. A jelenleg is futó elosztó hálózati és irányítási rendszert érintő fejlesztések az üzembiztonságot növelik. A technológiai fejlesztés követő jellegű, a fejlesztések számára az ársapka típusú árszabályozás és az elismert költségek szintje jelent korlátot. ELMŰ-ÉMÁSZ 15/11/2011 PAGE 18

19 Az érintettek jellemzése a jövőkép kialakításához (2) Elosztók Smart Metering A fogyasztás 60%-káról (fogyasztók 20%-ka) már most is rendelkezésre áll negyedórás bontású napi távmért adat, a fogyasztás 40%-ka a fogyasztók 80%- kát kitevő profilos elszámolási körhöz tartozik, leolvasásuk éves gyakorisággal történik. Smart metering pilot projekt indul. Kereskedők A több éve a szabadpiacon vételező, távmért fogyasztók körében sincs piaci verseny a kereskedők között az innovatív tarifák kínálata tekintetében. A zöld tarifák árszintjük miatt nem versenyképesek a hagyományos tarifákkal szemben. Technológiai beszállítók Állam és hivatali szervek Technológiai beszállítók a Smart Grid bevezetés aktív résztvevői (ajánlatok, technológiai bemutatók, lobbi), a nemzetközi technológiák Magyarországon is elérhetőek. A Smart Gridhez kapcsolódó jogszabályi keretek kidolgozását, az energetikai beruházások pénzügyi támogatását az EU direktíváknak való megfelelés, a rendelkezésre álló költségvetési források és az energiaszolgáltatások árának kontrollja befolyásolja. A kormányzat hosszú távú energiastratégiájának kialakítása folyamatban van. ELMŰ-ÉMÁSZ 15/11/2011 PAGE 19

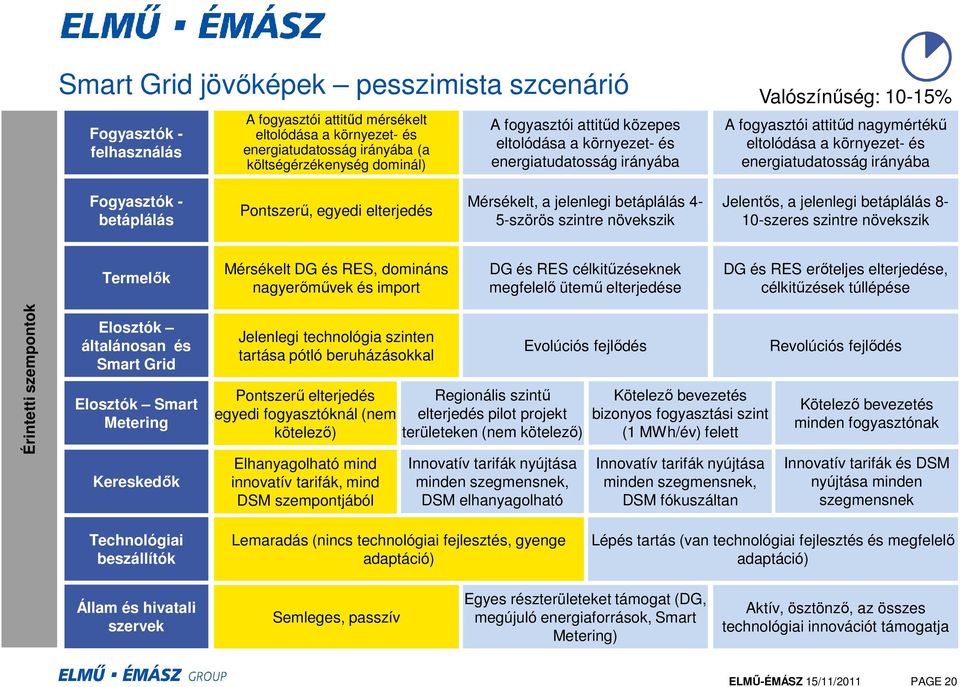

20 Smart Grid jövőképek pesszimista szcenárió Fogyasztók - felhasználás A fogyasztói attitűd mérsékelt eltolódása a környezet- és energiatudatosság irányába (a költségérzékenység dominál) A fogyasztói attitűd közepes eltolódása a környezet- és energiatudatosság irányába Valószínűség: 10-15% A fogyasztói attitűd nagymértékű eltolódása a környezet- és energiatudatosság irányába Fogyasztók - betáplálás Pontszerű, egyedi elterjedés Mérsékelt, a jelenlegi betáplálás 4-5-szörös szintre növekszik Jelentős, a jelenlegi betáplálás 8-10-szeres szintre növekszik Termelők Mérsékelt DG és RES, domináns nagyerőművek és import DG és RES célkitűzéseknek megfelelő ütemű elterjedése DG és RES erőteljes elterjedése, célkitűzések túllépése Érintetti szempontok Elosztók általánosan és Smart Grid Elosztók Smart Metering Kereskedők Jelenlegi technológia szinten tartása pótló beruházásokkal Pontszerű elterjedés egyedi fogyasztóknál (nem kötelező) Elhanyagolható mind innovatív tarifák, mind DSM szempontjából Evolúciós fejlődés Regionális szintű elterjedés pilot projekt területeken (nem kötelező) Innovatív tarifák nyújtása minden szegmensnek, DSM elhanyagolható Kötelező bevezetés bizonyos fogyasztási szint (1 MWh/év) felett Innovatív tarifák nyújtása minden szegmensnek, DSM fókuszáltan Revolúciós fejlődés Kötelező bevezetés minden fogyasztónak Innovatív tarifák és DSM nyújtása minden szegmensnek Technológiai beszállítók Lemaradás (nincs technológiai fejlesztés, gyenge adaptáció) Lépés tartás (van technológiai fejlesztés és megfelelő adaptáció) Állam és hivatali szervek Semleges, passzív Egyes részterületeket támogat (DG, megújuló energiaforrások, Smart Metering) Aktív, ösztönző, az összes technológiai innovációt támogatja ELMŰ-ÉMÁSZ 15/11/2011 PAGE 20

21 Smart Grid jövőképek reális pesszimista szcenárió Fogyasztók - felhasználás A fogyasztói attitűd mérsékelt eltolódása a környezet- és energiatudatosság irányába (a költségérzékenység dominál) A fogyasztói attitűd közepes eltolódása a környezet- és energiatudatosság irányába Valószínűség: 55-59% A fogyasztói attitűd nagymértékű eltolódása a környezet- és energiatudatosság irányába Fogyasztók - betáplálás Pontszerű, egyedi elterjedés Mérsékelt, a jelenlegi betáplálás 4-5-szörös szintre növekszik Jelentős, a jelenlegi betáplálás 8-10-szeres szintre növekszik Termelők Mérsékelt DG és RES, domináns nagyerőművek és import DG és RES célkitűzéseknek megfelelő ütemű elterjedése DG és RES erőteljes elterjedése, célkitűzések túllépése Érintetti szempontok Elosztók általánosan és Smart Grid Elosztók Smart Metering Kereskedők Jelenlegi technológia szinten tartása pótló beruházásokkal Pontszerű elterjedés egyedi fogyasztóknál (nem kötelező) Elhanyagolható mind innovatív tarifák, mind DSM szempontjából Evolúciós fejlődés Regionális szintű elterjedés pilot projekt területeken (nem kötelező) Innovatív tarifák nyújtása minden szegmensnek, DSM elhanyagolható Kötelező bevezetés bizonyos fogyasztási szint (1 MWh/év) felett Innovatív tarifák nyújtása minden szegmensnek, DSM fókuszáltan Revolúciós fejlődés Kötelező bevezetés minden fogyasztónak Innovatív tarifák és DSM nyújtása minden szegmensnek Technológiai beszállítók Lemaradás (nincs technológiai fejlesztés, gyenge adaptáció) Lépés tartás (van technológiai fejlesztés és megfelelő adaptáció) Állam és hivatali szervek Semleges, passzív Egyes részterületeket támogat (DG, megújuló energiaforrások, Smart Metering) Aktív, ösztönző, az összes technológiai innovációt támogatja ELMŰ-ÉMÁSZ 15/11/2011 PAGE 21

22 Smart Grid jövőképek reális optimista szcenárió Fogyasztók - felhasználás A fogyasztói attitűd mérsékelt eltolódása a környezet- és energiatudatosság irányába (a költségérzékenység dominál) A fogyasztói attitűd közepes eltolódása a környezet- és energiatudatosság irányába Valószínűség: 27-30% A fogyasztói attitűd nagymértékű eltolódása a környezet- és energiatudatosság irányába Fogyasztók - betáplálás Pontszerű, egyedi elterjedés Mérsékelt, a jelenlegi betáplálás 4-5-szörös szintre növekszik Jelentős, a jelenlegi betáplálás 8-10-szeres szintre növekszik Termelők Mérsékelt DG és RES, domináns nagyerőművek és import DG és RES célkitűzéseknek megfelelő ütemű elterjedése DG és RES erőteljes elterjedése, célkitűzések túllépése Érintetti szempontok Elosztók általánosan és Smart Grid Elosztók Smart Metering Kereskedők Jelenlegi technológia szinten tartása pótló beruházásokkal Pontszerű elterjedés egyedi fogyasztóknál (nem kötelező) Elhanyagolható mind innovatív tarifák, mind DSM szempontjából Evolúciós fejlődés Regionális szintű elterjedés pilot projekt területeken (nem kötelező) Innovatív tarifák nyújtása minden szegmensnek, DSM elhanyagolható Kötelező bevezetés bizonyos fogyasztási szint (1 MWh/év) felett Innovatív tarifák nyújtása minden szegmensnek, DSM fókuszáltan Revolúciós fejlődés Kötelező bevezetés minden fogyasztónak Innovatív tarifák és DSM nyújtása minden szegmensnek Technológiai beszállítók Lemaradás (nincs technológiai fejlesztés, gyenge adaptáció) Lépés tartás (van technológiai fejlesztés és megfelelő adaptáció) Állam és hivatali szervek Semleges, passzív Egyes részterületeket támogat (DG, megújuló energiaforrások, Smart Metering) Aktív, ösztönző, az összes technológiai innovációt támogatja ELMŰ-ÉMÁSZ 15/11/2011 PAGE 22

23 Smart Grid jövőképek optimista szcenárió Fogyasztók - felhasználás A fogyasztói attitűd mérsékelt eltolódása a környezet- és energiatudatosság irányába (a költségérzékenység dominál) A fogyasztói attitűd közepes eltolódása a környezet- és energiatudatosság irányába Valószínűség: 1-3% A fogyasztói attitűd nagymértékű eltolódása a környezet- és energiatudatosság irányába Fogyasztók - betáplálás Pontszerű, egyedi elterjedés Mérsékelt, a jelenlegi betáplálás 4-5-szörös szintre növekszik Jelentős, a jelenlegi betáplálás 8-10-szeres szintre növekszik Termelők Mérsékelt DG és RES, domináns nagyerőművek és import DG és RES célkitűzéseknek megfelelő ütemű elterjedése DG és RES erőteljes elterjedése, célkitűzések túllépése Érintetti szempontok Elosztók általánosan és Smart Grid Elosztók Smart Metering Kereskedők Jelenlegi technológia szinten tartása pótló beruházásokkal Pontszerű elterjedés egyedi fogyasztóknál (nem kötelező) Elhanyagolható mind innovatív tarifák, mind DSM szempontjából Evolúciós fejlődés Regionális szintű elterjedés pilot projekt területeken (nem kötelező) Innovatív tarifák nyújtása minden szegmensnek, DSM elhanyagolható Kötelező bevezetés bizonyos fogyasztási szint (1 MWh/év) felett Innovatív tarifák nyújtása minden szegmensnek, DSM fókuszáltan Revolúciós fejlődés Kötelező bevezetés minden fogyasztónak Innovatív tarifák és DSM nyújtása minden szegmensnek Technológiai beszállítók Lemaradás (nincs technológiai fejlesztés, gyenge adaptáció) Lépés tartás (van technológiai fejlesztés és megfelelő adaptáció) Állam és hivatali szervek Semleges, passzív Egyes részterületeket támogat (DG, megújuló energiaforrások, Smart Metering) Aktív, ösztönző, az összes technológiai innovációt támogatja ELMŰ-ÉMÁSZ 15/11/2011 PAGE 23

24 A Smart Grid a kereskedő beszerzési és értékesítési folyamataira is hatással bír Érintett terület Érintett funkció Hatás Menetrend tervezés Az okos mérő napi kiolvasott adatai *alapján lehetővé válik a következő napi menetrend-adás pontosítása. Kiegyenlítő energia mennyiségének és költségének csökkenése Portfoliókezelés Háztartási méretű kiserőművek tömeges elterjedésével az általuk fogyasztott mennyiség csökken. A virtuális erőművek kereskedelmi szabályozása a menetrendtartást támogatja. Fogyasztói (és beszerzési) portfolió csökkenése Elszámolás Termék menedzsment Az okos mérő napi kiolvasott adatai rendelkezésre állásával a profil alapú elszámolást felváltja a mérési adat alapú elszámolás. Az okos mérés alapú valós fogyasztási adatok lehetővé teszik a time-of-use tarifák** kidolgozását. A kereskedői verseny fokozódásának hatására összetett tarifák jelennek meg. A tarifatermékek mellett kiegészítő termékek is nyújthatóak a fogyasztóknak. Jelenleg nem tisztázott a kereskedői információk fogyasztókhoz történő eljuttatásának folyamata. Kiegyenlítő energia megjelenik a "profilos" mérlegkörön Profileltérés abszolút értékben csökken, relatív értékben nő Termékportfolió bővülése Lojalitás növekedése * A napi adatkiolvasás hasznossága nem összemérhető az általa okozott költséggel. ** A time-of-use tarifák Smart Meteringtől függetlenül is nyújthatóak. ELMŰ-ÉMÁSZ 15/11/2011 PAGE 24

25 A Smart Grid az ügyfélszolgálati folyamatok módosítását vonja maga után Érintett terület Érintett funkció Hatás Okos mérők felszerelésével lehetővé válik: Tájékoztatás -a személyes portál funkcióinak bővülése, mobiltelefon-alkalmazások Kompetencia növekedése elterjedése (fogyasztási adatok, tarifa, választható tarifák, számlaképek), Ügyfél lojalitás növekedése - azonnali tájékoztatás adható a tervezett és a nem tervezett üzemszünetekről, - a tarifaváltozásról a fogyasztó értesíthető. Szerződéskötés, ügyfélcsere Okos mérők felszerelésével: - lehetővé válik a távoli ügyfélcsere, - nem szükséges a mérőállás becslés, - megvalósítható a távolról történő teljesítménybővítés. Átfutási idő csökkenése Szolgáltatás minőségének emelkedése Számlázás, beszedés Behajtás Mérővel kapcsolatos tájékoztatás Az okos mérő nyújtotta fogyasztási adatok alapján: - a becsült fogyasztás alapú számlázást felváltja a tény fogyasztás alapú számlázás - a számlázás periódusa egyedileg változtatható Okos mérők felszerelésével gyorsabban és hatékonyabban megvalósítható: - a fogyasztók korlátozása - és kikapcsolása. Okos méréssel távolról elvégezhető: - a mérőellenőrzés - és a mérő hibabejelentés Átfutási idő csökkenése Panaszok csökkenése Készpénzkonverziós ciklus csökkenése Átfutási idő csökkenése Sikeres ki- és visszakapcsolások számának növekedése Kintlévőségek volumenének csökkenése Átfutási idő csökkenése Szolgáltatás minőségének emelkedése ELMŰ-ÉMÁSZ 15/11/2011 PAGE 25

26 A Smart Grid mérési adatait a hálózattervezés, az okos mérők funkcióit a mérésmenedzsment hasznosíthatja Érintett terület Érintett funkció Hatás Fogyasztói betáplálás Háztartási méretű kiserőművek tömeges elterjedésével az elosztott mennyiség csökken, az elosztóhálózat fix költségei változatlanok maradnak. Forgalomarányos RHD bevétel csökken RHD szerkezet változás (fix nő) Feszültségproblémák valószínűségének növekedése Demand Side Management Hálózattervezés A hálózati terhelés napon belüli változására hat a fogyasztó vagy a kereskedő által vezérelt egyedi DSM és a kereskedő által vezérelt csoportos DSM. Statisztikai helyett valós mérési adat alapú hálózattervezésre történő áttérést tesz lehetővé a Smart Grid. Az adatok forrása: - a KIF transzformátor feszültségmérés -és az okos mérők (fogyasztói végponti feszültségmérés). Egyenletesebb terhelés Hálózati veszteség csökkenés Elismert költség csökkenése Állandó ellátásminőség Szűk keresztmetszetek azonosítása Mérés és mérés menedzsment Okos mérés bevezetésével a DSO számára elérhető funkciók a távoli be-, és kikapcsolás, a szolgáltatás kiesés felügyelete és kezelése, a hálózati veszteség mérése, az ellátás és a feszültség pontosabb folyamatos minőségi ellenőrzése és az ügyféllel való kommunikáció. Átfutási idő csökkenése Panaszok számának csökkenése Hálózati veszteség csökkenése Kompetencia növekedése Ügyfél lojalitás növekedése ELMŰ-ÉMÁSZ 15/11/2011 PAGE 26

27 A Smart Grid bevezetésének feltétele a hálózati elemek automatizálása Érintett terület Érintett funkció Hatás Hálózatfelügyelet (üzemirányítás) A KÖF hálózati elemeken működő SCADA továbbfejlesztése, a SCADA KIF hálózati elemekre történő kiterjesztése és az okos mérők felszerelése az üzemzavarok gyors, automatikus lokalizálását, illetve a kiesés meghatározását támogatják. Automatikus hibahelybehatárolás és automatikus üzemhelyreállítás Automatikus kapcsolási sorrend A(z üzemzavari) kiesés mértékének meghatározása Hálózat üzemeltetés - A beépített zárlat-jelzőkkel felszerelt kapcsoló berendezések képesek a gyorsabb hibahely-behatárolásra és annak jelzésére. - A KÖF és KIF hálózati meddőgazdálkodás és feszültségszabályozás (elosztott termelés miatt) bevezetése csökkenti a hálózati veszteséget. - Az üzembiztonság a hálózati topológia változtatásával növelhető. - A KÖF-ön feszültség alatti munkavégzési (FAM) technológia vezetendő be egyes műszaki tevékenységekre ( oszlopkapcsoló csere, szigetelő csere ). Gyorsabb hibahely behatárolás, és üzem-helyreállítás (manuális) Ellátás minőségének javulása, ellátás kiesési idő és darabszám csökkenése Karbantartás, rekonstrukció A ciklikus / eseményvezérelt karbantartást felváltja a megbízhatóság és kockázatalapú karbantartás és rekonstrukció tervezés. Hálózat állapot információinak gyűjtésére is lehetőség nyílik. Szerelők munkairányításának fejlesztése (Mobile Work Force Management segítségével) a karbantartás hatékonyságát célozza. Beruházási és működési költség megtakarítás Üzemzavarok számának és költségének csökkenése Munkahatékonyság növelése Hatékonyabb adminisztráció ELMŰ-ÉMÁSZ 15/11/2011 PAGE 27

28 Smart Grid felkészülés stratégiai akcióterve 1/4 Hálózati projektek Stratégiai akció ÉMÁSZ SCADA bevezetés ELMŰ SCADA bevezetés SCADA kiterjesztés KIF hálózati elemekre és KÖF/KIF trafókra Automatizálási és szakértői SCADA funkciók bevezetése TMOK - 20 kv-os távműködtetésű oszlopkapcsolók beépített zárlatjelzőkkel, SCADA integrációval ETM - 10 kv kábelhálózati távműködtetésű kapcsolók beépített zárlat-jelzőkkel, SCADA integrációval ETM - 10/04kV-os állomásokban telemechanikai kapcsolat kiépítése ELMŰ-ÉMÁSZ 15/11/2011 PAGE 28

29 Smart Grid felkészülés stratégiai akcióterve 2/4 Hálózati projektek Stratégiai akció KÖF/KIF transzformátorok rendszeres mérése és KÖF feszültség minőség ellenőrzés Főelosztó hálózat átalakítása: - ELMŰ: Táppont sűrítés - ÉMÁSZ: Táppont rekonstrukció Elosztó hálózat átalakítása: - 10 kv-os hálózatkép egyszerűsítése - Csillagpont-kezelés, kompenzálás - Feszültségszintek felülvizsgálata KÖF és KIF kábelesítés KÖF FAM kiterjesztése (régiók és munkák) oktatás, jogosítványok, eszközök NAF FAM ELMŰ-ÉMÁSZ 15/11/2011 PAGE 29

30 Smart Grid felkészülés stratégiai akcióterve 3/4 Hálózati projektek Stratégiai akció Hálózati mérési kampányok (DG és REN hálózati hatásai, e- mobility hálózati hatásai) Smart Grid K+F program Smart grid mintaprojektek Asset management IT támogatása állapotinformációs adatbázis kialakításával, és intelligens kiértékeléssel, sorrendezéssel. Stratégia készítés támogatása adatbányászati módszerekkel ELMŰ-ÉMÁSZ 15/11/2011 PAGE 30

31 Smart Grid felkészülés stratégiai akcióterve 4/4 Hálózati, kereskedői projektek Stratégiai akció Smart metering pilot projekt Elektronikus mérőcsere projekt Kockázatalapú állapotértékelő rendszer megvalósítása Mobile Work Force Management Csatlakozás műszaki feltételeinek pontosítása, szabályozás módosítása a DG kapcsán Innovatív tarifák kidolgozása DSM érdekeltség, előnyök, szerepek, költségek vizsgálata HFKV jövőjének vizsgálata DSM bevezetése E-mobility program ELMŰ-ÉMÁSZ 15/11/2011 PAGE 31

32 K+F projektek az ELMŰ-ÉMÁSZ társaságcsoportnál - Új hálózati stratégia és irányelvek - Smart grid-hez kapcsolódó projektek - K+F projektek ELMŰ-ÉMÁSZ 15/11/2011 PAGE 32

33 Újszerű elvek/stratégiák a hálózattervezés, építés és üzemeltetés területén az ELMŰ-ÉMÁSZ-nál Jelenleg is alkalmazott új stratégiák, elvek: > Okos mérés pilot, távleolvasású mérők számának növelése > Kommunikációs hálózat fejlesztése, sebességének növelése > Hálózati topológia egyszerűsítése, > Alállomási automatizálás > Több, és kisebb teljesítményű transzformátor használata > Oszlopkapcsolók kiváltása FAM áramkötéssel > FAM alkalmazása a köf hálózaton > Kábelesítés ELMŰ-ÉMÁSZ 15/11/2011 PAGE 33

34 Jelenleg futó Smart projektek - a vill.energ. szolgáltatás minőségének javítására TMOK - 20 kv szabadvezeték > Távműködtetésű oszlopkapcsolók telepítése, melyek beépített zárlat-jelzők segítségével lehetővé teszik a gyors hibahely behatárolást. A rendszer integrálásra került a jelenlegi SCADA rendszerbe. (kb. 550 db TMOK) > Cél: Gyorsabb hibahely behatárolás és rekonfiguráció (diszpécseri beavatkozással), MEH mutatók csökkentése ETM 10kV kábel > Távműködtetésű, motoros kapcsolókészülékek telepítése beépített zárlatjelzőkkel, integráció a meglévő SCADA rendszerrel (kb. 760 db ETM) > Cél: Gyorsabb hibahely behatárolás és rekonfiguráció (diszpécseri beavatkozással), MEH mutatók csökkentése Új ÉMÁSZ SCADA > Automatikus hibahely behatárolás és hálózat rekonfiguráció diszpécseri beavatkozás nélkül > Automatikus kapcsolási sorrend generálás, és végrehajtás ELMŰ-ÉMÁSZ 15/11/2011 PAGE 34

35 Smart grid - K+F az ELMŰ-ÉMÁSZ társaságcsoportnál A smart grid filozófia alkalmazása az üzembiztonság növelésére (Óbudai Egyetem, , 2 fázisú teljesítés) > Intelligens on-line monitoring rendszerek: hőmérsékletmérés (kábel/szab.vez.), vonali terhelési állapot, feszültség minőség, stb. > SCADA funkciók kiterjesztése a kisfesz. hálózatra, új funkciók A smart grid kisfeszültségű kihívásai (BMGE - IET, , 2 fázisú teljesítés) > Feszültség/meddő szabályozás, energia tárolás, veszteség csökkentés, RKV/HKV jövője, elosztott termelők integrálása > Új védelmi filozófiák, DSM, szigetüzem engedélyezése/tiltása ELMŰ-ÉMÁSZ 15/11/2011 PAGE 35

36 Smart gridhez kapcsolódó K+F az ELMŰ-ÉMÁSZ társaságcsoportnál Az elosztói engedélyes feladatai a megújuló energiatermelők integrálása során (13%-os megújuló részesedés, EU ) (Óbuda University, , 2 fázis) > Jelenlegi és jövőben várható megújuló források az ELMŰ-ÉMÁSZ hálózatán (kapacitás, helyszín, feszültség szint, stb.) > Az új termelő kapacitások integrálásának hatásai/feladatai az ELMŰ-ÉMÁSZ hálózatán: tervezés, beruházás, üzemeltetés, karbantartás, rekonstrukció, helyreállítás, stb. E-mobility (Innotech, , 2 fázis) > E-autók villamos paraméterei, töltési karakterisztikák és hálózati hatások, várható e-autó használati szokások. > A töltőpontok várható száma és elhelyezkedése, hatás a köf és kif hálózatra, üzleti modellek, elszámolási módok. ELMŰ-ÉMÁSZ 15/11/2011 PAGE 36

37 Köszönöm a figyelmet! ELMŰ-ÉMÁSZ 15/11/2011 PAGE 37
