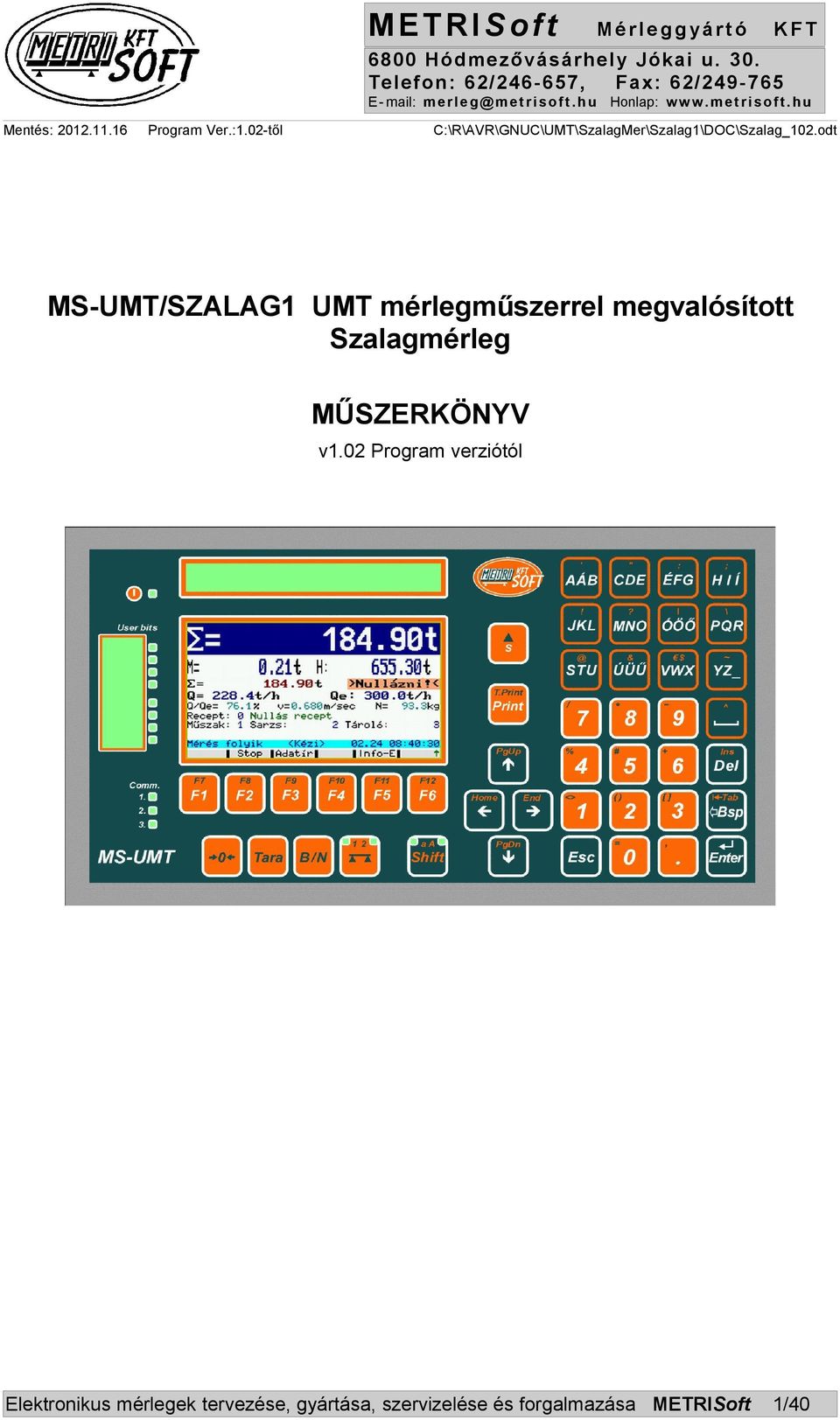

1 METRISoft M é r l e g g yá r t ó K F T 6800 Hódmezővásárhely Jókai u. 30. Telefon: 62/ , Fax: 62/ E- mail: merleg@metrisoft.hu Honlap: w w w.m etrisoft.hu Mentés: Program Ver.:1.02-től MS-UMT/SZALAG1 UMT mérlegműszerrel megvalósított Szalagmérleg MŰSZERKÖNYV v1.02 Program verziótól Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 1/40

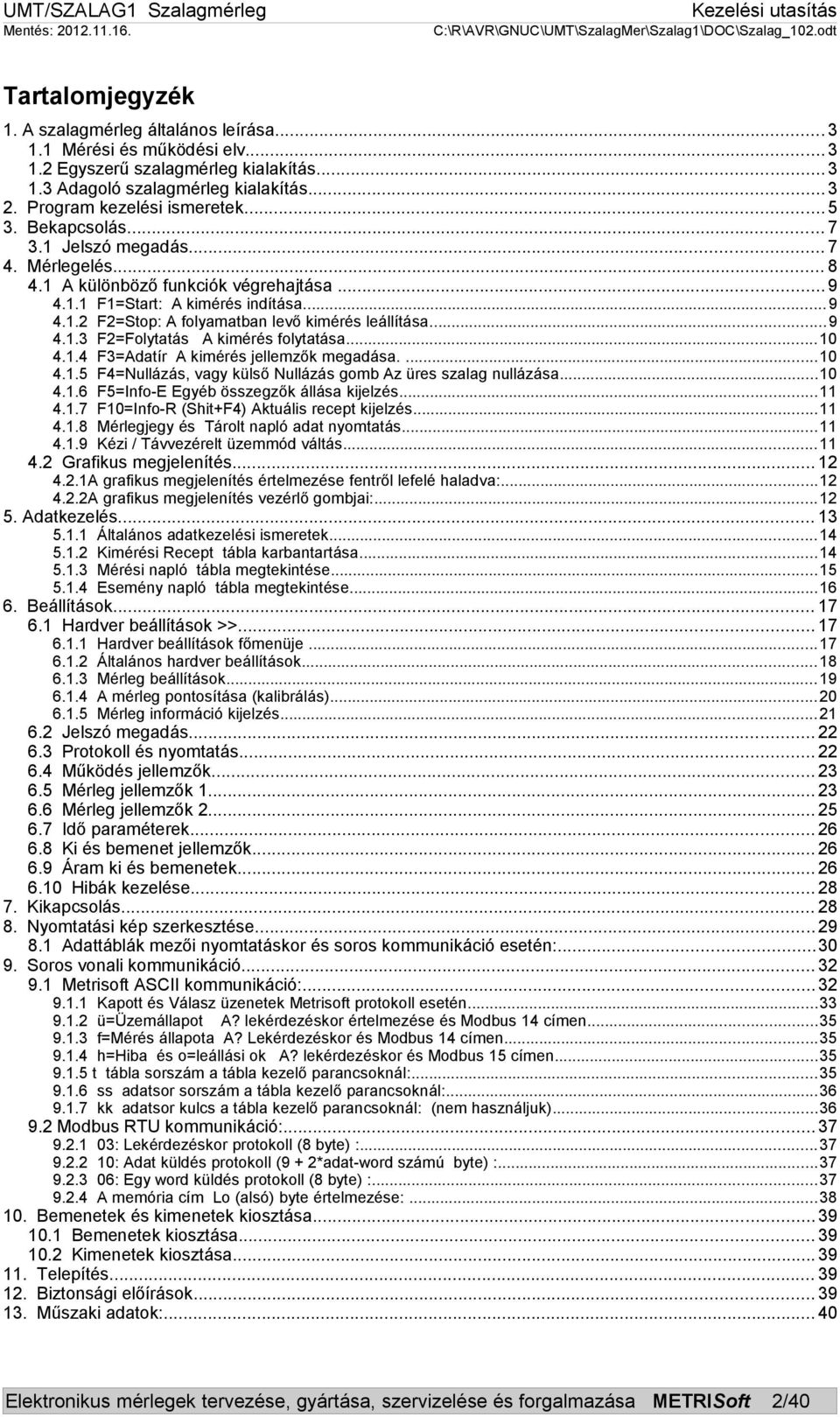

2 Tartalomjegyzék 1. A szalagmérleg általános leírása Mérési és működési elv Egyszerű szalagmérleg kialakítás Adagoló szalagmérleg kialakítás Program kezelési ismeretek Bekapcsolás Jelszó megadás Mérlegelés A különböző funkciók végrehajtása F1=Start: A kimérés indítása F2=Stop: A folyamatban levő kimérés leállítása F2=Folytatás A kimérés folytatása F3=Adatír A kimérés jellemzők megadása F4=Nullázás, vagy külső Nullázás gomb Az üres szalag nullázása F5=Info-E Egyéb összegzők állása kijelzés F10=Info-R (Shit+F4) Aktuális recept kijelzés Mérlegjegy és Tárolt napló adat nyomtatás Kézi / Távvezérelt üzemmód váltás Grafikus megjelenítés A grafikus megjelenítés értelmezése fentről lefelé haladva: A grafikus megjelenítés vezérlő gombjai: Adatkezelés Általános adatkezelési ismeretek Kimérési Recept tábla karbantartása Mérési napló tábla megtekintése Esemény napló tábla megtekintése Beállítások Hardver beállítások >> Hardver beállítások főmenüje Általános hardver beállítások Mérleg beállítások A mérleg pontosítása (kalibrálás) Mérleg információ kijelzés Jelszó megadás Protokoll és nyomtatás Működés jellemzők Mérleg jellemzők Mérleg jellemzők Idő paraméterek Ki és bemenet jellemzők Áram ki és bemenetek Hibák kezelése Kikapcsolás Nyomtatási kép szerkesztése Adattáblák mezői nyomtatáskor és soros kommunikáció esetén: Soros vonali kommunikáció Metrisoft ASCII kommunikáció: Kapott és Válasz üzenetek Metrisoft protokoll esetén ü=üzemállapot A? lekérdezéskor értelmezése és Modbus 14 címen f=mérés állapota A? Lekérdezéskor és Modbus 14 címen h=hiba és o=leállási ok A? lekérdezéskor és Modbus 15 címen t tábla sorszám a tábla kezelő parancsoknál: ss adatsor sorszám a tábla kezelő parancsoknál: kk adatsor kulcs a tábla kezelő parancsoknál: (nem használjuk) Modbus RTU kommunikáció: : Lekérdezéskor protokoll (8 byte) : : Adat küldés protokoll (9 + 2*adat-word számú byte) : : Egy word küldés protokoll (8 byte) : A memória cím Lo (alsó) byte értelmezése: Bemenetek és kimenetek kiosztása Bemenetek kiosztása Kimenetek kiosztása Telepítés Biztonsági előírások Műszaki adatok: Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 2/40

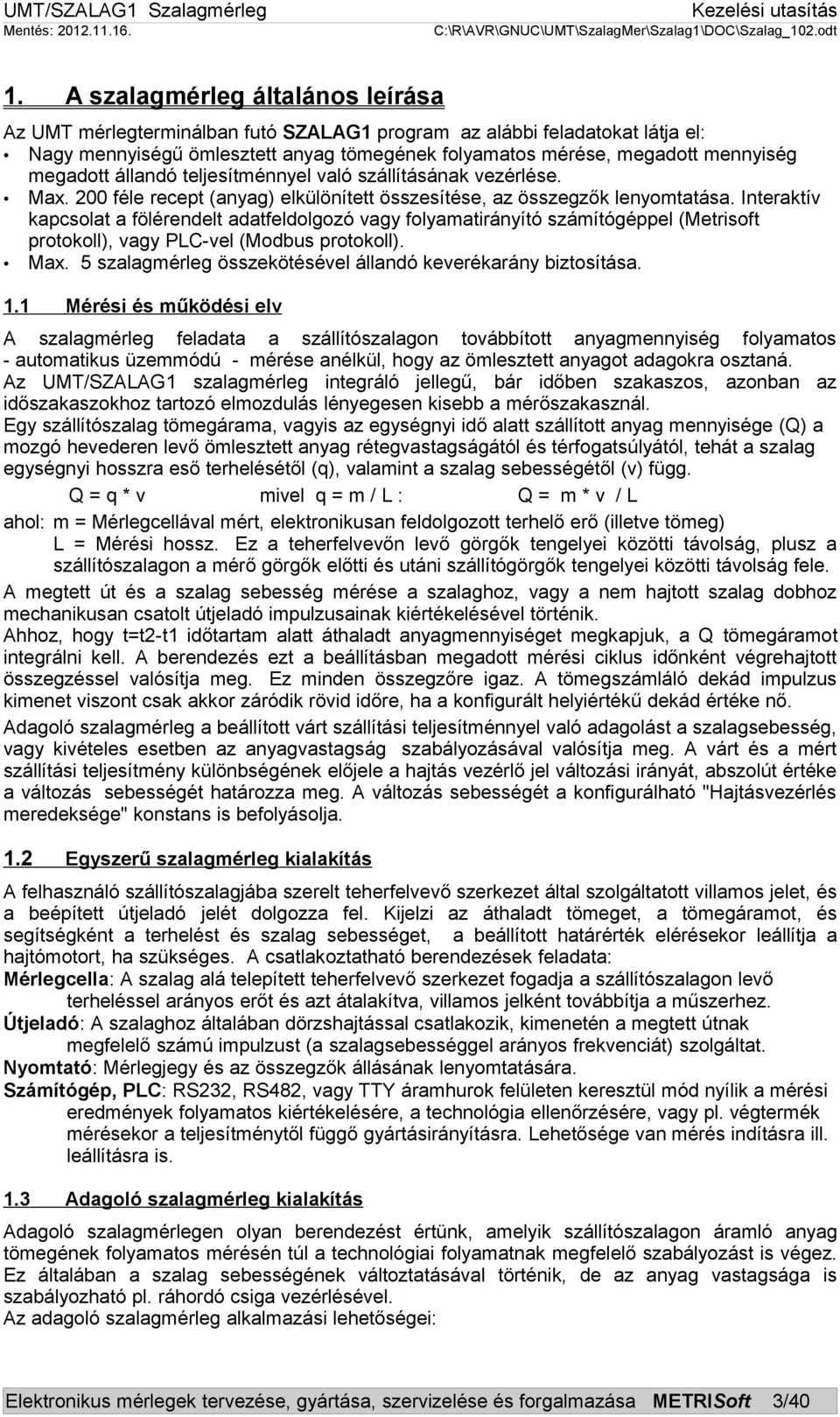

3 1. A szalagmérleg általános leírása Az UMT mérlegterminálban futó SZALAG1 program az alábbi feladatokat látja el: Nagy mennyiségű ömlesztett anyag tömegének folyamatos mérése, megadott mennyiség megadott állandó teljesítménnyel való szállításának vezérlése. Max. 200 féle recept (anyag) elkülönített összesítése, az összegzők lenyomtatása. Interaktív kapcsolat a fölérendelt adatfeldolgozó vagy folyamatirányító számítógéppel (Metrisoft protokoll), vagy PLC-vel (Modbus protokoll). Max. 5 szalagmérleg összekötésével állandó keverékarány biztosítása. 1.1 Mérési és működési elv A szalagmérleg feladata a szállítószalagon továbbított anyagmennyiség folyamatos - automatikus üzemmódú - mérése anélkül, hogy az ömlesztett anyagot adagokra osztaná. Az UMT/SZALAG1 szalagmérleg integráló jellegű, bár időben szakaszos, azonban az időszakaszokhoz tartozó elmozdulás lényegesen kisebb a mérőszakasznál. Egy szállítószalag tömegárama, vagyis az egységnyi idő alatt szállított anyag mennyisége (Q) a mozgó hevederen levő ömlesztett anyag rétegvastagságától és térfogatsúlyától, tehát a szalag egységnyi hosszra eső terhelésétől (q), valamint a szalag sebességétől (v) függ. Q = q * v mivel q = m / L : Q = m * v / L ahol: m = Mérlegcellával mért, elektronikusan feldolgozott terhelő erő (illetve tömeg) L = Mérési hossz. Ez a teherfelvevőn levő görgők tengelyei közötti távolság, plusz a szállítószalagon a mérő görgők előtti és utáni szállítógörgők tengelyei közötti távolság fele. A megtett út és a szalag sebesség mérése a szalaghoz, vagy a nem hajtott szalag dobhoz mechanikusan csatolt útjeladó impulzusainak kiértékelésével történik. Ahhoz, hogy t=t2-t1 időtartam alatt áthaladt anyagmennyiséget megkapjuk, a Q tömegáramot integrálni kell. A berendezés ezt a beállításban megadott mérési ciklus időnként végrehajtott összegzéssel valósítja meg. Ez minden összegzőre igaz. A tömegszámláló dekád impulzus kimenet viszont csak akkor záródik rövid időre, ha a konfigurált helyiértékű dekád értéke nő. Adagoló szalagmérleg a beállított várt szállítási teljesítménnyel való adagolást a szalagsebesség, vagy kivételes esetben az anyagvastagság szabályozásával valósítja meg. A várt és a mért szállítási teljesítmény különbségének előjele a hajtás vezérlő jel változási irányát, abszolút értéke a változás sebességét határozza meg. A változás sebességét a konfigurálható "Hajtásvezérlés meredeksége" konstans is befolyásolja. 1.2 Egyszerű szalagmérleg kialakítás A felhasználó szállítószalagjába szerelt teherfelvevő szerkezet által szolgáltatott villamos jelet, és a beépített útjeladó jelét dolgozza fel. Kijelzi az áthaladt tömeget, a tömegáramot, és segítségként a terhelést és szalag sebességet, a beállított határérték elérésekor leállítja a hajtómotort, ha szükséges. A csatlakoztatható berendezések feladata: Mérlegcella: A szalag alá telepített teherfelvevő szerkezet fogadja a szállítószalagon levő terheléssel arányos erőt és azt átalakítva, villamos jelként továbbítja a műszerhez. Útjeladó: A szalaghoz általában dörzshajtással csatlakozik, kimenetén a megtett útnak megfelelő számú impulzust (a szalagsebességgel arányos frekvenciát) szolgáltat. Nyomtató: Mérlegjegy és az összegzők állásának lenyomtatására. Számítógép, PLC: RS232, RS482, vagy TTY áramhurok felületen keresztül mód nyílik a mérési eredmények folyamatos kiértékelésére, a technológia ellenőrzésére, vagy pl. végtermék mérésekor a teljesítménytől függő gyártásirányításra. Lehetősége van mérés indításra ill. leállításra is. 1.3 Adagoló szalagmérleg kialakítás Adagoló szalagmérlegen olyan berendezést értünk, amelyik szállítószalagon áramló anyag tömegének folyamatos mérésén túl a technológiai folyamatnak megfelelő szabályozást is végez. Ez általában a szalag sebességének változtatásával történik, de az anyag vastagsága is szabályozható pl. ráhordó csiga vezérlésével. Az adagoló szalagmérleg alkalmazási lehetőségei: Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 3/40

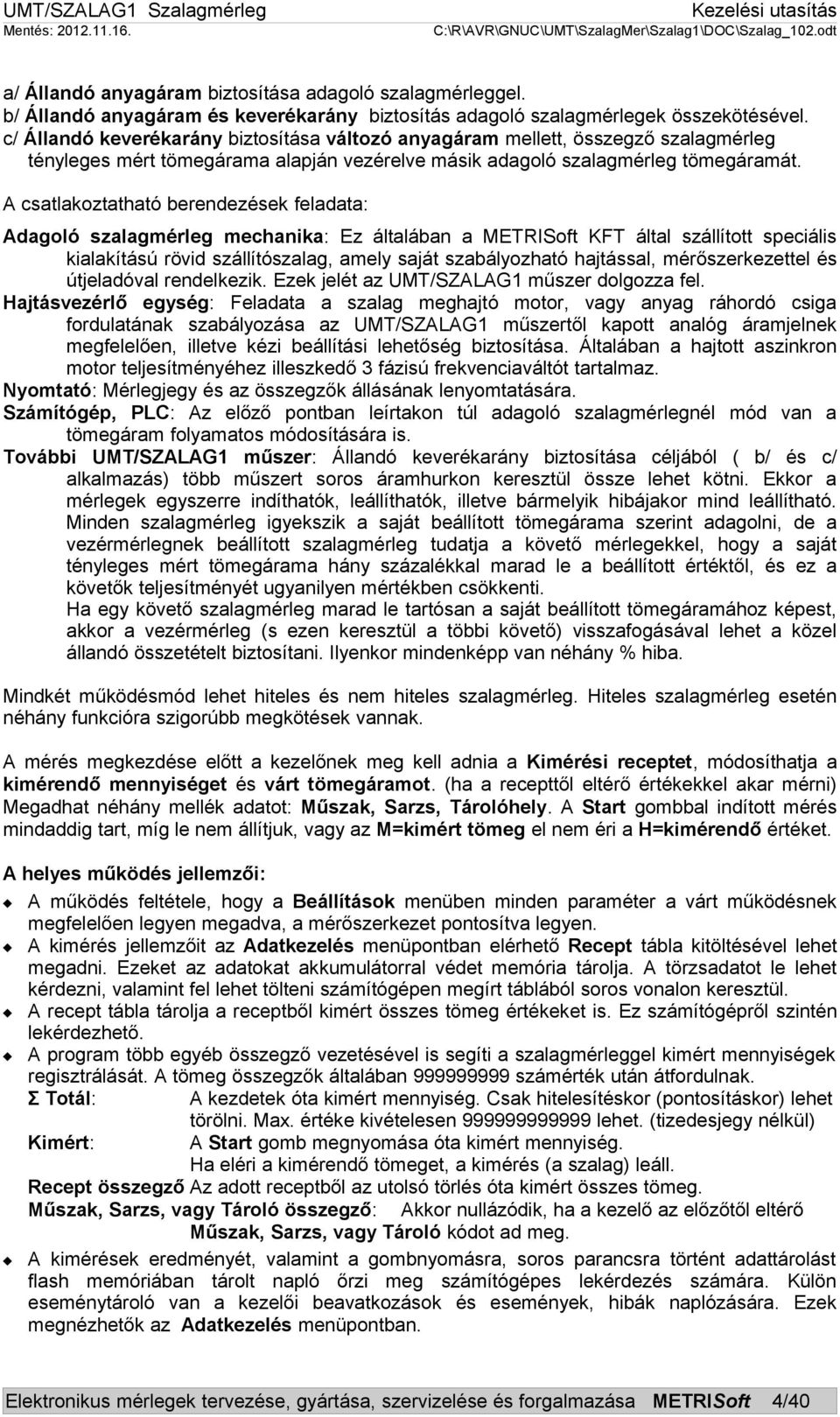

4 a/ Állandó anyagáram biztosítása adagoló szalagmérleggel. b/ Állandó anyagáram és keverékarány biztosítás adagoló szalagmérlegek összekötésével. c/ Állandó keverékarány biztosítása változó anyagáram mellett, összegző szalagmérleg tényleges mért tömegárama alapján vezérelve másik adagoló szalagmérleg tömegáramát. A csatlakoztatható berendezések feladata: Adagoló szalagmérleg mechanika: Ez általában a METRISoft KFT által szállított speciális kialakítású rövid szállítószalag, amely saját szabályozható hajtással, mérőszerkezettel és útjeladóval rendelkezik. Ezek jelét az UMT/SZALAG1 műszer dolgozza fel. Hajtásvezérlő egység: Feladata a szalag meghajtó motor, vagy anyag ráhordó csiga fordulatának szabályozása az UMT/SZALAG1 műszertől kapott analóg áramjelnek megfelelően, illetve kézi beállítási lehetőség biztosítása. Általában a hajtott aszinkron motor teljesítményéhez illeszkedő 3 fázisú frekvenciaváltót tartalmaz. Nyomtató: Mérlegjegy és az összegzők állásának lenyomtatására. Számítógép, PLC: Az előző pontban leírtakon túl adagoló szalagmérlegnél mód van a tömegáram folyamatos módosítására is. További UMT/SZALAG1 műszer: Állandó keverékarány biztosítása céljából ( b/ és c/ alkalmazás) több műszert soros áramhurkon keresztül össze lehet kötni. Ekkor a mérlegek egyszerre indíthatók, leállíthatók, illetve bármelyik hibájakor mind leállítható. Minden szalagmérleg igyekszik a saját beállított tömegárama szerint adagolni, de a vezérmérlegnek beállított szalagmérleg tudatja a követő mérlegekkel, hogy a saját tényleges mért tömegárama hány százalékkal marad le a beállított értéktől, és ez a követők teljesítményét ugyanilyen mértékben csökkenti. Ha egy követő szalagmérleg marad le tartósan a saját beállított tömegáramához képest, akkor a vezérmérleg (s ezen keresztül a többi követő) visszafogásával lehet a közel állandó összetételt biztosítani. Ilyenkor mindenképp van néhány % hiba. Mindkét működésmód lehet hiteles és nem hiteles szalagmérleg. Hiteles szalagmérleg esetén néhány funkcióra szigorúbb megkötések vannak. A mérés megkezdése előtt a kezelőnek meg kell adnia a Kimérési receptet, módosíthatja a kimérendő mennyiséget és várt tömegáramot. (ha a recepttől eltérő értékekkel akar mérni) Megadhat néhány mellék adatot: Műszak, Sarzs, Tárolóhely. A Start gombbal indított mérés mindaddig tart, míg le nem állítjuk, vagy az M=kimért tömeg el nem éri a H=kimérendő értéket. A helyes működés jellemzői: A működés feltétele, hogy a Beállítások menüben minden paraméter a várt működésnek megfelelően legyen megadva, a mérőszerkezet pontosítva legyen. A kimérés jellemzőit az Adatkezelés menüpontban elérhető Recept tábla kitöltésével lehet megadni. Ezeket az adatokat akkumulátorral védet memória tárolja. A törzsadatot le lehet kérdezni, valamint fel lehet tölteni számítógépen megírt táblából soros vonalon keresztül. A recept tábla tárolja a receptből kimért összes tömeg értékeket is. Ez számítógépről szintén lekérdezhető. A program több egyéb összegző vezetésével is segíti a szalagmérleggel kimért mennyiségek regisztrálását. A tömeg összegzők általában számérték után átfordulnak. Σ Totál: A kezdetek óta kimért mennyiség. Csak hitelesítéskor (pontosításkor) lehet törölni. Max. értéke kivételesen lehet. (tizedesjegy nélkül) Kimért: A Start gomb megnyomása óta kimért mennyiség. Ha eléri a kimérendő tömeget, a kimérés (a szalag) leáll. Recept összegző Az adott receptből az utolsó törlés óta kimért összes tömeg. Műszak, Sarzs, vagy Tároló összegző: Akkor nullázódik, ha a kezelő az előzőtől eltérő Műszak, Sarzs, vagy Tároló kódot ad meg. A kimérések eredményét, valamint a gombnyomásra, soros parancsra történt adattárolást flash memóriában tárolt napló őrzi meg számítógépes lekérdezés számára. Külön eseménytároló van a kezelői beavatkozások és események, hibák naplózására. Ezek megnézhetők az Adatkezelés menüpontban. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 4/40

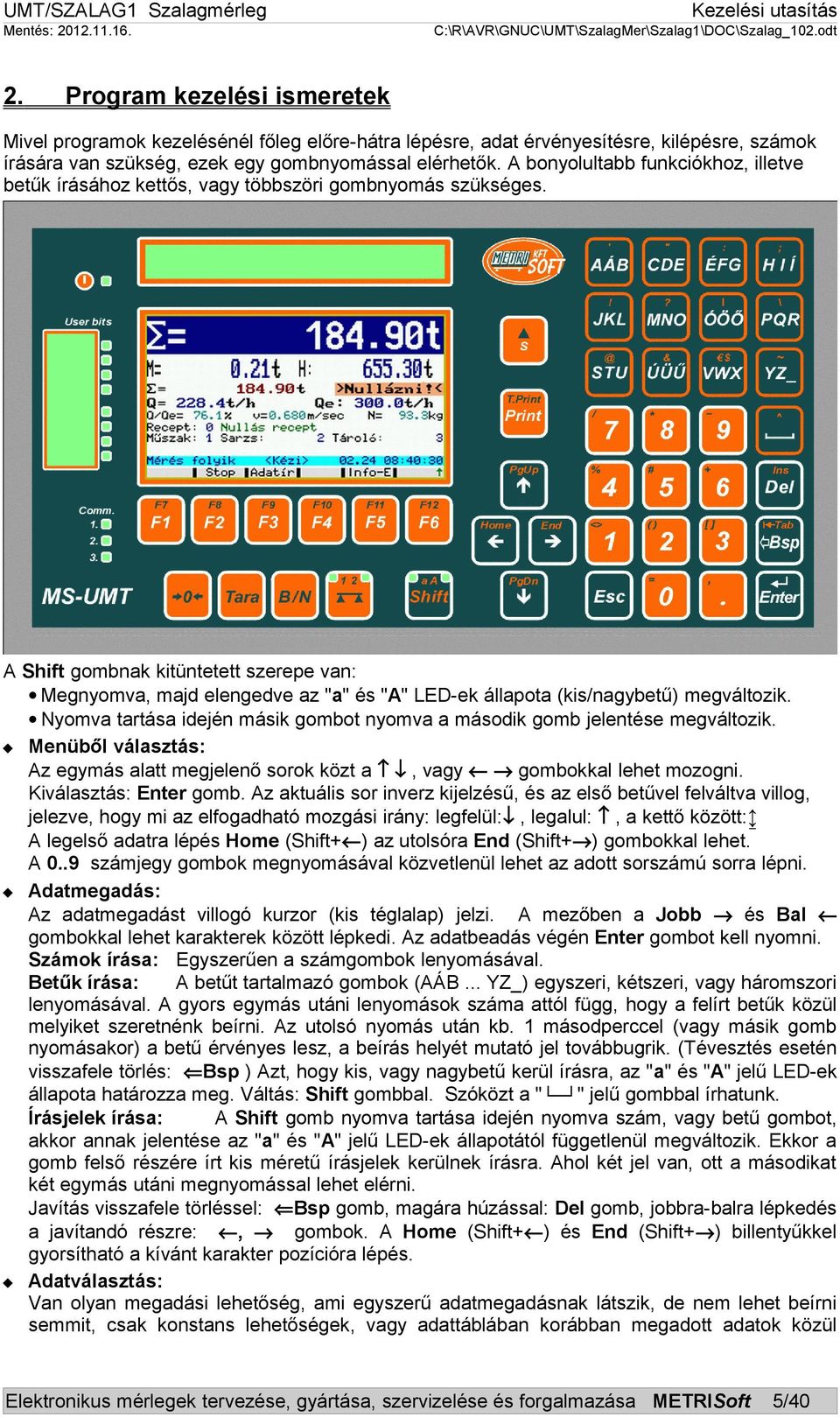

5 2. Program kezelési ismeretek Mivel programok kezelésénél főleg előre-hátra lépésre, adat érvényesítésre, kilépésre, számok írására van szükség, ezek egy gombnyomással elérhetők. A bonyolultabb funkciókhoz, illetve betűk írásához kettős, vagy többszöri gombnyomás szükséges. A Shift gombnak kitüntetett szerepe van: Megnyomva, majd elengedve az "a" és "A" LED-ek állapota (kis/nagybetű) megváltozik. Nyomva tartása idején másik gombot nyomva a második gomb jelentése megváltozik. Menüből választás: Az egymás alatt megjelenő sorok közt a, vagy gombokkal lehet mozogni. Kiválasztás: Enter gomb. Az aktuális sor inverz kijelzésű, és az első betűvel felváltva villog, jelezve, hogy mi az elfogadható mozgási irány: legfelül:, legalul:, a kettő között: A legelső adatra lépés Home (Shift+ ) az utolsóra End (Shift+ ) gombokkal lehet. A 0..9 számjegy gombok megnyomásával közvetlenül lehet az adott sorszámú sorra lépni. Adatmegadás: Az adatmegadást villogó kurzor (kis téglalap) jelzi. A mezőben a Jobb és Bal gombokkal lehet karakterek között lépkedi. Az adatbeadás végén Enter gombot kell nyomni. Számok írása: Egyszerűen a számgombok lenyomásával. Betűk írása: A betűt tartalmazó gombok (AÁB... YZ_) egyszeri, kétszeri, vagy háromszori lenyomásával. A gyors egymás utáni lenyomások száma attól függ, hogy a felírt betűk közül melyiket szeretnénk beírni. Az utolsó nyomás után kb. 1 másodperccel (vagy másik gomb nyomásakor) a betű érvényes lesz, a beírás helyét mutató jel továbbugrik. (Tévesztés esetén visszafele törlés: Bsp ) Azt, hogy kis, vagy nagybetű kerül írásra, az "a" és "A" jelű LED-ek állapota határozza meg. Váltás: Shift gombbal. Szóközt a " " jelű gombbal írhatunk. Írásjelek írása: A Shift gomb nyomva tartása idején nyomva szám, vagy betű gombot, akkor annak jelentése az "a" és "A" jelű LED-ek állapotától függetlenül megváltozik. Ekkor a gomb felső részére írt kis méretű írásjelek kerülnek írásra. Ahol két jel van, ott a másodikat két egymás utáni megnyomással lehet elérni. Javítás visszafele törléssel: Bsp gomb, magára húzással: Del gomb, jobbra-balra lépkedés a javítandó részre:, gombok. A Home (Shift+ ) és End (Shift+ ) billentyűkkel gyorsítható a kívánt karakter pozícióra lépés. Adatválasztás: Van olyan megadási lehetőség, ami egyszerű adatmegadásnak látszik, de nem lehet beírni semmit, csak konstans lehetőségek, vagy adattáblában korábban megadott adatok közül Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 5/40

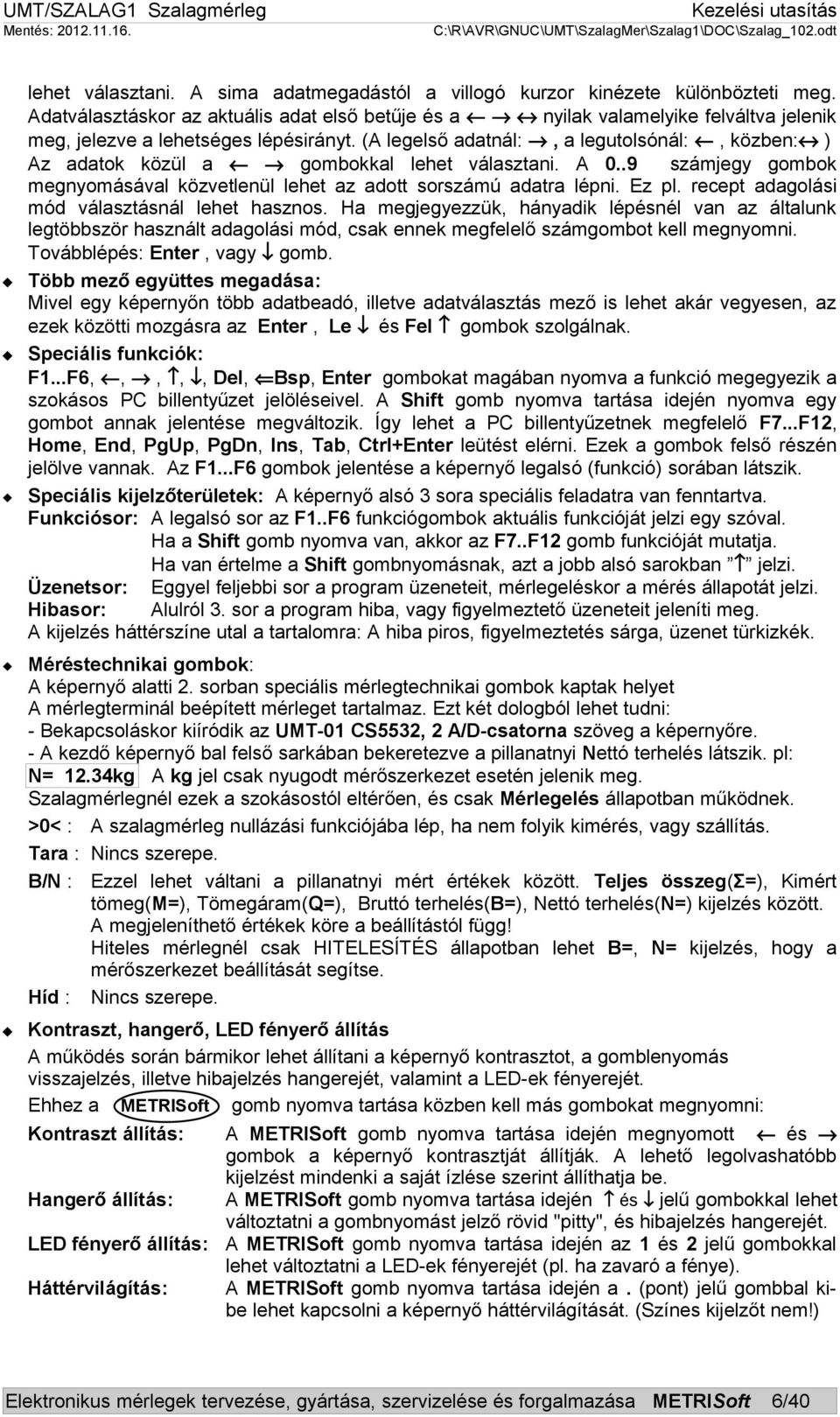

6 lehet választani. A sima adatmegadástól a villogó kurzor kinézete különbözteti meg. Adatválasztáskor az aktuális adat első betűje és a nyilak valamelyike felváltva jelenik meg, jelezve a lehetséges lépésirányt. (A legelső adatnál:, a legutolsónál:, közben: ) Az adatok közül a gombokkal lehet választani. A 0..9 számjegy gombok megnyomásával közvetlenül lehet az adott sorszámú adatra lépni. Ez pl. recept adagolási mód választásnál lehet hasznos. Ha megjegyezzük, hányadik lépésnél van az általunk legtöbbször használt adagolási mód, csak ennek megfelelő számgombot kell megnyomni. Továbblépés: Enter, vagy gomb. Több mező együttes megadása: Mivel egy képernyőn több adatbeadó, illetve adatválasztás mező is lehet akár vegyesen, az ezek közötti mozgásra az Enter, Le és Fel gombok szolgálnak. Speciális funkciók: F1...F6,,,,, Del, Bsp, Enter gombokat magában nyomva a funkció megegyezik a szokásos PC billentyűzet jelöléseivel. A Shift gomb nyomva tartása idején nyomva egy gombot annak jelentése megváltozik. Így lehet a PC billentyűzetnek megfelelő F7...F12, Home, End, PgUp, PgDn, Ins, Tab, Ctrl+Enter leütést elérni. Ezek a gombok felső részén jelölve vannak. Az F1...F6 gombok jelentése a képernyő legalsó (funkció) sorában látszik. Speciális kijelzőterületek: A képernyő alsó 3 sora speciális feladatra van fenntartva. Funkciósor: A legalsó sor az F1..F6 funkciógombok aktuális funkcióját jelzi egy szóval. Ha a Shift gomb nyomva van, akkor az F7..F12 gomb funkcióját mutatja. Ha van értelme a Shift gombnyomásnak, azt a jobb alsó sarokban jelzi. Üzenetsor: Eggyel feljebbi sor a program üzeneteit, mérlegeléskor a mérés állapotát jelzi. Hibasor: Alulról 3. sor a program hiba, vagy figyelmeztető üzeneteit jeleníti meg. A kijelzés háttérszíne utal a tartalomra: A hiba piros, figyelmeztetés sárga, üzenet türkizkék. Méréstechnikai gombok: A képernyő alatti 2. sorban speciális mérlegtechnikai gombok kaptak helyet A mérlegterminál beépített mérleget tartalmaz. Ezt két dologból lehet tudni: - Bekapcsoláskor kiíródik az UMT-01 CS5532, 2 A/D-csatorna szöveg a képernyőre. - A kezdő képernyő bal felső sarkában bekeretezve a pillanatnyi Nettó terhelés látszik. pl: N= 12.34kg A kg jel csak nyugodt mérőszerkezet esetén jelenik meg. Szalagmérlegnél ezek a szokásostól eltérően, és csak Mérlegelés állapotban működnek. >0< : A szalagmérleg nullázási funkciójába lép, ha nem folyik kimérés, vagy szállítás. Tara : Nincs szerepe. B/N : Ezzel lehet váltani a pillanatnyi mért értékek között. Teljes összeg(σ=), Kimért tömeg(m=), Tömegáram(Q=), Bruttó terhelés(b=), Nettó terhelés(n=) kijelzés között. A megjeleníthető értékek köre a beállítástól függ! Hiteles mérlegnél csak HITELESÍTÉS állapotban lehet B=, N= kijelzés, hogy a mérőszerkezet beállítását segítse. Híd : Nincs szerepe. Kontraszt, hangerő, LED fényerő állítás A működés során bármikor lehet állítani a képernyő kontrasztot, a gomblenyomás visszajelzés, illetve hibajelzés hangerejét, valamint a LED-ek fényerejét. Ehhez a METRISoft gomb nyomva tartása közben kell más gombokat megnyomni: Kontraszt állítás: Hangerő állítás: LED fényerő állítás: Háttérvilágítás: A METRISoft gomb nyomva tartása idején megnyomott és gombok a képernyő kontrasztját állítják. A lehető legolvashatóbb kijelzést mindenki a saját ízlése szerint állíthatja be. A METRISoft gomb nyomva tartása idején és jelű gombokkal lehet változtatni a gombnyomást jelző rövid "pitty", és hibajelzés hangerejét. A METRISoft gomb nyomva tartása idején az 1 és 2 jelű gombokkal lehet változtatni a LED-ek fényerejét (pl. ha zavaró a fénye). A METRISoft gomb nyomva tartása idején a. (pont) jelű gombbal kibe lehet kapcsolni a képernyő háttérvilágítását. (Színes kijelzőt nem!) Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 6/40

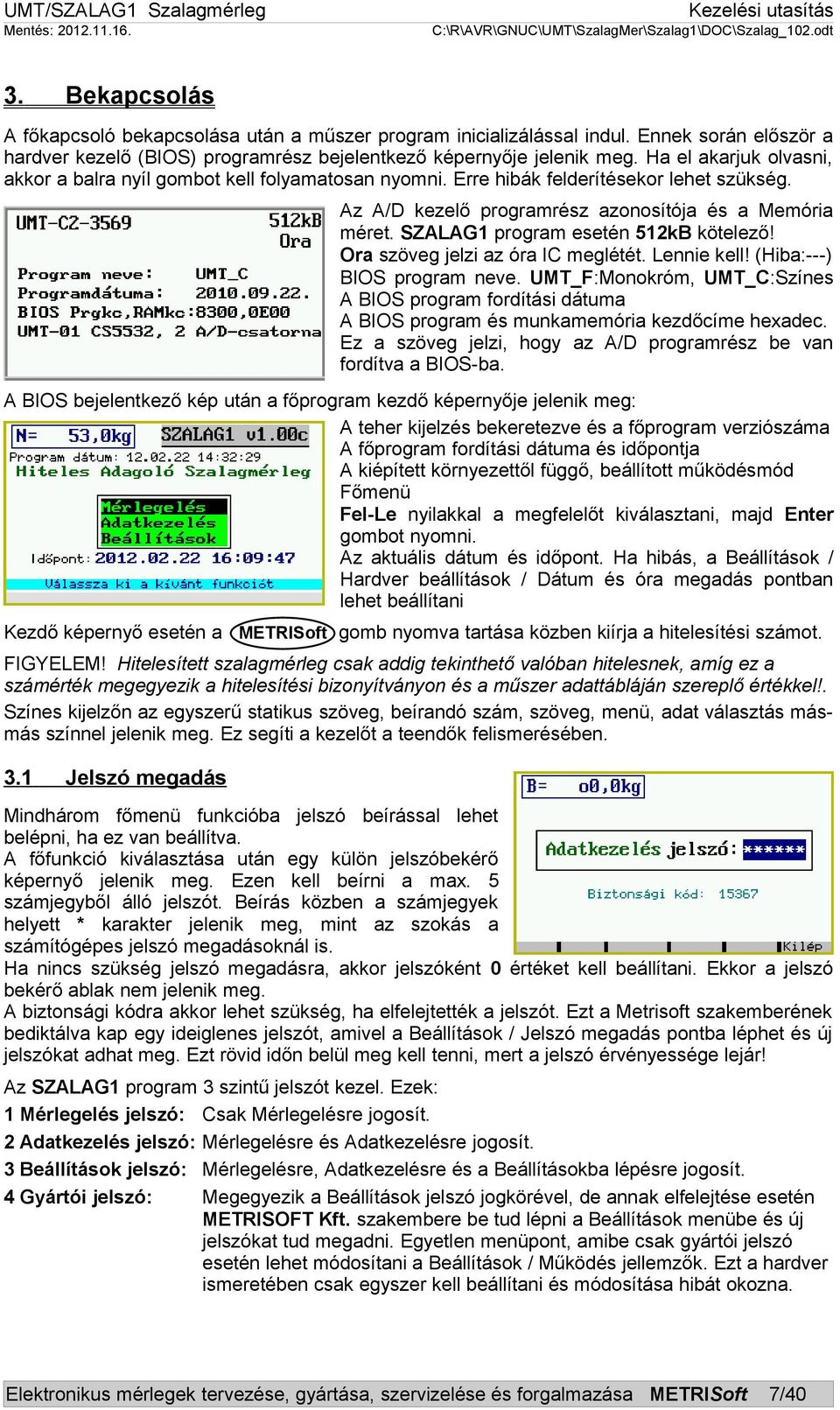

7 3. Bekapcsolás A főkapcsoló bekapcsolása után a műszer program inicializálással indul. Ennek során először a hardver kezelő (BIOS) programrész bejelentkező képernyője jelenik meg. Ha el akarjuk olvasni, akkor a balra nyíl gombot kell folyamatosan nyomni. Erre hibák felderítésekor lehet szükség. Az A/D kezelő programrész azonosítója és a Memória méret. SZALAG1 program esetén 512kB kötelező! Ora szöveg jelzi az óra IC meglétét. Lennie kell! (Hiba:---) BIOS program neve. UMT_F:Monokróm, UMT_C:Színes A BIOS program fordítási dátuma A BIOS program és munkamemória kezdőcíme hexadec. Ez a szöveg jelzi, hogy az A/D programrész be van fordítva a BIOS-ba. A BIOS bejelentkező kép után a főprogram kezdő képernyője jelenik meg: A teher kijelzés bekeretezve és a főprogram verziószáma A főprogram fordítási dátuma és időpontja A kiépített környezettől függő, beállított működésmód Főmenü Fel-Le nyilakkal a megfelelőt kiválasztani, majd Enter gombot nyomni. Az aktuális dátum és időpont. Ha hibás, a Beállítások / Hardver beállítások / Dátum és óra megadás pontban lehet beállítani Kezdő képernyő esetén a METRISoft gomb nyomva tartása közben kiírja a hitelesítési számot. FIGYELEM! Hitelesített szalagmérleg csak addig tekinthető valóban hitelesnek, amíg ez a számérték megegyezik a hitelesítési bizonyítványon és a műszer adattábláján szereplő értékkel!. Színes kijelzőn az egyszerű statikus szöveg, beírandó szám, szöveg, menü, adat választás másmás színnel jelenik meg. Ez segíti a kezelőt a teendők felismerésében. 3.1 Jelszó megadás Mindhárom főmenü funkcióba jelszó beírással lehet belépni, ha ez van beállítva. A főfunkció kiválasztása után egy külön jelszóbekérő képernyő jelenik meg. Ezen kell beírni a max. 5 számjegyből álló jelszót. Beírás közben a számjegyek helyett * karakter jelenik meg, mint az szokás a számítógépes jelszó megadásoknál is. Ha nincs szükség jelszó megadásra, akkor jelszóként 0 értéket kell beállítani. Ekkor a jelszó bekérő ablak nem jelenik meg. A biztonsági kódra akkor lehet szükség, ha elfelejtették a jelszót. Ezt a Metrisoft szakemberének bediktálva kap egy ideiglenes jelszót, amivel a Beállítások / Jelszó megadás pontba léphet és új jelszókat adhat meg. Ezt rövid időn belül meg kell tenni, mert a jelszó érvényessége lejár! Az SZALAG1 program 3 szintű jelszót kezel. Ezek: 1 Mérlegelés jelszó: Csak Mérlegelésre jogosít. 2 Adatkezelés jelszó: Mérlegelésre és Adatkezelésre jogosít. 3 Beállítások jelszó: Mérlegelésre, Adatkezelésre és a Beállításokba lépésre jogosít. 4 Gyártói jelszó: Megegyezik a Beállítások jelszó jogkörével, de annak elfelejtése esetén METRISOFT Kft. szakembere be tud lépni a Beállítások menübe és új jelszókat tud megadni. Egyetlen menüpont, amibe csak gyártói jelszó esetén lehet módosítani a Beállítások / Működés jellemzők. Ezt a hardver ismeretében csak egyszer kell beállítani és módosítása hibát okozna. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 7/40

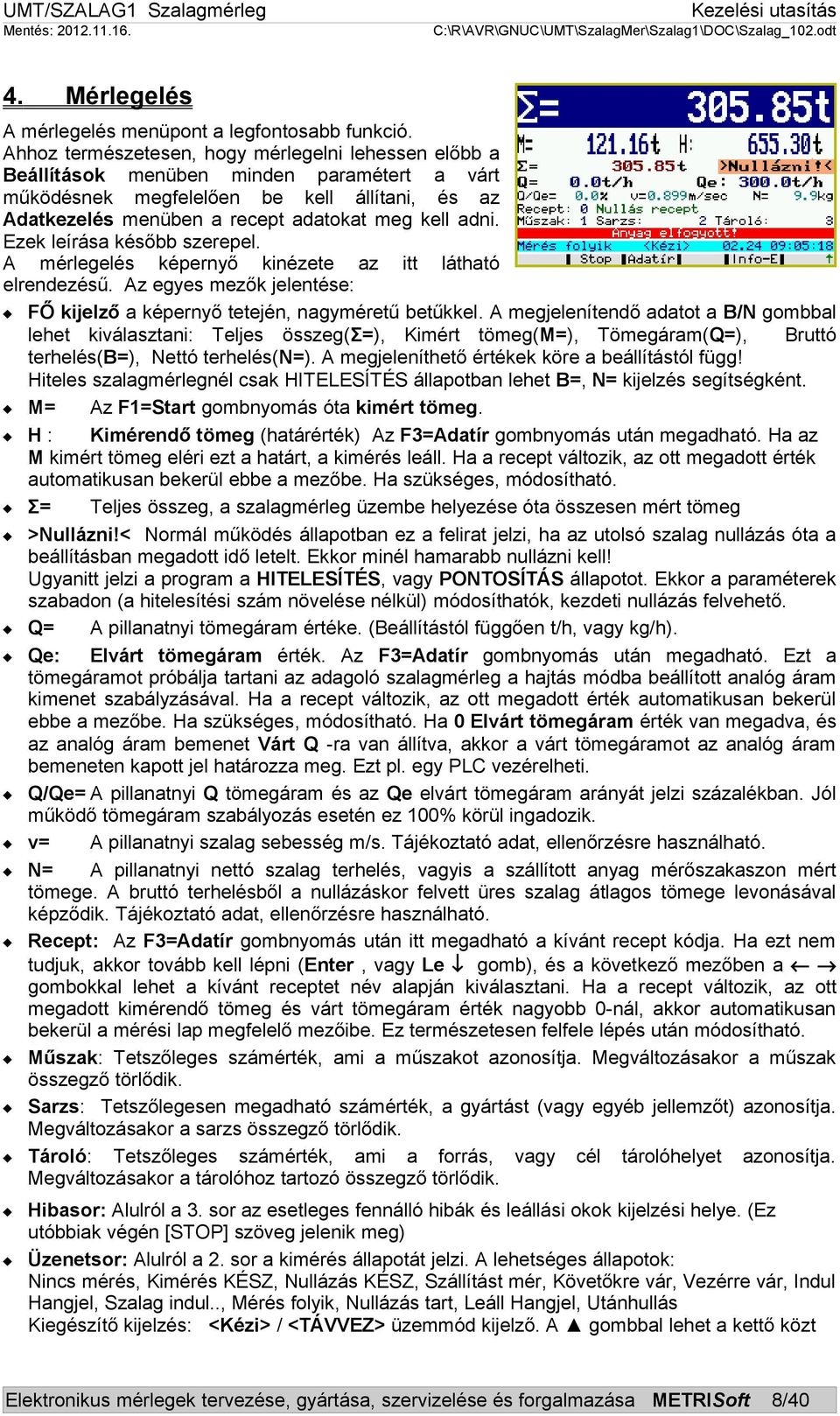

8 4. Mérlegelés A mérlegelés menüpont a legfontosabb funkció. Ahhoz természetesen, hogy mérlegelni lehessen előbb a Beállítások menüben minden paramétert a várt működésnek megfelelően be kell állítani, és az Adatkezelés menüben a recept adatokat meg kell adni. Ezek leírása később szerepel. A mérlegelés képernyő kinézete az itt látható elrendezésű. Az egyes mezők jelentése: FŐ kijelző a képernyő tetején, nagyméretű betűkkel. A megjelenítendő adatot a B/N gombbal lehet kiválasztani: Teljes összeg(σ=), Kimért tömeg(m=), Tömegáram(Q=), Bruttó terhelés(b=), Nettó terhelés(n=). A megjeleníthető értékek köre a beállítástól függ! Hiteles szalagmérlegnél csak HITELESÍTÉS állapotban lehet B=, N= kijelzés segítségként. M= Az F1=Start gombnyomás óta kimért tömeg. H : Kimérendő tömeg (határérték) Az F3=Adatír gombnyomás után megadható. Ha az M kimért tömeg eléri ezt a határt, a kimérés leáll. Ha a recept változik, az ott megadott érték automatikusan bekerül ebbe a mezőbe. Ha szükséges, módosítható. Σ= Teljes összeg, a szalagmérleg üzembe helyezése óta összesen mért tömeg >Nullázni!< Normál működés állapotban ez a felirat jelzi, ha az utolsó szalag nullázás óta a beállításban megadott idő letelt. Ekkor minél hamarabb nullázni kell! Ugyanitt jelzi a program a HITELESÍTÉS, vagy PONTOSÍTÁS állapotot. Ekkor a paraméterek szabadon (a hitelesítési szám növelése nélkül) módosíthatók, kezdeti nullázás felvehető. Q= A pillanatnyi tömegáram értéke. (Beállítástól függően t/h, vagy kg/h). Qe: Elvárt tömegáram érték. Az F3=Adatír gombnyomás után megadható. Ezt a tömegáramot próbálja tartani az adagoló szalagmérleg a hajtás módba beállított analóg áram kimenet szabályzásával. Ha a recept változik, az ott megadott érték automatikusan bekerül ebbe a mezőbe. Ha szükséges, módosítható. Ha 0 Elvárt tömegáram érték van megadva, és az analóg áram bemenet Várt Q -ra van állítva, akkor a várt tömegáramot az analóg áram bemeneten kapott jel határozza meg. Ezt pl. egy PLC vezérelheti. Q/Qe= A pillanatnyi Q tömegáram és az Qe elvárt tömegáram arányát jelzi százalékban. Jól működő tömegáram szabályozás esetén ez 100% körül ingadozik. v= A pillanatnyi szalag sebesség m/s. Tájékoztató adat, ellenőrzésre használható. N= A pillanatnyi nettó szalag terhelés, vagyis a szállított anyag mérőszakaszon mért tömege. A bruttó terhelésből a nullázáskor felvett üres szalag átlagos tömege levonásával képződik. Tájékoztató adat, ellenőrzésre használható. Recept: Az F3=Adatír gombnyomás után itt megadható a kívánt recept kódja. Ha ezt nem tudjuk, akkor tovább kell lépni (Enter, vagy Le gomb), és a következő mezőben a gombokkal lehet a kívánt receptet név alapján kiválasztani. Ha a recept változik, az ott megadott kimérendő tömeg és várt tömegáram érték nagyobb 0-nál, akkor automatikusan bekerül a mérési lap megfelelő mezőibe. Ez természetesen felfele lépés után módosítható. Műszak: Tetszőleges számérték, ami a műszakot azonosítja. Megváltozásakor a műszak összegző törlődik. Sarzs: Tetszőlegesen megadható számérték, a gyártást (vagy egyéb jellemzőt) azonosítja. Megváltozásakor a sarzs összegző törlődik. Tároló: Tetszőleges számérték, ami a forrás, vagy cél tárolóhelyet azonosítja. Megváltozásakor a tárolóhoz tartozó összegző törlődik. Hibasor: Alulról a 3. sor az esetleges fennálló hibák és leállási okok kijelzési helye. (Ez utóbbiak végén [STOP] szöveg jelenik meg) Üzenetsor: Alulról a 2. sor a kimérés állapotát jelzi. A lehetséges állapotok: Nincs mérés, Kimérés KÉSZ, Nullázás KÉSZ, Szállítást mér, Követőkre vár, Vezérre vár, Indul Hangjel, Szalag indul.., Mérés folyik, Nullázás tart, Leáll Hangjel, Utánhullás Kiegészítő kijelzés: <Kézi> / <TÁVVEZ> üzemmód kijelző. A gombbal lehet a kettő közt Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 8/40

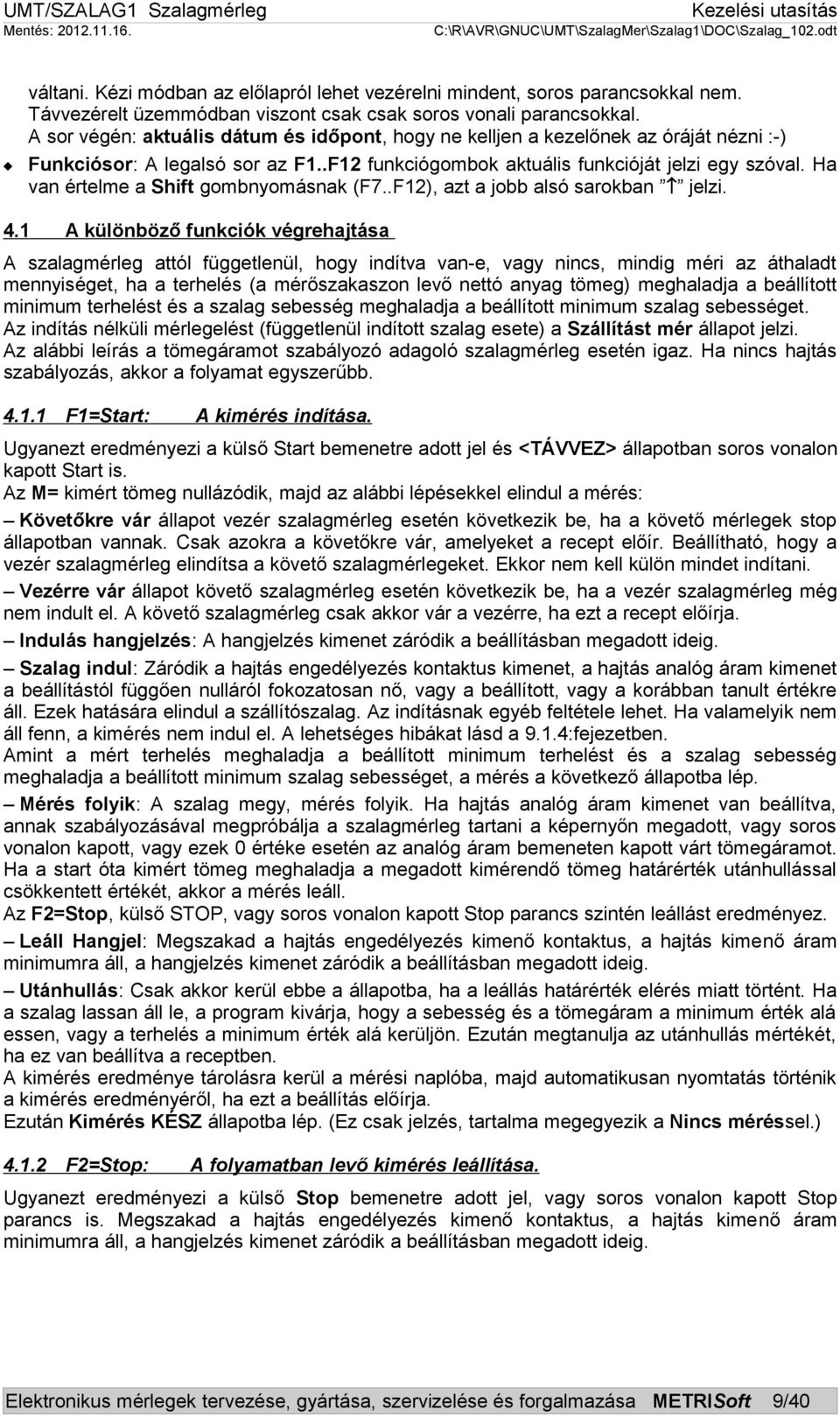

9 váltani. Kézi módban az előlapról lehet vezérelni mindent, soros parancsokkal nem. Távvezérelt üzemmódban viszont csak csak soros vonali parancsokkal. A sor végén: aktuális dátum és időpont, hogy ne kelljen a kezelőnek az óráját nézni :-) Funkciósor: A legalsó sor az F1..F12 funkciógombok aktuális funkcióját jelzi egy szóval. Ha van értelme a Shift gombnyomásnak (F7..F12), azt a jobb alsó sarokban jelzi. 4.1 A különböző funkciók végrehajtása A szalagmérleg attól függetlenül, hogy indítva van-e, vagy nincs, mindig méri az áthaladt mennyiséget, ha a terhelés (a mérőszakaszon levő nettó anyag tömeg) meghaladja a beállított minimum terhelést és a szalag sebesség meghaladja a beállított minimum szalag sebességet. Az indítás nélküli mérlegelést (függetlenül indított szalag esete) a Szállítást mér állapot jelzi. Az alábbi leírás a tömegáramot szabályozó adagoló szalagmérleg esetén igaz. Ha nincs hajtás szabályozás, akkor a folyamat egyszerűbb F1=Start: A kimérés indítása. Ugyanezt eredményezi a külső Start bemenetre adott jel és <TÁVVEZ> állapotban soros vonalon kapott Start is. Az M= kimért tömeg nullázódik, majd az alábbi lépésekkel elindul a mérés: Követőkre vár állapot vezér szalagmérleg esetén következik be, ha a követő mérlegek stop állapotban vannak. Csak azokra a követőkre vár, amelyeket a recept előír. Beállítható, hogy a vezér szalagmérleg elindítsa a követő szalagmérlegeket. Ekkor nem kell külön mindet indítani. Vezérre vár állapot követő szalagmérleg esetén következik be, ha a vezér szalagmérleg még nem indult el. A követő szalagmérleg csak akkor vár a vezérre, ha ezt a recept előírja. Indulás hangjelzés: A hangjelzés kimenet záródik a beállításban megadott ideig. Szalag indul: Záródik a hajtás engedélyezés kontaktus kimenet, a hajtás analóg áram kimenet a beállítástól függően nulláról fokozatosan nő, vagy a beállított, vagy a korábban tanult értékre áll. Ezek hatására elindul a szállítószalag. Az indításnak egyéb feltétele lehet. Ha valamelyik nem áll fenn, a kimérés nem indul el. A lehetséges hibákat lásd a 9.1.4:fejezetben. Amint a mért terhelés meghaladja a beállított minimum terhelést és a szalag sebesség meghaladja a beállított minimum szalag sebességet, a mérés a következő állapotba lép. Mérés folyik: A szalag megy, mérés folyik. Ha hajtás analóg áram kimenet van beállítva, annak szabályozásával megpróbálja a szalagmérleg tartani a képernyőn megadott, vagy soros vonalon kapott, vagy ezek 0 értéke esetén az analóg áram bemeneten kapott várt tömegáramot. Ha a start óta kimért tömeg meghaladja a megadott kimérendő tömeg határérték utánhullással csökkentett értékét, akkor a mérés leáll. Az F2=Stop, külső STOP, vagy soros vonalon kapott Stop parancs szintén leállást eredményez. Leáll Hangjel: Megszakad a hajtás engedélyezés kimenő kontaktus, a hajtás kimenő áram minimumra áll, a hangjelzés kimenet záródik a beállításban megadott ideig. Utánhullás: Csak akkor kerül ebbe a állapotba, ha a leállás határérték elérés miatt történt. Ha a szalag lassan áll le, a program kivárja, hogy a sebesség és a tömegáram a minimum érték alá essen, vagy a terhelés a minimum érték alá kerüljön. Ezután megtanulja az utánhullás mértékét, ha ez van beállítva a receptben. A kimérés eredménye tárolásra kerül a mérési naplóba, majd automatikusan nyomtatás történik a kimérés eredményéről, ha ezt a beállítás előírja. Ezután Kimérés KÉSZ állapotba lép. (Ez csak jelzés, tartalma megegyezik a Nincs méréssel.) F2=Stop: A folyamatban levő kimérés leállítása. Ugyanezt eredményezi a külső Stop bemenetre adott jel, vagy soros vonalon kapott Stop parancs is. Megszakad a hajtás engedélyezés kimenő kontaktus, a hajtás kimenő áram minimumra áll, a hangjelzés kimenet záródik a beállításban megadott ideig. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 9/40

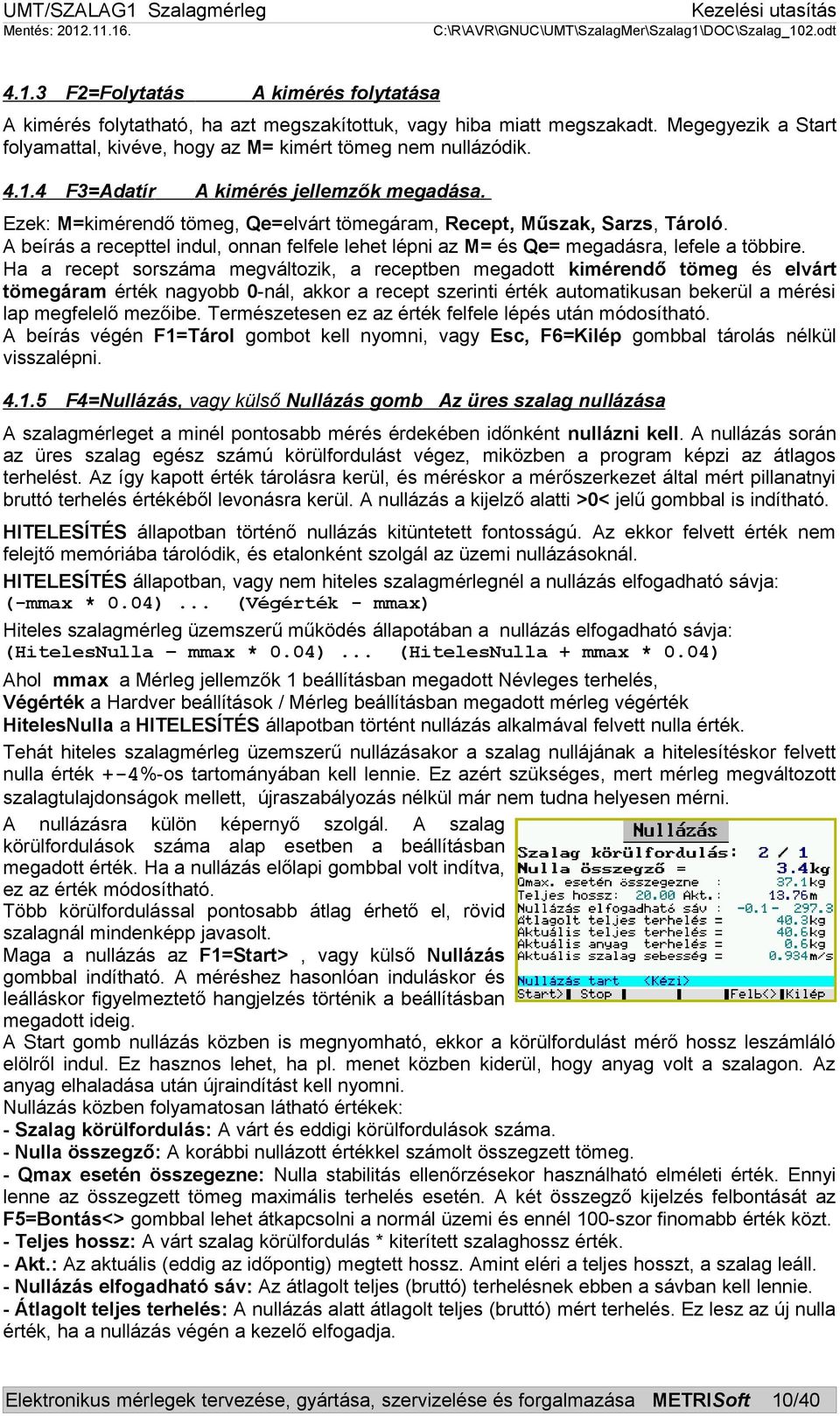

10 4.1.3 F2=Folytatás A kimérés folytatása A kimérés folytatható, ha azt megszakítottuk, vagy hiba miatt megszakadt. Megegyezik a Start folyamattal, kivéve, hogy az M= kimért tömeg nem nullázódik F3=Adatír A kimérés jellemzők megadása. Ezek: M=kimérendő tömeg, Qe=elvárt tömegáram, Recept, Műszak, Sarzs, Tároló. A beírás a recepttel indul, onnan felfele lehet lépni az M= és Qe= megadásra, lefele a többire. Ha a recept sorszáma megváltozik, a receptben megadott kimérendő tömeg és elvárt tömegáram érték nagyobb 0-nál, akkor a recept szerinti érték automatikusan bekerül a mérési lap megfelelő mezőibe. Természetesen ez az érték felfele lépés után módosítható. A beírás végén F1=Tárol gombot kell nyomni, vagy Esc, F6=Kilép gombbal tárolás nélkül visszalépni F4=Nullázás, vagy külső Nullázás gomb Az üres szalag nullázása A szalagmérleget a minél pontosabb mérés érdekében időnként nullázni kell. A nullázás során az üres szalag egész számú körülfordulást végez, miközben a program képzi az átlagos terhelést. Az így kapott érték tárolásra kerül, és méréskor a mérőszerkezet által mért pillanatnyi bruttó terhelés értékéből levonásra kerül. A nullázás a kijelző alatti >0< jelű gombbal is indítható. HITELESÍTÉS állapotban történő nullázás kitüntetett fontosságú. Az ekkor felvett érték nem felejtő memóriába tárolódik, és etalonként szolgál az üzemi nullázásoknál. HITELESÍTÉS állapotban, vagy nem hiteles szalagmérlegnél a nullázás elfogadható sávja: (-mmax * 0.04)... (Végérték - mmax) Hiteles szalagmérleg üzemszerű működés állapotában a nullázás elfogadható sávja: (HitelesNulla mmax * 0.04)... (HitelesNulla + mmax * 0.04) Ahol mmax a Mérleg jellemzők 1 beállításban megadott Névleges terhelés, Végérték a Hardver beállítások / Mérleg beállításban megadott mérleg végérték HitelesNulla a HITELESÍTÉS állapotban történt nullázás alkalmával felvett nulla érték. Tehát hiteles szalagmérleg üzemszerű nullázásakor a szalag nullájának a hitelesítéskor felvett nulla érték +-4%-os tartományában kell lennie. Ez azért szükséges, mert mérleg megváltozott szalagtulajdonságok mellett, újraszabályozás nélkül már nem tudna helyesen mérni. A nullázásra külön képernyő szolgál. A szalag körülfordulások száma alap esetben a beállításban megadott érték. Ha a nullázás előlapi gombbal volt indítva, ez az érték módosítható. Több körülfordulással pontosabb átlag érhető el, rövid szalagnál mindenképp javasolt. Maga a nullázás az F1=Start>, vagy külső Nullázás gombbal indítható. A méréshez hasonlóan induláskor és leálláskor figyelmeztető hangjelzés történik a beállításban megadott ideig. A Start gomb nullázás közben is megnyomható, ekkor a körülfordulást mérő hossz leszámláló elölről indul. Ez hasznos lehet, ha pl. menet közben kiderül, hogy anyag volt a szalagon. Az anyag elhaladása után újraindítást kell nyomni. Nullázás közben folyamatosan látható értékek: - Szalag körülfordulás: A várt és eddigi körülfordulások száma. - Nulla összegző: A korábbi nullázott értékkel számolt összegzett tömeg. - Qmax esetén összegezne: Nulla stabilitás ellenőrzésekor használható elméleti érték. Ennyi lenne az összegzett tömeg maximális terhelés esetén. A két összegző kijelzés felbontását az F5=Bontás<> gombbal lehet átkapcsolni a normál üzemi és ennél 100-szor finomabb érték közt. - Teljes hossz: A várt szalag körülfordulás * kiterített szalaghossz érték. - Akt.: Az aktuális (eddig az időpontig) megtett hossz. Amint eléri a teljes hosszt, a szalag leáll. - Nullázás elfogadható sáv: Az átlagolt teljes (bruttó) terhelésnek ebben a sávban kell lennie. - Átlagolt teljes terhelés: A nullázás alatt átlagolt teljes (bruttó) mért terhelés. Ez lesz az új nulla érték, ha a nullázás végén a kezelő elfogadja. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 10/40

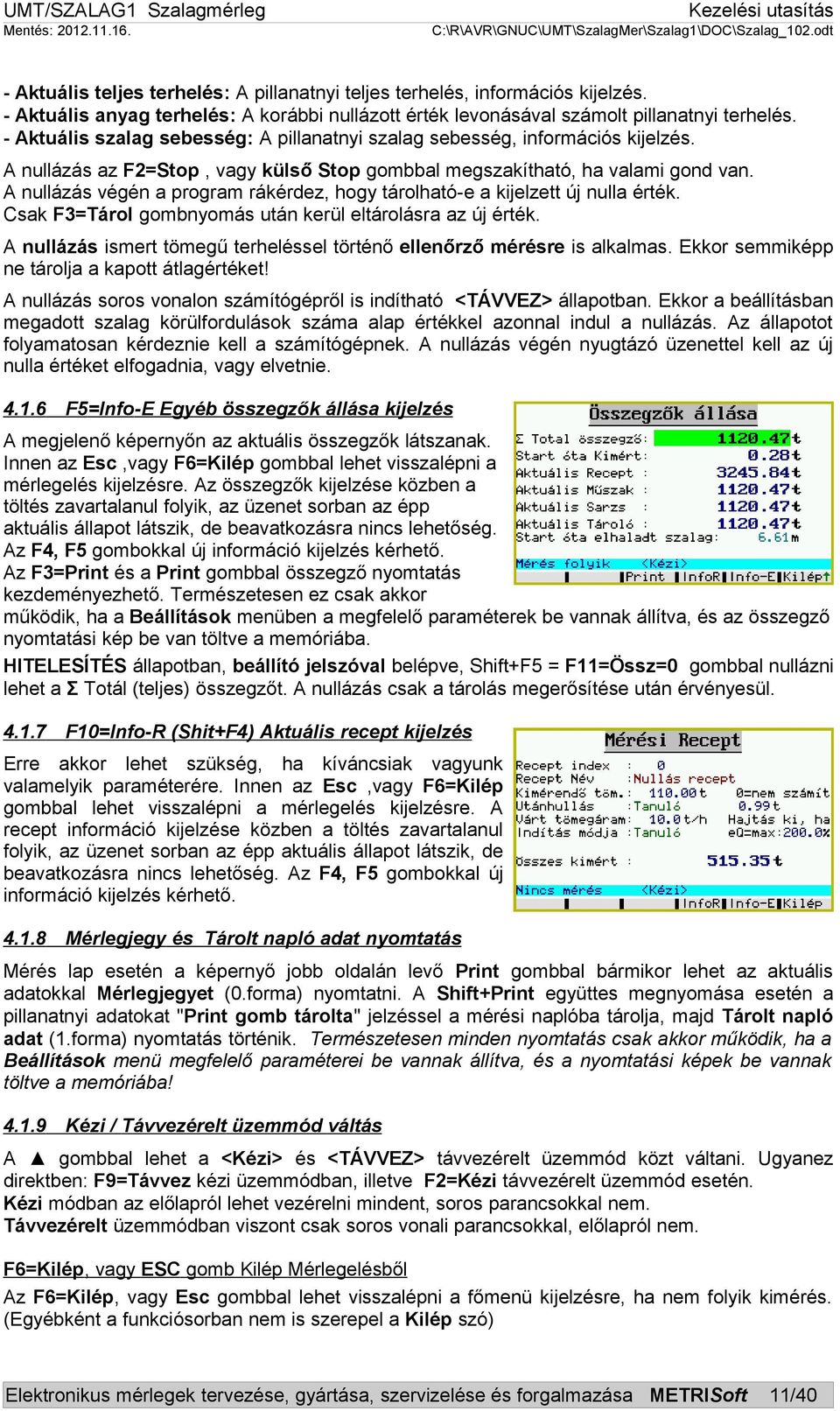

11 - Aktuális teljes terhelés: A pillanatnyi teljes terhelés, információs kijelzés. - Aktuális anyag terhelés: A korábbi nullázott érték levonásával számolt pillanatnyi terhelés. - Aktuális szalag sebesség: A pillanatnyi szalag sebesség, információs kijelzés. A nullázás az F2=Stop, vagy külső Stop gombbal megszakítható, ha valami gond van. A nullázás végén a program rákérdez, hogy tárolható-e a kijelzett új nulla érték. Csak F3=Tárol gombnyomás után kerül eltárolásra az új érték. A nullázás ismert tömegű terheléssel történő ellenőrző mérésre is alkalmas. Ekkor semmiképp ne tárolja a kapott átlagértéket! A nullázás soros vonalon számítógépről is indítható <TÁVVEZ> állapotban. Ekkor a beállításban megadott szalag körülfordulások száma alap értékkel azonnal indul a nullázás. Az állapotot folyamatosan kérdeznie kell a számítógépnek. A nullázás végén nyugtázó üzenettel kell az új nulla értéket elfogadnia, vagy elvetnie F5=Info-E Egyéb összegzők állása kijelzés A megjelenő képernyőn az aktuális összegzők látszanak. Innen az Esc,vagy F6=Kilép gombbal lehet visszalépni a mérlegelés kijelzésre. Az összegzők kijelzése közben a töltés zavartalanul folyik, az üzenet sorban az épp aktuális állapot látszik, de beavatkozásra nincs lehetőség. Az F4, F5 gombokkal új információ kijelzés kérhető. Az F3=Print és a Print gombbal összegző nyomtatás kezdeményezhető. Természetesen ez csak akkor működik, ha a Beállítások menüben a megfelelő paraméterek be vannak állítva, és az összegző nyomtatási kép be van töltve a memóriába. HITELESÍTÉS állapotban, beállító jelszóval belépve, Shift+F5 = F11=Össz=0 gombbal nullázni lehet a Σ Totál (teljes) összegzőt. A nullázás csak a tárolás megerősítése után érvényesül F10=Info-R (Shit+F4) Aktuális recept kijelzés Erre akkor lehet szükség, ha kíváncsiak vagyunk valamelyik paraméterére. Innen az Esc,vagy F6=Kilép gombbal lehet visszalépni a mérlegelés kijelzésre. A recept információ kijelzése közben a töltés zavartalanul folyik, az üzenet sorban az épp aktuális állapot látszik, de beavatkozásra nincs lehetőség. Az F4, F5 gombokkal új információ kijelzés kérhető Mérlegjegy és Tárolt napló adat nyomtatás Mérés lap esetén a képernyő jobb oldalán levő Print gombbal bármikor lehet az aktuális adatokkal Mérlegjegyet (0.forma) nyomtatni. A Shift+Print együttes megnyomása esetén a pillanatnyi adatokat "Print gomb tárolta" jelzéssel a mérési naplóba tárolja, majd Tárolt napló adat (1.forma) nyomtatás történik. Természetesen minden nyomtatás csak akkor működik, ha a Beállítások menü megfelelő paraméterei be vannak állítva, és a nyomtatási képek be vannak töltve a memóriába! Kézi / Távvezérelt üzemmód váltás A gombbal lehet a <Kézi> és <TÁVVEZ> távvezérelt üzemmód közt váltani. Ugyanez direktben: F9=Távvez kézi üzemmódban, illetve F2=Kézi távvezérelt üzemmód esetén. Kézi módban az előlapról lehet vezérelni mindent, soros parancsokkal nem. Távvezérelt üzemmódban viszont csak soros vonali parancsokkal, előlapról nem. F6=Kilép, vagy ESC gomb Kilép Mérlegelésből Az F6=Kilép, vagy Esc gombbal lehet visszalépni a főmenü kijelzésre, ha nem folyik kimérés. (Egyébként a funkciósorban nem is szerepel a Kilép szó) Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 11/40

12 4.2 Grafikus megjelenítés Belépés: leállított állapotban (Shift+F5) F11=Diagr. gombbal. A grafikus megjelenítés tömegáram, terhelés, sebesség és hajtásvezérlés időbeli lefolyásának vizsgálatára használható. A program indított mérés közben minden beállított Kiértékelési ciklus idő lejártakor eltárolja a pillanatnyi állapotot. Ezt koordináta rendszerben megjeleníti. A tárolás csak akkor működik, amikor mérés folyik, stop állapotban nem, hogy az érdektelen dolgok ne írják felül a számunkra érdekes adatokat! Nagyon jól használható a hajtásvezérlés beállítására. A vízszintes tengely az idő, a függőleges tengely az érték. Lehet időben mozogni, az időt sűríteni, függőlegesen nagyítani. (alsó, vagy felső felet kijelezni) Belépéskor egy segítő képernyő jelenik meg, amiről az egyébként nem jelzett gombok használata megtudható. Erről továbblépés bármelyik gombbal. Ekkor a megjelenítés előre áll A grafikus megjelenítés értelmezése fentről lefelé haladva: i: Legfelül az időtengely osztása látszik. Két hosszú idővonal közti idő a segítő képen van kijelezve. V,F:A végértéket jelző vonal. V esetén a megjelenített tömegáram, terhelés, sebesség, hajtásvezérlés névleges értékét jelenti. Ennél 20%-al nagyobb érték jeleníthető meg a vonal felett. F: Félérték, ha nagyításkor az alsó fél látszik. :Jelzi, hogy a teljes 0..vég tartomány ( ), a kinagyított felső rész ( ), vagy alsó rész ( ) van kijelezve. 0,F: Alsó érték vonala. Betű jelzi, hogy értéke nulla (0), vagy a fél érték (F). Lépéshossz jelző vonal: Azt mutatja, hogy a gombokkal mekkorát lehet lépni. Beállítása: 1..9 gombokkal: 1=10 2=20 3=30 4=40 5=50 6=60 7=100 8=150 9=200 pixel Ablak pozíciót jelző vonal: A pozíciója és hossza együtt azt mutatja, hogy a teljes rögzített tároló melyik része van megjelenítve. (A teljes tartományt a kijelző szélessége jelenti.) Funkciósor: Az F1..F12 gombok jelentése A grafikus megjelenítés vezérlő gombjai: F1-F5: A megjeleníthető öt érték ki-be kapcsolói. Az értéket jelző szöveg előtti + jel azt jelzi, hogy megnyomásával az adott érték megjelenik, - jel esetén pedig eltűnik. Minden értékre igaz, hogy a felső vonal V esetén a 100%-ot jelenti. F1: A pillanatnyi tömegáram és a névleges tömegáram aránya. F2: A pillanatnyi tömegáram és az aktuális várt tömegáram aránya. F3: A pillanatnyi nettó terhelés és a névleges terhelés aránya. F4: A pillanatnyi sebesség és a névleges sebesség aránya. F5: A hajtásvezérlő analóg áram és a névleges kimenő áram aránya. F6: Kilépés a grafikus megjelenítésből. (=Esc) F7, S: A grafikus megjelenítésbe lépéskor már kijelzett segítő képernyő megjelenítése. Kilépés bármelyik gombbal. Kilépés után a megjelenítés alaphelyzetbe áll. (Előre áll és kikapcsolja a nagyítást.) Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 12/40

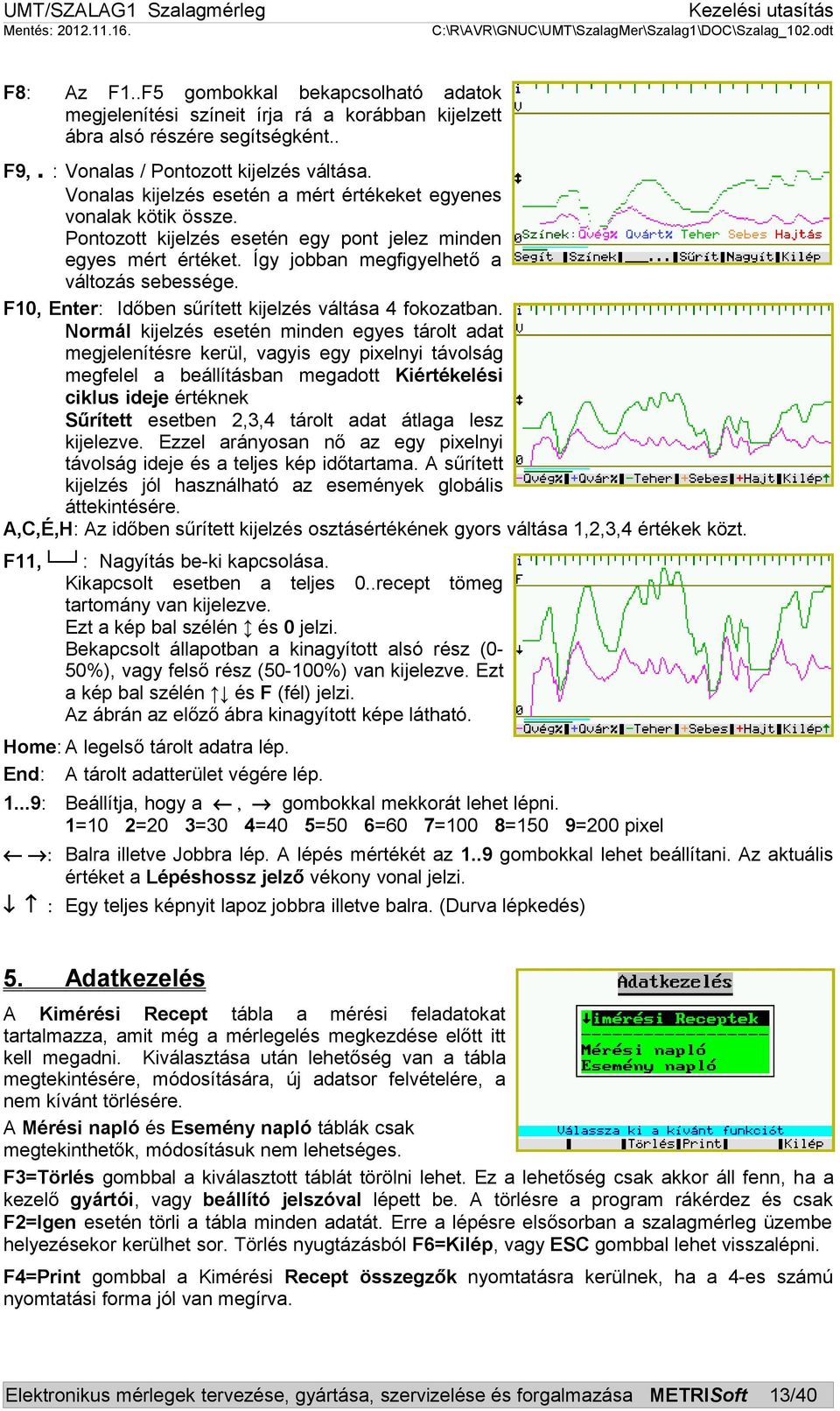

13 F8: Az F1..F5 gombokkal bekapcsolható adatok megjelenítési színeit írja rá a korábban kijelzett ábra alsó részére segítségként.. F9,. : Vonalas / Pontozott kijelzés váltása. Vonalas kijelzés esetén a mért értékeket egyenes vonalak kötik össze. Pontozott kijelzés esetén egy pont jelez minden egyes mért értéket. Így jobban megfigyelhető a változás sebessége. F10, Enter: Időben sűrített kijelzés váltása 4 fokozatban. Normál kijelzés esetén minden egyes tárolt adat megjelenítésre kerül, vagyis egy pixelnyi távolság megfelel a beállításban megadott Kiértékelési ciklus ideje értéknek Sűrített esetben 2,3,4 tárolt adat átlaga lesz kijelezve. Ezzel arányosan nő az egy pixelnyi távolság ideje és a teljes kép időtartama. A sűrített kijelzés jól használható az események globális áttekintésére. A,C,É,H: Az időben sűrített kijelzés osztásértékének gyors váltása 1,2,3,4 értékek közt. F11, : Nagyítás be-ki kapcsolása. Kikapcsolt esetben a teljes 0..recept tömeg tartomány van kijelezve. Ezt a kép bal szélén és 0 jelzi. Bekapcsolt állapotban a kinagyított alsó rész (0-50%), vagy felső rész (50-100%) van kijelezve. Ezt a kép bal szélén és F (fél) jelzi. Az ábrán az előző ábra kinagyított képe látható. Home: A legelső tárolt adatra lép. End: A tárolt adatterület végére lép : Beállítja, hogy a, gombokkal mekkorát lehet lépni. 1=10 2=20 3=30 4=40 5=50 6=60 7=100 8=150 9=200 pixel : Balra illetve Jobbra lép. A lépés mértékét az 1..9 gombokkal lehet beállítani. Az aktuális értéket a Lépéshossz jelző vékony vonal jelzi. : Egy teljes képnyit lapoz jobbra illetve balra. (Durva lépkedés) 5. Adatkezelés A Kimérési Recept tábla a mérési feladatokat tartalmazza, amit még a mérlegelés megkezdése előtt itt kell megadni. Kiválasztása után lehetőség van a tábla megtekintésére, módosítására, új adatsor felvételére, a nem kívánt törlésére. A Mérési napló és Esemény napló táblák csak megtekinthetők, módosításuk nem lehetséges. F3=Törlés gombbal a kiválasztott táblát törölni lehet. Ez a lehetőség csak akkor áll fenn, ha a kezelő gyártói, vagy beállító jelszóval lépett be. A törlésre a program rákérdez és csak F2=Igen esetén törli a tábla minden adatát. Erre a lépésre elsősorban a szalagmérleg üzembe helyezésekor kerülhet sor. Törlés nyugtázásból F6=Kilép, vagy ESC gombbal lehet visszalépni. F4=Print gombbal a Kimérési Recept összegzők nyomtatásra kerülnek, ha a 4-es számú nyomtatási forma jól van megírva. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 13/40

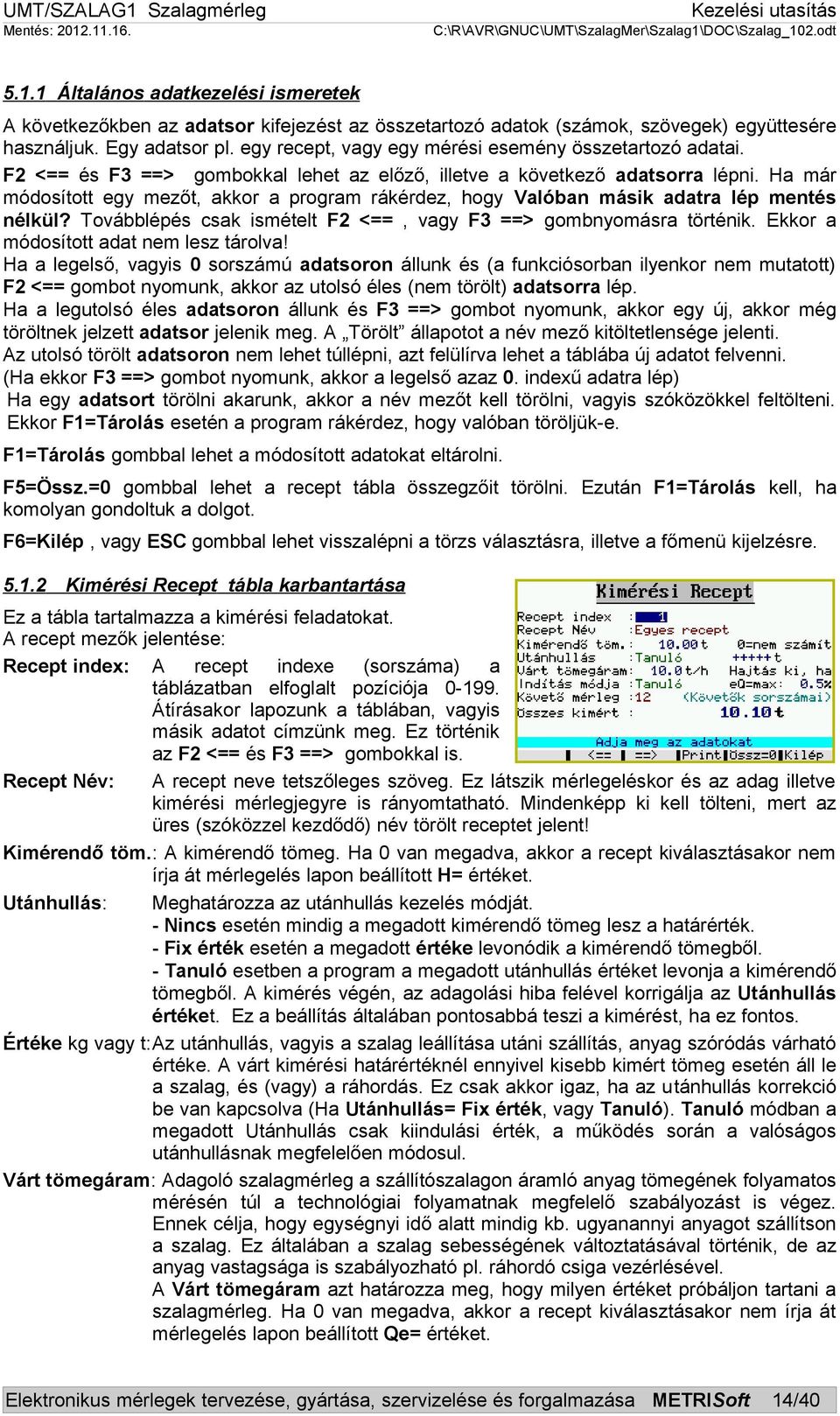

14 5.1.1 Általános adatkezelési ismeretek A következőkben az adatsor kifejezést az összetartozó adatok (számok, szövegek) együttesére használjuk. Egy adatsor pl. egy recept, vagy egy mérési esemény összetartozó adatai. F2 <== és F3 ==> gombokkal lehet az előző, illetve a következő adatsorra lépni. Ha már módosított egy mezőt, akkor a program rákérdez, hogy Valóban másik adatra lép mentés nélkül? Továbblépés csak ismételt F2 <==, vagy F3 ==> gombnyomásra történik. Ekkor a módosított adat nem lesz tárolva! Ha a legelső, vagyis 0 sorszámú adatsoron állunk és (a funkciósorban ilyenkor nem mutatott) F2 <== gombot nyomunk, akkor az utolsó éles (nem törölt) adatsorra lép. Ha a legutolsó éles adatsoron állunk és F3 ==> gombot nyomunk, akkor egy új, akkor még töröltnek jelzett adatsor jelenik meg. A Törölt állapotot a név mező kitöltetlensége jelenti. Az utolsó törölt adatsoron nem lehet túllépni, azt felülírva lehet a táblába új adatot felvenni. (Ha ekkor F3 ==> gombot nyomunk, akkor a legelső azaz 0. indexű adatra lép) Ha egy adatsort törölni akarunk, akkor a név mezőt kell törölni, vagyis szóközökkel feltölteni. Ekkor F1=Tárolás esetén a program rákérdez, hogy valóban töröljük-e. F1=Tárolás gombbal lehet a módosított adatokat eltárolni. F5=Össz.=0 gombbal lehet a recept tábla összegzőit törölni. Ezután F1=Tárolás kell, ha komolyan gondoltuk a dolgot. F6=Kilép, vagy ESC gombbal lehet visszalépni a törzs választásra, illetve a főmenü kijelzésre Kimérési Recept tábla karbantartása Ez a tábla tartalmazza a kimérési feladatokat. A recept mezők jelentése: Recept index: A recept indexe (sorszáma) a táblázatban elfoglalt pozíciója Átírásakor lapozunk a táblában, vagyis másik adatot címzünk meg. Ez történik az F2 <== és F3 ==> gombokkal is. Recept Név: A recept neve tetszőleges szöveg. Ez látszik mérlegeléskor és az adag illetve kimérési mérlegjegyre is rányomtatható. Mindenképp ki kell tölteni, mert az üres (szóközzel kezdődő) név törölt receptet jelent! Kimérendő töm.: A kimérendő tömeg. Ha 0 van megadva, akkor a recept kiválasztásakor nem írja át mérlegelés lapon beállított H= értéket. Utánhullás: Meghatározza az utánhullás kezelés módját. - Nincs esetén mindig a megadott kimérendő tömeg lesz a határérték. - Fix érték esetén a megadott értéke levonódik a kimérendő tömegből. - Tanuló esetben a program a megadott utánhullás értéket levonja a kimérendő tömegből. A kimérés végén, az adagolási hiba felével korrigálja az Utánhullás értéket. Ez a beállítás általában pontosabbá teszi a kimérést, ha ez fontos. Értéke kg vagy t:az utánhullás, vagyis a szalag leállítása utáni szállítás, anyag szóródás várható értéke. A várt kimérési határértéknél ennyivel kisebb kimért tömeg esetén áll le a szalag, és (vagy) a ráhordás. Ez csak akkor igaz, ha az utánhullás korrekció be van kapcsolva (Ha Utánhullás= Fix érték, vagy Tanuló). Tanuló módban a megadott Utánhullás csak kiindulási érték, a működés során a valóságos utánhullásnak megfelelően módosul. Várt tömegáram: Adagoló szalagmérleg a szállítószalagon áramló anyag tömegének folyamatos mérésén túl a technológiai folyamatnak megfelelő szabályozást is végez. Ennek célja, hogy egységnyi idő alatt mindig kb. ugyanannyi anyagot szállítson a szalag. Ez általában a szalag sebességének változtatásával történik, de az anyag vastagsága is szabályozható pl. ráhordó csiga vezérlésével. A Várt tömegáram azt határozza meg, hogy milyen értéket próbáljon tartani a szalagmérleg. Ha 0 van megadva, akkor a recept kiválasztásakor nem írja át mérlegelés lapon beállított Qe= értéket. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 14/40

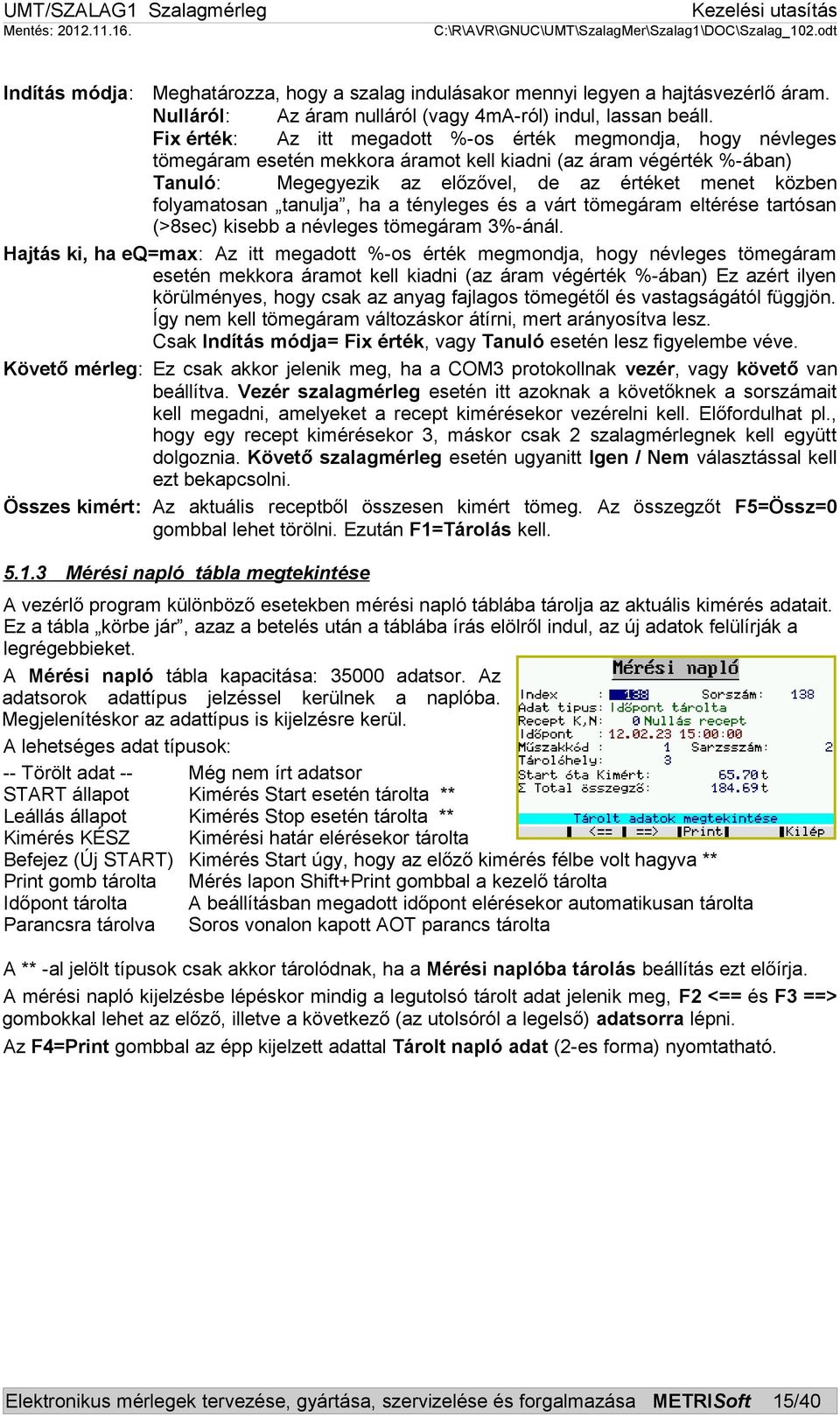

15 Indítás módja: Meghatározza, hogy a szalag indulásakor mennyi legyen a hajtásvezérlő áram. Nulláról: Az áram nulláról (vagy 4mA-ról) indul, lassan beáll. Fix érték: Az itt megadott %-os érték megmondja, hogy névleges tömegáram esetén mekkora áramot kell kiadni (az áram végérték %-ában) Tanuló: Megegyezik az előzővel, de az értéket menet közben folyamatosan tanulja, ha a tényleges és a várt tömegáram eltérése tartósan (>8sec) kisebb a névleges tömegáram 3%-ánál. Hajtás ki, ha eq=max: Az itt megadott %-os érték megmondja, hogy névleges tömegáram esetén mekkora áramot kell kiadni (az áram végérték %-ában) Ez azért ilyen körülményes, hogy csak az anyag fajlagos tömegétől és vastagságától függjön. Így nem kell tömegáram változáskor átírni, mert arányosítva lesz. Csak Indítás módja= Fix érték, vagy Tanuló esetén lesz figyelembe véve. Követő mérleg: Ez csak akkor jelenik meg, ha a COM3 protokollnak vezér, vagy követő van beállítva. Vezér szalagmérleg esetén itt azoknak a követőknek a sorszámait kell megadni, amelyeket a recept kimérésekor vezérelni kell. Előfordulhat pl., hogy egy recept kimérésekor 3, máskor csak 2 szalagmérlegnek kell együtt dolgoznia. Követő szalagmérleg esetén ugyanitt Igen / Nem választással kell ezt bekapcsolni. Összes kimért: Az aktuális receptből összesen kimért tömeg. Az összegzőt F5=Össz=0 gombbal lehet törölni. Ezután F1=Tárolás kell Mérési napló tábla megtekintése A vezérlő program különböző esetekben mérési napló táblába tárolja az aktuális kimérés adatait. Ez a tábla körbe jár, azaz a betelés után a táblába írás elölről indul, az új adatok felülírják a legrégebbieket. A Mérési napló tábla kapacitása: adatsor. Az adatsorok adattípus jelzéssel kerülnek a naplóba. Megjelenítéskor az adattípus is kijelzésre kerül. A lehetséges adat típusok: -- Törölt adat -- Még nem írt adatsor START állapot Kimérés Start esetén tárolta ** Leállás állapot Kimérés Stop esetén tárolta ** Kimérés KÉSZ Kimérési határ elérésekor tárolta Befejez (Új START) Kimérés Start úgy, hogy az előző kimérés félbe volt hagyva ** Print gomb tárolta Mérés lapon Shift+Print gombbal a kezelő tárolta Időpont tárolta A beállításban megadott időpont elérésekor automatikusan tárolta Parancsra tárolva Soros vonalon kapott AOT parancs tárolta A ** -al jelölt típusok csak akkor tárolódnak, ha a Mérési naplóba tárolás beállítás ezt előírja. A mérési napló kijelzésbe lépéskor mindig a legutolsó tárolt adat jelenik meg, F2 <== és F3 ==> gombokkal lehet az előző, illetve a következő (az utolsóról a legelső) adatsorra lépni. Az F4=Print gombbal az épp kijelzett adattal Tárolt napló adat (2-es forma) nyomtatható. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 15/40

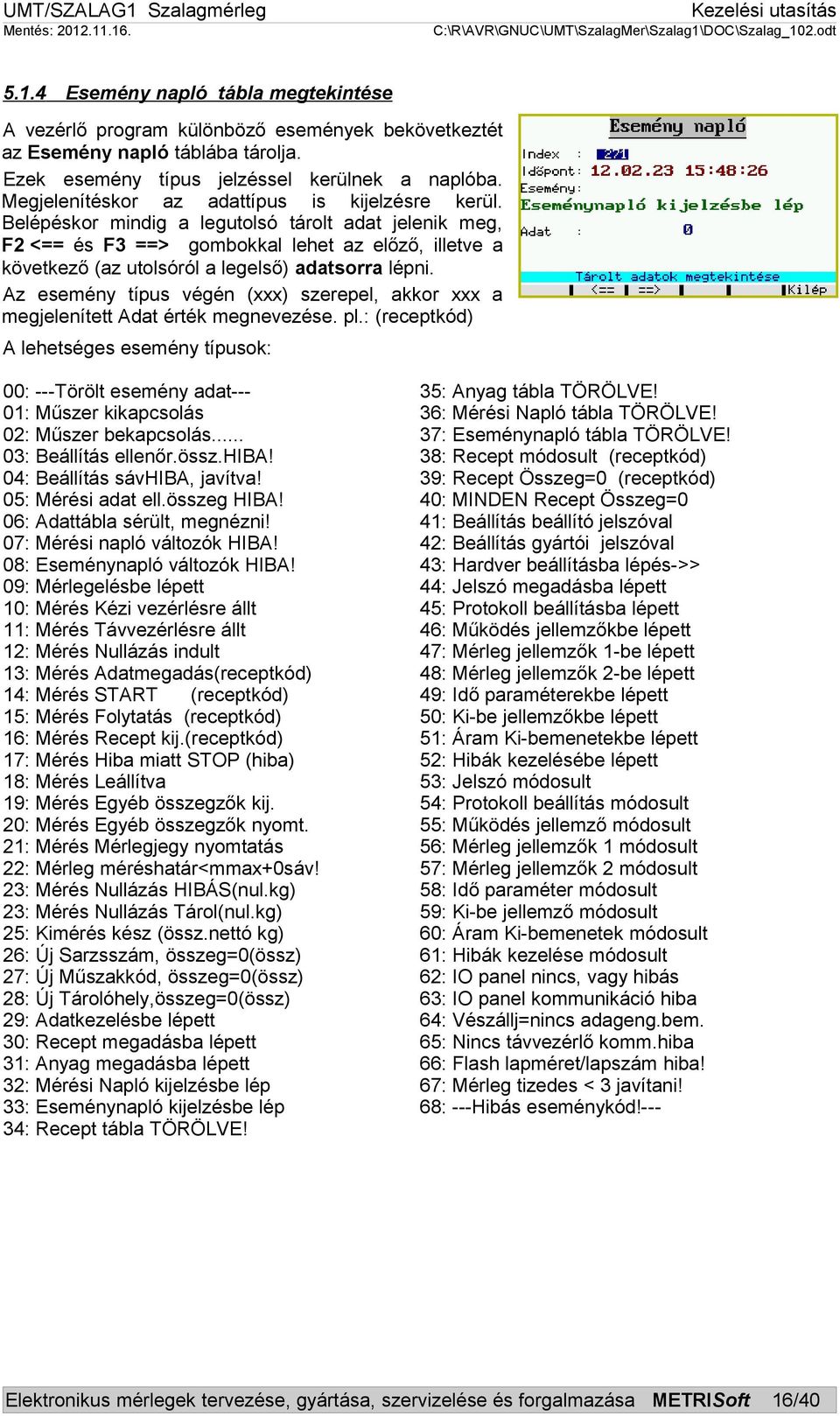

16 5.1.4 Esemény napló tábla megtekintése A vezérlő program különböző események bekövetkeztét az Esemény napló táblába tárolja. Ezek esemény típus jelzéssel kerülnek a naplóba. Megjelenítéskor az adattípus is kijelzésre kerül. Belépéskor mindig a legutolsó tárolt adat jelenik meg, F2 <== és F3 ==> gombokkal lehet az előző, illetve a következő (az utolsóról a legelső) adatsorra lépni. Az esemény típus végén (xxx) szerepel, akkor xxx a megjelenített Adat érték megnevezése. pl.: (receptkód) A lehetséges esemény típusok: 00: ---Törölt esemény adat--- 01: Műszer kikapcsolás 02: Műszer bekapcsolás... 03: Beállítás ellenőr.össz.hiba! 04: Beállítás sávhiba, javítva! 05: Mérési adat ell.összeg HIBA! 06: Adattábla sérült, megnézni! 07: Mérési napló változók HIBA! 08: Eseménynapló változók HIBA! 09: Mérlegelésbe lépett 10: Mérés Kézi vezérlésre állt 11: Mérés Távvezérlésre állt 12: Mérés Nullázás indult 13: Mérés Adatmegadás(receptkód) 14: Mérés START (receptkód) 15: Mérés Folytatás (receptkód) 16: Mérés Recept kij.(receptkód) 17: Mérés Hiba miatt STOP (hiba) 18: Mérés Leállítva 19: Mérés Egyéb összegzők kij. 20: Mérés Egyéb összegzők nyomt. 21: Mérés Mérlegjegy nyomtatás 22: Mérleg méréshatár<mmax+0sáv! 23: Mérés Nullázás HIBÁS(nul.kg) 23: Mérés Nullázás Tárol(nul.kg) 25: Kimérés kész (össz.nettó kg) 26: Új Sarzsszám, összeg=0(össz) 27: Új Műszakkód, összeg=0(össz) 28: Új Tárolóhely,összeg=0(össz) 29: Adatkezelésbe lépett 30: Recept megadásba lépett 31: Anyag megadásba lépett 32: Mérési Napló kijelzésbe lép 33: Eseménynapló kijelzésbe lép 34: Recept tábla TÖRÖLVE! 35: Anyag tábla TÖRÖLVE! 36: Mérési Napló tábla TÖRÖLVE! 37: Eseménynapló tábla TÖRÖLVE! 38: Recept módosult (receptkód) 39: Recept Összeg=0 (receptkód) 40: MINDEN Recept Összeg=0 41: Beállítás beállító jelszóval 42: Beállítás gyártói jelszóval 43: Hardver beállításba lépés->> 44: Jelszó megadásba lépett 45: Protokoll beállításba lépett 46: Működés jellemzőkbe lépett 47: Mérleg jellemzők 1-be lépett 48: Mérleg jellemzők 2-be lépett 49: Idő paraméterekbe lépett 50: Ki-be jellemzőkbe lépett 51: Áram Ki-bemenetekbe lépett 52: Hibák kezelésébe lépett 53: Jelszó módosult 54: Protokoll beállítás módosult 55: Működés jellemző módosult 56: Mérleg jellemzők 1 módosult 57: Mérleg jellemzők 2 módosult 58: Idő paraméter módosult 59: Ki-be jellemző módosult 60: Áram Ki-bemenetek módosult 61: Hibák kezelése módosult 62: IO panel nincs, vagy hibás 63: IO panel kommunikáció hiba 64: Vészállj=nincs adageng.bem. 65: Nincs távvezérlő komm.hiba 66: Flash lapméret/lapszám hiba! 67: Mérleg tizedes < 3 javítani! 68: ---Hibás eseménykód!--- Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 16/40

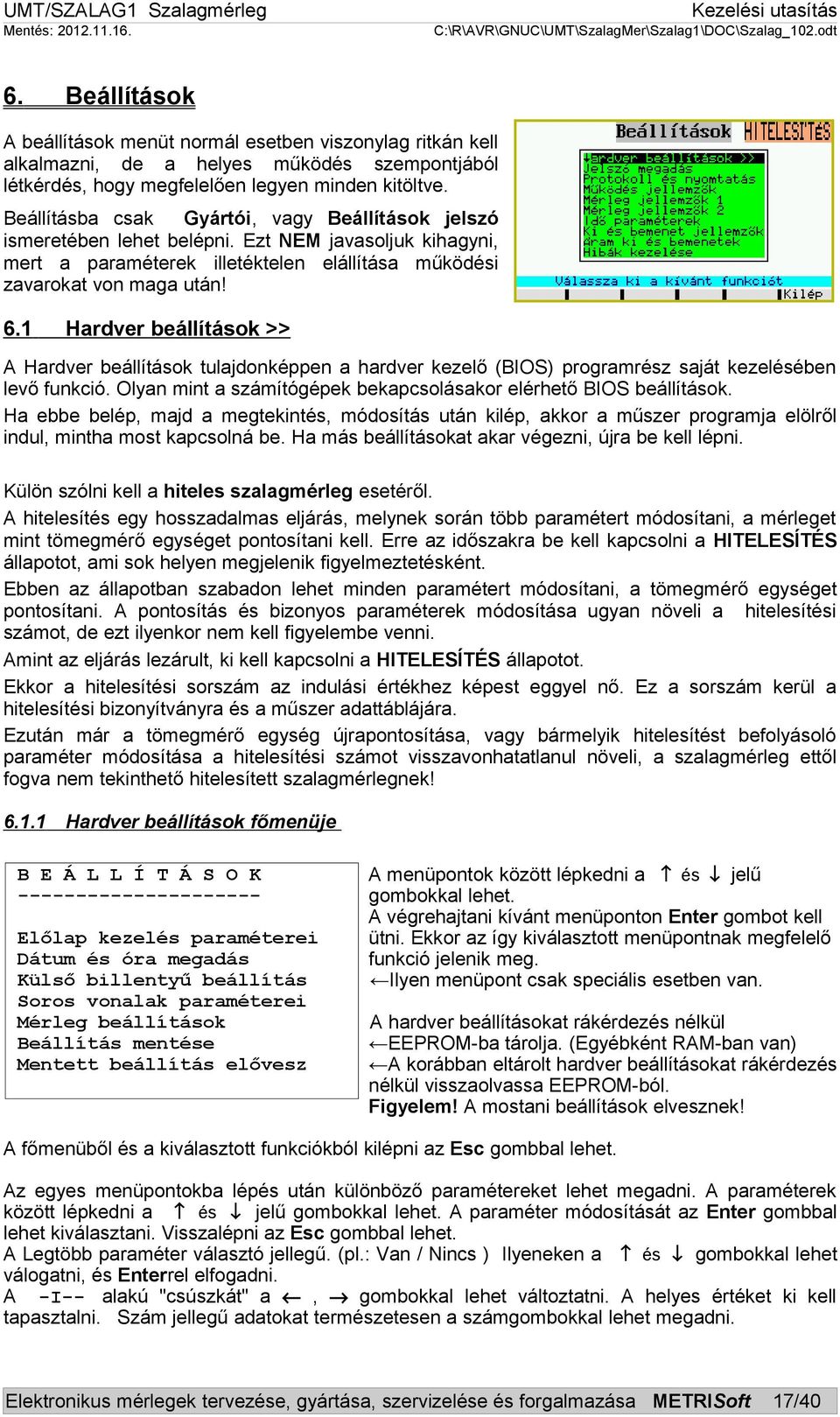

17 6. Beállítások A beállítások menüt normál esetben viszonylag ritkán kell alkalmazni, de a helyes működés szempontjából létkérdés, hogy megfelelően legyen minden kitöltve. Beállításba csak Gyártói, vagy Beállítások jelszó ismeretében lehet belépni. Ezt NEM javasoljuk kihagyni, mert a paraméterek illetéktelen elállítása működési zavarokat von maga után! 6.1 Hardver beállítások >> A Hardver beállítások tulajdonképpen a hardver kezelő (BIOS) programrész saját kezelésében levő funkció. Olyan mint a számítógépek bekapcsolásakor elérhető BIOS beállítások. Ha ebbe belép, majd a megtekintés, módosítás után kilép, akkor a műszer programja elölről indul, mintha most kapcsolná be. Ha más beállításokat akar végezni, újra be kell lépni. Külön szólni kell a hiteles szalagmérleg esetéről. A hitelesítés egy hosszadalmas eljárás, melynek során több paramétert módosítani, a mérleget mint tömegmérő egységet pontosítani kell. Erre az időszakra be kell kapcsolni a HITELESÍTÉS állapotot, ami sok helyen megjelenik figyelmeztetésként. Ebben az állapotban szabadon lehet minden paramétert módosítani, a tömegmérő egységet pontosítani. A pontosítás és bizonyos paraméterek módosítása ugyan növeli a hitelesítési számot, de ezt ilyenkor nem kell figyelembe venni. Amint az eljárás lezárult, ki kell kapcsolni a HITELESÍTÉS állapotot. Ekkor a hitelesítési sorszám az indulási értékhez képest eggyel nő. Ez a sorszám kerül a hitelesítési bizonyítványra és a műszer adattáblájára. Ezután már a tömegmérő egység újrapontosítása, vagy bármelyik hitelesítést befolyásoló paraméter módosítása a hitelesítési számot visszavonhatatlanul növeli, a szalagmérleg ettől fogva nem tekinthető hitelesített szalagmérlegnek! Hardver beállítások főmenüje B E Á L L Í T Á S O K Előlap kezelés paraméterei Dátum és óra megadás Külső billentyű beállítás Soros vonalak paraméterei Mérleg beállítások Beállítás mentése Mentett beállítás elővesz A menüpontok között lépkedni a és jelű gombokkal lehet. A végrehajtani kívánt menüponton Enter gombot kell ütni. Ekkor az így kiválasztott menüpontnak megfelelő funkció jelenik meg. Ilyen menüpont csak speciális esetben van. A hardver beállításokat rákérdezés nélkül EEPROM-ba tárolja. (Egyébként RAM-ban van) A korábban eltárolt hardver beállításokat rákérdezés nélkül visszaolvassa EEPROM-ból. Figyelem! A mostani beállítások elvesznek! A főmenüből és a kiválasztott funkciókból kilépni az Esc gombbal lehet. Az egyes menüpontokba lépés után különböző paramétereket lehet megadni. A paraméterek között lépkedni a és jelű gombokkal lehet. A paraméter módosítását az Enter gombbal lehet kiválasztani. Visszalépni az Esc gombbal lehet. A Legtöbb paraméter választó jellegű. (pl.: Van / Nincs ) Ilyeneken a és gombokkal lehet válogatni, és Enterrel elfogadni. A -I-- alakú "csúszkát" a, gombokkal lehet változtatni. A helyes értéket ki kell tapasztalni. Szám jellegű adatokat természetesen a számgombokkal lehet megadni. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 17/40

18 6.1.2 Általános hardver beállítások Az egyes beállító menüpontok képernyői és rövid magyarázatuk: Előlap kezelés paraméterei Háttér színe : Világos Kurzor villogás sebes.: -I-- Billentyű ism.kezdőidő: --I- Billentyű ismétlés idő: -I-- Billentyű elenged. idő: --I- Comm. 1-3 visszajelzés: Van Menü pozíció megőrzése: Van Dátum és óra megadás Megadható a képernyő háttere: Világos, vagy Sötét A beírás helyét jelző kurzor villogási sebessége Nyomva tartott gomb ismételni kezd ennyi idő után Folyamatosan nyomva tartott gomb ismétlési időköze Betű íráskor (AÁB) ennyi idő után érvényesül az akt. betű Az előlap Com1..3 lámpái jelezzék-e a kommunikációt Nem használt funkció Menübe visszalépéskor a korábbi pozíció megőrződik-e Aktuális dátum : Aktuális időpont: 12:34:56 Az akkumulátoros óra szerinti aktuális dátum Az akkumulátoros óra szerinti aktuális időpont Külső billentyű beállítás Nemzetiség : Magyar Adatbeadásban PS2 port: Nincs Billentyű ism.kezdőidő: -I-- Billentyű ismétlés idő: --I- Induláskor Num-Lock : Nincs Induláskor Scroll-Lock: Nincs Induláskor Caps-Lock : Nincs Soros vonalak paraméterei Com1: RS232, 9600,E,8,-dtr Com2: RS232, 9600,N,8,DTR Com3: TTY20 vétel: 9600,N,8 adás: 9600,N,8 Soros vonalak paraméterei Com1: tipus : TTY20 baud : 9600 paritás: N bitszám: 8 adás.en: -dtr A külső billentyűzet kezelés csak speciális esetben van a programban megvalósítva! Egyébként nincs ilyen menü. A külső billentyűzet kiosztása Angol / Magyar, A külső billentyűzet engedélyezése adatbeíráskor Nyomva tartott gomb ismételni kezd ennyi idő után Folyamatosan nyomvatartott gomb ismétlési időköze A Num Lock billentyű kezdeti állapota, A Scroll Lock billentyű kezdeti állapota, A Caps Lock billentyű kezdeti állapota, Ez a képernyő összefoglalóan tartalmazza a három soros vonal beállított jellemzőit. Itt csak a Com1, Com2, Com3 közül lehet egyet kiválasztani, nyilakkal. Az adatok módosítására az Enter gombbal való kiválasztás után megjelenő külön képernyőkön van lehetőség. Az átviteli sebességek min. max. Com1 RS232: Com1 RS485/422, TTY: Com2 RS232: Com3 TTY: Com1 és Com2 esetén az itt látható kép jelenik meg. Com2 fixen RS232, ezért típus megadás nem jelenik meg. Com1: TTY20, RS232, RS485, RS422 módba állítható, Átviteli sebesség (RS485/422: max 57600) Paritás (N,E,O) és az adatbitek száma (7,8). Adás engedélyezés jellemző: DTR: Adás DTR (visszajelző bit) figyeléssel (pl. nyomtató) -dtr: Adás DTR (visszajelző bit) figyelés nélkül Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 18/40

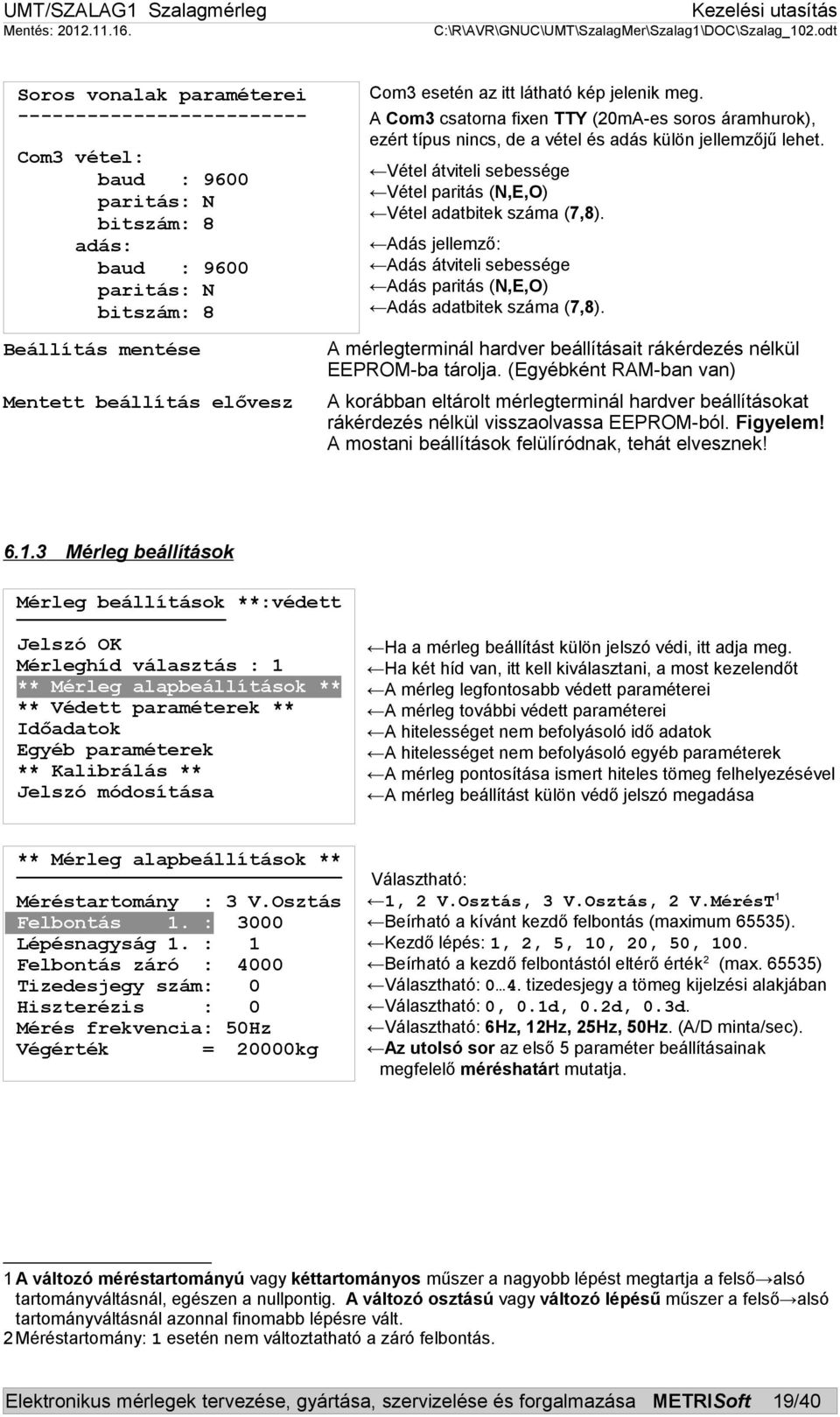

19 Soros vonalak paraméterei Com3 vétel: baud : 9600 paritás: N bitszám: 8 adás: baud : 9600 paritás: N bitszám: 8 Beállítás mentése Mentett beállítás elővesz Com3 esetén az itt látható kép jelenik meg. A Com3 csatorna fixen TTY (20mA-es soros áramhurok), ezért típus nincs, de a vétel és adás külön jellemzőjű lehet. Vétel átviteli sebessége Vétel paritás (N,E,O) Vétel adatbitek száma (7,8). Adás jellemző: Adás átviteli sebessége Adás paritás (N,E,O) Adás adatbitek száma (7,8). A mérlegterminál hardver beállításait rákérdezés nélkül EEPROM-ba tárolja. (Egyébként RAM-ban van) A korábban eltárolt mérlegterminál hardver beállításokat rákérdezés nélkül visszaolvassa EEPROM-ból. Figyelem! A mostani beállítások felülíródnak, tehát elvesznek! Mérleg beállítások Mérleg beállítások **:védett Jelszó OK Mérleghíd választás : 1 ** Mérleg alapbeállítások ** ** Védett paraméterek ** Időadatok Egyéb paraméterek ** Kalibrálás ** Jelszó módosítása Ha a mérleg beállítást külön jelszó védi, itt adja meg. Ha két híd van, itt kell kiválasztani, a most kezelendőt A mérleg legfontosabb védett paraméterei A mérleg további védett paraméterei A hitelességet nem befolyásoló idő adatok A hitelességet nem befolyásoló egyéb paraméterek A mérleg pontosítása ismert hiteles tömeg felhelyezésével A mérleg beállítást külön védő jelszó megadása ** Mérleg alapbeállítások ** Méréstartomány : 3 V.Osztás Felbontás 1. : 3000 Lépésnagyság 1. : 1 Felbontás záró : 4000 Tizedesjegy szám: 0 Hiszterézis : 0 Mérés frekvencia: 50Hz Végérték = 20000kg Választható: 1, 2 V.Osztás, 3 V.Osztás, 2 V.MérésT 1 Beírható a kívánt kezdő felbontás (maximum 65535). Kezdő lépés: 1, 2, 5, 10, 20, 50, 100. Beírható a kezdő felbontástól eltérő érték 2 (max ) Választható: 0 4. tizedesjegy a tömeg kijelzési alakjában Választható: 0, 0.1d, 0.2d, 0.3d. Választható: 6Hz, 12Hz, 25Hz, 50Hz. (A/D minta/sec). Az utolsó sor az első 5 paraméter beállításainak megfelelő méréshatárt mutatja. 1 A változó méréstartományú vagy kéttartományos műszer a nagyobb lépést megtartja a felső alsó tartományváltásnál, egészen a nullpontig. A változó osztású vagy változó lépésű műszer a felső alsó tartományváltásnál azonnal finomabb lépésre vált. 2 Méréstartomány: 1 esetén nem változtatható a záró felbontás. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 19/40

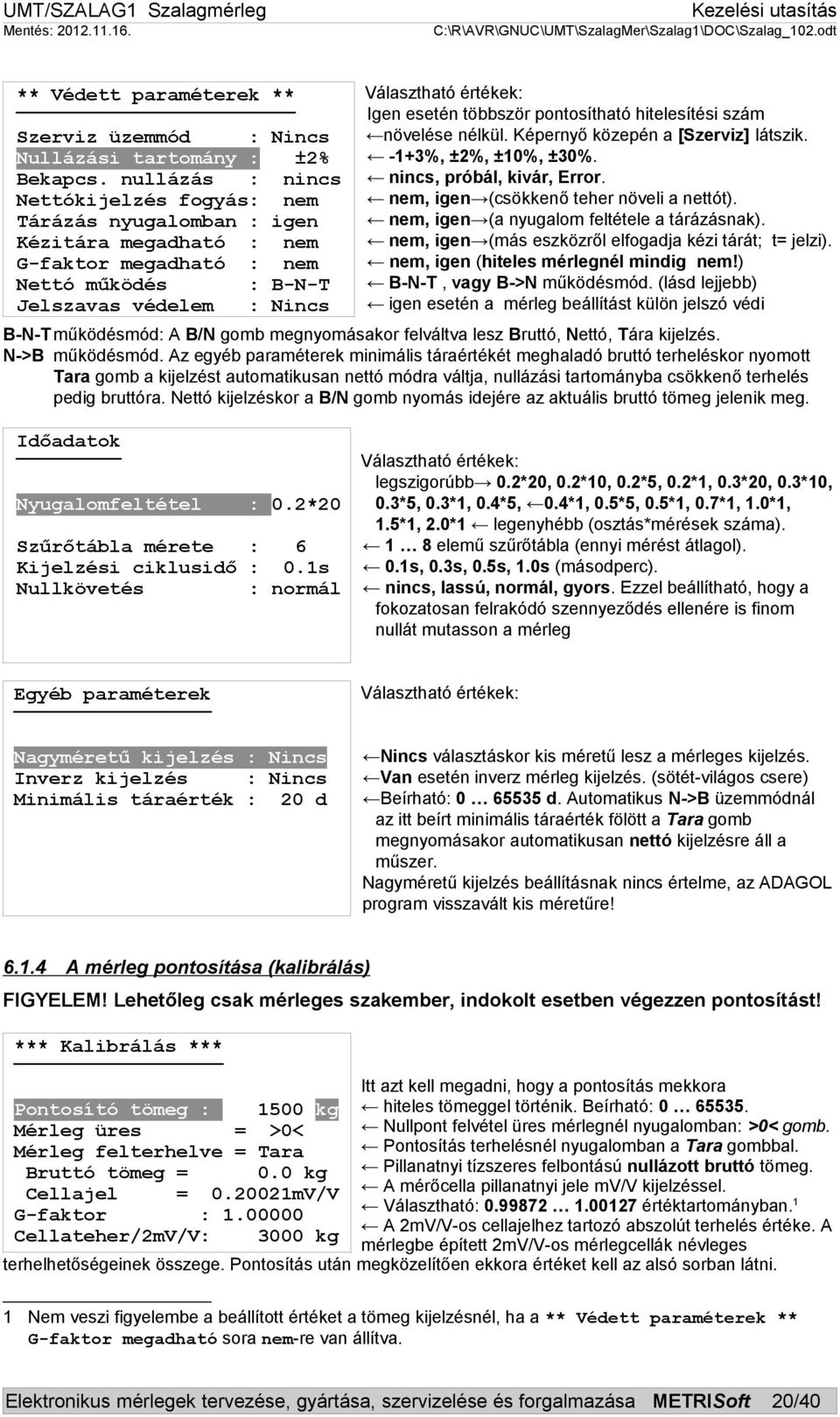

20 ** Védett paraméterek ** Szerviz üzemmód : Nincs Nullázási tartomány : ±2% Bekapcs. nullázás : nincs Nettókijelzés fogyás: nem Tárázás nyugalomban : igen Kézitára megadható : nem G-faktor megadható : nem Nettó működés : B-N-T Jelszavas védelem : Nincs Választható értékek: Igen esetén többször pontosítható hitelesítési szám növelése nélkül. Képernyő közepén a [Szerviz] látszik. -1+3%, ±2%, ±10%, ±30%. nincs, próbál, kivár, Error. nem, igen (csökkenő teher növeli a nettót). nem, igen (a nyugalom feltétele a tárázásnak). nem, igen (más eszközről elfogadja kézi tárát; t= jelzi). nem, igen (hiteles mérlegnél mindig nem!) B-N-T, vagy B->N működésmód. (lásd lejjebb) igen esetén a mérleg beállítást külön jelszó védi B-N-T működésmód: A B/N gomb megnyomásakor felváltva lesz Bruttó, Nettó, Tára kijelzés. N->B működésmód. Az egyéb paraméterek minimális táraértékét meghaladó bruttó terheléskor nyomott Tara gomb a kijelzést automatikusan nettó módra váltja, nullázási tartományba csökkenő terhelés pedig bruttóra. Nettó kijelzéskor a B/N gomb nyomás idejére az aktuális bruttó tömeg jelenik meg. Időadatok Nyugalomfeltétel : 0.2*20 Szűrőtábla mérete : 6 Kijelzési ciklusidő : 0.1s Nullkövetés : normál Választható értékek: legszigorúbb 0.2*20, 0.2*10, 0.2*5, 0.2*1, 0.3*20, 0.3*10, 0.3*5, 0.3*1, 0.4*5, 0.4*1, 0.5*5, 0.5*1, 0.7*1, 1.0*1, 1.5*1, 2.0*1 legenyhébb (osztás*mérések száma). 1 8 elemű szűrőtábla (ennyi mérést átlagol). 0.1s, 0.3s, 0.5s, 1.0s (másodperc). nincs, lassú, normál, gyors. Ezzel beállítható, hogy a fokozatosan felrakódó szennyeződés ellenére is finom nullát mutasson a mérleg Egyéb paraméterek Választható értékek: Nagyméretű kijelzés : Nincs Inverz kijelzés : Nincs Minimális táraérték : 20 d Nincs választáskor kis méretű lesz a mérleges kijelzés. Van esetén inverz mérleg kijelzés. (sötét-világos csere) Beírható: d. Automatikus N->B üzemmódnál az itt beírt minimális táraérték fölött a Tara gomb megnyomásakor automatikusan nettó kijelzésre áll a műszer. Nagyméretű kijelzés beállításnak nincs értelme, az ADAGOL program visszavált kis méretűre! A mérleg pontosítása (kalibrálás) FIGYELEM! Lehetőleg csak mérleges szakember, indokolt esetben végezzen pontosítást! *** Kalibrálás *** Itt azt kell megadni, hogy a pontosítás mekkora Pontosító tömeg : 1500 kg hiteles tömeggel történik. Beírható: Mérleg üres = >0< Nullpont felvétel üres mérlegnél nyugalomban: >0< gomb. Mérleg felterhelve = Tara Pontosítás terhelésnél nyugalomban a Tara gombbal. Bruttó tömeg = 0.0 kg Pillanatnyi tízszeres felbontású nullázott bruttó tömeg. Cellajel = mV/V A mérőcella pillanatnyi jele mv/v kijelzéssel. G-faktor : Választható: értéktartományban. 1 A 2mV/V-os cellajelhez tartozó abszolút terhelés értéke. A Cellateher/2mV/V: 3000 kg mérlegbe épített 2mV/V-os mérlegcellák névleges terhelhetőségeinek összege. Pontosítás után megközelítően ekkora értéket kell az alsó sorban látni. 1 Nem veszi figyelembe a beállított értéket a tömeg kijelzésnél, ha a ** Védett paraméterek ** G-faktor megadható sora nem-re van állítva. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 20/40

21 Az alábbi példa nem szalagmérleghez készült, de adott esetben a logikája felhasználható. Példa: 3db E max =4,4 tonnás cellán áll egy tartály. A cellák érzékenysége: C n =1,94 mv/v (4,4t terhelésre ekkora jelet adnak külön-külön). Ebből kiszámolható, hogy 2mV/V jelhez mekkora terhelés kellene: X kg / 2 mv/v = 4400 kg / 1,94 mv/v ==> X = 2 * 4400 kg / 1,94 mv/v = 4536 kg Mivel 3 cellás a mérleg, ennek háromszorosát kell látnunk: Cellateher/2mV/V: kg E paraméter értékének megadásával utolsó lehetőségként pontosítani lehet a nem hiteles mérleget akkor is, ha annak pontos tömeggel történő felterhelése az adott körülmények között nem megoldható (például tartálymérleg esetén). Ez a módszer NEM hiteles kalibrálást eredményez! Kilépés mérleges menüből Hiteles paraméter változott Enter: újat tárol,számláló nő Más: kilép a régi beállítással A mérleg legfontosabb (csillaggal jelölt) paramétereinek megváltoztatását követően csak megerősítés után tárolja el az új adatokat a készülék. A Hiteles paraméter változott üzenet után Enter hatására a kétjegyű kalibrálási szám növekszik, mely a mérleg hitelességének elvesztésével járhat! Lásd pont. Ha más gombbal lép ki, minden változtatás, amit a mérleges menüben végzett, elvész! Mérleg információ kijelzés Az alábbiak csak a mérleg bekapcsolása után megjelenő főmenü kijelzésre érvényesek! A METRISOFT gomb megnyomásakor a Hiteles: XX felirat jelzi, hogy a mérleg mérőképességét vagy pontosságát befolyásoló védett paramétereit hányszor változtatták meg például kalibrálással. A Hiteles paraméter változott kijelzés után ez a kétjegyű XX hitelesítési, vagy más néven kalibrálási szám növekszik, ha Enter-rel adattárolást végzünk! A kalibrálási számot csak a METRISOFT telephelyén lehet lenullázni! A mérleg hitelesnek akkor tekinthető, ha a METRISOFT gomb megnyomásakor megjelenő kalibrálási szám 1-nél nagyobb, 99-nél kisebb, és megegyezik a műszer külső részén feltüntetett, OMH által érvényesített kalibrálási számmal. Amíg a METRISOFT gombot nyomva tartjuk, és közben egyszer megnyomjuk a háromszög jelű gombot, az információs menü első pontjaként a szoftver azonosítója és ellenőrzőösszege jelenik meg a kijelzőn, például: UMT-CS-0F36. Amikor a METRISOFT gombbal együtt másodszor is megnyomjuk a háromszög jelű gombot, a szoftver dátuma jelenik meg a kijelzőn, például: Amikor a METRISOFT gomb bal együtt harmadszor megnyomjuk a háromszög jelű gombot, a tízszeres felbontású nullázatlan bruttó tömeg kerül a kijelzőre, például: tfb= Amikor a METRISOFT gomb bal együtt negyedszer nyomjuk meg a háromszög jelű gombot, a terheléssel arányos cellajel látható a kijelzőn mv/v egységben, például: v/V. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 21/40

22 6.2 Jelszó megadás Az SZALAG1 program 3 szintű jelszót kezel. Ezek: Mérlegelés jelszó: Csak Mérlegelésre jogosít. Adatkezelés jelszó: Mérlegelés és Adatkezelés jog Beállítások jelszó: Mérlegelésre, Adatkezelésre és a Beállításokba lépésre jogosít. A három jelszót kell itt kétszer egyformán megadni. A kétszeri beírás a tévesztés kiszűrése céljából szükséges. Az egyformaságot nyugtázó, az eltérést figyelmeztető üzenet jelzi. Beírás közben a számjegyek helyett jó szokás szerint * karakter jelenik meg. Ha nincs szükség jelszó megadásra, akkor jelszóként 0 értéket kell beállítani. Ekkor a jelszó bekérő ablak nem jelenik meg a funkcióba lépéskor. Első alkalommal gyártói jelszóval lehet belépni. Beállítások esetén NEM ajánljuk a jelszó bekérés kihagyását! F1=Tárol: A módosított adatok tárolása és kilépés a Beállítás menübe. F6=Kilép: mentés nélkül kilép. Ez a két gomb minden beállításban ugyanígy működik, a továbbiakban nem említjük meg. 6.3 Protokoll és nyomtatás Bár a soros csatornák fizikai beállítása a Hardver beállítások menüpontban van, a logikai kezelés ide került. Az egyes mezők értelmezése: Comx protokoll + cím: Az UMT 3 soros csatornával rendelkezik. Ezek működésmódját és külső eszközzel való kommunikáció esetén érvényes eszközcímét lehet itt megadni mindhárom csatornára. A választható protokollok (működésmódok): Inaktív: Nem kezeli ezt a csatornát Metrisoft ASCII: METRISOFT saját ASCII kommunikációjával kommunikál. (Lásd 9.1 pont) Modbus RTU: Modbus RTU bináris kommunikációval érhető el. (PLC) (Lásd 9.2 pontban) Nyomtató: Erre a csatornára nyomtató van csatlakoztatva. (Cím ilyenkor nem számít) NMK: =Nagy kij. NMK másodkijelzőre küldi [B] jelel a Fő kijelző utolsó 10 számjegyét. NMK: Kimért NMK másodkijelzőre küldi [N] jelel az M=Kimért tömeget. NMK:Tömegáram NMK másodkijelzőre küldi [T] jelel az Q=Tömegáramot. NMK: Q / Qe % NMK másodkijelzőre küldi jel nélkül a Q/Qe Tömegáram arányt. Vezér, követők: Csak COM3 -nál! Ez Vezér mérleg, eszközcím=követő mérlegek száma. Követő sorszám: Csak COM3 -nál! Ez Követő mérleg, eszközcím=követő sorszáma 1-5. NMK kijelzőre küldésekre igaz: Ha 5 számjegynél többet kell kijelezni, az két részletben történik kb. 6 sec ciklusidővel, 1:3 időaránnyal. A felső részt >< jelzi. Cím: NMK címe. (A,B,C) Az eszközcímet két módon lehet megadni: Számként tartományban (Modbus protokoll esetén ez célszerű) illetve ASCII karakterként. (METRISOFT protokoll esetén pedig ez a természetesebb mód) Bármelyiket adjuk meg, a másik oszlop a megadott érték szerint beáll. Követő szalagmérlegek száma, vagy követő szalagmérleg sorszáma 1-5 tartományban lehet. Kommunikáció kimaradás=tiltás sec: Ha <TÁVVEZ> távvezérelt módban a felügyelő számítógéppel nincs kommunikáció a megadott ideig, akkor a szalagmérleg leáll. és "Nincs távvezérlő kommunikáció!" hibajelzést küld. Ha a kommunikáció helyreáll, Folytat gombbal folytatható. Normál esetben erre nincs szükség, állítsa 0-ra. Dátumsorrend mindenhol: A képernyőn, illetve a nyomtatási képen (alap esetben) megjelenő dátum sorrendjét határozza meg. Értékei: Év.Hó.Nap, Nap.Hó.Év, Hó.Nap.Év Nyomtatás indítási mód: A program 5 nyomtatási képet kezel, ezeket soros vonalon lehet betölteni az MS_Setup programmal. Kimérés kész esetén lehet Automatikus nyomtatást indítani, ezt itt lehet engedélyezni, vagy tiltani. Fejléc 1,2: A nyomtatások fejlécébe kerülő cégnév, illetve egyéb cégadat. Célszerű így megadni és nem a formába beírni, mert a forma áttervezése nélkül megváltoztatható. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 22/40

23 6.4 Működés jellemzők Működésmód (hardver!) : Ez határozza meg a program működésmódját. Csak a kiépítésnek megfelelőt szabad beállítani, másképp hibás működés történik! A lehetséges állapotok: Szalagmérleg, Adagoló szalagmérleg, Hiteles Szalagmérleg, Hiteles Adagoló Szalagmérleg. Ki és bemeneti panelek: Egyszerű szalagmérleg esetén nem feltétlenül szükséges mindkét vezérelhető panel beépítése. A valóságban beépített paneleket kell itt megadni. Ez meghatározza a kimenetek működését. A beállítható értékek: Csak SZMP 4 optocsatolt kimenet, 4 optocsatolt bemenet, 2 analóg áram ki, 1 be SZMP + IO relés kimenet, +8 optocsatolt bemenet A főkijelző állapotai: A mérlegelés lap fő kijelzőjén többféle adat megjeleníthető. Ezek körét lehet itt beállítani. A beállítható értékek: Σ,M / Σ,M,Q / Σ,M,Q,B,N Hitelesítés üzemmód: A korábban részletezett HITELESÍTÉS állapot beállítása, kikapcsolása. Nem hiteles szalagmérleg esetén PONTOSÍTÁS módot lehet bekapcsolni, hasonló céllal. HITELESÍTÉS állapot kikapcsolásakor külön felirat figyelmeztet a hitelesítés számláló növelésére, ha hiteles paraméter módosult. Ezt csak megerősítő válasz esetén hajtja végre. Nullázás kell jelzése: Ha nincs pontosítás állapot, a szalagmérleg az itt megadott idő lejárta után figyelmezteti a kezelőt, hogy nulláznia kell. Ez fontos a pontos mérés szempontjából! Mérési naplóba tárolás: Az itt megadott esetekben történik automatikus mérési naplóba tárolás a parancsra indításokon kívül. A beállítható értékek: Csak Kimérés Kész, Start,KimérésKész, Start,Stop,KimérésKész Auto tárolás kezdő óra és Időköz: Automatikus mérési naplóba tárolás bizonyos időnként is történhet. Az itt megadott kezdő időponttól (óra) a megadott óránként tárolás történik. Ha az Időköz=0 akkor nem tárol sosem. pl.: 0,1: Egész nap óránként 6, 8: 6-tól 8 óránként. Követő lemaradás max.%: A vezér követő kapcsolatban a vezér szalagmérleg sohasem igazodhat teljesen a követőkhöz. Ha valamelyik követő lemarad, a vezér is leszabályoz, de mindenképp a követő tényleges/várt tömegáram aránya felett jár, hogy felhúzza azt. Ez annál lassúbb folyamat, minél kisebb Követő lemaradás max. érték van beállítva % adható meg. Megadható, hogy a vezérmérleg Vár a követőkre, vagy Indítja azokat. 6.5 Mérleg jellemzők 1 A szalagmérleg névleges értékeit lehet itt megadni. Az első négy paraméter összefügg egymással. A Qmax és mmax érték közül az lesz számolva a másik háromból, amelyik régebben lett megadva. Legnagyobb tömegáram Qmax: A szalagmérlegen mért legnagyobb tömegáram, vagyis az egy óra alatt áthaladt anyag tömege. A tömegáram dimenziója választhatóan t/h vagy kg/h. Ez meghatározza a terhelés dimenzióját is. t/h esetén kg, kg/h esetén pedig g (gramm) lesz a terhelés dimenziója. Névleges szalag seb. Vmax: A szállítószalag névleges (maximális) sebessége. Mérési hosszúság L: Ez a teherfelvevő végeinél levő görgők tengelyei közötti távolság, plusz ezeknek a görgőknek a tengelyei és a szállítószalag hozzájuk legközelebb eső szállítógörgőinek tengelyei közötti távolság fele. Névleges terhelés mmax: A mérési hosszúságra eső anyag tömege a legnagyobb tömegáram esetén. A terhelést mérő egység végértékét a Hardver beállításban ennél jóval nagyobb értékre kell állítani, mert a névleges terheléshez még az üres szalag is hozzáadódik, és az esetleges anyag torlódásokat is biztonsággal meg kell mérni. A névleges terhelés után halvány számként a tömegmérő egység javasolt tizedesjegyszámát jelzi a program. A Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 23/40

24 mérőszerkezetet mindig kg-ban kell pontosítani a Hardver beállításban akkor is ha a szalagmérleg ezt g dimenzióval, ezerrel osztva jelzi ki! Útjeladó impulzusszám: A szalag elmozdulását mérő út jeladó méterenkénti impulzusszáma. A pontos megadása rendkívül fontos. Szalag kiterített hossza: Erre az üres szalag pontos nullázásához van szükség. Így a szalag teljes hossza részt vesz az átlagolásban. A nullázás egyben jól használható az útjeladó ellenőrzésére is. Amikor a szalag megjelölt pontja t nullázáskor egy kitüntetett helyen van, meg kell nyomni az F1=Start> gombot. A nullázás végén a szalagnak kb. ugyanebben a pozícióban kell megállni. Nullázáskor körülfordulás: Nullázáskor ennyi körülfordulást kínál fel a program. Ez ott módosítható, ha pl. nincs elég idő több körülfordulásra. Több körülfordulás egyébként pontosabb nullázást eredményez, ezért rövid szalagnál érdemes ezt alkalmazni. Pontosító szorzó tényező: A szalagmérleg kezdeti beállítása során ezt az értéket értékre kell állítani. Ekkor a szalagmérleg néhány % hibával méri a tömegáramot és a halmozott tömeget is. A pontos beállítás visszaméréssel történik. A szalagmérlegen áthaladt anyagot előtte (vagy utána) hiteles mérleggel meg kell mérni. A két mért értékből ki kell számolni a pontosító szorzó tényezőt az alábbi képlet szerint: Pontosító szorzó tényező = Pontos érték / Szalagmérlegen mért érték Ha ennek értéke kisebb 0.900, vagy nagyobb értéknél, akkor az általában azt jelenti, hogy valamelyik paraméter (pl. terhelés, elméleti hídhossz, méterenkénti impulzusszám) nem jól van beállítva. Célszerű ezeket előbb pontosítani, majd megismételni a visszamérést. (0.7 és 1.3 tartományon kívüli eltérést ki sem lehet korrigálni!) Ugyancsak nagy eltérést eredményezhet, ha a mérőgörgő(k) és a mérőszakasz környezetében levő görgők nincsenek egy síkban! Ha a Pontosító szorzó tényezőként kapott érték elfogadható, be kell írni. Ezután az eljárást megismételve ellenőrizni kell a beállítás sikerességét. A pontos (visszamért) érték eltérésnek a szalagmérlegen mért értéktől (ha a műszaki adatokban megadott kitételek teljesülnek), kisebbnek kell lennie a megengedett pontatlanságnál. 6.6 Mérleg jellemzők 2 Álló szalag,alatta nem mér: A szalag minimális sebessége, ami alatt nem mér. Ez kivédi a véletlenszerű szalag mozdulás beszámolását. Üres szalag,alatta nem mér: A szalagmérleg egy bizonyos terhelés alatt nem mér, különben az üres szalag egyenetlenségeit beszámolná. Ezt az értéket kell itt megadni a szalag és a mechanikai kialakítás ismeretében. Szokásos érték: 5% Minimum terhelés hibajel: A szalagmérleg annál pontatlanabbul mér, minél kisebb a terhelés. Alacsony terhelés esetén hibajelzés állítható be, akár le is állíthatja a mérést. Ezt a hibajelzés határértéket kell az elvárt pontosságot figyelembe véve itt megadni. (15-25%) Minimum tömegáram hibajel: Megadható az a minimum tömegáram, aminél hibajelzés, vagy leállítás állítható be. Szokásos érték: 10% (Lásd: Hibakezelés) Minimum sebesség hibajel: Megadható az a minimum sebesség, aminél hibajelzés, vagy leállítás állítható be. (Lásd: Hibakezelés) Utánhullás elfogadható max.: Az öntanuló utánhullás korrekció maximális értéke. Ennél nagyobb utánhullást a program nem fogad el. Helyette az itt megadott maximum értéket használja fel. Kiértékelési ciklus ideje: A program meghatározott időnként értékeli ki a mért és átlagolt terhelés út és sebesség adatokat. Ekkor számolja ki a halmozott tömeg, terhelés hajtásvezérlés stb. értékeket. Ez az érték tehát a vezérlési folyamatban játszik szerepet, a pontosságot nem befolyásolja. Gyors szabályozási igény esetén sec a jó érték, míg lassú folyamat, nagy tömegek esetén ennél nagyobb idő a megfelelő. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 24/40

25 Hajtásvezérlés meredeksége: Az UMT/SZALAG1 műszer hajtás vezérlő áram kimenetének változási sebességét attól függően kell beállítani, hogy az adott mechanika átlagos szalag terheléssel hogyan viselkedik. Túl gyors beállításban a szabályozás beleng, túl lassúban nem tudja kiszabályozni az egyenetlen anyagvastagságból adódó tömegáram változásokat. Optimális beállításban ugrásszerű terhelésváltozásra kis mértékű lengéssel válaszol. A beállításnál nagy segítséget nyújthat a mérlegelés lapról elérhető grafikus kijelzés kiértékelése. Legárulkodóbb pont a névleges körüli terhelés esetén a névlegesnek megfelelő várt tömegárammal való elindítás, vagy menet közbeni jelentős várt teljesítmény módosítás. Ha ekkor egy enyhe túllövés, majd egy jóval kisebb mértékű alászabályzás után beáll a várt tömegáramra, a beállítás jó. A beállítást lassabbal érdemes kezdeni és ha kell, növelni. A Kiértékelési ciklus ideje időkonstanssal meghatározott időnként történik a hajtás vezérlőjel előállítása, ezért ez a két érték kritikus a rendszer szabályozása szempontjából! A Hajtásvezérlés meredeksége (leglassabb.. leggyorsabb) közötti értéket vehet fel. Átlagos esetben javasolt tartomány: Idő paraméterek Induláskori hangjelzés sec: Start, és Folytatás esetén mielőtt a program kiadná a Hajtás engedélyezés kimenő jelet, és a hajtás vezérlő áramot, az itt beállított ideig zárja a Hangjelzés kimenetet. Ez biztonságtechnikai előírás, hogy a szalag mellett dolgozóknak legyen információjuk az indulásról. Leálláskori hangjelzés sec: Leálláskor ugyancsak hangjelzést ad a program az itt beállított ideig. Hiba kimenet kifagyás sec: Ez az idő meghatározza, hogy leállást okozó hibák esetén a Hiba kimenet legalább ennyi ideig aktív marad. Erre azért van szükség, mert a leállással a hiba oka általában megszűnik, és így a kimenő hibajel túl rövid lenne. Kimérés Kész (0=nincs) sec: Ha nullánál nagyobb értéket adunk meg, akkor minden adag végén ennyi időre aktiválódik az Adag kész kimenet. Egyébként ez a kimenet szabadon használható a hibakezelés beállításban. 6.8 Ki és bemenet jellemzők Mérés engedélyezés figyel: Meghatározza, hogy a program figyelje-e a Mérés engedélyezés bemenetet. Erre általában a vészállj nyomógombot szokták kötni. STOP bemenet kezelésmódja: 1=STOP: A bemenetre adott feszültség a STOP jel. 0=STOP A feszültség megszűnése a STOP jel. Kimenő imp. Σ tömeg dekád: A kijelzőn látható halmozott totál tömegérték kiválasztott dekádjának változásakor rövid impulzust adhat a Dekád impulzus kimenetre. A legkisebb helyiértékű (jobboldali) dekád nem adható meg, mert az legtöbb esetben túl gyorsan változik. A beállítható értékek: -Nincs imp., xxx1x dekád, xx2xx dekád, x3xxx dekád, 4xxxx dekád (A tizedesjelet kihagyva kell a dekádot értelmezni!) Kimenő impulzus szélesség: A Dekád impulzus kimenetre adott léptető impulzus és az impulzusok közötti szünet ideje. Beállítható: kb. 40msec, kb. 60msec, kb.90msec Kimenet inverz: Kivételes esetben szükség lehet egy kimenet fordított értelmezésére. Pl.: egy kimenet folyamatosan zárt legyen bekapcsolt állapotban, de hiba esetén szakadjon meg. Minden kimenetre meg lehet adni, hogy Normál, vagy Inverz módon működjön. Figyelem! A hatás azonnal érvényesül, tehát az invertált kimenet rögtön záródik. Ezt a tényt a kimenetek tesztelésére is fel lehet használni. Bemenetek állapota(teszt): A bemenetek kerülnek itt megjelenítésre egy-egy karakterként. Amelyik bemenet aktív, azt nagybetű, az inaktívat kisbetű jelzi. A bemenetek: S=Start, P=Stop, N=Nullázás, F=Folytat, 5, 6, 7, 8 : MS-IO bemenetek, U=Útjel, Z=Szalag poz.jó, K=Külső feltétel, M=Működés eng. SZMP panel bemenetek Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 25/40

26 6.9 Áram ki és bemenetek 1.Analóg áram kimenet: Meghatározza az SZMP panelen található 1. analóg áram kimenet információ tartalmát. Beállítható értékek: --Nincs--, Hajtás, Tömegáram, Terhelés, Sebesség Beállítható az is, hogy a kimenet 0-20mA, vagy 4-20mA áramtartományban dolgozzon. 2.Analóg áram kimenet: Meghatározza a 2. analóg áram kimenet információ tartalmát és a kimenő áram tartományát. Lásd fentebb. Analóg áram bemenet: Az analóg áram bemenet felhasználását határozza meg. Értékei: -Nincs-, Várt Q Várt Q esetben az analóg áram bemeneten kapott érték határozza meg a várt tömegáramot, ha egyébként 0 érték van megadva. Analóg áram és útjeladó TESZTELÉS Analóg áram kimenet teszt: A kiválasztott kimenetre kiválasztható áramértéket ad ki. Ezt árammérő műszerrel ellenőrizni lehet, és szükség esetén az SZMP panel potenciométereivel be lehet állítani a megfelelő értéket. Először mindig a 0 értéket, majd a végértéket kell beállítani. Ezt a kis mértékű egymásra hatás miatt többször ellenőrizni és korrigálni kell. Analóg áram bemenet teszt: Kijelzi a bemenetre adott áram értékét a max. érték %-ában. A 0 értelmű bemenő áram esetén az F2=IbeNul gombbal lehet azt megjegyeztetni. Ezután a végértéknek megfelelő áramot ráadva az F3=IbeVég gombbal azt tárolni. Útjeladó be: Kijelzi az útjeladótól kapott jelet frekvenciaként, az Útjeladó impulzusszám értékből számolt sebességként, valamint megtett útként. Ez utóbbi számláló az F5=Út=0m gombbal nullázható. Jól használható megjelölt szalaggal ellenőrizni az útjeladó és beállítása pontosságát. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 26/40

27 6.10 Hibák kezelése A program által figyelt hibák különböző módon érvényesülhetnek. Az F2, F3 gombbal kiválasztott hibához meg lehet adni a kezelés módját: ---Nem figyel--- Értelemszerűen nem történik semmi Kimenet vezérlés A megadott kimenet(ek)et vezérli Kijelzés +Kimenet Kijelzi és ha van kimenet, azt vezérli Stop+Kij.+Kimenet Mérés Leáll, kijelzi, kimeneten jelez Az érvényesülés ideje: Meghatározza, hogy mennyi ideig tűrje a program a hiba fennállását. Csak ennek letelte után érvényesül. Megengedett eltérés: Csak az 5. és 15. hiba esetén van ilyen. A várt tömegáramtól való megengedett eltérés mértékét kell itt megadni a várt tömegáram %-ában. (v1.02) Kimenet: Két kimenetet lehet kiválasztani minden hibához, aminek hiba esetén aktivizálódni kell. A beállítást végző személynek kel ügyelni arra, hogy olyan (lehetőleg szabad) kimenetet használjon, ami más funkciót nem zavar, illetve azzal nem keveredik. Pl. Anyag elfogyott hiba esetén záródó kimenet elindíthat egy rázót a feltapadás megszüntetésére, vagy egy csigát az anyag pótlására. Hiba után idő visszaállás sebessége: Egy hiba jelentkezésekor az időzítő elindul, és méri a hiba fennállás idejét. Ha az elérte a megadott időértéket, akkor a hibajelzés érvényre jut. Ha azonban a megadott időn belül a hiba megszűnik, az idő számláló nem áll nullára azonnal, hanem az itt megadott relatív sebességgel csökken. Ha pl. 2, akkor fele annyi idő alatt csökken 0-ra, mint amennyi ideig a hiba fennállt nél kisebb értékkel elérhető, hogy egy ciklikusan jelentkező, meg-meg szűnő hiba előbb-utóbb mégis érvényre jusson. Ez a konstans minden hibára közösen vonatkozik! A beállítható hibák listája magyarázattal: 1 Tömegáram alacsony! * Tömegáram < Minimum tömegáram hibajel (H!) 2 Szalag sebesség alacsony! * Sebesség < Minimum sebesség hibajel 3 Szalag terhelés alacsony! * Terhelés < Minimum terhelés hibajel (H!) 4 Mérleg túlterhelt!! Terhelés > mérőszerkezet végérték (H!) 5 Tömegáram>Várt+eng.érték * Tömegáram > Várt tömegáram + Megengedett eltérés 6 Szalag elcsúszott!! A szalag pozíció jó bemenet nem aktív 7 Külső feltétel hiányzik! * A külső feltétel bemenet nem aktív 8 Illegális szállítás! Nincs kimérés, mégis van tömegáram.(csak adagoló sz.m.) 9 Induláskor nincs anyag! * Kimérés indul állapotban terhelés < Minimum terhelés hibajel 10 Anyag elfogyott! * Kimérésközben < Minimum terhelés hibajel 11 Hajtás sebesség hiba! Nullázáskor a szalag nem indul el 12 Csatolt mérlegre vár * A csatolt követő, vagy vezér szalagmérleg nem indul 13 Csatolt mérleg leállt! * A csatolt követő, vagy vezér szalagmérleg leállt 14 Információ vonal hiba! * A vezér követő kommunikáció hiba 15 Tömegáram<Várt-eng.érték! * Tömegáram < Várt tömegáram - Megengedett eltérés (v1.02) 16 Tartalék A * jelű hibák indított kimérés közben vannak csak figyelve. A! jelű hibák indított kimérés és indítás nélküli szállítás mérés közben vannak figyelve. Figyelem! Hiteles mérlegnél az 1, 3, 4 hibák akkor is kijelzésre kerülnek, ha letiltotta őket. (H!) A további lehetséges hibák azonnali leállást eredményeznek. Ez mint leállási ok jelenik meg. 7. Kikapcsolás A műszert csak olyankor szabad kikapcsolni, amikor nem folyik kimérés. Ha valamilyen oknál fogva hálózat kimaradás történik, a program arra számít, hogy minden feltétel változatlan maradt és a mérést ott lehet folytatni, ahol kikapcsoláskor abbamaradt. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft 27/40
