1 Budapesti Műszaki és Gazdaságtudományi Egyetem Építőgépek, Anyagmozgatógépek és Üzemi Logisztika Tanszék Közlekedési utak fenntartása Útépítési munkák környezetvédelmi kérdései Készítette: Dr. Rácz Kornélia egyetemi adjunktus Budapest 006.

2 TARTALOMJEGYZÉK Építési technológiák környezet-szennyezési tényezői Levegőszennyezés, porszűrő típusok Aszfaltgyártásban használt porszűrők Víz szennyezés, mixermosók Dobrostás mixermosó (kétfrakciós osztályozás) Maradékbeton feldolgozó berendezések Hang keletkezése, mértékegysége, zajterhelés (alapfogalmak).. 9 Zajcsökkentés módszerei Rezgés hatása az emberi testre, és a környezetre A környezetnek átadott rezgés csökkentésének módszerei.. Építési hulladékok -- újrahasznosítás

3 Építési technológiák környezet-szennyezési tényezői Levegő szennyezés Víz szennyezés Zaj Rezgés Technológiai szennyezés! Beton gyártás! Beton gyártás! Vibrációs gépek árványi porok (cementsiló feltöltése, adagolás, mérlegelés, beton keverés)! Aszfalt gyártás ásványi porok (adalékanyag szárítása, száraz anyag manipulációs műveletei) füstgázok (szárítás, előmelegítés) bitumen-gőzök homokos kavics kitermelése (tavakból, folyókból víz alatti kotrással) adalékszerek alkalmazása (maradékbeton, mosóvíz kezelése) nagy vízigényű műveletek (hídraulikus osztályozás mosás)! Aszfalt gyártás nem jellemző épület alapozási munkák (pl. cölöp-, szádfal leverőgépek) adalékanyag előkészítés (törés, osztályozás) talaj-, beton-, aszfalt tömörítés! Közlekedés nagy mennyiségű anyagok (talaj, adalékanyag, beton, aszfalt) szállítása nagy méretű és tömegű gépek és berendezések szállítása! Hulladék anyagok gyártás: - technológiai hulladék - selejt - termék vizsgálat (pl. beton próbatest) építéshelyi hulladék! Bontott anyagok útburkolat (egynemű anyag) építmények (vegyes összetétel)

4 Levegő szennyezés, porszűrők Porszerű anyagok (cement, kőporok) közvetlenül szennyezik a környezetet, csökkenti a fotoszintézist egészségkárosodást (szilikózis, allergia, gyomor- és bélrendszeri ártalmak, stb.) okozhat pl. nehézfém tartalom esetén mérgező hatású is lehet Égéstermékek - vegyi szennyezőanyagok (pl. aszfaltgyártás) Különböző méretű porszemcsék leválasztására alkalmas porleválasztó típusok Papírszűrő Nedves mosó Szövetszűrő Filcszűrő Venturi mosó Elektromos porleválasztó Ciklon Porkamra 0,0 Cementsilóknál használt (ciklikus üzemű) porszűrők 0,, Porszemcse mérete, mikronban. cementsiló. szűrőház. szövetszűrő. fedél. vibrátor 6. sűrített levegő nyomócső 7. tisztítófej 000 a. vibrált szűrő b. légtisztítású tömlős szűrő

5 Ciklon Aszfaltkeverő-telepeken alkalmazott porleválasztók Szövetszűrős (zsákos, v. tömlős ) porleválasztók A. Párhuzamos elrendezésű B. Sugaras elrendezésű 7 8. szűrőzsákok. zsáktartó keret. tartály. vibrátor. tisztítófej 6. tengely 7. forgatómű 8. ventillátor A 6 tisztított levegő szennyezett levegő A metszet porszemcsék

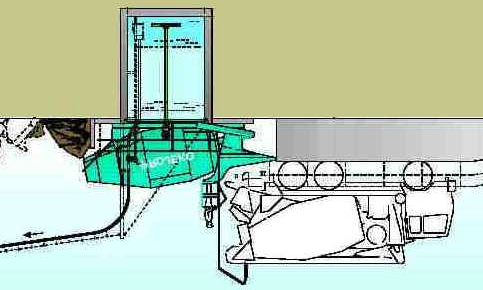

6 A betongyártással kapcsolatos vízszennyezés! Adalékanyag kitermelése és feldolgozása (mosás, hidraulikus osztályozás) a tavak, folyómedrek eliszaposodása következtében közvetlenül károsíthatja azok élővilágát.! Egyes adalékszerek (pl. klorid-, nitrit tartalmú anyagok) mérgező hatásúak.! A berendezések tisztításakor keletkező mosóvíz, ill. a felhígított maradékbeton: a csatornahálózaton keresztül, vagy a talajba szivárogva szennyezi a vízkészletet. Maradékbeton feldolgozó berendezések (mixermosók) Működési elv: a folyadékban (vízben) a különböző sűrűségű, ill. méretű szilárd szemcsék eltérő sebességgel ülepednek le. ( lásd:. lap ) belső lapátozású keverődob. szivattyús mixer Forgódobos mixermosó. keverő- ülepítőkád. mosóvíz vezeték. keverőmű 6. szivattyú 7. szemcsés anyag 8. tisztított víz

7 6 Dobrostás osztályozógép feladó garat. dobrosta. belső terelőlapát. kihordó kanál. szállítószalag 6. külső terelőlapát 7. szállítócsiga 8. mixerkocsi 9. mosóvíz vezeték 0. gyűjtőtartály. zagyszivattyú. zagyvezeték. keverő- ülepítőkád. keverőmű. tisztított víz Maradékbeton feldolgozó telep elrendezése 8 7 Homok 9 0 Kavics Dobrostás mixermosó ( Folytatás: következő lap )

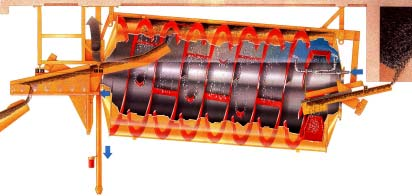

8 Maradékbeton feldolgozó berendezések Állódobos (forgó lapátos) Kihordócsigás Forgódobos, kihordókanalas

9 A hang létrejöttének folyamata: Gerjesztõ energia Hangjelenség, zajmérés alapfogalmai Különböző zajforrások összehasonlítása: Rezgõ test Rugalmas közeg n [db] 0 0 Fájdalomküszöb Érzékelõ A hangerősség: Egységnyi keresztmetszeten, időegység alatt átáramló energia mennyiség. I o = K p, W / A hangerősség mérőszáma: db (decibel, logaritmikus viszonyszám) o m I K p n = 0 lg = 0 lg = 0 lg I K p p p p o - hangnyomás alapértéke (referencia szint), az 000 Hz-hez tartozó hallásküszöbnek megfelelő hangnyomás: p o = 0, Pa. o 00 Metró szerelvény áthaladása 80 Átlagos gyár 60 Nagy üzlet vagy zajos iroda 0 Átlagos lakótér 0 Halk suttogás 0 Hallásküszöb -0 0 Hz 00 Hz khz 0 khz

10 Zajcsökkentés módszerei Aktív védelem A gépek által kisugárzott zaj intenzitásának csökkentése Passzív védelem A környezetnek átadódó zajterhelés mértékének csökkentése Komplex zajvédelem Építkezések zajcsökkentésének gyakorlati módszerei:! zajszegény építőgépek, és építési technológiák alkalmazása (pl. bontókalapács helyett aszfaltmarógép, vagy beton esetén roppantóolló használata; vibrációs tömörítés helyett préseléses technológia; stb.),! zajelnyelő, vagy zajvisszaverő falak és burkolatok alkalmazása,! az építési terület, ill. az egyes berendezések elhelyezésének akusztikai szempontok szerinti elrendezése,! a nagy zajszintű berendezések munkájának megfelelő ütemezése ( napszak, ill. időbeni eltolás, stb.),! megfelelően beállított műszaki paraméterek alkalmazása,! a gépek rendszeres karbantartása (egy adott berendezésnél a zajszint változásból következtetni lehet annak üzemállapotára ).

11 Rezgés hatása az emberi testre és a környezetre a m/s 0,0 0,0 0,0,0,0,0 0, Az emberi testre megengedett rezgésgyorsulás határértékek 8 óra óra 0 perc 8 óra óra 0 perc X, Y irány Z irány 0, 0,,0,0, f [Hz] Z irány - a talptól a fej irányába, X irány - a háttól a mell felé, Y irány - a jobb kar felől a bal kar felé a m/s Épületekre megengedett rezgésgyorsulás határértékek a. b f [Hz] a - érzékelési küszöb a - b - károsodás lehetetlen b - c - kár igen valószínűtlen c - d - kár nem valószínű d felett - kár lehetséges, feszültség-vizsgálat szükséges c. d.

12 A környezetre átadódó rezgésterhelés csökkentése Rezgéscsökkentés (a gépek által kisugárzott rezgés szintjének csökkentése) Rezgésmentesítés (a környezetet terhelő rezgés mértékének csökkentése) Általában: rezgéscsökkentést kell alkalmazni, de a dinamikus hatással üzemelő gépeknél (pl: vibrátorok, döngölők, stb.) a rezgésszint nem, vagy csak a technológiai előírásokkal együtt csökkenthető. Aktív védelem A környezetnek átadott rezgésszint csökkentése Passzív védelem A környezettől kapott rezgésszint csökkentése Megoldási lehetőségek: "a technológiai előírások megváltoztatása (pl: az egy menetben tömörítendő rétegvastagság csökkentése), "technológia váltás (pl: pneumatikus vibrátorok helyett elektromotoros), "nagyfrekvenciás rezgés alkalmazása (pl: döngölő helyett, felületi vibrátor) mert: t t A A t t A A a környezet számára általában az alacsonyabb frekvenciás rezgések a veszélyesebbek, a nagyfrekvenciás gépek rezgéskitérése kisebb, a magas frekvenciás rezgés jobban csillapodik.. rezgésforrás. gépalap. csillapító gumirugó. alépítmény (talaj). rezgésmentesített berendezés

13 Építési hulladékok és bontott anyagok újrahasznosítása! Telítődnek a lerakóhelyek, újak telepítése egyre költségesebb;! Elsődleges építési nyersanyagok korlátozottan állnak rendelkezésre;! A hulladék lerakóhelyek nem illeszkednek a környezetbe;! Bontott anyagok újrahasznosítása költség-, ill. energia-megtakarítással is járhat. Az anyag származási helye és az újrahasznosíthatósága közti kapcsolat: Útburkolatok bontásából származó anyagok újrahasznosíthatóság szempontjából kedvezőek, mivel folyamatosan és nagy mennyiségben újratermelődnek, összetételük homogén (aszfalt, vagy beton), egyéb szennyező anyagokat alig tartalmaznak. Gyártási hulladék, ill. selejt általában csak néhány eltérő minőségű komponensből állnak, - ezek szétválasztása után - feldolgozásuk a gyártóhelyen megoldható. Épületek bontásából származó anyagok ismételt felhasználásuknál gondot okoz a különböző, és rendszerint igen változó, kevert összetétel. Feldolgozásuk csak a keletkezés helyén elvégzett válogatás, és szelektív tárolás esetén oldható meg gazdaságosan. Épületbontási anyagok összetétele: beton fa vakolat műanyag falazóanyag 0 % 7 % % % 7 % Bontott, és hulladékanyagok feldolgozása: Beton_ujrahaszn.pdf Aszfalt_ujrahaszn.pdf

14 Alapelv: folyadékba helyezett szemcse ρ a F f v ρ v φ d F g F e HIDRAULIKUS OSZTÁLYOZÁS! a felszínre úszik, ha ρ a < ρ v ( tisztítás )! lebeg, ha ρ a = ρ v! lesüllyed, ha ρ a > ρ v ( osztályozás ) A süllyedési sebesség a szemcsére ható erők (F e áramlási ellenállás; F g súlyerő; F f felhajtóerő) egyensúlyától függ:! ha ρ a = const, minél nagyobb a d, annál nagyobb a sebesség! ha d = const, minél nagyobb a ρ a, annál nagyobb a sebesség Hidraulikus osztályozó berendezések Áramkészülékek A tartály alján összegyűlt nagyobb méretű szemcséket szeleprendszeren keresztül, csővezetéken távolítják el, a kis méretű szemcsék a túlfolyó vízzel együtt hagyják el a készüléket (pl. hidrociklon). Hidromechanizációs berendezések A leülepedett szemcséket mechanikus berendezés (szállítócsiga, kaparólapát, serleg, stb.) hordja ki, a kis szemcsék a túlfolyó vízzel együtt távoznak.

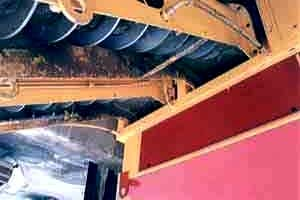

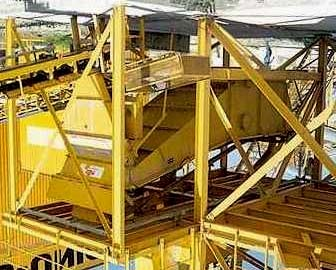

15 Szállítócsigás mosó-osztályozó 6 7. zagytartály. tengely. lapátozás. hajtómű. motor 6. feladógarat 7. túlfolyó nyílás 8. kaparólánc Kaparóláncos mosó-osztályozó 6 8
