1 Környezetvédelmi eljárások és berendezések Levegőtisztaság-védelem Hulladékégetők füstgáztisztítása dr. Örvös Mária

2 Levegő összetétele Levegőt szennyező anyagok Kb fajta Levegőt szennyező források - természetes - antropogén - Ipar, háztartás, tüzelés, közlekedés, mezőgazdaság - Hazai és külföldi

3 Levegőszennyezés vészjelzései 1872: Savas eső 1943: Los Angeles szmog 1952: London szmog 1970: Tokio szmog 1976: Soveso poliklórozott vegyületetek

4 SMOG = SMOKE + FOG Téli típusú London Nyári típusú Los Angeles - tüzelés: korom, SO 2,CO - nagy páratartalom o C - álló levegő - nincs napsütés - fotokémiai folyamatok, - közlekedés: CO, CH, NO x o C - álló levegő - napfény

5 London 1952

6 Szennyező anyagok mozgása a légtérben emisszió transzmisszió forrás immisszió

7 Hulladék kezelési eljárások Újra hasznosítás Termikus kezelés Lerakás Égetés l > 1 l - légfelesleg Pirolízis l = 0 Elgázosítás l < 1

8 Az Európai Unión belüli országok háztartási hulladékokkal kapcsolatos tevékenységeinek megoszlása ben (CEWEP, Municipal waste treatment in 2012)

9 Tárolás Hulladék Anyag előkészítés Hulladék égető általános felépítése Hő, villamos energia Adagolás Hőhasznosítás Mosóvízkezelés Szennyvíz Pót tüzelőanyag Égetés Füstgáz hűtés Füstgáz tisztítás Kémény Füstgáz Égéslevegő leválasztott anyag Salakgyűjtés és -kihordás Salak- és pernyetárolás Salak, pernye

10 Hulladékégetés során keletkező legfontosabb füstgáz szennyezők Szennyezőanyag Határérték mg/nm 3 Por 10 HCl 10 SO 2 50 NO x (NO2-ben) 200 CO 50 C x H y 10 Hg 0,05 C,Ti 0,05 Cu,Mn,Ni,V 0,5 Dioxinok,furánok 0,1 x10-6

11 Rostély tüzeléses kommunális hulladék égető hőhasznosító elektrofilter NOx csökkentés Nedves gázmosók Hulladék tároló rostélytüzelés Aktívkokszos adszorber

12 Forgó kemencés veszélyes hulladék égető elektrofilter Hulladék tároló forgókemence hőhasznosító Nedves gázmosók Aktívkokszos adszorber Kvencs hűtő hőcserélő

13 Hulladék égetők füstgáztisztító egységei porleválasztás Folyadékban elnyelődő komponensek leválasztása NO x Adszorpciós gázleválasztás Porkamra Ciklon, multiciklon Szűrő Elektrosztatikus porleválasztó Nedves mosók Permetező mosó Venturi-mosó Töltetes mosók Centrifugális stb. SNCR SCR Elektronsugaras Közvetlen és oxidatív abszorpció Nyugvó ágyas adszorber Mozgó ágyas adszorber Adszorbens injektálás

14 Gáztisztítás lehetőségei Fizikai Kémiai Biológiai Szilárd Gázok/gőzök Gázok/gőzök bioszűrő biomosó abszorpció adszorpció kemiszorpció oxidáció kondenzáció nedves száraz d>10 mm Porkamra Ciklon d < 10 m m Szűrők Elektrofilter Nedves mosók

15 SZILÁRD KOMPONENSEK LEVÁLASZTÁSA PORLEVÁLASZTÁS

16 Porleválasztás célja: - ártalmas anyagok leválasztása (egészség, gép, környezet); - technológiai igény (tiszta terű, steril, aszeptikus technológiák); - biztonsági ok; - veszteség csökkentés; - egyéb Porleválasztók kiválasztási szempontjai 1. Részecske jellemző méret 2. Szilárd anyag koncentráció 3. Leválasztási hatásfok (össz- és frakció) 4. Ülepíthetőség 5. Egyéb (toxicitás, koptató hatás, stb )

17 Por típusok és leválasztási lehetőségek méret szerinti megoszlása

18 Száraz porleválasztók Porleválasztó ciklon Zsákos-tömlős porszűrő Elektrosztatikus porleválasztó

19 Porleválasztó ciklon Sebességeloszlás különböző geometriai kialakítású ciklonban

20 Ipari méretű ciklonok

21 Ciklon, multiciklon kialakítások

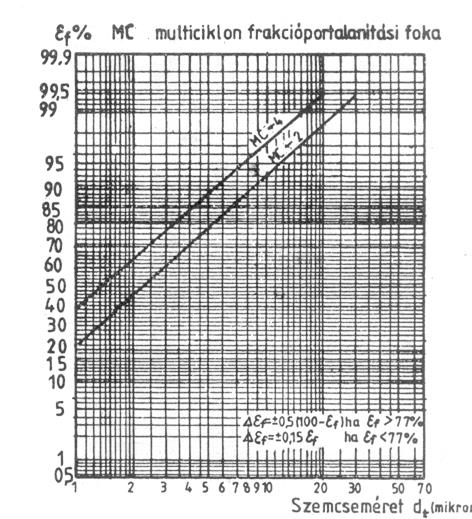

22 Porleválasztó ciklon/multiciklon frakció leválasztási foka

23 Zsákos típusú szövetszűrők zsák rázó mechanizmus Ellenirányú tisztító levegő Tisztított gáz Nagynyomású levegő-fúvókák Tisztított gáz Fémkeret Szűrőzsák Szűrőzsák Tömlő tisztítási módok Poros gáz Poros gáz Leválasztott por kiürítése gáz áramlási iránya: bentről - ki Leválasztott por kiürítése gáz áramlási iránya: kívülről - be.

24

25 Műanyag szűrő anyag keresztmetszete

26 Elektrosztatikus porleválasztó csöves Lemezes v. utcás

27 Leválasztó elektróda leválasztó lemeztáskák lemezrõl lerázott por

28 Szóró elektróda

29

30 NEDVES LEVÁLASZTÓK SZILÁRD és GÁZKOMPONENSEK LEVÁLASZTÁSA 1. Nedves leválasztókban lejátszódó folyamatok Szilárd komponensek leválasztása Gázkomponensek leválasztása (abszorpció/kemiszorpció) Gáz hűlés, gáz nedvesedés (vízgőzzel történő telítődés)

31 2. Nedves leválasztók előnyei és hátrányai ELŐNYÖK - egyidejű por-és gázleválasztás - kis részecske méret esetén is jó leválasztási hatásfok - h=f(mfolyadék/mgáz) HÁTRÁNYOK folyadék kezelés gáz nedvesedik, folyadék veszteség (m foly =m pár +m csepp ) gáz hűl, harmatponti problémák

32 PERMETEZŐ MOSÓ Mátrai erőmű permetező mosója 1. folyadék bevezetés, 2. cseppképző rész, 3. gáz bevezetés, 4. gáz-folyadék érintkeztető, 5. cseppfogó, 6. folyadék-gyűjtő, 7. gáz kilépés, 8. folyadék kilépés

33 Venturi-mosó

34 Ipari méretű Venturi-mosó és leválasztási hatásfok görbéje

35 Cseppfogó kialakítások
