1 IMPERIAL hőhídmentes ablak-ajtó rendszer ABLAK háromkamrás hőhídmentes rendszer beépítési mélység - tok: 65 mm, szárny: 74 mm hőszigetelés szélessége 24 mm, anyaga üveggyapottal dúsított poliamid eurofalcos ablakszárny PVC vagy alumínium szerelvények fogadására párkánnyal integrált tok kívülről történő üvegezés lehetősége szárny megjelenés soft design (kerekített) és karakteres, derékszögű alakzat kitöltési vastagság: 4 mm - 51 mm AJTÓ kiegyenlített profilok beépítési mélysége 65 mm; kiegyenlítés nélkül 65/74 mm a tokok és szárnyak gazdag forma- és méretválasztéka betörésgátló (ISEO szerelvény), lengő, küszöb nélküli kivitel, hőhídmentes küszöbök tolóajtók (kereskedelmi épületekben, szigetelt szárnyak vagy Triline, Econoline kompatibilis megoldások), kézi vagy automata működtetéssel hőátbocsátási tényező mintegy 2,2 W/m 2 K rogyasztott vagy csavarozott (könnyebb szállítás, szétszerelhetőség) sarokkötés rendszerazonos ragasztott üvegosztó léc szélesítők és merevítők széles választéka szögletes és kerekített üveglécek (sarokelemmel)

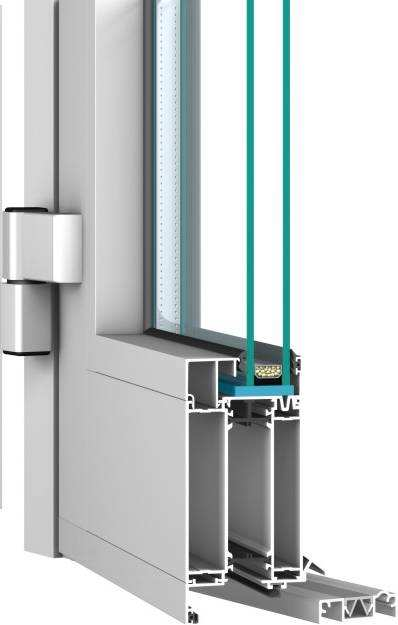

2 IP800, IP800i, IP800i+ hőhídmentes ajtórendszer Jellemzők: - 65 mm-es beépítési mélység - szárnyszélesség 88.5 mm, tokszélesség 61.5 mm, tok + szárny = 134 mm (az eddig használatos IMPERIAL-nál 5 mm-rel keskenyebb) - Ω keresztmetszetű, 24 mm széles hőszigetelő betét - túlnyomórészt az IMPERIAL rendszer megoldásain alapuló rendszer: a meglévő ütközőszigetelések, üvegalátétek, üveglécek alkalmazhatóak - az IP 800 sorozat anyagára mintegy 8%-kal alacsonyabb, mint a megszokott IMPERIALanyagok ára - IP422 záróprofil felpattintásának lehetősége a középső kamrára (fehér, fekete vagy szürke színben) - 3 saroktípus a kifelé és befelé nyíló ajtókhoz, csak szabva, marás nélkül; rendelhető késsel a rogyasztáshoz - hőhídmentes küszöb, az ajtó beépítése után a küszöb kiszerelhető - könnyű szerelvényezés (zárak, zárlemezek, elektromos zárlemez, retesz és ellendarabja) távtartó alátétek használata nélkül - választhatók IP800-as adaptációs profilok a rendszernek az IMPERIAL portálokhoz való illesztéséhez - emelt szintű betörésvédelem (a zár a külső oldaltól távolabb került elhelyezésre) Az IMPERIAL és SUPERIAL alaprendszereket emeltszintű hőszigeteléssel kiegészített változatban is kínáljuk. Ajánlatunk kiegészül az IPi, IPi+, SPi és SPi+ változatokkal. Az emeltszintű hőszigetelés speciális, egyrészt a szigetelőkamrába behúzott, másrészt az üveg köré helyezett hőszigetelő betétek alkalmazásával vált elérhetővé. Ez a megoldás a hőátbocsátási tényezőt mintegy 0,2-0,4 W/m 2 K értékkel csökkenti. Az IPi, IPi+, SPi, SPi+ rendszerek a már kipróbált IMPERIAL és SUPERIAL alaprendszerekre alapozva gazdagítják a kínálatot.

3 SUPERIAL hőhídmentes ablak-ajtó rendszer ablak ajtó emelt szintű hőszigetelés beépítési mélység - tok: 75 mm, szárny: 84 mm. eurofalcos szárny PVC vagy alumínium szerelvények (FAPIM, ROTO, MASTER, SOBINCO és továbbiak) fogadásához soft design (kerekített) és karakteres szögletes szárny ablakalatti profilok széles köre (alumínium rendszerpárkány, rejtett víztelenítő nyílások, tokba integrált párkány) alkalmazható kitöltésvastagságok 14 mm - 61 mm kiegyenlített profilok beépítési mélysége 65 mm; kiegyenlítetlen profilok esetén 75/84 mm hőátbocsátási tényező mintegy 1.9 W/m 2 K rogyasztott vagy csavarozott (könnyebb szállítás, szétszerelhetőség) sarokkötés rendszerazonos ragasztott üvegosztó lécek fokozatmentesen változtatható sarokoszlopok, trapézok és ívek, 90 -os, 135 os állandó szögű oszlopok, összekötők akár a többi rendszerhez kapcsolódva szélesítők és merevítők széles választéka szögletes és kerekített üveglécek (sarokelemmel)

4 SP800, SP800i, SP800i+ hőhídmentes ajtórendszer

5 IMPERIAL SU és SUPERIAL SU rejtett szárny újdonság a kínálatban Az IP SU és SP SU (SU=rejtett szárny) az IMPERIAL és SUPERIAL alaprendszerek kiegészítései. Az ezekben a rendszerekben készült ablak szárnya a front felől nézve nem látszik. A speciális formára tervezett tok teljes szélességében eltakarja a szárnyprofilt. Az IP SU és SP SU jelzéssel forgalmazott ablakok lehetővé teszik az építészeti terv optimalizálását az épülethomlokzat funkcionalitása, esztétikája és ellenálló képessége vonatkozásában. A megoldás növeli a tervezői szabadságot és egyéni megjelenést biztosít az épület számára a gazdaságosság keretein belül maradva. IP-SU SP-SU

6 ECONOLINE hőhidas ablak-ajtó rendszer ablak kétkamrás hőhidas rendszer beépítési mélység - tok 51 mm, szárny: 60 mm funkciók: Ny, BNY, B eurofalcos szárny PVC vagy alumínium szerelvények (FAPIM, ROTO, MASTER, SOBINCO és továbbiak) fogadásához lehetséges kitöltési vastagságok: 4 mm 37 mm ajtó kiegyenlített profilok, beépítési mélység 51 mm keskeny, 48 mm-es tok látszó vagy rejtett pántok küszöb nélküli ajtó (kefével vagy automata küszöbbel), beépítés után is szerelhető küszöb tolóajtók (kézi vagy automata működtetés) füstgátló kivitel

7 STAR ablak-ajtó rendszer emeltszintű hőszigeteléssel TULAJDONSÁGOK: - profilszerkezet: háromkamrás - hőátbocsátási tényező U f : 0,6 W/m 2 K -től - profilok szerkezeti mélysége toknál 90 mm, szárnynál 99 mm - lehetséges kitöltési (üvegezési) vastagságok: 17 mm-től egészen 82 mm-ig - újdonság a rendszerben: hengeres ajtópántok nagytömegű ajtószárnyakhoz is - újdonság a rendszerben: a profil rátakarása az üvegre új standard (25 mm-re növelt, a hőszigetelést és szerkezeti merevséget jelentősen javító mélység) A STAR RENDSZER ELŐNYEI: - csökkentett számú tartozék-féleség = gyors gyártás - ugyanaz a sarokkötés és T típusú kötés a profil mindkét kamrájában = csökkentett..számú alkatrészféleség, gyorsabb előállítás - csökkentett számú üvegléc- és tömítésféleség az üvegezési síkok egybentartásával..üvegvastagságtól..függetlenül - innovatív, rejtett vízelvezetési rendszer - kívülről történő üvegezés lehetősége - korszerű, elegáns megjelenés

8 PANELRÁTÉTES AJTÓ a tok és a szárnyra ragasztott panel külső síkja megegyező (kétoldalról vagy csak kívülről ragasztott panel) kétféle pánt: a STAR-hoz rendszeresített hengeres pánt vagy rejtett pánt 3-pontos standard vagy önzáró zár választható kilincsek, fogantyúk az aliplast standard választékából a panelek a kivitelező hatáskörébe tartoznak Példa egy panelrátétes ajtóra

9 MC-WALL függönyfal rendszer MC-WALL Könnyű függönyfal rendszer. A Mc-Wall függönyfal függőleges oszlopokból (lizénák) és vízszintes (osztó)bordákból építkezik, amelyek rozsdamentes acélcsapokkal csatlakoznak egyáshoz. A csomópontonként 2 db 6 mm átmérőjű rozsdamentes acélcsap megfelelő teherbírású oszlop-borda kötést biztosít, mind a felületre ható szélnyomás, mind a kitöltés síkjában ébredő terhelések ellensúlyozására. Ez nem ütközik a hagyományos bordakötések alkalmazásával, vagy akár azok csavaros rögzítésével a homlokzathoz mm-es látható oszlop-borda szélesség - kitöltések lehetséges vastagsága 1 58 mm - a statikai előírásoknak eleget tevő oszlopok és bordák széles választéka - az oszlopok és bordák hátsó felületének kiegyenlítése - különféle takaró- és díszlécek használatának lehetősége - szigetelések beépítésénak lehetősége a kitöltések vastagságának függvényében - standard és emelt szintű szigetelési tulajdonságok választéka - a szigetelések ráépítése kihasználható a szélső oszlopok és bordák távközénél - az épületszerkezet és a függönyfal közötti kötésrendszer tökéletesítése -a párazáró és páraáteresztő köpenyek rögzítésének megkönnyítése a függönyfal kerületén, az alumíniumrendszerek beépítési előírásainak figyelembevételével - a profilok Uf hőátbocsátási tényezője 0,9 2,5 W/ m2k határértékek között helyezkedik el

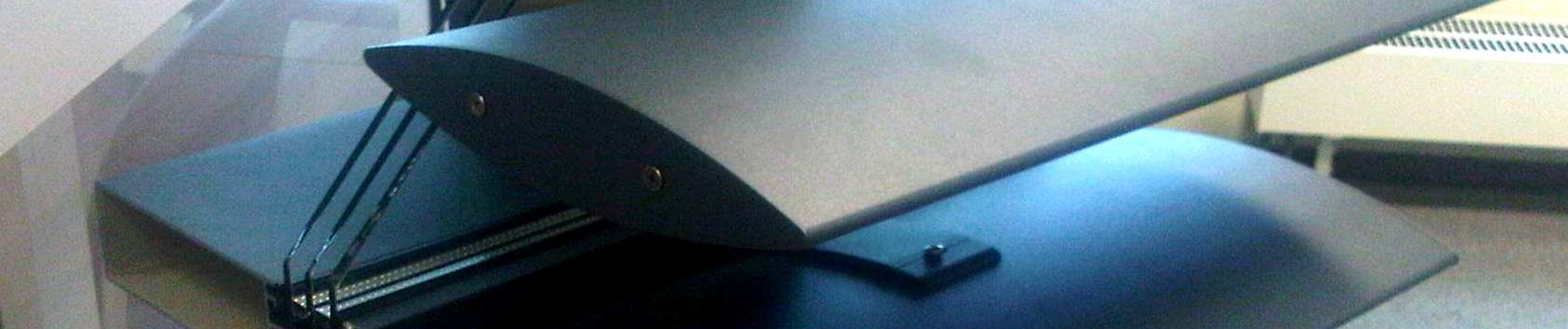

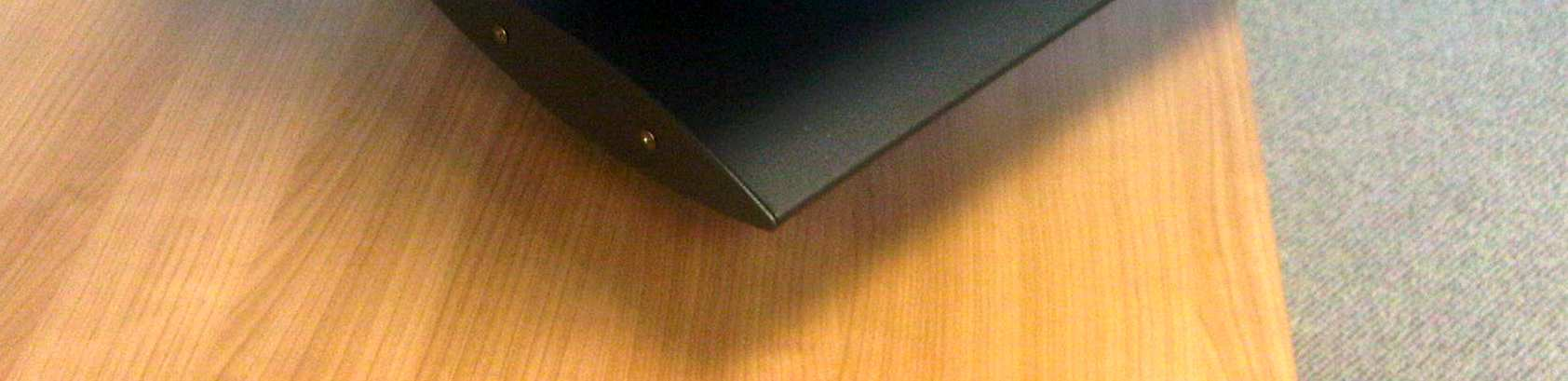

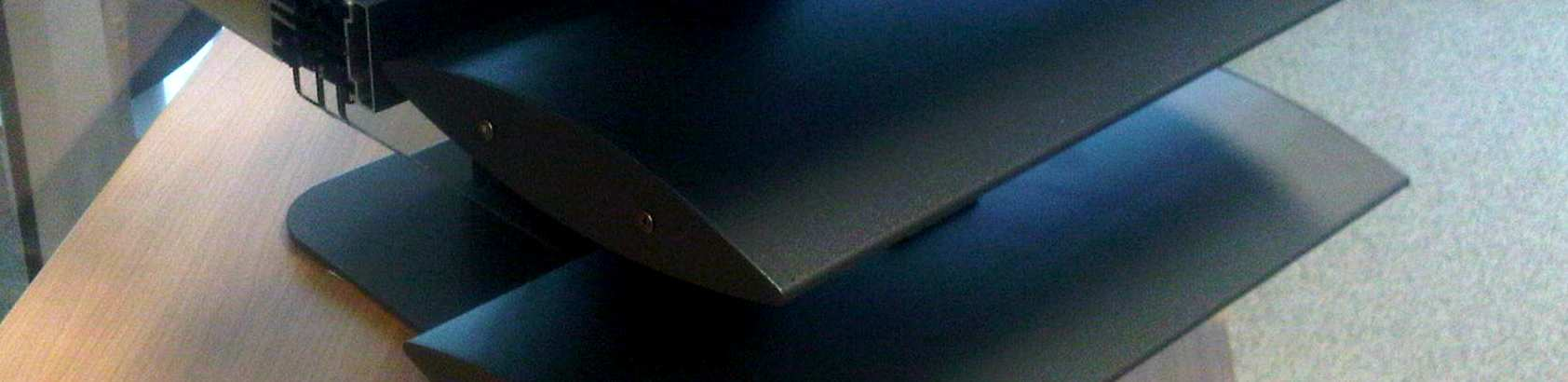

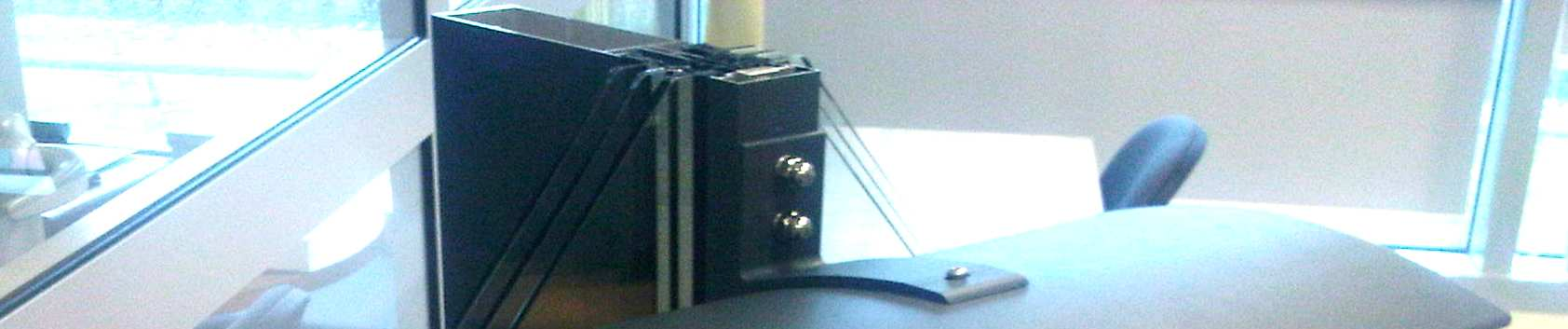

10 SUNBLINDES MC-WALL árnyékoló

11 systemy aluminiowe Aliplast VISOGLIDE hőhídmentes tolórendszer VISOGLIDE A VISOGLIDE hőhídmentes tolóajtó szerkezet, amelynek minden profilja három légkamrás. A keretek profilmélysége 2 sín estén 99 mm, 3 sín esetén 155 mm, a szárnyé 43 mm. Több ajtószárny (2, 3, 4, 6) kombinációjával jelentős nagyságú terek nyithatók össze. Padlószintbe süllyeszthető és emelő-toló változat (HS) is rendelhető. A rendszer tartozéka más profilmélységhez kapcsolható adaptációs profil, ill. fokozatmentesen állítható sarokprofil. Az alkalmazható üvegvastagság 4-29 mm között változhat. Használhatjuk középületek, irodaházak bejárati portáljaiként valamint teraszok elválasztására a lakótértől. VISOGLIDE HS A profil hőátbocsátási tényezője lévén kefés tolóajtó rendszer U f = 4,0 W/ m2k. Az ajtószárny magassága emelő-toló szerkezet rejtett beépítését teszi lehetővé. FELHASZNÁLÁS - teraszok, verandák, loggiák, télikertek beépítése

12 systemy aluminiowe Aliplast ULTRAGLIDE tolórendszer emelt szintű hőszigeteléssel ULTRAGLIDE Emelt hőszigetelésű tolóajtó-rendszer - kamrák száma: az ajtószárny 3-kamrás, a tok 3- vagy 5-kamrás lehet - beépítési mélység: tok 153 mm, szárny 67 mm - profilszélesség: tok 64 mm, szárny 100 mm mm vastag üvegezés - kétpályás rendszer, amely két-, három- ill. négyosztatú ajtók építésére alkalmas - maximális szárnytömeg 250 kg, emelő-toló szerelvény alkalmazásával (opció) ez 400 kg-ra emelhető - paramétereinek köszönhetően nagyméretű nyitható felületek létrehozására alkalmas - teljes RAL színskála, fautánzat, két-szín lehetőség - üvegszállal dúsított 22 mm vagy 28 mm széles hőszigetelő betét. - MONORAIL kivitel is lehetséges (Ld. SUPERGLIDE) - padlószint alá süllyeszthető (küszöbmentes) tok -U f = 2,0 W/m 2 K hőátbocsátási tényezőjű profil FELHASZNÁLÁS - nyílt területeket megkívánó kereskedelmi épületek - terasz-, veranda-, télikert beépítések

13 ULTRAGLIDE alacsony-küszöbös változat

14 systemy aluminiowe Aliplast ULTRAGLIDE alacsony-küszöbös változat

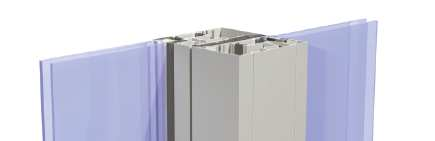

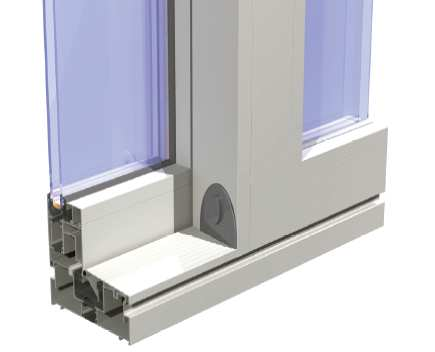

15 systemy aluminiowe Aliplast ULTRAGLIDE sarokösszeépítés oszlop nélkül A GL026 UG A UG GL026 UG

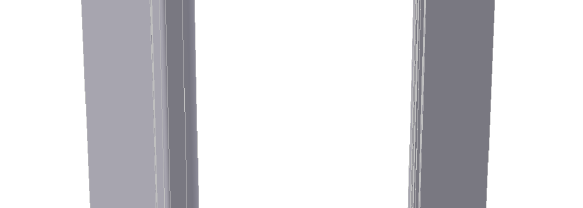

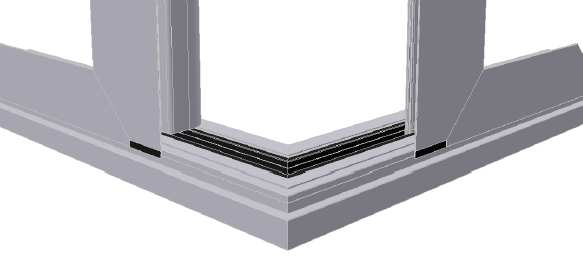

16 systemy aluminiowe Aliplast ULTRAGLIDE sarokösszeépítés oszlop nélkül

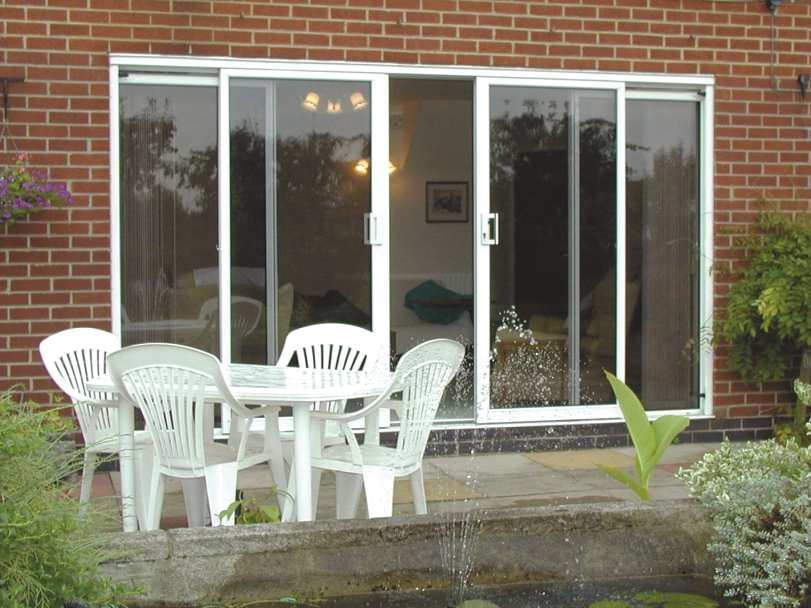

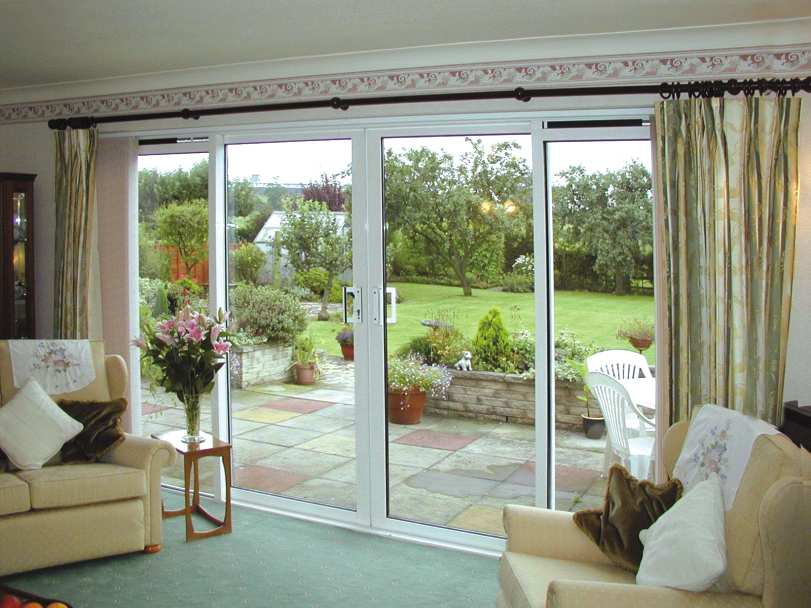

17 SLIDE PLUS hőhídmentes tolórendszer SLIDE PLUS A SLIDE PLUS hőhídmentes tolóajtó szerkezet három légkamrás tokkal. A szárny egy légkamrás, a belső és a lapos külső félprofil hőszigetelő betéttel van összegörgőzve. Kétféle tokkal készül: extrudált sínnel vagy különálló, utólag beragasztható profillal, amelyen az ajtószárny alsó éle alá rögzített görgők futnak. A függőleges szárnyprofil teljes hosszában fogantyú kiképzésű lehet. A kitöltés szerelése az üzemben történik üvegléc nélkül, a szárny C profiljába kell a kitöltést a körbefutó tömítéssel együtt beleszorítani. Az üvegvastagság 6-9 mm vagy mm között változhat. A szárny sarokkötése csavarozással, a toké csavarozással vagy rogyasztással történik.

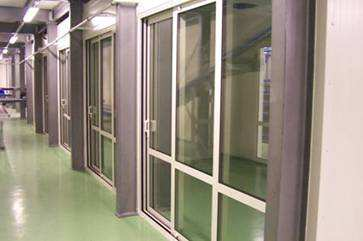

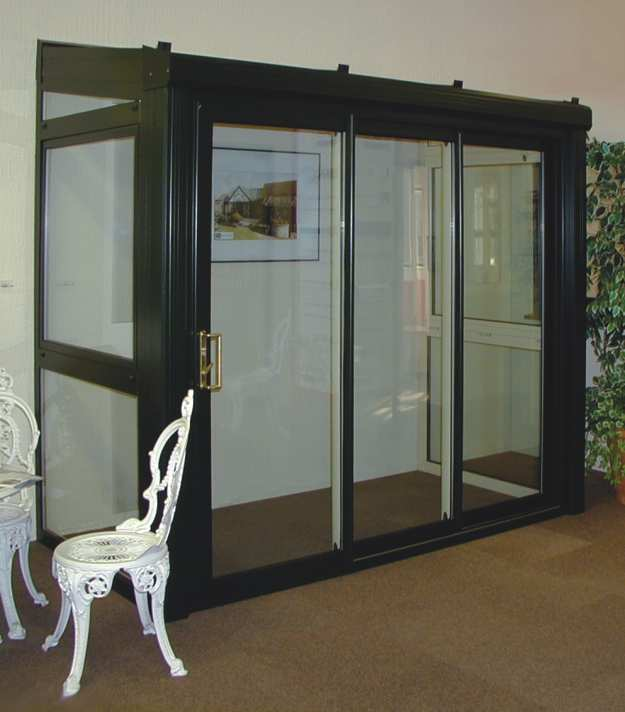

18 SLIDE COLD hőhidas tolórendszer SLIDE COLD A SLIDE COLD beltéri (hőhidas) tolóajtó rendszer kétsínes (51/59 mm) illetve háromsínes (99/103.5 mm) tokszerkezetek készítéséhez. Minden tok kétféle kivitelben készülhet: profilozott gerinc vagy kiegészítő rozsdamentes acélsín. Egypályás változat is létezik, ha a szárny a falüregbe tolható. Az üvegvastagság 6-9 mm ill mm között változhat. FELHASZNÁLÁS - nyíló ablak ill. ajtó kíváltására ott, ahol a szárny nyitott állapotban sok helyet köt le - mindkét oldalon hasonló hőmérsékletű helyiségek elválasztása/egybenyitása

19 PARAVÁN eltolható árnyékoló panel

20 VISOFOLD harmonika rendszer VISOFOLD Három légkamrás, hőhídmentes harmónika-ajtó rendszer. Kétféle küszöb kialakítással készül: a) a küszöb profilja megegyezik a tok felső és oldalsó profiljával (előnye a kiváló hőszigetlési képesség) b) a padlóburkolatba süllyesztett alacsony küszöb (az ajtószárnyak erre dupla kefetömítéssel záródnak) Mindkét küszöbmegoldásnál a görgők a küszöbön futnak, erre nehezednek az ajtószárnyak 2 8 azonos irányban, vagy szimmetrikusan kétfelé mozgatható szárny kialakítását lehetővé tevő rendszer. A nyitott szárnyak befelé és kifelé is fordíthatóak. A tok beépítési mélysége 78 mm, a szárnyak vastagsága 70 mm. Az üvegvastagság 4 37 mm között változhat. A profilok hőátbocsátási tényezője Uf = 2,8 W/ m2k. FELHASZNÁLÁS - a harmonika-ajtó sorozat tagjait leginkább szállodák, éttermek, boltok építésénél alkalmazzák, magánépítkezéseknél ott, ahol egész falszakaszok kinyitása szükséges - télikertek építésénél is alkalmazható, mint olyan építményrész, amely a nyári időszakra teljesen összecsukható

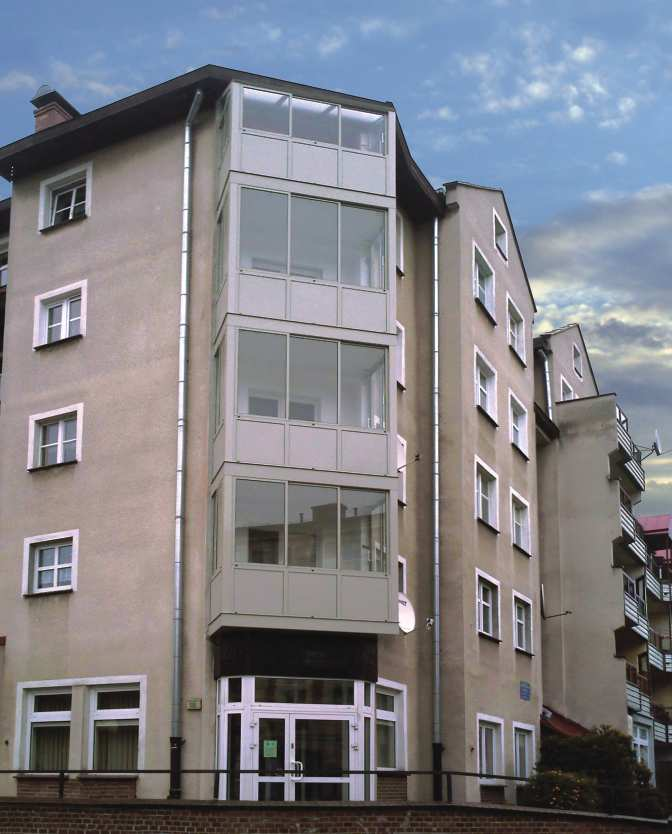

21 ECOSLIDE hőhidas tolórendszer ECOSLIDE Hőhidas tolóajtó rendszer erkélybeépítéshez - beépítési mélység: 51 mm-es vagy 79 mm-es tok 18/21 mm-es szárnyhoz - 2-, 3- vagy 4-sínpályás rendszer 2-, 3-, 4-, 6- ill. 8 szárnyú ajtó kivitelezéséhez - a kitöltések vastagsága 1-12 mm közötti lehet - hőszigetelés nélküli rendszer -a rendszer kompatibilis más Aliplast gyártmányú termékkel FELHASZNÁLÁS - a rendszer fűtetlen külső (erkély, terasz, loggia) vagy azonos hőmérsékletű belső terek elválasztására alkalmas

22 VISOFOLD PANORAMA harmonika rendszer VISOFOLD PANORAMA A VISOFOLD PANORAMA három légkamrás, hőhídmentes harmónika-ajtó rendszer. 2 8 azonos irányban, vagy szimmetrikusan kétfelé mozgatható szárny kialakítását lehetővé tevő rendszer. A nyitott szárnyak befelé és kifelé is fordíthatóak. Újdonság, hogy a szárnyakon nincs ütközőléc rejtett rendszerszerelvényekkel kapcsolódnak egymáshoz, könnyedséget és modernitást adva ezzel a terméknek. További jellemzők: - alacsony küszöb - speciálisan erre a célra tervezett görgős szerelvények a folyamatos és könnyed mozgatás érdekében - maximális szárnyszélesség: 1000 mm - maximális szárnymagasság: 2200 mm - maximális szárnytömeg: 80 kg - attraktív profilstílus - minőségi EPDM tömítések és szigetelőkefék

23 AF55 beltéri tűzgátló ajtórendszer EI30 tűzállóságú hőhídmegszakítással TŰZGÁTLÓ RENDSZEREK A tűzgátló beltéri ajtók tokja és szárnya, valamint a fix (nem nyíló) ablakok tokkerete az AF55 rendszerben üvegszál erősítésű poliamid hőszigetelő betétek felhasználásával, hőhídmentes alumínium profilból készül. A profil belső kamrái a német Xella cég által előállított éghetetlen cementbázisú AESTUVER masszával vannak feltöltve. Az alumínium profilok külső felülete poliészter alapú porfesték réteggel van bevonva. Az alumínium keretprofil szárak ragasztott alumínium sarokbetét erősítéssel, 45 -os szögben, rogyaszással csatlakoznak egymáshoz. Más alumíniumprofilok, mint pl. lizénák és bordák összekötése a tokelemekkel, valamint a szárnyosztók összekötése a szárny-elemekkel mechanikus kötőelemekkel, csapozással történik. Az ajtószárny- és a fix (nem nyíló) ablak tokkeret kitöltés EI30 tűzállósági osztályú üveg lehet. Az ajtószárny kertébe 1 mm-es acéllemez 2 rétegű, 2x12 mm-es PROMETCH-H lemez 1 mm-es acéllemez rétegfelépítésű betét is építhető. A szárnykitöltést tűzálló üveg alkotja. Az üveg a szárnyprofil árkolásába alumínium üvegezőléccel és tömítéssel van rögzítve. Mind a (kétsoros a tokban és a szárnyban elhelyezett) ütköző-tömítések, mind az üvegtömítések a DEFLEX cég EPDM szintetikus kaucsuk gyártmányai. Ezen felül az ajtók esetében hőmérsékletemelkedésre duzzadó tömítések kerülnek felhasználásra: az üveg kerületén Promaseal, az ajtók alsó élén Promatect típus. Az ajtószárnyak GIESSE, FAPIM, DR HAHN vagy MASTER gyártmányú pánttal vannak szerelve. Az alkalmazott zárak BKS, ASSA, ABLOY vagy LOB gyártmányú racsnis-, görgős- vagy toló-zárnyelvvel működő bevésőzárak profilbetéttel, rozsdamentes kilinccsel szerelve. Az ajtók DORMA ill. ASSA ajtócsukóval vannak ellátva. FELHASZNÁLÁS - beltéri, egy- és kétszárnyú, kifelé vagy befelé nyíló tűzgátló ajtók középületek, termelőüzemek és raktárak számára, max.1100 x 2970 mm külmérettel - ajtók mint fent, felülvilágítóval, max x 2970 mm külmérettel - fix (nem nyíló) üvegezések, max x 3400 mm külmérettel

24 TŰZGÁTLÓ RENDSZEREK AF70 beltéri tűzgátló ajtórendszer EI60 tűzállóságú hőhídmegszakítással Az AF70 hőhídmentes tűzgátló homlokzati és beltéri ajtók és fix (nem nyitható) ablakok alumínium profil szerkezetű rendszere. Az AF70 EI60 tűzállósági fokozatú rendszer. - a keretek, lizénák és összekötők üvegszállal erősített poliamid hőszigetelő betétekkel egyesített alumínium félprofilokból állnak. Az alumínium profilok belső kamrái a német Xella cég által előállított cementbázisú tűzálló AESTUVER masszával vannak kitöltve. A profilok külső felülete poliészter porfestékkel van kezelve. - a hőhídmentes alumínium profilok keretsarkai rogyasztással, ragasztott alumínium sarokbetét erősítéssel készülnek, a tokosztók és vízszintes összekötők T típusú mechanikai öszekötőkkel, csapozással kapcsolódnak a keretszárakhoz. -az ajtószárnyak és a fix (nem nytható) ablakszárnyak kitöltése EI60 tűzállósági fokozatú üvegezés lehet. FELHASZNÁLÁS - tűzálló egy- és kétszárnyú kifelé vagy befelé nyíló ajtók középületek, gyártó- vagy raktárcsarnokok számára egyszárnyú kivitel esetén 125 x 2300 mm-es, kétszárnyú kivitel esetén 2300 x 2300 mmes maximális külső mérettel - felülvilágítóval szerelt ajtók mint fent, 1250 x 3100 mm-es maximális mérettel - fix üvegezésű (nem nyíló) egyszárnyú ajtók 3650 x 3100 mm-es, kétszárnyú ajtók 4700 x 3100 mm-es maximális külső mérettel - fix (nem nyíló) üvegezések 4200 x 3100 mm-es maximális mérettel (a szélességi méret 20%-kal, a magassági méret 20%-kal növelhető úgy, hogy a méretnövelés nem haladhatja meg a felület 21%-át)
