1 ZUHANÁSGÁTLÓ RENDSZEREK

2

3 A csomagolási mennyiségek változhatnak. Nem vállaljuk a felelősséget az esetleges nyomdai, műszaki adat és fordítási hibákért. Az illusztrációk csak részlegesek, és nem tartalmazzák a kiegészítőket. A képek csak tájékoztató jellegűek. A katalógus a Rotho Blaas srl kizárólagos tulajdona, és előzetes írásos engedély nélkül nem másolható, sokszorosítható vagy tehető közzé, még részletekben sem. A fentiek bármilyen megszegése törvényileg büntetendő. A megadott értékeket a felelős tervezőnek felül kell vizsgálnia. Minden jog fenntartva. Copyright 2016 by rothoblaas 3

4 4 Rothoblaas egy olasz multinacionális vállalat az alpesi régióból, piacvezető a faépítészet területén magas műszaki tartalommal bíró fejlesztéseivel és termékeivel.

5 BEMUTATKOZÁS A fával való építkezés terén szerzett szaktudásunknak és teljes körű termékeinknek és megoldásainknak köszönhetően az ideális partnerei vagyunk a tervezőknek és építőknek. RÖGZÍTŐK Légtömörség és SZIGETELÉS ZAJCSÖKKENTÉS LEESÉSVÉDELEM FELSZERELÉSEK ÉS GÉPEK 5

6 6

7 MINDENHOL JELEN VAGYUNK Hála az üzleti életben szerzett több mint 25 éves nemzetközi tapasztalatoknak és a stratégiailag elhelyezett leányvállalataink hálózatának, minőségi szolgáltatásokat tudunk biztosítani, melyek során a termékek biztonsága és a pontos leszállítás mindig a legfontosabb szempont. Olaszország - Cortaccia (Bolzano) Franciaország - Ausztria - Spanyolország - Oroszország - Lettország - Argentína - Brazília - Kolumbia - Ecuador Chile - Ausztrália - Kanada Svájc Monaco Ausztria Rotho Blaas Milano Velence 7

8 8

9 AZ ÖTLETTŐL A PIACI MEGVALÓSÍTÁSIG "Mi a termékkel kapcsolatban mindent házon belül végzünk. Gondosan figyelemmel követjük a teljes folyamatot, az ötlettől a fejlesztésen át a piacra dobásig. Robert Blaas RESEARCH A piac építési igényei DEVELOPMENT Új megoldások tanulmányozása TEST Kísérleti tesztek CERTIFICATION Jogosult szervek által végzett hitelesítési ellenőrzések CHECK Minőségellenőrzés LAUNCH Piacra dobás 9

10 10

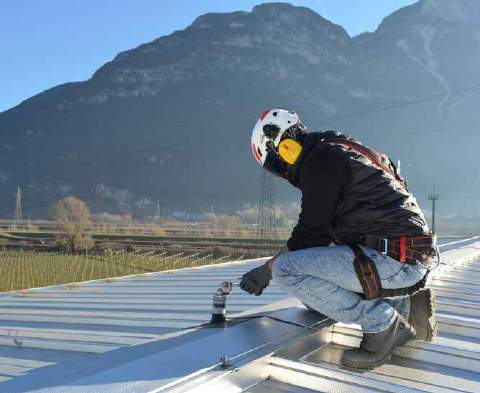

11 AZ ÖN SZOLGÁLATÁBAN Ránk minden nap számíthat többnyelvű tanfolyamaink széles kínálatával, amelyeket nemzetközi előadók jelenléte gazdagít, cégünk külön műszaki szolgálatával, a honlapunkon található átfogó szakmai dokumentációval, a számítási szoftverekkel és a részletes építési információkkal állunk az Ön rendelkezésére. ROTHOSCHOOL 18 szakképzés KATALÓGUSOK ÉS MŰSZAKI ADATLAPOK online elérhető dokumentum 6 SZAKMÉRNÖK tanácsadás/év A MYPROJECT SZOFTVER 260 számítható kapcsolódási típus ÉPÍTÉSI RÉSZLETEK 200 letölthető dxf file a könyvtárakban 11

12 KNOW-HOW ÉS TANÁCSADÁS Cégünk speciális műszaki segítségnyújtási szolgáltatásai és regionálisan mindig rendelkezésre álló tanácsadói hálózata garantálja az átfogó és hozzáértő műszaki támogatást a biztonsági rendszerek tervezése, kivitelezése és karbantartása során. HELYSZÍNI TÁMOGATÁS A szakembereink által nyújtott telefonos és helyszíni segítségnyújtás a következőket tartalmazza: valós segítség a kikötő eszközök és egyéni védőeszközök használatba vételével kapcsolatban; esetleges ellenőrzések közvetlenül a helyszínen; az olyan különleges helyzetek kiértékelése, amelyek részletesebb technikai támogatást igényelnek. ROTHOSCHOOL Széles körű képzések és műszaki szemináriumok, melyek az iparág legfrissebb szakmai ismereteit adják át. SZAKMAI TANFOLYAMOK Tanfolyam a leesésvédelmi rendszerek szakképzett szerelői számára Tanfolyam a leesésvédelmi egyéni védőeszközök és mentési rendszerek használatával kapcsolatban Tanfolyam a zuhanásvédelmi rendszerek megtervezésével kapcsolatban 12

13 ELLENŐRZÉS ÉS FELÜLVIZSGÁLAT A 3. kategóriájú egyéni védőeszközöket, a használat előtti és utáni szokásos ellenőrzésen túl, legalább évente egyszer ellenőriztetni kell szakemberrel. A Rothoblaas vállalat az ellenőrzés esedékességéről történő értesítésen túl el is tudja végezni az ilyen éves felülvizsgálatot. Az egyéni védőeszközök ellenőrzését az egyes termékekhez mellékelt DPI füzetben dokumentálják, amelyet meg kell őrizni. > > > DPI ÉRTESÍTÉS BEN SZEMREVÉTELEZÉS ÉVES FELÜLVIZSGÁLAT DPI FÜZET TANÁCSADÁS ÉS TERVEZÉS A Rothoblaas vállalat kínál átfogó tanácsadást kínál a zuhanásgátló rendszerek hatékony és biztonságos megtervezése érdekében. A zuhanásgátló rendszer megtervezésekor nagyon fontos figyelembe venni a következő szempontokat: A megközelítési pont elhelyezése a tetőn Az elsődleges rögzítő rendszer eléréséhez szükséges útvonal kijelölése a tetőn Az elsődleges rögzítési rendszer helyének kijelölése A szabad eséstér magasságának kiértékelése és esetleges további eszközök elhelyezése A tetőszerkezet ellenőrzése, amelytől a választott rögzítési módszer függ 13

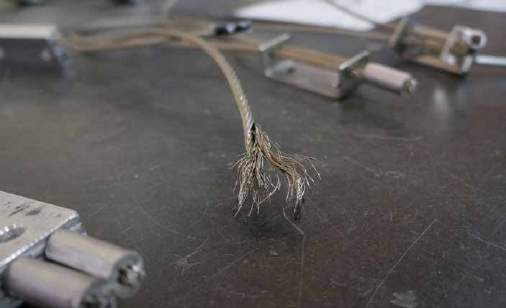

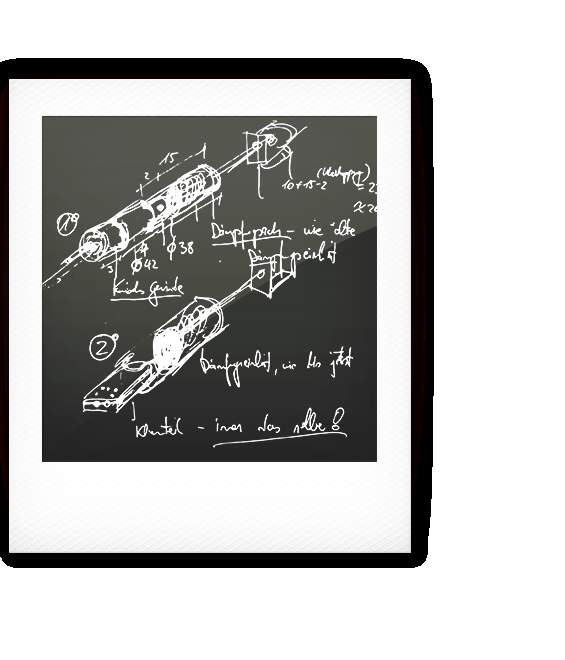

14 KORSZERŰ GYÁRTÓ A Rothoblaas korszerű gyártó: a saját nevében és saját márkanév alatt tervezi, gyártja, tanúsítja és értékesíti a rendszereit. A gyártási folyamat minden egyes szakaszát szigorú és rendszeres ellenőrzéseknek vetik alá bejegyzett külső intézetek, ami garantálja a zavartalan végrehajtást. DEVELOPMENT Minden új termék vagy rendszer megtervezését megelőzi egy bemutató jellegű tervezet. Pat l + Sפ L p PROTOTÍPUSOK ÉS VIZSGÁLATOK Ezután prototípusokat készítenek a tervezet alapján, amelyeket kísérleti vizsgálatoknak vetik alá, hogy ellenőrizzék a teljesítményüket. 14

15 A GYÁRTÓ NEVE A TERMÉK NEVE A FELHASZNÁLÓK JELÖLÉSE OLVASSA EL AZ UTASÍTÁST EN SZABVÁNY TÉTELSZÁM TELEPÍTÉSI ÉS HASZNÁLATI UTASÍTÁS A csomagban megtalálható egy gyakorlati útmutató, amely világos és részletes telepítési és használati utasításokat tartalmaz. MEGFELELŐSÉGI NYILATKOZAT TANÚSÍTVÁNY A következőkre hivatkozik: GYÁRTÓ TERMÉK A TERMÉK FELHASZNÁLÁSA IRÁNYELV A TANÚSÍTVÁNY TÍPUSA A TANÚSÍTVÁNY TULAJDONOSA TERMÉK MODELL SZABVÁNY PARAMÉTEREK A TANÚSÍTVÁNY IRÁNYELV AZ ÉVES ELLENŐRZÉS MÓDSZERE DÁTUM, ÉRVÉNYESSÉG, A VIZSGÁLAT JELENTÉS SZÁMA AZ ÉVES ELLENŐRZÉST VÉGZŐ VÁLLALAT A BEJEGYZETT SZERVEZET ADATAI AZ IGAZOLÁST KIADÓ SZERVEZET SÚLY 15

16 16

17 TELJESKÖRŰ TERMÉKKÍNÁLAT A megközelítést, közlekedést és a tetőn végzendő műveletek teljesen biztonságos végrehajtását szolgáló megoldások széles választéka: Munkakötélzet Kikötési pontok Kollektív védőfelszerelések (DPC) Egyéni védőfelszerelések (DPI) Tető- és falilétrák Tartozékok és speciális rögzítők A magasban végzett munka még soha nem volt ilyen biztonságos 17

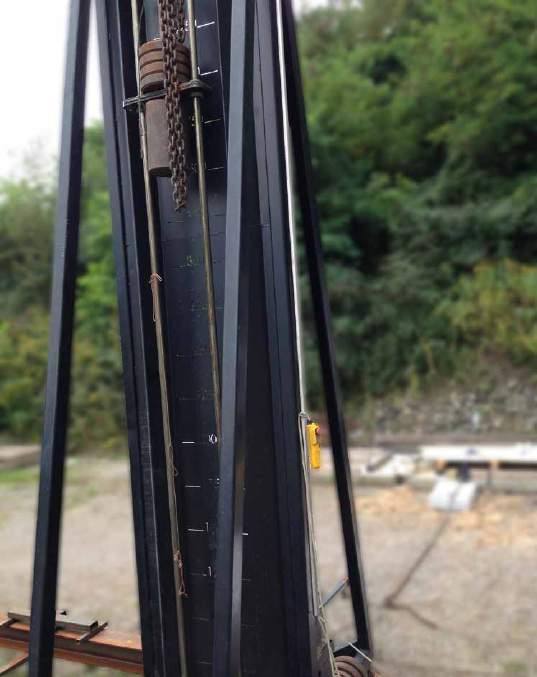

18 MUNKAKÖTÉLZET 1 2 KIKÖTÉSI PONTOK MOBIL KIKÖTÉS 90 PATROL - TOWER 30 PATROL - SHIELD 36 PATROL KIT 42 PATROL - ACÉL 42 PATROL - HOMLOKZAT 44 LOOP - LOOP XL - KRAKEN 70 HOOK EVO 72 HOOK 74 KITE 76 ACÉL KIKÖTÉS 92 PATROL - LÉGVEZETÉK 45 KOLLEKTÍV VÉDELEM 3 AOS 78 AOS ALLinONE - SYST 46 ALLinONE - VARIO 52 FIX MELLVÉDEK 98 VARIO 84 DIASAFE 58 ROTHONET ROTHONET DIASAFE 85 TAURUS 60 ZUHANÁSGÁTLÓ HÁLÓK 106 TEMP 64 TEMPORANEA 66 POINT 86 INDUSTRY MOBIL MELLVÉDEK

19 EGYÉNI VÉDŐFELSZERELÉSEK 4 ZUHANÁSGÁTLÓ RENDSZEREK PROTECTOR EVO 120 DPI KÉSZLET 122 HEVEDEREK 124 TETŐ- ÉS FALILÉTRÁK 5 KIKÖTŐKÖTELEK 126 SKR - SKS (CE) 168 SZALAGOK 131 CSATLAKOZÓK 131 VISSZAHÚZHATÓ SZERKEZETEK 132 TARTOZÉKOK 133 VERTICAL I 150 VERTICAL II 151 ABS 172 AB1 174 AB7 176 ABU 178 LÉPCSŐKAMPÓ 152 HÁROMLÁBÚ ÁLLVÁNYOK 134 FELMÁSZÁS KÖTÉLEN 138 RÖGZÍTŐK ÉS KIEGÉSZÍTŐK 6 INA 179 IHP - IHM 179 VINYLPRO 180 EPOPLUS 184 ZÁRT TEREK 140 HBS 156 VGS 160 KESZTYŰK ÉS KIEGÉSZÍTŐK 142 MET 164 ELLENLEMEZEK 188 TARTOZÉKOK

20 KIKÖTŐ ESZKÖZÖK KIKÖTŐ ESZKÖZÖK: KIVÁLASZTÁS ÉS ELHELYEZÉS A magasban való munkavégzés során a leesés veszélyének megelőzése érdekében kikötő eszközöket használnak bármilyen felhasználású új épületek építésekor, illetve már meglévő épületek tetőinek felújításakor egyaránt. Ezeknek az eszközöknek meg kell felelniük az EN 795 szabvány ( Személy lezuhanását megelőző eszközök. Kikötőeszközök ), a benne hivatkozott EN szabványok és a későbbi frissítések követelményeinek. TÍPUSOK KIKÖTÉSI PONT RUGALMAS RÖGZÍTŐ KÖTÉLZET MEREV RÖGZÍTŐ KÖTÉLZET Egyetlen kikötési pontos rendszer, amelyhez a lezuhanás elleni védelem egyéni védőeszközét rögzítik. Rugalmas kötélzet a két szélen lévő kikötési pontok között, amelyre egy csatlakozó vagy mobil rögzítési pont segítségével lehet csatlakoztatni a lezuhanás elleni védelem egyéni védőeszközét. Merev profilos vezeték, amelyre egy mobil rögzítő eszközt csatlakoztatnak, hogy megelőzzék a dolgozók leesését a magasból. AZ ESZKÖZ KIVÁLASZTÁSA A használandó kikötési eszközt a kockázatok elemzése alapján választják ki, tekintetbe véve a tető kialakítását és a szerkezet típusát. KOCKÁZATELEMZĖS A TETŐSZERKEZET ELLENŐRZÉSE A FELJUTÁSI PONT MEGTALÁLÁSA A TETŐN AZ ESETLEGES TOVÁBBI KIKÖTÉSI PONTOK ELHELYEZÉSE AZ INGAHATÁS KIKÜSZÖBÖLÉSÉRE AZ ELSŐDLEGES RÖGZÍTÉSI RENDSZER ELHELYEZÉSE AZ ÚTVONAL KIJELÖLÉSE A TETŐN 20

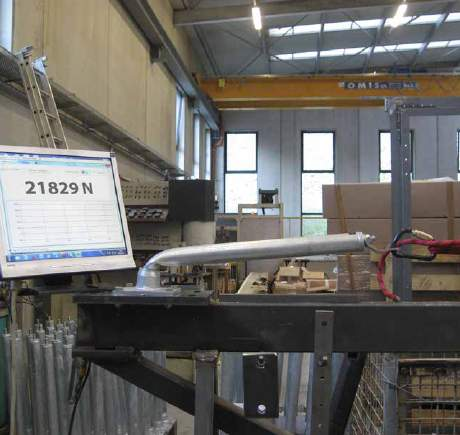

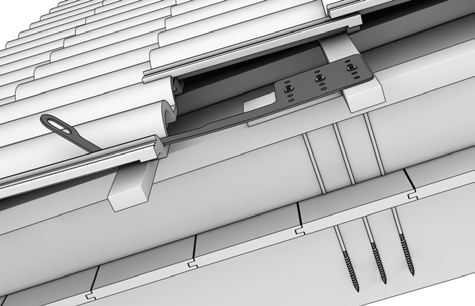

21 KIKÖTŐ ESZKÖZÖK A KIKÖTÉSI PONTOK ELHELYEZÉSE Ahhoz, hogy a dolgozó biztonságosan tudjon feljutni a tetőre és ott mozogni, a munkavégzési körülmények alapján figyelembe kell venni néhány alapvető szempontot: 3 4 A B C 4 A B C A dolgozó dupla kikötőkötelet használ a kikötési pontok közötti mozgáshoz. A dolgozó a rögzítő kötélzeten futó, vezetett zuhanásvédelmi eszközt használ A dolgozó a rögzítő kötélzeten futó, vezetett zuhanásvédelmi eszközt, valamint leesésvédő kikötőkötelet használ Biztonságos feljutás a tetőre a kikötési pontok segítségével A kikötési pontok által biztosított elsődleges kikötési rendszer elérési útvonala (max. 2 m) Elsődleges kikötés (es. rugalmas rögzítő kötélzet) Rögzítési pontok az ingahatás kiküszöbölésére 21

22 KIKÖTŐ ESZKÖZÖK KIKÖTŐ ESZKÖZÖK: SZABVÁNYOK Ha a tetőn nincsenek kollektív védőeszközök, a törvény a személyes védőeszközök (DPI) használatát írja elő, az EN 795 szabvány szerint bevizsgált és gyártott kikötésekkel együtt, azért hogy a dolgozó biztonságosan tudjon feljutni a tetőre, ott mozogni és elvégezni a munkát. EN 795:2012 SZABVÁNY A TÍPUS Egy vagy több rögzítési pontos kikötő eszköz, amelyet a szerkezethez kell rögzíteni. B TÍPUS Egy vagy több rögzítési pontos kikötő eszköz, amelyet nem szükséges a szerkezethez rögzíteni. C TÍPUS Olyan kikötő eszköz, amely a vízszintestől max. 15 fokkal eltérő, rugalmas vezetéket használ. D TÍPUS Olyan kikötő eszköz, amely a vízszintestől max. 15 fokkal eltérő, merev vezetéket használ. E TÍPUS Az ilyen kikötő eszközt olyan felületeken használják, amely legfeljebb 5 fokkal tér el a vízszintestől, és ahol az eszköz teljesítménye kizárólag a tömegen, valamint az eszköz és a felület közötti súrlódáson alapszik. AZ EN 795:2012 SZABVÁNY ÁLTAL ELŐÍRT VIZSGÁLATOK A tanúsítvány megszerzéséhez a kikötő eszközöket különböző vizsgálatoknak kell alávetni: alakváltozási vizsgálat dinamikus ellenállási és integritási vizsgálat statikus ellenállási vizsgálat. A fenti vizsgálatokon túl, ha azt akarják igazolni, hogy a kikötő eszközöket több személy is használhatja, akkor további vizsgálatokat végeznek el a CEN/TS műszaki előírás szerint: Egyéni zuhanásvédelmi eszközök Kikötő eszközök Egyszerre több ember által használatos kikötő eszközökre vonatkozó ajánlások 22

23 23

24 KIKÖTŐ ESZKÖZÖK TERVEZÉSI ERŐHATÁSOK: A RÖGZÍTÉSI RENDSZER STATIKUS ELLENŐRZÉSE A kikötő eszközök kontrollált deformációjú rendszerek, amelyeket minden irányban teszteltek (360 ). A zuhanás megállításakor az eszköz deformálódik, elnyelve az egyéni védőeszköz által továbbított energia egy részét. A laboratóriumi vizsgálatok kimutatták, hogyan lehet ezt a deformációt a rögzítő rendszerek javára fordítani, előnyösen csökkentve a rögzítő rendszerekre, és a tartószerkezetre ható terheket. A VIZSGÁLATOK SORÁN ALKALMAZOTT TERHELÉSEK A Rothoblaas termékek bevizsgálása és tanúsítása az EN 795:2012 és CEN/TS 16415:2013 európai szabványoknak megfelelően történik, a vizsgálatokat pedig egy bejegyzett szervezet végzi statikus és dinamikus terhelésekkel. Felhasználók száma Statikus vizsgálat F [kn] Dinamikus vizsgálat F [kn] 12 9 (100 kg-os tömeg leesése) (200 kg-os tömeg leesése) 14 9 dinamikus + 2 statikus * 15 9 dinamikus + 3 statikus * A vizsgálati értékeket a továbbiakban egyes termékek oldalain adjuk meg. A rothoblaas által forgalmazott termékeket különféle hordozófelületeken és különféle rögzítő rendszerekkel tesztelték;, a jellemzők az egyes termékek adatlapjain, valamint a használati és karbantartási kézikönyvükben találhatók. * A statikus terhelés a korábban lezuhant, és a kikötő rendszerről lógó dolgozót szimulálja JAVASOLT TERVEZÉSI ERŐHATÁS A RÖGZÍTŐ RENDSZER STATIKUS ELLENŐRZÉSÉRE A tervezési erőhatással kapcsolatban lásd az EN 795:2012 szabvány 7.b pontját, amely a következőt tartalmazza: "A felhasználót olyan eszközökkel kell felszerelni, amelyek max. 6 kn erővel korlátozzák az esése megállítása közben rá ható maximális dinamikus erőket ; ez a követelmény ugyancsak szerepel minden termék kézikönyvében, ezért ezt tekintjük a tervezési terhelésnek a számítások során. A TERVEZÉSI TERHELÉS MEGHATÁROZÁSA ÉS ELLENŐRZÉSI MÓDSZERE Számítási módszerként a szemi-probabilisztikus határállapot számítást alkalmazzuk. A terhelés változó erőhatásnak minősül az alapvető kombinációban. Ezért a dolgozó energiáját elnyelő eszköz által átadott maximális terhelést tekintjük tervezési erőhatásnak: Q k = 6 kn Alapvető kombináció: Q = Q k γ Q + W i γ Q Q k = az energiaelnyelő elem által átadott maximális terhelés EN 355 γ Q = 1,5 a változó erőhatások parciális együtthatója W i = 1 kn minden további dolgozó esetén 24

25 KIKÖTŐ ESZKÖZÖK TERVEZÉSI TERHELÉSEK: EGYPONTOS RÖGZÍTÉS A TÍPUS Felhasználók száma A leeső személy dinamikus erőhatása [kn] A már leesett és függő személyek statikus terhelése [kn] Tervezési erőhatás a kikötési pontban Q [kn] 6 x 1,5 + - = 9 6 x 1,5 + 1 x 1,5 = 10,5 6 x 1,5 + 1 x 1,5 + 1 x 1,5 = 12 6 x 1,5 + 1 x 1,5 + 1 x 1,5 + 1 x 1,5 = 13,5 TERVEZÉSI TERHELÉSEK: MUNKAKÖTÉLZET - C TÍPUS Q X F y Q A munkakötélzet-rendszerek esetében a tervezési erőhatások a rendszer geometriájától és a tartóelemek típusától függően változnak. A vizsgálat során alkalmazott terhelések a támaszköz közepén lévő kötélre az ábrán látható módon hatnak. A laboratóriumi vizsgálatok során a támaszköz X hosszának és az F terhelés változtatásával határozták meg a tartóelemekre ható Q tervezett erőket. A tervezett értékeket az egyes termékek oldalain adjuk meg. TOWER TARTÓOSZLOP SZABÁLYOZOTT DEFORMÁCIÓ ERŐKEZELÉS 300/400/ 500/600 Q M max = 3 knm 130 Q A Tower tartóoszlop kifejezetten rugalmas/képlékeny módon viselkedik.. Ezért az ellenőrzés szempontjából ezt a viselkedést a szokásos statikus vizsgálatokkal ellentétben kell figyelembe venni. Ez a viselkedés csökkenti a kikötésre/szerkezetre ható terhelést. A műanyag pánt által a fémoszlop alján létrehozott hajlítási nyomaték 3 knm nagyságú. 25

26 KIKÖTŐ ESZKÖZÖK SZÁMÍTÁSI PÉLDA A RÖGZÍTÉSI RENDSZER STATIKUS ELLENŐRZÉSE A kikötőelem deformálhatósága csökkenti a megállási lassulás mértékét, csökkentve ezzel a rögzítő rendszereknek átadott erő nagyságát. Az eszköz viselkedése lehetővé teszi továbbá a terhelés kiegyensúlyozott elosztását a rögzítő elemek között, maximalizálva ezzel a teljesítményt. A RÖGZÍTŐ RENDSZER ELLENŐRZÉSE pl. HOOK EVO A Rothoblaas HOOK EVO (72. oldal) az EN 795/A:2012 szabvány szerint tanúsítvánnyal rendelkező kikötő eszköz, szigetelt vagy szigetelés nélküli fa sátortetőkhöz, egy munkás számára, aki az EN 361 szabvány szerinti egyéni védőeszközt (teljes testhevedert), valamint az EN 363 szabvány szerinti zuhanásvédelmi rendszereket használ (lezuhanás elleni védelmet nyújtó egyéni védőrendszerek). Az eszköz 360 fokban lett tesztelve. TÖRÉSI MODELL A kísérleti úton vizsgált törési mechanizmusok azt mutatják, hogy a mechanizmus a csavarmenetek kihúzási ellenállásából származik. Q min. 80 mm ELLENŐRZÉSI MODELL Az ellenőrzési fázisban a tervezési ellenállás értékeként a rögzítő rendszer csavarjai által kifejtett kihúzási ellenállást számítjuk ki. GERENDA B = 100 mm H = 140 mm Keményfa C24 TERVEZÉSI ERŐHATÁS Q = 9 kn (lásd a 25. oldalt) A terhelés időtartama = azonnali A CSAVAR KIVÁLASZTÁSA HBS = 8 x 280 mm Előfurat = NEM Menethossz b = 80 mm 26

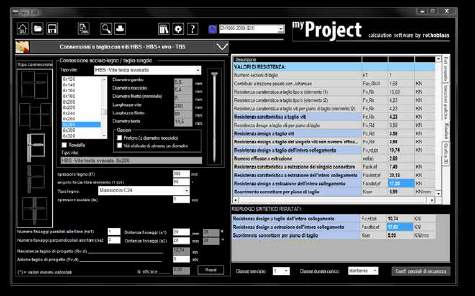

27 KIKÖTŐ ESZKÖZÖK A CSATLAKOZÓ HÚZÁSI ELLENÁLLÁSÁNAK KISZÁMÍTÁSA (EN 1995:2008 és ETA-11/0030) csavarmenet húzóereje A csatlakozók itt kiszámított húzási ellenállásait a 156. oldalon található táblázatban adjuk meg. acél húzóereje = 20,13 kn f ax,k = 11,7 N/mm 2 ρ k = 350 kg/m 3 n ef = n 0,9 =2,69 l ef = b = 80 mm α = 90 d = 8 mm jellemző húzási paraméter (ETA-11/0030) a keményfa jellemző sűrűsége C24 tengelyirányban terhelt csavarok hatásos száma n = csavarok száma = 3 a csavar menetes részének penetrációs hossza a csavarok tengelye és a rostirány közötti szög a csavarmenet külső átmérője R tens,k = n ef f tens,k = 54,07 kn f tens,k = 20,1 kn a csavar jellemző nyúlási képessége SZABVÁNYOS ÉRTÉKEK SZÁMÍTÁS A myproject SZOFTVERREL EN 1995:2008 k mod = 1,1 γ m = 1,3 γ m2 = 1,25 R ax,90,rd = 17,03 kn R tens,d = 43,26 kn R ax,rd = 17,03 kn Olaszország - NTC 2008 k mod = 1 γ m = 1,5 γ m2 = 1,25 R ax,90,rd = 13,42 kn R tens,d = 43,26 kn R ax,rd = 13,42 kn Q = 9 kn R ax,rd > Q Q = 9 kn R ax,rd > Q SZÁMÍTÁSI JELENTÉS A myproject számítási program ingyenesen letölthető a következő címről: Kétféle számítási szabvány választható (EN 1995:2008 és NTC 2008). 27

28 28

29 1. MUNKAKÖTÉLZET 29

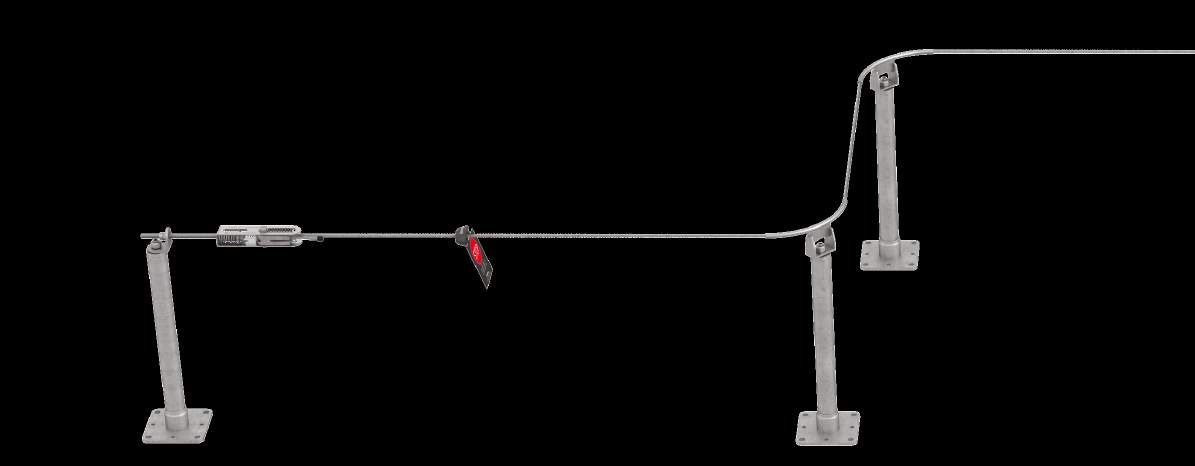

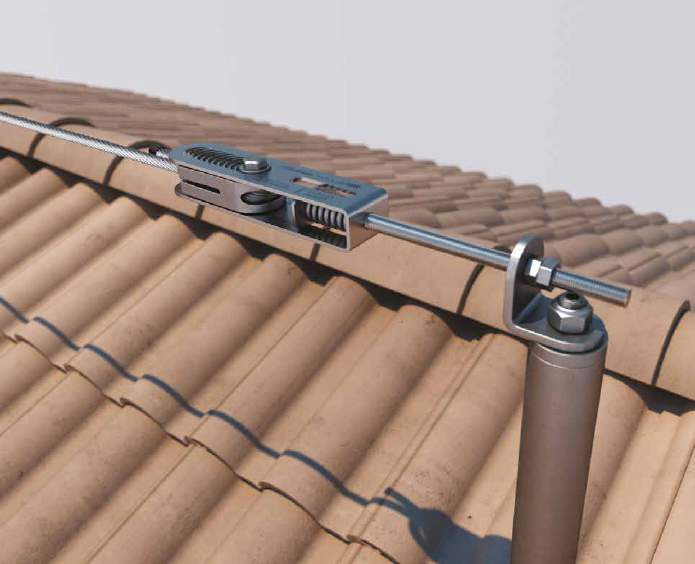

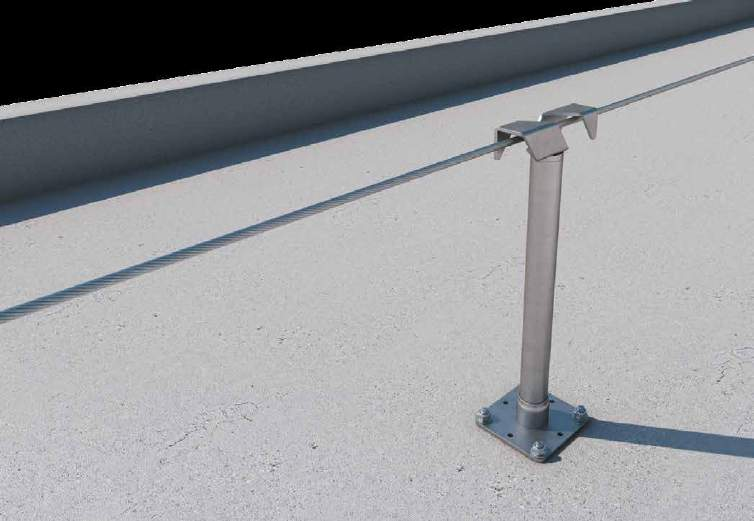

30 PATROL Munkakötélzet tartóelemeken Rozsdamentes acél / horganyzott acél EN 795/C:2012 CEN/TS 16415:2013 UNI JÓL HASZNÁLHATÓ A 300 és 600 mm közötti magasságú tartóelemek jól illeszthetők a különböző vastagságú tetőkhöz ALKALMAZÁSI TERÜLETEK Rögzítés bármilyen típusú tetőre/ szerkezetre: közvetlenül a tetőgerendára a sima talplemez segítségével a ferde tetőre, döntött oszloppal és a TOWER SLOPE kiegészítővel a tetőszigetelés fölé a tetőgerincre, a lapos talplemezes oszloppal és a TOWER PEAK kiegészítővel ERŐÁTVITEL Szabályozott deformációjú eszköz, amely csökkenti a rögzítési/szerkezet terhelését TETSZETŐS A kisméretű hengeres rendszer minimálisra csökkenti a vizuális hatást a tetőn BIZTONSÁGOS A tartóelem külső erősítő persellyel van felszerelve, amely csökkenti a hegesztési varratára ható erőt 30 PATROL-TOWER

31 ILLESZTHETŐ A megfelelő tartozékok segítségével a tartóelem a tetőszigetelés fölé szerelhető (pl. TOWER SLOPE) SOKOLDALÚ A rendszert fa-, beton- és acélszerkezetekre való telepítésre tervezték KIVÁLÓAN MŰKÖDIK Beépített energia-elnyelővel és kötélfeszítővel. A rendszer összes műszaki adata fel van tüntetve a kötélfeszítőn. PATROL-TOWER 31

32 KÓDOK ÉS MÉRETEK INOX TOWER ÉS TOWER A2 TARTÓELEM H kód H anyag db/csomag TOWER horganyzott acél S235JR 1 TOWER horganyzott acél S235JR 1 TOWER horganyzott acél S235JR 1 TOWER horganyzott acél S235JR 1 TOWERA rozsdamentes acél / AISI304 1 TOWER 22 TARTÓELEM kód H anyag db/csomag TOWER horganyzott acél S235JR 1 H TARTOZÉKOK típus leírás méretek hordozó oldal TOPLATE 2.0 igazítható lemez 350 x 350 x 8 TOPLATE fix ellenlemez 150 x 150 x TOWER PEAK tetőgerinc-adapter készlet 350 x 100 x 30 TOWER SLOPE rögzítő vezetőelem-készlet a ferde tetőhöz 1200 x 100 x FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Fakeret mérete: min. 160 x 160 mm Betonszerkezet vastagsága: min. 140 mm Acélszerkezet vastagsága: min. 6 mm TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d hordozó oldal 8 VGS csavar + 4 alátét facsavarok BEF készlet TOWER rögzítő készlet kikötő elem AB1 súlyos kikötő elem M menetes rúd + VINYLPRO kémiai rögzítőanyag M csapszeg csapszeg M12 - A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rögzítő elemek műszaki adatai 32 PATROL-TOWER

33 GEOMETRIA TOWER ÉS TOWER A2 TOWER Ø48 Ø48 30 Ø9,5 Ø15 Ø9,5 Ø MŰSZAKI ADATOK X = max. 15 m X = max. 15 m Q Y Q F NYÍL Y [m] TÁMASZKÖZ HOSSZA X [m] NINCS TOWER oszlop 0,49 0,84 0,96 1,08 1,18 1,32 TOWER300 oszlop 1,26 1,55 1,77 1,97 2,15 2,40 TOWER600 oszlop 1,33 2,10 2,40 2,66 2,90 3,26 LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN 300/400/ 500/600 Q M max = 3 knm Q EN 795:2012 CEN/TS 16415:2013 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Fs [kn] (1) Fd [kn] (2) Mmax [knm] TOWER Az erők és a tervezési erőhatás definícióját lásd a bevezetésben (a 24. oldalon). (1) 3 percig kifejtett statikus erő / (2) 200 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő PATROL-TOWER 33

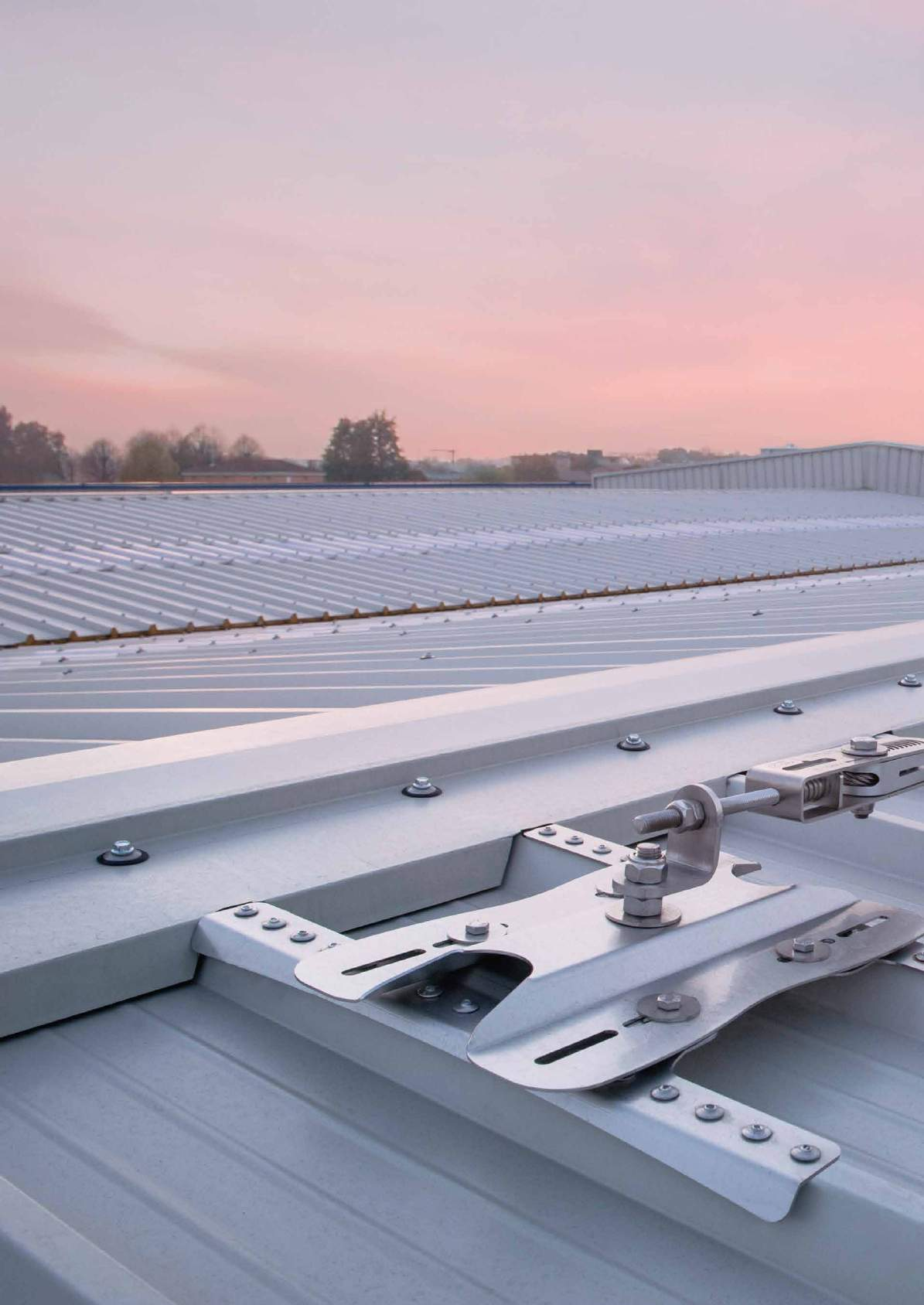

34 ÁTJÁRÓ MUNKAKÖTÉLZET VÉGELEM/ABSZORBER/ FESZÍTŐ kód SPEAR 2 db/csomag ÁTJÁRÓ SAROK CSÚSZÓSZERKEZETTEL kód PASANG ÚTVÉGJELZŐ kód PATROLSTOP VÉGELEM kód PATROLTERM NEM ÁTJÁRÓ MUNKAKÖTÉLZET UNIVERZÁLIS SAROKELEM kód PATROLANG FELJÁRATI TÁBLA kód SI ÚTVÉGJELZŐ kód PATROLSTOP SODRONY kód SEIL PATROL-TOWER

35 ÁTJÁRÓ KÖZTES ELEM CSÚSZÓSZERKEZETTEL kód PASINT FELJÁRATI TÁBLA kód SI SODRONY kód SEIL-30 CSÚSZÓSZERKEZET kód SLIDE1 eltávolítható kód SLIDE2 rögzített VÉGELEM NEM ÁTJÁRÓ KÖZTES ELEM kód PATROLTERM kód PATROLMED ÁTJÁRÓ KÖZTES ELEM CSATLAKOZÓVAL kód PATROLINT VÉGELEM/ABSZORBER/ FESZÍTŐ kód SPEAR 2 db/csomag PATROL-TOWER 35

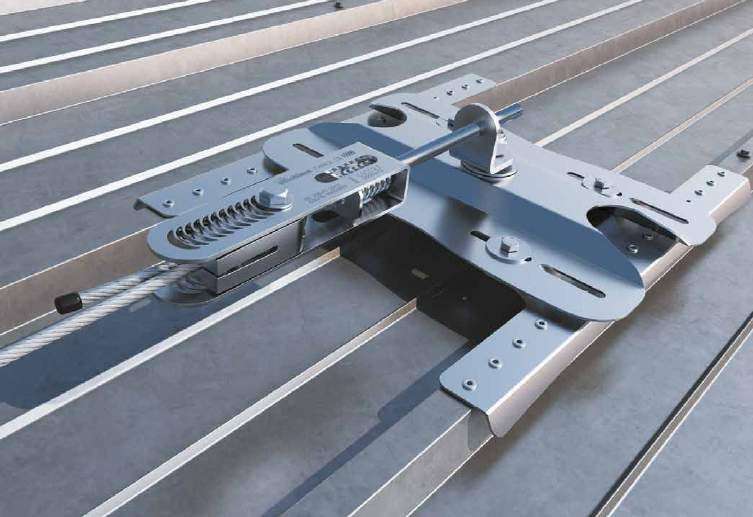

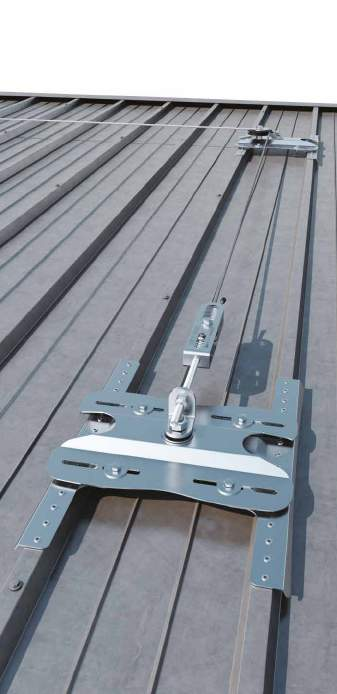

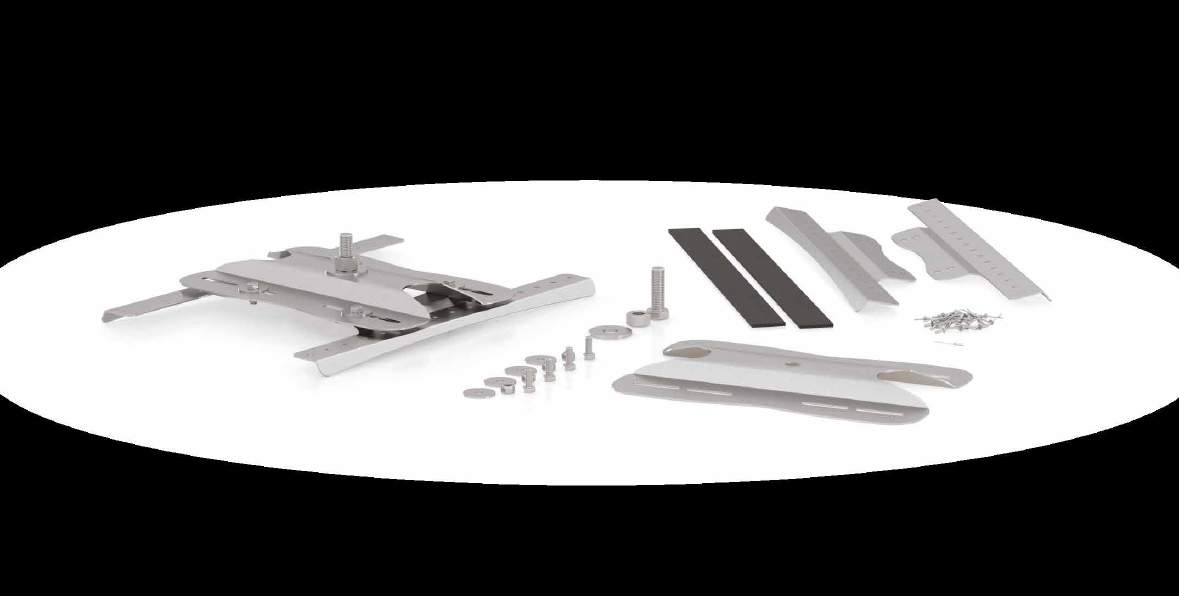

36 PATROL Munkakötélzet SHIELD támasztékon Rozsdamentes acél EN 795/C:2012 CEN/TS 16415:2013 UNI CSOMAGOLÁS Szerelőcsavarokkal és cellás kaucsukból készült tömítésekel együtt szállítjuk le, a tökéletes vízszigetelés érdekében. JÓL HASZNÁLHATÓ Kialakításának köszönhetően egyszerűen és gyorsan telepíthető ALKALMAZÁSI TERÜLETEK Rögzítés bármilyen típusú trapézlemez tetőre: szigeteléssel szigetelés nélkül acél és alumínium lemezekhez NEM FELTŰNŐ Kis méreteinek köszönhetően az eszköz kevésbé feltűnő és nincs hatással a tető található esetleges napelemes rendszerekre. DESIGN korszerű vonalvezetésű rendszer, az optimális észtétikai megjelenés érdekében 36 PATROL-SHIELD

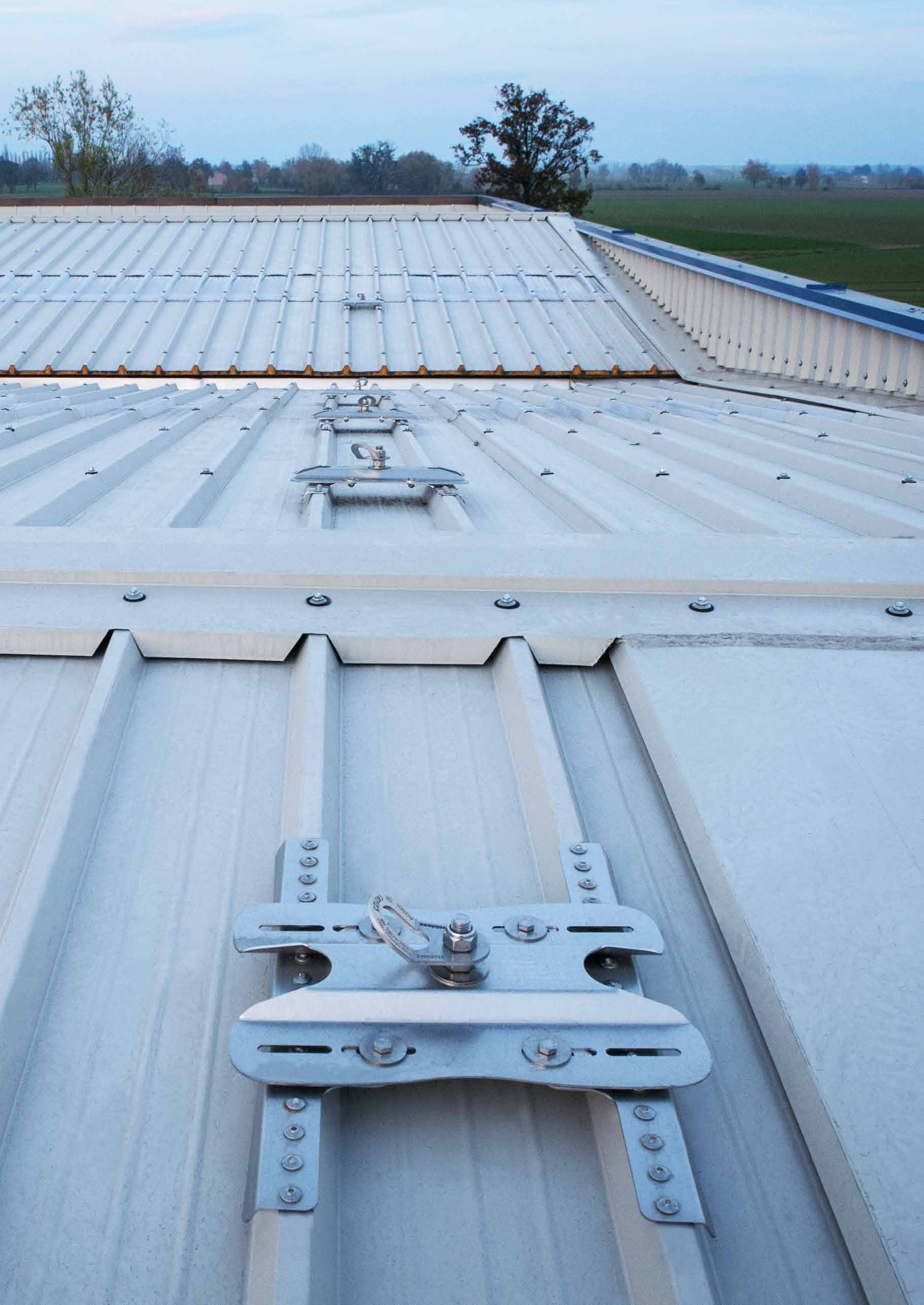

37 ILLESZTHETŐ Mindenféle trapézlemez burkolatú tetőn használható, ha a trapézhullámok közötti távolság nem nagyobb 420 mm-nél. KIVÁLÓAN MŰKÖDIK A rendszer meglévő tetőre is felszerelhető, a tetőlemezek eltávolítása nélkül SOKOLDALÚ A megfelelő kiegészítők segítségével egyenes és sarkos munkakötélzetek készíthetők el, az igényeknek megfelelően. PATROL-SHIELD 37

38 KÓDOK ÉS MÉRETEK INOX SHIELD ESZKÖZ kód B L anyag db/csomag SHIELD ,5 rozsdamentes acél / AISI304 1 L B FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Acél trapézlemez, vastagsága: min. 0,5 mm Alumínium trapézlemez, vastagsága: min. 1 mm TOVÁBBI TERMÉKEK - RÖGZÍTŐK (ETA-13/0255) típus leírás furat Ø hordozó 32 db szegecs szegecs, 6,3 x 20,2 6,5 mellékelve BEF306-VE50 szegecs, 6,3 x 20,2 / 50 darabos csomag 6,5 rendelhető A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rögzítő elemek műszaki adatai GEOMETRIA kötéltengely PATROL-SHIELD

39 TELEPÍTÉS Ragassza a cellás kaucsuk ragasztószalagot a rögzítő lécekre 2 A trapézlemezek bordáinak közepére 32 db Ø6,5 mm méretű furatot fúrva szerelje fel a rögzítő léceket 3 Rögzítse a léceket a mellékelt 32 db szegeccsel 4 Rögzítse a középső furatba az M16 száras csavart a mellékelt alátétekkel és csavaranyával együtt 5 Rögzítse az alaplemezt a rögzítő lécekre a mellékelt 4 db M8 csavarral 6 Húzza meg az összes csavart, hogy a kikötési pont szilárd legyen MŰSZAKI ADATOK X = max. 7,5 m X = max. 7,5 m Q Y Q TÁMASZKÖZ HOSSZA X [m] 2 7,5 NYÍL Y [m] 0,62 1,44 F LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN Q Q Q Q EN 795:2012 CEN/TS 16415:2013 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Fs [kn] (1) Fd [kn] (2) Q [kn] SHIELD ,10 Az erők és a tervezési erőhatás definícióját lásd a bevezetésben (a 24. oldalon). (1) 3 percig kifejtett statikus erő / (2) 200 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő PATROL-SHIELD 39

40 ÁTJÁRÓ MUNKAKÖTÉLZET ÁTJÁRÓ SAROK CSÚSZÓSZERKEZETTEL kód PASANG VÉGELEM kód PATROLTERM VÉGELEM/ABSZORBER/FESZÍTŐ kód SPEAR 2 db/csomag NEM ÁTJÁRÓ MUNKAKÖTÉLZET UNIVERZÁLIS SAROKELEM kód PATROLANG VÉGELEM kód PATROLTERM VÉGELEM/ABSZORBER/FESZÍTŐ kód SPEAR 2 db/csomag 40 PATROL-SHIELD

41 ÁTJÁRÓ KÖZTES ELEM CSÚSZÓSZERKEZETTEL kód PASINT FELJÁRATI TÁBLA kód SI CSÚSZÓSZERKEZET kód SLIDE1 eltávolítható kód SLIDE2 rögzített SODRONY kód SEIL-30 ÚTVÉGJELZŐ kód PATROLSTOP KÖZTES ELEM NEM ÁTJÁRÓ kód PATROLMED ÁTJÁRÓ KÖZTES ELEM CSATLAKOZÓVAL kód PATROLINT FELJÁRATI TÁBLA kód SI SODRONY kód SEIL-30 ÚTVÉGJELZŐ kód PATROLSTOP PATROL-SHIELD 41

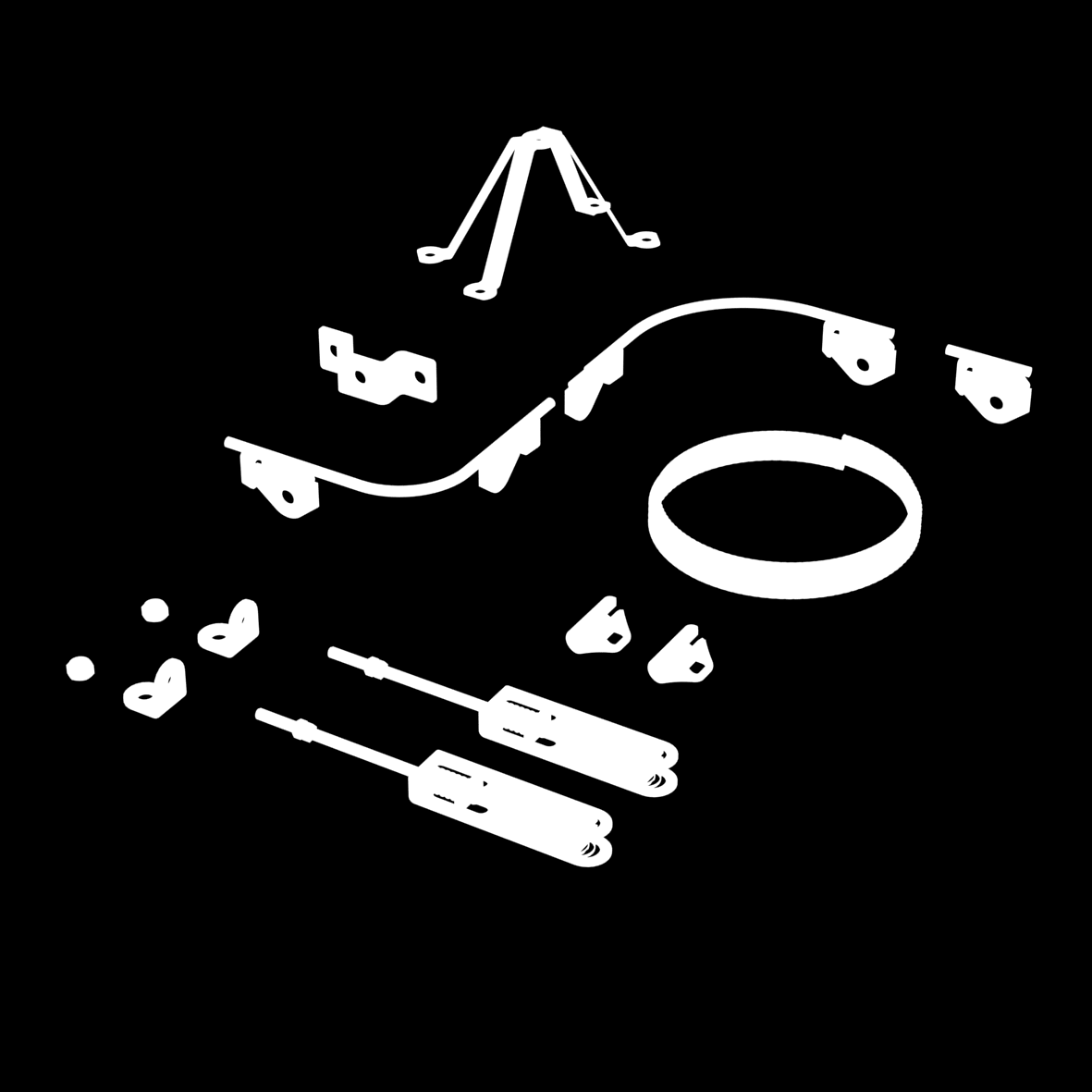

42 PATROL KIT Patrol munkakötélzet készletben / rozsdamentes acél EN 795/C:2012 CEN/TS 16415:2013 UNI csak a PATROLKIT25 készletben KÓDOK ÉS MÉRETEK INOX kód L Ø sodrony db/csomag PATROLKIT PATROLKIT PATROLKIT m 2 15 m 3 25 m PATROL Munkakötélzet acélszerkezeten EN 795/C:2012 CEN/TS 16415:2013 UNI KÓDOK INOX 2 kód leírás db/csomag PATROLEND végelem 1 SPEAR végelem / abszorber / feszítő 2 SEIL-30 sodrony - PATROLINT átjáró köztes elem, csatlakozóval 1 PATROLMED nem átjáró köztes elem 1 PATROLANG sarokelem 1 42 PATROL

43 43

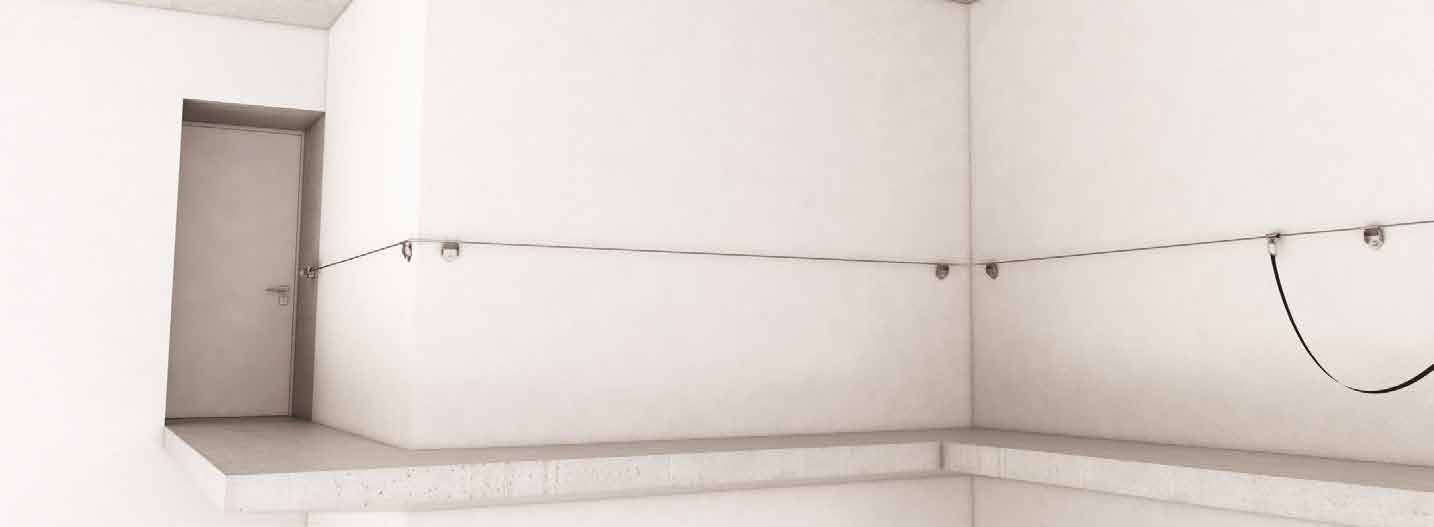

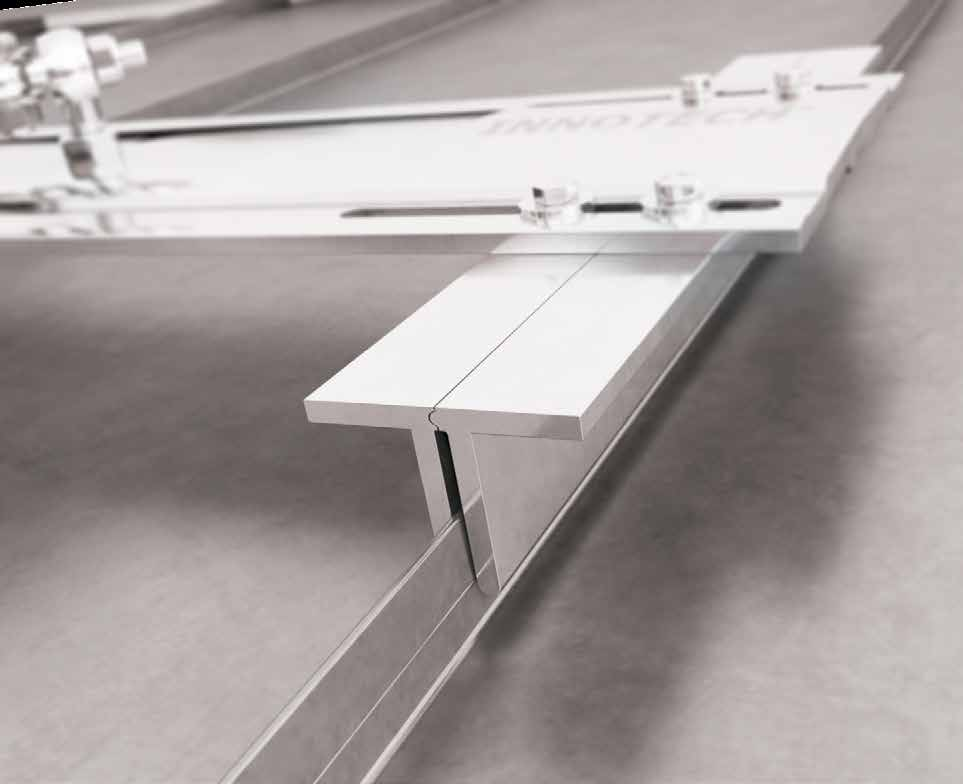

44 PATROL Homlokzati átjáró munkakötélzet Rozsdamentes acél EN 795/C:2012 CEN/TS 16415:2013 UNI COMING SOON BIZTONSÁGOS A csúszószerkezetek segítségével a rendszerről való leválás nélkül lehet áthaladni a sarkokon UNIVERZÁLIS Közvetlenül telepíthető különféle szerkezeti típusokra (beton, fa, acél) 7 TELJES RENDSZER A rendelkezésre álló tartozékok segítségével tagolt munkakötélzet alakítható ki a rendszerből. KÓDOK INOX kód leírás db/csomag PATROLTERM végelem (a PARTERM rendszerhez kapcsolandó) 1 PARTERM végelem-készlet homlokzatokhoz 1 PAREND 4 lábú végelem, homlokzatokhoz 1 PARIN átjáró belső sarokelem 1 PAREX átjáró külső sarokelem 1 PARINTER átjáró köztes elem 1 SPEAR végelem / abszorber / feszítő 2 SEIL-30 sodrony - SLIDE1 leszerelhető csúszószerkezet 1 SLIDE2 rögzített csúszószerkezet 1 PATROLSTOP útvégjelző 1 SI feljárati tábla 1 44 PATROL HOMLOKZATI

45 PATROL Fej feletti átjáró munkakötélzet rozsdamentes acél EN 795/C:2012 CEN/TS 16415:2013 UNI COMING SOON TELEPÍTÉS A rendszer a munkás feje fölötti használatra lett kidolgozva 5 7 MODULOS FELÉPÍTÉSŰ A helyszíni követelmények szerint lehet kialakítani a munkakötélzetet EGYSZERŰ A csúszószerkezeteknek köszönhetően a rendszer leválasztás nélkül képes áthaladni az egyenes vonalú és sarkos köztes elemeken, így a munkások egyszerűen és gyorsan tudnak közlekedni. KÓDOK INOX kód leírás db/csomag TOWER* tartóelem 1 PATROLTERM végelem 1 PASINT átjáró köztes elem 1 PASANG átjáró sarokelem 1 SPEAR végelem / abszorber / feszítő 2 SEIL-30 sodrony - SLIDE3 rögzített csúszószerkezet 1 PATROLSTOP útvégjelző 1 SI feljárati tábla 1 * A rendszer kompatibilis a TOWER300/400/500/600 tartóelemmel és a rozsdamentes acél változattal TOWERA2500 PATROL FEJ FELETTI 45

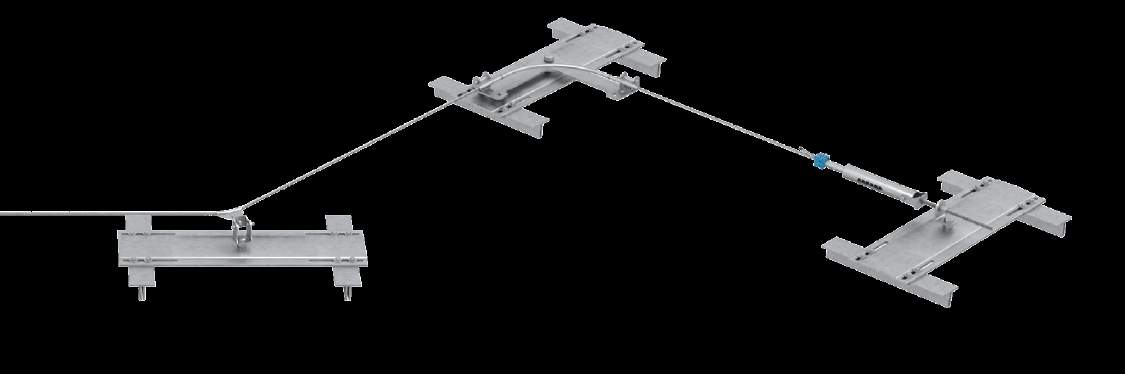

46 ALLinONE Munkakötélzet SYST támasztékon Rozsdamentes acél / alumínium EN 795/C:2012 CEN/TS 16415:2013 UNI SOKOLDALÚSÁG A felcserélhető befogóknak köszönhetően különböző típusú ipari tetőkhöz is használható ALKALMAZÁSI TERÜLETEK Kikötés bármilyen típusú korcolt és ipari tető esetén: korcolt lemezekhez való befogók alapfelszerelés ipari tetőkhöz való befogók kérésre acél és alumínium lemezekhez JÓL HASZNÁLHATÓ A rendszer meglévő tetőre is felszerelhető, a tetőlemezek eltávolítása nélkül EGYSZERŰ FELSZERELHETŐSÉG Egyszerűen, gyorsan és pontosan telepíthető, nem kell kifúrni hozzá a tetőt MEGBÍZHATÓ Igénybevétel esetén az eszköz nagy stabilitást és ellenállást biztosít 46 ALLinONE-SYST

47 ILLESZTHETŐ A megfelelő kiegészítők használatával az igényeknek megfelelő tagolt munkakötélzetek alakíthatók ki TELJES RENDSZER Beépített energia-elnyelővel és kötélfeszítővel. A rendszer összes műszaki adata fel van tüntetve a kötélfeszítőn. KIVÁLÓAN MŰKÖDIK A rendszer telepítéséhez nem szükséges kifúrni a tetőt, így nem keletkeznek hőhidak, és sértetlen marad a tetőszerkezet vízszigetelése ALLinONE-SYST 47

48 KÓDOK ÉS MÉRETEK SYST VÉGELEM SARKOS B kód B L anyag db/csomag AIOSYST alumínium, ALMg3 1 L SYST EGYENES VONALÚ KÖZTES ELEM B kód B L anyag db/csomag AIOSYST-01SZH alumínium, ALMg3 1 L FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Korcolt acéllemez, vastagsága: 0,5 mm Korcolt alumíniumlemez, vastagsága: 0,7 mm Nem telepíthető réz tetőlemezre GEOMETRIA VÉGELEM SARKOS EGYENES KÖZTES ELEM ALLinONE-SYST

49 TELEPÍTÉS 20 Nm 1 3 A helyes elhelyezés korcolt lemezre A csavarok nyomatékkulccsal való meghúzási erőit lásd a 190. oldalon. >1,5 m 20 Nm >1,5 m >1,5 m >1,5 m 2 a 2 b 4 Minimális távolság a tető szélétől, a lemez feltépésének megelőzése érdekében A csavarok nyomatékkulccsal való meghúzási erőit lásd a 190. oldalon. MŰSZAKI ADATOK X = max. 7,5 m X = max. 7,5 m Q Y Q TÁMASZKÖZ HOSSZA X [m] 7,5 NYÍL Y [m] 1,15 F LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN Q Q Q Q EN 795 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Fs [kn] (1) Fd [kn] (2) Q [kn] AIOSYST ,5 17 AIOSYST-01SZH 14 10,5 6 (1) 3 percig kifejtett statikus erő / (2) 200 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő ALLinONE-SYST 49

50 ÁTJÁRÓ MUNKAKÖTÉLZET CÍMKEKÉSZLET* kód TYP-20-IT *kérésre más nyelven is ÁTJÁRÓ KÖZTES ELEM CSÚSZÓSZERKEZETTEL kód AIOSZH-10 SODRONY kód SEIL-30 CSÚSZÓSZERKEZET kód GLEIT-10 eltávolítható kód GLEIT-13 rögzített NEM ÁTJÁRÓ MUNKAKÖTÉLZET SODRONY CÍMKEKÉSZLET* kód SEIL-30 kód TYP-20-IT *kérésre más nyelven is ÁTJÁRÓ KÖZTES ELEM, CSATLAKOZÓVAL kód KITSZH ALLinONE-SYST

51 90 -OS ÁTJÁRÓ SAROKELEM CSÚSZÓSZERKEZETTEL kód AIOEDLE-10 VÉGELEM KÉSZLET kód ENDS-10 2 db/csomag VÉGELEM 45 -OS ÁTJÁRÓ SAROKELEM, CSÚSZÓSZERKEZETTEL kód AIOEB-10 kód AIOEDLE-11 UNIVERZÁLIS SAROKELEM kód AIOEDLE-14 VÉGELEM KÉSZLET kód ENDS-10 2 db/csomag VÉGELEM kód AIOEB-10 ALLinONE-SYST 51

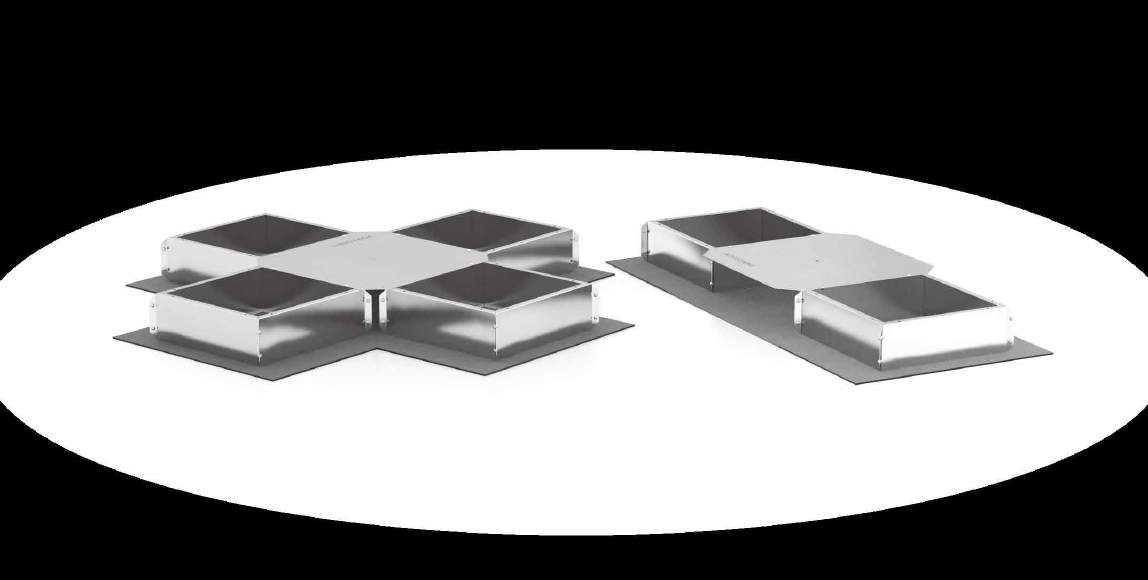

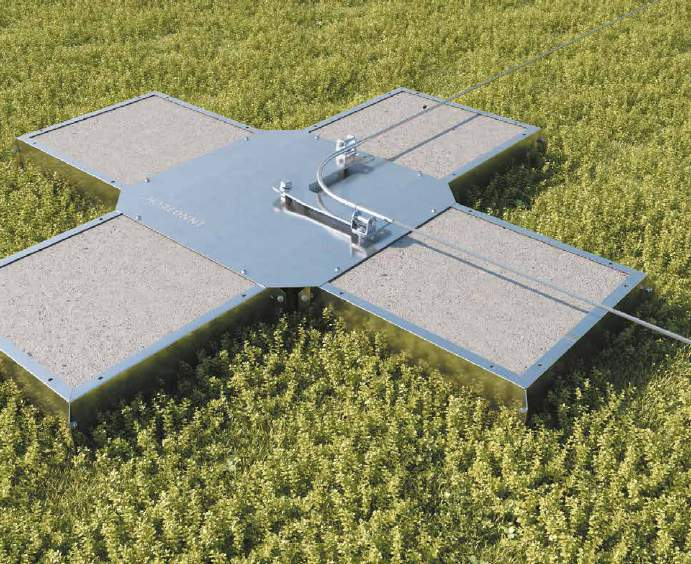

52 ALLinONE Munkakötélzet VARIO támasztékon Rozsdamentes acél EN 795 C+E LAPOSTETŐK Max. 3 -os dőlésszögű tetőkhöz használható ALKALMAZÁSI TERÜLETEK Kikötés bármilyen típusú lapos tetőhöz (max. 3 -os lejtés): különösen jól használható zöldtetőkön nem fúrható tetők terraszok JÓL HASZNÁLHATÓ A tető kifúrása nélkül szerelhető fel meglévő tetőkre CSOMAGOLÁS Tartalmazza a rögzítőcsavarokat és a vízelvezető szőnyeget, ami garantálja a tető vízszigetelését MEGBÍZHATÓ Igénybevétel esetén a rendszer végső súlya nagyfokú stabilitást biztosít 52 ALLinONE-VARIO

53 SOKOLDALÚ A megfelelő kiegészítők segítségével egyenes és sarkos munkakötélzetek készíthetők elő, az igényeknek megfelelően. KIVÁLÓAN MŰKÖDIK A tartórendszerhez nem szükséges kifúrni a tetőt, így nem keletkeznek hőhidak, és sértetlen marad a tetőszerkezet vízszigetelése NEM FELTŰNŐ Zöldtetőkön a kikötőelem félig rejtve is telepíthető ALLinONE-VARIO 53

54 KÓDOK ÉS MÉRETEK INOX VARIO VÉGELEM SARKOS kód B L anyag db/csomag AIOVARIO rozsdamentes acél IIA 1 L Fém alkatrészekből álló termék (a beton lapokat nem mellékeljük) B INOX VARIO KÖZTES ELEM kód B L anyag db/csomag AIOVARIO rozsdamentes acél IIA 1 Fém alkatrészekből álló termék (a beton lapokat nem mellékeljük) L B FELÜLET DŐLÉSSZÖGE <5 90 ALKALMAZÁSI TERÜLET Lapostető Zöldtető TOVÁBBI TERMÉKEK betét a betét leírása a betét méretei üres súly VARIO [kg] végső súly [kg] AIOVARIO betonlap (4 x 3) előregyártott betonlapok 500 x 500 x betonlap (4 x 4) előregyártott betonlapok 500 x 500 x AIOVARIO-20 6 betonlap (2 x 3) előregyártott betonlapok 500 x 500 x betonlap (2 x 4) előregyártott betonlapok 500 x 500 x ALLinONE-VARIO

55 GEOMETRIA VÉGELEM SARKOS KÖZTES ELEM TELEPÍTÉS A tető kerülete mentén legyen H 50 mm magasságú szegély Összeszerelés és elhelyezés A fogalaltok kitöltése betonlapokkal MŰSZAKI ADATOK max. 7,5 m max. 7,5 m max. 3 m ALLinONE-VARIO 55

56 MUNKAKÖTÉLZET KIKÖTÉSI PONTOK KOLLEKTÍV VÉDELEM EGYÉNI VÉDŐFELSZERELÉSEK TETŐ- ÉS FALILÉTRÁK RÖGZÍTŐK ÁTJÁRÓ MUNKAKÖTÉLZET LINEA DI ANCORAGGIO ORIZZONTALE EN 795:1996 Cl.C 0158 LO SPAZIO LIBERO MIN. SOTTO IL PUNTO DI CADUTA DALL ALTO SI DETERMINA DA: INDICAZIONE DEL FABBRICANTE DEL DPI UTILIZZATO + INFLESSIONE FUNE + STATURA + 1m DATA DEL PROSSIMO CONTROLLO ANNUALE INSTALLATO DA DATA DI INSTALLAZIONE CÍMKEKÉSZLET* kód TYP-21-IT *kérésre más nyelven is ÁTJÁRÓ KÖZTES ELEM CSÚSZÓSZERKEZETTEL kód AIOSZH-10 NUMERO PROGETTO: FELJÁRATI TÁBLA kód SI SODRONY kód SEIL-30 CSÚSZÓSZERKEZET kód GLEIT-10 eltávolítható kód GLEIT-13 rögzített NEM ÁTJÁRÓ MUNKAKÖTÉLZET CÍMKEKÉSZLET* SODRONY kód SEIL-30 LINEA DI ANCORAGGIO ORIZZONTALE EN 795:1996 Cl.C 0158 LO SPAZIO LIBERO MIN. SOTTO IL PUNTO DI CADUTA DALL ALTO SI DETERMINA DA: INDICAZIONE DEL FABBRICANTE DEL DPI UTILIZZATO + INFLESSIONE FUNE + STATURA + 1m DATA DEL PROSSIMO CONTROLLO ANNUALE INSTALLATO DA DATA DI INSTALLAZIONE kód TYP-21-IT *kérésre más nyelven is NUMERO PROGETTO: ÁTJÁRÓ KÖZTES ELEM, CSATLAKOZÓVAL kód KITSZH-10 FELJÁRATI TÁBLA kód SI ALLinONE-VARIO

57 VÉGELEM KÉSZLET 45 -OS ÁTJÁRÓ SAROKELEM, CSÚSZÓSZERKEZETTEL kód AIOEDLE OS ÁTJÁRÓ SAROKELEM CSÚSZÓSZERKEZETTEL kód AIOEDLE-10 kód ENDS-10 2 db/csomag VÉGELEM kód AIOEB-10 UNIVERZÁLIS SAROKELEM kód AIOEDLE-14 VÉGELEM KÉSZLET kód ENDS-10 2 db/csomag VÉGELEM kód AIOEB-10 ALLinONE-VARIO 57

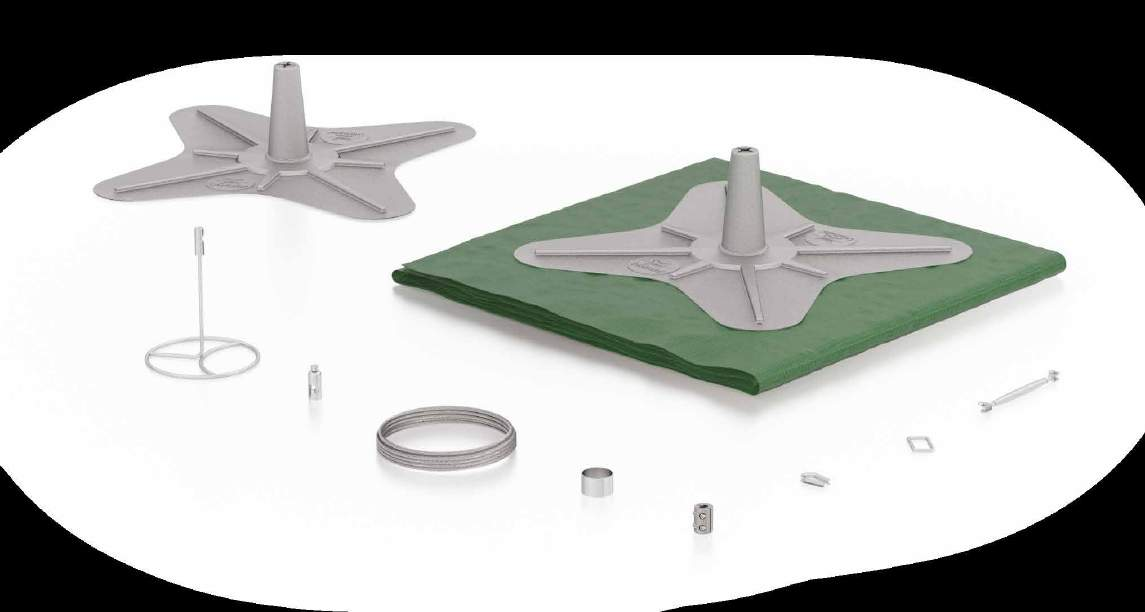

58 DIASAFE Támasztékos munkakötélzet-rendszer Rozsdamentes acél / üvegszállal megerősített műanyag (PRFV) EN 795/C:2012 CEN/TS 16415: LAPOSTETŐK Max. 5 -os dőlésszögű tetőkhöz használható GYORS TELEPÍTÉS A rendszer kevés elemből áll, így könnyen és gyorsan felszerelhető ALKALMAZÁSI TERÜLETEK Kikötés bármilyen típusú lapos tetőhöz (max. 5 -os lejtés): különösen jól használható zöldtetőkön nem fúrható tetők KIVÁLÓAN MŰKÖDIK A tartórendszerhez nem szükséges kifúrni a tetőt, így nem keletkeznek hőhidak, és sértetlen marad a tetőszerkezet vízszigetelése SOKOLDALÚ A megfelelő kiegészítők segítségével egyenes és sarkos munkakötélzetek készíthetők elő, az igényeknek megfelelően. 58 DIASAFE

59 KÓDOK INOX kód leírás db/csomag DD02 kikötő eszköz LINE 1 DD03 zuhanásgátló szőnyeg kúppal (műanyag) 1 DD04 széles kúp (műanyag) 1 DD05 rögzítőfej 1 DD06 rögzítőgyűrű 1 DD07 négyszögletes gyűrű 1 kód leírás db/csomag DD08 a sodrony fűzőlyukának átvezető eleme 1 DD09 kötélfeszítő 1 DD10 befogó 1 DD11 acélsodrony Ø8 mm (7 x 19) - DD13 dokumentáció 1 KIKÖTÉSI PONTOKKÉNT a DD02/03/04/05/06 kódszámú termékeket kell használni. Minden egyes végelemhez hozzá kell adni a DD07/08/09/10 kódszámú termékeket. FELÜLET DŐLÉSSZÖGE <5 90 ALKALMAZÁSI TERÜLET Lapostető Zöldtető GEOMETRIA kötéltengely 3000 TELEPÍTÉS sodrony műanyag védőkúp 80 kg/m 2 ballaszt, kavics vagy föld teherhordó vízszintes padló különféle típusok MŰSZAKI ADATOK max. 7,5 m max. 7,5 m max. 2,08 m DIASAFE 59

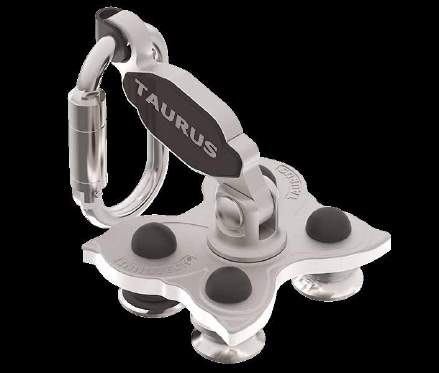

60 TAURUS Sínrendszer Rozsdamentes acél / alumínium EN 795/D:2012 CEN/TS 16415:2012 UNI VÍZSZINTES EN 353-1:2002 CNB/P/ FÜGGŐLEGES GYORS TELEPÍTÉS A sín rögzítőelemei közötti nagy tengelytávolságnak köszönhetően csak kevés rögzítési pontot kell alkalmazni a felszereléshez ALKALMAZÁSI TERÜLETEK A következő szerkezeti anyagok esetén használható: fa beton acél TELJES RENDSZER Háromféle gömbcsapágyas csúszószerkezettel kapható vízszintes, függőleges és többirányú BIZTONSÁGOS A függőleges és többirányú csúszószerkezetek automatikus fékezőelemmel vannak ellátva NEM FELTŰNŐ A sínpár kevesebb helyet foglal a tetőn, így biztosítva a minimális vizuális hatást 60 TAURUS

61 FELÜLET DŐLÉSSZÖGE <5 90 ALKALMAZÁSI TERÜLET Fa teherhordó szerkezet Beton teherhordó szerkezet Acél teherhordó szerkezet GEOMETRIA KOCSI FUTÓSÍN L TELEPÍTÉS L VÍZSZINTES = 3000 (ajánlott:2000) L FEJ FÖLÖTTI = 1500 L ERESZKEDÉS = Ø L L Vízszintes függőleges összekötő elem Vízszintes összekötő elem 2 MŰSZAKI ADATOK LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN Q Q Q Q EN 795 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Fs [kn] (1) Fd [kn] (2) Q [kn] TAUBEF* Q (1) 3 percig kifejtett statikus erő / (2) 200 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő * A TAUBEF kódokat lásd a 62. oldalon TAURUS 61

62 TAURUS MEREV MUNKAKÖTÉLZETI ELEMEK kód leírás db/csomag TAUBEF-10 síntartó 1 kód leírás db/csomag TAUBEF-20 szabályozható síntartó, homlokzatra 1 kód leírás db/csomag TAUBEF-12 négyszögletes M10 anya acélszerkezetekhez 5 kód leírás db/csomag TAUBEF-30 rögzítő sarokelem M16 1 kód leírás db/csomag TAUEA-10 fix sínlezáró nem lehet hozzáférni 1 kód leírás db/csomag TAUEA-11 mobil sínlezáró hozzá lehet férni 1 kód leírás db/csomag TAUVB-10 sínösszekötő elem 1 kód leírás db/csomag TAUVB-12 sínösszekötő elem a TAUBEF-12 alkatrészhez 2 kód leírás db/csomag TAUBEF-90 rögzítőelem lépcsőkhöz 1 kód leírás db/csomag TAUGLEIT-H-11 csúszószerkezet vízszintes és fej feletti sínhez (0 ± 5 ) 1 kód leírás db/csomag TAUGLEIT-A-30 csúszószerkezet vízszintes és függőleges sínhez 1 62 TAURUS

63 TAURUS MEREV MUNKAKÖTÉLZETI ELEMEK kód leírás db/csomag TAUGLEIT-V-20 sínes csúszószerkezet, csak függőleges használatra (90 ) 1 kód leírás L db/csomag RAIL vízszintes sín (0 ± 5 ) kód leírás L db/csomag RAIL kanyarelem a TAURUS RAIL rendszerhez, kód leírás L db/csomag RAIL kanyarelem a TAURUS RAIL rendszerhez, kód leírás L db/csomag RAIL kanyarelem a TAURUS RAIL rendszerhez, kód leírás L db/csomag RAIL kanyarelem a TAURUS RAIL rendszerhez, kód leírás L db/csomag RAIL kanyarelem a TAURUS RAIL rendszerhez, kód leírás L db/csomag RAIL kanyarelem a TAURUS RAIL rendszerhez, kód leírás L db/csomag RAIL külső sínprofilos kanyarelem, RAIL belső sínprofilos kanyarelem, kód leírás db/csomag TAUTYP-10-IT olasz nyelvű címke a vízszintes és fej feletti rendszerhez (kérésre más nyelven is) 1 TAURUS 63

64 TEMP Mobil rögzítő kötélzet Rozsdamentes acél / galvanizált alumínium / horganyzott acél EN 795 B+C VÉGELEM KÉSZLET kód TEMPENDS-10 2 db/csomag SODRONY kód SEIL-30 ÁTJÁRÓ KÖZTES TÁMASZTÉK, CSÚSZÓSZERKEZETTEL* kód TEMPSZH-10 * GLEIT-10/13 csúszószerkezet (50. oldal) SOKOLDALÚSÁG Kiválóan használható ácsmunkákhoz, homlokzatok, ipari csarnokok hidak stb. építéséhez EGYSZERŰ A rendszer gyorsan és könnyen felszerelhető ALKALMAZÁSI TERÜLETEK Rögzítés bármilyen típusú munkaterületen: beltéri munkák kültéri munkák fedett helyen végzett munkák TELJES RENDSZER Végelem-készlet, beépített energia-abszorberrel PRAKTIKUS A mobil munkakötélzet garantálja a munkások ideiglenes biztonságát a rövid időtartamú munkák során 64 TEMP

65 FELÜLET DŐLÉSSZÖGE <5 90 ALKALMAZÁSI TERÜLET Fa teherhordó szerkezet Beton teherhordó szerkezet Acél teherhordó szerkezet TELEPÍTÉS 500 mm Ø 220 mm 900 mm > 100 mm Rakja fel helyesen fel a teherhordó szerkezetre Tekerje többször körbe a tartószerkezet körül A feszítés megkezdése előtti minimális távolság A feszítő helyes szerelése kapcsán betartandó méretek MŰSZAKI ADATOK X = min. 6 m - max. 20 m X = min. 6 m - max. 20 m Q Y Q Y F TÁMASZKÖZ HOSSZA X [m] NYÍL Y [m] 1,1 1,7 2 2,5 LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN EN 795 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Fs [kn] (1) Fd [kn] (2) Q [kn] TEMPENDS (1) 3 percig kifejtett statikus erő / (2) 100 kg-nak megfelelő tömeg 2,5 m magasságágból való leesésekor kifejtett dinamikus erő TEMP 65

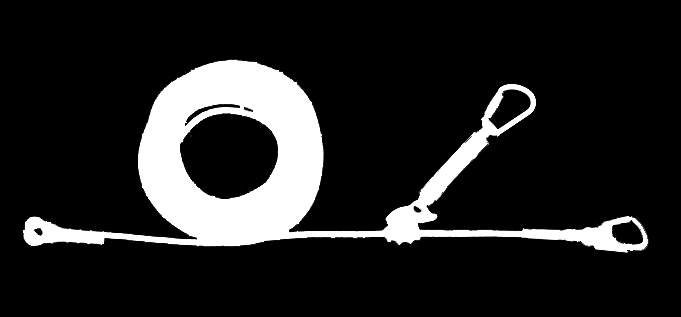

66 TEMPORANEA Mobil rögzítő kötélzet Poliészter szalagok EN 795/C:2012 CEN/TS 16415:2013 RUGALMAS A rendszer rövid időtartamú műveletekre alkalmas, max. 2 dolgozónak nyújt biztonságot CSOMAGOLÁS Racsnis feszítővel együtt A szalaghoz varrt táska egyszerűbbé teszi a rendszer szállítását kikötés csatlakozó 30 mm-es poliészter szalag csatlakozó kikötés 40 kn 21 kn* feszítő szállítótáska TELEPÍTÉS ÉS HASZNÁLAT Gyorsan felszerelhető a csatlakozó és a nagy teherbírású szalag révén KÓDOK ÉS MÉRETEK kód L [m] anyag db/csomag AS poliészter 1 TOVÁBBI TERMÉKEK típus leírás oldal 2 csatlakozó nagy teherbírású csatlakozó 40 kn szalag nagy teherbírású szalag 21 kn TEMPORANEA

67 FELÜLET DŐLÉSSZÖGE <5 90 ALKALMAZÁSI TERÜLET Fa teherhordó szerkezet Beton teherhordó szerkezet Acél teherhordó szerkezet TELEPÍTÉS max. 20 m min. 2 m max. 15 F = 150 kg F > 150 kg MŰSZAKI ADATOK X = min. 2 m - max. 20 m X = min. 2 m - max. 20 m Q Y Q Y F TÁMASZKÖZ HOSSZA X [m] NYÍL Y [m] 0,3 0,75 1,5 2,25 3 LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN EN 795:2012 CEN/TS 16415:2013 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Fs [kn] (1) Fd [kn] (2) Q [kn] AS * (1) 3 percig kifejtett statikus erő / (2) 200 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő * Terhelés: = a kikötésre ható 12 kn dinamikus erő TEMPORANEA 67

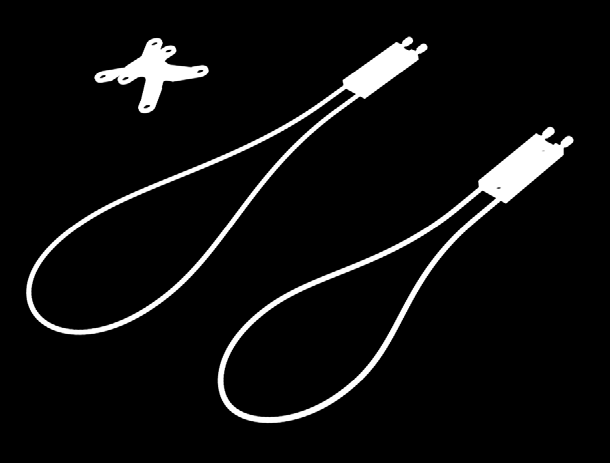

68 68

69 2. KIKÖTÉSI PONTOK 69

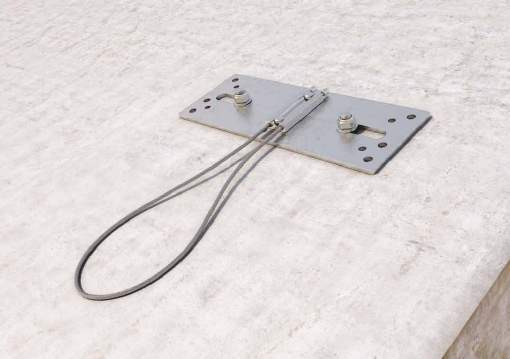

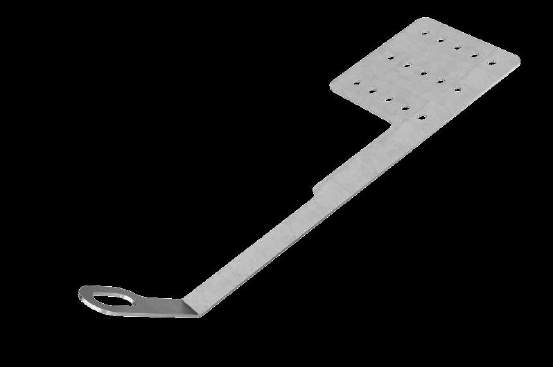

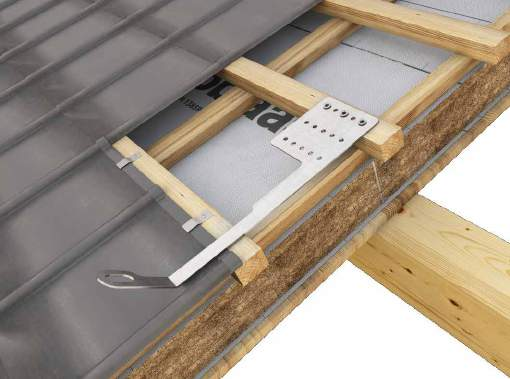

70 LOOP - LOOP XL Kikötési pont Rozsdamentes acél/alumínium EN 795/A:2012 UNI NEM FELTŰNŐ A tetőcserép alatti rögzítésnek köszönhetően rendkívül kis mértékben látható, így ideálisan használható műemlék épületek tetején SOKOLDALÚ A LOOP és LOOP XL rendszerek a KRAKEN eszközzel párosítva min. 40 mm vastag betonpadlózatra is telepíthetők FA ÉS BETON A LOOP és LOOP XL rendszerek faszerkezetekre, illetve a KRAKEN rögzítőeszköz segítségével betonra is telepíthetők EGYSZERŰ FELSZERELHETŐSÉG A kikötés igazodik bármilyen tetőprofilhoz és cseréptípushoz, így egyszerűen és gyorsan telepíthető KÓDOK ÉS MÉRETEK INOX kód L méretek anyag db/csomag LOOP rozsdamentes acél AISI316 1 LOOPXL rozsdamentes acél AISI316 1 KRAKEN* x 100 rozsdamentes acél IIA - AISI430 1 * Csavarokkal és csavaranyákkal együtt a LOOP és LOOPXL összekapcsolásához TARTOZÉKOK típus leírás oldal PALMIFIX univerzális ellenlemez LOOP - LOOP XL

71 FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Fakeret mérete: min. 100 x 100 mm Betonszerkezet vastagsága: min. 40 mm TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d rögzítés mélysége hordozó oldal 2 HBS csavar facsavarok menetes rúd + VINYLPRO kémiai rögzítőanyag M A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rögzítő elemek műszaki adatai GEOMETRIA KRAKEN LOOP - LOOP XL 36 L = 456 LOOP / L = 756 LOOP XL Ø Ø8,5 34 TELEPÍTÉS Fúrja ki a betont, és tisztítsa meg a furatokat Helyezze be a hálós tiplit Fecskendezze be a furatokba a rögzítő vegyszert Helyezze be a menetes rudakat Szerelje fel a csavaranyákat, és rögzítse a rendszert MŰSZAKI ADATOK LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN Q Q Q Q EN 795:2012 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Qs [kn] (1) Qd [kn] (2) Q [kn] LOOP LOOPXL KRAKEN Az erők és a tervezési erőhatás definícióját lásd a bevezetésben (a 24. oldalon). (1) 3 percig kifejtett statikus erő / (2) 100 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő LOOP - LOOP XL 71

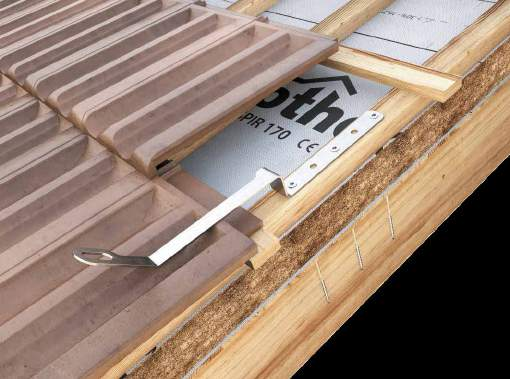

72 HOOK EVO Kikötési pont Rozsdamentes acél EN 795/A:2012 UNI NEM FELTŰNŐ A tetőcserép alatti rögzítésnek köszönhetően csak kis mértékben látszik a tetőn, ami tetszetős megjelenést eredményez BIZTONSÁGOS Egy darabból kivágva, hegesztési varratok nélkül minden irányban garantáltan ellenáll az erőknek (360 ) MINIMÁLIS KERESZTMETSZET Optimalizált arányok a min. 100 x 100 mm méretű szarufákra való biztonságos felszereléshez KÓDOK ÉS MÉRETEK INOX kód L anyag db/csomag HOOKEVO 490 rozsdamentes acél AISI430 1 RUGALMAS Gyorsan és egyszerűen telepíthető. A több furatot tartalmazó alaplemeznek köszönhetően a kikötés különféle pozíciókban szerelhető fel, a tetőcserép típusától függően 72 HOOK EVO

73 FELÜLET DŐLÉSSZÖGE FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Fakeret mérete: min. 100 x 100 mm <5 90 TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d rögzítés mélysége hordozó oldal 3 HBS csavar facsavarok A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rögzítő elemek műszaki adatai GEOMETRIA Ø Fára rögzítés esetén használjon 3 db Ø9 mm furatot MŰSZAKI ADATOK LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN Q Q EN 795:2012 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Qs [kn] (1) Qd [kn] (2) Q [kn] HOOKEVO Q Q Az erők és a tervezési erőhatás definícióját lásd a bevezetésben (a 24. oldalon). (1) 3 percig kifejtett statikus erő / (2) 100 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő HOOK EVO 73

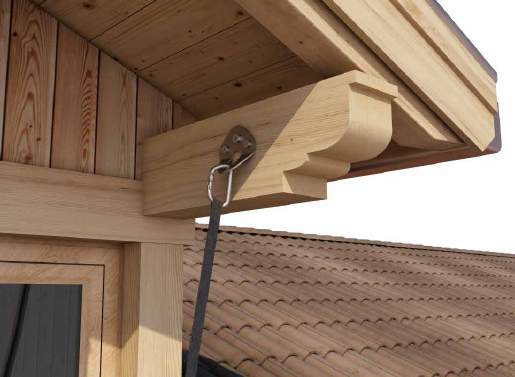

74 HOOK Kikötési pont Rozsdamentes acél EN 795 A TELJES KÖRŰ KÍNÁLAT 4 különböző magasságban kapható, így jól illeszthető bármilyen fa- vagy betontető szigetelőanyagának a vastagságához BIZTONSÁGOS Egy darabból kivágva, hegesztési varratok nélkül minden irányban garantáltan ellenáll az erőknek (360 ) ESZTÉTIKA ÉS FUNKCIÓ A tetőcserép alatti rögzítésnek köszönhetően csak kis mértékben látszik a tetőn. Min. 80 x 100 mm méretű szarufákra való biztonságos felszereléshez tervezve FA ÉS BETON A rögzítő furatok különleges elrendezésének köszönhetően az eszköz betonszerkezetekre is felszerelhető KÓDOK ÉS MÉRETEK INOX kód H anyag db/csomag HOOK20 20 rozsdamentes acél AISI HOOK50 50 rozsdamentes acél AISI HOOK rozsdamentes acél AISI HOOK rozsdamentes acél AISI TARTOZÉKOK típus leírás oldal PALMIFIX univerzális ellenlemez HOOK

75 FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Fakeret mérete: min. 80 x 100 mm Betonszerkezet vastagsága: min. 100 mm TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d rögzítés mélysége hordozó oldal 3 HBS csavar facsavarok kikötő elem, SKR csavarozható kikötő elem kikötő elem AB1 súlyos kikötő elem M menetes rúd + VINYLPRO kémiai rögzítőanyag M A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rögzítő elemek műszaki adatai GEOMETRIA HOOK20 HOOK , = H 143,6 50 = H Ø11 Ø8, HOOK100 HOOK ,6 233,6 100 = H 140 = H 2 db Ø11 mm méretű furat a betonra rögzítéshez / 3 db Ø8,5 mm méretű furat a fára rögzítéshez 96 MŰSZAKI ADATOK LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN EN 795 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS Q Q Q Q kód Qs [kn] (1) Qd [kn] (2) Q [kn] HOOK ,5 HOOK ,5 HOOK ,5 HOOK ,5 A tervezési erőhatás definícióját lásd a bevezetésben (a 24. oldalon). (1) 3 percig kifejtett statikus erő / (2) 100 kg-nak megfelelő tömeg 2,5 m magasságágból való leesésekor kifejtett dinamikus erő HOOK 75

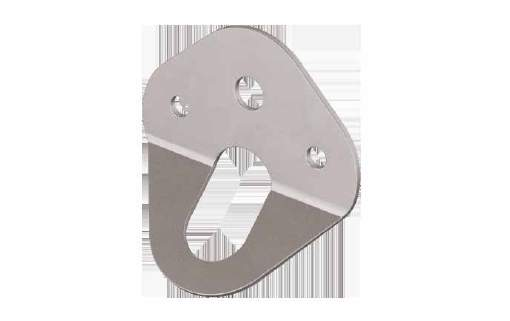

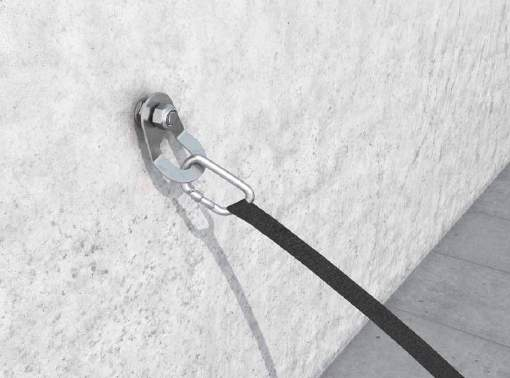

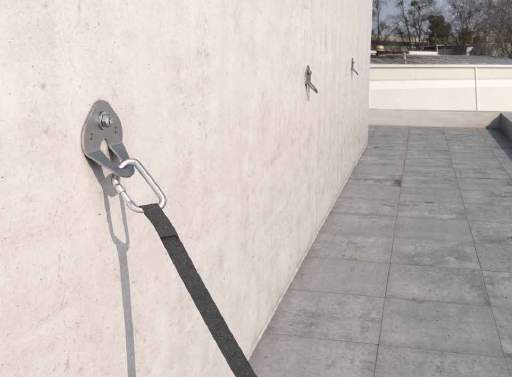

76 KITE Kikötési pont Rozsdamentes acél EN 795/A:2012 UNI PRAKTIKUS Kis súlyának és kompakt méretének köszönhetően ez az egyszerű kikötési pont gyorsan felszerelhető BIZTONSÁGOS Hegesztés nélkül, lézeres vágással készült egy darabból, ami növeli a biztonságát bármilyen felhasználás során SOKOLDALÚ Különféle helyzetekben is ideálisan használható rögzítési pontként, garantálja a dolgozó számára a biztonságos feljutást a tetőkre és teraszokra KÓDOK ÉS MÉRETEK INOX kód méretek anyag db/csomag KITE 101 x 100 rozsdamentes acél AISI430 1 UNIVERZÁLIS Rendkívül sokoldalúan használható, a funkciója bármilyen leromlása nélkül telepíthető fa, beton vagy acél szerkezetekre 76 KITE

77 FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Fakeret mérete: min. 100 x 100 mm Betonszerkezet vastagsága: min. 140 mm Acélszerkezet vastagsága: min. 5 mm TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d rögzítés mélysége hordozó oldal 2 HBS csavar + 1 VGS csavar facsavarok BEFKITE készlet KITE rögzítő készlet kikötő elem, AB1 súlyos kikötő elem M menetes rúd + VINYLPRO kémiai rögzítőanyag M csapszeg csapszeg M A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rögzítő elemek műszaki adatai GEOMETRIA Ø Ø db Ø13 mm méretű furat a betonra és acélhoz való rögzítéshez / 2 db Ø9 mm + 1 db Ø13 mm méretű furat a fára rögzítéshez MŰSZAKI ADATOK LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN Q Q Q Q Q EN 795:2012 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Qs [kn] (1) Qd [kn] (2) Q [kn] KITE Az erők és a tervezési erőhatás definícióját lásd a bevezetésben (a 24. oldalon). (1) 3 percig kifejtett statikus erő / (2) 100 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő KITE 77

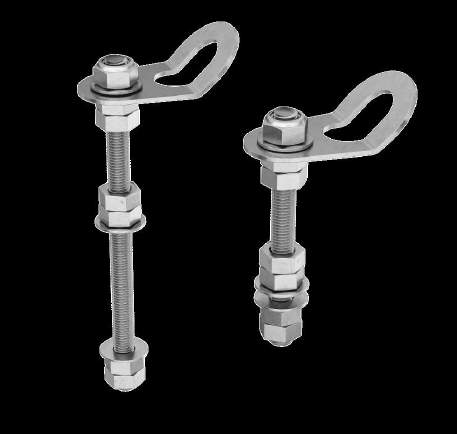

78 AOS Kikötési pont Rozsdamentes acél EN 795/A:2012 CEN/TS 16415:2013 UNI KIVÁLÓAN MŰKÖDIK A 360 -ban elforgatható karika a dolgozó teljes mozgásszabadságát teszi lehetővé a tetőn TELJES RENDSZER Praktikus készletben kapható, a telepítéshez szükséges összes csavarral és alátéttel együtt SOKOLDALÚ Különféle helyzetekben is ideálisan használható rögzítési pontként, garantálja a dolgozó számára a biztonságos feljutást a tetőkre és teraszokra UNIVERZÁLIS A menetes rúd különböző hosszúságokban kapható, így a kikötés bármilyen fa, beton vagy acélszerkezethez illeszthető KÓDOK ÉS MÉRETEK INOX kód H H hasznos anyag db/csomag AOS rozsdamentes acél AISI304 1 AOS rozsdamentes acél AISI304 1 AOS rozsdamentes acél AISI304 1 AOS rozsdamentes acél AISI304 1 AOS rozsdamentes acél AISI304 1 AOS rozsdamentes acél AISI304 1 TARTOZÉKOK típus leírás oldal PALMIFIX univerzális ellenlemez AOS

79 FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Fakeret mérete: min. 100 x 120 mm Betonszerkezet vastagsága: min. 164 mm Acélszerkezet vastagsága: min. 5 mm TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d hordozó oldal VINYLPRO kémiai rögzítőanyag M A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rögzítő elemek műszaki adatai GEOMETRIA AOS50* AOS130** AOS200 AOS300 AOS400 AOS M KIKÖTŐ KARIKA Ø * acélra való rögzítés esetén ajánlatos ** betonon való használat esetén ajánlatos, kémiai rögzítőanyaggal párosítva MŰSZAKI ADATOK LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN Q Q Q Q Q EN 795:2012 CEN/TS 16415:2013 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Qs [kn] (1) Qd [kn] (2) Q [kn] AOS Az erők és a tervezési erőhatás definícióját lásd a bevezetésben (a 24. oldalon). (1) 3 percig kifejtett statikus erő / (2) 200 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő AOS 79

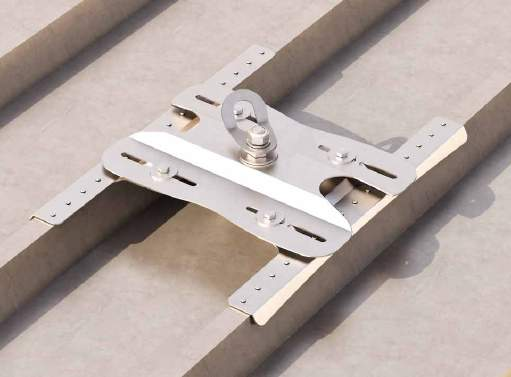

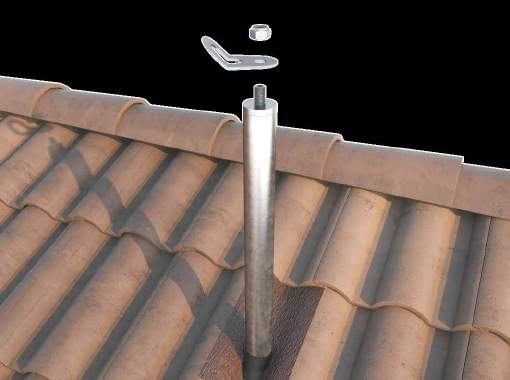

80 AOS 01 Kikötési pont Tower és Shield eszközökhöz Rozsdamentes acél EN 795/A:2012 CEN/TS 16415:2013 UNI TOWER SHIELD PRAKTIKUS A 360 -ban elforgatható karika a dolgozó teljes mozgásszabadságát teszi lehetővé a tetőn NAGY TELJESÍTMÉNYŰ Teherbírás max. 4 dolgozó, attól függően, hogy milyen rendszerre szerelik fel (TOWER vagy SHIELD) SOKOLDALÚ A következő rendszerekre szerelhető fel: Shield és Tower, Tower 22 és Tower A2 TELJES RENDSZER Praktikus készletben kapható, a telepítéshez szükséges összes csavarral és alátéttel együtt KÓDOK ÉS MÉRETEK INOX kód anyag db/csomag AOS01 rozsdamentes acél AISI AOS 01

81 AOS 01 KIKÖTŐ KARIKA ZUHANÁSGÁTLÓ TÁMASZTÉKOKHOZ, A KÖVETKEZŐKKEL PÁROSÍTVA: INOX TOWER ÉS TOWER A2 TARTÓELEM H kód H anyag db/csomag TOWER horganyzott acél S235JR 1 TOWER horganyzott acél S235JR 1 TOWER horganyzott acél S235JR 1 TOWER horganyzott acél S235JR 1 TOWERA rozsdamentes acél / AISI304 1 A rögzítőelemeket lásd a 32. oldalon TOWER 22 TARTÓELEM kód H anyag db/csomag TOWER horganyzott acél S235JR 1 A rögzítőelemeket lásd a 32. oldalon H INOX SHIELD ESZKÖZ kód B L anyag db/csomag SHIELD ,5 rozsdamentes acél / AISI304 1 A rögzítőelemeket lásd a 38. oldalon L B KIEGÉSZÍTŐK A TOWER, TOWER A2 ÉS TOWER 22 RENDSZEREKHEZ típus leírás méretek hordozó oldal TOPLATE 2.0 igazítható lemez 350 x 350 x 8 TOPLATE fix ellenlemez 150 x 150 x TOWER PEAK tetőgerinc-adapter készlet 350 x 100 x 30 TOWER SLOPE rögzítő vezetőelem-készlet a ferde tetőhöz 1200 x 100 x AOS 01 81

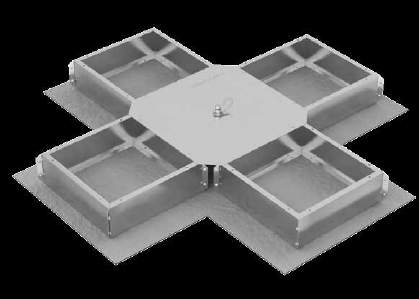

82 FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) TOWER TARTÓELEMEN: Fakeret mérete: min. 160 x 160 mm Betonszerkezet vastagsága: min. 140 mm Acélszerkezet vastagsága: min. 6 mm SHIELD ESZKÖZÖN Acél trapézlemez, vastagsága: 0,4 mm Alumínium trapézlemez, vastagsága: 0,6 mm GEOMETRIA Ø48 30 TOWER ÉS TOWER A2 TARTÓELEM TOWER 22 TARTÓELEM Ø48 30 Ø9,5 Ø15 Ø9,5 Ø SHIELD ESZKÖZ MŰSZAKI ADATOK LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN Q Q Q Q EN 795:2012 CEN/TS 16415:2013 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Qs [kn] (1) Qd [kn] (2) Mmax [knm] Q [kn] TOWER+AOS SHIELD+AOS ,5 Az erők és a tervezési erőhatás definícióját lásd a bevezetésben (a 24. oldalon). (1) 3 percig kifejtett statikus erő / (2) 200 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő 82 AOS 01

83 83

84 VARIO Kikötési pont Rozsdamentes acél EN 795 E CSOMAGOLÁS Teljes készlet: 360 -ban elforgatható karika, vízelvezető szőnyeg és szerelőcsavarok (a beton lapokat nem mellékeljük) PRAKTIKUS Max. 3 lejtésű tetőkre biztonsággal felszerelhető, nem szükséges átfúrni a tetőt NEM FELTŰNŐ Lapos zöldtetőkön a kikötőelem félig rejtve is telepíthető KIVÁLÓAN MŰKÖDIK A támasztékos rendszerhez nem szükséges kifúrni a tetőt, így nem keletkeznek hőhidak, és elkerülhető a víz beszivárgása KÓDOK ÉS MÉRETEK INOX kód méretek anyag db/csomag EAPVARIO x 1675 rozsdamentes acél IIA - AISI304 1 Fém alkatrészekből álló termék (a beton lapokat nem mellékeljük) A műszaki adatokat lásd az AIOVARIO-40 terméknél, az 52. oldalon. 84 VARIO

85 DIASAFE Támasztékos kikötési pont rozsdamentes acél / üvegszállal megerősített műanyag (PRFV) EN 795/A:2012 ZAVORRA > 80 kg/m 2 EN 795/A:2012 CEN/TS 16415:2012 ZAVORRA > 200 kg/m 2 LAPOSTETŐK Max. 5 lejtésű tetőkön használható 1 2 KIVÁLÓAN MŰKÖDIK A tartórendszerhez nem szükséges kifúrni a tetőt, így nem keletkeznek hőhidak, és sértetlen marad a tetőszerkezet vízszigetelése NEM FELTŰNŐ Az eszköz csak kis mértékben látszik a tetőn, ami tetszetős megjelenést eredményez KÓDOK ÉS MÉRETEK kód leírás db/csomag 1 2 DD01 kikötő eszköz 1 DD03 3 x 3 m zuhanásgátló szőnyeg kúppal (műanyag) 1 DD13 dokumentáció 1 INOX A műszaki adatokat lásd a 58. oldalon DIASAFE 85

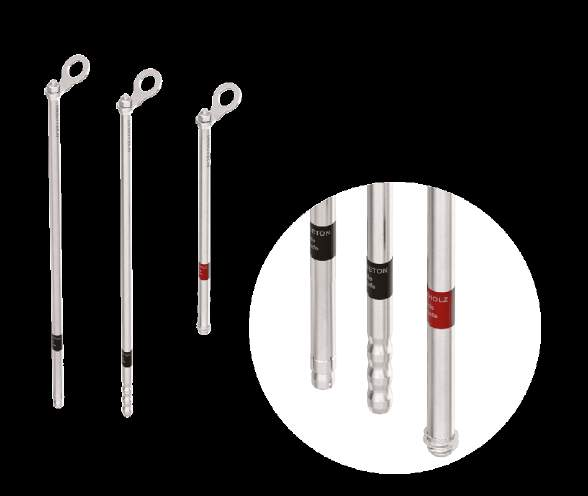

86 POINT Kikötési pont Rozsdamentes acél EN 795 A PRAKTIKUS Mind a fára, mind pedig a betonra szerelhető változat egyszerűen és gyorsan telepíthető 1 BIZTONSÁGOS A fára szerelhető változat plusz biztonsági rendszerrel van ellátva a törések esetére 2 3 KÓDOK ÉS MÉRETEK 1 POINT ESZKÖZ faszerkezetekhez INOX kód H anyag db/csomag POINT rozsdamentes acél IIA - AISI304 1 POINT rozsdamentes acél IIA - AISI304 1 POINT rozsdamentes acél IIA - AISI304 1 POINT rozsdamentes acél IIA - AISI POINT ESZKÖZ betonszerkezetekhez INOX SOKOLDALÚ A 300 és 600 mm közötti magasságnak köszönhetően alkalmazkodik a tető vastagságához TELJES KÖRŰ KÍNÁLAT Ez a kikötő eszköz fa vagy beton szerkezetekre telepíthető 3 kód H anyag db/csomag POINT rozsdamentes acél IIA - AISI304 1 POINT rozsdamentes acél IIA - AISI304 1 POINT rozsdamentes acél IIA - AISI304 1 POINT rozsdamentes acél IIA - AISI304 1 POINT ESZKÖZ betonszerkezetekhez INOX kód H anyag db/csomag POINT rozsdamentes acél IIA - AISI304 1 POINT rozsdamentes acél IIA - AISI304 1 POINT rozsdamentes acél IIA - AISI304 1 POINT rozsdamentes acél IIA - AISI POINT

87 FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Faszerkezet mérete min. 140 x 140 mm, vagy pedig min. 100 x 140 mm + min. 19 mm deszkázat. Betonszerkezet vastagsága: min. 150 mm TOVÁBBI TERMÉKEK - RÖGZÍTŐ A POINT-13 KIKÖTÉSI PONTHOZ típus leírás d hordozó oldal VINYLPRO kémiai rögzítőanyag M A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rögzítő elemek műszaki adatai GEOMETRIA POINT-11 POINT-12 POINT min. rögzítési mélység min. rögzítési mélység min. rögzítési mélység TELEPÍTÉS, POINT-12/13* * Csak a POINT-13 rögzítési pont esetében: használja a VINYLPRO kémiai rögzítőszert 40 Nm Fúrja ki a betont, A furat kitisztítása fúvással További tisztítás sörtés kefével MŰSZAKI ADATOK Rögzítés nyomatékkulccsal (190. oldal) A kikötő karika pozícionálása LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN EN Ez kikötési pont egyszerre rögzítő szerkezet és deformálható termék. Amikor terhelésnek van kitéve, akkor deformálódik, elnyelve az energiát, a rögzítő szerkezet része pedig ellenáll a kihúzóerőnek. STATIKUS ERŐ DINAMIKUS ERŐ kód Qs [kn] (1) Qd [kn] (2) POINT POINT POINT (1) 3 percig kifejtett statikus erő / (2) 100 kg-nak megfelelő tömeg 2,5 m magasságágból való leesésekor kifejtett dinamikus erő POINT 87

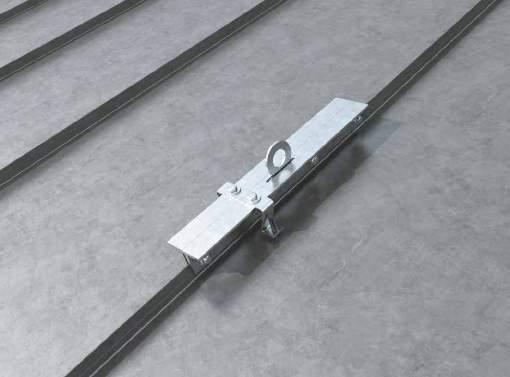

88 INDUSTRY-21 Kikötési pont Alumínium / rozsdamentes acél EN 795 A+B NEM FELTŰNŐ A kis méreteknek köszönhetően az eszköz alig látszik a tetőn PRAKTIKUS Gyorsan és egyszerűen telepíthető közvetlenül a már kész szerkezetek lemezeire MEGLÉVŐ SZERKEZETEK VÉDELME Az eszköz telepítéséhez nem kell kifúrni a fémlemezt, így megmarad a tetőszerkezet lég- és vízzárása KÓDOK ÉS MÉRETEK kód L anyag db/csomag INDUSTRY alumínium + rozsdamentes acél AISI304 1 BIZTONSÁGOS Állítható stabilizáló kengyellel van ellátva, amely megakadályozza az eszköz oldalirányú elhajlását 88 INDUSTRY-21

89 FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Korcolt acéllemez, vastagsága: 0,5 mm Korcolt alumíniumlemez, vastagsága: 0,7 mm Nem telepíthető réz tetőlemezre GEOMETRIA Ø szabályozható TELEPÍTÉS 20 Nm >1,5 m >1,5 m 20 Nm A helyes elhelyezés korcolt lemezre Minimális távolság a tető szélétől, a lemez feltépésének megelőzése érdekében A megfelelő záróerő biztosításához (anélkül, hogy a csavarok megszakadnának) a csavarokat nyomatékkulccsal kell meghúzni az erőket lásd a 190. oldalon MŰSZAKI ADATOK LABORATÓRIUMI ERŐK A TANÚSÍTÁS VIZSGÁLAT SORÁN Q Q Q Q EN 795 STATIKUS ERŐ DINAMIKUS ERŐ TERVEZÉSI ERŐHATÁS kód Qs [kn] (1) Qd [kn] (2) Q [kn] INDUSTRY ,5 10,5 (1) 3 percig kifejtett statikus erő / (2) 100 kg-nak megfelelő tömeg leesése után kifejtett dinamikus erő INDUSTRY-21 89

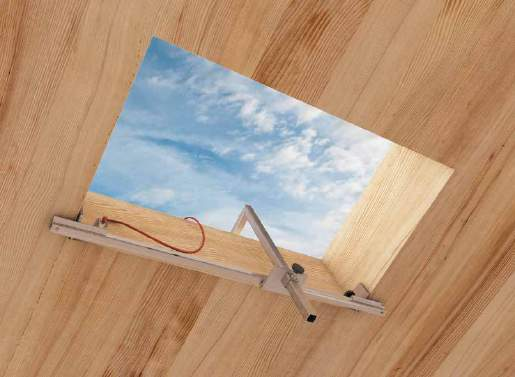

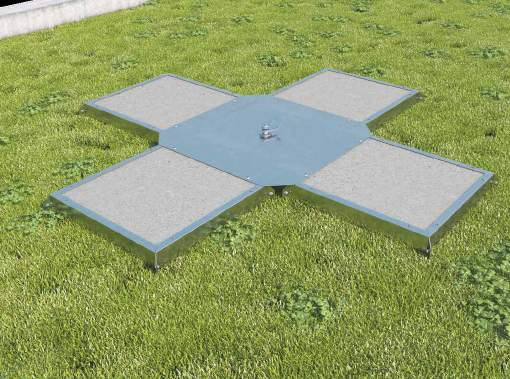

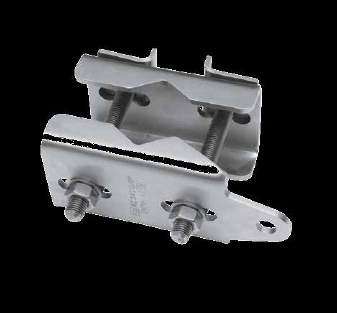

90 MOBIL KIKÖTÉS Kikötési pont Alumínium EN 795 B ELTÁVOLÍTHATÓ Egyszerűen és gyorsan szerelhető fel és le, hogy a tetőre történő ideiglenes feljutás teljesen biztonságos legyen SOKOLDALÚ Zuhanásgátló és pozícionáló eszközökkel használható KIVÁLÓAN MŰKÖDIK Ideiglenesen telepíthető ajtókra, ablakokra és lejtős felülvilágítókra, szerkezeti károsodás nélkül KÓDOK ÉS MÉRETEK kód méretek súly [kg] anyag db/csomag AS x 300 x 200 3,2 alumínium 1 ILLESZTHETŐ Teljes szabadsággal választható ki az ideiglenes telepítési pont, akár abban a helyiségben is, ahol a tetőre történő feljutási pont található 90 MOBIL KIKÖTÉS

91 FELÜLET DŐLÉSSZÖGE <5 90 ALKALMAZÁSI TERÜLET Tetőablakok és felülvilágítók Ajtók NYÍLÁSMÉRETEK rögzítő lemez kikötő gyűrű teherhordó keresztléc szabályozó csavar szabályozó lemez biztonsági végcsavar A kapcsoló keresztlécet egy ablak, ajtó stabil nyílásába vagy egy lejtős nyílásba kell szerelni, amelynek a statikus ellenállása legalább 15 kn. TELEPÍTÉS AJTÓHOZ VAGY ABLAKHOZ 1 Helyezze a kikötést az ajtóra TETŐABLAKOKHOZ 2 Helyezze az eszközt azon a környezeten kívülre, amelyben a munkát fogják végezni 3 Vigye közel a szabályozó lemezt az oldalsó felülethez, majd húzza meg 1 Helyezze a kikötő eszközt a ferde nyílásra (csak kiegészítő lemezzel együtt) 2 Helyezze az eszközt a ferde nyílás belsejébe 3 Vigye közel a szabályozó lemezt az oldalsó felülethez, majd húzza meg MOBIL KIKÖTÉS 91

92 KIKÖTÉS, UNI Kikötés acélszerkezetekhez EN 795 A b b b a a a a = mm b = mm c a b b a c a c b a = mm b = mm c = max 12 mm b c a b c a a = mm b = mm c = max 12 mm INOX Ø30-Ø90 mm kód súly [kg] anyag db/csomag AS7205 2,5 rozsdamentes acél 1 b c a = mm b = mm c = max 12 mm a KIKÖTÉS, mm Csúsztatható kikötés acélszerkezetekhez EN 795 B GALV kód súly [kg] anyag db/csomag AS7209 5,2 horganyzott acél 1 92 ACÉL KIKÖTÉS

93 KIKÖTÉS, mm Kikötés acélszerkezetekhez EN 795 B GALV kód súly [kg] anyag db/csomag AS horganyzott acél 1 KIKÖTÉS, mm Kikötés acélszerkezetekhez EN 795 B Rendkívül kis súlyának köszönhetően az eszköz jól szállítható kód súly [kg] anyag db/csomag AS8054 1,37 alumínium 1 ACÉL KIKÖTÉS 93

94 94

95 3. KOLLEKTÍV VÉDELEM 95

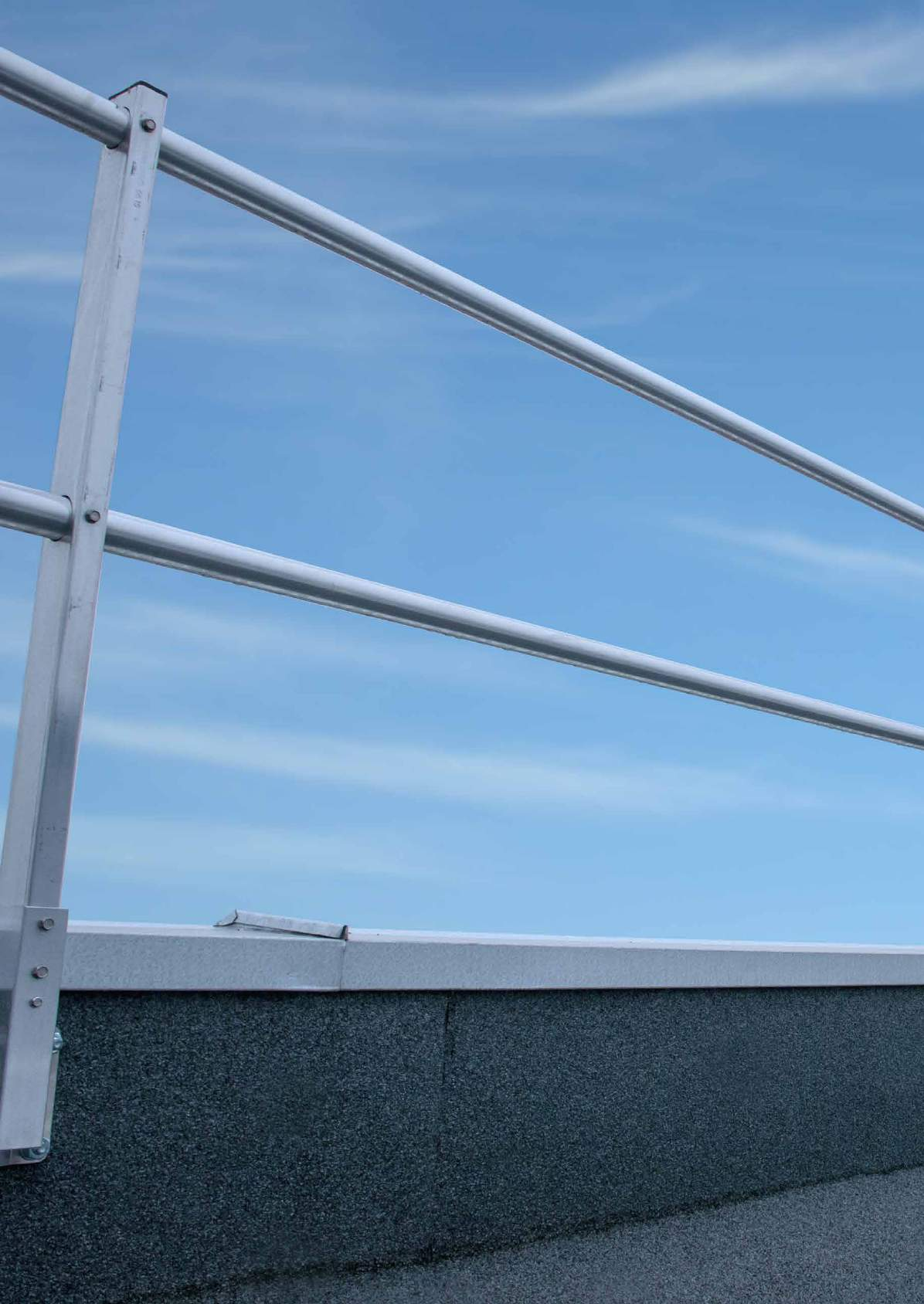

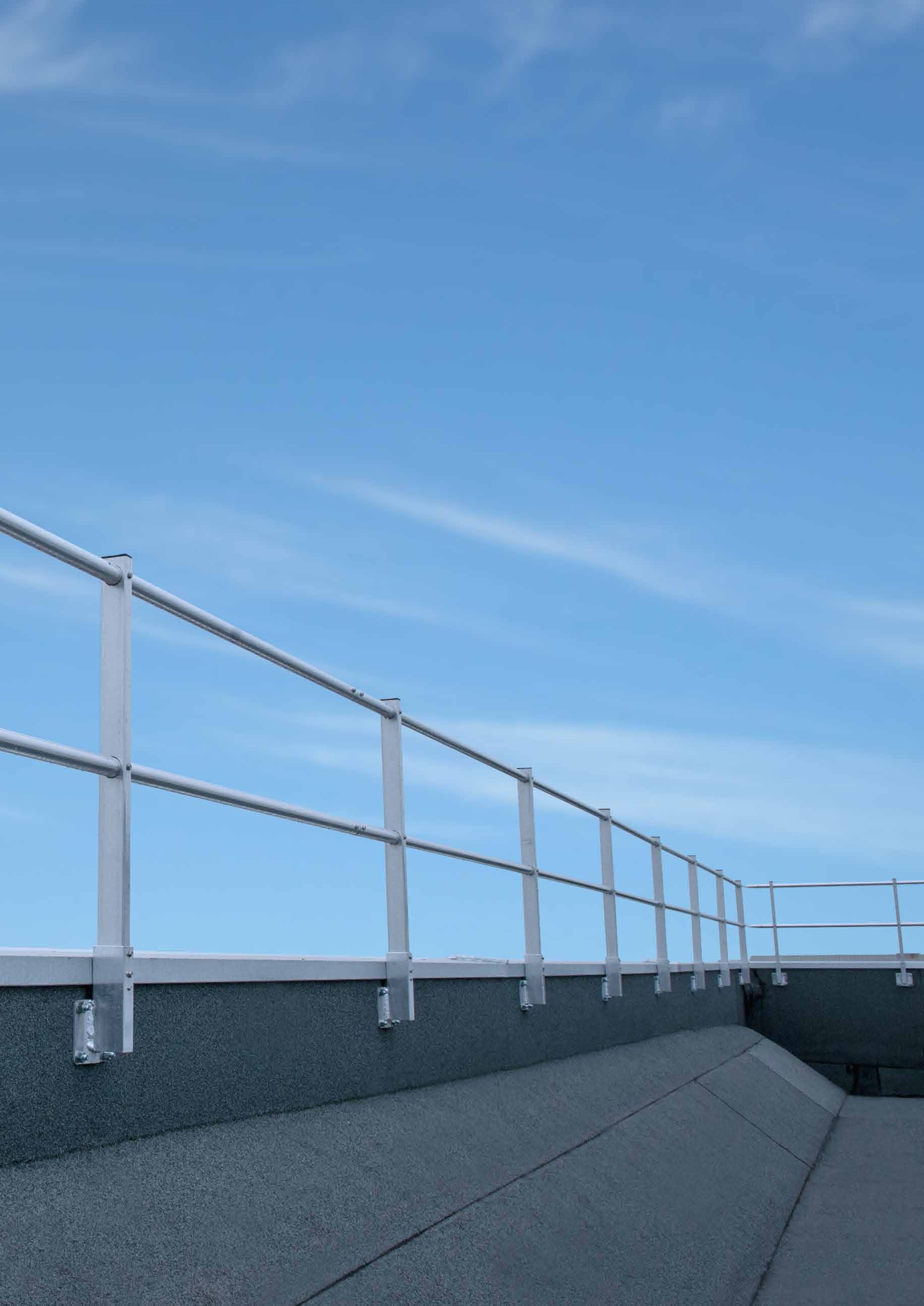

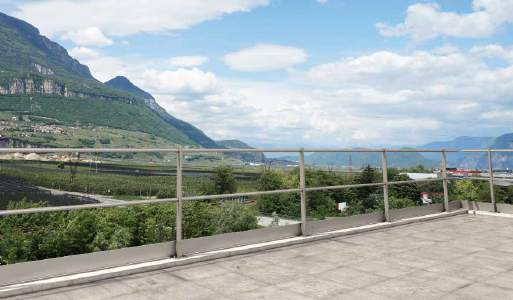

96 KOLLEKTÍV VÉDELEM - IDEIGLENES ÉS FIX A kollektív védőeszközök (DPC) az emberek egészségét és biztonságát védik. A DPC eszközök használata elsőbbséget élvez az egyéni védőeszközökkel (DPI) szemben. A munkahelyi igényeknek megfelelően különböző terméktípusok léteznek. IDEIGLENES MELLVÉDEK Olyan átmeneti intézkedések, amelyek megelőzik a magasból való lezuhanást a tetőkön végzett javítási és szerelési munkák során. Megfelelnek az EN szabvány előírásainak. ÁLLANDÓ MELLVÉDEK Tartós védelem tetőkön. A dolgozók szabadon mozoghatnak, egyéni védőfelszerelés nélkül. Ezek a termékek megfelelnek az EN és EN szabványoknak. A védelmi osztály 96

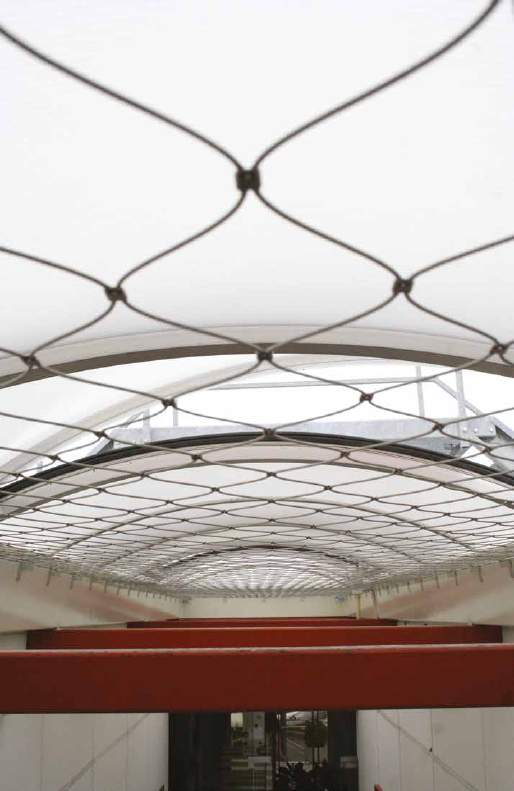

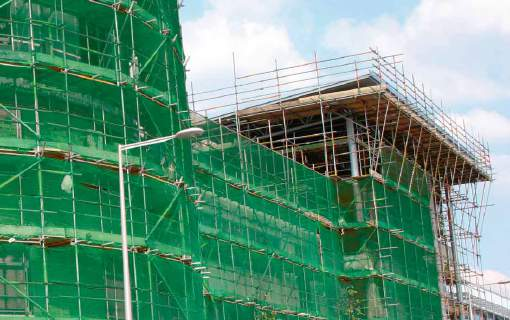

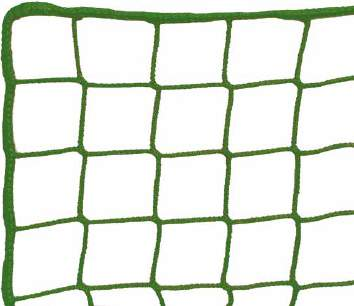

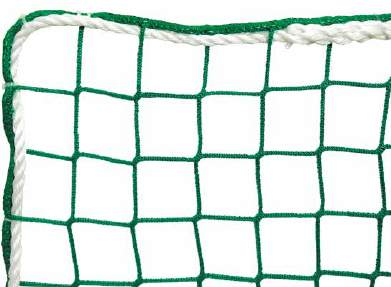

97 VÉDŐHÁLÓK VILÁGÍTÓABLAKOKHOZ Megelőzik a dolgozók leesését az épület belsejébe; ideiglenesen kerülnek felszerelésre. Megfelelnek az EN szabvány előírásainak. IDEIGLENES VÉDŐHÁLÓK Megelőzik a dolgozók leesését a magasból az építési helyszínen végzett javítási és szerelési munkák során. Szabad mozgást tesznek lehetővé, lezuhanás esetén pedig elnyelik az esési energiát. Különböző típusok léteznek: a TIPO S (vízszintes), illetve a Tipo U (függőleges). Megfelelnek az EN szabvány előírásainak. 97

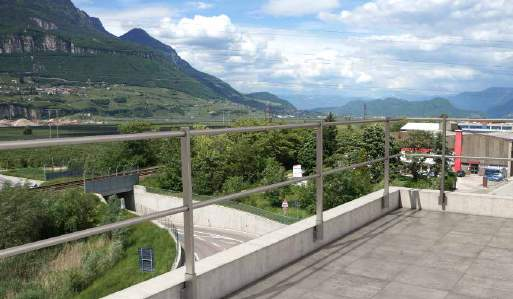

98 PARAPET Kollektív védőeszköz Alumínium tanúsítvány EN GYORS Az 1. és 2. változatot előre kifúrt rögzítő lemezzel szállítjuk; a 3. változat nem használ furatokat a tetőn 1 3 ÖSSZERAKHATÓ Moduláris rendszer, a tartozékok széles választékának köszönhetően minden tervezési követelménynek megfelel KÓDOK ÉS MÉRETEK FÜGGŐLEGES NORMÁL TÁMASZTÉK ÉS OSZLOP kód H anyag db/csomag 1 AS alumínium 1 LAPOS NORMÁL TÁMASZTÉK ÉS OSZLOP kód H anyag db/csomag 2 AS alumínium 1 NORMÁL TÁMASZTÉK ÉS OSZLOP, SÚLLYAL kód H anyag db/csomag 3 AS alumínium 1 TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d hordozó oldal AB1 súlyos kikötő elem M menetes rúd + VINYLPRO kémiai rögzítőanyag M FIX MELLVÉDEK

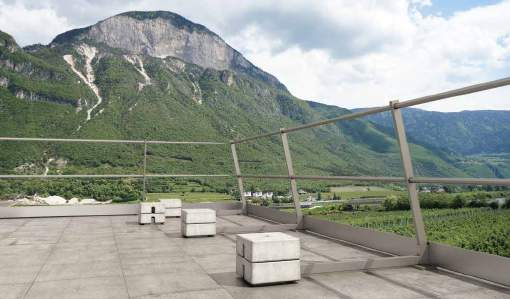

99 DÖNTÖTT PARAPET Kollektív védőeszköz Alumínium tanúsítvány EN EGYSZERŰ Könnyen szerelhető rendszer, néhány lépésben összeállítható 1 3 TETSZETŐS A tető belseje felé dől, jól illeszkedik a legkeresettebb építészeti megoldásokhoz KÓDOK ÉS MÉRETEK FÜGGŐLEGES DÖNTÖTT TÁMASZTÉK ÉS OSZLOP kód H anyag db/csomag 1 AS alumínium 1 LAPOS DÖNTÖTT TÁMASZTÉK ÉS OSZLOP kód H anyag db/csomag 2 AS alumínium 1 DÖNTÖTT TÁMASZTÉK ÉS OSZLOP, SÚLLYAL kód H anyag db/csomag 3 AS alumínium 1 TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d hordozó oldal AB1 súlyos kikötő elem M menetes rúd + VINYLPRO kémiai rögzítőanyag M FIX MELLVÉDEK 99

100 TARTOZÉKOK Fix mellvédekhez kód leírás L s oszlopoköz [m] db/csomag AS7211 alumínium korlátcső az oszlopokhoz ,5 1 AS7214 alumínium korlátcső az oszlopokhoz ,0 1 L = 6000 mm korlátcsövek is rendelhetők kód leírás db/csomag AS7221 korlátcső-összekötő, csavarokkal 1 kód leírás db/csomag AS7222 Ø40 mm záródugó a korlátcső furatának lezárására 1 kód leírás db/csomag AS7223 sarkos összekötő készlet, száras csavarral 1 kód leírás db/csomag AS7224 sarkos láblemez-összekötő készlet, csavarral 1 kód leírás db/csomag AS7225 láblemez-rögzítő kengyel az oszlopokhoz, csavarokkal FIX MELLVÉDEK

101 kód leírás db/csomag AS7226 korlátcső-tartó falakhoz, csavarokkal 1 kód leírás L H db/csomag AS7228 láblemez mellvédekhez L = 6000 mm láblemezek is rendelhetők kód leírás db/csomag AS7229 láblemez-összekötő, csavarokkal 1 kód leírás súly [kg] db/csomag AS7232 súly 22,5 1 1,5 m osztásközű oszloponként egy súly / 2 m osztásközű oszloponként két súly kód leírás L db/csomag AS7230 nyitható-zárható kapu AS7231 nyitható-zárható kapu FIX MELLVÉDEK 101

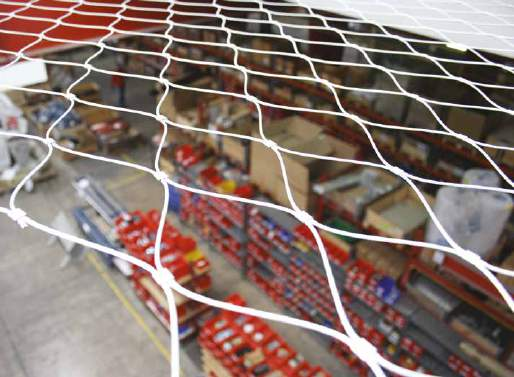

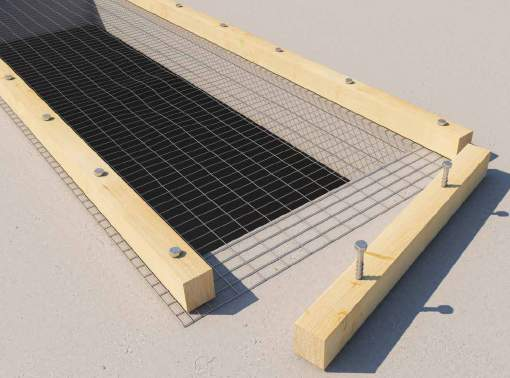

102 ROTHONET 1 Vízszintes zuhanásgátló háló Tipo Elegance - acciaio inox / Tipo Classic - polipropilene tanúsítvány EN Típus: Elegance tanúsítvány EN Típus: Classic KÖNNYEN SZERELHETŐ A sarkos és egyenes rögzítőelemek segítségével a telepítés gyorsan és egyszerűen elvégezhető. Behatolás elleni lemezt is tartalmaz SOKOLDALÚ Különböző anyagú szerkezeteken használható (fa, acél, beton) ANYAGOK Rozsdamentes acélból vagy polipropilénből készült, hogy minden körülmények között a legjobb minőség/ár arányt kínálja TETSZETŐS A hagyományos hálókhoz képest gömbölyűbb és harmonikusabb formáinak köszönhetően szebb megjelenésthe kölcsönöz a lakossági és ipari szerkezeteknek 102 ROTHONET 1

103 FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Faszerkezet szélessége: min. 100 mm Betonszerkezet vastagsága: min. 150 mm Acélszerkezet vastagsága: min. 2 mm TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d hordozó 8 x 100 csavar facsavarok 8 a csomagban megtalálható 7,5 x 60 csavar önfúró csavar betonhoz 7,5 a csomagban megtalálható 5,5 x 25 csavar önmetsző csavar acélhoz 5,5 a csomagban megtalálható A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rögzítő elemek műszaki adatai GEOMETRIA SARKOS TARTÓELEM KÖZBENSŐ TARTÓELEM Ø 8, Ø 8,5 TELEPÍTÉS < 450 mm < 450 mm < 450 mm sarokelem köztes elem A sarkos/közbenső tartóelem felszerelése A tartóelemek helyes pozícionálásához szükséges max. távolságok Jelölje be a tartóelemek helyét az útmutató szerint Rögzítse a tartóelemeket a csomagban található csavarokkal Akassza be a hálót a tartóelemekbe ROTHONET 1 103

104 ROTHONET 2 Vízszintes zuhanásgáltó háló Horganyzott acél tanúsítvány EN 15057:2006 EN 1873:2006 EN 14963:2007 ILLESZTHETŐ Különféle méretekben kapható, így ki tudja elégíteni az építési helyszínen felmerülő összes igényt KÖNNYEN SZERELHETŐ Praktikus tekercsekben kapható, ami megkönnyíti a szállítást és a telepítést EGYSZERŰ A fa- vagy fémprofilok segítségével gyorsan telepíthető MEGLÉVŐ SZERKEZETEK Kész szerkezetekre is felszerelhető, a felülvilágító leszerelése nélkül KÓDOK ÉS MÉRETEK kód H L [m] anyag db/csomag AS horganyzott acél 1 AS horganyzott acél 1 AS horganyzott acél 1 AS horganyzott acél 1 AS horganyzott acél 1 AS horganyzott acél 1 AS horganyzott acél ROTHONET 2

105 FELÜLET DŐLÉSSZÖGE <5 90 FELHASZNÁLÁSI TERÜLET (laboratóriumban tesztelt minimális méretek) Teherbíró keményfa vagy rétegelt fa szerkezetek Betonszerkezet vastagsága: min. 50 mm Acélszerkezet vastagsága: min. 3 mm TOVÁBBI TERMÉKEK - RÖGZÍTŐK típus leírás d hordozó oldal HBS csavarok facsavarok SKR kikötő elem csavarozható rögzítőelem betonhoz 7,5 168 SBS6360 önmetsző csavar fához/fémhez L = 60 mm SBS6370 önmetsző csavar fához/fémhez L = 70 mm 6,3 lásd a Facsavarok c. katalógust SBS6385 önmetsző csavar fához/fémhez L = 85 mm PF furatos pánt L = 50 m, B = 40 mm, s = 3 mm - lásd a katalógust: Lemezek és összekötő elemek fához A kézikönyvben megtalálhatók a laboratóriumban bevizsgált rothoblaas rögzítő elemek műszaki adatai GEOMETRIA 51 rögzítési zóna rögzítési zóna Két szomszédos háló csatlakozásánál legalább 1000 mm átfedésről kell gondoskodni, és meg kell kétszerezni a rögzítőelemeket. Az ilyen átfedések elején és végén az első rögzítőt 150 mm-nél kisebb távolságra kell elhelyezni az átfedés elejétől H változtatható TELEPÍTÉS Fa rögzítő léc 30 x 40 mm / acél sarokelem 30 x 30 x 3 mm / acélprofil 30 x 3 mm MEGOLDÁS A MEGOLDÁS B MEGOLDÁS C > 50 > 50 B A C A rögzítőelem minimális távolsága a szerkezet szélétől H szabad nyílásméret rögzítési séma A - C B A - C B A - C B A - C B A - C B A - C B A - C B rögzítési tengelytávolság A háló két lezárási végén meg kell növelni a rögzítőelemek számát (legalább 3 db plusz rögzítőelem). ROTHONET 2 105

106 TÜV geprüfte Sicherheit MUNKAKÖTÉLZET KIKÖTÉSI PONTOK KOLLEKTÍV VÉDELEM EGYÉNI VÉDŐFELSZERELÉSEK TETŐ- ÉS FALILÉTRÁK RÖGZÍTŐK ZUHANÁSGÁTLÓ HÁLÓ Vízszintes zuhanásgátló védőháló Polipropilén - S típus tanúsítvány EN Rheinland Product Safety PRAKTIKUS Csak korlátozott számú rögzítőelemet igényel (maximális távolság a kikötések között: 2,5 m) MODULOS FELÉPÍTÉSŰ Különböző hálók is egyesíthetők a nagyobb terek lefedése érdekében KÓDOK ÉS MÉRETEK kód méretek [m] hálószem Ø zsinór súly [kg] db/csomag AS x ,4 1 AS x ,7 1 AS x ,9 1 AS6030 7,5 x ,7 1 Minden rögzítési pontnak min. 6 kn terhelést kell elviselnie TARTOZÉKOK kód leírás Ø AS6050 rögzítő zsinór 14 méterben rendelhető AS6060 összevarró zsinór 6 méterben rendelhető 106 ZUHANÁSGÁTLÓ HÁLÓ

107 TÜV geprüfte Sicherheit MUNKAKÖTÉLZET KIKÖTÉSI PONTOK KOLLEKTÍV VÉDELEM EGYÉNI VÉDŐFELSZERELÉSEK TETŐ- ÉS FALILÉTRÁK RÖGZÍTŐK ZUHANÁSGÁTLÓ HÁLÓ Oldalsó védőháló Polipropilén - U típus tanúsítvány EN Rheinland Product Safety BIZTONSÁGOS Élvédő rendszer tetőkön vagy állványokon KIVÁLÓAN MŰKÖDIK A telepítéshez elegendő ráhúzni az egyes hálószemeket az állvány csövére, de használni lehet az (opcionális) rögzítő pántokat is KÓDOK ÉS MÉRETEK kód méretek [m] hálószem Ø zsinór súly [kg] db/csomag AS x ,5 1 TARTOZÉKOK kód leírás L osztásköz AS6045 rögzítő pánt ZUHANÁSGÁTLÓ HÁLÓ 107

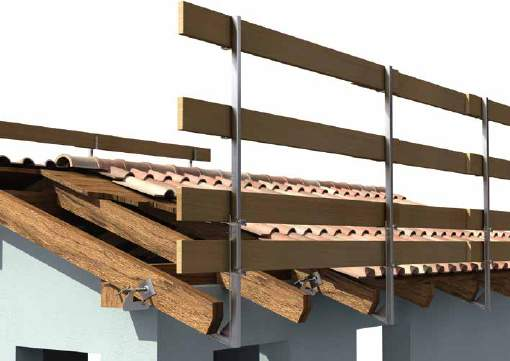

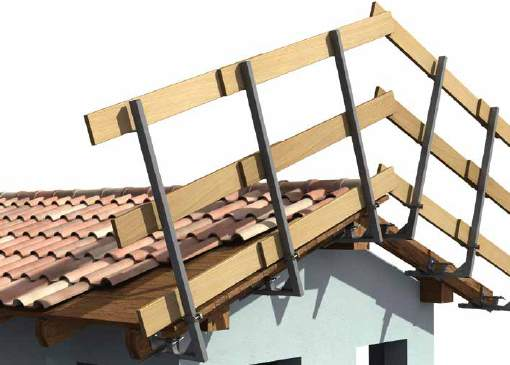

108 MELLVÉD 1 Ideiglenes, 10 -nál nem nagyobb lejtés esetén tanúsítvány: A OSZTÁLY EN és 200 mm közötti vastagságú fagerendákhoz használható A támasztékok közötti max. javasolt távolság 1,5 méter GALV kód anyag fok súly [kg] db/csomag AS1005 horganyzott acél 90 7,8 1 MELLVÉD 2 Ideiglenes, 20 -nál nem nagyobb lejtés esetén tanúsítvány: B OSZTÁLY EN és 200 mm közötti vastagságú fagerendákhoz használható A támasztékok közötti max. javasolt távolság 1,5 méter GALV kód anyag fok súly [kg] db/csomag AS1010 horganyzott acél MOBIL MELLVÉDEK

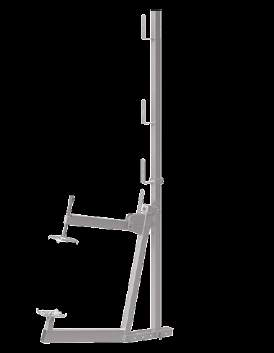

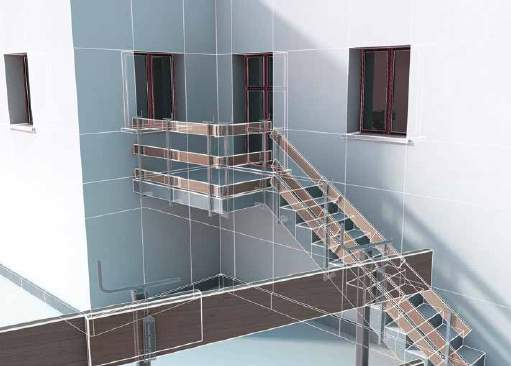

109 MELLVÉD 3 Univerzális, billenővel tanúsítvány: A OSZTÁLY EN Lépcsőkön használható Max. 10 -os lejtésű tetőkön is használható GALV kód anyag súly [kg] db/csomag AS1050 horganyzott acél 4,7 1 DÖNTHETŐ PARAPET Átmeneti védelem, 30 -nál nem nagyobb lejtés esetén tanúsítvány: B OSZTÁLY EN A bilincs mm között nyitható A támasztékok közötti javasolt távolság 1,4 1,5 méter PÁRHUZAMOS SZÁRÚ HASZNÁLAT NYITOTT SZÁRAS HASZNÁLAT kód anyag súly [kg] db/csomag AS7158 horganyzott acél 11,2 1 GALV 370 mm 500 mm MOBIL MELLVÉDEK 109

110 110

111 4. EGYÉNI VÉDŐFELSZERELÉSEK 111

112 EGYÉNI VÉDŐFELSZERELÉSEK Ha a kollektív védelmi rendszerek nem elégségesek vagy nem alkalmazhatók, akkor az egyéni védőfelszereléseket (DPI) kell használni a megtartás, a megfelelő munkaállás, a visszajuttatás vagy a leesésgátlás érdekében. A zuhanásgátló egyéni védőfelszerelés részei: egy hevederzet, egy közbülső elem (kötél) és a csatlakozó, valamint a felszerelés használatához szükség van egy hozzáférhető és biztonságos kikötési pontra. MEGTARTÓ KÖTELEK LEESÉSVÉDELEM VEZETETT TÍPUSÚ HEVEDERZET ERESZKEDŐ ESZKÖZÖK VÉDŐSISAKOK BLOKKOLÓK VISSZAHÚZHATÓ SZERKEZETEK CSATLAKOZÓK DPI KÉSZLET SZALAGOK ZSINÓROK ENERGIA- ELNYELŐVEL 112

113 HEVEDEREK A munkaállási és zuhanásgátló hevederzetek mindenféle helyzetben lehetővé teszik a magasban való munkavégzést. Annak érdekében, hogy a munkás biztonságban dolgozhasson, ezek az eszközök általában egy vagy több csatlakozó ponttal rendelkeznek: hasi, oldalsó, mellkasi és háti. HASI ÉS OLDALSÓ CSATLAKOZÓ PONTOK A pontok a pántok szintjén adják át a terhelést, hogy a munkás felfüggesztés közben kényelmesen tudjon dolgozni a lábán állva, miközben a teher eloszlik az öv és a combvédő között. CSATLAKOZÓ PONTOK A MELLRÉSZEN ÉS HÁTON Csatlakoztatható hozzájuk egy zuhanásgátló rendszer, amely stabil és megnyugtató pozíciót biztosít a munkásnak a magasból való leesés után. ELÖLNÉZET HÁTULNÉZET Automata igazító csatok Hasi pozícionáló gyűrű CE EN 813 Oldalsó pozícionáló gyűrűk CE EN 358 Zuhanásgátló mellkasi gyűrű (A) CE EN 361 Automata igazító csatok Ergonómikus párnázott combvédő Anyagtartó gyűrűk Szellőzés Lélegző öv Magasságállító Zuhanásgátló háti gyűrű (A) CE EN

114 A FELSZERELÉS ÁPOLÁSA ÉS KARBANTARTÁSA A felhasználó biztonsága szempontjából elengedhetetlen fontosságú a felszerelés ápolása és karbantartása. A vágások, horzsolások, égések és egyéb kopásra utaló jelek lerontják a felszerelés biztonságát: az eszköz károsodása veszélyeztetheti a helyes működést és balesetet okozhat, amely viszont a hatékony megelőző ellenőrzésekkel elkerülhető. TEXTIL ESZKÖZÖK VÁGÁSOK Egy 2 mm nagyságú vágás akár 40%kal is csökkentheti a szövet ellenállását KOPÁSOK A textil alkatrészeken jelentkező kopásoknak ugyanaz a hatása, mint a vágásnak, ha kibomlanak tőlük a szövetszálak. ULTRAIBOLYA FÉNY OKOZTA ÖREGEDÉS A napfény és a hegesztési fény károsíthatja a textil részeket. VARRATOK Minden használat előtt nagyon fontos ellenőrizni, hogy nincsenek-e kibomlott, szakadt, kopott vagy hiányzó szálak. ÉGÉSEK A hőforrások, illetve a vegyszerekkel vagy maró hatású anyagokkal való érintkezés okozza. A nejlon különösen hajlamos a sérülésre, ha savakkal érintkezik, a poliészter pedig a lúgokra érzékeny. MECHANIKAI ESZKÖZÖK KOPÁSRA UTALÓ JELEK Az eszköz gyakori használata esetén hamarabb bekövetkezhet az elhasználódás. Az ellenőrzések gyakorisága tehát legyen egyenesen arányos a használati gyakorisággal. LAZA ALKATRÉSZEK Minden használat előtt ellenőrizni kell az eszköz hibátlanságát (a csavarok meg vannak-e húzva, nincsenek-e szakadásra utaló jelek stb.). ELLENŐRZÉS ÉS FELÜLVIZSGÁLAT ALAKVÁLTOZÁS A túl nagy terhek, illetve a helytelen használat következtében megváltozhat az eszköz alakja, illetve akár el is törhet az eszköz. KORRÓZIÓ ÉS OXIDÁCIÓ Tároláskor a védőeszközt óvni kell a nedvességtől és az időjárási hatásoktól, nehogy leromoljon a működőképessége. Minden egyéni védőeszközt, a használat előtti és utáni szokásos ellenőrzésen túl, legalább 12 havonta egyszer ellenőriztetni kell szakemberrel. A Rothoblaas vállalat el tudja végezni az ilyen éves felülvizsgálatot, az ellenőrzés tényét pedig az egyes termékekhez mellékelt DPI füzetben dokumentálja. APPROVED 114

115 MŰKÖDÉSI TERHELÉS A magasban való munkavégzés során a használt a dolgozó köteles ellenőrizni a felszerelés alkalmasságát, illetve meghatározni a legnagyobb teherbírását. TERHELÉSI VÁLTOZÓK Ha függesztett munkák végzésére használják a biztonsági eszközöket, akkor érdemes mindig szem előtt tartani a terhelési változókat, amint az alábbi ábrán látható. Minél nagyobb az összekötő elemek közötti szög, annál nagyobb a működési terhelés. 580 kgf 60 o 580 kgf 120 o 165 o 1000 kgf 1000 kgf 3830 kgf 3830 kgf 1000 kgf 1000 kgf 1000 kgf 1. HELYZET Kisebb szög esetén a terhelés az előírt határok között van (ideális helyzet). 2. HELYZET Nagyobb szög esetén megnövekszik a terhelés (figyelni kell az alkalmazott összekötő elemre). 3. HELYZET Ha folyamatosan igen nagy a szög, akkor túlterhelés léphet fel. SZAKADÁSI TERHELÉS A kikötő elemek különböző konfigurációi szerint különböző értékeket kapunk a szakítóterhelésre. Ezt a szempontot is a munkásnak kell a saját belátása szerint figyelembe vennie, hiszen a művelet típusától függően ő választja ki a legmegfelelőbb telepítést. 16 kn 2 x 22 kn 8 kn 16 kn 2 x 22 kn 115

116 A MAGASBAN VÉGZETT MUNKA ÁLTALÁNOS ALAPELVEI Különböző technikák léteznek a kötélen való munkavégzéssel kapcsolatban. A helyes munkavégzési technika kiválasztása függ az elvégzendő munkafeladat céljától. A dolgozó az elvégzendő munkától függően fogja kiválasztani a legmegfelelőbb egyéni védőfelszerelést. MEGTARTÁS Ez a technika megakadályozza, hogy a dolgozó zuhanásveszélyes területekre tévedhessen (póráz-elv): zsinór + munkaállási hevederzet (a zsinór hossza megakadályozza, hogy a munkás bejusson a leesési zónába). ZUHANÁSVÉDELEM A LEESÉSBŐL SZÁRMAZÓ VESZÉLYEK MEGELŐZÉSE A zuhanás-megállító rendszer feladatai: a zuhanás megállításához szükséges távolság csökkentése a zuhanási energia elnyelése, hogy korlátozza az emberi testnek átadott megállítási erőt az áldozat megfelelő helyzetben tartása, amelyben az inert felfüggesztés hatásai csak korlátozott mértékben jelentkeznek. ÜTKÖZÉS EGY AKADÁLLYAL VAGY A TALAJJAL Biztosítani kell a szükséges szabad esésteret Ez a távolság az a szükséges szabad tér a dolgozó alatt, amely megakadályozza, hogy zuhanáskor bármilyen akadályba ütközzön. az energia-elnyelő zsinórok hossza nem haladhatja meg a két métert a zuhanási magasságot mindig a lehető legkisebbre kell csökkenteni a szabad eséstér kiszámítása függ az alkalmazott rendszertől A zsinór hossza + karabinerek Az energia-elnyelő max. megnyúlása = 1,75 m A hevederzet kikötési pontja és a dolgozó lába közötti távolság = 1,5 m Minimális távolság a dolgozó lábai és a talaj között = 1 m MINIMÁLISAN ELŐÍRT SZABAD ESÉSTÉR 116

117 TÚL NAGY MEGÁLLÍTÁSI ERŐ Zuhanáskor a munkásnak semmiképpen nem szabad 6 kn-nál nagyobb megállítási erőt elszenvednie. Két lehetőség van: gondoskodnak arról, hogy a zsinórok állandóan a kikötési pontokon nyugodjanak a fej szintje felett, hogy minimalizálják a zuhanási magasságot és az általa generált megállítási erők nagyságát ha nem lehet korlátozni a zuhanást, akkor erőcsillapításról kell gondoskodni az energia-elnyelésre leggyakrabban használ egyéni védőeszközök segítségével (energia-elnyelők és dinamikus kötélrendszerek) FALL FACTOR 0 FALL FACTOR 1 FALL FACTOR 2 max 0,5 m AZ INERT FELFÜGGESZTÉS Lezuhanás esetén a megállító rendszer képes minimalizálni a nehézségi erő hatását az embere testre. Ennek ellenére a leesés gyakran komoly következményekkel jár. A bármilyen hevederzetben történő inert felfüggesztés súlyos fiziológiai zavarokat okozhat Ezek a zavarok abban az esetben lépnek fel, ha a hosszabb ideig függő személy öntudatlan, és így nem képes időről időre önállóan változtatni a heveredzet alátámasztási pontjait. A brigádokat ki kell képezni az eszméletlen vagy önmagán segíteni képtelen dolgozó megsegítésére. MUNKAVÉGZÉSI HELYZET Olyan munkatechnika, amely révén a dolgozó a saját védőeszközeit megfeszítve tud dolgozni, miközben a keze szabadon marad: ha a leesés veszélye a nullával egyenlő: hevederzet és pozícionáló kötél he fennáll a leesés veszélye: hevederzet, valamint pozícionáló és zuhanásgátló kötél. 117

118 EURÓPAI SZABVÁNYOK Az egyéni védőeszközök három kategóriába sorolhatók: első, második és harmadik. Az első két kategóriába tartozó eszközök az olyan munkavállalókat védik, akik alacsony és közepes kockázatú feladatokat hajtanak végre, míg a harmadik kategóriában az életmentő eszközök találhatók, amelynek célja, hogy kivédjék a halál kockázatát. A 81/2008. sz. rendelet 77. cikkelye értelmében az ilyen eszközöket használó dolgozóknak specializációs tanfolyamokat kell elvégezniük. Az alábbi lista az egyéni védőeszközökre vonatkozó főbb európai irányelveket sorolja fel. UNI EN 341:1993 Ereszkedőeszközök UNI EN 353-1:2003 Merev rögzítő kötélzet UNI EN 353-2:2003 Rugalmas rögzítő kötélzet UNI EN 354:2003 Kötelek UNI EN 355:2003 Energiaelnyelők UNI EN 358:2001 Övek a munkahelyzet beállítására és kötelek UNI EN 360:2003 Visszahúzható eszközök UNI EN 361:2003 Teljes testhevederzet UNI EN 362:2005 Csatlakozók UNI EN 363:2003 Lezuhanásgátló rendszerek UNI EN 364:1993 Vizsgálati módszerek UNI EN 365:2003 Általános követelmények a használati utasításokal és a jelölésekkel kapcsolatban UNI EN 12841:2007 Két köteles megközelítési kötélrendszerek 118

119 ZÁRT TEREK Zárt térnek tekintendő minden olyan korlátozott környezet, ahol bizonyos anyagok jelenléte, illetve a veszélyes körülmények miatt nagyon magas a halál vagy a súlyos sérülés kockázata (pl. oxigénhiány). A zárt terek könnyen azonosíthatók a csökkent méretű nyílások megléte alapján, mint például: tartályok silók reaktorként használt tartályok zárt vízelvezető rendszerek csatornahálózatok nyitott ciszternák medencék égésterek kemencék belsejében csővezetékek elégtelen szellőzésű vagy szellőzés nélküli környezetek ZÁRT TEREKHEZ KAPCSOLÓDÓ VESZÉLYEK A zárt terekben különféle kritikus helyzetek fordulhatnak elő Az ok gyakran a következőkre vezethető vissza: OXIGÉNHIÁNY MAGAS PORKONCENTRÁCIÓK ANYAGMARADVÁNYOK CISZTERNÁKBAN ÉS TARTÁLYOKBAN GÁZOK, FÜSTÖK VAGY MÉRGEZŐ FÜSTÖK TŰZ ÉS ROBBANÁS MAGAS HŐMÉRSÉKLET FOLYADÉKOK, VAGY SZILÁRD ANYAGOK TÖRVÉNYI ELŐÍRÁSOK A munkavállalók biztonságát garantáló intézkedések meghozása érdekében megfelelő módon ki kell értékelni a végzendő tevékenységhez kapcsolódó kockázatokat. A zárt terekben való műveletek esetében ez magában foglalja a veszélyek azonosítását, a kockázatok kiértékelését és a meghozandó elővigyázatossági intézkedések azonosítását. A helyes kiértékeléshez a következőket kell megfontolni: a tevékenység típusát a munkakörnyezet típusát a használandó anyagokat és berendezéseket a dolgozók alkalmasságát a vészhelyzeti beavatkozás során alkalmazandó megoldásokat. 119

120 PROTECTOR EVO Védősisak magasban való, építési és ipari munkavégzéshez Polikarbonát tanúsítvány EN 397 szellőző nyílás egyszerű beállítás PRAKTIKUS Rendkívül könnyű, hogy kényelmesen lehessen viselni munka közben mosható bélés BIZTONSÁGOS Kialakításának köszönhetően az állvédő 15 és 25 kg közötti ütés esetén szétkapcsol KÓDOK ÉS MÉRETEK kód méret sisakhéj anyaga súly [g] db/csomag AS3018 egy méretben polikarbonát A sisak kérésre megrendelhető különböző színekben, illetve egyedi vállalati logóval is TARTOZÉKOK kód leírás db/csomag 1 AS7091 átlátszó szemellenző 1 2 AS7092 fekete szemellenző 1 3 AS2230 fülvédő SNR 26 db 1 4 AS7039 adapter fülvédőhöz 1 5 AS7093 fekete színű csere bélés 1 6 AS7067 csere fejpánt SISAK

121 121

122 PROFI KÉSZLET kód leírás db/csomag AS AS3000 MASTER m/l 1 AS3050 ROPE I (10 m) 1 AS3025 ARRESTER 1 AS3018 PROTECTOR EVO 1 RSBAG zsák 1 BASE KÉSZLET kód leírás db/csomag AS AS3200 NEOS egyetlen méretű 1 AS4510 LINOSTOP II (10 m) 1 RBBAG hátizsák 1 RSBAG + RBBAG Vízálló zsák és hátizsák Emelőfüllel Vízálló zsák, belső irattartó zsebbel 1 2 kód súly [g] kapacitás [l] magasság db/csomag 1 2 RSBAG RBBAG , DPI KÉSZLET

123 RESCUE KÉSZLET A felfüggesztési mentéshez kód leírás db/csomag AS RSBAG zsák 1 AS3075 BAND (L = 1200 mm) 1 AS3076 BAND (L = 1800 mm) 1 AS7122 ROPE (30 m) 1 AS3092 ASCEND LEFT 1 AS3093 ASCEND RIGHT 1 AS3100 ereszkedőeszköz 1 AS3057 CARABINER 2 5 AS7043 kábelvágó olló 1 AS7242 alumínium csiga dupla szíjtárcsával 2 PLATFORM KÉSZLET Platformokon végzendő munkákhoz kód leírás db/csomag AS RSBAG zsák 1 AS3018 PROTECTOR EVO 1 AS4550 P32 PRO m/xl 1 AS3140 PLATROPE 1 DPI KÉSZLET 123

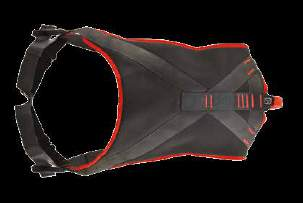

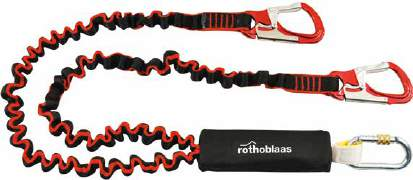

124 PANTHER Zuhanásgátló hevederzet tanúsítvány EN 361 tanúsítvány EN 1277/A Két csatlakozási pont: mellrészen és háton A gyorcsatlakozóknak köszönhetően egyszerűen és gyorsan felvehető kód combvédő méret súly [g] db/csomag AS3210 nyitható egy méretben MASTER Munkaállási és zuhanásgátló hevederzet tanúsítvány EN 361 tanúsítvány EN 358 tanúsítvány EN 813 tanúsítvány EN 1277/A Öt csatlakozási pont: mellrészen, háton, hason és kétoldalt Légáteresztő derékrész szalag és bélelt vállrész Két szerszámtartó fémkarika kód méret súly [g] db/csomag AS3000 M/L AS3001 XL P-71E Munkaállási és zuhanásgátló hevederzet tanúsítvány EN 361 tanúsítvány EN 358 tanúsítvány EN 813 Öt csatlakozási pont: mellrészen, háton, hason és kétoldalt Teljesen állítható kód méret súly [g] db/csomag AS7195 M/XL HEVEDEREK

125 P-60 Munkaállási és zuhanásgátló hevederzet tanúsítvány EN 361 tanúsítvány EN 358 Négy csatlakozási pont: mellrészen, háton és kétoldalt Egyszerűen felvehető kód méret súly [g] db/csomag AS4553 M/XL P32 PRO Zuhanásgátló hevederzet tanúsítvány EN 361 Két csatlakozási pont: mellrészen és háton A gyorcsatlakozóknak köszönhetően egyszerűen és gyorsan felvehető kód combvédő méret súly [g] db/csomag AS4550 nyitható M/XL NEOS Zuhanásgátló hevederzet tanúsítvány EN 361 Két csatlakozási pont: mellrészen és háton Nagyon könnyű kód méret súly [g] db/csomag AS3200 egy méretben HEVEDEREK 125

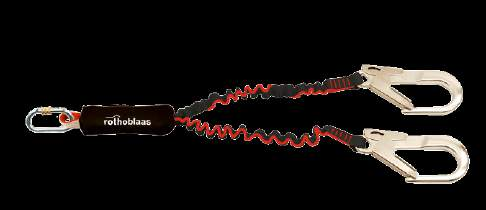

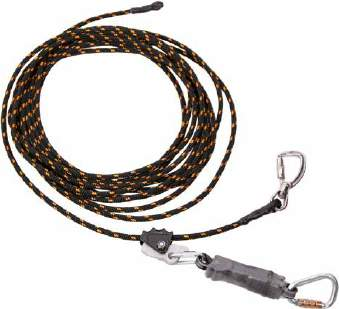

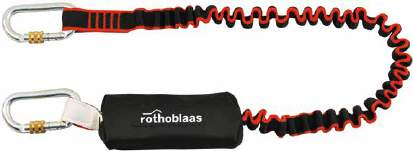

126 SICUROPE Egykarú zuhanásgátló kötél energiaelnyelő egységgel tanúsítvány EN 355 Két acélgyűrűs csatlakozóval A rugalmas szalagnak köszönhetően kényelmesebb vele dolgozni kód L [m] súly [g] db/csomag AS3040 1, AS DOUBLE SICUROPE Kétkarú zuhanásgátló kötél energiaelnyelő egységgel tanúsítvány EN 355 Két biztonsági füles alumínium csatlakozóval, és egy acélgyűrűs csatlakozóval A rugalmas szalagoknak köszönhetően kényelmesebb vele dolgozni kód L [m] súly [g] db/csomag AS3030 1, AS SCAFFOLD DUO Kétkarú zuhanásgátló kötél energiaelnyelő egységgel tanúsítvány EN 355 Két nagynyílású alumínium csatlakozóval (56 mm), és egy acélgyűrűs csatlakozóval A rugalmas szalagoknak köszönhetően kényelmesebb vele dolgozni kód L [m] súly [g] db/csomag AS3035 1, KIKÖTŐKÖTELEK

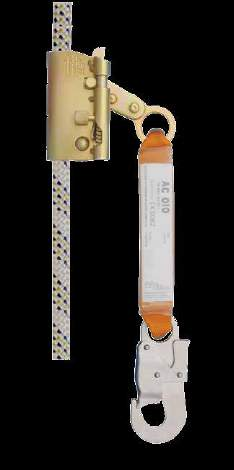

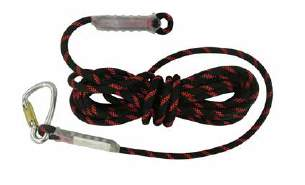

127 ARRESTER Munkaállási és zuhanásgátló eszköz tanúsítvány EN tanúsítvány EN 358 tanúsítvány EN 567 tanúsítvány EN 12841A/B Kettős funkció: zuhanásgátló és munkaállás Megállítja a magasból történő zuhanást, a döntött síkon történő megcsúszást vagy a nem kontrollált ereszkedést kód súly [g] Ø zsinór db/csomag AS A zsinór nem tartozék ROPE I Fémkarikás kötél önblokkoló csatlakozóval tanúsítvány EN 566 tanúsítvány EN 795/B Félstatikus kötél két varrott fémkarikával és önblokkoló rögzítőgyűrűs acél csatlakozóval Alkalmas a vezetett típusú zuhanásgátló szerkezethez: ARRESTER kód L [m] súly [g] Ø zsinór db/csomag AS AS AS ROPE II FÉMKARIKÁS KÖTÉL, NEM SZABÁLYOZHATÓ tanúsítvány EN 354 tanúsítvány EN 358 tanúsítvány EN 566 tanúsítvány EN 795/B Félstatikus kötél két varrott fémkarikával Védőburkolattal kód L [m] súly [g] Ø zsinór db/csomag AS AS3046 1, AS KIKÖTŐKÖTELEK 127

128 BRAKE Többfunkciós zuhanásgátló szerkezet tanúsítvány EN tanúsítvány EN 354 tanúsítvány EN 358 tanúsítvány EN 795/B Alkalmazás: lezuhanásgátló, megtartó és munkaállási rendszerként Ideiglenes munkakötélzetként is használható két dolgozó számára kód L [m] súly [g] Ø zsinór db/csomag PSABRAKE PSABRAKE PSABRAKE PSABRAKE LINOSTOP II Vezetett típusú zuhanásgátló szerkezet, rögzítő kötélzeten tanúsítvány EN Blokkoló eszköz krómozott acélból, beépített energiaelnyelővel Poliamid kötél, Ø12 kód L [m] súly [g] Ø zsinór db/csomag AS AS AS SHARK Többfunkciós zuhanásgátló szerkezet acélmaggal tanúsítvány EN tanúsítvány EN 354 tanúsítvány EN 358 tanúsítvány EN 795/C Vágásnak ellenálló kötél, nem kell óvni az acél sarkoktól Nagy rugalmasságú kötél Ideiglenes munkakötélzetként is használható négy dolgozó számára kód L [m] súly [g] Ø zsinór db/csomag PSASHARK PSASHARK KIKÖTŐKÖTELEK

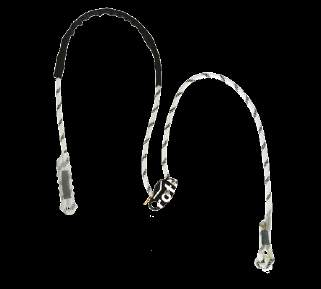

129 ROPE III Félstatikus kötél tanúsítvány EN AC 010 Zuhanásgátló szerkezet tanúsítvány EN Félstatikus kötél két varrott fémkarikával, Ø14 Az AS7199 eszközzel együtt használandó kód L [m] Ø zsinór db/csomag AS AS AS kód súly [g] Ø zsinór db/csomag AS A zsinór nem tartozék TRIMMER Munkaállási eszköz tanúsítvány EN 358 tanúsítvány EN 362 DESCENT Mentési ereszkedőeszköz, twistlock csatlakozókkal tanúsítvány EN kód leírás db/csomag AS3142 munkaállási rendszer, 3 m 1 AS3060 csatlakozó állványokhoz 1 AS3066 karabiner a csatlakozóhoz/zsinórhoz 1 AS3059 csatlakozó dupla biztonsági füllel 1 kód L zsinór [m] Ø zsinór db/csomag AS KIKÖTŐKÖTELEK 129

130 ENERGY Szabályozható kötél, energiaelnyelő egységgel tanúsítvány EN 355 PLATROPE Biztonsági eszköz platformokhoz tanúsítvány EN 355 tanúsítvány EN kód L max [m] Ø zsinór db/csomag AS kód L max [m] súly [g] db/csomag AS3140 1, ROPE IV Statikus kötél tanúsítvány EN 1891 DUCK Blokkoló csúszószerkezet kötélhez tanúsítvány EN 567 kód L zsinór [m] Ø zsinór AS ,5 kód súly [g] Ø zsinór db/csomag AS KIKÖTŐKÖTELEK

131 BAND Szalag tanúsítvány EN 354 tanúsítvány EN 566 QUICKLINK Acél csatlakozó hevederzetekhez tanúsítvány EN 362 tanúsítvány* EN 795/B 50 kn 15 kn szalag 1 2 nagy teherbírású szalag** kód L szín súly [g] szakadási terhelés [kn] db/csomag 1 AS piros-fekete AS narancs-fekete AS piros AS fekete * Csak nagy teherbírású szalag esetén ** Az IDEIGLENES MUNKAKÖTÉLZETHEZ (66. oldal) kód anyag súly [g] db/csomag AS3065 acél CARABINER 1 Acél/alumínium csatlakozó csavaros gyűrűvel tanúsítvány EN 362 CARABINER 2 Acél/alumínium csatlakozó önblokkoló gyűrűvel tanúsítvány EN 362 tanúsítvány EN tanúsítvány EN kn 10 kn 7 kn 50 kn 13 kn 20 kn 1 22 kn 7 kn 7 kn 2 kód anyag súly [g] nyílás db/csomag 1 2 AS3055 acél AS3056 alumínium kód anyag súly [g] nyílás db/csomag AS3057 acél CSATLAKOZÓK 131

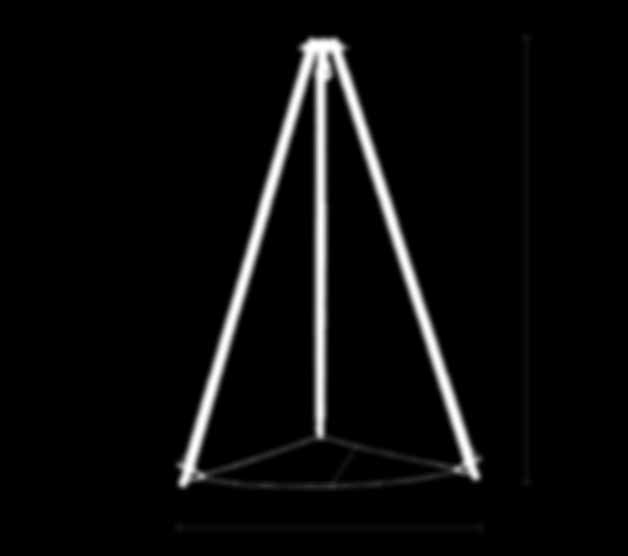

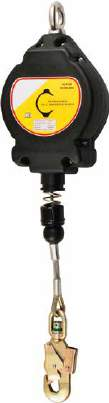

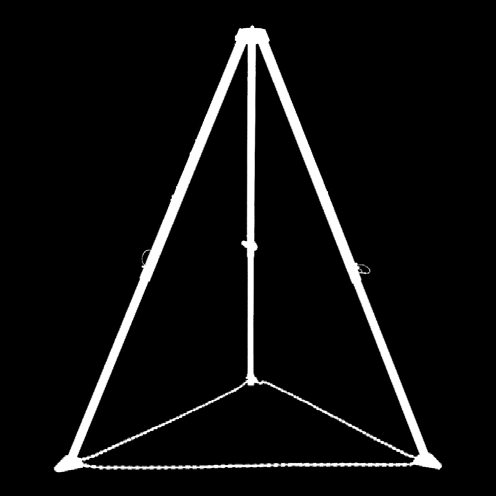

132 FALL BLOCK Acélkábeles visszahúzható eszköz tanúsítvány EN 360 FALL ARREST Acélkábeles visszahúzható eszköz tanúsítvány EN GALV kód L [m] súly [kg] db/csomag AS ,6 1 AS ,2 1 AS ,7 1 Vízszintes munkavégzésre alkalmas kód L [m] súly [kg] db/csomag 1 2 AS ,1 1 AS7316* 1,8 0,8 1 * Az AS7210 termékkel párosítva alkalmassá válik a vízszintes munkavégzésre GALV WEBBING I Szalagos visszahúzható eszköz tanúsítvány EN 360 WEBBING II Szalagos visszahúzható eszköz tanúsítvány EN 360 kód L [m] súly [kg] db/csomag AS ,7 1 kód L [m] súly [kg] db/csomag AS7159 2,5 0, VISSZAHÚZHATÓ SZERKEZETEK

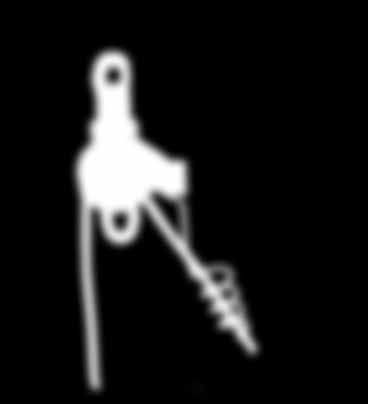

133 TARTOZÉKOK Magasban való munkavégzéshez kód leírás súly [g] db/csomag AS7242 alumínium csiga dupla szíjtárcsával EN kód leírás súly [g] db/csomag AS7243 alumínium csiga egyszeres szíjtárcsával EN tanúsítvány EN kód leírás súly [g] db/csomag AS8056 csiga kód leírás súly [g] db/csomag AS pontos kikötés EN 795/B kód leírás db/csomag AS7207 ülés a felfüggesztésben végzett munkákhoz 1 kód leírás db/csomag AS8053 segélynyújtó háromszög 1 EN 341 EN 12841/C tanúsítvány NFPA-T/E kód leírás súly [g] db/csomag AS3100 pánikvédő ereszkedőeszköz TARTOZÉKOK 133

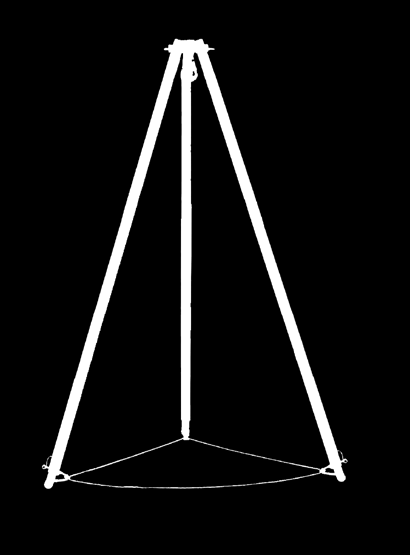

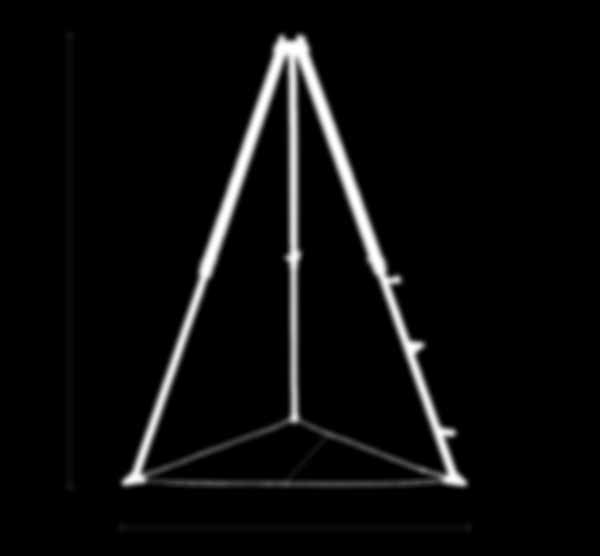

134 TRIPOD I Háromlábú mobil eszköz leeresztéshez és felemeléshez Alumínium ötvözetből készült háromláb tanúsítvány EN 795/B:2012 TS 16415:2012 az 1 és 2 eszközök használata H L D Magasság H [cm] A háromláb aljának nyílás-átmérője D [cm] Lábak távolsága L [cm] Emelési képesség max. 2 dolgozó Kikötési pontok a fejrészen 3 KÓDOK ÉS MÉRETEK kód csomag mérete [cm] súly [kg] anyag db/csomag AS x 30 x alumínium 1 TARTOZÉKOK kód leírás db/csomag 1 AS3125 rozsdamentes acél kábeles visszahúzható eszköz, L = 25 m, visszajuttató eszközzel 1 2 AS8051 adapter a háromlábhoz és a visszahúzható eszközhöz 1 3 AS7247 emelőtárcsa, 25 m a háromlábhoz 1 4 AS8052 dupla gyűrűs mentőkötél HÁROMLÁBÚ ÁLLVÁNYOK

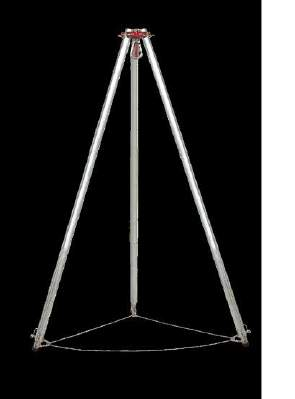

135 TRIPOD II Háromlábú mobil eszköz leeresztéshez és felemeléshez Alumínium ötvözetből készült háromláb tanúsítvány EN 795/B H L D Magasság H [cm] A háromláb aljának nyílás-átmérője D [cm] 155 Lábak távolsága L [cm] 180 Emelési képesség max. 1 dolgozó Kikötési pontok a fejrészen 3 KÓDOK ÉS MÉRETEK kód csomag mérete [cm] súly [kg] anyag db/csomag AS x 45 x alumínium 1 TARTOZÉKOK kód leírás db/csomag 1 AS3141 előreszerelt csigasor kötéllel, L = 15 m (erőáttétel: 1/5) 1 2 AS8066 ereszkedőeszköz 1 3 AS8052 dupla gyűrűs mentőkötél HÁROMLÁBÚ ÁLLVÁNYOK 135

136 TRIPOD III Háromlábú mobil eszköz leeresztéshez és felemeléshez Alumínium ötvözetből készült háromláb tanúsítvány EN 795/B:1996 H D Magasság H [cm] A háromláb aljának nyílás-átmérője D [cm] Lábak távolsága L [cm] Emelési képesség max. 1 dolgozó Kikötési pontok a fejrészen 4 L KÓDOK ÉS MÉRETEK kód csomag mérete [cm] súly [kg] anyag db/csomag AS x 23 x 23 16,5 alumínium 1 TARTOZÉKOK kód leírás db/csomag 1 AS7248 emelőtárcsa, 20 m a háromlábhoz 1 2 AS7247 emelőtárcsa, 25 m a háromlábhoz 1 3 AS8052 dupla gyűrűs mentőkötél 1 4 AS7298 csiga HÁROMLÁBÚ ÁLLVÁNYOK

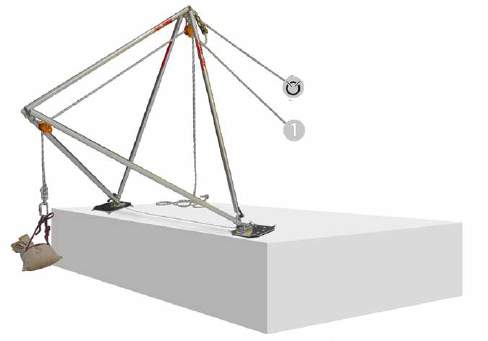

137 BIPOD Kétlábú mobil eszköz leeresztéshez és felemeléshez Alumínium ötvözetből készült háromláb X H L Magasság H [cm] 185 Átlós X [cm] 185 Lábak távolsága L [cm] 155 Emelési képesség max. 1 dolgozó Kikötési pontok a fejrészen 3 KÓDOK ÉS MÉRETEK kód csomag mérete [cm] súly [kg] anyag db/csomag AS x 30 x alumínium 1 TARTOZÉKOK kód leírás db/csomag 1 AS8066 ereszkedőeszköz 1 2 PSABRAKE-20 többfunkciós zuhanásgátló szerkezet, L = 20 m 1 3 AS3051 fémkarikás kötél önblokkoló csatlakozóval, L = 20 m 1 4 AS3025 munkaállási és zuhanásgátló eszköz HÁROMLÁBÚ ÁLLVÁNYOK 137

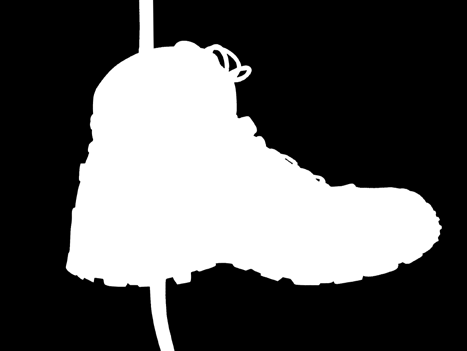

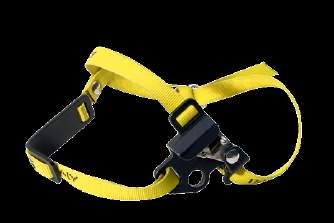

138 FOOT Kiegészítő blokkoló a lábhoz Csavarodásgátló kengyellel ellátva Beillesztő furattal ellátva a bütyök blokkoló csatlakozója számára, amely megakadályozza a kötél véletlen kicsúszását. kód láb szín Ø zsinór db/csomag AS3095 bal fekete AS3096 jobb szürke HAND Kiegészítő blokkoló a kézhez tanúsítvány EN 567 tanúsítvány EN 12841/B Elülső fogantyú, jól kezelhető és biztonságos Két különböző méretű, cserélhető markolattal kód kéz szín Ø zsinór db/csomag AS3097 bal szürke 8-12,7 1 AS3098 jobb fekete 8-12,7 1 BODY Haso blokkoló tanúsítvány EN 567 tanúsítvány EN 12841/B Kis méret Kisebb súly kód súly [g] Ø zsinór db/csomag AS FELMÁSZÁS KÖTÉLEN

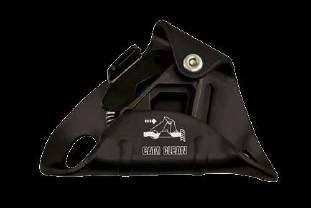

139 WAIST Cam Clean blokkoló tanúsítvány EN 567 tanúsítvány EN 12841/B Csökkentett méretű hasi blokkoló Kiválóan képes blokkolni a nagyon sáros köteleket kód súly [g] Ø zsinór db/csomag AS ASCEND LEFT Mobil blokkoló a felemeléshez, bal oldali tanúsítvány EN 567 tanúsítvány EN 12841/B Kiválóan képes blokkolni a nagyon sáros köteleket Nagy kopásállóság kód súly [g] Ø zsinór db/csomag AS ASCEND RIGHT Mobil blokkoló a felemeléshez, jobb oldali tanúsítvány EN 567 tanúsítvány EN 12841/B Kiválóan képes blokkolni a nagyon sáros köteleket Nagy kopásállóság kód súly [g] Ø zsinór db/csomag AS FELMÁSZÁS KÖTÉLEN 139

140 BLOWER Ventilátor csatornákhoz zárt terekhez KETTŐS FUNKCIÓ Levegő elszívására és befúvására egyaránt használható zárt terekben TELJESÍTMÉNY Az erősebb motor biztosítja a rövid időn belüli légcserét KÖNNYŰ A csökkentett méretnek és súlynak köszönhetően könnyen szállítható CSENDES A megnövekedett motorteljesítmény nem jár nagyobb zajszinttel MÉRETEK A MOTOR JELLEMZŐI Súly [kg] 8,1 Magasság 470 Hosszúság 381 Szélesség 317,5 Feszültség [V] Frekvencia [Hz] Villanymotor [W] 185 Zajszint [db] 80 Levegőáram [m 3 /h] 1392 MÉRETEK A MOTOR JELLEMZŐI Súly [kg] 14,75 Magasság 533 Hosszúság 431,5 Szélesség 355,5 Feszültség [V] Frekvencia [Hz] Villanymotor [W] 745 Zajszint [db] 85 Levegőáram [m 3 /h] 3552 kód Ø db/csomag AS kód Ø db/csomag AS ZÁRT TEREK

141 PIPE Levegőcső a ventillátorhoz A BLOWER és a COLLAR eszközökkel együtt használatos kód L [m] Ø ventillátor db/csomag AS AS AS8074 7,1 200 AS AS AS AS8079 7,1 290 AS CONNECTOR Csatlakozó a levegőtömlőhöz Két PIPE cső összekötésére kód Ø ventillátor db/csomag AS AS AS AS COLLAR Csőbilincs a levegőcső zárásához Egységesen csatlakoztatható vele a PIPE cső a BLOWER és CONNECTOR eszközökhöz kód Ø ventillátor db/csomag AS AS AS AS ZÁRT TEREK 141

142 ECO Varratmentes kesztyű - 100% poliészter/nitril tanúsítvány EN 388 tanúsítvány EN 420 Kitűnő kopásállóság Rugalmasított csuklórész és szellőző kézfej kód méret pár/csomag AS AS AS DYNEEMA Vágásálló kesztyű - Dyneema/poliuretán tanúsítvány EN 388 tanúsítvány EN 420 Kiváló szintű mechanikai védelem Jó tapintású, kényelmes, és szellőző kód méret pár/csomag AS AS AS NITRAN Hurkolt nylon szálból készült kesztyű - elasztén/nitrilhab tanúsítvány EN 388 tanúsítvány EN 420 Kompozit nitrilhab bevonattal a tenyérrészen, amelynek köszönhetően a kesztyű nagymértékben légáteresztő Kitűnő kopásállóság, kiváló tapadás és ellenállás az olajokkal szemben kód méret pár/csomag AS AS AS KESZTYŰK

143 TARTOZÉKOK Fülvédők, védőszemüvegek, kordonláncok EN kód leírás SNR zajcsillapítás [db] pár/csomag AS2220 eldobható füldugó, poliuretán habból EN kód leírás SNR zajcsillapítás [db] db/csomag AS2225 összecsukható fülvédő 29 1 kód leírás db/csomag AS2235 száras szemüveg panorámás kialakítás 1 EN 166 kód leírás db/csomag AS2240 száras szemüveg - szilikon gumi orrnyereg-tartó 1 EN 166 kód leírás db/csomag AS2245 száras védőszemüveg - szürke színű lencsével 1 EN 166 EN 149 kód leírás db/csomag AS2250 porvédő maszk, nem szőtt anyagú 20 kód leírás H súly [kg] db/csomag AS2201 elkerítő oszlop 900 1,1 1 kód leírás méretek súly [g/m] m/csomag AS2202 műanyag kordonlánc 39 x TARTOZÉKOK 143

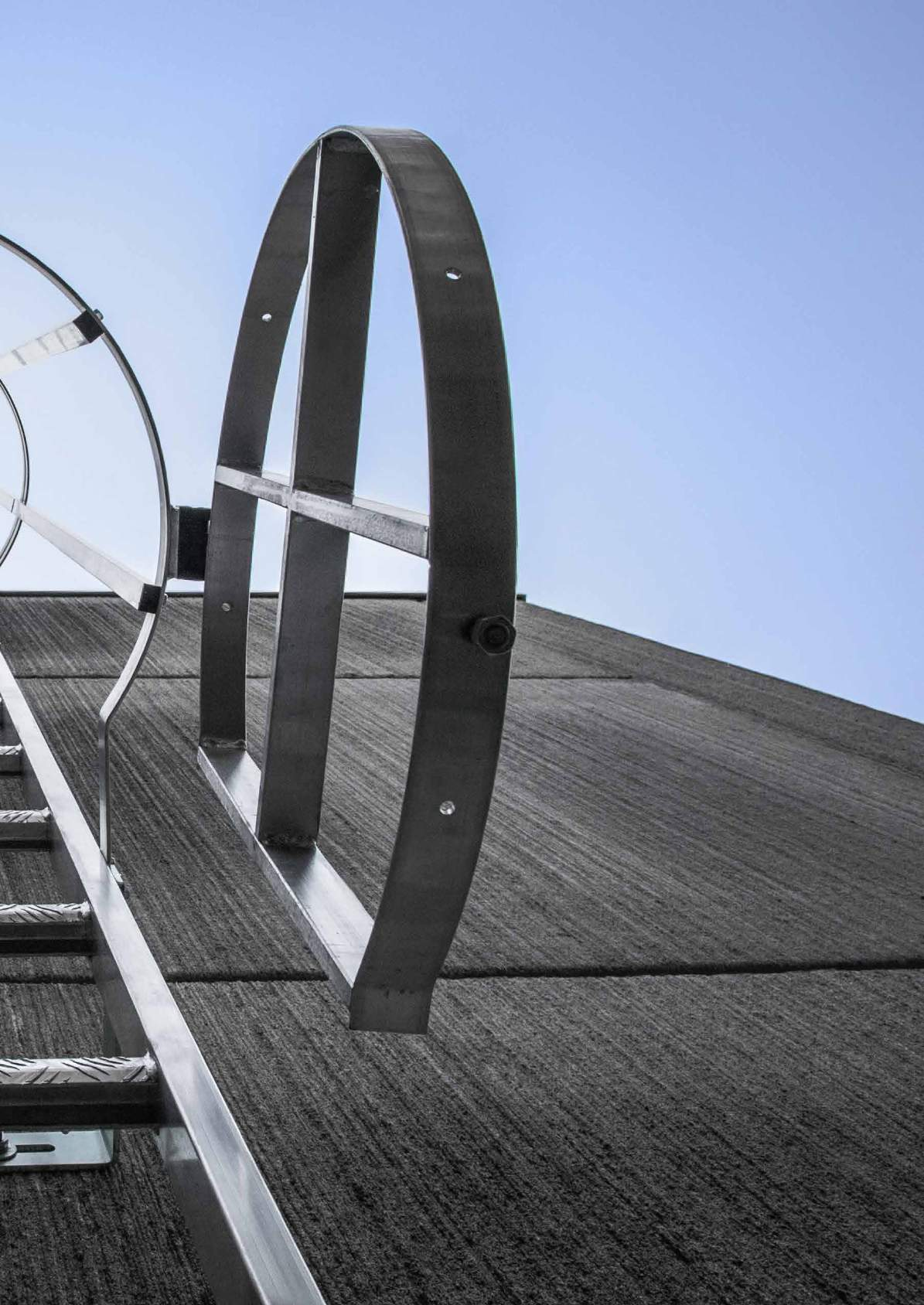

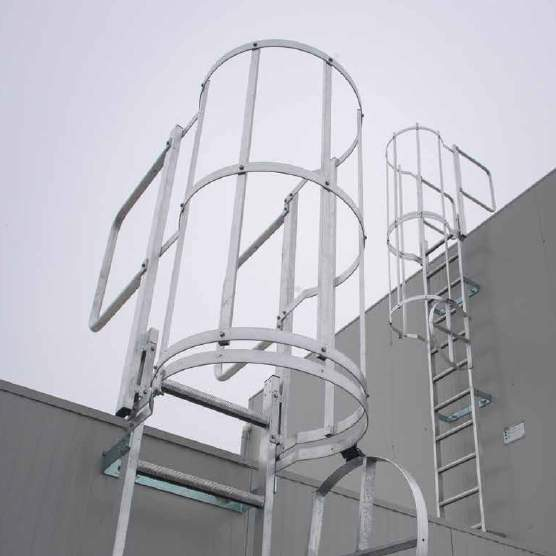

144 144

145 5. TETŐ- ÉS FALILÉTRÁK 145

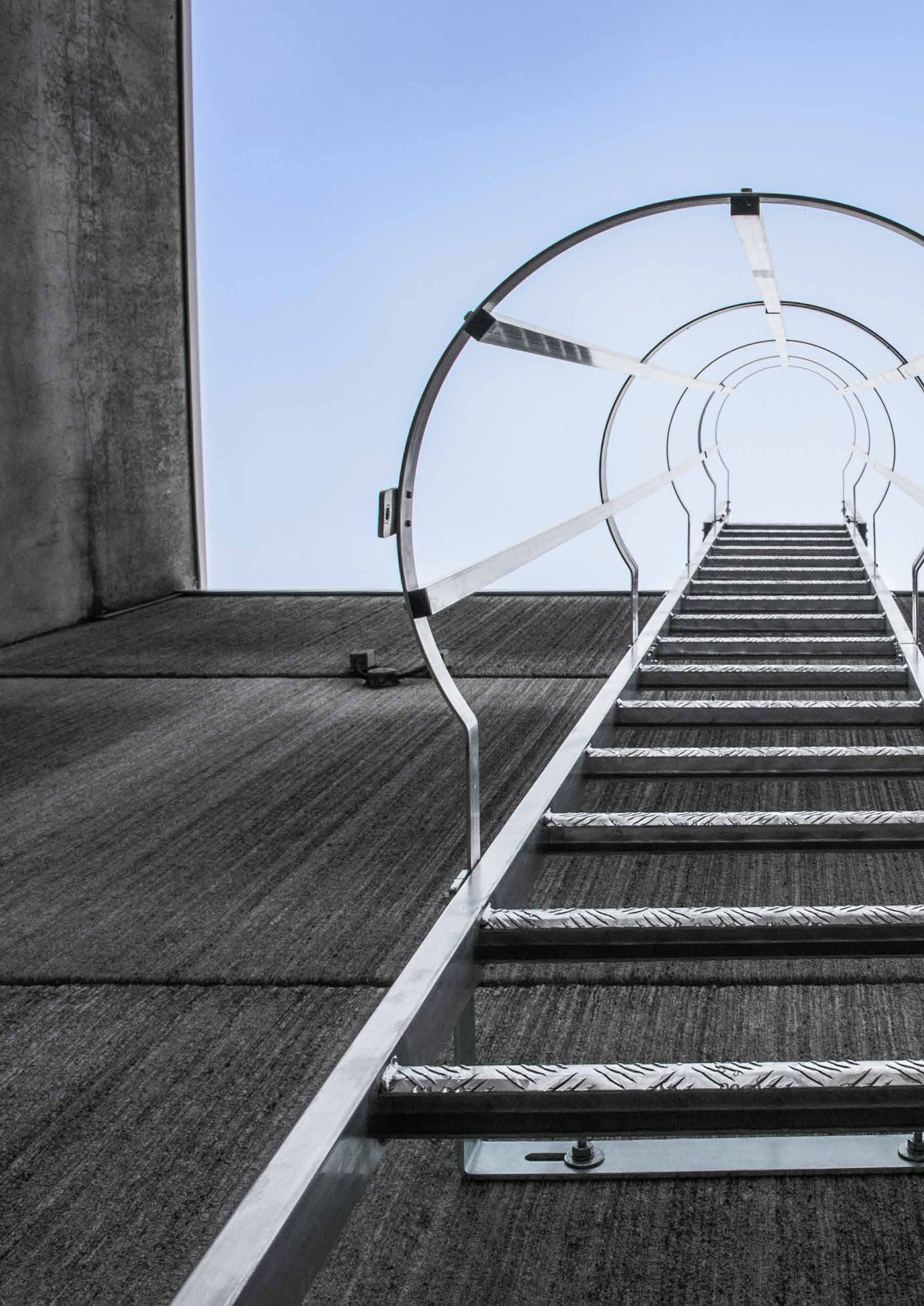

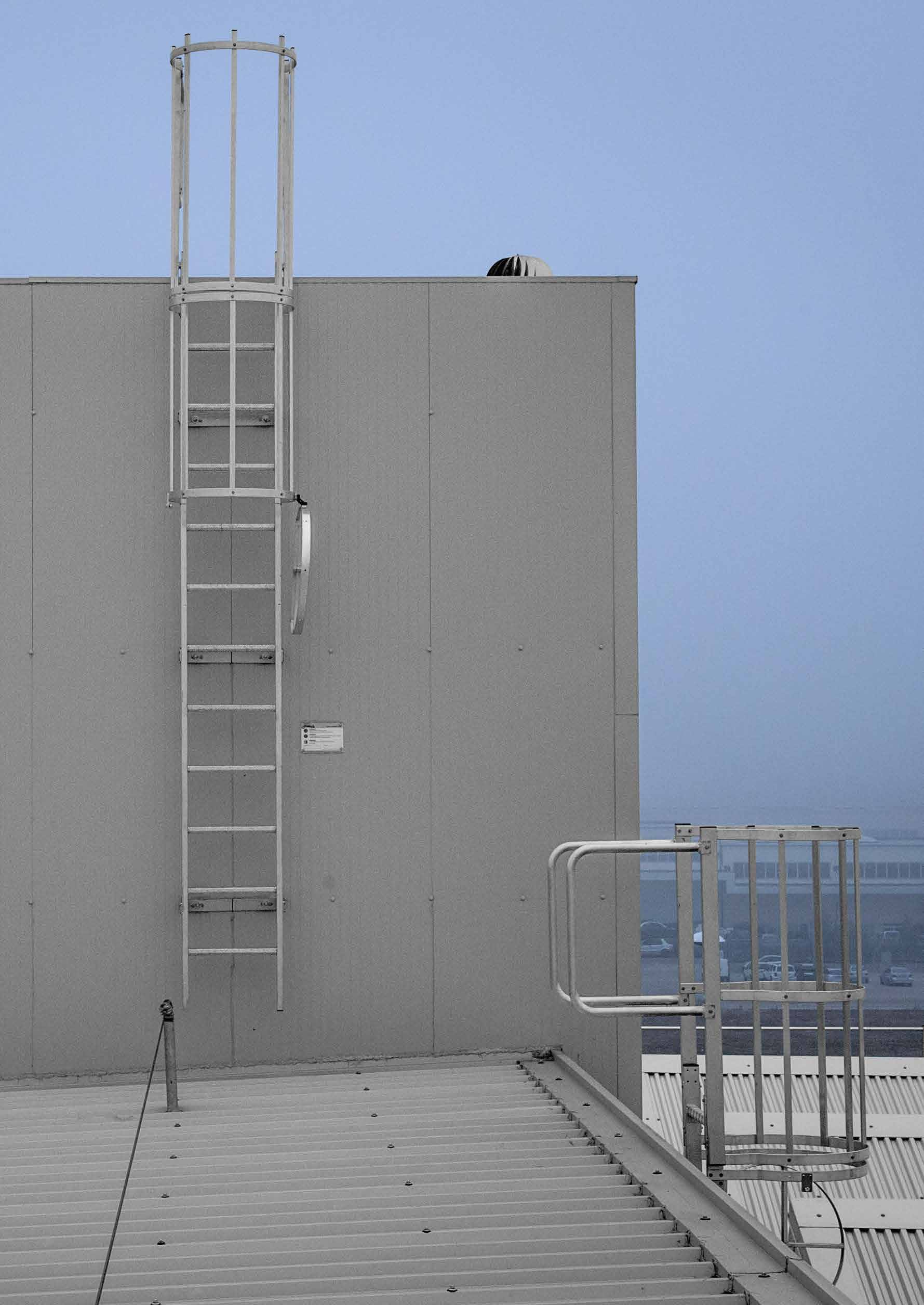

146 TETŐFELJÁRÓK ÉS BIZTONSÁGOS ÚTVONALAK A feljáró kifejezés olyan pontot jelent, amelyet egy adott útvonalon lehet elérni, és amely lehetővé teszi egy vagy több dolgozó valamint az anyagok és a munkaeszközök biztonságos feljuttatását a tetőre. A Rothoblaas különféle eszközöket kínál, amelyek kielégítenek minden a lakossági és ipari igényt az építkezésen. FÜGGŐLEGES MUNKAKÖTÉLZET LÉTRÁKHOZ Létrákra szerelhető fel, a segítségével a dolgozók biztonságosan juthatnak fel a tetőre. LÉPCSŐKAMPÓ A dolgozók beleakaszthatják a hordozható létrát, megelőzve ezzel a megcsúszást és az eldőlést. ÁTJÁRÓ PALLÓK Átjáró pallók, amelyek segítségével biztonságos útvonalakat lehet kialakítani a törékeny tetőkön történő szerelési munkákhoz. HÁTVÉDŐS ÉS HÁTVÉDŐ NÉLKÜLI LÉTRÁK Ipari környezetben használatosak, ahol fixen vannak rögzítve, és hátvédő ráccsal vannak felszerelve. 146

147 SZEMÉLYRE SZABOTT TERVEZÉS Műszaki részlegünk készséggel ad Önnek tanácsot, illetve megtervezi az adott helyszín igényeinek megfelelő függőleges fali létrákat és átjárókat. A rothoblaas vállalat minden tetőmegközelítési és közlekedési megoldása könnyen telepíthető, és teljeskörű szerelési útmutató jár hozzá. HÁTVÉDŐS LÉTRA Standard modulokból áll, amelyek különböző tartozékokkal kombinálhatók; biztonságos feljutást tesz lehetővé a tetőre. A 09/04/2008 n. 81 sz. rendelet ( EGYEDI TESZTELÉS ) 113. cikkelyében szereplő követelmények szerint tervezve. A H2 S H1 ÁTJÁRÓ PALLÓK Teljesen illeszthetők a körülményekhez, lehetővé teszik a törékeny, csúszós és nem járható tetőkön való haladást, illetve az akadályok leküzdését. Mellvédekkel és láblemezekkel vannak kiegészítve, így lehetővé teszik a megfelelő egyéni védőeszközök nélküli, nem szakosodott dolgozók közlekedését is. 147

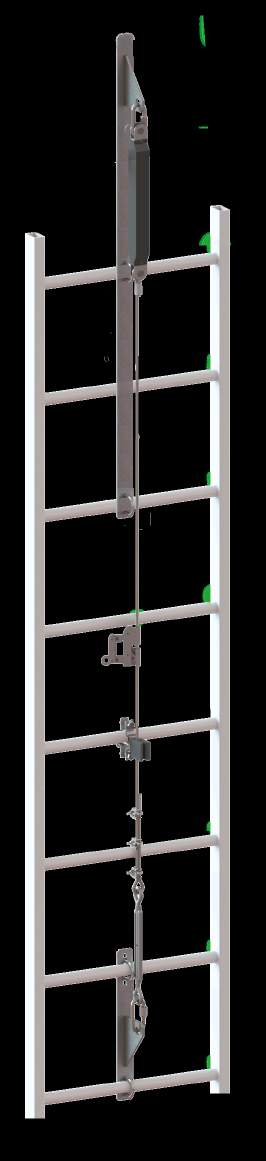

148 148

149 149

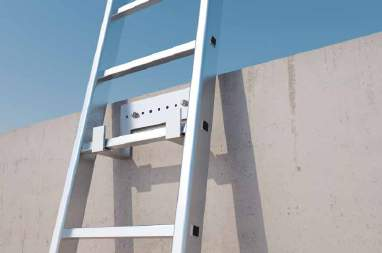

150 VERTICAL I Függőleges munkakötélzet Rozsdamentes acél tanúsítvány EN 353-1:2002 CNB/P/ ILLESZTHETŐ Különböző hosszúságú létrákra telepíthető, így minden igényt kielégít BIZTONSÁGOS Komplett rendszer, beépített energiaelnyelővel 3 2 FELÜLET DŐLÉSSZÖGE < ALKALMAZÁSI TERÜLET KÓDOK INOX kód leírás db/csomag VERTENDS-50 kötélvégi rögzítő készlet, energiaelnyelővel 1 VERTSZH-50 köztes támaszték (3 méterenként egy) 1 VERTGLEIT-50 csúszószerkezet 1 SEIL-30 kötél, Ø8 mm - VERTTYP-50-IT OLASZ nyelvű azonosító címke (kérésre más nyelven is) VERTICAL I

151 VERTICAL II Függőleges munkakötélzet Horganyzott acél tanúsítvány EN 353-1:2002 CNB/P/ EGYSZERŰ A készülék gyorsan és egyszerűen telepíthető, biztosítja a kezelő biztonságát 1 11 JÓL HASZNÁLHATÓ Praktikus és funkcionális rendszer, kiváló minőség/ár aránnyal KÓDOK GALV 5 FELÜLET DŐLÉSSZÖGE < kód leírás db/csomag AS7265 felső végelem-támaszték 1 AS7266 energiaelnyelő 1 AS7267 sodrony, Ø8 mm (hossz megrendelés szerint) - AS7268 feszítő 1 AS7269 alsó végelem-támaszték 1 AS7270 csúszószerkezet 1 AS7271 köztes támaszték 1 AS7272 csatlakozó (minden végelemhez egy) 1 AS7273 sodronyvédő 1 AS7274 bilincs (3 db szükséges) 1 AS7275 blokkoló készlet az energiaelnyelő és a sodrony között 1 AS7276 azonosító címke 1 Kérésre 2 személy számára is tudjuk szállítani VERTICAL II 151

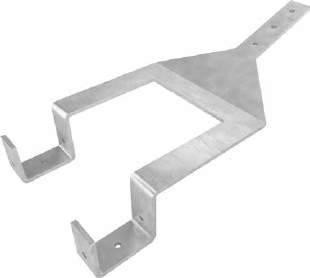

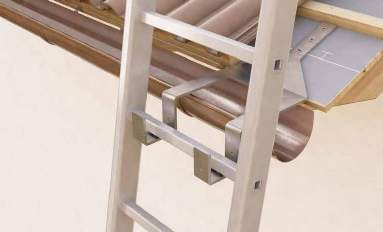

152 STEP I Létraakasztó kampó ferde tetőkhöz kód furatok száma furat Ø db/csomag AS ,5 1 STEP II Létraakasztó kampó falakhoz kód Ø9 furatok [db] Ø13 furatok [db] db/csomag AS STEP III Létraakasztó kampó sík felületekhez kód Ø9 furatok [db] Ø13 furatok [db] db/csomag AS LÉPCSŐKAMPÓ

153 153

154 154

155 6. RÖGZÍTŐK ÉS KIEGÉSZÍTŐK 155

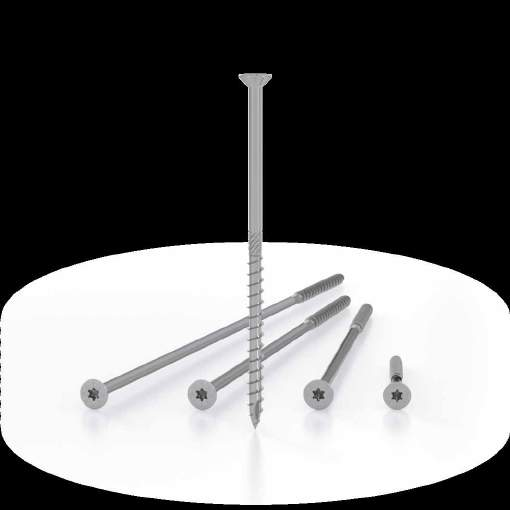

156 HBS Süllyesztett fejű csavar Szénacél, fehér galvanikus horganyzással CSOMAGOLÁS Doboz + CE papír + BIT KÜLÖNLEGES ACÉL Magas alakíthatóságú (követi a fa mozgását), és nagy szilárdságú acél (fy,k = 1000 N/mm 2 ) 1000 KÓDOK ÉS MÉRETEK HBS CSAVAR L b d 1 A kód d1 L b A db/csomag HBS HBS HBS HBS HBS HBS HBS HBS HBS HBS TX40 HBS HBS HBS HBS HBS HBS HBS HBS HBS GALV ESZTERGÁLT ALÁTÉT D2 kód D2 db/csomag HUS HBS

157 GEOMETRIA ÉS MECHANIKUS JELLEMZŐK L b d k 90 d s t 1 HBS CSAVAR Névleges átmérő d 1 8 Fejátmérő d k 14,5 Magátmérő d 2 5,4 Szárátmérő d s 5,8 Fejvastagság t 1 4,5 Előfurat átmérője d v 5,0 Jellemző anyagkifáradási nyomaték M y,k [Nmm] 20057,5 Jellemző kihúzási ellenállás f ax,k [N/mm 2 ] 11,7 Jellemző fejpenetrációs érték f head,k [N/mm 2 ] 10,5 Jellemző húzási érték f tens,k [kn] 20,1 d 2 d 1 s D1 D2 HUS ESZTERGÁLT ALÁTÉT Alátét HUS8 Csavar HBS Ø8 Belső átmérő D1 8,5 Külső átmérő D2 25,0 Vastagság S 5,0 TELEPÍTÉS A NYÍRÓERŐVEL IGÉNYBE VETT CSAVAROK MINIMÁLIS TÁVOLSÁGA Az erő és a rost által bezárt szög α = 0 Az erő és a rost által bezárt szög α = 90 BECSAVART CSAVAROK ELŐFURATTAL BECSAVART CSAVAROK ELŐFURAT NÉLKÜL a a a 3,t a 3,c a 4,t a 4,c BECSAVART CSAVAROK ELŐFURATTAL BECSAVART CSAVAROK ELŐFURAT NÉLKÜL a a a 3,t a 3,c a 4,t a 4,c szálirány összekötő elem terhelt vég -90 < α < 90 erőleadó vég 90 < α < 270 terhelt szél 0 < α < 180 erőleadó szél 180 < α < 360 a 2 a 2 a 2 a 2 a 4,t a 4,c a 1 a 1 a 1 a 1 a 3,t a 3,c MEGJEGYZÉSEK A minimális távolságok megfelelnek az EN 1995:2008 szabványnak, összhangban az ETA-11/0030 előírással, ρ k 420 kg/m 3 sűrűségű faelemeket véve tekintetbe. Acél-fa kapcsolat esetén a minimális térközök (a 1, a 2 ) megszorozhatók egy 0,7 nagyságú együtthatóval. HBS 157

158 STATIKUS ÉRTÉKEK jellemző értékek EN 1995:2008 NYÍRÁS HÚZÁS GEOMETRIA FA-FA FA-FA ALTÉTTEL ACÉL-FA VÉKONY LEMEZ (1) ACÉL-FA VASTAG LEMEZ (2) HÚZÁS MENET (3) PENETRÁCIÓ, FEJ (4) PENETRÁCIÓ, FEJ ÉS ALÁTÉT (4) A L b d 1 8 d 1 R V,k R V,k L b A R V,k [kn] [kn] [kn] [kn] [kn] [kn] [kn] ,57 3,28 3,96 5,06 5,20 2,36 7, ,25 3,96 3,96 5,06 5,20 2,36 7, ,25 4,16 4,16 5,26 6,00 2,36 7, ,25 4,16 4,16 5,26 6,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 4,66 5,76 8,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7, ,25 4,41 5,16 6,26 10,00 2,36 7,01 SPLATE 4 mm SPLATE 8 mm R V,k R ax,k R head,k R head,k ÁLTALÁNOS ELVEK MEGJEGYZÉSEK A jellemző értékek az EN 1995:2008 szabványnak felelnek meg, összhangban az ETA-11/0030 előírással. A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: A γ m és k mod együtthatók értékét a számításhoz használt, vonatkozó szabvány szerint kell figyelembe venni. A csavarok mechanikai ellenállásának értékével és geometriájával kapcsolatban lásd az ETA-11/0030 előírást. A számítás során a fából készült elemek térfogatsúlyát ρ k = 380 kg/m 3 nagyságúnak tételezzük fel. A biztonság érdekében a jellemző ellenállási értékeket érvényesnek kell tekinteni, még nagyobb sűrűségek esetén is. Az értékek kiszámításakor azt tételeztük fel, hogy a menetes rész teljesen be van csavarva a fa elembe. A faelemek és az acéllemezek méretezését és ellenőrzését külön kell elvégezni. A jellemző nyírási ellenállási értékeket előfurat nélkül becsavart csavarok esetében adtuk meg; ha a csavarokat előfurattal csavarják be, akkor nagyobb ellenállási értékek érhetők el. A fentiektől eltérő számítási konfigurációkhoz használható az ingyen letölthető myproject szoftver. ( A jellemző ellenállási értékeket tömör vagy laminált fán vizsgáltuk; Xlam elemekkel készült kapcsolatok esetében az ellenállási értékek eltérhetnek, ezért a panel és a csatlakozási konfiguráció jellemzői alapján kell őket kiértékelni. A kódok és műszaki adatok teljes listája a Csavarok fához c. katalógusban található ( (1) A jellemző nyírási ellenállási értékeket vékony lemez esetében vizsgáltuk (S PLATE 0,5 d 1 ). (2) A jellemző nyírási ellenállási értékeket vastag lemez esetében vizsgáltuk (S PLATE d 1 ). (3) A menet kihúzásakor jelentkező tengelyirányú ellenállást úgy vizsgáltuk, hogy a rostok és a csatlakozó elem között 90 fokos szöget tételeztünk fel, a behatolási hossznak pedig a b értékét vettük. (4) A fej behatolásával szembeni tengelyirányú ellenállási értéket (alátéttel és anélkül) fából készült elemeken vizsgáltuk. Acél-fa kapcsolatok esetében a fej leválása vagy penetrációja szempontjából általában az acél szakítószilárdsága a döntő tényező. 158 HBS

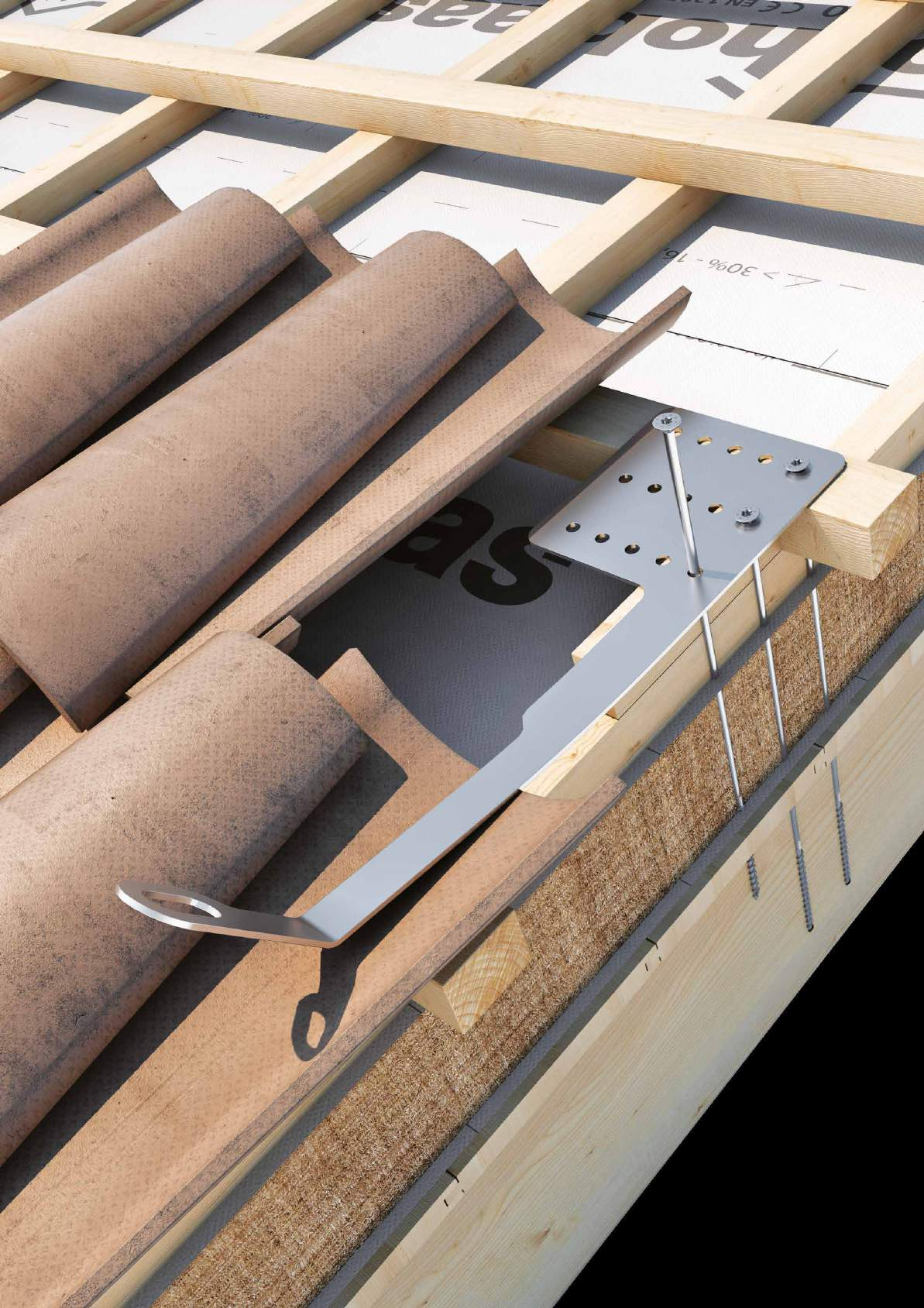

159 159

160 VGS Süllyesztett fejű, teljesen menetes kötőelem Szénacél, fehér galvanikus horganyzással CSOMAGOLÁS Doboz + CE papír + BIT SÜLLYESZTETT FEJŰ Süllyesztett fejű, acéllemezekhez KÓDOK ÉS MÉRETEK GALV VGS CSAVAR L b d 1 kód d1 L b db/csomag VGS VGS VGS VGS9280 TX VGS VGS VGS VGS VGS VGS VGS VGS TX50 VGS VGS VGS VGS VGS VGS

161 V X G X S X MUNKAKÖTÉLZET KIKÖTÉSI PONTOK KOLLEKTÍV VÉDELEM EGYÉNI VÉDŐFELSZERELÉSEK TETŐ- ÉS FALILÉTRÁK RÖGZÍTŐK GEOMETRIA ÉS MECHANIKUS JELLEMZŐK 45 L 90 t 1 d k d s VGS CSATLAKOZÓ Névleges átmérő d Fejátmérő d k 16,0 19,3 Magátmérő d 2 5,9 6,6 Szárátmérő d s 6,5 7,7 Fejvastagság t 1 6,5 8,2 Előfurat átmérője* d v 5,0 6,0 d 2 d 1 Jellemző anyagkifáradási nyomaték M y,k [Nmm] 27244, ,4 Jellemző kihúzási ellenállás f ax,k [N/mm 2 ] 11,7 11,7 Jellemző húzási érték f tens,k [kn] 25,4 38,0 Jellemző kifáradási ellenállás f y,k [N/mm 2 ] * Ø mm kötőelemek esetében kötelező az előfurat készítése HATÁSOS SZÁMÍTOTT MENETHOSSZ L 10 S g Tol. S g 10 b = L - 10 mm a menetes rész teljes hosszát jelenti. Sg = (L - 10 mm - 10 mm - tűrés) / 2 a menetes rész nettó félhosszát jelenti, 10 mm beszerelési tűréssel. A kihúzási, nyírási és fa-fa csúszási értékeket úgy vizsgáltuk, hogy a kötőelem súlypontját a nyírási síkhoz igazítottuk, és az Sg értéknek megfelelő hatékony menetet vettünk figyelembe. TELEPÍTÉS A NYÍRÓERŐVEL IGÉNYBE VETT CSAVAROK MINIMÁLIS TÁVOLSÁGA BECSAVART CSAVAROK ELŐFURAT NÉLKÜL BECSAVART CSAVAROK ELŐFURATTAL Az erő és a rost által bezárt szög α = 0 Az erő és a rost által bezárt szög α = 90 Az erő és a rost által bezárt szög α = 0 Az erő és a rost által bezárt szög α = a a a 3,t a 3,c a 4,t a 4,c szálirány összekötő elem terhelt vég -90 < α < 90 erőleadó vég 90 < α < 270 terhelt szél 0 < α < 180 erőleadó szél 180 < α < 360 a 2 a 2 a 2 a 2 a 4,t a 4,c a 1 a 1 a 1 a 1 a 3,t a 3,c MEGJEGYZÉSEK A minimális távolságok megfelelnek az EN 1995:2008 szabványnak, összhangban az ETA-11/0030 előírással, ρ k 420 kg/m 3 sűrűségű faelemeket véve tekintetbe. Acél-fa kapcsolat esetén a minimális térközök (a 1, a 2 ) megszorozhatók egy 0,7 nagyságú együtthatóval. VGS 161

162 TELEPÍTÉS MINIMÁLIS TÁVOLSÁGOK TENGELYIRÁNYBAN TERHELT CSAVAROK ESETÉN A SZÁLIRÁNYHOZ KÉPES 90 -OS SZÖGBEN BECSAVART CSAVAROK BECSAVART CSAVAROK ELŐFURAT NÉLKÜL BECSAVART CSAVAROK ELŐFURATTAL Az erő és a rost által bezárt szög α = 0 Az erő és a rost által bezárt szög α = a a a 2,LIM (1) a 1,c a 2,c FELÜLNÉZET a 2,c a 2 a 2,c OLDALNÉZET a 1,c a 1 a 1,c a 1 MEGJEGYZÉSEK (1) Az a 2 tengelytávolság lecsökkenthető 2,5 d 1 értékig, ha minden kötőelem esetében megtartják az a 1 a 2 = 25 d 1 2 nagyságú kapcsolódási felületet. A tengelyirányban terhelt kötőelemek minimális távolságai nem függnek a kötőelem beillesztési szögétől és az erő száliránnyal bezárt szögétől, összhangban az ETA-11/0030 előírással. STATIKUS ÉRTÉKEK jellemző értékek EN 1995:2008 NYÍRÁS GEOMETRIA FA-FA L b s g A s g d d 1 A min L s g [kn] , , , , , , , , , , , , , , , , ,00 R V,k 162 VGS

163 STATIKUS ÉRTÉKEK jellemző értékek EN 1995:2008 HÚZÁS (1) / NYOMÁS (2) GEOMETRIA A MENET TELJES KIHÚZÁSA (3) A MENET RÉSZLEGES KIHÚZÁSA (3) ACÉL HÚZÁSA INSTABILITÁS L b A s g A s g A d d 1 fa fa acél acél R ax,k L b A min [kn] [kn] , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,17 s g A min R ax,k R tens,k [kn] R ki,k [kn] 25,40 17,20 38,00 21,88 ÁLTALÁNOS ELVEK MEGJEGYZÉSEK A jellemző értékek az EN 1995:2008 szabványnak felelnek meg, összhangban az ETA-11/0030 előírással. A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: (1) A kötőelem tervezett húzási ellenállása a fa oldal tervezési ellenállása (R ax,d ) és az acél oldal tervezési ellenállása (R tens,d ) közötti minimális értéknek felel meg. A γ m és k mod együtthatók értékét a számításhoz használt, vonatkozó szabvány szerint kell figyelembe venni. A csavarok mechanikai ellenállásának értékével és geometriájával kapcsolatban lásd az ETA-11/0030 előírást. A számítás során a fából készült elemek térfogatsúlyát ρ k = 380 kg/m 3 nagyságúnak tételezzük fel. A biztonság érdekében a jellemző ellenállási értékeket érvényesnek kell tekinteni, még nagyobb sűrűségek esetén is. A faelemek és az acéllemezek méretezését és ellenőrzését külön kell elvégezni. A jellemző nyírási ellenállási értékeket előfurat nélkül becsavart csavarok esetében adtuk meg; ha a csavarokat előfurattal csavarják be, akkor nagyobb ellenállási értékek érhetők el. A kihúzási, nyírási és fa-fa csúszási értékeket úgy vizsgáltuk, hogy a kötőelem súlypontját a nyírási síkhoz igazítottuk. A jellemző ellenállási értékeket tömör vagy laminált fán vizsgáltuk; XLAM elemekkel készült kapcsolatok esetében az ellenállási értékek eltérhetnek, ezért a panel és a csatlakozási konfiguráció jellemzői alapján kell őket kiértékelni. A műszaki adatok teljes listája a Csavarok fához c. katalógusban található ( (2) (2)A kötőelem tervezett nyomási ellenállása a fa oldal tervezési ellenállása (R ax,d ) és az instabilitási tervezési ellenállás (R ki,d ) közötti minimális értéknek felel meg. (3) A menet kihúzásakor jelentkező tengelyirányú ellenállást úgy vizsgáltuk, hogy a rostok és a csatlakozó elem között 90 fokos szöget tételeztünk fel, a hatásos menethossznak pedig a b vagy az s g értékét vettük. Az s g köztes értékeit lineáris interpolációval lehet meghatározni. VGS 163

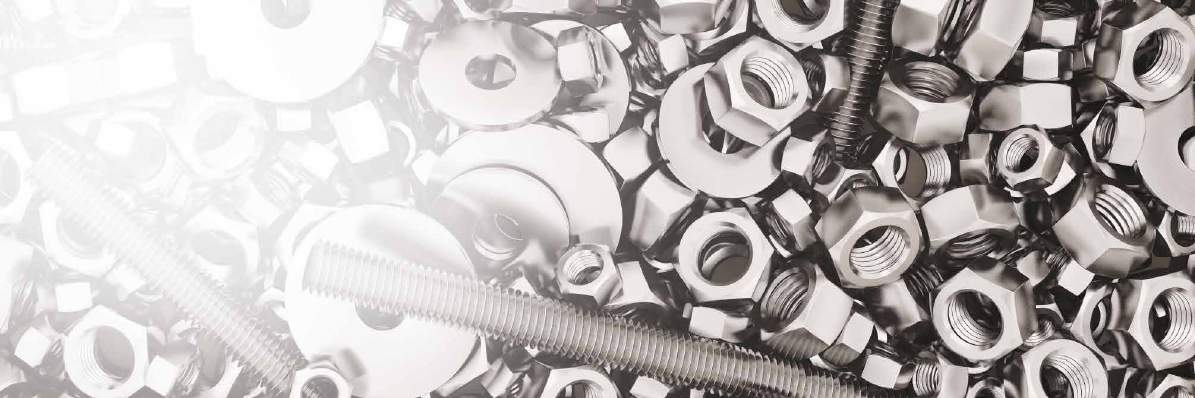

164 MET Menetes rudak, anyák és alátétek MGS 1000 Menetes rúd Acélosztály: horganyzott galvanikus DIN 975 L d kód rúd L db/csomag MGS10008 M MGS M MGS M MGS M MGS M GALV MGS 1000 Menetes rúd Acélosztály: horganyzott galvanikus DIN 975 L d kód rúd L db/csomag MGS10888 M MGS11088 M MGS11288 M MGS11488 M MGS11688 M GALV STATIKUS ÉRTÉKEK - HÚZÁSI ELLENÁLLÁS N,ax d 1 d 2 p N,ax rúd d 1 d 2 p A resist [mm 2 ] JELLEMZŐ ÉRTÉKEK MEGENGEDETT ÉRTÉKEK acél osztálya acél osztálya M8 8,0 6,47 1,25 36,6 13,2 26, M10 10,0 8,16 1,50 58,0 20,9 41, M12 12,0 9,85 1,75 84,3 30,3 60, M14 14,0 11,55 2,00 115,0 41,4 82, M16 16,0 13,55 2,00 157,0 56,5 113, A jellemző értékek az EN 1993 szabványnak felelnek meg. A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: N ax,d = N ax,k / γ m2 N ax,k [kn] N ax,k [kn] N adm [kg] N adm [kg] 164 MET

165 MUT 934 Hatlapú anya Acélosztály: 8 - horganyzott galvanikus DIN 934 R (ISO 4032*) h Ch kód rúd h Ch db/csomag MUT9348 M8 6, MUT93410 M MUT93412 M MUT93414 M MUT93416 M GALV * Az M10, M12 és M14 átmérők esetében az ISO 4032 szabvány eltér a DIN 934 szabványtól a h és Ch paraméterek tekintetében. MUT 985 Önzáró csavaranya Rozsdamentes acél A2 DIN 985 (ISO 10511*) h Ch kód rúd h Ch db/csomag MUT9858 M MUT98510 M MUT98512 M MUT98516 M INOX MGS Menetes rúd Rozsdamentes acél A2 DIN 975 L d * Az M10 és M12 átmérők esetében az ISO szabvány eltér a DIN 985 szabványtól a h és Ch paraméterek tekintetében. kód rúd L db/csomag AI9758 M AI97510 M AI97512 M AI97516 M INOX AI 934 Hatlapú anya Rozsdamentes acél A2 DIN 934 (ISO 4032*) h Ch kód rúd h Ch db/csomag AI9348 M8 6, AI93410 M AI93412 M AI93416 M * Az M10 és M12 átmérők esetében az ISO 4032 szabvány eltér a DIN 934 szabványtól a h és Ch paraméterek tekintetében INOX AI 9021 Alátét Rozsdamentes acél A2 DIN 9021 (ISO 9073*) d EXT d INT kód rúd d INT d EXT s db/csomag AI90218 M8 8, AI M10 10,5 30 2,5 500 AI M AI M * Az ISO 9073 szabvány eltér a DIN 9021 szabványtól a felületi keménység tekintetében INOX MET 165

166 ULS 9021 Alátét S235 acél - horganyzott galvanikus DIN 9021 (ISO 9073*) d EXT d INT kód rúd d INT d EXT s db/csomag ULS8242 M8 8, ULS10302 M10 10,5 30 2,5 200 ULS13373 M ULS15443 M ULS17503 M * Az ISO 9073 szabvány eltér a DIN 9021 szabványtól a felületi keménység tekintetében GALV ULS 440 Alátét S235 acél - horganyzott galvanikus DIN 440 R (ISO 7094*) d EXT d INT kód rúd d INT d EXT s db/csomag ULS11343 M ULS13444 M12 13, ULS17565 M16 17, * Az ISO 7094 szabvány eltér a DIN 440 R szabványtól a felületi keménység tekintetében GALV ULS 1052 Alátét S235 acél - horganyzott galvanikus DIN 1052 kód rúd d INT d EXT s db/csomag ULS14586 M ULS18686 M GALV d EXT d INT ULS 125 Alátét S235 acél - horganyzott galvanikus DIN 125 A (ISO 7089*) d EXT d INT kód rúd d INT d EXT s db/csomag ULS81616 M8 8,4 16 1, ULS10202 M10 10, ULS13242 M ,5 500 ULS17303 M * Az ISO 7089 szabvány eltér a DIN 125 A szabványtól a felületi keménység tekintetében GALV 166 MET

167 STATIKUS ÉRTÉKEK - ALÁTÉTEK BEHATOLÁSI ELLENÁLLÁS A FÁBA s d INT d EXT N, ax rúd M10 M12 M16 szabvány d INT d EXT s JELLEMZŐ ÉRTÉKEK N ax,k [kn] MEGENGEDETT ÉRTÉKEK DIN 125 A 10,5 20,0 2,0 1,84 68 DIN ,5 30,0 2,5 5, DIN 440 R 11 34,0 3,0 6, DIN DIN 125 A 13,0 24,0 2,5 2,59 96 DIN ,0 37,0 3,0 7, DIN 440 R 13,5 44,0 4,0 11, DIN ,0 58,0 6,0 20, DIN 125 A 17,0 30,0 3,0 3, DIN ,0 50,0 3,0 14, DIN 440 R 17,5 56,0 5,0 18, DIN ,0 68,0 6,0 27, N adm [kg] KRITIKUS KÖRÜLMÉNY: AZ ALÁTÉT BEHATOLÁSA A FÁBA N > N ax,max N,ax N,ax MEGJEGYZÉSEK A jellemző értékek az EN 1995:2008 szabványnak felelnek meg. A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: Az alátét penetrációs ellenállása arányos a fából készült elemmel való érintkezési felülete nagyságával. A megengedett értékek a DIN 1052:1988 szabványnak felelnek meg. A γ m és k mod együtthatók értékét a számításhoz használt, vonatkozó szabvány szerint kell figyelembe venni. A számítás során a fából készült elemek térfogatsúlyát ρ k = 380 kg/m 3 nagyságúnak tételezzük fel. MET 167

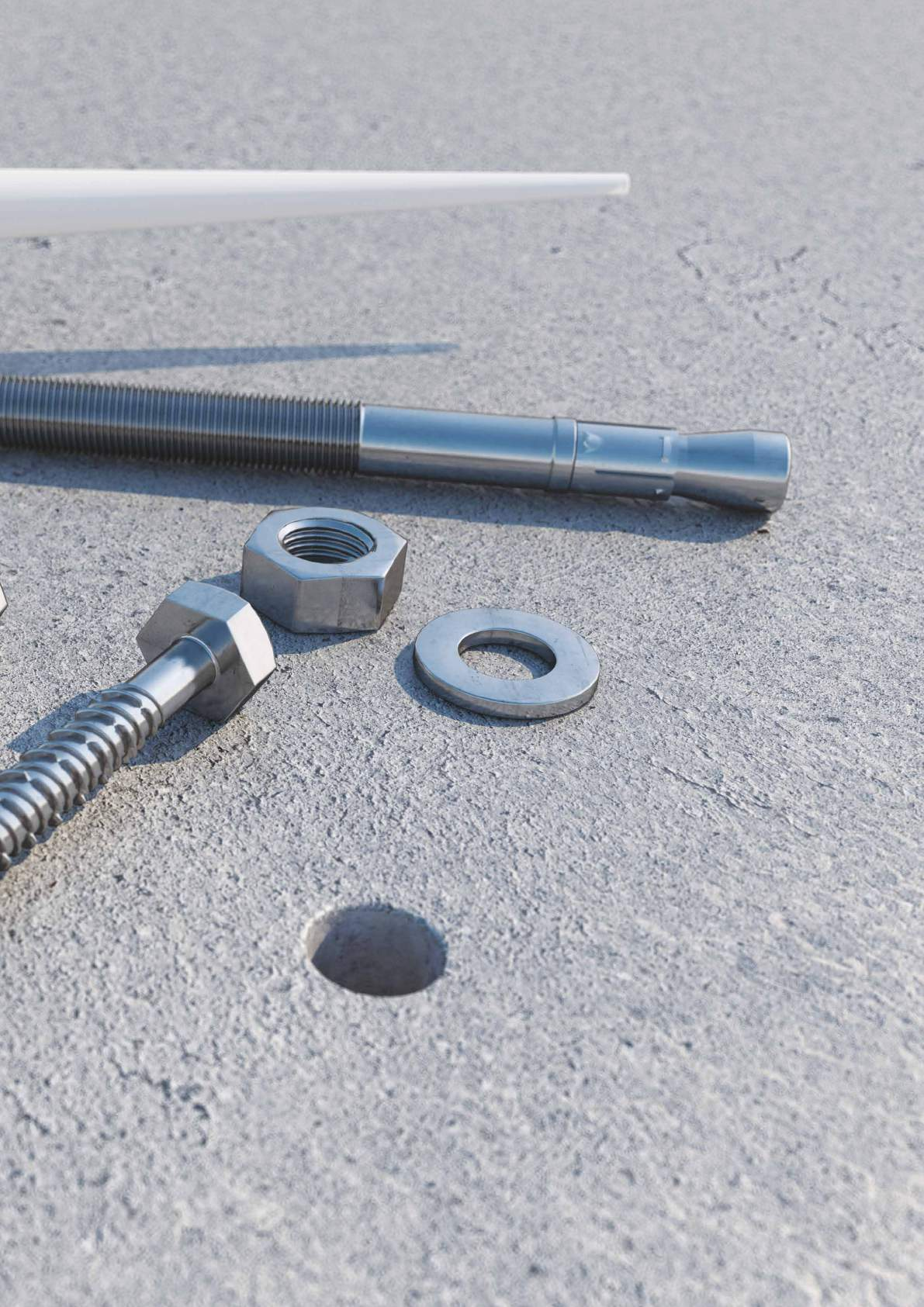

168 SKR - SKS SKR - SKS: csavarozható rögzítőelem betonhoz Nem repedezett betonban használható Nagyobb méretű hatlapfej Száraz rögzítésre alkalmas menet Három vegyértékű króm bevonat, Cr 3 + Galvanikusan horganyzott szénacél Átmenő rögzítés Tágulás nélküli telepítés SKR hatlapú fej kód d1 L tfix h1,min hnom d0 cls df fa df acél SW Tinst [Nm] db/csomag SKR SKR7580 7, SKR SKR SKR SKR SKR SKR SKR SKR SKR SKR SKR SKR SKR SKR SKR GALV SKS süllyesztett fejű kód d1 L tfix h1,min hnom d0 cls df fa df acél TX Tinst [Nm] db/csomag SKS TX40-50 SKS TX40-50 SKS TX ,5 SKS TX40-50 SKS TX40-50 SKS TX40-50 GALV T inst SW L t fix h 1 d f h nom d 1 = a rögzítőelem átmérője L = a rögzítőelem hossza t fix = max. rögzíthető vastagság h 1 = furat minimális mélysége h nom = a rögzítés névleges mélysége d 0 = a beton hordozóanyag furatának mérete d f = max. furatátmérő a rögzítendő elemben SW = kulcsméret T inst = meghúzási nyomaték d 1 d SKR - SKS

169 SKR - SKS CE: csavarozható rögzítőelem CE1 betonhoz CE, 1. lehetőség Tanúsítvánnyal rendelkezik a C20/25 C50/60 közötti, repedezett és nem repedezett betonban való használatra Szeizmikus teljesítménykategória: C2 (M8-M16) Tűzállóság: R120 Önzáró recézés a fej alatt (SKR CE) Galvanikusan horganyzott szénacél Átmenő rögzítés Tágulás nélküli telepítés SKR CE hatlapú fej, hamis alátéttel kód d1 L tfix h1,min hnom d0 cls df fa df acél SW Tinst [Nm] db/csomag SKR8100CE SKR1080CE SKR10100CE SKR10120CE SKR12110CE SKR12150CE SKR12210CE SKR16130CE GALV SKS CE süllyesztett lapos csavarfej kód d1 L tfix h1,min hnom d0 cls df fa df acél TX Tinst [Nm] db/csomag SKS75100CE TX GALV FELSZERELÉS T inst SKR - SKS 169

170 SKR - SKS: csavarozható rögzítőelem betonhoz TELEPÍTÉS c s A húzó terhek tengelyközei és távolságai 7, ,5 Minimális tengelyköz s min,n Minimális távolság a peremtől c min,n A beton hordozóanyag minimális vastagsága h min Kritikus tengelyköz s cr,n Kritikus távolság a peremtől c cr,n SKR SKS c s h min A nyírási terhek minimális tengelyközei és távolságai 7, ,5 Minimális tengelyköz s min,v Minimális távolság a peremtől c min,v A beton hordozóanyag minimális vastagsága h min Kritikus tengelyköz s cr,v Kritikus távolság a peremtől c cr,v A kritikusnál kisebb tengelyközök és távolságok esetében a telepítési paraméterekkel arányosan kell csökkenteni az ellenállási értékeket. STATIKUS ÉRTÉKEK Egyetlen rögzítőelem esetében érvényes, tengelyközök és peremtávolságok nélkül, C20/25 osztályú betonra. MEGENGEDETT ÉRTÉKEK (ajánlás) SKR NEM REPEDEZETT BETON HÚZÁS NYÍRÁS (1) FEJ PENETRÁCIÓJA N 1,rec [kn] [kn] [kn] 7,5 2,13 2,50 1,19 (2) 10 6,64 6,65 1,86 (2) 12 8,40 8,18 2,83 (2) V rec N 2,rec SKS 7,5 2,13 2,50 0,72 ÁLTALÁNOS ELVEK MEGJEGYZÉSEK A megengedett (ajánlott) húzási és nyírási erőértékek összhangban vannak a Milánói Politechnikai Egyetem által kiadott 2006/5205/1 sz. tanúsítvánnyal, és a végső szakadási terhelés tekintetében négyszeres biztonsági tényezővel számolva kaptuk őket. (1) A rögzítőelem globális ellenállásának vizsgálatakor a rögzítendő elemre (pl. fa, acél stb.) ható nyírási ellenállást az alkalmazott anyagtól függően kell kiértékelni. (2) Az értékek DIN 9021 alátéttel felszerelt SKR használata esetén érvényesek (ISO 9073). 170 SKR - SKS

171 SKR - SKS CE: csavarozható rögzítőelem CE1 betonhoz TELEPÍTÉS c s SKR CE Minimális tengelyközök és távolságok Minimális tengelyköz s min ha c Minimális távolság a peremtől c min ha s A beton hordozóanyag minimális vastagsága h min SKS CE c s h min Kritikus tengelyközök és távolságok Kritikus tengelyköz Kritikus távolság a peremtől s (3) cr,n s (4) cr,sp c (3) cr,n c (4) cr,sp A kritikusnál kisebb tengelyközök és távolságok esetében a telepítési paraméterekkel arányosan kell csökkenteni az ellenállási értékeket. STATIKUS ÉRTÉKEK Egyetlen rögzítőelem esetében érvényes, tengelyközök és peremtávolságok nélkül, C20/25 osztályú betonra. JELLEMZŐ ÉRTÉKEK SKR CE NEM REPEDEZETT BETON HÚZÁS (1) NYÍRÁS (2) N Rk,p γ Mp V Rk,s [kn] [kn] ,1 9, ,8 20, ,1 32, ,1 56,9 SKS CE ,1 9,4 1,5 γ Ms 1,5 SKR CE REPEDEZETT BETON HÚZÁS (1) NYÍRÁS (2) N Rk,p γ Mp V Rk,s [kn] [kn] 8 4 2,1 9,4 10 7,5 1,8 20, ,1 32, ,1 56,9 SKS CE 8 4 2,1 9,4 1,5 γ Ms 1,5 az NRk,p növekedési tényezője ψc C30/37 1,22 C40/50 1,41 C50/60 1,55 MEGENGEDETT ÉRTÉKEK (ajánlás) NEM REPEDEZETT BETON REPEDEZETT BETON HÚZÁS NYÍRÁS HÚZÁS NYÍRÁS SKR CE N rec V rec [kn] [kn] 8 5,4 4,5 10 7,9 9,6 12 8,5 15, ,6 27,1 SKS CE 8 5,4 4,5 SKR CE N rec V rec [kn] [kn] 8 1,4 4,5 10 3,0 9,6 12 3,1 15,4 16 5,4 27,1 SKS CE 8 1,4 4,5 ÁLTALÁNOS ELVEK A jellemző értékek számítása az ETA előírással összhangban, az A tervezési módszer szerint történt (ETAG001). A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: A γ m együtthatók értékei a táblázatban láthatók, és összhangban vannak a termék tanúsítványokkal. A megengedett (ajánlott) értékeket a jellemző értékekből kell kiszámolni, alkalmazva a γ m parciális biztonsági tényezőt az ETA szerinti anyagokhoz, valamint egy további részleges tényezőt alkalmazva az erőhatásokkal kapcsolatban, melynek értéke γ f = 1,4. A csökkentett tengelytávolságú és szélhez közeli, megnövelt szilárdsági osztályú vagy csökkentett vastagságú betonra rögzítendő rögzítőelemek számításával kapcsolatban lásd az ETA dokumentumot. MEGJEGYZÉSEK (1) Törési mód kihúzással (pull-out). (2) Az acél anyag törési módja. (3) Törési mód betonkúp képződésével. (4) Törési mód repedéssel (splitting). SKR - SKS 171

172 ABS Nagy teherbírású táguló rögzítőelem bilinccsel, CE1 CE, 1. lehetőség Tanúsítvánnyal rendelkezik a C20/25 C50/60 közötti, repedezett és nem repedezett betonban való használatra Szeizmikus teljesítménykategória: C1 Tömör anyagokhoz használható Tűzállóság: R csavar, hatlapú fejjel és rászerelt alátéttel Galvanikusan horganyzott szénacél Átmenő rögzítés A meghúzási nyomatékkal szabályozott tágulás ABS d0 Lt dcsavar tfix h1,min hef df kód SW Tinst [Nm] db/csomag FE M6 FE FE M8 FE FE M10 FE GALV T inst t fix h 1 SW d f h ef L t d 0 = a lehorgonyzó elem átmérője = a furat átmérője a beton hordozóanyagban d = a csavar átmérője L t = a rögzítőelem hossza t fix = max. rögzíthető vastagság h 1 = furat minimális mélysége h ef = a lehorgonyzás tényleges mélysége d f = max. furatátmérő a rögzítendő elemben SW = kulcsméret T inst = meghúzási nyomaték d d 0 FELSZERELÉS T inst ABS

173 TELEPÍTÉS c s Minimális tengelyközök és távolságok 10 / M6 12 / M8 16 / M10 Minimális tengelyköz s min ha c Minimális távolság a peremtől c min ha s A beton hordozóanyag minimális vastagsága h min c s h min Kritikus tengelyközök és távolságok 10 / M6 12 / M8 16 / M10 Kritikus tengelyköz Kritikus távolság a peremtől s (4) cr,n s (5) cr,sp c (4) cr,n c (5) cr,sp A kritikusnál kisebb tengelyközök és távolságok esetében a telepítési paraméterekkel arányosan kell csökkenteni az ellenállási értékeket. STATIKUS ÉRTÉKEK Egyetlen rögzítőelem esetében érvényes, tengelyközök és peremtávolságok nélkül, C20/25 osztályú betonra. JELLEMZŐ ÉRTÉKEK NEM REPEDEZETT BETON REPEDEZETT BETON HÚZÁS (1) NYÍRÁS (2) HÚZÁS (1) NYÍRÁS N Rk,p γ Mp V Rk,s [kn] [kn] 10 / M6 16,0 16,0 12 / M8 16,0 1,5 25,0 16 / M10 20,0 43,0 γ Ms 1,45 N Rk,p γ Mp V Rk,s / Rk,cp γ Ms,Mc [kn] [kn] 10 / M6 5 14,7 (3) 1,5 12 / M8 6 1,5 25,0 (2) 1,45 16 / M ,2 (3) 1,5 az NRk,p növekedési tényezője ψc C30/37 1,22 C40/50 1,41 C50/60 1,55 MEGENGEDETT ÉRTÉKEK (ajánlás) NEM REPEDEZETT BETON REPEDEZETT BETON HÚZÁS NYÍRÁS HÚZÁS NYÍRÁS N rec [kn] V rec [kn] 10 / M6 7,6 7,9 12 / M8 7,6 12,3 16 / M10 9,5 21,2 N rec [kn] V rec [kn] 10 / M6 2,4 7,0 12 / M8 2,9 12,3 16 / M10 7,6 20,1 ÁLTALÁNOS ELVEK MEGJEGYZÉSEK A jellemző értékek számítása az ETA előírással összhangban, az A tervezési módszer szerint történt (ETAG001). A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: (1) Törési mód kihúzással (pull-out). (2) Az acél anyag törési módja (V Rk,s ). (3) Törési mód kifeszítéssel (pry-out, V Rk,cp ). (4) Törési mód betonkúp képződésével. (5) Törési mód repedéssel (splitting). A γ m együtthatók értékei a táblázatban láthatók, és összhangban vannak a termék tanúsítványokkal. A megengedett (ajánlott) értékeket a jellemző értékekből kell kiszámolni, alkalmazva a γ m parciális biztonsági tényezőt az ETA szerinti anyagokhoz, valamint egy további részleges tényezőt alkalmazva az erőhatásokkal kapcsolatban, melynek értéke γ f = 1,4. A csökkentett tengelytávolságú és szélhez közeli, megnövelt szilárdsági osztályú vagy csökkentett vastagságú betonra rögzítendő rögzítőelemek számításával kapcsolatban lásd az ETA dokumentumot. ABS 173

174 AB1 Nagy teherbírású táguló rögzítőelem, CE1 COMING SOON CE, 1. lehetőség Tanúsítvánnyal rendelkezik a C20/25 C50/60 közötti, repedezett és nem repedezett betonban való használatra Tömör anyagokhoz használható Tűzállóság: R120 Anyával és alátéttel előre szerelve Galvanikusan horganyzott szénacél és rozsdamentes acél Átmenő rögzítés A meghúzási nyomatékkal szabályozott tágulás AB1 Galvanikusan horganyzott szénacél kód d = d0 Lt tfix f h1,min hef df SW Tinst [Nm] db/csomag FE FE M FE FE M10 FE FE FE M12 FE FE FE M GALV AB1 rozsdamentes acél A4 kód d = d0 Lt tfix f h1,min hef df SW Tinst [Nm] db/csomag AI8095A M8 AI80112A AI1095A M10 AI10132A AI12110A M12 AI12163A AI16123A4 M INOX T inst d t fix h 1 SW d f f h ef Lt d = a rögzítőelem átmérője d 0 = a beton hordozóanyag furatának mérete L t = a rögzítőelem hossza t fix = max. rögzíthető vastagság f = a menet hossza h 1 = furat minimális mélysége h ef = a lehorgonyzás tényleges mélysége d f = max. furatátmérő a rögzítendő elemben SW = kulcsméret T inst = meghúzási nyomaték d 0 FELSZERELÉS T inst AB1

175 TELEPÍTÉS c s Minimális tengelyközök és távolságok M8 M10 M12 M16 Minimális tengelyköz s min ha c Minimális távolság a peremtől c min ha s A beton hordozóanyag minimális vastagsága h min c s h min Kritikus tengelyközök és távolságok M8 M10 M12 M16 Kritikus tengelyköz Kritikus távolság a peremtől s (3) cr,n s (4) cr,sp c (3) cr,n c (4) cr,sp A kritikusnál kisebb tengelyközök és távolságok esetében a telepítési paraméterekkel arányosan kell csökkenteni az ellenállási értékeket. STATIKUS ÉRTÉKEK Egyetlen rögzítőelem esetében érvényes, tengelyközök és peremtávolságok nélkül, C20/25 osztályú betonra. JELLEMZŐ ÉRTÉKEK NEM REPEDEZETT BETON REPEDEZETT BETON HÚZÁS (1) NYÍRÁS (2) HÚZÁS (1) NYÍRÁS (2) V N Rk,s Rk,p γ Mp [kn] [kn] AB1 horganyzott AB1 A4 M M , M M , γ Ms 1,5 V N Rk,s Rk,p γ Mp [kn] [kn] AB1 horganyzott AB1 A4 M M10 9 1, M M , γ Ms 1,5 az NRk,p növekedési tényezője ψc C25/30 1,04 C30/37 1,10 C40/50 1,20 C50/60 1,28 MEGENGEDETT ÉRTÉKEK (ajánlás) NEM REPEDEZETT BETON REPEDEZETT BETON HÚZÁS NYÍRÁS HÚZÁS NYÍRÁS V N rec rec [kn] [kn] AB1 horganyzott AB1 A4 M8 3,6 4,8 5,2 M10 6,3 8,6 8,1 M12 7,9 11,0 11,9 M16 16,7 21,0 22,4 V N rec rec [kn] [kn] AB1 horganyzott AB1 A4 M8 2,0 4,8 5,2 M10 3,6 8,6 8,1 M12 4,8 11,0 11,9 M16 9,5 21,0 22,4 ÁLTALÁNOS ELVEK MEGJEGYZÉSEK A jellemző értékek számítása az ETA előírással összhangban, az A tervezési módszer szerint történt (ETAG001). A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: (1) Törési mód kihúzással (pull-out). (2) Az acél anyag törési módja. (3) Törési mód betonkúp képződésével. (4) Törési mód repedéssel (splitting). A γ m együtthatók értékei a táblázatban láthatók, és összhangban vannak a termék tanúsítványokkal. A megengedett (ajánlott) értékeket a jellemző értékekből kell kiszámolni, alkalmazva a γ m parciális biztonsági tényezőt az ETA szerinti anyagokhoz, valamint egy további részleges tényezőt alkalmazva az erőhatásokkal kapcsolatban, melynek értéke γ f = 1,4. A csökkentett tengelytávolságú és szélhez közeli, megnövelt szilárdsági osztályú vagy csökkentett vastagságú betonra rögzítendő rögzítőelemek számításával kapcsolatban lásd az ETA dokumentumot. AB1 175

176 AB7 Nagy teherbírású táguló rögzítőelem, CE7 CE, 7. lehetőség Tanúsítvánnyal rendelkezik a C20/25 C50/60 közötti nem repedezett betonban való használatra Tömör anyagokhoz használható Anyával és alátéttel előre szerelve Hosszú csavarmenet Rozsdamentes táguló bilincs A2 (AB7 extra hosszú) Galvanikusan horganyzott szénacél Átmenő rögzítés A meghúzási nyomatékkal szabályozott tágulás AB7 STANDARD kód d = d0 Lt tfix f h1,min hef df SW Tinst [Nm] db/csomag FE FE FE / 43* / 70* 65 / 50* FE FE * Kétféle behelyezési módszer: standard / kis mélység GALV AB7 EXTRA HOSSZÚ kód d = d0 Lt tfix f h1,min hef df SW Tinst [Nm] db/csomag FE , FE , GALV T inst d t fix h 1 SW d f f h ef Lt d = a rögzítőelem átmérője d 0 = a beton hordozóanyag furatának mérete L t = a rögzítőelem hossza t fix = max. rögzíthető vastagság f = a menet hossza h 1 = furat minimális mélysége h ef = a lehorgonyzás tényleges mélysége d f = max. furatátmérő a rögzítendő elemben SW = kulcsméret T inst = meghúzási nyomaték d 0 FELSZERELÉS T inst AB7

177 TELEPÍTÉS c s AB7 STANDARD AB7 EXTRA HOSSZÚ Minimális tengelyközök és távolságok M10 M12x100 M12x120 (3) M16 M16 Minimális tengelyköz s min Minimális távolság a peremtől c min A beton hordozóanyag minimális vastagsága h min / c s STATIKUS ÉRTÉKEK JELLEMZŐ ÉRTÉKEK h min Kritikus tengelyközök és távolságok M10 M12x100 M12x120 (3) M16 M16 Kritikus tengelyköz Kritikus távolság a peremtől s (4) cr,n / s (5) cr,sp / c (4) cr,n / c (5) cr,sp / A kritikusnál kisebb tengelyközök és távolságok esetében a telepítési paraméterekkel arányosan kell csökkenteni az ellenállási értékeket. Egyetlen rögzítőelem esetében érvényes, tengelyközök és peremtávolságok nélkül, C20/25 osztályú betonra. NEM REPEDEZETT BETON HÚZÁS (1) NYÍRÁS (2) AB7 STANDARD N Rk,p V γ Rk,s / V Rk,cp kn Mp [kn] γ Ms,Mc M10 12,0 1,5 13,7 1,5 M12x100 16,0 1,5 17,8 1,5 M12x120 (3) 25,0 / 16,0 1,8 / 1,5 20,6 / 17,8 1,25 / 1,5 M16 35,0 1,8 38,3 1,25 AB7 EXTRA HOSSZÚ M16 25,0 1,8 13,5 1,25 az NRk,p növekedési tényezője ψc C30/37 1,22 C40/50 1,41 C50/60 1,55 MEGENGEDETT ÉRTÉKEK (ajánlás) NEM REPEDEZETT BETON HÚZÁS NYÍRÁS AB7 STANDARD N rec V rec [kn] [kn] M10 5,7 6,5 M12x100 7,6 8,5 M12x120 (3) 9,9 / 7,6 11,8 / 8,5 M16 13,9 21,9 AB7 EXTRA HOSSZÚ M16 9,9 7,7 ÁLTALÁNOS ELVEK A jellemző értékek számítása az ETA előírással összhangban, az A tervezési módszer szerint történt (ETAG001). A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: MEGJEGYZÉSEK (1) Törési mód kihúzással (pull-out). (2) Változó törési módok (acél anyag vagy kifeszítés). (3) A közölt értékek a két lehetséges telepítési mélységre vonatkoznak ennél a rögzítőelemnél (standard / kis mélység). (4) Törési mód betonkúp képződésével. (5) Törési mód repedéssel (splitting). A γ m együtthatók értékei a táblázatban láthatók, és összhangban vannak a termék tanúsítványokkal. A megengedett (ajánlott) értékeket a jellemző értékekből kell kiszámolni, alkalmazva a γ m parciális biztonsági tényezőt az ETA szerinti anyagokhoz, valamint egy további részleges tényezőt alkalmazva az erőhatásokkal kapcsolatban, melynek értéke γ f = 1,4. A csökkentett tengelytávolságú és szélhez közeli, megnövelt szilárdsági osztályú vagy csökkentett vastagságú betonra rögzítendő rögzítőelemek számításával kapcsolatban lásd az ETA dokumentumot. AB7 177

178 ABU Nagy teherbírású táguló rögzítőelem Anyával és alátéttel előre szerelve Hosszú csavarmenet Galvanikusan horganyzott szénacél Átmenő rögzítés A meghúzási nyomatékkal szabályozott tágulás Tömör anyagokhoz használható GALV kód d = d0 Lt tfix f h1,min df SW Tinst [Nm] db/csomag FE FE FE FE FE FE FE FE FE T inst d FE FE t fix h 1 SW d f f L t d = a rögzítőelem átmérője d 0 = a beton hordozóanyag furatának mérete L t = a rögzítőelem hossza t fix = max. rögzíthető vastagság f = a menet hossza h 1 = furat minimális mélysége d f = max. furatátmérő a rögzítendő elemben SW = kulcsméret T inst = meghúzási nyomaték d ABU

179 INA Menetes rúd, 5.8 acélosztály, kémiai rögzítőanyagokhoz INA Csavaranyával (ISO4032) és alátéttel (ISO7089) együtt 5.8 acél, galvanikus horganyzással kód d Lt d0 df db/csomag FE M FE M10 FE FE M12 FE FE FE M FE d 0 = furatátmérő a rögzítendő elemben / d f = furatátmérő a rögzítendő elemben GALV FELSZERELÉS T inst h ef IHP - IHM Persely furatos anyagokhoz IHP - MŰANYAG HÁLÓ IHM - FÉMHÁLÓ kód d0 L rúd d0 db/csomag FE M10 (M8) FE M10 (M8) FE M12 / M kód d0 L rúd d0 db/csomag FE M FE M8 / M FE M12 / M FELSZERELÉS T inst INA - IHP - IHM 179

180 VINYLPRO Kétkomponensű sztirolmentes vinilészter kémiai rögzítőanyag CE 1. lehetőség Szeizmikus teljesítménykategória: C1 LEED According to LEED IEQ 4.1 CE, 1. lehetőség Tanúsítvánnyal rendelkezik a repedezett és nem repedezett betonban, illetve tömör és lyukacsos falazatban való használatra (a,b,c használati kategória) Szeizmikus teljesítménykategória: C1 (M12-M16) Tűzállóság: R120 Megfelel a LEED követelményeknek, IEQ Credit 4.1 Illékony szerves vegyületek (VOC) kibocsátása lakó környezetekben: A+ osztály Száraz beton, nedves beton és elárasztott furat Tanúsítvány az ivóvízzel való érintkezésről Nem hoz létre feszültséget a hordozóanyagban Sztirolmentes - szagtalan VINYLPRO kód méret [ml] db/csomag FE FE Minőségét megőrzi a gyártási dátumtól számítva: 18 hónapig 410 ml / 12 hónapig 300 ml. TOVÁBBI TERMÉKEK - TARTOZÉKOK kód leírás méret [ml] db/csomag MAM400 kinyomó pisztoly FLY401 kinyomó pisztoly STING csőr - 12 PONY fúvó pumpa - 1 FELSZERELÉS +20 C 45 min T inst h ef VINYLPRO

181 TELEPÍTÉS A TELEPÍTÉS GEOMETRIAI JELLEMZŐI - MENETES RUDAK (INA VAGY MGS TÍPUS) c s h min c s d M8 M10 M12 M16 d h ef,min h ef,max d f T inst [Nm] M8 M10 M12 M16 Minimális tengelyköz s min Minimális távolság a peremtől c min A beton hordozóanyag minimális vastagsága h min h ef mm h ef + 2 d 0 A kritikusnál kisebb tengelyközök és távolságok esetében a telepítési paraméterekkel arányosan kell csökkenteni az ellenállási értékeket. T inst t fix d f L h h 1 ef h min d d 0 d = a rögzítőelem átmérője d 0 = a beton hordozóanyag furatának mérete h ef = a lehorgonyzás tényleges mélysége d f = max. furatátmérő a rögzítendő elemben T inst = meghúzási nyomaték L = a rögzítőelem hossza t fix = max. rögzíthető vastagság h 1 = furat minimális mélysége SZERELÉSI IDŐK ÉS HŐMÉRSÉKLETEK a hordozóanyag hőmérséklete a patron hőmérséklete megmunkálási idő terhelhetőségi idő száraz hordozófelület nedves hordozófelület C + 15 C 90 perc 24 óra 48 óra C + 5 C 90 min 14 óra 24 óra 0 4 C + 5 C 45 perc 7 óra 14 óra 5 9 C + 5 C 25 min 2 óra 4 óra C + 5 C 15 min 80 min 160 min C + 5 C 6 min 45 perc 90 min C + 5 C 4 min 25 min 50 min C + 5 C 2 min 20 min 40 min 40 C + 5 C 1,5 min 15 min 30 min VINYLPRO 181

182 JELLEMZŐ STATIKUS ÉRTÉKEK Egyetlen menetes rúd (INA vagy MGS tartály) esetében érvényes, tengelyközök és peremtávolságok nélkül, C20/25 osztályú betonra. NEM REPEDEZETT BETON (1) HÚZÁS rúd h ef,min N (2) Rk,p [kn] h ef,max N (3) Rk,s / Rk,p [kn] acél, 5.8 γ Mp acél, 8.8 γ Mp acél, 5.8 γ Ms acél, 8.8 γ M M ,7 1,5 13,7 1, ,0 29,0 M ,1 25, ,0 46,0 γ Ms = 1,5 1,5 M ,2 1,8 36,2 1, ,0 67,0 M ,3 64, ,0 144,8 γ Mp = 1,8 NYÍRÁS rúd h ef V Rk,s (4) [kn] acél, 5.8 γ Ms acél, 8.8 γ Ms M8 64 9,0 15,0 M ,0 23,0 1,25 M ,0 34,0 M ,0 63,0 1,25 az N Rk,p növekedési tényezője (5) ψc C25/30 1,02 C30/37 1,04 C40/50 1,08 C50/60 1,10 REPEDEZETT BETON (1) HÚZÁS rúd h ef,min N (2) Rk,p [kn] h ef,max N (2) Rk,p [kn] acél, 5.8 γ Mp acél, 8.8 γ Mp acél, 5.8 γ Mp acél, 8.8 γ Mp M ,3 16, ,6 36,6 1,8 1,8 1,8 M ,0 29, ,1 65,1 1,8 NYÍRÁS rúd h ef,min V Rk [kn] h ef,max V (4) Rk,s [kn] acél, 5.8 γ Ms acél, 8.8 γ Mc acél, 5.8 γ Ms acél, 8.8 γ Ms M ,0 1,25 (4) 31,9 1,5 (6) ,0 34,0 1,25 M ,0 57, ,0 63,0 1, VINYLPRO

183 MEGENGEDETT STATIKUS ÉRTÉKEK NEM REPEDEZETT BETON HÚZÁS rúd h ef,min N rec [kn] h ef,max N rec [kn] acél, 5.8 acél, 8.8 acél, 5.8 acél, 8.8 M8 64 6,5 6, ,6 13,8 M ,0 10, ,8 21,9 M ,4 14, ,0 31,9 M ,5 25, ,1 57,5 NYÍRÁS rúd h ef,min V rec [kn] acél, 5.8 acél, 8.8 M8 64 5,1 8,6 M ,6 13,1 M ,0 19,4 M ,3 36,0 ÁLTALÁNOS ELVEK MEGJEGYZÉSEK A jellemző értékek kiszámítása az ETA dokumentummal összhangban, a TR029 vagy a CEN/TS :2009 előírásokban szereplő tervezési módszer szerint történik. A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: A γ m együtthatók értékei a táblázatban láthatók, és összhangban vannak a termék tanúsítványokkal. A megengedett (ajánlott) értékeket a jellemző értékekből kell kiszámolni, alkalmazva a γ m parciális biztonsági tényezőt az ETA szerinti anyagokhoz, valamint egy további részleges tényezőt alkalmazva az erőhatásokkal kapcsolatban, melynek értéke γ f = 1,4. A szeizmikus terhelésnek kitett rögzítőelemek tervezésével kapcsolatban lásd az ETA referencia dokumentumot, valamint az ETAG 001 E. mellékletét és a TR045 előírást. A csökkentett tengelytávolságú és szélhez közeli, megnövelt szilárdsági osztályú vagy csökkentett vastagságú betonra rögzítendő rögzítőelemek számításával kapcsolatban lásd az ETA dokumentumot. (1) A falazaton lévő rögzítőelemek számításával, illetve a továbbfejlesztett tapadó rudak használatával kapcsolatban lásd az ETA dokumentumot. (2) Törési mód kihúzással és a betonkúp törésével (pull-out and concrete cone failure). (3) Az rúdacél anyag törési módja 5.8 osztály, valamint változó a 8.8 osztályú rúd esetében (acél anyag / pull-out). (4) Az acél anyag törési módja. (5) A húzási ellenállás növekedési tényezője (kivéve az acélanyag folyását), amely egyaránt érvényes nem repedezett és repedezett beton jelenlétében. (6) Törési mód kifeszítéssel (pry-out). VINYLPRO 183

184 EPOPLUS Kétkomponensű, nagy teljesítményű epoxi kémiai rögzítőanyag CE 1. lehetőség Szeizmikus teljesítménykategória: C2 LEED According to LEED IEQ 4.1 CE, 1. lehetőség Tanúsítvánnyal rendelkezik a repedezett és nem repedezett betonban való használatra Szeizmikus teljesítménykategória: C2 (M12-M16) Szeizmikus teljesítménykategória: C1 (M12-M30) Tűzállóság: R120 Megfelel a LEED követelményeknek, IEQ Credit 4.1 Illékony szerves vegyületek (VOC) kibocsátása lakó környezetekben: A+ osztály Száraz beton, nedves beton és elárasztott furat Rögzítőelemek kiemelt magos furatban Tanúsítvány az ivóvízzel való érintkezésről Dielektromos rögzítés EPOPLUS kód méret [ml] db/csomag FE Minőségét megőrzi a gyártási dátumtól számítva: 24 hónapig TOVÁBBI TERMÉKEK - TARTOZÉKOK kód leírás méret [ml] db/csomag MAMDB kinyomó pisztoly dupla patronokhoz STING csőr - 12 PONY fúvó pumpa - 1 FELSZERELÉS +20 C 10 h T inst h ef EPOPLUS

185 TELEPÍTÉS A TELEPÍTÉS GEOMETRIAI JELLEMZŐI - MENETES RUDAK (INA VAGY MGS TÍPUS) c s h min c s d M8 M10 M12 M16 M20 M24 M27 d h ef,min h ef,max d f T inst [Nm] M8 M10 M12 M16 M20 M24 M27 Minimális tengelyköz s min Minimális távolság a peremtől c min A beton hordozóanyag minimális vastagsága h min h ef mm h ef + 2 d 0 A kritikusnál kisebb tengelyközök és távolságok esetében a telepítési paraméterekkel arányosan kell csökkenteni az ellenállási értékeket. T inst t fix d f L h h 1 ef h min d = a rögzítőelem átmérője d 0 = a beton hordozóanyag furatának mérete h ef = a lehorgonyzás tényleges mélysége d f = max. furatátmérő a rögzítendő elemben T inst = meghúzási nyomaték L = a rögzítőelem hossza t fix = max. rögzíthető vastagság h 1 = furat minimális mélysége d d 0 SZERELÉSI IDŐK ÉS HŐMÉRSÉKLETEK a hordozóanyag hőmérséklete megmunkálási idő terhelhetőségi idő száraz hordozófelület nedves hordozófelület 5 9 C 120 min 50 óra 4 óra C 90 min 30 óra 160 min C 30 min 10 óra 90 min C 20 min 6 óra 40 min 40 C 12 min 4 óra 30 min A patron tárolási hőmérséklete C EPOPLUS 185

186 JELLEMZŐ STATIKUS ÉRTÉKEK Egyetlen menetes rúd (INA vagy MGS tartály) esetében érvényes, tengelyközök és peremtávolságok nélkül, C20/25 osztályú betonra. NEM REPEDEZETT BETON (1) HÚZÁS rúd h ef,min N (2) Rk,p [kn] h ef,max N (3) Rk,s / Rk,p [kn] acél, 5.8 γ Mp acél, 8.8 γ Mp acél, 5.8 γ M acél, 8.8 γ Mp M ,9 20, ,0 31,4 M ,7 32,7 1, ,0 49,0 1,8 γ Ms = 1,5 M ,4 43, ,0 65,1 M ,1 73,1 1, ,0 115,8 M ,2 102, ,9 165,9 M ,4 2,1 134,4 2, ,1 γ Mp = 2,1 217,1 M ,3 160, ,8 274,8 1,8 2,1 NYÍRÁS rúd h ef V Rk,s (4) [kn] acél, 5.8 γ Ms acél, 8.8 γ Ms M8 64 9,0 15,0 M ,0 23,0 M ,0 34,0 M ,0 1,25 63,0 M ,0 98,0 M ,0 141,0 M ,0 184,0 1,25 az N Rk,p növekedési tényezője (5) ψc C25/30 1,02 C30/37 1,04 C40/50 1,08 C50/60 1,10 REPEDEZETT BETON (1) HÚZÁS rúd h ef,min N (2) Rk,p [kn] h ef,max N (2) Rk,p [kn] acél, 5.8 γ Mp acél, 8.8 γ Mp acél, 5.8 γ Mp acél, 8.8 γ Mp M ,5 23, ,3 35,3 1,8 1,8 1,8 M ,4 35, ,1 53,1 M ,3 50, ,4 75,4 M ,1 2,1 65,1 2, ,7 2,1 97,7 M ,4 82, ,7 123,7 1,8 2,1 NYÍRÁS rúd h ef,min V Rk [kn] h ef,max V (4) Rk,s [kn] acél, 5.8 γ Ms acél, 8.8 γ M acél, 5.8 γ Ms acél, 8.8 γ Ms M ,0 34,0 γ Ms = 1,25 (4) ,0 34,0 M ,0 70, ,0 63,0 M ,0 1,25 (4) 100,5 1,25 γ Ms = 1,5 (6) ,0 98,0 M ,0 130, ,0 141,0 M ,0 164, ,0 184,0 1, EPOPLUS

187 MEGENGEDETT STATIKUS ÉRTÉKEK NEM REPEDEZETT BETON HÚZÁS NYÍRÁS rúd h ef,min N rec [kn] h ef,max N rec [kn] acél, 5.8 acél, 8.8 acél, 5.8 acél, 8.8 M8 64 8,3 8,3 96 8,6 12,4 M ,0 13, ,8 19,4 M ,2 17, ,0 25,9 M ,0 29, ,1 46,0 M ,8 34, ,4 56,4 M ,7 45, ,9 73,9 M ,5 54, ,5 93,5 rúd h ef,min V rec [kn] acél, 5.8 acél, 8.8 M8 64 5,1 8,6 M ,6 13,1 M ,0 19,4 M ,3 36,0 M ,9 56,0 M ,3 80,6 M ,7 105,1 REPEDEZETT BETON HÚZÁS rúd h ef,min N rec [kn] h ef,max N rec [kn] acél, 5.8 acél, 8.8 acél, 5.8 acél, 8.8 M ,3 9, ,0 14,0 M ,0 14, ,1 21,1 M ,1 17, ,6 25,6 M ,2 22, ,2 33,2 M ,0 28, ,1 42,1 NYÍRÁS rúd h ef,min V rec [kn] h ef,max V rec [kn] acél, 5.8 acél, 8.8 acél, 5.8 acél, 8.8 M ,0 19, ,0 19,4 M ,3 33, ,3 36,0 M ,9 47, ,9 56,0 M ,3 62, ,3 80,6 M ,7 78, ,7 105,1 ÁLTALÁNOS ELVEK A jellemző értékek kiszámítása az ETA dokumentummal összhangban, a TR029 vagy a CEN/TS :2009 előírásokban szereplő tervezési módszer szerint történik. A tervezési értékek meghatározása a jellemző értékekből a következő módon történik: A γ m együtthatók értékei a táblázatban láthatók, és összhangban vannak a termék tanúsítványokkal. Az ajánlott (megengedett) értékeket a jellemző értékekből kell kiszámolni, alkalmazva a γ m parciális biztonsági tényezőt az ETA szerinti anyagokhoz, valamint egy további részleges tényezőt alkalmazva az erőhatásokkal kapcsolatban, melynek értéke γ f = 1,4. A szeizmikus terhelésnek kitett rögzítőelemek tervezésével kapcsolatban lásd az ETA referencia dokumentumot, valamint az ETAG 001 E. mellékletét és a TR045 előírást. A csökkentett tengelytávolságú és szélhez közeli, megnövelt szilárdsági osztályú vagy csökkentett vastagságú betonra rögzítendő rögzítőelemek számításával kapcsolatban lásd az ETA dokumentumot. MEGJEGYZÉSEK (1) A továbbfejlesztett tapadó rudak segítségével alkalmazott rögzítésekre vonatkozó számításokat lásd a hivatkozott ETA dokumentumban. (2) Törési mód kihúzással és a betonkúp törésével (pull-out and concrete cone failure). (3) Változó törési mód 5.8 osztályú rudak esetében (acél anyag / pull-out) és 8.8 osztályú acél rúdanyag esetében. (4) Az acél anyag törési módja. (5) A húzási ellenállás növekedési tényezője (kivéve az acélanyag folyását), amely egyaránt érvényes nem repedezett és repedezett beton jelenlétében. (6) Törési mód kifeszítéssel (pry-out). EPOPLUS 187

188 PALMIFIX Univerzális ellenlemez a HOOK, LOOP és AOS eszközökhöz Horganyzott acél B L UNIVERZÁLIS Több eszköz használatára alkalmas rendszer SOKOLDALÚ Különleges elbánást igénylő szerkezetekhez javasoljuk KÓDOK ÉS MÉRETEK GALV kód B L s db/csomag BEF KIEGÉSZÍTŐ - OMEGA kód B x L x H s db/csomag BEF x 290 x TELEPÍTÉS a HOOK eszközzel a LOOP eszközzel az AOS eszközzel METSZETRAJZ PÉLDA, AOS eszközzel kód BEF510 kód BEF PALMIFIX

189 TOPLATE 2.0 Igazítható lemez a TOWER rendszerhez TOPLATE Rögzített ellenlemez a TOWER rendszerhez EN 795:2012 A+C CEN/TS 16415:2013 Ø kód méretek db/csomag BEF x 350 x 8 1 GALV kód méretek db/csomag BEF SET 150 x 150 x 8 1 GALV Teljes száras csavarkészlet a rögzítéshez M12 menetes rudak (164. oldal), külön kell őket megrendelni TOWER PEAK Tetőgerinc-adapter készlet a TOWER eszközhöz EN 795:2012 A+C CEN/TS 16415:2013 TOWER SLOPE Rögzítő vezetőelem-készlet a ferde tetőhöz, TOWER EN 795:2012 A+C CEN/TS 16415:2013 GALV kód méretek min. faméret db/csomag TOWERPEAK 350 x 100 x /100 1 Nem tartozék a 24 db csavar (a szerkezetre való rögzítéshez) (HBS Ø oldal) A csavarok minimális behatolása a szerkezetbe: 80 mm GALV kód méretek min. faméret db/csomag TOWERSLOPE 1200 x 100 x /100 1 Nem tartozék a 16 db csavar (a szerkezetre való rögzítéshez) (HBS Ø oldal) A csavarok minimális behatolása a szerkezetbe: 80 mm ELLENLEMEZEK 189

190 TARTOZÉKOK A tetőn való szereléshez KÖTÉLFESZÍTŐ A MUNKAKÖTÉLZETHEZ kód leírás db/csomag 1 SI kötélfeszítő 1 2 SI a kötéfeszítő szorítója NYOMATÉKKULCS kód nyomaték [Nm] db/csomag BEAR AKKUMULÁTOROS SZEGECSELŐ kód Ø szegecs súly [kg] teljesítmény [N] db/csomag BIRD 4,8-7,7 2, KÉZI SZEGECSELŐ VAKSZEGECSEKHEZ kód Ø szegecs súly [kg] db/csomag FINCH 4-5 0,6 1 PROFESSZIONÁLIS SZEGECSELŐGÉP kód Ø szegecs súly [kg] db/csomag FINCH2 3-6,4 1, TARTOZÉKOK

191 3516 SZÖGBELÖVŐ ROOFING 16 kód Ø fej szög hossza szalagozás kioldás súly [kg] HH , szál egyenként / érintkezésre 2,3 ROOFING RING GYŰRŰS TETŐSZÖGEK - D16 16 d L kód d x L db/csomag kg/csomag HH ,0 x 19 horganyzott ,4 HH ,0 x 22 horganyzott ,6 HH ,0 x 25 horganyzott ,8 A REICH szögbelövőkkel kapcsolatban további információk találhatók a Faszerelési szerszámok c. katalógusban Kérésre rozsdamentes acél szögek is kaphatók SZIGETELÉS 2 1 kód anyag súly [g] Ø tartóelem db/csomag 1 SI ólom SI EPDM VÍZÁLLÓ SZIGETELŐ GALLÉROK kód anyag átmérő ragasztós felület szín db/csomag D66424 alu-butil x 300 téglavörös 5 D66435 alu-butil x 230 alumínium 4 RÖGZÍTŐ KÉSZLET, TOWER kód tartalom db/csomag BEF201VGS 8 db VGS csavar, 9 x 160 mm + 4 db alátét 1 BEF202VGS 8 db VGS csavar, 9 x 200 mm + 4 db alátét 1 RÖGZÍTŐ KÉSZLET, KITE kód tartalom db/csomag BEFKITE 1 db VGS csavar, 11 x 100 mm + 2 db HBS csavar, 8 x 100 mm 1 TARTOZÉKOK 191

192 192

193 TERMÉKLISTA KÓDOK FEJEZET: 1 MUNKAKÖTÉLZET PATROL munkakötélzet tartóelemen TOWER300 TOWER400 TOWER500 TOWER600 TOWERA2500 TOWER22500 PATROLTERM SPEAR PATROLSTOP PASANG PASINT SLIDE1 SLIDE2 PATROLANG PATROLINT PATROLMED SEIL-30 SI old. PATROL 36. old. munkakötélzet SHIELD támasztékon SHIELD BEF306-VE50 PATROLTERM SPEAR PASANG PASINT SLIDE1 SLIDE2 PATROLSTOP PATROLANG PATROLMED PATROLINT SEIL-30 SI PATROL KIT 42. old. Patrol munkakötélzet készletben PATROLKIT10 PATROLKIT15 PATROLKIT25 PATROL munkakötélzet acélszerkezeten PATROLEND SPEAR SEIL-30 PATROLINT PATROLMED PATROLANG 42. old. PATROL 44. old. átjáró munkakötélzet, homlokzaton PATROLTERM PARTERM PAREND PARIN PAREX PARINTER SPEAR SEIL-30 SLIDE1 SLIDE2 PATROLSTOP SI PATROL átjáró munkakötélzet, fej felett TOWER300 TOWER400 TOWER500 TOWER600 TOWERA2500 PATROLTERM PASINT PASANG SPEAR SEIL-30 SLIDE3 PATROLSTOP SI old. ALLinONE 46. old. munkakötélzet SYST támasztékon AIOSYST-01 AIOSYST-01SZH TYP-20-IT SEIL-30 AIOSZH-10 GLEIT-10 GLEIT-13 AIOEDLE-11 AIOEDLE-10 ENDS-10 AIOEB-10 KITSZH-10 AIOEDLE-14 ALLinONE 52. old. munkakötélzet VARIO támasztékon AIOVARIO-40 AIOVARIO-20 TYP-21-IT SI SEIL-30 AIOSZH-10 GLEIT-10 GLEIT-13 AIOEDLE-11 AIOEDLE-10 ENDS-10 AIOEB-10 KITSZH-10 AIOEDLE-14 DIASAFE támasztékos munkakötélzet DD02 DD03 DD04 DD05 DD06 DD07 DD08 DD09 DD10 DD11 DD13 TAURUS sínrendszer TAUBEF-10 TAUBEF-20 TAUBEF-12 TAUBEF-30 TAUEA-10 TAUEA old. 60. old. TAUVB-10 TAUVB-12 TAUBEF-90 TAUGLEIT-H-11 TAUGLEIT-A-30 TAUGLEIT-V-20 RAIL RAIL RAIL RAIL RAIL RAIL RAIL RAIL RAIL TAUTYP-10-IT TEMP mobil rögzítő kötélzet TEMPENDS-10 TEMPSZH-10 SEIL-30 TEMPORANEA mobil rögzítő kötélzet AS3080 FEJEZET: 2 LOOP - LOOP XL kikötési pont LOOP LOOPXL KRAKEN HOOK EVO kikötési pont HOOKEVO HOOK kikötési pont HOOK20 HOOK50 HOOK100 HOOK140 KITE kikötési pont KITE AOS kikötési pont AOS50 AOS130 AOS200 AOS300 AOS400 AOS old. 66. old. KIKÖTÉSI PONTOK 70. old. 72. old. 74. old. 76. old. 78. old. AOS old. kikötési pont Tower és Shield eszközökhöz AOS01 TOWER300 TOWER400 TOWER500 TOWER600 TOWERA2500 TOWER22500 SHIELD VARIO kikötési pont EAPVARIO-10 DIASAFE kikötési pont DD01 DD03 DD13 POINT kikötési pont POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT INDUSTRY-21 kikötési pont INDUSTRY-21 MOBIL KIKÖTÉS kikötési pont AS4580 ACÉL KIKÖTÉS kikötési pont AS7205 AS7209 AS8055 AS8054 FEJEZET: 3 FIX MELLVÉDEK kollektív védőeszközök AS7215 AS7216 AS7217 AS7218 AS7219 AS7220 AS7211 AS7214 AS7221 AS7222 AS7223 AS7224 AS7225 AS7226 AS7228 AS7229 AS7232 AS7230 AS old. 85. old. 86. old. 88. old. 90. old. 92. old. KOLLEKTÍV VÉDELEM 98. old. 193
