STIHL SG 10. Használati utasítás

Átírás

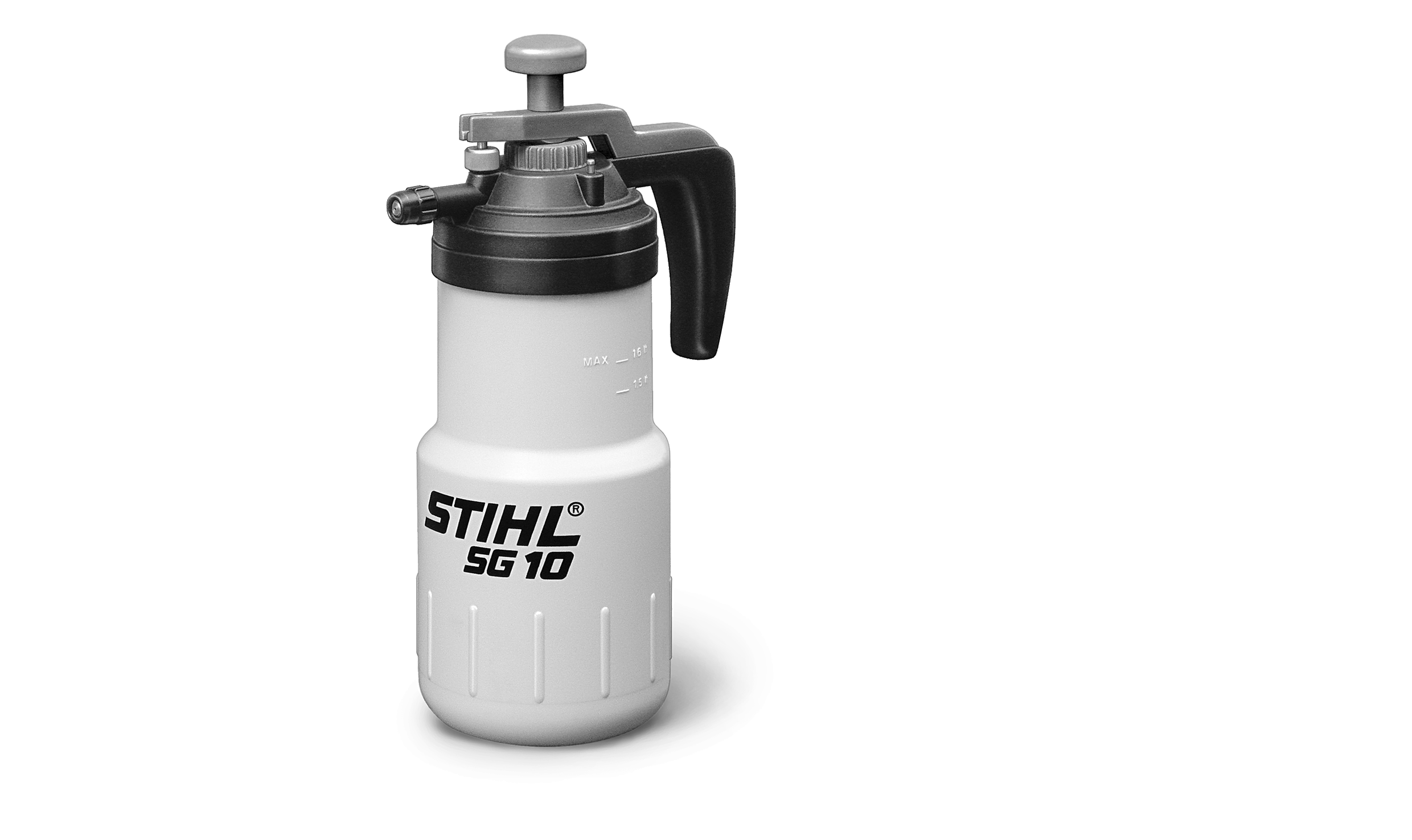

1 { STIHL Használati utasítás

2

3 Tartalomjegyzék Eredeti használati utasítás Ehhez a használati utasításhoz 2 Biztonsági előírások és munkatechnika 2 A folyadéktartály feltöltése 6 Permetezés 6 A permetezés után 7 Fontos alkotórészek 8 Műszaki adatok 9 Minőségi bizonyítvány 9 ADREAS STIHL AG & Co. KG, A. VA1.A _002_H Klórmentesen fehérített papírra nyomtatott. A nyomdafesték növényi olajokat tartalmaz, a papír újból felhasználható. { 1

4 Ehhez a használati utasításhoz Képjelzések A berendezésen található összes képjelzés jelentése ebben a használati utasításban részletesen ismertetett. Szövegrészek megjelölése Vigyázat, baleset- és személyi sérülésveszély, valamint jelentős anyagi károk történhetnek. Vigyázat, a berendezés vagy annak egyes alkotórészei megsérülhetnek. Műszaki továbbfejlesztés A STIHL-cég valamennyi gépének és munkaeszközének állandó továbbfejlesztésén fáradozik; ezért a gép alakjára, technikájára és felszerelésére vonatkozóan a változtatás jogát fenntartjuk. Ezért az ebben a használati utasításban közöltek alapján, és az ábrák szerint támasztott követeléseinek eleget tenni nem tudunk. Biztonsági előírások és munkatechnika A berendezéssel történő munkavégzéskor különleges biztonsági előírások szükségesek. A teljes használati utasítást olvassuk el mindig figyelmesen az első üzembehelyezés előtt, és azt gondosan őrizzük meg a későbbi használathoz. A biztonsági előírások be nem tartása életveszélyes lehet. Az adott országban érvényes biztonsági előírásokat, pld. a szakszövetkezetek, a társadalombiztosítási szervek, munkavédelmi hatóságok és hasonlók előírásait tartsuk be. Aki először dolgozik a géppel: Az eladóval, vagy más szakemberrel mutattassa be, hogyan kell a berendezést biztonságosan használni vagy szakmai tanfolyamon vegyünk részt. A géppel fiatalkorúak nem dolgozhatnak kivéve azok a 16 éven felüli fiatalok, akik felügyelet melletti kiképzésben részesülnek. Tartsuk távol a gyermekeket, állatokat és nézelődőket. Ha a gép nem használt, azt úgy állítsuk le, hogy senki se legyen veszélyeztetve. A géphez mások ne jussanak. A gép kezelője felelős azokért a balesetekért, vagy károkért, melyek más személyekkel, vagy azok tulajdonával történnek. A gépet csakis olyan személyeknek adjuk át, vagy kölcsönözzük, akik ezt a kivitelt és annak kezelését jól ismerik és a használati utasítást is adjuk át mindig. Aki a géppel dolgozik, legyen kipihent, egészséges és jó állapotban. Alkohol fogyasztása után, gyógyszerek bevétele után, melyek a reakcióképességet csökkentik, vagy drogok élvezete után, tilos a géppel dolgozni. A permetező berendezés a gombásodás és másféle kórokozók elleni anyagok permetezésére, valamint gyomnövenyek irtására használt. A berendezés alkalmazható gyümölcs-, zöldség-, kertgazdaságokban, ültetvények esetén és az erdőgazdaságban. A gép használata más célból tilos, mivel az baleseteket vagy a gép károsodását okozhatja. A berendezésen semmilyen változtatást sem szabad végezni ez is baleseteket vagy a berendezés károsodását okozhatja. Csakis azokat az alkatrészeket és adaptereket használjuk, melyek használatát a STIHL-cég ehhez a berendezéshez engedélyezte, vagy melyek technikai szempontból egyenértékűek. Az ezzel kapcsolatos kérdések esetén forduljunk a szakkereskedéshez. Csakis nagyon jó minőségű alkatrészeket vagy 2

5 adaptereket használjunk. Máskülönben balesetek történhetnek, vagy a gép könnyen megsérülhet. A STIHL-cég eredeti STIHL-akatrészek és adapterek használatát ajánlja. Ezek tulajdonságaik szempontjából a termékhez nagyon jól illenek és a berendezés kezelőjének igényei szerintiek. A gépen ne végezzünk semmiféle változtatást ez is a biztonságot veszélyeztetheti. Azokért a személyivagy anyagi károkért, melyek a nem engedéyezett adapter szerszámok használata miatt történtek, a STIHL-cég mindennemű felelőséget elhárít. A gépet csak akkor működtessük, ha az alkatrészek sértetlenek. Mindenek előtt ügyeljünk arra, hogy a folyadéktartály megfelelő szigetelésű legyen. A folyadéktartályt csakis a gépre felszerelt szivattyúval helyezzük nyomás alá. A gép tisztításához ne használjunk nagynyomású tisztítót. Az erős vízsugár a gép alkotórészeit könnyen megsértheti. Ruházat és felszerelés A ruházat legyen testhez símuló és ne akadályozzon. émelyik permetezőanyag használata esetén vízhatlan védőruházat viselete kötelező. Ha fejmagasság felett dolgozunk, azon kívül viseljünk még vízhatlan fejvédőt is. Viseljünk vízhatlan és a permetezőanyagra nem érzékeny védőcsizmát bordázott talppal. Sose dolgozzunk mezítláb vagy szandálban. Viseljünk védőszemüveget. Viseljünk vízhatlan és a permetezőanyagra nem érzékeny kesztyűt. A növényvédőszerek használata magyar A berendezés minden egyes használata előtt olvassuk el a növényvédőszer használati utasításában leírtakat is. A keverésre, az alkalmazásra, a tárolásra és az eltávolításra vonatkozó tanácsokat tartsuk be. A növényvédőszerek használatára vonatkozó törvényeket tartsuk be. A növényvédőszerek olyan vegyületeket tartalmazhatnak, melyek az emberekre, az állatokra, a növényekre és a környezetre károsak lehetnek Mérgezésveszély és életveszélyes sérülések veszélye! A növényvédőszereket csakis azok használhatják, akik ezek alkalmazására, és a megfelelő elősegély nyújtási teendőkre betanítottak. A növényvédőszerek használati utasítását vagy a cimkéjét mindig tartsuk kéznél, így vészhelyzetben az orvost a növényvédőszerrel kapcsolatban azonnal informálhatjuk. Vészhelyzetben a cimkén található, vagy a növényvédőszer használati utasításában tartalmazott előírások betartása kötelező. A gép alkalmazásakor, a gép feltöltésekor és tisztításakor viseljünk az előírásoknak megfelelő ruházatot és felszerelést. A permetezőanyag használati utasításában a védőfelszerelésre vonatkozó előírásokat tartsuk be. A permetezőanyaggal elszennyezett munkaruhát azonnal cseréljük. A permetezőanyagok belélegzése az egészségre káros lehet. A mérgezés megelőzése érdekében viseljünk lélegzésvédőt. A permetezőanyag használati utasításában levő tanácsokat vegyük figyelembe. 3

6 A növényvédőszer keverékének elkészítése A növényvédőszerrel a gyártó előírásainak megfelelően készítsünk el egy oldatot. Csakis annyi növényvédőszeres oldatot készítsünk el, amennyi szükséges, így nem marad előre összekevert permetoldat A különféle növényvédőszereket csakis az előírásoknak megfelelően keverjük össze a helytelen keverés miatt mérgező gázok, vagy robbanásveszélyes keverékek képződhetnek A folyékony növényvédőszereket tilos hígítás nélkül kipermetezni A permetoldatot csakis a szabadban, vagy jól átszellőztetett helyiségekben készítsük el és töltsük be A folyadéktartály feltöltése A permetoldat betöltése előtt a próbajáratást tiszta vízzel végezzük el, és ellenőrizzük a berendezés összes alkotórészének megfelelő szigetelését Amikor a vezetékhálózatból történik a feltöltés, a betöltő tömlőt ne mártsuk bele a permetezőanyagba a vezetékrendszerben uralkodó nyomáshiány miatt a permetezőanyag a vezetékrendszerbe szívódhat A gépet állítsuk egy egyenes felületre úgy, hogy az ne billenhessen meg a gépet ne töltsük fel a max. jelzésen túl A folyadéktartály fedelét a betöltés után zárjuk erősen Alkalmazása Csakis a szabadban, vagy jól átszellőztetett helyiségekben dolgozzunk a növényvédő szerekkel A növényvédő szerekkel történő munkavégzés közben tilos az evés, a dohányzás, a gőzök belélegzése, valamint az ivás is tilos A szelepeket és más kisebb alkatrészt szájjal átfújni szigorúan tilos A növényvédő szerekkel történő érintkezést kerüljük el a növényvédő szerekkel elszennyezett ruházatot azonnal cseréljük e dolgozzunk szél esetén Magasabb vagy alacsonyabb nyomás esetén, valamint ha a környezeti feltételek nem kedvezőek, a növényvédő szerek koncentrációja esetleg nem megfelelő. A túl sok hatóanyag a keverékben a növények károsodását okozhatja és környezetvédelmi szempontból is káros. Ha viszont túl kevés a hatóanyag, a növénykezelés nem megfelelő hatású. A környezet és a növények károsodásának megelőzése érdekében a berendezést tilos működtetni: túl magas vagy túl alacsony nyomással szél esetén ha a hőmérséklet 25 C feletti az árnyékban közvetlen napfényben A berendezés károsodásának és a balesetek megelőzése érdekében a berendezést tilos működtetni: gyulladásveszélyes folyadékokkal maró és savat tartalmazó folyadékokkal 50 C-nál magasabb hőmérsékletű folyadékokkal Tárolása A munkálatok megszakítása esetén a gépet ne érje közvetlenül napfény és a gépet óvjuk a hőhatások ellen is. A permetlét ne tároljuk egy napnál tovább a folyadéktartályban A permetlevet csakis megfelelő tartályokban tároljuk és szállítsuk A permetlét ne tároljuk olyan edényekben, melyek élelmiszerek, italok és tápanyagok tárolására valóak A permetlét ne tároljuk az élelmiszerekkel, italokkal és tápanyagokkal A permetlét tartsuk távol a gyermekektől és az állatoktól 4

7 A gépet üresen, nyomás nélkül és kitisztítva tároljuk A permetlét és a gépet úgy tároljuk, hogy ahhoz mások ne juthassanak A permetlét és a gépet szárazon és fagymentesen tároljuk Eltávolítása A visszamaradt növényvédőszert és a gép öblítésére használt folyadékot ne folyassuk se folyókba, se csatornába, se lefolyóba, sem pedig az útszélen levő árkokba, kiöntőkbe, és a csatornarendszerbe se. A maradék permetlét és a használt edényeket a helyi hulladékok eltávolítására vonatkozó előírások szerint távolítsuk el A gép szállítása Járműveken történő szállításkor: Ügyeljünk arra, hogy a gép ne dőljön el, ne sérülhessen meg A folyadéktartály legyen kiürített és kitisztított A gép tartása és vezetése A gépet jobb vagy bal kézzel fogjuk a fogantyúnál. A gépet tartsuk megfelelően a kiszivárgó folyadék miatt sérülésveszély! A munakvégzés közben A más személyek irányába történő permetezés tilos Sérüléveszély! Vigyázat jeges talajon, nedvesség, hó, jég esetén, lejtőkön, nem egyenes felületeken, stb. csúszásveszély! Az akadályokra ügyeljünk: gyomnövények, fatörzsek, gyökerek, árkok esetén botlásveszély! Létrán állva, vagy bizonytalan álláshelyzetben tilos a munkavégzés. Idejében tartsunk munkaszünetet, így a fáradtság és a kimerültség elkerülhető balesetveszély! yugodtan és meggondoltan dolgozzunk csakis jó fény- és látási viszonyok esetén. Körültekintéssel dolgozzunk, másokat ne veszélyeztessünk. e dolgozzunk áramvezetékek közelében Életveszély áramütés miatt! 551BA010 K Munkavégzés után magyar A munkavégzés után a gépet, a kezeinket, az arcunkat, és ha szükséges, a ruházatunkat alaposan tisztogassuk meg. Az embereket és az állatokat tartsuk távol arról a területről, ahol permeteztünk csak akkor menjünk újból arra a területre, ha a növényvédőszer teljesen megszáradt. Karbantartás és javítások Csakis azokat a karbantartási és javítási munkálatokat végezzük el, melyek a használati utasításban leírtak. A szakkereskedéssel végeztessük el az összes többi munkálatot. A STIHL-cég azt ajánlja, hogy a karbantartási munkálatokat és a javításokat csakis a STIHLszakkereskedéssel végeztessük el. A STIHL szakkereskedések dolgozói rendszeres továbbképzésen vesznek részt, és ott a műszaki ismertetések is rendelkezésre állnak. Kizárólag nagyon jó minőségű alkatrészeket alkalmazzunk. Máskülönben balesetek történhetnek, vagy a berendezés megsérülhet. Ha ezzel kapcsolatban kérdései lennének, kérjük, forduljon a szakkereskedéshez. A STIHL-cég az eredeti STIHL alkatrészek használatát ajánlja. Ezek tulajdonságaik szempontjából kiválóan illenek a berendezéshez és a berendezés kezelője igényeinek megfelelőek. 5

8 Javítási és karbantartási munkálatok esetén a gép feltétlenül legyen kitisztított, teljesen kiürített és nyomásmentes állapotban. Amikor a folyadéktartály, a cső- és a vezetékrendszer kitisztított, ügyeljünk arra, nehogy valaki a kiáramló folyadék miatt veszélyeztetve legyen Sérülésveszély! A folyadéktartály feltöltése A folyadéktartályt helyezzük egy egyenes felületre Az alaposan összekevert permetlét töltsük be a maximálisan 1,6 Liter betöltési mennyiségnél ne többet (nyíl) 551BA001 K Permetezés A permetezés előtt A szelepet a szükséges kifúvott mennyiségnek megfelelően válasszuk ki Kifúvott mennyiség: Szelep (fekete) Szelep (narancs / fekete) A szelepet szereljük fel a szórófejre cm 3 /min 250 cm 3 /min 551BA012 K A fedelet helyezzük fel és zárjuk feszesen 551BA011 K A szivattyúrudat (1) mozgassuk egyenletes fel- és lefelé a szori emeléssel a munkavégzés közbeni nyomás létrehozott 2 551BA013 K A szelepet (2) a szóró-sugár beállításának (finomabb sugár vagy permet harmat) megfelelően forgassuk el 6

9 A permetezés előtt ellenőrizzük a túlnyomási szelep működését. A permetezés után A túlnyomási szelepnél a pecket (3) fogjuk meg és húzzuk kissé felfelé. A túlnyomási szelepből levegő távozzzon el Permetezés 3 Az emeltyűt (1) nyomjuk meg Ha a nyomás csökken, a szivattyúrudat egyenletesen mozgassuk fel és le. A kb. 15 -szöri emeléssel a munkavégzés közbeni nyomás újra létrehozott 1 551BA014 K 551BA015 K 3 A túlnyomási szelepnél fogjuk meg a pecket (3) és húzzuk felfelé addig, míg a nyomás a folyadéktartályban teljesen lecsökkentett A folyadéktartályt egy jól átszellőztetett helyen ürítsük ki A permetlét az előírásoknak megfelelően és környezetvédelmi szempontok szerint távolítsuk el a növényvédő szerek gyártójának utasításait tartsuk be A folyadéktartályt tiszta vízzel öblítsük ki A folyadéktartályt tiszta vízzel töltsük fel, pumpáljuk át és permetezzük ki belőle a folyadékot addig, míg a folyadéktartály kiürült és a nyomás teljesen lecsökkent a folyadéktartályt nyomás alatt és feltöltött állapotban tárolni tilos A gyakori használat után a szivattyúdugattyút zsírozzuk be 551BA014 K 7

10 Fontos alkotórészek Fogantyú 2 Szeleptartó 3 Emeltyű 4 Szivattyúrúd 5 Szelep 6 Túlnyomási szelep 7 Fedél 8 Szivattyú 9 Szívócső 10 Tömítőgyűrű 11 Folyadéktartály BA009 K 8

11 Műszaki adatok Minőségi bizonyítvány Kifúvott mennyiség: Szelep (fekete) 150 cm 3 /min Szelep (narancs / fekete 250 cm 3 /min Tartály űrtartama: 1,6 Liter Súly: 0,6 kg 000BA025 LÄ Az összes STIHL-gyártmány a legmagasabb minőségi követelményeknek megfelelő. Egy kívülálló vállalat által kiállított bizonyítvánnyal igazolt az, hogy valamennyi gyártmány az áru továbbfejlesztése, alapanyag tartalma, gyártási eljárások, összeszerelés, dokumentáció és vevőszolgálat által nyújtott szolgáltatások szempontjából a szigorú nemzetközi ISO 9001 minőségi rendszer előírásainak megfelelő. 9
