Szerelési és kezelési utasítás. WAT 140 vízmelegítő /

Átírás

1 /

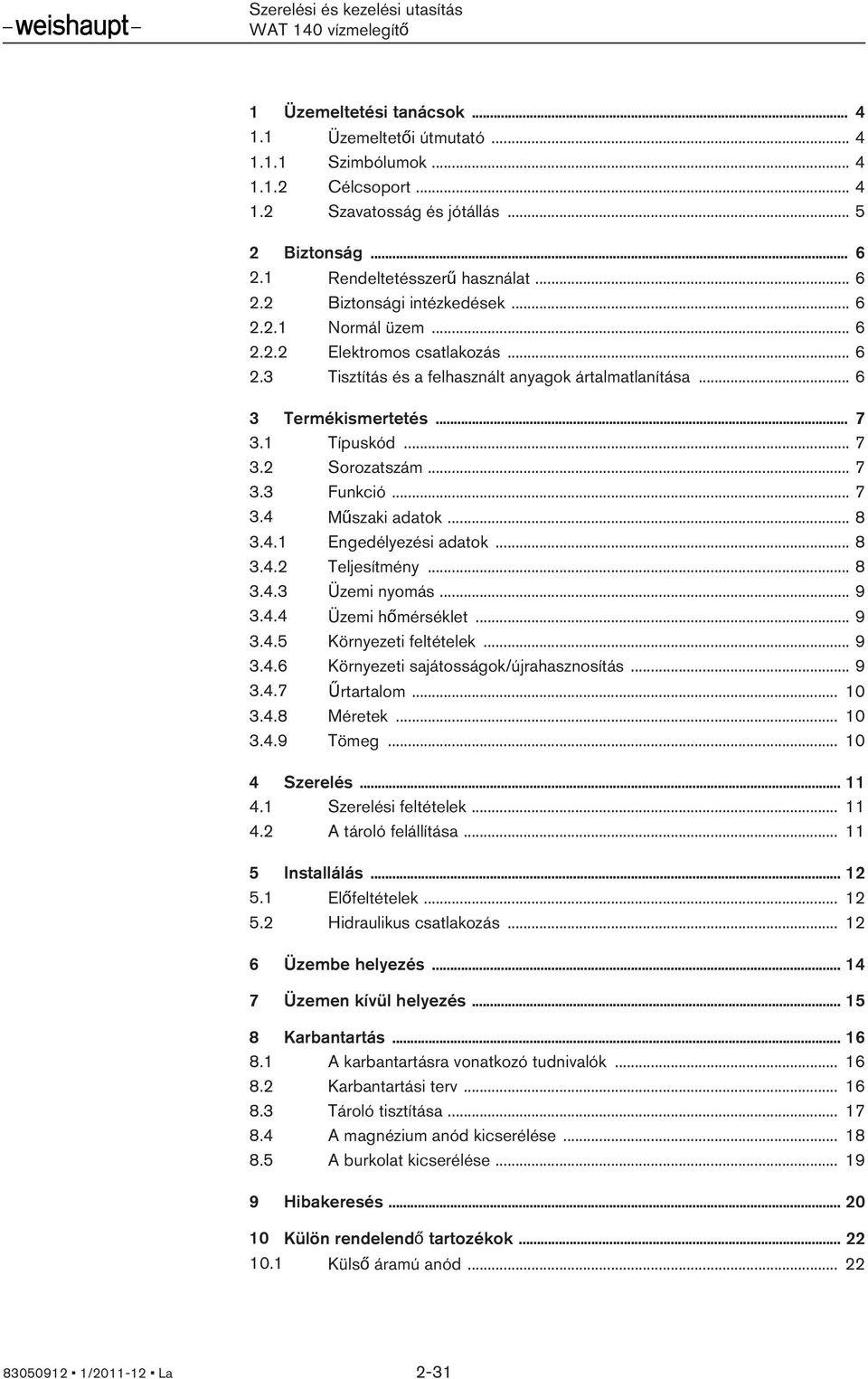

2 1 Üzemeltetési tanácsok Üzemeltetői útmutató Szimbólumok Célcsoport Szavatosság és jótállás Biztonság Rendeltetésszerű használat Biztonsági intézkedések Normál üzem Elektromos csatlakozás Tisztítás és a felhasznált anyagok ártalmatlanítása Termékismertetés Típuskód Sorozatszám Funkció Műszaki adatok Engedélyezési adatok Teljesítmény Üzemi nyomás Üzemi hőmérséklet Környezeti feltételek Környezeti sajátosságok/újrahasznosítás Űrtartalom Méretek Tömeg Szerelés Szerelési feltételek A tároló felállítása Installálás Előfeltételek Hidraulikus csatlakozás Üzembe helyezés Üzemen kívül helyezés Karbantartás A karbantartásra vonatkozó tudnivalók Karbantartási terv Tároló tisztítása A magnézium anód kicserélése A burkolat kicserélése Hibakeresés Külön rendelendő tartozékok Külső áramú anód / La 2-31

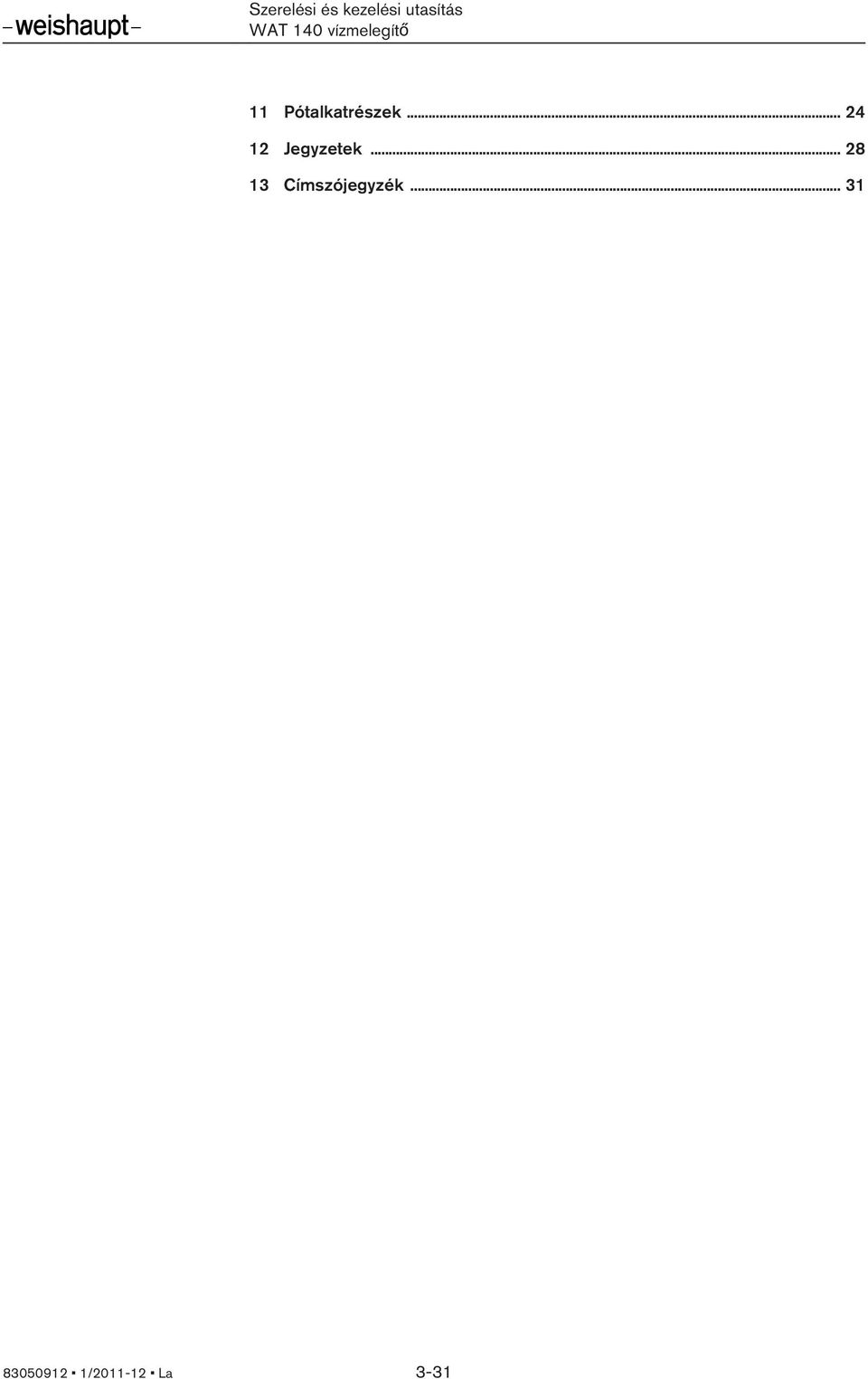

3 11 Pótalkatrészek Jegyzetek Címszójegyzék / La 3-31

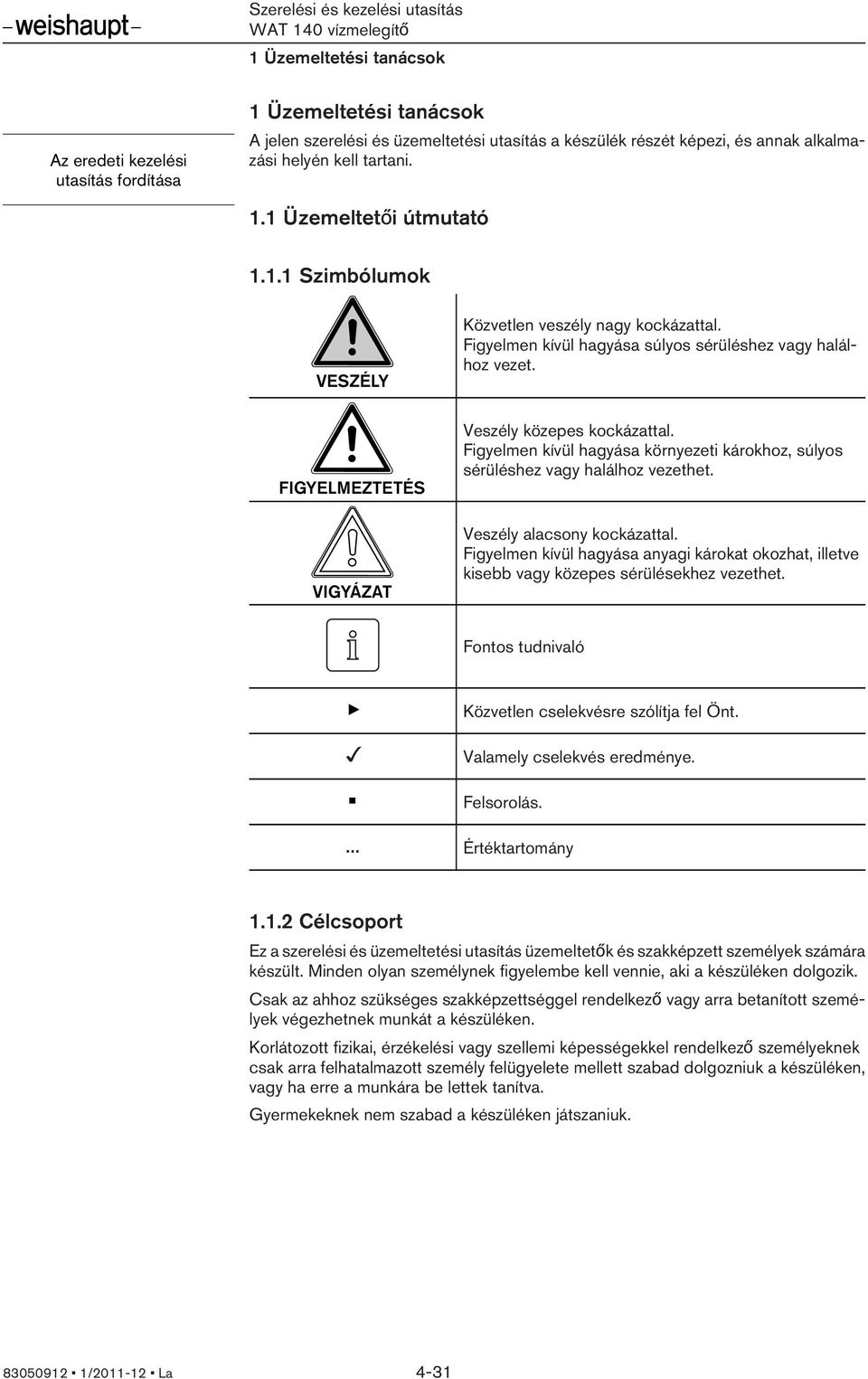

4 1 Üzemeltetési tanácsok Az eredeti kezelési utasítás fordítása 1 Üzemeltetési tanácsok A jelen szerelési és üzemeltetési utasítás a készülék részét képezi, és annak alkalmazási helyén kell tartani. 1.1 Üzemeltetői útmutató Szimbólumok VESZÉLY Közvetlen veszély nagy kockázattal. Figyelmen kívül hagyása súlyos sérüléshez vagy halálhoz vezet. FIGYELMEZTETÉS VIGYÁZAT Veszély közepes kockázattal. Figyelmen kívül hagyása környezeti károkhoz, súlyos sérüléshez vagy halálhoz vezethet. Veszély alacsony kockázattal. Figyelmen kívül hagyása anyagi károkat okozhat, illetve kisebb vagy közepes sérülésekhez vezethet. Fontos tudnivaló Közvetlen cselekvésre szólítja fel Önt. Valamely cselekvés eredménye. Felsorolás. Értéktartomány Célcsoport Ez a szerelési és üzemeltetési utasítás üzemeltetők és szakképzett személyek számára készült. Minden olyan személynek figyelembe kell vennie, aki a készüléken dolgozik. Csak az ahhoz szükséges szakképzettséggel rendelkező vagy arra betanított személyek végezhetnek munkát a készüléken. Korlátozott fizikai, érzékelési vagy szellemi képességekkel rendelkező személyeknek csak arra felhatalmazott személy felügyelete mellett szabad dolgozniuk a készüléken, vagy ha erre a munkára be lettek tanítva. Gyermekeknek nem szabad a készüléken játszaniuk / La 4-31

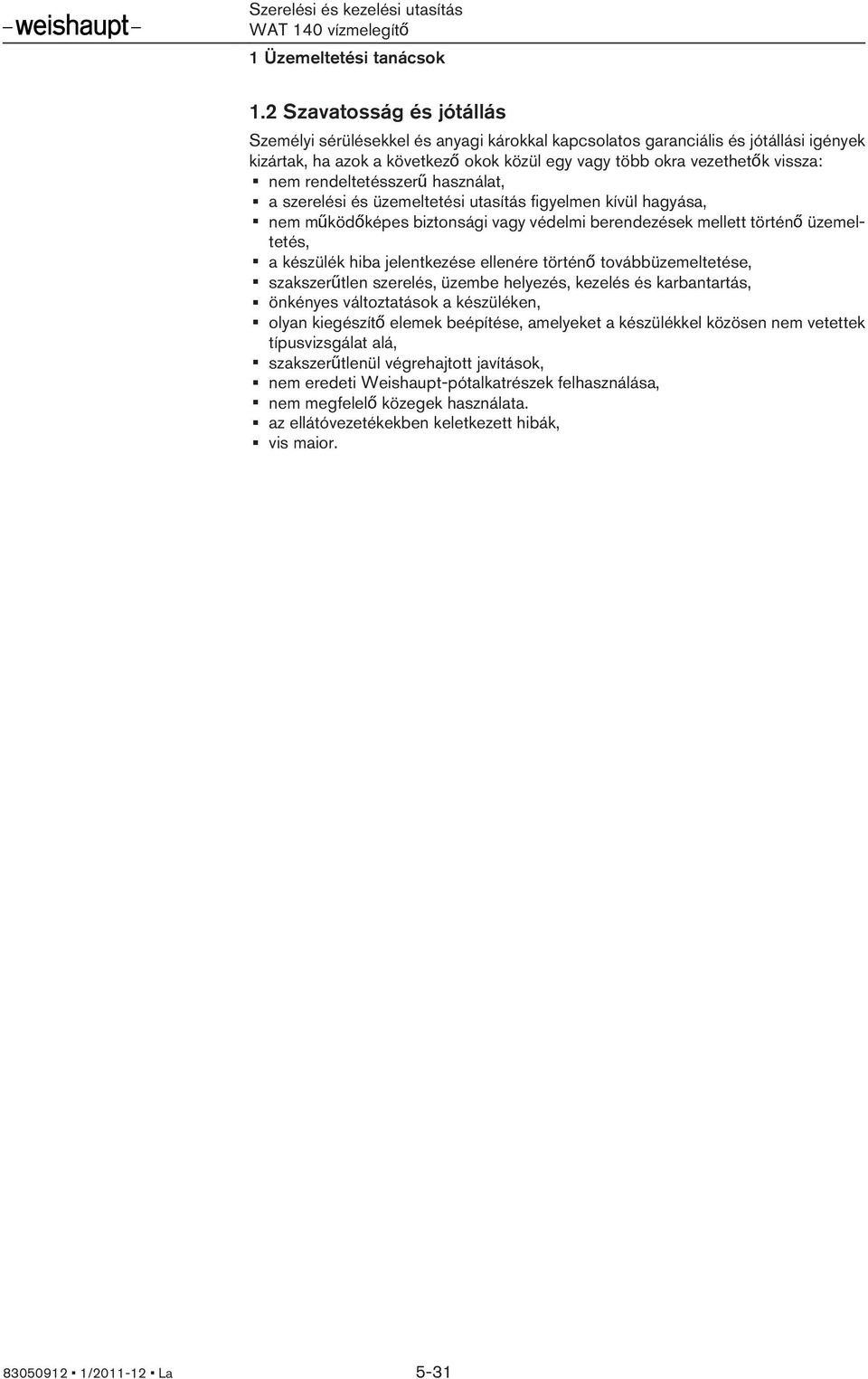

5 1 Üzemeltetési tanácsok 1.2 Szavatosság és jótállás Személyi sérülésekkel és anyagi károkkal kapcsolatos garanciális és jótállási igények kizártak, ha azok a következő okok közül egy vagy több okra vezethetők vissza: nem rendeltetésszerű használat, a szerelési és üzemeltetési utasítás figyelmen kívül hagyása, nem működőképes biztonsági vagy védelmi berendezések mellett történő üzemeltetés, a készülék hiba jelentkezése ellenére történő továbbüzemeltetése, szakszerűtlen szerelés, üzembe helyezés, kezelés és karbantartás, önkényes változtatások a készüléken, olyan kiegészítő elemek beépítése, amelyeket a készülékkel közösen nem vetettek típusvizsgálat alá, szakszerűtlenül végrehajtott javítások, nem eredeti Weishaupt-pótalkatrészek felhasználása, nem megfelelő közegek használata. az ellátóvezetékekben keletkezett hibák, vis maior / La 5-31

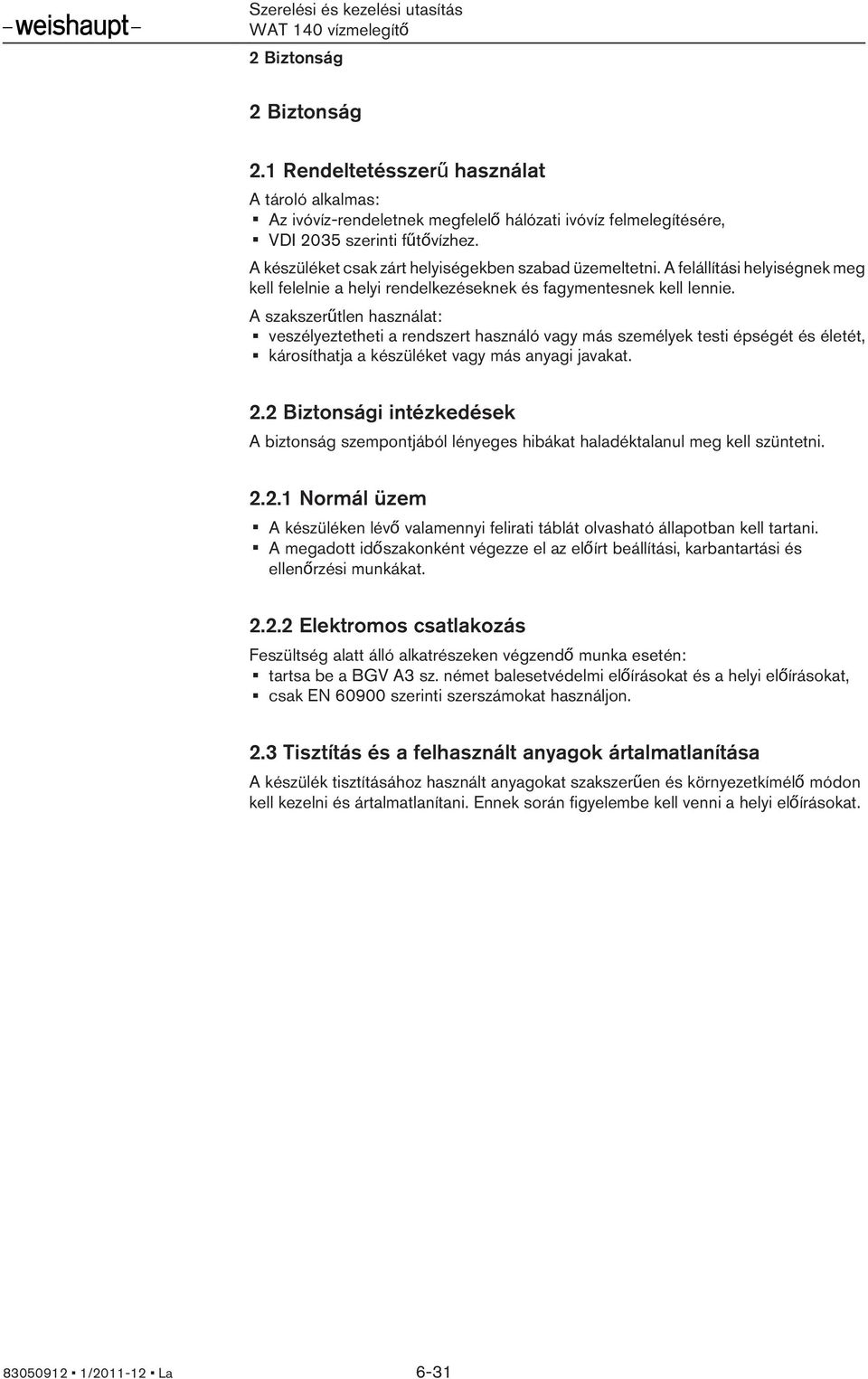

6 2 Biztonság 2 Biztonság 2.1 Rendeltetésszerű használat A tároló alkalmas: Az ivóvíz-rendeletnek megfelelő hálózati ivóvíz felmelegítésére, VDI 2035 szerinti fűtővízhez. A készüléket csak zárt helyiségekben szabad üzemeltetni. A felállítási helyiségnek meg kell felelnie a helyi rendelkezéseknek és fagymentesnek kell lennie. A szakszerűtlen használat: veszélyeztetheti a rendszert használó vagy más személyek testi épségét és életét, károsíthatja a készüléket vagy más anyagi javakat. 2.2 Biztonsági intézkedések A biztonság szempontjából lényeges hibákat haladéktalanul meg kell szüntetni Normál üzem A készüléken lévő valamennyi felirati táblát olvasható állapotban kell tartani. A megadott időszakonként végezze el az előírt beállítási, karbantartási és ellenőrzési munkákat Elektromos csatlakozás Feszültség alatt álló alkatrészeken végzendő munka esetén: tartsa be a BGV A3 sz. német balesetvédelmi előírásokat és a helyi előírásokat, csak EN szerinti szerszámokat használjon. 2.3 Tisztítás és a felhasznált anyagok ártalmatlanítása A készülék tisztításához használt anyagokat szakszerűen és környezetkímélő módon kell kezelni és ártalmatlanítani. Ennek során figyelembe kell venni a helyi előírásokat / La 6-31

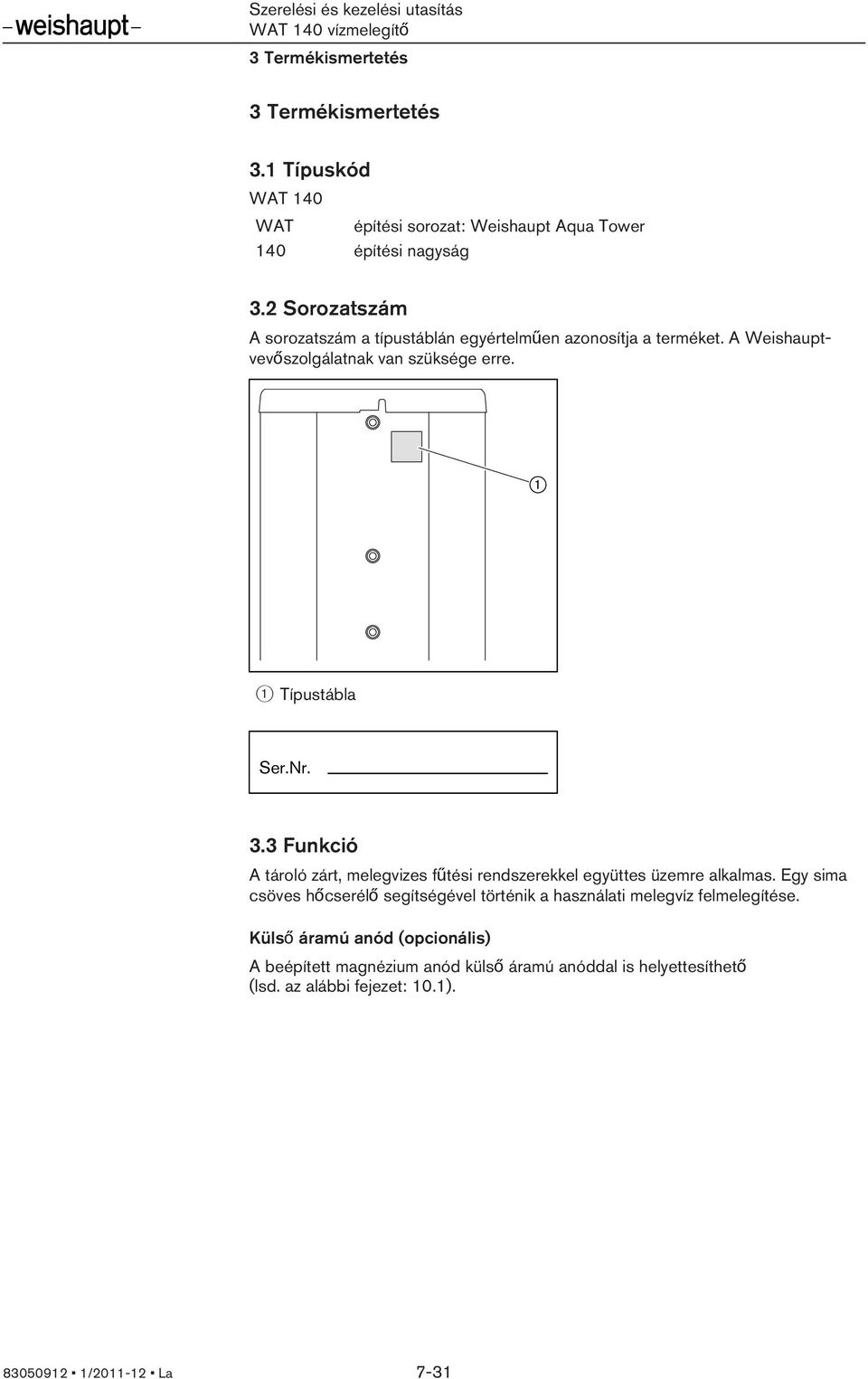

7 3 Termékismertetés 3 Termékismertetés 3.1 Típuskód WAT 140 WAT építési sorozat: Weishaupt Aqua Tower 140 építési nagyság 3.2 Sorozatszám A sorozatszám a típustáblán egyértelműen azonosítja a terméket. A Weishauptvevőszolgálatnak van szüksége erre. 1 Típustábla Ser.Nr. 3.3 Funkció A tároló zárt, melegvizes fűtési rendszerekkel együttes üzemre alkalmas. Egy sima csöves hőcserélő segítségével történik a használati melegvíz felmelegítése. Külső áramú anód (opcionális) A beépített magnézium anód külső áramú anóddal is helyettesíthető (lsd. az alábbi fejezet: 10.1) / La 7-31

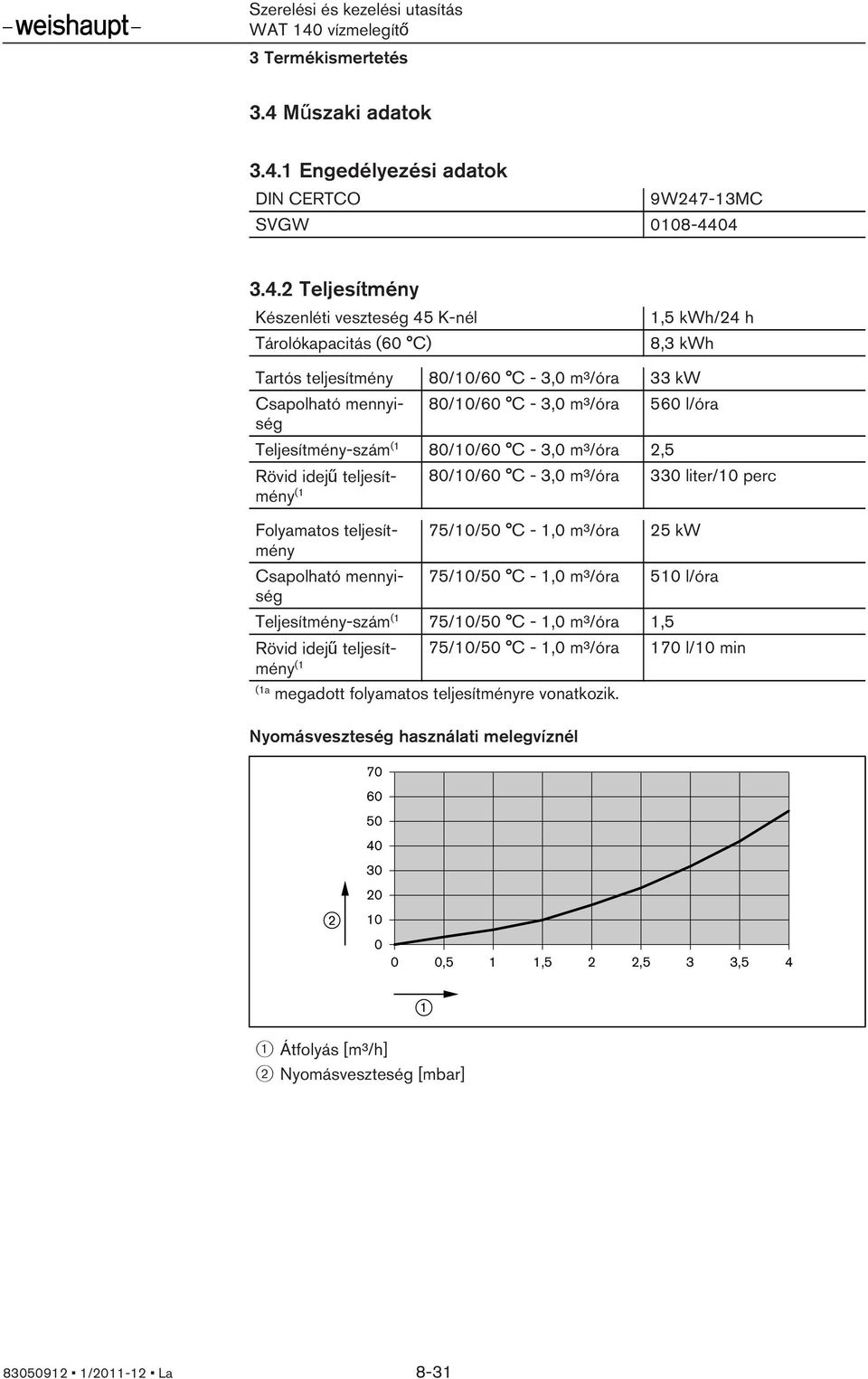

8 3 Termékismertetés 3.4 Műszaki adatok Engedélyezési adatok DIN CERTCO 9W247-13MC SVGW Teljesítmény Készenléti veszteség 45 K-nél Tárolókapacitás (60 C) 1,5 kwh/24 h 8,3 kwh Tartós teljesítmény 80/10/60 C - 3,0 m³/óra 33 kw Csapolható mennyiség 80/10/60 C - 3,0 m³/óra 560 l/óra Teljesítmény-szám (1 80/10/60 C - 3,0 m³/óra 2,5 Rövid idejű teljesítmény 80/10/60 C - 3,0 m³/óra 330 liter/10 perc (1 Folyamatos teljesítmény Csapolható mennyiség 75/10/50 C - 1,0 m³/óra 25 kw 75/10/50 C - 1,0 m³/óra 510 l/óra Teljesítmény-szám (1 75/10/50 C - 1,0 m³/óra 1,5 Rövid idejű teljesítmény 75/10/50 C - 1,0 m³/óra 170 l/10 min (1 (1a megadott folyamatos teljesítményre vonatkozik. Nyomásveszteség használati melegvíznél ,5 1 1,5 2 2,5 3 3,5 4 1 Átfolyás [m³/h] 2 Nyomásveszteség [mbar] / La 8-31

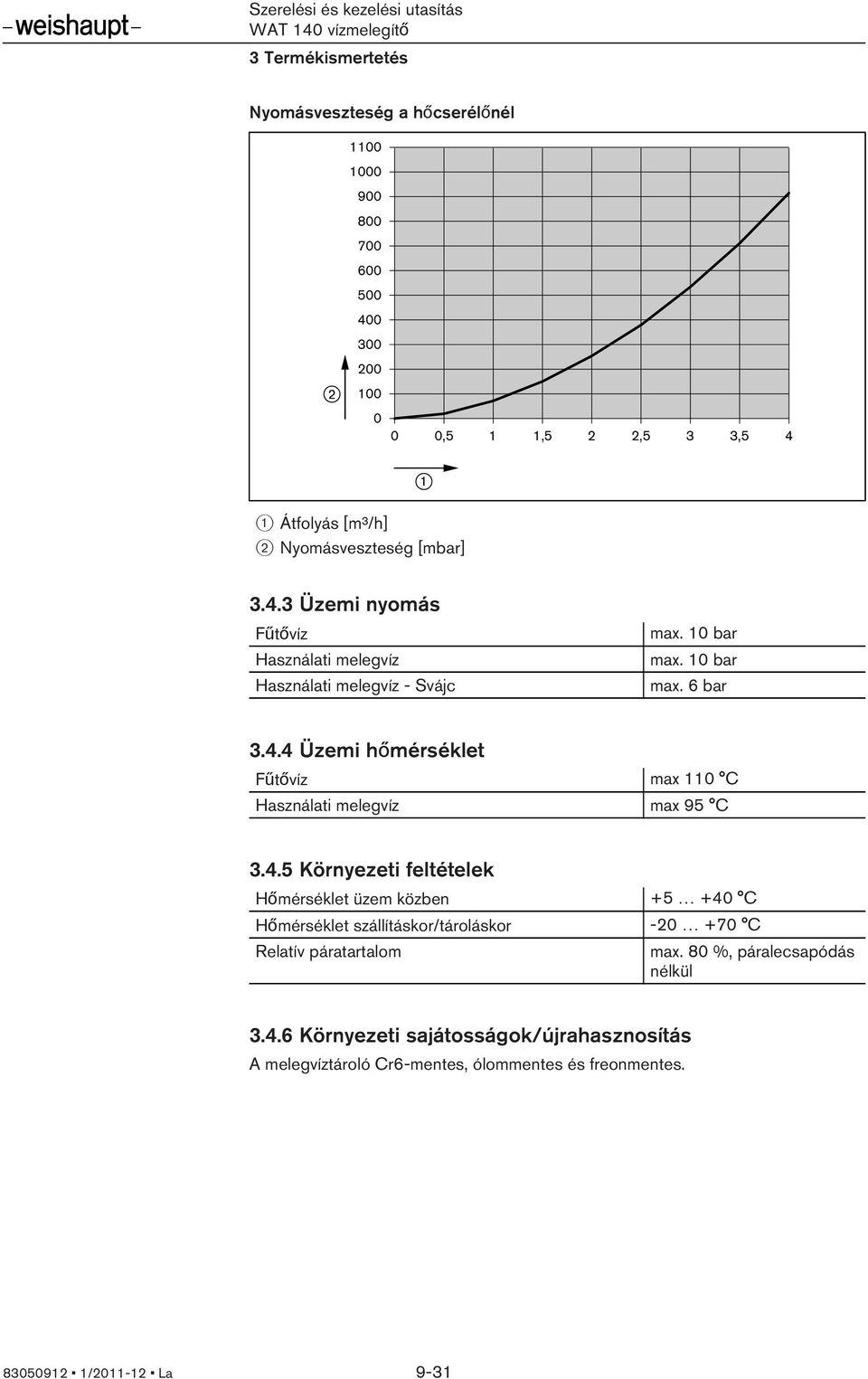

9 3 Termékismertetés Nyomásveszteség a hőcserélőnél ,5 1 1,5 2 2,5 3 3,5 4 1 Átfolyás [m³/h] 2 Nyomásveszteség [mbar] Üzemi nyomás Fűtővíz Használati melegvíz Használati melegvíz - Svájc max. 10 bar max. 10 bar max. 6 bar Üzemi hőmérséklet Fűtővíz max 110 C Használati melegvíz max 95 C Környezeti feltételek Hőmérséklet üzem közben C Hőmérséklet szállításkor/tároláskor C Relatív páratartalom max. 80 %, páralecsapódás nélkül Környezeti sajátosságok/újrahasznosítás A melegvíztároló Cr6-mentes, ólommentes és freonmentes / La 9-31

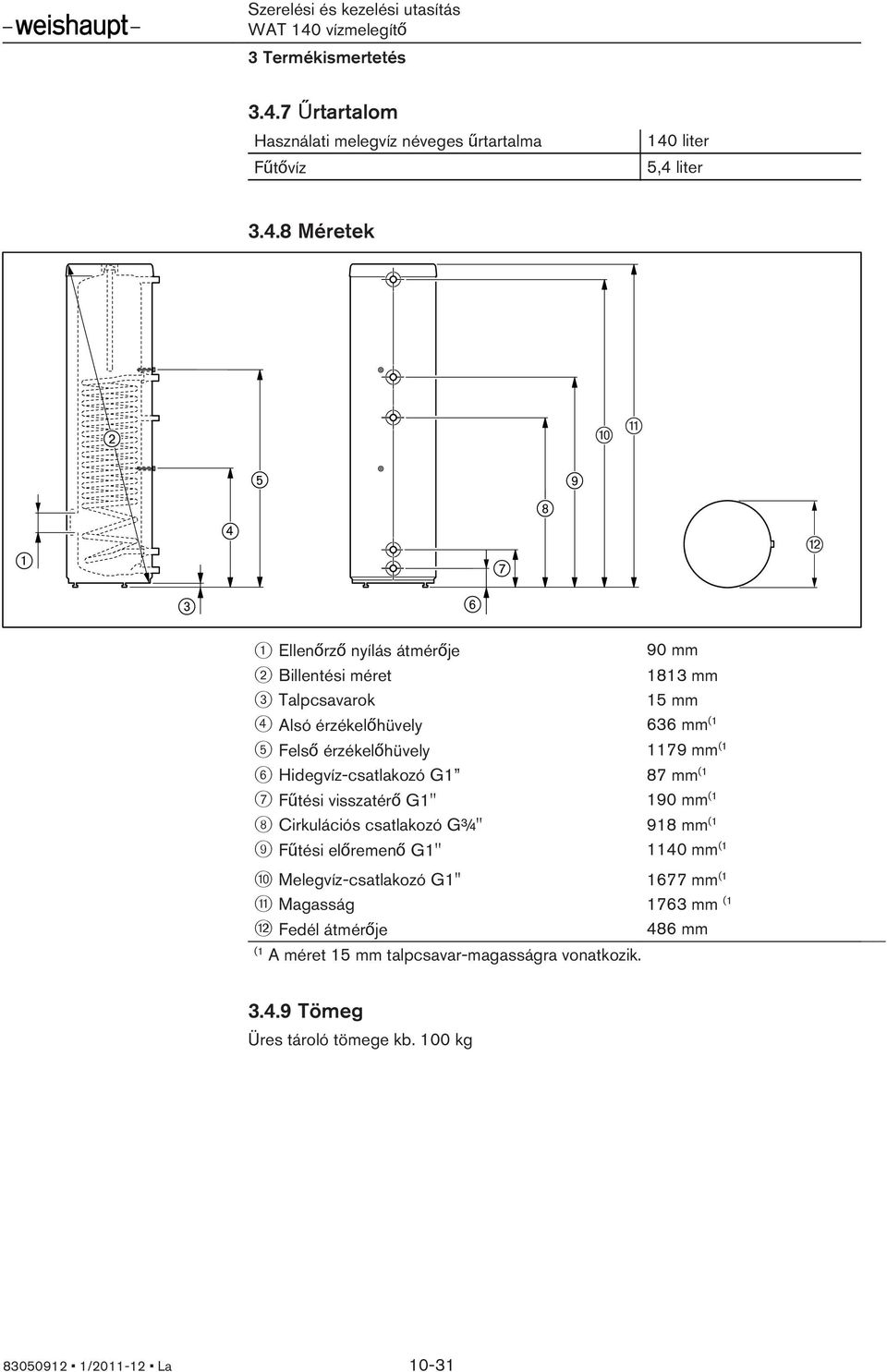

10 3 Termékismertetés Űrtartalom Használati melegvíz néveges űrtartalma Fűtővíz 140 liter 5,4 liter Méretek 1 Ellenőrző nyílás átmérője 90 mm 2 Billentési méret 1813 mm 3 Talpcsavarok 15 mm 4 Alsó érzékelőhüvely 636 mm (1 5 Felső érzékelőhüvely 1179 mm (1 6 Hidegvíz-csatlakozó G1 87 mm (1 7 Fűtési visszatérő G1'' 190 mm (1 8 Cirkulációs csatlakozó G¾'' 918 mm (1 9 Fűtési előremenő G1'' 1140 mm (1 0 Melegvíz-csatlakozó G1" 1677 mm (1 q Magasság 1763 mm (1 w Fedél átmérője 486 mm (1 A méret 15 mm talpcsavar-magasságra vonatkozik Tömeg Üres tároló tömege kb. 100 kg / La 10-31

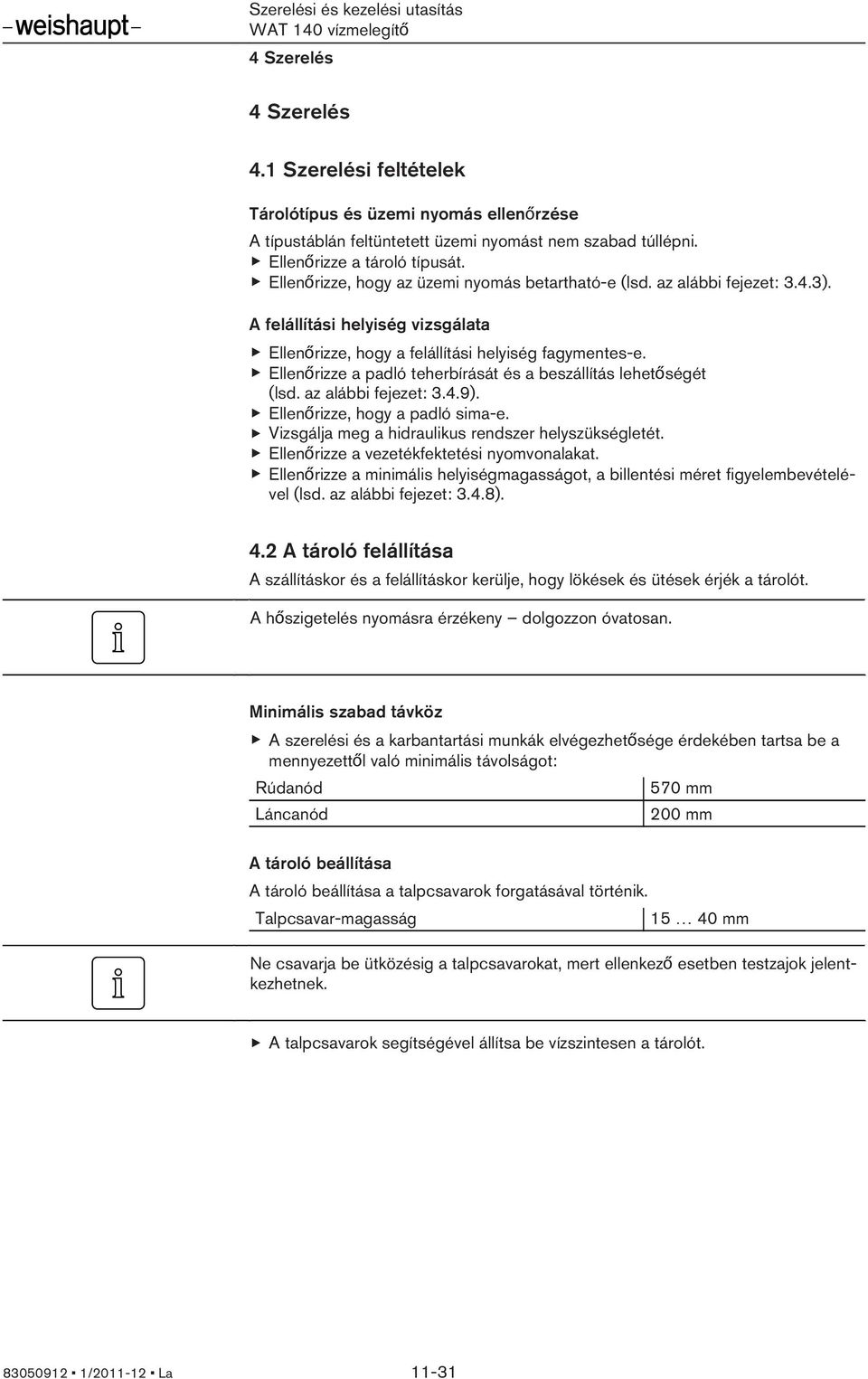

11 4 Szerelés 4 Szerelés 4.1 Szerelési feltételek Tárolótípus és üzemi nyomás ellenőrzése A típustáblán feltüntetett üzemi nyomást nem szabad túllépni. Ellenőrizze a tároló típusát. Ellenőrizze, hogy az üzemi nyomás betartható-e (lsd. az alábbi fejezet: 3.4.3). A felállítási helyiség vizsgálata Ellenőrizze, hogy a felállítási helyiség fagymentes-e. Ellenőrizze a padló teherbírását és a beszállítás lehetőségét (lsd. az alábbi fejezet: 3.4.9). Ellenőrizze, hogy a padló sima-e. Vizsgálja meg a hidraulikus rendszer helyszükségletét. Ellenőrizze a vezetékfektetési nyomvonalakat. Ellenőrizze a minimális helyiségmagasságot, a billentési méret figyelembevételével (lsd. az alábbi fejezet: 3.4.8). 4.2 A tároló felállítása A szállításkor és a felállításkor kerülje, hogy lökések és ütések érjék a tárolót. A hőszigetelés nyomásra érzékeny dolgozzon óvatosan. Minimális szabad távköz A szerelési és a karbantartási munkák elvégezhetősége érdekében tartsa be a mennyezettől való minimális távolságot: Rúdanód Láncanód 570 mm 200 mm A tároló beállítása A tároló beállítása a talpcsavarok forgatásával történik. Talpcsavar-magasság mm Ne csavarja be ütközésig a talpcsavarokat, mert ellenkező esetben testzajok jelentkezhetnek. A talpcsavarok segítségével állítsa be vízszintesen a tárolót / La 11-31

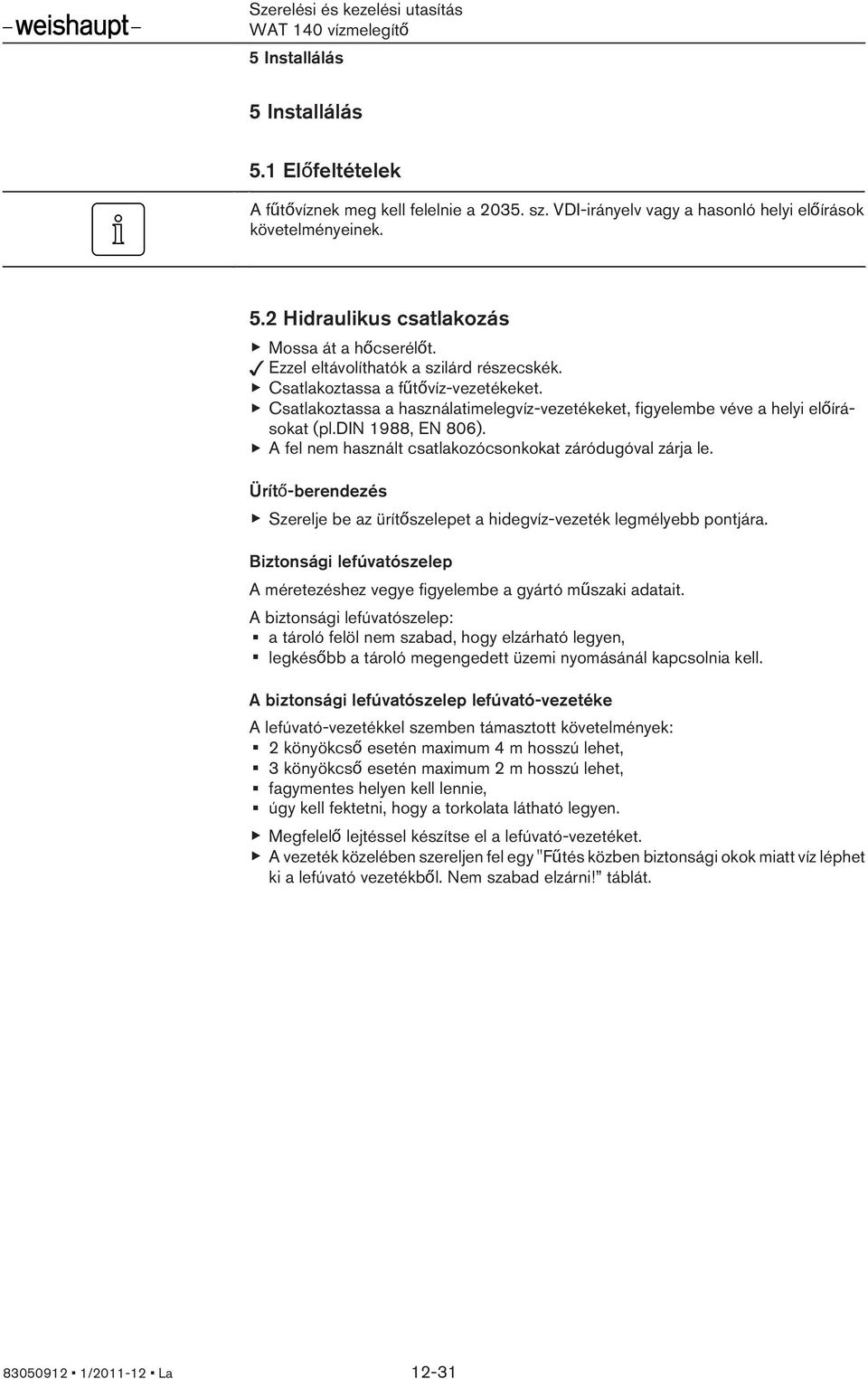

12 5 Installálás 5 Installálás 5.1 Előfeltételek A fűtővíznek meg kell felelnie a sz. VDI-irányelv vagy a hasonló helyi előírások követelményeinek. 5.2 Hidraulikus csatlakozás Mossa át a hőcserélőt. Ezzel eltávolíthatók a szilárd részecskék. Csatlakoztassa a fűtővíz-vezetékeket. Csatlakoztassa a használatimelegvíz-vezetékeket, figyelembe véve a helyi előírásokat (pl.din 1988, EN 806). A fel nem használt csatlakozócsonkokat záródugóval zárja le. Ürítő-berendezés Szerelje be az ürítőszelepet a hidegvíz-vezeték legmélyebb pontjára. Biztonsági lefúvatószelep A méretezéshez vegye figyelembe a gyártó műszaki adatait. A biztonsági lefúvatószelep: a tároló felöl nem szabad, hogy elzárható legyen, legkésőbb a tároló megengedett üzemi nyomásánál kapcsolnia kell. A biztonsági lefúvatószelep lefúvató-vezetéke A lefúvató-vezetékkel szemben támasztott követelmények: 2 könyökcső esetén maximum 4 m hosszú lehet, 3 könyökcső esetén maximum 2 m hosszú lehet, fagymentes helyen kell lennie, úgy kell fektetni, hogy a torkolata látható legyen. Megfelelő lejtéssel készítse el a lefúvató-vezetéket. A vezeték közelében szereljen fel egy "Fűtés közben biztonsági okok miatt víz léphet ki a lefúvató vezetékből. Nem szabad elzárni! táblát / La 12-31

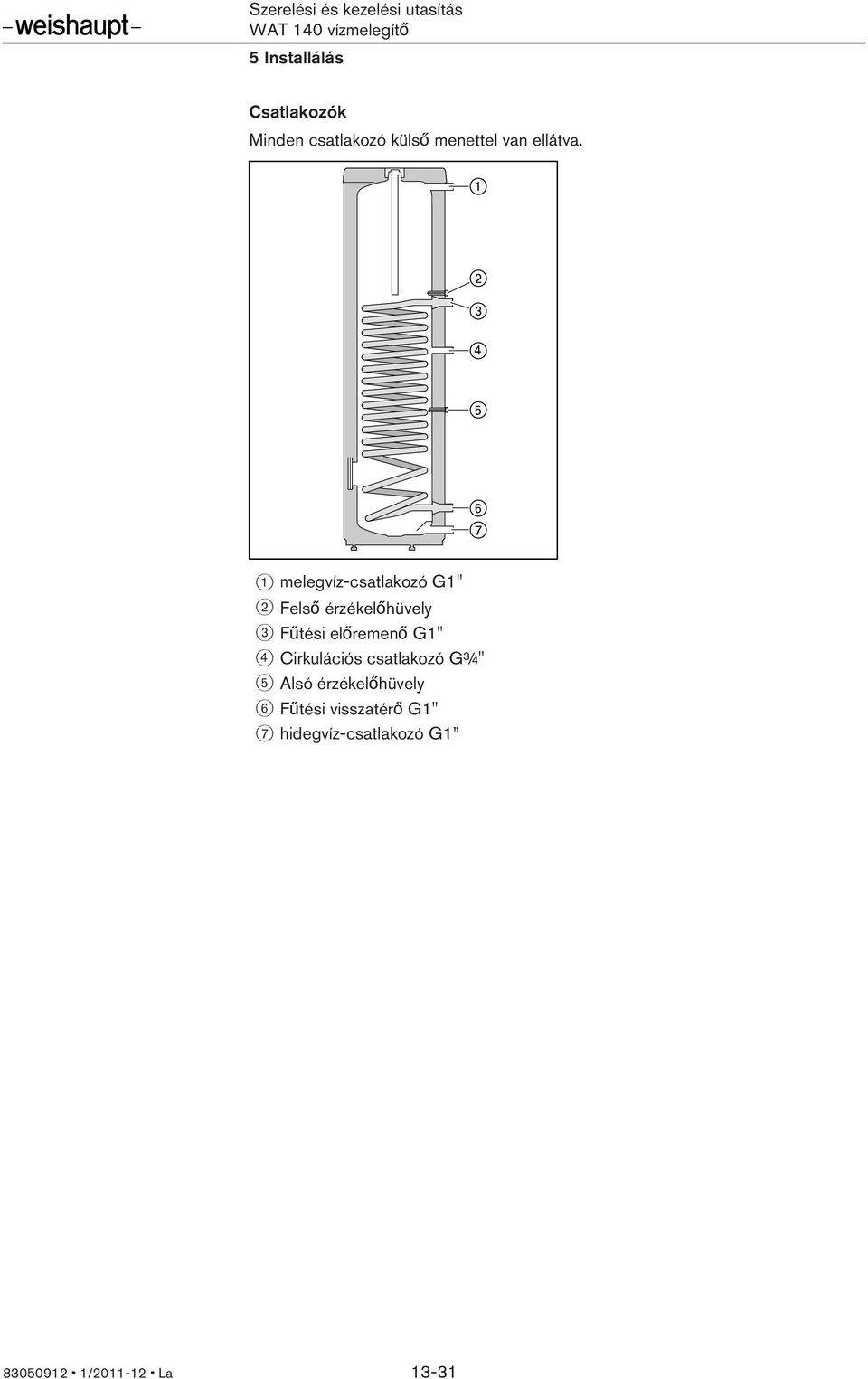

13 5 Installálás Csatlakozók Minden csatlakozó külső menettel van ellátva. 1 melegvíz-csatlakozó G1" 2 Felső érzékelőhüvely 3 Fűtési előremenő G1" 4 Cirkulációs csatlakozó G¾" 5 Alsó érzékelőhüvely 6 Fűtési visszatérő G1" 7 hidegvíz-csatlakozó G / La 13-31

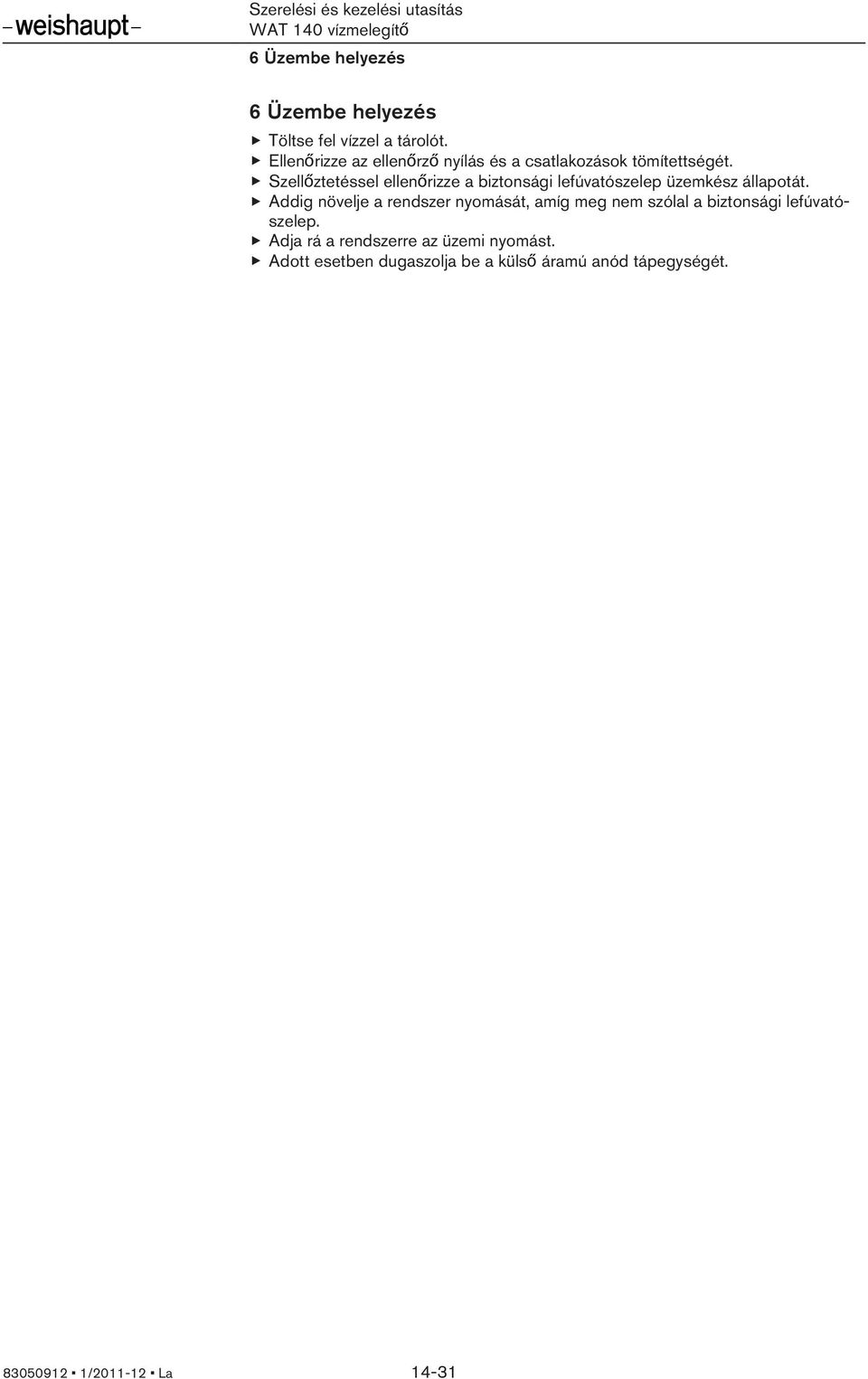

14 6 Üzembe helyezés 6 Üzembe helyezés Töltse fel vízzel a tárolót. Ellenőrizze az ellenőrző nyílás és a csatlakozások tömítettségét. Szellőztetéssel ellenőrizze a biztonsági lefúvatószelep üzemkész állapotát. Addig növelje a rendszer nyomását, amíg meg nem szólal a biztonsági lefúvatószelep. Adja rá a rendszerre az üzemi nyomást. Adott esetben dugaszolja be a külső áramú anód tápegységét / La 14-31

15 7 Üzemen kívül helyezés 7 Üzemen kívül helyezés Szükség esetén húzza ki a külső áramú anód tápegységének csatlakozóját. Kapcsolja ki a berendezést és biztosítsa véletlen visszakapcsolás ellen. Zárja el a hidegvíz-bevezetést. Ürítse le és teljesen szárítsa ki a tárolót. A következő üzembe helyezésig hagyja nyitva az ellenőrző nyílást / La 15-31

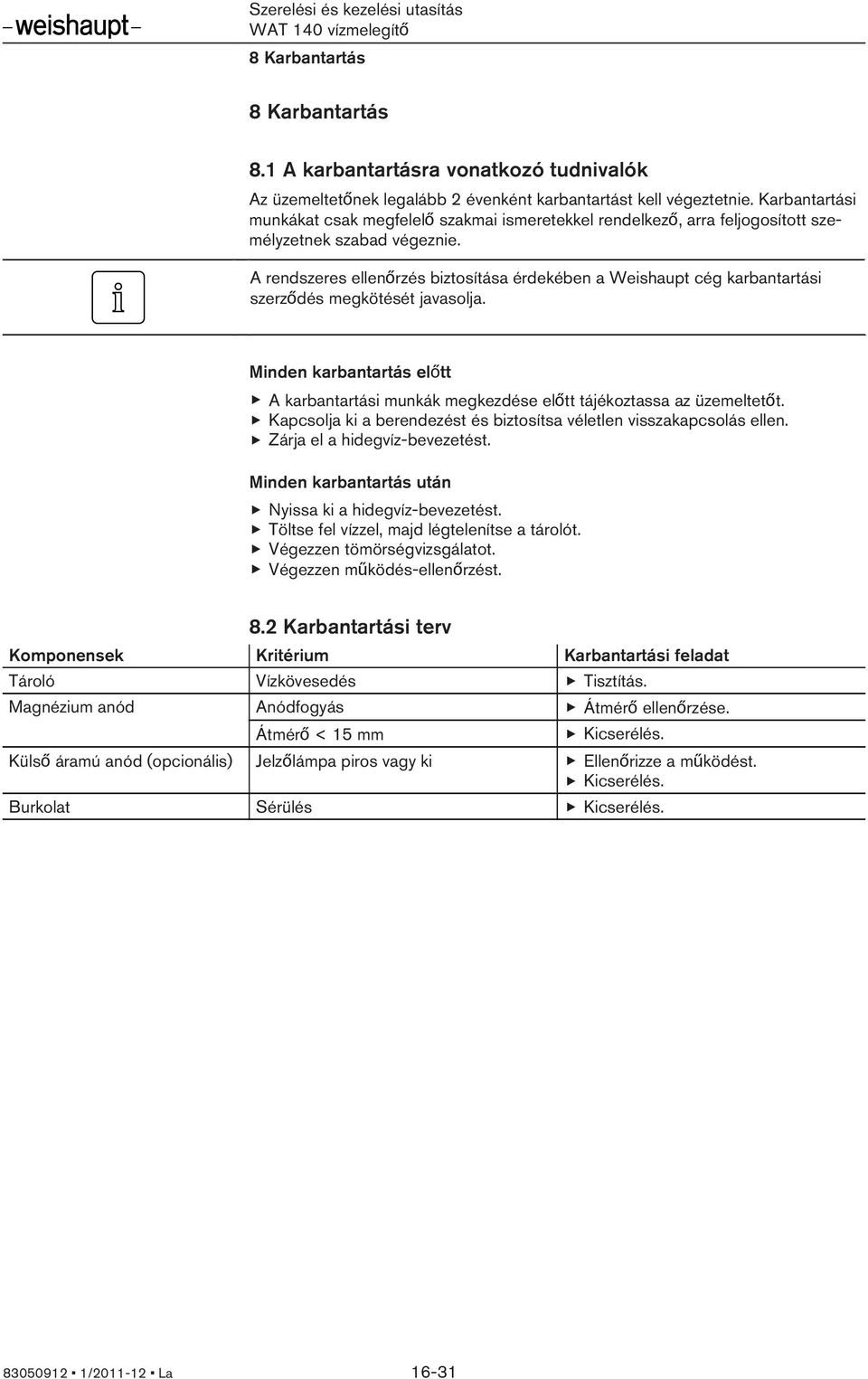

16 8 Karbantartás 8 Karbantartás 8.1 A karbantartásra vonatkozó tudnivalók Az üzemeltetőnek legalább 2 évenként karbantartást kell végeztetnie. Karbantartási munkákat csak megfelelő szakmai ismeretekkel rendelkező, arra feljogosított személyzetnek szabad végeznie. A rendszeres ellenőrzés biztosítása érdekében a Weishaupt cég karbantartási szerződés megkötését javasolja. Minden karbantartás előtt A karbantartási munkák megkezdése előtt tájékoztassa az üzemeltetőt. Kapcsolja ki a berendezést és biztosítsa véletlen visszakapcsolás ellen. Zárja el a hidegvíz-bevezetést. Minden karbantartás után Nyissa ki a hidegvíz-bevezetést. Töltse fel vízzel, majd légtelenítse a tárolót. Végezzen tömörségvizsgálatot. Végezzen működés-ellenőrzést. 8.2 Karbantartási terv Komponensek Kritérium Karbantartási feladat Tároló Vízkövesedés Tisztítás. Magnézium anód Anódfogyás Átmérő ellenőrzése. Átmérő < 15 mm Kicserélés. Külső áramú anód (opcionális) Jelzőlámpa piros vagy ki Ellenőrizze a működést. Kicserélés. Burkolat Sérülés Kicserélés / La 16-31

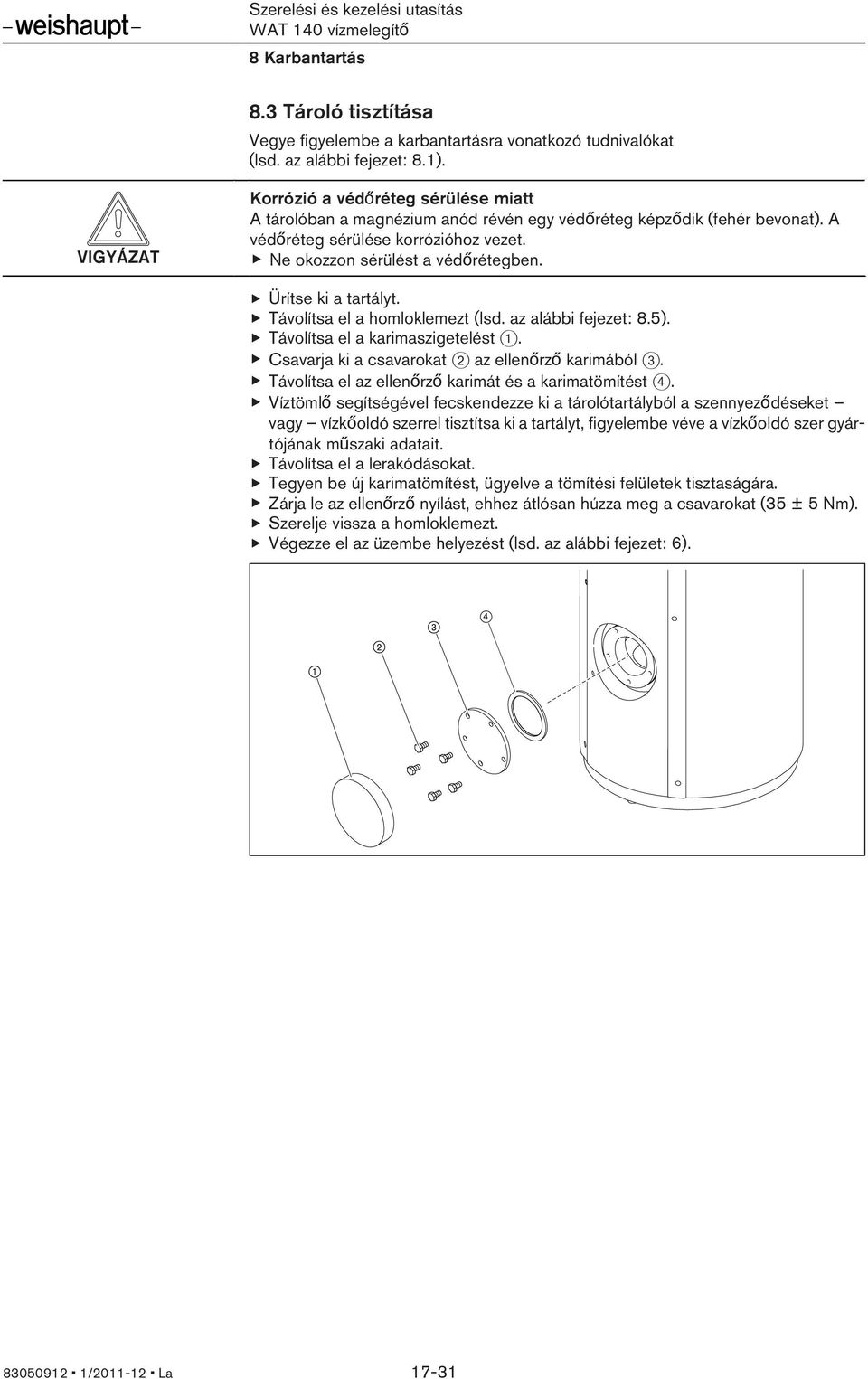

17 8 Karbantartás 8.3 Tároló tisztítása Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). VIGYÁZAT Korrózió a védőréteg sérülése miatt A tárolóban a magnézium anód révén egy védőréteg képződik (fehér bevonat). A védőréteg sérülése korrózióhoz vezet. Ne okozzon sérülést a védőrétegben. Ürítse ki a tartályt. Távolítsa el a homloklemezt (lsd. az alábbi fejezet: 8.5). Távolítsa el a karimaszigetelést 1. Csavarja ki a csavarokat 2 az ellenőrző karimából 3. Távolítsa el az ellenőrző karimát és a karimatömítést 4. Víztömlő segítségével fecskendezze ki a tárolótartályból a szennyeződéseket vagy vízkőoldó szerrel tisztítsa ki a tartályt, figyelembe véve a vízkőoldó szer gyártójának műszaki adatait. Távolítsa el a lerakódásokat. Tegyen be új karimatömítést, ügyelve a tömítési felületek tisztaságára. Zárja le az ellenőrző nyílást, ehhez átlósan húzza meg a csavarokat (35 ± 5 Nm). Szerelje vissza a homloklemezt. Végezze el az üzembe helyezést (lsd. az alábbi fejezet: 6) / La 17-31

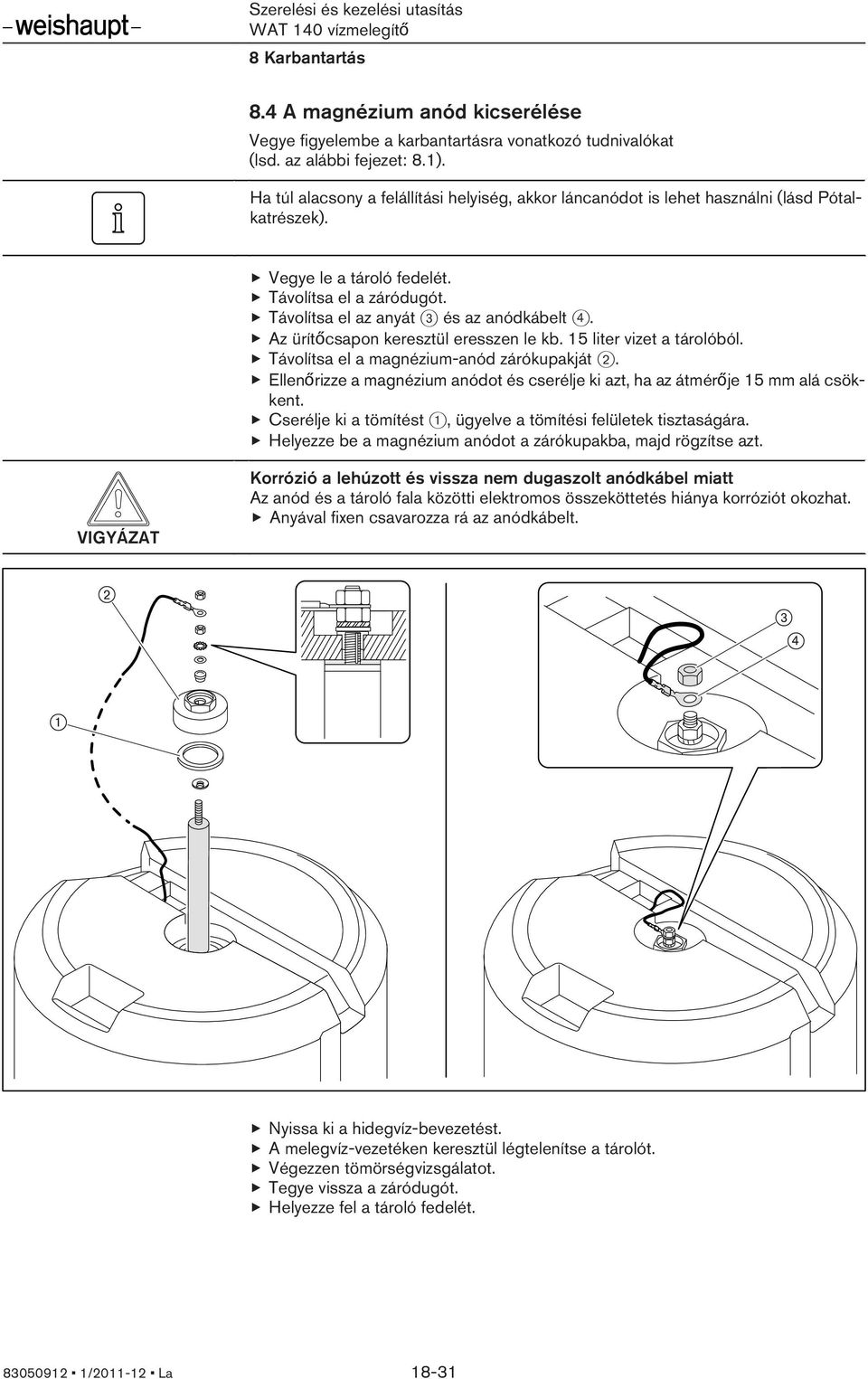

18 8 Karbantartás 8.4 A magnézium anód kicserélése Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Ha túl alacsony a felállítási helyiség, akkor láncanódot is lehet használni (lásd Pótalkatrészek). Vegye le a tároló fedelét. Távolítsa el a záródugót. Távolítsa el az anyát 3 és az anódkábelt 4. Az ürítőcsapon keresztül eresszen le kb. 15 liter vizet a tárolóból. Távolítsa el a magnézium-anód zárókupakját 2. Ellenőrizze a magnézium anódot és cserélje ki azt, ha az átmérője 15 mm alá csökkent. Cserélje ki a tömítést 1, ügyelve a tömítési felületek tisztaságára. Helyezze be a magnézium anódot a zárókupakba, majd rögzítse azt. VIGYÁZAT Korrózió a lehúzott és vissza nem dugaszolt anódkábel miatt Az anód és a tároló fala közötti elektromos összeköttetés hiánya korróziót okozhat. Anyával fixen csavarozza rá az anódkábelt. Nyissa ki a hidegvíz-bevezetést. A melegvíz-vezetéken keresztül légtelenítse a tárolót. Végezzen tömörségvizsgálatot. Tegye vissza a záródugót. Helyezze fel a tároló fedelét / La 18-31

19 8 Karbantartás 8.5 A burkolat kicserélése Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Távolítsa el az érzékelőt. Vegye le a fedelet 1 a tárolóról. Távolítsa el a csavarokat, majd vegye le az elülső részt 3. Távolítsa el a csavarokat, majd vegye le a jobb 2 és a bal oldali oldalsó részt 4. Fordított sorrendben szerelje vissza a burkolatot. Helyezze el az érzékelőt. Végezze el az üzembe helyezést (lsd. az alábbi fejezet: 6) / La 19-31

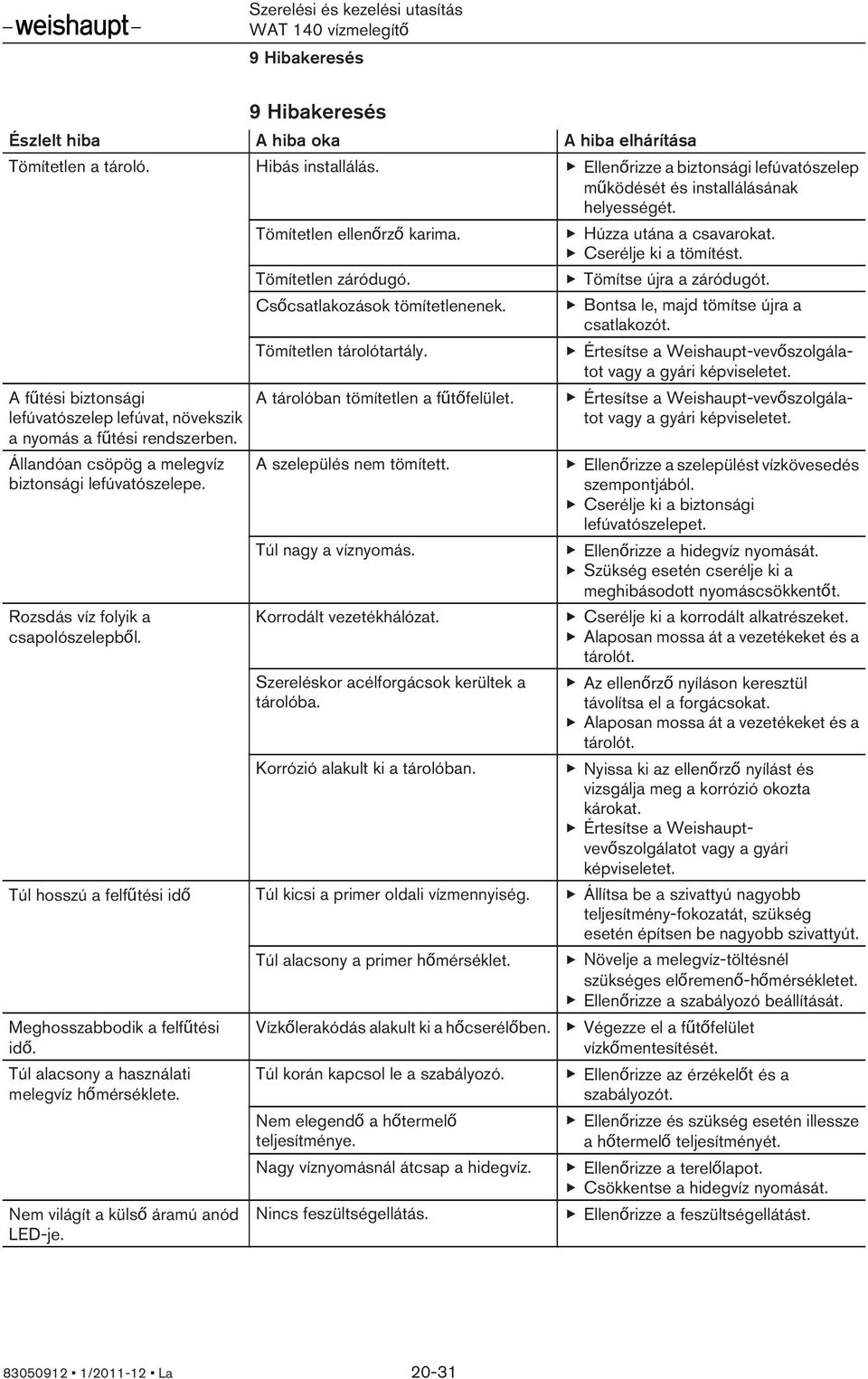

20 9 Hibakeresés 9 Hibakeresés Észlelt hiba A hiba oka A hiba elhárítása Tömítetlen a tároló. Hibás installálás. Ellenőrizze a biztonsági lefúvatószelep működését és installálásának helyességét. Tömítetlen ellenőrző karima. Húzza utána a csavarokat. Cserélje ki a tömítést. Tömítetlen záródugó. Tömítse újra a záródugót. Csőcsatlakozások tömítetlenenek. Bontsa le, majd tömítse újra a csatlakozót. Tömítetlen tárolótartály. Értesítse a Weishaupt-vevőszolgálatot vagy a gyári képviseletet. A fűtési biztonsági lefúvatószelep lefúvat, növekszik a nyomás a fűtési rendszerben. Állandóan csöpög a melegvíz biztonsági lefúvatószelepe. Rozsdás víz folyik a csapolószelepből. A tárolóban tömítetlen a fűtőfelület. A szelepülés nem tömített. Túl nagy a víznyomás. Korrodált vezetékhálózat. Szereléskor acélforgácsok kerültek a tárolóba. Korrózió alakult ki a tárolóban. Értesítse a Weishaupt-vevőszolgálatot vagy a gyári képviseletet. Ellenőrizze a szelepülést vízkövesedés szempontjából. Cserélje ki a biztonsági lefúvatószelepet. Ellenőrizze a hidegvíz nyomását. Szükség esetén cserélje ki a meghibásodott nyomáscsökkentőt. Cserélje ki a korrodált alkatrészeket. Alaposan mossa át a vezetékeket és a tárolót. Az ellenőrző nyíláson keresztül távolítsa el a forgácsokat. Alaposan mossa át a vezetékeket és a tárolót. Nyissa ki az ellenőrző nyílást és vizsgálja meg a korrózió okozta károkat. Értesítse a Weishauptvevőszolgálatot vagy a gyári képviseletet. Túl hosszú a felfűtési idő Túl kicsi a primer oldali vízmennyiség. Állítsa be a szivattyú nagyobb teljesítmény-fokozatát, szükség esetén építsen be nagyobb szivattyút. Túl alacsony a primer hőmérséklet. Növelje a melegvíz-töltésnél szükséges előremenő-hőmérsékletet. Ellenőrizze a szabályozó beállítását. Meghosszabbodik a felfűtési idő. Túl alacsony a használati melegvíz hőmérséklete. Nem világít a külső áramú anód LED-je. Vízkőlerakódás alakult ki a hőcserélőben. Túl korán kapcsol le a szabályozó. Nem elegendő a hőtermelő teljesítménye. Nagy víznyomásnál átcsap a hidegvíz. Nincs feszültségellátás. Végezze el a fűtőfelület vízkőmentesítését. Ellenőrizze az érzékelőt és a szabályozót. Ellenőrizze és szükség esetén illessze a hőtermelő teljesítményét. Ellenőrizze a terelőlapot. Csökkentse a hidegvíz nyomását. Ellenőrizze a feszültségellátást / La 20-31

21 9 Hibakeresés Észlelt hiba A hiba oka A hiba elhárítása Pirosan villog a külső áramú Hibás csatlakoztatás. Ellenőrizze a csatlakozásokat. anód LED-je. Hibás az elektróda és a tároló közötti szigetelés. Leürített tárolónál ellenőrizze a szigetelést / La 21-31

22 10 Külön rendelendő tartozékok 10 Külön rendelendő tartozékok 10.1 Külső áramú anód VESZÉLY VIGYÁZAT Életveszély áramütés miatt A feszültség alatt végzett munka áramütéshez vezethet. A munkák megkezdése előtt válassza le a készüléket a hálózatról. Biztosítsa illetéktelen visszakapcsolás ellen. Gázfelgyülemlés okozta károsodás a tárolóban Külső áramú anóddal történő üzemeléskor gáz gyűlhet össze. Néha szikraképződés esetén ez kipufogáshoz vezethet. Károsodhat a berendezés. A külső áramú anódot 2 hónapnál hosszabb ideig ne üzemeltesse vízelvétel nélkül. A külső áramú anód csak feltöltött tároló esetén működik. Időnként ellenőrizze a tápegységen lévő jelzőlámpát. Gondoskodjon a rendszeres vízelvételről. A külső áramú anódot csak leürített tároló esetén válassza le az elektromos hálózatról / La 22-31

23 10 Külön rendelendő tartozékok A külső áramú anód kicserélése Vegye figyelembe a karbantartásra vonatkozó tudnivalókat (lsd. az alábbi fejezet: 8.1). Húzza ki a külső áramú anód tápegységének 3 csatlakozóját. Az ürítőcsapon keresztül eresszen le kb. 15 liter vizet a tárolóból. Vegye le a tároló fedelét. Távolítsa el a záródugót. Távolítsa el az anód csatlakozókábelét 4. Vegye le a zárókupakot 2, majd távolítsa el a meghibásodott külső áramú anódot. Cserélje ki a tömítést 1, ügyelve a tömítési felületek tisztaságára. Helyezze be az új külső áramú anódot a zárókupakba. A külső áramú anódot tartalmazó zárókupakot rögzítse a tárolóban. VIGYÁZAT Korrózió hibásan csatlakoztatott anód miatt A hibásan csatlakoztatott külső áramú anód korrózióhoz vezet. Csatlakoztassa helyesen a kábelt 4. Nyissa ki a hidegvíz-bevezetést. A melegvíz-vezetéken keresztül légtelenítse a tárolót. Végezzen tömörségvizsgálatot. Tegye vissza a záródugót. Helyezze fel a tároló fedelét. Dugaszolja be a tápegység csatlakozóját. A tápegységen lévő jelzőlámpa zöld fénnyel világít / La 23-31

24 11 Pótalkatrészek 11 Pótalkatrészek ) 1) 1) 1) / La 24-31

25 11 Pótalkatrészek Tételszám Megnevezés Rend. sz Fedél a vízmelegítőkhöz: Lemezburkolat 1.02 Elülső rész Oldalsó rész, jobb Oldalsó rész, bal Záródugó 25 x 95 x Csavar M12 x Karimaszigetelés WAV70-K Csavar M10 x 25, DIN Vakkarima 140 x Karimatömítés 109,5 x 88 x / La 25-31

26 11 Pótalkatrészek ( ( / La 26-31

27 11 Pótalkatrészek Tételszám Megnevezés Rend. sz Kupak G Tömítés 42,5 x 57 x Magnézium védőanód M8 x 26 x Láncanód M8 x 26 x Külső áramú anód 403 mm Csatlakozóház Külső áramú anód csatlakozókábele Lapos csatlakozó 6,3, G típus (külső áramú anód) Merülőhüvely zárókupakja / La 27-31

28 12 Jegyzetek 12 Jegyzetek / La 28-31

29 12 Jegyzetek / La 29-31

30 12 Jegyzetek / La 30-31

31 13 Címszójegyzék Á Ártalmatlanítás... 6 B Biztonsági intézkedések... 6 Biztonsági lefúvatószelep...12 Burkolat...19 C Csapolható mennyiség... 8 Csatlakozók...13 E Engedély... 8 G Gyártmányszám... 7 H Hibaelhárítás...20 Hőmérséklet... 9 Tartós teljesítmény... 8 Teljesítmény... 8 Típuskód... 7 Típustábla... 7 Tisztítás...17 Tömeg...10 Ú Újrahasznosítás... 9 Ű Űrtartalom...10 Ü Ürítőcsap...12 Üzembe helyezés...14 Üzemen kívül helyezés...15 Üzemi hőmérséklet... 9 Üzemi nyomás... 9 V Vízcsatlakozás...12 J Jótállás... 5 K Karbantartás...16 Karbantartási intervallum...16 Készenléti veszteség... 8 Környezeti feltételek... 9 Környezeti sajátosságok... 9 Külső áramú anód... 22, 23 M Magnézium anód...18 Méretadatok...10 Méretek...10 Minimális szabad távköz...11 N Nyomásveszteség... 8 P Pótalkatrészek...25 S Sorozatszám... 7 Szállítás... 9 Szavatosság... 5 Szerelés...11 T Tárolás... 9 Tároló / La 31-31
