1 Változás a VDA 2 kézikönyvben A gyártási folyamat és a termék jóváhagyása (PPF) november 27.

2 A VDA 2 kézikönyv felépítése 1. Bevezetés 2. A beszállítók kiválasztása 3. Minőségbiztosítási megállapodás (QSV) 4. A gyártási folyamat és a termék jóváhagyása (PPF) sárga kiadás! - 5. Minőségbiztosítás a sorozatgyártásban 6. Nyilatkozat az alkalmazott anyagokról 7. Fogalmak 8/9 Mellékletek, példák 2

3 Sárga kiadás áprilisában jelent meg - nincs kereskedelmi forgalomban - jelenleg a mellékletek csak pdf-ben elérhetők - csak a PPF eljárást érinti - bizonyos elemeit OEM már alkalmazza 3

4 A gyártási folyamat és a termék jóváhagyása 4

5 A gyártási folyamat- és termékjóváhagyás elsősorban a termékelőállítási folyamatra és a termék szállítására koncentrál. A jóváhagyás átfogja a folyamat és a termék értékelését a dokumentumok, feljegyzések és első minták alapján azért, hogy igazolható legyen az, hogy a feltételek a szállítónál a specifikációnak megfelelő termék sorozatgyártására alkalmasak. A PPF eljárás célja, hogy a szállítót abba a helyzetbe hozza, hogy folyamatai felülvizsgálatát saját felelősségére végrehajtsa. Ez eszköz arra, hogy biztosítani lehessen azt, hogy vevőjét a megegyezett minőségű és mennyiségű termékkel kiszolgálja. Azokat a szállítókat, akik a PPF eljárást megbízhatóan alkalmazzák, a vevő alacsonyabb benyújtási szintre sorolhatja, ezzel csökkenhet az adminisztrációs munka. 5

6 A gyártási folyamat és a termék szériaszállításra jóváhagyva Beszállító Vevő Követelmények Tervezés PPF/Mintázás (5. fejezet) Igen Követelmények Nem Alkalmazás Folyamatjóváhagyás (5. fejezet +6.2 szakasz) PPF jóváhagyás? Dokumentáció / Döntés Vizsgálat Dokumentáció Mintagyártás és - vizsgálat (6.1 szakasz) PPF dokumentum (6.3 szakasz) Mintázás (6.4 szakasz) Vizsgálat A PPF eljárás áttekintése 6

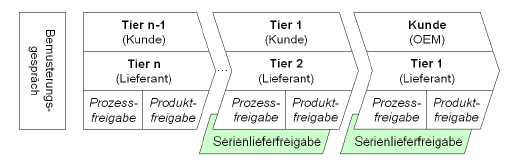

7 Mintázási megbeszélés A gyártási folyamat és a termék jóváhagyása A beszállító felelős az ő albeszállítói által biztosított komponensek, részrendszerek és szolgáltatások jóváhagyásáért, hogy a vevő termékés folyamat követelményei teljesüljenek. Tier n-1 (vevő) Tier 1 (vevő) Vevő (OEM) Tier n (beszállító) Tier 2 (beszállító) Tier 1 (beszállító) Folyamatjóváhagyás Termékjóváhagyás Folyamatjóváhagyás Folyamatjóváhagyás Termékjóváhagyás Termékjóváhagyás Szériaszállítás jóváhagyása Szériaszállítás jóváhagyása 7

8 A PPF eljárás célja: A sorozatgyártás indítása előtt igazolni kell, hogy a rajzokon és specifikációkban megadott, egyeztetett követelmények és különleges elvárások (feltétfüzet, szabványok, csomagolási utasítás, színminták, kapacitás és rugalmasság, törvényi előírások) teljesülnek. Az eljárást a vevő kiegészítheti pl. VDA 6.3 szerinti folyamataudittal. A lezárt PPF alátámasztja azt, hogy a vevői követelményeket, specifikációkat, egyéb követelményeket helyesen értik és alkalmazzák. A PPF tehát a termék-, a gyártás- és szállítástervezési folyamat végleges verifikálása, és pozitív eredmény esetén szériajóváhagyáshoz vezet. A vevő lemondhat a mintázási folyamatról, azonban a beszállítónak kötelessége ebben az esetben is végrehajtani a PPF eljárást, és azt dokumentálni. A PPF eljárás időbeli lefolytatását úgy kell egyeztetni a vevővel, hogy a mintázás és a szériaszállítás jóváhagyása az első szériaszállítás előtt megtörténjen. 8

9 Felhasználási terület A PPF-t új termékeknél a terméken végrehajtott módosításokkor a gyártási folyamat változásakor kell alkalmazni. Ezenkívül a sorozatgyártás során a folyamat és termék rekvalifikációs vizsgálatára is használják (újramintázás). elsőminta Az eljárás alapvetően az autóipar materiális termékeire (rendszerek, modulok, komponensek) vonatkozik: első beépítésű termékek (DIN 199-1) szerviz ill. tartalék alkatrészek, egységek (DIN 199-1) félkésztermékek, alapanyagok (DIN 199-1) olyan anyagok, amelyek a termék részét képezik pl.: lakkok, folyékony tömítőanyagok, ragasztóanyag, olajok, fékfolyadék stb.) (DIN 199-1) Amennyiben nincs egyéb megállapodás, a szabványos termékek DIN szerint gyártott termékek, folyadékok DIN vagy SAE szerint nem tartoznak a PPF hatálya alá. 9

10 A gyártási folyamat és termék jóváhagyási eljárás összefoglaló alapelvei: Igazolni kell a gyártási folyamat képességét (mennyiségi és minőségi) Minőségképesség az egyeztetett folyamat és termékjellemzőkre A PPF eljárást a vevő és a szállító megállapodásaival összhangban kell lefolytatni. A szállító tisztázza a vevői követelmények átvizsgálatakor, mely követelmények állnak a PPF hatálya alá. Egyéb jóváhagyási eljárás is alkalmazható, amennyiben a felek egyetértenek pl. PPAP az AIAG szerint. Amennyiben ugyanazt a terméket különböző gyártóhelyeken készítik, mindegyik gyártóhelyen le kell folytatni a PPF-t. Ha a terméket különböző gyártókészülékekben gyártják, mindegyikre PPF-t kell alkalmazni. A vevő elállhat a PPF-től, azonban a szállító nem mentesül a belső jóváhagyási kötelezettségtől. Az eljárás formailag eltérhet a PPF-től, de tartalmilag meg kell egyezzen vele. 10

11 Alapelvek (folytatás): A vevő és a szállító is kezdeményezheti a PPF-t. Azonban a szállító kötelessége, hogy a vevővel tisztázza, hogy milyen terjedelmű PPF eljárás szükséges. A PPF eljárás bevezetéséért, alkalmazásáért teljes egészében a szállító a felelős. A szállító felelős minden olyan termék jóváhagyásáért, amit az ő szállítói gyártanak. A vevő termékre vonatkozó követelményeinek teljesülnie kell. A PPF-t úgy kell ütemezni, hogy az első szériaszállítás előtt teljesüljön. A vevő csak akkor kap mintadarabokat, ha azt időben megrendeli. A jóváhagyás a vevő és a szállító megállapodása szerinti formában válik érvényessé pl.: az aláírt fedőlap visszaküldése. Ha a vevő és a szállító úgy egyezik meg, lehetséges egy PPF-t egy meghatározott termékterjedelemre pl. termékcsalád elvégezni. A vevő jóváhagyása nem mentesíti a szállítót a terméke iránti felelősségtől. A PPF nem helyettesíti a szállítási megrendelést, lehívást. 11

12 Mikor kell PPF eljárást indítani? a.) új termék esetén b.) a PPF-et kiváltó változások mátrixában (továbbiakban Mátrix) található eseménykor globálisan - : - változás a terméken - változás a gyártási folyamatban - több, mint 12 hónapos gyártási szünet Egyéb kiváltó okokat (pl. a rekvalifikációs vizsgálat) a vevőspecifikus követelmények között kell meghatározni. 12

13 A PPF eljárás tervezése és összehangolása: Minden mintázandó termék esetén egyeztetés kell történjen a vevő és a beszállító között. Cél: a PPF eljárás terjedelmének, tartalmának, időtervének egységes értelmezése. A tartalmi összehangolás témái lehetnek: - bemeneti feltételek: pl. jóváhagyott specifikációk, feltétfüzet, rajzok, szabványok, csomagolási utasítások, változatszám, színminta-táblázat - határidők: úgy tervezni, hogy a széria jóváhagyása időben megtörténjen - benyújtási fokozat a dokumentációra vonatkozó követelményekkel - teljesítményteszt / folyamatvalidálás meghatározása 13

14 Végrehajtási időpontok: Új termék esetén a tervezést és összehangolást a VDA Reifegradabsicherung für Neuteile című kötete szerint kell elvégezni. Új termék mintázása esetén az összehangoló megbeszélést a vevő kezdeményezi Szériagyártás esetén végrehajtandó változást kísérő mintázást kezdeményezi a vevő, ha a változtatás igénye tőle származik a beszállító, ha a változtatás a Mátrix szerint jelentésköteles 14

15 A beterjesztési fokozatok kiválasztása: Amennyiben nincs egyéb rendelkezés, a mintákat a dokumentációval együtt a 2 fokozatnak megfelelően kell beterjeszteni. Kiválasztási kritériumok 0 fokozat nincsenek különleges jellemzők vállalaton belüli beszállítók és kihelyezett folyamatok a jóváhagyott beszállító minőségképessége igazolt szabványos termék beszállító ill. DUN szám változás gyártásáthelyezés ill. folyamatváltozás nélkül 15

16 Kiválasztási kritériumok 1 fokozat csekély vagy kockázatmentes változások (pl. nem érint különleges jellemzőt) vállalaton belüli beszállítók és kihelyezett folyamatok termékcsalád: egy alkatrészszám mintázása 2 vagy 3 fokozat szerint, a többi hozzárendelt alkatrészszámra egyszerűsített eljárás 1 fokozat szerint Kiválasztási kritériumok 3 fokozat magas kockázat vagy jelentős változások újszerű technológia vagy jelentős változások a gyártási folyamatokban magas beruházási hányad (beszállító, vevő) követelmények a különleges jellemzők igazolására A PPF eljárás dokumentumai: 16

17 Beszállítói PPF folyamat A beszállítónak a benyújtási fokozattól, a mintázási tervezéstől függetlenül végre kell hajtania és dokumentálnia kell a PPF eljárást. A PPF dokumentáció nevű táblázat követelményeinek (1 22. sor) teljesülését igazolnia kell. A folyamatvalidálás keretében a beszállító szúrópróbán (minták a mintázáshoz) keresztül igazolja a termékjellemzőket és a specifikációkban megfogalmazott követelmények teljesítését. A mintákat egyértelműen jelölni kell, hogy az egyes mérési értékek hozzárendelését biztosítani lehessen. (több szerszám, fészkek) A folyamatkövetelmények igazolására a folyamatvalidálás keretfeltételei is figyelembe vételre kerülnek. Ide tartozik többek között a mérőeszközök és rendszerek képességének vizsgálata, valamint az eredmények megfelelő dokumentációi. 17

18 Beszállítói PPF folyamat (folytatás) A termékjellemzők igazolására a PPF dokumentációs táblázat 1. pontja szerint minden, a rajzokon és specifikációkban található követelményt felül kell vizsgálni és dokumentálni. Pl.: Geometria, méretek Alapanyag, kötéstechnika (szilárdság, fizikai tulajdonságok) Funkció (EMV/ESD vizsgálatok) Megbízhatóság (tartóssági vizsgálat, öregedésteszt) Külalak (szín, fényezés) Felület (struktúra) VDA 16. kötet Az autó külső- és belső szerkezeti és funkció elemeinek dekoratív felületei Tapintás Akusztika Szag Kibocsátás Súly Anyagösszetevők Minden jellemzőt egyértelműen jelölni kell, a névleges értéket, a tűrést és a mért értéket hozzá kell rendelni. 18

19 Beszállítói PPF folyamat (folytatás) A vevő ezeknél magasabb értékeket is megkövetelhet! Ha egy termékjellemző folyamatképessége nem igazolható pl. hegesztés, hőkezelés, öntés, hengerlés, felületbevonás, akkor az igazolást egy másodlagos jellemzőre kell kiterjeszteni, vagy egy 100%-os roncsolásmentes vizsgálatot kell bevezetni. 19

20 A folyamat validálása A folyamatvalidálás célja bizonyítani: a teljes gyártási folyamat folyamatteljesítményét és minőségképességét szériagyártási feltételek között (szériaszerszám, szériaberendezések, széria ütemidő, széria személyzet) annak képességét, hogy az alkalmazott erőforrásokkal a megállapodott darabszámot specifikációnak megfelelő minőségben határidőre le lehet gyártani a vevőnek Új és változott folyamatok és termékek esetében a folyamatvalidálást a szerződéses feltételek között kell elvégezni (időpont, terjedelem, gyakoriság) Ez rendszerint a null széria és a szériajóváhagyás közötti időben történik. A folyamatvalidálás időbeli illeszkedése a termékelőállítás folyamatában: 20

21 A folyamat validálása (folytatás) A gyártási mennyiség / változatok meghatározása összhangban az átvevővel a következők alapján történik: 1. A szérifeltételek közötti gyártás időtartamát egyeztetni kell a vevővel a berendezések kihozatali képességétől függően. Amennyiben nincs egyéb megállapodás, a teljesítményteszt időtartama legalább 1 műszak. 2. Ha több változatról van szó, a vevővel meg kell állapodni, hogy melyike(ke)t alkalmazzák a folyamatátvételhez. 3. A teljesítményképesség megítélésénél meg kell állapodni a jelentős befolyással bíró paraméterekről pl.: Általános átszerelési és karbantartási idő Szünetek Szerszámkoncepció Gyártósorok száma Szerszámcsere Műszakváltás Selejtarány Műszakmodell Tervezett karbantartási műszakok Biztonsági előretartás a nem tervezett kiesett időkre 21

22 A PPF dokumentáció A beszállítónak teljeskörű PPF dokumentációt kell összeállítania a legutolsó változatok alapján és a mintázástervezési megbeszélésen elhangzottak szerint. A terméken elvégzett vizsgálatok, mérések a vevő részéről nyomon követhetők kell legyenek. A vizsgálati eredmények dokumentálása a vevő igénye szerint történik. A dokumentumok és a minták benyújtása csak akkor történhet meg, ha minden specifikációs követelmény teljesült. Eltérés esetén a vevő írásos eltérési engedélyét be kell szerezni. Az eltérési engedélyt az eltérés megszüntetésére hozott intézkedéssel együtt a PPF dokumentációhoz csatolni kell. Amennyiben nincs eltérési engedély, a termék nem felel meg a vevő elvárásának, és így a végtermékbe nem építhető be. 22

23 Köszönöm a figyelmet! 23
