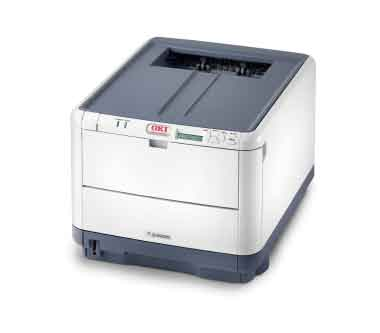

1 C3600 C3600n

2 Előszó Mindent megtettünk annak érdekében, hogy a kézikönyvben található adatok teljes körűek, pontosak és naprakészek legyenek. A gyártó nem vállal felelősséget a hatáskörén kívül bekövetkező hibákért. A gyártó nem garantálja, hogy a jelen kézikönyvben megemlített, más gyártók által gyártott szoftverekben és eszközökben történt változások nem hatnak ki a kézikönyvben található információk használhatóságára. Más cégek programtermékeinek megemlítése nem jelenti azt, hogy azokat a gyártó jóváhagyta. Bár megtettünk minden erőfeszítést, hogy ezt a dokumentumot lehető legpontosabbá és jól használhatóvá tegyük, nem tudunk garanciát vállalni arra, hogy a dokumentumban található adatok pontosak és teljesek. A legújabb illesztőprogramok és kézikönyvek letölthetők a következő webhelyről: Copyright 2008 Oki Europe Ltd. Minden jog fenntartva. Az Oki, az Oki Printing Solutions és a Microline az Oki Electric Industry Company, Ltd. bejegyzett védjegyei. A Microsoft, az MS-DOS és a Windows a Microsoft Corporation bejegyzett védjegyei. Az Apple, a Macintosh, a Mac és a Mac OS az Apple Computer bejegyzett védjegyei. Az egyéb termék- és márkanevek tulajdonosuk védjegyei vagy bejegyzett védjegyei. Ez a termék összhangban van a 2004/108/EC (EMC), a 2006/95/EC (LVD) és az 1999/5/EC (R&TTE) számú irányelvekkel, amelyek a tagállamok jogszabálymegközelítése szerint korrigálva vannak a kisfeszültségű és telekommunikációs végberendezések elektromágneses kompatibilitására vonatkozóan. A kézikönyvben található képernyőfotók a Microsoft Windows XP rendszer használatával készültek. A képernyők megjelenése más operációs rendszer használata esetén eltérő lehet, a leírt műveletek végrehajtása azonban alapvetően megegyezik. Előszó > 2

3 Elsősegélynyújtás vészhelyzetben Óvatosan bánjon a festékporral: Lenyelése esetén igyon kis mennyiségű vizet, és forduljon orvoshoz. NE próbálja meg kihányni. Belélegzése esetén nyitott helyen lélegeztessen friss levegőt. Forduljon orvoshoz. Szembe jutása esetén mossa ki a szemet bő vízzel, legalább 15 percen keresztül, nyitva tartott szemhéjak mellett. Forduljon orvoshoz. A kiszóródott port hideg vízzel és szappannal távolítsa el, hogy ne juthasson bőrre vagy ruházatra. Gyártó Oki Data Corporation, Shibaura, Minato-ku, Tokyo , Japán Importőr az Európai Unióba/hivatalos képviselet Oki Europe Limited (kereskedelmi tevékenységét Oki Printing Solutions néven végzi) Central House Balfour Road Hounslow TW3 1HY Egyesült Királyság Értékesítési, támogatási és általános kérdéseivel forduljon a helyi disztribútorhoz. Környezetvédelmi információ Elsősegélynyújtás vészhelyzetben > 3

4 Tartalom Előszó Elsősegélynyújtás vészhelyzetben Gyártó Importőr az Európai Unióba/hivatalos képviselet Környezetvédelmi információ Tartalom Megjegyzés, figyelemfelhívás és figyelmeztetés Bevezetés A nyomtató felépítése Elölnézet Hátulnézet A nyomtató belseje A kezelőpanel Gombok LED-jelzőfények A kijelző nyelvének módosítása Ajánlott papírfajták Kazettás tálca Többfunkciós papírtálca Nyomtatott oldallal lefelé gyűjtő tálca Nyomtatott oldallal felfelé gyűjtő tálca Papír betöltése Kazettás tálcák Többfunkciós papírtálca Használat A készülék használata Menüfunkciók Kezelőpanel A beállítások módosítása a felhasználó által A beállítások módosítása a rendszergazda által Menük Information (Információ) menü Shutdown (Leállítás) menü Print (Nyomtatás) menü Media (Hordozók) menü Colour (Szín) menü System configuration (Rendszerkonfiguráció) menü PCL-emuláció PPR Emulation (PPR-emuláció) FX Emulation (FX-emuláció) USB menü Network (Hálózat) menü Memory (Memória) menü Sys Adjust Menu (Rendszer menü) Maintenance [Karbantartás] menü Usage (Használat) menü Print Statistics (Nyomtatási statisztika) menü Administrator (Rendszergazdai) menü Tartalom > 4

5 Kellékek cseréje Festékkazetta: A készülékhez kapott festékkazetták: Csere festékkazetták: Fényhenger (dob): Papírtovábbító szalag: Beégetőmű: Kellékek megrendelésére vonatkozó adatok Festékkazetta cseréje Fényhenger cseréje A szalagos egység cseréje A beégetőmű cseréje A LED-fej megtisztítása Hibakeresés Papírelakadások elhárítása Memóriabővítés telepítése Rendelési kódok Memóriabővítés Műszaki adatok Betrendes tárgymutató Oki kapcsolatfelvétel Megjegyzés, figyelemfelhívás és figyelmeztetés MEGJEGYZÉS A megjegyzések a fő tartalmat kiegészítő tudnivalókat tartalmaznak. FIGYELEM! A figyelemfelhívások olyan kiegészítő tudnivalókat tartalmaznak, amelyek figyelmen kívül hagyása a készülék meghibásodásához vagy károsodásához vezethet. FIGYELMEZTETÉS! A figyelmeztetések olyan fontos tudnivalókat tartalmaznak, amelyek figyelmen kívül hagyása személyi sérüléshez vezethet. Megjegyzés, figyelemfelhívás és figyelmeztetés > 5

6 Bevezetés Gratulálunk az Oki Printing Solutions színes nyomtató megvásárlásához. Új nyomtatója a legkorszerűbb műszaki megoldásoknak köszönhetően élethű színes képeket és éles fekete-fehér oldalakat képes előállítani. Mindezeket az irodákban használt hordozók széles skálájának felhasználásával, nagy sebességgel képes végrehajtani. A nyomtató a következő szolgáltatásokkal rendelkezik: > A ProQ2400 többszintes technológia a finomabb árnyalatok és a tisztább színátmenetek színesrévén fényképminőségű dokumentumokat biztosít. > A mély benyomást keltő színes bemutatóanyagok és egyéb dokumentumok nyomtatásakor percenként akár 16 színes oldal is készíthető. > Általános célú, fekete-fehér dokumentumok nagy sebességű és takarékos nyomtatásakor percenként akár 20 oldal is készíthető. > 600 x 600 vagy 1200 x 600 dpi (képpont/hüvelyk), illetve ProQ2400 nyomtatási felbontás a legkisebb részleteket is megjelenítő, kitűnő minőségű képek előállításához. > Single Pass colour Digital LED technológia a nyomtatott oldalak nagy sebességű feldolgozása érdekében. > PostScript 3, PCL 5C,.PCL 6 és Epson FX emulációk az ipari szabványok szerinti működtetéshez, valamint a legtöbb számítógépes szoftverrel való kompatibilitáshoz. > 10Base-T és 100Base-TX hálózati csatlakozók, hogy a nyomtatót az irodai hálózat többi felhasználója is használhassa. > Photo Enhance (Képkorrekció) üzemmód a fényképek nyomtatási minőségének javítására (csak Windows PCL illesztőprogram esetén). > Ask Oki (Az Oki válaszol): A Windows rendszer esetén elérhető felhasználóbarát funkcióval a nyomtató illesztőprogramjából egy kattintással a nyomtatónak megfelelő weblapra léphet. Ezen a helyen megtalálja a nyomtató leghatékonyabb működtetéséhez szükséges összes segítséget. > A Windows rendszerre készült Template Manager segédprogram lehetővé teszi névjegykártyák, poszterek és címkék egyszerű tervezését és nyomtatását. A fentieken kívül kívánság szerint a következő szolgáltatásokkal egészítheti ki a készüléket: > További memória bonyolultabb oldalak nyomtatásához. Javasoljuk, hogy poszterek nyomtatásához vagy a ProQ2400 használatához bővítse a készülék memóriáját. Bevezetés > 6

7 A nyomtató felépítése Elölnézet Kimeneti kötegelő, nyomtatott oldallal lefelé Általános nyomatkiadó hely. 80 g/m² tömegű papír esetén legfeljebb 150 ív tárolására alkalmas. 2. Kezelőpanel Menüvel ellátott kezelőszervek és LCD-kijelző. 3. Papíradagoló tálca Szabványos üres lapok tárolásához. 80 g/m² tömegű papír esetén legfeljebb 200 ív tárolására alkalmas. 4. Többfunkciós papírtálca Nehezebb papírkötegek, borítékok és egyéb különleges hordozók adagolásához. Szükség esetén egyes lapok kézi adagolásához is. 5. BE/KI kapcsoló 6. Első fedél kioldókarja 7. Felső fedél kioldógombja Az LCD-kijelzőn az üzenetek különböző nyelveken jeleníthetők meg. (lásd: A kijelző nyelvének módosítása (11. oldal)). Bevezetés > 7

8 Hátulnézet Ezen az ábrán a csatlakozópanel és a hátsó papírgyűjtő tálca látható Tápkábel csatlakozóaljzata 2. USB-csatolófelület 3. Hálózati csatlakozó* 4. Hálózat tesztelése gomb 5. Hátsó, a lapokat nyomtatott oldalukkal felfelé tároló, 1 lapos kötegelő * A Hálózati csatlakozó védőkupakkal lehet ellátva, amelyet a kapcsolat létrehozása előtt el kell távolítani. Amikor a hátsó papírkötegelő le van hajtva, a papír a nyomtató hátsó részén lép ki a nyomtatóból és a lapok nyomtatott oldalukkal felfelé gyűlnek össze. Ez a funkció többnyire nehéz hordozók esetén használatos. Amikor a többfunkciós tálcával együtt használja, a papír útja a nyomtatóban alapvetően egyenes vonalú. Így elkerülhető, hogy a papír a papírútvonal hajlataiban elakadjon, valamint akár 203g/m² tömegű hordozó használata is lehetővé válik. Bevezetés > 8

9 A nyomtató belseje Beégetőmű A beégetőmű egy fűtött hengert tartalmaz, ami a festéket a nyomtatási hordozóra (papír vagy kártya) rögzíti. 2. Beégetőmű karja A kar lezárt állapotban van, ha a festékkazetta a helyén van. A festékkazetta eltávolításához vagy cseréjéhez a kart ki kell oldani. 3. Festékkazetták és a festékkazetták karjai. A 4 festékkazetta száraz, por állagú festéket tartalmaz. A kar a festékkazettát a fényhengeren a helyére rögzíti, vagy csere esetén kioldja annak rögzítését. 4. A 4 LED-fej (Light Emitting Diode fénykibocsátó dióda) a fényt a 4 fényhengerre irányítja. Bevezetés > 9

10 A kezelőpanel A felhasználó a kezelőpanelen keresztül irányíthatja a nyomtató működését, amely kijelzi, ha a készülék megfelelően üzemel, és azt is, amikor beavatkozás szükséges. 1 C M Y K A kezelőpanelen 2 LED, egy kijelző és hat nyomógomb található, a következők szerint: Gombok A kezelőpanelen 6 gomb található: Back (Vissza), Menu (Menü fel és le), Enter (Beírás), On Line (Készenléti állapot) és Cancel (Megszakítás). GOMB FUNKCIÓ 4. Back (Vissza) gomb Visszatér az előző, magasabb szintű menüponthoz. A menüből való kilépésre is használhatja. 5. Menu (Menü fel és le) Belépés a Menu (Menü) üzemmódba. Menu (Menü) üzemmódban a menüelemek léptetése előre és vissza. 2 másodpercig lenyomva tartva gyorsítható a léptetés. 6. Enter (Beírás) gomb Online vagy Offline üzemmódban: belépés a Menu (Menü) üzemmódba. Menu (Menü) üzemmódban: a kijelölt beállítás megadása. 7. On Line (Készenléti állapot) Váltás az online és offline üzemmód között. Menu (Menü) üzemmódban kilépés a menüből és váltás ONLINE üzemmódba. A betöltött papírra történő nyomtatás kényszerítése, ha a gombot akkor nyomja meg, amikor a WRONG PAPER (NEM MEGFELELŐ PAPÍR) vagy WRONG PAPER SIZE (NEM MEGFELELŐ PAPÍRMÉRET) üzenet látható a kijelzőn. 8. Cancel (Mégse) A nyomtatás vagy fogadás alatt lévő adatok törlése ehhez legalább két másodpercig lenyomva kell tartani. Az adatok törlése, amikor a PAPÍRMÉRET HIBA vagy a 1. TÁLCA ÜRES üzenet látható a kijelzőn ehhez legalább két másodpercig lenyomva kell tartani. Menu (Menü) üzemmódban kilépés a menüből és váltás ONLINE üzemmódba. LED-jelzőfények A készüléken két LED található. A jelzőfények funkciói a következők: JELZŐFÉNY FUNKCIÓ 1. Figyelem VILÁGÍT: Riasztási állapot (pl. tálca nyitva vagy kifogyott a papír). VILLOG: Figyelmeztető állapot (pl. a fedél nyitva van). NEM VILÁGÍT: Normál állapot. 2. On Line VILÁGÍT: A nyomtató készen áll az adatok fogadására. (Készenléti VILLOG: A nyomtató adatokat dolgoz fel. állapot) NEM VILÁGÍT: a nyomtató offline üzemmódban van. Szakember szükséges hibajelzés Szakember szükséges hibajelzés előfordulása esetén mindkét LED egyszerre, gyorsan villog 120 ms időközönként. Bevezetés > 10

11 A kijelző nyelvének módosítása Alapbeállításban az üzenetek megjelenítéséhez és a jelentések nyomtatásához használt nyelv az angol. Szükség esetén azonban könnyen módosítható az alábbiakra: Német Dán Francia Holland Olasz Török Spanyol Portugál Svéd Lengyel Orosz Görög Finn Cseh Magyar Norvég MEGJEGYZÉS: > A fenti lista további nyelveket tartalmazhat. > A nyelvi beállítás módosításának menetét a nyomtatóhoz mellékelt Kezelőpanel nyelvének beállítása segédprogram dokumentációja ismerteti. Bevezetés > 11

12 Ajánlott papírfajták A nyomtató a hordozók széles skálájával használható, többek között különféle méretű és tömegű papírokkal és borítékokkal. Ebben a szakaszban általános tudnivalókat olvashat a hordozók kiválasztásával, továbbá az egyes papírtípusok használatával kapcsolatban. A legjobb eredmény a szabványos, fénymásolókhoz és lézernyomtatókhoz készült g/m² tömegű papír használatával érhető el. Megfelelő típusok: > Arjo Wiggins Conqueror Colour Solutions 90 g/m²; > Colour Copy papír a Neuisedler cégtől. Erősen mintázott vagy markáns dombornyomással ellátott papír használata nem ajánlott. Előre nyomtatott papírt is használhat, ám ügyeljen rá, hogy a tinta ne mosódjon el, amikor nyomtatás közben a papír magas hőmérsékletnek van kitéve. A borítékoknak simáknak, egyeneseknek és épeknek kell lenniük. Emellett négyszög alakú, borítékfüles típusú borítékok használata ajánlott, amelyeken a ragasztóréteg a nyomtatási eljárás során használt magas hőmérséklet hatására nem károsodik. Ablakos borítékok nem használhatók. Szintén kizárólag fénymásolóban és lézernyomtatóban használható címkéket alkalmazzon, amelyeken az alap hordozóoldalt a címkék teljes egészében befedik. Ettől eltérő címkelapok használata a nyomtató károsodását okozhatja, mivel a nyomtatási folyamat közben a címkék leválhatnak a hordozólapról. Kazettás tálca MÉRET MÉRETEK TÖMEG A6 105 x 148 mm A5 148 x 210 mm B5 182 x 257 mm Executive A4 Letter 184,2 x 266,7 mm 210 x 297 mm 215,9 x 279,4 mm Könnyű Közepes Nehéz g/m² g/m² g/m² Legal 13 hüvelykes 216 x 330 mm Legal 13,5 hüvelykes 216 x 343 mm Legal 14 hüvelykes 216 x 356 mm Ajánlott papírfajták > 12

13 Többfunkciós papírtálca A többfunkciós tálca ugyanolyan méretű papírok kezelésére alkalmas, mint a kazettás tálca, de a papír súlya g/m² lehet. Nagyon nehéz papírok esetén a nyomtatott oldallal felfelé tároló (hátsó) kötegelőt használja. Ennek segítségével a papír útja a nyomtatón keresztül közel egyenes lesz. A többfunkciós tálca különböző szélességű papírok adagolását teszi lehetővé, a 100 mm-estől egészen az 1220 mm méretűig (poszterek nyomtatása). A 356 mm-nél (Legal 14 hüvelykes) hosszabb papír esetén g/m² tömegű papírt és a nyomtatott oldallal felfelé tároló (hátsó) papírkötegelőt használja. Borítékok nyomtatásához a többfunkciós tálcát használja. A papírt nyomtatási oldalával felfelé, tetejével a nyomtató belseje felé mutatva kell betölteni. MÉRET MÉRETEK TÖMEG A6 A5 B5 Executive A4 Letter 105 x 148 mm 148 x 210 mm 182 x 257 mm 184,2 x 266,7 mm 210 x 297 mm 215,9 x 279,4 mm Legal 13 hüvelykes 216 x 330 mm Legal 13,5 hüvelykes 216 x 343 mm Legal 14 hüvelykes 216 x 356 mm Egyéni méretek - COM-9 boríték - COM-10 boríték - Monarch boríték - Könnyű: Közepes: Nehéz: Ultranehéz: g/m² g/m² g/m² g/m² C5 DL Poszter 162 x 229 mm 110 x 220 mm 210 x 1220 mm max. Nyomtatott oldallal lefelé gyűjtő tálca A nyomtató tetején található, a papírokat nyomtatott oldalukkal lefelé tároló kötegelő egység a szabványos, 80 g/m² tömegű papírlapokból legfeljebb 150 ív tárolására képes. Az általa kezelt papír tömege legfeljebb 120 g/m² lehet. Az olvasási sorrendben nyomtatott oldalakat (az 1. oldal áll elöl) az olvasási sorrendnek megfelelően rendezi a nyomtató (az utolsó oldal lesz legfelül, nyomtatott oldallal lefelé). Nyomtatott oldallal felfelé gyűjtő tálca Ha a nyomtató hátsó részén található, nyomtatott oldallal felfelé gyűjtő kötegelő egységet kívánja használni, nyissa ki, majd húzza ki a tálca meghosszabbítását. Ebben a helyzetben a papír itt fog kilépni a nyomtatóból, függetlenül az illesztőprogram beállításaitól. A nyomtatott oldallal felfelé gyűjtő kötegelő egység a szabványos, 80 g/m² tömegű papírból legfeljebb 1 ív tárolására alkalmas, az általa kezelt hordozók tömege pedig legfeljebb 203 g/m² lehet. 120 g/m²-nél nehezebb papírok esetén mindig ezt a kötegelőt és a többfunkciós adagolótálcát használja. Ajánlott papírfajták > 13

14 Papír betöltése Kazettás tálcák 1. Vegye ki a papíradagoló tálcát a nyomtatóból. 2. Pörgesse át a betöltendő papírköteget az élek (1) mentén, majd középen (2), hogy a lapok ne tapadjanak össze, ezután pedig sima felületen rázza egybe a papírköteget (3) Nyomtatott oldalával lefelé, felső szélével pedig a nyomtató eleje felé töltse be a fejléces papírt. 3. A hátsó ütközőt (1) és a papírvezetőket (2) a használt papírméretnek megfelelően igazítsa be. Mérőeszközként használja a papírvezetőkön a szintjelzőket (3) Papír betöltése > 14

15 A papírelakadások elkerülése érdekében: > A papír, valamint a papírvezetők és a hátsó ütköző között ne maradjon rés. > A papíradagoló tálcába ne tegyen túl sok papírt. A befogadóképesség a papír típusától függ. > Ne használjon sérült lapokat. > Egyszerre ne tegyen be többféle méretű és típusú papírlapokat. > Nyomtatás közben ne húzza ki a papírtálcát. 4. A papíradagoló tálcát óvatosan zárja le. 5. Ha a lapok alsó oldalára szeretne nyomtatni, győződjön meg róla, hogy a lapokat nyomtatott oldalukkal felfelé tároló (hátsó) kötegelő (4) zárva van (a papír a nyomtató tetején jön ki a készülékből). A kötegelő-képesség a papír tömegének függvényében, megközelítőleg 250 lap. 6. Ha a lapok felső oldalára szeretne nyomtatni, akkor győződjön meg arról, hogy a lapokat nyomtatott oldalukkal felfelé tároló (hátsó) kötegelő (4) és a papírtámasz (5) nyitott helyzetben van. A tálca befogadóképessége 1 lap. 7. Nehéz papírok (pl. kartonpapír) esetén mindig a nyomtatott oldallal felfelé tároló (hátsó) kötegelőt használja. 4 5 FIGYELEM! Nyomtatás közben ne nyissa ki és ne csukja be a hátsó papírkimeneti nyílást, mivel ezzel papírelakadást okozhat. Papír betöltése > 15

16 Többfunkciós papírtálca 1. Nyissa le a többfunkciós papírtálcát (1) Igazítsa a papírvezetőket (2) a használni kívánt papírmérethez. > Ha fejléces papír egyik oldalára nyomtat, akkor a papírt az előre nyomtatott oldalával felfelé és a lap tetejét a nyomtató felé fordítva töltse be a többfunkciós tálcába. > A borítékokat címzési oldalukkal felfelé kell betölteni, úgy, hogy felső szélük a bal oldalon legyen, rövid oldaluk pedig a nyomtató felé essen. A kézi adagolóba egyszerre csak egy lapot vagy borítékot lehet behelyezni. Állítsa be a megfelelő papírméretet a többfunkciós tálcához a nyomtató kezelőpanelén. Papír betöltése > 16

17 Használat A készülék használata > A nyomtató és az esetleges tartozékok hatékony és eredményes használatának részletes leírásához tekintse meg a Nyomtatási útmutatót. > A hálózati funkcióhoz való csatlakozáshoz és használatához szükséges információkat a Network Guide (Hálózati útmutató) tartalmazza. Használat > 17

18 Menüfunkciók Ebben a fejezetben a nyomtató kezelőpaneljén keresztül elérhető, és az LCD-kijelzőn megjelenő menükről olvashat. Kezelőpanel 1 C M Y K 1. ATTENTION (Figyelem) jelzőfény VILÁGÍT: Riasztási állapot (pl. tálca nyitva vagy kifogyott a papír). VILLOG: Figyelmeztető állapot (pl. a fedél nyitva van). NEM VILÁGÍT: Normál állapot. 5. MENU (MENÜ) gombok (Fel/Le) Belépés a Menu (Menü) üzemmódba. Menu (Menü) üzemmódban a menüelemek léptetése előre és vissza. 2 másodpercig lenyomva tartva gyorsítható a léptetés. 2. ONLINE jelzőfény VILÁGÍT: A nyomtató készen áll az adatok fogadására. VILLOG: A nyomtató adatokat dolgoz fel. NEM VILÁGÍT: a nyomtató offline üzemmódban van. 6. ENTER (Beírás) gomb ONLINE vagy OFFLINE üzemmódban: belépés a Menu (Menü) üzemmódba. Menu (Menü) üzemmódban: a kijelölt beállítás megadása. 3. Kijelző A nyomtató állapot- és hibaüzeneteit jeleníti meg. 7. ONLINE gomb Váltás az ONLINE és az OFFLINE üzemmód között. Menu (Menü) üzemmódban kilépés a menüből és váltás ONLINE üzemmódba. A betöltött papírra történő nyomtatás kényszerítése, ha a gombot akkor nyomja meg, amikor a WRONG PAPER (NEM MEGFELELŐ PAPÍR) vagy WRONG PAPER SIZE (NEM MEGFELELŐ PAPÍRMÉRET) üzenet látható a kijelzőn. 4. BACK (Vissza) gomb Visszatér az előző, magasabb szintű menüponthoz. 8. CANCEL (Mégse) gomb A nyomtatás vagy fogadás alatt lévő adatok törlése ehhez legalább két másodpercig lenyomva kell tartani. Az adatok törlése, amikor a WRONG PAPER SIZE (NEM MEGFELELŐ PAPÍRMÉRET), a RUN OUT OF PAPER (KIFOGYOTT A PAPÍR), a TRAY 1 IS OPEN (1. TÁLCA NYITVA) vagy a TRAY 1 IS NOT FOUND (1. TÁLCA NEM TALÁLHATÓ) üzenet látható a kijelzőn ehhez legalább két másodpercig lenyomva kell tartani. Menu (Menü) üzemmódban kilépés a menüből és váltás ONLINE üzemmódba. Menüfunkciók > 18

19 A beállítások módosítása a felhasználó által Ne feledje, hogy ezen beállítások közül a Windows nyomtatóillesztő-program beállításai többet is felülbírálhatnak, és ez gyakran meg is történik. Az illesztőprogram beállításai közül azonban számos elemet a Printer Setting (Nyomtatóbeállítás) értéken hagyhat, amelyek azután a nyomtató menüiben meghatározott értékeket veszik alapul. Az alábbi táblázatokban a gyári alapbeállítások (ahol van ilyen) félkövér betűkkel jelennek meg. Normál működési körülmények között, az úgynevezett takarékos állapotban a nyomtató LCD-kijelzőjén készenléti állapotban egy oszlopdiagram jelenik meg, amely a festékszinteket jelzi, illetve energiatakarékos üzemmódban ez az oszlopdiagram és az Online energiatakarékos felirat váltakozik. Ebben a helyzetben a kezelőpanel Fel/Le gombjának megnyomásával léphet be a menürendszerbe, és ezekkel a gombokkal lapozhat fel és le a menük listájában a kívánt menüpont megjelenéséig. Ezután a következőképpen folytathatja a műveletet: 1. A menü megnyitásához nyomja meg az ENTER gombot. 2. A Fel/Le gombokkal lépkedhet a menü elemei között. A módosítani kívánt elem megjelenésekor nyomja meg az ENTER gombot az elem almenüinek megtekintéséhez. 3. A Fel/Le gombokkal lépkedhet az almenü elemei között. Amikor a módosítani kívánt elem megjelenik, az elem kiválasztásához nyomja meg az ENTER gombot. 4. A Fel/Le gombokkal lépkedhet az almenüelemhez kiválasztható beállítások között. Amikor a módosítani kívánt beállítás megjelenik, annak módosításához nyomja meg az ENTER gombot. A beállítás mellett csillag (*) jelenik meg, amely azt mutatja, hogy jelenleg ez a beállítás érvényes. 5. Kövesse az alábbi utasítások egyikét: > A BACK (Vissza) gomb ismételt megnyomásával visszaléphet a menük listájára. vagy > Az ONLINE vagy a CANCEL (MÉGSE) gomb megnyomásával kiléphet a menürendszerből, és visszatérhet a készenléti állapotba. Megjegyzés A menükbe bármikor beléphet, még nyomtatás közben is. Menüfunkciók > 19

20 A beállítások módosítása a rendszergazda által A felhasználói menü minden egyes kategóriáját ENGEDÉLYEZHETI vagy LETILTHATJA. A letiltott kategóriák nem jelennek meg a felhasználói menüben. Ezeket a beállításokat csak a rendszergazda módosíthatja. 1. Kapcsolja KI a nyomtatót. 2. Kapcsolja BE a nyomtatót, miközben lenyomva tartja az ENTER gombot. Amikor megjelenik az ADMIN MENU (ADMIN MENÜ), engedje fel a gombot. 3. Nyomja meg az ENTER gombot. 4. Amikor megjelenik az ENTER PASSWORD (JELSZÓ BEÍRÁSA) üzenet, nyomja meg többször a MENU (Menü) Fel vagy Le gombot a jelszó első sorának megjelenítéséhez, majd nyomja meg az ENTER gombot. 5. Adja meg a 4-9 jegyű jelszót. Az alapértelmezett jelszó az aaaaaa. 6. Tartsa lenyomva a MENU (Menü) Fel gombot, amíg a módosítani kívánt kategória meg nem jelenik. Nyomja meg az ENTER gombot. 7. Tartsa lenyomva a MENU (MENÜ) Fel vagy Le gombot, amíg a módosítani kívánt elem meg nem jelenik. Nyomja meg az ENTER gombot. A flash memória inicializálása előtt a következő üzenet jelenik meg: ARE YOU SURE? (BIZTOS BENNE?). Hagyja jóvá vagy vonja vissza a módosítást. 8. A jóváhagyáshoz nyomja meg a MENU (MENÜ) Fel vagy Le gombot. A YES (IGEN) lehetőség megjelenésekor nyomja meg az ENTER gombot. A nyomtató automatikusan újraindul. 9. Amikor megjelenik a PLEASE POW OFF/SHUTDOWN COMP (KAPCSOLJA KI/ÁLLÍTSA LE A SZÁMÍTÓGÉPET) üzenet, kapcsolja KI/BE a nyomtatót. 10. Tartsa lenyomva a MENU (MENÜ) Fel vagy Le gombot, amíg a módosítani kívánt beállítás meg nem jelenik. 11. Nyomja meg az ENTER gombot. Ekkor egy csillag (*) jelenik meg a kiválasztott beállítás jobb oldalán. 12. Nyomja meg az ONLINE gombot az ONLINE üzemmódba történő váltáshoz. Menüfunkciók > 20

21 Menük Information (Információ) menü Ezzel a menüvel a nyomtatóban tárolt különböző tételek listáját jelenítheti meg egyszerűen. TÉTEL MŰVELET LEÍRÁS PRINT MENU MAP (MENÜTÉRKÉP NYOMTATÁSA) NETWORK (HÁLÓZAT) PRINT FILE LIST (FÁJLLISTA NYOMTATÁSA) PRINT PCL FONT (PCL-BETŰKÉSZLET NYOMTATÁSA) PRINT PSE FONT (PSE-BETŰTÍPUS NYOMTATÁSA) PRINT PPR FONT (PPR-BETŰTÍPUS NYOMTATÁSA) PRINT FX FONT (FX-BETŰTÍPUS NYOMTATÁSA) DEMO1 (BEMUTATÓOLDAL1) PRINT ERROR LOG (HIBANAPLÓ NYOMTATÁSA) USAGE REPORT (Használati jelentés) COLOR PROF LIST (SZÍN KEFELEV L) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) EXECUTE (VÉGREHAJTÁS) Kinyomtatja a teljes menülistát az aktuális beállítások feltüntetésével. Hálózati konfiguráció adatainak nyomtatása. A nyomtató merevlemezén (ha telepítette) tárolt háttérképek, makrók, betűtípusok és egyéb fájlok listáját nyomtatja ki. Az összes belső PCL-betűtípus, valamint a ROM-ban (0 jelű nyílás), a Flash-memóriában és a merevlemezen (ha telepítette) tárolt betűtípusok teljes listáját nyomtatja ki. A belső PostScript emulációs betűtípusok teljes listáját nyomtatja ki. Kinyomtatja az összes belső IBM ProPrinter III XL emulációs betűtípust, beleértve a Flash-memóriába vagy a merevlemezre letöltötteket is. Kinyomtatja az összes belső Epson FX emulációs betűtípust, beleértve a Flash-memóriába vagy a merevlemezre letöltötteket is. Kinyomtatja a bemutatóoldalt, amely színes és fekete-fehér rajzokat és szövegeket tartalmaz. Kinyomtatja a nyomtató által talált hibákat és figyelmeztetéseket. A kinyomtatott színes és fekete-fehér oldalak számának nyomtatásához válassza ezt a lehetőséget. A nyomtatóban tárolt színprofilok listáját nyomtatja ki. Shutdown (Leállítás) menü Ez a menü csak akkor jelenik meg, ha az ADMIN (Rendszergazda) menüben az ENABLE (Engedélyez) beállítás van kiválasztva. TÉTEL BEÁLLÍTÁSOK LEÍRÁS SHUTDOWN START (LEÁLLÍTÁS ELINDÍTÁSA) EXECUTE (VÉGREHAJTÁS) A nyomtató ellenőrzött leállítását hajtja végre, és biztosítja, hogy a tápellátás megszűnése előtt valamennyi fájl bezáruljon. Csak akkor kapcsolja ki a nyomtatót, ha a kijelzőn megjelenik a leállítás befejezését jelző üzenet. Menüfunkciók > 21

22 Print (Nyomtatás) menü Ebben a menüben a nyomtatási feladatokkal kapcsolatos különböző funkciók beállítását végezheti el. TÉTEL BEÁLLÍTÁSOK LEÍRÁS COPIES (MÁSOLATOK) Adja meg a nyomtatni kívánt példányszámot 1 és 999 között. MANUAL FEED (KÉZI ADAGOLÁS) MEDIA CHECK (HORDOZÓ ELLENŐRZÉSE) RESOLUTION (FELBONTÁS) TONER SAVE MODE (FESTÉKTAKAR ÉKOS MÓD) MONO-PRINT SPEED (FEKETE- FEHÉR NYOMTATÁS SEBESSÉGE) ORIENTATION (TÁJOLÁS) ON (BE) OFF (KI) ENABLE (ENGEDÉLYEZ) DISABLE (TILT) 600 DPI 600 x 1200 DPI 600 DPI M-LEVEL (M-szint) ON (BE) OFF (KI) AUTO SPEED (AUTO SEBESS.) NORMAL SPEED [NORMÁL SEBES.] COLOR SPEED (SZÍNES SEBESS.) PORTRAIT (ÁLLÓ) LANDSCAPE (FEKVŐ) Ha BE van kapcsolva, akkor a papíradagolás a többfunkciós tálcáról történik. Engedélyezése esetén a nyomtató ellenőrzi, hogy a betöltött papír mérete megegyezik-e a nyomtatásra küldött dokumentum méretével. A nyomtatás alapértelmezett felbontását adja meg (az egy hüvelykre eső képpontok számában kifejezve). A 600x 1200 DPI felbontás több memóriát és több időt vesz igénybe, de jobb minőségben is nyomtat. Csökkenti a képmegjelenítéshez felhasznált festék mennyiségét. Világosabb nyomatokat eredményez, de gazdaságosabb. Ha a nyomtatási feladat első lapja fekete-fehér, a nyomtató 20 oldal/perc sebességgel dolgozik. Ha a nyomtató színes oldalt észlel, a nyomtatási sebesség 16 oldal/percre csökken. Ez a beállítás ugyanúgy működik, mint az AUTO SPEED (AUTO SEBESS.) beállítás, kivéve, hogy az első színes oldal észleléséig a nyomtató 20 oldal/perc nyomtatási sebességgel működik, majd átvált 16 oldal/perc nyomtatási sebességre. Emiatt ez a beállítás akkor a legmegfelelőbb, ha a nyomtatási feladatok többsége teljes egészében fekete-fehér. A nyomtató minden nyomtatási feladat esetében 16 oldal/perc nyomtatási sebességgel működik. Ez a beállítás akkor a legmegfelelőbb, ha a nyomtatási feladatok többsége színes. Meghatározza, hogy az alapértelmezett oldaltájolás álló vagy fekvő legyen. - (Csak PCL, IBMPPR és EPSON FX) LINES PER PAGE (SOR PER LAP) 5~64~128 Beállítja a szöveges oldalra nyomtatandó sorok számát, ha nem Windows rendszerekből nyers szöveg érkezik. Az A4 méretű álló tájolású oldalhoz tartozó alapbeállítás 65 sor, Letter méret esetén pedig 60 sor. (csak PCL) EDIT SIZE (SZERKESZTÉSI MÉRET) CASSETTE SIZE (KAZETTA MÉRETE) A4 /A5/ A6 / B5 LEGAL14 LEGAL13.5 LEGAL13 LETTER EXECUTIVE CUSTOM (EGYÉNI) COM-9 ENVELOPE (COM-9 BORÍTÉK) COM-10 ENVELOPE (COM-10 BORÍTÉK) MONARCH ENVELOPE (MONARCH BORÍTÉK) DL ENVELOPE (BORÍTÉK) C5 ENVELOPE (BORÍTÉK) A nyomtatható terület méretét a használatban lévő papír méretéhez igazítja. Ez nem egyezik meg a tényleges papírmérettel, amely egy kicsit mindig nagyobb. A tényleges papírméretekről az Ajánlott papírfajták című szakaszban talál információkat. Menüfunkciók > 22

23 Media (Hordozók) menü A menü sokféle hordozó számára nyújt beállítási lehetőségeket. TÉTEL BEÁLLÍTÁSOK LEÍRÁS TRAY1 PAPERSIZE (1. TÁLCA PAPÍRMÉRETE) TRAY MEDIATYPE (TÁLCA HORDOZÓTÍPUSA) TRAY MEDIAWEIGHT (TÁLCA HORDOZÓTÖMEGE) MF PAPERSIZE (TÖBBFUNKCIÓS TÁLCA PAPÍMÉRETE) A4 /A5/ A6/B5/ LEGAL14/ LEGAL13.5/ LEGAL13/ LETTER/EXECUTIVE CUSTOM (EGYÉNI) PLAIN (NORMÁL) LETTERHEAD (FEJLÉCES) BOND (BANKPOSTA) RECYCLED (ÚJRAFELHASZNÁLT) ROUGH (ÉRDES) GLOSSY (FÉNYES) USERTYP1 (1 FELHASZNÁLÓI TÍPUS) USERTYPE2 (2 FELHASZNÁLÓI TÍPUS) USERTYPE3 (3 FELHASZNÁLÓI TÍPUS) USERTYPE4 (4 FELHASZNÁLÓI TÍPUS) USERTYPE5 (5 FELHASZNÁLÓI TÍPUS) LIGHT (KÖNNYŰ) MEDIUM (KÖZEPES) HEAVY (NEHÉZ) LETTER EXECUTIVE LEGAL14 LEGAL13.5 LEGAL13 A4 / A5 / A6 / B5 CUSTOM (EGYÉNI) COM-9 ENVELOPE (BORÍTÉK) COM-10 ENVELOPE (BORÍTÉK) MONARCH ENV (BORÍTÉK) DL ENVELOPE (BORÍTÉK) C5 ENVELOPE (BORÍTÉK) A kazettás tálcába betöltött papír méretét adja meg. A CUSTOM (EGYÉNI) beállításról a táblázat X-DIMENSION (X-MÉRET) és Y-DIMENSION (Y-MÉRET) eleménél olvashat bővebben. A tálcába betöltött hordozó típusát adja meg. A használandó hordozótípus tulajdonságainak megfelelően segít a nyomtatónak beállítani a belső üzemi paramétereket, például a motor sebességét és a beégetőmű hőmérsékletét. A fejléces papírok esetében például előnyösebb, ha a beégetőmű hőmérséklete alacsonyabb, mert így nem kenődik el a tinta. Megjegyzés: A USERTYPEn (n. FELHASZNÁLÓI TÍPUS) lehetőség csak abban az esetben jelenik meg, ha az a gazdaszámítógépen regisztrálva lett. A nyomtatót a tálcában található papírok súlyához igazítja. Megadja a többfunkciós tálcából adagolandó papír méretét. A CUSTOM (EGYÉNI) beállításról a táblázat X-DIMENSION (X-MÉRET) és Y-DIMENSION (Y-MÉRET) eleménél olvashat bővebben. Menüfunkciók > 23

24 TÉTEL BEÁLLÍTÁSOK LEÍRÁS MF MEDIATYPE (TÖBBFUNKCIÓS TÁLCA HORDOZÓTÍPUSA) MF MEDIAWEIGHT (TÖBBFUNKCIÓS TÁLCA HORDOZÓTÖMEGE) UNIT OF MEASURE (MÉRTÉKEGYSÉG) X-DIMENSION (X KITERJEDÉS) Y-DIMENSION (Y KITERJEDÉS) PLAIN (NORMÁL) LETTERHEAD (FEJLÉCES) LABELS (CÍMKÉK) BOND (BANKPOSTA) RECYCLED (ÚJRAFELHASZNÁLT) CARD STOCK (NÉVJEGYKARTON) ROUGH (ÉRDES) GLOSSY (FÉNYES) USER TYPE 1 (5. FELHASZNÁLÓI TÍPUS) USER TYPE 2 (5. FELHASZNÁLÓI TÍPUS) USER TYPE 3 (5. FELHASZNÁLÓI TÍPUS) USER TYPE 4 (5. FELHASZNÁLÓI TÍPUS) USER TYPE 5 (5. FELHASZNÁLÓI TÍPUS) LIGHT (KÖNNYŰ) MEDIUM (KÖZEPES) HEAVY (NEHÉZ) ULTRA HEAVY (ULTRANEHÉZ) MILLIMETRE (MILLIMÉTER) INCH (HÜVELYK) MILLIMETRE (MILLIMÉTER) MILLIMETRE (MILLIMÉTER) Kiválasztja a többfunkciós tálcából adagolandó hordozó típusát, így a nyomtató belső paraméterei jobban megfelelnek a használni kívánt hordozó számára. Kiválasztja a többfunkciós tálcából adagolandó hordozó tömegét. Mértékegység kiválasztása. A korábban tárgyalt PAPER SIZE (PAPÍRMÉRET) beállítás CUSTOM (EGYÉNI) értéke által meghatározott hordozó szélességét adja meg. A korábban tárgyalt PAPER SIZE (PAPÍRMÉRET) beállítás CUSTOM (EGYÉNI) értéke által meghatározott hordozó hosszúságát adja meg. Poszternyomtatás esetén a többfunkciós papíradagoló tálcából legfeljebb 1 220mm hosszúságú hordozó adagolható. Menüfunkciók > 24

25 Colour (Szín) menü A nyomtató megfelelő időközönként automatikusan beállítja a színegyensúlyt és az intenzitást, és ezzel úgy alakítja a világos fehér papírra nyomtatott képek minőségét, hogy azok természetes nappali fénynél a legjobban mutassanak. Az ebben a menüben található tételek segítségével különleges vagy különösen bonyolult nyomtatási feladatokhoz lehet az alapbeállításokat módosítani. TÉTEL BEÁLLÍTÁSOK LEÍRÁS DENSITY CONTROL (SŰRŰSÉGVEZÉRLÉS) ADJUST DENSITY (SŰRŰSÉG BEÁLLÍTÁSA) COLOUR TUNING (SZÍNHANGOLÁS) C HIGHLIGHT (C VILÁGOS) C MID-TONE (C KÖZÉPTÓNUS) C DARK (C MÉLYTÓNUS) M HIGHLIGHT (B VILÁGOS) M MID-TONE (B KÖZÉPTÓNUS) M DARK (B MÉLYTÓNUS) Y HIGHLIGHT (S VILÁGOS) Y MID-TONE (S KÖZÉPTÓNUS) Y DARK (S MÉLYTÓNUS) K HIGHLIGHT (F VILÁGOS) K MID-TONE (F KÖZÉPTÓNUS) K DARK (F MÉLYTÓNUS) C DARKNESS (C SÖTÉTSÉG) M DARKNESS (B SÖTÉTSÉG) Y DARKNESS (S SÖTÉTSÉG) K DARKNESS (F SÖTÉTSÉG) AJST REGISTRATION (REGISZTRÁCIÓ BEÁLLÍTÁSA) AUTO (AUTOMATIKUS) MANUAL (KÉZI) EXECUTE (VÉGREHAJTÁS) PRINT PATTERN (NYOMTATÁSI MINTA) -3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3-3~0~+3 EXECUTE (VÉGREHAJTÁS) AUTO (AUTOMATIKUS) beállítás esetén a rendszer a képsűrűséget bekapcsoláskor, új fényhenger vagy festékkazetta behelyezésekor és a fényhenger-számláló 100, 300, 500 állásakor automatikusan beállítja. Ha a számláló nyomtatási feladat közben váltana át 500-as értékre, akkor a beállítás a feladat végén történik meg, és legfeljebb 55 másodpercet vesz igénybe. Kézi beállítás esetén a folyamat csak a következő menüelem kiválasztásakor megy végbe. E beállítás kiválasztása lehetővé teszi a színsűrűség beállítását. Megjegyzés: A beállítást a nyomtató tétlen állapotában kell végrehajtani. A tétel kiválasztásakor a rendszer színhangoló mintát nyomtat, amely a színegyensúly beállításában nyújt segítséget. Megjegyzés: Általában automatikusan történik. Az egyes színösszetevők képsűrűségét állítja be (ciánkék, bíbor, sárga és fekete). A normál beállítás 0. Az egyes színösszetevők sötétségét állítja be (ciánkék, bíbor, sárga és fekete). A normál beállítás 0. Automatikus színregisztrációs beállítást hajt végre. Általában bekapcsoláskor, valamint a felső fedél nyitásakor és zárásakor történik. A folyamat pontosan illeszti a ciánkék, bíbor és sárga képeket a fekete képhez. Megjegyzés: A beállítást a nyomtató tétlen állapotában kell végrehajtani. Menüfunkciók > 25

26 TÉTEL BEÁLLÍTÁSOK LEÍRÁS C REG FINE AJST (C REG FINOM ÁLL.) M REG FINE AJST (M REG FINOM ÁLL.) Y REG FINE AJST (Y REG FINOM ÁLL.) INK SIMULATION (TINTASZIMULÁCIÓ) UCR CMY 100% DENSITY (CMY 100% SŰRŰSÉG) CMYK CONVERSION (CMYK KONVERZIÓ) -3~0~+3-3~0~+3-3~0~+3 OFF (KI) SWOP EUROSCALE JAPAN LOW (ALACSONY) MEDIUM (KÖZEPES) HIGH (MAGAS) DISABLE (TILT) ENABLE (ENGEDÉLYEZ) ON (BE) OFF (KI) A képidőzítés finombeállítását hajtja végre a fekete képösszetevőhöz viszonyítva. Választ az ipari szabványnak megfelelő színtárak közül. Megjegyzés: Ez a funkció csak a PS típusok esetén használható. Megadja a festékréteg vastagságának korlátját. Ha sötét nyomatok esetén a papír meghajlik, a MEDIUM (KÖZEPES) vagy a LIGHT (KÖNNYŰ) érték beállításával általában csökkenthető a behajlás mértéke. Engedélyezett állapotban a nyomat fekete részei 100% ciánkék, bíbor és sárga festék felhasználásával készülnek, nem pedig fekete festékkel. Így a nyomat fényesebb lesz. Ha kikapcsolja (OFF), a CMYK-adatok konverziója leegyszerűsödik, így a feldolgozási idő lecsökken. Ezt a beállítást a készülék figyelmen kívül hagyja, ha a tintaszimuláció aktiválva van. Megjegyzés: Ez a funkció csak a PS típusok esetén használható. System configuration (Rendszerkonfiguráció) menü Ebben a menüben adhatja meg a munkájának megfelelő általános nyomtatóbeállításokat. ELEMEK BEÁLLÍTÁSOK LEÍRÁS POWER SAVE TIME (ENERGIATAKARÉKOS ÜZEMMÓDVÁLTÁS IDEJE) PERSONALITY (SZABVÁNYOK ÉS EMULÁCIÓ) USB PS PROTOCOL (USB PS-PROTOKOLL) NET PS PROTOCOL (HÁLÓZATI PS- PROTOKOLL) CLEARABLE WARNING (TÖRÖLH. FIGYELM.) AUTO CONTINUE (AUTO. FOLYTATÁS) MANUAL TIMEOUT (KÉZI IDŐTÚLLÉPÉS) 5 MIN (60 PERC) 15 MIN (240 PERC) 30 MIN (240 PERC) 60 MIN (240 PERC) 240 MIN (240 PERC) AUTO (AUTOMATIKUS) PCL IBM PPR III XL EPSON FX PS3 EMULATION (PS3-EMULÁCIÓ) RAW ASCII RAW ASCII ONLINE JOB (FELADAT) ON (BE) OFF (KI) OFF (KI) 30~60~300 Beállítja az időtartamot, amelynek eltelte után a nyomtató automatikusan energiatakarékos üzemmódba vált. Ebben az üzemmódban az energiafogyasztás alacsony, de a nyomtató működéséhez és az adatok fogadásához elegendő. Feladat küldésekor a nyomtatás megkezdése előtt a nyomtatónak időre van szüksége a bemelegedéshez, amely legfeljebb 1 percet igényel. Kiválasztja, hogy a nyomtató melyik ipari szabványnak megfelelő emulációt használja. Az AUTO (Automatikus) beállítás esetén a rendszer megvizsgálja a beérkező adatokat, és automatikusan kiválasztja a megfelelő emulációt. Megadja a PostScript adatformátumot az USB port számára. Megadja a PostScript adatformátumot a hálózati porthoz. ONLINE beállítás esetén a nem kritikus besorolású figyelmeztetések (például másik papírméret kérése) az ON LINE gomb megnyomásával törölhetők. JOB (FELADAT) beállítás esetén a figyelmeztetések a nyomtatási feladat folytatásakor szűnnek meg. Meghatározza, hogy a nyomtató automatikusan helyreálljon-e memóriatúlcsordulás esetén. Megadja, hogy a nyomtató hány másodpercet várjon a papíradagolásra a nyomtatási feladat törlése előtt. Menüfunkciók > 26

27 ELEMEK BEÁLLÍTÁSOK LEÍRÁS WAIT TIMEOUT (VÁRAKOZÁSI IDŐTÚLLÉPÉS) 5~40~300, OFF (KI) Meghatározza, hogy a nyomtató az adattovábbítás megszakadása esetén hány másodpercet várjon az oldal kiadása ellőt. PostScript emulációs üzemmódban időtúllépés esetén a rendszer törli a feladatot. LOW TONER (FESTÉK KIFOGY) JAM RECOVERY (ELAK. FELOLDÁS) ERROR REPORT (HIBANAPLÓ) CONTINUE (FOLYTATÁS) STOP (BEFEJEZÉS) ON (BE) OFF (KI) ON (BE) OFF (KI) Megadja, hogy a nyomtató akkor is folytassa-e a nyomtatást, ha a készülék alacsony festékszintet érzékel. Meghatározza, hogy papírelakadás esetén a nyomtató folytassa-e a feladatot a hiba elhárítása után. Bekapcsolt állapotban a papírelakadás megszűntetése után a nyomtató megkísérli a papírelakadás miatt elveszett oldalak újranyomtatását. Bekapcsolt állapotban PostScript emulációs hiba előfordulásakor a nyomtató kinyomtatja a hibával kapcsolatos adatokat. Megjegyzés: Csak PS és PCL XL esetén használható. PCL-emuláció Ez a menü a nyomtató PCL-emuláció üzemmódban érvényes beállításait határozza meg. TÉTEL BEÁLLÍTÁSOK LEÍRÁS FONT SOURCE (FONTFORRÁS) RESIDENT (REZIDENS) / RESIDENT2 (REZIDENS2) DOWNLOADED (LETÖLTÖTT) A PCL alapértelmezett betűtípus helyét határozza meg. Ez általában az INTERNAL (BELSŐ), kivéve ha a ROM bővítőaljzatban további betűtípusokat telepített, vagy további betűtípusokat töltött le a RAM memóriába állandó betűtípusként. FONT No. (BETŰTÍPUS száma) I0/ C001 / S001 Az aktuálisan kiválasztott forrásból kiválasztja a jelenlegi alapértelmezett betűtípust, amely lehet belső (I), ROM-bővítőaljzatból származó (C), vagy letöltött (S). FONT PITCH (BETŰTÍPUS KARAKTEREINEK TÁVOLSÁGA) SYMBOL SET (SZIMBÓLUMKÉSZLET) A4 PRINT WIDTH (A4 NYOMATSZÉLESSÉG) WHITE PAGE SKIP (ÜRES OLDALAK ÁTUGRÁSA) CR FUNCTION (CR FUNKCIÓ) LF FUNCTION (LF FUNKCIÓ) 0.44CP!~ 10.00CPI~ 99.99CPI PC-8 (Csak az alapértelmezett szimbólumkészlet jelenik meg) 78 COLUMN (80 OSZLOP) 80 COLUMN (80 OSZLOP) OFF/ON (KI/BE) CR/CR+LF (Kocsi vissza vagy kocsi vissza + soremelés) LF / LF+CR (Soremelés vagy soremelés + kocsi vissza) A karakterek hüvelykenkénti számával (CPI) meghatározza az alapértelmezett PCL-betűtípus szélességét. Az alapértelmezett betűtípus rögzített sűrűségű és átméretezhető. Az érték a második tizedes jegyig jelenik meg. Csak akkor jelenik meg, ha a Font No. (Font szám) beállításnál kiválasztott betűtípus rögzített távolságú és átméretezhető. PCL symbol set (PCL-szimbólumkészlet) Ha olyan betűtípusforrást és - számot ad meg, amely nem támogatja a kiválasztott szimbólumkészletet, akkor a beállítás értékét meg kell változtatni a betűkészletnek megfelelő szimbólumkészletre. PCL-módban A4 méretű papír esetén megadja az automatikus LF funkcióhoz tartozó oszlopok számát. Ez az az érték, amikor az automatikus kocsi vissza/soremelés üzemmód kikapcsolt állapotban van 10 CPI karakterméret esetén. Megadja, hogy a rendszer kinyomtassa-e az üres oldalakat, vagy sem. Megadja, hogy a beérkezett kocsi vissza karakter (0Dh) soremelést is eredményezzen-e vagy sem. Megadja, hogy a beérkezett soremelés karakter (0Ah) kocsi vissza műveletet is eredményezzen-e vagy sem. Menüfunkciók > 27

28 TÉTEL BEÁLLÍTÁSOK LEÍRÁS PRINT MARGIN (MARGÓ NYOMTATÁS) TRUE BLACK (TELJES FEKETE) PEN WIDTH ADJUST (TOLL KORR.NÉLK.) TRAY ID# (TÁLCAAZON. SZÁM) NORMAL (NORMÁL) 1/5 INCH (1/6 hüvelyk) 1/6 INCH (1/6 hüvelyk) OFF/ON (KI/BE) ON/OFF (BE/KI) MP TRAY [TÖBBC.ADAG.] Meghatározza a nem nyomtatható oldalfelületeket. A NORMAL érték PCL-kompatibilis. Meghatározza, hogy a fekete képadatokat a fekete festékkel (ON) vagy 100% CMY (OFF) festékekkel állítsa elő. (Kizárólag PCL-emulációs üzemmódban érvényes.) Ha a minimális szélesség van beállítva, állítsa ON (BE) értékre az egy pont szélességű vonalak kiszélesítéséhez és a rések elkerüléséhez. Menüfunkciók > 28

29 PPR Emulation (PPR-emuláció) Ez a menü a nyomtató PPR-emuláció üzemmódban érvényes beállításait mutatja be. TÉTEL BEÁLLÍTÁSOK LEÍRÁS CHARACTER PITCH (KARAKTER PITCH) FONT CONDENSE (FONT ÖSSZENYOM) CHARACTER SET (KARAKTERKÉSZLET) SYMBOL SET (SZIMBÓLUMKÉSZLET) LETTER 0 STYLE (0 BETŰ STÍL.) ZERO CHARACTER (NULLA KARAKTER) 10 CPI; 12 CPI; 17 CPI; 20 CPI; PROPORTIONAL (PROPORCIONÁLIS) 12CPI 20CPI; 12CPI 12CPI 1. készlet; 2. készlet IBM437 (Csak az alapértelmezett szimbólumkészlet jelenik meg) Disable (Tilt); Enable (Enged.) Normal (Normál); Slashed (Áthúzott) A karaktersűrűséget határozza meg IBM PPR-emuláció üzemmódban. 12 CPI-s karaktersűrűséget határoz meg a Condense Mode (Sűrített üzemmód) számára. A karakterkészletet határozza meg. A szimbólumkészletet határozza meg. Azt a stílust választja ki, amely a 9BH kódú karaktert az o betűvel, a 9DH kódú karaktert pedig a nulla számjeggyel váltja fel. Beállítja, hogy a nullát jelző karakter áthúzottan jelenjen-e meg vagy sem. LINE PITCH (SORSŰRŰSÉG) 6 LPI; 8 LPI A sortávolságot határozza meg. WHITE PAGE SKIP (ÜRES OLDALAK ÁTUGRÁSA) CR FUNCTION (CR FUNKCIÓ) LF FUNCTION (LF FUNKCIÓ) LINE LENGTH (SORHOSSZÚSÁG) FORM LENGTH (LAPHOSSZÚSÁG) TOF POSITION (TOF POZÍCIÓ) LEFT MARGIN (BALMARGÓ) FIT TO LETTER ("LETTER"-HEZ IGAZIT) TEXT HEIGHT (SZÖVEGMAGASSÁG) OFF/ON (KI/BE) CR/CR+LF (Kocsi vissza vagy kocsi vissza + soremelés) LF / LF+CR (Soremelés vagy soremelés + kocsi vissza) 80 COLUMN (80 OSZLOP); 136 COLUMN (136 OSZLOP) 11 Inch (11 hüvelyk); 11.7 Inch (11,7 hüvelyk) 12 Inch (1,0 hüvelyk) 0.0 INCH (0,0 HÜVELYK) - 1,0 Inch (1,0 hüvelyk) 0.0 Inch (0,0 hüvelyk) - 1,0 Inch (1,0 hüvelyk) Disable (Tilt); Enable (Enged.) Same (Ugyanaz); Diff (Más) Megadja, hogy a rendszer kinyomtassa-e az üres oldalakat, vagy sem. Megadja, hogy a beérkezett kocsi vissza karakter (0Dh) soremelést is eredményezzen-e vagy sem. Megadja, hogy a beérkezett soremelés karakter (0Ah) kocsi vissza műveletet is eredményezzen-e vagy sem. Az egy sorba nyomtatott karakterek számát határozza meg. A papír hosszúságát határozza meg. A nyomat és a papír teteje közötti távolságot határozza meg. A nyomat és a papír bal széle közötti távolságot határozza meg. Azt a nyomtatási módot állítja be, amely a 11 hüvelyknek (66 sor) megfelelő nyomtatott adatokat a LETTER méretű nyomtatási területhez igazítja. A karakterek magasságát adja meg. SAME (Ugyanaz): a CPI értéktől független, azonos magasság. DIFF (Más): a karakterek magassága a CPI-értékhez hasonlóan változik. Menüfunkciók > 29

30 FX Emulation (FX-emuláció) Ez a menü a nyomtató FX-emuláció üzemmódban érvényes beállításait határozza meg. TÉTEL BEÁLLÍTÁSOK LEÍRÁS CHARACTER PITCH (KARAKTER PITCH) 10 CPI; 12 CPI; 17 CPI; 20 CPI; PROPORTIONAL (PROPORCIONÁLIS) A karaktersűrűséget határozza meg ebben az emulációs üzemmódban. CHARACTER SET (KARAKTERKÉSZLET) 1. készlet; 2. készlet A karakterkészletet határozza meg. SYMBOL SET (SZIMBÓLUMKÉSZLET) LETTER 0 STYLE (0 BETŰ STÍL.) ZERO CHARACTER (NULLA KARAKTER) IBM 437 (Csak az alapértelmezett szimbólumkészlet jelenik meg) Disable (Tilt); Enable (Enged.) Normal (Normál); Slashed (Áthúzott) A szimbólumkészletet határozza meg. Azt a stílust választja ki, amely a 9BH kódú karaktert az o betűvel, a 9DH kódú karaktert pedig a nulla számjeggyel váltja fel. Beállítja, hogy a nullát jelző karakter áthúzottan jelenjen-e meg vagy sem. LINE PITCH (SORSŰRŰSÉG) 6 LPI; 8 LPI A sortávolságot határozza meg. WHITE PAGE SKIP (ÜRES OLDALAK ÁTUGRÁSA) CR FUNCTION (CR FUNKCIÓ) LINE LENGTH (SORHOSSZÚSÁG) FORM LENGTH (LAPHOSSZÚSÁG) TOF POSITION (TOF POZÍCIÓ) LEFT MARGIN (BALMARGÓ) FIT TO LETTER ("LETTER"-HEZ IGAZIT) TEXT HEIGHT (SZÖVEGMAGASSÁG) OFF/ON (KI/BE) CR/CR+LF (Kocsi vissza vagy kocsi vissza + soremelés) 80 COLUMN (80 OSZLOP); 136 COLUMN (136 OSZLOP) 11 Inch (11 hüvelyk); 11.7 inch (11,7 hüvelyk); 30,48 cm (1,0 hüvelyk) 0.0 inch (0,0 hüvelyk) inch (1,0 hüvelyk) 0.0 inch (0,0 hüvelyk) inch (1,0 hüvelyk) Disable (Tilt); Enable (Enged.) Same (Ugyanaz); Diff (Más) Megadja, hogy a rendszer kinyomtassa-e az üres oldalakat, vagy sem. Megadja, hogy a beérkezett kocsi vissza karakter (0Dh) soremelést is eredményezzen-e vagy sem. Az egy sorba nyomtatott karakterek számát határozza meg. A papír hosszúságát határozza meg. A nyomat és a papír teteje közötti távolságot határozza meg. A nyomat és a papír bal széle közötti távolságot határozza meg. Azt a nyomtatási módot állítja be, amely a 11 hüvelyknek (66 sor) megfelelő nyomtatott adatokat a LETTER méretű nyomtatási területhez igazítja. A karakterek magasságát adja meg. SAME (Ugyanaz): a CPI értéktől független, azonos magasság. DIFF (Más): a karakterek magassága a CPI-értékhez hasonlóan változik. Menüfunkciók > 30

31 USB menü A menü a nyomtató USB-csatlakozójának működését szabályozza. TÉTEL BEÁLLÍTÁSOK LEÍRÁS SOFT RESET (SZOFT. TÖRLÉS) ENABLE (ENGEDÉLYEZ) / DISABLE (TILT) A SOFT RESET (Puha reset) parancsot engedélyezi vagy letiltja. SPEED (SEBESSÉG) 12 / 480 Mps Az adattovábbítás sebességét választja ki. OFFLINE RECEIVE (OFFLINE FOGAD) SERIAL NUMBER (SOROZATSZÁM) ENABLE (ENGEDÉLYEZ) / DISABLE (TILT) ENABLE (ENGEDÉLYEZÉS) / DISABLE (LETILTÁS) Offline fogadás. USB-sorozatszám engedélyezésének vagy letiltásának megadása. Az USB-sorozatszám segítségével azonosítható a számítógéphez csatlakoztatott USB-eszköz. MEGJEGYZÉS Ha az USB menü bármely beállítását módosította, kapcsolja ki (OFF) a nyomtatót, majd kapcsolja be (ON) újra. Network (Hálózat) menü A menü a nyomtató 10Base-T/100Base-TX hálózati illesztőfelületének működését szabályozza. TÉTEL BEÁLLÍTÁSOK LEÍRÁS TCP/IP ENABLE (ENGEDÉLYEZ) / DISABLE (TILT) Engedélyezi vagy letiltja ezt a hálózati protokollt. IP VERSION (IP VERZIÓ) IP V4 / IP V4 & V6 IP V6 Megadja az IP-protokoll verzióját. Csak az IPv4 hálózattal tud együttműködni (nem megfelelő IPv6 esetén). Mind az IPv4, mind az IPv6 hálózatokkal együtt tud működni. Csak az IPv6 hálózattal tud együttműködni (nem megfelelő IPv4 esetén). NETBEUI IP ADDRESS SET (IP-CÍMKÉSZLET) IP ADDRESS (IP CÍM) SUBNET MASK (ALHÁL.MASZK) GATEWAY ADDRESS (ÁTJÁRÓ CÍM) WEB TELNET FTP ENABLE (ENGEDÉLYEZ) / DISABLE (TILT) AUTO / MANUAL (AUTOMATIKUS/KÉZI) xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx ENABLE (ENGEDÉLYEZ) / DISABLE (TILT) ENABLE (ENGEDÉLYEZ) / DISABLE (TILT) ENABLE (ENGEDÉLYEZ) / DISABLE (TILT) Engedélyezi vagy letiltja ezt a hálózati protokollt. Meghatározza, hogy az IP-címkiosztás automatikus (DHCP) vagy kézi kijelölésű legyen-e. Jelenleg kiosztott IP-cím. A módosításhoz nyomja meg az ENTER gombot, a + és a gomb segítségével változtassa meg az első oktettet, majd lépjen a következő oktettre az ENTER billentyűvel. A negyedik oktett beállítása után az új cím regisztrálásához nyomja meg az ENTER gombot. A jelenleg kiosztott alhálózati maszk. A módosításhoz járjon el a fentiek szerint. Jelenleg kiosztott átjárócím. A módosításhoz járjon el a fentiek szerint. Engedélyezi vagy letiltja a webes konfigurációs lehetőséget. Engedélyezi vagy letiltja a Telnet konfigurációs lehetőséget. Engedélyezi vagy letiltja az FTP protokollon át történő kommunikációt. Menüfunkciók > 31
