1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

2 Kézikönyv absztrakt: (8) Papírgyjttálca-hosszabbító Húzza ki és nyissa ki a nyomtatott lapok megtámasztásához. Nyomtatás esetén húzza ki. (9) Bels fedél Papírra történ nyomtatáskor zárja be. (10) BE/KI gomb Be- és kikapcsolja a készüléket. Fontos A tápkábel kihúzása Mieltt a készülék kikapcsolása után kihúzná a tápkábelt, gyzdjön meg arról, hogy a BE/KI (ON/OFF) lámpa nem világít. Ha a tápkábelt úgy húzza ki a fali csatlakozóaljzatból, hogy a BE/KI (ON/OFF) lámpa még világít vagy villog, akkor a készülék nem fog tudni megfelelen nyomtatni, mivel a nyomtatófej nem védhet meg. Megjegyzés Az automatikus be-, illetve kikapcsolási funkció Beállíthatja, hogy a nyomtató automatikusan be-, illetve kikapcsoljon. - Auto. be (Auto Power On): automatikusan bekapcsolja a nyomtatót, ha nyomtatási adat érkezik a számítógéprl. - Nem világít a BE/KI (ON/OFF) lámpa: A készülék ki van kapcsolva. - Zölden világít a BE/KI (ON/OFF) lámpa: a nyomtató nyomtatásra kész. - Zölden villog a BE/KI (ON/OFF) lámpa: a nyomtató elkészül a nyomtatásra, vagy nyomtatás van folyamatban. - Narancssárgán villog a Riasztás (Alarm) lámpa: hiba történt, és a nyomtató nem áll készen a nyomtatásra. A részleteket a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyv,, Hibaelhárítás " cím része tartalmazza. - Felváltva zölden villog a BE/KI (ON/OFF) lámpa és narancssárgán villog a Riasztás (Alarm) lámpa: Elfordulhat, hogy olyan hiba történt, amelynek orvoslásához fel kell venni a kapcsolatot a szervizközponttal. A részleteket a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyv,, Hibaelhárítás " cím része tartalmazza. Hátulnézet (14) USB-csatlakozó Csatlakoztassa ide az USB-kábelt a nyomtató számítógéppel történ összekötéséhez. Fontos Ne érintse meg a fémborítást. A nyomtatás alatt nem szabad csatlakoztatni vagy kihúzni az USB-kábelt. (15) Hátsó fedél Vegye le, ha elakadt papírt szeretne eltávolítani. Olvassa el a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyv,, Hibaelhárítás" cím részét. (16) Tápkábel csatlakozója Ide csatlakoztassa a tartozék tápkábelt. Bels nézet A nyomtató részei és kezelszervei 7 oldal / 456 oldal (17) Tinta lámpák Pirosan világít vagy villog, a tintatartály állapotát jelzi. Lásd: A tintaállapot ellenrzése. (18) A nyomtatófej rögzítkarja A helyén rögzíti a nyomtatófejet. Fontos A nyomtatófej behelyezése után ne emelje fel ezt a kart. (19) A nyomtatófej tartója Ide kell helyezni a nyomtatófejet. Megjegyzés A nyomtatófej és a tintatartályok behelyezésével kapcsolatos részleteket a Beüzemelési útmutató cím nyomtatott kézikönyvben találhatja meg. A lap tetejére Nyomtatás Bvített felhasználói kézikönyv Tartalom > Nyomtatás 8 oldal / 456 oldal Hibaelhárítás Nyomtatás Ez a szakasz a dokumentumok és a fényképek nyomtatásának mveletét ismerteti. A nyomtatóhoz kapott Easy-PhotoPrint EX alkalmazás segítségével egyszeren kinyomtathatja a digitális fényképezgéppel készített fényképeket. Fényképek nyomtatása (Easy-PhotoPrint EX) Az Easy-PhotoPrint EX alkalmazás funkcióinak használata Dokumentumok nyomtatása (Windows) Dokumentumok nyomtatása (Macintosh) Mac OS X v.10.5.x rendszeren Mac OS X v.10.4.x és Mac OS X v rendszeren A lap tetejére Fényképek nyomtatása (Easy-PhotoPrint EX) Bvített felhasználói kézikönyv Tartalom > Nyomtatás > Fényképek nyomtatása (Easy- PhotoPrint EX) 9 oldal / 456 oldal Hibaelhárítás Fényképek nyomtatása (Easy-PhotoPrint EX) A nyomtatóhoz kapott Easy-PhotoPrint EX program segítségével kinyomtathatja a számítógépen tárolt képadatokat. Ez a szakasz azt mutatja be, hogy hogyan lehet szegélyek nélküli fényképet nyomtatni 4" x 6" / 10 x 15 cm méret fotópapírra. Az Easy-PhotoPrint EX alkalmazást a képernyn megjelen Bvített felhasználói kézikönyv ismerteti részletesen. Megjegyzés Az ebben a részben látható képernyképek Windows rendszeren történ nyomtatásra vonatkoznak. A mveletek megegyeznek a Macintosh rendszeren történ nyomtatás folyamatával. Telepítse azted Image)) gombra. A területen, és kattintson az (Lefelé nyíl) gombbal. másik lehetség az, hogy nullára módosítja a példányszámot a A kiválasztott képeket javíthatja vagy tökéletesítheti. Lásd: Az Easy-PhotoPrint EX alkalmazás funkcióinak használata Fényképek nyomtatása (Easy-PhotoPrint EX) (3) Kattintson a Papír kiválasztása (Select Paper) elemre. 11 oldal / 456 oldal 4. Válassza ki a betöltött papírt. (1) Ellenrizze, hogy a nyomtatója neve van-e kiválasztva a Nyomtató (Printer) beállításnál.

3 (2) Ellenrizze, hogy az Automatikus választás (Automatically Select) érték van-e kiválasztva a Papírforrás (Paper Source) beállításnál. Megjegyzés A Papírforrás (Paper Source) beállításának részletes bemutatását a képernyn megjelen Bvített felhasználói kézikönyv tartalmazza. (3) Válassza ki a betöltött papír méretét és típusát a Papírméret (Paper Size), illetve a Hordozótípus (Media Type) beállításnál. Ebben az esetben a 10x15cm 4"x6" (4"x6" 10x15cm) értéket választjuk a Papírméret (Paper Size) beállításnál, és a nyomtatóba töltött papír típusát a Hordozótípus (Media Type) beállításnál. Megjegyzés Ha A4-es vagy Letter méret normál papírt választ, miközben az Automatikus választás (Automatically Select) lehetség van kiválasztva a Papírforrás (Paper Source) beállításnál, a nyomtató a kazettából adagolja a papírt. Ha más méretet vagy papírtípust, például fotópapírt választ, a nyomtató a hátsó tálcából adagolja a papírt. Ha nem megfelel papírméretet és hordozótípust választ ki, lehet, hogy a nyomtató nem a megfelel papírforrásból fogja adagolni a papírt, vagy hogy a nyomtatás gyenge minség lesz. (4) Kattintson az Elrendezés/Nyomat (Layout/Print) parancsra. 5. Válasszon egy elrendezést, és indítsa el a nyomtatást. Fényképek nyomtatása (Easy-PhotoPrint EX) (1) Válassza ki a fénykép elrendezését. A példában a Szegély nélküli (teljes) (Borderless (full)) lehetséget választjuk. Megjelenik a kiválasztott elrendezés az elnézeten, ahol ellenrizheti, hogy megfelel-e a nyomtatás eredménye. 12 oldal / 456 oldal Megjegyzés A fénykép iránya módosítható, és a nyomtatáshoz levágható a fénykép nem kívánt része. A mvelettel kapcsolatban további információkat a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyvben olvashat. (2) Kattintson a Nyomtatás (Print) gombra. Megjegyzés Ha meg szeretné szakítani a folyamatban lév nyomtatási feladatot, nyomja meg a nyomtató RESUME/CANCEL gombját, vagy kattintson a nyomtató állapotmonitorának Nyomtatás törlése (Cancel Printing) gombjára. Elfordulhat, hogy a nyomtatási feladat megszakítása után a nyomtató kiad néhány üres lapot. A nyomtató állapotmonitorának megjelenítéséhez kattintson a tálca Canon XXX elemére (ahol az,,xxx" az Ön készülékének neve). A feldolgozás alatt lév nyomtatási feladatok listájának megjelenítéséhez kattintson a Dock alkalmazás nyomtató ikonjára. Folyamatban lév nyomtatási feladat törléséhez jelölje ki a megfelel feladatot a Név (Name) listában, és kattintson a Törlés (Delete) gombra. Folyamatban lév feladat ideiglenes leállításához kattintson a Tartás (Hold) parancsra. A listában szerepl összes feladat ideiglenes leállítá(1) Válassza az alkalmazás Fájl (File) menüjének vagy eszköztárának a Nyomtatás (Print) pontját. Megjelenik a Nyomtatás (Print) párbeszédpanel. (2) Ellenrizze, hogy a nyomtatója neve van-e kiválasztva. Megjegyzés Ha egy másik készülék neve van kiválasztva, kattintson rá a mezre, és válassza ki a nyomtatója a nevét. (3) Kattintson a Beállítások (Preferences) (vagy Tulajdonságok (Properties)) gombra. Dokumentumok nyomtatása (Windows) 15 oldal / 456 oldal 6. Adja meg a szükséges nyomtatási beállításokat. (1) A Gyakran használt beállítások (Commonly Used Settings) menüben válassza az Üzleti dokumentum (Business Document) lehetséget. Megjegyzés Ha a nyomtatási objektum, például az Üzleti dokumentum (Business Document) vagy a Fotónyomtatás (Photo Printing) ki van választva a Gyakran használt beállítások (Commonly Used Settings) képernyn, a rendszer automatikusan kiválasztja a További funkciók (Additional Features) elemet. A nyomtatási objektumnak megfelel beállítások, például a hordozótípus és a nyomtatási minség is megjelenik. Ha a Példányszám (Copies) lapon legalább két másolatot állított be, a Szétválogatás (Collate) jelölnégyzet be lesz jelölve. (2) Ellenrizze a képernyn látható beállításokat. A példában ellenrizzük, hogy a Hordozótípus (Media Type) értéke Normál papír (Plain Paper), a Nyomtatási minség (Print Quality) értéke Normál (Standard), a Nyomtató papírmérete (Printer Paper Size) beállítás értéke A4 és a Papírforrás (Paper Source) értéke Automatikus választás (Automatically Select). Megjegyzés A beállítások módosíthatók. Azonban a Nyomtató papírmérete (Printer Paper Size) beállítás módosítása után ellenrizni kell, hogy az Oldalbeállítás (Page Setup) lapon a Lapméret (Page Size) beállítás értéke ugyanaz-e, mint a számítógépes programban.

4 A részletek a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyvben találhatók. Ha A4, B5, A5 vagy Letter méret normál papírt választ, miközben az Automatikus választás (Automatically Select) lehetség van kiválasztva a Papírforrás (Paper Source) beállításnál, a nyomtató a kazettából adagolja a papírt. Ha más méretet vagy papírtípust, például fotópapírt választ, a nyomtató a hátsó tálcából adagolja a papírt. Ha nem megfelel papírméretet és hordozótípust választ ki, lehet, hogy a nyomtató nem a megfelel papírforrásból fogja adagolni a papírt, vagy hogy a nyomtatás gyenge minség lesz. (3) Kattintson az OK gombra. Dokumentumok nyomtatása (Windows) 16 oldal / 456 oldal Megjegyzés A nyomtatóilleszt-program funkcióival kapcsolatos részletekért nyissa meg a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyvet a Súgó (Help) vagy az Utasítások (Instructions) gombra kattintva. Az Utasítások (Instructions) gomb a Gyorsbeállítás (Quick Setup), a F (Main) és a Karbantartás (Maintenance) lapon látható, ha a számítógépen telepítve van a képernyn megjelen kézikönyv. A módosításokat elnevezheti, és mentheti a Gyakran használt beállítások (Commonly Used Settings) közé. A részletek a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyvben találhatók. Ha be van jelölve a Mindig a jelenlegi beállításokkal nyomtasson (Always Print with Current Settings) jelölnégyzet, a készülék a következ nyomtatási feladattól kezdve az aktuális beállításokat használja. Elfordulhat, hogy bizonyos programok nem tartalmazzák ezt a funkciót. Ha meg szeretné jeleníteni az elnézetet a nyomtatás eredményének ellenrzéséhez, jelölje be a Megtekintés nyomtatás eltt (Preview before printing) jelölnégyzetet. Egyes alkalmazások nem tudják megjeleníteni a nyomtatási képet. A részletes nyomtatási beállításokat a F (Main) vagy az Oldalbeállítás (Page Setup) lapon lehet megadni. A részletek a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyvben találhatók. 7. Indítsuk el a nyomtatást. A nyomtatás elindításához kattintson a Nyomtatás (Print) (vagy az OK) gombra. Megjegyzés Ha meg szeretné szakítani a folyamatban lév nyomtatási feladatot, nyomja meg a nyomtató RESUME/CANCEL gombját, vagy kattintson a nyomtató állapotmonitorának Nyomtatás törlése (Cancel Printing) gombjára. Elfordulhat, hogy a nyomtatási feladat megszakítása után a nyomtató kiad néhány üres lapot. A nyomtató állapotmonitorának megjelenítéséhez kattintson a tálca Canon XXX elemére (ahol Dokumentumok nyomtatása (Windows) az,,xxx" az Ön készülékének neve). Ha az egyenes vonalak töredezettek a nyomaton, illetve a nyomtatás eredménye más szempontból nem kielégít, igazítsa be a nyomtatófej helyzetét. Lásd: A nyomtatófej igazítása. 17 oldal / 456 oldal A lap tetejére Dokumentumok nyomtatása (Macintosh) Bvített felhasználói kézikönyv Tartalom > Nyomtatás > Dokumentumok nyomtatása (Macintosh) 18 oldal / 456 oldal Hibaelhárítás Dokumentumok nyomtatása (Macintosh) Ez a szakasz azt mutatja be, hogyan lehet A4-es dokumentumot normál papírra nyomtatni. A részletek a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyvben találhatók. Megjegyzés Az alkalmazástól függen a szükséges mveletek eltérek lehetnek. A mveletekkel kapcsolatban részletes tudnivalókat az alkalmazás kézikönyve tartalmaz. Mac OS X v.10.5.x rendszer esetén 1. Ellenrizze, hogy a nyomtató be van-e kapcsolva. Lásd: Elölnézet. 2. Tegyen papírt a készülékbe. Lásd: Papír betöltése. A példában ellenrizze, hogy a kazettába A4 méret normál papírt töltött be. Megjegyzés Az A4-es, B5-ös, A5-ös, illetve Letter méret normál papírt a kazettába, az ezektl eltér méreteket vagy típusúakat (például fotópapírt) pedig a hátsó tálcába tegye Nyissa ki óvatosan a papírgyjt tálcát, és húzza ki a tálcahosszabbítót. Hozza létre (vagy nyissa meg) a megfelel alkalmazás segítségével a nyomtatandó dokumentumot. 5. Nyissa meg a Nyomtatás (Print) párbeszédpanelt Válassza az alkalmazás Fájl (File) menüjének Nyomtatás (Print) pontját. Megjelenik a Nyomtatás (Print) párbeszédpanel. Megjegyzés Ha megjelenik az alábbi párbeszédpanel, kattintson a (Lefelé nyíl) gombra. 6. Adja meg a szükséges nyomtatási beállításokat. Dokumentumok nyomtatása (Macintosh) (1) Ellenrizze, hogy a nyomtatója neve van-e kiválasztva a Nyomtató (Printer) beállításnál. (2) Válassza ki a betöltött papír méretét a Paper Size beállításnál. A példában az A4 értéket választjuk.

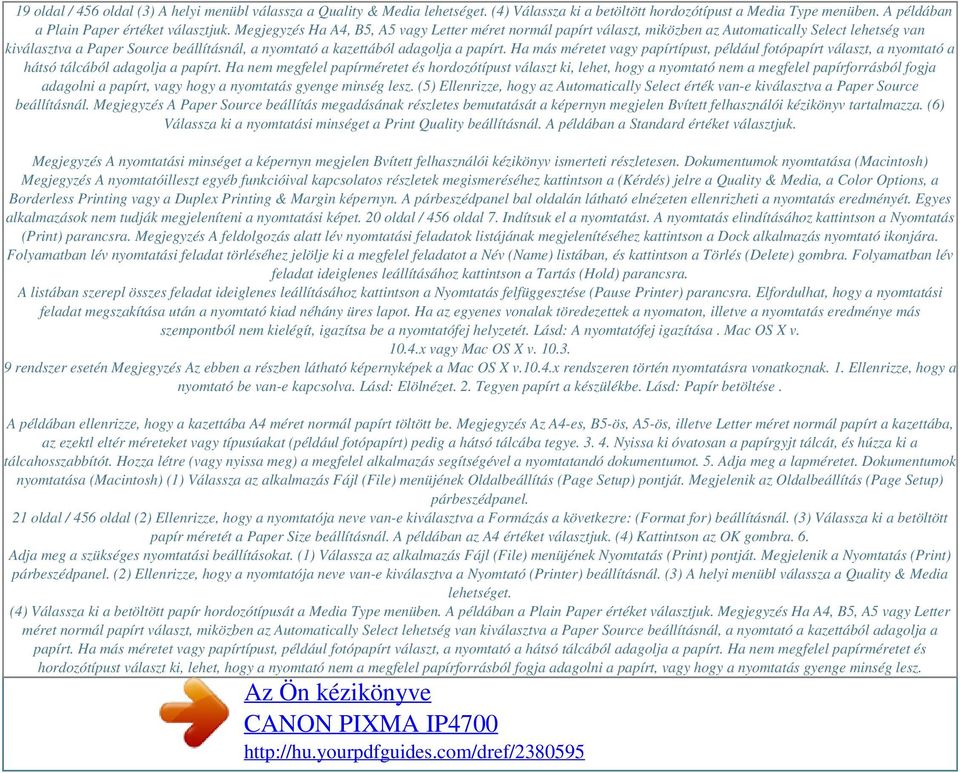

5 19 oldal / 456 oldal (3) A helyi menübl válassza a Quality & Media lehetséget. (4) Válassza ki a betöltött hordozótípust a Media Type menüben. A példában a Plain Paper értéket választjuk. Megjegyzés Ha A4, B5, A5 vagy Letter méret normál papírt választ, miközben az Automatically Select lehetség van kiválasztva a Paper Source beállításnál, a nyomtató a kazettából adagolja a papírt. Ha más méretet vagy papírtípust, például fotópapírt választ, a nyomtató a hátsó tálcából adagolja a papírt. Ha nem megfelel papírméretet és hordozótípust választ ki, lehet, hogy a nyomtató nem a megfelel papírforrásból fogja adagolni a papírt, vagy hogy a nyomtatás gyenge minség lesz. (5) Ellenrizze, hogy az Automatically Select érték van-e kiválasztva a Paper Source beállításnál. Megjegyzés A Paper Source beállítás megadásának részletes bemutatását a képernyn megjelen Bvített felhasználói kézikönyv tartalmazza. (6) Válassza ki a nyomtatási minséget a Print Quality beállításnál. A példában a Standard értéket választjuk. Megjegyzés A nyomtatási minséget a képernyn megjelen Bvített felhasználói kézikönyv ismerteti részletesen. Dokumentumok nyomtatása (Macintosh) Megjegyzés A nyomtatóilleszt egyéb funkcióival kapcsolatos részletek megismeréséhez kattintson a (Kérdés) jelre a Quality & Media, a Color Options, a Borderless Printing vagy a Duplex Printing & Margin képernyn. A párbeszédpanel bal oldalán látható elnézeten ellenrizheti a nyomtatás eredményét. Egyes alkalmazások nem tudják megjeleníteni a nyomtatási képet. 20 oldal / 456 oldal 7. Indítsuk el a nyomtatást. A nyomtatás elindításához kattintson a Nyomtatás (Print) parancsra. Megjegyzés A feldolgozás alatt lév nyomtatási feladatok listájának megjelenítéséhez kattintson a Dock alkalmazás nyomtató ikonjára. Folyamatban lév nyomtatási feladat törléséhez jelölje ki a megfelel feladatot a Név (Name) listában, és kattintson a Törlés (Delete) gombra. Folyamatban lév feladat ideiglenes leállításához kattintson a Tartás (Hold) parancsra. A listában szerepl összes feladat ideiglenes leállításához kattintson a Nyomtatás felfüggesztése (Pause Printer) parancsra. Elfordulhat, hogy a nyomtatási feladat megszakítása után a nyomtató kiad néhány üres lapot. Ha az egyenes vonalak töredezettek a nyomaton, illetve a nyomtatás eredménye más szempontból nem kielégít, igazítsa be a nyomtatófej helyzetét. Lásd: A nyomtatófej igazítása. Mac OS X v x vagy Mac OS X v rendszer esetén Megjegyzés Az ebben a részben látható képernyképek a Mac OS X v.10.4.x rendszeren történ nyomtatásra vonatkoznak. 1. Ellenrizze, hogy a nyomtató be van-e kapcsolva. Lásd: Elölnézet. 2. Tegyen papírt a készülékbe. Lásd: Papír betöltése. A példában ellenrizze, hogy a kazettába A4 méret normál papírt töltött be. Megjegyzés Az A4-es, B5-ös, A5-ös, illetve Letter méret normál papírt a kazettába, az ezektl eltér méreteket vagy típusúakat (például fotópapírt) pedig a hátsó tálcába tegye Nyissa ki óvatosan a papírgyjt tálcát, és húzza ki a tálcahosszabbítót. Hozza létre (vagy nyissa meg) a megfelel alkalmazás segítségével a nyomtatandó dokumentumot. 5. Adja meg a lapméretet. Dokumentumok nyomtatása (Macintosh) (1) Válassza az alkalmazás Fájl (File) menüjének Oldalbeállítás (Page Setup) pontját. Megjelenik az Oldalbeállítás (Page Setup) párbeszédpanel. 21 oldal / 456 oldal (2) Ellenrizze, hogy a nyomtatója neve van-e kiválasztva a Formázás a következre: (Format for) beállításnál. (3) Válassza ki a betöltött papír méretét a Paper Size beállításnál. A példában az A4 értéket választjuk. (4) Kattintson az OK gombra. 6. Adja meg a szükséges nyomtatási beállításokat. (1) Válassza az alkalmazás Fájl (File) menüjének Nyomtatás (Print) pontját. Megjelenik a Nyomtatás (Print) párbeszédpanel. (2) Ellenrizze, hogy a nyomtatója neve van-e kiválasztva a Nyomtató (Printer) beállításnál. (3) A helyi menübl válassza a Quality & Media lehetséget. (4) Válassza ki a betöltött papír hordozótípusát a Media Type menüben. A példában a Plain Paper értéket választjuk. Megjegyzés Ha A4, B5, A5 vagy Letter méret normál papírt választ, miközben az Automatically Select lehetség van kiválasztva a Paper Source beállításnál, a nyomtató a kazettából adagolja a papírt. Ha más méretet vagy papírtípust, például fotópapírt választ, a nyomtató a hátsó tálcából adagolja a papírt. Ha nem megfelel papírméretet és hordozótípust választ ki, lehet, hogy a nyomtató nem a megfelel papírforrásból fogja adagolni a papírt, vagy hogy a nyomtatás gyenge minség lesz.

6 (5) Ellenrizze, hogy az Automatically Select érték van-e kiválasztva a Paper Source beállításnál. Megjegyzés A Paper Source beállítás megadásának részletes bemutatását a képernyn megjelen Bvített felhasználói kézikönyv tartalmazza. (6) Válassza ki a nyomtatási minséget a Print Quality beállításnál. A példában a Standard értéket választjuk. Megjegyzés A nyomtatási minséget a képernyn megjelen Bvített felhasználói kézikönyv ismerteti részletesen. Dokumentumok nyomtatása (Macintosh) 22 oldal / 456 oldal Megjegyzés A nyomtatóilleszt egyéb funkcióival kapcsolatos részletek megismeréséhez kattintson a (Kérdés) jelre a Quality & Media, a Color Options, a Special Effects, a Borderless Printing vagy a Duplex Printing & Margin képernyn. Jelenítse meg az elnézetet a nyomtatás eredményének ellenrzéséhez a Preview paranccsal. Egyes alkalmazások nem tudják megjeleníteni a nyomtatási képet. 7. Indítsuk el a nyomtatást. A nyomtatás elindításához kattintson a Nyomtatás (Print) parancsra. Megjegyzés A feldolgozás alatt lév nyomtatási feladatok listájának megjelenítéséhez kattintson a Dock alkalmazás nyomtató ikonjára. Folyamatban lév nyomtatási feladat törléséhez jelölje ki a megfelel feladatot a Név (Name) listában, és kattintson a Törlés (Delete) gombra. Folyamatban lév feladat ideiglenes leállításához kattintson a Tartás (Hold) parancsra. A listában szerepl összes feladat ideiglenes leállításához kattintson a Feladatok leállítása (Stop Jobs) parancsra. Elfordulhat, hogy a nyomtatási feladat megszakítása után a nyomtató kiad néhány üres lapot. Ha az egyenes vonalak töredezettek a nyomaton, illetve a nyomtatás eredménye más szempontból nem kielégít, igazítsa be a nyomtatófej helyzetét. Lásd: A nyomtatófej igazítása. A lap tetejére Egyéb felhasználás Bvített felhasználói kézikönyv Tartalom > Egyéb felhasználás 23 oldal / 456 oldal Hibaelhárítás Egyéb felhasználás Ez a rész ismerteti a fényképek PictBridge-kompatibilis eszközrl, például USB-kábellel csatlakoztatott digitális fényképezgéprl történ nyomtatását. E részben szó esik még a nyomtatóval használható hasznos alkalmazásokról is. Fényképek nyomtatása PictBridge-kompatibilis eszközrl Hasznos alkalmazások Solution Menu My Printer Easy-WebPrint EX A lap tetejére Fényképek nyomtatása PictBridge-kompatibilis eszközrl Bvített felhasználói kézikönyv Tartalom > Egyéb felhasználás > Fényképek nyomtatása PictBridge-kompatibilis eszközrl 24 oldal / 456 oldal Hibaelhárítás Fényképek nyomtatása PictBridge-kompatibilis eszközrl A nyomtatóhoz PictBridge-kompatibilis eszközöket csatlakoztathat a gyártó által javasolt USB-kábel segítségével, és a mentett képeket közvetlenül kinyomtathatja. A mentett képek PictBridge-kompatibilis eszközrl történ nyomtatásáról a képernyn megjelen Bvített felhasználói kézikönyv ad felvilágosítást. A PictBridge-kompatibilis eszköz nyomtatási beállításaival kapcsolatban az eszköz használati útmutatójában talál. Csatlakoztatható eszközök: A nyomtatóhoz bármilyen PictBridge-kompatibilis eszköz csatlakoztatható, a gyártótól és a modelltl függetlenül; az egyetlen megkötés, hogy az eszköz kompatibilis legyen a PictBridge szabvánnyal. Megjegyzés A PictBridge szabvány segítségével közvetlenül, számítógép használata nélkül kinyomtathatja fényképeit úgy, hogy digitális fényképezgépet, digitális videokamerát vagy kamerás mobiltelefont csatlakoztat a készülékhez. (PictBridge) Az ilyen jellel ellátott eszközök kompatibilisek a PictBridge szabvánnyal. Nyomtatható képadatformátum: A nyomtató a Design rule for Camera File system szabvánnyal kompatibilis digitális fényképezgéppel készült képeket* és a PNG fájlokat tudja kezelni. * az Exif 2.2/2.21 verzióval kompatibilis A lap tetejére Hasznos alkalmazások Bvített felhasználói kézikönyv Tartalom > Egyéb felhasználás > Hasznos alkalmazások 25 oldal / 456 oldal Hibaelhárítás Hasznos alkalmazások A nyomtató hasznos alkalmazásokkal, így a Solution Menu, a My Printer és az Easy-WebPrint EX alkalmazással is használható. Solution Menu A Solution Menu alkalmazással elindíthatja a nyomtatóhoz kapott szoftvereket, és megjelenítheti a kezelési útmutatót. Kattintson duplán az asztalon a Kattintson ide: Solution Menu (Solution Menu) ikonra. Kattintson duplán a Dock alkalmazásban a (Solution Menu) ikonra. * Az alábbi képernyképek Windows Vista rendszeren készültek. Kattintson a használni kívánt funkció gombjára. A Solution Menu elindítása után lekicsinyítheti az ablak méretét a címsor megfelel ikonjára kattintva.

7 Megjegyzés Telepítse a Solution Menu programot a Telepít CD-ROM (Setup CD-ROM) lemezrl, ha még nem telepítette vagy már eltávolította. A Solution Menu telepítéséhez válassza az Egyéni telepítés (Custom Install) Solution Menu pontját. A képernyn megjelen gombok a vásárlás országától vagy régiójától függen eltérek lehetnek. Ha a Start menübl szeretné elindítani a Solution Menu programot, válassza a Minden program (All Programs) (illetve a Programok (Programs)), Canon Utilities, Solution Menu pontot, majd a Solution Menu parancsot. Ha a menüsávból szeretné elindítani a Solution Menu programot, válassza az Ugrás (Go), Alkalmazások (Applications), Canon Utilities, Solution Menu pontot, majd kattintson duplán a Solution Menu parancsra. My Printer A My Printer alkalmazással megjelenítheti a nyomtatóilleszt program ablakát. Ezek mellett arról is tájékoztatást nyújt, hogy mit kell tenni, ha probléma adódik a mködés során. A My Printer alkalmazás nem használható Macintosh rendszeren. Hasznos alkalmazások 26 oldal / 456 oldal Kattintson duplán az asztalon a (My Printer) ikonra. Megjegyzés A My Printer a Solution Menu alkalmazásból és a tálcáról is elindítható. Telepítse a My Printer programot a Telepít CD-ROM (Setup CD-ROM) lemezrl, ha még nem telepítette vagy már eltávolította. Ha telepíteni szeretné a My Printer programot, válassza az Egyéni telepítés (Custom Install) My Printer pontját. Ha a Start menübl szeretné elindítani a My Printer programot, válassza a Minden program (All Programs) (illetve a Programok (Programs)), Canon Utilities, My Printer pontot, majd a My Printer parancsot. Easy-WebPrint EX Az Easy-WebPrint EX segítségével az Internet Explorerbl gyorsan és könnyen kinyomtathatók a weblapok. A weblapok automatikusan átméretezhetk, hogy teljes szélességben ráférjenek a papírra, továbbá lehetség van a nyomtatandó weblapok kiválasztására és elnézeti képének megtekintésére. Windows 2000 és Macintosh rendszeren az Easy-WebPrint EX nem használható. Fontos Törvénybe ütközik, ha a szerzi jog tulajdonosának engedélye nélkül más személy szerzi joggal védett munkáját lemásolja vagy módosítja, kivéve, ha ez otthoni vagy a szerzi jogi törvényben meghatározott más korlátozott felhasználás céljából történik. Továbbá emberek fényképének lemásolása és módosítása megsértheti az illetk azon jogát, hogy korlátozhatják saját képük felhasználhatóságát. Az Easy-WebPrint EX telepítésekor egy új eszköztár jelenik meg az Internet Explorer képernyjén. Ez az eszköztár mindig elérhet, amikor fut az Internet Explorer. A vágó funkció például lehetvé teszi, hogy kivágja a weblapok kívánt részeit, és szerkesztés után kinyomtassa ket. Hasznos alkalmazások 27 oldal / 456 oldal Ha többet kíván megtudni a weboldalak nyomtatásáról, a online súgót. (Súgó) gombra kattintva olvassa el az Megjegyzés Az Easy-WebPrint EX telepítése Ha nincs telepítve az Easy-WebPrint EX, az asztal tálcáján megjelenhet az Easy-WebPrint EX telepítésére vonatkozó útmutatás. Az Easy-WebPrint EX telepítéséhez kattintson a megjelen útmutatásra, és kövesse a képernyn látható utasításokat. Az Easy-WebPrint EX a Telepít CD-ROM (Setup CD-ROM) lemezrl is telepíthet. Ha telepíteni szeretné az Easy-WebPrint EX programot, válassza az Egyéni telepítés (Custom Install) Easy-WebPrint EX pontját. Az Easy-WebPrint EX csak akkor telepíthet a számítógépre, ha a gépen az Internet Explorer 7-es vagy újabb verziója fut, és a gép csatlakoztatva van az internethez. A lap tetejére Papír betöltése Bvített felhasználói kézikönyv Tartalom > Papír betöltése 28 oldal / 456 oldal Hibaelhárítás Papír betöltése Ez a szakasz bemutatja a nyomtatóba tölthet papírtípusokat, valamint ismerteti a papír kazettába, illetve hátsó tálcába való betöltését. Papír betöltése Papírforrás a papír betöltéséhez Papír betöltése a kazettába Papír betöltése a hátsó tálcába A használható hordozók A nem használható hordozók A lap tetejére Papír betöltése Bvített felhasználói kézikönyv Tartalom > Papír betöltése > Papír betöltése 29 oldal / 456 oldal Hibaelhárítás Papír betöltése Papírforrás a papír betöltéséhez Papír betöltése a kazettába Papír betöltése a hátsó tálcába A használható hordozók A nem használható hordozók Papírforrás a papír betöltéséhez A nyomtatónak két papírforrása van: a kazetta és a hátsó tálca. A lapmérettl és a hordozótípustól függen az alábbi papírforrások közül választhat. A kiválasztott lapméret és hordozótípustól függen a papíradagolás a kazettából vagy a hátsó tálcából történik.

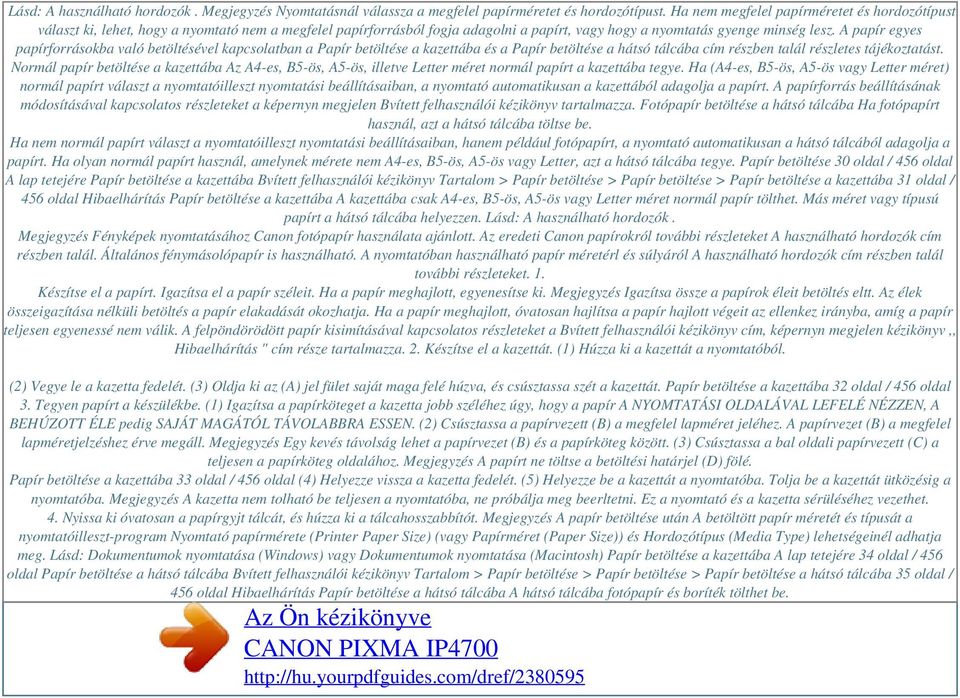

8 Lásd: A használható hordozók. Megjegyzés Nyomtatásnál válassza a megfelel papírméretet és hordozótípust. Ha nem megfelel papírméretet és hordozótípust választ ki, lehet, hogy a nyomtató nem a megfelel papírforrásból fogja adagolni a papírt, vagy hogy a nyomtatás gyenge minség lesz. A papír egyes papírforrásokba való betöltésével kapcsolatban a Papír betöltése a kazettába és a Papír betöltése a hátsó tálcába cím részben talál részletes tájékoztatást. Normál papír betöltése a kazettába Az A4-es, B5-ös, A5-ös, illetve Letter méret normál papírt a kazettába tegye. Ha (A4-es, B5-ös, A5-ös vagy Letter méret) normál papírt választ a nyomtatóilleszt nyomtatási beállításaiban, a nyomtató automatikusan a kazettából adagolja a papírt. A papírforrás beállításának módosításával kapcsolatos részleteket a képernyn megjelen Bvített felhasználói kézikönyv tartalmazza. Fotópapír betöltése a hátsó tálcába Ha fotópapírt használ, azt a hátsó tálcába töltse be. Ha nem normál papírt választ a nyomtatóilleszt nyomtatási beállításaiban, hanem például fotópapírt, a nyomtató automatikusan a hátsó tálcából adagolja a papírt. Ha olyan normál papírt használ, amelynek mérete nem A4-es, B5-ös, A5-ös vagy Letter, azt a hátsó tálcába tegye. Papír betöltése 30 oldal / 456 oldal A lap tetejére Papír betöltése a kazettába Bvített felhasználói kézikönyv Tartalom > Papír betöltése > Papír betöltése > Papír betöltése a kazettába 31 oldal / 456 oldal Hibaelhárítás Papír betöltése a kazettába A kazettába csak A4-es, B5-ös, A5-ös vagy Letter méret normál papír tölthet. Más méret vagy típusú papírt a hátsó tálcába helyezzen. Lásd: A használható hordozók. Megjegyzés Fényképek nyomtatásához Canon fotópapír használata ajánlott. Az eredeti Canon papírokról további részleteket A használható hordozók cím részben talál. Általános fénymásolópapír is használható. A nyomtatóban használható papír méretérl és súlyáról A használható hordozók cím részben talál további részleteket. 1. Készítse el a papírt. Igazítsa el a papír széleit. Ha a papír meghajlott, egyenesítse ki. Megjegyzés Igazítsa össze a papírok éleit betöltés eltt. Az élek összeigazítása nélküli betöltés a papír elakadását okozhatja. Ha a papír meghajlott, óvatosan hajlítsa a papír hajlott végeit az ellenkez irányba, amíg a papír teljesen egyenessé nem válik. A felpöndörödött papír kisimításával kapcsolatos részleteket a Bvített felhasználói kézikönyv cím, képernyn megjelen kézikönyv,, Hibaelhárítás " cím része tartalmazza. 2. Készítse el a kazettát. (1) Húzza ki a kazettát a nyomtatóból. (2) Vegye le a kazetta fedelét. (3) Oldja ki az (A) jel fület saját maga felé húzva, és csúsztassa szét a kazettát. Papír betöltése a kazettába 32 oldal / 456 oldal 3. Tegyen papírt a készülékbe. (1) Igazítsa a papírköteget a kazetta jobb széléhez úgy, hogy a papír A NYOMTATÁSI OLDALÁVAL LEFELÉ NÉZZEN, A BEHÚZOTT ÉLE pedig SAJÁT MAGÁTÓL TÁVOLABBRA ESSEN. (2) Csúsztassa a papírvezett (B) a megfelel lapméret jeléhez. A papírvezet (B) a megfelel lapméretjelzéshez érve megáll. Megjegyzés Egy kevés távolság lehet a papírvezet (B) és a papírköteg között. (3) Csúsztassa a bal oldali papírvezett (C) a teljesen a papírköteg oldalához. Megjegyzés A papírt ne töltse a betöltési határjel (D) fölé. Papír betöltése a kazettába 33 oldal / 456 oldal (4) Helyezze vissza a kazetta fedelét. (5) Helyezze be a kazettát a nyomtatóba. Tolja be a kazettát ütközésig a nyomtatóba. Megjegyzés A kazetta nem tolható be teljesen a nyomtatóba, ne próbálja meg beerltetni. Ez a nyomtató és a kazetta sérüléséhez vezethet. 4. Nyissa ki óvatosan a papírgyjt tálcát, és húzza ki a tálcahosszabbítót. Megjegyzés A papír betöltése után A betöltött papír méretét és típusát a nyomtatóilleszt-program Nyomtató papírmérete (Printer Paper Size) (vagy Papírméret (Paper Size)) és Hordozótípus (Media Type) lehetségeinél adhatja meg. Lásd: Dokumentumok nyomtatása (Windows) vagy Dokumentumok nyomtatása (Macintosh) Papír betöltése a kazettába A lap tetejére 34 oldal / 456 oldal Papír betöltése a hátsó tálcába Bvített felhasználói kézikönyv Tartalom > Papír betöltése > Papír betöltése > Papír betöltése a hátsó tálcába 35 oldal / 456 oldal Hibaelhárítás Papír betöltése a hátsó tálcába A hátsó tálcába fotópapír és boríték tölthet be.

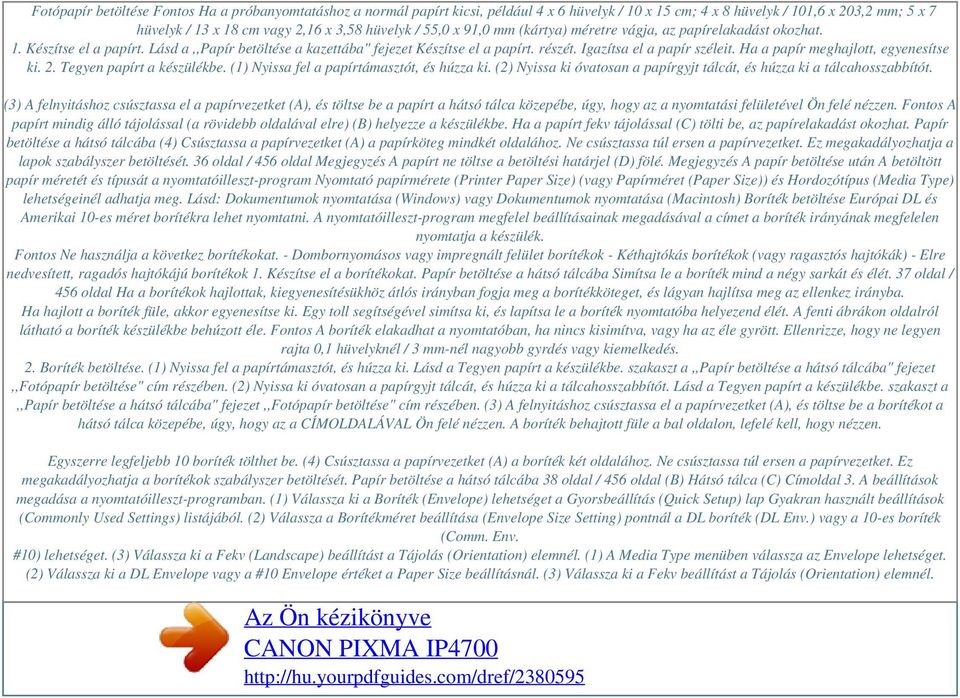

9 Fotópapír betöltése Fontos Ha a próbanyomtatáshoz a normál papírt kicsi, például 4 x 6 hüvelyk / 10 x 15 cm; 4 x 8 hüvelyk / 101,6 x 203,2 mm; 5 x 7 hüvelyk / 13 x 18 cm vagy 2,16 x 3,58 hüvelyk / 55,0 x 91,0 mm (kártya) méretre vágja, az papírelakadást okozhat. 1. Készítse el a papírt. Lásd a,,papír betöltése a kazettába" fejezet Készítse el a papírt. részét. Igazítsa el a papír széleit. Ha a papír meghajlott, egyenesítse ki. 2. Tegyen papírt a készülékbe. (1) Nyissa fel a papírtámasztót, és húzza ki. (2) Nyissa ki óvatosan a papírgyjt tálcát, és húzza ki a tálcahosszabbítót. (3) A felnyitáshoz csúsztassa el a papírvezetket (A), és töltse be a papírt a hátsó tálca közepébe, úgy, hogy az a nyomtatási felületével Ön felé nézzen. Fontos A papírt mindig álló tájolással (a rövidebb oldalával elre) (B) helyezze a készülékbe. Ha a papírt fekv tájolással (C) tölti be, az papírelakadást okozhat. Papír betöltése a hátsó tálcába (4) Csúsztassa a papírvezetket (A) a papírköteg mindkét oldalához. Ne csúsztassa túl ersen a papírvezetket. Ez megakadályozhatja a lapok szabályszer betöltését. 36 oldal / 456 oldal Megjegyzés A papírt ne töltse a betöltési határjel (D) fölé. Megjegyzés A papír betöltése után A betöltött papír méretét és típusát a nyomtatóilleszt-program Nyomtató papírmérete (Printer Paper Size) (vagy Papírméret (Paper Size)) és Hordozótípus (Media Type) lehetségeinél adhatja meg. Lásd: Dokumentumok nyomtatása (Windows) vagy Dokumentumok nyomtatása (Macintosh) Boríték betöltése Európai DL és Amerikai 10-es méret borítékra lehet nyomtatni. A nyomtatóilleszt-program megfelel beállításainak megadásával a címet a boríték irányának megfelelen nyomtatja a készülék. Fontos Ne használja a következ borítékokat. - Dombornyomásos vagy impregnált felület borítékok - Kéthajtókás borítékok (vagy ragasztós hajtókák) - Elre nedvesített, ragadós hajtókájú borítékok 1. Készítse el a borítékokat. Papír betöltése a hátsó tálcába Simítsa le a boríték mind a négy sarkát és élét. 37 oldal / 456 oldal Ha a borítékok hajlottak, kiegyenesítésükhöz átlós irányban fogja meg a borítékköteget, és lágyan hajlítsa meg az ellenkez irányba. Ha hajlott a boríték füle, akkor egyenesítse ki. Egy toll segítségével simítsa ki, és lapítsa le a boríték nyomtatóba helyezend élét. A fenti ábrákon oldalról látható a boríték készülékbe behúzott éle. Fontos A boríték elakadhat a nyomtatóban, ha nincs kisimítva, vagy ha az éle gyrött. Ellenrizze, hogy ne legyen rajta 0,1 hüvelyknél / 3 mm-nél nagyobb gyrdés vagy kiemelkedés. 2. Boríték betöltése. (1) Nyissa fel a papírtámasztót, és húzza ki. Lásd a Tegyen papírt a készülékbe. szakaszt a,,papír betöltése a hátsó tálcába" fejezet,,fotópapír betöltése" cím részében. (2) Nyissa ki óvatosan a papírgyjt tálcát, és húzza ki a tálcahosszabbítót. Lásd a Tegyen papírt a készülékbe. szakaszt a,,papír betöltése a hátsó tálcába" fejezet,,fotópapír betöltése" cím részében. (3) A felnyitáshoz csúsztassa el a papírvezetket (A), és töltse be a borítékot a hátsó tálca közepébe, úgy, hogy az a CÍMOLDALÁVAL Ön felé nézzen. A boríték behajtott füle a bal oldalon, lefelé kell, hogy nézzen. Egyszerre legfeljebb 10 boríték tölthet be. (4) Csúsztassa a papírvezetket (A) a boríték két oldalához. Ne csúsztassa túl ersen a papírvezetket. Ez megakadályozhatja a borítékok szabályszer betöltését. Papír betöltése a hátsó tálcába 38 oldal / 456 oldal (B) Hátsó tálca (C) Címoldal 3. A beállítások megadása a nyomtatóilleszt-programban. (1) Válassza ki a Boríték (Envelope) lehetséget a Gyorsbeállítás (Quick Setup) lap Gyakran használt beállítások (Commonly Used Settings) listájából. (2) Válassza a Borítékméret beállítása (Envelope Size Setting) pontnál a DL boríték (DL Env.) vagy a 10-es boríték (Comm. Env. #10) lehetséget. (3) Válassza ki a Fekv (Landscape) beállítást a Tájolás (Orientation) elemnél. (1) A Media Type menüben válassza az Envelope lehetséget. (2) Válassza ki a DL Envelope vagy a #10 Envelope értéket a Paper Size beállításnál. (3) Válassza ki a Fekv beállítást a Tájolás (Orientation) elemnél.

10 Powered by TCPDF ( Fontos Ha nem adja meg helyesen a boríték méretét és tájolását, akkor a cím fejjel lefelé vagy 90 fokkal elforgatva nyomtatódik rá. Megjegyzés Ha Windows környezetben a nyomtatás fejjel lefelé történik, nyissa meg a nyomtatóillesztprogram beállító ablakát, válassza ki a Gyakran használt beállítások (Commonly Used Settings) Boríték (Envelope) elemét, majd jelölje be a További funkciók (Additional Features) lapon az Elforgat 180 fokkal (Rotate 180 degrees) jelölnégyzetet. A nyomtatóilleszt beállításairól a Dokumentumok nyomtatása (Windows), illetve a Dokumentumok nyomtatása (Macintosh) cím részben talál tájékoztatást. A lap tetejére A használható hordozók Bvített felhasználói kézikönyv Tartalom > Papír betöltése > Papír betöltése > A használható hordozók 39 oldal / 456 oldal Hibaelhárítás A használható hordozók A legjobb nyomtatási eredmény érdekében válassza a nyomtatásnak leginkább megfelel papírt. A Canon számos papírfajtával igyekszik még élvezetesebbé tenni a nyomtatást, például matricákkal és fotópapírokkal. A legfontosabb fényképek kinyomtatásához az eredeti Canon papírok használatát javasoljuk. Hordozótípus Kereskedelmi forgalomban kapható papírok Papír neve <Modell száma> *1 Kapacitás Hátsó tálca Körülbelül A papírkiadó tálca Kazetta A4, B5, A5, Letter / 8,5" x 11": körülbelül 150 lap Nem tölthet be *4 terhelhetsége Körülbelül 50 lap A nyomtatóillesztprogram beállításai: Hordozótípus (Media Type) Normál papír (Plain Paper) Normál papír (Újrafeldolgozott papír) *2 Borítékok 150 lap*3 10 boríték *5 Boríték (Envelope) Canon gyártmányú papírok Papír neve <Modell száma>*1 Fényképek nyomtatásához: Kapacitás Hátsó tálca A papírkiadó tálca Kazetta terhelhetsége A nyomtatóillesztprogram beállításai: Hordozótípus (Media Type) Fotópapír Pro Platinum (Photo Paper Pro Platinum) <PT-101>*6 Photo Paper Pro II A4, Letter / 8.5" x 11", 5" x 7" / 13 x 18 cm és 8" x 10" / 20 x 25 cm: 10 lap 10 x 15 cm / 4" x 6": 20 lap Nem *5 Photo Paper Pro Platinum tölthet be*4 Photo Paper Pro II <PR-201>*6 Glossy Photo Paper,, Everyday Use" (Fényes fotópapír,, Mindennapi használatra") <GP-501>*6 Glossy Photo Paper Photo Paper Glossy <GP-502>*6 Photo Paper Plus Glossy II <PP- 201>*6 Glossy Photo Paper Photo Paper Plus Glossy II Photo Paper Plus Semigloss Photo Paper Plus Semigloss A használható hordozók <SG-201>*6 Matte Photo Paper <MP-101> 40 oldal / 456 oldal Matte Photo Paper Üzleti dokumentumok nyomtatásához: High Resolution Paper <HR-101N> 80 lap Nem 50 lap High Resolution Paper tölthet be*4 Képek nyomtatása egyéni elképzelés szerint: Póló sablonok <TR-301> Fotócímkék 1 lap Nem *5 Póló sablonok (T-Shirt tölthet be*4 1 lap Transfers) Glossy Photo Paper <PS-101> *7 *1 A modellszámmal ellátott papírok Canon gyártmányú papírok. A nyomtatható oldalra, valamint a papír kezelésére vonatkozó tudnivalókat a papírhoz mellékelt leírás tartalmazza. Az összes kapható Canon gyártmányú papír méretére vonatkozó információkért látogasson el weboldalunkra. Elfordulhat, hogy bizonyos országokban vagy térségekben egyes eredeti Canon papírokat nem lehet beszerezni. Az Amerikai Egyesült Államokban a papírt nem modellszám alapján árusítják. Itt a papír név szerint szerezhet be. *2 A papír típusától és a környezeti körülményektl (magas vagy alacsony hmérséklet, illetve páratartalom) függen elfordulhat, hogy teljes kapacitás mellett nem lehetséges megfelel lapadagolás. Ilyen esetben az egyszerre betöltött papír mennyiségét csökkentse legalább a határjel felére (100%-ig újrafeldolgozott papír is használható). *3 A4-es, B5-ös, A5-ös és Letter méret normál papír csak akkor tölthet be, ha a Normál papír papírforrása (Paper Source Setting for Plain Paper) beállítás Hátsó tálca (Rear Tray) érték. A beállításokat a képernyn megjelen Bvített felhasználói kézikönyv ismerteti részletesen. *4 A kazettából történ adagolás kárt okozhat a nyomtatóban. Mindig a hátsó tálcába töltse be ezt a papírt. *5 Javasoljuk, hogy távolítsa el a korábban nyomtatott lapokat a papírkimeneti tálcáról, mieltt folyamatos nyomtatásba kezdene. *6 Ha kötegben tölti be a papírt, a nyomtatási oldal az adagolás során szennyezdhet, illetve nem megfelel adagolás is elfordulhat. Ilyenkor egyenként töltse be a lapokat. *7 A Telepít CD-ROM (Setup CD-ROM) Easy-PhotoPrint EX programjának segítségével könnyen megadhatja a címkepapírra való nyomtatás beállításait. Telepítse a programot számítógépére.
