1 Gyors tájékoztató

2 Tartalom 1 A nyomtató bemutatása... 3 A nyomtató kezelőpanelje... 3 A nyomtató kezelőpanel fényjelzéseinek bemutatása Papír és különleges hordozó betöltése... 9 Papírformátum és fajta beállítása... 9 Az univerzális papír beállítása... 9 A normál rekesz és a papírtámasz használata Tálcák feltöltése A többcélú adagoló feltöltése Tálcák kapcsolása és szétválasztása Tálcák kapcsolása és szétválasztása Egyedi papírfajta elnevezése Egyedi papírfajta konfigurálása Egyedi papírfajta hozzárendelése Nyomtatás Dokumentumok nyomtatása Dokumentum nyomtatása A festék sötétségének beállítása Nyomtatási feladat törlése Nyomtatási feladat törlése számítógépről Elakadás megszüntetése Az elakadás helyének elérése [x]-oldal elakadás, nyissa ki az elülső ajtót. [20y.xx] [x]-oldal elakadás, nyissa ki a hátsó ajtót. [20y.xx] [x]-oldal elakadás, nyissa ki a normál rekeszt. [20y.xx] [x]-oldal elakadás, vegye ki az 1. tálcát a kétoldalas terület kiürítéséhez. [23y.xx] [x]-oldal elakadás, vegye ki a tálcát [x]. [24y.xx] [x]-oldal elakadás, ürítse ki a kézi adagolót. [250.xx]

3 1 A nyomtató bemutatása Megjegyzés: Hálózati vagy nyomtatókiszolgálóhoz kapcsolt nyomtatók állapotát a beágyazott Web Server is lehet ellenőrizni. A nyomtató kezelőpanelje Jelzőlámpa vagy gomb Szín Leírás 1 Hibajelzés Sárga Hiba történt. 2 Papírelakadás jelzőlámpa Sárga Elakadt a papír. 3 Papír kivételére vagy betételére figyelmeztető lámpa Sárga Papírt kell betölteni a tálcára vagy el kell venni a papírt a rekeszből. 4 Kevés festékre vagy az előhívó egység cseréjére figyelmeztető lámpa Sárga Kevés a festékkazettában a festék vagy az előhívó egységet ki kell cserélni

4 Jelzőlámpa vagy gomb Szín Leírás 5 Készenlét vagy adat lámpa Zöld A nyomtató készenléti állapotban van. 6 Hibernálás gomb és lámpa Vöröses sárga Ezt használhatja a hibernálás vagy alvó mód engedélyezésére. 7 Start gomb és lámpa Zöld Nyomtatási feladat végrehajtásának elindítására való. 8 Stop vagy mégse gomb Vörös Nyomtatási feladat végrehajtásának megszakítására való. A nyomtató kezelőpanel fényjelzéseinek bemutatása A nyomtató kezelőpanel fényjelzései, a fény felvillanásainak rendjétől függően, eltérő jelentéssel bírhatnak. A fényjelzések állapota lehet világító, sötét, villogó, lassan villogó, a nyomtató állapotától függően, ezzel figyelmeztetést vagy hibát közölhetnek. A következő táblázat a fények megjelenését mutatja. Be Villog Lassan villog Ha a nyomtató kezelőpanel jelzőfényének jelzési sémája megegyezik az alábbi táblázat sémáinak valamelyikével, a jelentést ugyanabban a sorban találja meg

5 Jelzési séma Üzenet Zárja be az elülső ajtót Cserélje az előhívó egységet Cserélje ki a nem támogatott festékkazettát Cserélje ki a nem támogatott előhívó egységet Festékkazetta, előhívó egység nem összeférhető Nyomtatási feladat törlése Átmeneti tár ürítése Csökkentett felbontás Festékkazetta nem a nyomtató gyártójától Előhívó egység nem a nyomtató gyártójától A nyomtatónak újra kellett indulnia Nagyon kevés a festék a festékkazettában Az előhívó egység nagyon elhasználódott A festék közel van a kifogyáshoz a festékkazettában Az előhívó egység majdnem elhasználódott - 5 -

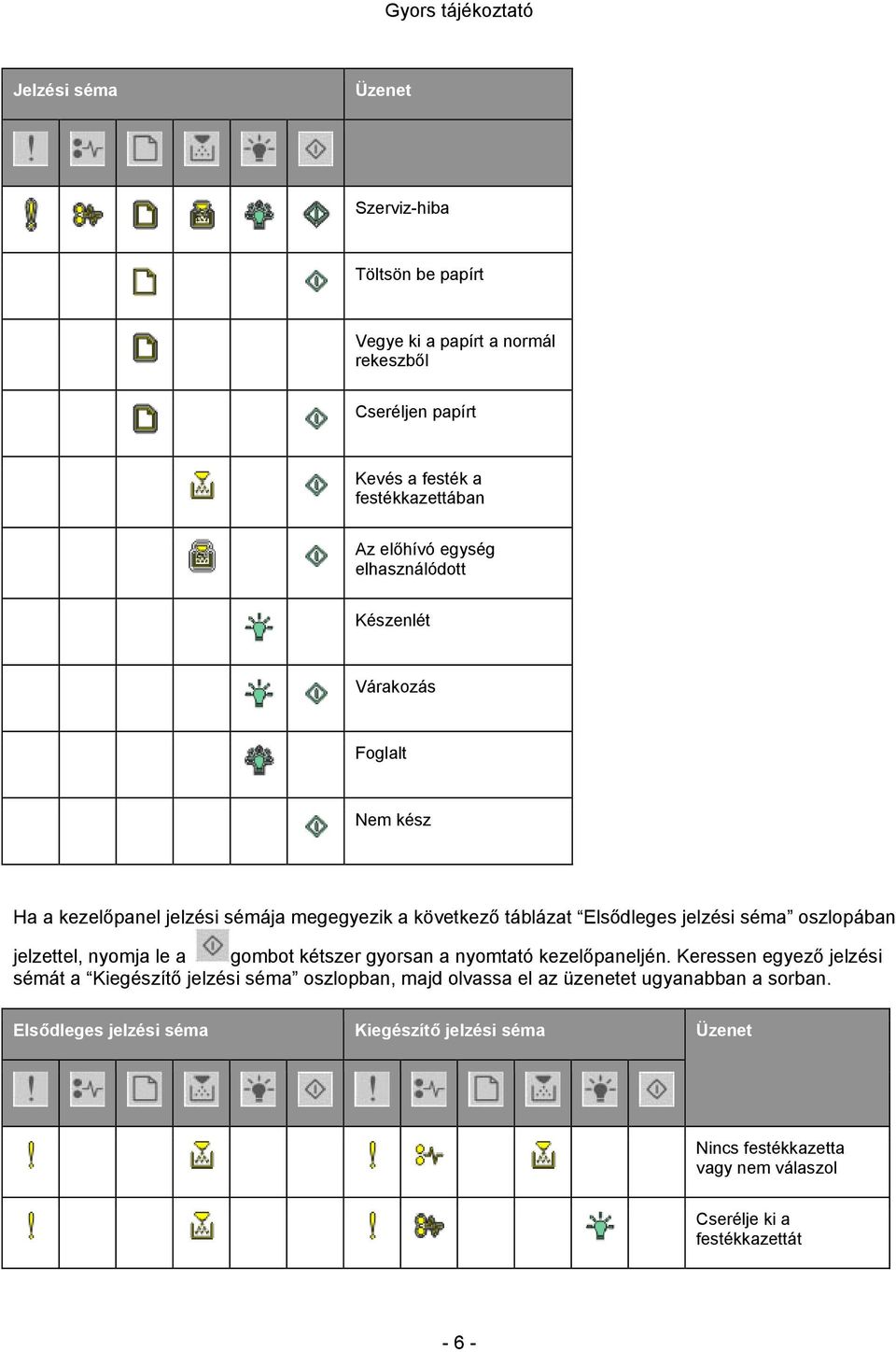

6 Jelzési séma Üzenet Szerviz-hiba Töltsön be papírt Vegye ki a papírt a normál rekeszből Cseréljen papírt Kevés a festék a festékkazettában Az előhívó egység elhasználódott Készenlét Várakozás Foglalt Nem kész Ha a kezelőpanel jelzési sémája megegyezik a következő táblázat Elsődleges jelzési séma oszlopában jelzettel, nyomja le a gombot kétszer gyorsan a nyomtató kezelőpaneljén. Keressen egyező jelzési sémát a Kiegészítő jelzési séma oszlopban, majd olvassa el az üzenetet ugyanabban a sorban. Elsődleges jelzési séma Kiegészítő jelzési séma Üzenet Nincs festékkazetta vagy nem válaszol Cserélje ki a festékkazettát - 6 -

7 Elsődleges jelzési séma Kiegészítő jelzési séma Üzenet Festékkazetta és a nyomtató régió nem egyezik Nincs előhívó egység vagy nem válaszol Normál hálózati szoftver hiba [x] hálózati szoftver hiba Kevés a memória a leválogatáshoz Összetett oldal Kevés a memória az erőforrás mentés funkcióhoz Normál párhuzamos port tiltva Normál USB port tiltva Túl sok tálca van feltéve Nem megfelelő papírformátum Memória tele Papírelakadás, ürítse ki a normál rekeszt Papírelakadás, vegye ki a normál tálcát a kétoldalas terület kiürítéséhez - 7 -

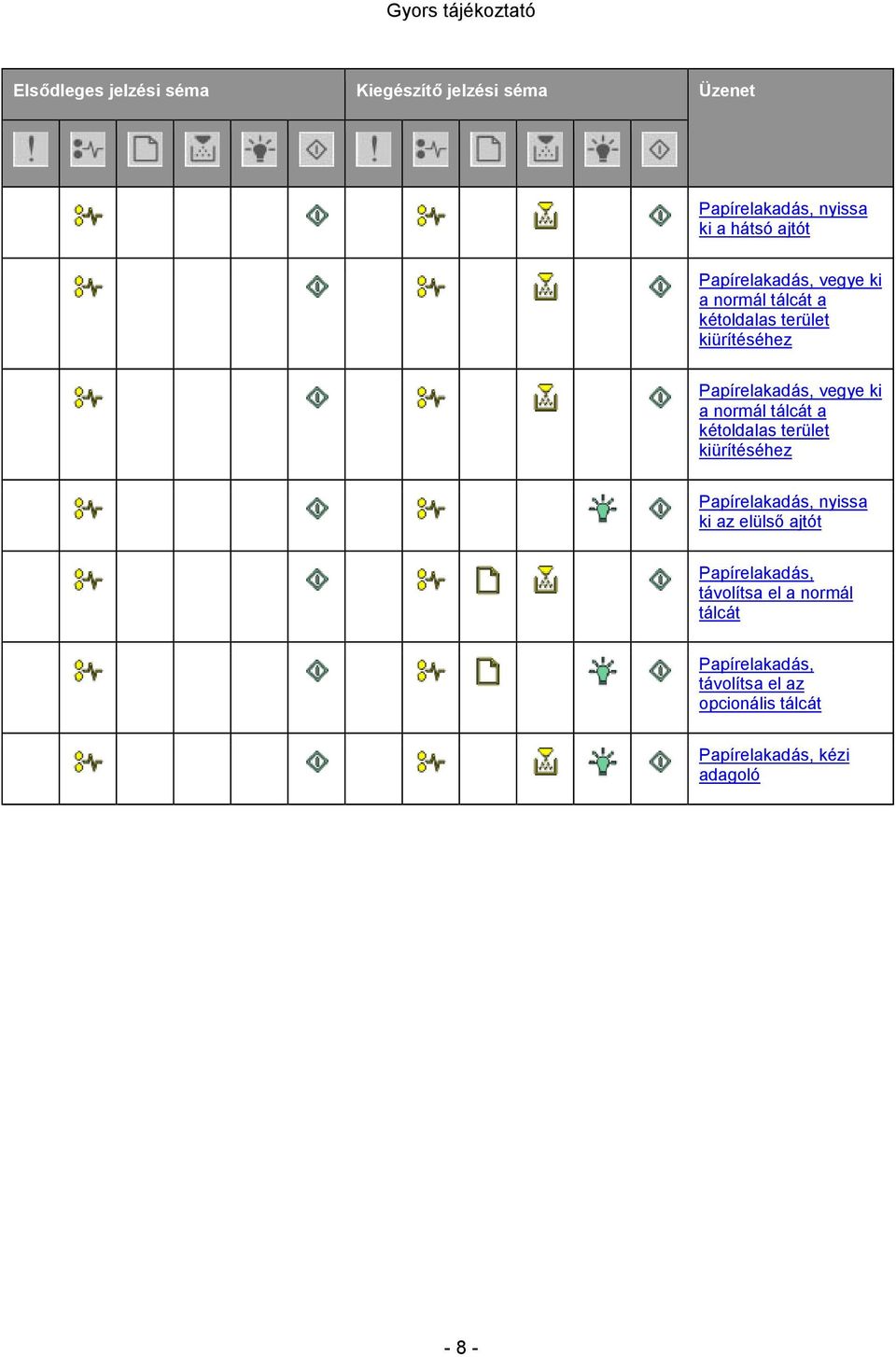

8 Elsődleges jelzési séma Kiegészítő jelzési séma Üzenet Papírelakadás, nyissa ki a hátsó ajtót Papírelakadás, vegye ki a normál tálcát a kétoldalas terület kiürítéséhez Papírelakadás, vegye ki a normál tálcát a kétoldalas terület kiürítéséhez Papírelakadás, nyissa ki az elülső ajtót Papírelakadás, távolítsa el a normál tálcát Papírelakadás, távolítsa el az opcionális tálcát Papírelakadás, kézi adagoló - 8 -

9 2 Papír és különleges hordozó betöltése Papírformátum és fajta beállítása A beágyazott Web Server használatával 1. Nyisson meg egy webböngészőt és írja be a nyomtató IP-címét a cím mezőbe. Megjegyzések: - Nyomtassa ki a hálózati beállítások oldalát és keresse meg az IP-címet a TCP/IP részben. Az IPcím négy, ponttal határolt számcsoportból áll, pl Ha proxy kiszolgálót használ, ideiglenesen tiltsa a működését a weboldal megfelelő betöltése érdekében. 2. Kattintson a következőkre: Settings >Paper Menu. A nyomtató beállítások használatával a számítógépen Lépjen a Paper menühöz a Local Printer Settings Utility vagy Printer Settings programban, az operációs rendszertől függően. Megjegyzés: A papírformátum és fajta beállítás megmarad, míg a gyári alapbeállítások újra érvényre nem jutnak. Az univerzális papír beállítása Az univerzális papírformátum egy, a felhasználó által meghatározott beállítás, mellyel olyan papírformátumra nyomtathat, mely nem szerepel a nyomtató menüjében. Megjegyzések: A legkisebb univerzális méret a többcélú adagolóban 76,2 x 127 mm (3 x 5 inch) lehet. A legnagyobb univerzális méret 215,9 x 355,6 mm (8,5 x 14 inch) lehet. A beágyazott Web Server használatával 1. Nyisson meg egy webböngészőt és írja be a nyomtató IP-címét a cím mezőbe. 2. Kattintson a következőkre: Settings >Paper Menu >Universal Setup. 3. Válassza ki a mértékegységet vagy kattintson a Print Width vagy a Print Length pontra. 4. A beállítás megváltoztatása után kattintson a Submit gombra. A nyomtató beállítások használatával a számítógépen 1. Lépjen a Paper menühöz a Local Printer Settings Utility vagy Printer Settings programban, az operációs rendszertől függően. 2. Válassza ki azt a tálcát, melyen az univerzális méretű papír van és válassza ki az Universal méretet a papírformátumhoz

10 A normál rekesz és a papírtámasz használata A normál rekesz 150 lapot fogad be 20-fontos papírból. A nyomatok arccal lefelé érkeznek. A normál rekesznek van egy papírtámasza, mely megakadályozza, hogy a felhalmozódó papír előre kicsússzon a rekeszből. A papírtámaszt kinyitásához húzza a készülék eleje felé. Megjegyzés: A nyomtató mozgatása előtt zárja be a papírtámaszt

11 Tálcák feltöltése FIGYELEM SÉRÜLÉS VESZÉLYE: A készülék stabilitásának megőrzése érdekében töltse fel a tálcákat egyenként. Tartsa csukva a többi tálcát ezalatt. 1. Húzza ki teljesen a tálcát. Megjegyzés: Ne húzza ki a tálcákat feladat nyomtatása közben vagy mielőtt a következő jelzési séma megjelenne a nyomtató kezelőpaneljén. Ha így tesz, a papír elakadhat. Dolgozik - Villog

12 2. Összenyomva csúsztassa a szélességi papírvezetőt a betöltendő papírnak megfelelő helyzetbe

13 3. Oldja fel a hosszanti papírvezetőt. Összenyomva csúsztassa a hosszanti papírvezetőt a betöltendő papírnak megfelelő helyzetbe. Megjegyzések: - Némelyik papírformátum esetén, mint a letter, legal, A4, a hosszanti papírvezetőt összenyomása után visszafelé kell csúsztatni a hossz beállításához. - Legal formátumú papír betöltése esetén a hosszanti papírvezető elhagyja az alapot, így a papír beporosodhat. A papír por elleni védelmére külön porvédőt vásárolhat. - Ha A6-os formátumú papírt tölt a normál tálcába, a hosszanti papírvezető összenyomva csúsztassa tálca közepe felé az A6-os formátum helyére. - A szélességi és hosszanti papírvezetőknek a tálca alján lévő papírformátum jelölésekhez kell igazodniuk

14 4. Hajlítsa a lapokat előre hátra fellazításuk érdekében, majd pörgesse át őket. Ne hajtsa meg és ne gyűrje meg a papírt. Igazítsa az éleket egymáshoz sima felületen. 5. Tegye be a papírköteget. Megjegyzés: A papírköteg magassága ne haladja meg a szélességi papírvezető oldalán jelzett legmagasabb szintet. Megjegyzések: - Az előnyomtatott vagy újrahasznosított papírt nyomtatandó oldalával lefelé töltse be. - A lyukasztott papírt úgy töltse be, hogy a felső szélen lévő lyukak a tálca eleje felé essenek. - A fejléces papírt arccal lefelé töltse be, a felső szél pedig a tálca eleje felé essen. Kétoldalas nyomtatáskor a fejléces papírt arccal felfelé töltse be, az alsó szél a tálca elejénél legyen

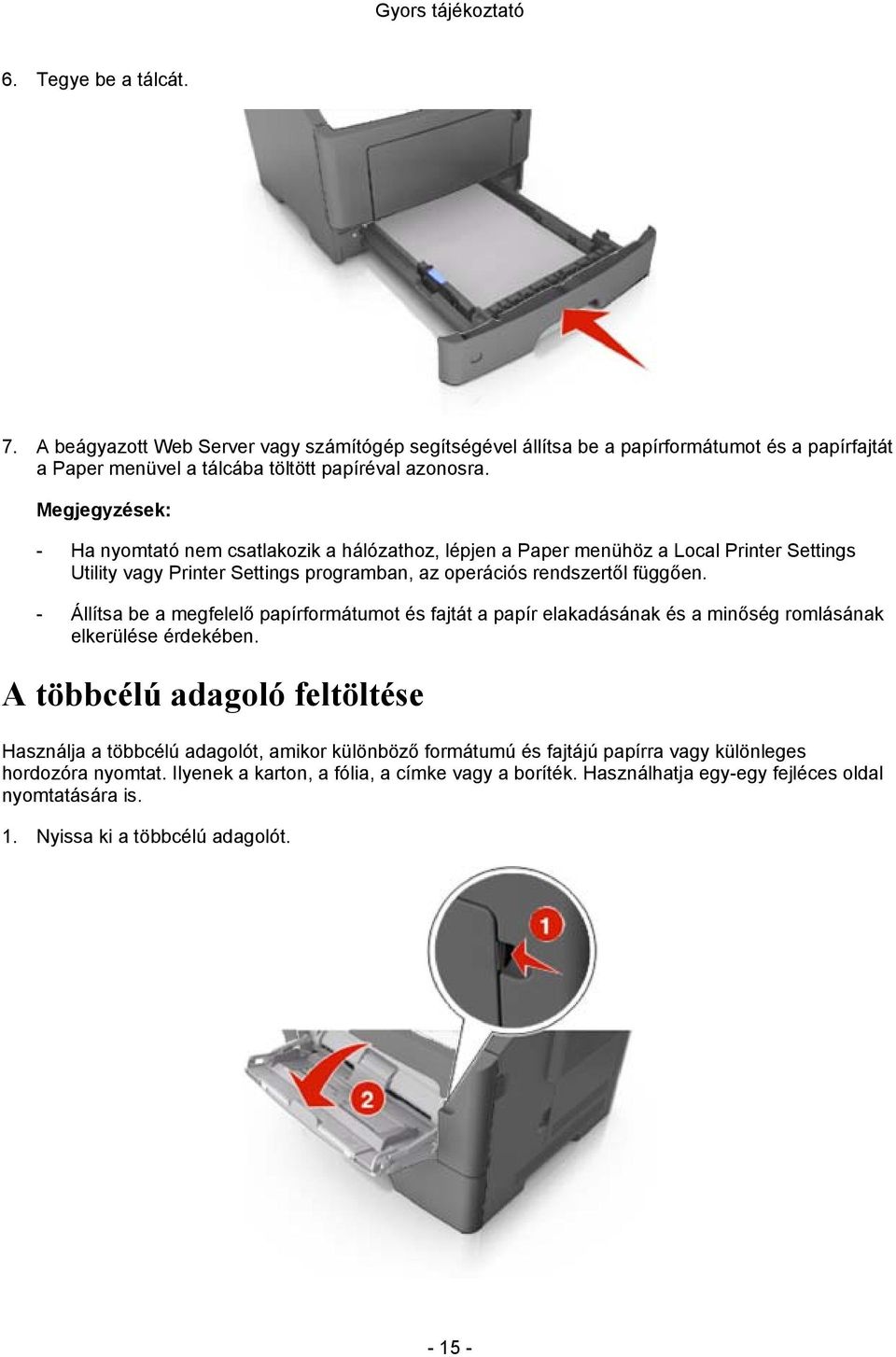

15 6. Tegye be a tálcát. 7. A beágyazott Web Server vagy számítógép segítségével állítsa be a papírformátumot és a papírfajtát a Paper menüvel a tálcába töltött papíréval azonosra. Megjegyzések: - Ha nyomtató nem csatlakozik a hálózathoz, lépjen a Paper menühöz a Local Printer Settings Utility vagy Printer Settings programban, az operációs rendszertől függően. - Állítsa be a megfelelő papírformátumot és fajtát a papír elakadásának és a minőség romlásának elkerülése érdekében. A többcélú adagoló feltöltése Használja a többcélú adagolót, amikor különböző formátumú és fajtájú papírra vagy különleges hordozóra nyomtat. Ilyenek a karton, a fólia, a címke vagy a boríték. Használhatja egy-egy fejléces oldal nyomtatására is. 1. Nyissa ki a többcélú adagolót

16 a. Húzza ki a többcélú adagoló hosszabbítót. b. Húzza finoman a hosszabbítót, hogy a többcélú adagoló teljesen kihúzva és nyitva legyen. 2. Összenyomva mozdítsa a bal oldali szélességi papírvezetőt a betöltendő papírnak megfelelő helyzetbe

17 3. Készítse elő a papírt vagy a különleges hordozót betöltésre. - Hajlítsa a papírlapokat előre hátra fellazításuk érdekében, majd pörgesse át őket. Ne hajtsa meg és ne gyűrje meg a papírt. Igazítsa az éleket egymáshoz sima felületen. - Fogja a fóliát az élénél. Hajlítsa a fóliaköteget előre hátra a lapok szétválasztása érdekében, majd pörgesse át őket. Igazítsa az éleket egymáshoz sima felületen. Megjegyzés: Ne érintse a fólia nyomtatandó oldalát! Vigyázzon, ne karcolja össze őket. - Hajlítsa a borítékköteget előre hátra a borítékok szétválasztása érdekében, majd pörgesse át őket. Igazítsa az éleket egymáshoz sima felületen. 4. Töltse be a papírt vagy a különleges hordozót. Megjegyzések: - Ne erőltesse a papírt a többcélú adagolóba. A túltöltés papírelakadáshoz vezethet. - A papír vagy különleges hordozó szintje nem haladhatja meg a papírvezetőkön jelzett szintet

18 - Töltse a papírt, fóliát, kartont az ajánlott nyomtatási oldallal felfelé és a felső szélükkel előre a nyomtatóba. További információt a betöltésről a fólia csomagolásán talál. - A fejléces papírt arccal felfelé, felső szélével előre töltse a nyomtatóba. Kétoldalas (duplex) nyomtatáskor töltse a fejléces papírt arccal lefelé, alsó szélével előre a nyomtatóba. - A borítékokat hajtókával bal oldalon, arccal lefelé töltse be. Vigyázat Károsodás veszélye: Sose használjon borítékot, melyen bélyeg, kapocs, csat, ablak, bevonatos bélés vagy öntapadó hajtóka van. Az ilyen borítékok súlyosan károsíthatják a nyomtatót

19 5. A beágyazott Web Server vagy számítógép segítségével állítsa be a papírformátumot és a papírfajtát a Paper menüvel a többcélú adagolóba töltött papíréval azonosra. Megjegyzés: Lépjen a Paper menühöz a Local Printer Settings Utility vagy Printer Settings programban, az operációs rendszertől függően. Tálcák kapcsolása és szétválasztása Amikor a papírformátum és a papírfajta egy tálcában azonos másikéval, a nyomtató összekapcsolja ezeket a tálcákat. Amikor egy kapcsolt tálcából kifogy a papír, a papír adagolása a következő kapcsolt tálcából folytatódik. Ajánlatos minden egyedi papírnak, mint fejléces vagy színes normál papírok, saját nevet adni, mert ekkor a fiókok, melyben ezek a papírok vannak nem fognak kapcsolódni. Tálcák kapcsolása és szétválasztása A beágyazott Web Server használatával 1. Nyisson meg egy webböngészőt és írja be a nyomtató IP-címét a cím mezőbe. Megjegyzések: - Nyomtassa ki a hálózati beállítások oldalát és keresse meg az IP-címet a TCP/IP részben. Az IPcím négy, ponttal határolt számcsoportból áll, pl Ha proxy kiszolgálót használ, ideiglenesen tiltsa a működését a weboldal megfelelő betöltése érdekében. 2. Kattintson a következőkre: Settings >Paper Menu. 3. A Tray Configuration részben válasszon tálcát, majd változtassa meg a papírformátum és a papírfajta beállítását. - A tálcák kapcsolásához a két tálca papírformátumának és papírfajtájának egyformának kell lennie. - A tálcák szétválasztásához a két tálca papírformátumának vagy papírfajtájának eltérőnek kell lennie. 4. Kattintson a Submit gombra

20 A nyomtató beállítások használatával a számítógépen Lépjen a Paper menühöz a Local Printer Settings Utility vagy Printer Settings programban, az operációs rendszertől függően. Vigyázat Károsodás veszélye: A tálcába töltött papírnak a nyomtatón megadott fajtájúnak kell lennie. A rögzítőegység hőmérséklete változik a megadott papírfajta függvényében. A helytelen beállítás nyomtatási hibákhoz vezethet. Egyedi papírfajta elnevezése A beágyazott Web Server használatával 1. Nyisson meg egy webböngészőt és írja be a nyomtató IP-címét a cím mezőbe. Megjegyzések: - Nyomtassa ki a hálózati beállítások oldalát és keresse meg az IP-címet a TCP/IP részben. Az IPcím négy, ponttal határolt számcsoportból áll, pl Ha proxy kiszolgálót használ, ideiglenesen tiltsa a működését a weboldal megfelelő betöltése érdekében. 2. Kattintson a következőkre: Settings >Paper Menu >Custom Names. 3. Válasszon egyedi nevet és írja be az új egyedi papírfajta nevét. 4. Kattintson a Submit gombra. 5. Kattintson a Custom Types pontra és ellenőrizze, hogy az új egyedi papírfajta név felváltotta-e az egyedi elnevezést. A nyomtató beállítások használatával a számítógépen (csak Windows) Lépjen a Custom menühöz a Local Printer Settings Utility programban. Egyedi papírfajta konfigurálása A beágyazott Web Server használatával 1. Nyisson meg egy webböngészőt és írja be a nyomtató IP-címét a cím mezőbe. Megjegyzések: - Nyomtassa ki a hálózati beállítások oldalát és keresse meg az IP-címet a TCP/IP részben. Az IPcím négy, ponttal határolt számcsoportból áll, pl Ha proxy kiszolgálót használ, ideiglenesen tiltsa a működését a weboldal megfelelő betöltése érdekében. 2. Kattintson a következőkre: Settings >Paper Menu >Custom Types. 3. Válasszon papírfajta nevet, majd egyedi papírfajtát. Megjegyzés:A normál papír a gyári alapbeállítás szerinti papírfajta minden, felhasználó által meghatározott egyedi elnevezéshez. 4. Kattintson a Submit gombra. A nyomtató beállítások használatával a számítógépen Lépjen a Custom menühöz a Local Printer Settings Utility vagy Printer Settings programban, az operációs rendszertől függően

21 Egyedi papírfajta hozzárendelése A beágyazott Web Server használatával 1. Nyisson meg egy webböngészőt és írja be a nyomtató IP-címét a cím mezőbe. Megjegyzések: - Nyomtassa ki a hálózati beállítások oldalát és keresse meg az IP-címet a TCP/IP részben. Az IPcím négy, ponttal határolt számcsoportból áll, pl Ha proxy kiszolgálót használ, ideiglenesen tiltsa a működését a weboldal megfelelő betöltése érdekében. 2. Kattintson a következőkre: Settings >Paper Menu. 3. A Tray Configuration részben válassza ki a papírforrást, majd egyedi papírfajtát a papírfajta oszlopól. 4. Kattintson a Submit gombra. A nyomtató beállítások használatával a számítógépen Lépjen a Paper menühöz a Local Printer Settings Utility vagy Printer Settings programban, az operációs rendszertől függően

22 3 Nyomtatás Dokumentumok nyomtatása Dokumentum nyomtatása 1. A beágyazott Web Server vagy számítógép segítségével állítsa be a papírformátumot és a papírfajtát a Paper menüvel a tálcába töltött papíréval azonosra. Megjegyzés: Ha nyomtató nem csatlakozik a hálózathoz, lépjen a Paper menühöz a Local Printer Settings Utility vagy Printer Settings programban, az operációs rendszertől függően. 2. Küldje el a nyomtatási feladatot. Windows esetén a. Nyitott dokumentumnál kattintson a Fájl >Nyomtatás pontra. b. Kattintson a Tulajdonságok, Beállítások, Opciók, vagy Beállítás pontra. c. Adja meg a beállításokat kívánsága szerint. d. Kattintson az OK >Nyomtatás gombra. Megjegyzés: A nyomtatás tulajdonságainak beállításáról az illesztőprogram súgójában olvashat

23 Macintosh esetén a. A Page Setup párbeszédben adja meg a kívánt beállításokat. 1. Nyitott dokumentumnál kattintson a File >Page Setup pontra. 2. Válasszon papírformátumot vagy hozzon létre a betöltött papírnak megfelelő egyedi méretet. 3. Kattintson az OK gombra. b. A Print párbeszédben adja meg a kívánt beállításokat. 1. Nyitott dokumentumnál kattintson a File >Print pontra. Ha szükséges, a háromszögre kattintva további lehetőségeket fedhet fel. 2. A Print párbeszédben és az előugró menükben végezze el a beállításokat szükség szerint. Megjegyzés: Hogy az adott papírfajtának megfelelően nyomtasson, végezze el a papírfajta beállítását vagy válassza a megfelelő tálcát vagy adagolót. 3. Kattintson a Print billentyűre. A festék sötétségének beállítása A beágyazott Web Server használatával 1. Nyisson meg egy webböngészőt és írja be a nyomtató IP-címét a cím mezőbe. Megjegyzések: - Nyomtassa ki a hálózati beállítások oldalát és keresse meg az IP-címet a TCP/IP részben. Az IPcím négy, ponttal határolt számcsoportból áll, pl Ha proxy kiszolgálót használ, ideiglenesen tiltsa a működését a weboldal megfelelő betöltése érdekében. 2. Kattintson a következőkre: Settings >Print Settings >Quality Menu. 3. Állítsa be a festék sötétségét. 4. Kattintson a Submit gombra. A nyomtató beállítások használatával a számítógépen Állítsa be a festék sötétségét a Local Printer Settings Utility vagy Printer Settings programban, az operációs rendszertől függően

24 Nyomtatási feladat törlése Nyomtatási feladat törlése számítógépről Windows esetén 1. Nyissa meg a nyomtatók mappáját. a. Kattintson a ikonra vagy a Start gombra, majd a Futtatásra. b. A Megnyitás sorba írja be a control printers parancsot. c. Nyomja le az Enter billentyűt vagy kattintson az OK-ra. 2. Kattintson duplán a nyomtató ikonjára. 3. Válassza ki a törlendő munkát. 4. Kattintson a Törlésre. Macintosh esetén 1. Az Apple Menu-ból indulva hajtsa végre a következő két sor egyikét: - System Preferences >Print & Scan > válasszon nyomtatót >Open Print Queue - System Preferences >Print & Fax > válasszon nyomtatót >Open Print Queue 2. A nyomtató ablakában válassza ki a törlendő feladatot, majd kattintson a Delete billentyűre

25 4 Elakadás megszüntetése Az elakadás helyének elérése Nyissa ki az ajtókat és húzza ki a tálcákat, hogy hozzáférjen az elakadás helyéhez. Elérendő terület Leírás 1 Normál rekesz 2 Hátsó ajtó 3 Normál 250-lapos tálca (1. tálca) 4 Választható 250 vagy 550-lapos tálca (2. tálca) 5 Többcélú adagoló ajtaja 6 Elülső ajtó Megjegyzések: Amikor az elakadás elhárítását segítő funkció be van kapcsolva, a készülék automatikusan kihelyezi az üres és részlegesen nyomtatott lapokat a normál rekeszbe az elakadt papír kivétele után. Ellenőrizze a nyomtatott csomagot, nem hiányoznak-e oldalak. Amikor az Elakadás helyreállítás beállítása Be vagy Automatikus, a nyomtató újranyomtatja az elakadt oldalakat. Az automatikus beállításnál azonban nem biztos, hogy az oldal újranyomtatása végbemegy

26 [x]-oldal elakadás, nyissa ki az elülső ajtót. [20y.xx] Ha a nyomtató kezelőpanel jelzési sémája megfelel az előző illusztrációnak, nyomja le a kétszer gyorsan a kiegészítő jelzési séma megjelenítéséhez. gombot Ha a kiegészítő jelzési séma megfelel az előző illusztrációnak, tegye a következőkben leírtakat

27 FIGYELEM FORRÓ ALKATRÉSZEK: A nyomtató belseje forró lehet. Az égési sérülések elkerülése érdekében hagyjon időt a készülék belsejének lehűlésére. 1. Nyomja le a gombot a készülék jobb oldalán és nyissa ki az elülső ajtót. 2. Húzza ki a festékkazettát a fogantyúval. 3. A kék fogantyút felemelve húzza ki az előhívó egységet a nyomtatóból. Vigyázat Károsodás veszélye: Ne érintse a fényérzékeny dobot! Ha mégis hozzáér, az a nyomtatási minőség rovására mehet

28 4. Tegye félre az előhívó egységet sima felületre. Vigyázat Károsodás veszélye: Ne tegye ki az előhívóegységet közvetlen fénynek 10 percen túl. A tartós fény rossz hatással lehet a nyomtatási minőségre. 5. Emelje fel a zöld csappantyút a nyomtató elején. 6. Határozottan fogja meg az elakadt papírt két oldalán és óvatosan húzza ki. Megjegyzés: A papír minden darabját ki kell venni

29 7. Tegye be az előhívó egységet úgy, hogy az oldalsínjein lévő nyilakat előzőleg a nyomtató oldalsínjein lévő nyilakhoz igazítja. 8. Tegye be a festékkazettát úgy, hogy az oldalsínjeit előzőleg a nyomtató oldalsínjein lévő nyilakhoz igazítja. 9. Zárja be az elülső ajtót. 10. A nyomtató kezelőpaneljén nyomja le a gombot az üzenet törléséhez és folytassa a nyomtatást. [x]-oldal elakadás, nyissa ki a hátsó ajtót. [20y.xx]

30 Ha a nyomtató kezelőpanel jelzési sémája megfelel az előző illusztrációnak, nyomja le a kétszer gyorsan a kiegészítő jelzési séma megjelenítéséhez. gombot Ha a kiegészítő jelzési séma megfelel az előző illusztrációnak, tegye a következőkben leírtakat. 1. Nyomja le a gombot a készülék jobb oldalán és nyissa ki az elülső ajtót

31 2. Finoman húzza lefelé a hátsó ajtót. FIGYELEM FORRÓ ALKATRÉSZEK: A nyomtató belseje forró lehet. Az égési sérülések elkerülése érdekében hagyjon időt a készülék belsejének lehűlésére. 3. Határozottan fogja meg az elakadt papírt két oldalán és óvatosan húzza ki. Megjegyzés: A papír minden darabját ki kell venni. 4. Csukja be a hátsó és elülső ajtót. 5. A nyomtató kezelőpaneljén nyomja le a gombot az üzenet törléséhez és folytassa a nyomtatást

32 [x]-oldal elakadás, nyissa ki a normál rekeszt. [20y.xx] Ha a nyomtató kezelőpanel jelzési sémája megfelel az előző illusztrációnak, nyomja le a kétszer gyorsan a kiegészítő jelzési séma megjelenítéséhez. gombot Ha a kiegészítő jelzési séma megfelel az előző illusztrációnak, tegye a következőkben leírtakat

33 1. Határozottan fogja meg az elakadt papírt két oldalán és óvatosan húzza ki. Megjegyzés: A papír minden darabját ki kell venni. 2. A nyomtató kezelőpaneljén nyomja le a gombot az üzenet törléséhez és folytassa a nyomtatást. [x]-oldal elakadás, vegye ki az 1. tálcát a kétoldalas terület kiürítéséhez. [23y.xx] Ha a nyomtató kezelőpanel jelzési sémája megfelel az előző illusztrációnak, nyomja le a kétszer gyorsan a kiegészítő jelzési séma megjelenítéséhez. gombot

34 Kiegészítő jelzési sémák Jelzési séma - Villog

35 Ha a kiegészítő jelzési séma megfelel az előző illusztrációk valamelyikének, tegye a következőkben leírtakat. FIGYELEM FORRÓ ALKATRÉSZEK: A nyomtató belseje forró lehet. Az égési sérülések elkerülése érdekében hagyjon időt a készülék belsejének lehűlésére. 1. Húzza ki teljesen a tálcát. 2. Keresse meg a kék kart és lehúzásával szabadítsa fel az elakadt papírt. Megjegyzés: Ha nem lát elakadt papírt a kétoldalas területen, akkor nyissa ki a hátsó ajtót és onnan vegye ki óvatosan az elakadt papírt. A papír minden darabját ki kell vennie

36 3. Határozottan fogja meg az elakadt papírt két oldalán és óvatosan húzza ki. Megjegyzés: A papír minden darabját ki kell venni. 4. Tegye be a tálcát. 5. A nyomtató kezelőpaneljén nyomja le a gombot az üzenet törléséhez és folytassa a nyomtatást. [x]-oldal elakadás, vegye ki a tálcát [x]. [24y.xx] Ha a nyomtató kezelőpanel jelzési sémája megfelel az előző illusztrációnak, nyomja le a kétszer gyorsan a kiegészítő jelzési séma megjelenítéséhez. gombot

37 Kiegészítő jelzési sémák Jelzési séma Ha a kiegészítő jelzési séma megfelel az előző illusztrációk valamelyikének, tegye a következőkben leírtakat

38 1. Húzza ki teljesen a tálcát. 2. Határozottan fogja meg az elakadt papírt két oldalán és óvatosan húzza ki. Megjegyzés: A papír minden darabját ki kell venni. 3. Tegye be a tálcát. 4. A nyomtató kezelőpaneljén nyomja le a gombot az üzenet törléséhez és folytassa a nyomtatást

39 [x]-oldal elakadás, ürítse ki a kézi adagolót. [250.xx] Ha a nyomtató kezelőpanel jelzési sémája megfelel az előző illusztrációnak, nyomja le a kétszer gyorsan a kiegészítő jelzési séma megjelenítéséhez. gombot

40 Ha a kiegészítő jelzési séma megfelel az előző illusztrációnak, tegye a következőkben leírtakat. 1. Határozottan fogja meg az elakadt papírt két oldalán és óvatosan húzza ki a többcélú adagolóból. Megjegyzés: A papír minden darabját ki kell venni. 2. Hajlítsa a papírlapokat előre hátra fellazításuk érdekében, majd pörgesse át őket. Ne hajtsa meg és ne gyűrje meg a papírt. Igazítsa az éleket egymáshoz sima felületen. 3. Tegye vissza a papírt a többcélú adagolóba. Megjegyzés: A papírvezetőnek kissé hozzá kell érnie a papír széléhez. 4. A nyomtató kezelőpaneljén nyomja le a gombot az üzenet törléséhez és folytassa a nyomtatást
