1 Kezelési és szerelési útmutató Tolózárak és meghajtások HU Változat Eredeti használati utasítás fordítása

2 Bevezető Ez a kezelési és szerelési útmutató a szerelő, kezel, karbantartó és felügyelő személyzet számára készült. A felsorolt személyek olvassák el, értsék meg és tartsák be a kezelési és szerelési útmutatót. A kezelési és szerelési útmutató figyelmen kívül hagyásából eredő károkért a gyártó semmilyen felelősséget sem vállal. A gyártó adatai A gyártó fenntartja ennek a kezelési és szerelési útmutatónak a szerzői jogait. Ezért tilos a MARTIN LOHSE GmbH előzetes, írásbeli engedélye nélkül részben vagy teljesen lemásolni, sokszorosítani, terjeszteni vagy versenycélokra használni. Minden jog fenntartva. A gyártó címe: MARTIN LOHSE GmbH Unteres Paradies Heidenheim Németország Telefon: +49 (0) Telefax: +49 (0) server.ab@lohse-gmbh.de Internet: 2 Kezelési és szerelési útmutató Bevezető HU Változat 2.0.4

3 Tartalomjegyzék 1 A kezelési és szerelési útmutatóról Általános útmutató A figyelmeztető jelzések, jelek és feliratok magyarázata Célcsoport A kezelési és szerelési útmutató tárolása Érvényesség Tolózár típusok Meghajtás típusok Biztonság Általános biztonság Általános veszélyek Az elektromos felszerelés veszélyei Használat robbanásveszélyes környezetben Az alkalmazás feltételei Maradék veszély A technika állása Rendeltetésszerű használat Megengedett max. üzemi hőmérséklet Megengedett max. üzemi nyomás p [bar] Nem rendeltetésszerű használat Átépítés és módosítás Ellenőrzések Védőfelszerelés Zajvédelem Kiegészítő szabályok A tolózárak és meghajtások biztonsági előírásai Fel- / leszerelés Beépítési előírás Beépítés karimák közé Beépítés végszerelvényként Meghúzási nyomatékok Metrikus menet UNC menetek Kezelési és szerelési útmutató 3 HU Változat Tartalomjegyzék

4 3.1.4 Nyomás- / átfolyásirány Csatlakozó karima furatok A csavarhossz megválasztása Karima furatok a DIN EN PN10 szerint Karima furatok a LOHSE szabványa szerint, metrikus menettel Karima furatok az ANSI B 16.5 Class 150 szerint DN 700: ANSI B Class Karima furatok a LOHSE szabványa szerint, UNC menettel További karima csatlakozó furatok Leszerelés Karbantartás Általános Biztonsági előírások A tolózár tisztítása A tolózár kenése Tömszelence Típustábla További útmutatások Meghajtások Kézikerekes meghajtás Kézikerekes meghajtás, nem emelkedő "Hns" Kézikerekes meghajtás, emelkedő "H" Működés Karbantartás Ajánlás LOHSE pneumatikus munkahenger Pneumatikus munkahenger VC (kettős működésű) Pneumatikus munkahenger VM (kettős működésű) Pneumatikus munkahenger PZ (kettős működésű) Pneumatikus munkahenger VMV (kettős működésű) Pneumatikus munkahenger VMV "ZÁR" Pneumatikus munkahenger VMV "NYIT" Pneumatikus munkahenger VMF (egyszeres működésű) Pneumatikus munkahenger VMF "rugós zárású" Pneumatikus munkahenger VMF "rugós nyitású" Karbantartás Tartozék Levegőigény Záróerő Légcsatlakozás Kezelési és szerelési útmutató Tartalomjegyzék HU Változat 2.0.4

5 5.3 Nyomókaros meghajtás Felépítés Működés Karbantartás Elektromos állítómű Elektromos állítóművek a következő típusokhoz: CNA, CNAA, CNA-Bi, CGNA Elektromos állítómű a következő típushoz: CAW Elektromos állítóművek a következő típusokhoz: CBS, CBSA, CGBS (3- ill. 5-szögű blende) Elektromos állítóművek a következő típusokhoz: CDS, CDSV, CDSA, CDSR, CDSQ, CGDS Az állítómű kezelési útmutatója Karbantartás Figyelmeztetés Lánckerekes hajtás A láncvezetés beállítása Működés Karbantartás Kúpkerekes hajtás Műszaki adatok Működés Karbantartás Négyszögtengelyű hajtás Működés Karbantartás Hidraulikus munkahenger A hidraulikus munkahenger kezelési útmutatója Karbantartás Figyelmeztetés Hibakeresés és -elhárítás Szállítás és tárolás A megfelelő szállító- és rögzítőeszközök Szállítás Tárolás Javítás Általános útmutató Megsemmisítés Kezelési és szerelési útmutató 5 HU Változat Tartalomjegyzék

6 9 Függelék A tolózár és a meghajtások ajánlott kenőanyagai Kezelési és szerelési útmutató Tartalomjegyzék HU Változat 2.0.4

7 1 A kezelési és szerelési útmutatóról 1.1 Általános útmutató Ez a kezelési és szerelési útmutató minden információt tartalmaz, ami szükséges a tolózár és meghajtás szállításához üzembe helyezéséhez kezeléséhez A LOHSE tolózárak karbantartásához és javításához külön szerviz útmutatóban talál információkat. A kezelési és szerelési útmutató segítségével ismerkedjen meg a tolózárral. A kezelési és szerelési útmutató segít elkerülni a szakszerűtlen kezelést. Csak akkor biztosított az Ön és a tolózár biztonsága, ha az útmutatóban leírtak szerint jár el. A tartozékok és kiegészítők tekintetében azok gyártójának kezelési útmutatóját vegye figyelembe. 1.2 A figyelmeztető jelzések, jelek és feliratok magyarázata A jelek és figyelmeztetések az alábbiakra hívják fel a figyelmet: veszély, figyelmeztetés, elővigyázatossági teendő. A kockázatot a veszélyeztetés szerint három csoportba osztjuk: VESZÉLY A veszély fajtája és forrása Közvetlen veszélyre hívja fel a figyelmet. Figyelmen kívül hagyása halált vagy súlyos sérülést okozhat. Az ellenintézkedések leírása. FIGYELEM A veszély fajtája és forrása Lehetséges veszélyre hívja fel a figyelmet. Figyelmen kívül hagyása súlyos sérülést vagy anyagi kárt okozhat. Az ellenintézkedések leírása. VIGYÁZAT A veszély fajtája és forrása Lehetséges veszélyre hívja fel a figyelmet. Figyelmen kívül hagyása könnyű vagy közepes sérülést vagy anyagi kárt okozhat. Az ellenintézkedések leírása. Kezelési és szerelési útmutató 7/67 HU Változat A kezelési és szerelési útmutatóról

8 1.3 Célcsoport Jelen kezelési és szerelési útmutató az üzemeltetőnek és a szakszemélyzetnek szól. A szakszemélyzet a képzettsége alapján képes a feladatokat végrehajtani és a lehetséges veszélyeket felismerni. A szakszemélyzet képes bánni az elektromos árammal, a vezérlés- és szabályzástechnikával, a nyomástartó részekkel. A szakszemélyzet alkalmasságát az üzemeltető állapítja meg. A szakszemélyzet szereli, kezeli felügyeli és tartja karban a tolózárat. 1.4 A kezelési és szerelési útmutató tárolása A kezelési és szerelési útmutatót tartsa kéz közelben. 8/67 Kezelési és szerelési útmutató A kezelési és szerelési útmutatóról HU Változat 2.0.4

9 1.5 Érvényesség Ez a kezelési és szerelési útmutató a LOHSE tolózárak és meghajtások alábbi sorozataira érvényes: Tolózár típusok Sorozat Leírás Tolózár fajta CNA COMPACT tolózár normál kivitelben NYIT-ZÁR tolózár CNAA COMPACT tolózár eltolt csatlakozókkal NYIT-ZÁR tolózár CNA-Bi COMAPCT tolózár két oldalról tömítő NYIT-ZÁR tolózár CGNA COMPACT tolózár porhoz és granulátumhoz NYIT-ZÁR tolózár CBS COMAPACT keverékszabályzó tolózár szabályzó tolózár CBSA COMPACT keverékszabályzó tolózár eltolt szabályzó tolózár csatlakozókkal CGBS COMPACT keverékszabályzó tolózár porhoz és szabályzó tolózár granulátumhoz CAW COMAPCT tolózár hígfolyós közegekhez (víz, NYIT-ZÁR tolózár szennyvíz) CDS COMPACT tolózár átmenő tolólappal NYIT-ZÁR tolózár CDSV COMPACT tolózár átmenő tolólappal, edzett NYIT-ZÁR tolózár tolólap és gyűrűk CDSA COMPACT tolózár átmenő tolólappal, eltolt NYIT-ZÁR tolózár csatlakozókkal CDSR COMPACT tolózár átmenő tolólappal, Rejecthez Reject tolózár CGDS COMPACT tolózár átmenő tolólappal, porhoz és NYIT-ZÁR tolózár granulátumhoz CDSQ COMPACT tolózár átmenő tolólappal, négyzetes NYIT-ZÁR tolózár nyílással NAQ Reject tolózár kör bemenettel és négyzetes Reject tolózár kimenettel, szürkeöntvény házban RQS Reject tolózár kör bemenettel és négyzetes Reject tolózár kimenettel, nemesacél házban RQSV Reject tolózár kör bemenettel és négyzetes Reject tolózár kimenettel, nemesacél házban, edzett tolólappal és kopógyűrűvel AEQ Reject tolózár négyzetes be- és kimenettel, a Reject tolózár bemenetben tömítő kerettel, szürkeöntvény vagy nemesacél házban SAQ Tolózár négyzetes be- és kimenettel, nemesacél Reject tolózár házban TA Reject tolózár kör be- és kimenettel, 2 tolólappal, Reject tolózár acél vagy nemesacél házban TAQ Reject tolózár négyzetes be- és kimenettel, 2 Reject tolózár tolólappal, nemesacél házban TRE Reject tolózár négyzetes be- és kimenettel, 2 db 15 -ban elrendezett tolólappal, nemesacél házban Reject tolózár A kezelési és szerelési útmutató az itt fel nem sorolt LOHSE tolózár típusokra is érvényes. Ezekhez kiegészítő adatlapok kaphatók Meghajtás típusok Sorozat H Hns Leírás Kézikerék emelkedő orsóval Kézikerék nem emelkedő orsóval Kezelési és szerelési útmutató 9/67 HU Változat A kezelési és szerelési útmutatóról

10 Sorozat VC VM PZ VMV ZU VMV AUF VMF ZU VMF AUF HH E K GK X Y Z M S Leírás Kettős működésű pneumatikus munkahenger, állítható lökettel a nyitási és zárási irányban, NAMUR interfész, T és C horony a mágneskapcsolónak Kettős működésű pneumatikus munkahenger, állítható lökettel a nyitási és zárási irányban Kettős működésű pneumatikus munkahenger, állítható lökettel csak a zárási irányban Kettős működésű pneumatikus munkahenger, állítható lökethatárolással a teljes zárási irányban Kettős működésű pneumatikus munkahenger, állítható lökethatárolással a teljes nyitási irányban Egyszeres működésű pneumatikus munkahenger, rugós visszaállítással a zárási irányban Egyszeres működésű pneumatikus munkahenger, rugós visszaállítással a nyitási irányban Nyomókaros meghajtás Elektromos állítómű Lánckerekes hajtás Kúpkerekes hajtás Négyszögtengelyű hajtás Hidraulikus munkahenger Elektromos hajtóműre / meghajtásra előkészítve Emelkedő orsó és csatlakozó karmantyú Gyorszárókar 10/67 Kezelési és szerelési útmutató A kezelési és szerelési útmutatóról HU Változat 2.0.4

11 2 Biztonság 2.1 Általános biztonság Általános veszélyek Azok a veszélyforrások, amikből általános veszélyek keletkeznek. mechanikus veszélyek elektromos veszélyek Az elektromos felszerelés veszélyei VESZÉLY Az elektromos felszerelés veszélyei A gyártási folyamat állandó nedvességében az elektromos meghajtású tolózárak veszélyforrást jelentenek. Veszély: áramütés Vegye figyelemben a nedves helyiségek elektromos berendezéseire vonatkozó szabályokat Használat robbanásveszélyes környezetben VIGYÁZAT Robbanásveszélyes környezetben használva A földeletlen tolózár robbanásveszélyes A beépítés után a tolózárat be kell kötni az általános egyenlő potenciálra hozó hálózatba (földelés)! Az alkalmazás feltételei A tolózár csak akkor használható, ha: műszakilag kifogástalan az állapota, rendeltetésszerűen használják, biztonság- és veszélytudatosan használják, a kezelési és szerelési útmutató betartásával, az összes biztonsági felszerelés és VÉSZ-KI kapcsolót felszerelték és azok működnek. A biztonságot befolyásoló üzemzavarokat haladéktalanul el kell hárítani. Kezelési és szerelési útmutató 11/67 HU Változat Biztonság

12 VESZÉLY Jelentős balesetveszélyt jelent a kézzel való benyúlás. A tolózár működése közben szigorúan tilos tisztítani, kézzel és/vagy eszközzel a tolóózár mozgó részeibe belenyúlni, mivel ez személyi sérülést és/vagy anyagi kárt okozhat. Tartsa be a biztonsági előírásokat (lásd 2.9) Maradék veszély VESZÉLY Behúzás, becsípés és levágás veszélye Veszélyt jelentenek azok a mozgó géprészek, amik a védőburkolat eltávolítása vagy a működésellenőrző nyílás vagy hasonló kinyitása után hozzáférhetővé válnak. Ne nyúljon kézzel vagy az ujjaival a tolózár mozgó részeinek közelébe. VESZÉLY Égés és forrázás veszélye A magas hőmérsékleten (40 C fölött) működő rendszereknél és berendezéseknél: A >= 70 C üzemi hőmérsékletnél: A bőr rövid idejű (kb. 1 sec.) érintkezése a berendezés vagy részegység felületével égési sérülést okozhat (DIN EN ISO ) üzemi hőmérsékletnél = 65 C: A bőr hosszabb idejű (kb. 3 sec.) érintkezése a berendezés vagy részegység felületével égési sérülést okozhat (DIN EN ISO ) C üzemi hőmérsékletnél: A bőr hosszabb idejű (kb sec.) érintkezése a berendezés vagy részegység felületével égési sérülést okozhat (DIN EN ISO ) Viseljen védőruházatot A technika állása A MARTIN LOHSE GmbH tolózárai a technika aktuális állása és az ismert biztonsági előírások szerint készültek. Az alkalmazásuk során ennek ellenére veszélybe kerülhet a használók ill. harmadik személyek élete, testi épsége ill. anyagi javai, ha a tolózárat nem rendeltetésszerűen használják a tolózárat nem kiképzett személy kezeli (lásd az 1.3. fejezetet) a tolózárat szakszerűtlenül módosítják vagy átépítik figyelmen kívül hagyják ill. kizárják a biztonsági előírásokat. 2.2 Rendeltetésszerű használat A LOHSE tolózárak folyóképes közegek elzáró ill. szabályzó tolózáraiként használatosak, a és fejezetekben megadott 12/67 Kezelési és szerelési útmutató Biztonság HU Változat 2.0.4

13 körülmények között. Tekintettel kell lenni a közegnek megfelelő anyagválasztásra. Bizonyos tolózár típusoknál, kivételesen megengedett a gáz halmazállapotú közegek alkalmazása, pl. oxigén és sűrített levegő. Ezekhez a közegekhez csak a MARTIN LOHSE GmbH-val történt egyeztetés után szabad használni. Az ilyen közegek esetén a tolózárnak és a csatlakozóknak tökéletesen zsírmentesnek kell lenniük. A tolózár működtetése választhatóan kézi kerékkel, pneumatikus munkahengerrel, nyomókarral, elektromos állítóművel, lánckerékkel, gyorszárókarral, kúpkerekes hajtással, négyszögtengelyes csatlakozással vagy hidraulikus munkahengerrel történik. A LOHSE tolózárakra kizárólag eredeti LOHSE vagy a MARTIN LOHSE GmbH által engedélyezett meghajtást szabad felszerelni. A LOHSE meghajtásokat csak LOHSE tolózárakra szabad felszerelni, Kezelési és szerelési útmutató 13/67 HU Változat Biztonság

14 2.2.1 Megengedett max. üzemi hőmérséklet Típusjelzés CNA, CNAA, CNA-Bi, CBS, CBSA, CDS, CDSV, CDSA, CDSR CGNA, CGBS, CGDS, CAW, CDSQ, NAQ, RQS, RQSV, AEQ, SAQ, TA, TRE, TAQ max. üzemi nyomás 120 C 80 C Az adatok irányértékek, a konkrét esetekben figyelembe kell venni a rendelés visszaigazolását ill. a dokumentációt. Rendelésre lehetőség van magasabb hőmérsékleten használható tolózárak szállítására is! Megengedett max. üzemi nyomás p [bar] Típusjelzés NÁ (névleges Ø mm-ben) CNA / CNAA / CNA-Bi CAW CBS / CBSA CGNA / CGBS CDS / CDSV / CDSA / CDSR CGDS CDSQ 4 NAQ / RQS / RQSV AEQ SAQ TA TRE TAQ Rendelésre lehetőség van magasabb nyomáson használható tolózárak szállítására is! A különleges tolózáraknál figyelembe kell venni a rendelés visszaigazolásában szereplő max. üzemi nyomást! Típusjelzés NÁ (névleges Ø mm-ben) CNA / CNAA / CNA-Bi ,5 2,5 2,5 1,5 1,5 CAW 2,5 2,5 2,5 2,5 2,5 1,5 1,5 1,5 1,5 CBS / CBSA CGNA / CGBS 4 4 CDS / CDSV / CDSA / CDSR ,5 2,5 2,5 1,5 CGDS 4 4 CDSQ /67 Kezelési és szerelési útmutató Biztonság HU Változat 2.0.4

15 Típusjelzés NÁ (névleges Ø mm-ben) NAQ / RQS / RQSV AEQ SAQ 2, TA TRE TAQ Rendelésre lehetőség van magasabb nyomáson használható tolózárak szállítására is! A különleges tolózáraknál figyelembe kell venni a rendelés visszaigazolásában szereplő max. üzemi nyomást! 2.3 Nem rendeltetésszerű használat A rendeltetésszerű használattól eltérő mindenféle alkalmazás nem rendeltetésszerűnek számít. A MARTIN LOHSE GmbH nem felel az ilyen, nem rendeltetésszerű használatból eredő személyi sérülésekért és anyagi károkért. 2.4 Átépítés és módosítás VIGYÁZAT Átépítés és módosítás Ne végezzen olyan módosítást vagy átépítést a tolózáron, ami annak biztonságát érinti. A jelölések és típustáblák eltávolítása tilos! 2.5 Ellenőrzések Rendszeresen ellenőrizze a kezelőszemélyzetet és hívja fel a biztonság- és veszélytudatos munkavégzésre, valamint a kezelési és szerelési útmutató betartására. 2.6 Védőfelszerelés Ha szükséges viseljen egyéni védőfelszerelést. Az egyéni védőfelszerelés részei: védőcipő védőkesztyű védőszemüveg védősisak hallásvédő. Az egyéni védőfelszerelést mindig a szállított közegnek megfelelően kell összeállítani. Kezelési és szerelési útmutató 15/67 HU Változat Biztonság

16 2.7 Zajvédelem A tolózár 70 db(a) alatti zajszintet bocsát ki. Vezérlőszelep beépítése esetén a tartósan kibocsátott zajszint, a szeleptől függően magasabb is lehet. 2.8 Kiegészítő szabályok A tolózár működtetésére minden esetben az üzemen belüli és a helyi biztonsági és balesetmegelőzési előírások érvényesek. 16/67 Kezelési és szerelési útmutató Biztonság HU Változat 2.0.4

17 2.9 A tolózárak és meghajtások biztonsági előírásai VESZÉLY Becsípődéses baleset veszélye Az egyszeres működésű meghajtások a sűrített levegő ellátás elzárásakor vagy leválasztásakor a tolózárat "nyitott" vagy "zárt" állásba mozgathatják. Ne tegye kezét vagy ujjait a mozgó részek közelébe, amíg a tolózár meghajtása el nem érte a végállását. Az automatizált, energiával ellátott meghajtások a tolózárat "nyitott" vagy "zárt" állásba mozgathatják. A tolózár vagy a meghajtás javítása vagy karbantartása előtt válassza le az állítómű energiaellátását, ugyanígy a tolózárnak a csővezetékbe/ből történő be- vagy kiszerelése előtt is. FIGYELEM A forró vagy hideg felületek balesetveszélye, veszélyes és egészségkárosító közegek Biztosítsa, hogy a tolózárral dolgozó, azt szerelő, kezelő ill. javító személyzet rendelkezzen a megfelelő képzettséggel. Ezzel elkerülhetők a személyzet károsodásai, a balesetek és a sérülések. Biztosítsa, hogy a karbantartó és szerelő személyzet ismerje: a tolózár gyártási vezetékbe történő be- és kiszerelésének folyamatát, a folyamat speciális és lehetséges kockázatait, a legfontosabb biztonsági előírásokat, a nyomás alatt álló felszerelés kezelésének veszélyeit, a hideg és forró felületek kezelésének veszélyeit, a veszélyes és egészségkárosító anyagok kezelésének veszélyeit. FIGYELEM A közeg ellenőrizetlen kilépése okozta balesetveszély A tolózár tervezési adatainak túllépése károsodást és a nyomás alatti közeg ellenőrizetlen kilépését okozhatja. Soha ne lépje túl a tolózár tervezési adatait! Kezelési és szerelési útmutató 17/67 HU Változat Biztonság

18 VESZÉLY A nyomás alatt álló tolózár okozta balesetveszély A nyomás alatt álló tolózár szétszedése vagy leszerelése ellenőrzetlen nyomásvesztést okoz. Mielőtt munkát végezne a tolózáron, szigetelje el a csőhálózatban és tegye nyomásmentessé valamint távolítsa el belőle a közeget. Mindaddig ne távolítsa el és ne szedje szét a vezetékben levő tolózárat, amíg az nyomás alatt áll. VESZÉLY Mérgező vagy környezetkárosító anyagok okozta balesetveszély Tájékozódjon a szállított közeg tulajdonságairól. Védje meg környezetét a káros vagy mérgező anyagoktól. Vegye figyelembe a gyártók biztonsági adatlapjaiban levő biztonsági előírásokat. Biztosítsa, hogy a karbantartás közben ne kerülhessen közeg az adott vezetékszakaszba. Viselje az adott közeghez való személyi védőfelszerelést. VESZÉLY Lengő teher okozta balesetveszély A tolózár szállítása és kezelése során vegye figyelembe annak súlyát. Soha ne emelje meg a tolózárat a meghajtásnál, tartozékoknál, részegységeknél vagy a csővezetéknél fogva. Használjon megfelelő emelőeszközt, a súlypont figyelembe vételével. Ne lépjen be a lengő teher alá. FIGYELEM Súlyos tárgyak okozta balesetveszély Vegye figyelembe a tolózár súlyát. Használjon megfelelő szállítóeszközt. VIGYÁZAT A nem megfelelő meghajtás okozta anyagi károk A nem megengedett meghajtás alkalmazása anyagi károkat okoz a tolózáron. Csak eredeti LOHSE vagy a LOHSE által jóváhagyott meghajtást használjon. 18/67 Kezelési és szerelési útmutató Biztonság HU Változat 2.0.4

19 3 Fel- / leszerelés 3.1 Beépítési előírás A beépítés előtt el kell távolítani a szállítási biztosítókat (védő dugók). A tolózárat a csőkarimától csőkarimáig átmenő csavarokkal, ill. a ház menetes furataiba illeszkedő csavarokkal kell a csővezetékbe szerelni - a szakaszokban foglalt termékspecifikus előírások betartásával. Kerülje a rezgéseket. Ha a rezgés elkerülhetetlen, a tolózár meghajtását külön alá kell támasztani. A rezgéstől a biztosítás ellenére is kilazulhatnak a csavarkötések. A karimás kötések tömítésére a karimák felületei közé megfelelő tömítést kell elhelyezni. Kivétel: Az "AEQ" típusú tolózárak bemeneti oldalán nem szabad tömítést elhelyezni. VESZÉLY A hibásan beépített tolózár okozta károk A hibásan beépített tolózár kért okozhat. Ügyeljen a tolózár megfelelő beépítésére Beépítés karimák közé Biztosítsa, hogy a karimák tömítő felülete sértetlen és tiszta legyen. A tolózárat feszültség nélkül építse be (ne feszítse meg a házat az átmenő csavarok meghúzásakor). A csővezeték karimáinak párhuzamosnak kell lenniük. A csővezeték karimáinak futniuk kell. Kezelési és szerelési útmutató 19/67 HU Változat Fel- / leszerelés

20 3.1.2 Beépítés végszerelvényként VIGYÁZAT Anyagi károk Végszerelvényként alkalmazva a kimeneti oldalon ellenkarimát kell elhelyezni. VESZÉLY A becsípődést és a közeg ellenőrizetlen kilépése okozta balesetveszély Az üzemeltető köteles a veszélyzónát (elzáró eszköz / kiáramló közeg) megfelelő védőberendezéssel biztosítani Meghúzási nyomatékok A tolózárkarimáinak csavarjai Metrikus menet NÁ Csavar-Ø M16 M20 M24 M27 Meghúzási nyomaték 125 Nm 240 Nm 340 Nm 500 Nm Ezek az értékek irányértékek NÁ Csavar-Ø M30 M33 M39 Meghúzási nyomaték 700 Nm 900 Nm 1400 Nm Ezek az értékek irányértékek UNC menetek NÁ 50 (2 ) 65 (2,5 ) 80 (3 ) 100 (4 ) 125 (5 ) 150 (6 ) 200 (8 ) 250 (10 ) Csavar-Ø 5 / 8 UNC 3 / 4 UNC 7 / 8 UNC Meghúzási nyomaték 125 Nm 240 Nm 280 Nm 300 (12 ) Ezek az értékek irányértékek DN 350 (14 ) 400 (16 ) 450 (18 ) 500 (20 ) 600 (24 ) 700 (28 ) Csavar-Ø 1 UNC 1. 1 / 8 UNC 1. 1 / 4 UNC Meghúzási nyomaték 400 Nm 700 Nm 630 Nm Ezek az értékek irányértékek 20/67 Kezelési és szerelési útmutató Fel- / leszerelés HU Változat 2.0.4

21 3.1.4 Nyomás- / átfolyásirány Az irány nyíllal ellátott tolózáraknál, ami a házon vagy a kengyelen található, vegye figyelembe a beépítési irányt. Az összes tolózár típusnál (lásd 1.5), a CNA és CNAA kivételével, a nyíl az átfolyás irányát mutatja. P1 P2 A CNA és CNAA típusoknál a nyíl a nyomáskülönbség irányát jelzi, vagyis zárt tolózárnál a P1 nyomás nagyobb kell legyen P2- nél. A nagyobb nyomás a tolólapot rányomja a tömítésre. A nyíl nélküli tolózárak mindkét oldalon azonos nyomással terhelhetőek Csatlakozó karima furatok VIGYÁZAT A hibás elhelyezkedésű csavarok okozta károsodás Kerülje el a tolózár károsodását, amit a túl hosszú csavarok okoznak. Vegye figyelembe a menet mélységét a házban (t max ) és válasszon megfelelő hosszúságú csavart (hossz). Tartsa be a tolózárra akasztott kártya utalásait. Kezelési és szerelési útmutató 21/67 HU Változat Fel- / leszerelés

22 A csavarhossz megválasztása A menetes furatokba való csavarhossz az alábbiak összeadásából adódik: hasznos menetmélység (t max ) a karimatömítés vastagsága az alátétek vastagsága a karima, perem, gallér vastagsága 22/67 Kezelési és szerelési útmutató Fel- / leszerelés HU Változat 2.0.4

23 Karima furatok a DIN EN PN10 szerint Tolózár típus: CNA, CNAA, CNA-Bi, CAW, CBS, CBSA, CGNA, CGBS Tolózár típus: CDS, CDSV, CDSA, CDSR, CGDS, TA Kezelési és szerelési útmutató 23/67 HU Változat Fel- / leszerelés

24 A menetes furatok formájának megjelenítése, a hasznos menetmélységgel Névleges átmérők NÁ Névleges átmérő NÁ [mm] Lyukkör Ø k [mm] a menetes furatok száma az átmenő furatok száma Menetméret M M16 M16 M16 M16 M16 M20 M20 M20 M20 Hasznos menetmélység t max [mm] összes típus, a TA kivételével TA tolózárak Névleges átmérők NÁ Névleges átmérő NÁ [mm] Lyukkör Ø k [mm] a menetes furatok száma az átmenő furatok száma Menetméret M M20 M24 M24 M24 M27 M27 M30 M30 M33 Hasznos menetmélység t max [mm] összes típus, a TA kivételével TA tolózárak Névleges átmérő NÁ 1400 Névleges átmérő NÁ [mm] 1400 Lyukkör Ø k [mm] 1590 a menetes furatok száma 24 az átmenő furatok száma 12 Menetméret M M39 Hasznos menetmélység t max [mm] összes típus, a TA kivételével 45 TA tolózárak 24/67 Kezelési és szerelési útmutató Fel- / leszerelés HU Változat 2.0.4

25 Karima furatok a LOHSE szabványa szerint, metrikus menettel Tolózár típus: NAQ, RQS, RQSV Bemeneti oldal a DIN EN PN10 szerint: Kimeneti oldal a LOHSE szabványa szerint: Karima furatok és belméretek a karima kimeneti oldalán: A menetes furatok formájának megjelenítése, a hasznos menetmélységgel Kezelési és szerelési útmutató 25/67 HU Változat Fel- / leszerelés

26 Névleges átmérők NÁ Névleges átmérő NÁ [mm] Lyukkör Ø k [mm] a menetes furatok száma bzw. 4 8 bzw az átmenő furatok száma Menetméret M M20 M20 M20 M20 M24 M24 Furattávolság I [mm] Hasznos menetmélység t [mm] L [mm] B [mm] a [mm] b [mm] /67 Kezelési és szerelési útmutató Fel- / leszerelés HU Változat 2.0.4

27 Tolózár típus: AEQ Bemeneti oldal a LOHSE szabványa szerint: Kimeneti oldal a LOHSE szabványa szerint: Karima furatok és belméretek a karima kimeneti oldalán: Kezelési és szerelési útmutató 27/67 HU Változat Fel- / leszerelés

28 A menetes furatok formájának megjelenítése, a hasznos menetmélységgel Névleges átmérők NÁ Névleges átmérő NÁ [mm] Lyukkör Ø k [mm] a menetes furatok száma az átmenő furatok száma Menetméret M M20 M20 M20 M20 M20 M24 M24 M27 Furattávolság I [mm] Hasznos menetmélység t [mm] Szög w [ ] 11,25 L [mm] B [mm] a [mm] b [mm] /67 Kezelési és szerelési útmutató Fel- / leszerelés HU Változat 2.0.4

29 Tolózár típus: TAQ, TRE a LOHSE szabványa szerint: A menetes furatok formájának megjelenítése, a hasznos menetmélységgel Névleges átmérők NÁ Névleges átmérő NÁ [mm] a menetes furatok száma az átmenő furatok száma Menetméret M M20 M20 M20 M20 M20 M24 M24 M24 M27 Furattávolság I [mm] , Hasznos menetmélység t [mm] Kezelési és szerelési útmutató 29/67 HU Változat Fel- / leszerelés

30 Karima furatok az ANSI B 16.5 Class 150 szerint DN 700: ANSI B Class 150 Tolózár típus: CNA, CNAA, CNA-Bi, CAW, CBS, CBSA CGNA, CGBS, CDS, CDSV, CDSA, CDSR, CGDS, TA A menetes furatok formájának megjelenítése, a hasznos menetmélységgel 30/67 Kezelési és szerelési útmutató Fel- / leszerelés HU Változat 2.0.4

31 Névleges átmérők NÁ Névleges átmérő NÁ [mm] Névleges átmérő [inch] / Lyukkör Ø k [inch] 3 3 / / / / / / / 4 17 a menetes furatok száma az átmenő furatok száma Menetméret G [inch] 5 / 8 5 / 8 5 / 8 5 / 8 3 / 4 3 / 4 3 / 4 7 / 8 7 / 8 Nutzbare Gewindetiefe t max [inch] összes típus, a TA kivételével TA tolózárak 1 / 2 1 / 2 1 / 2 1 / 2 1 / 2 5 / 8 5 / 8 5 / 8 ¾ 1 / 2 5 / 8 5 / 8 5 / 8 3 / 4 Névleges átmérők NÁ Névleges átmérő NÁ [mm] Névleges átmérő [inch] Lyukkör Ø k [inch] 18 3 / / / / / / / 4 a menetes furatok száma az átmenő furatok száma Menetméret G [inch] / / / / / / / 2 Hasznos menetmélység t max [inch] összes típus, a TA kivételével 3 / 4 7 / / / / / / / / 4 TA tolózárak 3 / 4 7 / / / / / 8 Kezelési és szerelési útmutató 31/67 HU Változat Fel- / leszerelés

32 Karima furatok a LOHSE szabványa szerint, UNC menettel Tolózár típus: NAQ, RQS, RQSV Bemeneti oldal az ANSI B16.5 Class 150 szerint: Kimeneti oldal a LOHSE szabványa szerint: Karima furatok és belméretek a karima kimeneti oldalán: A menetes furatok formájának megjelenítése, a hasznos menetmélységgel 32/67 Kezelési és szerelési útmutató Fel- / leszerelés HU Változat 2.0.4

33 Névleges átmérők NÁ Névleges átmérő NÁ [mm] Névleges átmérő [inch] Lyukkör Ø k [inch] 9 1 / / / 4 a menetes furatok száma bzw. 4 az átmenő furatok száma Menetméret G [inch] 3 / 4 3 / 4 7 / 8 Hasznos menetmélység t [inch] 11 / 16 3 / 4 7 / 8 L [mm] B [mm] a [mm] b [mm] Kezelési és szerelési útmutató 33/67 HU Változat Fel- / leszerelés

34 Tolózár típus: AEQ Bemeneti oldal a LOHSE szabványa szerint: Kimeneti oldal a LOHSE szabványa szerint: Karima furatok és belméretek a karima kimeneti oldalán: A menetes furatok formájának megjelenítése, a hasznos menetmélységgel 34/67 Kezelési és szerelési útmutató Fel- / leszerelés HU Változat 2.0.4

35 Névleges átmérők NÁ Névleges átmérő NÁ [mm] Névleges átmérő [inch] Lyukkör Ø k [inch] 9 ½ 11 3 / / 4 a menetes furatok száma az átmenő furatok száma Menetméret G [inch] 3 / 4 3 / 4 7 / 8 1 Furattávolság I [inch] 4 5 / 16 Hasznos menetmélység t [inch] 11 / 16 3 / 4 7 / 8 1 L [mm] B [mm] a [mm] b [mm] További karima csatlakozó furatok pl. JIS, BS lást a kiegészítő adatlapon 3.2 Leszerelés VIGYÁZAT Sérülésveszély a leszerelés során A tolózár leszerelése csak kikapcsolt berendezésnél történhet, az előtte és utána levő gépek és szivattyúk kikapcsolt és visszakapcsolás ellen biztosított állapotában. Tartsa be a 2.0 pontban található biztonsági előírásokat. Kezelési és szerelési útmutató 35/67 HU Változat Fel- / leszerelés

36 4 Karbantartás 4.1 Általános A LOHSE tolózárak problémamentesen és szinte karbantartás nélkül üzemeltethetők. A karbantartás a tolózár fajtája és az alkalmazási körülmények szerint változik. A tolózár optimális élettartama érdekében rendszeres karbantartást kell végezni. A biztonságos és hibamentes működés biztosításához rendszeresen ellenőrizze a tolózárat a rászerelt meghajtást és a tartozékokat. Ellenőrizni kell a karimás kötések csavarjainak meghúzási nyomatékát és a karima tömítését (lásd a gyártói adatokat). 4.2 Biztonsági előírások VESZÉLY A közeg ellenőrizetlen kilépése okozta balesetveszély Karbantartás, javítás vagy tisztítás előtt a tolózár előtti és utáni vezetékszakaszt tegye nyomásmentessé és veszélytelenné (pl. a gépek és szivattyúk leállításával). Biztosítsa ezeket visszakapcsolás ellen. Ürítse le a vezetékeket VESZÉLY Behúzás, becsípés és levágás veszélye A mozgó géprészek veszélyesek. A biztonsági felszereléseket csak karbantartás, javítás vagy tisztítás idejére szabad eltávolítani. A munkák végeztével az összes biztonságot szolgáló részt és biztonsági felszerelést vissza kell szerelni. VESZÉLY A nyomás alatt álló pneumatikus ill. hidraulikus munkahengerek okozta sérülésveszély A nyomás alatt álló pneumatikus és hidraulikus munkahengereknél fennáll a dugattyúrúd elmozdulása által okozott sérülés veszélye. A nyomóvezetékeket nyomásmentessé kell tenni és le kell üríteni. VESZÉLY ÉLETVESZÉLY a kezelőre nézve. Az elektromos meghajtású tolózárakat áramtalanítani kell. Válassza le a hálózati kábelt. Biztosítsa a motort illetéktelen bekapcsolás ellen. 36/67 Kezelési és szerelési útmutató Karbantartás HU Változat 2.0.4

37 4.3 A tolózár tisztítása A szennyeződések befolyásolhatják a tolózár működését, ezért azokat el kell távolítani. A mozgó részeket a biztonsági előírások betartásával tisztítsa. 4.4 A tolózár kenése A mozgó részeket (tolólap, orsó) az alkalmazási területnek megfelelő kenőanyaggal, 30 naponta meg kell kenni. Az AEQ, NAQ és RQS típusú tolózárak házán zsírzógombot helyeztünk el. Kezelési és szerelési útmutató 37/67 HU Változat Karbantartás

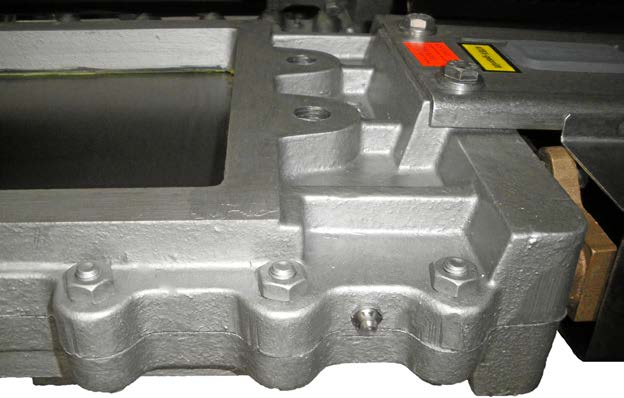

38 4.5 Tömszelence Ha a tömszelence tömörtelen, egyenletesen (keresztirányban) utána kell húzni a csavarjait. Az utánhúzást 1/4 fordulatos (90 ) lépésekben kell végezni addig, amíg már nem tömörtelen. Eközben nem szabad túllépni az adott csavarok meghúzási nyomatékát. Ha ezzel nem érhető el a tömörsége, ki kell cserélni a tömszelence tömítőanyagát (lásd az adott tolózár szerviz leírását). 38/67 Kezelési és szerelési útmutató Karbantartás HU Változat 2.0.4

39 4.6 Típustábla 1 Típusjelzés 2 L szám 1 2 Kopó és pótalkatrészek rendelésekor mindig adja meg a típusszámot és az L számot (lásd a típustáblát). Külön igényelhetők pótalkatrész lapok. 4.7 További útmutatások További útmutatásokat és karbantartási útmutatót szerviz leírásunkban talál. Kezelési és szerelési útmutató 39/67 HU Változat Karbantartás

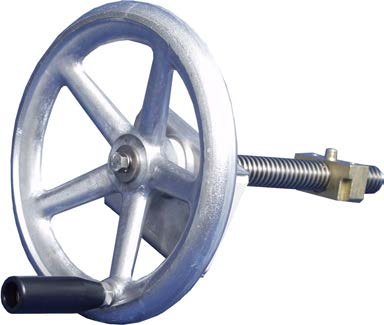

40 5 Meghajtások 5.1 Kézikerekes meghajtás Kézikerekes meghajtás, nem emelkedő "Hns" 1 A CNAHns, CBSHns és CAWHns típusok kézi kerekét NÁ 250-ig hengeres fogantyúval láttuk el. 2 orsó anya 3 nem emelkedő orsó (balos trapézmenet) 4 Kengyellap a kézikerék tolózár kengyelre történő rögzítéséhez és csapágyazásához Érvényes az alábbi típusokra: CNA, CNAA, CNA-Bi, CAW, CBS, CBS, CBSA, CGNA, CGBS Névleges átmérő NÁ Kézikerék Ø Súly mm 1,8 kg mm 1,8 kg mm 1,8 kg mm 2,6 kg mm 2,7 kg mm 2,7 kg mm 4,7 kg mm 4,9 kg mm 5,8 kg Érvényes az alábbi típusokra: CDS, CDSV, CDSA, CDSR, CGDS, NAQ, RQS, RQSV, AEQ Névleges átmérő NÁ Kézikerék Ø Súly mm 1,8 kg mm 2,4 kg mm 2,4 kg mm 3,9 kg mm 4,1 kg mm 4,3 kg mm 5,7 kg 40/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

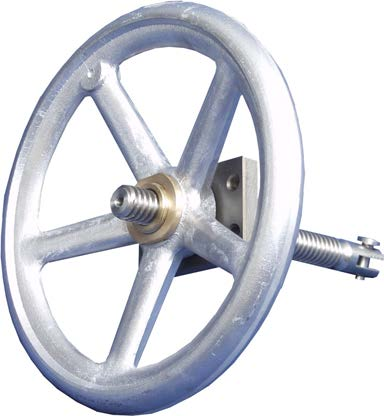

41 Névleges átmérő NÁ Kézikerék Ø Súly mm 6,0 kg mm 6,2 kg Kézikerekes meghajtás, emelkedő "H" 1 Kézikerék 2 orsó anya 3 Kengyellap a kézikerék tolózár kengyelre történő rögzítéséhez és csapágyazásához 4 emelkedő orsó (balos trapézmenet) ütközőhüvellyel Érvényes az összes tolózár típusra Névleges átmérő NÁ Kézikerék Ø Súly mm 1,9 kg mm 1,9 kg mm 1,9 kg mm 3,3 kg mm 3,3 kg mm 3,4 kg mm 6,0 kg mm 6,2 kg mm 6,4 kg mm 8,9 kg mm 9,9 kg mm 11,4 kg mm 15,1 kg mm 25,9 kg mm 33,6 kg mm 34,1 kg Kezelési és szerelési útmutató 41/67 HU Változat Meghajtások

42 5.1.3 Működés Forgási irány az óramutató járásával egyező: tolózár "ZÁR" Forgási irány az óramutató járásával ellenkező: tolózár "NYIT" Karbantartás Ajánlás Az orsót meg kell tisztítani és az alkalmazási területnek megfelelő kenőanyaggal, 30 naponta meg kell kenni. Az NÁ 300-nál nagyobb, kézikerekes tolózáraknál ajánljuk a kúpkerekes meghajtás alkalmazását. 5.2 LOHSE pneumatikus munkahenger A LOHSE pneumatikus munkahengereit 5-7 bar (6 bar*) nyomású sűrített levegővel vezérlik, többutas szelepen keresztül. A vezérlőszelep működtethető kézzel, elektromosan (mágnesszelep) és pneumatikusan. Az optimális működés 6 bar-nál van. A tolózár normál körülmények közötti működtetéséhez legalább 5 bar nyomás szükséges. Nem szabad túllépni a legnagyobb, 7 bar (6 bar*) nyomást. A LOHSE pneumatikus munkahengerek teljesen karbantartásmentesek. Gyárilag elláttuk a megfelelő kenéssel. * PZ Ø 500 max. 6 bar-ig VIGYÁZAT A nem megfelelően előkészített sűrített levegő okozta anyagi kár A nem megfelelően előkészített sűrített levegő a tolózár egyes alkatrészeinek károsodását okozza. Kizárólag megfelelően előkészített sűrített levegő használható, vagyis minden esetben kell legyen egy szűrőegység, ami a 40 um fölötti szennyeződést leválasztja. A sűrített levegő legyen száraz (nedvességmentes), és kerülni kell az agresszív közegeket. Ha egyszer olajozott sűrített levegőt használtak, már mindig csak olajozottat szabad használni. A LOHSE pneumatikus munkahengereket gyárilag hozzáállítják az adott típusú és méretű tolózárakhoz. 42/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

43 VIGYÁZAT A beállítás módosítása okozta anyagi kár A nem megfelelően elővégzett löketmódosítás a tolózár egyes alkatrészeinek károsodását okozza. A beállítás módosítását csak a MARTIN LOHSE GmbH-val történt egyeztetés után szabad elvégezni Pneumatikus munkahenger VC (kettős működésű) hengerfenék 2 hegerfedél 3 anya 4 állítócsavar 5 állítóanya 6 dugattyúrúd 7 NAMUR interfész a VDI/VDE 3845 szerint 8 hornyok a mágneskapcsolóhoz 7 A LOHSE VC pneumatikus munkahengerek kettős működésűek. A löketük zárási irányban az állítóanyával (5), nyitási irányban pedig az állítócsavarral (4) szabályozható. Kiviteli méretek: Ø A mágnesszelepek számára mindkét oldalon egy-egy T horony (5,5 mm) és C horony (3,2 mm) van a hengercsőbe építve Lökethossz: a tolózár típusához és méretéhez hangolva. 9 légcsatlakozás (kitolás) 10 légcsatlakozás (behúzás) NAMUR interfész: 9 10 Kezelési és szerelési útmutató 43/67 HU Változat Meghajtások

44 5.2.2 Pneumatikus munkahenger VM (kettős működésű) hengerfenék 2 hegerfedél 3 anya 4 állítócsavar 5 állítóanya 6 dugattyúrúd 7 légcsatlakozás (kitolás) 8 légcsatlakozás (behúzás) A LOHSE VM pneumatikus munkahengerek kettős működésűek. A löketük zárási irányban az állítóanyával (5), nyitási irányban pedig az állítócsavarral (4) szabályozható. Kiviteli méretek: Ø 300 Lökethossz: a tolózár típusához és méretéhez hangolva. 44/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

45 5.2.3 Pneumatikus munkahenger PZ (kettős működésű) hengerfenék 2 hegerfedél 3 anya 4 állítócsavar 5 dugattyúrúd villás fejjel 6 légcsatlakozás (kitolás) 7 légcsatlakozás (behúzás) 5 4 A LOHSE PZ pneumatikus munkahengereknek zárási irányban rögzített ütközőjük van - így elmarad az állítóanya - nyitási irányban pedig az állítócsavarral (4) szabályozható a löketük. Kiviteli méretek: Ø Lökethossz: a tolózár típusához és méretéhez hangolva Pneumatikus munkahenger VMV (kettős működésű) A LOHSE VMV pneumatikus munkahengereknek, állítható a lökethatárolása a teljes löket hosszában. VMV "ZÁR" - ütköző a zárási irányban VMV "NYIT" - ütköző a nyitási irányban Kezelési és szerelési útmutató 45/67 HU Változat Meghajtások

46 Pneumatikus munkahenger VMV "ZÁR" anya 2 állítócső 3 légcsatlakozás (kitolás) 4 légcsatlakozás (behúzás) 2 1 A löketállítás csak a tolózár teljesen nyitott állapotában lehetséges. 1 Lazítsa meg az anyát (1) 2 Állítsa be az állítócsövet (2). Forgassa az állítócsövet az óramutató járásával egyező irányban: a löket nő a tolózár zárási irányában. Forgassa az állítócsövet az óramutató járásával ellenkező irányban: a löket csökken a tolózár zárási irányában. Az Ø 200 méretű VMV munkahengerig egy fordulat a löket 1,5 mm-es állítását jelenti. Az Ø 230 méretű VMV munkahengertől egy fordulat a löket 2 mm-es állítását jelenti. 3 Húzza meg az anyát (1) 46/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

47 Pneumatikus munkahenger VMV "NYIT" 1 anya 2 állítócsavar 3 légcsatlakozás (kitolás) 4 légcsatlakozás (behúzás) A löketállítás csak a tolózár teljesen zárt állapotában lehetséges. 1 Lazítsa meg az anyát (1) 2 Állítsa be az állítócsavart (2). Forgatás az óramutató járásával egyező irányban: a löket csökken a tolózár nyitási irányában. Forgatás az óramutató járásával ellenkező irányban: a löket nő a tolózár nyitási irányában. Az Ø 100 méretű VMV munkahengernél egy fordulat a löket 2 mm-es állítását jelenti. Az Ø 125 méretű VMV munkahengertől egy fordulat a löket 3 mm-es állítását jelenti. 3 Húzza meg az anyát (1) Pneumatikus munkahenger VMF (egyszeres működésű) A LOHSE VMF egyszeres működésű pneumatikus munkahenger, amelyiket rugó ereje zárja ill. nyitja. A LOHSE VMF pneumatikus munkahengereket, biztonsági okokból, gyárilag leplombálják. Hiányzó vagy sérült plombával üzemeltetni tilos! Kiviteli méretek: Ø Lökethossz: a tolózár típusához és méretéhez hangolva. Kezelési és szerelési útmutató 47/67 HU Változat Meghajtások

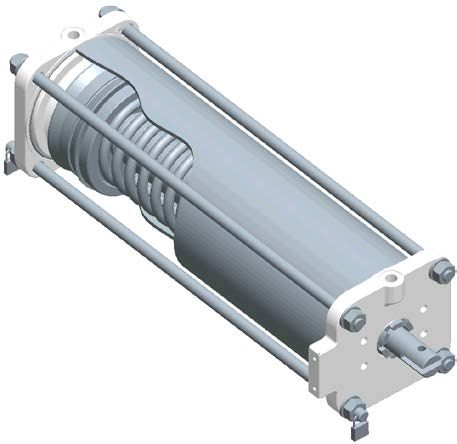

48 Pneumatikus munkahenger VMF "rugós zárású" Nyomásmentes állapotban a dugattyúrúd kitolódik Pneumatikus munkahenger VMF "rugós nyitású" Nyomásmentes állapotban a dugattyúrúd behúzódik. 48/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

49 5.2.6 Karbantartás VESZÉLY A nyomás alatt álló pneumatikus munkahenger okozta balesetveszély A nyomás alatt álló pneumatikus munkahengereknél fennáll a dugattyúrúd elmozdulása által okozott sérülés veszélye! A pneumatikus munkahengerek karbantartása és javítása előtt le kell választani a pneumatika vezetékeit. VESZÉLY A feszültség alatt álló nyomórugók okozta balesetveszély Szakszerűtlen leszerelés esetén fennáll az erős feszültség alatt álló nyomórugók okozta sérülés veszélye! A "rugós visszaállítású" pneumatikus munkahengereket csak betanított személyzet szerelheti le! Javítás után a húzórudat ismét le kell plombálni! Tartozék Többutas szelep Hangtompító Fojtószelep Levegőigény A kettős és egyszeres működésű pneumatikus munkahengerek (VM, PZ, VMV, VMF) lwevegoigényének kiszámítására szolgáló képlet. Q [Nl/löket] = 1,033 + P 1,033 x dugattyú felület [dm²] x löket [dm] P = üzemi nyomás [bar] Q = légmennyiség [normál liter / löket] Kezelési és szerelési útmutató 49/67 HU Változat Meghajtások

50 CNAP CBSP CDSP/CDSVP/CDSAP/CDSRP NÁ [mm] henger Ø [mm] löket [mm] Q [nl/löket] p=6 bar NÁ [mm] henger Ø [mm] löket [mm] Q [nl/löket] p=6 bar NÁ [mm] henger Ø [mm] löket [mm] Q [nl/löket] p=6 bar , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 CAWP NÁ [mm] henger Ø [mm] löket [mm] Q [nl/löket] p=6 bar , , ,4 TAP / TAQP NÁ [mm] henger Ø [mm] löket [mm] Q [nl/löket] p=6 bar , , , ,5 5, , , , , , , , , , , , , , , , , , , ,4 50/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

51 RQSP / NAQP AEQP TREP NÁ [mm] henger Ø [mm] löket [mm] Q [nl/löket] p=6 bar ,5 NÁ [mm] henger Ø [mm] löket [mm] Q [nl/löket] p=6 bar NÁ [mm] henger Ø [mm] löket [mm] Q [nl/löket] p=6 bar , , ,6 6, , , ,5 14, , , ,4 17, , , ,3 33, , , , ,1 99, , , ,8 124, , ,6 149, Záróerő Henger Ø [mm] Üzemi nyomás 6 [bar] (60 N/cm²) 100 4,7 kn 125 7,4 kn 145 9,9 kn ,1 kn ,4 kn ,9 kn ,9 kn ,4 kn ,4 kn ,8 kn Légcsatlakozás Henger Ø [mm] Légcsatlakozás Vezeték belső ø min. Nyomás min. Nyomás max. 100 G 1 / 8" 4 mm 5 bar 7 bar 125 G 1 / 4" 7 mm 5 bar 7 bar 145 G 1 / 4" 7 mm 5 bar 7 bar 160 G 1 / 4" 7 mm 5 bar 7 bar 175 G 1 / 2" 11 mm 5 bar 7 bar 200 G 1 / 2" 11 mm 5 bar 7 bar 230 G 1 / 2" 11 mm 5 bar 7 bar 300 G 1 / 2" 11 mm 5 bar 7 bar 400 G 3 / 4" 20 mm 5 bar 7 bar 500 G 3 / 4" 20 mm 5 bar 7 bar Kezelési és szerelési útmutató 51/67 HU Változat Meghajtások

52 5.3 Nyomókaros meghajtás Felépítés 1 nyomókaros ház 2 szállító fogantyú 3 szállítórúd 4 karszorító csavar Működés A szállító fogantyú fel ill. lenyomásával lehet a tolózárat lépésenként nyitni ill. zárni. A nyomókart a működtetés után a karszorító csavarral rögzíteni kell (nem önzáró). A nyomókaros meghajtást a tolózáron 45 -os lépésekben el lehet forgatni Karbantartás Szennyeződés esetén megfelelő tisztítószerekkel tisztítsa meg a szállítórudat. 52/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

53 5.4 Elektromos állítómű Alapvetően az összes kereskedelemben kapható állítómű használható. A következő táblázatban levő műszaki adatok az AUMA termékeire vonatkoznak. Csomagolási okokból az orsó csövét külön szállítjuk, azt üzembehelyezéskor kell a meghajtásra szerelni. VIGYÁZAT Az elektromos állítómű beállításai A hibásan beállított út- és nyomatékkapcsoló károsítja a tolózárat. A beállításokat a gyártók kezelési útmutatói és az alábbi táblázat alapján kell elvégezni Elektromos állítóművek a következő típusokhoz: CNA, CNAA, CNA-Bi, CGNA NÁ Meghajtás típus (AUMA) nyitás Nyomaték Állítás idő Teljesítmény zárás 50 SA 07.2 A45 30 Nm 20 Nm 17,3 sec 0,18 kw 65 SA 07.2 A45 30 Nm 20 Nm 24,4 sec 0,18 kw 80 SA 07.2 A45 30 Nm 20 Nm 29,7 sec 0,18 kw 100 SA 07.6 A45 30 Nm 20 Nm 28,3 sec 0,37 kw 125 SA 07.6 A45 40 Nm 30 Nm 35,2 sec 0,37 kw 150 SA 07.6 A45 40 Nm 30 Nm 41,6 sec 0,37 kw 200 SA 10.2 A45 80 Nm 60 Nm 46,7 sec 0,75 kw 250 SA 10.2 A45 80 Nm 60 Nm 57,8 sec 0,75 kw 300 SA 10.2 A45 80 Nm 60 Nm 68,9 sec 0,75 kw 350 SA 10.2 A Nm 80 Nm 78,0 sec 0,75 kw Kezelési és szerelési útmutató 53/67 HU Változat Meghajtások

54 NÁ Meghajtás típus (AUMA) nyitás Nyomaték Állítás idő Teljesítmény zárás 400 SA 10.2 A Nm 80 Nm 90,0 sec 0,75 kw 450 SA 10.2 A Nm 80 Nm 101,0 sec 0,75 kw 500 SA 14.2 A Nm 200 Nm 112,0 sec 1,50 kw 600 SA 14.2 A Nm 200 Nm 83,0 sec 3,00 kw 700 SA 14.6 A Nm 400 Nm 97,0 sec 5,50 kw 800 SA 14.6 A Nm 400 Nm 110,0 sec 5,50 kw 900 SA 16.2 A Nm 600 Nm 108,4 sec 7,50 kw 1000 SA 16.2 A Nm 600 Nm 120,8 sec 7,50 kw 1400 SA 25.1 A Nm 1400 Nm 136,2 sec 15 kw Elektromos állítómű a következő típushoz: CAW NÁ Meghajtás típus (AUMA) nyitás Nyomaték Állítás idő Teljesítmény zárás 50 SA 07.2 A45 30 Nm 20 Nm 17,3 sec 0,18 kw 65 SA 07.2 A45 30 Nm 20 Nm 22,4 sec 0,18 kw 80 SA 07.2 A45 30 Nm 20 Nm 27,3 sec 0,18 kw 100 SA 07.6 A45 30 Nm 20 Nm 26,4 sec 0,37 kw 125 SA 07.6 A45 40 Nm 30 Nm 33,1 sec 0,37 kw 150 SA 07.6 A45 40 Nm 30 Nm 39,7 sec 0,37 kw 200 SA 10.2 A45 80 Nm 60 Nm 44,8 sec 0,75 kw 250 SA 10.2 A45 80 Nm 60 Nm 56,0 sec 0,75 kw 300 SA 10.2 A45 80 Nm 60 Nm 67,1 sec 0,75 kw 350 SA 10.2 A Nm 80 Nm 78,2 sec 0,75 kw 400 SA 10.2 A Nm 80 Nm 89,3 sec 0,75 kw 450 SA 10.2 A Nm 80 Nm 100,4 sec 0,75 kw 500 SA 14.2 A Nm 200 Nm 111,6 sec 1,50 kw 600 SA 14.2 A Nm 200 Nm 81,9 sec 3,00 kw 700 SA 14.6 A Nm 400 Nm 99,5 sec 5,50 kw 800 SA 14.6 A Nm 400 Nm 109,1 sec 5,50 kw 900 SA 16.2 A Nm 600 Nm 107,6 sec 7,50 kw 1000 SA 16.2 A Nm 600 Nm 119,5 sec 7,50 kw Elektromos állítóművek a következő típusokhoz: CBS, CBSA, CGBS (3- ill. 5-szögű blende) NÁ Meghajtás típus (AUMA) Nyomaték Állítás idő Teljesítmény nyitás zárás 3-szögű 5-szögű 50 SA 07.2 A11 30 Nm 20 Nm 55,9 sec 66,8 sec 0,045 kw 65 SA 07.2 A11 30 Nm 20 Nm 70,9 sec 84,5 sec 0,045 kw 80 SA 07.2 A11 30 Nm 20 Nm 85,9 sec 103,6 sec 0,045 kw 100 SA 07.6 A11 30 Nm 20 Nm 85,0 sec 102,5 sec 0,09 kw 125 SA 07.6 A11 40 Nm 30 Nm 105,8 sec 126,5 sec 0,09 kw 150 SA 07.6 A11 40 Nm 30 Nm 127,6 sec 151,6 sec 0,09 kw 54/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

55 NÁ Meghajtás típus (AUMA) Nyomaték Állítás idő Teljesítmény nyitás zárás 3-szögű 5-szögű 200 SA 10.2 A11 80 Nm 60 Nm 113,1 sec 167,3 sec 0,18 kw 250 SA 10.2 A11 80 Nm 60 Nm 173,6 sec 208,2 sec 0,18 kw 300 SA 10.2 A11 80 Nm 60 Nm 207,3 sec 249,1 sec 0,18 kw 350 SA 10.2 A Nm 80 Nm 166,3 sec 200,0 sec 0,37 kw 400 SA 10.2 A Nm 80 Nm 189,4 sec 228,2 sec 0,37 kw 450 SA 10.2 A Nm 80 Nm 213,1 sec 256,3 sec 0,37 kw 500 SA 14.2 A Nm 150 Nm 236,3 sec 284,4 sec 0,75 kw 600 SA 14.2 A Nm 150 Nm 183,1 sec 212,7 sec 0,75 kw 700 SA 14.6 A Nm 300 Nm 208,4 sec 250,5 sec 1,50 kw 800 SA 14.6 A Nm 300 Nm 235,8 sec 283,6 sec 1,50 kw Elektromos állítóművek a következő típusokhoz: CDS, CDSV, CDSA, CDSR, CDSQ, CGDS NÁ Meghajtás típus (AUMA) nyitás Nyomaték Állítás idő Teljesítmény zárás 50 SA 07.6 A45 30 Nm 20 Nm 19,3 sec 0,37 kw 65 SA 07.6 A45 30 Nm 20 Nm 24,3 sec 0,37 kw 80 SA 07.6 A45 30 Nm 20 Nm 29,3 sec 0,37 kw 100 SA 07.6 A45 30 Nm 20 Nm 29,1 sec 0,37 kw 125 SA 07.6 A45 40 Nm 30 Nm 35,7 sec 0,37 kw 150 SA 07.6 A45 40 Nm 30 Nm 42,4 sec 0,37 kw 200 SA 10.2 A45 80 Nm 60 Nm 45,0 sec 0,75 kw 250 SA 10.2 A45 80 Nm 60 Nm 56,4 sec 0,75 kw 300 SA 10.2 A45 80 Nm 60 Nm 68,9 sec 0,75 kw 350 SA 14.2 A Nm 80 Nm 78,4 sec 1,50 kw 400 SA 14.2 A Nm 80 Nm 89,8 sec 1,50 kw 450 SA 14.2 A Nm 80 Nm 100,9 sec 1,50 kw 500 SA 14.6 A Nm 200 Nm 112,2 sec 3,00 kw 600 SA 14.6 A Nm 200 Nm 83,0 sec 5,50 kw 700 SA 14.6 A Nm 400 Nm 96,6 sec 5,50 kw 800 SA 14.6 A Nm 400 Nm 110,2 sec 5,50 kw 900 SA 16.2 A Nm 600 Nm 108,4 sec 7,50 kw 1000 SA 16.2 A Nm 600 Nm 120,8 sec 7,50 kw Az állítómű kezelési útmutatója A mindenkori gyártók kezelési útmutatóját vegye figyelembe Karbantartás Az orsót meg kell tisztítani és az alkalmazási területnek megfelelő kenőanyaggal, 30 naponta meg kell kenni. Kezelési és szerelési útmutató 55/67 HU Változat Meghajtások

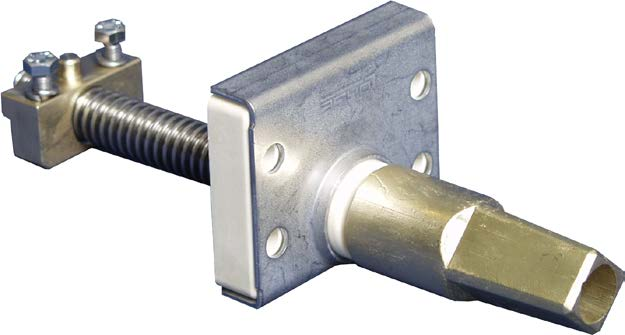

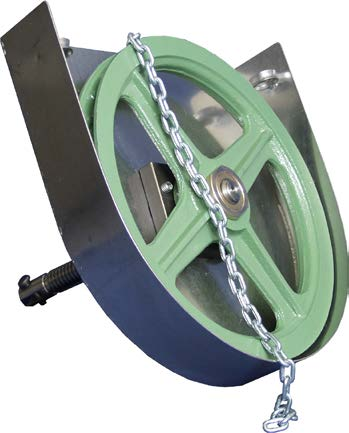

56 5.4.7 Figyelmeztetés A MARTIN LOHSE GmbH által szállított meghajtásokat gyárilag beállították. 5.5 Lánckerekes hajtás 1 Lánckerék (köracél láncokhoz, a DIN 766 A szerint) 2 orsó anya 3 védőfelszerelés 4 Kengyellap a lánckerék és a védőfelszerelés tolózár kengyelre történő rögzítéséhez és csapágyazásához 5 emelkedő orsó Lánckerekes meghajtások minden típushoz Névleges átmérő NÁ Lánckerék Ø mm mm mm mm mm mm mm mm mm mm mm A láncvezetés beállítása Szereléskor a láncvezetés beállítása a tolózár beépítési helyzetéhez az alábbi lépések szerint történik: 56/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

57 5.5.2 Működés lazítsa meg a rögzítőcsavarokat a kengyellapon, a tolózár kengyelén elforgatva állítsa a kívánt helyzetbe a védőfelszerelést a láncvezetővel, húzza meg a rögzítőcsavarokat. Forgási irány az óramutató járásával egyező: tolózár "ZÁR" Forgási irány az óramutató járásával ellenkező: tolózár "NYIT" Karbantartás Az orsót meg kell tisztítani és az alkalmazási területnek megfelelő kenőanyaggal, 30 naponta meg kell kenni. 5.6 Kúpkerekes hajtás Alapvetően az összes kereskedelemben kapható kúpkerekes hajtás használható. A következő táblázatban levő műszaki adatok az AUMA termékeire vonatkoznak. Csomagolási okokból az orsó csövét külön szállítjuk, azt üzembehelyezéskor kell a hajtásra szerelni. Kúpkerekes hajtások az összes tolózár típusra Névleges átmérő NÁ Kúpkerekes hajtás típus (AUMA) Kézikerék Ø GK mm GK mm GK mm GK mm Műszaki adatok A 10.2 és 14.2 kúpkerekes hajtás típusok 1-fokozatú hajtóművek Kezelési és szerelési útmutató 57/67 HU Változat Meghajtások

58 Áttételi viszonyuk i = 2:1 max. nyomaték: GK 10.2 : 120 Nm GK 14.2 : 250 Nm GK 14.6 : 500 Nm Működés A működtetése kézikerékkel történik. Forgási irány az óramutató járásával egyező: tolózár "ZÁR" Forgási irány az óramutató járásával ellenkező: tolózár "NYIT" Karbantartás Az orsót meg kell tisztítani és az alkalmazási területnek megfelelő kenőanyaggal, 30 naponta meg kell kenni. 5.7 Négyszögtengelyű hajtás 1 Kengyellap a négyszögtengelyes csatlakozó tolózár kengyelre történő rögzítéséhez és csapágyazásához 2 Négyszögtengelyes csatlakozó DIN 3223 C 3 nem emelkedő orsó 4 orsó anya Működés A négyszögtengelyes hajtást DIN 3223 "C" szerinti szerelvénykulccsal lehet működtetni. Forgási irány az óramutató járásával egyező: tolózár "ZÁR" Forgási irány az óramutató járásával ellenkező: tolózár "NYIT" Karbantartás Az orsót meg kell tisztítani és az alkalmazási területnek megfelelő kenőanyaggal, 30 naponta meg kell kenni. 58/67 Kezelési és szerelési útmutató Meghajtások HU Változat 2.0.4

59 5.8 Hidraulikus munkahenger Alapvetően az összes kereskedelemben kapható hidraulikus munkahenger használható. A műszaki adatokat azok gyártójának kezelési útmutatójából vegye figyelembe A hidraulikus munkahenger kezelési útmutatója A hidraulikus munkahenger mindenkori gyártójának kezelési útmutatóját vegye figyelembe Karbantartás A gyártó előírása szerint Figyelmeztetés A MARTIN LOHSE GmbH által szállított hidraulikus munkahengereket gyárilag beállították az adott tolózár típushoz.. Kezelési és szerelési útmutató 59/67 HU Változat Meghajtások

60 6 Hibakeresés és -elhárítás Probléma Lehetséges ok Megoldás tömörtelenség kifelé, a tömszelencénél tömörtelenség átfolyásirányban tömörtelenség a karimás kötésnél nehezen zárható vagy nyitható nem tömít a tömszelence hibás a tömszelence valami beszorult a ház és a tolólap közé hibás az átfolyásirányú tömítés pneumatikusan működtetett elektromosan működtetett hibás a löket beállítása hibás a végálláskapcsoló beállítása szerelés közben megfeszült a tolózár hibás a karima tömítése hiányzik a karima tömítése eldugult a tolózár vagy elszennyeződött a tolólap túl erősen meghúzták a karima csavarjait túl hosszúak a karima csavarjai kézzel működtetett pneumatikusan működtetett elszennyeződött az orsó nem elegendő az üzemi nyomás elszennyeződött a vezérlőszelep hibás vezetékcsatlakozók hibás a komplett dugattyú húzza meg a tömszelencét, zsírozza be a tolólapot cserélje ki a tömítést, tisztítsa meg és zsírozza be a tolólapot Kissé nyissa ki a tolózárat, távolítsa el ami beszorult és ismét zárja be szerelje ki a tolózárat és cseréje ki a tömítést ellenőrizze a löketet és ha kell, állítsa be ellenőrizze a löketet, ha kell, állítsa be az útfüggő végálláskapcsolót (a beállítást a gyártó adatai alapján végezze) lazítsa meg a karima csavarjait és az útmutatónak megfelelően szerelje össze szerelje ki a tolózárat és cseréje ki a karima tömítését szereljen be karima tömítést szerelje ki a tolózárat, tisztítsa meg és zsírozza be a tolólapot lazítsa meg a karima csavarjait, különösen az átmenő csavarokat szerelje ki a menetes furatok csavarjait, ellenőrizze a hosszukat és ha kell cserélje másikra, lásd a tolózárra akasztott kártyán a "menetmélység" adatot ellenőrizze az orsót, ha kell tisztítsa meg és zsírozza be ellenőrizze az üzemi nyomást, ha kell emelje meg tisztítsa meg a vezérlőszelepet ellenőrizze a vezetékeket, ha kell cserélje ki szerelje és cserélje ki a komplett dugattyút, egyúttal cserélje a henger tömítéseit és zsírozza is be 60/67 Kezelési és szerelési útmutató Hibakeresés és -elhárítás HU Változat 2.0.4

61 Probléma Lehetséges ok Megoldás nem mozog a tolólap túl hosszúak a karima csavarjai kimosódott a kenés kézzel működtetett pneumatikusan működtetett elektromosan működtetett hibás a hajtóelem nincs levegőnyomás feszültségmentes a vezérlőszelep a vezérlőszelep eldugult vagy hibás hibás a hengertömítés eltört a dugattyúrúd és a tolólap összekötője Elektromos állítómű végálláskapcsoló meghajtás / orsó szerelje ki a menetes furatok csavarjait, ellenőrizze a hosszukat és ha kell cserélje másikra, lásd a tolózárra akasztott kártyán a "menetmélység" adatot tisztítsa és kenje meg ellenőrizze az orsót, ha kell, cserélje a hibás alkatrészeket ellenőrizze a működtető levegőt ellenőrizze a vezérlőszelep áramellátását ellenőrizze a vezérlőszelep dugulását és hibátlanságát, ha kell tisztítsa vagy cserélje ki ellenőrizze a tömítéseket, ha kell cserélje ki ellenőrizze a csapszeget, ha kell cserélje ki ellenőrizze, hogy van-e áram ellenőrizze az elektromos állítómű működőképességét ellenőrizze a végálláskapcsoló hibátlanságát, beállítását, ha kell állítsa utána vagy cserélje ki (a beállítást ill. cserét a gyártó adatai alapján végezze) ellenőrizze, hogy a meghajtás vagy az orsó szárazon futott-e vagy hibás, ha kell kenje meg vagy cserélje ki (a beállítást ill. cserét a gyártó adatai alapján végezze) Kezelési és szerelési útmutató 61/67 HU Változat Hibakeresés és -elhárítás

62 7 Szállítás és tárolás VESZÉLY Súlyos tárgyak okozta balesetveszély Vegye figyelembe a tolózár súlyát. Használjon megfelelő szállítóeszközt. VESZÉLY A felboruló tolózár okozta balesetveszély Vegye figyelembe a tolózár nagyságát. Mindig használjon megfelelő szállítóeszközt és biztosítsa a tolózárat felborulás és leesés ellen. VESZÉLY Lengő teher okozta balesetveszély A tolózár szállítása és mozgatása közben vegye figyelembe annak súlyát. Ne lépjen be a lengő teher alá. Viselje az egyéni védőfelszerelést. amelynek részei: védősisak védőcipő védőkesztyű 62/67 Kezelési és szerelési útmutató Szállítás és tárolás HU Változat 2.0.4

63 7.1 A megfelelő szállító- és rögzítőeszközök A tolózár szállítása közben mindig vegye figyelembe annak súlyát. A tolózárat mindig megfelelő eszközzel szállítsa. Tolózár [NÁ] A szállító- / rögzítőeszközök teherbírása [kg] <= <= > A tolózár nagyságát lásd a méretlapon. 7.2 Szállítás A beérkező LOHSE tolózárat vizsgálja át az esetleges szállítási sérülések megállapítására. VIGYÁZAT A szerelvény sérülése Szállításkor a tolózárat ne az állítóműnél fogva emelje meg. A megfelelő rögzítőeszközt kizárólag a tolózár házának erre szolgáló pontjaihoz rögzítse. Emeléshez a tolózár legyen kiegyensúlyozva (vegye figyelembe a súlypontját). Kezelési és szerelési útmutató 63/67 HU Változat Szállítás és tárolás

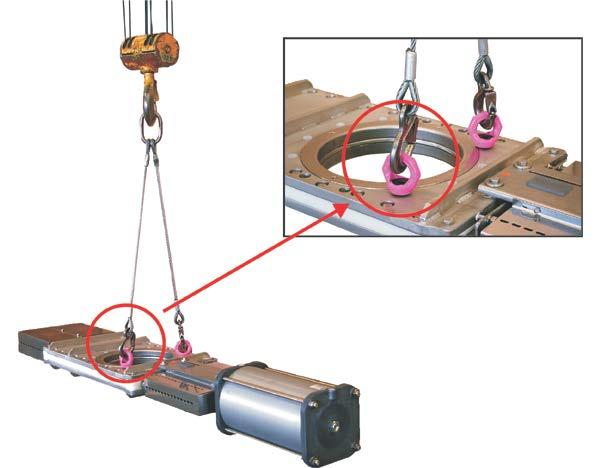

64 Az alábbi ábrák példákat mutatnak be a különféle pontokra. Rögzítési pont a házon Rögzítési pont a karimás csatlakozón, emelőszemekkel 64/67 Kezelési és szerelési útmutató Szállítás és tárolás HU Változat 2.0.4
