1 TELEPÍTÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ T 211, T 2 ÉS T 21 VEGYIPARI PILLANGÓSZELEPEKHEZ TKÚ 9.2

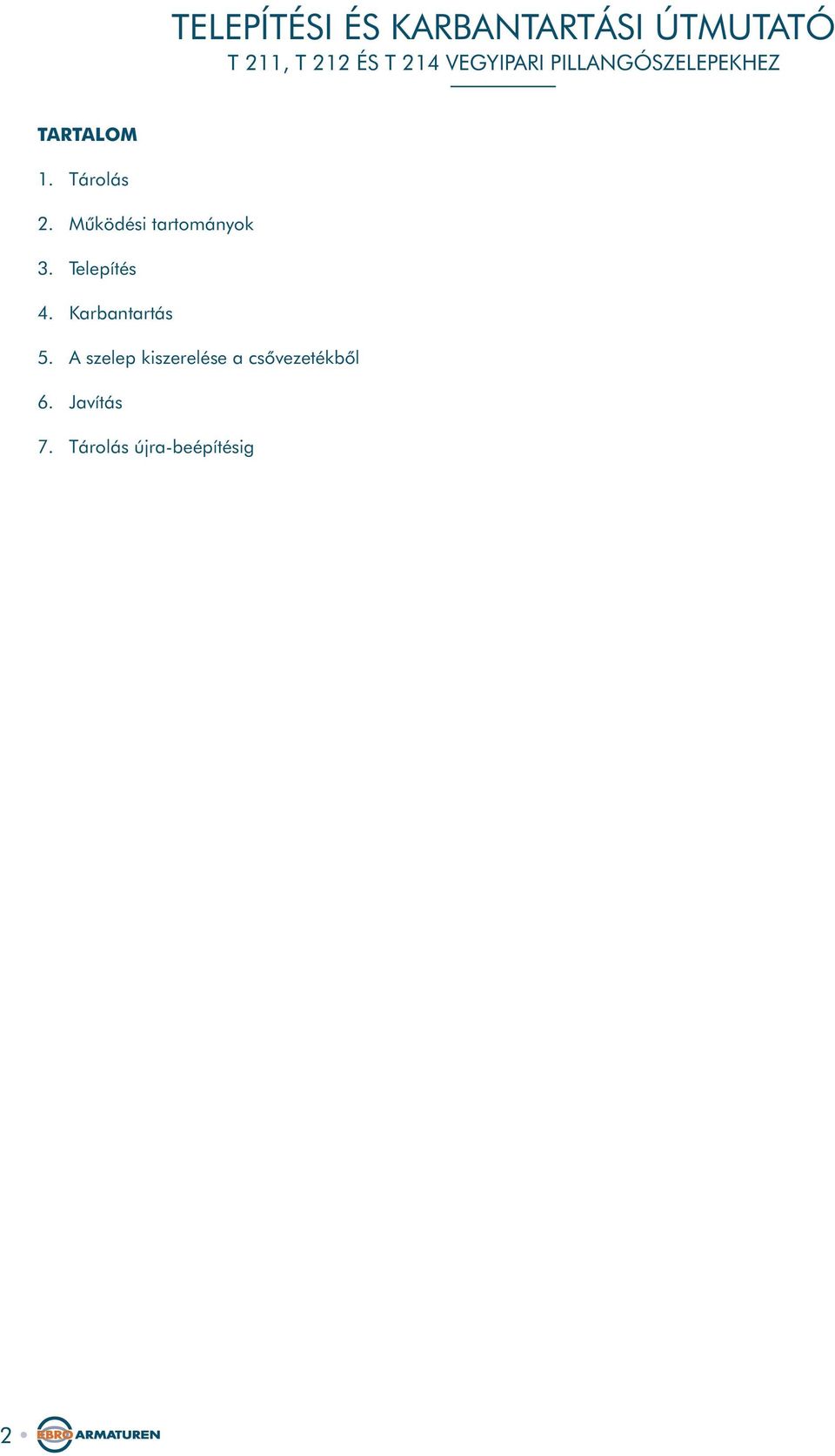

2 TARTALOM 1. Tárolás 2. Mûködési tartományok 3. Telepítés. Karbantartás 5. A szelep kiszerelése a csõvezetékbõl 6. Javítás 7. Tárolás újra-beépítésig 2

3 1. Tárolás TÁROLÁS: A PTFE pillangószelepek kiszállítása kissé nyitott szeleptányér-állással történik. A beépítésig ebben az állásban kell tárolni a szelep védelme érdekében. CSOMAGOLÁS: Közvetlenül a beépítésig tárolja a szelepeket az eredeti csomagolásban. Az érzékeny PTFE-felületeket meg kell védeni. Minden szükséges információ megtalálható a csomagoláson lévõ jelölõ lapon. 2. Mûködési tartományok Lásd a 2.1, 2.2 és 2.3 típus-ismertetõket is az EBRO ARMATUREN katalógusban. A "fül típusú" (L-jelû) vezetékvégi telepítésre vonatkozó korlátozások a szelep anyagával kapcsolatosak. Ezek a korlátozások adott esetben még tovább fokozandók veszélyes vagy problematikus termékek kezelése esetén. 2.1 Szilikon elasztomer betétekkel: BEÉPÍTÉS KARIMÁK KÖZÉ (W = OSTYA-TíPUS): VEZETÉKVÉGI BEÉPÍTÉS (L = FüL-TíPUS): T211, T2 és T21 sorozat, méret 2"-", NÁ T21sorozat, méret 2"-6", NÁ TS (W) 300 F / 150 C, PS (W) 15 psi / 10 bar TS (L) 2 F /0 C PS ( L ) 7 psi / 6 bar T2 sorozat, méret 1"-2", NÁ T21 sorozat, méret "-", NÁ TS(W)2 F/ 0 C, PS ( L ) 7 psi / 6 bar TS ( L ) 2 F/0 C, PS ( L ) 5 psi / bar T2 sorozat, méret 1"-2", NÁ TS (L) 2 F / 0 C, PS ( L ) 3.5 psi I 3 bar PS = rendszernyomás, a szeleptányérra ható maximális nyomáskülönbség TS = a kapcsolódó rendszer-hõmérséklet VÁKUUMOS ALKALMAZÁS CSAK KARIMÁK KÖZÖTTI BEÉPÍTÉS ESETÉN: Méret 2"-tól "-ig / NÁ 50 - NÁ millibar (100 Pa) abszolút nyomásig, -10 C - +0 C (1 F - 3 F) 2.2 EPDM elasztomer betétekkel: PS max. 10 bar / 15 psi, a rendszer-hõmérséklettõl és a beépítési körülményektõl függõen. TS max. -10 C - +0 C /1 F - 2 F, a rendszer-hõmérséklettõl és a beépítési körülményektõl függõen. 2.3 Viton elasztomer betétekkel: PS max. 10 bar / 75 psi, a rendszer-hõmérséklettõl és a beépítési körülményektõl függõen. TS max C / 23 F F, a rendszer-hõmérséklettõl és a beépítési körülményektõl függõen. 3. Telepítés CSATLAKOZÓ KARIMÁK: A T211, T2 és T21 sorozatú szelepek ANSI B.5, Class 150 lbs. szerinti és DIN 2526, A-E alak, PN 10/ szerinti, sík vagy domború felületû karimák közé történõ beépítésre szolgálnak. Más szabványok szerinti karimák is választhatók, amennyiben a szeleptányért nem korlátozzák mozgásában. A gallérnál kellõ tömítést kell elérni. Szükség esetén távtartó gyûrûket kell alkalmazni. Z-MÉRET: 1. táblázat, be kell tartani különösen mûanyag csövek alkalmazása esetén. A csõ ill. karima belsõ átmérõjének legalább az 1. táblázatban megadottnak kell lennie. Kerülendõ a csõ ill. a karima érintkezése a szeleptányérral, hogy megelõzzük a tömítési felület sérülését és a szeleptányér-bevonat esetleges sérülését. 3

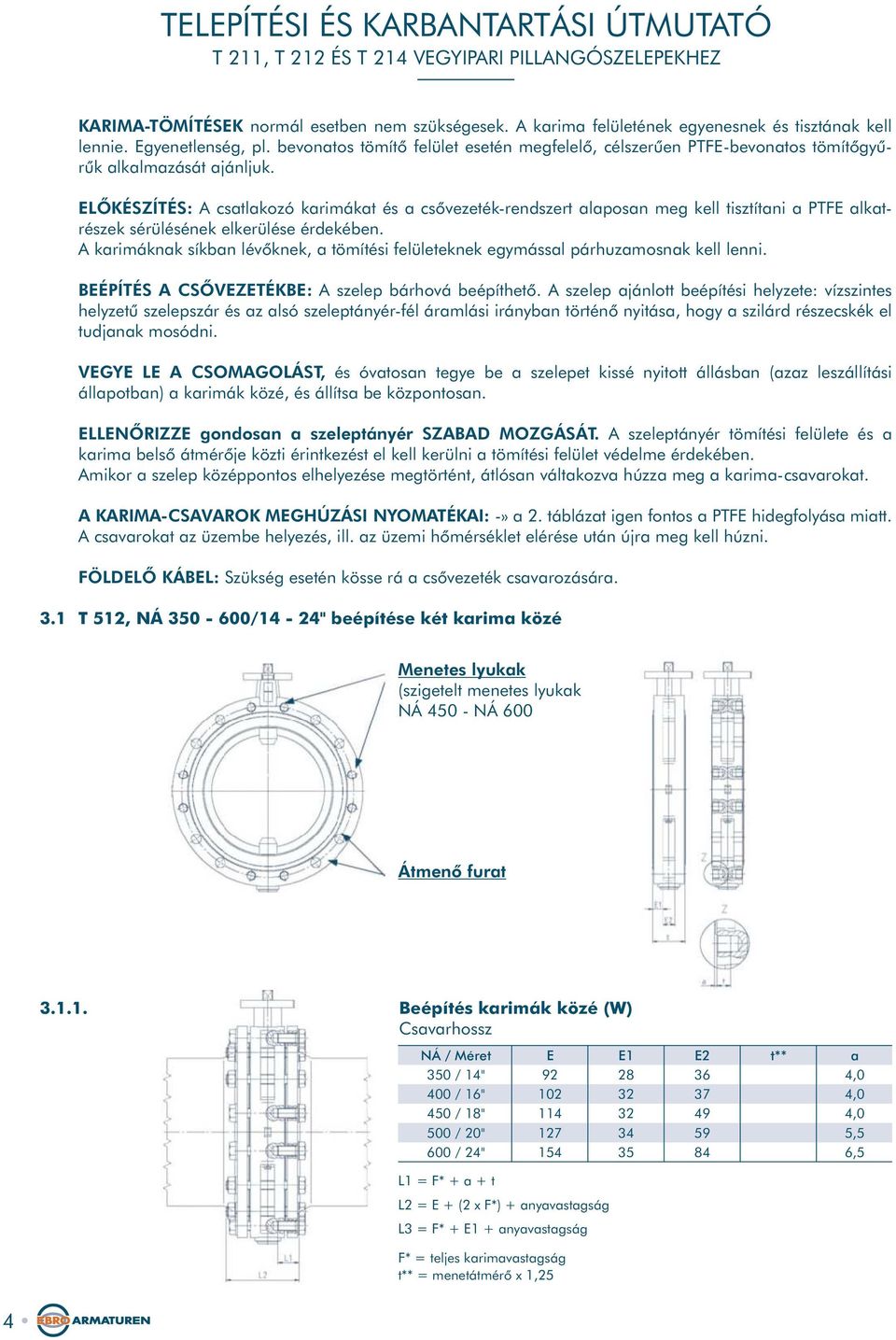

4 KARIMA-TÖMÍTÉSEK normál esetben nem szükségesek. A karima felületének egyenesnek és tisztának kell lennie. Egyenetlenség, pl. bevonatos tömítõ felület esetén megfelelõ, célszerûen PTFE-bevonatos tömítõgyûrûk alkalmazását ajánljuk. ELÕKÉSZÍTÉS: A csatlakozó karimákat és a csõvezeték-rendszert alaposan meg kell tisztítani a PTFE alkatrészek sérülésének elkerülése érdekében. A karimáknak síkban lévõknek, a tömítési felületeknek egymással párhuzamosnak kell lenni. BEÉPÍTÉS A CSÕVEZETÉKBE: A szelep bárhová beépíthetõ. A szelep ajánlott beépítési helyzete: vízszintes helyzetû szelepszár és az alsó szeleptányér-fél áramlási irányban történõ nyitása, hogy a szilárd részecskék el tudjanak mosódni. VEGYE LE A CSOMAGOLÁST, és óvatosan tegye be a szelepet kissé nyitott állásban (azaz leszállítási állapotban) a karimák közé, és állítsa be központosan. ELLENÕRIZZE gondosan a szeleptányér SZABAD MOZGÁSÁT. A szeleptányér tömítési felülete és a karima belsõ átmérõje közti érintkezést el kell kerülni a tömítési felület védelme érdekében. Amikor a szelep középpontos elhelyezése megtörtént, átlósan váltakozva húzza meg a karima-csavarokat. A KARIMA-CSAVAROK MEGHÚZÁSI NYOMATÉKAI: -» a 2. táblázat igen fontos a PTFE hidegfolyása miatt. A csavarokat az üzembe helyezés, ill. az üzemi hõmérséklet elérése után újra meg kell húzni. FÖLDELÕ KÁBEL: Szükség esetén kösse rá a csõvezeték csavarozására. 3.1 T 5, NÁ /1-2" beépítése két karima közé Menetes lyukak (szigetelt menetes lyukak NÁ 50 - NÁ 600 Átmenõ furat Beépítés karimák közé (W) Csavarhossz NÁ / Méret 350 / 1" 00 / " 50 / 1" 500 / " 600 / 2" E E E t** a,0,0,0 5,5 6,5 L1 = F* + a + t L2 = E + (2 x F*) + anyavastagság L3 = F* + E1 + anyavastagság F* = teljes karimavastagság t** = menetátmérõ x 1,25

5 Csõ az egyik végén eltávolítva szelep-beépítés csõ végén (L) Menetes lyukak (szigetelt menetes lyukak NÁ 50 - NÁ 600 A CSATLAKOZÓ CSÕ SZÜKSÉGES D BELSÕ ÁTMÉRÕJE ÉS A Z-MÉRET 1. TÁBLÁZAT NÁ / Méret [mm / inch] 50 / 2 65 / 2 0 / / 5 / / 6 0 / 250 / / 350 / 1 00 / 50 / / 600 / 2 Z- Méret [mm] A csatlakozó csõ karima szükséges belsõ átmérõje D [in] A szelepet soha nem szabad beépíteni túl kis belsõ átmérõjû karimák közé. A karima belsõ átmérõjének legalább az 1. táblázatban megadottat el kell érnie. Távtartó gyûrûket kell alkalmazni, ha a belsõ átmérõ kisebb az 1. táblázatban megadottnál. Ez megakadályozza a szeleptányér tömítési felületének és a tányér bevonatának sérülését. AJÁNLOTT KARIMA MEGHÚZÁSI NYOMATÉKOK (MA = Nm) a karima-csavarokhoz: A megadott értékek betartása biztosítja a szelep megbízható mûködését. A PTFE hidegfolyásra hajlamos anyag. A csavarokat újra meg kell húzni az üzemi hõmérséklet elérését követõen. 2. TÁBLÁZAT NÁ / Méret [mm / inch] 50 / 2" 65 / 2½" 0 / 3" 100 / " 5 / 5" 150 / 6" 0 / " 250 / 10" 300 / " 350 / 1" 00 / " 50 / 1" 500 / " 600 / 2" Csavarméret [mm] M M M M M2 M2 M2 M27 MA = Nm x 0,7376 = lb. ft DIN-karima PN10 Csavarok száma Mint a DIN PN MA [Nm] DIN-karima PN Csavarok száma MA [Nm] Csavarméret [mm] M M M M M M M M2 M2 M2 M27 M27 M30 M33 Csavarméret [UNC] 5/" 5/" 5/" 5/" 3/" 3/" 3/" 7/" 7/" 1" 1" 11/" 11/" 11/" ANSI karima Class150 Csavarok száma MA [Nm]

6 NÁ / Méret [mm / hüvelyk] 50 / 2" 65 / 2½" 0 / 3" 100 / " 5 / 5" 150 / 6" 0 / " 250 / 10" 300 / " 350 / 1" 00 / " 50 / 1" 500 / " 600 / 2" 3. TÁBLÁZAT NYOMATÉKOK Elszakadási nyomaték [Nm] Max. nyomaték a szelepszárra* 1.62 (F51) [Nm] Kv-érték bevonatos szeleptányérnál TÁBLÁZAT KV-ÉRTÉKEK Kv-érték fém szeleptányérnál * négyzethüvelyk ISO 5211 szerint Kv (m3/h) 90 -os nyitott állásnál Cv (US gpm) = Kv* 1, T 211 [kg] 2, 3,,5 5,9,1 9, TÁBLÁZAT TÖMEGEK T 21 [kg] 3,,5 6,2 9,7 13, T 2 [kg] Karbantartás Az EBRO T 211 és T 21 pillangószelep karbantartás-mentes. A karima-csavarokat újra meg kell húzni az üzembe helyezést követõen. Ennek oka a PTFE hidegfolyási tulajdonsága, különösen magasabb hõmérsékletek mellett. 5. A szelep kiszerelése a csõvezetékbõl ELLENÕRIZZE LE, HOGY A VEZETÉK LE VAN FÚVATVA, A NYOMÁS ALÓL MENTESÍTVE ÉS A RENDSZER TELJESEN LE VAN ÜRÍTVE. Zárja le teljesen a szelepet és távolítsa el a karima-csavarokat. Nyomja szét a karimákat és óvatosan vegye ki a szelepet. Tárolja a szelepet kellõen védetten és ügyeljen a PTFE tömítési felületekre. 6. Javítás A teflonbevonatos pillangószelepek javítása különleges szakértelmet igényel. Azt ajánljuk, hogy a sérült szelepet küldje be javításra az EBRO ARMATUREN céghez. Szíveskedjék az EBRO ARMATUREN képviselõjéhez fordulni, vagy küldje el a szennyezéstõl mentesített, megtisztított szelepet a következõ címre: EBRO-ARMATUREN Gebr. Bröer GmbH SERVICE DEPT. Karlstraße 5135 Hagen NÉMETORSZÁG Amennyiben maga akarja elvégezni a karbantartási munkákat, a komplett borítás teljes cseréjét javasoljuk, amennyiben a bevonaton mechanikai sérülés történt. Ha nem készletez tartalék-alkatrészeket, szíveskedjék tudatni velünk a típustáblán megtalálható alábbi adatokat: Típus...Megb. Nr...Méret ( NÁ )...és Szeleptányér anyaga 6

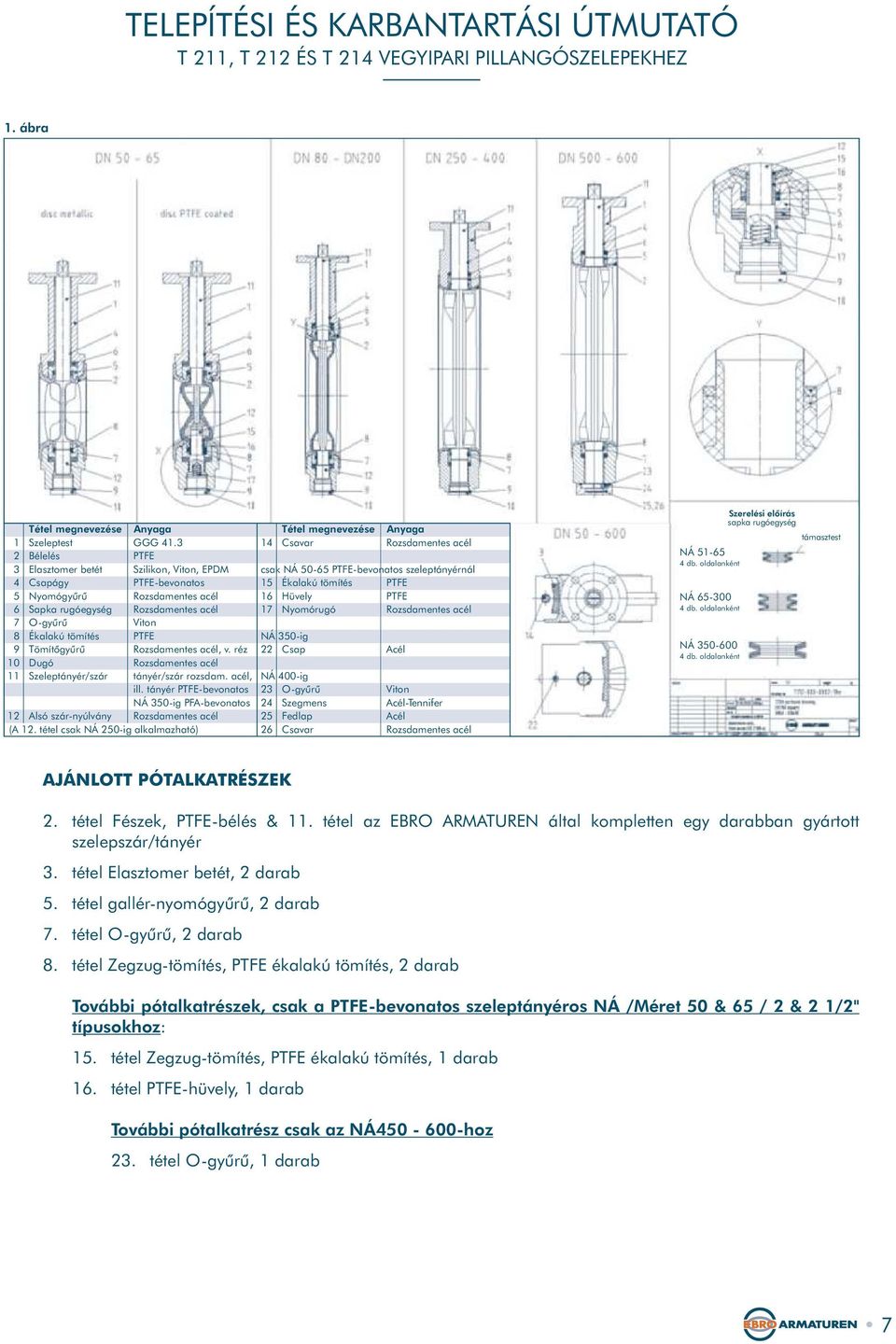

7 1. ábra Tétel megnevezése Szeleptest Bélelés Elasztomer betét Csapágy Nyomógyûrû Sapka rugóegység O-gyûrû Ékalakú tömítés Tömítõgyûrû Dugó Szeleptányér/szár Anyaga GGG 1.3 PTFE Szilikon, Viton, EPDM PTFE-bevonatos Viton PTFE, v. réz tányér/szár rozsdam. acél, ill. tányér PTFE-bevonatos NÁ 350-ig PFA-bevonatos Alsó szár-nyúlvány (A. tétel csak NÁ 250-ig alkalmazható) Tétel megnevezése Anyaga 1 Csavar csak NÁ PTFE-bevonatos szeleptányérnál Ékalakú tömítés Hüvely Nyomórugó PTFE PTFE NÁ 350-ig 22 Csap NÁ 00-ig O-gyûrû Szegmens Fedlap Csavar Acél Viton Acél-Tennifer Acél NÁ db. oldalanként NÁ db. oldalanként NÁ db. oldalanként Szerelési elõírás sapka rugóegység támasztest AJÁNLOTT PÓTALKATRÉSZEK 2. tétel Fészek, PTFE-bélés & 11. tétel az EBRO ARMATUREN által kompletten egy darabban gyártott szelepszár/tányér 3. tétel Elasztomer betét, 2 darab 5. tétel gallér-nyomógyûrû, 2 darab 7. tétel O-gyûrû, 2 darab. tétel Zegzug-tömítés, PTFE ékalakú tömítés, 2 darab További pótalkatrészek, csak a PTFE-bevonatos szeleptányéros NÁ /Méret 50 & 65 / 2 & 2 1/2" típusokhoz: 15. tétel Zegzug-tömítés, PTFE ékalakú tömítés, 1 darab. tétel PTFE-hüvely, 1 darab További pótalkatrész csak az NÁ hoz 23. tétel O-gyûrû, 1 darab 7

8 6.1 Javítás javítókészlettel 1. távolítsa el a szelepház-csavarozást (1) 2. távolítsa el a teljes szelep-borítást. Tisztítsa meg az összes olyan alkatrészt, amely újra felhasználható kenje meg enyhén a rugóegységek (6) valamilyen összeférõ kenõanyaggal (pl. Molykote VG 02) 3. tegye be a rugóegységeket (6) a szerelési elõírásnak (2. ábra) megfelelõen a szeleptest alsó felébe. helyezze be a nyomógyûrût (5) 5. a (17) rugót csak PTFE-bevonatos szeleptányér esetén helyezze be az NÁ 50 & 65 / 2" & "2 1/2" méretek esetén 6. rakja be a két elasztomer betétet (3) a nyomógyûrûhöz (5) 7. csúsztassa fel a PTFE-tömítést () és az O-gyûrût a PTFE-bélés (2) gallérjáig. dugja be az új egységet (2, 11,, 7 és, 15, csak PTFE-szeleptányér az NÁ 50 & 65 / 2" & 2 1/2") nyitott tányérállás mellett a legalsó helyzetig a szeleptest alsó felébe. 9. tegye rá a felsõ nyomógyûrût (5) és a sapka-rugókat (6) a szerelési elõírásoknak 2. ábra megfelelõen 10. ellenõrizze az elasztomer-betétek (3) helyzetét. A helyzetnek a felsõ nyomógyûrûhöz elõfeszítettnek kell lenni 11. szükség esetén óvatosan nyomja lefelé az elasztomer-betéteket (3). csatlakoztassa a szelepház felsõ felét a házon lévõ jelölésnek megfelelõen, és enyhén húzza meg a szelepház-csavarokat (1) 13. FIGYELEM: a szelepház-csavarokat (1) egyenletesen, lépésrõl-lépésre húzza meg. A szeleptányért pontosan kell a bélelés fészkéhez mozgatni a zárt álláson túl és vissza - minden egyes lépéssel, hogy a belsõ borítás a helyére tudjon kerülni. 1. ellenõrizze a szelep elõírt tömörségét, mielõtt beépíti 2. ábra NÁ db oldalanként Szerelési elõírás sapka rugóegység támasztest NÁ db. oldalanként NÁ db. oldalanként 6.2 A PTFE-bélés kicserélése 1. fûtsön fel egy szárítószekrényt 10-0 C-ra 2. vegye le az alsó szelepszár-nyúlványt () NÁ0-ig van ilyen melegítse fel a használt bélés és szelepszár/tányér egységet kb. 10 percig 3. vegye ki a forró egységet védõkesztyûvel nyomja össze a bélést oválisra (. ábra), hogy ki tudja fordítani a rövidebb szelepszár-véget. Vegye ki a szeleptányér-egységet, hogy lehûljön. Ellenõrizze sérülésekre a szeleptányér felületét. Adott esetben cserélje ki a szeleptányért 5. Tisztogassa meg az új bélés+szelepszár/tányér egységet, pl. benzollal

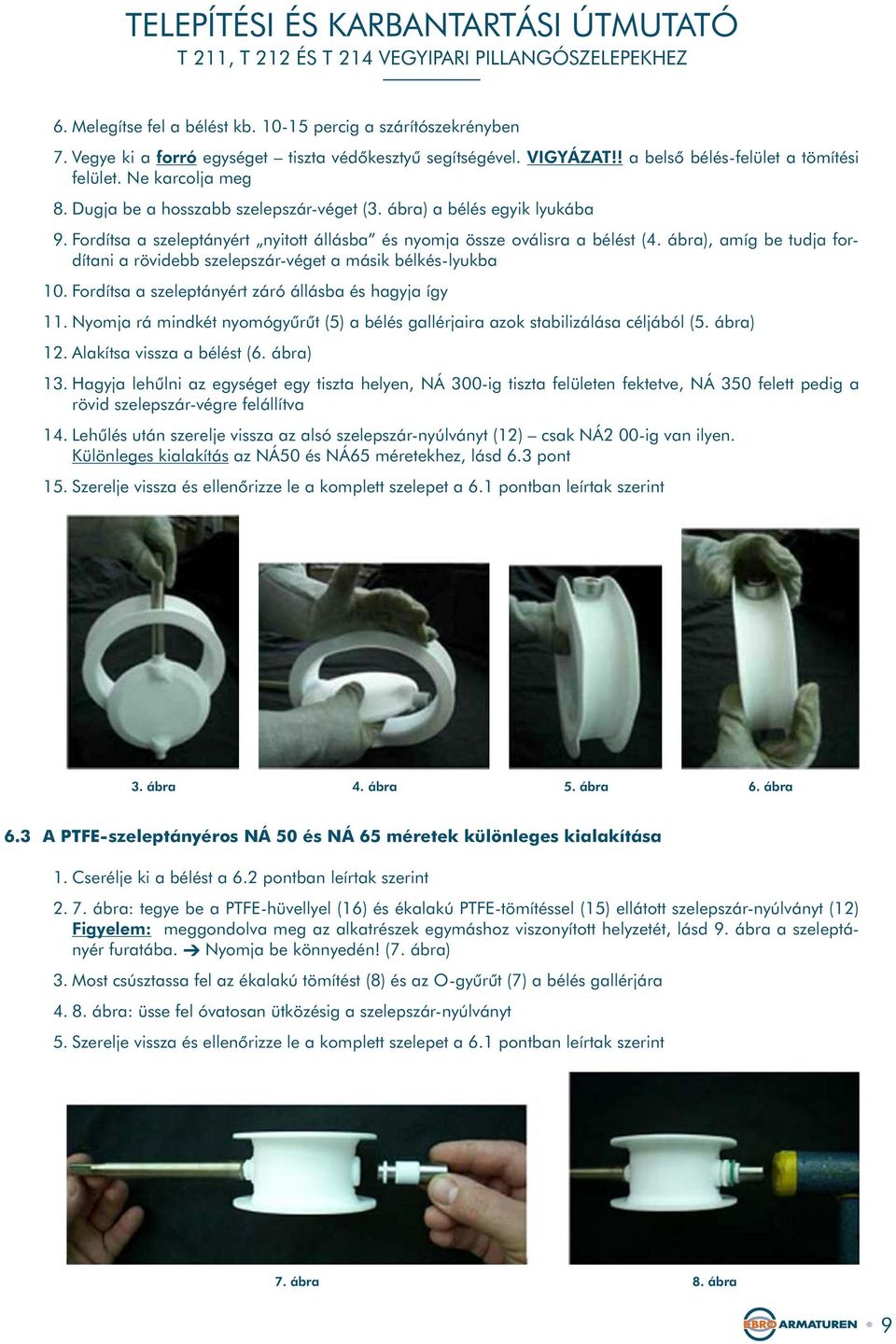

9 6. Melegítse fel a bélést kb percig a szárítószekrényben 7. Vegye ki a forró egységet tiszta védõkesztyû segítségével. VIGYÁZAT!! a belsõ bélés-felület a tömítési felület. Ne karcolja meg. Dugja be a hosszabb szelepszár-véget (3. ábra) a bélés egyik lyukába 9. Fordítsa a szeleptányért nyitott állásba és nyomja össze oválisra a bélést (. ábra), amíg be tudja fordítani a rövidebb szelepszár-véget a másik bélkés-lyukba 10. Fordítsa a szeleptányért záró állásba és hagyja így 11. Nyomja rá mindkét nyomógyûrût (5) a bélés gallérjaira azok stabilizálása céljából (5. ábra). Alakítsa vissza a bélést (6. ábra) 13. Hagyja lehûlni az egységet egy tiszta helyen, NÁ 300-ig tiszta felületen fektetve, NÁ 350 felett pedig a rövid szelepszár-végre felállítva 1. Lehûlés után szerelje vissza az alsó szelepszár-nyúlványt () csak NÁ2 00-ig van ilyen. Különleges kialakítás az NÁ50 és NÁ65 méretekhez, lásd 6.3 pont 15. Szerelje vissza és ellenõrizze le a komplett szelepet a 6.1 pontban leírtak szerint 3. ábra. ábra 5. ábra 6. ábra 6.3 A PTFE-szeleptányéros NÁ 50 és NÁ 65 méretek különleges kialakítása 1. Cserélje ki a bélést a 6.2 pontban leírtak szerint ábra: tegye be a PTFE-hüvellyel () és ékalakú PTFE-tömítéssel (15) ellátott szelepszár-nyúlványt () Figyelem: meggondolva meg az alkatrészek egymáshoz viszonyított helyzetét, lásd 9. ábra a szeleptányér furatába. Nyomja be könnyedén! (7. ábra) 3. Most csúsztassa fel az ékalakú tömítést () és az O-gyûrût (7) a bélés gallérjára.. ábra: üsse fel óvatosan ütközésig a szelepszár-nyúlványt 5. Szerelje vissza és ellenõrizze le a komplett szelepet a 6.1 pontban leírtak szerint 7. ábra. ábra 9

10 9. ábra 7. Tárolás újra-beépítésig LÁSD AZ ÚTMUTATÓ 1 SZAKASZÁT. 10
