1 Info. MérésLabor 2. tárgy (tavaszi félév) a Tárgy... követelmények és számonkérés Mérések / mérőcsoport (2 fő)... saját időtábla a Munkahely... szakszerűség, biztonság (! aláírás!) alapműszerek kezelése InfoLab_Intro / papay@hit.bme.hu 1

2 a Tárgy Mérnöki/gyakorlati munka Ha én mérnök volnék, mér ne sokat mérnék... Jegyzet: van (Mérési utm., Műszerismertető) WEB lap: Öt helyszín: IB413, IE226, IL107, V2/405 a,b 3 (4) időpont (kurzus)... InfoLab_Intro / papay@hit.bme.hu 2

3 Követelmények: B+5 mérés, 1 ellenörző mérés (időtábla) Minden mérést el kell végezni! Gondos munka (és a mérőhelyek eszközeinek száma csak nőhet!) Józan, de szigorú labor szabályok ( legfontosabb a BIZTONSÁG; hetenként több mint 150 ember dolgozik a laborban) 3K szabály ( főbenjáró bűnök ): Késés ( hiányzás?? ) Készületlenség Pótmérés szakszerűtlenség (csak 1 lehet) Számonkérés: B, 1. mérés: nincs osztályzat 2-5. mérés: egyéni Házi feladat WEB lapról közös e-jegyzőkönyv ( magyar! ) külön-külön (!) osztályzat Ellenörző mérés: gyakorlati egyedül írásbeli egyedül Nincs szivatás, de Róbert bácsik sem vagyunk... A mérésvezető egyénenként ad osztályzatot a felkészülés ellenörzése (!), az otthon egyedül (!) elkészített Házi feladat megoldása, a labormunka és a közös e-jegyzőkönyv alapján InfoLab_Intro / papay@hit.bme.hu 3

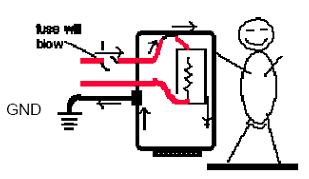

4 a Munkahely: Balesetmegelőzési és tűzvédelmi rendszabályok betartása Lásd még: Hírdetőtábla! aláírás! Hálózati főkapcsoló (csak mérésvezető), tanári gép... csak ezután Mérőhely táp-elosztó bekapcsolás, számítógép be(!) és várakozás(!), műszer(ek) be/ki kapcsolás InfoLab_Intro / papay@hit.bme.hu 4

5 Mérőhely bekapcsolás 1. Mérőhely táp-elosztó BEkapcs. 2. Számítógép BE... és magára hagyjuk (!),amíg az aut. konfigurálás lefut ( fekete ablak ) ( alaphelyzet!) USB / GPIB (IEEE488) 3. Műszer(ek) BE / ki MOST: a műszereket a bemutatás sorrendjében kapcsoljuk be ( ütemezett műszerkezelés) Ellenőrzés: a mérőhely rendben... InfoLab_Intro / papay@hit.bme.hu 5

6 alapműszerek kezelése Szerver; e-jegyzőkönyv Internet manuális kezelés METEX ME-22T DMM Scope 54622D 7 InfoLab_Intro / papay@hit.bme.hu 6

7 GPIB = General Purpose Interface (Instrument) Bus Info LAB USB/GPIB NEW (2004): LXI = LAN extensions for Instrumentation LXI is an instrumentation platform based on industry standard Ethernet technology (IEEE 802.3), TCP/IP protocols, LAN cables, web browsers designed to provide modularity, flexibility and performance to small- and medium-sized systems. The optimal bus is use-case-specific GPIB is faster in production Ethernet is faster in validation InfoLab_Intro / papay@hit.bme.hu 7

8 Működő mérőhely ezt várjuk el, ilyet is hagyjunk ott! kombinált (!) Vill. és Info mérőhely(ek) alapműszerek (tápegység, jelgenerátor; oszcilloszkóp, multiméter) mérendő objektumok és kiegészítők speciális mérőeszközök, egyéb mérőműszerek (!!) mérőkábelek, lezárók, IC-k... Win2K op. rendszer, MSOffice: WORD, Excel speciális SW-ek, Matlab,... Internet e-jegyzőkönyv: WORD ( IntuiLink Toolbar) jegyzőkönyvet NEM nyomtatunk , floppy... pendrive(usb) más jegyzőkönyvét NEM használhatjuk InfoLab_Intro / papay@hit.bme.hu 8

9 a Labor nem zártosztály Mottó: Bolondbiztos rendszert csak a bolondok használnak Folyománya: a HW elrontható a műszer NEM klaviatúra (!!) a számítógép NEM játék-konzol (!!) nem igaz, hogy bármit működésbe lehet hozni, ha elég sokáig babrálod téveszme az, hogy ha valami bedugható, akkor azt dugd is be Ez súlyos Műszer kezelés: SZAKSZERŰSÉG és BIZTONSÁG fegyelmi vétség csak a saját eszközök használhatók (más mérőhelye tabu)... kétszer is gondoljuk át a vezetékezést a méréshez szükséges műszer-üzemmódokat állítsuk be (!), a műszer-alapbeállítást (I/O kapcsolat, nyelv,... stb) NE módosítsuk, CALibrálást NE kezdeményezzünk... ( óvatosan a menü választékkal!) Számítógép használat: MŰSZER-KAPCSOLAT és e-jegyzőkönyv manuálisan kell beállítani a műszereket: az IntuiLink SW adat copy(move) és nem soft-panel (csak néhány funkció távvezérelhető...) a számítógépet NE mozgassuk, benne NE turkáljunk (TILOS az átkonfig., új program betöltése, program törlés, zene-file letöltés... stb.) InfoLab_Intro / papay@hit.bme.hu 9

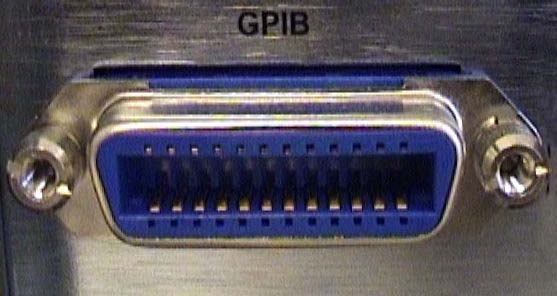

10 I/O interface: USB/GPIB Plug-and-Play (PnP); Transparent interface USB = Universal Serial Bus GPIB = General Purpose Interface (Instrument) Bus HP-IB = IEEE488 = IEC625 Go to Local Local InfoLab_Intro / papay@hit.bme.hu 10

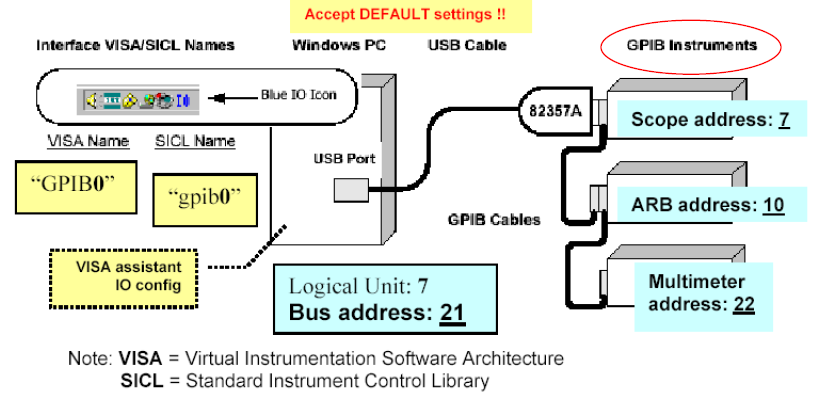

11 USB/GPIB GPIB GPIB GPIB USB GPIB átalakító 82357A InfoLab_Intro / papay@hit.bme.hu 11

12 IntuiLink connectivity SW Word, Excel Toolbars; stand-alone SW tools Word, (Excel) Toolbar Excel, (Word) Toolbar Wfm EDITOR InfoLab_Intro / papay@hit.bme.hu 12

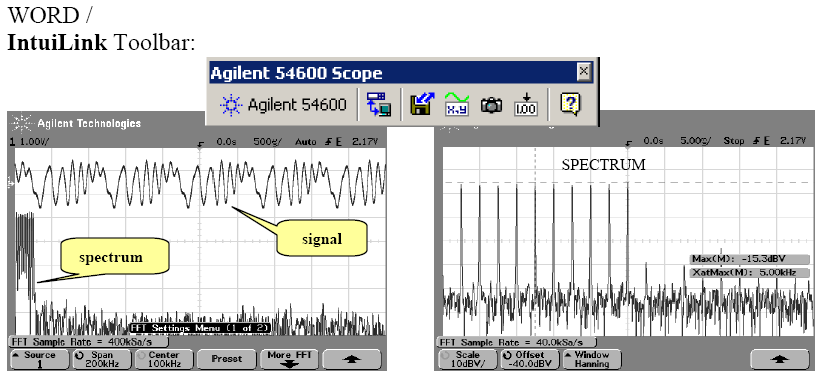

13 e Jegyzőkönyv / WORD / (váz szerver) A jegyzőkönyv ékezetes betűkkel készül! Jegyzőkönyv írás előtt ellenőrizzük a hálózatot! connect to Scope data & graph Screen image meas FFT ( = Fourier sor ), most nem használjuk Word Text box (press Math / FFT) (press More FFT) InfoLab_Intro / papay@hit.bme.hu 13

14 e-jegyzőkönyv: kód. doc Word file 3: IL107 Lab I: Info kód - file név - konvenció: I3sdu02 1.doc Save as szerver!! NAP: h, k, s, c, p de: délelőtt, du: délután MÉRÉS: 1, 2,... 5 e-jegyzőkönyv (váz): szerveren MérőCSOPORT: 01, 02, , 12, a jegyzőkönyv ékezetes betűkkel készül! InfoLab_Intro / papay@hit.bme.hu 14

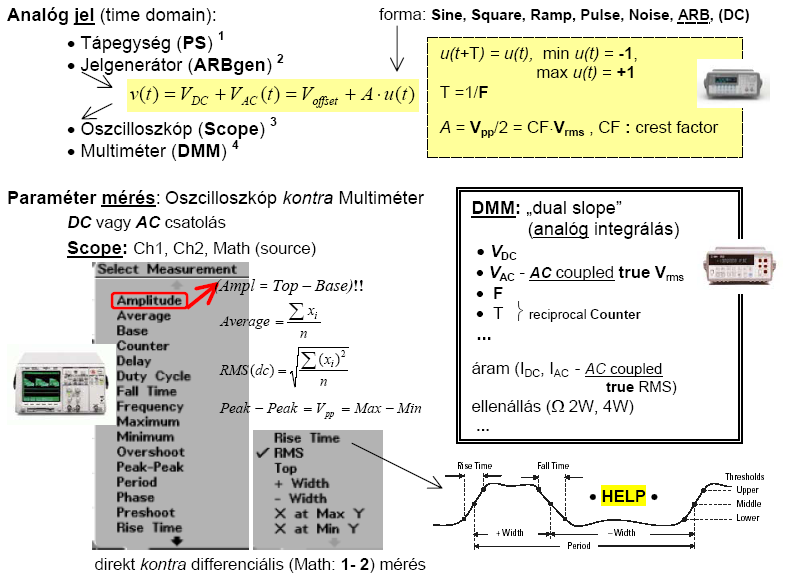

15 Méréstechnika V, ± 20 V 20 MHz sine, square 5 MHz pulse V OUT DMM: The Swiss Army knife of test 21 bit (6 1/2 digit) V INPUT 100 MHz; 8 bit / 200 MSPS 0.1V 1KV (dc, ac: 300KHz) Math: Null, db Math: 1-2( diff ),... 2K FFT InfoLab_Intro / papay@hit.bme.hu 15

16 Hi / Lo (= COM), GND InfoLab_Intro / papay@hit.bme.hu 16

17 Hi / Lo (= COM), GND Hi floating Hi non floating : GROUNDED Lo Pow. Supp (GND) Lo, COM (GND) Power Supply NEM lebeg GND - NE használjuk Lo (COM OM) ezt használjuk InfoLab_Intro / papay@hit.bme.hu 17

18 Scope : Measure voltage across R1 ( R1 = 3K, R2 = 2K ) Math:1-2 WRONG!! NEM lebeg!! RIGHT: Math: Ch1-Ch2 Gen 1V pp Ch1=Gen (1V) Ch2 Ch1 Ch2 (Average: AVG # 8) Volt on R2: 1V (2/5)=0.4V Math: Ch1-Ch2 Volt on R1: (1-0.4)V=0.6V InfoLab_Intro / papay@hit.bme.hu 18

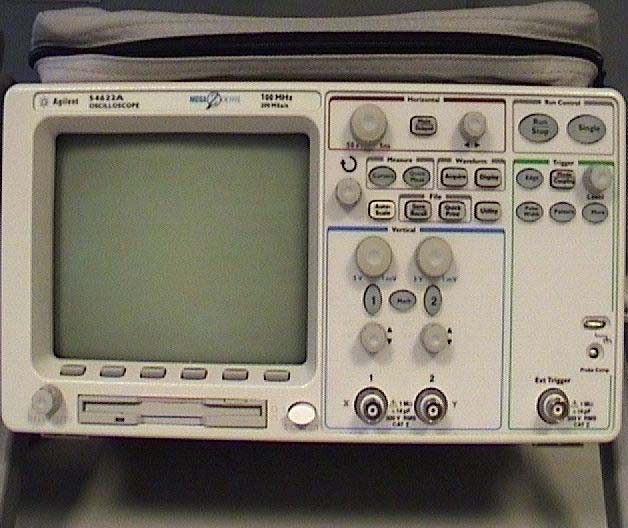

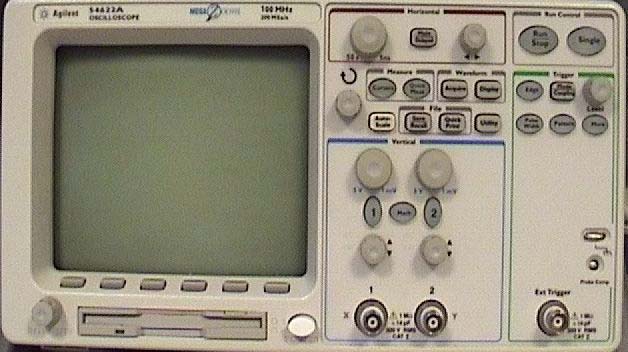

19 Agilent 54622A Portable Oscilloscope (DSO) 2 Ch, 100 MHz; max 200 Msa/s, max 2 MB/ch (MegaZoom) Hi-Def display, flexible Trig; automeas, 2K FFT floppy disk; GPIB, IntuiLink: Toolbars; Data Capture MOST nem használjuk Everyday controls: Entry knob Time/DIV ( WORD, EXCEL ) RUN / STOP Single POWER On/Off Volts/DIV Trig BNC connectors (Bayonet: quarter-turn locking mechanism) coupling: DC / AC Intensity Ch1, Ch2 Ext TRIG Probe comp (CAL) Output : SQU, 1.2KHz, 5V InfoLab_Intro / papay@hit.bme.hu 19

20 54622D MSO: Mixed Signal O scope 2 Ch, 100 MHz; max 200 Msa/s, max 2 MB/ch (MegaZoom) Hi-Def display, flexible Trig; automeas, 2K FFT floppy disk; GPIB, IntuiLink: Toolbars; Data Capture 54622A DSO + 16 logic (digital timing) channels MOST nem használjuk ( WORD, EXCEL ) Probe comp (CAL) Output : SQU, 1.2KHz, 5V Ch1, Ch2 MOST nem használjuk Ext TRIG rear panel (!) InfoLab_Intro / papay@hit.bme.hu 20

21 54622D Mixed Signal O scope (MSO) MOST nem használjuk EZT használjuk Rear panel Output A mérésvezető segít, ha Ext Trig kell... (BNC kábel bekötve) InfoLab_Intro / papay@hit.bme.hu 21

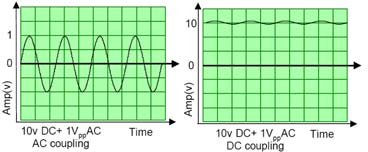

22 Scope (graphic voltmeter)... a mental model WAVEFORM SEGMENT ( TIME DOMAIN ) COUPLING VOLTAGE A/D Conv MEM ( Y ) Ch1, Ch2 DC VERTICAL sample rate ( X ) Volts/DIV Time/DIV EXT Trig TRIGger: to stabilize repetitive waveform, and capture single-shot wfm HORIZONTAL PLAY WITH IT InfoLab_Intro / papay@hit.bme.hu 22

23 Scope Bandwidth (BW)... the most important characteristic 54622A/D RiseTime 0.35 BW Saját felfutási idő 3.5 ns -3 db 5 ns/ DIV 20 ns = 1/(50MHz) InfoLab_Intro / papay@hit.bme.hu 23

24 (1) Vertical (1,2) (2) Horizontal (3) Trigger [ AutoScale ] Run/Stop [[MegaZoom ] Waveform Measure Math Utility File A Scope - Front Panel universal dedicated knobs Time/DIV, Delay Time (2) Math Ch1, Ch2 (1) Volts/DIV, Position dedicated knobs dedicated knob Trigger Level (3) InfoLab_Intro / papay@hit.bme.hu 24

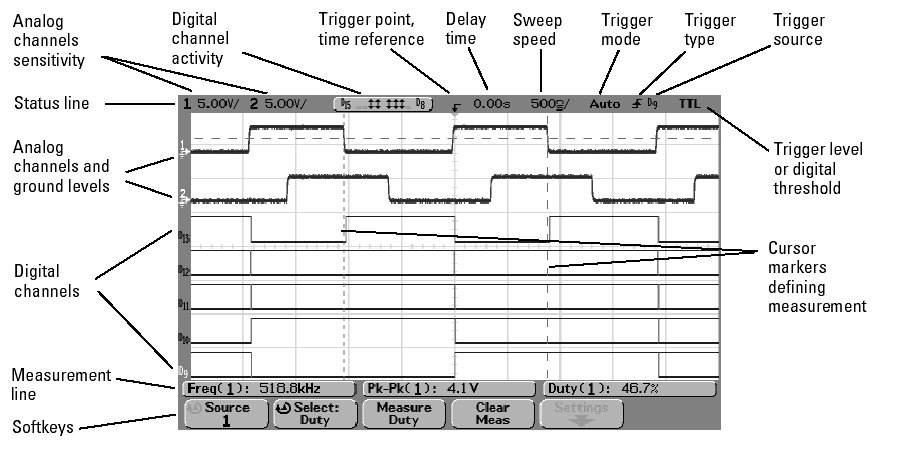

25 Scope - Display Digital channels ( 54622D ) MSO: Mixed Signal O scope Duty cycle = Width / Period (press Quick Meas) Circular arrow: use (universal) Entry knob or InfoLab_Intro / papay@hit.bme.hu 25

26 Scope - Ch1, Ch2 input ( BNC connectors ) BNC: Bayonet Neill-Concelman (the inventors of the BNC connector) GROUNDED (non floating ) InfoLab_Intro / papay@hit.bme.hu 26

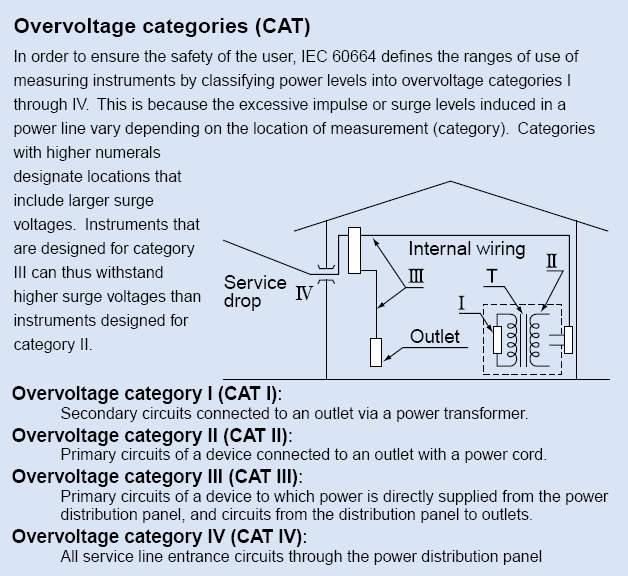

27 InfoLab_Intro / papay@hit.bme.hu 27

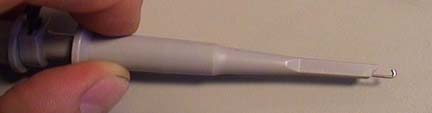

28 (10:1) (BNC) Signal in (Retractable Hook Tip) Signal in ( 10 MΩ ) Ground (GND) button BNC ( Bayonet Neill-Concelman ) Kizárólag az oszcilloszkópra csatlakoztatható!! GND (Crocodile Clip) Construction of a co-axial lead InfoLab_Intro / papay@hit.bme.hu 28

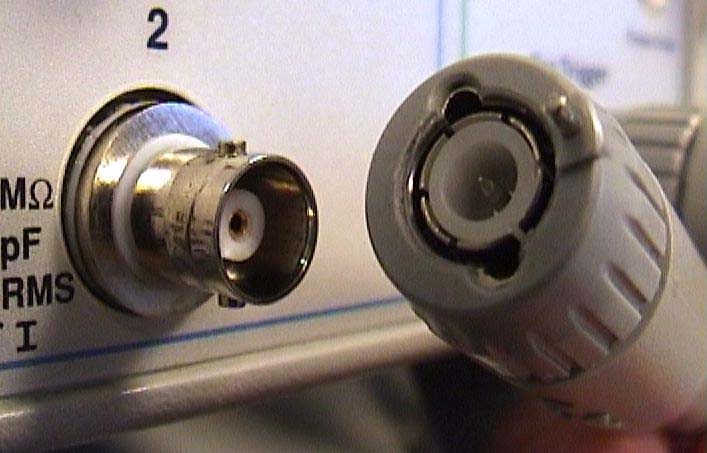

29 Scope: BNC Push and rotate (twist) AutoProbe (10 : 1) Generátorra is, oszcilloszkópra is csatlakoztatható Kizárólag az oszcilloszkópra csatlakoztatható!! InfoLab_Intro / papay@hit.bme.hu 29

30 Scope: Auto Probe Probe Comp (Out) / ON, Auto Scale Run GND Auto- Scale Probe comp (CAL) Output : SQU, 1.2KHz, 5V Probe comp (CAL) Output : SQU, 1.2KHz, 5V ON InfoLab_Intro / papay@hit.bme.hu 30

31 Scope - Measure Quick Meas ( Let the scope do it: Select / Meas ) Freq(1) =? Pk-Pk(1) =? Amplitude, Average... / ne módosítsuk az alapértelmezést / InfoLab_Intro / papay@hit.bme.hu 31

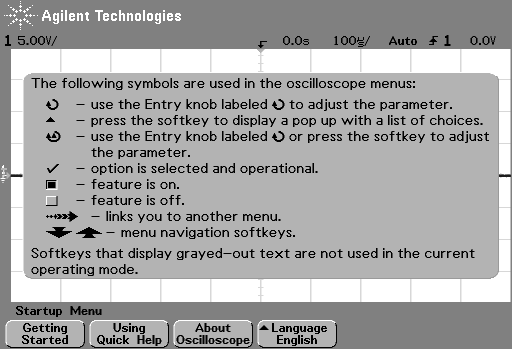

32 Scope: Getting started... Power ON) symbols used in softkeys SW version, opt module etc. Please DO NOT change (or delete) the language InfoLab_Intro / papay@hit.bme.hu 32

33 54622A/D scope Power ON) HELP Entry knob InfoLab_Intro / papay@hit.bme.hu 33

34 Scope - Vertical Különálló (!) amplitúdó (skála) és pozíció beállítás Volts / DIV dedicated knob Channel 1 Menu Ch 2 Menu Position (offset) pop up voltage value dedicated knob InfoLab_Intro / papay@hit.bme.hu 34

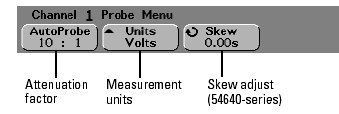

35 1 mv/div to 5V/DIV 8 DIV vertical Scope - Vertical : press 1 [or 2] Time/DIV (sweep speed) Delay time Horizontal, Trigger Position TRIG point TRIG marker Time Reference does NOT affect TRIG AC DC coupling Ground AC or BW (20 MHz) is illuminated on front panel InfoLab_Intro / papay@hit.bme.hu 35

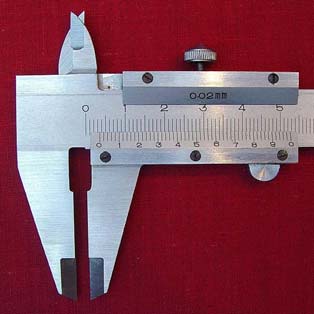

36 Scope - Vernier scale A vernier scale lets one read more precisely from a measurement scale. It was invented in 1631 by the French mathematician Pierre Vernier ( ). In some languages, this device is called nonius, which is the latin name of the portugese astronomer and mathematician Pedro Nunes (Lat. Petrus Nonius, ). Verniers are common on sextant, machinists' measuring tools (all sorts, but especially calipers and micrometers) and on slide rules. InfoLab_Intro / papay@hit.bme.hu 36

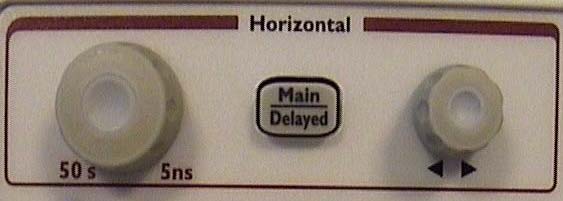

37 Scope - Horizontal Közös (!) időalap (skála) és pozíció beállítás Time/DIV Menu Delay Time InfoLab_Intro / papay@hit.bme.hu 37

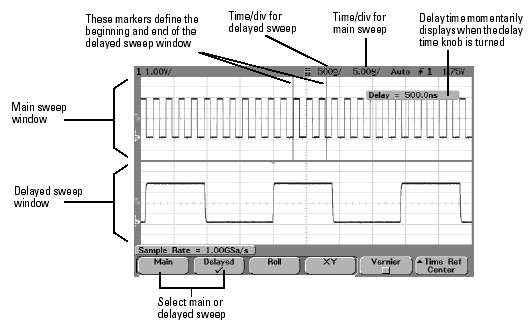

38 Scope - Horizontal : press Main/Delayed Delay Time EQU time sampling (ETS) 5 ns/div to 50 s/div (resolution: 25 ps) 10 DIV horizontal Time reference: Left, Center, Right Chart recorder ( Roll, no trigger ) 500 ms/div or slower (w/o TRIG) X-Y plotter ( Time base: off ) Ch1: X Ch2: Y Note: Z (Ext Trig) Time/DIV (window) possible 1000 :1 zoom ratio Delay Time (position) InfoLab_Intro / papay@hit.bme.hu 38

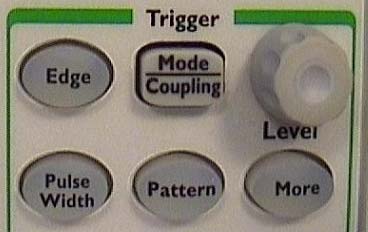

39 Scope - Trigger : press Mode/Coupling; Edge Trigger Level TRIG: to stabilize repetitive wfm, and capture single-shot wfm press Mode/Coupling press Edge InfoLab_Intro / papay@hit.bme.hu 39

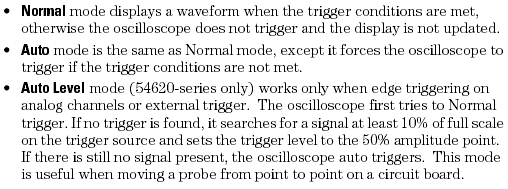

40 Scope - Trigger mode press Mode/Coupling DC, AC, LF Reject, (TV) as ANALOG Scope ARBgen BURST mode Note: with MegaZoom technology, you can press Stop, then pan and zoom through the data to find where it repeats. Measure this time using the cursors, then set Holdoff to this number InfoLab_Intro / papay@hit.bme.hu 40

41 Scope - Trigger types Edge Pattern Pulse width (glitch) CAN (Controller Area Network) More Duration: multi-channel pattern I 2 C (Inter-IC bus) LIN (Local Interconnect Network) Sequence: SPI (2 & 3 Wire Serial Peripheral Interface) TV: USB (Universal Series Bus) InfoLab_Intro / papay@hit.bme.hu 41

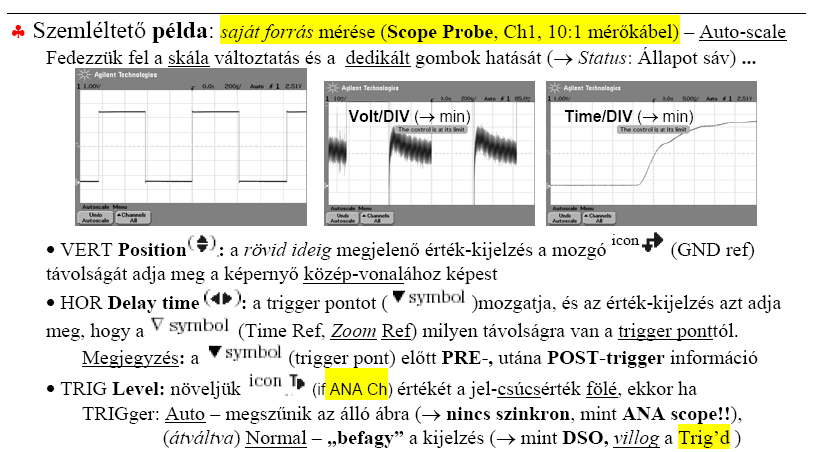

42 Scope: InfoLab_Intro / papay@hit.bme.hu 42

43 Scope ANALÓG : közvetlen rajzolás (képernyõre írás) 54622A/D DIGITÁLIS : numerikus tárolás (memóriába írás) és virtuális nyomvonal rekonstrukció extensive manipulation direct signal path (limited writing speed) InfoLab_Intro / papay@hit.bme.hu 43

44 Scope: Waveform Rekord felvétel és megjelenítés ACQUIRE: digitalizálás (numerikus minták) mintavétel és kvantálás A memória kapacitás ( M ) korlátozza a minta-gyakoriságot ( fs, sample rate ): fs = M /( 10 " Time / DIV") 200MSa / s a DSO sávszélessége tehát változik (!!) az időalap (Time/DIV) módosításával ( Peak Detect: glitch detect) DISPLAY : rekonstrukció ( virtuális nyomvonal) pixel-ek max 1-2(4) 10 6 (Mega) point memória kontra (Kilo) pixel display (compression!) FFT (uniform sampe-rate!!) f s M = 10 6 ( anti-aliasing ) Gyors sweep M = ms/div Lassú ú sweep Time/DIV Peak Detect Dig Filter (Average, #Avgs = 1) InfoLab_Intro / papay@hit.bme.hu 44

45 Scope - Why is long Memory important finally you know why Mona Lisa is smiling (listening to Leo s new music player) InfoLab_Intro / papay@hit.bme.hu 45

46 Scope - Waveform : press Acquire Lassú ú sweep 1 ms/div or slower (10 ms/5 ns = 2M) #AVG = 1 HiRes #AVG resolution 1 8 bit stable, multiple TRIG, up to 16K #AVG ) 2 us/div 8 bit 5 us/ 9 20 us/ us/ us/ 12 bit OS: oversampling & DF: decimation filter one TRIG ) Gyors sweep 2 us/div or faster * (20 us/5 ns = 4K), with reduced BW (200MSPS/4= 50MHz) (@ one TRIG event, SINC interpolation) *or infrequent trigger, complex waveform Waveform : press Display ON ( connect the dot : LIN interpolation ) OFF InfoLab_Intro / papay@hit.bme.hu 46

47 Scope - Measuring methods Auto: Quick Meas ( Let the scope do it ) Manual: Cursors Eyeballing : graticule markings Display / Grid [ 20% ] counting the (minor) divisions, and multiplying by the readout sensitivity like Analog Scope Maximizing measurement Accuracy, the first rule : set the highest resolution ( scale; Vernier; Delayed) InfoLab_Intro / papay@hit.bme.hu 47

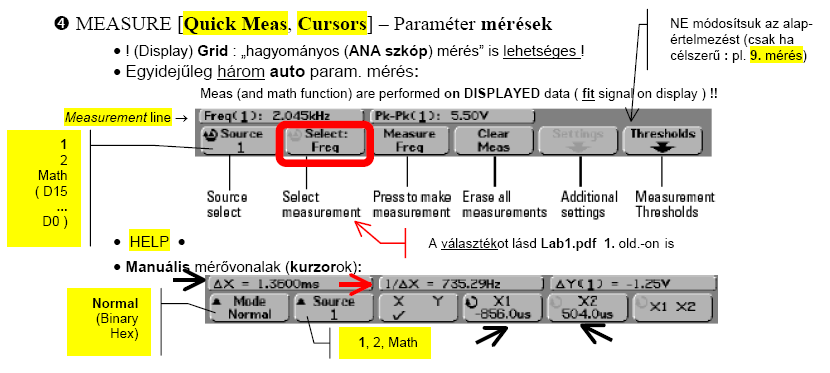

48 Scope - Measure : press Quick Meas; Cursors press Quick Meas Amplitude, Average... X: relative to TRIGger point Y: relative to GND point press Cursors InfoLab_Intro / papay@hit.bme.hu 48

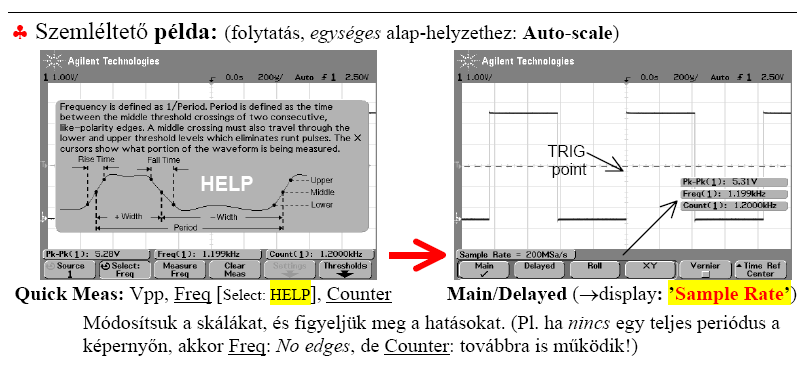

49 Scope: InfoLab_Intro / papay@hit.bme.hu 49

50 Dokumentálás: InfoLab_Intro / papay@hit.bme.hu 50

51 Scope - dokumentálás: A jegyzőkönyv ékezetes betűkkel készül! WORD Right click on picture bal Kutya InfoLab_Intro / papay@hit.bme.hu 51

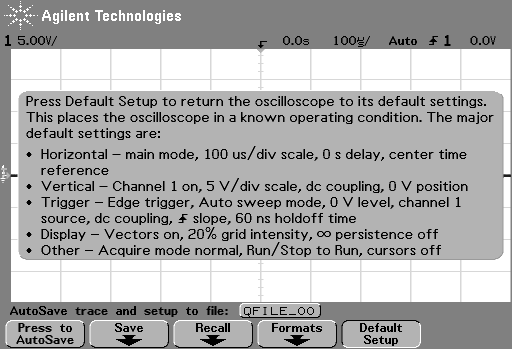

52 Scope - File : press Save/Recall Default Setup InfoLab_Intro / papay@hit.bme.hu 52

53 Agilent 33220A Function/ARBitrary waveform generator 20 MHz sine and square, ARBs; / modulations / 14-bit, 50 MSa/s, 64K-point DDS; variable-edge pulse GPIB (USB, LAN), IntuiLink: Waveform Editor MOST nem használjuk built-in HELP Go to Local POWER On/Off Pwr on default state: Sine, 1 KHz R L =50Ω Out: Off BNC Connectors ( SYNC always ON OUTPUT On/Off ) OUTPUT On/Off switch FOP: Fifty Ohm [50-Ω] Party LAN, USB, GPIB InfoLab_Intro / papay@hit.bme.hu 53

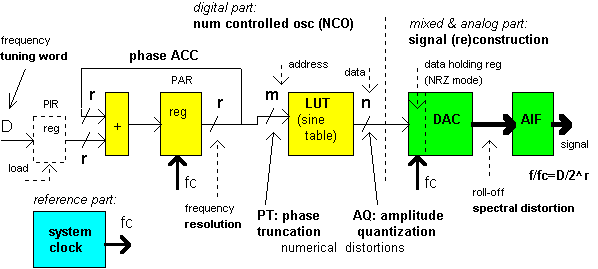

54 ARBgen -DDS: Direct Digital Synthesis constant f c clock-rate ) PIR : phase increment register Phase ACC : accumulator LUT : look-up table... mint a CD lejátszó!! NRZ : non return to zero DAC : digital to analog converter AIF : anti imaging filter smoothing filter output memory (sinx/x) 33220A : r = 64 bit, m = 16 bit (64K memory), n = 14bit, fc = 50 MHz 14 bit (16K memory) FREQ resolution (int): 2.7 phz ( 2 r = 2 64 = = ) InfoLab_Intro / papay@hit.bme.hu 54

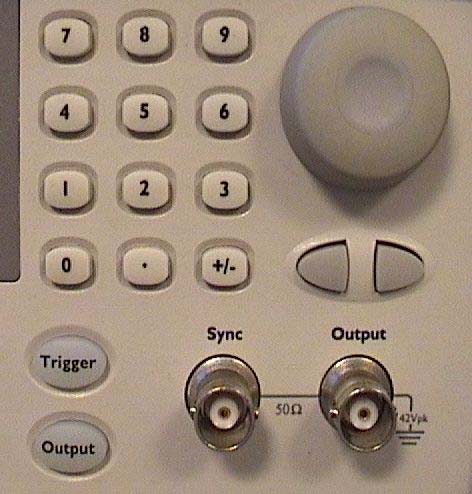

55 ARBgen Output - 50Ω source impedance Displayed Ampl!! FOP: Fifty Ohm [50-Ω] Party 50Ω Default: RL = 50Ω Setup: Utility/Output floating BNC connectors InfoLab_Intro / papay@hit.bme.hu 55

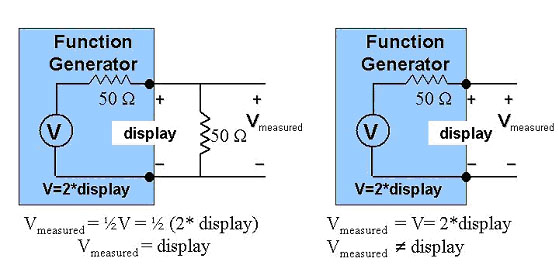

56 Why your function generator outputs twice (!!) the programmed voltage? The default setting for Agilent function generators is to display the desired voltage as though terminated into a 50 Ohm load. When a high impedance device, such as an oscilloscope is used to measure the output of the function generator, FOP: the waveform appears to be twice the voltage Fifty Ohm [50-Ω] Party set on the display of the function generator. The Agilent 33220A function generator includes a feature that allows the output termination to be set to any impedance from 1 to 10 k Ohm, or infinite. InfoLab_Intro / papay@hit.bme.hu 56

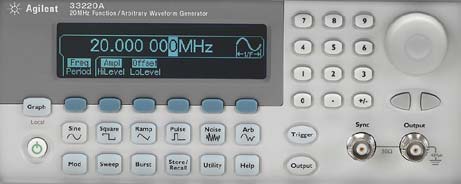

57 Function 2. Parameters Output On / Off ARBgen - Front Panel Setting Tuning Graph or Menu mode Softkeys to configure the Parameters always adjust Parameters from left to right Mod Type: AM FM PM FSK PWM Source: INT EXT Sine Square Ramp Pulse Noise On / Off Arb (currently selected) DC ( Utility key DC on ) Knob and cursor keys to modify the displayed number Keypad to enter numbers, and Softkeys to select units Sweep LIN or LOG Burst N cycle or EXT-gated InfoLab_Intro / papay@hit.bme.hu 57

58 ARBgen Display: numeric vs. graphical views Function Parameters Methods: Frequency / Duty Cycle vs. Period / pulse Width ( Let the ARBgen perform the calculation... ) numeric readout softkey labels display icon Parameters InfoLab_Intro / papay@hit.bme.hu 58

59 Scope / ARBgen : GROUNDED (non floating )!! Scope QuickMeas Peak-Peak:? Auto- Scale de NE szokjunk rá ARB gen Power on: default state: Sine, 1 KHz R L =50 Ω Out: OFF) FOP: Fifty Ohm [50 Ω] Party Output: On floating BNC ( in, 1 MΩ ) BNC ( out, 50 Ω ) BNC/BNC cable ( 50 Ω ) InfoLab_Intro / papay@hit.bme.hu 59

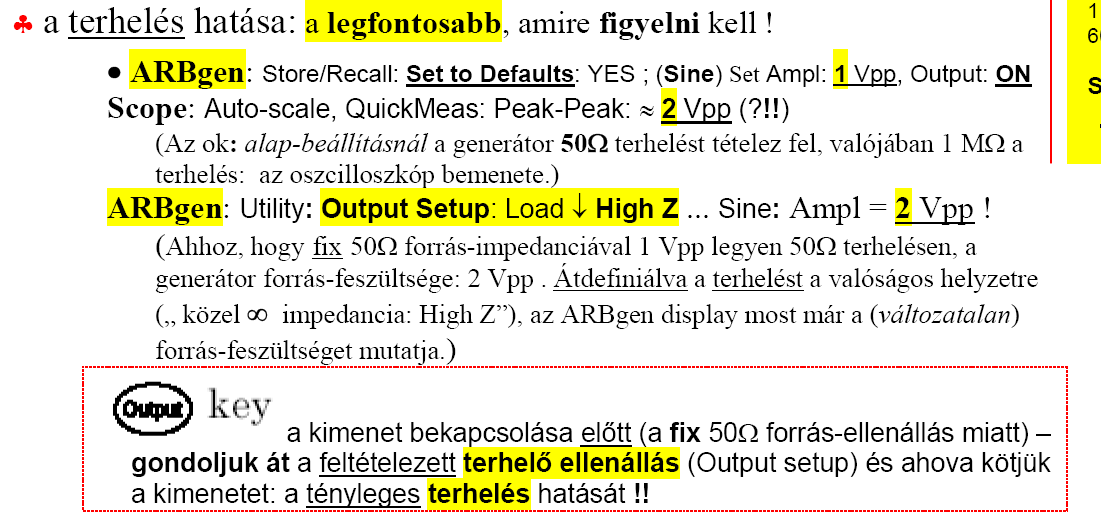

60 ARBgen: Utility/ Output setup.... InfoLab_Intro / papay@hit.bme.hu 60

61 ARBgen Utility/Output Setup: High Z SINE Freq: 8 KHz Ampl: 3 Vpp Offset: 0 V SQUARE Freq: 1.5 KHz HiLevel: 3.2 V LoLevel: 0 V TTL, CMOS 3.3V RMS =? RiseTime =? InfoLab_Intro / papay@hit.bme.hu 61

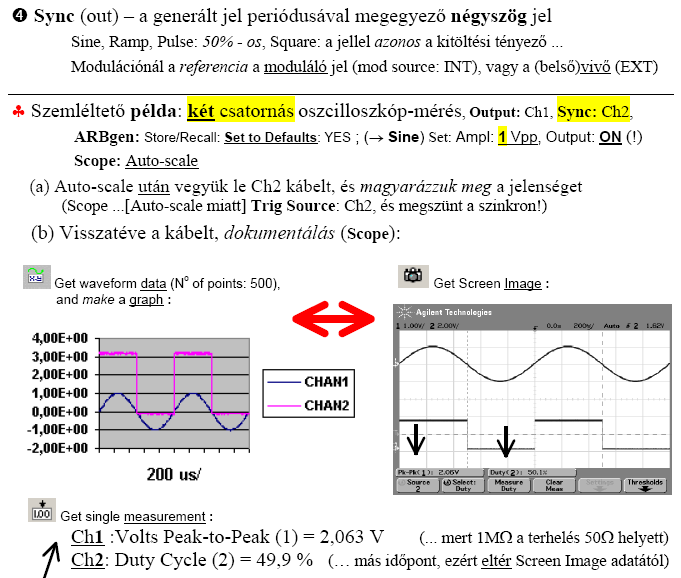

62 ARBgen: ARBgen / Scope: InfoLab_Intro / papay@hit.bme.hu 62

63 Agilent 3630A triple-output Power Supply max 6V, 2.5A; max ± 20V 0.5A (output tracking) Constant voltage (CV) and current foldback (CF, +6V) / current limit (CL, ±20V) modes Digital voltage and current METERs Overload LEDs POWER On/Off +6V common Tracking ratio (fixed! ) Shield (earth) Ground: GND First step: METER select!! +6V max +6V COM +20V 20V (GND) ezt használjuk!! Banana connectors InfoLab_Intro / papay@hit.bme.hu 63

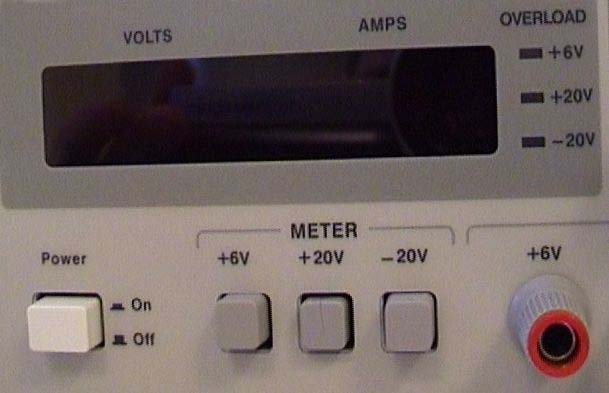

64 Power Supply - max + 6V output overload 1 select 2 adjust floating InfoLab_Intro / papay@hit.bme.hu 64

65 Power Supply: ± 20V output tracking METER 2 ADJUST Connect (COM, V ) GND GND +6 V V (COM) InfoLab_Intro / papay@hit.bme.hu 65

66 Agilent 34401A digital Multimeter ( DMM ) 6.5 digit resolution (!); autoranging; autotrig Voltage:V, Current:I, Resistance: Ω ( 2Wire, NULL feature, 4W ) True RMS AC volt and current (ac coupled!) Frequency, period; Math, Data logging GPIB, IntuiLink: Toolbars ( EXCEL ) POWER On/Off Pwr on default state: DC V * [sample] Annunciator (autotrig) Go to Local WORD Hi (red) Banana Lo (black) connectors InfoLab_Intro / papay@hit.bme.hu 66

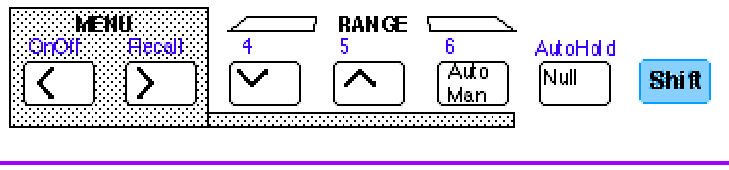

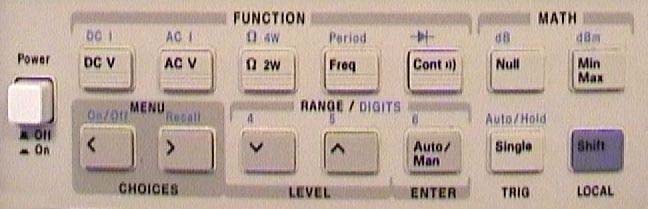

67 DMM - Front panel FUNCTION ( default sate: DC V ) RANGE (Auto/Man ), DIGITS ( Shift 6/5/4; masking: < > ), TRIGger ( Auto ) Connection Hi (red) * [sample] annunciator Lo, COM (black) DMM - The Swiss Army knife of test Single CHOICES LEVEL ENTER TRIG LOCAL InfoLab_Intro / papay@hit.bme.hu 67

68 DMM - Basic functions Egyenkomponens DC: direct current AC: alternating current V: volt (!!) POWER (Pwron: default state: DC V ) Egyenkomponens nélküli váltakozó jel valódi effektív értéke Ellenállás (2Wire) floating Front DMM - The Swiss Army knife of test InfoLab_Intro / papay@hit.bme.hu 68

69 DMM - Ω 2W meas unit: K OHM ma DC A AC V DC mv AC * [sample] Annunciator (autotrig) 2W = 2 Wire BEkapcsolásnál ez aktív: DC V ( most meg kell változtatni!! ) Single TRIG LOCAL a BEkapcsolási alaphelyzet maradjon!! FUNCTION : Ω 2W RANGE ( auto ) Digits ( Shift 4/5/6 ) TRIGger ( auto ) Connection InfoLab_Intro / papay@hit.bme.hu 69

70 DMM - Szemléltető példa: Ω 2W 1. Két összekötött mérővezeték ellenállásának mérése... ( 45 mω), ezután Math: Null ( Math annunciator turns on ): Ω 2W mérésnél a mérővezeték hatásának kompenzálása ( 2. Saját test-ellenállás mérése...) 3. Dokumentálás: e-jegyzőkönyv ( Word ) egyszerűbb KÉZZEL begépelni az adatot... InfoLab_Intro / papay@hit.bme.hu 70

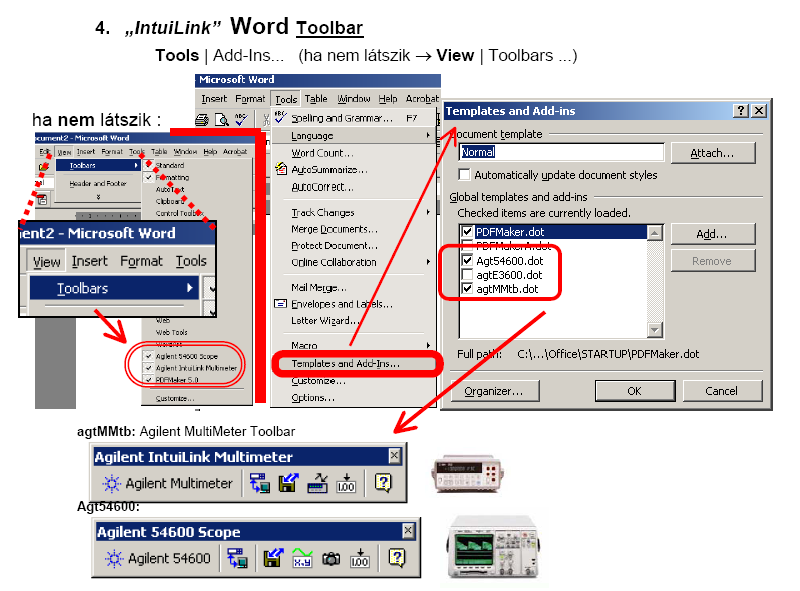

71 DMM - WORD: Tools Templates and Add-Ins... ( ha nem látszik View Toolbars : ) AgtMMtb.dot Agilent MultiMeter toolbar GPIB address - 22 A manuális beállítás legyen érvényes!! WORD Save as G: drive!! InfoLab_Intro / papay@hit.bme.hu 71

72 DMM Functions Banana connectors DC V, AC V: Ω 2W: Ω 4W Üzemmód váltás előtt: vezetéket bontani (kivéve: DC V, AC V)!! InfoLab_Intro / papay@hit.bme.hu 72

73 DMM - DC V ( dc coupled ) Range (DIGITS) vs. Integration ( AVG ) time in PLCs Fastest, least accurate Do not provide power-line noise rejection Slowest, most accurate Single InfoLab_Intro / papay@hit.bme.hu 73

74 DMM - AC V (true RMS: Root-Mean-Square, ac coupled) 1 T 2 2 * RMS is a measure of a signal's average power Vrms V ( t) dt = AVG( v ) = T An AC Voltage with a given RMS value has the same heating (power) effect as a DC Voltage (with that same value) All the following voltage waveforms (wfm s) have the same RMS value: VAC on an RMS meter 0 Vpeak = v v 1 v 1 v 1 Sine Triangle Square 1 1 DC 1 1 wfm Vpeak Vrms All = 1 WATT InfoLab_Intro / papay@hit.bme.hu 74

75 ARB gen / DMM (1): Measuring DCV (dc coupled) Average: integrating A/D eliminates AC Protection circuit Input divider puts signal within amplifier's range CAUTION: Do not exceed the maximum allowable voltage input (1000V DC). (Also, never apply a voltage over the current input terminal ( I ) of the DMM. ) Reference Voltages DC input amplifier VDC DCV ( Banana!! 10 MΩ ) + - ( BNC!! 50 Ω) ARBgen / High Z 1 KHz 2 Vp-p AC 1 Vdc (offset) Signal 1 Vdc offset 2 Vp-p= 0.707Vrms InfoLab_Intro / papay@hit.bme.hu 75

76 to A/D conv ARBgen / DMM (2): Measuring ACV (true RMS, ac coupled) DC proportional to RMS value AC coupled: Coupling Capacitor blocks DC; only lets AC signal through AC to DC Converter AC amplifier/ attenuator mvac ACV ( Banana!! 1 MΩ 100 pf ) + - ARBgen / High Z ( BNC!! 50 Ω) 1 KHz 2 Vp-p AC 1 Vdc (offset) Signal 1 Vdc offset 2 Vp-p= 0.707Vrms InfoLab_Intro / papay@hit.bme.hu 76

77 mérőhely kikapcsolás 1. Műszer(ek) KIkapcs. 2. Számítógép (Win2K) Shut Down és megvárjuk (!), amíg az aut. kikapcsolás lefut 3. Mérőhely táp-elosztó KI... és rendet rakunk (kábelek, stb.) A mérőkártyák adapterei NE maradjanak a konnektorban a mérés után (ne melegedjen a trafó) (!) InfoLab_Intro / papay@hit.bme.hu 77

78 In theory, there is no difference between theory and practice. But, in practice, there is. Jan L. A. van de Snepscheut InfoLab_Intro / papay@hit.bme.hu 78
