1 Kommunikációs rendszerek programozása (NGB_TA024_1) MÉRÉSI JEGYZŐKÖNYV (5. mérés) SIP telefonközpont készítése Trixbox-szal 1

2 Mérés helye: Széchenyi István Egyetem, L-1/7 laboratórium, 9026 Győr, Egyetem tér 1. Mérés ideje: Mérés tárgya: SIP telefonközpont készítése Trixbox-szal Mérést végezte: Mérés megrendelője: 8. mérőcsoport Andrejkovics Imre RI8HFG Ferenczy Ádám MRGSZ4 Kocsis Gergely - GK2VSO Derka István Felhasznált mérő és segédeszközök: 2 PC (2 fekete) 8 db CAT5 PATCH kábel 3 db Linksys SPA901 2

Mérés tárgya: SIP telefonközpont készítése Trixbox-szal Mérést végezte: Mérés megrendelője: 8.

3 Mérési feladat: Linksys telefonok segítségével mutassa be a SIP protokoll működését! 1. Telepítse fel a mérésvezető által kijelölt számítógépre a Trixbox-ot, majd konfigurálja be a következők szerint: a) A root jelszavát labor-ra, valamint a telepítés befejeztével a web alapú adminisztrátor (maint) jelszavát szintén labor-ra állítsa! b) A szerver automatikusan DHCP szerverről kapjon IP címet a 10.2.x.50/ x.100/24 tartományból, ahol x a csoport azonosítója! 2. A FreePBX-en telepítse a következő funkciókat: Follow me DnD (Do Not Disturb) Ring Group Caller ID lookup 3. Hozzon létre 3 db felhasználót és ezek alapján állítson be 3 db Linksys SPA901-es telefont, ahol a hívószámok x301, x302 stb. legyenek (x a csoport azonosítója)! 4. A konfigurálás végeztével próbálja, ki hogy minden irányból minden irányba működik-e a telefonálás! 5. Állítsa be úgy a rendszert, hogy az egyik szabadon választott telefon felhívása esetén, 40s után automatikusan irányítsa át a hívást (Follow me) egy másik készülékre (hívószámra)! 6. Ezután állítson be egy Ring Group-ot az egyik szabadon választott telefonon, amely segítségével a másik két telefont egyszerre lehet hívni! 3

adminisztrátor (maint) jelszavát szintén labor-ra állítsa! b) A szerver automatikusan DHCP szerverről kapjon IP címet a 10.2.x.50/24 10.2.x.100/24 tartományból, ahol x a csoport azonosítója! 2.

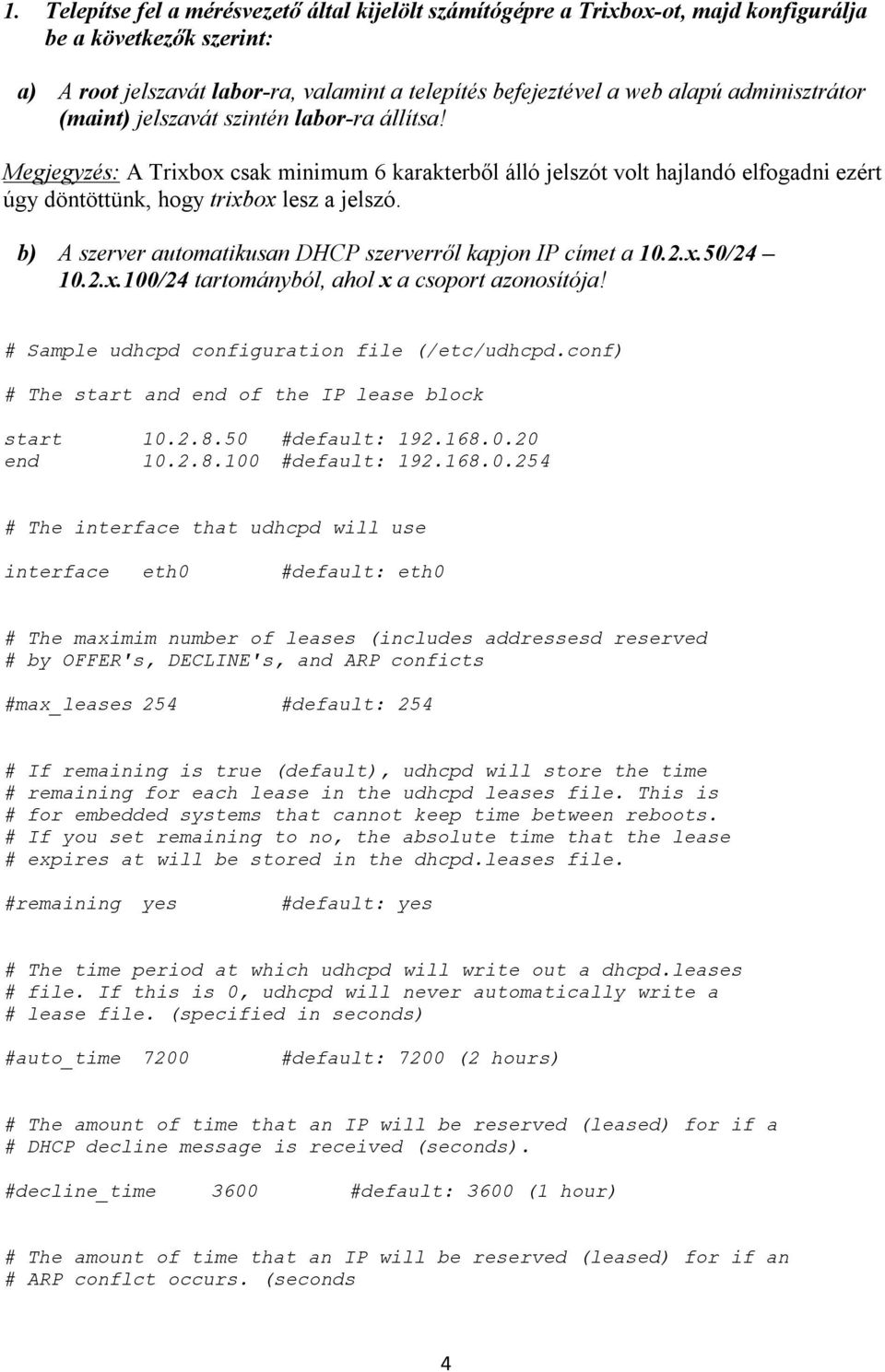

4 1. Telepítse fel a mérésvezető által kijelölt számítógépre a Trixbox-ot, majd konfigurálja be a következők szerint: a) A root jelszavát labor-ra, valamint a telepítés befejeztével a web alapú adminisztrátor (maint) jelszavát szintén labor-ra állítsa! Megjegyzés: A Trixbox csak minimum 6 karakterből álló jelszót volt hajlandó elfogadni ezért úgy döntöttünk, hogy trixbox lesz a jelszó. b) A szerver automatikusan DHCP szerverről kapjon IP címet a 10.2.x.50/ x.100/24 tartományból, ahol x a csoport azonosítója! # Sample udhcpd configuration file (/etc/udhcpd.conf) # The start and end of the IP lease block start #default: end #default: # The interface that udhcpd will use interface eth0 #default: eth0 # The maximim number of leases (includes addressesd reserved # by OFFER's, DECLINE's, and ARP conficts #max_leases 254 #default: 254 # If remaining is true (default), udhcpd will store the time # remaining for each lease in the udhcpd leases file. This is # for embedded systems that cannot keep time between reboots. # If you set remaining to no, the absolute time that the lease # expires at will be stored in the dhcpd.leases file. #remaining yes #default: yes # The time period at which udhcpd will write out a dhcpd.leases # file. If this is 0, udhcpd will never automatically write a # lease file. (specified in seconds) #auto_time 7200 #default: 7200 (2 hours) # The amount of time that an IP will be reserved (leased) for if a # DHCP decline message is received (seconds). #decline_time 3600 #default: 3600 (1 hour) # The amount of time that an IP will be reserved (leased) for if an # ARP conflct occurs. (seconds 4

b) A szerver automatikusan DHCP szerverről kapjon IP címet a 10.2.x.50/24 10.2.x.100/24 tartományból, ahol x a csoport azonosítója! # Sample udhcpd configuration file (/etc/udhcpd.

5 #conflict_time 3600 #default: 3600 (1 hour) # How long an offered address is reserved (leased) in seconds #offer_time 60 #default: 60 (1 minute) # If a lease to be given is below this value, the full lease time is # instead used (seconds). #min_lease 60 #defult: 60 # The location of the leases file #lease_file /var/lib/misc/udhcpd.leases /var/lib/misc/udhcpd.leases #defualt: # The location of the pid file #pidfile /var/run/udhcpd.pid #default: /var/run/udhcpd.pid # Everytime udhcpd writes a leases file, the below script will be called. # Useful for writing the lease file to flash every few hours. #notify_file #notify_file #default: (no script) dumpleases # <--- useful for debugging # The following are bootp specific options, setable by udhcpd. #siaddr #default: #sname zorak #default: (none) #boot_file /var/nfs_root #default: (none) # The remainer of options are DHCP options and can be specifed with the # keyword 'opt' or 'option'. If an option can take multiple items, such # as the dns option, they can be listed on the same line, or multiple # lines. The only option with a default is 'lease'. #Examles #opt dns option subnet opt router #opt wins #option dns # appened to above DNS servers for a total of 3 #option domain local #option lease # 10 days of seconds # Currently supported options, for more info, see options.c #opt subnet #opt timezone #opt router #opt timesrv #opt namesrv #opt dns #opt logsrv #opt cookiesrv 5

leases #defualt: # The location of the pid file #pidfile /var/run/udhcpd.pid #default: /var/run/udhcpd.pid # Everytime udhcpd writes a leases file, the below script will be called.

6 #opt lprsrv #opt bootsize #opt domain #opt swapsrv #opt rootpath #opt ipttl #opt mtu #opt broadcast #opt wins #opt lease #opt ntpsrv #opt tftp #opt bootfile #opt wpad # Static leases map #static_lease 00:60:08:11:CE:4E #static_lease 00:60:08:11:CE:3E Megjegyzés: A Trixbox telepítése során nem tudtuk beállítani a DHCP-ben az IP címeket. A labor hálózatának IP címtartományából osztotta ki nekünk az IP címtartományunkat. Ezért statikusan hoztuk létre a DHCP szervert és így már be tudtuk állítani a megfelelő IP címtartományt ( ). 2. A FreePBX-en telepítse a következő funkciókat: Follow me DnD (Do Not Disturb) Ring Group Caller ID lookup 6

A labor hálózatának IP címtartományából osztotta ki nekünk az IP címtartományunkat.

7 3. Hozzon létre 3 db felhasználót és ezek alapján állítson be 3 db Linksys SPA901-es telefont, ahol a hívószámok x301, x302 stb. legyenek (x a csoport azonosítója)! telo1 (8301) telo2 (8302) 7

8 telo3 (8303) A készülékek konfigurálása után a Trixbox webes felületén hozzá adtuk a 3 készüléket. Ezeken kívül még a következőket állítottuk be: a készülék típusa: Generic SIP Device display name: telo1, telo2, telo3 secret: secret - A három készüléknél is ezt a jelszót adtuk meg. 8

Ezeken kívül még a következőket állítottuk be: a készülék típusa:

9 4. A konfigurálás végeztével próbálja, ki hogy minden irányból minden irányba működike a telefonálás! A konfigurálás után nem tapasztaltunk hibát. Miután a készülékeken a jelzőfények kialudtak minden készülékről el tudtuk érni a többi készüléket. 5. Állítsa be úgy a rendszert, hogy az egyik szabadon választott telefon felhívása esetén, 40s után automatikusan irányítsa át a hívást (Follow me) egy másik készülékre (hívószámra)! A beállítások után kipróbáltuk, a 8303-ról hívtuk a 8301-et. 40 másodpercnyi csengetés után átkapcsolt a 8302-re és az csörgött tovább. 9

Miután a készülékeken a jelzőfények kialudtak minden készülékről el tudtuk érni a többi készüléket. 5.

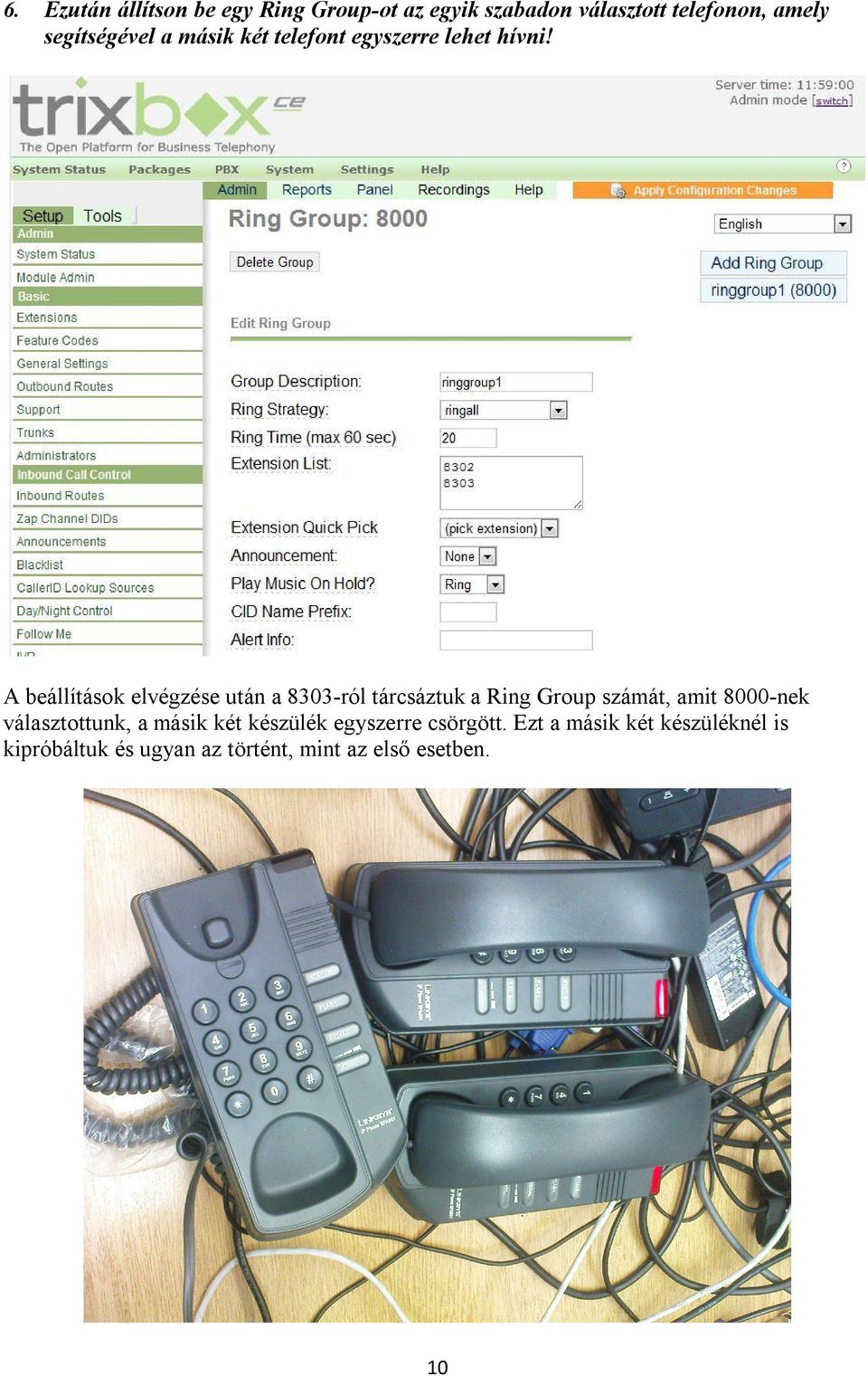

10 6. Ezután állítson be egy Ring Group-ot az egyik szabadon választott telefonon, amely segítségével a másik két telefont egyszerre lehet hívni! A beállítások elvégzése után a 8303-ról tárcsáztuk a Ring Group számát, amit 8000-nek választottunk, a másik két készülék egyszerre csörgött. Ezt a másik két készüléknél is kipróbáltuk és ugyan az történt, mint az első esetben. 10

A beállítások elvégzése után a 8303-ról tárcsáztuk a Ring Group számát, amit 8000-nek
