A világ elsõ teljesen érintõképernyõs kivitelû tábla oszcilloszkópja!

Átírás

1 A világ elsõ teljesen érintõképernyõs kivitelû tábla oszcilloszkópja! tbook sorozat 70M~1GHz sávszélesség 1~5 GSa/s 9~450 Mpts wfms/s 2/4 csatorna Max. 1 GHz sávszélesség és max. 5 GSa/s mintavételezési sebesség az Ön igényeinek kielégítésére. Ezt a készüléket úgy tervezték, hogy eleget tegyen a különbözõ területek eltérõ igényeinek, mint kommunikáció, félvezetõ ipar, repülés, ipari elektronika, kutatás/fejlesztés, stb.

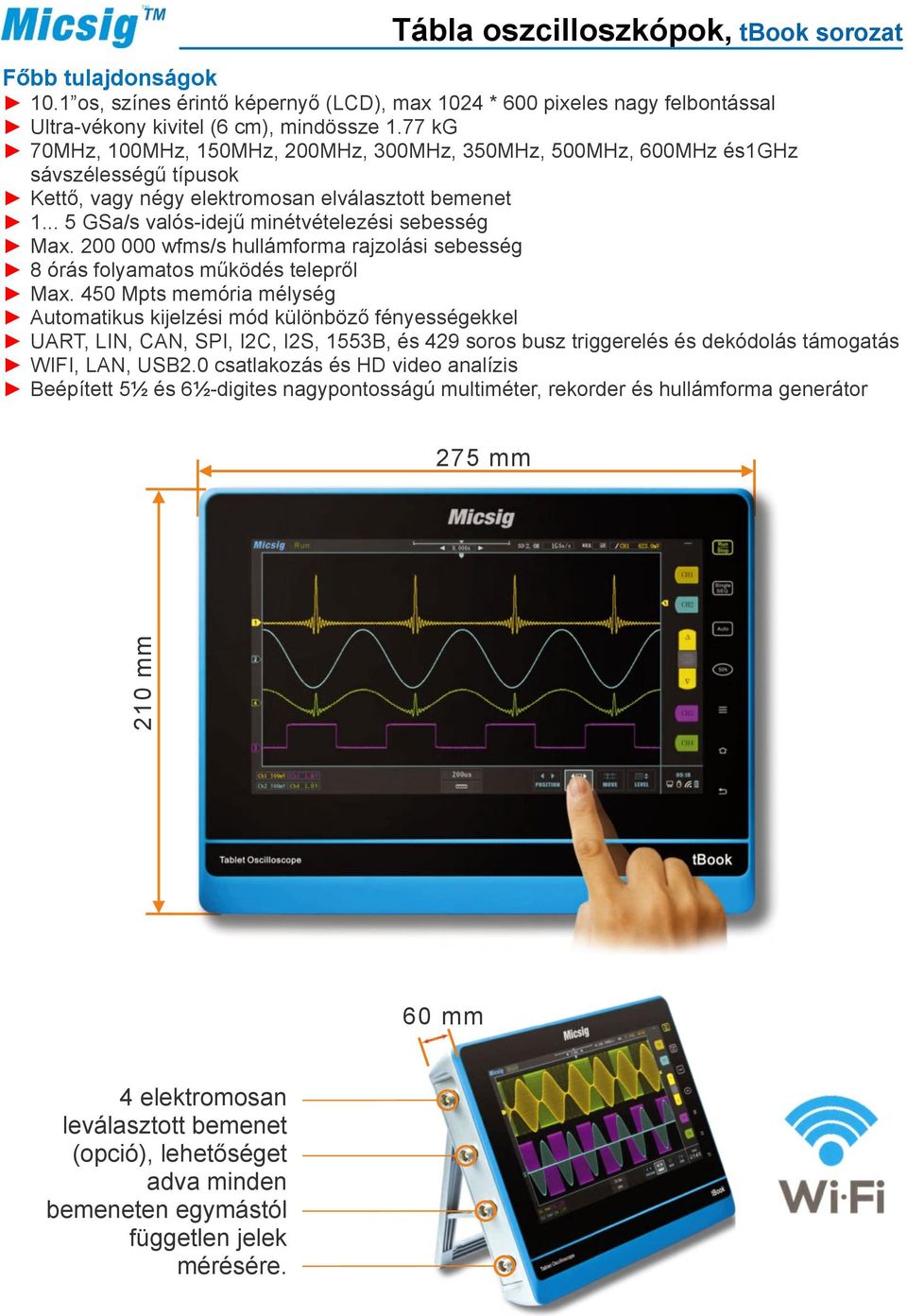

2 Fõbb tulajdonságok 10.1os, színes érintõ képernyõ (LCD), max 1024 * 600 pixeles nagy felbontással Ultra vékony kivitel (6 cm), mindössze 1.77 kg 70MHz, 100MHz, 150MHz, 200MHz, 300MHz, 350MHz, 500MHz, 600MHz és1ghz sávszélességû típusok Kettõ, vagy négy elektromosan elválasztott bemenet GSa/s valós idejû minétvételezési sebesség Max wfms/s hullámforma rajzolási sebesség 8 órás folyamatos mûködés teleprõl Max. 450 Mpts memória mélység Automatikus kijelzési mód különbözõ fényességekkel UART, LIN, CAN, SPI, I2C, I2S, 1553B, és 429 soros busz triggerelés és dekódolás támogatás WIFI, LAN, USB2.0 csatlakozás és HD video analízis Beépített 5½ és 6½ digites nagypontosságú multiméter, rekorder és hullámforma generátor 275 mm 210 mm 60 mm 4 elektromosan leválasztott bemenet (opció), lehetõséget adva minden bemeneten egymástól független jelek mérésére.

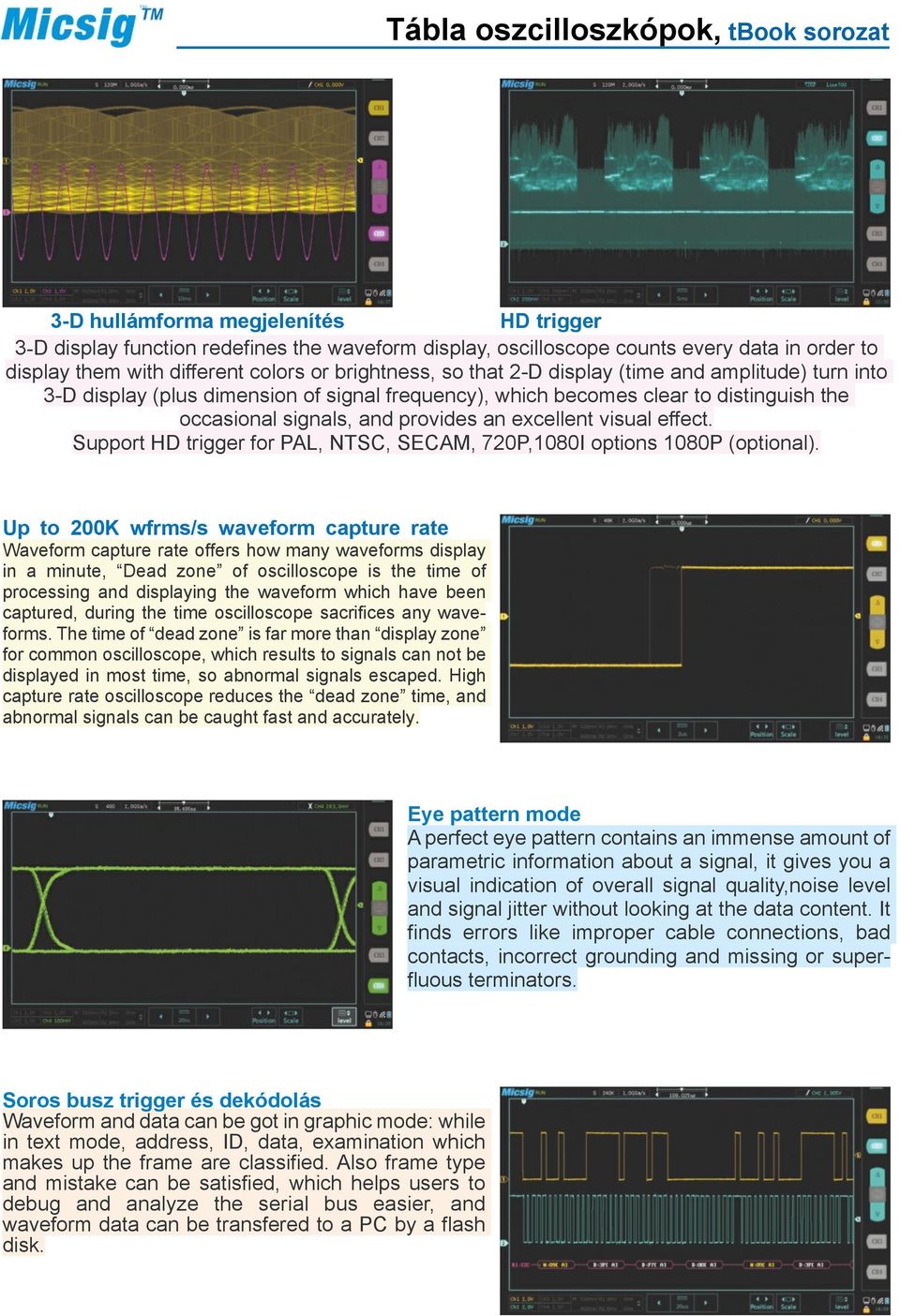

3 3 D hullámforma megjelenítés HD trigger 3 D display function redefines the waveform display, oscilloscope counts every data in order to display them with different colors or brightness, so that 2 D display (time and amplitude) turn into 3 D display (plus dimension of signal frequency), which becomes clear to distinguish the occasional signals, and provides an excellent visual effect. Support HD trigger for PAL, NTSC, SECAM, 720P,1080I options 1080P (optional). Up to 200K wfrms/s waveform capture rate Waveform capture rate offers how many waveforms display in a minute, Dead zone of oscilloscope is the time of processing and displaying the waveform which have been captured, during the time oscilloscope sacrifices any waveforms. The time of dead zone is far more than display zone for common oscilloscope, which results to signals can not be displayed in most time, so abnormal signals escaped. High capture rate oscilloscope reduces the dead zone time, and abnormal signals can be caught fast and accurately. Indoor display mode Outdoor display mode Eye pattern mode A perfect eye pattern contains an immense amount of parametric information about a signal, it gives you a visual indication of overall signal quality,noise level and signal jitter without looking at the data content. It finds errors like improper cable connections, bad contacts, incorrect grounding and missing or superfluous terminators. Soros busz trigger és dekódolás Waveform and data can be got in graphic mode: while in text mode, address, ID, data, examination which makes up the frame are classified. Also frame type and mistake can be satisfied, which helps users to debug and analyze the serial bus easier, and waveform data can be transfered to a PC by a flash disk.

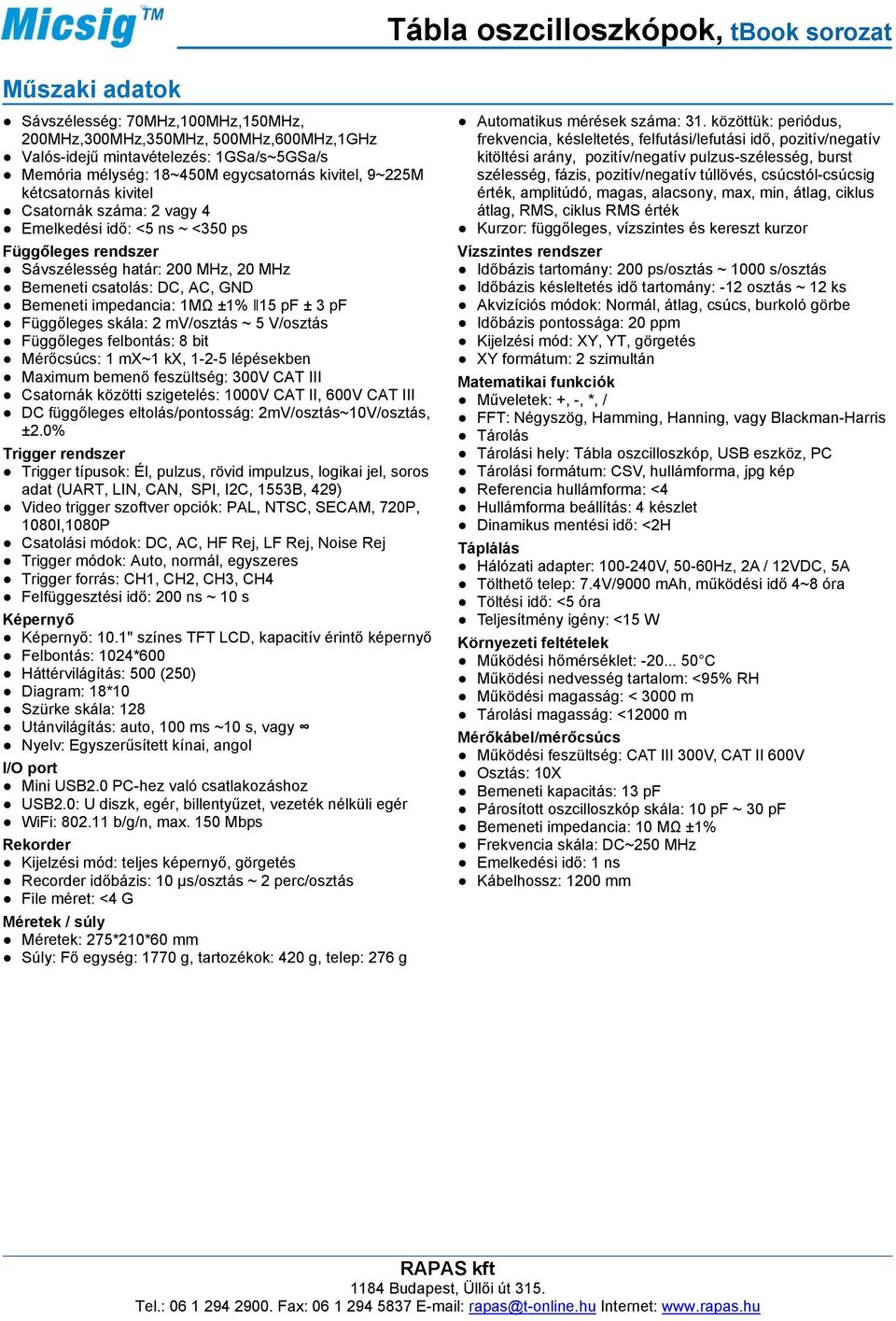

4 Mûszaki adatok Sávszélesség: 70MHz,100MHz,150MHz, 200MHz,300MHz,350MHz, 500MHz,600MHz,1GHz Valós idejû mintavételezés: 1GSa/s~5GSa/s Memória mélység: 18~450M egycsatornás kivitel, 9~225M kétcsatornás kivitel Csatornák száma: 2 vagy 4 Emelkedési idõ: <5 ns ~ <350 ps Függõleges rendszer Sávszélesség határ: 200 MHz, 20 MHz Bemeneti csatolás: DC, AC, GND Bemeneti impedancia: 1MΩ ±1% 15 pf ± 3 pf Függõleges skála: 2 mv/osztás ~ 5 V/osztás Függõleges felbontás: 8 bit Mérõcsúcs: 1 mx~1 kx, lépésekben Maximum bemenõ feszültség: 300V CAT III Csatornák közötti szigetelés: 1000V CAT II, 600V CAT III DC függõleges eltolás/pontosság: 2mV/osztás~10V/osztás, ±2.0% Trigger rendszer Trigger típusok: Él, pulzus, rövid impulzus, logikai jel, soros adat (UART, LIN, CAN, SPI, I2C, 1553B, 429) Video trigger szoftver opciók: PAL, NTSC, SECAM, 720P, 1080I,1080P Csatolási módok: DC, AC, HF Rej, LF Rej, Noise Rej Trigger módok: Auto, normál, egyszeres Trigger forrás: CH1, CH2, CH3, CH4 Felfüggesztési idõ: 200 ns ~ 10 s Képernyõ Képernyõ: 10.1" színes TFT LCD, kapacitív érintõ képernyõ Felbontás: 1024*600 Háttérvilágítás: 500 (250) Diagram: 18*10 Szürke skála: 128 Utánvilágítás: auto, 100 ms ~10 s, vagy Nyelv: Egyszerûsített kínai, angol I/O port Mini USB2.0 PC hez való csatlakozáshoz USB2.0: U diszk, egér, billentyûzet, vezeték nélküli egér WiFi: b/g/n, max. 150 Mbps Rekorder Kijelzési mód: teljes képernyõ, görgetés Recorder idõbázis: 10 µs/osztás ~ 2 perc/osztás File méret: <4 G Méretek / súly Méretek: 275*210*60 mm Súly: Fõ egység: 1770 g, tartozékok: 420 g, telep: 276 g Automatikus mérések száma: 31. közöttük: periódus, frekvencia, késleltetés, felfutási/lefutási idõ, pozitív/negatív kitöltési arány, pozitív/negatív pulzus szélesség, burst szélesség, fázis, pozitív/negatív túllövés, csúcstól csúcsig érték, amplitúdó, magas, alacsony, max, min, átlag, ciklus átlag, RMS, ciklus RMS érték Kurzor: függõleges, vízszintes és kereszt kurzor Vízszintes rendszer Idõbázis tartomány: 200 ps/osztás ~ 1000 s/osztás Idõbázis késleltetés idõ tartomány: 12 osztás ~ 12 ks Akvizíciós módok: Normál, átlag, csúcs, burkoló görbe Idõbázis pontossága: 20 ppm Kijelzési mód: XY, YT, görgetés XY formátum: 2 szimultán Matematikai funkciók Mûveletek: +,, *, / FFT: Négyszög, Hamming, Hanning, vagy Blackman Harris Tárolás Tárolási hely: Tábla oszcilloszkóp, USB eszköz, PC Tárolási formátum: CSV, hullámforma, jpg kép Referencia hullámforma: <4 Hullámforma beállítás: 4 készlet Dinamikus mentési idõ: <2H Táplálás Hálózati adapter: V, 50 60Hz, 2A / 12VDC, 5A Tölthetõ telep: 7.4V/9000 mah, mûködési idõ 4~8 óra Töltési idõ: <5 óra Teljesítmény igény: <15 W Környezeti feltételek Mûködési hõmérséklet: C Mûködési nedvesség tartalom: <95% RH Mûködési magasság: < 3000 m Tárolási magasság: <12000 m Mérõkábel/mérõcsúcs Mûködési feszültség: CAT III 300V, CAT II 600V Osztás: 10X Bemeneti kapacitás: 13 pf Párosított oszcilloszkóp skála: 10 pf ~ 30 pf Bemeneti impedancia: 10 MΩ ±1% Frekvencia skála: DC~250 MHz Emelkedési idõ: 1 ns Kábelhossz: 1200 mm RAPAS kft 1184 Budapest, Üllõi út 315. Tel.: Fax: E mail: rapas@t online.hu Internet:

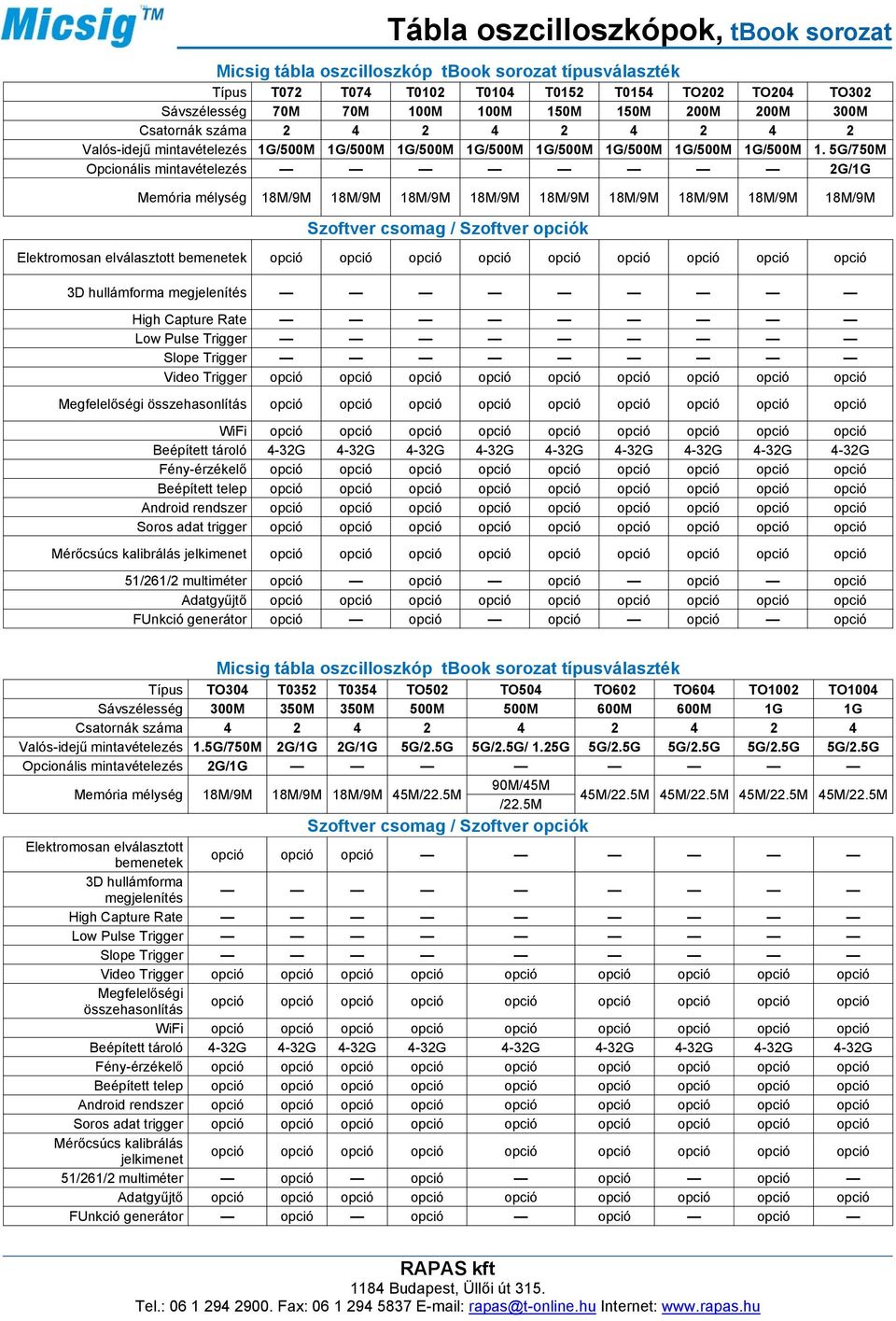

5 Micsig tábla oszcilloszkóp tbook sorozat típusválaszték Típus T072 T074 T0102 T0104 T0152 T0154 TO202 TO204 TO302 Sávszélesség 70M 70M 100M 100M 150M 150M 200M 200M 300M Csatornák száma Valós idejû mintavételezés 1G/500M 1G/500M 1G/500M 1G/500M 1G/500M 1G/500M 1G/500M 1G/500M 1. 5G/750M Opcionális mintavételezés 2G/1G Memória mélység 18M/9M 18M/9M 18M/9M 18M/9M 18M/9M 18M/9M 18M/9M 18M/9M 18M/9M Szoftver csomag / Szoftver opciók Elektromosan elválasztott bemenetek opció opció opció opció opció opció opció opció opció 3D hullámforma megjelenítés High Capture Rate Low Pulse Trigger Slope Trigger Video Trigger opció opció opció opció opció opció opció opció opció Megfelelõségi összehasonlítás opció opció opció opció opció opció opció opció opció WiFi opció opció opció opció opció opció opció opció opció Beépített tároló 4 32G 4 32G 4 32G 4 32G 4 32G 4 32G 4 32G 4 32G 4 32G Fény érzékelõ opció opció opció opció opció opció opció opció opció Beépített telep opció opció opció opció opció opció opció opció opció Android rendszer opció opció opció opció opció opció opció opció opció Soros adat trigger opció opció opció opció opció opció opció opció opció Mérõcsúcs kalibrálás jelkimenet opció opció opció opció opció opció opció opció opció 51/261/2 multiméter opció opció opció opció opció Adatgyûjtõ opció opció opció opció opció opció opció opció opció FUnkció generátor opció opció opció opció opció Micsig tábla oszcilloszkóp tbook sorozat típusválaszték Típus TO304 T0352 T0354 TO502 TO504 TO602 TO604 TO1002 TO1004 Sávszélesség 300M 350M 350M 500M 500M 600M 600M 1G 1G Csatornák száma Valós idejû mintavételezés 1.5G/750M 2G/1G 2G/1G 5G/2.5G 5G/2.5G/ 1.25G 5G/2.5G 5G/2.5G 5G/2.5G 5G/2.5G Opcionális mintavételezés 2G/1G Memória mélység 18M/9M 18M/9M 18M/9M 45M/22.5M 90M/45M /22.5M 45M/22.5M 45M/22.5M 45M/22.5M 45M/22.5M Szoftver csomag / Szoftver opciók Elektromosan elválasztott bemenetek opció opció opció 3D hullámforma megjelenítés High Capture Rate Low Pulse Trigger Slope Trigger Video Trigger opció opció opció opció opció opció opció opció opció Megfelelõségi összehasonlítás opció opció opció opció opció opció opció opció opció WiFi opció opció opció opció opció opció opció opció opció Beépített tároló 4 32G 4 32G 4 32G 4 32G 4 32G 4 32G 4 32G 4 32G 4 32G Fény érzékelõ opció opció opció opció opció opció opció opció opció Beépített telep opció opció opció opció opció opció opció opció opció Android rendszer opció opció opció opció opció opció opció opció opció Soros adat trigger opció opció opció opció opció opció opció opció opció Mérõcsúcs kalibrálás jelkimenet opció opció opció opció opció opció opció opció opció 51/261/2 multiméter opció opció opció opció Adatgyûjtõ opció opció opció opció opció opció opció opció opció FUnkció generátor opció opció opció opció RAPAS kft 1184 Budapest, Üllõi út 315. Tel.: Fax: E mail: rapas@t online.hu Internet:
