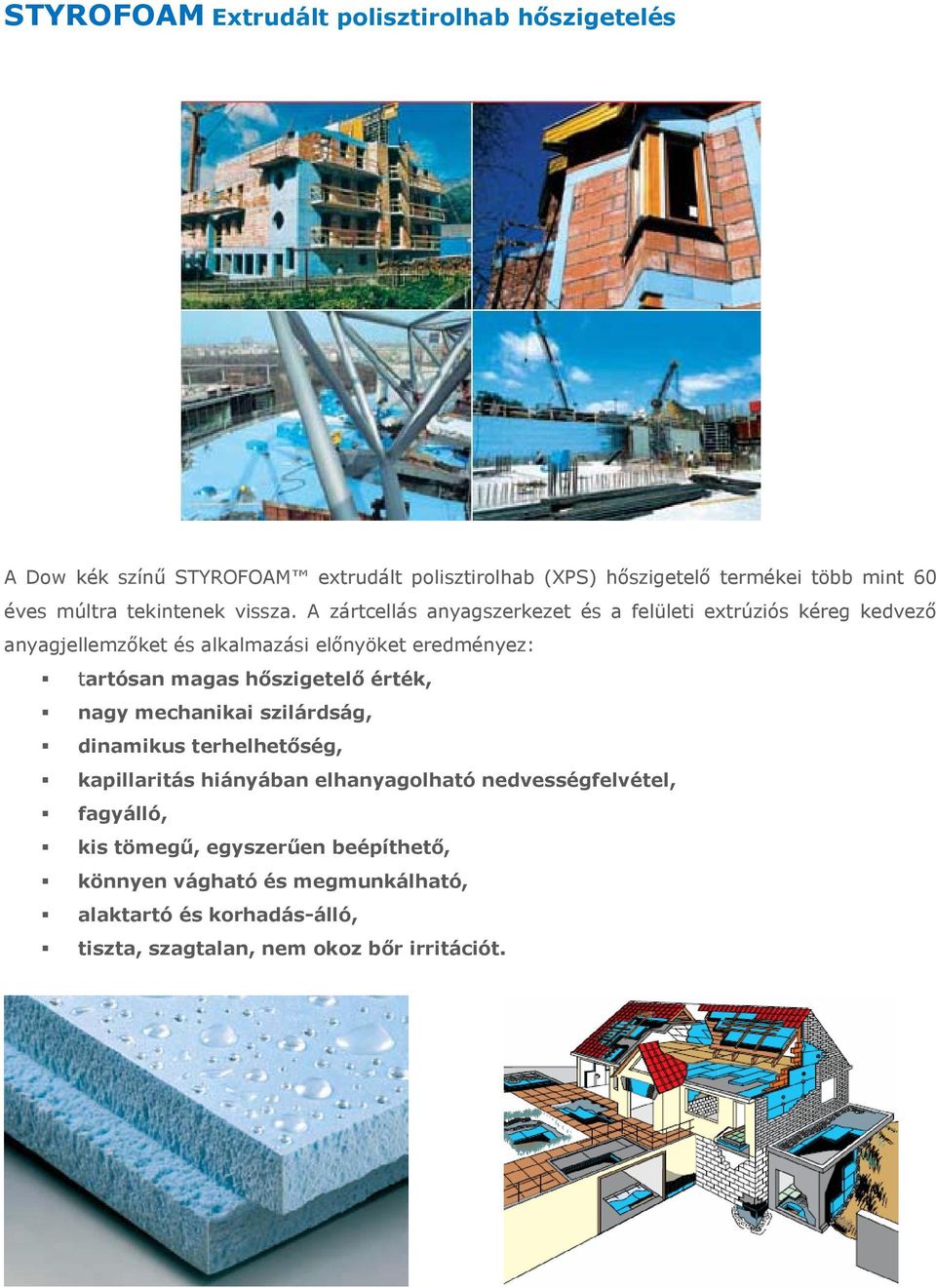

1 STYROFOAM Extrudált polisztirolhab hőszigetelés A Dow kék színű STYROFOAM extrudált polisztirolhab (XPS) hőszigetelő termékei több mint 60 éves múltra tekintenek vissza. A zártcellás anyagszerkezet és a felületi extrúziós kéreg kedvező anyagjellemzőket és alkalmazási előnyöket eredményez: tartósan magas hőszigetelő érték, nagy mechanikai szilárdság, dinamikus terhelhetőség, kapillaritás hiányában elhanyagolható nedvességfelvétel, fagyálló, kis tömegű, egyszerűen beépíthető, könnyen vágható és megmunkálható, alaktartó és korhadás-álló, tiszta, szagtalan, nem okoz bőr irritációt.

2 A STYROFOAM hőszigetelés alkalmazásának vonzó előnyei tervezők, kivitelezők és építtetők számára: Tartósan hatékony hőszigetelő teljesítmény az épület élettartama során. Biztonságos, megbízható, tartós megoldás a nedvesség elleni szigetelés külső oldalán beépített, időjárási viszontagságoknak, olvadás - fagyás ciklusoknak, intenzív nedvességhatásnak közvetlenül kitett hőszigetelő rétegként is. A STYROFOAM termékcsaládot az egyes alkalmazási területek követelményeinek megfelelő szilárdságú, felületű, élképzésű és táblaméretű terméktípusok alkotják: ROOFMATE lapostetők, magastetők, padlók és alépítményi szerkezetek hőszigetelése FLOORMATE normál és nagyterhelésű padlószerkezetek, lemezalapok hőszigetelése; PERIMATE pinceoldalfalak hőszigetelése, mechanikai védelme függőleges vízelvezetéssel; STYROFOAM IB érdesített felületű termék homlokzati falak, hőhidak, épületlábazatok hőszigetelésére, vakolt és ragasztott burkolatú felületképzéshez. A légköri ózonréteget károsító anyagok kibocsátását szabályozó EC 2037/2000 rendelet követelményeinek megfelelően 2002-től a Dow európai STYROFOAM üzemei freonmentes technológiával működnek. A Magyarországon gyártott, szén-dioxid gázzal habosított, cellákban levegőt tartalmazó STYROFOAM -A termékek a tovább szigorodó jövőbeni környezetvédelmi előírásoknak is messzemenően eleget tesznek. Fordított rétegrendű lapostetők: ROOFMATE - FLOORMATE A fordított rétegrendű tetőszigetelési rendszerben a hőszigetelő lemezek a csapadékvíz elleni szigetelés felett kerülnek beépítésre, számos alkalmazási előnyt biztosítva: Csapadékvíz elleni szigetelés fokozott védelme hőingadozás és klimatikus hatások, UV-sugárzás, kivitelezés és használat során jelentkező mechanikai igénybevételek ellen. Egyszerű rétegfelépítés, kiegészítő párazáró réteg általában nem szükséges. A hőszigetelés és a további rétegek beépítése időjárási körülményektől függetlenül végezhető. Egyszerű és gyors kivitelezés. Megnövekedett várható élettartamú vízszigetelés: a sokoldalú, folyamatos védelemnek köszönhetően a csapadékvíz elleni szigetelésnek csak elsődleges funkcióját kell betölteni, így a meghibásodás és beázás kockázata minimális.

3 A ROOFMATE lemezek megfelelnek a fordított rétegrendű lapostetők hőszigetelésével szembeni követelményeknek: kapillaritás hiányában elhanyagolható vízfelvétel, fagyállóság, nagy mechanikai szilárdság. A fordított rétegrend elismert és több évtizedes referenciákkal igazolt lapostető-szigetelési megoldás, széleskörűen alkalmazható az egyes tetőtípusoknál: kavicsolt és könnyű leterhelésű lapostetők; teraszok, járművel járható tetőfödémek; zöldtetők, tetőkertek; lapostetők utólagos hőszigetelése plusz-tető. Nem hasznosított lapostetők: ROOFMATE A nem hasznosított fordított rétegrendű lapostetők általános rétegfelépítése a következő: vasbeton tetőfödém (+ lejtbeton) 1,5% lejtésben; csapadékvíz elleni szigetelés; ROOFMATE SL hőszigetés egy rétegben, ragasztás nélkül, szoros ütközéssel, eltolt kötésben fektetve; g/m2 felületsúlyú, páraáteresztő műanyag geotextília 200 mm átfedéssel; kavics leterhelés ( 50 mm) felúszás és szélszívás ellen. Lapostetők utólagos hőszigetelése - Plusz-tető A plusz-tető megoldással felújítandó lapostetők energiahatékonysága alacsony ráfordítással jelentős mértékben növelhető. A meglévő csapadékvíz elleni szigetelés szakszerű előkészítése után új vízszigetelő réteg készül, majd a kívánt funkciójú fordított rétegfelépítés alakítható ki a tetőfödém terhelhetőségének függvényében.

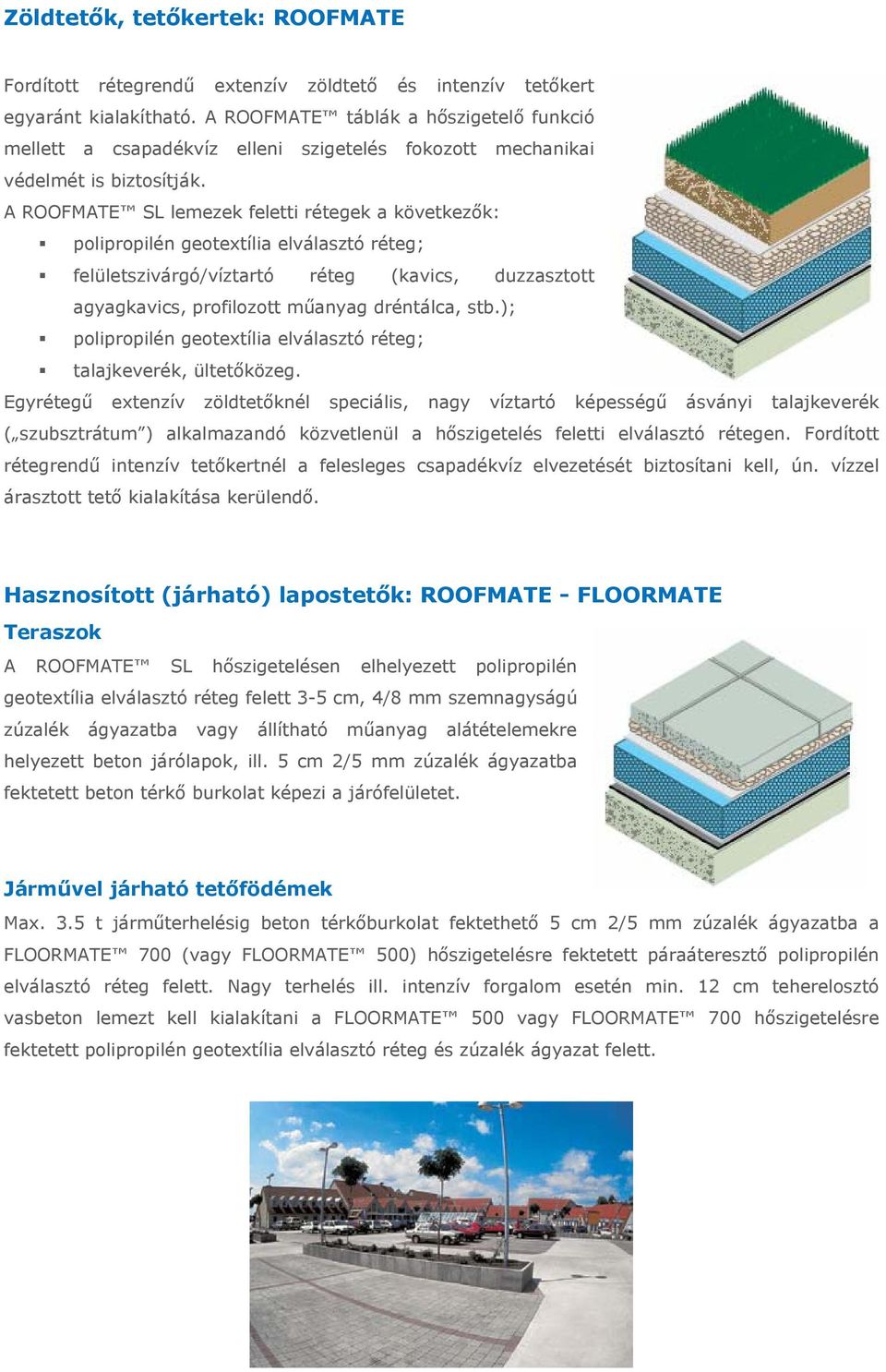

4 Zöldtetők, tetőkertek: ROOFMATE Fordított rétegrendű extenzív zöldtető és intenzív tetőkert egyaránt kialakítható. A ROOFMATE táblák a hőszigetelő funkció mellett a csapadékvíz elleni szigetelés fokozott mechanikai védelmét is biztosítják. A ROOFMATE SL lemezek feletti rétegek a következők: polipropilén geotextília elválasztó réteg; felületszivárgó/víztartó réteg (kavics, duzzasztott agyagkavics, profilozott műanyag dréntálca, stb.); polipropilén geotextília elválasztó réteg; talajkeverék, ültetőközeg. Egyrétegű extenzív zöldtetőknél speciális, nagy víztartó képességű ásványi talajkeverék ( szubsztrátum ) alkalmazandó közvetlenül a hőszigetelés feletti elválasztó rétegen. Fordított rétegrendű intenzív tetőkertnél a felesleges csapadékvíz elvezetését biztosítani kell, ún. vízzel árasztott tető kialakítása kerülendő. Hasznosított (járható) lapostetők: ROOFMATE - FLOORMATE Teraszok A ROOFMATE SL hőszigetelésen elhelyezett polipropilén geotextília elválasztó réteg felett 3-5 cm, 4/8 mm szemnagyságú zúzalék ágyazatba vagy állítható műanyag alátételemekre helyezett beton járólapok, ill. 5 cm 2/5 mm zúzalék ágyazatba fektetett beton térkő burkolat képezi a járófelületet. Járművel járható tetőfödémek Max. 3.5 t járműterhelésig beton térkőburkolat fektethető 5 cm 2/5 mm zúzalék ágyazatba a FLOORMATE 700 (vagy FLOORMATE 500) hőszigetelésre fektetett páraáteresztő polipropilén elválasztó réteg felett. Nagy terhelés ill. intenzív forgalom esetén min. 12 cm teherelosztó vasbeton lemezt kell kialakítani a FLOORMATE 500 vagy FLOORMATE 700 hőszigetelésre fektetett polipropilén geotextília elválasztó réteg és zúzalék ágyazat felett.

5 Pinceoldalfalak hőszigetelése: ROOFMATE PERIMATE Egy családi ház hő veszteségének 20%-a is felléphet a talaj irányában, főként a pinceoldalfalakon keresztül. A fűtési energiafelhasználás csökkentése, a felületi páralecsapódás megelőzése és a belső tér komfortja érdekében a talajjal érintkező helyiségek hőszigetelése fokozottan ajánlott. Fűtetlen, nem hasznosított alagsor/ pince esetén is célszerű hőszigetelni, a lábazati hőhíd kiküszöbölése érdekében. A pinceoldalfal külső, talaj felőli oldalán beépített hőszigetelés által csökken a hőveszteség és a fűtési költségek, a vízszigetelés mechanikai hatások ellen védett, hasznosul a piceoldalfal hőtároló kapacitása, a belső felületi páralecsapódás kiküszöbölhető, az épületlábazat hőhíd-hatása jelentősen csökken, a talajban lévő épületszerkezetek élettartama megnő. A pinceoldalfal külső oldalán beépített hőszigetelés hatékonyságát az intenzív igénybevételek nem csökkenthetik. A ROOFMATE SL és PERIMATE DI lemezek jellemzői: nagy nyomószilárdság, tartósan alacsony nedvességfelvétel, fagyállóság Hosszú távú alkalmazási teljesítményt biztosítanak. A ROOFMATE SL termék hőszigetelésként és a talajnedvesség, talajvíz elleni szigetelés mechanikai védelmére alkalmazható. Az egyik felületén hornyolt és geotextíliával ellátott PERIMATE DI hőszi getelő és felületszivárgó lemez a függőleges vízelvezetést is biztosítja. Alkalmazás A ROOFMATE SL hőszigetelő táblák INSTA- STIK egykomponensű PU ragasztóval vagy oldószermentes, hidegen alkalmazható bitumenes ragasztóval rögzítendők az elkészült talajnedvesség ill. talajvíznyomás elleni szigeteléshez, vízzáró beton pinceoldalfalhoz, alapfalhoz; eltolt kötésben, szoros ütközéssel beépítve. A hőszigetelő táblák lépcsős élképzése hőhídmentes illesztést biztosít. Talajpára, talajnedvesség esetén elegendő sávos, ill. pontonkénti ragasztás.

6 Talajvízben történő alkalmazásnál teljes felületű bitumenes ragasztás szükséges. A hőszigetelést az alaptest kiugró peremére kell állítani, így elkerülhető a táblák lecsúszása földvisszatöltéskor. Hőszigetelés, szigetelés-védelem vízelvezetéssel A többfunkciós PERIMATE DI hőszigetelő és felületszivárgó lemezeket a vízelvezető csatornákkal függőleges helyzetben, hálómintában kell beépíteni, a geotextíliára nyomtatott nyíl felfelé mutasson. Nagy teherbírású padlóhőszigetelés: ROOFMATE FLOORMATE A padlók hőszigetelése a hőveszteség csökkentése mellett jelentősen javítja a belső tér komfortját és hozzájárul a padlószerkezet hőtároló kapacitásának hatékony hasznosításához. A ROOFMATE és FLOORMATE padlóhőszigetelés előnyei: nagy statikus és dinamikus teherbírás, csekély mértékű összenyomódás, takarékos teherelosztó szerkezet (vb. lemez), tartósan magas hőszigetelő érték, egyszerű rétegfelépítés, egyszerű és gyors kivitelezés, szilárd, megbízható padlószerkezet. Talajon fekvő normál terhelésű padlók hőszigetelése A hagyományos kialakítású hőszigetelt padlószerkezet mellett (ahol ROOFMATE SL vagy Styrofoam IB táblák beépítése a szerelő- lemezek nagy szilárdsága és elhanyagolható aljzatbetonra fektetett talajnedvesség elleni szigetelésen történik), az extrudált polisztirolhab vízfelvétele lehetővé teszi a ROOFMATE SL táblák közvetlen fektetését cm tömörített kavicságyazatra, teherelosztó vasalt betonlemez alatt, PE-fólia közbenső elválasztó réteggel. A PE-fólia megakadályozza a betonozási nedvesség elszivárgását és talajpára elleni védelmet is biztosít. Nagyobb nedvességtartalom esetén talajnedvesség elleni szigetelés fektetendő a vasalt aljzatbeton lemez felületére. Emeletközi födémek padló-hőszigetelése, padlófűtés A ROOFMATE SL és Styrofoam IB lemezek tartós és hatékony megoldást nyújtanak emeletközi födémek padló-hőszigeteléséhez is:

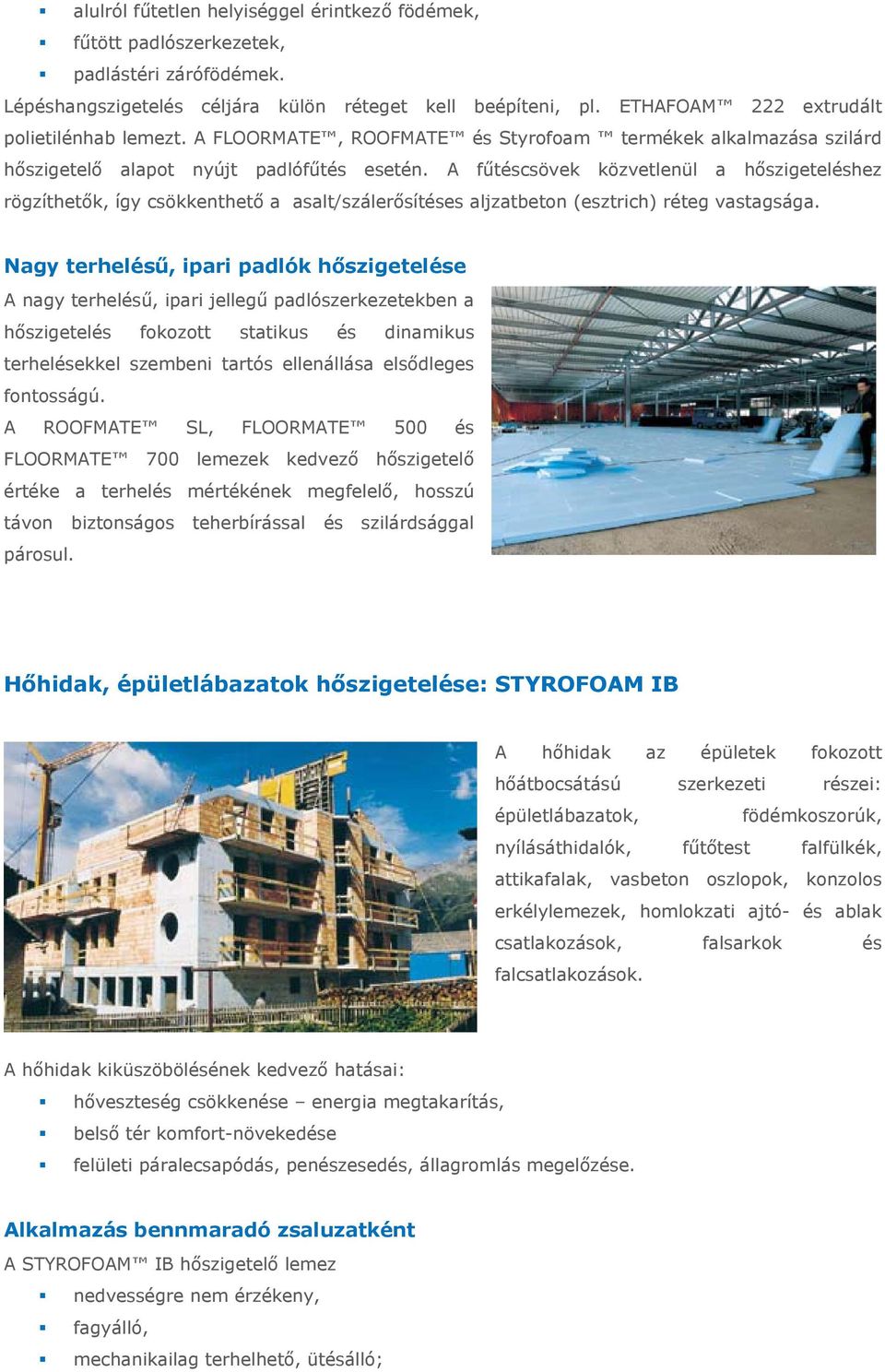

7 alulról fűtetlen helyiséggel érintkező födémek, fűtött padlószerkezetek, padlástéri zárófödémek. Lépéshangszigetelés céljára külön réteget kell beépíteni, pl. ETHAFOAM 222 extrudált polietilénhab lemezt. A FLOORMATE, ROOFMATE és Styrofoam termékek alkalmazása szilárd hőszigetelő alapot nyújt padlófűtés esetén. A fűtéscsövek közvetlenül a hőszigeteléshez rögzíthetők, így csökkenthető a asalt/szálerősítéses aljzatbeton (esztrich) réteg vastagsága. Nagy terhelésű, ipari padlók hőszigetelése A nagy terhelésű, ipari jellegű padlószerkezetekben a hőszigetelés fokozott statikus és dinamikus terhelésekkel szembeni tartós ellenállása elsődleges fontosságú. A ROOFMATE SL, FLOORMATE 500 és FLOORMATE 700 lemezek kedvező hőszigetelő értéke a terhelés mértékének megfelelő, hosszú távon biztonságos teherbírással és szilárdsággal párosul. Hőhidak, épületlábazatok hőszigetelése: STYROFOAM IB A hőhidak az épületek fokozott hőátbocsátású szerkezeti részei: épületlábazatok, födémkoszorúk, nyílásáthidalók, fűtőtest falfülkék, attikafalak, vasbeton oszlopok, konzolos erkélylemezek, homlokzati ajtó- és ablak csatlakozások, falsarkok és falcsatlakozások. A hőhidak kiküszöbölésének kedvező hatásai: hőveszteség csökkenése energia megtakarítás, belső tér komfort-növekedése felületi páralecsapódás, penészesedés, állagromlás megelőzése. Alkalmazás bennmaradó zsaluzatként A STYROFOAM IB hőszigetelő lemez nedvességre nem érzékeny, fagyálló, mechanikailag terhelhető, ütésálló;

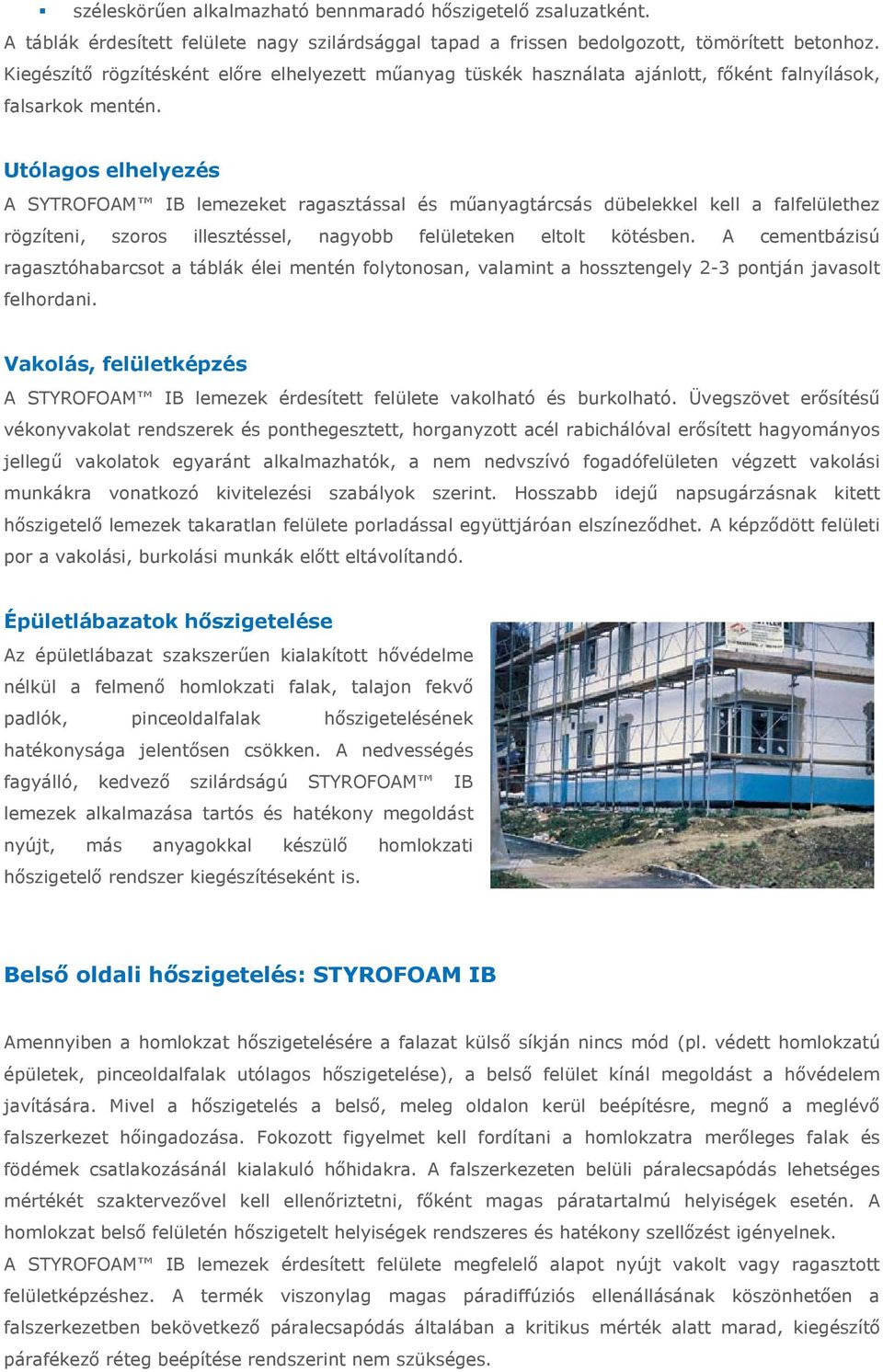

8 széleskörűen alkalmazható bennmaradó hőszigetelő zsaluzatként. A táblák érdesített felülete nagy szilárdsággal tapad a frissen bedolgozott, tömörített betonhoz. Kiegészítő rögzítésként előre elhelyezett műanyag tüskék használata ajánlott, főként falnyílások, falsarkok mentén. Utólagos elhelyezés A SYTROFOAM IB lemezeket ragasztással és műanyagtárcsás dübelekkel kell a falfelülethez rögzíteni, szoros illesztéssel, nagyobb felületeken eltolt kötésben. A cementbázisú ragasztóhabarcsot a táblák élei mentén folytonosan, valamint a hossztengely 2-3 pontján javasolt felhordani. Vakolás, felületképzés A STYROFOAM IB lemezek érdesített felülete vakolható és burkolható. Üvegszövet erősítésű vékonyvakolat rendszerek és ponthegesztett, horganyzott acél rabichálóval erősített hagyományos jellegű vakolatok egyaránt alkalmazhatók, a nem nedvszívó fogadófelületen végzett vakolási munkákra vonatkozó kivitelezési szabályok szerint. Hosszabb idejű napsugárzásnak kitett hőszigetelő lemezek takaratlan felülete porladással együttjáróan elszíneződhet. A képződött felületi por a vakolási, burkolási munkák előtt eltávolítandó. Épületlábazatok hőszigetelése Az épületlábazat szakszerűen kialakított hővédelme nélkül a felmenő homlokzati falak, talajon fekvő padlók, pinceoldalfalak hőszigetelésének hatékonysága jelentősen csökken. A nedvességés fagyálló, kedvező szilárdságú STYROFOAM IB lemezek alkalmazása tartós és hatékony megoldást nyújt, más anyagokkal készülő homlokzati hőszigetelő rendszer kiegészítéseként is. Belső oldali hőszigetelés: STYROFOAM IB Amennyiben a homlokzat hőszigetelésére a falazat külső síkján nincs mód (pl. védett homlokzatú épületek, pinceoldalfalak utólagos hőszigetelése), a belső felület kínál megoldást a hővédelem javítására. Mivel a hőszigetelés a belső, meleg oldalon kerül beépítésre, megnő a meglévő falszerkezet hőingadozása. Fokozott figyelmet kell fordítani a homlokzatra merőleges falak és födémek csatlakozásánál kialakuló hőhidakra. A falszerkezeten belüli páralecsapódás lehetséges mértékét szaktervezővel kell ellenőriztetni, főként magas páratartalmú helyiségek esetén. A homlokzat belső felületén hőszigetelt helyiségek rendszeres és hatékony szellőzést igényelnek. A STYROFOAM IB lemezek érdesített felülete megfelelő alapot nyújt vakolt vagy ragasztott felületképzéshez. A termék viszonylag magas páradiffúziós ellenállásának köszönhetően a falszerkezetben bekövetkező páralecsapódás általában a kritikus mérték alatt marad, kiegészítő párafékező réteg beépítése rendszerint nem szükséges.

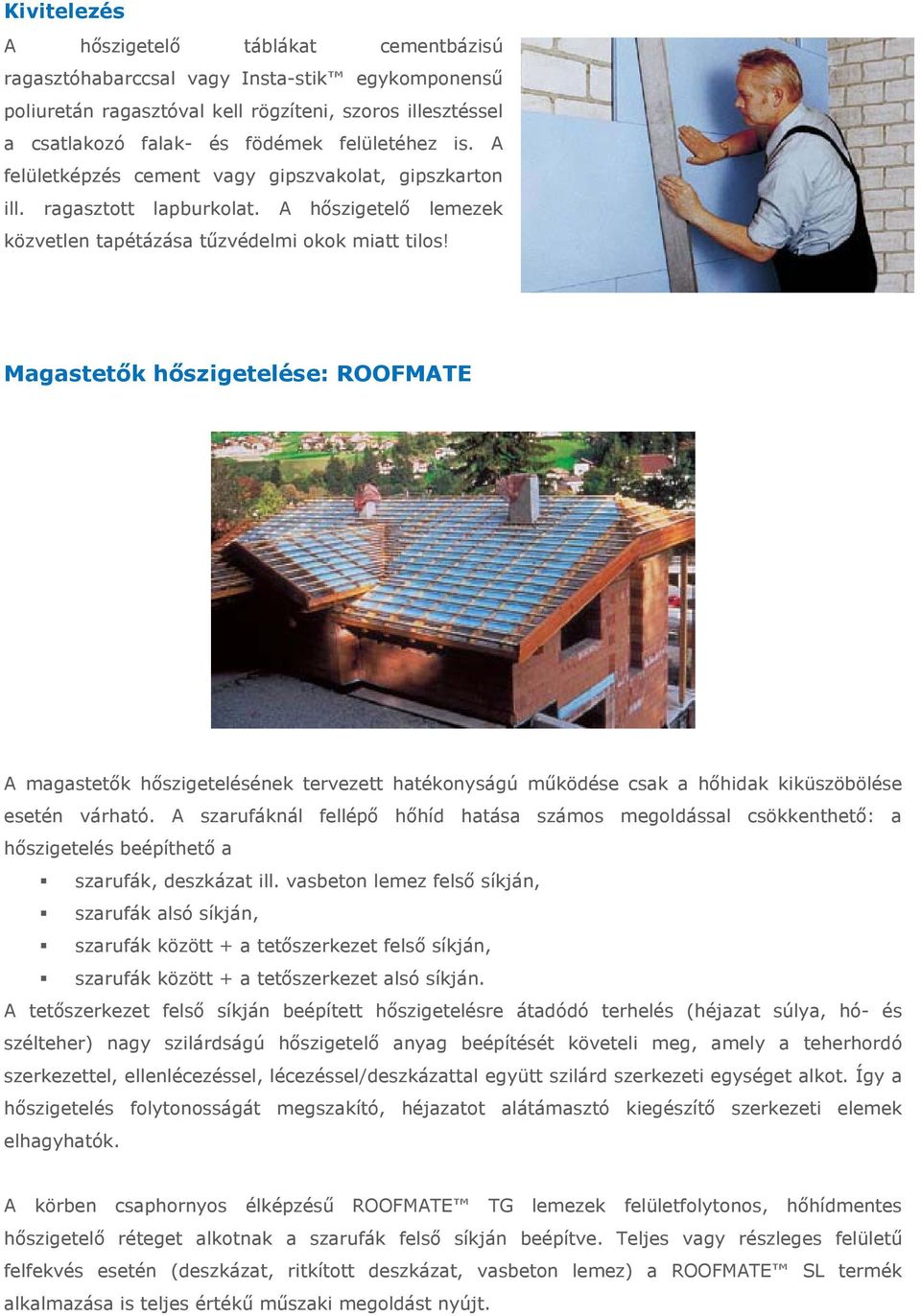

9 Kivitelezés A hőszigetelő táblákat cementbázisú ragasztóhabarccsal vagy Insta-stik egykomponensű poliuretán ragasztóval kell rögzíteni, szoros illesztéssel a csatlakozó falak- és födémek felületéhez is. A felületképzés cement vagy gipszvakolat, gipszkarton ill. ragasztott lapburkolat. A hőszigetelő lemezek közvetlen tapétázása tűzvédelmi okok miatt tilos! Magastetők hőszigetelése: ROOFMATE A magastetők hőszigetelésének tervezett hatékonyságú működése csak a hőhidak kiküszöbölése esetén várható. A szarufáknál fellépő hőhíd hatása számos megoldással csökkenthető: a hőszigetelés beépíthető a szarufák, deszkázat ill. vasbeton lemez felső síkján, szarufák alsó síkján, szarufák között + a tetőszerkezet felső síkján, szarufák között + a tetőszerkezet alsó síkján. A tetőszerkezet felső síkján beépített hőszigetelésre átadódó terhelés ( héjazat súlya, hó- és szélteher) nagy szilárdságú hőszigetelő anyag beépítését követeli meg, amely a teherhordó szerkezettel, ellenlécezéssel, lécezéssel/deszkázattal együtt szilárd szerkezeti egységet alkot. Így a hőszigetelés folytonosságát megszakító, héjazatot alátámasztó kiegészítő szerkezeti elemek elhagyhatók. A körben csaphornyos élképzésű ROOFMATE TG lemezek felületfolytonos, hőhídmentes hőszigetelő réteget alkotnak a szarufák felső síkján beépítve. Teljes vagy részleges felületű felfekvés esetén (deszkázat, ritkított deszkázat, vasbeton lemez) a ROOFMATE SL termék alkalmazása is teljes értékű műszaki megoldást nyújt.

10 A ROOFMATE lemezek új tetők és tetőfelújítások kivitelezésénél széleskörűen alkalmazhatók szarufák között elhelyezett hőszigetelés kiegészítéseként is. Mezőgazdasági épületek: ROOFMATE A korszerű gazdaságokban alkalmazott technológiák megkövetelik az állattartó és terménytároló épületek belső légállapotának pontos szabályozhatóságát. Elsődleges fontosságú a teljes hőveszteség kb. 60%-át jelentő födém- ill. tetőszerkezet hőszigetelése. A mezőgazdasági épületekben látszó felületű hőszigetelő álmennyezetként beépített ROOFMATE TG lemezek alkalmazásának előnyei: A tetőszerkezet ill. szelemenrendszer felső vagy alsó síkján beépített, körben csaphornyos élképzésű, 2400/2500x600mm méretű táblák folytonos, hőhídmentes hőszigetelő felületet alkotnak. Az ROOFMATE TG lemezek utólagos felületvédelme, bevonata általában nem szükséges. A hőszigetelő lemezek felülete nagynyomású berendezéssel tisztítható. Alkalmazás Horganyzott acél keményhab-rögzítő kapoccsal a hőszigetelés rejtett, nem látható módon rögzíthető. A táblák látszó rögzítése nagyfejű csavarokkal vagy szegekkel, ill. műanyag alátéttel történik. A hőszigetelő lemezek rendszeres tisztítása és fertőtlenítése fontos a rovarkárok elkerülése érdekében, valamint a rágcsálók elleni védelem is szükséges lehet. Általános alkalmazási tudnivalók A STYROFOAM termékek égéskésleltető anyagot tartalmaznak, amelyek a gyenge nyílt lánggal történő véletlen gyulladást megakadályozzák. Azonban a lemezek éghetők és nagy tűzben gyorsan elégnek. A STYROFOAM termékek külső térben tárolhatók, nyílt lángtól, egyéb hőforrástól távol tartva. Hosszabb idejű napsugárzás ellen védelmet kell biztosítani. Célszerű a táblákat felhasználásig az eredeti csomagolásban hagyni a felületi öregedés, elszíneződés elkerülése érdekében. Az ROOFMATE TG lemezek fedett térben tárolandók. A STYROFOAM termékek tartós alkalmazási hőmérséklete max. 75 C. Magasabb hőmérsékleten a táblák megolvadnak, maradó alakváltozást szenvednek. A STYROFOAM lemezeket éles késsel, finom fogú fűrésszel, elektromos alligátorfűrésszel célszerű vágni. A STYROFOAM termékek az építőiparban szokásosan használt oldó- és lágyítószermentes anyagoknak (oldószermentes bitumenes komponensek, vizes bázisú favédő anyagok,

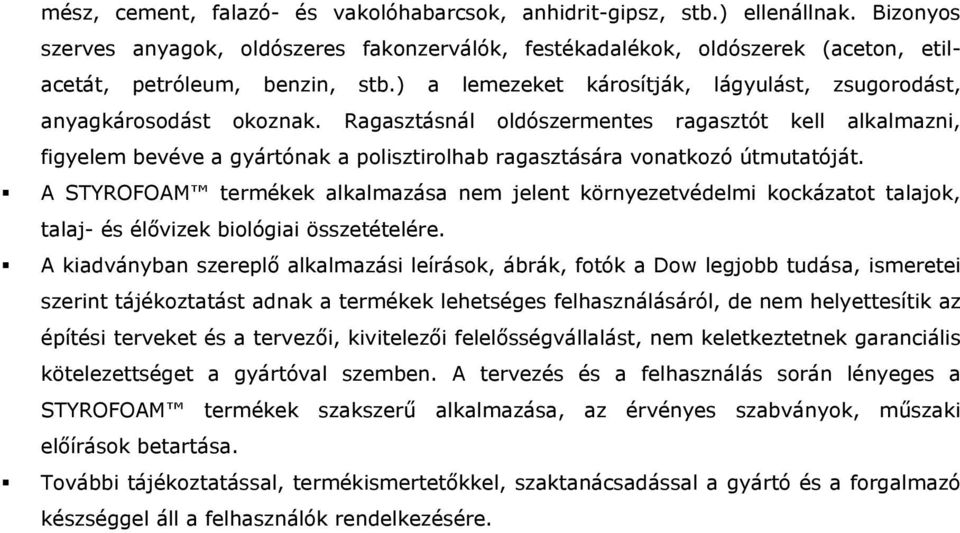

11 mész, cement, falazó- és vakolóhabarcsok, anhidrit-gipsz, stb.) ellenállnak. Bizonyos szerves anyagok, oldószeres fakonzerválók, festékadalékok, oldószerek (aceton, etilkell alkalmazni, acetát, petróleum, benzin, stb.) a lemezeket károsítják, lágyulást, zsugorodást, anyagkárosodást okoznak. Ragasztásnál oldószermentes ragasztót figyelem bevéve a gyártónak a polisztirolhab ragasztására vonatkozó útmutatóját. A STYROFOAM termékek alkalmazása nem jelent környezetvédelmi kockázatot talajok, talaj- és élővizek biológiai összetételére. A kiadványban szereplő alkalmazási leírások, ábrák, fotók a Dow legjobb tudása, ismeretei szerint tájékoztatást adnak a termékek lehetséges felhasználásáról, de nem helyettesítik az építési terveket és a tervezői, kivitelezői felelősségvállalást, nem keletkeztetnek garanciális kötelezettséget a gyártóval szemben. A tervezés és a felhasználás során lényeges a STYROFOAM termékek szakszerű alkalmazása, az érvényes szabványok, műszaki előírások betartása. További tájékoztatással, termékismertetőkkel, szaktanácsadással a gyártó és a forgalmazó készséggel áll a felhasználók rendelkezésére.

FLOORMATE 500-A Hővezetési tényező. MSZ EN 13164 W/(m.K) 80 mm: 0,035 120 mm: 0,029 70 mm: 0,036 CS (10/Y) 300 300 CC(2/1,5/50)130 130. kpa.

FLOORMATE 500-A Hővezetési tényező. MSZ EN 13164 W/(m.K) 80 mm: 0,035 120 mm: 0,029 70 mm: 0,036 CS (10/Y) 300 300 CC(2/1,5/50)130 130. kpa. Műszaki adatok Tulajdonságok 1) Szabvány Mértékegység SL-A LG-X FLOORMATE 500-A Hővezetési tényező MSZ EN 13164 W/(m.K) 80 mm: 0,035 120 mm: 0,029 70 mm: 0,036 közölt érték 2) λ D >80 mm: 0,036 3) >70
