1 Szûrés és elválasztás

2 Az ideális elválasztó réteg építményeihez A Typar Pro-val megoldást adunk a szûrés és az altalaj megerõsítés problémáira. A Typar Pro védelmet nyújt a megsülylyedés ellen és megakadályozza a talajszemcsék bemosódását a drénrendszerbe. A Typar Pro hosszú időn keresztül biztosítja az építmények állékonyságát és kiváló szűrőképessége révén, a folyamatos vízelvezetést. Alkalmazási útmutató Egyengessük el a földfelszínt és távolítsuk el a nagyobb köveket. Terítsük ki a Typar Pro geotextilt (szeles idõben gondoskodjunk a leterhelésrõl). Amennyiben több tekercset használunk, ügyeljünk a szélek megfelelõ átlapolására. Terítsük szét az ágyazó anyagot, szükség szerint tömörítsük, majd a kiválasztott burkolatot fektessük le. Drénhálózatok építésénél, szintén ügyeljünk a Typar Pro megfelelõ átlapolására (~20 cm).

A Typar Pro hosszú időn keresztül biztosítja az építmények állékonyságát és kiváló szűrőképessége révén, a folyamatos vízelvezetést. Alkalmazási útmutató 1. 2. 3. 4. 5.

3 Néhány példa a Typar Pro alkalmazására Tetőteraszok, fordított tetők... A Typar Pro elválasztó réteg feladatai: megakadályozza a kavicsszemcsék és egyéb szennyeződések bemosódását a hőszigetelő táblák csatlakozási réseibe illetve a vízszigetelés síkjára megóvja a hőszigetelő táblákat a kavicsszemcsék benyomódásaitól együttdolgozást biztosít a hőszigetelő táblák között a szélszívás és felúszás ellen a szerkezeti követelményeknek megfelelően páradiffúziós szempontból nyitott Épület körüli szivárgók, vízelvezetés, drénhálózatok... Szivárgórendszerek kialakításánál a kiváló vízáteresztő képességű, szálszerkezetéből és kereszmetszetéből adódóan eltömődés-mentes Typar Pro használatával javíthatjuk a drén hatásfokát, csökkenthetjük a kavics mennyiségét, illetve növelhetjük a szerkezet élettartamát. A Typar Pro megakadályozza a talajszemcsék bejutását a szivárgórendszerbe ezzel biztosítva a lehető legnagyobb szabad áramlási kereszmetszetet a szerkezetnek.

hőszigetelő táblákat a kavicsszemcsék benyomódásaitól együttdolgozást biztosít a hőszigetelő táblák között a szélszívás és felúszás ellen a szerkezeti követelményeknek megfelelően páradiffúziós

4 Kiselemes térburkolatok, gépkocsi bejárók... Gyalogosforgalom vagy személygépkocsi forgalom, illetve parkolók esetében jelentős költségmegtakarítást érhetünk el Typar Pro elválasztó és megerősítő réteg használatával. Javasolt rétegrend: előregyártott kiselemes burkolatok 2-3 cm ágyazó homok vagy bazaltzúzalék Typar Pro elválasztó- és megerősítő réteg cm tömörített zúzottkő ágyazat teherhordó altalaj, humuszleszedés után Ideiglenes és felvonulási utak... Ezen szerkezeteknél két fő problémával találkozhatunk: a kőzúzalék vagy a kavicsréteg az altalajba gyúródása, illetve az ezzel egyidejű elgazosodás. Ezekre a problémákra nyújt megoldást a Typar Pro. Az altalaj és a kavics vagy kőzúzalék közé fektetve a Typar Pro elválasztórétegként megakadályozza a rétegek összekeveredését és az altalajból a növények felszínre jutását, továbbá fokozza az út teherbírását. Vízáteresztő képességének köszönhetően nem akadályozza a csapadék talajba jutását.

Javasolt rétegrend: előregyártott kiselemes burkolatok 2-3 cm ágyazó homok vagy bazaltzúzalék Typar Pro elválasztó- és megerősítő réteg 15-25 cm tömörített zúzottkő ágyazat teherhordó altalaj,

5 Hatékony altalaj megerõsítés Tökéletes szûrés, elválasztás Egyszerûen beépíthetõ Könnyen kezelhetõ, vágható Vékonyabb ágyazat szükséges Sokféle anyaggal fedhetõ (jórólap, kavics, homok) Műszaki adatok Tulajdonságok Vizsgálati módszer Typar Pro 125 Egységsúly EN g/m 2 Vastagság 2 kn/m 2 EN ,43 mm Vastagság 200 kn/m 2 EN ,37 mm Mechanikai tulajdonságok Szakító szilárdság Kezdeti szakító szilárdság 5%-os nyúlásnál Energia elnyelés Szakadási nyúlás CBR pecsétnyomás Dinamikus pecsétnyomás Hidraulikus tulajdonságok EN 918 8,0 kn/m 3,5 kn/m 4,0 kn/m 60 % 1180 N 35 mm Pórusméret EN mm Vízáteresztés 10 cm-es vízoszlopnál Tekercsméretek BS l/m 2 /s 1 x 50 m jelölése: D; 2 x 25 m jelölése: E; 2 x 50 m jelölése: F

Szakító szilárdság Kezdeti szakító szilárdság 5%-os nyúlásnál Energia elnyelés Szakadási nyúlás CBR pecsétnyomás Dinamikus pecsétnyomás Hidraulikus tulajdonságok EN 918 8,0 kn/m 3,5 kn/m

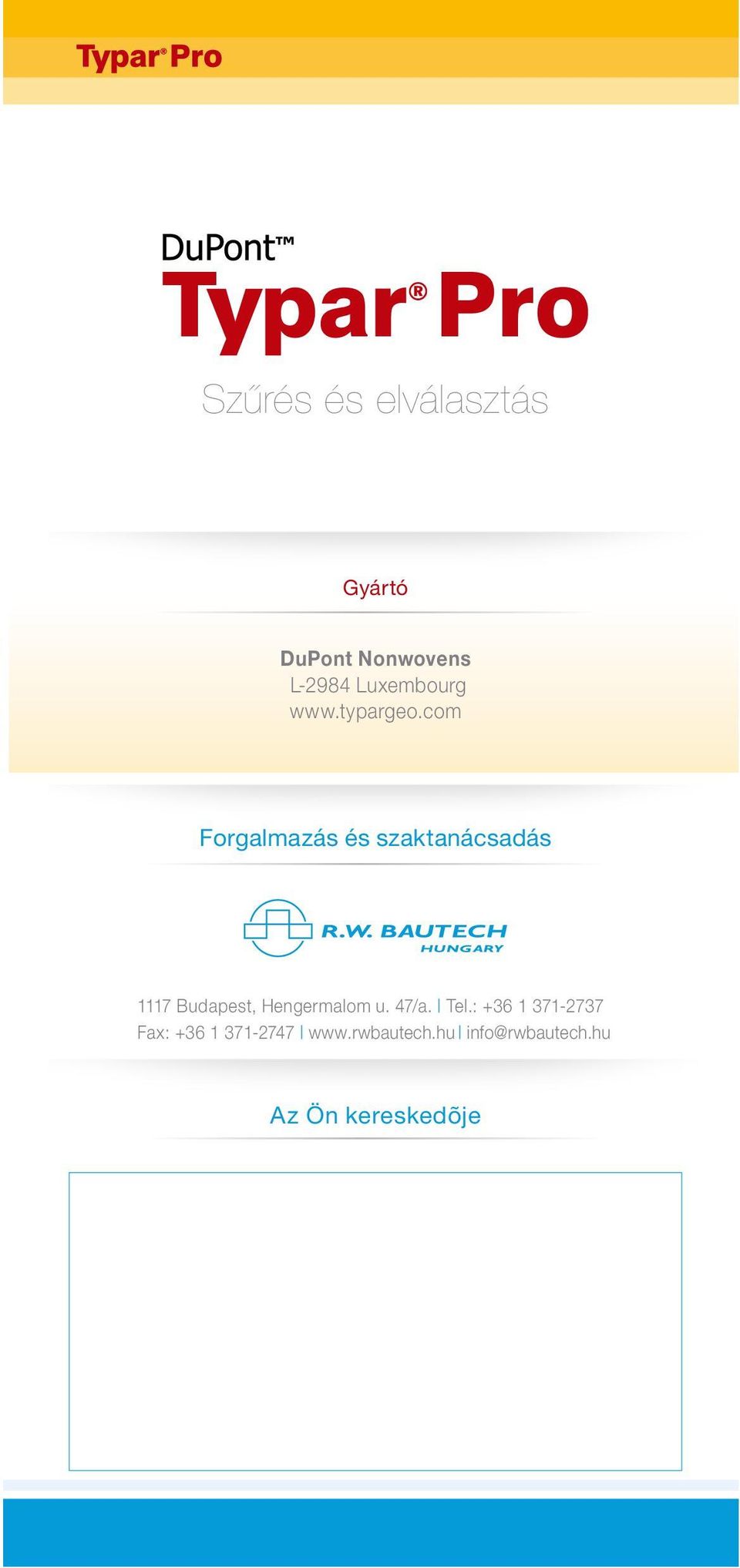

6 Szûrés és elválasztás Gyártó DuPont Nonwovens L-2984 Luxembourg Forgalmazás és szaktanácsadás 1117 Budapest, Hengermalom u. 47/a. Tel.: Fax: info@rwbautech.hu Az Ön kereskedõje

com Forgalmazás és szaktanácsadás 1117 Budapest,
