1 Drénrendszerek Katalógus H. A mûszaki változtatás jogát fenntartjuk.

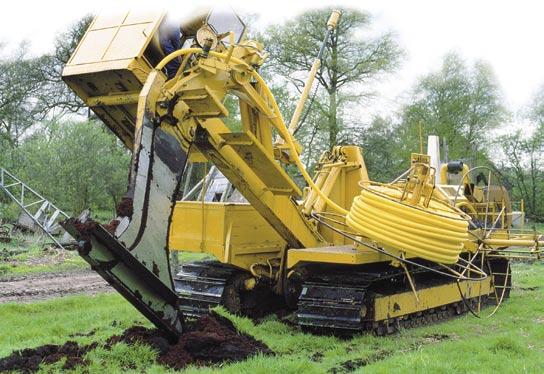

2 Ebben a katalógusban mindent megtalálnak, amire szükségük lehet a felesleges szivárgó- és talajvíz elvezetésével kapcsolatban. A RAUDREN programot egyaránt alkalmazzák a mezôgazdaság, a kert- és tájépítés területén a talajvíz-háztartás szabályozására, valamint az építési helyszínek felesleges vizének elvezetésére. További kérdések esetén a REHAU-értékesítési iroda szívesen áll a rendelkezésükre. 2

3 Tartalom: oldal RAUDREN- 4-5 dréncsövek RAUDREN G 6 PVC dréncsô RAUDREN PP 7 PP/PE dréncsô REHAU-dréncsövek Idomok a 8-10 RAUDREN programhoz REHAU-akna DN 315 RAUDREN talajvíztelenítés RAUDREN akna Csôidomok a RAUDREN programhoz 3

4 RAUDREN-dréncsövek Rugalmas dréncsô, kívül és belül hullámos felületû, sárga, PVC-U (DIN 1187), PP vagy PE alapanyagból. Trapéz alakú profil-kialakítás, a vízbelépési nyílások a hullámvölgyben helyezkednek el. A külsô átmérô megegyezik a névleges átmérôvel. Alkalmazási területek: RAUDREN-csövek szivárgó résekkel a mezôgazdaság, kertépítés területén, valamint építkezéseknél a talajvíz gyors elvezetésére, a talaj víztelenítésére használják. Szivárgó rések nélküli RAUDREN csövek a kert- és tájépítés területén használják szállítóvezetékként, valamint védôcsôként a föle fektetett vezetékeknél, és vízelvezetô vezetékként stb. RAUDREN kókuszborítással PVC-U vagy PE alapanyagú kókusz-tömörszûrôs csô. A szûrôborítást fonallal rögzítik a csôhöz. Alkalmazás: Minden homokos- és agyagos talajnál. RAUDREN geotextíliaborítással PVC vagy PE alapanyagú geotextil-tömörszûrôs csô. A szûrôborítást fonallal rögzítik a csôhöz. Alkalmazás: Minden homokos és finomszemcsés talajnál. Minôségellenôrzés 4

5 Minôségellenôrzés ISO 9001 szerinti minôségirányítási rendszer saját gyártásfelügyelet a DIN 1187 szerint (PVC-U) külsô minôségellenôrzés, ellátja a Süddeutsche Kunsstoffzentrum (Délnémet Mûanyagközpont SKZ), ürzburg (PVC-U) Vegyi anyagokkal szembeni ellenálló képesség A RAUDREN-dréncsövek ellenállnak minden, a talajban és a vízben hagyományosan elôforduló agresszív közeggel szemben ph = 2-tôl ph = 12-ig. Nem alkalmazhatók a csövek abban az esetben, ha oldószertartalmú anyagokkal (pl. benzin, olajok, zsírok stb.) kerülnek érintkezésbe. Vizsgálati tanúsítványok Igény esetén cégünk megrendelôink rendelkezésre bocsátja a külsô felügyelet eredményeként kiadott mindenkori legújabb vizsgálati tanúsítványokat. Ezen kívül lehetôség van arra, hogy mennyiségileg pontosan meghatározott csôszállítmányokra cégünk egy DIN EN szerinti alapanyagbizonylatot állítson ki. A RAUDREN G-csövek jelölése Mûszaki jellenzôk DN Kivitel Alap- Külsô- Belsô Felületi Résszé- Vízbelépési anyag átmérô átmérô réssorok lesség* felület mm mm mm (cm 2 /m) 50 szivárgó résekkel PVC-U 50,0 44,0 6 1,2 27 szivárgó résekkel PE 50,0 41,5 6 1,1 32 kókuszborítású PE 60,0 41,5 6 1,1 32 geotextil-borítású PE 51,0 41,5 6 1, szivárgó résekkel PVC-U 65,0 58,0 6 1,2 25 szivárgó résekkel PE 65,0 55,0 6 1,5 44 kókuszborítású PE 75,0 55,0 6 1,5 44 geotextil-borítású PE 66,0 55,0 6 1, szivárgó résekkel PVC-U 80,0 71,0 6 1,2 22 szivárgó résekkel PE 80,0 66,0 6 1,5 49 kókuszborítású PE 90,0 66,0 6 1,5 49 geotextil-borítású PE 81,0 66,0 6 1, szivárgó résekkel PVC-U 100,0 91,0 6 1,2 21 szivárgó résekkel PE 100,0 84,0 6 1,5 58 kókuszborítású PE 110,0 84,0 8 1,5 58 geotextil-borítású PE 101,0 84,0 8 1,5 58 szálas dréncsô PVC-U 100,0 91,0 8 1,1 38 résekkel 125 szivárgó résekkel PVC-U 125,0 115,0 8 1,2 26 szivárgó résekkel PE 125,0 109,0 8 1,5 55 kókuszborítású PE 135,0 109,0 8 1,5 55 geotextil-borítású PE 126,0 109,0 8 1, szivárgó résekkel PVC-U 160,0 144,0 6 1,2 65 szivárgó résekkel PE 160,0 135,0 6 1,5 83 kókuszborítású PE 170,0 135,0 8 1,5 83 geotextil-borítású PE 161,0 135,0 8 1,5 83 szálas dréncsô PVC-U 160,0 144,0 20 1,1 65 résekkel 200 szivárgó résekkel PVC-U 200,0 182,0 6 1,2 75 kókuszborítású PVC-U 211,5 182,0 10 1,2 30 szálas dréncsô PVC-U 200,0 182,0 20 1,2 68 résekkel *ettôl eltérô résszélességek megrendelésre A csövek legalább 5 méterenként a következô jelölésekkel rendelkeznek: a gyártó jelölése a mindenkor érvényes szabvány megnevezése névleges átmérô gyártási év A RAUDREN G-csôkötegek jelölése Minden csôkötegre egy öntapadós címke kerül, ami a következô adatokat tartalmazza: a gyártó jelölése a mindenkor érvényes szabvány megnevezése gyártási év a csôkötegben található csövek hossza résszélesség Szabványok DIN 1185 Alagcsövezés a talajvízháztartás szabályozása a talaj alagcsövezésével, csô nélküli meliorációs övezetek alatt DIN 1187 Alagcsövezés lágyítóanyag mentes polivinil-klorid (PVC-U) csövekkel, méretek, követelmények, vizsgálatok Alagcsövezési útmutatás R. Eggelsmann Paul Parey Kiadó, Hamburg és Berlin 5

6 RAUDREN G dréncsô PVC alapanyagból RAUDREN G réselt dréncsô DIN 1187 szerint, kettôs karmantyúval együtt szállítva Alapanyag: PVC - U m/tekercs , , , , , , ,37 45 RAUDREN G réseletlen dréncsô DIN 1187 szerint, kettôs karmantyúval együtt szállítva Alapanyag: PVC - U m/tekercs , , , , , , ,37 45 RAUDREN G kókuszborítású réselt dréncsô Alapanyag: PVC - U m/tekercs , , , , , , ,86 20 RAUDREN G geotextilborítású réselt dréncsô Alapanyag: PVC - U m/tekercs , , , , , , ,

7 RAUDREN G dréncsô PP/PE alapanyagból RAUDREN PP réselt dréncsô Kettôs karmantyúval együtt szállítva m/tekercs , , , , , , ,20 40 RAUDREN G PP réseletlen dréncsô Kettôs karmantyúval együtt szállítva m/tekercs , , , , , , ,20 40 RAUDREN PE kókuszborítású réselt dréncsô Alapanyag: PE színe: fekete m/tekercs , , , , , ,32 25 RAUDREN PEgeotextil-borítású réselt drénc Alapanyag: PE színe: fekete m/tekercs , , , , , ,

8 Idomok a RAUDREN G dréncsövekhez Kettôs karmantyú Alapanyag: PVC , , , , , , ,37 8 Tokelzáró dugó , , , , , , ,08 1 Kérjük, csak a RAUDREN G-PVC esetében használják. Alapanyag: PE Szín: natur , , , , , ,048 1 Kérjük, csak a RAUDREN PP esetében használják. RAUDREN G 90 ív Alapanyag: PVC (*PP) , , * 80 0, * 100 0, , , ,89 4 T-idom Minden oldalán karmantyúval ellátva (*PVC) , , , , * 125 0, * 160 0, * 200 1,06 3 8

9 Elágazás 45 Minden oldalán karmantyúval ellátva (*PVC) , , , , * 125 0, * 160 1, * 200 1,73 1 Szûkítô Alapanyag: PVC /50 0, /65 0, /80 0, /100 0, /125 0, /160 0,29 1 Nyeregidom Alapanyag: PVC (*PP) * 65/50 0, * /50 0, * /65 0, * /50 0, /65 0, /80 0, /100 0, /50 0, /65 0, /80 0, /100 0,28 1 9

10 RAUDREN G KG átmeneti idom Alapanyag: PVC ,10 1 RAUDREN G kifolyónyílás kisállatvédelem Alapanyag: PVC , , , , , , ,50 3 Faöntözô sapka Fák növények öntözéséhez Alapanyag: öntvény Szín: szürke , ,25 12 Tudnivaló: készlet-kiszerelésben is kapható (1 sapka, 10 m dréncsô, 1 T-idom) 10

11 Feljegyzések: 11

12 REHAU RAUDREN akna DN 315 Aknafedél (járható) Tisztító-, ellenôrzô- és gyûjtôakna PP alapanyagból, DN 315 névleges átmérôvel és 3 sima belsô falú DN leágazással. Alkalmazási terület ipari építmények, családi- és társasházak építési területeinek víztelenítéséhez, sportlétesítmények és mezôgazdasági területek vízelvezetéséhez, Szállítás 1 vakdugóval és 1 aknafedéllel; homokfogóval vagy anélkül; ütés- és nyomásálló, csatlakoztatása kisebb átmérôjû csövekre szûkítô idomokkal lehetséges. Aknamagasító Tartozékok Kettôs karmantyú az aknamagasító maradéktalan felhasználásához szûkítô idom DN 100 és DN 160 méretekre adapter RAUPLEN PE csôre DN 100 és DN 160 méretben öntöttvas fedlap (öntöttvas keretbôl és fedlapból áll, B és D terhelési osztályú kivitel) 12 Aknafenék

13 1. Öntöttvas fedlap DN 315 zárt Alapanyag: öntvény Csomagolás: 1 darab. osztály Súly kg/ B125G 40, D400G 46, Aknafedlap DN 315 Csomagolás: 1 darab 3.. Aknamagasító DN 315 Hasznos magasság: 80 cm Szín: narancssárga Csomagolás: 20 /raklap 4. Aknafenék DN darab DN 200 átmérôjû leágazással szerkezeti magasság kb. 78 cm, hasznos magasság kb. 50 cm szállítás 1 tokelzáró dugóval és 1 PP alapanyagból készült aknafedlappal Szín: narancssárga Csomagolás: 18 /raklap 5. Tokelzáró dugó DN 200 Alapanyag: PE Szín: piros Csomagolás: 1 6. Szûkítô RAUDREN G Csomagolás: 1 6. Szûkítô RAUPLEN Alapanyag: PE Szín: szürke Csomagolás: 1 Kettôs karmantyú DN 315 Az aknamagasító maradéktalan felhasználásához Alapanyag: PVC Szín: szürke Csomagolás: 1 Folyásfenék Szín: szürke Csomagolás: 1 Súly kg/ ,48 Súly kg/ ,85 Homokfogóval Súly kg/ ,00 Homokfogó nélkül Súly kg/ ,50 Súly kg/ ,8 Kialakítás Súly kg/ /100 0, /125 0, /160 0, Kialakítás Súly kg/ /100 0, /160 0, Súly kg/ ,95 Súly kg/ ,50 13

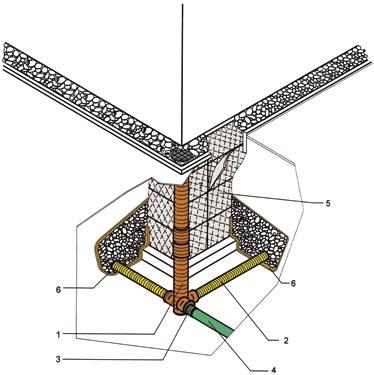

14 RAUDREN - altalaj víztelenítés Nedves pince és a falakba felkúszó nedvesség: minden háztulajdonos rémálma Eközben a talaj káros nedvességtartalma minden pince falát veszélyezteti, mindenek elôtt az olyan, a falakra nyomást nem gyakorló nedvesség miatt, amit nem vezettek el idejében. Következményként olyan károsodások kialakulása fenyeget, ami az egész építményre kihat. Éppen ezért a talajvíz által okozott károk tartós megakadályozásának a kulcsa egy jól mûködô altalaj-víztelenítés. A falakra nyomást nem gyakorló felgyülemlett állóvíz ami lehet csapadék vagy talajvíz következménye egy, az építmény falánál elhelyezett felületi vízelvezetô réteggel elkerülhetô. Itt az a lényeg, hogy minden, a föld alatt elhelyezkedô építményrészt megvédjenek a víztôl. A felgyülemlô vizet távol kell tartani a faltól, és egy vízelvezetô rendszeren keresztül el kell vezetni. A RAUDREN altalaj-víztelenítô rendszere minden, a DIN 4095 által megkövetelt funkciónak eleget tesz: az építmény biztonságos elválasztása a nedves talajtól TERRAM -drénpaplan és vízelvezetô réteg, mint az építmény szigetelésének védôrétege a talajvíz elvezetése a vízelvezetô rétegben elhelyezett RAUDREN G vízelvezetô dréncsôvel ellenôrzési- és átöblítési lehetôség a RAUDREN akna segítségével TERRAM -szûrô geotextília a vízelvezetô réteg védelmére a finom részecskék behordása ellen A RAUDREN-altalaj víztelenítô rendszerének alkotóelemei: 1. RAUDREN G dréncsô-akna DN 315 ld. 12/13 oldal 2. RAUDREN G PVC szálas dréncsô Az egyik oldalán kettôs karmantyúval szállítva Szálhossz 2,5 m Alapanyag: PVC - U DN Súly Kialakítás Csomagolás m/ raklap ,37 réselt 330 m ,37 réseletlen 330 m ,75 réselt 115 m ,75 réseletlen 115 m ,25 réselt 75 m 14

15 2. RAUDREN G PP szálas dréncsô Az egyik oldalán kettôs karmantyúval szálítva Szálhossz 2,5 m 3. Adapter 4. AWADUKT PP SN 4 az innovatív csatornacsô DN Súly Kialakítás Csomagolás m/raklap ,40 réselt 50 m ,40 réseletlen 50 m ,80 réselt 25 m ,80 réseletlen 25 m ld. a RAUDREN akna tartozékainál 13. oldal Rendkívül idôjárásálló, ütésálló -20 C-ig, teljes idom választékkal, DN között. Közelebbi információkat a Csatornarendszerek ( ) katalógusunkban találhatnak. 5. TERRAM 1B1 Alapanyagok A TERRAM -drénpaplan egy geotextil-alapú, szendvicsszerû felépítésû rétegelt termék. Egy stabil, mindkét oldalán geotextíliával kasírozott PE-vízelvezetô hálóból áll. A háló az a vízvezetô közeg, ami felveszi a vizet, és elvezeti a szivárgó vezeték csöveihez. A szûrô geotextília megvédi a hálót a legfinomabb részecskék bemosódásától. Hossz: 25 m (ettôl eltérô hosszak megrendelésre) Szélesség: 2/4 m Vastagság: 5,0 mm Felület súly: 770 g/m A szûrô geotextília tulajdonságai Tulajdonság egység TERRAM 1000 UV Vastagság 2 kpa-nál mm 0,8 Max. húzóerô 4) kn/m 8,0 Max. nyúlás 4) % 25 Pecsétnyomás (x*-s) 5) N 1200 Effektív pórusnagyság O 90,w mm 0,15 Geotextil-erôsségi osztály GRK 9) 2 Vízáteresztés 100 mm WS mellett 8) l/m² s TERRAM - Minipack 900 A TERRAM egy RAU-PP/-PE szálakból készült, termikusan megerôsített geotextília. A TERRAM gondoskodik a meglévô talajréteg és a szivárgó réteg közötti szûrôstabilitásról. Vastagság: 0,7 mm Méret: 4,5 m x 11,1 m Súly: 6 kg Felület súly: 115 g/m TERRAM a TERRAM Ltd. terméke. 15
