1 Geofizika I. A gravitációs és mágneses kutatómódszer BSc műszaki földtudományi alapszak hallgatóinak Dr. Szabó Norbert Péter egyetemi docens Miskolci Egyetem Geofizikai Intézeti Tanszék norbert.szabo.phd@gmail.com

2 Ajánlott irodalom Takács Ernő (szerk.), Bevezetés az alkalmazott geofizikába I. Tankönyvkiadó. Pethő Gábor, Vass Péter, Geofizika alapjai. Elektronikus jegyzet. GFT6001T/adatok.html Meskó Attila, Bevezetés a geofizikába. Tankönyvkiadó. Richard J. Blakely, Potential theory in gravity and magnetic applications. Cambridge University Press. Philip Kearey, Michael Brooks, Ian Hill, An Introduction to Geophysical Exploration. 3rd edition. Blackwell Science Ltd. Kis Károly, Magnetic methods of applied geophysics. Eötvös University Press. UBC GIF homepage:

3 Tematika Bevezetés A gravitációs kutatómódszer alapjai Gravitációs adatok feldolgozása Gravitációs adatok értelmezése Gravitációs adatok inverziója A mágneses kutatómódszer alapjai Mágneses adatok feldolgozása Mágneses adatok értelmezése Mágneses adatok inverziója Gyakorlat: terepi mérés és adatfeldolgozás

4 A geofizikai módszerek osztályozása Geofizika Általános geofizika Alkalmazott geofizika Felszíni geofizika Mélyfúrási geofizika Erőtér geofizika Szeizmika Radiometria Geotermika Nyitott lyuk Csövezett lyuk Gravitáció Mágnesesség Geoelektromos módszerek Elektromos Nukleáris Akusztikus Technikai Egyenáramú Elektromágneses

5 A gravitációs és mágneses módszer Természetes forrást használnak Kevésbé költséges módszerek Gyors módszerek Könnyű az adatgyűjtés Relatíve kis felbontóképesség Nem mindig alkalmazhatók Többértelmű megoldás Gyakran direkt értelmezés Inverz modellezés (1,2,3-D) Felhasználási területek - földtani térképezés - nyersanyagkutatás - környezetgeofizika - archeo-geofizika - mérnökgeofizika Módszer Előny Hátrány Relatív költség Mágneses Nagyon gyors és olcsó Gyenge felbontás Nem mindig alkalmazható 1 Gravitációs Gyors és olcsó Gyenge felbontás 10 Szeizmika Részletes Költséges 100

6 A Poisson-Eötvös összefüggés 2 2 n 2 n 2 n 2 n 2 2 n 2 n 2 n 2 n 2 2 n z U Z z y U Y z x U X Gρ κ Z z y U Z y U Y y x U X Gρ κ Y z x U Z y x U Y x U X Gρ κ X - X,Y, Z: mágneses térkomponensek - X n,y n, Z n : mágneses normál komp.-ek - U: gravitációs potenciál - ρ: térfogatsűrűség [g/cm 3 ] - Κ: mágneses szuszceptibilitás - G = ± m 3 kg -1 s -2 - x,y,z: Descartes térkoordináták

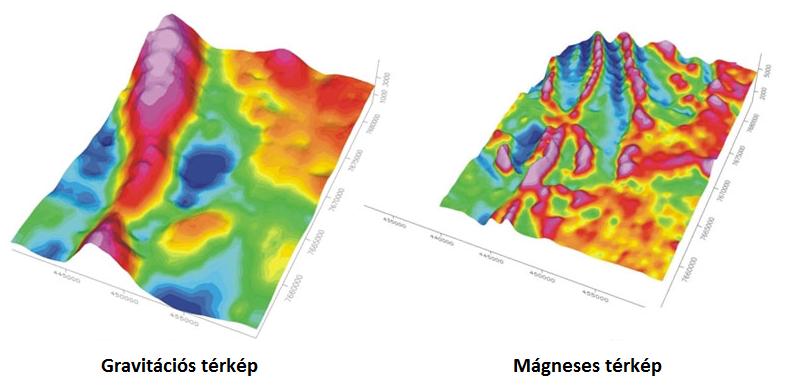

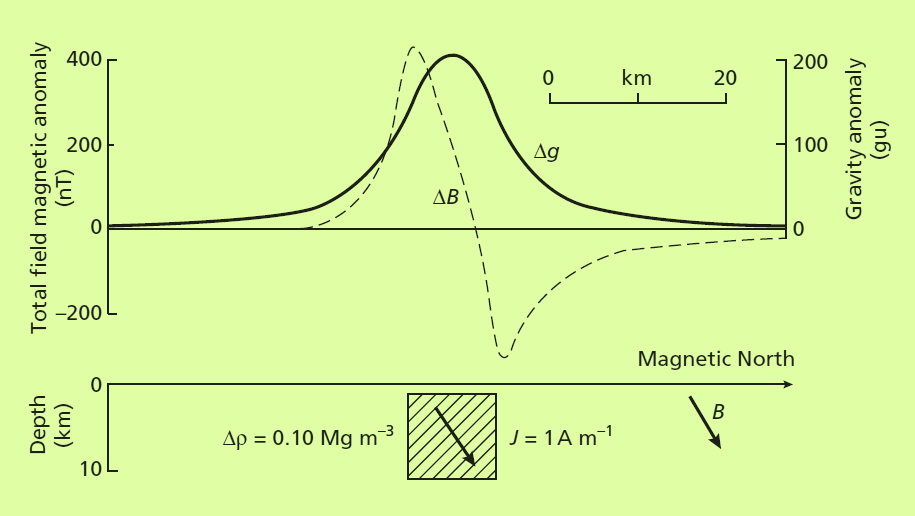

7 A gravitációs és mágneses szelvény

8 1. A gravitációs kutatómódszer alapjai

9 A gravitációs erőhatás m 1 F F m 2 r F G m m 1 r 2 2 G= ± m 3 kg -1 s -2 CODATA (Committee on Data for Science and Technology) 2010

10 A Föld gravitációs erőtere A gravitációs erőtér összetevői a Föld felszínén: - a Föld vonzása - centrifugális erő - árapálykeltő erő Newton II. törvénye: F mg Potenciál tér: g U, U G M R g G M 2 R

11 Alkalmazott mértékegységek [g] = m / sec 2 1 Gal = 10-2 m /sec 2 1 mgal = 10-3 Gal = 10-5 m / sec 2 1 gu = 10-1 mgal = 10-4 Gal = 1 μm / sec 2

12 A gravitációs mérés A mért mennyiség a felszínen és a vízen (z=0), vagy a levegőben és az űrben (z=-h) g z (x,y,z) [mgal] Ha g m,i >g bázis akkor Δ>0 2 > 1 Ha g m,i <g bázis akkor Δ<0 2 < 1 A gravitációs anomália oka: a felszín alatt elhelyezkedő kőzettestek eltérő sűrűsége (Δρ) A gravitációs mérések célja: a felszín alatti sűrűségeloszlás (földtani szerkezet) meghatározása

13 Jellegzetes gravitációs szelvények

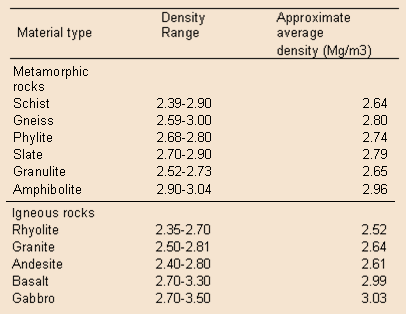

14 Kőzetek tipikus sűrűsége g/cm 3 -ben

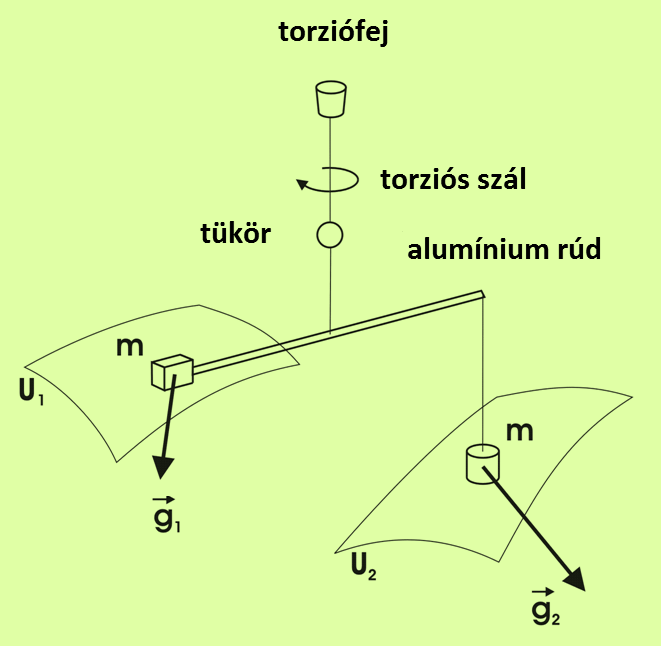

15 A torziós inga Megalkotója: Báró Eötvös Loránd ( ) Mérhető mennyiségek Ma már lassú (30min/adat), de igen pontos mérés x U y U, y x U, z y U, z x U

16 Eötvös így mutatja be a műszert A Miskolci Egyetem Geofizikai Intézeti Tanszékén található kettős inga Egyszerű egyenes vessző az az eszköz, melyet én használtam, végein különösen megterhelve és fémtokba zárva, hogy ne zavarja se a levegő háborgása, se a hideg és meleg váltakozása. E vesszőre minden tömeg a közelben és a távolban kifejti irányító hatását, de a drót, melyre fel van függesztve, e hatásnak ellenáll és ellenállva megcsavarodik, e csavarodásával a reá ható erőknek biztos mértéket adván. A Coulomb-féle mérleg különös alakban, annyi az egész. Egyszerű, mint Hamlet fuvolája, csak játszani kell tudni rajta, és miként abból a zenész gyönyörködtető változásokat tud kicsalni, úgy ebből a fizikus, a maga nem kisebb gyönyörűségére, kiolvashatja a nehézségnek lefinomabb változásait. Ilymódon a földkéreg oly mélységeibe pillanthatunk be, ahová szemünk nem hatolhat és fúróink el nem érnek."

17 Az első Eötvös-inga mérések Balaton (1901) Egbell (Szlovákia, 1916)

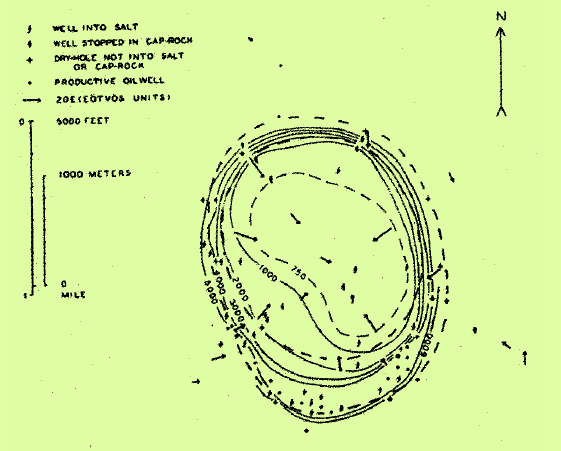

18 Az első Eötvös-inga mérések Nash Dome (USA, 1924) 1 E = /s 2

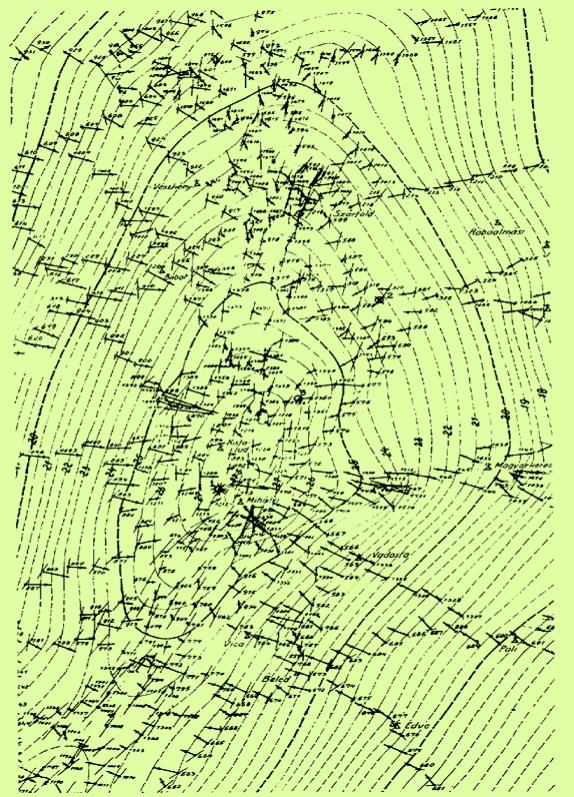

19 Az első Eötvös-inga mérések Mihályi szerkezet (Győri-medence)

20 Gravitációs mérés rúgó segítségével s s + Δs m g 1 = g Hooke törvénye ΔF=F 2 -F 1 =kδs (k: rugó állandó) A gravitációs mérés elve mδg=kδs Δg=kΔs/m F 1 = mg m g 2 = g + Δg F 2 = m(g + Δg)

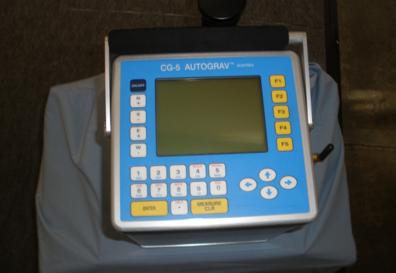

21 A graviméter Mérési paraméter: skálaleolvasás Nehézségi gyorsulás [mgal] = kalibrációs koefficiens [mgal/skálaleolvasás] * skálaleolvasás Pontosság: 1μGal (CG-5 Scintrex) Gyors és megbízható mérés

22 A szupravezető (SG) graviméter Mérési módszer: szupravezető tekercsek ultra stabil mágneses tere egy gömböt lebegtet, melynek gravitációs hatásra történő elmozdulását mérjük Igen nagy pontosság: < 0.1μGal Rögzített műszer: a nehézségi gyorsulás időbeli változása Mérést befolyásoló tényezők - árapály és egyéb tengerszintváltozások, hótakaró - légnyomás-változás - földrengések, a Föld forgása - talaj nedvességtartalom-változás

23 SG regisztrátum (Németország) Gravitációs reziduál Csapadék Talajvízszint

24 2. Gravitációs adatok feldolgozása

25 A Fourier transzformáció Frekvencia (f): rezgésszám, a másodpercenkénti ciklusok száma [Hz] A mért f(t) jel frekvencia spektruma a Fourier transzformációval adható meg. A Fourier transzformált létezésének feltétele - f(t) dt A Fourier transzformáció eredménye az F(f) folytonos komplex frekvencia spektrum (j a képzetes egység) A mért f(t) jel a spektrumból visszaállítható az inverz Fourier transzformációval

26 Az amplitúdó és fázisspektrum A Fourier spektrum Re[F(f)] valós és Im[F(f)] képzetes részre bontható A Fourier spektrum exponenciális alakban felbontható az A(f) amplitúdó és Ф(f) fázisspektrumra

27 Térbeli jel spektruma Hullámszám (k): térbeli frekvencia, egységnyi távolságra eső ciklusok száma [1/m]. A k hullámszám-vektor Descartes koordináta rendszerben (λ: hullámhossz) A térfrekvencia spektrum a Fourier transzformációval előállítható, a térbeli jel pedig az inverz Fourier transzformációval nyerhető vissza

28 SG műszerrel mért jel spektruma Finnország, 2002

29 Gravitációs mérési adatok korrekciója Bouger anomália = Δg nyers + g korr Műszerjárás (drift) korrekciója Árapály-hatás korrekciója Szélességi korrekció Magassági korrekció - szabadlég (free air) korrekció - Bouger korrekció Topografikus korrekció - kartografikus korrekció - terrén korrekció (Eötvös korrekció)

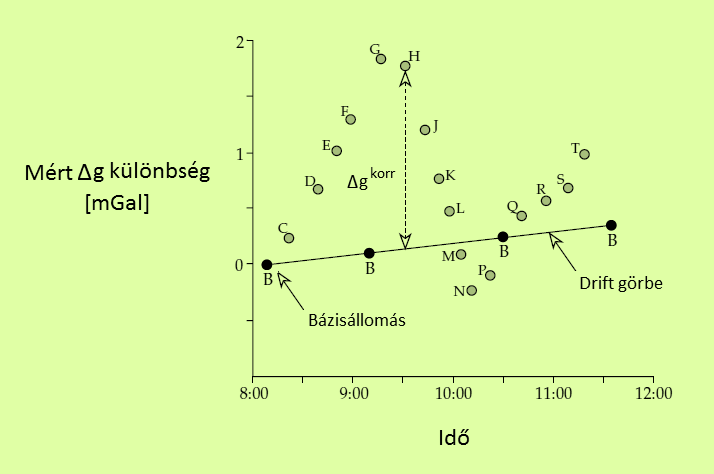

30 A műszerjárás korrekciója

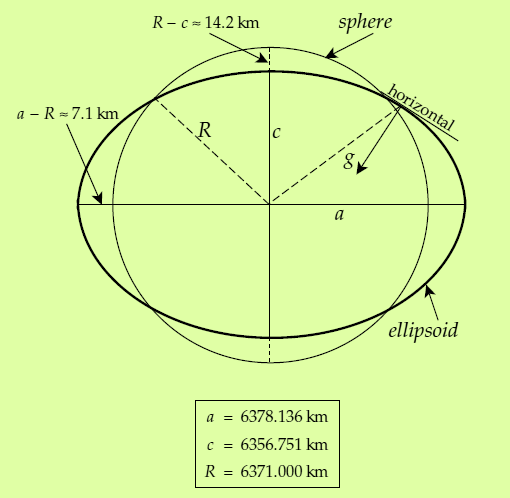

31 A normál korrekció g(φ) = g 0 (1 + k 1 sin 2 φ + k 2 sin 2 2φ) - Φ: a mérés helyének szélességi koordinátája - g 0 : a nehézségi gyorsulás normál értéke az Egyenlítőn g 0 = [gu], k 1 = 0, , k 2 = 0,

32 Szabadlég korrekció Föld vonzása csökken A mérés helye Referencia szint h Felszín alatti ható FAC = 3,086 h [gu]

33 A Föld free air gravitációs anomáliái

34 Bouger és egyesített magassági korrekció A mérés helye Bouger lemez h ρ Felszín alatti ható BC = - 2πGh = - 0,4191ρh [gu] EC = FAC + BC = (3,086-0,4191)h [gu]

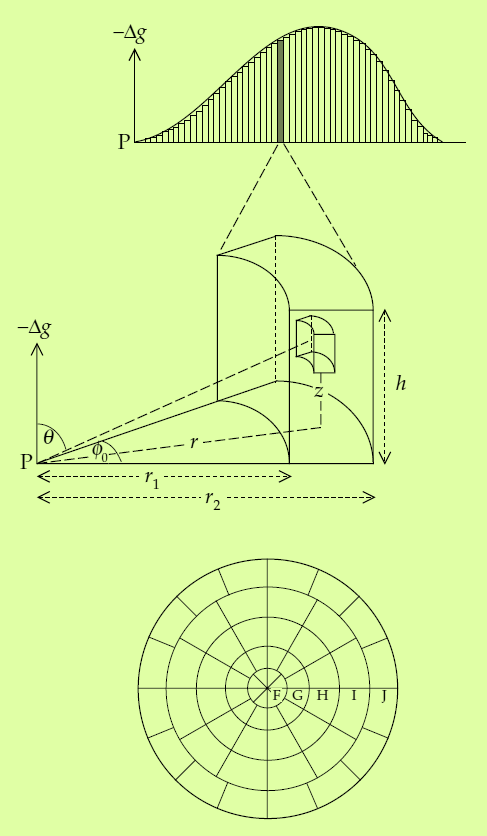

35 Topografikus korrekció A mérés helye h Referencia szint TC 0,4191 ρ (r2 r1 r1 h r2 h n 2 ) [gu]

36 É-Kalifornia Bouger anomália térkép

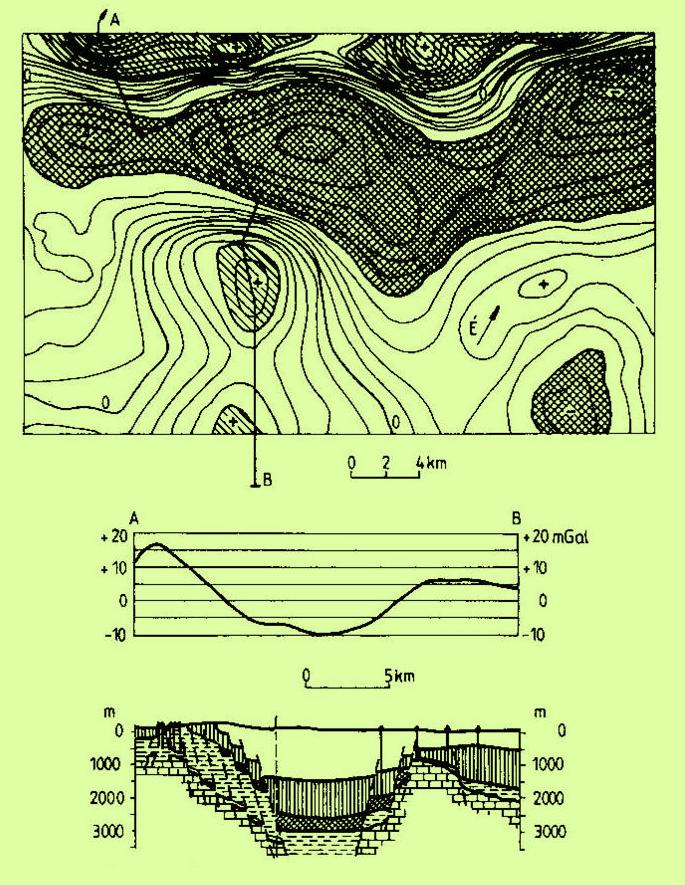

37 Egy Észak-mo.-i Bouger anomália térkép Negatív anomália: Vattamaklári árok Pozitív anomália: Bükkhegység (észak), mezőkövesdi termálvíz-tároló (délnyugat) Kőzetoszlop (alulról felfelé) - triász mészkő - miocén-oligocén agyaghomok - neogén vulkáni kőzetek - pliocén agyag-homok

38 Gravitációs térképek szűrése Mért, lokális, regionális gravitációs anomália g (m) x g (l) g (r) r(x, y) t(x, y) g(x, y) R(p,q) T(p,q) G(p,q) x x g g l r (x) (x) g g m m (x) (x) (x) Anomáliák szétválasztása szűréssel (térképtranszformációk) Időtartományban konvolúció, frekvencia tartományban szorzás - t(x,y): szűrőfüggvény - g(x,y): mért térkép - r(x,y): szűrt térkép g g (x) - p,q: hullámszám r l

39 A numerikus szűrés elve y g i (m) g i (m) t i t(x,y) g(x,y) r(x,y)=t(x,y)*g(x,y) x

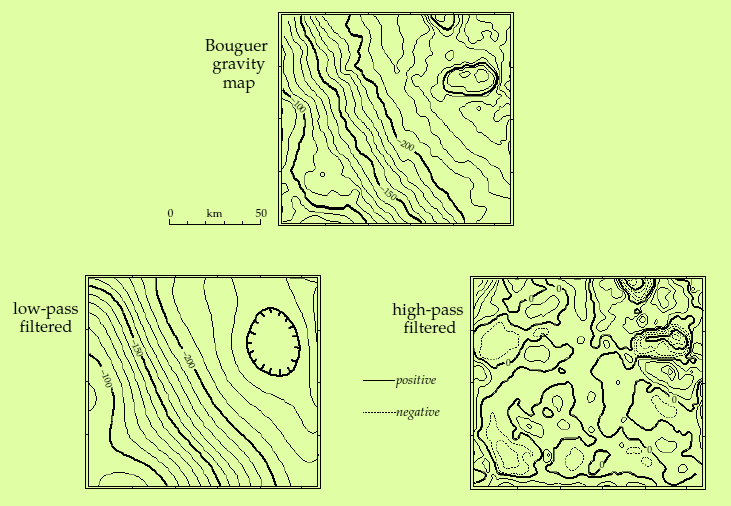

40 Gravitációs szűrő karakterisztikák A hullámszám a λ hullámhosszal kifejezve (s: állomástávolság) p 2π λ /s x, q 2π λ /s y A gravitációs szűrőmátrix radiális szimmetriát mutat, ezért vezessük be pˆ p 2 q 2 Szűrőtípusok - Alulvágó (felüláteresztő) - Csillapított alulvágó - Felülvágó (alulátersztő) - Sávszűrő

41 A regionális és reziduális anomália

42 Magyarország gravitációs anomáliái Bouger anomália Regionális anomália Reziduális anomália

43 Analitikus folytatások

44 Analitikus felfelé folytatás Kearey et al. (2002)

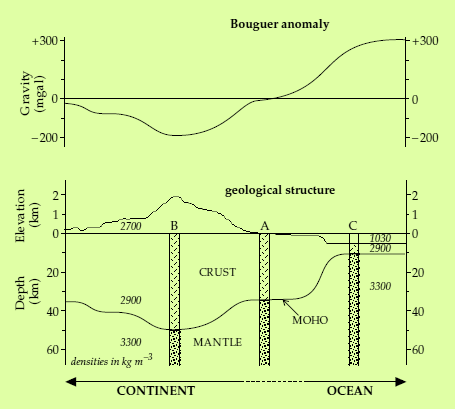

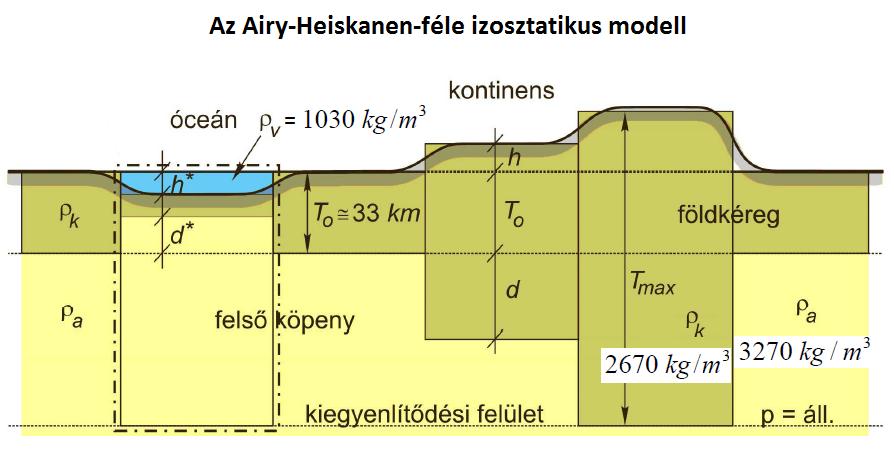

45 Regionális Bouger anomáliák Izosztatikus korrekció: a hegységek d vastagságú gyökerét ρ a sűrűségű köpenyanyaggal helyettesítjük, ill. az óceánok h * mélységéig és a köpeny d * vastagságáig ρ k sűrűségű kéreganyaggal számolunk

46 3. Gravitációs adatok értelmezése

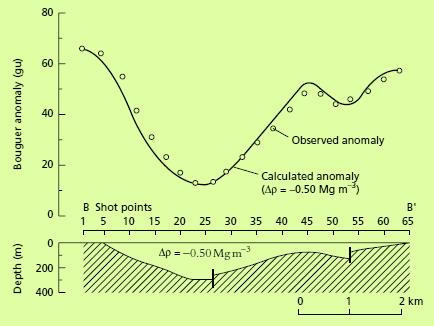

47 A gravitációs anomália számítása Kearey et al. (2002)

48 A Bouger lemez 1D modell, oldal irányban végtelen kiterjedésű lemez Bouger lemez gravitációs hatása Δg = 2πGΔh Értéke független a megfigyelés helyétől A hiba 3% alatti 1/5 meredekség alatt

49 A gömb modell A ható leghosszabb dimenziója jóval kisebb a mélységénél Pl. üreg, eltemetett tárgy, érctest stb. Az R sugarú gömb gravitációs hatása A ható z mélysége

50 A horizontális henger modell Az egyik horizontális irányban sokkal nagyobb kiterjedésű a ható, mint a másik két irányban Pl. bányavágat, alagút, folyómeder, tektonikai árok, antiklinális stb. Az R sugarú henger gravitációs hatása A ható z mélysége

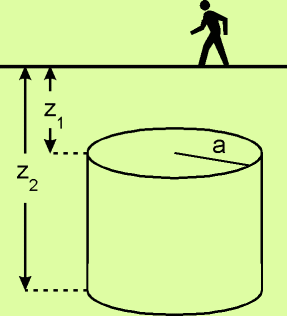

51 A vertikális henger modell A ható vertikális irányban végtelen kiterjedésű Pl. magma intrúzió, dyke stb. Az a sugarú henger gravitációs hatása z=0 esetén Speciális esetben, amikor a és a>>z 2 a formula a Bouger lemez gravitációs hatását közelíti Amikor z 2, akkor egyirányban végtelen henger gravitációs hatásáról beszélünk

52 A vető modell

53 A poligon módszer

54 Szabálytalan alakú 3D hatók

55 A gravitációs potenciál

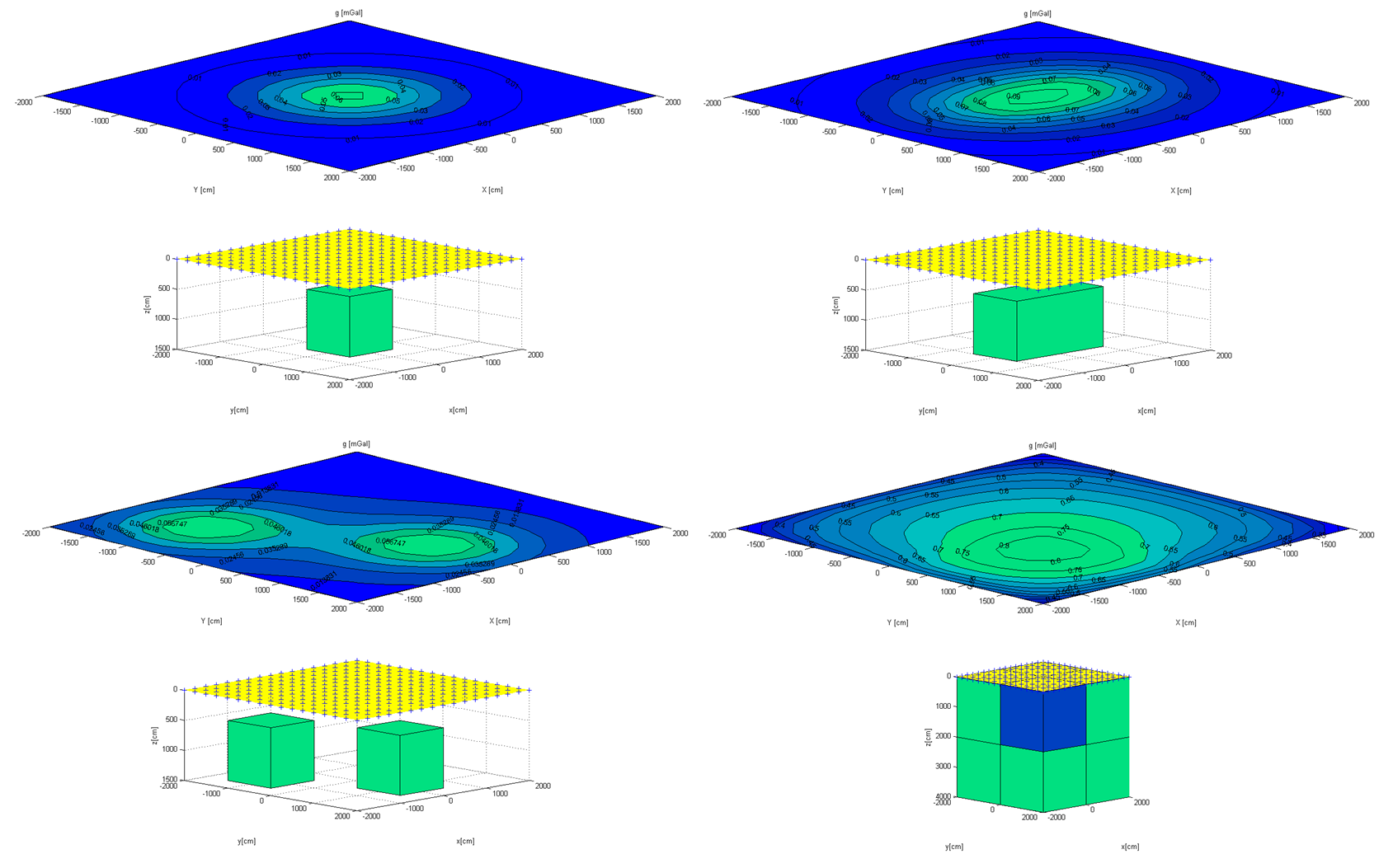

56 3D hasáb(ok) gravitációs anomáliája

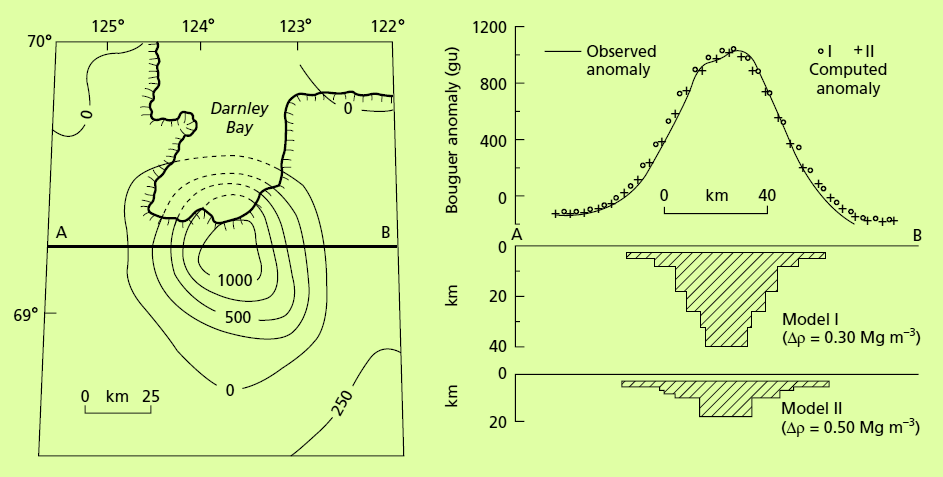

57 A többértelműség (ekvivalencia) Kearey et al. (2002)

58 4. Gravitációs adatok inverziója

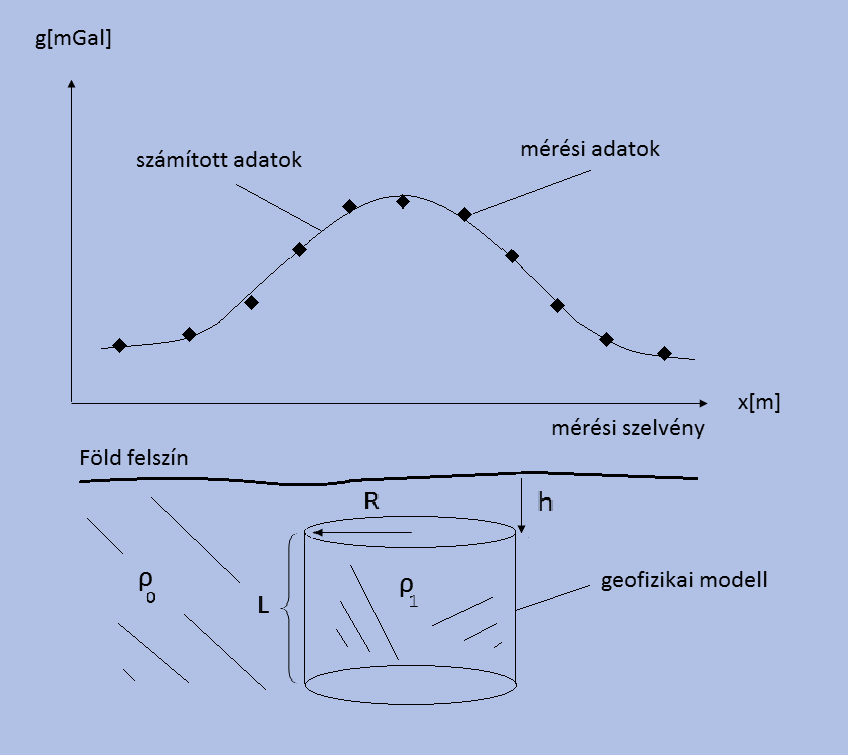

59 Az inverz modellezés folyamatábrája Modellalkotás Mérési adatok, a priori ismeretek Elvi adatok számítása A modell finomítása Nem Mérési és elvi adatok összehasonlítása Elfogadható az egyezés? Igen A modell paraméterek elfogadása

60 Az adat-modell kapcsolat ρ 1 ρ 2.. ρ i.. g J ρ Inverz feladat Direkt feladat ρ M modellvektor adatvektor sűrűség nehézségi gyorsulás g 1 g 2.. g k.. g N

61 z[m] Y [m] Y [m] A túlhatározott gravitációs inverz feladat -200 g (mért) [Gal] -200 g (számított) -g (mért) [Gal] X [m] X [m] g/cm y[m] x[m]

62 3D inverzió szintetikus gravitációs adatokon UBC Geophysical Inversion Facility

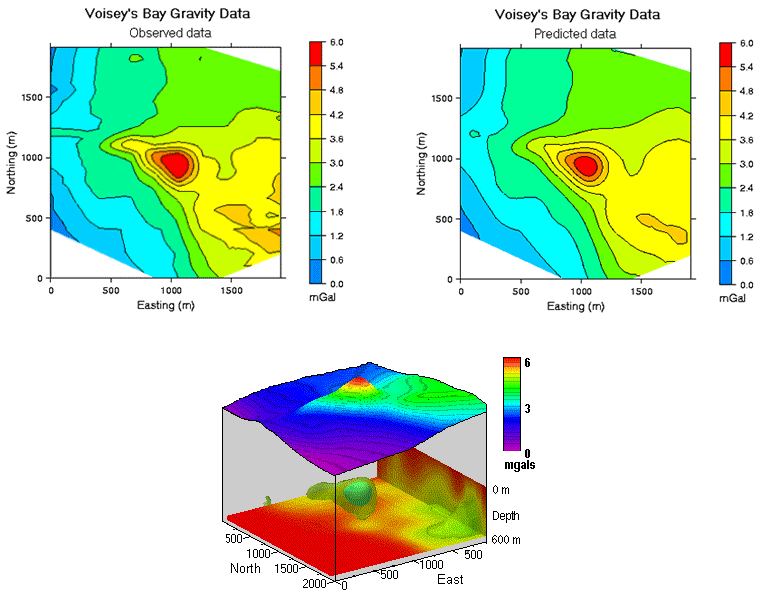

63 3D inverzió terepi gravitációs adatokon UBC Geophysical Inversion Facility

64 5. A mágneses kutatómódszer alapjai

65 A mágneses erőhatás p 1 p 2 F F r Vonzás p 1 <0 és p 2 >0, p 1 >0 és p 2 <0 Taszítás p 1 <0 és p 2 <0 p 1 >0 és p 2 >0 F k p 1 r p 2 2 Jelölések - p: mágneses póluserősség - k: arányossági tényező k=1/(4π+μ 0 ) ha [p]=wb=vs k= μ 0 /4π ha [p]=am - μ 0 : vákuum mágneses permeabilitása μ 0 = 4π 10 7 Vs/Am

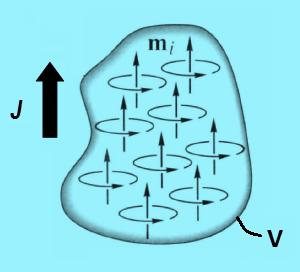

66 A mágnesezettség +p -p l m m B pl μ JdV 0 H J H ( J 0 ) Jelölések - m: mágneses dipólmomentum - J: mágnesezettség - J 0 : remanens mágnesezettség - H: mágneses térerősség (H=F/p) - B: mágneses indukció (fluxussűrűség) - μ: az anyag mágneses permeabilitása - κ: mágneses szuszceptibilitás B μ0 (H J) μ0 (1 )H μ0 μh

67 Alkalmazott mértékegységek 1gamma=1nanoTesla=10-9 Tesla

68 Kőzetek mágneses szuszceptibilitása Approximate percent of magnetite by volume 0.1% 0.5% 1% 5% 10% 20% 10-5 S.I. Units Magnetic minerals Hematite Magnetite Igneous rocks Acid Volcanics Basalts S type Granites T type Gabbros Metamorphic rocks Andesites Metasediments Sedimentary rocks Metamorphics Sediments 10-5 S.I. Units Adapted from Clark and Emerson, Exploration Geophysics,

69 A Föld mágneses tere A geomágneses tér forrásai - Folyékony külső mag (B m ), dinamó elv és magnetohidrodinamika, a tér 95%, szekuláris változások - A földkéreg kőzetei (B c ), időben konstansnak véljük - A Nap EM és a kozmikus sugárzás a felső légkört ionizálja, a földi mágneses térben elmozduló részecskék áramot indukálnak (B d ), nyugodt napi variációk B(r, t) B m (r,t) B (r) c B d (r,t) - Gyors (perc-napi) variációk és mágneses viharok

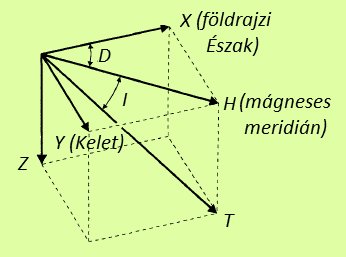

70 A mágneses tér felbontása A geomágneses tér komponensei - T: totális komponens - H: horizontális komponens - X,Y: azimutális és arra merőleges horizontális összetevő - Z: vertikális komponens - I: inklináció - D: deklináció H X TcosI TcosIcosD Z Y TsinI TcosIsinD D I arctg arctg Y X X 2 Z Y 2

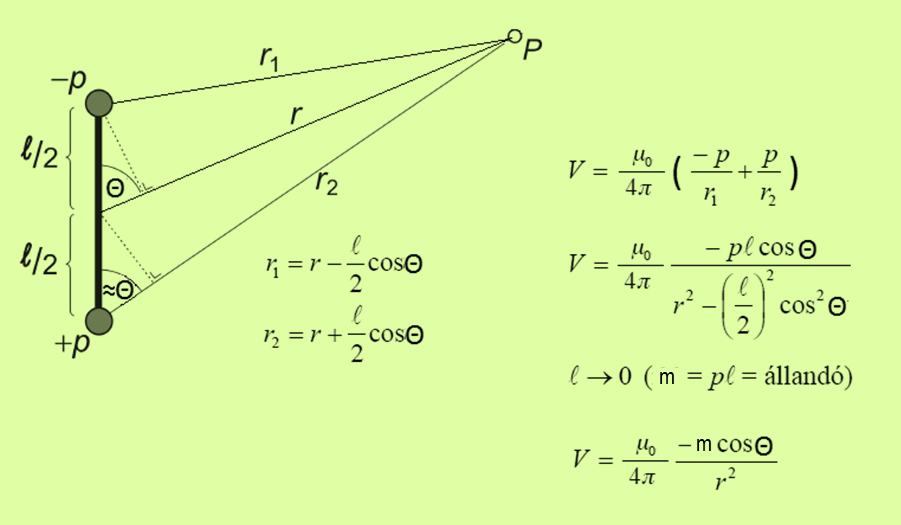

71 A mágneses dipólus potenciálja

72 Centrális axiális dipól mágneses tere A totál tér gömbi koordináta-rendszerben 0 2mcos 0 T(r, ) V er 3 4 r m T(r, ) Z (r, ) H (r, ) 3 4 r msin e 3 r 3cos 2 1 A mágneses tér értékei a Geomágneses Pólusokon és az Egyenlítőn R = km (Föld sugara) m= Am 2 (mágneses dipólmomentum) Z(r=R,θ=0 0 ) 60000nT Z(r=R,θ=180 0 ) nT Z(r=R,θ=90 0 )=0nT H(r=R,θ=0 0 )=H(r=R,θ=180 0 ) 0nT H(r=R,θ=90 0 ) 30000nT T(r=R,θ=0 0 )=T(r=R,θ=180 0 ) 60000nT T(r=R,θ=90 0 ) 30000nT

73 Totális mágneses komponens világtérkép

74 Horizontális mágneses komponens világtérkép

75 Vertikális mágneses komponens világtérkép

76 Mágneses inklináció világtérkép

77 Mágneses deklináció világtérkép

78 A mágneses tér napi változása A mágneses tér változása Tihanyban (az adatok frissítése ~5 percenként)

79 Szekuláris változások

80 A mágneses anomália Földi mágneses tér globálisan dipoltérrel közelíthető, lokálisan homogén tér Mágneses anomália: a kőzetek eltérő szuszceptibilitása miatt azok különböző módon mágneseződnek, az anomália szuperponálódik a Földi mágneses térre B mért = B Föld + B ható

81 A Föld mágneses anomália térképe

82 Mágneses adatgyűjtő eszközök Iránytű (Kína, i.e. 2000) Gaussméter (1833) Modern iránytűk (tájolók) Forgó tekercses magnetométer Hall effektuson alapuló magnetométer Fluxgate magnetométer Proton precessziós magnetométer Mágneses gradiométer Alkáli gőz magnetométer SERF atom magnetométer SQID szupravezető magnetométer

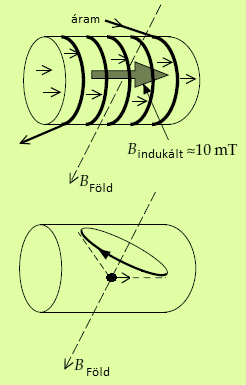

83 A proton precessziós magnetométer Elemei: víztartály (protonok), tekercs (indukció, mérés), emelőrúd, elektronika Működés: áram bekapcsolása, mesterséges mágneses tér, protonok beállnak az indukált mágneses tér irányába, kikapcsolás, protonok precessziós mozgást végeznek a Földi mágneses tér iránya körül Mért paraméter: f precessziós frekvencia γ 2π ahol γ= hz/nt a proton giromágneses aránya és f ~2kHz B Abszolút pontosság: 0.1 nt Gyors mérés (3sec/leolvasás) f

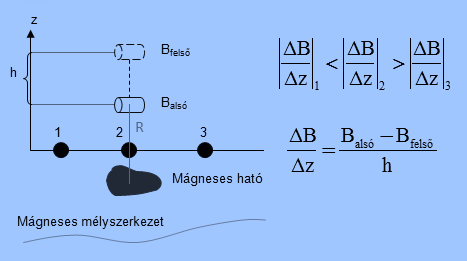

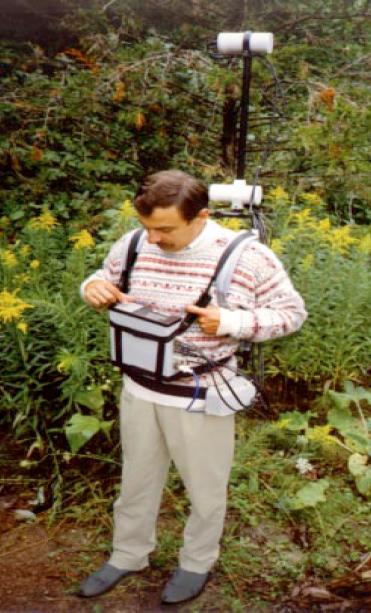

84 A gradiométeres mérés A mért B tér amplitudója arányos az m dipólmomentum nagyságával és fordítottan arányos az R távolság (~emelési magasság) köbével B C m 3 R

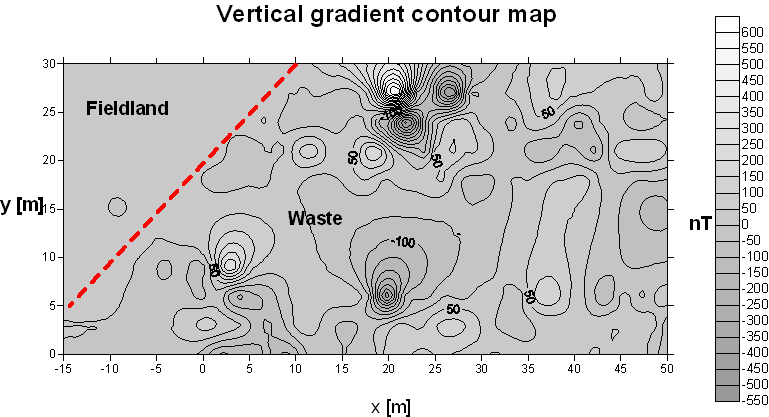

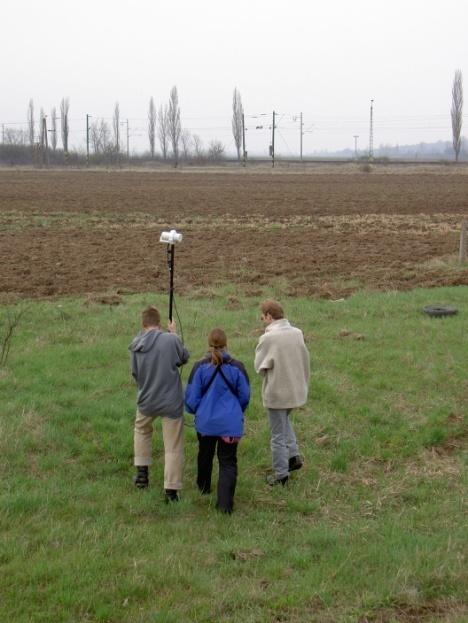

85 Környezetgeofizikai alkalmazások nt nt m

86 Mérnökgeofizikai alkalmazások

87 Légi mágneses mérések

88 Légi mágneses mérések

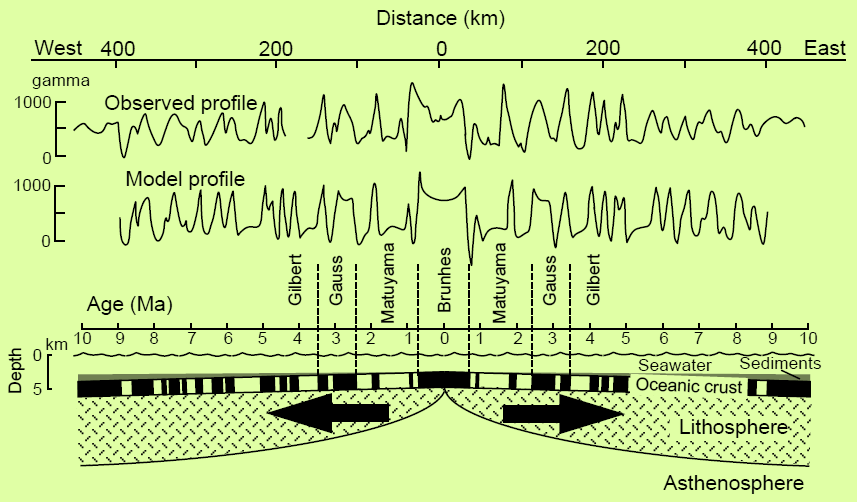

89 Mágneses anomália az óceáni kéreg felett

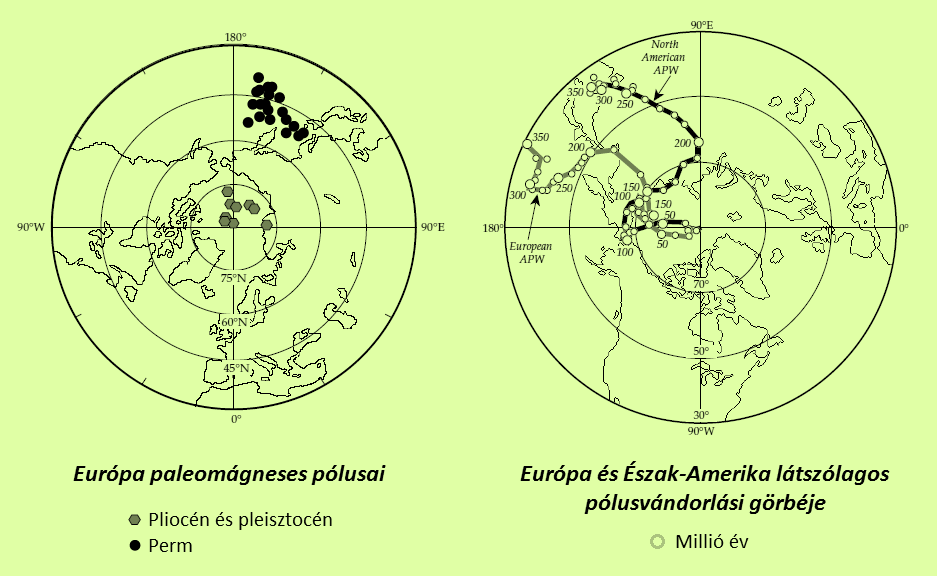

90 A kontinensvándorlás mágneses bizonyítéka

91 6. Mágneses adatok feldolgozása

92 A normál korrekció A mérési területen bármely mágneses komponens (E) normál értéke jól közelíthető (φ: földrajzi szélesség, λ: földrajzi hosszúság, (φ 0,λ 0 ): a koordináta rendszer kezdőpontja) E (normál) (, λ) E (mért) 0 (,λ ) aδ bδλ cδ dδδλ eδλ 2 Végezzünk sok (n) mérést az ország területén a túlhatározott inverz feladat felállításához, majd határozzuk meg az a,b,c,d,e együtthatókat a legkisebb négyzetek módszerével n (mért) (normál) 2 E (Δi, Δλi ) E (Δi, Δλi,a,b,c,d,e) min i1 Kiszámítva a mérési területen (λ=λ 0 +Δλ, φ=φ 0 +Δφ) a normál teret, a helyi mágneses anomália értéke E (lokális) (mért) (normál),λ E,λ E,λ

93 Magyarország mágneses normáltere

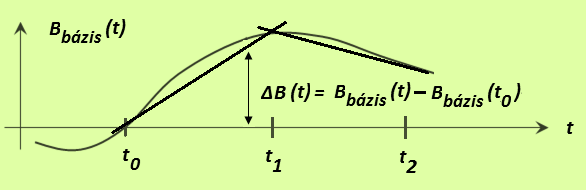

94 A napi korrekció A nyugodt napi változás szabályos (24h periódus idejű periodikus függvénnyel jól közelíthető) Menete a t idő és a φ földrajzi szélesség függvénye Korrekciója: a mérés során rendszeres időközönként visszatérünk a bázisállomásra (t 0,t 1,t 2, ) B korrigált (φ,t)= B mért (φ,t) - ΔB(φ bázis,t)

95 A mágneses anomália inklinációtól való függése

96 A pólusra redukálás A mért mágneses térképet átszámítjuk a mágneses pólusra (I=90 ) Az anomáliák könnyebben értelmezhetők ill. a görbe maximumok pontosan a ható felett jelentkeznek

97 Terepi adatok pólusra redukálása Telkibánya 2010 Profile 2

98 Terepi adatok pólusra redukálása Mért mágneses térkép Pólusra redukált mágneses térkép Blakely, 1996

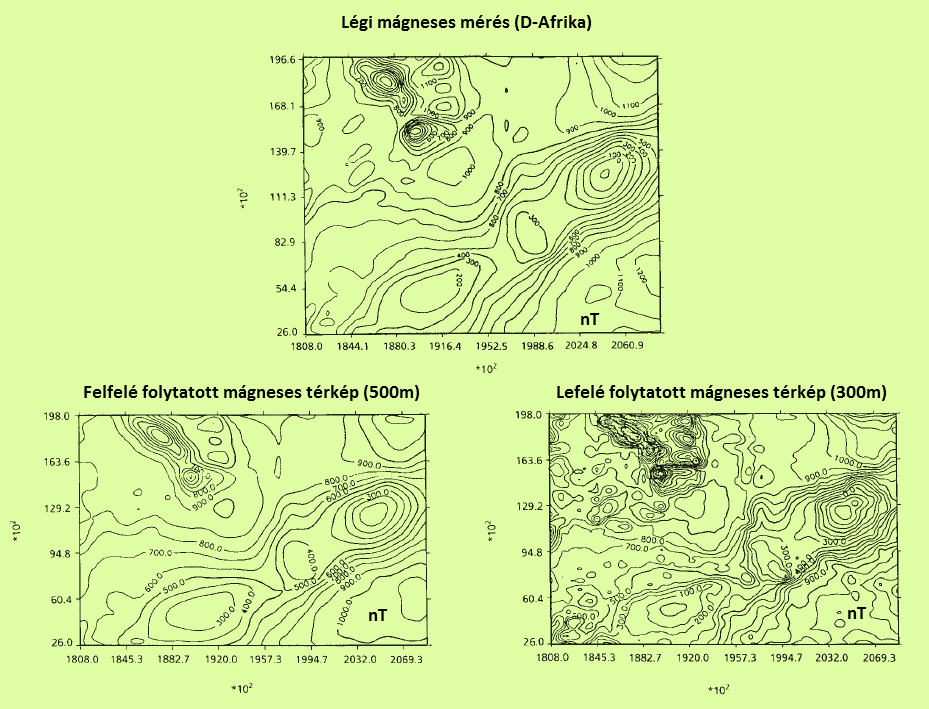

99 Az analitikus felfelé és lefelé folytatás Kearey et al. (2002)

100 A többértelműség (ekvivalencia) Kearey et al. (2002)

101 Adatfeldolgozás a MAGPROCv3 programmal

102 7. Mágneses adatok értelmezése

103 A mágneses anomália számítása Kearey et al. (2002)

104 A mágneses dipólus indukciója

105 A monopol és dipól modell

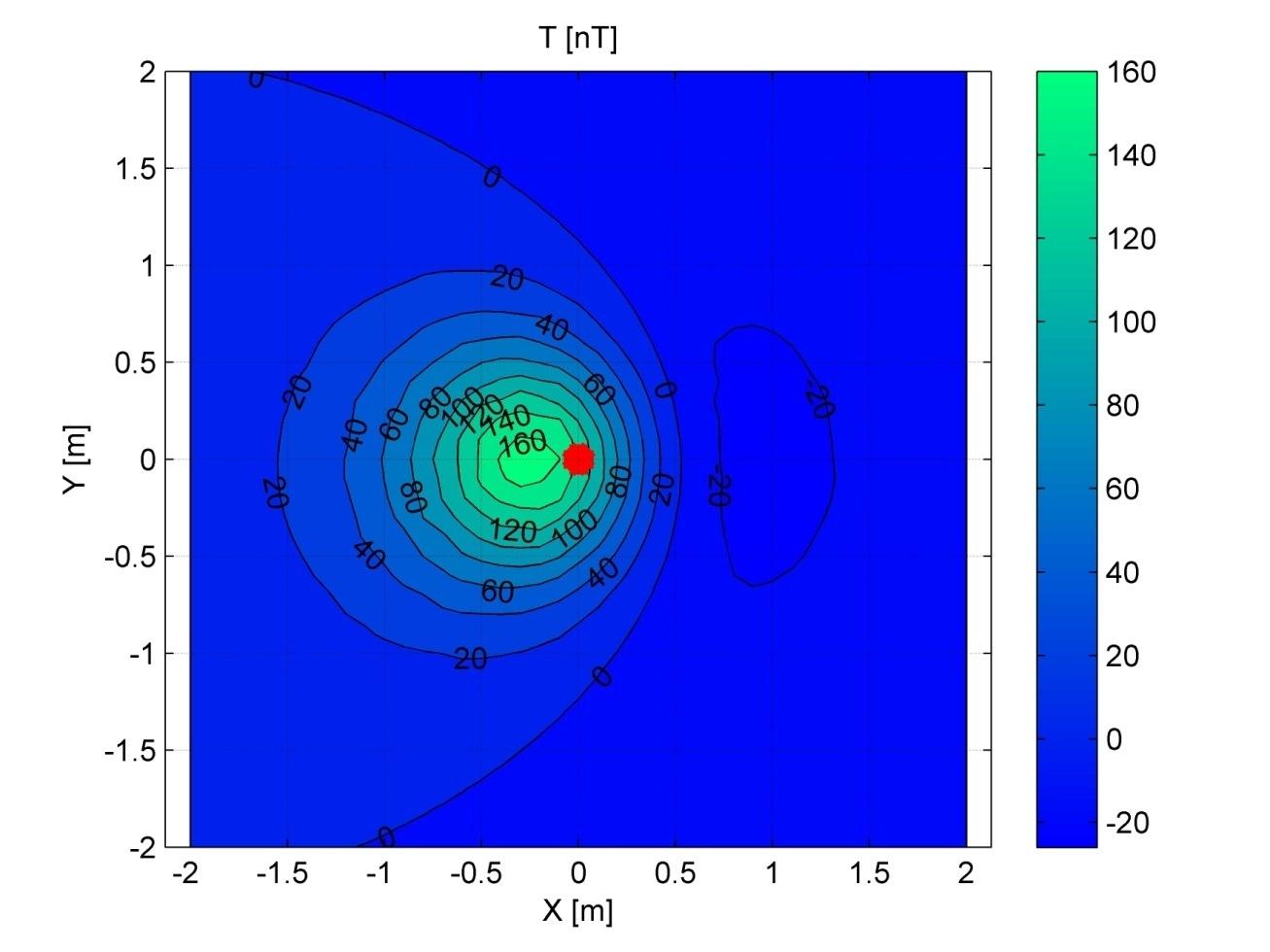

106 Dipól mágneses tere z = 1 km x = 0 km, y = 0 km m d = 10 9 Am 2 D = 2.5 0, I = 63 0 Zaj = 2 % Gauss eloszlás

107 Mágneses dipól térfrekvencia spektruma 2D DFT

108 Mágneses dipól adatok pólusra redukálása Pólusra redukálás

109 A vertikális helyzetű hasáb modell

110 A horizontális helyzetű blokk modell

111 Szabályos alakú ható modellek Az x=0 központi helyzetben elhelyezkedő szabályos alakú hatók általános formulája a T totális mágneses komponensre ahol K[nT] a mágnesezettség intenzitása (mágneses polarizáció), Θ az inklináció, z a mélység, x a horizontális koordináta (i=1,2,,n) és q az alaktényező Az a,b,c,m,n,p,r értékek a ható geometriai formáját határozzák meg

112 Szabálytalan alakú 3D hatók

113 z[km] D hasáb mágneses tere T [nt] x 1 =-4 km, x 2 =4 km y 1 =-2 km, y 2 =2 km z 1 =1 km, z 2 =2 km J=1 A/m D=2.5 0, I= Y [m] X [m] y[km] x[km]

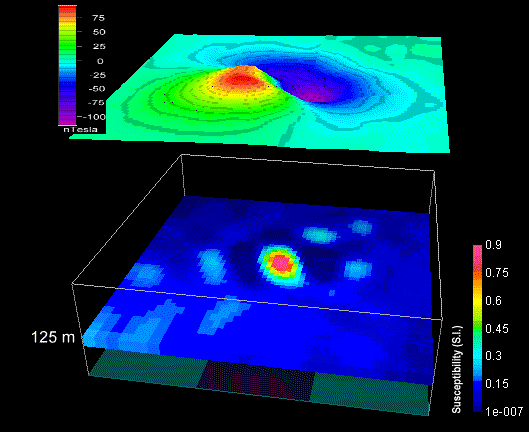

114 8. Mágneses adatok inverziója

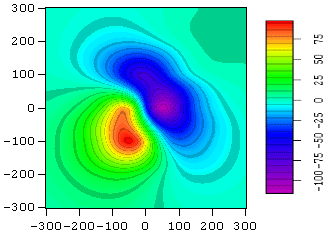

115 Az adat-modell kapcsolat κ 1 κ 2.. κ i.. B Inverz feladat G Direkt feladat κ M modellvektor adatvektor szuszceptibilitás mágneses indukció B 1 B 2.. B k.. B N
