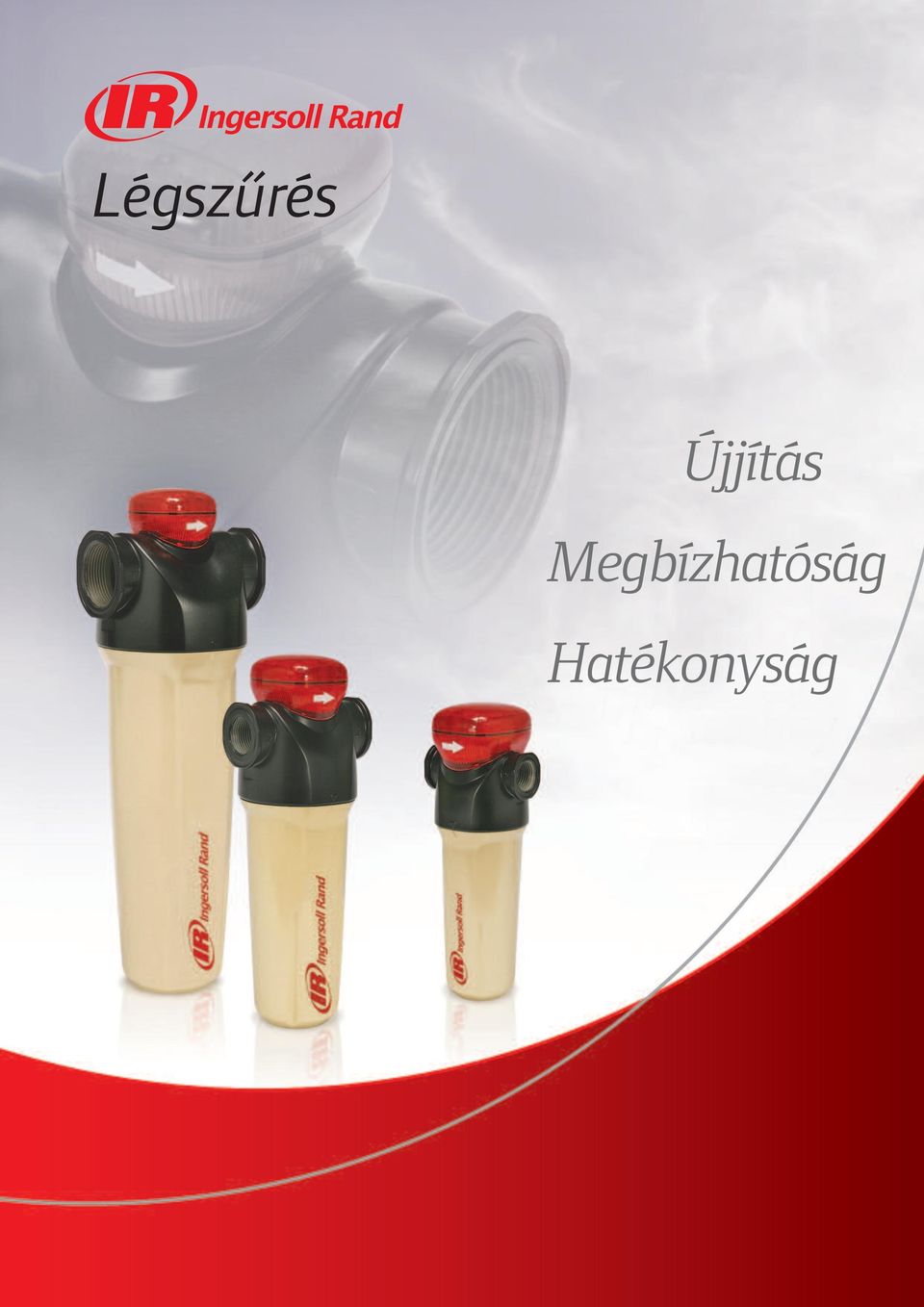

1 Légszűrés Újjítás Megbízhatóság Hatékonyság

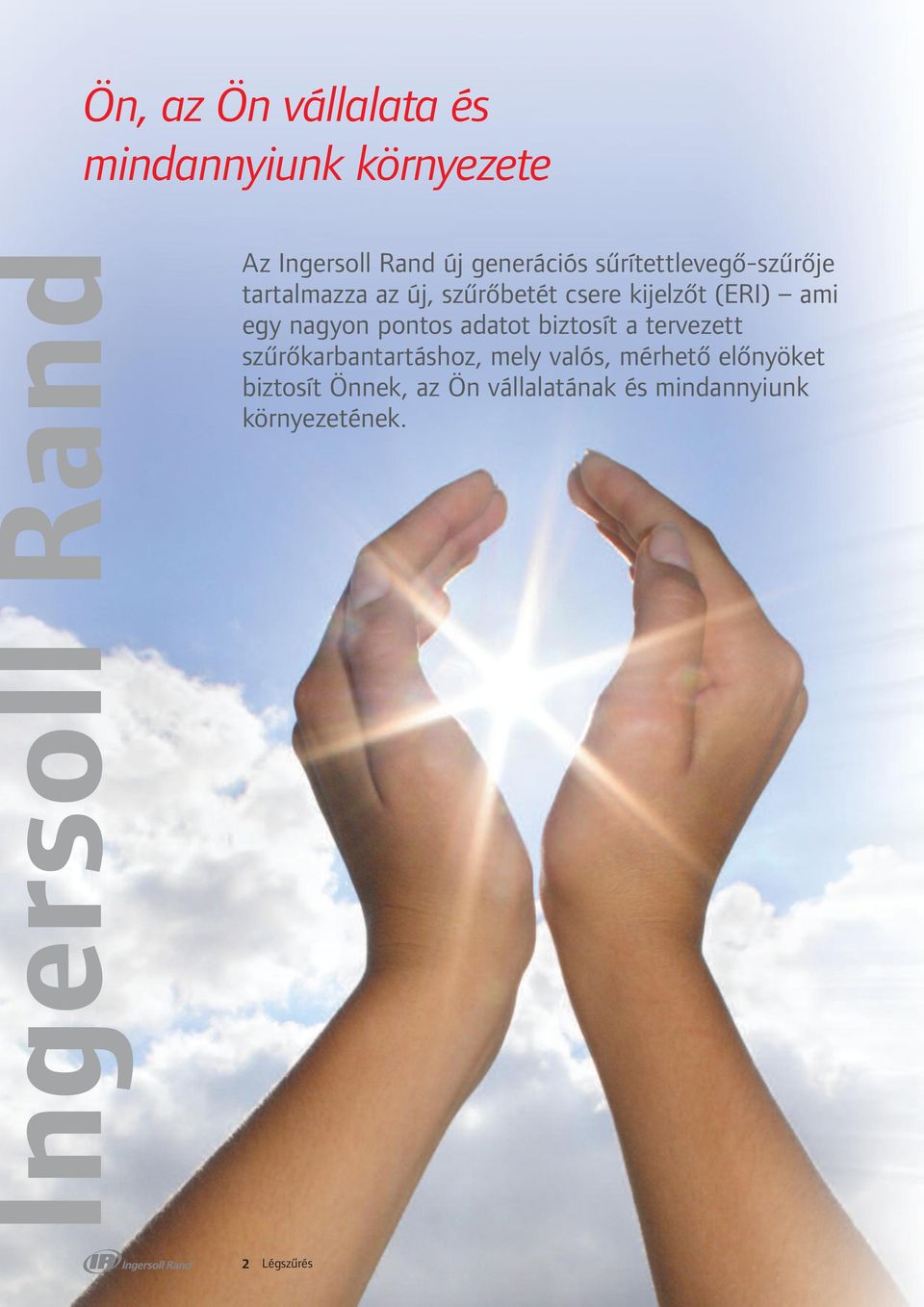

2 Ön, az Ön vállalata és mindannyiunk környezete Ingersoll Rand Az Ingersoll Rand új generációs sűrítettlevegő-szűrője tartalmazza az új, szűrőbetét csere kijelzőt (ERI) ami egy nagyon pontos adatot biztosít a tervezett szűrőkarbantartáshoz, mely valós, mérhető előnyöket biztosít Önnek, az Ön vállalatának és mindannyiunk környezetének. 2 Légszűrés

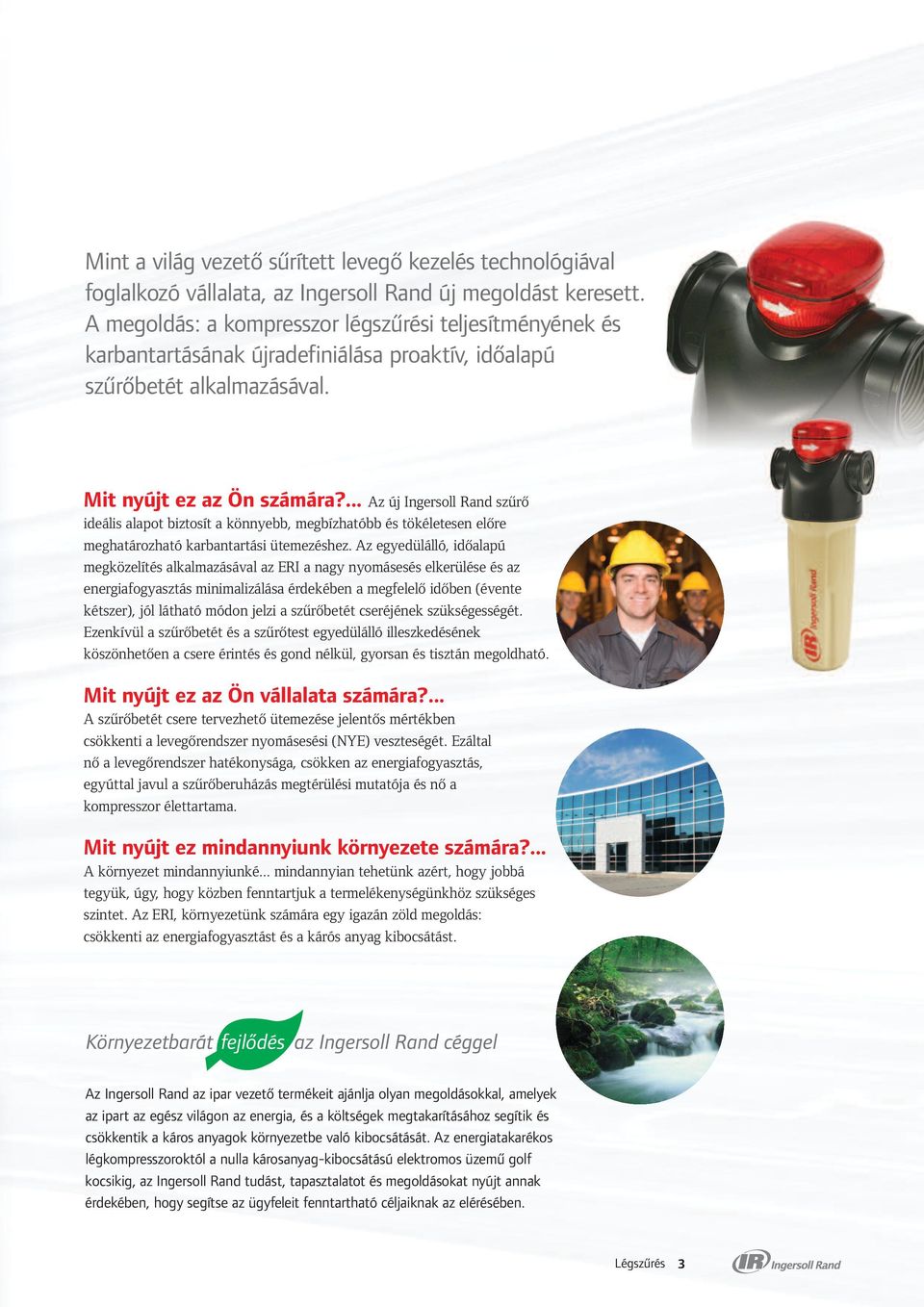

3 Mint a világ vezető sűrített levegő kezelés technológiával foglalkozó vállalata, az Ingersoll Rand új megoldást keresett. A megoldás: a kompresszor légszűrési teljesítményének és karbantartásának újradefiniálása proaktív, időalapú szűrőbetét alkalmazásával. Mit nyújt ez az Ön számára?... Az új Ingersoll Rand szűrő ideális alapot biztosít a könnyebb, megbízhatóbb és tökéletesen előre meghatározható karbantartási ütemezéshez. Az egyedülálló, időalapú megközelítés alkalmazásával az ERI a nagy nyomásesés elkerülése és az energiafogyasztás minimalizálása érdekében a megfelelő időben (évente kétszer), jól látható módon jelzi a szűrőbetét cseréjének szükségességét. Ezenkívül a szűrőbetét és a szűrőtest egyedülálló illeszkedésének köszönhetően a csere érintés és gond nélkül, gyorsan és tisztán megoldható. Mit nyújt ez az Ön vállalata számára?... A szűrőbetét csere tervezhető ütemezése jelentős mértékben csökkenti a levegőrendszer nyomásesési (NYE) veszteségét. Ezáltal nő a levegőrendszer hatékonysága, csökken az energiafogyasztás, egyúttal javul a szűrőberuházás megtérülési mutatója és nő a kompresszor élettartama. Mit nyújt ez mindannyiunk környezete számára?... A környezet mindannyiunké... mindannyian tehetünk azért, hogy jobbá tegyük, úgy, hogy közben fenntartjuk a termelékenységünkhöz szükséges szintet. Az ERI, környezetünk számára egy igazán zöld megoldás: csökkenti az energiafogyasztást és a kárós anyag kibocsátást. Az Ingersoll Rand az ipar vezető termékeit ajánlja olyan megoldásokkal, amelyek az ipart az egész világon az energia, és a költségek megtakarításához segítik és csökkentik a káros anyagok környezetbe való kibocsátását. Az energiatakarékos légkompresszoroktól a nulla károsanyag-kibocsátású elektromos üzemű golf kocsikig, az Ingersoll Rand tudást, tapasztalatot és megoldásokat nyújt annak érdekében, hogy segítse az ügyfeleit fenntartható céljaiknak az elérésében. Légszűrés 3

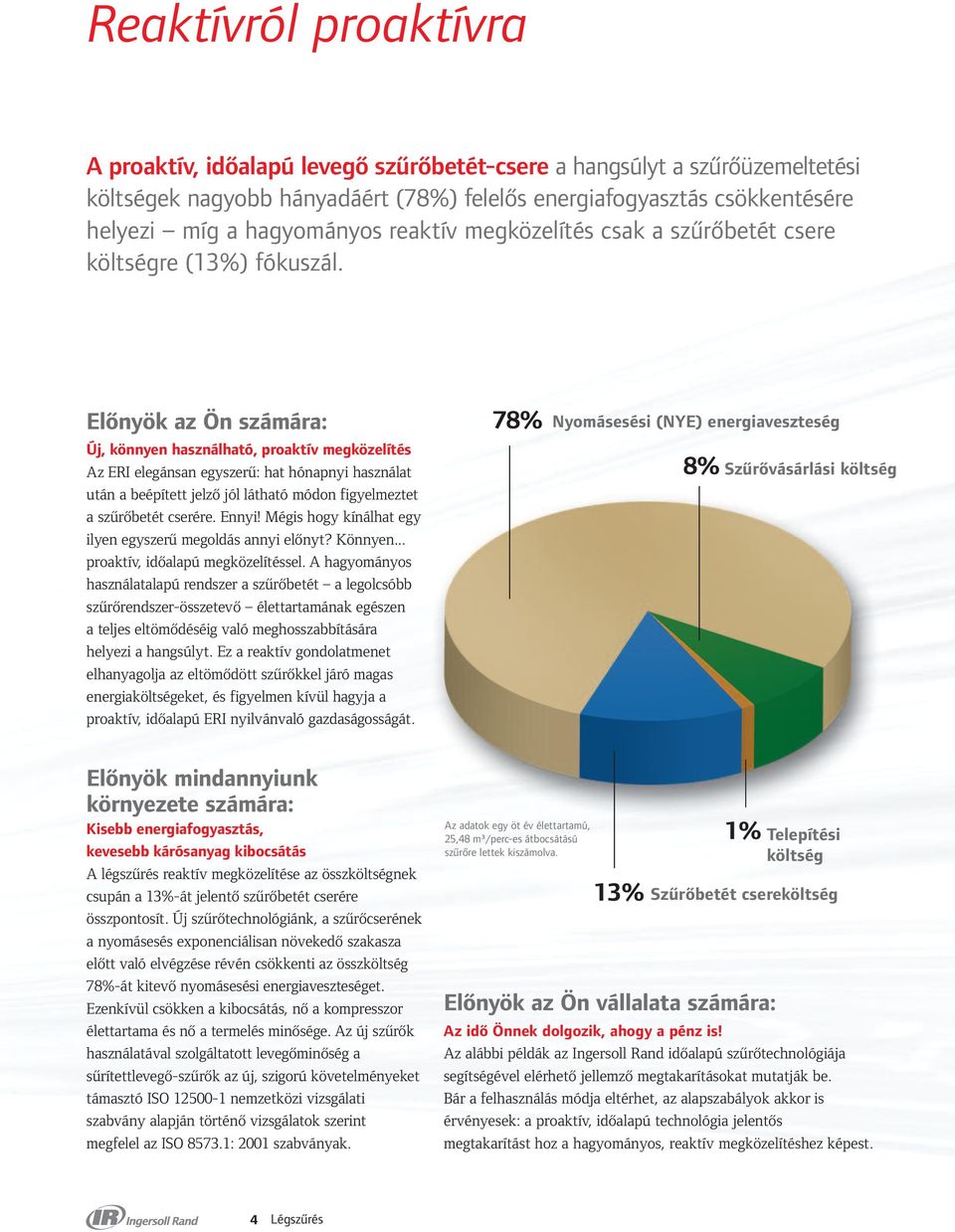

4 Reaktívról proaktívra A proaktív, időalapú levegő szűrőbetét-csere a hangsúlyt a szűrőüzemeltetési költségek nagyobb hányadáért (78%) felelős energiafogyasztás csökkentésére helyezi míg a hagyományos reaktív megközelítés csak a szűrőbetét csere költségre (13%) fókuszál. Előnyök az Ön számára: Új, könnyen használható, proaktív megközelítés Az ERI elegánsan egyszerű: hat hónapnyi használat után a beépített jelző jól látható módon figyelmeztet a szűrőbetét cserére. Ennyi! Mégis hogy kínálhat egy ilyen egyszerű megoldás annyi előnyt? Könnyen... proaktív, időalapú megközelítéssel. A hagyományos használatalapú rendszer a szűrőbetét a legolcsóbb szűrőrendszer-összetevő élettartamának egészen a teljes eltömődéséig való meghosszabbítására helyezi a hangsúlyt. Ez a reaktív gondolatmenet elhanyagolja az eltömődött szűrőkkel járó magas energiaköltségeket, és figyelmen kívül hagyja a proaktív, időalapú ERI nyilvánvaló gazdaságosságát. 78% Nyomásesési (NYE) energiaveszteség 8% Szűrővásárlási költség Előnyök mindannyiunk környezete számára: Kisebb energiafogyasztás, kevesebb kárósanyag kibocsátás A légszűrés reaktív megközelítése az összköltségnek csupán a 13%-át jelentő szűrőbetét cserére összpontosít. Új szűrőtechnológiánk, a szűrőcserének a nyomásesés exponenciálisan növekedő szakasza előtt való elvégzése révén csökkenti az összköltség 78%-át kitevő nyomásesési energiaveszteséget. Ezenkívül csökken a kibocsátás, nő a kompresszor élettartama és nő a termelés minősége. Az új szűrők használatával szolgáltatott levegőminőség a sűrítettlevegő-szűrők az új, szigorú követelményeket támasztó ISO nemzetközi vizsgálati szabvány alapján történő vizsgálatok szerint megfelel az ISO : 2001 szabványak. Az adatok egy öt év élettartamú, 25,48 m³/perc-es átbocsátású szűrőre lettek kiszámolva. 13% 1% Telepítési költség Szűrőbetét csereköltség Előnyök az Ön vállalata számára: Az idő Önnek dolgozik, ahogy a pénz is! Az alábbi példák az Ingersoll Rand időalapú szűrőtechnológiája segítségével elérhető jellemző megtakarításokat mutatják be. Bár a felhasználás módja eltérhet, az alapszabályok akkor is érvényesek: a proaktív, időalapú technológia jelentős megtakarítást hoz a hagyományos, reaktív megközelítéshez képest. 4 Légszűrés

5 Hogyan működik? Amikor a szűrőbetétet először beszereli, az ERI röviden felvillan, majd kialszik. Hat hónap elteltével automatikusan villogni kezd, jelezve az szűrőbetét csere szükségességét. 72 órával később a jelzőlámpa folyamatos világításra vált... hogy mindenki lássa, hogy ki kell cserélni a szűrőbetétet! Ennyire egyszerű, ennyire megbízható. Érintés és gond nélküli szűrőbetét csere Az egyedülálló, biztonsági zárral ellátott hézagmentes kialakítás lehetővé teszi, hogy a felhasználó eltávolítsa a szűrőtest alsó felét, és egyszerűen megváljon a régi szűrőbetéttől... úgy, hogy közben magához a szűrőbetéthez hozzá se kell érnie. A szokásos szűrőbetét karbantartás egy egyszerű, évente kétszer sorra kerülő esemény. Nettó energiaköltség-megtakarítás: 770 Nyomásesési energiaveszteség jellemző energiaköltség-megtakarítása 150 kw-os kompresszor 1,1-es kihasználási együtthatóval x 0,5% (0,07 bar g = az erőforrás 0,5%-a) x 8000 h x 0,07 /kwh x átlagos nyomásesés Reaktív nyomásesési költség 1475 Proaktív nyomásesési költség = 770 A jobb szűrőtechnológia csökkenti a kezdeti nyomásesési költséget. 0 A szűrő 6 hónap elteltével történő cseréje tovább csökkenti a nyomásesési költséget. PROAKTÍV NYOMÁS ESÉSI KÖLTSÉG REAKTÍV NYOMÁS ESÉSI KÖLTSÉG 6 Átlagos nyomás esés 0.32 bar g Átlagos nyomás esés 0.16 bar g Nyomás esés bar g 1. A szűrőpohár órairánnyal ellentétes elforgatásával a szűrőbetét leválik a szűrőfejről, és belehullik a szűrőpohárba. 2. Egyszerűen távolítsa el a régi szűrőbetétet a pohárból, és gondoskodjon a megfelelő hulladékkezeléséről. 3. Tegyen új szűrőbetétet a pohárba, és csavarja vissza a poharat a szűrőtest fejére. 12 Hónap Megjegyzés: A fenti példa egy tipikus, 150 kw-os kompresszorhoz használt koagulációs szűrő adatait tartalmazza. Légszűrés 5

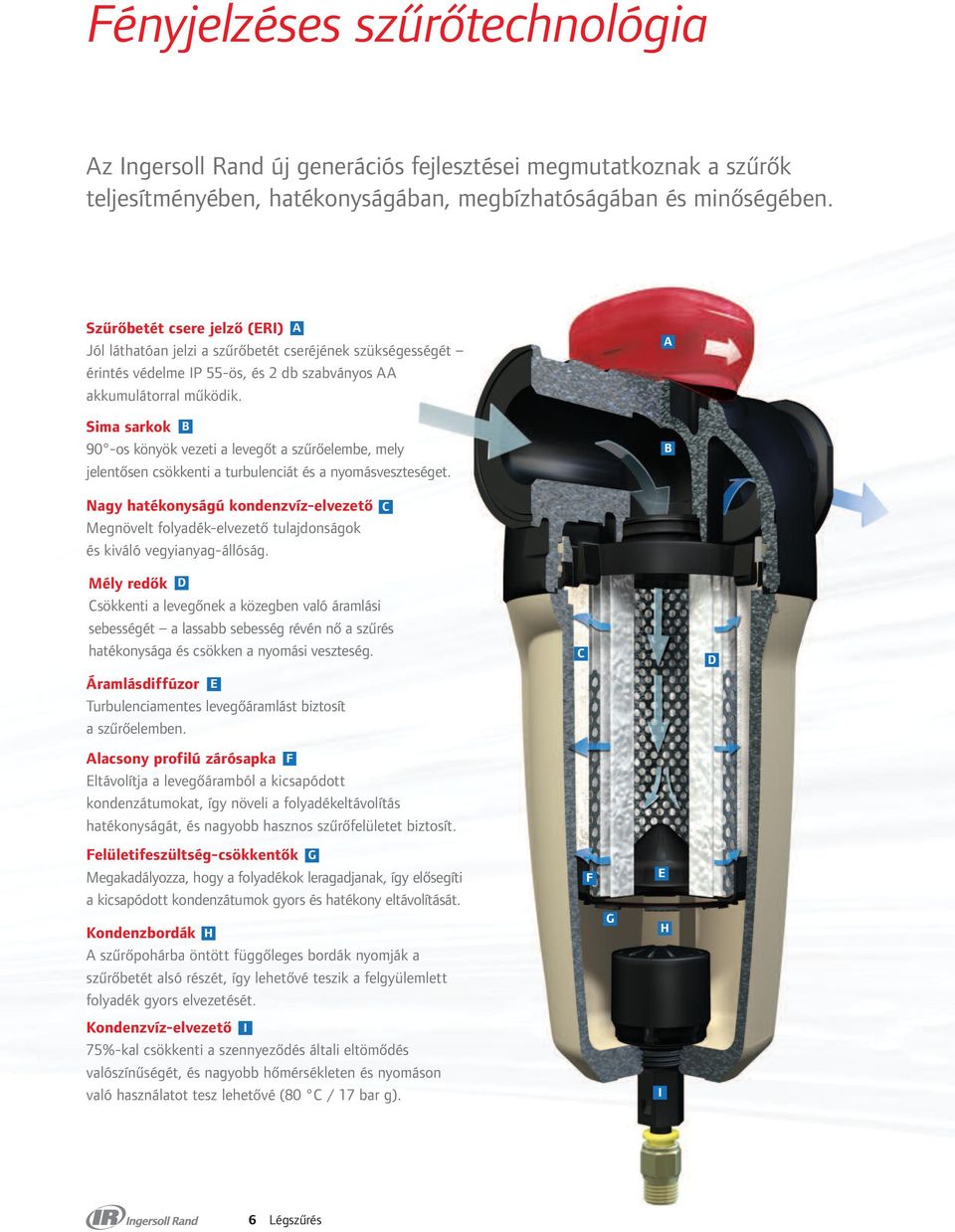

6 Fényjelzéses szűrőtechnológia Az Ingersoll Rand új generációs fejlesztései megmutatkoznak a szűrők teljesítményében, hatékonyságában, megbízhatóságában és minőségében. Szűrőbetét csere jelző (ERI) A Jól láthatóan jelzi a szűrőbetét cseréjének szükségességét érintés védelme IP 55-ös, és 2 db szabványos AA akkumulátorral működik. Sima sarkok B 90 -os könyök vezeti a levegőt a szűrőelembe, mely jelentősen csökkenti a turbulenciát és a nyomásveszteséget. A B Nagy hatékonyságú kondenzvíz-elvezető Megnövelt folyadék-elvezető tulajdonságok és kiváló vegyianyag-állóság. C Mély redők D Csökkenti a levegőnek a közegben való áramlási sebességét a lassabb sebesség révén nő a szűrés hatékonysága és csökken a nyomási veszteség. C D Áramlásdiffúzor E Turbulenciamentes levegőáramlást biztosít a szűrőelemben. Alacsony profilú zárósapka F Eltávolítja a levegőáramból a kicsapódott kondenzátumokat, így növeli a folyadékeltávolítás hatékonyságát, és nagyobb hasznos szűrőfelületet biztosít. Felületifeszültség-csökkentők G Megakadályozza, hogy a folyadékok leragadjanak, így elősegíti a kicsapódott kondenzátumok gyors és hatékony eltávolítását. Kondenzbordák H A szűrőpohárba öntött függőleges bordák nyomják a szűrőbetét alsó részét, így lehetővé teszik a felgyülemlett folyadék gyors elvezetését. F G E H Kondenzvíz-elvezető I 75%-kal csökkenti a szennyeződés általi eltömődés valószínűségét, és nagyobb hőmérsékleten és nyomáson való használatot tesz lehetővé (80 C / 17 bar g). I 6 Légszűrés

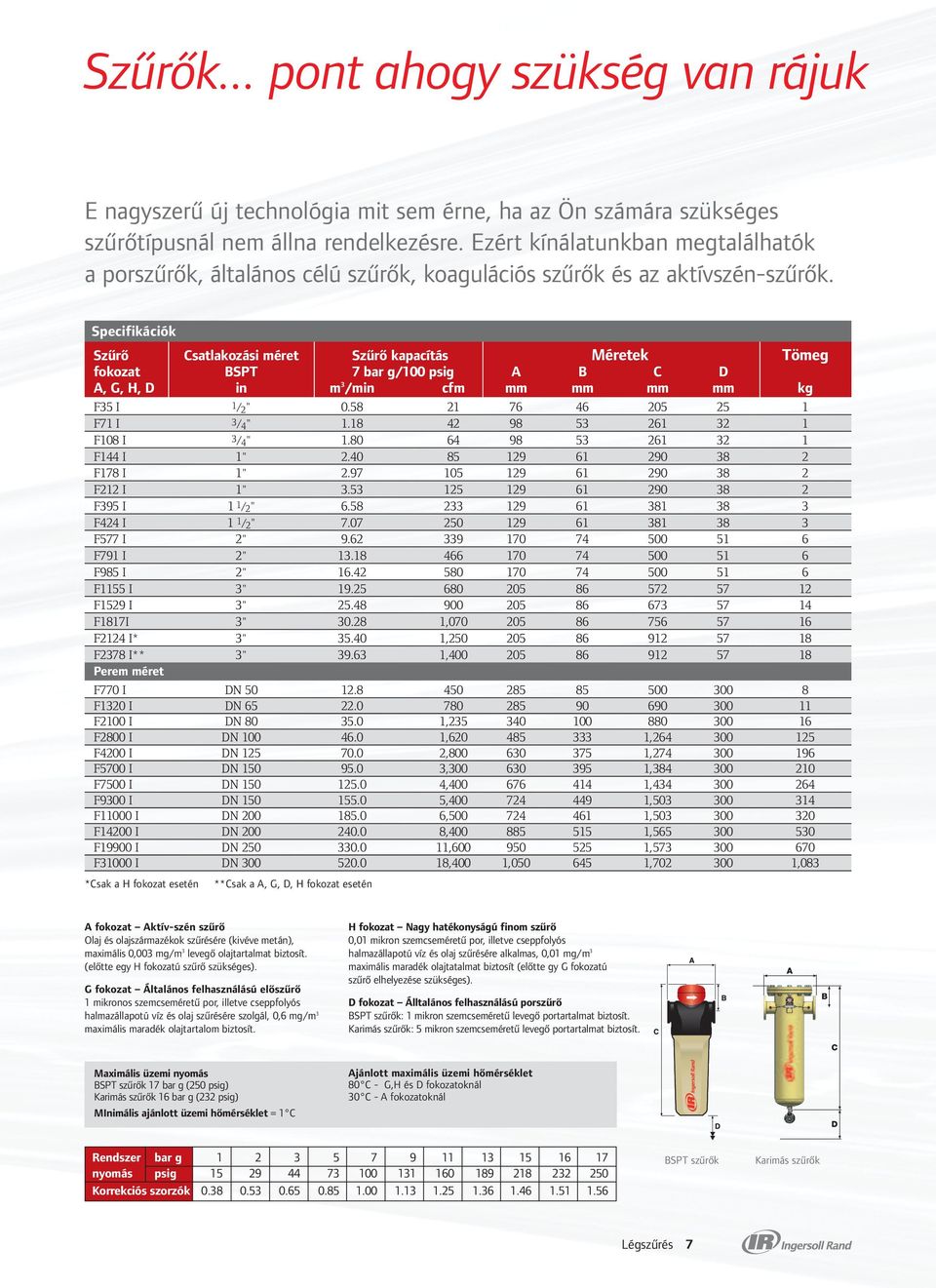

7 Szűrők... pont ahogy szükség van rájuk E nagyszerű új technológia mit sem érne, ha az Ön számára szükséges szűrőtípusnál nem állna rendelkezésre. Ezért kínálatunkban megtalálhatók a porszűrők, általános célú szűrők, koagulációs szűrők és az aktívszén-szűrők. Specifikációk Szűrő Csatlakozási méret Szűrő kapacítás Méretek Tömeg fokozat BSPT 7 bar g/100 psig A B C D A, G, H, D in m 3 /min cfm mm mm mm mm kg F35 I 1/ 2 " F71 I 3/ 4 " F108 I 3/ 4 " F144 I 1" F178 I 1" F212 I 1" F395 I 1 1/ 2 " F424 I 1 1/ 2 " F577 I 2" F791 I 2" F985 I 2" F1155 I 3" F1529 I 3" F1817I 3" , F2124 I* 3" , F2378 I** 3" , Perem méret F770 I DN F1320 I DN F2100 I DN , F2800 I DN , , F4200 I DN , , F5700 I DN , , F7500 I DN , , F9300 I DN , , F11000 I DN , , F14200 I DN , , F19900 I DN , , F31000 I DN ,400 1, , ,083 *Csak a H fokozat esetén **Csak a A, G, D, H fokozat esetén A fokozat Aktív-szén szűrő Olaj és olajszármazékok szűrésére (kivéve metán), maximális 0,003 mg/m 3 levegő olajtartalmat biztosít. (előtte egy H fokozatú szűrő szükséges). G fokozat Általános felhasználású előszűrő 1 mikronos szemcseméretű por, illetve cseppfolyós halmazállapotú víz és olaj szűrésére szolgál, 0,6 mg/m 3 maximális maradék olajtartalom biztosít. H fokozat Nagy hatékonyságú finom szűrő 0,01 mikron szemcseméretű por, illetve cseppfolyós halmazállapotú víz és olaj szűrésére alkalmas, 0,01 mg/m 3 maximális maradék olajtatalmat biztosít (előtte gy G fokozatú szűrő elhelyezése szükséges). D fokozat Álltalános felhasználású porszűrő BSPT szűrők: 1 mikron szemcseméretű levegő portartalmat biztosít. Karimás szűrők: 5 mikron szemcseméretű levegő portartalmat biztosít. Maximális üzemi nyomás BSPT szűrők 17 bar g (250 psig) Karimás szűrők 16 bar g (232 psig) MInimális ajánlott üzemi hőmérséklet = 1 C Ajánlott maximális üzemi hőmérséklet 80 C - G,H és D fokozatoknál 30 C - A fokozatoknál Rendszer bar g nyomás psig Korrekciós szorzók BSPT szűrők Karimás szűrők Légszűrés 7

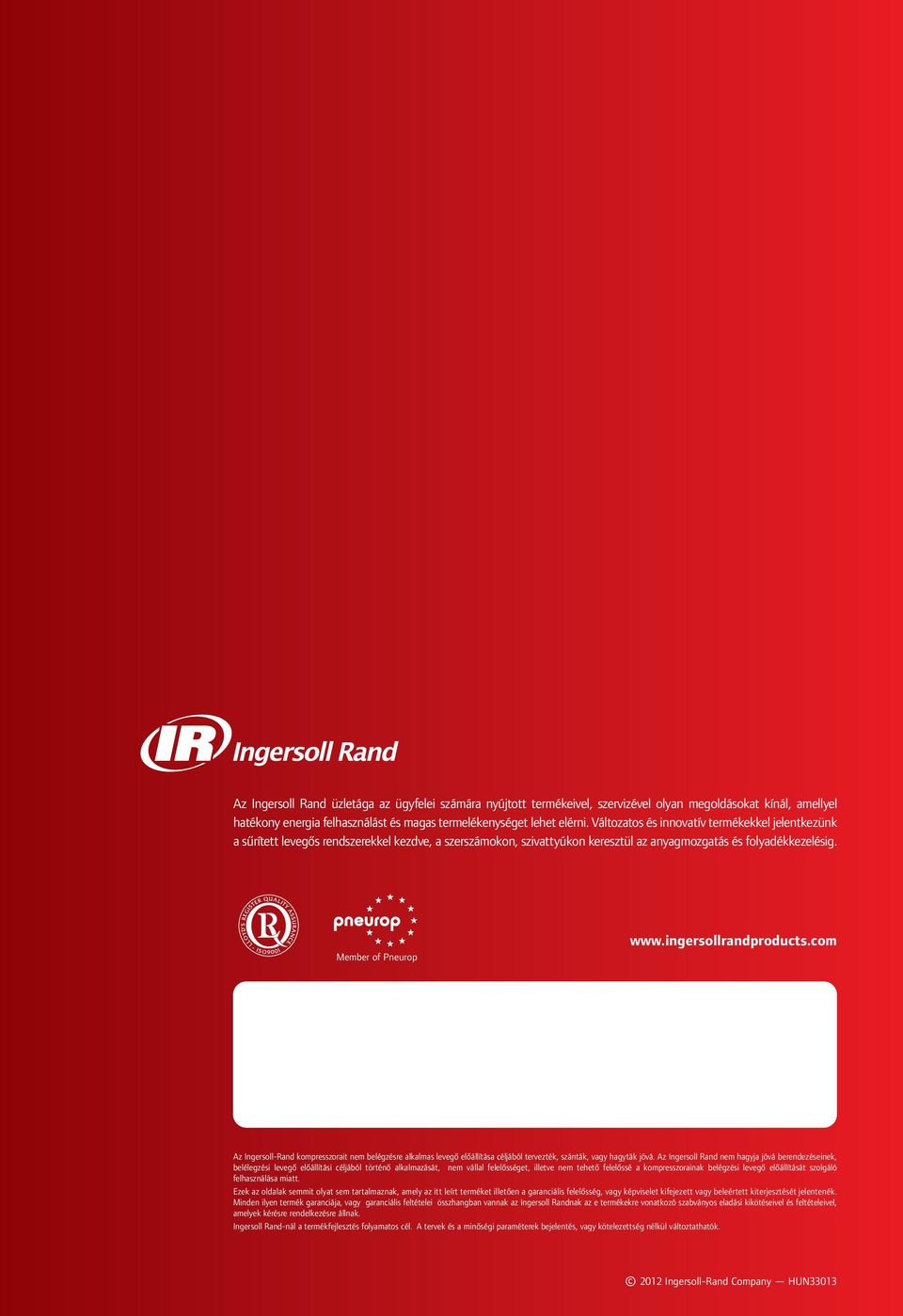

8 Az Ingersoll Rand üzletága az ügyfelei számára nyújtott termékeivel, szervizével olyan megoldásokat kínál, amellyel hatékony energia felhasználást és magas termelékenységet lehet elérni. Változatos és innovatív termékekkel jelentkezünk a sűrített levegős rendszerekkel kezdve, a szerszámokon, szivattyúkon keresztül az anyagmozgatás és folyadékkezelésig. Member of Pneurop Az Ingersoll-Rand kompresszorait nem belégzésre alkalmas levegő előállítása céljából tervezték, szánták, vagy hagyták jóvá. Az Ingersoll Rand nem hagyja jóvá berendezéseinek, belélegzési levegő előállítási céljából történő alkalmazását, nem vállal felelősséget, illetve nem tehető felelőssé a kompresszorainak belégzési levegő előállítását szolgáló felhasználása miatt. Ezek az oldalak semmit olyat sem tartalmaznak, amely az itt leírt terméket illetően a garanciális felelősség, vagy képviselet kifejezett vagy beleértett kiterjesztését jelentenék. Minden ilyen termék garanciája, vagy garanciális feltételei összhangban vannak az Ingersoll Randnak az e termékekre vonatkozó szabványos eladási kikötéseivel és feltételeivel, amelyek kérésre rendelkezésre állnak. Ingersoll Rand-nál a termékfejlesztés folyamatos cél. A tervek és a minőségi paraméterek bejelentés, vagy kötelezettség nélkül változtathatók Ingersoll-Rand Company HUN33013
