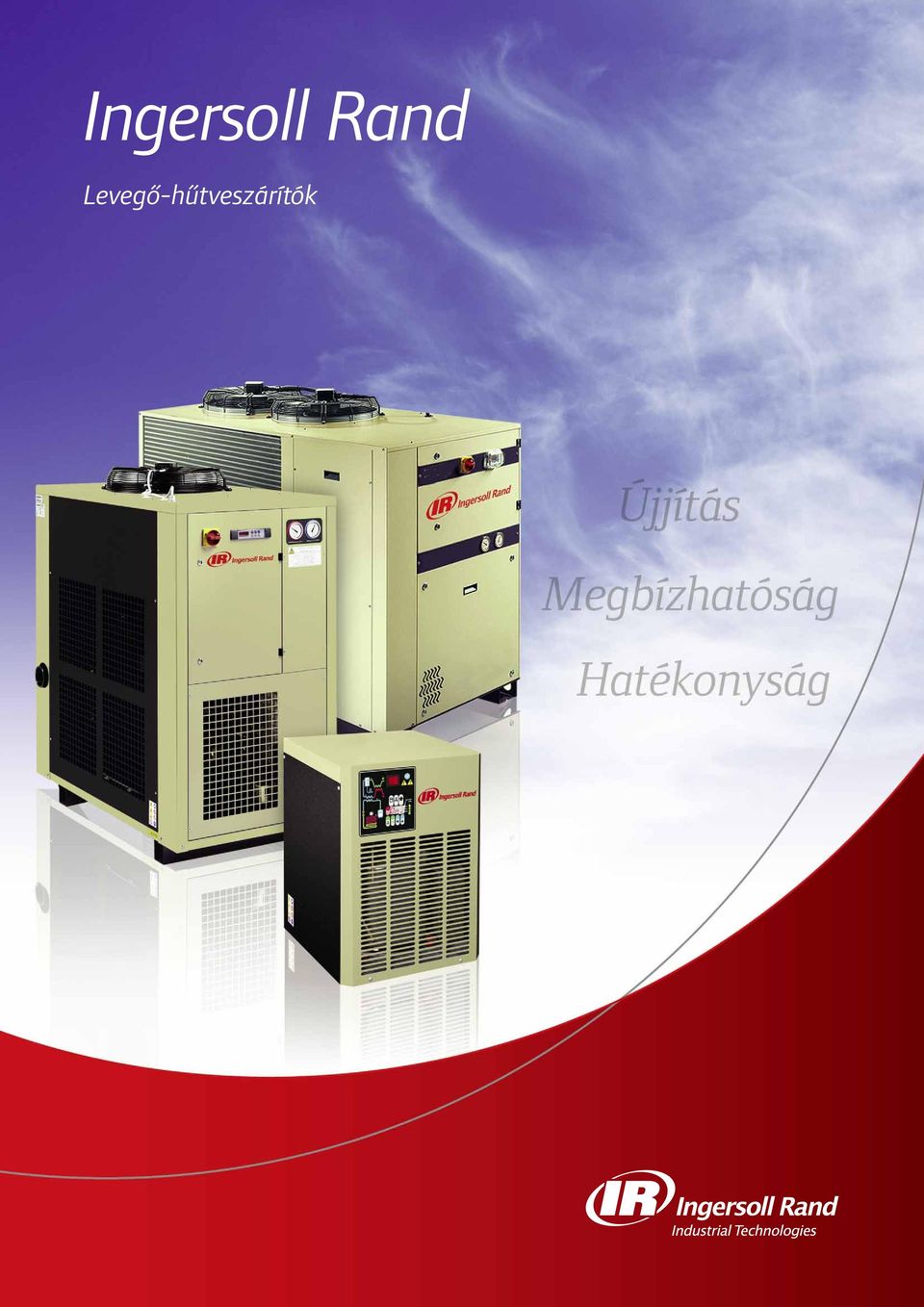

1 Ingersoll Rand Levegő-hűtveszárítók

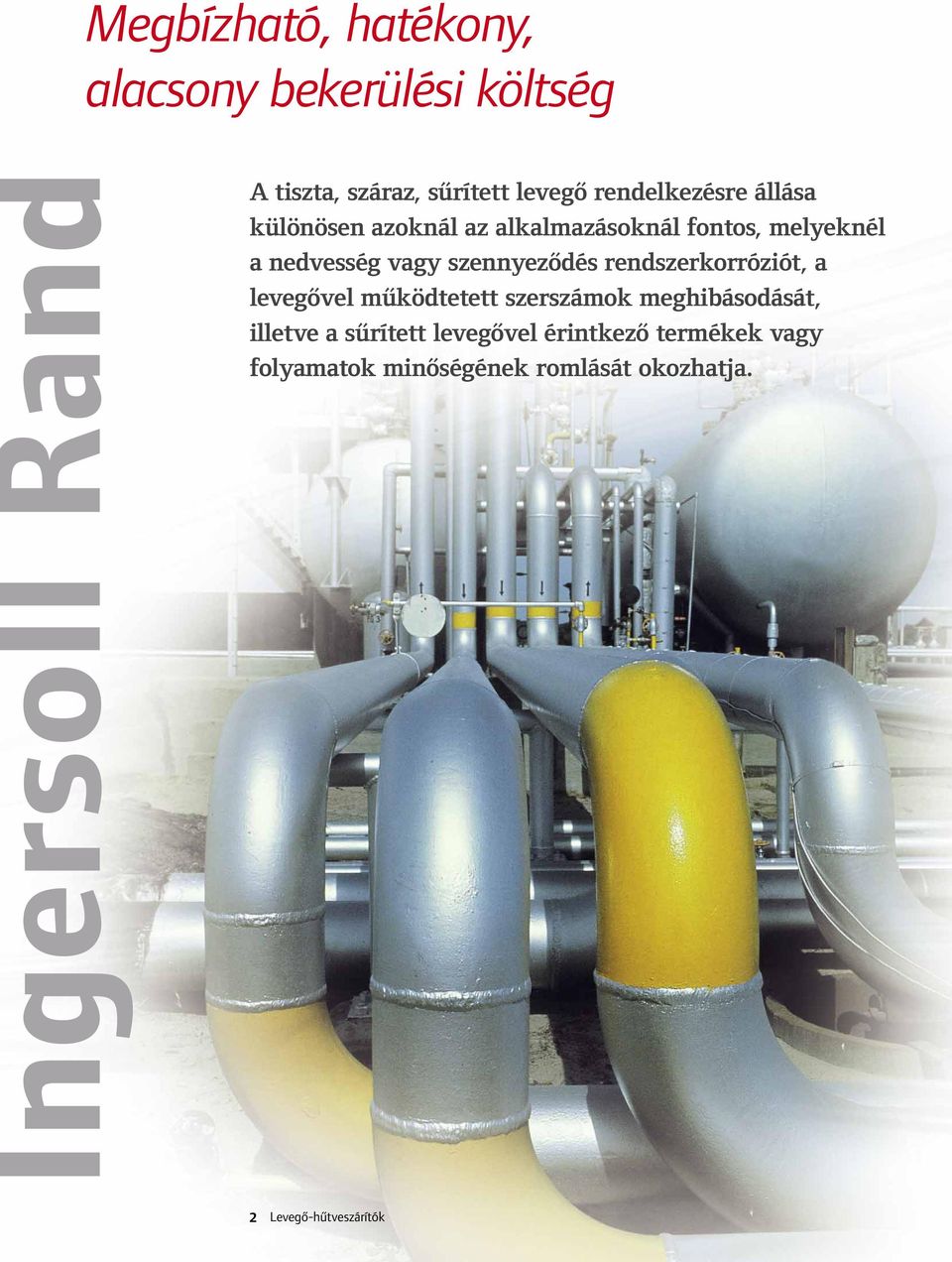

2 Megbízható, hatékony, alacsony bekerülési költség Ingersoll Rand A tiszta, száraz, sűrített levegő rendelkezésre állása különösen azoknál az alkalmazásoknál fontos, melyeknél a nedvesség vagy szennyeződés rendszerkorróziót, a levegővel működtetett szerszámok meghibásodását, illetve a sűrített levegővel érintkező termékek vagy folyamatok minőségének romlását okozhatja. 2 Levegő-hűtveszárítók

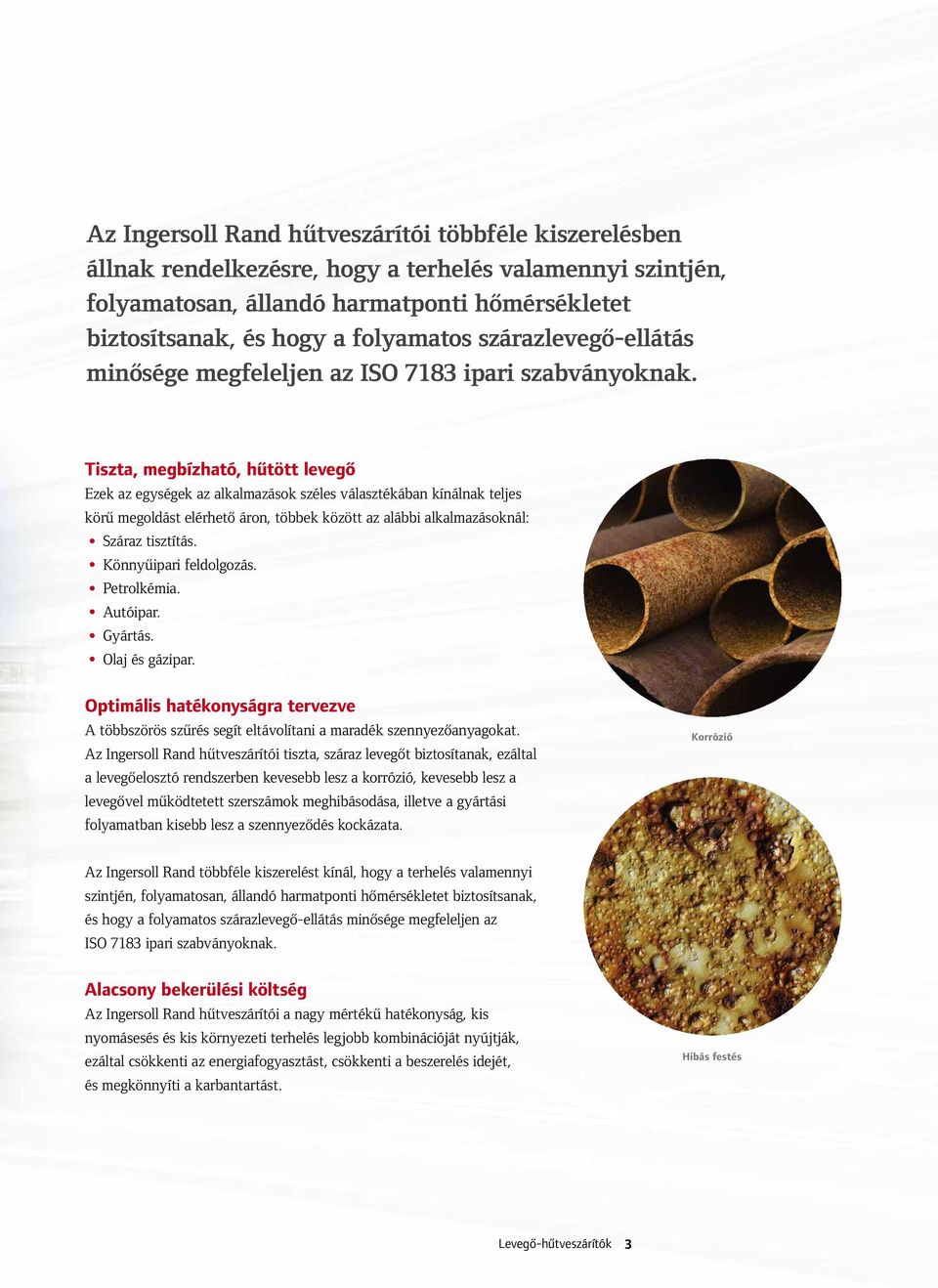

3 Az Ingersoll Rand hűtveszárítói többféle kiszerelésben állnak rendelkezésre, hogy a terhelés valamennyi szintjén, folyamatosan, állandó harmatponti hőmérsékletet biztosítsanak, és hogy a folyamatos szárazlevegő-ellátás minősége megfeleljen az ISO 7183 ipari szabványoknak. Tiszta, megbízható, hűtött levegő Ezek az egységek az alkalmazások széles választékában kínálnak teljes körű megoldást elérhető áron, többek között az alábbi alkalmazásoknál: Száraz tisztítás. Könnyűipari feldolgozás. Petrolkémia. Autóipar. Gyártás. Olaj és gázipar. Optimális hatékonyságra tervezve A többszörös szűrés segít eltávolítani a maradék szennyezőanyagokat. Az Ingersoll Rand hűtveszárítói tiszta, száraz levegőt biztosítanak, ezáltal a levegőelosztó rendszerben kevesebb lesz a korrózió, kevesebb lesz a levegővel működtetett szerszámok meghibásodása, illetve a gyártási folyamatban kisebb lesz a szennyeződés kockázata. Korrózió Az Ingersoll Rand többféle kiszerelést kínál, hogy a terhelés valamennyi szintjén, folyamatosan, állandó harmatponti hőmérsékletet biztosítsanak, és hogy a folyamatos szárazlevegő-ellátás minősége megfeleljen az ISO 7183 ipari szabványoknak. Alacsony bekerülési költség Az Ingersoll Rand hűtveszárítói a nagy mértékű hatékonyság, kis nyomásesés és kis környezeti terhelés legjobb kombinációját nyújtják, ezáltal csökkenti az energiafogyasztást, csökkenti a beszerelés idejét, és megkönnyíti a karbantartást. Hibás festés Levegő-hűtveszárítók 3

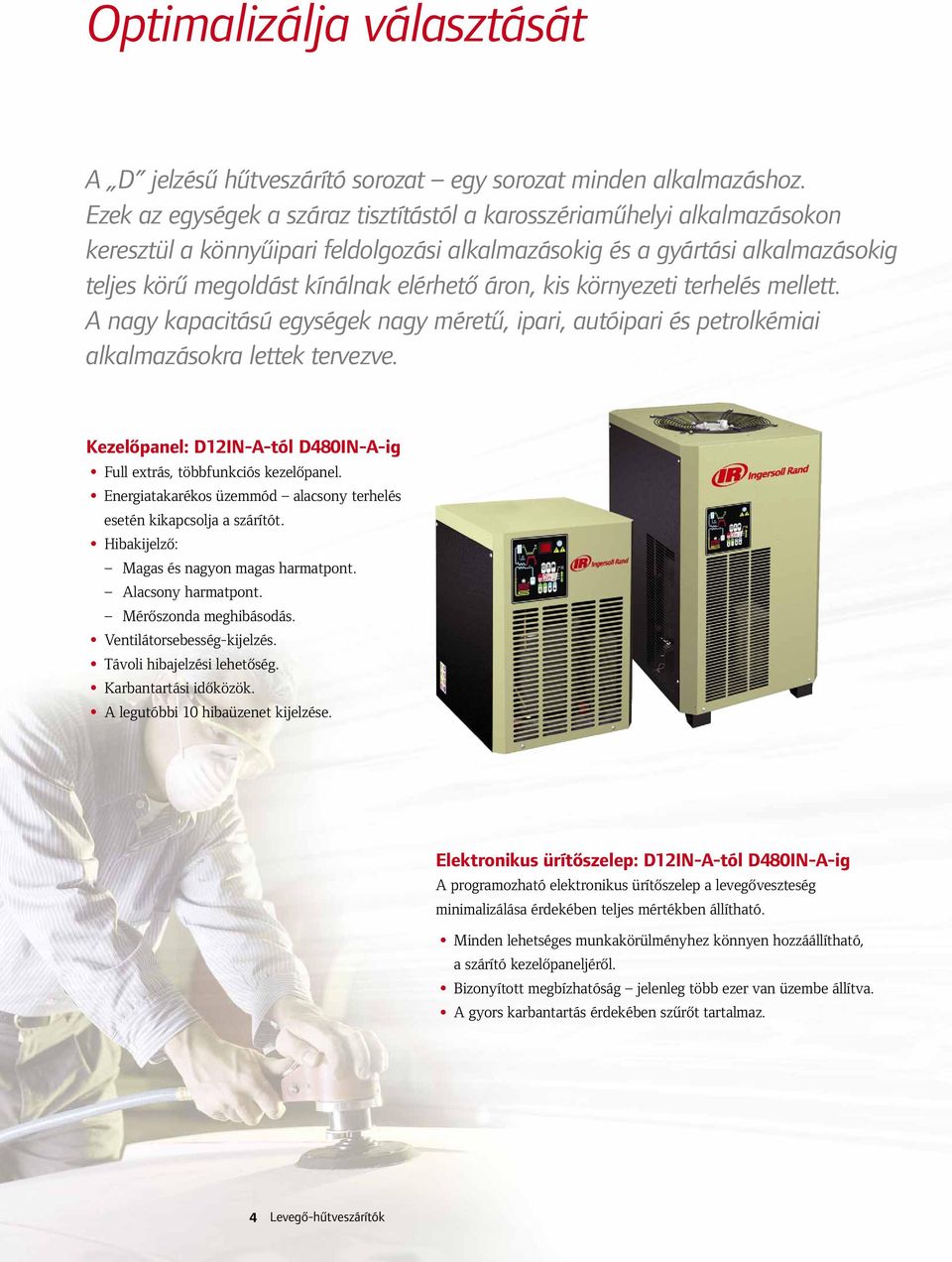

4 Optimalizálja választását A D jelzésű hűtveszárító sorozat egy sorozat minden alkalmazáshoz. Ezek az egységek a száraz tisztítástól a karosszériaműhelyi alkalmazásokon keresztül a könnyűipari feldolgozási alkalmazásokig és a gyártási alkalmazásokig teljes körű megoldást kínálnak elérhető áron, kis környezeti terhelés mellett. A nagy kapacitású egységek nagy méretű, ipari, autóipari és petrolkémiai alkalmazásokra lettek tervezve. Kezelőpanel: DIN-A-tól D480IN-A-ig Full extrás, többfunkciós kezelőpanel. Energiatakarékos üzemmód alacsony terhelés esetén kikapcsolja a szárítót. Hibakijelző: Magas és nagyon magas harmatpont. Alacsony harmatpont. Mérőszonda meghibásodás. Ventilátorsebesség-kijelzés. Távoli hibajelzési lehetőség. Karbantartási időközök. A legutóbbi 10 hibaüzenet kijelzése. Elektronikus ürítőszelep: DIN-A-tól D480IN-A-ig A programozható elektronikus ürítőszelep a levegőveszteség minimalizálása érdekében teljes mértékben állítható. Minden lehetséges munkakörülményhez könnyen hozzáállítható, a szárító kezelőpaneljéről. Bizonyított megbízhatóság jelenleg több ezer van üzembe állítva. A gyors karbantartás érdekében szűrőt tartalmaz. 4 Levegő-hűtveszárítók

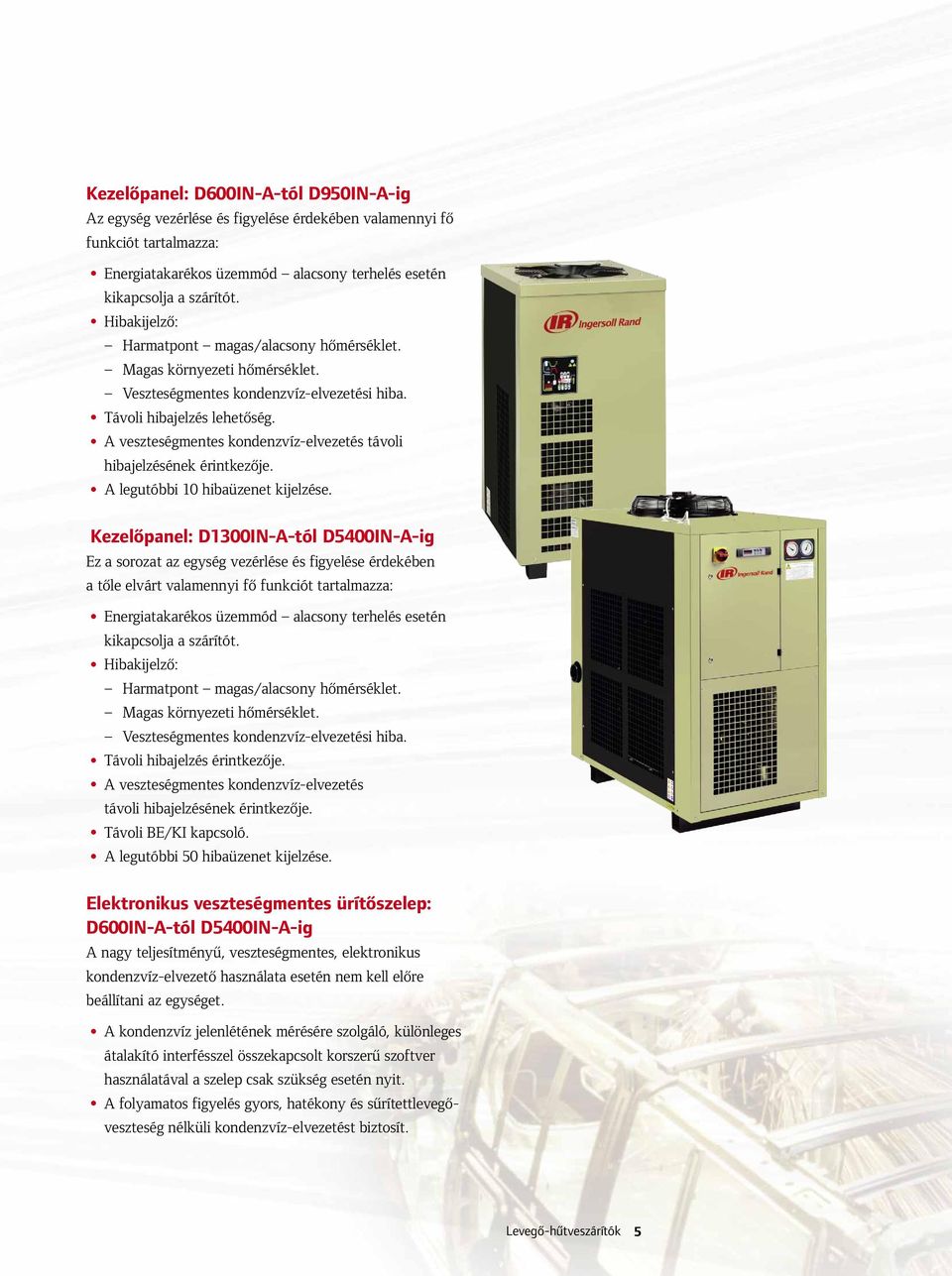

5 Kezelőpanel: D600IN-A-tól D950IN-A-ig Az egység vezérlése és figyelése érdekében valamennyi fő funkciót tartalmazza: Energiatakarékos üzemmód alacsony terhelés esetén kikapcsolja a szárítót. Hibakijelző: Harmatpont magas/alacsony hőmérséklet. Magas környezeti hőmérséklet. Veszteségmentes kondenzvíz-elvezetési hiba. Távoli hibajelzés lehetőség. A veszteségmentes kondenzvíz-elvezetés távoli hibajelzésének érintkezője. A legutóbbi 10 hibaüzenet kijelzése. Kezelőpanel: D1300IN-A-tól D5400IN-A-ig Ez a sorozat az egység vezérlése és figyelése érdekében a tőle elvárt valamennyi fő funkciót tartalmazza: Energiatakarékos üzemmód alacsony terhelés esetén kikapcsolja a szárítót. Hibakijelző: Harmatpont magas/alacsony hőmérséklet. Magas környezeti hőmérséklet. Veszteségmentes kondenzvíz-elvezetési hiba. Távoli hibajelzés érintkezője. A veszteségmentes kondenzvíz-elvezetés távoli hibajelzésének érintkezője. Távoli BE/KI kapcsoló. A legutóbbi 50 hibaüzenet kijelzése. Elektronikus veszteségmentes ürítőszelep: D600IN-A-tól D5400IN-A-ig A nagy teljesítményű, veszteségmentes, elektronikus kondenzvíz-elvezető használata esetén nem kell előre beállítani az egységet. A kondenzvíz jelenlétének mérésére szolgáló, különleges átalakító interfésszel összekapcsolt korszerű szoftver használatával a szelep csak szükség esetén nyit. A folyamatos figyelés gyors, hatékony és sűrítettlevegőveszteség nélküli kondenzvíz-elvezetést biztosít. Levegő-hűtveszárítók 5

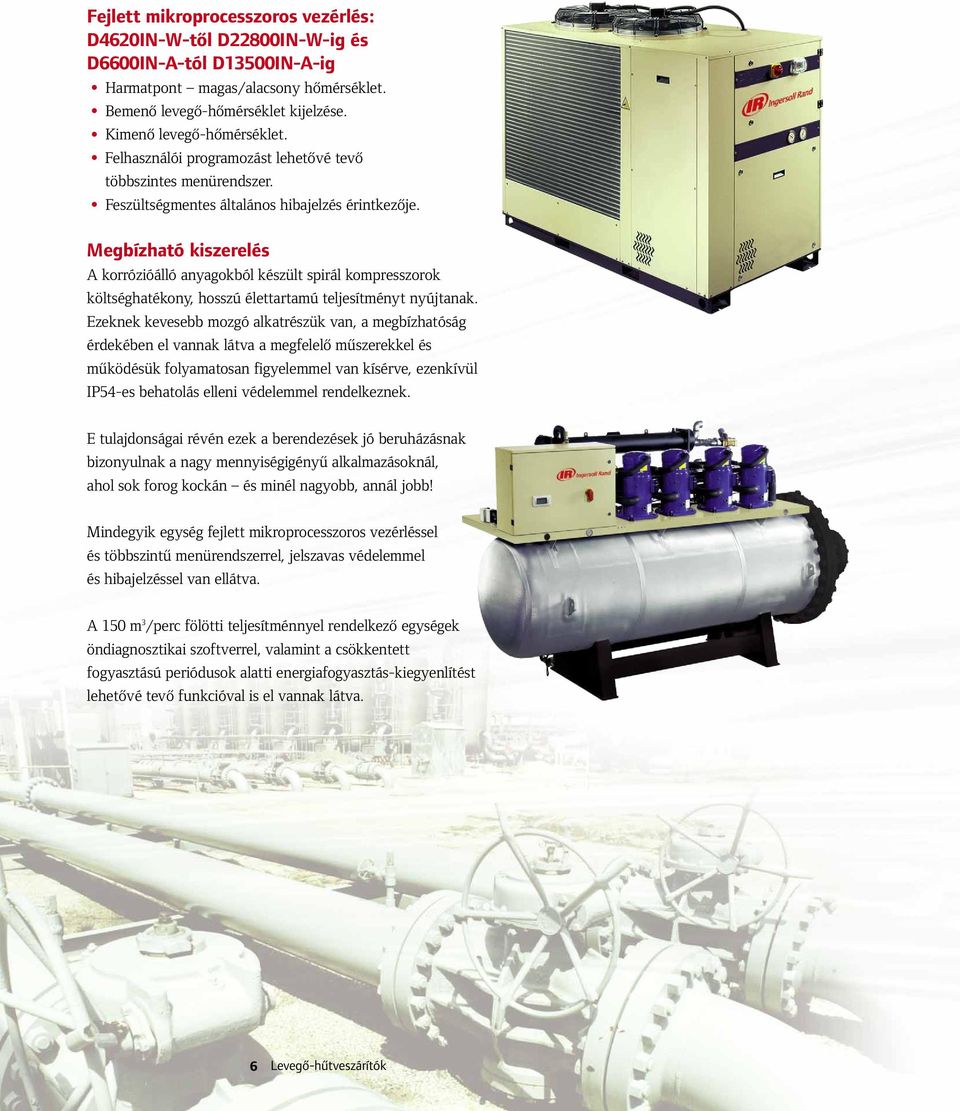

6 Fejlett mikroprocesszoros vezérlés: D4620IN-W-től D22800IN-W-ig és D6600IN-A-tól D13500IN-A-ig Harmatpont magas/alacsony hőmérséklet. Bemenő levegő-hőmérséklet kijelzése. Kimenő levegő-hőmérséklet. Felhasználói programozást lehetővé tevő többszintes menürendszer. Feszültségmentes általános hibajelzés érintkezője. Megbízható kiszerelés A korrózióálló anyagokból készült spirál kompresszorok költséghatékony, hosszú élettartamú teljesítményt nyújtanak. Ezeknek kevesebb mozgó alkatrészük van, a megbízhatóság érdekében el vannak látva a megfelelő műszerekkel és működésük folyamatosan figyelemmel van kísérve, ezenkívül IP54-es behatolás elleni védelemmel rendelkeznek. E tulajdonságai révén ezek a berendezések jó beruházásnak bizonyulnak a nagy mennyiségigényű alkalmazásoknál, ahol sok forog kockán és minél nagyobb, annál jobb! Mindegyik egység fejlett mikroprocesszoros vezérléssel és többszintű menürendszerrel, jelszavas védelemmel és hibajelzéssel van ellátva. A 150 m 3 /perc fölötti teljesítménnyel rendelkező egységek öndiagnosztikai szoftverrel, valamint a csökkentett fogyasztású periódusok alatti energiafogyasztás-kiegyenlítést lehetővé tevő funkcióval is el vannak látva. 6 Levegő-hűtveszárítók

7 Specifikációk Model 5 osztály < 7ºC Harmatpont 4 osztály < 3ºC Harmatpont m3/min m3/hr m3/min m3/hr FAD 20ºC FAD 20ºC FAD 20ºC FAD 20ºC Névleges Energia Levegő csatlakozás Szé kw Szükséges villamos energia V / Ph / Hz Méretek Ho Ma BSP in mm mm Tömeg Max. nyomás mm kg bar g Léghűtéses DIN-A / 8" D25IN-A / 8" D42IN-A / D54IN-A / D72IN-A / D108IN-A / 4" D4IN-A / 4" D180IN-A / 4" D240IN-A / D300IN-A / D360IN-A / D480IN-A / D600IN-A D780IN-A D950IN-A D1300IN-A " D10IN-A " D1890IN-A " D2520IN-A DN D3000IN-A DN D4200IN-A DN D4800IN-A DN D5400IN-A DN D6600IN-A DN D9000IN-A DN D100IN-A DN D13500IN-A DN D4620IN-W DN D5400IN-W DN D6600IN-W DN D9000IN-W DN D100IN-W DN D13500IN-W DN D18000IN-W DN D22800IN-W DN Vízhűtéses Megjegyzés: 1) Az adatok az alábbi körülményekre vonatkoznak: levegő-szállítás: 20 C/1 bar a, nyomás: 7 bar g, környezeti hőmérséklet: 25 C, bemenő levegő hőmérséklet: 35 C, bemenő vízhőmérséklet = 30 C, átlagos kondenzációs hőmérséklet = 40 C, a névleges nyomásharmatpontok megfelelnek az ISO :2001 szabványoknak. Maximális belépő levegő hőmérséklete DIN-A tól D5400IN-A 60 C D6600IN-A tól D13500IN-A 65 C D4620IN-W tól D22800IN-W 65 C Maximális környezeti hőmérséklet DIN-A tól D950IN-A D1300IN-A tól D13500IN-A D4620IN-W tól D22800IN-W 50 C 46 C 46 C Hűtővíz csatlakozás BSP D4620IN-W tól D6600IN-W 1 1/ D9000IN-W tól D22800IN-W Amennyiben a D13500IN-W, D18000IN-W és D22800IN-W egység el van látva a nyomásszabályozó szelep opcióval, a bemenő vízcsatlakozás helyén két 1 1/ BSP csatlakozás található. Levegő-hűtveszárítók 7

8 Jellemzők: Jellemzők: Léghűtéses Vízhűtéses DIN-A D240IN-A D600IN-A D1300IN-A D6600IN-A D4620IN-W D13500IN-W tól tól tól tól tól D13500IN-A tól tól D180IN-A D480IN-A D950IN-A D5400IN-A D100IN-A D100IN-W D22800IN-W Harmatpontkijelzés BE/KI kapcsoló Távoli hibajelzés érintkezője Távirányítás Energiatakarékos üzemmód Távoli BE/KI kapcsoló Nagynyomás-kapcsoló Változtatható sebességű ventilátor Ventilátornyomás-kapcsoló A legutóbbi 10 hibaüzenet kijelzése A legutóbbi 50 hibaüzenet kijelzése Forrógáz kerülő szelep Elektronikus veszteségmentes ürítőszelep Elektronikus ürítőszelep Közbülső előszűrő A levegő minőségének fontosságát jelzi, hogy a Nemzetközi Szabványügyi Szervezet (ISO) az ISO :2001 szabvány szerint hat sűrítettlevegő-minőségi osztályt hozott létre. Levegő Minőségi Osztály ISO :2001 Minőségi Szilárd részecske Maximális részecskeszám levegő köbméterenként Víznyomás Olaj és olajszármazék osztály harmatpont ºC mg/m Mikron Mikron 1-5 Mikron 0 A végfelhasználó vagy gyártó által megjelölt és az 1. osztálynál sokkal szigorubb ºC , ºC N/A 10, ºC 1 4 N/A N/A 1,000 3ºC 5 5 N/A N/A 20,000 7ºC N/A 6 N/A N/A N/A 10ºC N/A Azt, hogy Önnek melyik minőségi osztályba tartozó sűrített levegőre van szüksége, a következő kérdéssekkel döntheti el: Hatással van a sűrített levegő minőségének a gyártási folyamatomra és a végtermékem minőségére? A rossz sűrítettlevegő-minőség csökkenteni fogja termelékenységemet, költségmegtakarításomat és termékeim minőségét? Mely belső és külső környezeti hatások vannak hatással a rendszerem által előállított sűrített levegő minőségére? 8 Levegő-hűtveszárítók

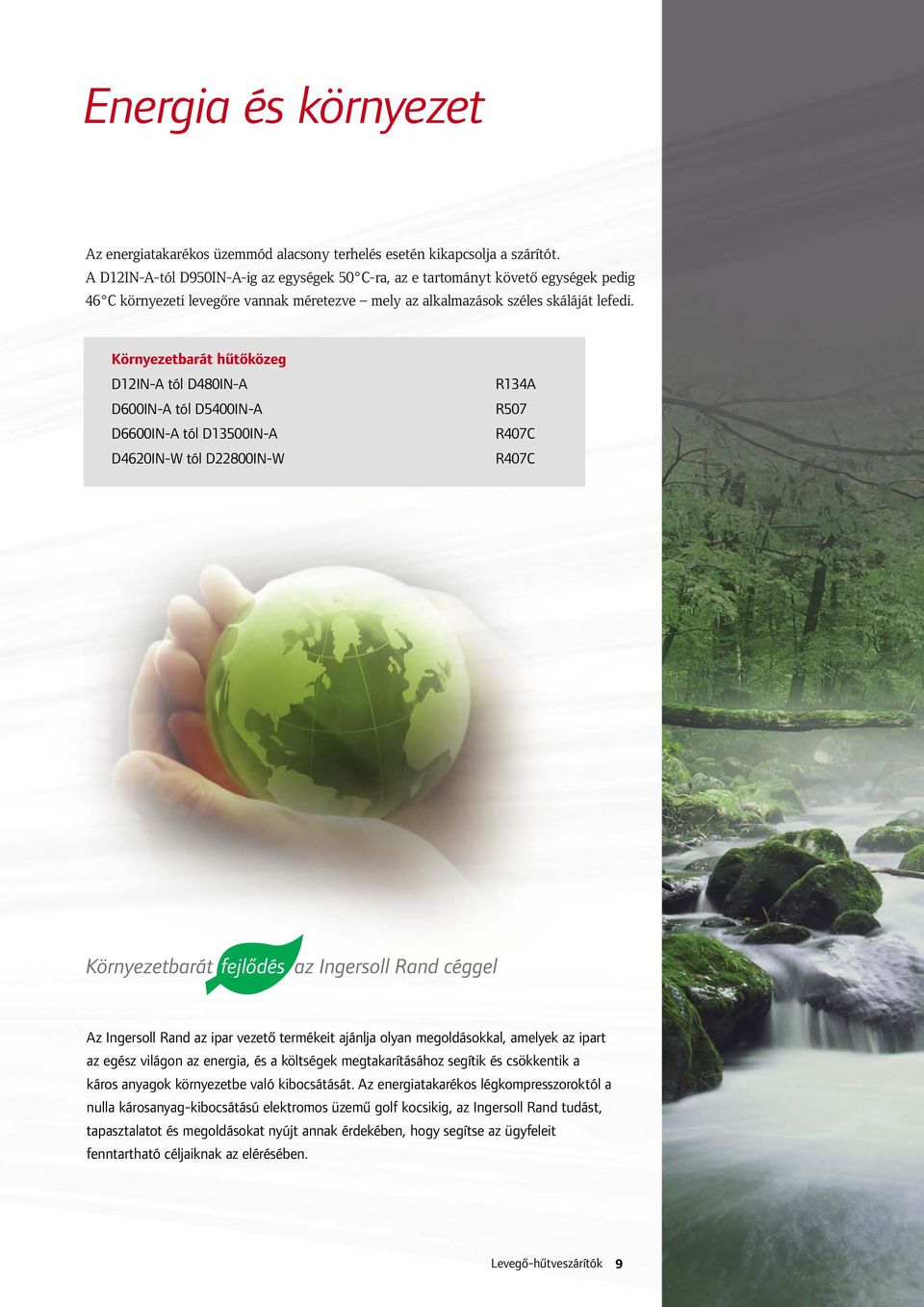

9 Energia és környezet Az energiatakarékos üzemmód alacsony terhelés esetén kikapcsolja a szárítót. A DIN-A-tól D950IN-A-ig az egységek 50 C-ra, az e tartományt követő egységek pedig 46 C környezeti levegőre vannak méretezve mely az alkalmazások széles skáláját lefedi. Környezetbarát hűtőközeg DIN-A tól D480IN-A D600IN-A tól D5400IN-A D6600IN-A tól D13500IN-A D4620IN-W tól D22800IN-W R134A R507 R407C R407C Az Ingersoll Rand az ipar vezető termékeit ajánlja olyan megoldásokkal, amelyek az ipart az egész világon az energia, és a költségek megtakarításához segítik és csökkentik a káros anyagok környezetbe való kibocsátását. Az energiatakarékos légkompresszoroktól a nulla károsanyag-kibocsátású elektromos üzemű golf kocsikig, az Ingersoll Rand tudást, tapasztalatot és megoldásokat nyújt annak érdekében, hogy segítse az ügyfeleit fenntartható céljaiknak az elérésében. Levegő-hűtveszárítók 9

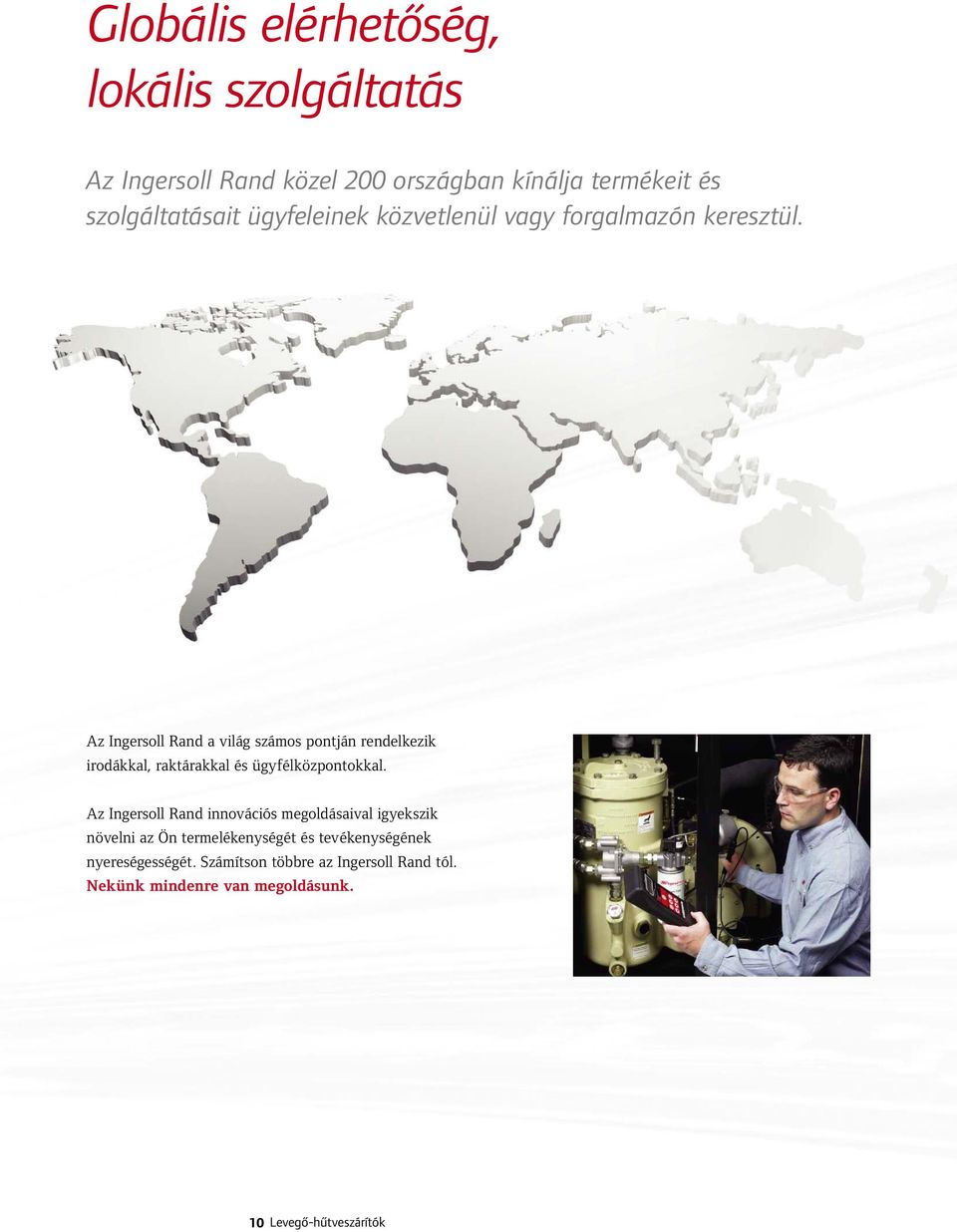

10 Globális elérhetőség, lokális szolgáltatás Az Ingersoll Rand közel 200 országban kínálja termékeit és szolgáltatásait ügyfeleinek közvetlenül vagy forgalmazón keresztül. Az Ingersoll Rand a világ számos pontján rendelkezik irodákkal, raktárakkal és ügyfélközpontokkal. Az Ingersoll Rand innovációs megoldásaival igyekszik növelni az Ön termelékenységét és tevékenységének nyereségességét. Számítson többre az Ingersoll Rand tól. Nekünk mindenre van megoldásunk. 10 Levegő-hűtveszárítók

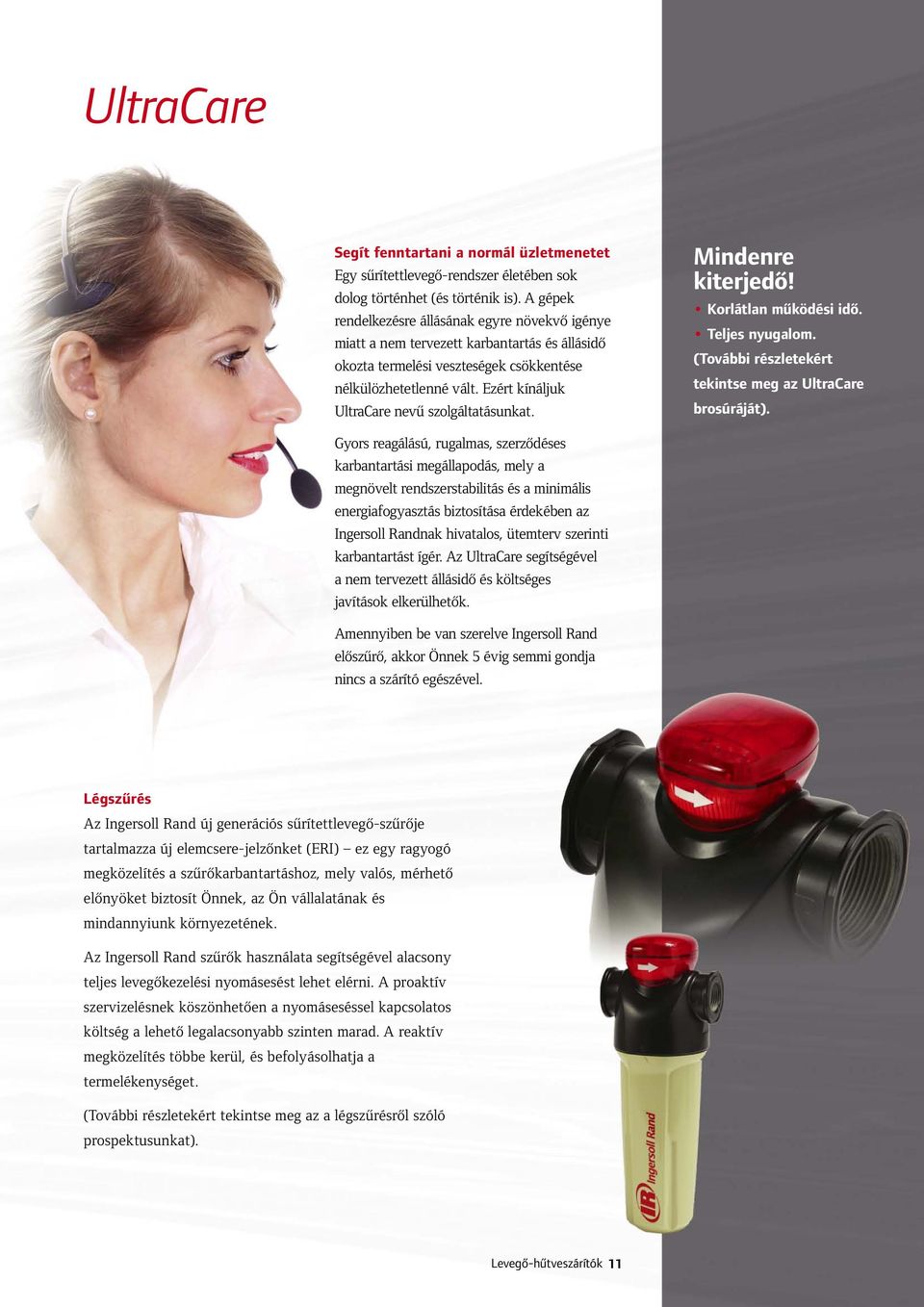

11 UltraCare Segít fenntartani a normál üzletmenetet Egy sűrítettlevegő-rendszer életében sok dolog történhet (és történik is). A gépek rendelkezésre állásának egyre növekvő igénye miatt a nem tervezett karbantartás és állásidő okozta termelési veszteségek csökkentése nélkülözhetetlenné vált. Ezért kínáljuk UltraCare nevű szolgáltatásunkat. Mindenre kiterjedő! Korlátlan működési idő. Teljes nyugalom. (További részletekért tekintse meg az UltraCare brosúráját). Gyors reagálású, rugalmas, szerződéses karbantartási megállapodás, mely a megnövelt rendszerstabilitás és a minimális energiafogyasztás biztosítása érdekében az Ingersoll Randnak hivatalos, ütemterv szerinti karbantartást ígér. Az UltraCare segítségével a nem tervezett állásidő és költséges javítások elkerülhetők. Amennyiben be van szerelve Ingersoll Rand előszűrő, akkor Önnek 5 évig semmi gondja nincs a szárító egészével. Légszűrés Az Ingersoll Rand új generációs sűrítettlevegő-szűrője tartalmazza új elemcsere-jelzőnket (ERI) ez egy ragyogó megközelítés a szűrőkarbantartáshoz, mely valós, mérhető előnyöket biztosít Önnek, az Ön vállalatának és mindannyiunk környezetének. Az Ingersoll Rand szűrők használata segítségével alacsony teljes levegőkezelési nyomásesést lehet elérni. A proaktív szervizelésnek köszönhetően a nyomáseséssel kapcsolatos költség a lehető legalacsonyabb szinten marad. A reaktív megközelítés többe kerül, és befolyásolhatja a termelékenységet. (További részletekért tekintse meg az a légszűrésről szóló prospektusunkat). Levegő-hűtveszárítók 11

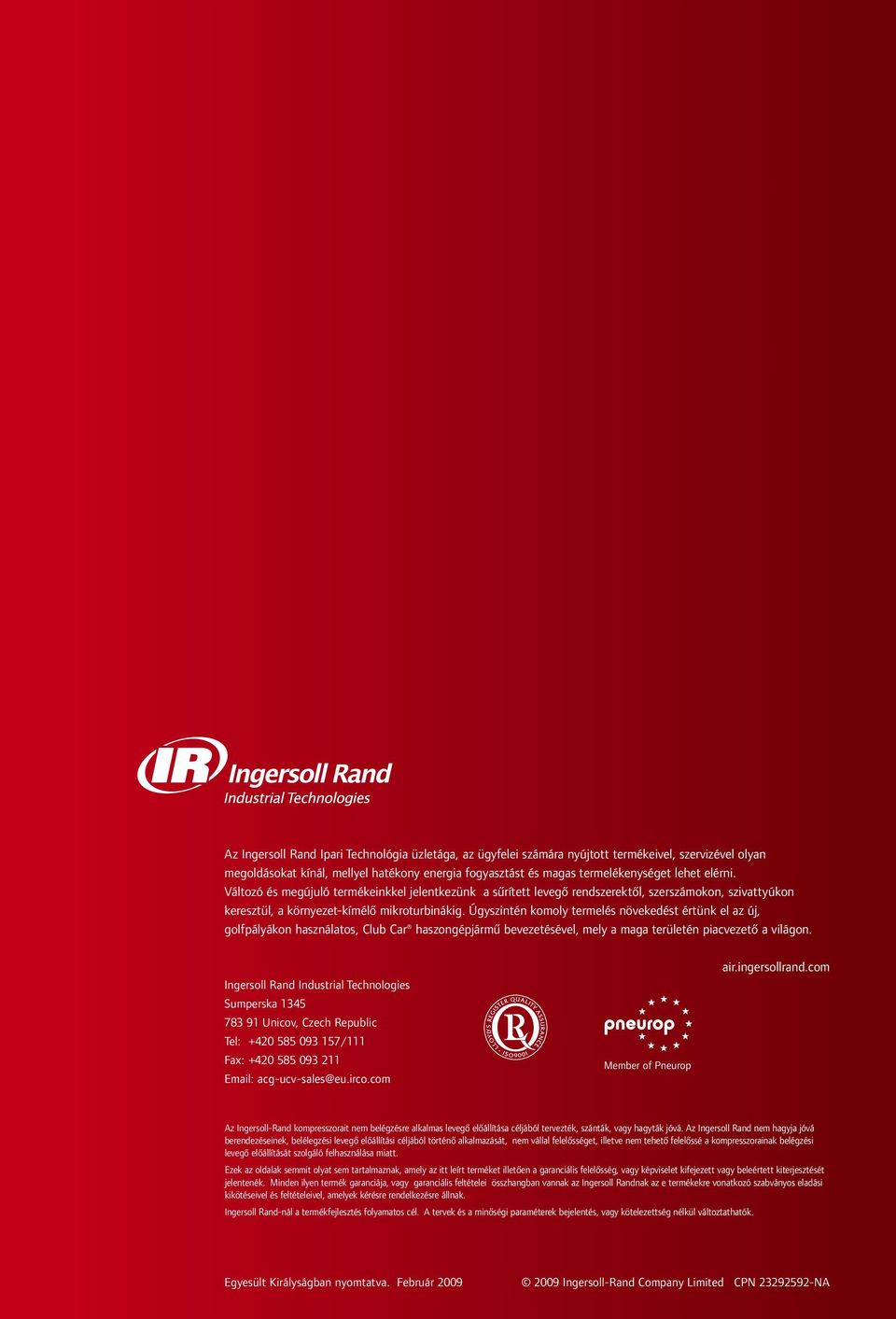

12 Az Ingersoll Rand Ipari Technológia üzletága, az ügyfelei számára nyújtott termékeivel, szervizével olyan megoldásokat kínál, mellyel hatékony energia fogyasztást és magas termelékenységet lehet elérni. Változó és megújuló termékeinkkel jelentkezünk a sűrített levegő rendszerektől, szerszámokon, szivattyúkon keresztül, a környezet-kímélő mikroturbinákig. Úgyszintén komoly termelés növekedést értünk el az új, golfpályákon használatos, Club Car haszongépjármű bevezetésével, mely a maga területén piacvezető a világon. Ingersoll Rand Industrial Technologies Sumperska Unicov, Czech Republic Tel: /111 Fax: acg-ucv-sales@eu.irco.com Member of Pneurop air.ingersollrand.com Az Ingersoll-Rand kompresszorait nem belégzésre alkalmas levegő előállítása céljából tervezték, szánták, vagy hagyták jóvá. Az Ingersoll Rand nem hagyja jóvá berendezéseinek, belélegzési levegő előállítási céljából történő alkalmazását, nem vállal felelősséget, illetve nem tehető felelőssé a kompresszorainak belégzési levegő előállítását szolgáló felhasználása miatt. Ezek az oldalak semmit olyat sem tartalmaznak, amely az itt leírt terméket illetően a garanciális felelősség, vagy képviselet kifejezett vagy beleértett kiterjesztését jelentenék. Minden ilyen termék garanciája, vagy garanciális feltételei összhangban vannak az Ingersoll Randnak az e termékekre vonatkozó szabványos eladási kikötéseivel és feltételeivel, amelyek kérésre rendelkezésre állnak. Ingersoll Rand-nál a termékfejlesztés folyamatos cél. A tervek és a minőségi paraméterek bejelentés, vagy kötelezettség nélkül változtathatók. Egyesült Királyságban nyomtatva. Február Ingersoll-Rand Company Limited CPN NA
