1 FONTOS TUDNIVALÓK 1 Satlink WS-6906 Antenna Beállító Mőszer Kezelési Útmutató Kérjük olvassa el figyelmesen a kezelési útmutatót mielıtt a mőszert használatba venné. Fontos: az akkumulátor hosszú élettartamának megırzése céljából kérjük minimum 5 órán keresztül tölteni a készüléket, de nem hosszabban mint 12 óra. A készülékben Lithium-Ion akkumulátor van.. Tilos kitenni magas hımérsékletnek, mert az kiválthat különbözı reakciókat az akkumulátorból. A készüléket TILOS más töltıvel - ez vonatkozik autós töltıre is használni mert a készülék meghibásodhat és ez a garancia elvesztésével jár. A Vevı tudomásul veszi és elfogadja, hogy elsı használatba vétel elıtt minimum 5 órát folyamatosan töltenie kell az akkumulátort, de nem hosszabban mint 12 óra, mivel a készülék akkumulátora meghibásodhat és ez nem tartozik a garanciális hibák közé. Tilos a készüléken frekvencia/mőhold lista frissítése amennyiben az akkumulátor töltöttségi szintje alacsony illetve, ha hálózati töltırıl mőködik. Emennyiben ezt nem veszi figyelembe és megkísérli a frissítést számítógépen keresztül, a készülék tönkre fog menni és ez NEM TARTOZIK A GARANCIÁLIS HIBÁK KÖZÉ. A készülék Tárolási és Használati hımérséklete 0 C + 40 C között. Amennyiben a készüléket huzamosabb ideig 0 C alatt tárolják illetve használják, úgy mőködési hibák léphetnek fel, illetve az akkumulátor meghibásodásához vezethet. Az Akkumulátort TILOS tőzbe dobni vagy magas hımérsékletnek kitenni mert robbanás veszélyes lehet. Az akkumulátort cserélni kizárólag a szervizben lehet és csak a gyártó által forgalmazott akkumulátorral lehet helyettesíteni az eredetit, ha ilyen probléma állna fenn, kérjük vegye fel az eladóval a kapcsolatot. Tilos más gyártótól származó csatornalista betöltése, mert a készülék meghibásodásához vezet. A vevı / felhasználó tudomásul veszi a kezelési útmutató elolvasásával, hogy bármilyen csatornalista, vagy software betöltése után felmerülı meghibásodásért csakis kizárólag a felhasználó felel. Utólagos reklamációt nem áll módunkba elfogadni.

2 2 1. Gyors belépés a menübe 2. F1: LCD kijelzı kikapcsolása 3. F2: Készenléti állapotban, amikor nem lehet kikapcsolni a mőszert, nyomjuk meg kikapcsoló gombot és tartsuk lenyomva az F2 gombot 2 másodpercig és ezután egy erıltetett kikapcsolás történik. 4. Számgombok: manuális csatorna szám megadása 5. Hangerı némítása 6. Kilépés 7. A nyilakat a fel-le, jobbra balra navigáláshoz lehet használni 8. Némítás 9. Automata keresés menü pontja 10. Mőhold és csatorna lista kijelzése 11. Elızı csatornára léptetés 12. Lejátszás és megállítás 13. Kikapcsoló gomb 14. Info: Információ kijelzése az adott csatornáról 15. Az akkumulátor áramellátás lekapcsoló gombja Orbit-Sat Kft. & Digital-Sat 16. Töltı kábel helye Kft. 17. USB csatlakozó

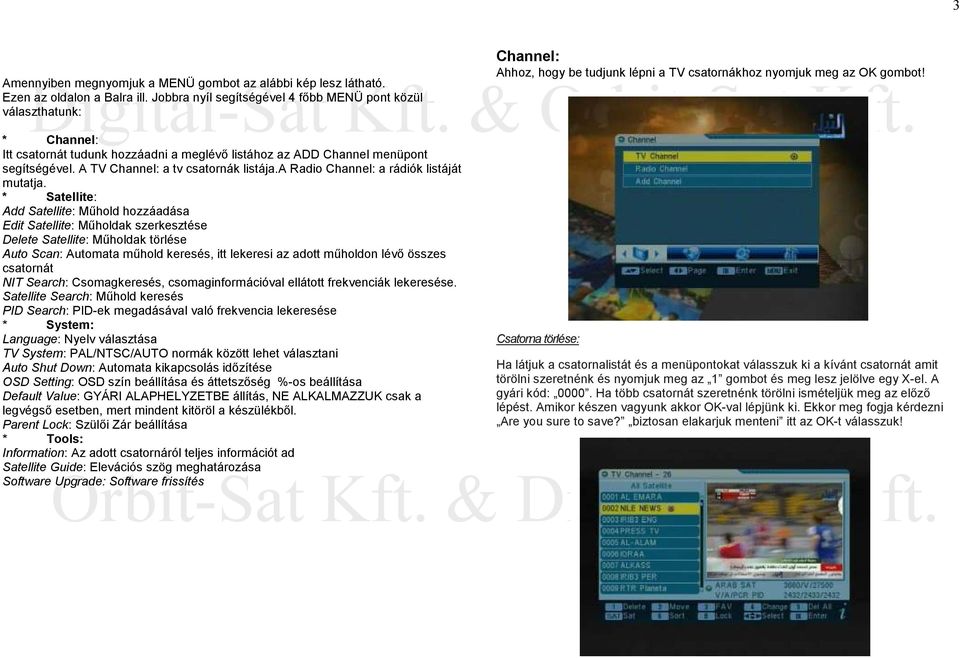

3 3 Channel: Ahhoz, hogy be tudjunk lépni a TV csatornákhoz nyomjuk meg az OK gombot! Amennyiben Digital-Sat megnyomjuk a MENÜ gombot az alábbi kép lesz Kft. látható. & Orbit-Sat Kft. Ezen az oldalon a Balra ill. Jobbra nyíl segítségével 4 fıbb MENÜ pont közül választhatunk: * Channel: Itt csatornát tudunk hozzáadni a meglévı listához az ADD Channel menüpont segítségével. A TV Channel: a tv csatornák listája.a Radio Channel: a rádiók listáját mutatja. * Satellite: Add Satellite: Mőhold hozzáadása Edit Satellite: Mőholdak szerkesztése Delete Satellite: Mőholdak törlése Auto Scan: Automata mőhold keresés, itt lekeresi az adott mőholdon lévı összes csatornát NIT Search: Csomagkeresés, csomaginformációval ellátott frekvenciák lekeresése. Satellite Search: Mőhold keresés PID Search: PID-ek megadásával való frekvencia lekeresése * System: Language: Nyelv választása Csatorna törlése: TV System: PAL/NTSC/AUTO normák között lehet választani Auto Shut Down: Automata kikapcsolás idızítése Ha látjuk a csatornalistát és a menüpontokat válasszuk ki a kívánt csatornát amit OSD Setting: OSD szín beállítása és áttetszıség %-os beállítása törölni szeretnénk és nyomjuk meg az 1 gombot és meg lesz jelölve egy X-el. A Default Value: GYÁRI ALAPHELYZETBE állítás, NE ALKALMAZZUK csak a gyári kód: Ha több csatornát szeretnénk törölni ismételjük meg az elızı legvégsı esetben, mert mindent kitöröl a készülékbıl. lépést. Amikor készen vagyunk akkor OK-val lépjünk ki. Ekkor meg fogja kérdezni Parent Lock: Szülıi Zár beállítása Are you sure to save? biztosan elakarjuk menteni itt az OK-t válasszuk! * Tools: Information: Az adott csatornáról teljes információt ad Satellite Guide: Elevációs szög meghatározása Software Upgrade: Software frissítés

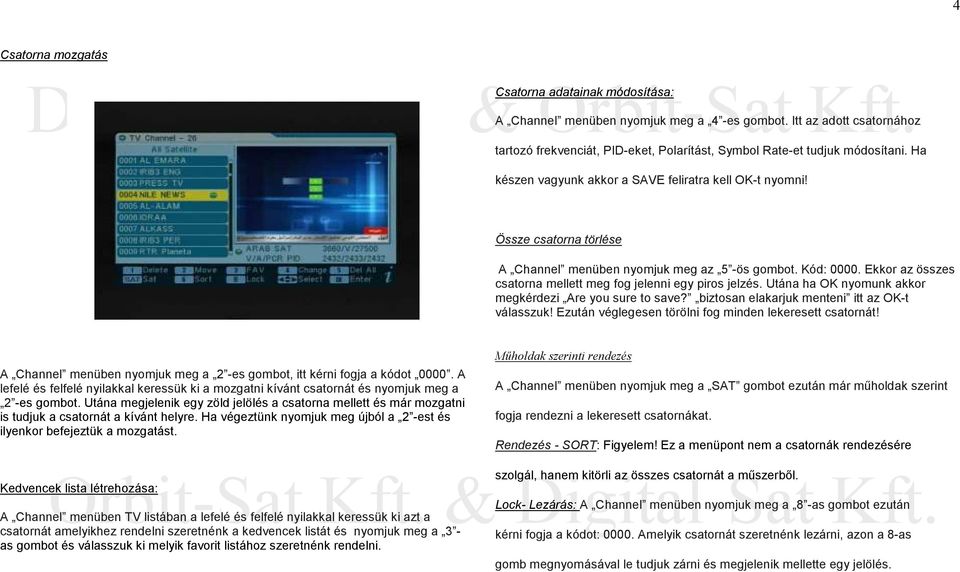

4 4 Csatorna mozgatás Csatorna adatainak módosítása: A Channel menüben nyomjuk meg a 4 -es gombot. Itt az adott csatornához tartozó frekvenciát, PID-eket, Polarítást, Symbol Rate-et tudjuk módosítani. Ha készen vagyunk akkor a SAVE feliratra kell OK-t nyomni! Össze csatorna törlése A Channel menüben nyomjuk meg az 5 -ös gombot. Kód: Ekkor az összes csatorna mellett meg fog jelenni egy piros jelzés. Utána ha OK nyomunk akkor megkérdezi Are you sure to save? biztosan elakarjuk menteni itt az OK-t válasszuk! Ezután véglegesen törölni fog minden lekeresett csatornát! A Channel menüben nyomjuk meg a 2 -es gombot, itt kérni fogja a kódot A lefelé és felfelé nyilakkal keressük ki a mozgatni kívánt csatornát és nyomjuk meg a 2 -es gombot. Utána megjelenik egy zöld jelölés a csatorna mellett és már mozgatni is tudjuk a csatornát a kívánt helyre. Ha végeztünk nyomjuk meg újból a 2 -est és ilyenkor befejeztük a mozgatást. Mőholdak szerinti rendezés A Channel menüben nyomjuk meg a SAT gombot ezután már mőholdak szerint fogja rendezni a lekeresett csatornákat. Rendezés - SORT: Figyelem! Ez a menüpont nem a csatornák rendezésére Kedvencek lista létrehozása: A Channel menüben TV listában a lefelé és felfelé nyilakkal keressük ki azt a csatornát amelyikhez rendelni szeretnénk a kedvencek listát és nyomjuk meg a 3 - as gombot és válasszuk ki melyik favorit listához szeretnénk rendelni. szolgál, hanem kitörli az összes csatornát a mőszerbıl. Lock- Lezárás: A Channel menüben nyomjuk meg a 8 -as gombot ezután kérni fogja a kódot: Amelyik csatornát szeretnénk lezárni, azon a 8-as gomb megnyomásával le tudjuk zárni és megjelenik mellette egy jelölés.

5 5 Csatorna hozzáadása ADD CHANNEL Edit Satellite: Nyomjuk meg a MENÜ gombot és lépjünk be az ADD Channel menübe. Satellite: Itt kiválaszthatjuk hogy melyik mőholdhoz tartozó Frekvenciát és csatornákat akarjuk lekeresni. TP: a Transponderek számát jelenti, ami a készülékben található. TP Frequency: Frekvencia. Symbol Rate: jelátviteli sebesség. Polarity Polarítás. Search: keresés, itt ki tudjuk választani hogy a szabad, kódolt vagy összes csatornát akarjuk lekeresni. A csatorna keresést a Search menüponton az OK gomb megnyomásával indíthatjuk el. Ebben a menüpontban a mőhold adatait változtathatjuk meg: LNB Type: LNB típusa lehet: Universal Standard USER. DiSEqC: itt Port1-tıl 4-ig lehet beállítani DiSEqC 1.0 vezérlést. Positioner: DiSEqC 1.2 vezérlés. ADD TP Transponder hozzáadása; Delete TP Itt transpondert tudunk hozzá adni manuálisan, ill. Törölni a Delete TP pontban.

6 6 Edit Satellite Mőhold szerkesztése: Satellite: Add Satellite Mőhold hozzáadása Satellite: Nyomjuk meg az OK-t, hogy belépjünk az almenübe. Itt ha nyomunk még egy OK akkor át tudjuk nevezni. Az LNB Type-nál az LNB típust tudjuk kiválasztani. LNB Freq(1,2): Beírhatjuk a fej frekvenciáját, ha speciális fejjel dolgozunk. LNB Power: 13/18V között válaszhatunk. 22K: 22KHz vezérlés be- ki kapcsolása. DiSEqC: kiválaszhatjuk a portot 1-4-ig. Ebben a menüpontban a mőhold adatait változtathatjuk meg: LNB Type: LNB típusa lehet: Universal Standard USER. DiSEqC: itt Port1-tıl 4-ig lehet beállítani DiSEqC 1.0 vezérlést. Positioner: DiSEqC 1.2 vezérlés. ADD TP Transponder hozzáadása; Delete TP Itt transpondert tudunk hozzá adni manuálisan, ill. törölni a Delete TP pontban.

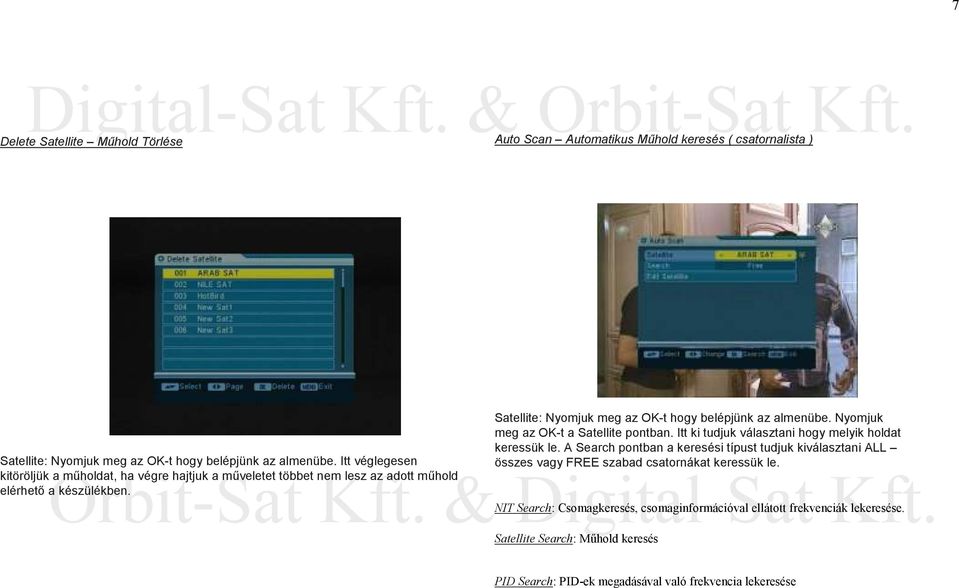

7 7 Delete Satellite Mőhold Törlése Auto Scan Automatikus Mőhold keresés ( csatornalista ) Satellite: Nyomjuk meg az OK-t hogy belépjünk az almenübe. Itt véglegesen kitöröljük a mőholdat, ha végre hajtjuk a mőveletet többet nem lesz az adott mőhold elérhetı a készülékben. Satellite: Nyomjuk meg az OK-t hogy belépjünk az almenübe. Nyomjuk meg az OK-t a Satellite pontban. Itt ki tudjuk választani hogy melyik holdat keressük le. A Search pontban a keresési típust tudjuk kiválasztani ALL összes vagy FREE szabad csatornákat keressük le. NIT Search: Csomagkeresés, csomaginformációval ellátott frekvenciák lekeresése. Satellite Search: Mőhold keresés PID Search: PID-ek megadásával való frekvencia lekeresése

8 8 System: Language - Nyelv PAL/NTSC/AUTO normák között lehet választani. Auto Shut Down Automatikus kikapcsolás Itt a nyelvet tudjuk megváltoztatni. Automatikus kikapcsolás idızítése TV System TV norma kiválasztása OSD Setting OSD Beállítása

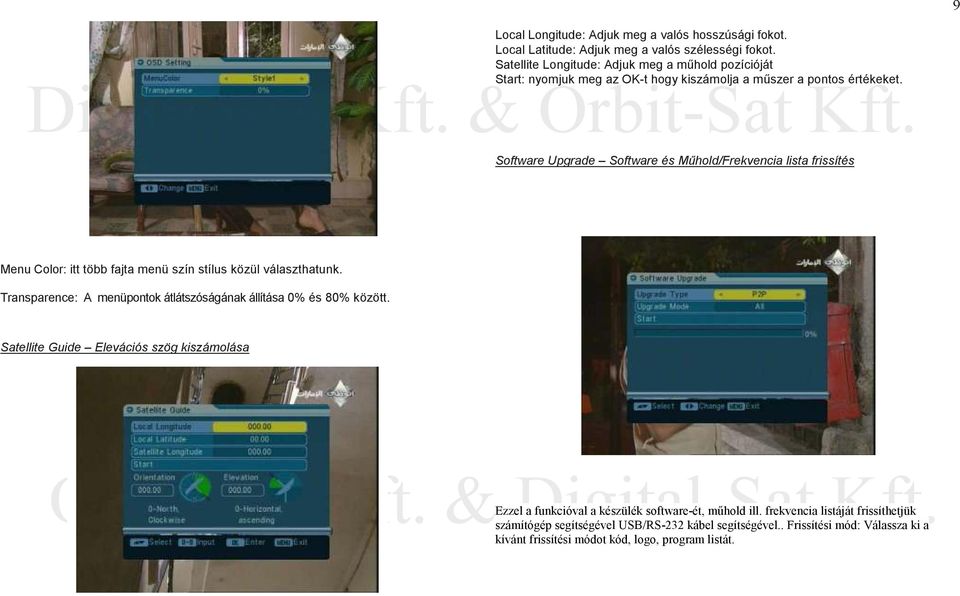

9 9 Local Longitude: Adjuk meg a valós hosszúsági fokot. Local Latitude: Adjuk meg a valós szélességi fokot. Satellite Longitude: Adjuk meg a mőhold pozícióját Start: nyomjuk meg az OK-t hogy kiszámolja a mőszer a pontos értékeket. Software Upgrade Software és Mőhold/Frekvencia lista frissítés Menu Color: itt több fajta menü szín stílus közül választhatunk. Transparence: A menüpontok átlátszóságának állítása 0% és 80% között. Satellite Guide Elevációs szög kiszámolása Ezzel a funkcióval a készülék software-ét, mőhold ill. frekvencia listáját frissíthetjük számítógép segítségével USB/RS-232 kábel segítségével.. Frissítési mód: Válassza ki a kívánt frissítési módot kód, logo, program listát.

10 10 Kiegészítés: A BER ( Bit Error Rate ) mérés az 1 millió beérkezett adatra vonatkozó és abban elıforduló hibák számát mutatja azaz, a 0/ kijelzés azt jelenti, hogy a beérkezett összes adat hibátlan, amely a hagyományos BER kijelzés esetén 1.0 E -7 értéknek felel meg. 1-5/ kijelzés értelmezése 3.0E 6 -on 6-10/ kijelzés értelmezése 3.0 E -5 -en 11-20/ kijelzés értelmezése 3.0 E -4 -en 20>/ kijelzés értelmezése 3.0 E -3 -on vagy annál rosszabb.
