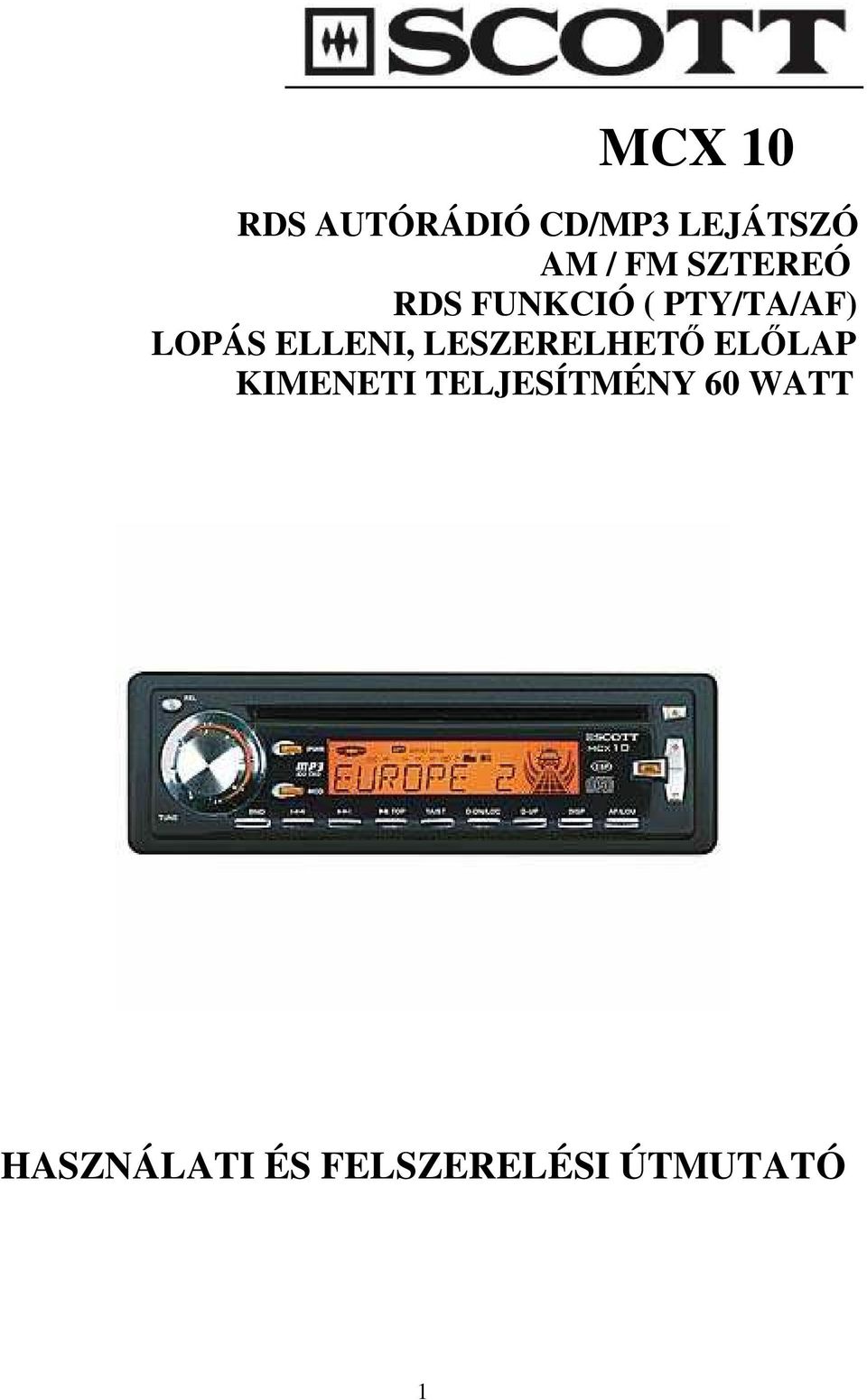

1 MCX 10 RDS AUTÓRÁDIÓ CD/MP3 LEJÁTSZÓ AM / FM SZTEREÓ RDS FUNKCIÓ ( PTY/TA/AF) LOPÁS ELLENI, LESZERELHETİ ELİLAP KIMENETI TELJESÍTMÉNY 60 WATT HASZNÁLATI ÉS FELSZERELÉSI ÚTMUTATÓ 1

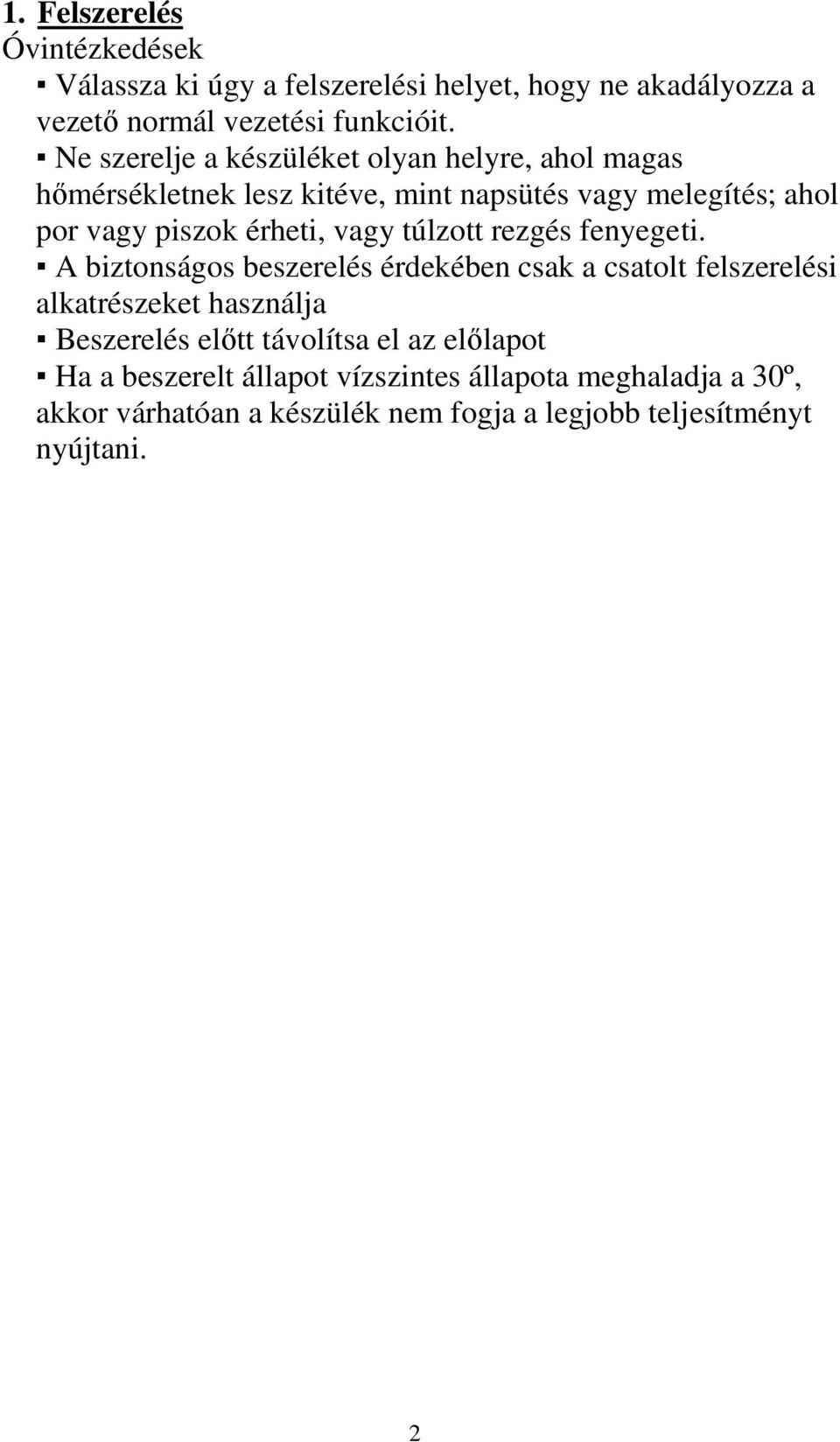

2 1. Felszerelés Óvintézkedések Válassza ki úgy a felszerelési helyet, hogy ne akadályozza a vezetı normál vezetési funkcióit. Ne szerelje a készüléket olyan helyre, ahol magas hımérsékletnek lesz kitéve, mint napsütés vagy melegítés; ahol por vagy piszok érheti, vagy túlzott rezgés fenyegeti. A biztonságos beszerelés érdekében csak a csatolt felszerelési alkatrészeket használja Beszerelés elıtt távolítsa el az elılapot Ha a beszerelt állapot vízszintes állapota meghaladja a 30º, akkor várhatóan a készülék nem fogja a legjobb teljesítményt nyújtani. 2

3 2. Funkció gombok 1. +/- gombok 2. Release kiadó gomb 3. Tune hangolási gomb 4. CD nyílás 5. LCD 6. Play/Pause/Top - Lejátszás /Szüneteltetés/Top gomb 7. D-DN /LOC és D-UP gomb 8. Eject gomb - lemezkiadó gomb 9. Up/Down gomb - föl/le 10. Power gomb - ki-be kapcsolás 11. Band gomb - hullámsáv 12. AF/Loudness gomb - AF/hangos 13. Mode gomb 14. TA/ST gomb 15. Disp gomb - kijelzés 16. Vol./Menü/Enter gomb - hangerı, menü, belépés 3

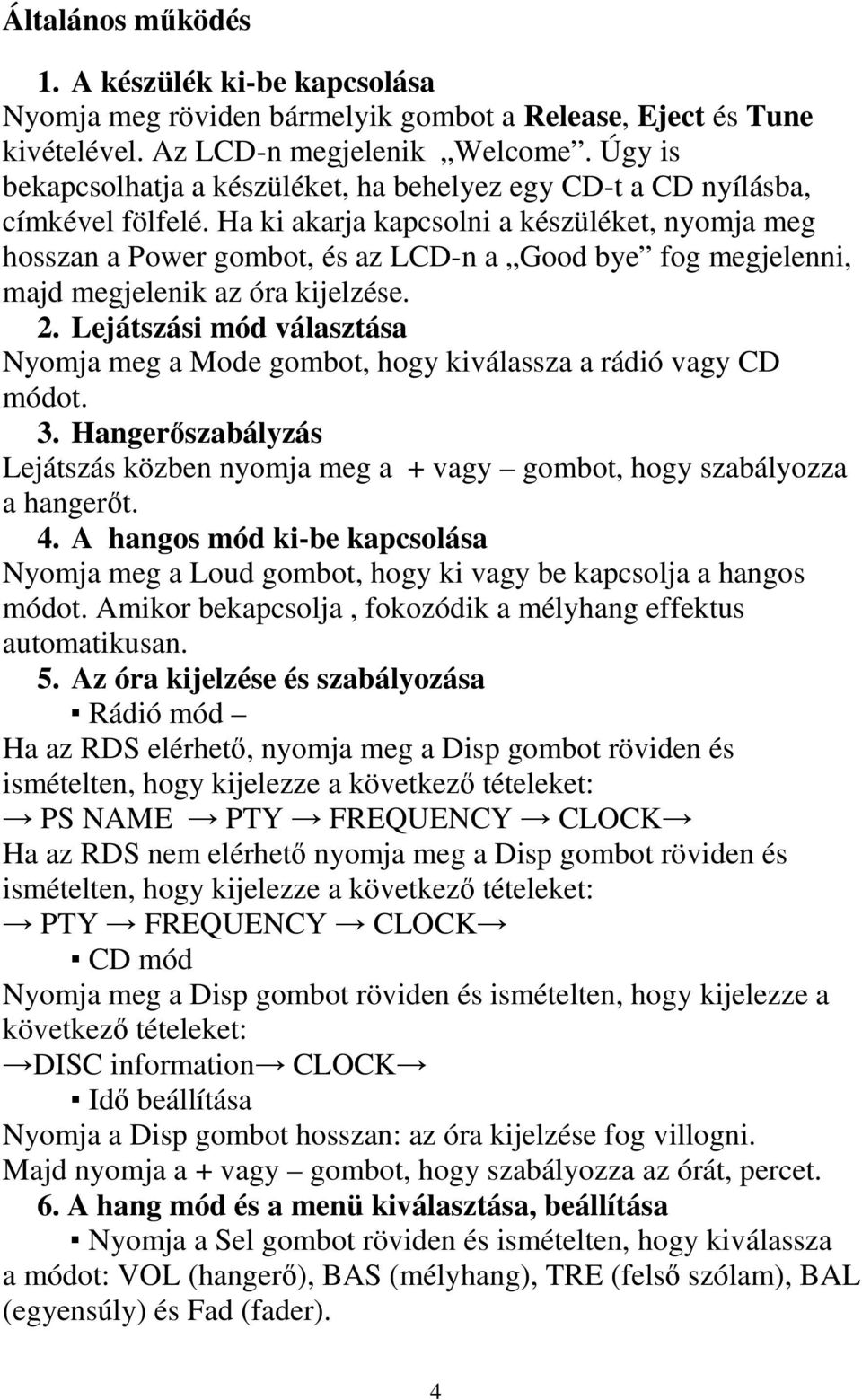

4 Általános mőködés 1. A készülék ki-be kapcsolása Nyomja meg röviden bármelyik gombot a Release, Eject és Tune kivételével. Az LCD-n megjelenik Welcome. Úgy is bekapcsolhatja a készüléket, ha behelyez egy CD-t a CD nyílásba, címkével fölfelé. Ha ki akarja kapcsolni a készüléket, nyomja meg hosszan a Power gombot, és az LCD-n a Good bye fog megjelenni, majd megjelenik az óra kijelzése. 2. Lejátszási mód választása Nyomja meg a Mode gombot, hogy kiválassza a rádió vagy CD módot. 3. Hangerıszabályzás Lejátszás közben nyomja meg a + vagy gombot, hogy szabályozza a hangerıt. 4. A hangos mód ki-be kapcsolása Nyomja meg a Loud gombot, hogy ki vagy be kapcsolja a hangos módot. Amikor bekapcsolja, fokozódik a mélyhang effektus automatikusan. 5. Az óra kijelzése és szabályozása Rádió mód Ha az RDS elérhetı, nyomja meg a Disp gombot röviden és ismételten, hogy kijelezze a következı tételeket: PS NAME PTY FREQUENCY CLOCK Ha az RDS nem elérhetı nyomja meg a Disp gombot röviden és ismételten, hogy kijelezze a következı tételeket: PTY FREQUENCY CLOCK CD mód Nyomja meg a Disp gombot röviden és ismételten, hogy kijelezze a következı tételeket: DISC information CLOCK Idı beállítása Nyomja a Disp gombot hosszan: az óra kijelzése fog villogni. Majd nyomja a + vagy gombot, hogy szabályozza az órát, percet. 6. A hang mód és a menü kiválasztása, beállítása Nyomja a Sel gombot röviden és ismételten, hogy kiválassza a módot: VOL (hangerı), BAS (mélyhang), TRE (felsı szólam), BAL (egyensúly) és Fad (fader). 4

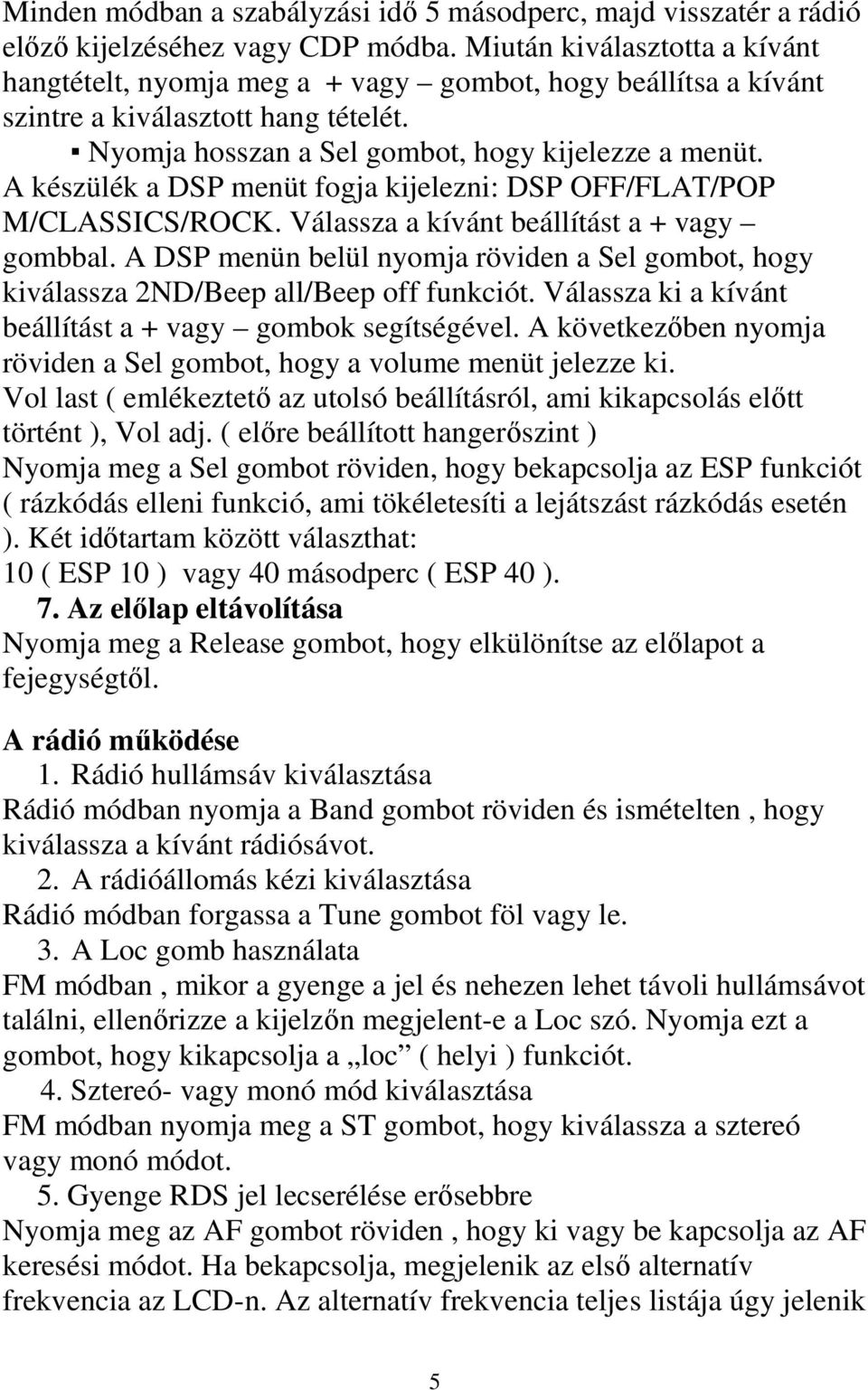

5 Minden módban a szabályzási idı 5 másodperc, majd visszatér a rádió elızı kijelzéséhez vagy CDP módba. Miután kiválasztotta a kívánt hangtételt, nyomja meg a + vagy gombot, hogy beállítsa a kívánt szintre a kiválasztott hang tételét. Nyomja hosszan a Sel gombot, hogy kijelezze a menüt. A készülék a DSP menüt fogja kijelezni: DSP OFF/FLAT/POP M/CLASSICS/ROCK. Válassza a kívánt beállítást a + vagy gombbal. A DSP menün belül nyomja röviden a Sel gombot, hogy kiválassza 2ND/Beep all/beep off funkciót. Válassza ki a kívánt beállítást a + vagy gombok segítségével. A következıben nyomja röviden a Sel gombot, hogy a volume menüt jelezze ki. Vol last ( emlékeztetı az utolsó beállításról, ami kikapcsolás elıtt történt ), Vol adj. ( elıre beállított hangerıszint ) Nyomja meg a Sel gombot röviden, hogy bekapcsolja az ESP funkciót ( rázkódás elleni funkció, ami tökéletesíti a lejátszást rázkódás esetén ). Két idıtartam között választhat: 10 ( ESP 10 ) vagy 40 másodperc ( ESP 40 ). 7. Az elılap eltávolítása Nyomja meg a Release gombot, hogy elkülönítse az elılapot a fejegységtıl. A rádió mőködése 1. Rádió hullámsáv kiválasztása Rádió módban nyomja a Band gombot röviden és ismételten, hogy kiválassza a kívánt rádiósávot. 2. A rádióállomás kézi kiválasztása Rádió módban forgassa a Tune gombot föl vagy le. 3. A Loc gomb használata FM módban, mikor a gyenge a jel és nehezen lehet távoli hullámsávot találni, ellenırizze a kijelzın megjelent-e a Loc szó. Nyomja ezt a gombot, hogy kikapcsolja a loc ( helyi ) funkciót. 4. Sztereó- vagy monó mód kiválasztása FM módban nyomja meg a ST gombot, hogy kiválassza a sztereó vagy monó módot. 5. Gyenge RDS jel lecserélése erısebbre Nyomja meg az AF gombot röviden, hogy ki vagy be kapcsolja az AF keresési módot. Ha bekapcsolja, megjelenik az elsı alternatív frekvencia az LCD-n. Az alternatív frekvencia teljes listája úgy jelenik 5

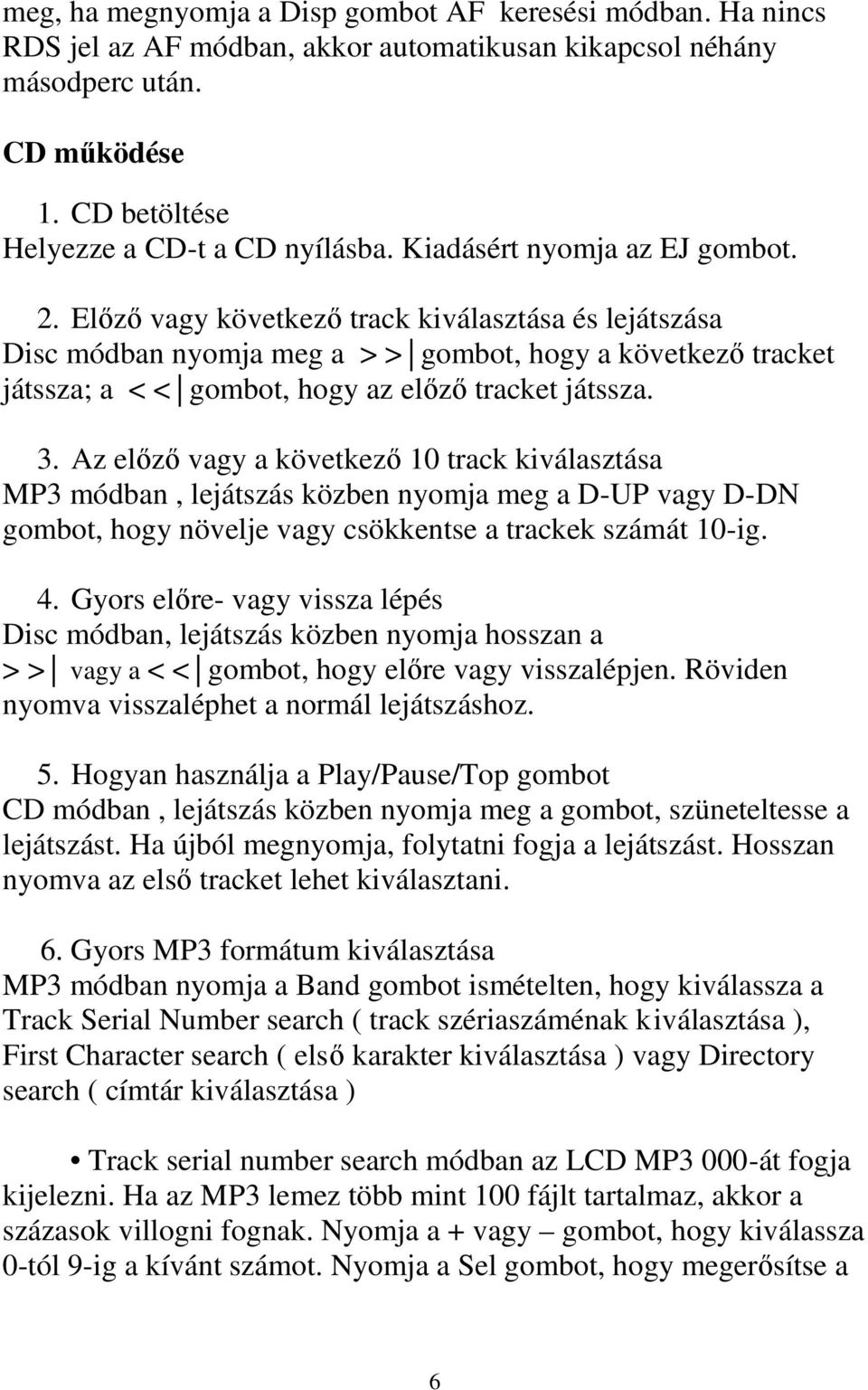

6 meg, ha megnyomja a Disp gombot AF keresési módban. Ha nincs RDS jel az AF módban, akkor automatikusan kikapcsol néhány másodperc után. CD mőködése 1. CD betöltése Helyezze a CD-t a CD nyílásba. Kiadásért nyomja az EJ gombot. 2. Elızı vagy következı track kiválasztása és lejátszása Disc módban nyomja meg a > > gombot, hogy a következı tracket játssza; a < < gombot, hogy az elızı tracket játssza. 3. Az elızı vagy a következı 10 track kiválasztása MP3 módban, lejátszás közben nyomja meg a D-UP vagy D-DN gombot, hogy növelje vagy csökkentse a trackek számát 10-ig. 4. Gyors elıre- vagy vissza lépés Disc módban, lejátszás közben nyomja hosszan a > > vagy a < < gombot, hogy elıre vagy visszalépjen. Röviden nyomva visszaléphet a normál lejátszáshoz. 5. Hogyan használja a Play/Pause/Top gombot CD módban, lejátszás közben nyomja meg a gombot, szüneteltesse a lejátszást. Ha újból megnyomja, folytatni fogja a lejátszást. Hosszan nyomva az elsı tracket lehet kiválasztani. 6. Gyors MP3 formátum kiválasztása MP3 módban nyomja a Band gombot ismételten, hogy kiválassza a Track Serial Number search ( track szériaszáménak kiválasztása ), First Character search ( elsı karakter kiválasztása ) vagy Directory search ( címtár kiválasztása ) Track serial number search módban az LCD MP3 000-át fogja kijelezni. Ha az MP3 lemez több mint 100 fájlt tartalmaz, akkor a százasok villogni fognak. Nyomja a + vagy gombot, hogy kiválassza 0-tól 9-ig a kívánt számot. Nyomja a Sel gombot, hogy megerısítse a 6

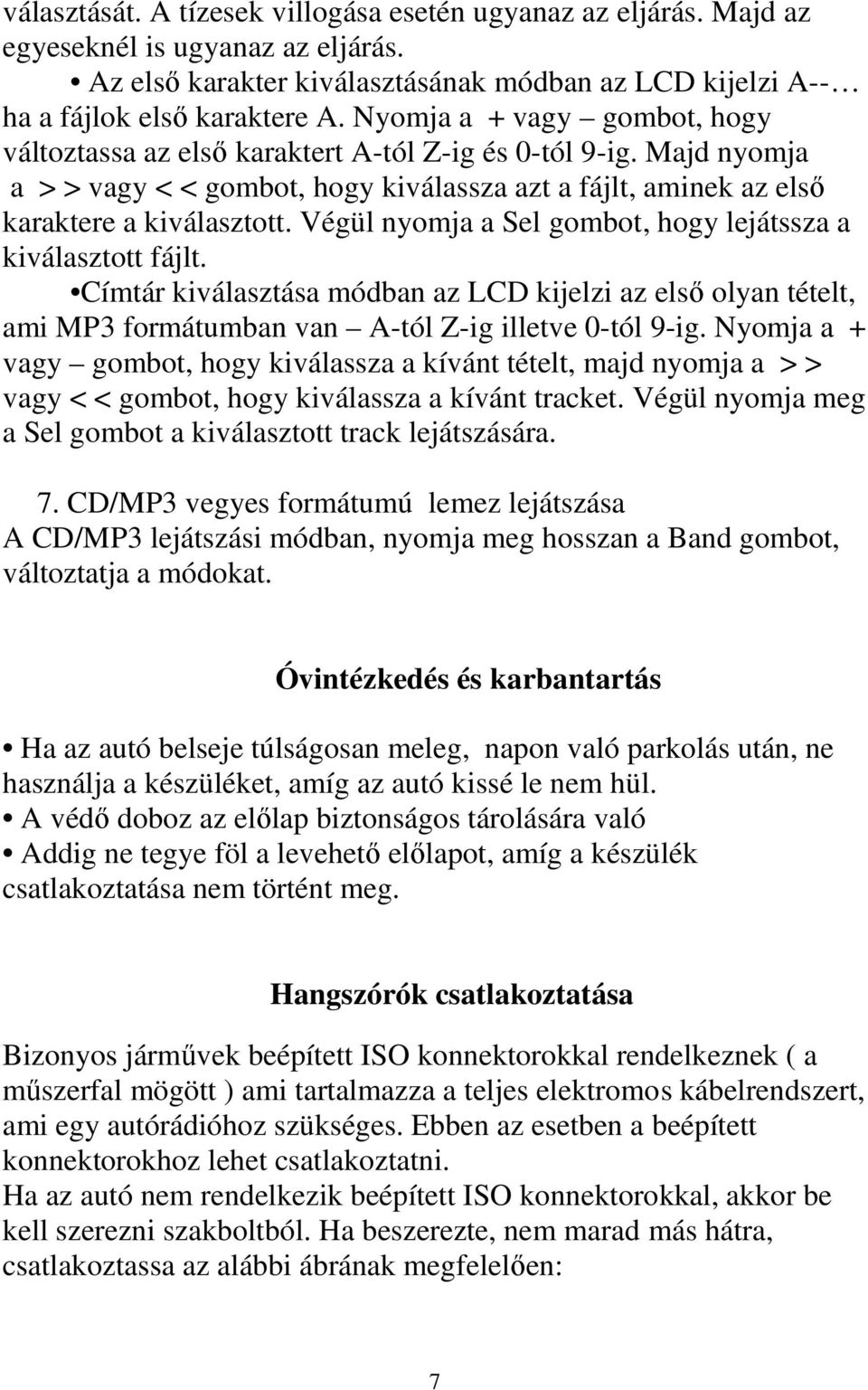

7 választását. A tízesek villogása esetén ugyanaz az eljárás. Majd az egyeseknél is ugyanaz az eljárás. Az elsı karakter kiválasztásának módban az LCD kijelzi A-- ha a fájlok elsı karaktere A. Nyomja a + vagy gombot, hogy változtassa az elsı karaktert A-tól Z-ig és 0-tól 9-ig. Majd nyomja a > > vagy < < gombot, hogy kiválassza azt a fájlt, aminek az elsı karaktere a kiválasztott. Végül nyomja a Sel gombot, hogy lejátssza a kiválasztott fájlt. Címtár kiválasztása módban az LCD kijelzi az elsı olyan tételt, ami MP3 formátumban van A-tól Z-ig illetve 0-tól 9-ig. Nyomja a + vagy gombot, hogy kiválassza a kívánt tételt, majd nyomja a > > vagy < < gombot, hogy kiválassza a kívánt tracket. Végül nyomja meg a Sel gombot a kiválasztott track lejátszására. 7. CD/MP3 vegyes formátumú lemez lejátszása A CD/MP3 lejátszási módban, nyomja meg hosszan a Band gombot, változtatja a módokat. Óvintézkedés és karbantartás Ha az autó belseje túlságosan meleg, napon való parkolás után, ne használja a készüléket, amíg az autó kissé le nem hül. A védı doboz az elılap biztonságos tárolására való Addig ne tegye föl a levehetı elılapot, amíg a készülék csatlakoztatása nem történt meg. Hangszórók csatlakoztatása Bizonyos jármővek beépített ISO konnektorokkal rendelkeznek ( a mőszerfal mögött ) ami tartalmazza a teljes elektromos kábelrendszert, ami egy autórádióhoz szükséges. Ebben az esetben a beépített konnektorokhoz lehet csatlakoztatni. Ha az autó nem rendelkezik beépített ISO konnektorokkal, akkor be kell szerezni szakboltból. Ha beszerezte, nem marad más hátra, csatlakoztassa az alábbi ábrának megfelelıen: 7

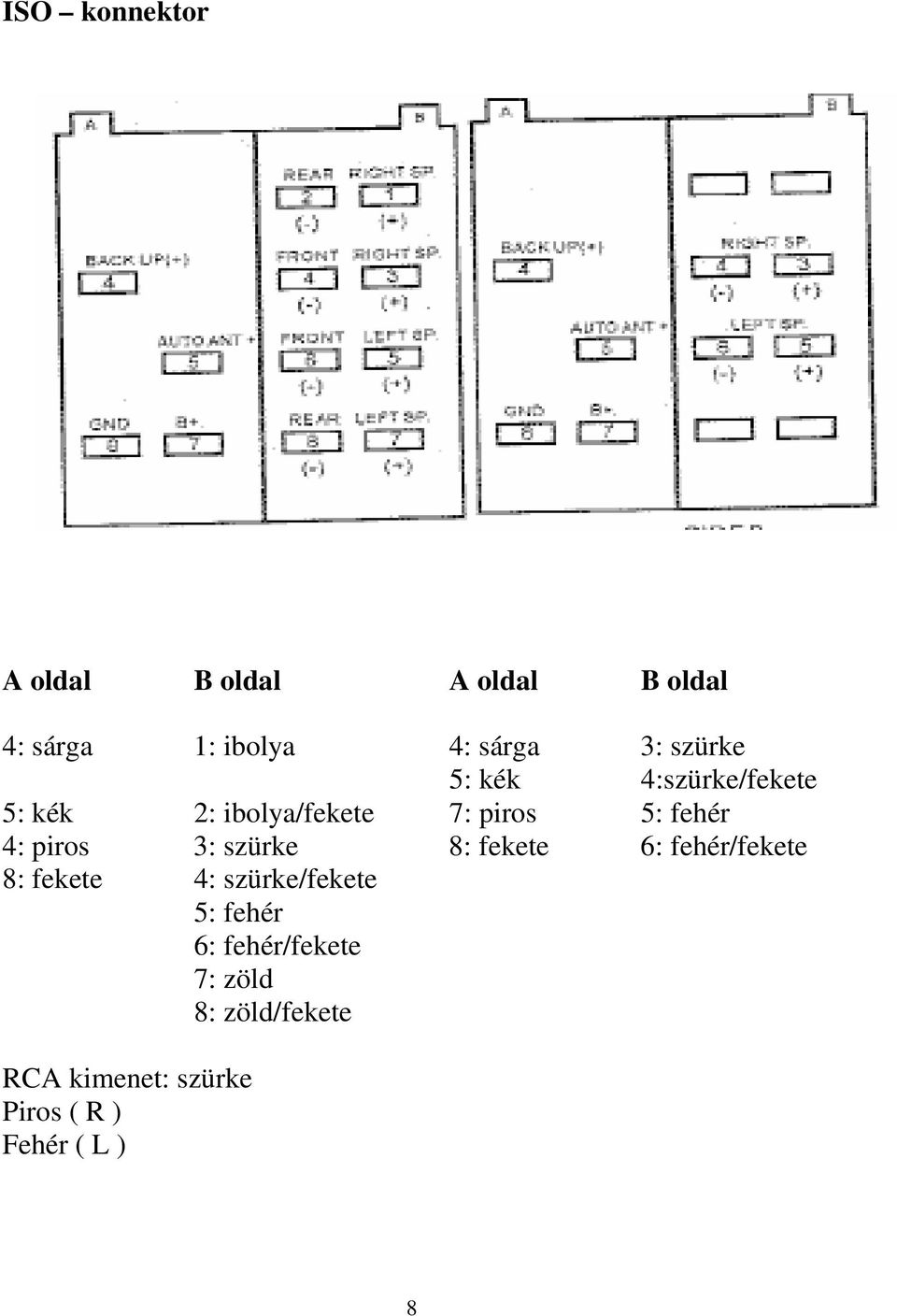

8 ISO konnektor A oldal B oldal A oldal B oldal 4: sárga 1: ibolya 4: sárga 3: szürke 5: kék 4:szürke/fekete 5: kék 2: ibolya/fekete 7: piros 5: fehér 4: piros 3: szürke 8: fekete 6: fehér/fekete 8: fekete 4: szürke/fekete 5: fehér 6: fehér/fekete 7: zöld 8: zöld/fekete RCA kimenet: szürke Piros ( R ) Fehér ( L ) 8

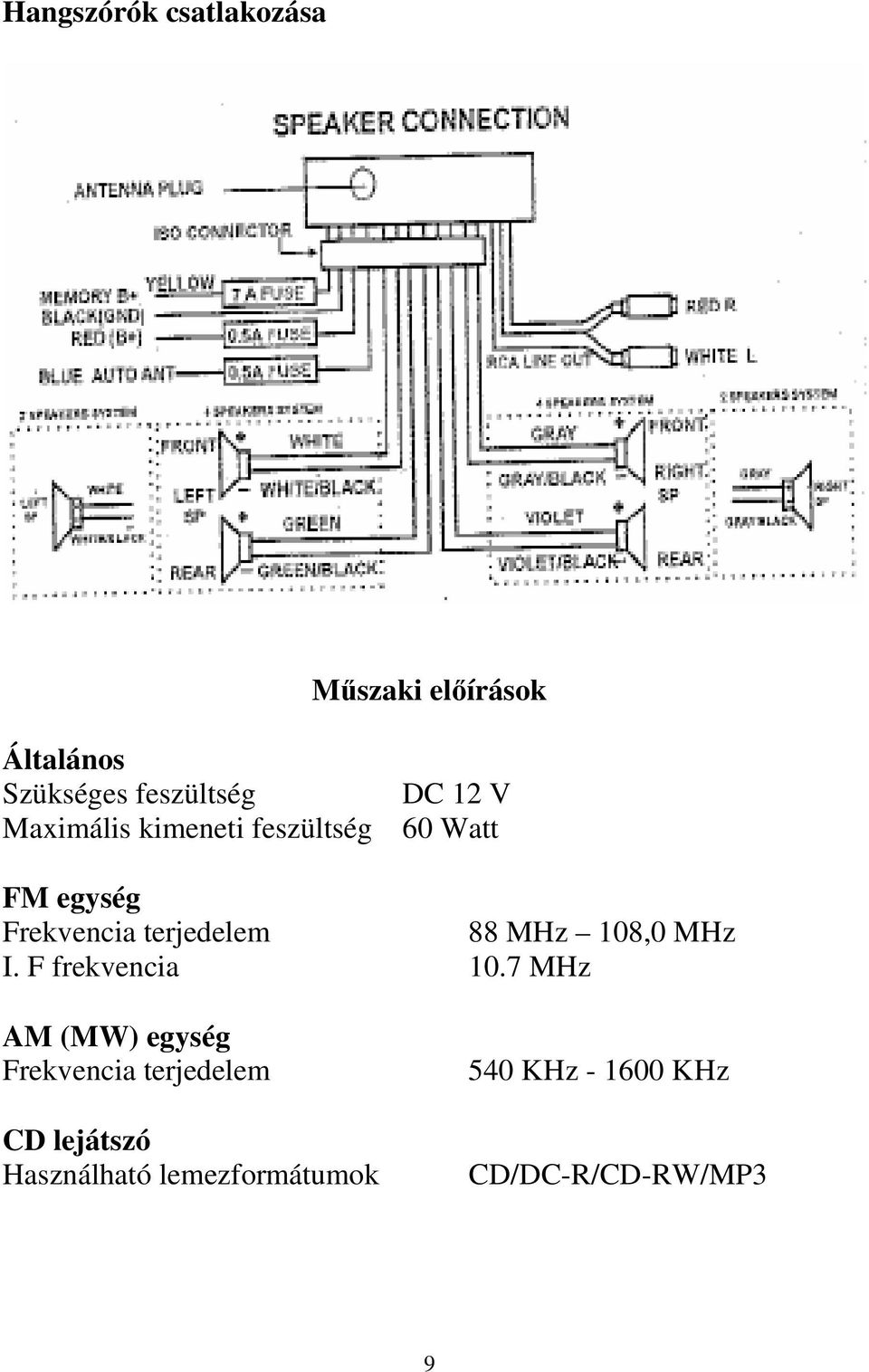

9 Hangszórók csatlakozása Mőszaki elıírások Általános Szükséges feszültség DC 12 V Maximális kimeneti feszültség 60 Watt FM egység Frekvencia terjedelem 88 MHz 108,0 MHz I. F frekvencia 10.7 MHz AM (MW) egység Frekvencia terjedelem CD lejátszó Használható lemezformátumok 540 KHz KHz CD/DC-R/CD-RW/MP3 9

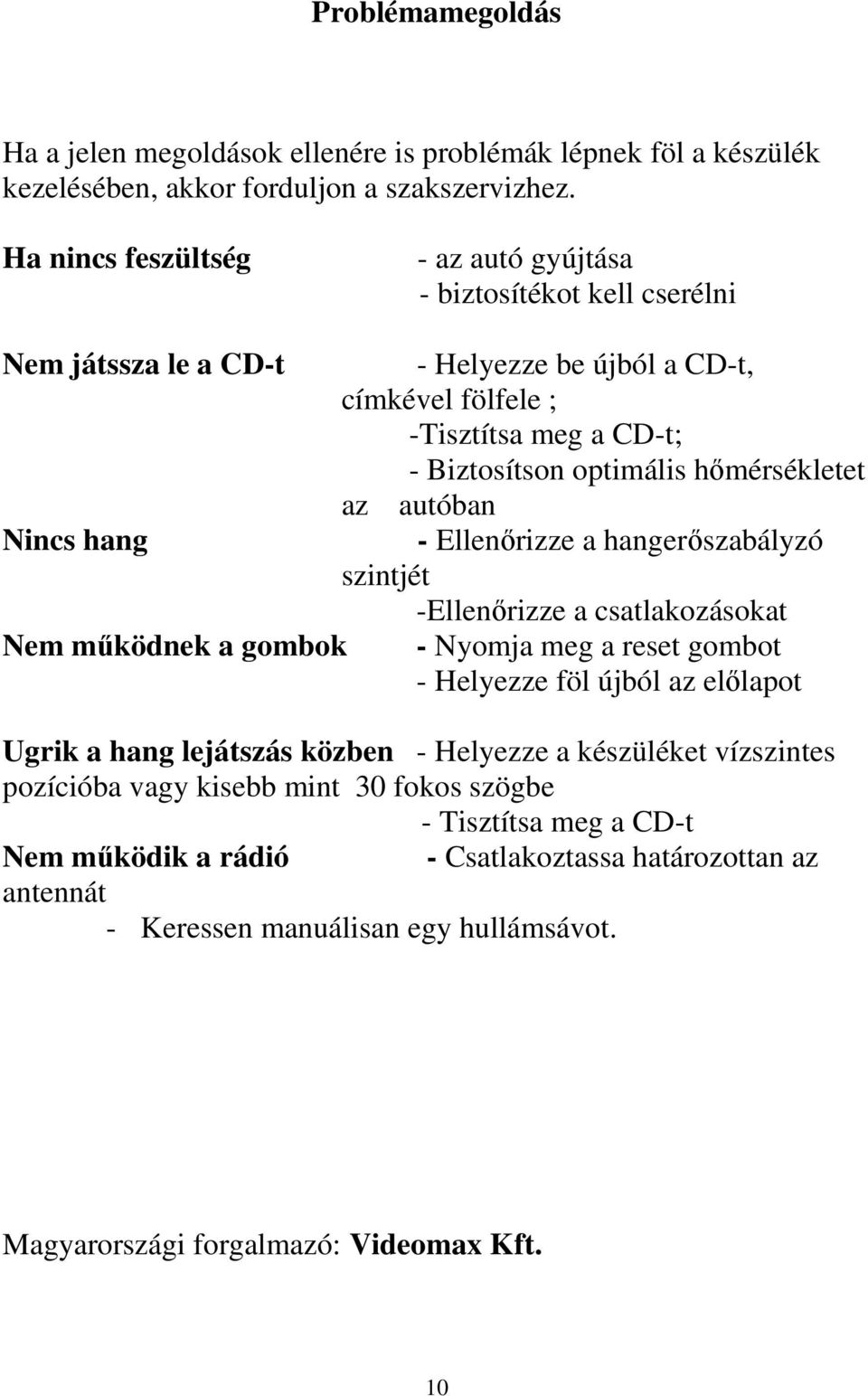

10 Problémamegoldás Ha a jelen megoldások ellenére is problémák lépnek föl a készülék kezelésében, akkor forduljon a szakszervizhez. Ha nincs feszültség - az autó gyújtása - biztosítékot kell cserélni Nem játssza le a CD-t - Helyezze be újból a CD-t, címkével fölfele ; -Tisztítsa meg a CD-t; - Biztosítson optimális hımérsékletet az autóban Nincs hang - Ellenırizze a hangerıszabályzó szintjét -Ellenırizze a csatlakozásokat Nem mőködnek a gombok - Nyomja meg a reset gombot - Helyezze föl újból az elılapot Ugrik a hang lejátszás közben - Helyezze a készüléket vízszintes pozícióba vagy kisebb mint 30 fokos szögbe - Tisztítsa meg a CD-t Nem mőködik a rádió - Csatlakoztassa határozottan az antennát - Keressen manuálisan egy hullámsávot. Magyarországi forgalmazó: Videomax Kft. 10
