1 Satlink WS-6902 Antenna Beállító Mőszer Kezelési Útmutató Kérjük olvassa el figyelmesen a kezelési útmutatót mielıtt a mőszert használatba venné. Fontos: az akkumulátor hosszú élettartamának megırzése céljából kérjük minimum 5 órán keresztül tölteni a készüléket, de nem hosszabban mint 12 óra. FONTOS TUDNIVALÓK A készülékben Lithium-Ion akkumulátor van. Tilos kitenni magas hımérsékletnek, mert az kiválthat különbözı reakciókat az akkumulátorból. A készüléket TILOS más töltıvel - ez vonatkozik autós töltıre is használni mert a készülék meghibásodhat és ez a garancia elvesztésével jár. A Vevı tudomásul veszi és elfogadja, hogy elsı használatba vétel elıtt minimum 5 órát folyamatosan töltenie kell az akkumulátort, de nem hosszabban mint 12 óra, mivel a készülék akkumulátora meghibásodhat és ez nem tartozik a garanciális hibák közé. A készülék Tárolási és Használati hımérséklete 0 C + 40 C között. Amennyiben a készüléket huzamosabb ideig 0 C alatt tárolják illetve használják, úgy mőködési hibák léphetnek fel, illetve az akkumulátor meghibásodásához vezethet. Az Akkumulátort TILOS tőzbe dobni vagy magas hımérsékletnek kitenni mert robbanás veszélyes lehet. Az akkumulátort cserélni kizárólag a szervizben lehet és csak a gyártó által forgalmazott akkumulátorral lehet helyettesíteni az eredetit, ha ilyen probléma állna fenn, kérjük vegye fel az eladóval a kapcsolatot. Tilos más gyártótól származó csatornalista betöltése, mert a készülék meghibásodásához vezet. A vevı / felhasználó tudomásul veszi a kezelési útmutató elolvasásával, hogy bármilyen csatornalista, vagy software betöltése után felmerülı meghibásodásért csakis kizárólag a felhasználó felel. Utólagos reklamációt nem áll módunkba elfogadni. 1

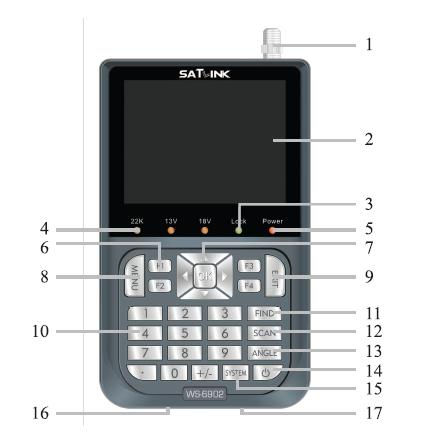

2 1. LNB Bemenet: a fejtıl jövı kábel becsatlakozási helye 2. LCD képernyı 3. Lock lámpa: ha mőhold beazonosítás megtörtént zölden világít 4. 22K/13V/18V: jelzi ha aktív a 22 Khz vagy a 13V-18V 5. Jelzıfények: Zöld: ha a mőszer bekapcsolt állapotba van Piros: az akkumulátor töltés alatt, de ha átvált zöldre akkor a töltés befejezıdött. 6. Gombok: F1: LCD kijelzı kikapcsolása F2: Némítás F3: Információ megjelenítése az adott programról F4: TV és Rádió csatornák közötti váltás gomb 7. Nyilak, OK gomb: a fel-le és jobbra-balra gomb a navigálást, az OK gomb pedig a kiválasztást 8. Menü: gyors belépés a menübe 9. Exit: kilépés gomb 10. Számgombok: manuális csatorna szám megadása 11. FIND: gyorsgomb a mőhold keresés menübe való belépéshez 12. Scan: Gyors gomb a csatorna keresés menübe 13. Angle: eleváció, azimut és polarizáció kiszámítás 14. Power: ki-be kapcsolás: minimum 2 másodpercig nyomva kell tartani 15. System: beállítási menü 16. Töltı csatlakozási pont 17. USB csatlakozási pont 2

3 Bekapcsolás: Tartsa nyomva a POWER gombot 2 másodpercig, utána kb. 6-7 másodperc a készülék felállási folyamata addig sötét lesz a kijelzı. Utána a következıt fogja látni. 3 Satellite Finding / Mőholdkeresés Menjen a fımenübe ( MENU ) és a balra jobbra és/vagy a fel-le nyilak segítségével válassza ki a Satellite Finding menüpontot. Az OK gomb megnyomásával tud belépni. Egy mőhold keresési példa: Válasszunk ki egy holdat és hozzá tartozó frekvenciát. Elıször lépjünk rá a mőhold nevére nyomjunk rá egy OK gombot most feljött a mőhold lista és a hozzá tartozó frekvenciák itt kiválasztjuk a holdat a jobbra nyíl segítségével pedig átlépünk a másik oldalra és kiválasztjuk a frekvenciát és OK gombot nyomunk. Ezután pedig a MENU gombbal visszatérünk az elızı menübe. Itt már a jel erısséget a BER értéket, jelszintet és egyéb adatokat tudunk leolvasni a készülékrıl. Egy adott hold megtalálása akkor sikeres ha a készülék LOCK lámpája világít és van jelszint ( quality ) és erısség (strengh ) Természetesen érdemes más frekvenciákat is megnézni az adott holdról illetve esetleg csatornát is keresni az adott transzponderrıl.

4 LNB típusának kiválasztás: Ha az LNB Type-ra OK gombot nyomunk akkor ezeket a menüpontokat fogjuk látni: Itt a jobbra-balra nyíl segítségével tudjuk az LNB típusát változtatni: UNIVERSAL/5150/9750/10750/11300/10700/Costumised itt manuálisan tudjuk változtani. L.O LOW: frekvencia sáv megadása L.O.HIGH: frekvencia sáv megadása L.O:HIGH L: frekvencia sáv megadása 22K: AUTO/ON/OFF lehetıségek LNB POWER: Fej feszültség: AUTO/13V/18V/OFF lehetıségek SWITCH TYPE: diseqc swtich beállítási lehetıségek NONE/DISEQC 1.0/DISEQC 1.1 SWITCH INPUT: választhat 1/2/3/4 Motor: FIX/Diseqc 1.2 / USALS DiSEqC 1.2 Motor forgatása: Ebben a menüpontban lehet a motort kiválasztani. Miután kiválasztottuk, elmentjük és utánaa következı képet látjuk: Itt tudjuk beállítani a végállásokat és a motor forgatását vezérelni. 4

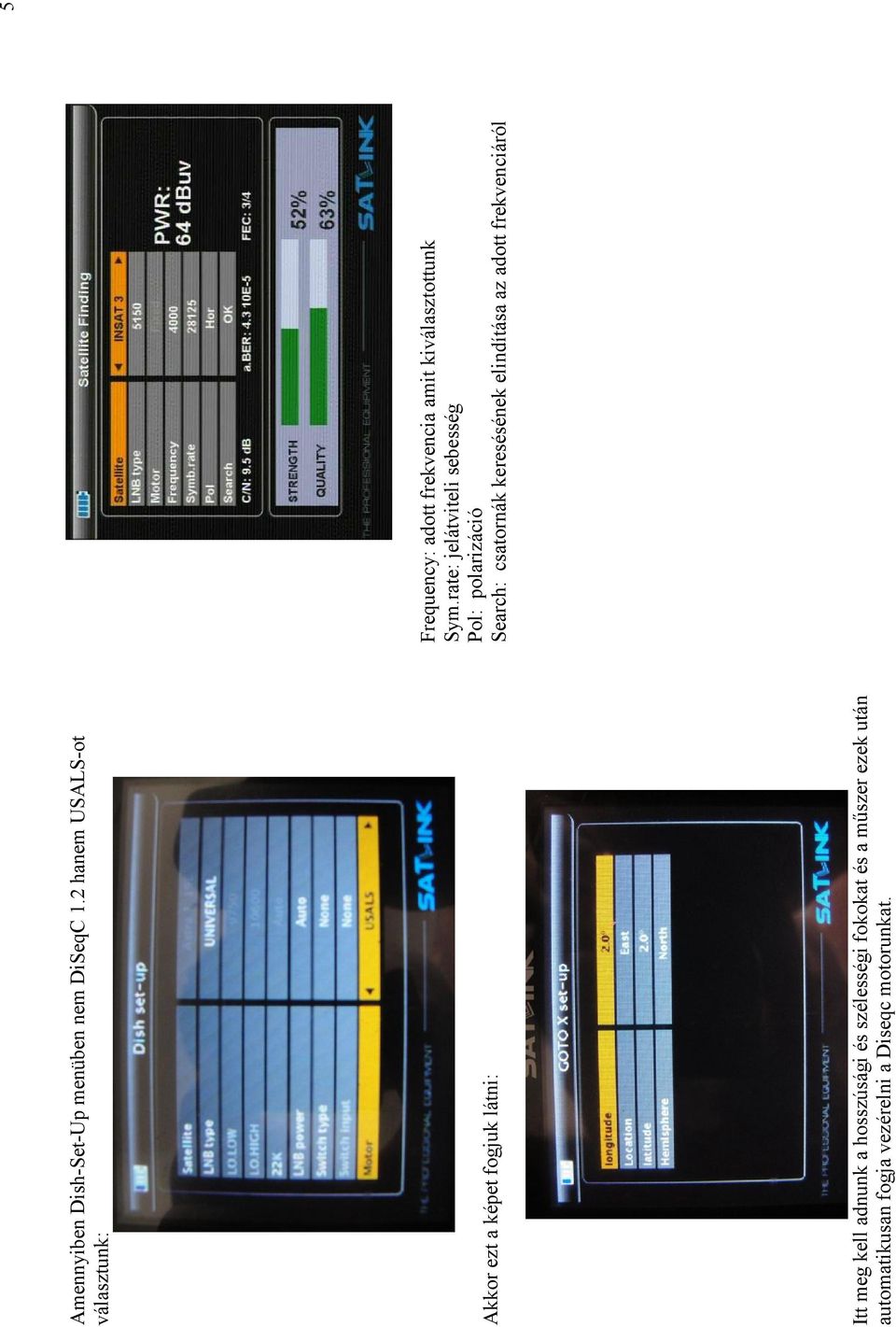

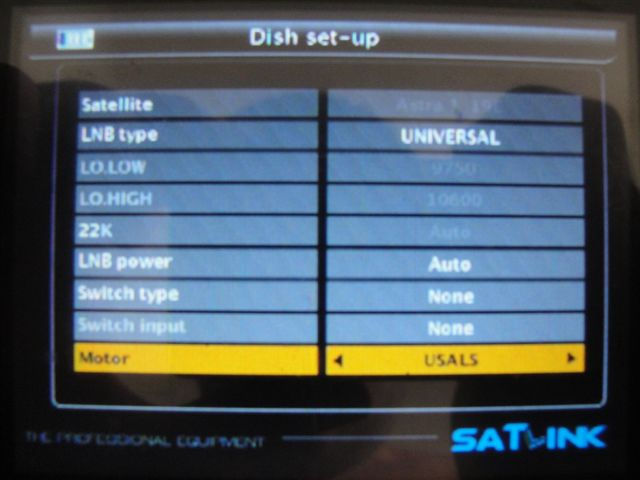

5 Amennyiben Dish-Set-Up menüben nem DiSeqC 1.2 hanem USALS-ot választunk: Akkor ezt a képet fogjuk látni: Itt meg kell adnunk a hosszúsági és szélességi fokokat és a mőszer ezek után automatikusan fogja vezérelni a Diseqc motorunkat. Frequency: adott frekvencia amit kiválasztottunk Sym.rate: jelátviteli sebesség Pol: polarizáció Search: csatornák keresésének elindítása az adott frekvenciáról 5

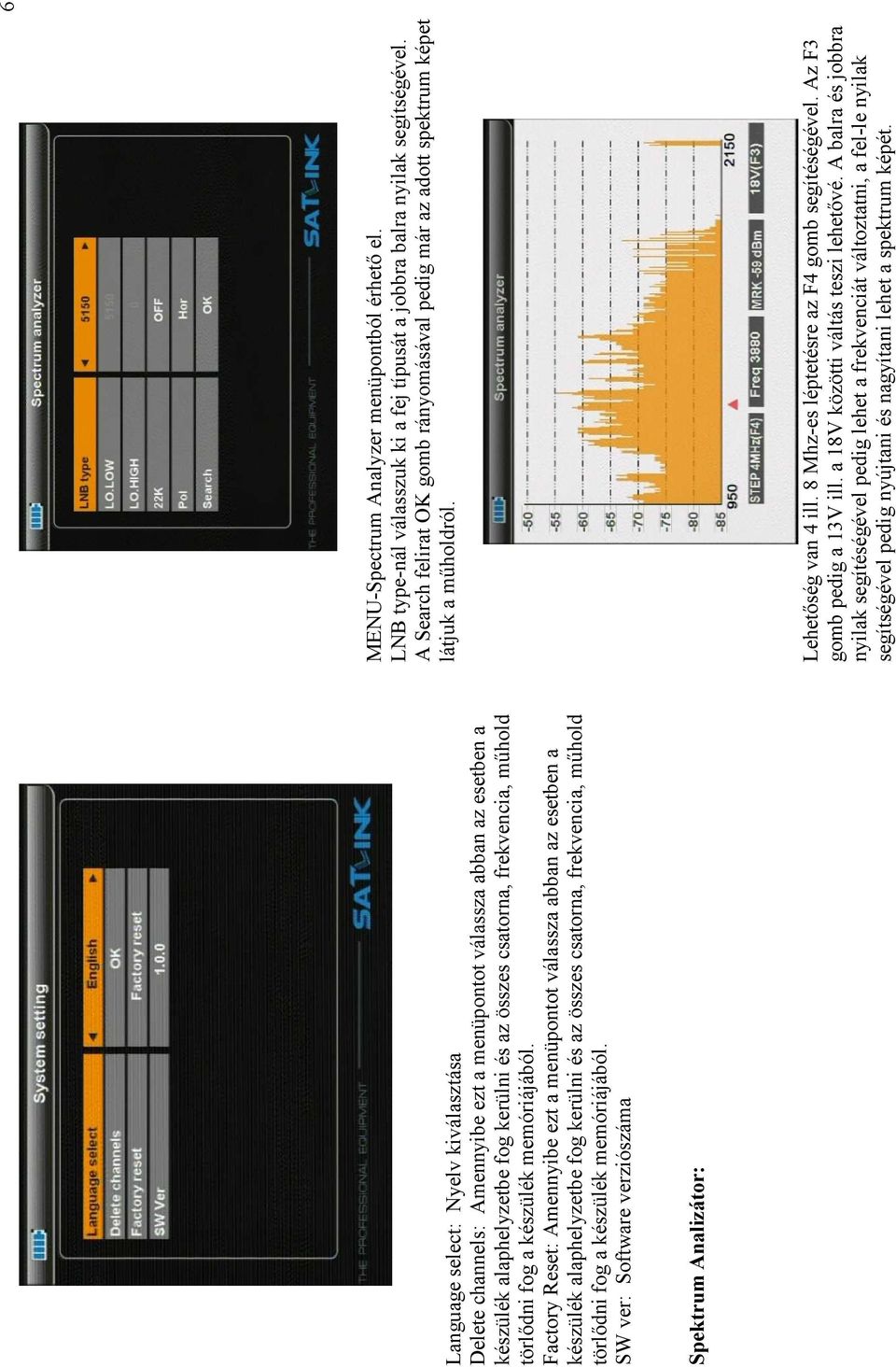

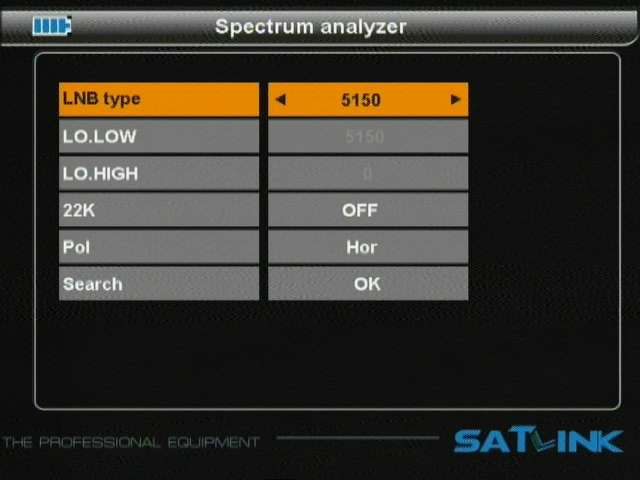

6 Language select: Nyelv kiválasztása Delete channels: Amennyibe ezt a menüpontot válassza abban az esetben a készülék alaphelyzetbe fog kerülni és az összes csatorna, frekvencia, mőhold törlıdni fog a készülék memóriájából. Factory Reset: Amennyibe ezt a menüpontot válassza abban az esetben a készülék alaphelyzetbe fog kerülni és az összes csatorna, frekvencia, mőhold törlıdni fog a készülék memóriájából. SW ver: Software verziószáma Spektrum Analizátor: MENU-Spectrum Analyzer menüpontból érhetı el. LNB type-nál válasszuk ki a fej típusát a jobbra balra nyilak segítségével. A Search felirat OK gomb rányomásával pedig már az adott spektrum képet látjuk a mőholdról. Lehetıség van 4 ill. 8 Mhz-es léptetésre az F4 gomb segítéségével. Az F3 gomb pedig a 13V ill. a 18V közötti váltás teszi lehetıvé. A balra és jobbra nyilak segítéségével pedig lehet a frekvenciát változtatni, a fel-le nyilak segítségével pedig nyújtani és nagyítani lehet a spektrum képét. 6

7 Angle calculation Ez a menüpont az antenna beállításhoz nyújt segítséget. Satellite-nál válasszuk ki azt a holdat amit beszeretnénk állítani. Utána adjuk meg a szükséges adatokat és a mőszer kiszámolja az Azimuth és Elevációs szögeket. Mőhold és frekvencia frissítése számítógéprıl: Ha van már meglévı listája akkor a software betöltés menete a következı: Mőszer összekötése a SOROS-USB kábellel! Satlink.exe futtatása -> Edit Parameters itt a file kiválasztása utána megnyitás -> miután betöltötte a listát a mőszert be kell kapcsolni, meg kell várni míg a mőszer bejelentkezı képernyıjét nem látjuk -> Write parameters gombra kell kattintani és megkezdıdik a software betöltése! Ez eltarthat akár több percig is, ezt meg kell várni, a készülék újra fogja indítani magát és csak akkor szabad lehúzni a soros kábelrıl a mőszert, ha újból a bejelentkezı menüt fogjuk látni! Ha nincsen listája akkor a software editálás / betöltés menete a következı: Mőszer összekötése a SOROS-USB kábellel! Satlink.exe futtatása -> mőszert be kell kapcsolni, meg kell várni míg a mőszer bejelentkezı képernyıjét nem látjuk > Read parameters-re 7 kattintsunk, itt a program kiolvassa a mőszerben meglévı listát és ezt át lehet szerkeszteni és a magunknak megfelelı tudjuk visszatölteni. -> miután beolvasta a listát akkor a baloldali ablakban fogjuk látni a mőhold listát és a jobb oldali ablakban a hozzátartozó frekvenciákat. Miután átszerkesztettük a listát a Write parameters gombra kell kattintani és megkezdıdik a software betöltése! Ez eltarthat akár több percig is ezt meg kell várni, a készülék újra fogja indítani magát és csak akkor szabad lehúzni a soros kábelrıl a mőszer, ha újból a bejelentkezı menüt fogjuk látni! ADD SAT: mőhold hozzáadása DELETE SAT: mőhold törlése Apply: MENTÉS fontos: minden egyes mőhold illetve frekvencia hozzáadása utána MENTENI KELL!!!! ADD TP: Frekvencia hozzáadása DELETE TP: Frekvencia törlése
