1 DVX-6 00 Magyar Használati Utasítás

2 Tartozékok és az előlap Tartozékok Audio/Video Kábel 1 Elemek. 2 Használati Utasítás 1 Távirányító 1 Audio/Video Kábel Két elem Használati utasítás Távirányító Előlap 1. Lejátszás/Szünet 2. Állj 3. Előző 4. Következő 5. Kapcsoló 6. Lemeztálca 7. Távirányító vevó 8. Kijelző 9. Nyit/Zár

3 Irányítás és az alap csatlakozások Hátlap CH AUDIO Kimenet 2. VIDEO KIMENET 3. KOAX KIMENET 4. Y,CB/PB,CR/PR KIMENET 5. S-VIDEO KIMENET 6. OPTIKAI KIMENET 7. SCART KIMENET 8. TÁP Alap csatlakozások Csatllakoztatás SCART kábelen keresztül Csatlakoztatás YUV bemenettel rendelkező TV-hez

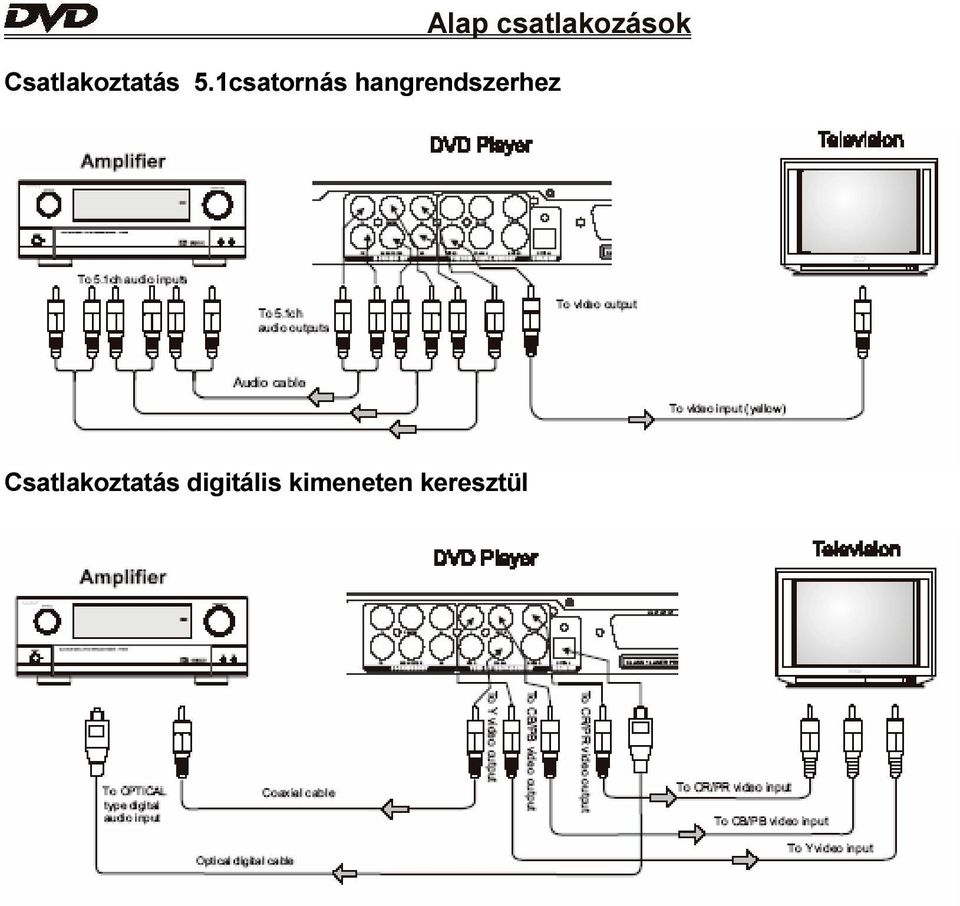

4 Alap csatlakozások Csatlakoztatás 5.1csatornás hangrendszerhez Csatlakoztatás digitális kimeneten keresztül

5 Távirányító Távirányító Funkciók Funkciók 1. Nyit/Zár 2. V.MODUS 3. OSD 4. Felirat 5. Cím/PBC 6. Keresés 7. Ismétlés 8. A-B Ismétlés 9. Beállítások 10. ENTER/Lejátszás 11. Nagyítás 12. Visszacsévélés 13. Előrecsévélés 14. Szünet 15. Léptetés 16. Néma 17. Képszög 18. Számok és 10+ gomb 19. PAL/NTSC 20. Törlés 21. MENÜ 22. KURZOR 23. PROGRAM 24. Következő 25. Előző 26. AUDIO 27. Állj 28. Hangerő Hangerő - - Az elemek behelyezése 1. Nyissa ki az elemtartó fedelét 2. Helyezze be az elemeket. Ügyeljen az elemek polaritására 3. Zárja vissza az elemfedelet. A lejátszás megállítása 1.A Stop gomb lenyomásával Megállíthatja a lejátszást, Néhány lemezformátumnál a lejátszás folytatható. Ilyen például a DVD. 2.Az ENTER/PLAY gomb lenyomásával visszatérhet a lejátszáshoz.. 3. A STOP gomb kétszeri lenyomásával teljesen megállíthatja a lejátszást. Előző és következő Lejátszás közben az Előző és a következő gombok lenyomására válthatunk a fejezetek között. A gombok ismétlelt lenyomása, további váltásokat eredményez.

6 Lejátszási alapok Előkészületek Kapcsolja be a lejátszóját, és a Tv-jét, és válassza ki a Tv-n a megfelelő video bemenetet. Lejátszási alapok 1. Kapcsolja be a DVD lejátszót. Amennyiben nincs lemez a lejátszóban a NODISC felirat jelenik meg. Amennyiben benne hagyott egy lemezt a lejátszóban, az lejátszás bekapcsolás után automatiuksan elindul. 2. Nyomja meg a NYIT/ZÁR gombot. A lemeztálca kinyílik. Helyezze be a lemezt. Ügyeljen, hogy megfelelő lemezt használjon. Amenniyben sérült lemezt próbál lejátszani, a DVD lejátszó károsodását okozhatja. 3. Nyomja meg újra a NYIT/ZÁR gombot. A lemeztálca becsukódik, és a lejátszás automatikusan megkezdődik. 4. Néhány lemez menüt tartalmaz, melyben a távirányító kurzor gombjainak egítségével navigálhat. A kiválasztáshoz nyomja le az ENTER gombot. 1. Az F.FWD, gomb lenyomásával a lejátszás sebessége változtatható. Minden alkalommal, mikor lenyomja a F.FWD gombot, a lejátszás sebbesége gyorsul. 2. Az ENTER/PLAY gomb lenyomásával a lejátszás visszatér a normális ütembe. 3. Az F.REV, gomb lenyomásával a lejátszás sebessége változtatható. Minden alkalommal, mikor lenyomja a F.REV gombot, a lejátszás sebbesége lassul 4. Az ENTER/PLAY gomb lenyomásával a lejátszás visszatér a normális ütembe. A lejátszás szüneteltetése 1. A SZÜNET gomb lenyomásával a lejátszás szünetel. 2. Az ENTER/PLAY gomb lenyomásával a lejátszás folytatódik. Léptetés 1. A LÉPTETÉS gomb többszöri lenyomásával képkockánként léptetheti a lejátszást. 2. Az ENTER/PLAY gomb lenyomásával a lejátszás normál ütemben folytatódik. Megjegyzés: 1. Előfordulhat, hogy a ikon jelenik meg. Ez arra utal, hogy adott lemezen nem támogatott ez a parancs. Előre és hátracsévélés OSD Nyomja meg ezt a gombota lemezinformációk megjelenítéséhez. V.MODUS Ez a gomb szolgál a VIDEO-KIMENET kiválasztására, az alábbiak közül: "CVBS", "YUV", "P-Scan ", "RGB". Felirat Amennyiben a lemez tartalmaz feliratot, ezzel a gombbal választhatja ki a megfelelőt.

7 Haladó lejátszás Cím/PBC Néhány DVD lemez tartalmaz menüt. A lemez betöltődése utén, nyomja meg ezt gombot. A PBC funkcóval a Video CD-ket játszhatja le interaktívan. Amikor a PBC funkció aktív, A sávokat csak a szám gombokkal választhatja ki, amikor inaktív állapotban van, közvetlenül is kiválaszthatja a sávokat. Keresés Nyomja meg ezt a gombot, és a kijelzőn megjelenik egy menü, az alábbiak szerint: Első Cím 02/10 Fejezet /32 Második Cím 02/10 Idő : : Harmadik Cím 01/32 Idő : : Ebből a menüből válassza ki a lejátszandó részt. Ismétlés Kövesse az alábbi utasításokat: Első Fejezet Második Címl Harmadik Összes A negyedi gomblenyomás után az ismétlés kikapcsolt állapotba kerül. Megjegyzés: néhány lemeztípusnál menüben lehet csak ezt a funkciót használni: CD, JPEG, Kodak Bild CD, HDCD. A-B Ismétlés Nyomja meg az " A-B-RPT " gombot, ezzel állítja be az ismétlés első pontját. A gomb második lenyomása beállítja az ismétlés befejező pontját. A két pont közötti rész fog ismétlődni. A gomb harmadszori lenyomására az ismétlés befejeződik. Törlés Amennyiben rossz parancsot adott meg, ezzel a gombbal törölheti azt. MENÜ A gomb lenyomásával a lemez a gyökér menübe ugrik. Válassza ki a lejátszandó fájlt, majd nyomja meg az "ENTER/PLAY" gombot. Nagyítás A gomb többszöri lenyomsásával a kép nagyítása fokozódik. Ilyenkor a kurzor gombokkal mozgathatja a képet. PROGRAM A gomb lenyomásával, a kijelzőn megjelenik az információs ablak. A szám gombok segítségével válassza ki a programot. Mikor végzett, a kurzor gombok segítségével válassza a STARt logót. A program lejátszása megkezdődik, és a kijelzőn megjelenik a program logó. Amenyiben meg szeretné szakítnai a müveletet nyomja meg a STOP gombot kétszer. AUDIO csatorna választás A gomb lenyomásával kiválaszthatja a megfelelő hangsávot.. Pédául: Audio-1/2: AC 3 2 CH Hungarian Audio-2/2: AC CH English Megjegyzés: A gomb töbszöri lenyomása között legalább 3 másodpercet várni kell. Képszög Amennyiben a lejátszott lemez tartalmaz különböző képszöget, nnek a gombnak a megnyomsásával választhat közülük. Hangerő és Némítás Nyomja meg a + gombot a hangerő növeléséhez, a gombot a hangerő csökkentéséhez. A MUTE gomb egyszeri lenyomására a lejátszás néma lesz, a második lenyomásra a námítás megszünik. PAL/NTSC A gomb lenyomásával választhat az alábbiak közül. NTSC, PAL vagy AUTO(Multi).

8 AUDIO CD lejátszás Különleges lejátszási funkciók Audio Cd lejátszásakor a navigációs ablak jelenik meg, amennyiben a lemez betöltése sikeres. A menüben a a fel/le gombokkal mozoghat, majd az "ENTER/PLAY" gomb lenyomásával választhat. Az előző vagy következős gomb lenyomásával ugorhat az oldalak között. MP3 lejátszás MP3 lemez lejátszásakor a navigációs ablak jelenik meg, amennyiben a lemez betöltése sikeres. A menüben a a fel/le gombokkal mozoghat, majd az "ENTER/PLAY" gomb lenyomásával választhat. Az előző vagy következős gomb lenyomásával ugorhat az oldalak között.. JPEG lemez lejátszása JPEG lemez lejátszásakor a navigációs ablak jelenik meg, amennyiben a lemez betöltése sikeres. A menüben a a fel/le gombokkal mozoghat, majd az "ENTER/PLAY" gomb lenyomásával a diavetítés megkezdődik. A Szünet gomb lenyomásával a diavetítés szünetel. Az "ENTER/PLAY gomb lenyomásával a diavetítés folytatódik. Az előző vagy következős gomb lenyomásával ugorhat az oldalak között..

9 KODAK-Picture Cd lejátszása Különleges lejátszási funkciók Lejátszás(Normal) A Kodak-Picture Cd behelyezésekor, a diavetítés automatikusan megkezdődik. A képek egymás után jelennek meg a teljes képernyőn. A PROG gomb lenyomásával lehetősége van választani a különböző effektet között. A "PAUSE" gomb lenyomásával megállíthatja a diavetíést. Az "ENTER/PLAY gomb lenyomásával a diavetítés folytatódik. Az előző vagy következő gomb lenyomásával ugorhat az oldalak között. Forgatás Négyféle lehetősége van a képek forgatására az alábbiak szerint. Mindegyik funkció csak akkor használható, amennyiben a képek teljsen betöltődtek, és automatikusan törlődnek, amikor a következő kép betültése megkezdődik.a forgatást a Fel/Le/Jobbra/Balra nyilakkal tudja elvégezni. FEL Inverz Normal LE Tükrözés/Normal BAL Forgatás balra JOBBRA Forgatás jobbra Nagyítás A "ZOOM" gomb a funkció ki, illetve bekapcsolására szolgál. A funkció bekapcsolt állapotában minden kép az előző kép nagyításában jelenik meg. A képernyőn megjelenő üzenetből tájékozódhat az aktuális nagyítás mértékéről. A funkció bekapcsolt állapotában az "F.FWD" és "F.REV" gombokkal változtathatja a nagyítás mértékét. A funkció kikapcsolt állapotában, minden kép a teljes képernyőre igazítva jelenik meg. A "ZOOM" gomb ismételt lenyomásával a funkció kikapcsol. Megjegyzés: A funkció bekapcsolt állapotában néhány egyéb funkció nem használható. Ilyen például a forgatás. FONTOS megjegyzés: A képminőség nagyban függ a képmegjelenítő eszköztől.

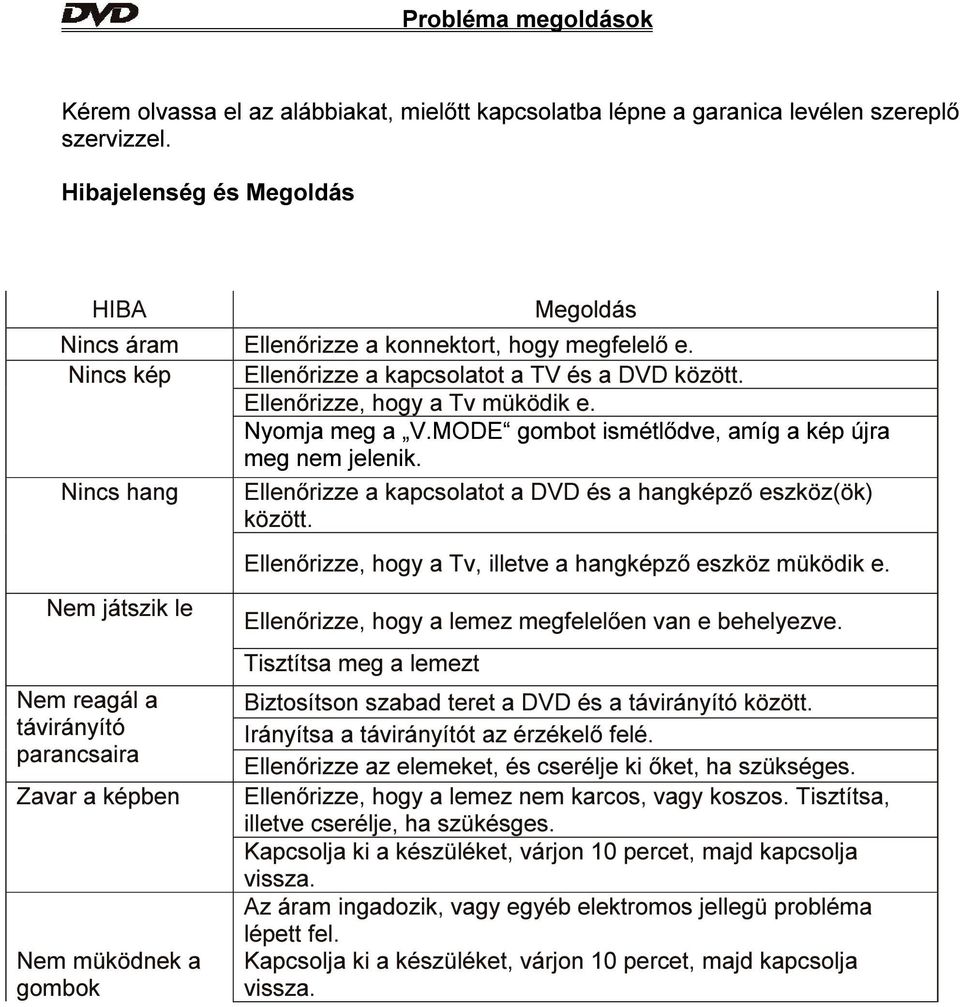

10 Probléma megoldások Kérem olvassa el az alábbiakat, mielőtt kapcsolatba lépne a garanica levélen szereplő szervizzel. Hibajelenség és Megoldás HIBA Megoldás Nincs áram Ellenőrizze a konnektort, hogy megfelelő e. Nincs kép Ellenőrizze a kapcsolatot a TV és a DVD között. Ellenőrizze, hogy a Tv müködik e. Nyomja meg a V.MODE gombot ismétlődve, amíg a kép újra meg nem jelenik. Nincs hang Ellenőrizze a kapcsolatot a DVD és a hangképző eszköz(ök) között. Ellenőrizze, hogy a Tv, illetve a hangképző eszköz müködik e. Nem játszik le Ellenőrizze, hogy a lemez megfelelően van e behelyezve. Tisztítsa meg a lemezt Nem reagál a távirányító parancsaira Zavar a képben Nem müködnek a gombok Biztosítson szabad teret a DVD és a távirányító között. Irányítsa a távirányítót az érzékelő felé. Ellenőrizze az elemeket, és cserélje ki őket, ha szükséges. Ellenőrizze, hogy a lemez nem karcos, vagy koszos. Tisztítsa, illetve cserélje, ha szükésges. Kapcsolja ki a készüléket, várjon 10 percet, majd kapcsolja vissza. Az áram ingadozik, vagy egyéb elektromos jellegü probléma lépett fel. Kapcsolja ki a készüléket, várjon 10 percet, majd kapcsolja vissza.

11 Specifikációk Rendszer és Kimenetek VF jelrendszer Frekvencia Audio S/N Video/Kép NTSC/PAL CD: 20Hz-20KHz(EIAJ) DVD: 20Hz-22KHz (48KHz)(Probeergebnis) 20Hz- 44KHz(96KHz) (Probeergebnis) > 90 db MPEG1 V2.0; MPEG2 Audio Audio Kimenet (analóg audio) Audio Kimenet (digitális audio) MPEG LAYER2 Standard 1.8±0.2V 0.5Vp--p 10KS 75SR Video Kimenet ( )Vp p 75S S-Video Kimenet Fényerősség (Y)1.0Vp--p, 75S Chrominance (C): 0.286Vp p 75S R Komponens Video (Y, CB,CR) 0.7Vp--p, 75S Általános Tápellátás 110V-240V ~ 50/60Hz Áramfelvétel Méretek Tömeg Használati hőmérséklet < 15W L: 430mm W:270mm H: 46mm 2.3kg Páratartalom 5% to 90% o o o o5 C to 35C (41F to 95F)
