HASZNÁLATI ÚTMUTATÓ DVD 5400HC

Átírás

1 HASZNÁLATI ÚTMUTATÓ DVD 5400HC FONTOS! HASZNÁLAT ELŐTT, KÉRJÜK OLVASSA EL AZ INSTRUKCIÓKAT ÉS ŐRIZZE MEG JÖVŐBENI FELHASZNÁLÁSRA

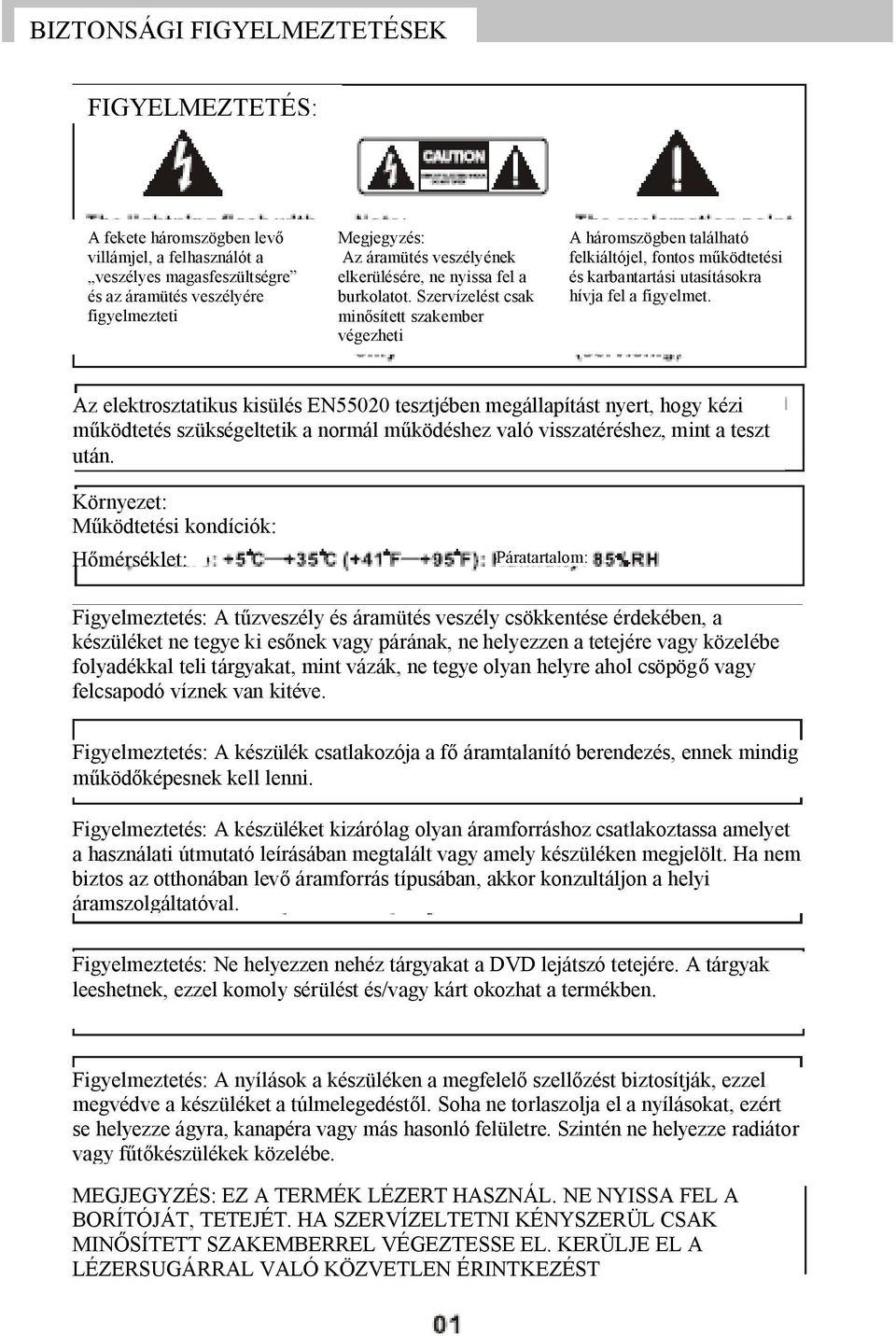

2 BIZTONSÁGI FIGYELMEZTETÉSEK FIGYELMEZTETÉS: A fekete háromszögben levő villámjel, a felhasználót a veszélyes magasfeszültségre és az áramütés veszélyére figyelmezteti Megjegyzés: Az áramütés veszélyének elkerülésére, ne nyissa fel a burkolatot. Szervízelést csak minősített szakember végezheti A háromszögben található felkiáltójel, fontos működtetési és karbantartási utasításokra hívja fel a figyelmet. Az elektrosztatikus kisülés EN55020 tesztjében megállapítást nyert, hogy kézi működtetés szükségeltetik a normál működéshez való visszatéréshez, mint a teszt után. Környezet: Működtetési kondíciók: Hőmérséklet: Páratartalom: Figyelmeztetés: A tűzveszély és áramütés veszély csökkentése érdekében, a készüléket ne tegye ki esőnek vagy párának, ne helyezzen a tetejére vagy közelébe folyadékkal teli tárgyakat, mint vázák, ne tegye olyan helyre ahol csöpögő vagy felcsapodó víznek van kitéve. Figyelmeztetés: A készülék csatlakozója a fő áramtalanító berendezés, ennek mindig működőképesnek kell lenni. Figyelmeztetés: A készüléket kizárólag olyan áramforráshoz csatlakoztassa amelyet a használati útmutató leírásában megtalált vagy amely készüléken megjelölt. Ha nem biztos az otthonában levő áramforrás típusában, akkor konzultáljon a helyi áramszolgáltatóval. Figyelmeztetés: Ne helyezzen nehéz tárgyakat a DVD lejátszó tetejére. A tárgyak leeshetnek, ezzel komoly sérülést és/vagy kárt okozhat a termékben. Figyelmeztetés: A nyílások a készüléken a megfelelő szellőzést biztosítják, ezzel megvédve a készüléket a túlmelegedéstől. Soha ne torlaszolja el a nyílásokat, ezért se helyezze ágyra, kanapéra vagy más hasonló felületre. Szintén ne helyezze radiátor vagy fűtőkészülékek közelébe. MEGJEGYZÉS: EZ A TERMÉK LÉZERT HASZNÁL. NE NYISSA FEL A BORÍTÓJÁT, TETEJÉT. HA SZERVÍZELTETNI KÉNYSZERÜL CSAK MINŐSÍTETT SZAKEMBERREL VÉGEZTESSE EL. KERÜLJE EL A LÉZERSUGÁRRAL VALÓ KÖZVETLEN ÉRINTKEZÉST

3 BIZTONSÁGI FIGYELMEZTETÉSEK (folytatás) Megjegyzés: A lencséken pára képződhet a következő körülmények mellett: Ha a készüléket hirtelen hideg környezetből meleg környezetbe viszi. Melegítő bekapcsolása után rögtön Nagyon párás vagy gőzpárás szobában. Ha pára keletkezett a készülék belsejében a készülék hibásan működhet. A hiba kijavításához kapcsolja ki a készüléket és várjon körülbelül két órát, amíg a pára elpárolog. Megjegyzés: A készülék kikapcsolása után tisztítsa meg a burkolatot, panelt és a távirányítót egy nedves, puha ronggyal és kímélő mosogatószerrel. Megjegyzés: Óvatosan csomagolja ki a készüléket és győződjön meg, hogy minden tartozék mellékelt. Távirányító Használati útmutató Megjegyzés: Távirányító előkészítése Nyissa ki a fedőt. Helyezzen be két (AAA) elemet az elemtárolóban feltüntetett + és - polaritásnak megfelelően. Zárja be a fedőt. Távolság: Körülbelül 7m-ig terjed a hatósugara a távirányító érzékelőjétől. Nézőszög: A távirányító érzékelőjétől számítva 30 minden irányban. Ha hosszabb ideig nem kívánja használni a távirányítót, vegye ki az elemeket a szivárgás megelőzésének érdekében. Megjegyzés: DVD lemezekkel kapcsolatos figyelmeztetések Kezelés: Soha ne érintse meg a lemez felületét, ne ragasszon vagy egyéb módon erősítsen rá papírt. A lemezen lévő ujjlenyomatok és porszemcsék a kép és hang módosulását okozhatja. Törölje meg a lemezt egy puha ronggyal belülről kifelé haladva. A lemezt mindig tartsa tisztán. Tisztítás: Ne használjon semmilyen oldószert mint hígító, benzin, kereskedelmi forgalomban kapható tisztítószert vagy antisztatikus sprayket. Ez károsíthatja a lemezt. Gyermekzár jelszó: 8888

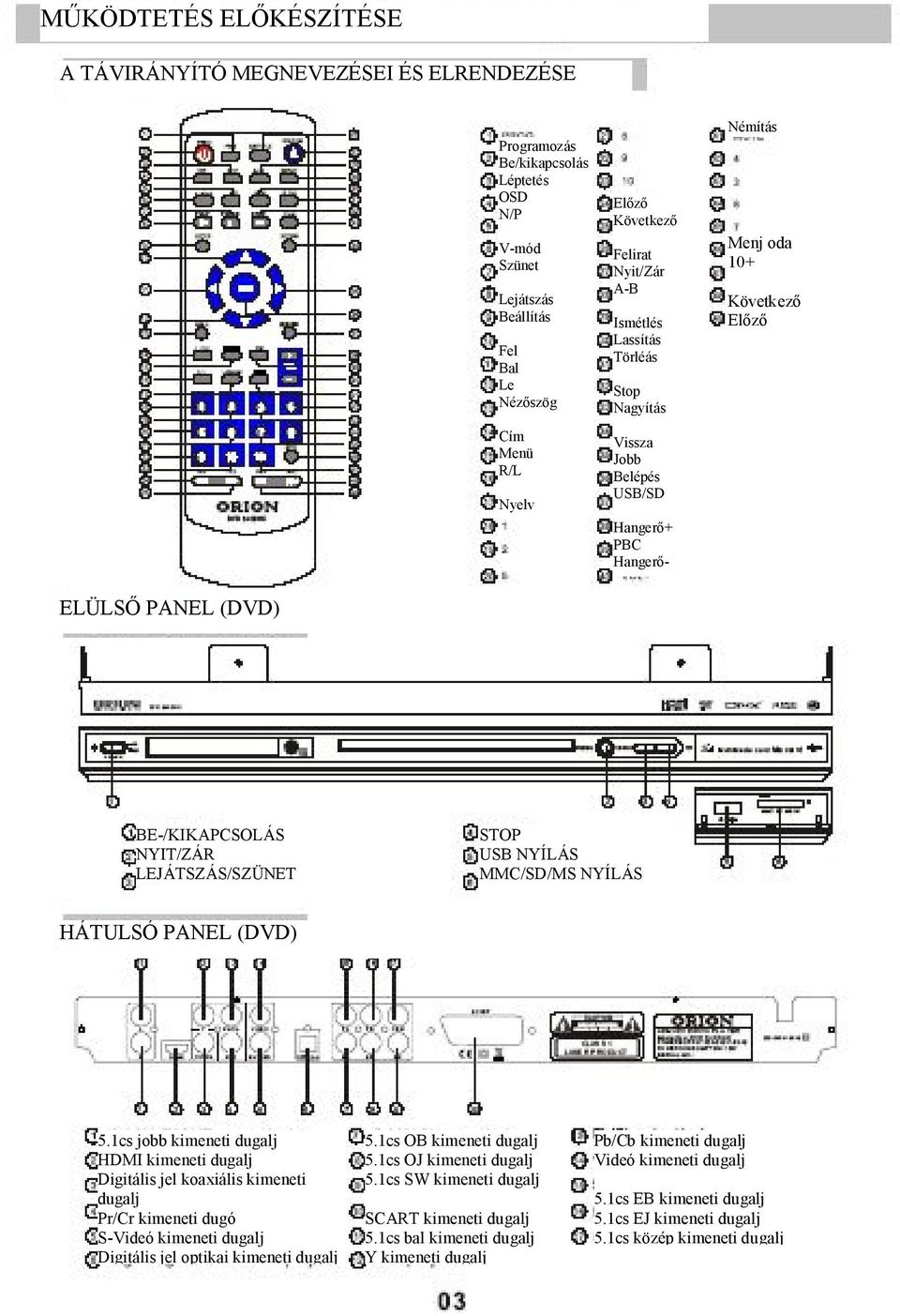

4 MŰKÖDTETÉS ELŐKÉSZÍTÉSE A TÁVIRÁNYÍTÓ MEGNEVEZÉSEI ÉS ELRENDEZÉSE ELÜLSŐ PANEL (DVD) Programozás Be/kikapcsolás Léptetés OSD N/P V-mód Szünet Lejátszás Beállítás Fel Bal Le Nézőszög Cím Menü R/L Nyelv Előző Következő Felirat Nyit/Zár A-B Ismétlés Lassítás Törléás Stop Nagyítás Vissza Jobb Belépés USB/SD Hangerő+ PBC Hangerő- Némítás Menj oda 10+ Következő Előző BE-/KIKAPCSOLÁS NYIT/ZÁR LEJÁTSZÁS/SZÜNET STOP USB NYÍLÁS MMC/SD/MS NYÍLÁS HÁTULSÓ PANEL (DVD) 5.1cs jobb kimeneti dugalj HDMI kimeneti dugalj Digitális jel koaxiális kimeneti dugalj Pr/Cr kimeneti dugó S-Videó kimeneti dugalj Digitális jel optikai kimeneti dugalj 5.1cs OB kimeneti dugalj 5.1cs OJ kimeneti dugalj 5.1cs SW kimeneti dugalj SCART kimeneti dugalj 5.1cs bal kimeneti dugalj Y kimeneti dugalj Pb/Cb kimeneti dugalj Videó kimeneti dugalj 5.1cs EB kimeneti dugalj 5.1cs EJ kimeneti dugalj 5.1cs közép kimeneti dugalj

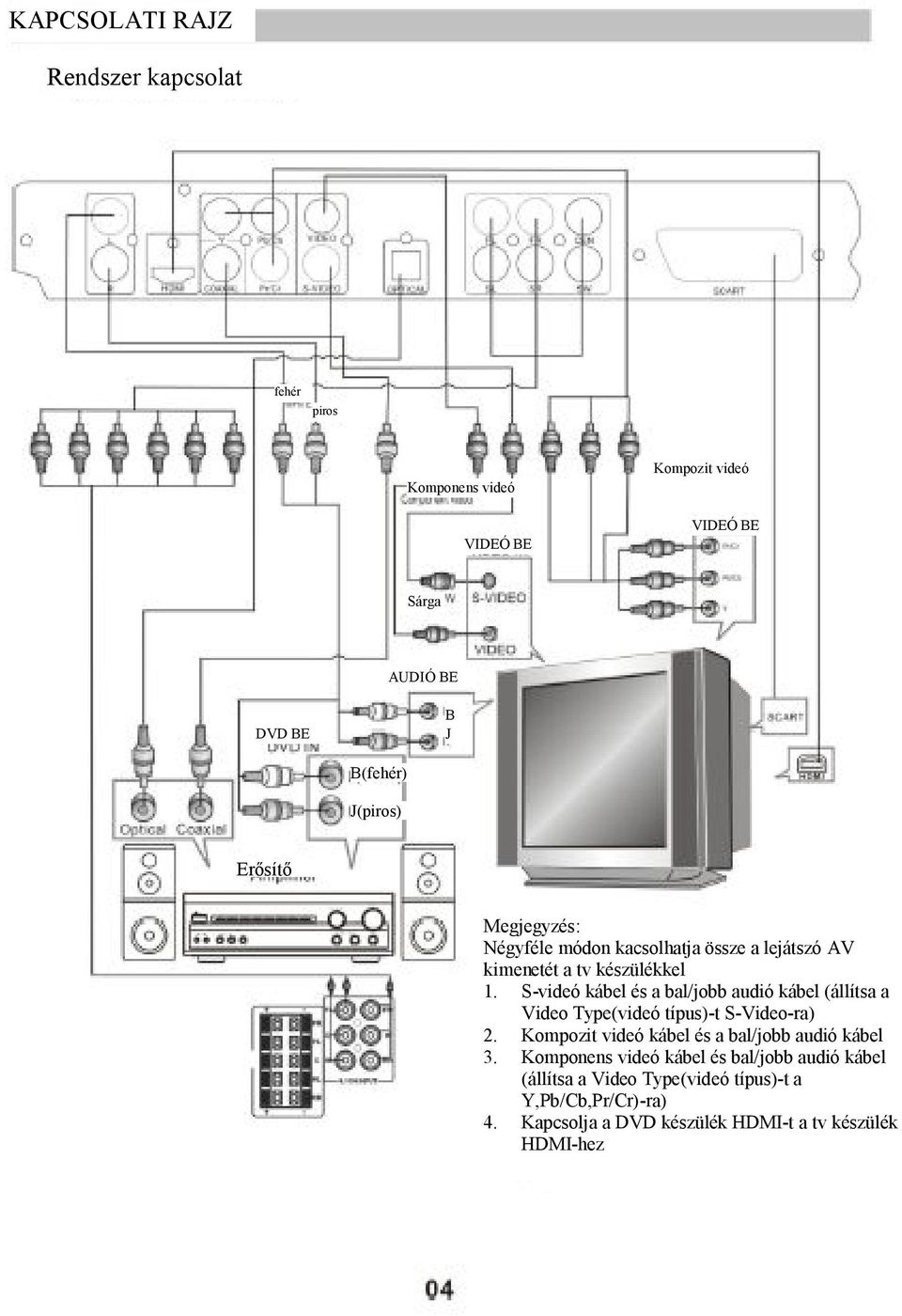

5 KAPCSOLATI RAJZ Rendszer kapcsolat fehér piros Komponens videó VIDEÓ BE Kompozit videó VIDEÓ BE Sárga AUDIÓ BE DVD BE B J B(fehér) J(piros) Erősítő Megjegyzés: Négyféle módon kacsolhatja össze a lejátszó AV kimenetét a tv készülékkel 1. S-videó kábel és a bal/jobb audió kábel (állítsa a Video Type(videó típus)-t S-Video-ra) 2. Kompozit videó kábel és a bal/jobb audió kábel 3. Komponens videó kábel és bal/jobb audió kábel (állítsa a Video Type(videó típus)-t a Y,Pb/Cb,Pr/Cr)-ra) 4. Kapcsolja a DVD készülék HDMI-t a tv készülék HDMI-hez

6 Nyomja meg a POWER(Be-/Kikapcsolás) gombot a készülék Be/Kikapcsolás elindításához. A lemeztartó nyitásához nyomja meg a OPEN/CLOSE (Nyit/Zár) gombot A lemeztartó bezárásához ismételten nyomja meg ezt a gombot. Nyit/Zár DVD lejátszása közben nyomja meg a TITLE(Cím) gombot a DVD cím menü megjelenítéséhez vagy az első cím lejátszásához. Cím Megjegyzés: ez a funkció lemezfüggő. DVD lejátszása közben a MENU(Menü) gombot megnyomva tudja az aktuális cím lemezmenüjét megjeleníteni. Megjegyzés: ez a funkció lemezfüggő. Menü DVD lejátszása közben ezzel gombbal válthatja a videót V-mód OSD VCD/DVD lejátszása közben nyomja meg az OSD gombot az aktuális időszámláló pozíció megjelenítéséhez: PBC 0-10 gombok Lassítás Előző Következő Ismétlés A-B Vissza VCD/SVCD lejátszása közben a PBC gombbal választhatja ki a PBC Be vagy PBC ki módokat. PBC: lejátszás vezérlést hazsnáljuk a VCD/SVCD navigálására Ezekkel a gombokkal viheti be az időt, a cím, fejezet és műsorszámok számait. CD, DVD, MP3 vagy VCD lejátszása közben (PBC ki állapotban) ezen gombokkal közvetlenül választhatja ki a kívánt műsorszámot. A képernyőn megjelenő numerikus elemeknél (PBC be állapotban), ezekkel a gombokkal válaszhatja ki a kívánt elemet. MPEG4, DVD, VCD vagy SVCD lejátszása közben a SLOW(Lassítás) gombot megnyomva lassíthatja le a lejátszást. Minden megnyomással lassíthatja a lejátszást a normál ½, 1/3, ¼, 1/5, 1/6, 1/7 és 1/16-ra. A PLAY(Lejátszás) megnyomásával térhet vissza a rendes lejátszáshoz. MPEG4, DVD,CD,MP3 vagy VCD lejátszásakor a PREV(Előző) gomb megnyomásával léphet vissza az előző műsorszámhoz. MPEG4, DVD,CD,MP3 vagy VCD lejátszásakor a NEXT(Következő) gomb megnyomásával léphet a következő műsorszámra. A REPEAT(Ismétlés) gomb minden egyes megnyomásával változtatható az ismétlési mód. MPEG4, VCD lejátszása közben 3 mód közül választhat: egy műsorszám ismétlése, összes ismétlése és ki. DVD lejátszásakor a következő 3 változat lehetséges: fejezet ismétlése, cím ismétlése és ki. CD, MP3 lejátszásakor a következő módok lehetségesek: egyetlen, mappa és ki. Megjegyzés: VCD lejátszásakor a PBC módnak ki állapotban kell lenni. Lejátszás közben nyomja meg az A-B gombot az A kiindulási pont kiválasztásához. Nyomja meg ismét a B pont kiválasztásához. A készülék az A és B pont közötti szakaszt automatikusan megismétli. Harmadszorra is megnyomva ugyanezt a gombot törölheti a beállított A és B pontokat és az ismétlést. Megjegyzés: CD/VCD/SVCD lejátszásakor az A és B pontokat ugyanazon műsorszámon belül kell kijelölni. MPEG4, DV lejátszásakor az A és B pontokat különböző fejezetekből is kiválaszthatja. MPEG4, DVD, CD, MP3 vagy VCD lejátszásakor a REV(Előző) gombot megnyomva csévélhet vissza. A készülék a lemezt 2, 4, 8, 20 szoros sebességel tudja visszacsévélni. A PLAY(Lejátszás) gombbal térhet vissza a normál lejátszáshoz. Előre MPEG4, DVD, CD, MP3 vagy VCD lejátszásakor a FWD(Előre) gombbal tekerhet előre. A készülék a lemezt 2, 4, 8, 20-szoros sebességel tudja előre tekerni. A PLAY(Lejátszás) gombot megnyomva térhet vissza a rendes lejátszáshoz. N/P Lejátszás közben az N/P gombot megnyomva választhat az AUTO/NTSC/PAL/PAL-M/PAL-N mósok közül.

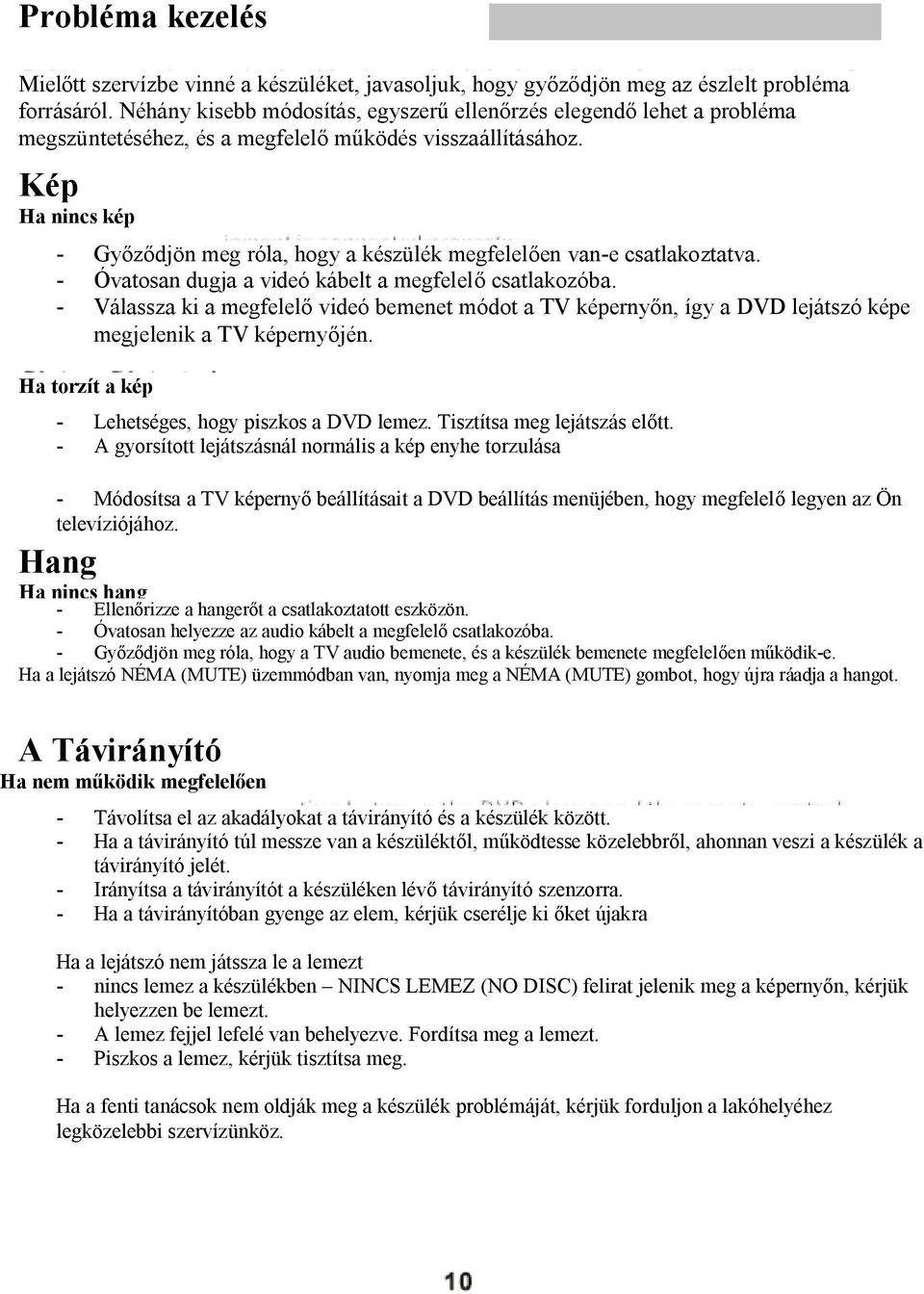

7 Probléma kezelés Mielőtt szervízbe vinné a készüléket, javasoljuk, hogy győződjön meg az észlelt probléma forrásáról. Néhány kisebb módosítás, egyszerű ellenőrzés elegendő lehet a probléma megszüntetéséhez, és a megfelelő működés visszaállításához. Kép Ha nincs kép - Győződjön meg róla, hogy a készülék megfelelően van-e csatlakoztatva. - Óvatosan dugja a videó kábelt a megfelelő csatlakozóba. - Válassza ki a megfelelő videó bemenet módot a TV képernyőn, így a DVD lejátszó képe megjelenik a TV képernyőjén. Ha torzít a kép - Lehetséges, hogy piszkos a DVD lemez. Tisztítsa meg lejátszás előtt. - A gyorsított lejátszásnál normális a kép enyhe torzulása - Módosítsa a TV képernyő beállításait a DVD beállítás menüjében, hogy megfelelő legyen az Ön televíziójához. Hang Ha nincs hang - Ellenőrizze a hangerőt a csatlakoztatott eszközön. - Óvatosan helyezze az audio kábelt a megfelelő csatlakozóba. - Győződjön meg róla, hogy a TV audio bemenete, és a készülék bemenete megfelelően működik-e. Ha a lejátszó NÉMA (MUTE) üzemmódban van, nyomja meg a NÉMA (MUTE) gombot, hogy újra ráadja a hangot. A Távirányító Ha nem működik megfelelően - Távolítsa el az akadályokat a távirányító és a készülék között. - Ha a távirányító túl messze van a készüléktől, működtesse közelebbről, ahonnan veszi a készülék a távirányító jelét. - Irányítsa a távirányítót a készüléken lévő távirányító szenzorra. - Ha a távirányítóban gyenge az elem, kérjük cserélje ki őket újakra Ha a lejátszó nem játssza le a lemezt - nincs lemez a készülékben NINCS LEMEZ (NO DISC) felirat jelenik meg a képernyőn, kérjük helyezzen be lemezt. - A lemez fejjel lefelé van behelyezve. Fordítsa meg a lemezt. - Piszkos a lemez, kérjük tisztítsa meg. Ha a fenti tanácsok nem oldják meg a készülék problémáját, kérjük forduljon a lakóhelyéhez legközelebbi szervízünköz.

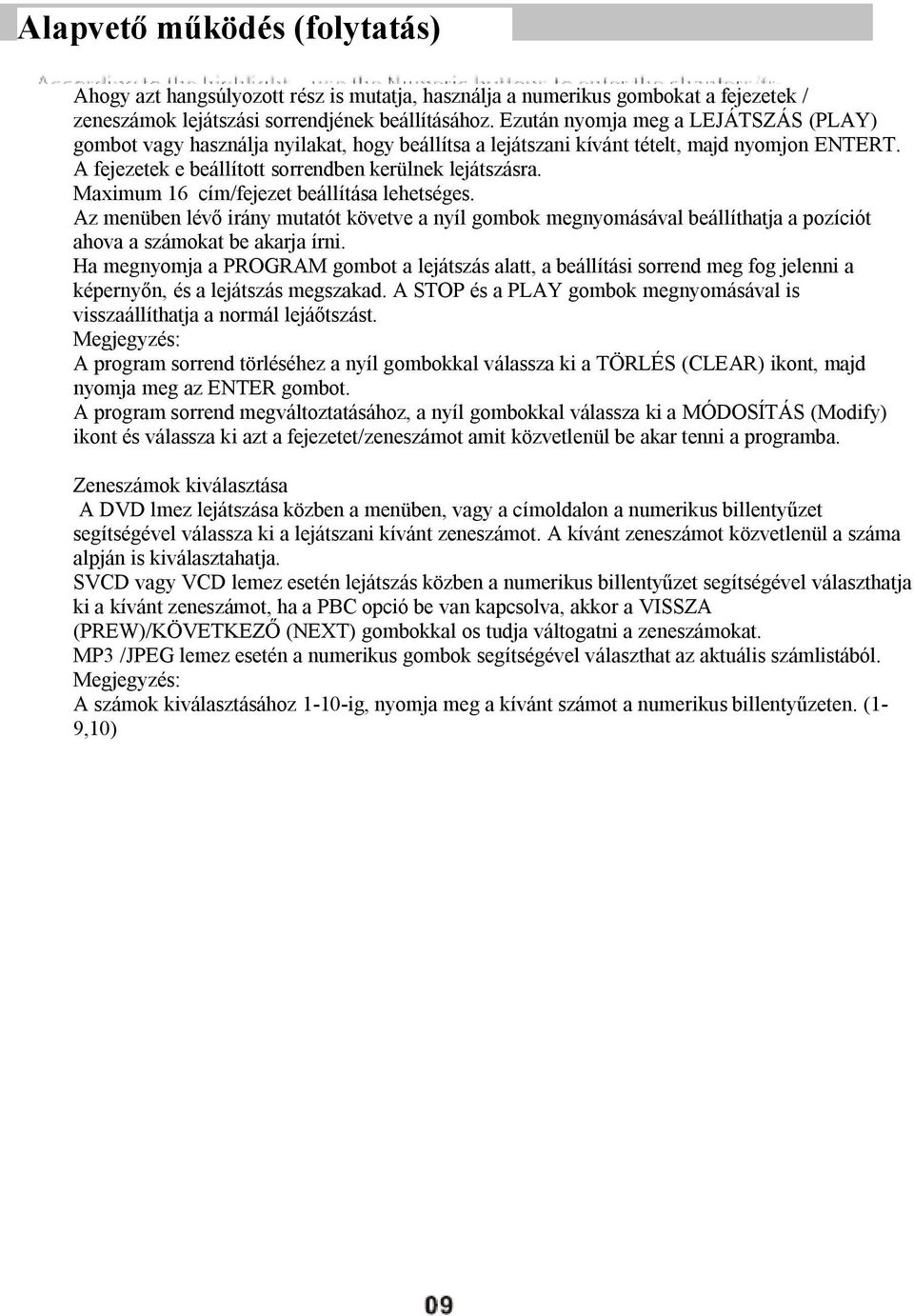

8 Alapvető működés (folytatás) Ahogy azt hangsúlyozott rész is mutatja, használja a numerikus gombokat a fejezetek / zeneszámok lejátszási sorrendjének beállításához. Ezután nyomja meg a LEJÁTSZÁS (PLAY) gombot vagy használja nyilakat, hogy beállítsa a lejátszani kívánt tételt, majd nyomjon ENTERT. A fejezetek e beállított sorrendben kerülnek lejátszásra. Maximum 16 cím/fejezet beállítása lehetséges. Az menüben lévő irány mutatót követve a nyíl gombok megnyomásával beállíthatja a pozíciót ahova a számokat be akarja írni. Ha megnyomja a PROGRAM gombot a lejátszás alatt, a beállítási sorrend meg fog jelenni a képernyőn, és a lejátszás megszakad. A STOP és a PLAY gombok megnyomásával is visszaállíthatja a normál lejáőtszást. Megjegyzés: A program sorrend törléséhez a nyíl gombokkal válassza ki a TÖRLÉS (CLEAR) ikont, majd nyomja meg az ENTER gombot. A program sorrend megváltoztatásához, a nyíl gombokkal válassza ki a MÓDOSÍTÁS (Modify) ikont és válassza ki azt a fejezetet/zeneszámot amit közvetlenül be akar tenni a programba. Zeneszámok kiválasztása A DVD lmez lejátszása közben a menüben, vagy a címoldalon a numerikus billentyűzet segítségével válassza ki a lejátszani kívánt zeneszámot. A kívánt zeneszámot közvetlenül a száma alpján is kiválasztahatja. SVCD vagy VCD lemez esetén lejátszás közben a numerikus billentyűzet segítségével választhatja ki a kívánt zeneszámot, ha a PBC opció be van kapcsolva, akkor a VISSZA (PREW)/KÖVETKEZŐ (NEXT) gombokkal os tudja váltogatni a zeneszámokat. MP3 /JPEG lemez esetén a numerikus gombok segítségével választhat az aktuális számlistából. Megjegyzés: A számok kiválasztásához 1-10-ig, nyomja meg a kívánt számot a numerikus billentyűzeten. (1-9,10)

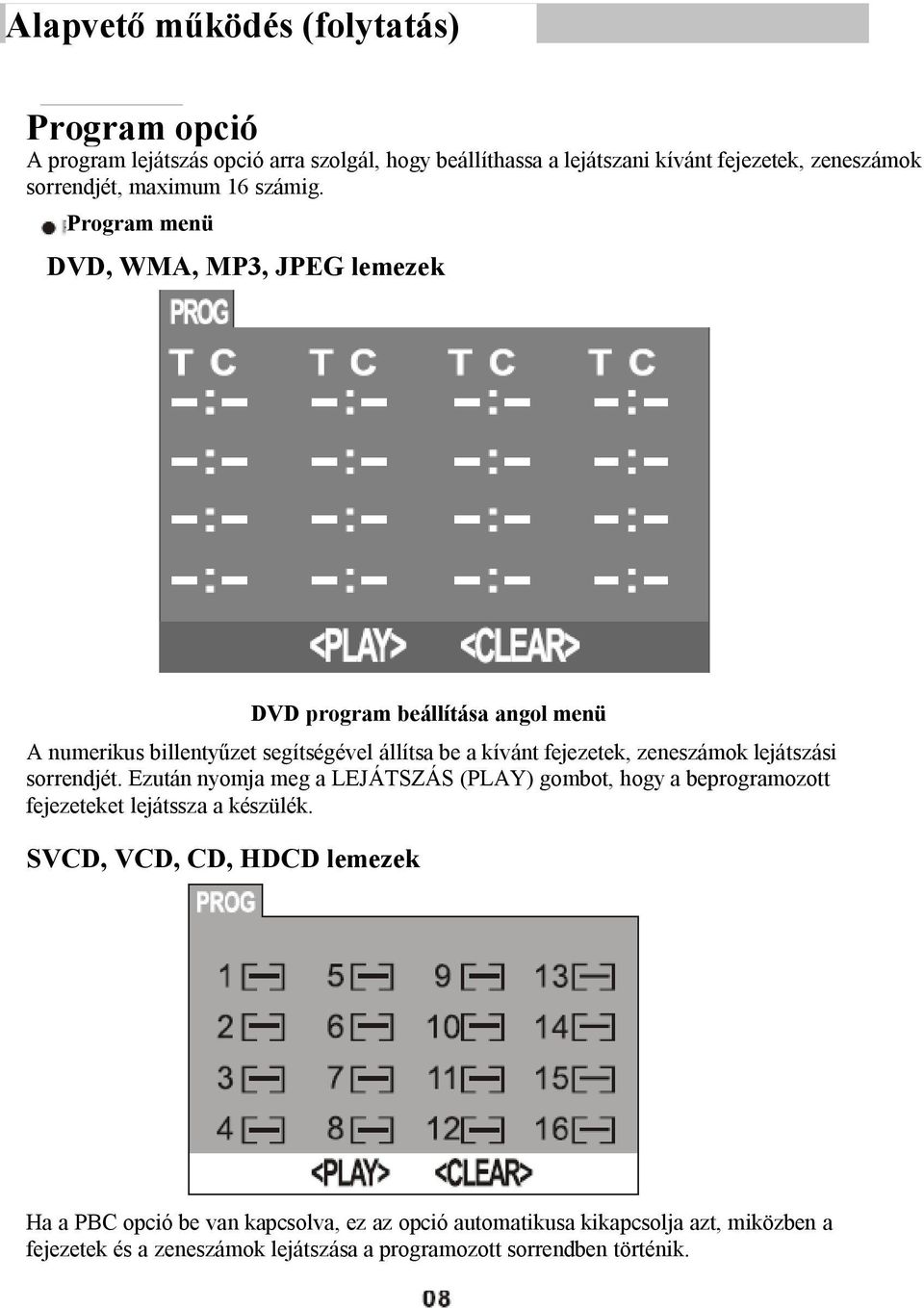

9 Alapvető működés (folytatás) Program opció A program lejátszás opció arra szolgál, hogy beállíthassa a lejátszani kívánt fejezetek, zeneszámok sorrendjét, maximum 16 számig. Program menü DVD, WMA, MP3, JPEG lemezek DVD program beállítása angol menü A numerikus billentyűzet segítségével állítsa be a kívánt fejezetek, zeneszámok lejátszási sorrendjét. Ezután nyomja meg a LEJÁTSZÁS (PLAY) gombot, hogy a beprogramozott fejezeteket lejátssza a készülék. SVCD, VCD, CD, HDCD lemezek Ha a PBC opció be van kapcsolva, ez az opció automatikusa kikapcsolja azt, miközben a fejezetek és a zeneszámok lejátszása a programozott sorrendben történik.

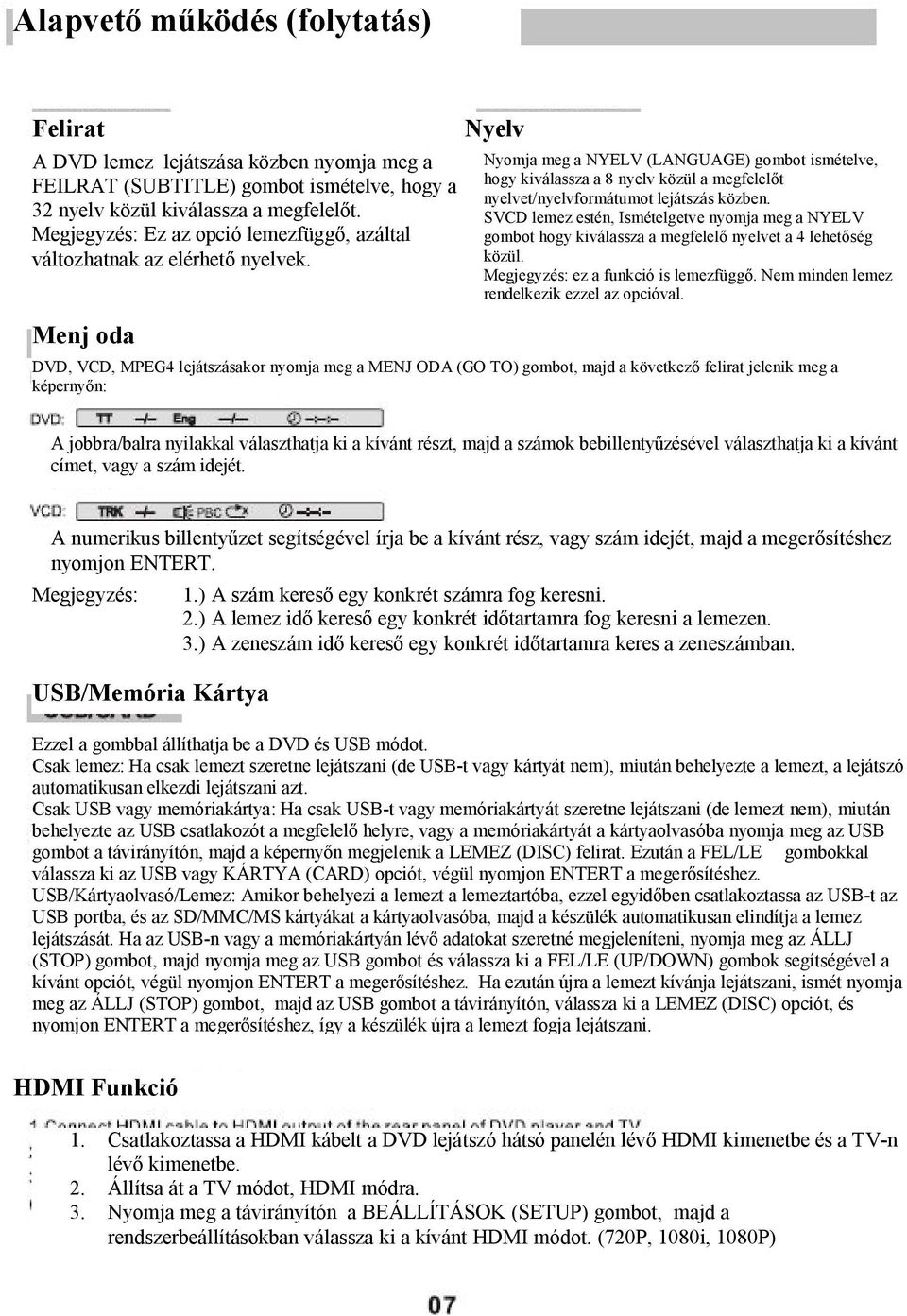

10 Alapvető működés (folytatás) Felirat A DVD lemez lejátszása közben nyomja meg a FEILRAT (SUBTITLE) gombot ismételve, hogy a 32 nyelv közül kiválassza a megfelelőt. Megjegyzés: Ez az opció lemezfüggő, azáltal változhatnak az elérhető nyelvek. Menj oda Nyelv Nyomja meg a NYELV (LANGUAGE) gombot ismételve, hogy kiválassza a 8 nyelv közül a megfelelőt nyelvet/nyelvformátumot lejátszás közben. SVCD lemez estén, Ismételgetve nyomja meg a NYELV gombot hogy kiválassza a megfelelő nyelvet a 4 lehetőség közül. Megjegyzés: ez a funkció is lemezfüggő. Nem minden lemez rendelkezik ezzel az opcióval. DVD, VCD, MPEG4 lejátszásakor nyomja meg a MENJ ODA (GO TO) gombot, majd a következő felirat jelenik meg a képernyőn: A jobbra/balra nyilakkal választhatja ki a kívánt részt, majd a számok bebillentyűzésével választhatja ki a kívánt címet, vagy a szám idejét. A numerikus billentyűzet segítségével írja be a kívánt rész, vagy szám idejét, majd a megerősítéshez nyomjon ENTERT. Megjegyzés: USB/Memória Kártya 1.) A szám kereső egy konkrét számra fog keresni. 2.) A lemez idő kereső egy konkrét időtartamra fog keresni a lemezen. 3.) A zeneszám idő kereső egy konkrét időtartamra keres a zeneszámban. Ezzel a gombbal állíthatja be a DVD és USB módot. Csak lemez: Ha csak lemezt szeretne lejátszani (de USB-t vagy kártyát nem), miután behelyezte a lemezt, a lejátszó automatikusan elkezdi lejátszani azt. Csak USB vagy memóriakártya: Ha csak USB-t vagy memóriakártyát szeretne lejátszani (de lemezt nem), miután behelyezte az USB csatlakozót a megfelelő helyre, vagy a memóriakártyát a kártyaolvasóba nyomja meg az USB gombot a távirányítón, majd a képernyőn megjelenik a LEMEZ (DISC) felirat. Ezután a FEL/LE gombokkal válassza ki az USB vagy KÁRTYA (CARD) opciót, végül nyomjon ENTERT a megerősítéshez. USB/Kártyaolvasó/Lemez: Amikor behelyezi a lemezt a lemeztartóba, ezzel egyidőben csatlakoztassa az USB-t az USB portba, és az SD/MMC/MS kártyákat a kártyaolvasóba, majd a készülék automatikusan elindítja a lemez lejátszását. Ha az USB-n vagy a memóriakártyán lévő adatokat szeretné megjeleníteni, nyomja meg az ÁLLJ (STOP) gombot, majd nyomja meg az USB gombot és válassza ki a FEL/LE (UP/DOWN) gombok segítségével a kívánt opciót, végül nyomjon ENTERT a megerősítéshez. Ha ezután újra a lemezt kívánja lejátszani, ismét nyomja meg az ÁLLJ (STOP) gombot, majd az USB gombot a távirányítón, válassza ki a LEMEZ (DISC) opciót, és nyomjon ENTERT a megerősítéshez, így a készülék újra a lemezt fogja lejátszani. HDMI Funkció 1. Csatlakoztassa a HDMI kábelt a DVD lejátszó hátsó panelén lévő HDMI kimenetbe és a TV-n lévő kimenetbe. 2. Állítsa át a TV módot, HDMI módra. 3. Nyomja meg a távirányítón a BEÁLLÍTÁSOK (SETUP) gombot, majd a rendszerbeállításokban válassza ki a kívánt HDMI módot. (720P, 1080i, 1080P)

11 Alapvető működés (folytatás) Némítás Nyomja meg a NÉMÍTÁS (MUTE) gombot, hogy levegye a hangot. Nyomja meg a NÉMÍTÁS (MUTE) gombot, hogy visszaállítsa a normál hangot. R/L VCD/SVCD lajátszásakor nyomja meg a R/L gombot ismétlődően, hogy kiválassza a csatorna hangkimenetét.: Sztereo/ Mono L /Mono R. Törlés Nyomja meg a TÖRLÉS (CLEAR) gombot, hogy kitörölje a beírt számokat. Lejátszás/ Szünet Nyomja meg a PILLANAT ÁLLJ (PAUSE) gombot lejátszás közben, hogy megállítsa a lejátszást. Nyomja meg a LEJÁTSZÁS (PLAY) gombot, hogy újra elindítsa a lejátszást. Állj Nyomja meg az ÁLLJ (STOP) gombot lejátszás közben, hogy leállítsa a lejátszást. Nyomja meg a LEJÁTSZÁS (PLAY) gombot, hogy újraindítsa a lejátszást attól a ponttól, ahol leállította. Nyomja meg az ÁLLJ (STOP) gombot, kétszer, hogy véglegesen megszakítsa a lejátszást. Vissza PBC bekapcsolt állapotában megjelenő menüben a kívánt elem kiválasztása után a Return(Vissza) ponttal térhet vissza a menühöz. Ez a funkció csak VCD lejtászásakor használható. Nagyítás VCD, SVCD, DVD, MPEG4 lejátszásakor a ZOOM(Nagyítás) gomb megnyomásával ½, 1/3, ¼, 1/1, 2X, 3X, 4X re nagyíthat, kicsinyíthet. Léptetés DVD, VCD, SVCD lemez lejátszásakor a STEP (Léptetés) egyszer megnyomva a kép a következő képkockára ugrik, ismét megnyomva még egy kockát lép előre. A PLAY(Lejátszás) gomb megnyomásával térhet vissza a normál lejátszáshoz. Megjegyzés: CD lejátszásakor ez a funkció nem használható. Beállítás A távirányítón a SETUP (Beállítás) gomb megnyomásával léphet be a beállítási menübe. Ez a menüpont többszintes. A fel-le nyilak segítségével választhatja ki a kívánt opciót. A bal-jobb nyilakkal léphet vissza vagy a következő szintre a menüben. Az ENTER gombbal erősítheti meg a választást. A SETUP(beállítás) gombbal léphet ki a beállításból. Hangerő A VOL+ (Hangerő+)gombbal növelheti a hangerőt. A VOL-(Hangerő-) gombbal csökkentheti a hangerőt. Nézőszög DVD lejátszása közben az ANGLE(Nézőszög) gombbal válthat a különböző kameraállásokban felvett képek között. A gomb ismételt megnyomásával egyik nézőszögből a másikba válthat. Megjegyzés: Ez a funkció lemezfüggő. Visszaállítás Lejátszása közben ezen gomb megnyomásával állíthatja vissza a DVD készülék gyári beállításait, de ez nem állíthatja vissza a jelszó beállítást.

12 A DVD készülék specifikációi Vételi hullámhossz Jelrendszer Frekvencia sáv Hullámhossz: 650 nm PAL/NTSC/AUTO Zajszint Hangtorzítás+zaj Automatikus dinamikus kiterjesztés Kimenet Audio kimenet (analóg hang) Audio kimenet (digitális hang) Átlagos kimenet: Átlagos kimenet Video kimenet Átlagos kimenet Komponens video kimenet Színkülönbség kimenet Fényerősség Szín Szín S-video kimenet Tápegység Színjel Fényerősség jel Átlagos kimenet Áram fogyasztás Méretek Súly
