ORION KEZELÉSI UTASÍTÁS DVD eh output. Fontos! Mielőtt használatba veszi a

Átírás

1 2.1 eh output ORION r KEZELÉSI UTASÍTÁS w DVD 3000 Fontos! Mielőtt használatba veszi a készüléket, kérjük olvassa el és tegye el a jöv őre való tekintettel.

2 PROGRESSIVE SCAN

3 Biztonsági figyelmeztetés Saját biztonsága értekében, kéljük olvassa figyelmesen végig a melékelt használati utasítást és a figyelmezieléstnnieiettbekapcsohá készüléket KeijükönzzemegakezelésiútmulalDtakésajbiekie nézve is. Kéljük figyelmesen olvassa el és tartsa be a használati utasításban feltüntetett figyelmeztetéseket Csatlakoztatás Fontot felhívta -Kérjük a készüléket soha n Használja vizes helyek, mint fürdőszoba, mosdó közelében. Ez veszélyess A hűtő nyílásokat mindig hagyja Szabadon, mert azok a készülék hűtésére szolgalnak. Ha eltakarja őket, akkor a készülék meghibásodhat, túlmelegedhet. Kérjük ne takarja le készülékét semmilyen ruhaanyaggal, mint pl. terítő, stb. Kellékek - Soha ne helyezze készülékét Olyan helyre, ahonnan az leeshet, mint pl. nem megfeleljen rögzített polc, 3 lábú szék vagy asztal. A készülék leesése meghibásodáshoz vezethet Hő - Soha ne tegye ki készülékét extrém hő hatásoknak. Ne helyezze lejátszóját radiátorra, stb. - Soha ne helyezze úgy készülékét, hogy annak lemeztálcája bele ütközzön bele más tárgyba. - Soha ne helyezze készülékét semilyen zárt helyre,mint pl könyvespolc, vagy nyitott szekrényrész, ha csak nem megoldott a megfelel ő ventiláció. Rendeltetésszerű használat Elektromos Áramfelvétel-A lejátszót csak a rajta feltüntetett névleges Feszültségbe dugja be, mely információt megtalálja a dobozon. Ha véletlenül a tápfeszültség Akkor a készülék meghíbásodhat A pontos információkért keresse a disztribútort, vagy a legközelebbi szakszervizet

4 Elektromos huzal védelme - Helyezze úgy a készülék vezetékét, hogy az ne sérüljön. Ügyeljen rá, hogy ne tudjon a huzalon átmenni, rálépni vagy azt más tárggyal megrongálni. Villámvédelem- A villámvédelem érdekében Áramtalanítsa készülékét, ha hosszabb ideig nem kívánja használni azt, valamint húzza ki a TV készülékből, vagy antenna rendszerből. Ezáltal megvédheti készülékét a villámlás elleni meghibásodástól. Tisztítás - Húzza ki készüléket a konnektorból, mielőtt neki állna tisztítani a készülékét. Kérjük ne használjon tisztítószert a tisztításhoz. Használjon nedves rongyot a készülék külsejének letörléséire. Készülékvédelem Soha ne helyezzen más Tárgyat a készülékre, mert esetleg elektromos interferencia léphet fel, elektromos sokkot okozva a felhasználónak. Ne engedje, hogy víz kerüljön a lejátsző belsejébe. Karbantartás Sérült készülék javítása-áramtalanítsa készülékét és keresse fel aktuális szakszervizünket készüléke megjavítása érdekében, a következő esetben: - Ha az elektromos kábel kitépődött, vagy megrongálódott. - Ha a készülék nem működik, vagy nem jelez ki semmit a képernyőn. Kérjük keressen fel egy szakszervizet javítás céljából. Karbantartás -Soha ne próbálja meg önkezűleg megjavítani készülékét, mert az elektromos áramütéshez, illetve sztatikus sokkhoz vezethet. Bízza ezt megfeleli szakemberre. - Ha készülékébe folyadék került. - Ha a készülékét nem megfelelően használja, megrongálódáshoz vezethet, amelyet csak szakszervizzel javíttasson. A használatiutasításban foglaltaknak megfelelően kezelje készülékét. Bármely más kezelésből adódó meghibásodás a felhasználó felelőssége. Ez esetben is bízza készülékének javítását szakemberre. - Ha készüléke elázott, vagy víz került a feszínére. - Ha véletlenül leejti készülékét, vagy más okból megrongálódott a kabinet, keresse fel a megfelelő szakszervizt..

5 Előlap es hatso panel bemutatása A DVD lejátszó előlapja 1. BE/KI(POWER) 2. USB csatlakozás 3. Vissza 4. Lejátszás/Szünet 5. Előre Nyit/Zár(OPEN/CLOSE) A hátsó panelről 1. SCART Kimenet CH RIGHT Kimenet 3. Digitális koaxiális Kimenet 4. VIDEO Kimenet 5. S-Video Kimenet 6. Digitális optikai Kimenet CH LEFT Kimenet 8. Y Kimenet 9. Pb/Cb Kimenet 10. Pr/Cr Kimenet

6 A távirányítóról Használat közben, optimálisan 45 -os szögben irányítsa rá távkapcsolóját a készülékre. Ne tegye ki távkapcsolóját extrém hőmérsékletnek. Kérjük ügyeljen arra, hogy távirányítója ne érintkezzen vízzel, vagy ne helyezzen rá más tárgyat. Kérjük soha ne használjon 2 különböző elemet a távkapcsoló működtetéséhez. Kérjük cserélje ki elemeit, ha azt érzékeli, hogy irányítója nem a legmegfelelőbb módon működik.

7 OSD beállítások A lejátszón beállíthatja saját ízlésének megfelelően az alábbi menüpontokat: Nyelvi beállítások Video beáll. Audiobeáll. Korlátozás Osd nyelve Felirat Divx Felirat A Nyelv Beállítások beállítás menüpont kinézeteaudio Menü preferenciák. DVD Menü - A kiválasztott kategória és a lenti ábra segíti önt eligazodni a Beállításokban: Egyéb Fő menü Angol I Magyar Angol Német Spanyol Nyelvi Video beállítás beállítás Nézet beáll Mode TV beáll Video kimenet ~ 16:9 Nyugat-Európái Közép-Európai Eredeti Német Automatikus Igazítás OlMZ Hoiasz I NT5C -- PAL Automatikus Kompozlt S-VIdso Komponens RGBkimonot Audio beállítás Digitális kimenet Korlátozás l Szülői kori. Beáll. Jelszó beáll. 1. gyermekek által megtekinthető 2. mindenki szamára ajánlott 3.szülői felügyelet ajánlott 4.13 ev alatt azqisi felügyelet ajánlott 5.17 év alatt, csak felnott felügyeletével tekintheti meg 6.17 év alatt, csak felnstt felügyeletével teklnthets meg 7.17 év alatt nem tekinthető meg 8. Csak felnőtteknek Egyéb beáll. Alap beállítások használata- Képernyővédő Lépjen a Szülői kori. Beállításaihoz a Rating almenüben. A gyári beállításoknak megfelelően a beállított kód:8888 Miután beütötte ezt a kódot, válassza ki a kívánt beállítást, majd üsse be az eredeti kódot, ezután üsse be az új kódot a jelszó beállítások almenüben. Üsse be mégegyszer az új kódot, majd hagyja jóvá a Confirm" gombbal. A szülői korlátozás ettl kezdve aktiválódik.

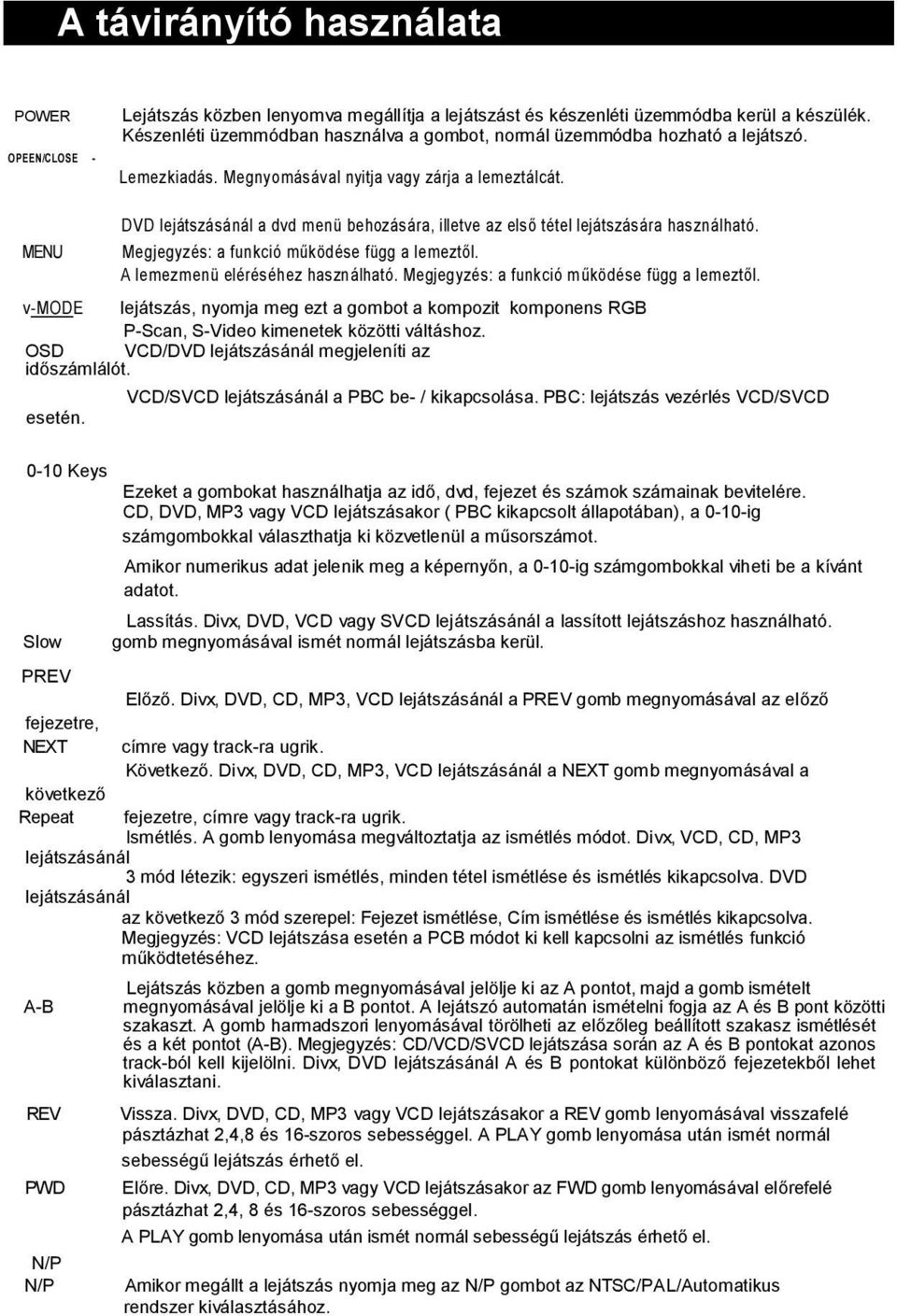

8 A távirányító használata POWER OPEEN/CLOSE - Lejátszás közben lenyomva megállítja a lejátszást és készenléti üzemmódba kerül a készülék. Készenléti üzemmódban használva a gombot, normál üzemmódba hozható a lejátszó. Lemezkiadás. Megnyomásával nyitja vagy zárja a lemeztálcát. MENU DVD lejátszásánál a dvd menü behozására, illetve az első tétel lejátszására használható. Megjegyzés: a funkció működése függ a lemeztől. A lemezmenü eléréséhez használható. Megjegyzés: a funkció működése függ a lemeztől. v-mode lejátszás, nyomja meg ezt a gombot a kompozit komponens RGB P-Scan, S-Video kimenetek közötti váltáshoz. OSD VCD/DVD lejátszásánál megjeleníti az időszámlálót. esetén. VCD/SVCD lejátszásánál a PBC be- / kikapcsolása. PBC: lejátszás vezérlés VCD/SVCD 0-10 Keys Slow PREV fejezetre, NEXT Ezeket a gombokat használhatja az idő, dvd, fejezet és számok számainak bevitelére. CD, DVD, MP3 vagy VCD lejátszásakor ( PBC kikapcsolt állapotában), a 0-10-ig számgombokkal választhatja ki közvetlenül a műsorszámot. Amikor numerikus adat jelenik meg a képernyőn, a 0-10-ig számgombokkal viheti be a kívánt adatot. Lassítás. Divx, DVD, VCD vagy SVCD lejátszásánál a lassított lejátszáshoz használható. gomb megnyomásával ismét normál lejátszásba kerül. Előző. Divx, DVD, CD, MP3, VCD lejátszásánál a PREV gomb megnyomásával az előző címre vagy track-ra ugrik. Következő. Divx, DVD, CD, MP3, VCD lejátszásánál a NEXT gomb megnyomásával a következő Repeat fejezetre, címre vagy track-ra ugrik. Ismétlés. A gomb lenyomása megváltoztatja az ismétlés módot. Divx, VCD, CD, MP3 lejátszásánál 3 mód létezik: egyszeri ismétlés, minden tétel ismétlése és ismétlés kikapcsolva. DVD lejátszásánál az következő 3 mód szerepel: Fejezet ismétlése, Cím ismétlése és ismétlés kikapcsolva. Megjegyzés: VCD lejátszása esetén a PCB módot ki kell kapcsolni az ismétlés funkció működtetéséhez. A-B REV PWD N/P N/P Lejátszás közben a gomb megnyomásával jelölje ki az A pontot, majd a gomb ismételt megnyomásával jelölje ki a B pontot. A lejátszó automatán ismételni fogja az A és B pont közötti szakaszt. A gomb harmadszori lenyomásával törölheti az előzőleg beállított szakasz ismétlését és a két pontot (A-B). Megjegyzés: CD/VCD/SVCD lejátszása során az A és B pontokat azonos track-ból kell kijelölni. Divx, DVD lejátszásánál A és B pontokat különböző fejezetekből lehet kiválasztani. Vissza. Divx, DVD, CD, MP3 vagy VCD lejátszásakor a REV gomb lenyomásával visszafelé pásztázhat 2,4,8 és 16-szoros sebességgel. A PLAY gomb lenyomása után ismét normál sebességű lejátszás érhető el. Előre. Divx, DVD, CD, MP3 vagy VCD lejátszásakor az FWD gomb lenyomásával előrefelé pásztázhat 2,4, 8 és 16-szoros sebességgel. A PLAY gomb lenyomása után ismét normál sebességű lejátszás érhető el. Amikor megállt a lejátszás nyomja meg az N/P gombot az NTSC/PAL/Automatikus rendszer kiválasztásához.

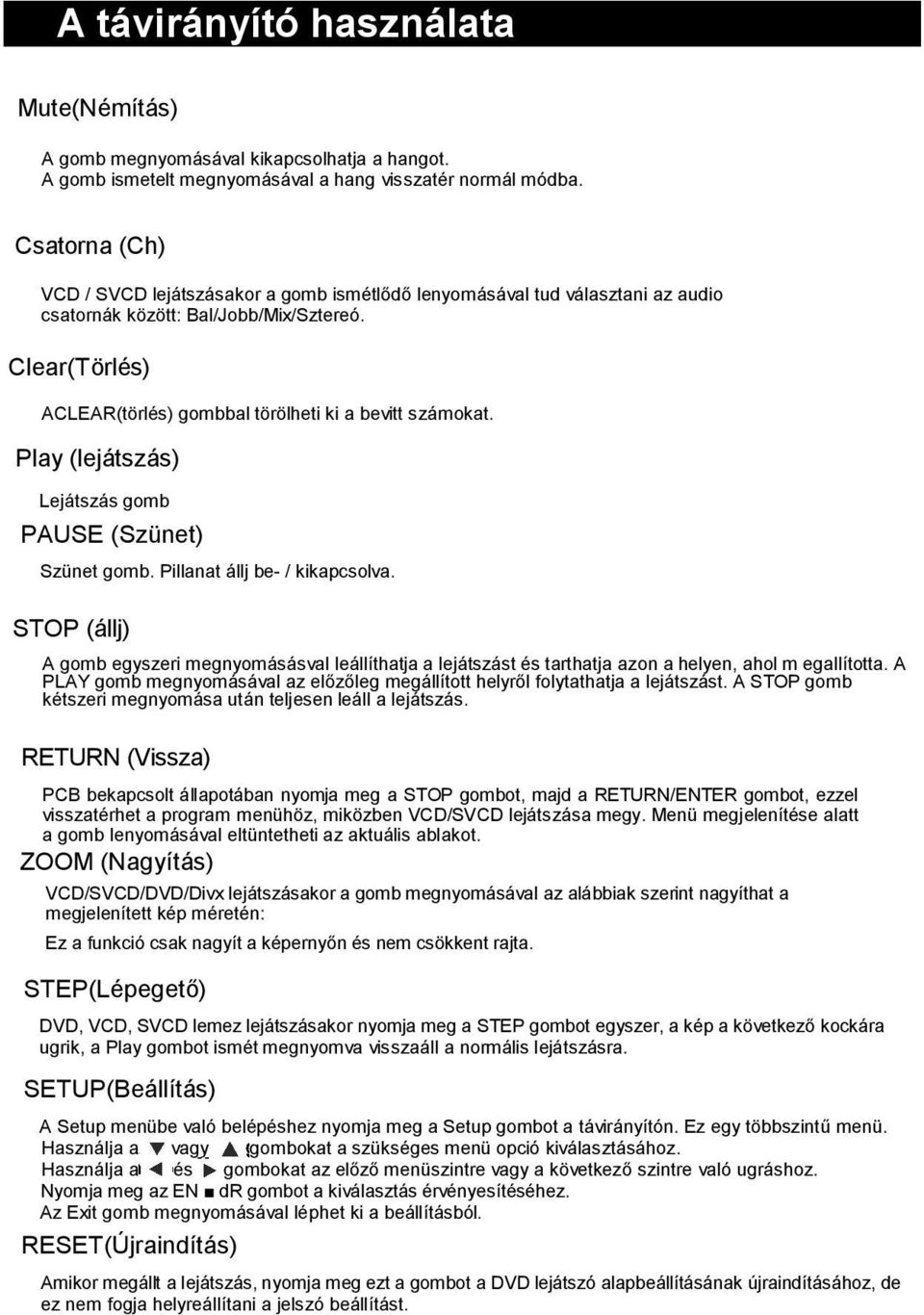

9 A távirányító használata Mute(Némítás) A gomb megnyomásával kikapcsolhatja a hangot. A gomb ismetelt megnyomásával a hang visszatér normál módba. Csatorna (Ch) VCD / SVCD lejátszásakor a gomb ismétlődő lenyomásával tud választani az audio csatornák között: Bal/Jobb/Mix/Sztereó. Clear(Törlés) ACLEAR(törlés) gombbal törölheti ki a bevitt számokat. Play (lejátszás) Lejátszás gomb PAUSE (Szünet) Szünet gomb. Pillanat állj be- / kikapcsolva. STOP (állj) A gomb egyszeri megnyomásásval leállíthatja a lejátszást és tarthatja azon a helyen, ahol m egallította. A PLAY gomb megnyomásával az előzőleg megállított helyről folytathatja a lejátszást. A STOP gomb kétszeri megnyomása után teljesen leáll a lejátszás. RETURN (Vissza) PCB bekapcsolt állapotában nyomja meg a STOP gombot, majd a RETURN/ENTER gombot, ezzel visszatérhet a program menühöz, miközben VCD/SVCD lejátszása megy. Menü megjelenítése alatt a gomb lenyomásával eltüntetheti az aktuális ablakot. ZOOM (Nagyítás) VCD/SVCD/DVD/Divx lejátszásakor a gomb megnyomásával az alábbiak szerint nagyíthat a megjelenített kép méretén: Ez a funkció csak nagyít a képernyőn és nem csökkent rajta. STEP(Lépegető) DVD, VCD, SVCD lemez lejátszásakor nyomja meg a STEP gombot egyszer, a kép a következő kockára ugrik, a Play gombot ismét megnyomva visszaáll a normális lejátszásra. SETUP(Beállítás) A Setup menübe való belépéshez nyomja meg a Setup gombot a távirányítón. Ez egy többszintű menü. Használja a vagy gombokat a szükséges menü opció kiválasztásához. Használja a és gombokat az előző menüszintre vagy a következő szintre való ugráshoz. Nyomja meg az EN dr gombot a kiválasztás érvényesítéséhez. Az Exit gomb megnyomásával léphet ki a beállításból. RESET(Újraindítás) Amikor megállt a lejátszás, nyomja meg ezt a gombot a DVD lejátszó alapbeállításának újraindításához, de ez nem fogja helyreállítani a jelszó beállítást.

10 A távirányító használata RESUME(Visszaállítás) Amikor ez a funkció be van kapcsolva memorizálja az időt, amikor megállította a DVD lejátszásáta következő lejátszáskor innen fogja újraindítani a lejátszást CH\VOL+\- (Csatorna/Hangerő) A CH" gom b megnyomásával léptethet a csatornák között. A VOL." gomb megnyomásával a hangerőn állíthat (+/-). SUBTITLE (Felirat) DVD lejátszása közben a gomb többszöri megnyomásával választhat a felirat nyelvek közül (max. 32).. Megjegyzés: a funkció működése függ a lemeztol. LANGUAGE(Nyelvek) Ezt ismételten megnyomva 8 audió nyelv/formátum között választhat DVD lejátszás közben.svcd lejátszása közben 4 audió nyelv/formátum között választhat az ismételt megnyomásával. Megjegyzés: Ez a funkció a lemez beállításától függő PROG (Program) DVD vagy VCD olvasása közben a gomb megnyomásával a program menü jelenik meg. Válassza ki a lejátszani kívánt dalt/fejezetet (DVD programozásánál TITLE és MENÜ gombok szükségesek ehhez).

11 A távirányító használata Programozás: Mp3-nál használja a right", utí", dowri" ós enter" gombokat a szerkesztési mód kiválasztásához, majd nyomja meg" a Jeff gombot és az enter" gom bot a kívánt zeneszám kiválasztásához. Ezt követően nyomja meg a right" és láz enter" gombot Pprogram hozzáadásához ( árjd program"), rrtajd az tip" és*'az enter" gömb megnyomásával láthatóvá válik a program nézet ( program view"). Ezután nyomja meg'az up" gombot a szerkesztési > mód"kiválasztásához ( edit mode"), majd a left" és az enter" gomb megnyomásával kiválaszthatja a lejátszani kívánt zeneszámot, amelyet a play" gomb megnyomásával elindíthat. Program törlése: Rögzített program törléséti ez nyomja meg a ;;stop"gombot kétszer, majd íiyomja meg a right" gombot a szerkesztési mód kiválasztásához ( edit ftode"). Ezután nyomja meg a left" gombot, hogy kiválaszthassa a törölni kivánf zeneszámot,"majd nyomja'meg az enter gombot ennék megerősítéséhez. Nyomja meg a right", majd az enter" gombot a program törlése" ( clear program") kiválasztásához. Ezt követően nyomja meg a right" gombot a böngésző nézet" ( browse view") eléréséhez, majd térjen vissza a normál lejátszáshoz. Shuffle VCD, SVCD lejátszás közben ez a funkció nem használható, ha a PBC be van kapcsolva. Ha a PBC ki van kapcsolva, nyomja meg a Shuffle gombot, ez a funkció a kedvenc programjait különböző sorrendben játsza le. Ismételten lenyomva kikapcsolódik.ez csak VCD és SVCD lejátszása közben működik. Megjegyzés: A készülék egyszerre csak maximum 500 mp3 számot vagy képet tud lejátszani, ha ennél több található az USB-n vagy a kártyaolvasón, akkor kérjük készítsen két vagy több fájlt és ügyeljen arra, hogy egy fájlon ne legyen több, mint 500 darab dal vagy kép. Például, ha összesen 1020 kép van egy USB-n, akkor készítsen három fájlt, az egyikbe rakjon 500-at, a másikba is 500-at, így a harmadikba marad 20 db. Ezáltal a készülék már le tudja játszani a dalokat vagy meg tudja mutatni a képeket.

12 Hibaelhárítás NINCS HANG A MIKROFONON Ellenőrizze, hogy: Be van-e kapcsolva a TV hangja. A mikrofon be van-e kapcsolva. A mikrofon hangereje nem áll a minimumon. A Kareoke" be van-e kapcsolva. Az összeköttetés a MIKROFON jack és a mikrofon rendben van-e A mikrofon hibátlan. HA TÚL HANGOS A LEJÁTSZÁS Ellenőrizze, hogy a mikrofon elég távol van-e a hangszórótól. Csökkentse a készülék és a mikrofon hangerejét. Csökkentse az,echo"hangszintjét and microphone. ROSSZ MINŐSÉGŰ A MIKROFON HANGJA Ellenőrizze, hogy a mikrofon jó-e A kapcsolat a mikrofon és a készülék között rendben van-e A TÁVIRANYÍTÓ GYENGÉN VAGY EGYÁLTALÁN NEM MŰKÖDIK Ellenőrizze a elemeket és ha gyengék cserélje ki. A lejátszó infra érzékelőjére irányítsa a távirányitót. Ellenőrizze, hogy nincs-e valamilyen tárgy a távirányító és a készülék érzékelője között. HIBÁS MŰKÖDÉS Kapcsolja ki- és ismét be a készüléket! A LEMEZ BERAGADT A TARTÓBA Kapcsolja ki- és ismét be a készüléket, ismételten nyomja meg a"open/close" gombot. Video Formátumok DVD/VCD/HDCD/CD/DVD-tR/RW DIVX3.0,4.0,5.0,WMA,MP3 Kodak Picture CD AC V 50Hz 15W Body size : W225XD235XH50mm Netweight:1.8KG
