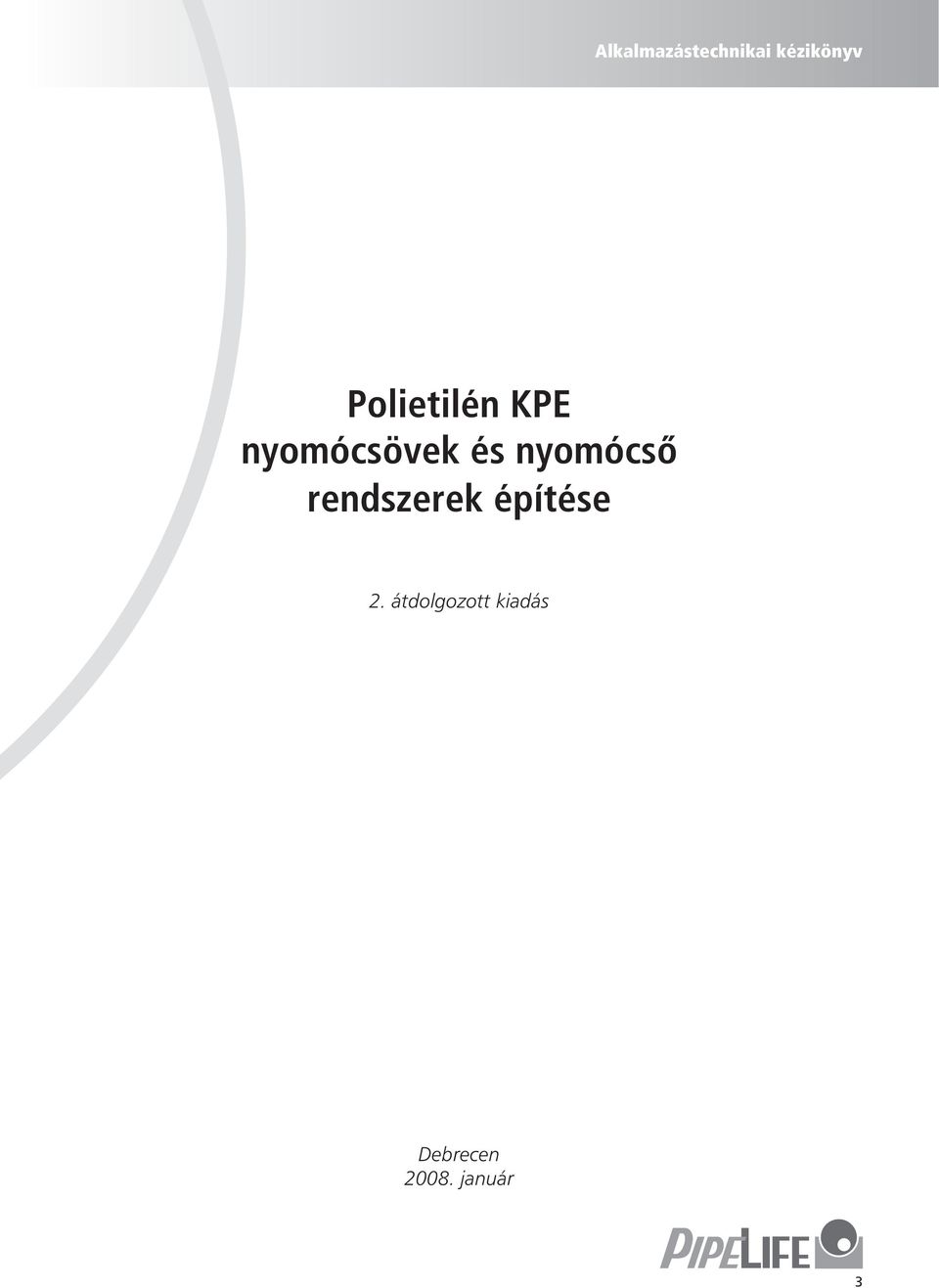

3 Alkalmazástechnikai kéziköny Polietilén KPE nyomócsöek és nyomócsõ rendszerek építése 2. átdolgozott kiadás Debrecen január

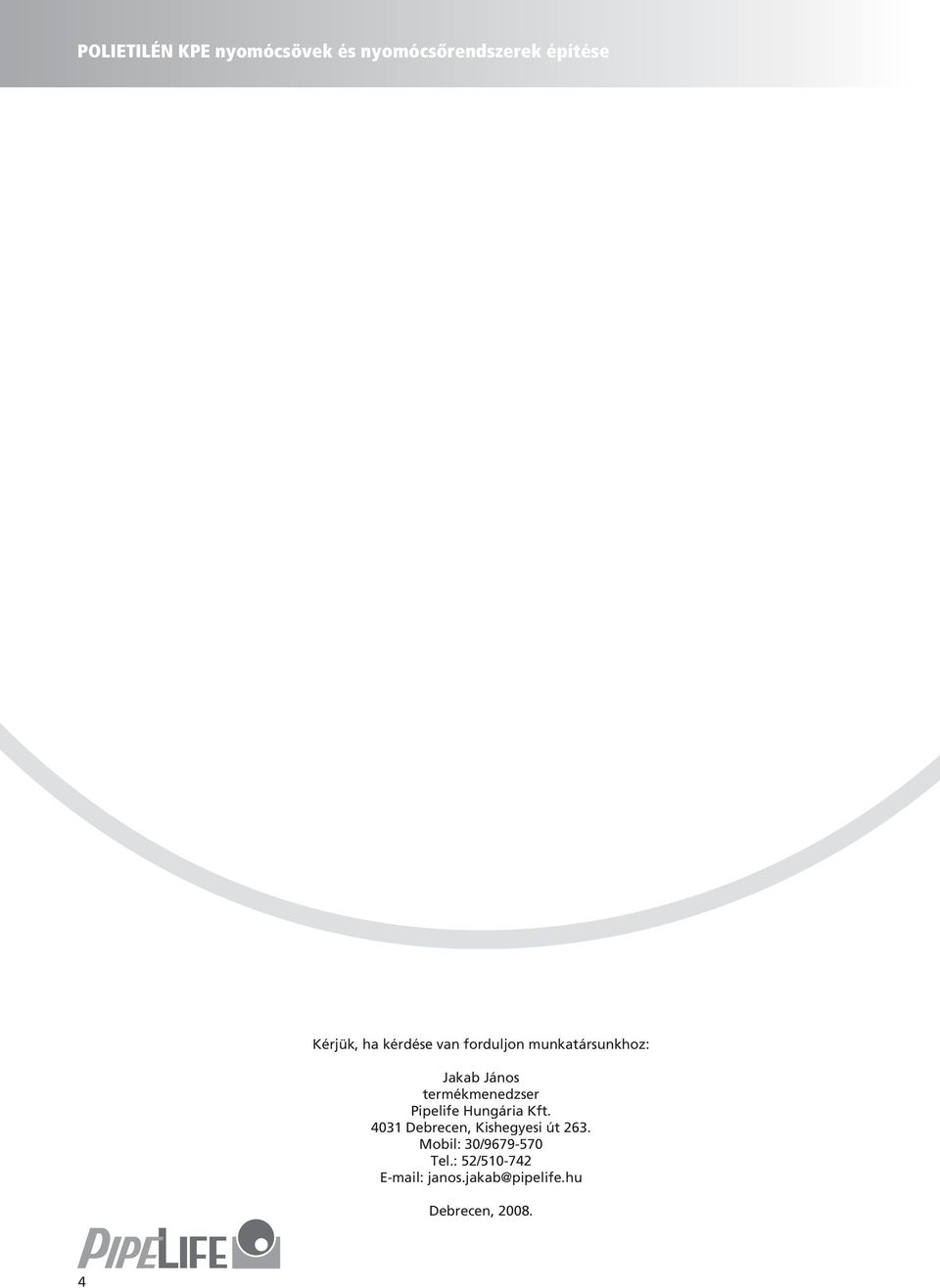

4 POLIETILÉN KPE nyomócsöek és nyomócsõrendszerek építése Kérjük, ha kérdése an forduljon munkatársunkhoz: Jakab János termékmenedzser Pipelife Hungária Kft Debrecen, Kishegyesi út 263. Mobil: 30/ Tel.: 52/ Debrecen, 2008.

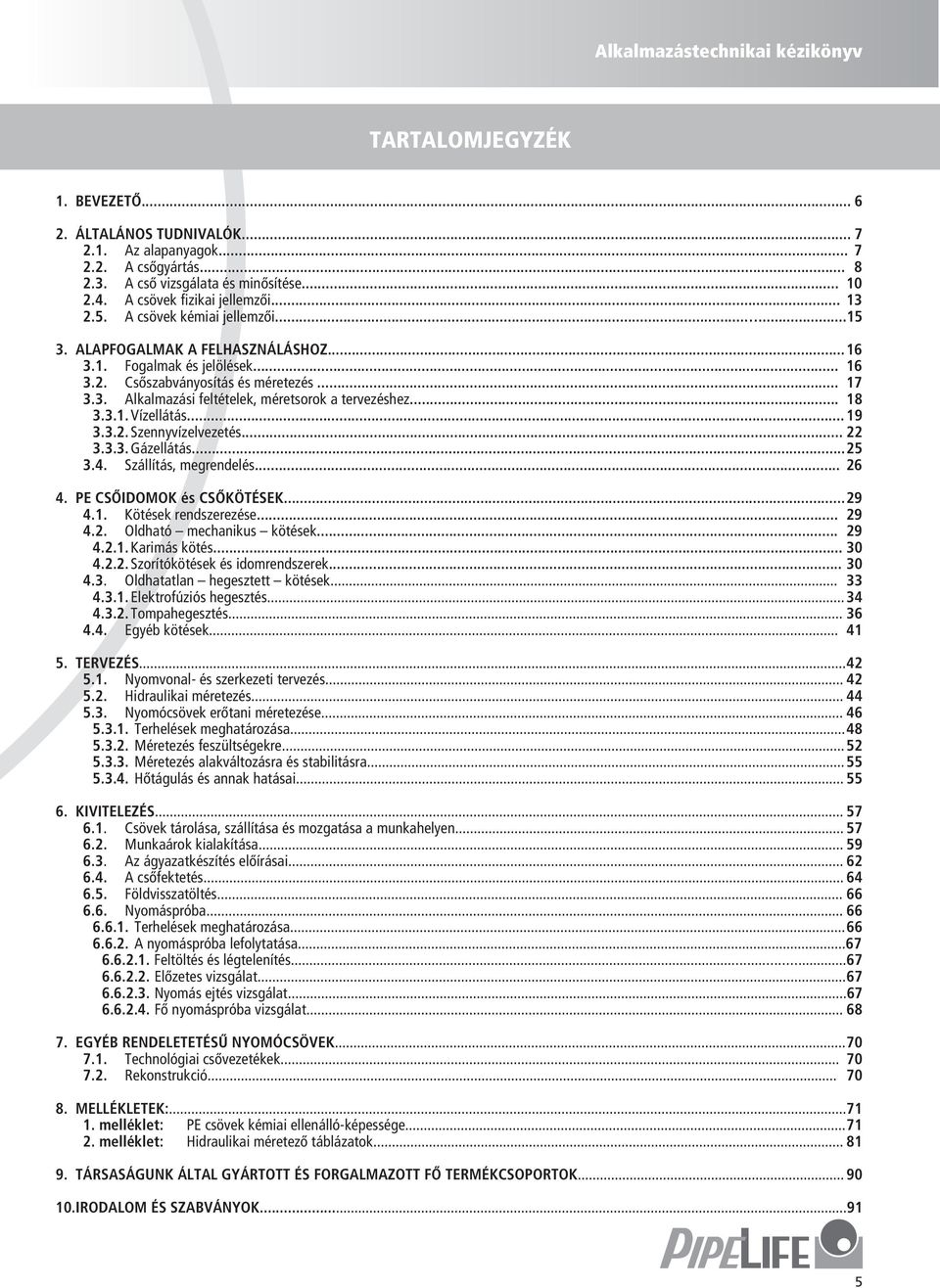

5 Alkalmazástechnikai kéziköny TARTALOMJEGYZÉK 1. BEVEZETŐ ÁLTALÁNOS TUDNIVALÓK Az alapanyagok A csőgyártás A cső izsgálata és minősítése A csöek fizikai jellemzői A csöek kémiai jellemzői ALAPFOGALMAK A FELHASZNÁLÁSHOZ Fogalmak és jelölések Csőszabányosítás és méretezés Alkalmazási feltételek, méretsorok a terezéshez Vízellátás Szennyízelezetés Gázellátás Szállítás, megrendelés PE CSŐIDOMOK és CSŐKÖTÉSEK Kötések rendszerezése Oldható mechanikus kötések Karimás kötés Szorítókötések és idomrendszerek Oldhatatlan hegesztett kötések Elektrofúziós hegesztés Tompahegesztés Egyéb kötések TERVEZÉS Nyomonal- és szerkezeti terezés Hidraulikai méretezés Nyomócsöek erőtani méretezése Terhelések meghatározása Méretezés feszültségekre Méretezés alakáltozásra és stabilitásra Hőtágulás és annak hatásai KIVITELEZÉS Csöek tárolása, szállítása és mozgatása a munkahelyen Munkaárok kialakítása Az ágyazatkészítés előírásai A csőfektetés Földisszatöltés Nyomáspróba Terhelések meghatározása A nyomáspróba lefolytatása Feltöltés és légtelenítés Előzetes izsgálat Nyomás ejtés izsgálat Fő nyomáspróba izsgálat EGYÉB RENDELETETÉSŰ NYOMÓCSÖVEK Technológiai csőezetékek Rekonstrukció MELLÉKLETEK: melléklet: PE csöek kémiai ellenálló-képessége melléklet: Hidraulikai méretező táblázatok Társaságunk által gyártott és forgalmazott fô termékcsoportok IRODALOM ÉS SZABVÁNYOK

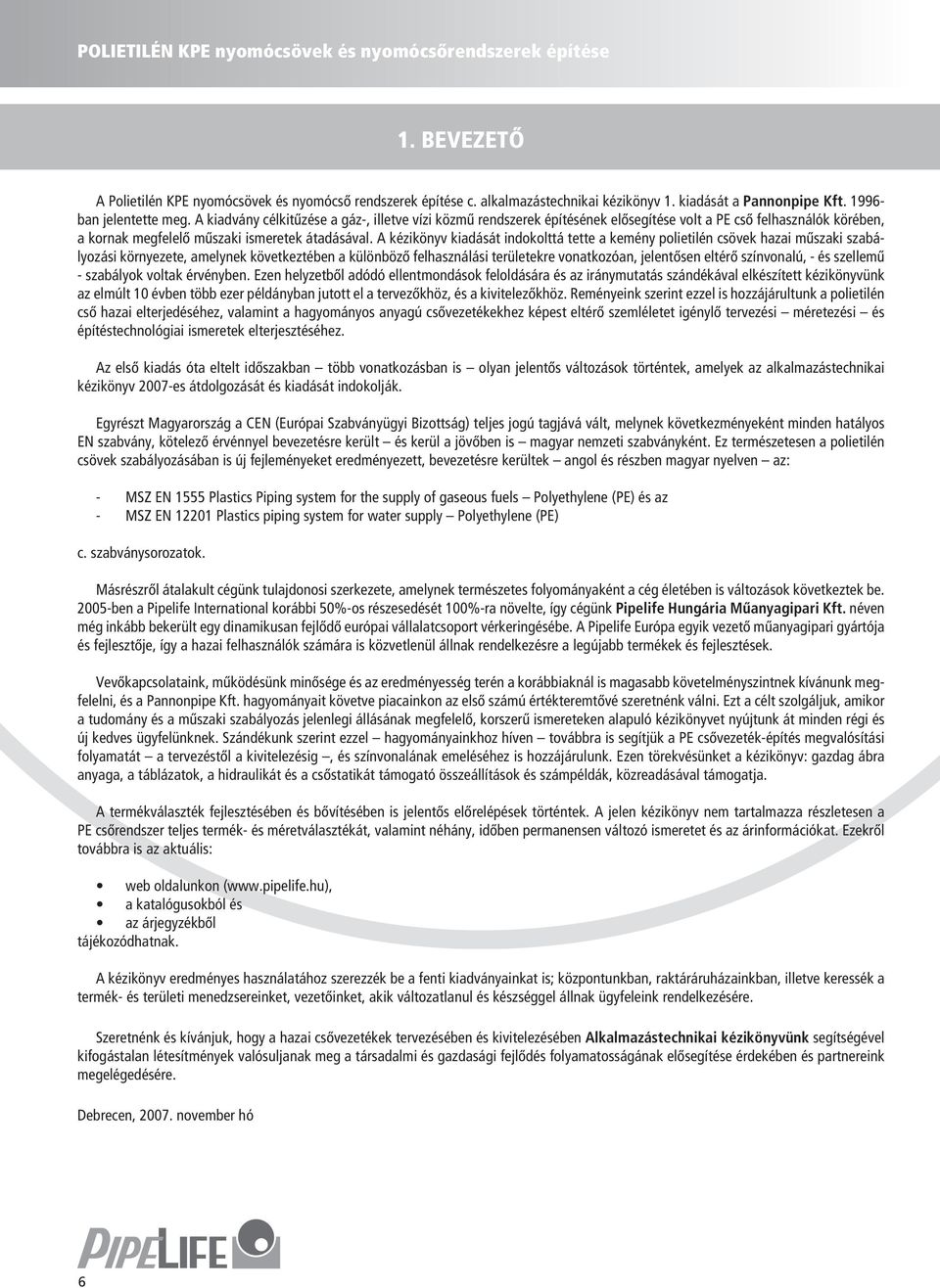

6 POLIETILÉN KPE nyomócsöek és nyomócsõrendszerek építése 1. BEVEZETŐ A Polietilén KPE nyomócsöek és nyomócső rendszerek építése c. alkalmazástechnikai kéziköny 1. kiadását a Pannonpipe Kft ban jelentette meg. A kiadány célkitűzése a gáz-, illete ízi közmű rendszerek építésének elősegítése olt a PE cső felhasználók körében, a kornak megfelelő műszaki ismeretek átadásáal. A kéziköny kiadását indokolttá tette a kemény polietilén csöek hazai műszaki szabályozási környezete, amelynek köetkeztében a különböző felhasználási területekre onatkozóan, jelentősen eltérő színonalú, - és szellemű - szabályok oltak érényben. Ezen helyzetből adódó ellentmondások feloldására és az iránymutatás szándékáal elkészített kézikönyünk az elmúlt 10 ében több ezer példányban jutott el a terezőkhöz, és a kiitelezőkhöz. Reményeink szerint ezzel is hozzájárultunk a polietilén cső hazai elterjedéséhez, alamint a hagyományos anyagú csőezetékekhez képest eltérő szemléletet igénylő terezési méretezési és építéstechnológiai ismeretek elterjesztéséhez. Az első kiadás óta eltelt időszakban több onatkozásban is olyan jelentős áltozások történtek, amelyek az alkalmazástechnikai kéziköny 2007-es átdolgozását és kiadását indokolják. Egyrészt Magyarország a CEN (Európai Szabányügyi Bizottság) teljes jogú tagjáá ált, melynek köetkezményeként minden hatályos EN szabány, kötelező érénnyel beezetésre került és kerül a jöőben is magyar nemzeti szabányként. Ez természetesen a polietilén csöek szabályozásában is új fejleményeket eredményezett, beezetésre kerültek angol és részben magyar nyelen az: - MSZ EN 1555 Plastics Piping system for the supply of gaseous fuels Polyethylene (PE) és az - MSZ EN Plastics piping system for water supply Polyethylene (PE) c. szabánysorozatok. Másrészről átalakult cégünk tulajdonosi szerkezete, amelynek természetes folyományaként a cég életében is áltozások köetkeztek be ben a Pipelife International korábbi 50%-os részesedését 100%-ra nöelte, így cégünk Pipelife Hungária Műanyagipari Kft. néen még inkább bekerült egy dinamikusan fejlődő európai állalatcsoport érkeringésébe. A Pipelife Európa egyik ezető műanyagipari gyártója és fejlesztője, így a hazai felhasználók számára is közetlenül állnak rendelkezésre a legújabb termékek és fejlesztések. Veőkapcsolataink, működésünk minősége és az eredményesség terén a korábbiaknál is magasabb köetelményszintnek kíánunk megfelelni, és a Pannonpipe Kft. hagyományait köete piacainkon az első számú értékteremtőé szeretnénk álni. Ezt a célt szolgáljuk, amikor a tudomány és a műszaki szabályozás jelenlegi állásának megfelelő, korszerű ismereteken alapuló kézikönyet nyújtunk át minden régi és új kedes ügyfelünknek. Szándékunk szerint ezzel hagyományainkhoz híen toábbra is segítjük a PE csőezeték-építés megalósítási folyamatát a terezéstől a kiitelezésig, és színonalának emeléséhez is hozzájárulunk. Ezen törekésünket a kéziköny: gazdag ábra anyaga, a táblázatok, a hidraulikát és a csőstatikát támogató összeállítások és számpéldák, közreadásáal támogatja. A termékálaszték fejlesztésében és bőítésében is jelentős előrelépések történtek. A jelen kéziköny nem tartalmazza részletesen a PE csőrendszer teljes termék- és méretálasztékát, alamint néhány, időben permanensen áltozó ismeretet és az árinformációkat. Ezekről toábbra is az aktuális: web oldalunkon ( a katalógusokból és az árjegyzékből tájékozódhatnak. A kéziköny eredményes használatához szerezzék be a fenti kiadányainkat is; központunkban, raktáráruházainkban, illete keressék a termék- és területi menedzsereinket, ezetőinket, akik áltozatlanul és készséggel állnak ügyfeleink rendelkezésére. Szeretnénk és kíánjuk, hogy a hazai csőezetékek terezésében és kiitelezésében Alkalmazástechnikai kézikönyünk segítségéel kifogástalan létesítmények alósuljanak meg a társadalmi és gazdasági fejlődés folyamatosságának elősegítése érdekében és partnereink megelégedésére. Debrecen, noember hó 6

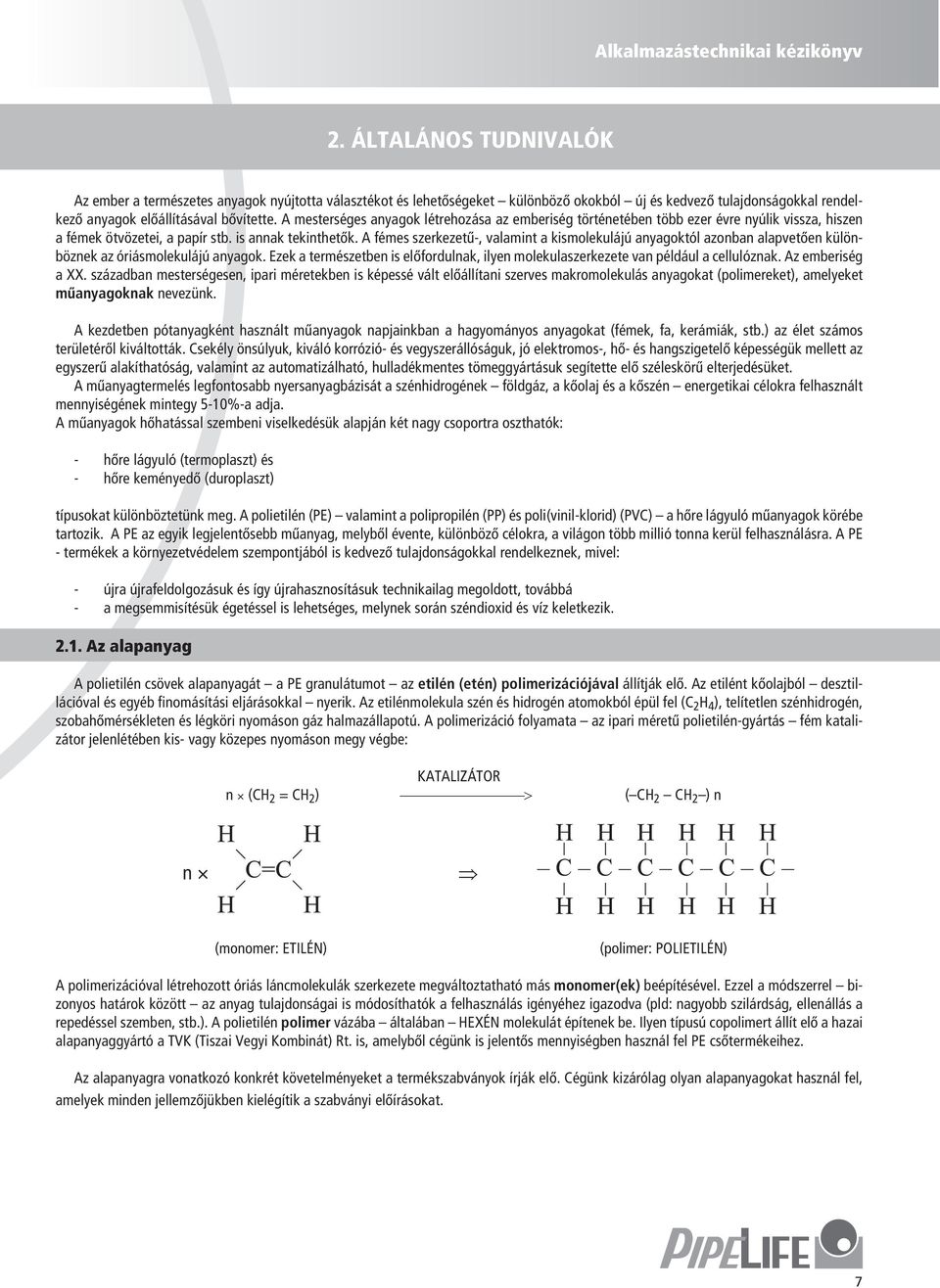

7 Alkalmazástechnikai kéziköny 2. ÁLTALÁNOS TUDNIVALÓK Az ember a természetes anyagok nyújtotta álasztékot és lehetőségeket különböző okokból új és kedező tulajdonságokkal rendelkező anyagok előállításáal bőítette. A mesterséges anyagok létrehozása az emberiség történetében több ezer ére nyúlik issza, hiszen a fémek ötözetei, a papír stb. is annak tekinthetők. A fémes szerkezetű-, alamint a kismolekulájú anyagoktól azonban alapetően különböznek az óriásmolekulájú anyagok. Ezek a természetben is előfordulnak, ilyen molekulaszerkezete an például a cellulóznak. Az emberiség a XX. században mesterségesen, ipari méretekben is képessé ált előállítani szeres makromolekulás anyagokat (polimereket), amelyeket műanyagoknak neezünk. A kezdetben pótanyagként használt műanyagok napjainkban a hagyományos anyagokat (fémek, fa, kerámiák, stb.) az élet számos területéről kiáltották. Csekély önsúlyuk, kiáló korrózió- és egyszerállóságuk, jó elektromos-, hő- és hangszigetelő képességük mellett az egyszerű alakíthatóság, alamint az automatizálható, hulladékmentes tömeggyártásuk segítette elő széleskörű elterjedésüket. A műanyagtermelés legfontosabb nyersanyagbázisát a szénhidrogének földgáz, a kőolaj és a kőszén energetikai célokra felhasznált mennyiségének mintegy 5-10%-a adja. A műanyagok hőhatással szembeni iselkedésük alapján két nagy csoportra oszthatók: - hőre lágyuló (termoplaszt) és - hőre keményedő (duroplaszt) típusokat különböztetünk meg. A polietilén (PE) alamint a polipropilén (PP) és poli(inil-klorid) (PVC) a hőre lágyuló műanyagok körébe tartozik. A PE az egyik legjelentősebb műanyag, melyből éente, különböző célokra, a ilágon több millió tonna kerül felhasználásra. A PE - termékek a környezetédelem szempontjából is kedező tulajdonságokkal rendelkeznek, miel: - újra újrafeldolgozásuk és így újrahasznosításuk technikailag megoldott, toábbá - a megsemmisítésük égetéssel is lehetséges, melynek során széndioxid és íz keletkezik Az alapanyag A polietilén csöek alapanyagát a PE granulátumot az etilén (etén) polimerizációjáal állítják elő. Az etilént kőolajból desztillációal és egyéb finomásítási eljárásokkal nyerik. Az etilénmolekula szén és hidrogén atomokból épül fel (C 2 H 4 ), telítetlen szénhidrogén, szobahőmérsékleten és légköri nyomáson gáz halmazállapotú. A polimerizáció folyamata az ipari méretű polietilén-gyártás fém katalizátor jelenlétében kis- agy közepes nyomáson megy égbe: KATALIZÁTOR n (CH 2 = CH 2 ) > ( CH 2 CH 2 ) n n (monomer: ETILÉN) (polimer: POLIETILÉN) A polimerizációal létrehozott óriás láncmolekulák szerkezete megáltoztatható más monomer(ek) beépítéséel. Ezzel a módszerrel bizonyos határok között az anyag tulajdonságai is módosíthatók a felhasználás igényéhez igazoda (pld: nagyobb szilárdság, ellenállás a repedéssel szemben, stb.). A polietilén polimer ázába általában HEXÉN molekulát építenek be. Ilyen típusú copolimert állít elő a hazai alapanyaggyártó a TVK (Tiszai Vegyi Kombinát) Rt. is, amelyből cégünk is jelentős mennyiségben használ fel PE csőtermékeihez. Az alapanyagra onatkozó konkrét köetelményeket a termékszabányok írják elő. Cégünk kizárólag olyan alapanyagokat használ fel, amelyek minden jellemzőjükben kielégítik a szabányi előírásokat. 7

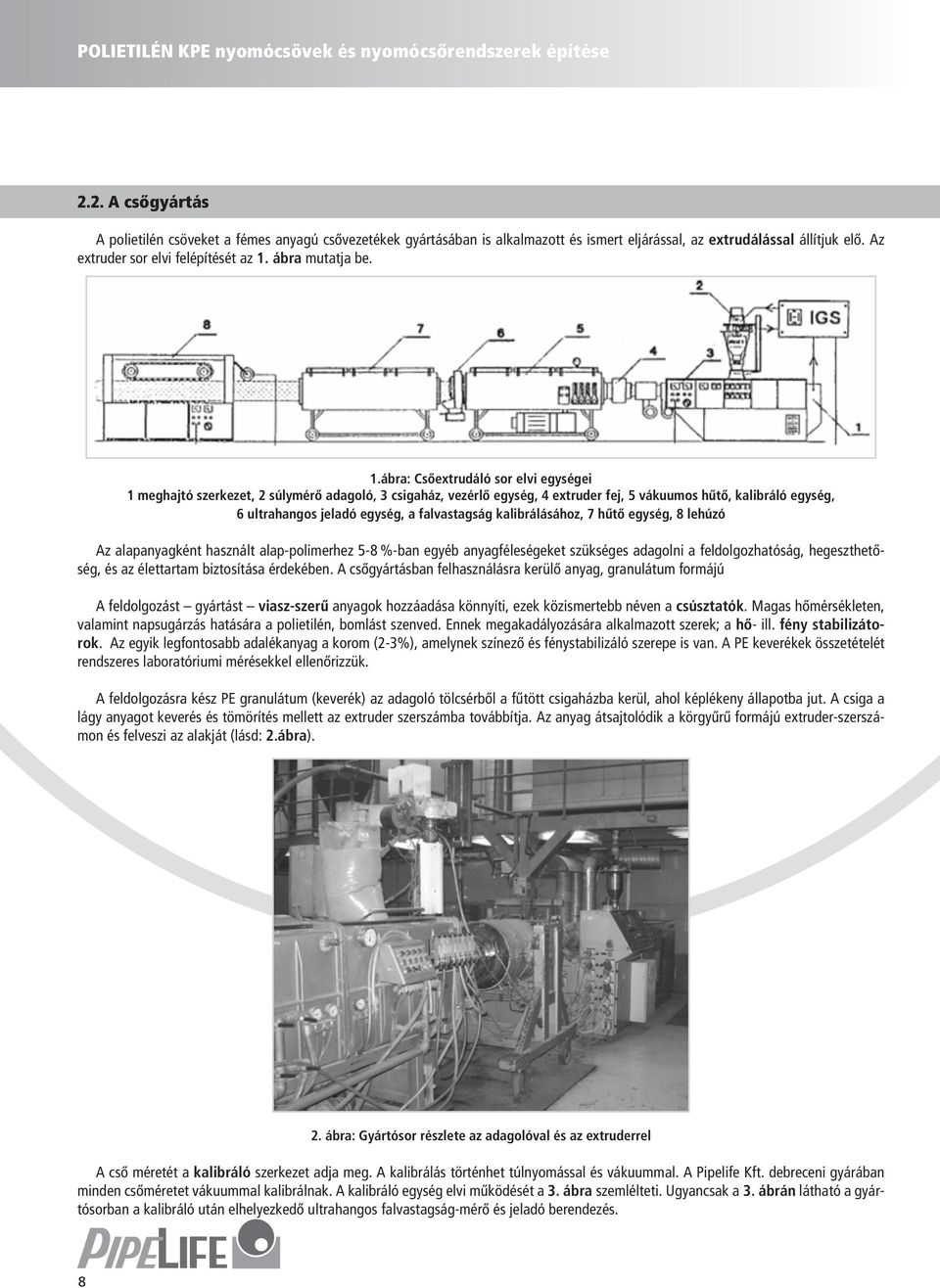

8 POLIETILÉN KPE nyomócsöek és nyomócsõrendszerek építése 2.2. A csőgyártás A polietilén csöeket a fémes anyagú csőezetékek gyártásában is alkalmazott és ismert eljárással, az extrudálással állítjuk elő. Az extruder sor eli felépítését az 1. ábra mutatja be. 1.ábra: Csőextrudáló sor eli egységei 1 meghajtó szerkezet, 2 súlymérő adagoló, 3 csigaház, ezérlő egység, 4 extruder fej, 5 ákuumos hűtő, kalibráló egység, 6 ultrahangos jeladó egység, a falastagság kalibrálásához, 7 hűtő egység, 8 lehúzó Az alapanyagként használt alap-polimerhez 5-8 %-ban egyéb anyagféleségeket szükséges adagolni a feldolgozhatóság, hegeszthetőség, és az élettartam biztosítása érdekében. A csőgyártásban felhasználásra kerülő anyag, granulátum formájú A feldolgozást gyártást iasz-szerű anyagok hozzáadása könnyíti, ezek közismertebb néen a csúsztatók. Magas hőmérsékleten, alamint napsugárzás hatására a polietilén, bomlást szened. Ennek megakadályozására alkalmazott szerek; a hő- ill. fény stabilizátorok. Az egyik legfontosabb adalékanyag a korom (2-3%), amelynek színező és fénystabilizáló szerepe is an. A PE keerékek összetételét rendszeres laboratóriumi mérésekkel ellenőrizzük. A feldolgozásra kész PE granulátum (keerék) az adagoló tölcsérből a fűtött csigaházba kerül, ahol képlékeny állapotba jut. A csiga a lágy anyagot keerés és tömörítés mellett az extruder szerszámba toábbítja. Az anyag átsajtolódik a körgyűrű formájú extruder-szerszámon és feleszi az alakját (lásd: 2.ábra). 2. ábra: Gyártósor részlete az adagolóal és az extruderrel A cső méretét a kalibráló szerkezet adja meg. A kalibrálás történhet túlnyomással és ákuummal. A Pipelife Kft. debreceni gyárában minden csőméretet ákuummal kalibrálnak. A kalibráló egység eli működését a 3. ábra szemlélteti. Ugyancsak a 3. ábrán látható a gyártósorban a kalibráló után elhelyezkedő ultrahangos falastagság-mérő és jeladó berendezés. 8

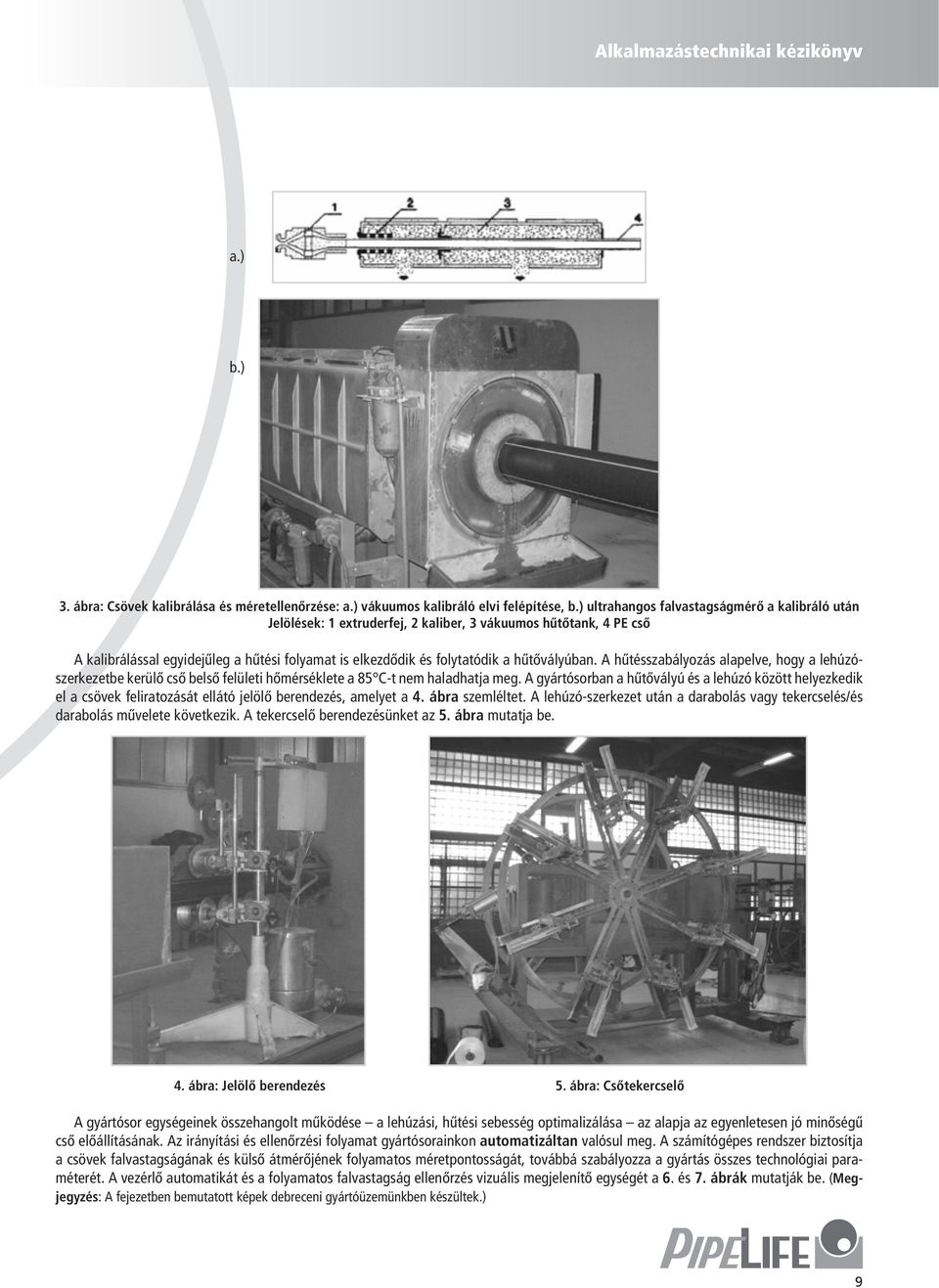

9 Alkalmazástechnikai kéziköny a.) b.) 3. ábra: Csöek kalibrálása és méretellenőrzése: a.) ákuumos kalibráló eli felépítése, b.) ultrahangos falastagságmérő a kalibráló után Jelölések: 1 extruderfej, 2 kaliber, 3 ákuumos hűtőtank, 4 PE cső A kalibrálással egyidejűleg a hűtési folyamat is elkezdődik és folytatódik a hűtőályúban. A hűtésszabályozás alapele, hogy a lehúzószerkezetbe kerülő cső belső felületi hőmérséklete a 85 C-t nem haladhatja meg. A gyártósorban a hűtőályú és a lehúzó között helyezkedik el a csöek feliratozását ellátó jelölő berendezés, amelyet a 4. ábra szemléltet. A lehúzó-szerkezet után a darabolás agy tekercselés/és darabolás műelete köetkezik. A tekercselő berendezésünket az 5. ábra mutatja be. 4. ábra: Jelölő berendezés 5. ábra: Csőtekercselő A gyártósor egységeinek összehangolt működése a lehúzási, hűtési sebesség optimalizálása az alapja az egyenletesen jó minőségű cső előállításának. Az irányítási és ellenőrzési folyamat gyártósorainkon automatizáltan alósul meg. A számítógépes rendszer biztosítja a csöek falastagságának és külső átmérőjének folyamatos méretpontosságát, toábbá szabályozza a gyártás összes technológiai paraméterét. A ezérlő automatikát és a folyamatos falastagság ellenőrzés izuális megjelenítő egységét a 6. és 7. ábrák mutatják be. (Megjegyzés: A fejezetben bemutatott képek debreceni gyártóüzemünkben készültek.) 9

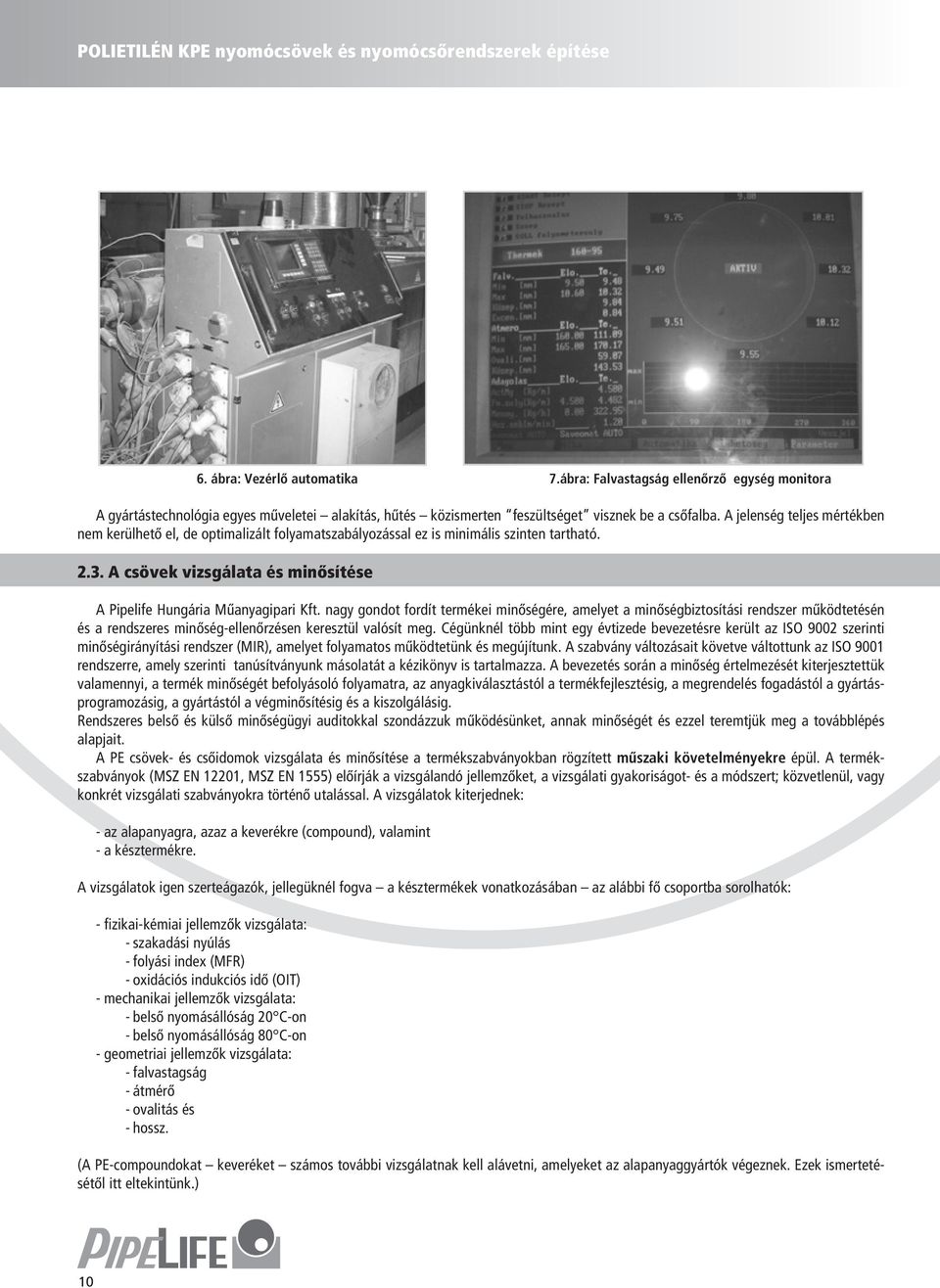

10 POLIETILÉN KPE nyomócsöek és nyomócsõrendszerek építése 6. ábra: Vezérlő automatika 7.ábra: Falastagság ellenőrző egység monitora A gyártástechnológia egyes műeletei alakítás, hűtés közismerten feszültséget isznek be a csőfalba. A jelenség teljes mértékben nem kerülhető el, de optimalizált folyamatszabályozással ez is minimális szinten tartható A csöek izsgálata és minősítése A Pipelife Hungária Műanyagipari Kft. nagy gondot fordít termékei minőségére, amelyet a minőségbiztosítási rendszer működtetésén és a rendszeres minőség-ellenőrzésen keresztül alósít meg. Cégünknél több mint egy étizede beezetésre került az ISO 9002 szerinti minőségirányítási rendszer (MIR), amelyet folyamatos működtetünk és megújítunk. A szabány áltozásait köete áltottunk az ISO 9001 rendszerre, amely szerinti tanúsítányunk másolatát a kéziköny is tartalmazza. A beezetés során a minőség értelmezését kiterjesztettük alamennyi, a termék minőségét befolyásoló folyamatra, az anyagkiálasztástól a termékfejlesztésig, a megrendelés fogadástól a gyártásprogramozásig, a gyártástól a égminősítésig és a kiszolgálásig. Rendszeres belső és külső minőségügyi auditokkal szondázzuk működésünket, annak minőségét és ezzel teremtjük meg a toábblépés alapjait. A PE csöek- és csőidomok izsgálata és minősítése a termékszabányokban rögzített műszaki köetelményekre épül. A termékszabányok (MSZ EN 12201, MSZ EN 1555) előírják a izsgálandó jellemzőket, a izsgálati gyakoriságot- és a módszert; közetlenül, agy konkrét izsgálati szabányokra történő utalással. A izsgálatok kiterjednek: - az alapanyagra, azaz a keerékre (compound), alamint - a késztermékre. A izsgálatok igen szerteágazók, jellegüknél foga a késztermékek onatkozásában az alábbi fő csoportba sorolhatók: - fizikai-kémiai jellemzők izsgálata: - szakadási nyúlás - folyási index (MFR) - oxidációs indukciós idő (OIT) - mechanikai jellemzők izsgálata: - belső nyomásállóság 20 C-on - belső nyomásállóság 80 C-on - geometriai jellemzők izsgálata: - falastagság - átmérő - oalitás és - hossz. (A PE-compoundokat keeréket számos toábbi izsgálatnak kell aláetni, amelyeket az alapanyaggyártók égeznek. Ezek ismertetésétől itt eltekintünk.) 10

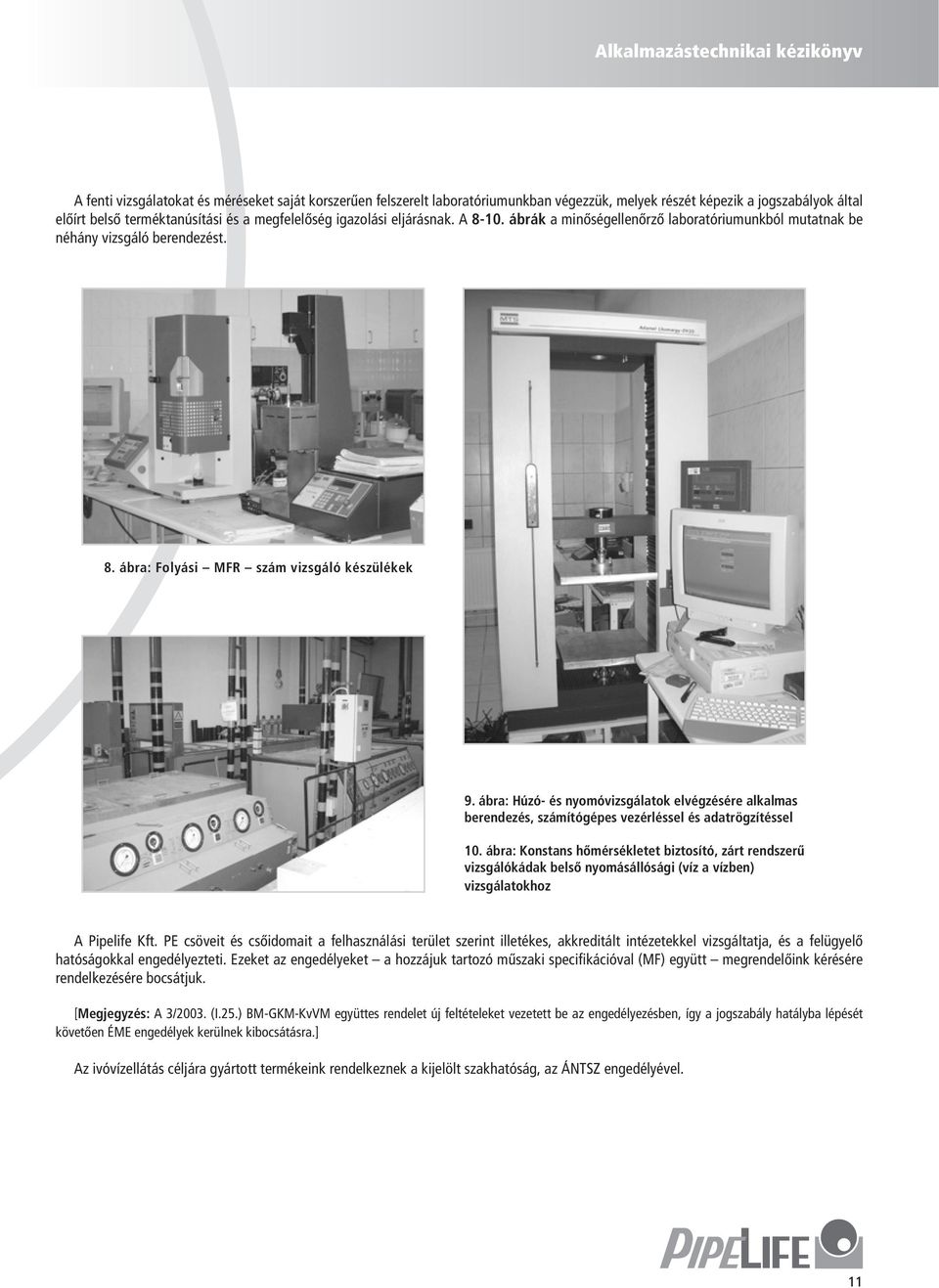

11 Alkalmazástechnikai kéziköny A fenti izsgálatokat és méréseket saját korszerűen felszerelt laboratóriumunkban égezzük, melyek részét képezik a jogszabályok által előírt belső terméktanúsítási és a megfelelőség igazolási eljárásnak. A ábrák a minőségellenőrző laboratóriumunkból mutatnak be néhány izsgáló berendezést. 8. ábra: Folyási MFR szám izsgáló készülékek 9. ábra: Húzó- és nyomóizsgálatok elégzésére alkalmas berendezés, számítógépes ezérléssel és adatrögzítéssel 10. ábra: Konstans hőmérsékletet biztosító, zárt rendszerű izsgálókádak belső nyomásállósági (íz a ízben) izsgálatokhoz A Pipelife Kft. PE csöeit és csőidomait a felhasználási terület szerint illetékes, akkreditált intézetekkel izsgáltatja, és a felügyelő hatóságokkal engedélyezteti. Ezeket az engedélyeket a hozzájuk tartozó műszaki specifikációal (MF) együtt megrendelőink kérésére rendelkezésére bocsátjuk. [Megjegyzés: A 3/2003. (I.25.) BM-GKM-KVM együttes rendelet új feltételeket ezetett be az engedélyezésben, így a jogszabály hatályba lépését köetően ÉME engedélyek kerülnek kibocsátásra.] Az ióízellátás céljára gyártott termékeink rendelkeznek a kijelölt szakhatóság, az ÁNTSZ engedélyéel. 11

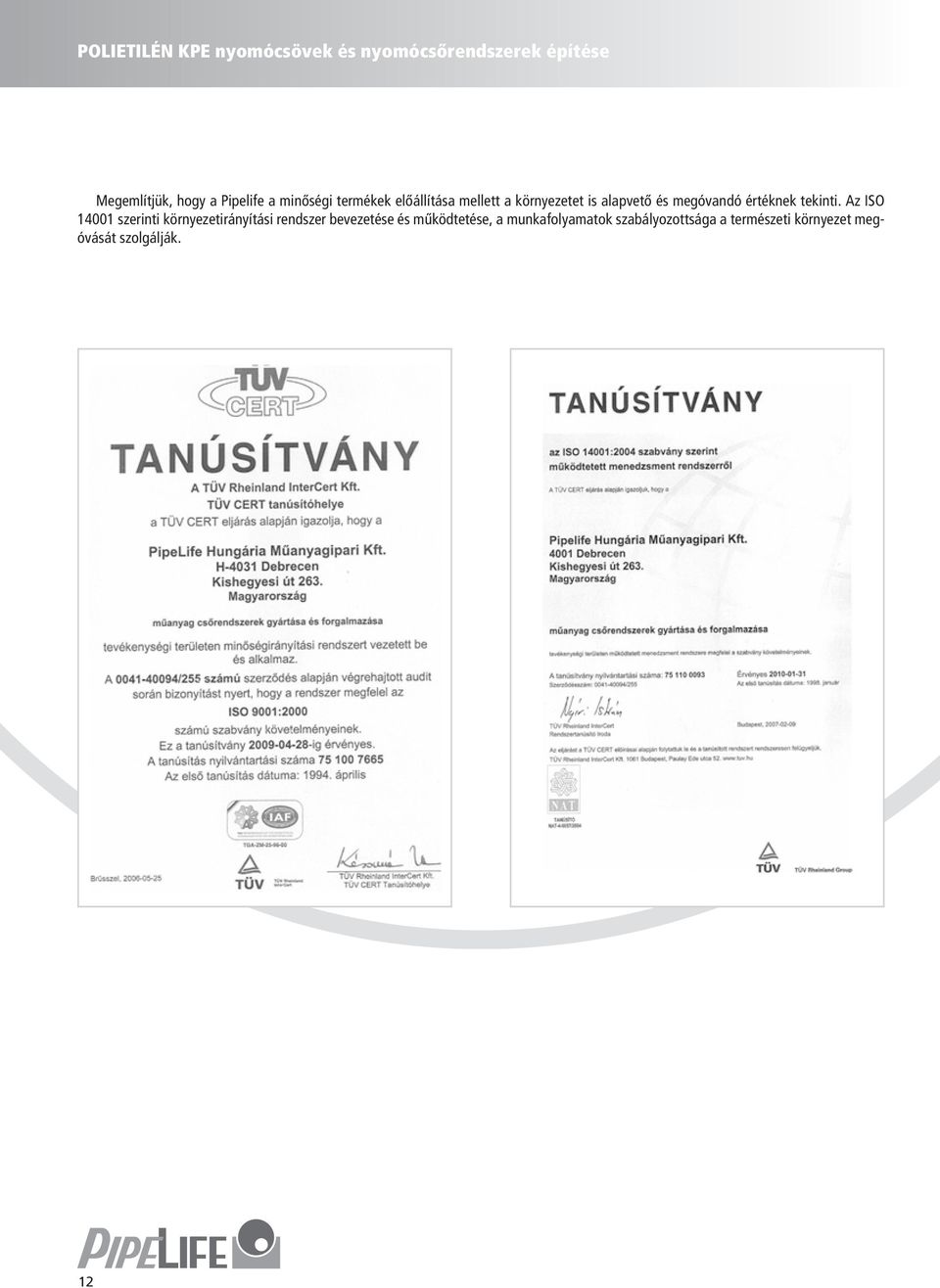

12 POLIETILÉN KPE nyomócsöek és nyomócsõrendszerek építése Megemlítjük, hogy a Pipelife a minőségi termékek előállítása mellett a környezetet is alapető és megóandó értéknek tekinti. Az ISO szerinti környezetirányítási rendszer beezetése és működtetése, a munkafolyamatok szabályozottsága a természeti környezet megóását szolgálják. 12

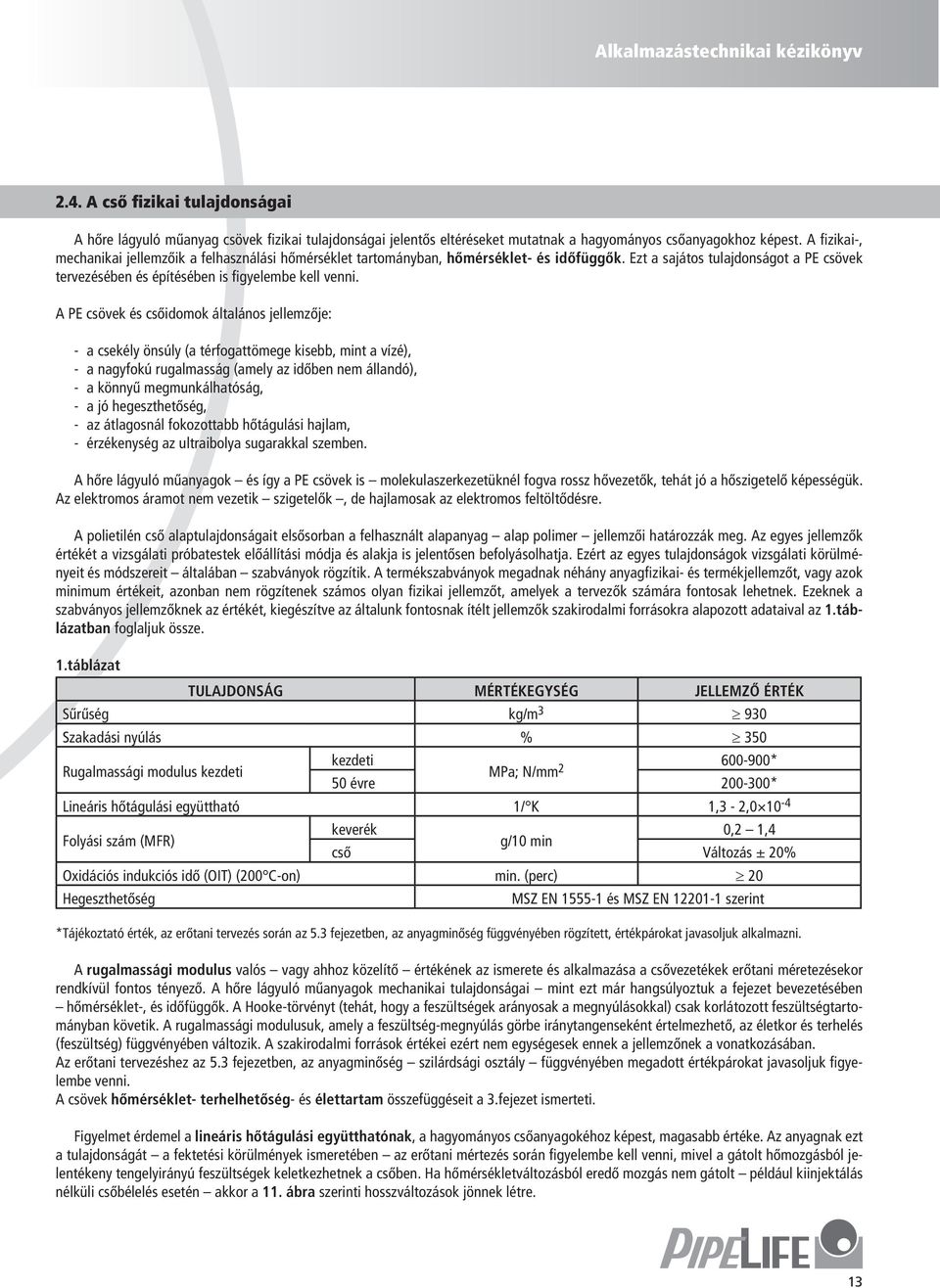

13 Alkalmazástechnikai kéziköny 2.4. A cső fizikai tulajdonságai A hőre lágyuló műanyag csöek fizikai tulajdonságai jelentős eltéréseket mutatnak a hagyományos csőanyagokhoz képest. A fizikai-, mechanikai jellemzőik a felhasználási hőmérséklet tartományban, hőmérséklet- és időfüggők. Ezt a sajátos tulajdonságot a PE csöek terezésében és építésében is figyelembe kell enni. A PE csöek és csőidomok általános jellemzője: - a csekély önsúly (a térfogattömege kisebb, mint a ízé), - a nagyfokú rugalmasság (amely az időben nem állandó), - a könnyű megmunkálhatóság, - a jó hegeszthetőség, - az átlagosnál fokozottabb hőtágulási hajlam, - érzékenység az ultraibolya sugarakkal szemben. A hőre lágyuló műanyagok és így a PE csöek is molekulaszerkezetüknél foga rossz hőezetők, tehát jó a hőszigetelő képességük. Az elektromos áramot nem ezetik szigetelők, de hajlamosak az elektromos feltöltődésre. A polietilén cső alaptulajdonságait elsősorban a felhasznált alapanyag alap polimer jellemzői határozzák meg. Az egyes jellemzők értékét a izsgálati próbatestek előállítási módja és alakja is jelentősen befolyásolhatja. Ezért az egyes tulajdonságok izsgálati körülményeit és módszereit általában szabányok rögzítik. A termékszabányok megadnak néhány anyagfizikai- és termékjellemzőt, agy azok minimum értékeit, azonban nem rögzítenek számos olyan fizikai jellemzőt, amelyek a terezők számára fontosak lehetnek. Ezeknek a szabányos jellemzőknek az értékét, kiegészíte az általunk fontosnak ítélt jellemzők szakirodalmi forrásokra alapozott adataial az 1.táblázatban foglaljuk össze. 1.táblázat TULAJDONSÁG MÉRTÉKEGYSÉG JELLEMZŐ ÉRTÉK Sűrűség kg/m Szakadási nyúlás % 350 kezdeti Rugalmassági modulus kezdeti MPa; N/mm * 50 ére * Lineáris hőtágulási együttható 1/ K 1,3-2, Folyási szám (MFR) keerék 0,2 1,4 g/10 min cső Változás ± 20% Oxidációs indukciós idő (OIT) (200 C-on) min. (perc) 20 Hegeszthetőség MSZ EN és MSZ EN szerint *Tájékoztató érték, az erőtani terezés során az 5.3 fejezetben, az anyagminőség függényében rögzített, értékpárokat jaasoljuk alkalmazni. A rugalmassági modulus alós agy ahhoz közelítő értékének az ismerete és alkalmazása a csőezetékek erőtani méretezésekor rendkíül fontos tényező. A hőre lágyuló műanyagok mechanikai tulajdonságai mint ezt már hangsúlyoztuk a fejezet beezetésében hőmérséklet-, és időfüggők. A Hooke-törényt (tehát, hogy a feszültségek arányosak a megnyúlásokkal) csak korlátozott feszültségtartományban köetik. A rugalmassági modulusuk, amely a feszültség-megnyúlás görbe iránytangenseként értelmezhető, az életkor és terhelés (feszültség) függényében áltozik. A szakirodalmi források értékei ezért nem egységesek ennek a jellemzőnek a onatkozásában. Az erőtani terezéshez az 5.3 fejezetben, az anyagminőség szilárdsági osztály függényében megadott értékpárokat jaasoljuk figyelembe enni. A csöek hőmérséklet- terhelhetőség- és élettartam összefüggéseit a 3.fejezet ismerteti. Figyelmet érdemel a lineáris hőtágulási együtthatónak, a hagyományos csőanyagokéhoz képest, magasabb értéke. Az anyagnak ezt a tulajdonságát a fektetési körülmények ismeretében az erőtani mértezés során figyelembe kell enni, miel a gátolt hőmozgásból jelentékeny tengelyirányú feszültségek keletkezhetnek a csőben. Ha hőmérsékletáltozásból eredő mozgás nem gátolt például kiinjektálás nélküli csőbélelés esetén akkor a 11. ábra szerinti hosszáltozások jönnek létre. 13

14 POLIETILÉN KPE nyomócsöek és nyomócsõrendszerek építése 11. ábra: PE csőezeték hosszáltozása a hőmérséklet különbség függényében. Példa: t = 60 C hőmérséklet különbség 0 C fektetési hőmérséklet és 60 C közeghőmérséklet 10 m hosszon 120 mm hosszáltozást szened. [Megjegyzés: Az ábrában a lineáris hőtágulási együttható 2x10-4 (1/ C-ban)] A folyási szám (MFR) a hőre lágyuló műanyagok elsősorban a PE és PP anyagok fontos mutatószáma, amellyel az anyag iszkozitási tulajdonsága jellemezhető. A szabányos, 190 C-on történő mérés mutatószáma az MFR-szám jó alapot képez például különböző alapanyagból készült csöek és csőidomok hegesztési kompatibilitásának izsgálatához, mintegy kiegészítő információként a próbahegesztéshez. A hőre lágyuló műanyagokat tartós ultraibolya sugárzásnak nem célszerű kitenni. Ez fokozattan érényes a sárga színű csöekre. A fekete színű PE csöek a színezőként használt korom stabilizáló hatása miatt keésbe eszélyeztettek ebből a szempontból. Tartós szabadtéri tárolás esetén takarással jaasoljuk megédeni a csöeket a közetlen napénytől. A csöek anyagának maradék stabilizátor tartalmára és ezzel az öregedésére a molekulaszerkezet stabilitására ad tájékoztatást az oxidációs indukciós idő (OIT), amely jellemzőnek a izsgálatát az új EN szabányok is kötelezőé teszik. 12.ábra: Oxidációs indukciós idő (OIT) mérési görbéi PE-fitting és PE csőizsgálatáról. A ízszintes tengelyen az idő percben Laboratóriumunkban minden beérkező alapanyag- és csőgyártási tételre OIT meghatározást égzünk a felhasznált alapanyagok és a késztermékeink minősítésére. Tájékoztató jelleggel a 12. ábrán bemutatunk néhány jellemző OIT-görbét. Az 1.táblázatban feltüntetett, szabány által megkíánt 20 perc értéket a Pipelife gyáraiból kikerülő termékek jellemzői többszörösen is meghaladják. 14

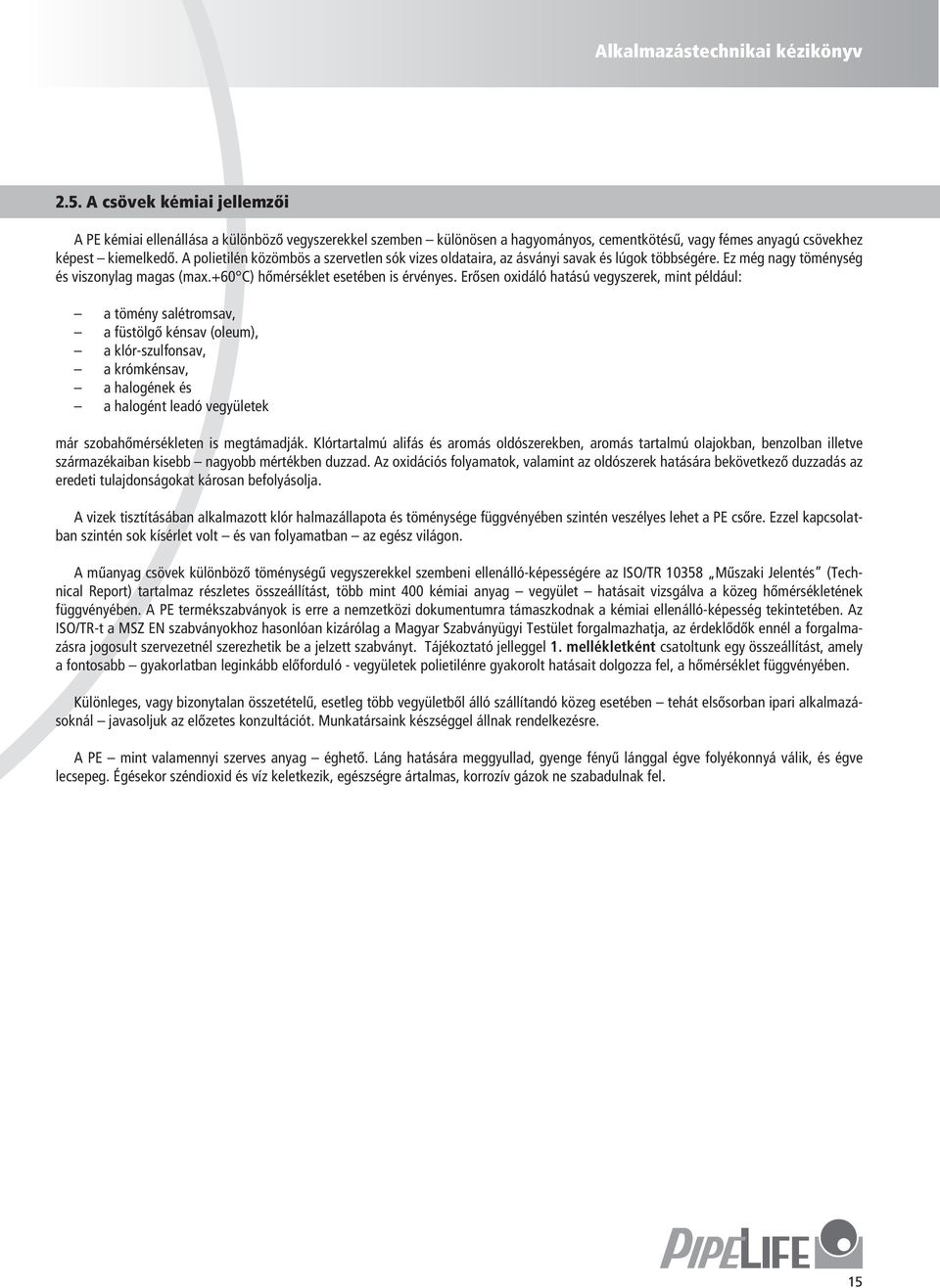

15 Alkalmazástechnikai kéziköny 2.5. A csöek kémiai jellemzői A PE kémiai ellenállása a különböző egyszerekkel szemben különösen a hagyományos, cementkötésű, agy fémes anyagú csöekhez képest kiemelkedő. A polietilén közömbös a szeretlen sók izes oldataira, az ásányi saak és lúgok többségére. Ez még nagy töménység és iszonylag magas (max.+60 C) hőmérséklet esetében is érényes. Erősen oxidáló hatású egyszerek, mint például: a tömény salétromsa, a füstölgő kénsa (oleum), a klór-szulfonsa, a krómkénsa, a halogének és a halogént leadó együletek már szobahőmérsékleten is megtámadják. Klórtartalmú alifás és aromás oldószerekben, aromás tartalmú olajokban, benzolban illete származékaiban kisebb nagyobb mértékben duzzad. Az oxidációs folyamatok, alamint az oldószerek hatására beköetkező duzzadás az eredeti tulajdonságokat károsan befolyásolja. A izek tisztításában alkalmazott klór halmazállapota és töménysége függényében szintén eszélyes lehet a PE csőre. Ezzel kapcsolatban szintén sok kísérlet olt és an folyamatban az egész ilágon. A műanyag csöek különböző töménységű egyszerekkel szembeni ellenálló-képességére az ISO/ Műszaki Jelentés (Technical Report) tartalmaz részletes összeállítást, több mint 400 kémiai anyag egyület hatásait izsgála a közeg hőmérsékletének függényében. A PE termékszabányok is erre a nemzetközi dokumentumra támaszkodnak a kémiai ellenálló-képesség tekintetében. Az ISO/-t a MSZ EN szabányokhoz hasonlóan kizárólag a Magyar Szabányügyi Testület forgalmazhatja, az érdeklődők ennél a forgalmazásra jogosult szerezetnél szerezhetik be a jelzett szabányt. Tájékoztató jelleggel 1. mellékletként csatoltunk egy összeállítást, amely a fontosabb gyakorlatban leginkább előforduló - együletek polietilénre gyakorolt hatásait dolgozza fel, a hőmérséklet függényében. Különleges, agy bizonytalan összetételű, esetleg több együletből álló szállítandó közeg esetében tehát elsősorban ipari alkalmazásoknál jaasoljuk az előzetes konzultációt. Munkatársaink készséggel állnak rendelkezésre. A PE mint alamennyi szeres anyag éghető. Láng hatására meggyullad, gyenge fényű lánggal ége folyékonnyá álik, és ége lecsepeg. Égésekor széndioxid és íz keletkezik, egészségre ártalmas, korrozí gázok ne szabadulnak fel. 15

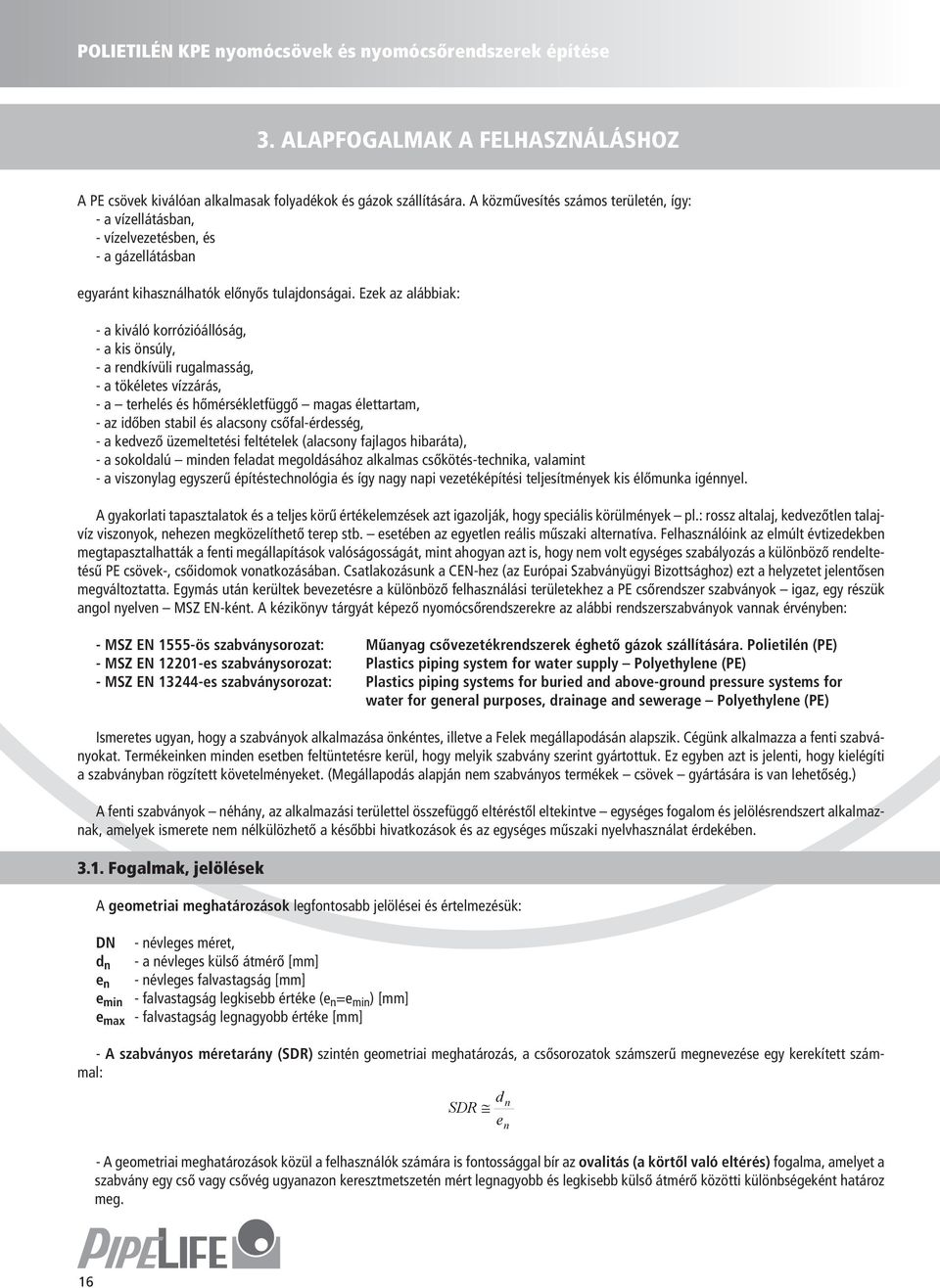

16 POLIETILÉN KPE nyomócsöek és nyomócsõrendszerek építése 3. ALAPFOGALMAK A FELHASZNÁLÁSHOZ A PE csöek kiálóan alkalmasak folyadékok és gázok szállítására. A közműesítés számos területén, így: - a ízellátásban, - ízelezetésben, és - a gázellátásban egyaránt kihasználhatók előnyős tulajdonságai. Ezek az alábbiak: - a kiáló korrózióállóság, - a kis önsúly, - a rendkíüli rugalmasság, - a tökéletes ízzárás, - a terhelés és hőmérsékletfüggő magas élettartam, - az időben stabil és alacsony csőfal-érdesség, - a kedező üzemeltetési feltételek (alacsony fajlagos hibaráta), - a sokoldalú minden feladat megoldásához alkalmas csőkötés-technika, alamint - a iszonylag egyszerű építéstechnológia és így nagy napi ezetéképítési teljesítmények kis élőmunka igénnyel. A gyakorlati tapasztalatok és a teljes körű értékelemzések azt igazolják, hogy speciális körülmények pl.: rossz altalaj, kedezőtlen talajíz iszonyok, nehezen megközelíthető terep stb. esetében az egyetlen reális műszaki alternatía. Felhasználóink az elmúlt étizedekben megtapasztalhatták a fenti megállapítások alóságosságát, mint ahogyan azt is, hogy nem olt egységes szabályozás a különböző rendeltetésű PE csöek-, csőidomok onatkozásában. Csatlakozásunk a CEN-hez (az Európai Szabányügyi Bizottsághoz) ezt a helyzetet jelentősen megáltoztatta. Egymás után kerültek beezetésre a különböző felhasználási területekhez a PE csőrendszer szabányok igaz, egy részük angol nyelen MSZ EN-ként. A kéziköny tárgyát képező nyomócsőrendszerekre az alábbi rendszerszabányok annak érényben: - MSZ EN 1555-ös szabánysorozat: Műanyag csőezetékrendszerek éghető gázok szállítására. Polietilén (PE) - MSZ EN es szabánysorozat: Plastics piping system for water supply Polyethylene (PE) - MSZ EN es szabánysorozat: Plastics piping systems for buried and aboe-ground pressure systems for water for general purposes, drainage and sewerage Polyethylene (PE) Ismeretes ugyan, hogy a szabányok alkalmazása önkéntes, illete a Felek megállapodásán alapszik. Cégünk alkalmazza a fenti szabányokat. Termékeinken minden esetben feltüntetésre kerül, hogy melyik szabány szerint gyártottuk. Ez egyben azt is jelenti, hogy kielégíti a szabányban rögzített köetelményeket. (Megállapodás alapján nem szabányos termékek csöek gyártására is an lehetőség.) A fenti szabányok néhány, az alkalmazási területtel összefüggő eltéréstől eltekinte egységes fogalom és jelölésrendszert alkalmaznak, amelyek ismerete nem nélkülözhető a későbbi hiatkozások és az egységes műszaki nyelhasználat érdekében Fogalmak, jelölések A geometriai meghatározások legfontosabb jelölései és értelmezésük: DN - néleges méret, d n - a néleges külső átmérő [mm] e n - néleges falastagság [mm] e min - falastagság legkisebb értéke (e n =e min ) [mm] e max - falastagság legnagyobb értéke [mm] - A szabányos méretarány (SDR) szintén geometriai meghatározás, a csősorozatok számszerű megneezése egy kerekített számmal: d SDR e - A geometriai meghatározások közül a felhasználók számára is fontossággal bír az oalitás (a körtől aló eltérés) fogalma, amelyet a szabány egy cső agy csőég ugyanazon keresztmetszetén mért legnagyobb és legkisebb külső átmérő közötti különbségeként határoz meg. n n 16

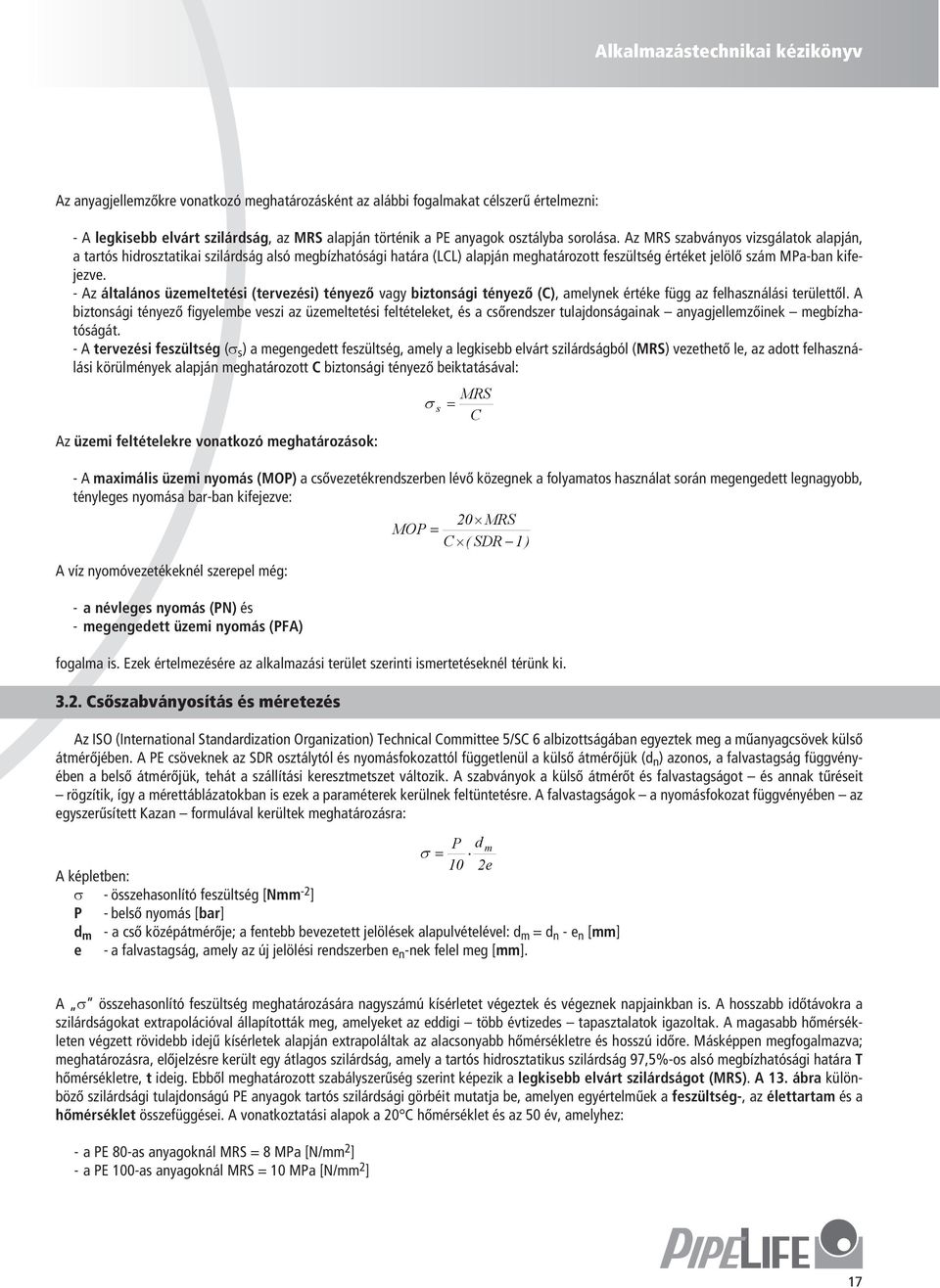

17 Alkalmazástechnikai kéziköny Az anyagjellemzőkre onatkozó meghatározásként az alábbi fogalmakat célszerű értelmezni: - A legkisebb elárt szilárdság, az MRS alapján történik a PE anyagok osztályba sorolása. Az MRS szabányos izsgálatok alapján, a tartós hidrosztatikai szilárdság alsó megbízhatósági határa (LCL) alapján meghatározott feszültség értéket jelölő szám MPa-ban kifejeze. - Az általános üzemeltetési (terezési) tényező agy biztonsági tényező (C), amelynek értéke függ az felhasználási területtől. A biztonsági tényező figyelembe eszi az üzemeltetési feltételeket, és a csőrendszer tulajdonságainak anyagjellemzőinek megbízhatóságát. - A terezési feszültség (σ s ) a megengedett feszültség, amely a legkisebb elárt szilárdságból (MRS) ezethető le, az adott felhasználási körülmények alapján meghatározott C biztonsági tényező beiktatásáal: Az üzemi feltételekre onatkozó meghatározások: - A maximális üzemi nyomás (MOP) a csőezetékrendszerben léő közegnek a folyamatos használat során megengedett legnagyobb, tényleges nyomása bar-ban kifejeze: A íz nyomóezetékeknél szerepel még: - a néleges nyomás (PN) és - megengedett üzemi nyomás (PFA) fogalma is. Ezek értelmezésére az alkalmazási terület szerinti ismertetéseknél térünk ki Csőszabányosítás és méretezés MRS σ s = C 20 MRS MOP = C ( SDR 1) Az ISO (International Standardization Organization) Technical Committee 5/SC 6 albizottságában egyeztek meg a műanyagcsöek külső átmérőjében. A PE csöeknek az SDR osztálytól és nyomásfokozattól függetlenül a külső átmérőjük (d n ) azonos, a falastagság függényében a belső átmérőjük, tehát a szállítási keresztmetszet áltozik. A szabányok a külső átmérőt és falastagságot és annak tűréseit rögzítik, így a mérettáblázatokban is ezek a paraméterek kerülnek feltüntetésre. A falastagságok a nyomásfokozat függényében az egyszerűsített Kazan formuláal kerültek meghatározásra: d m 2e A képletben: σ - összehasonlító feszültség [Nmm -2 ] P - belső nyomás [bar] d m - a cső középátmérője; a fentebb beezetett jelölések alapulételéel: d m = d n - e n [mm] e - a falastagság, amely az új jelölési rendszerben e n -nek felel meg [mm]. σ = P 10 A σ összehasonlító feszültség meghatározására nagyszámú kísérletet égeztek és égeznek napjainkban is. A hosszabb időtáokra a szilárdságokat extrapolációal állapították meg, amelyeket az eddigi több étizedes tapasztalatok igazoltak. A magasabb hőmérsékleten égzett röidebb idejű kísérletek alapján extrapoláltak az alacsonyabb hőmérsékletre és hosszú időre. Másképpen megfogalmaza; meghatározásra, előjelzésre került egy átlagos szilárdság, amely a tartós hidrosztatikus szilárdság 97,5%-os alsó megbízhatósági határa T hőmérsékletre, t ideig. Ebből meghatározott szabályszerűség szerint képezik a legkisebb elárt szilárdságot (MRS). A 13. ábra különböző szilárdsági tulajdonságú PE anyagok tartós szilárdsági görbéit mutatja be, amelyen egyértelműek a feszültség-, az élettartam és a hőmérséklet összefüggései. A onatkoztatási alapok a 20 C hőmérséklet és az 50 é, amelyhez: - a PE 80-as anyagoknál MRS = 8 MPa [N/mm 2 ] - a PE 100-as anyagoknál MRS = 10 MPa [N/mm 2 ] 17

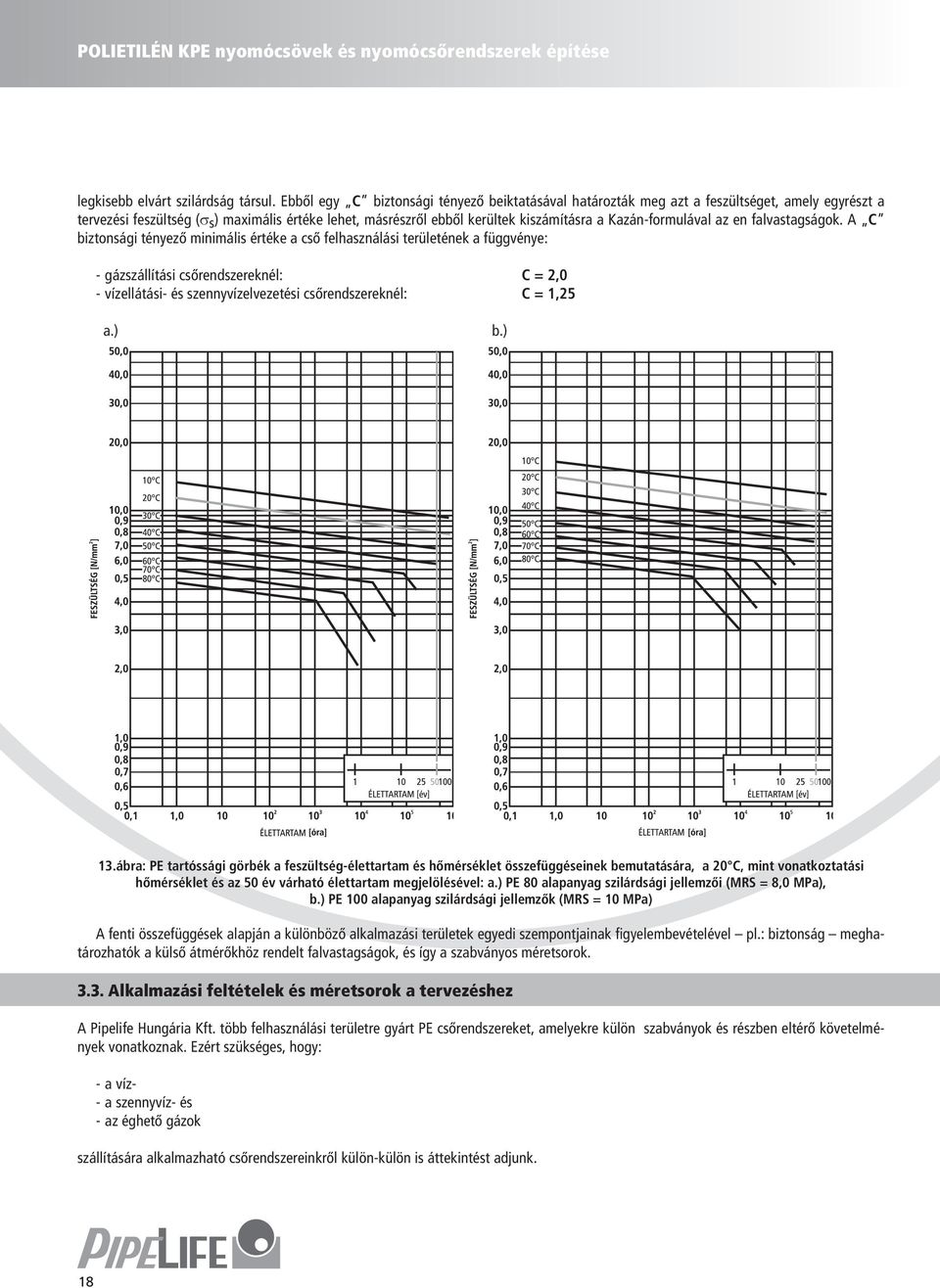

18 POLIETILÉN KPE nyomócsöek és nyomócsõrendszerek építése legkisebb elárt szilárdság társul. Ebből egy C biztonsági tényező beiktatásáal határozták meg azt a feszültséget, amely egyrészt a terezési feszültség (σ s ) maximális értéke lehet, másrészről ebből kerültek kiszámításra a Kazán-formuláal az en falastagságok. A C biztonsági tényező minimális értéke a cső felhasználási területének a függénye: - gázszállítási csőrendszereknél: C = 2,0 - ízellátási- és szennyízelezetési csőrendszereknél: C = 1,25 a.) b.) 13.ábra: PE tartóssági görbék a feszültség-élettartam és hőmérséklet összefüggéseinek bemutatására, a 20 C, mint onatkoztatási hőmérséklet és az 50 é árható élettartam megjelöléséel: a.) PE 80 alapanyag szilárdsági jellemzői (MRS = 8,0 MPa), b.) PE 100 alapanyag szilárdsági jellemzõk (MRS = 10 MPa) A fenti összefüggések alapján a különböző alkalmazási területek egyedi szempontjainak figyelembeételéel pl.: biztonság meghatározhatók a külső átmérőkhöz rendelt falastagságok, és így a szabányos méretsorok Alkalmazási feltételek és méretsorok a terezéshez A Pipelife Hungária Kft. több felhasználási területre gyárt PE csőrendszereket, amelyekre külön szabányok és részben eltérő köetelmények onatkoznak. Ezért szükséges, hogy: - a íz- - a szennyíz- és - az éghető gázok szállítására alkalmazható csőrendszereinkről külön-külön is áttekintést adjunk. 18

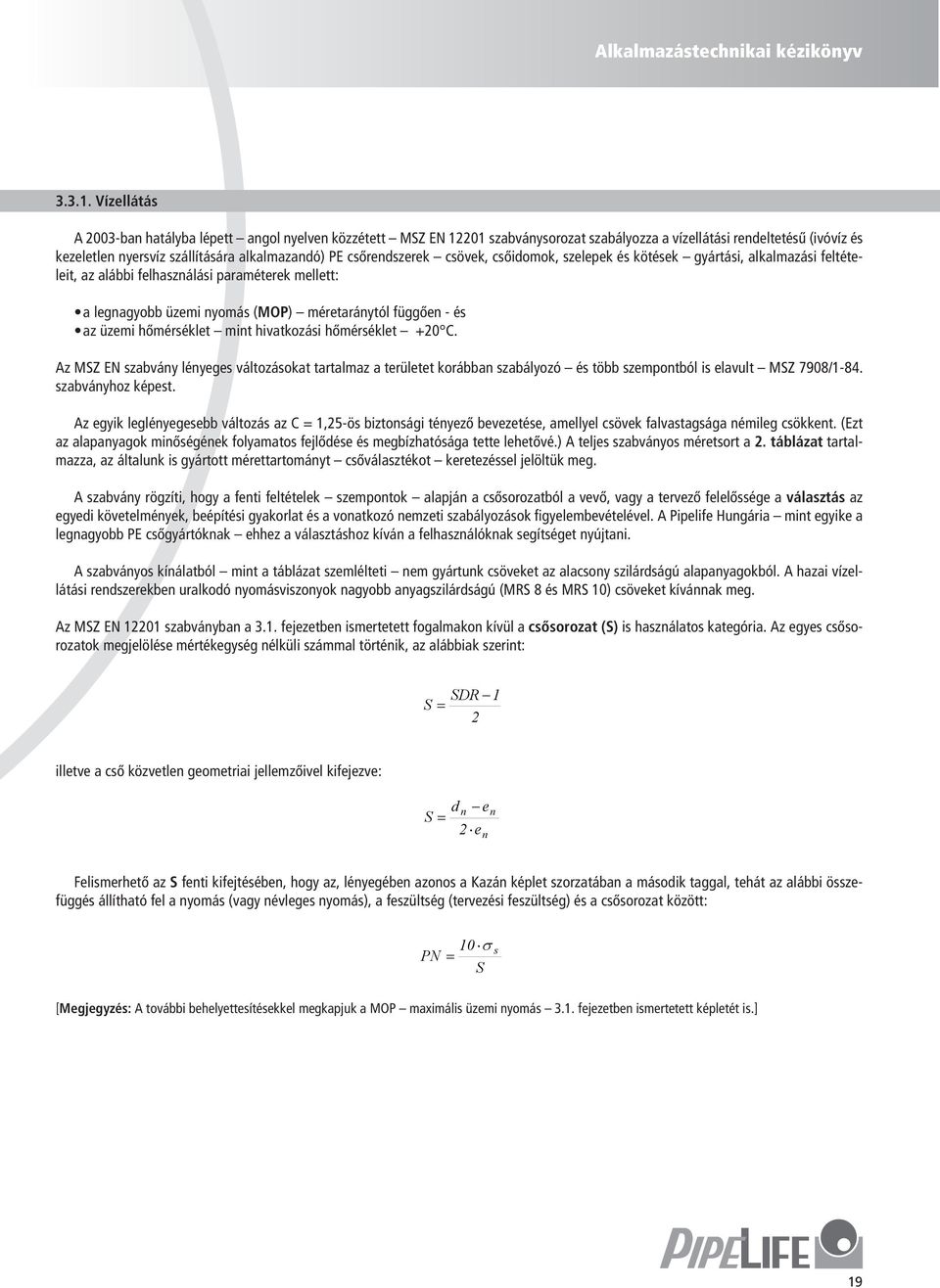

19 Alkalmazástechnikai kéziköny Vízellátás A 2003-ban hatályba lépett angol nyelen közzétett MSZ EN szabánysorozat szabályozza a ízellátási rendeltetésű (ióíz és kezeletlen nyersíz szállítására alkalmazandó) PE csőrendszerek csöek, csőidomok, szelepek és kötések gyártási, alkalmazási feltételeit, az alábbi felhasználási paraméterek mellett: a legnagyobb üzemi nyomás (MOP) méretaránytól függően - és az üzemi hőmérséklet mint hiatkozási hőmérséklet +20 C. Az MSZ EN szabány lényeges áltozásokat tartalmaz a területet korábban szabályozó és több szempontból is elault MSZ 7908/1-84. szabányhoz képest. Az egyik leglényegesebb áltozás az C = 1,25-ös biztonsági tényező beezetése, amellyel csöek falastagsága némileg csökkent. (Ezt az alapanyagok minőségének folyamatos fejlődése és megbízhatósága tette lehetőé.) A teljes szabányos méretsort a 2. táblázat tartalmazza, az általunk is gyártott mérettartományt csőálasztékot keretezéssel jelöltük meg. A szabány rögzíti, hogy a fenti feltételek szempontok alapján a csősorozatból a eő, agy a terező felelőssége a álasztás az egyedi köetelmények, beépítési gyakorlat és a onatkozó nemzeti szabályozások figyelembeételéel. A Pipelife Hungária mint egyike a legnagyobb PE csőgyártóknak ehhez a álasztáshoz kíán a felhasználóknak segítséget nyújtani. A szabányos kínálatból mint a táblázat szemlélteti nem gyártunk csöeket az alacsony szilárdságú alapanyagokból. A hazai ízellátási rendszerekben uralkodó nyomásiszonyok nagyobb anyagszilárdságú (MRS 8 és MRS 10) csöeket kíánnak meg. Az MSZ EN szabányban a 3.1. fejezetben ismertetett fogalmakon kíül a csősorozat (S) is használatos kategória. Az egyes csősorozatok megjelölése mértékegység nélküli számmal történik, az alábbiak szerint: SDR 1 S = 2 illete a cső közetlen geometriai jellemzőiel kifejeze: d n e S = 2 e n n Felismerhető az S fenti kifejtésében, hogy az, lényegében azonos a Kazán képlet szorzatában a második taggal, tehát az alábbi összefüggés állítható fel a nyomás (agy néleges nyomás), a feszültség (terezési feszültség) és a csősorozat között: 10 σ PN = s S [Megjegyzés: A toábbi behelyettesítésekkel megkapjuk a MOP maximális üzemi nyomás 3.1. fejezetben ismertetett képletét is.] 19
