1 Az alkatrésztervezés folyamata 1. (meghatározó a biztonság szempontjából) 1 / 15

2 Az alkatrésztervezés folyamata 2. 2 / 15

3 A szilárdsági számítás végeredménye az adott feladattól függően a szükséges méret, kialakítás, anyagjellemző, a megengedett terhelés vagy az elért biztonság. Méretezésnél az elsődleges cél adott feltételek - terhelés, anyag, elérendő biztonság, szabványok, stb. - mellett a szükséges méretek és a megfelelő geometriai kialakítás. Ellenőrzésnél adott kialakítás, anyag és terhelés esetén az elért biztonság, valamint a szükséges módosítások meghatározása. 3 / 15

4 Kialakítási irányelvek az erővezetés elvei Rövid és közvetlen erővezetés elve: ha a feladat egy merev, rugalmatlan szerkezet létrehozása -> előny: kis súly, minimális térfogat, kicsi igénybevett anyagzóna Feladattól függő megoldási módok egy gép alátámasztására húzó-nyomó igénybevétel előnyben részesítendő közvetlen erővezetés esetén 4 / 15

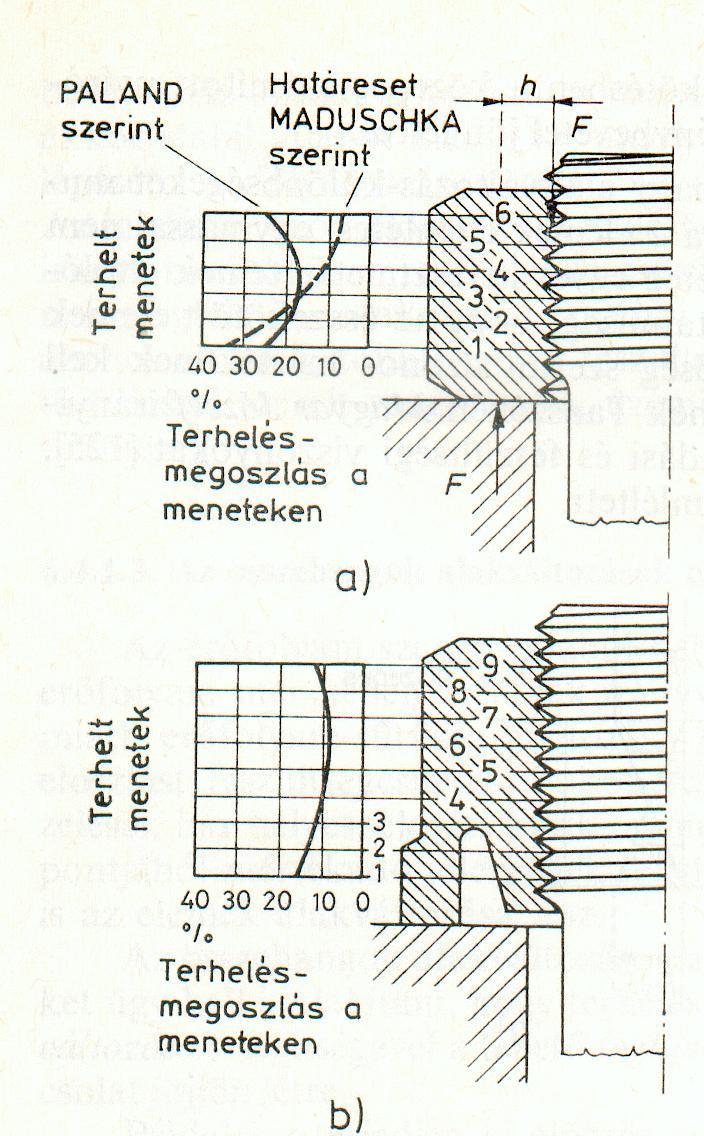

5 Kialakítási irányelvek az összehangolt alakváltozások elve a) egyirányú, b) ellenirányú ragasztott kötés az anya kialakításának hatása a terheléseloszlásra 5 / 15

6 Kialakítási irányelvek az összehangolt alakváltozások elve a) ellenirányú, b) egyirányú tengelykötés Összehangolt alakváltozás elve: kerülni kell a hirtelen erőfolyam irányváltozásokat, keresztmetszet változásokat 6 / 15

7 Kialakítási irányelvek az erőkiegyenlítés elve 7 / 15

8 Kialakítás irányelvek Feladatmegosztás azonos funkció esetén, pl. ékszíj Önsegítés elve pl. nyomástartó edény búvónyílás fedél 8 / 15

9 Kialakítás irányelvek Önmagukat erősítő szerkezeti megoldások 9 / 15

10 Kialakítás irányelvek Önmagukat védő megoldások rugók esetén 10 / 15

11 További kialakítási irányelvek Hőtágulás szempontjából helyes kialakítás Relaxáció szempontjából helyes konstrukció (magas hőmérsékleten a terhelés hatására bekövetkező kúszás) Korrózió szempontjából helyes kialakítás Gyártás és szerelés szempontjából helyes kialakítás Szabvány szempontjából helyes kialakítás Forma, megjelenés szempontjából helyes kialakítás 11 / 15

12 A formaadás szempontjai Konstrukciós tényezők (cél, funkció, szerkezeti struktúra) Előállítási gyártási tényezők (gyártás, szerelés, gazdaságosság) Értékesítési elosztási (csomagolás, szállítás, raktározás) Felhasználás (használat, ergonómia) Kivonás (újrahasznosítás, megsemmisítés) 12 / 15

13 A formaadás tervezési irányelvei 1. A rendeltetésszerűség elve: a forma fejezze ki a gép lényegét és funkcióját. A technikailag jobb megoldás általában formailag is szebb terméket eredményez 2. Minimális költségek elve: a műszaki érték nem lehet a termék egyetlen megítélési szempontja, ebből következik a 3. Minimális súly elve: a könnyűszerkezet nem feltétlenül olcsó szerkezet. A minimális költség az anyagtakarékos építési módból adódik. ->pl. önhordó szerkezet (a burkolat teherhordó elem is) 13 / 15

14 A formaadás tervezési irányelvei 4. Minimális térfogat elve: csökken a beépített anyag és a megmunkálási idő is. A gép részei úgy legyenek elhelyezve, hogy zárt egységes összbenyomást nyújtsanak. 5. A formaegyszerűség elve és az ehhez kapcsolódó felületekre, valamint díszítésekre vonatkozó szabályok kimondják, hogy a szép gép formája legyen határozott és egyszerű. Ezt nyugodt vonalvezetésű, a funkcióhoz illeszkedő, technológiailag jól megvalósítható felületkiképzés biztosítja. Fölösleges, a funkciótól idegen díszítéseket ne alkalmazzunk, a dísz legyen a szín és maga a forma. Nagy sík felületek, széleken nagy lekerekítéssel horpadtnak tűnnek- > enyhén domborított felületek alkalmazása (merevít is) 14 / 15

15 A formaadás tervezési irányelvei 6. A súlypontra vonatkozó szabály a rendeltetésszerűség elvével, a gép funkciójával függ össze és a stabilitás, a kiegyensúlyozottság és megbízhatóság hangsúlyozását várja el a szerkezeti felépítéstől és a formától. A helyhez kötött gépeknél a gép súlypontja legyen alátámasztva! 7. A formarokonság elve a részek és a gép egészének egymáshoz illeszkedő formaadásával az egységes megjelenést biztosítja, amit elősegít a 8. Csoportosításra vonatkozó szabály betartása is. Ez kimondja, hogy az ismétlődő, azonos funkciójú elemeket azonos formaképzés mellett áttekinthető csoportokba kell rendezni. 15 / 15

16 9. A részillesztésekre vonatkozó szabály szerint a funkcióból és a gyártástechnológiából adódó illesztéseket nem elrejteni, hanem megfelelő kiképzéssel a forma kiemelésére, a funkcionális tagozottság érzékeltetésére kell felhasználni. 10. A kezelhetőség követelménye nagy mértékben befolyásolja a gép szerkezeti felépítését, kialakítását, formáját és használati értékét. Kielégítése az ergonómia tudományának ismeretét és tudatos alkalmazását kívánja meg a tervezőtől. 16 / 15
