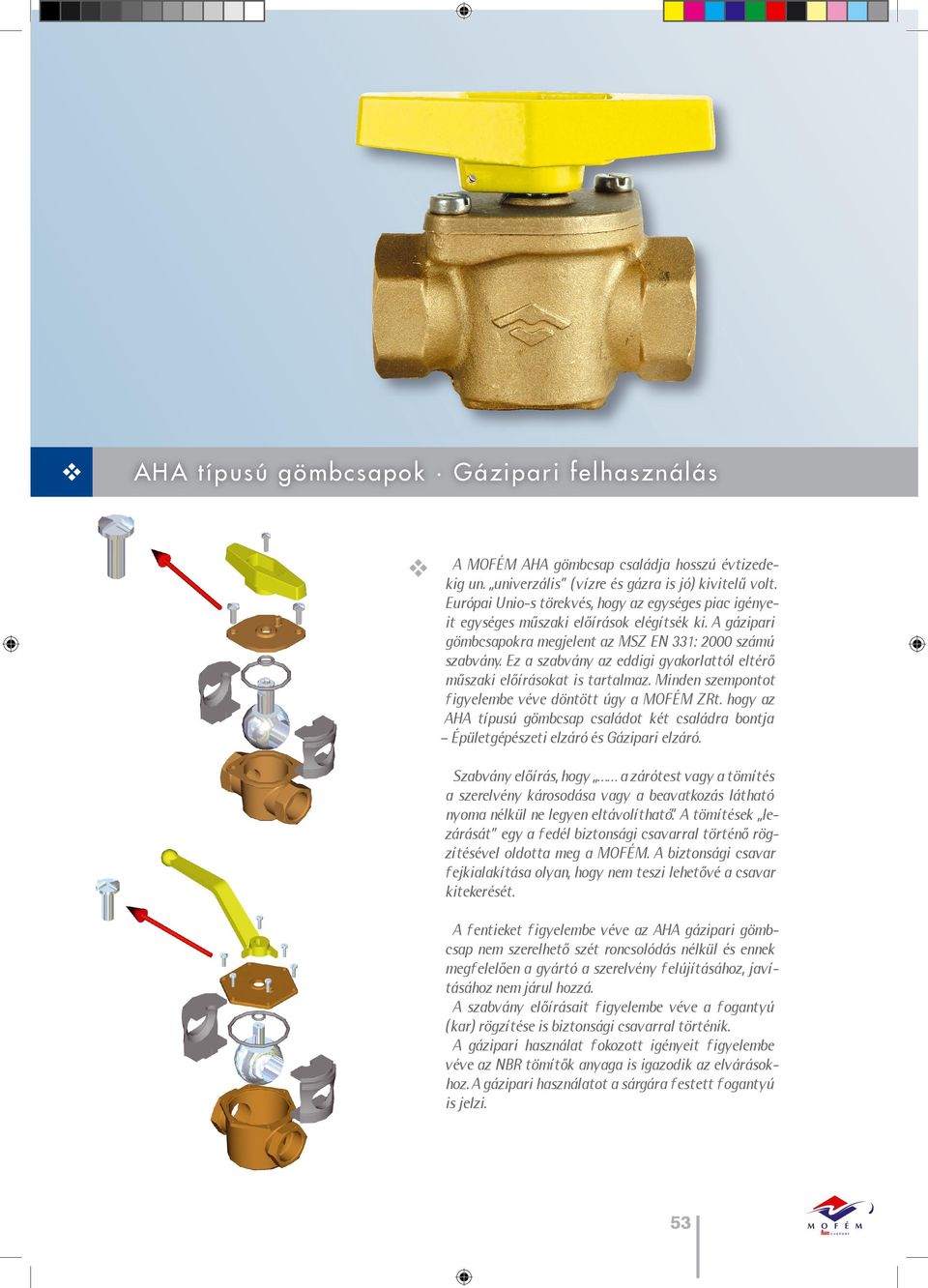

1 AHA típusú gömbcsa p ok G á z ip a ri f e l h a sz n á l á s A MOFÉM AHA gömbcsap családja hosszú évtizedekig un. univerzális (vízre és gázra is jó) kivitelű volt. Európai Unio-s törekvés, hogy az egységes piac igényeit egységes műszaki előírások elégítsék ki. A gázipari gömbcsapokra megjelent az MSZ EN 331: 2000 számú szabvány. Ez a szabvány az eddigi gyakorlattól eltérő műszaki előírásokat is tartalmaz. Minden szempontot figyelembe véve döntött úgy a MOFÉM ZRt. hogy az AHA típusú gömbcsap családot két családra bontja Épületgépészeti elzáró és Gázipari elzáró. Szabvány előírás, hogy a zárótest vagy a tömítés a szerelvény károsodása vagy a beavatkozás látható nyoma nélkül ne legyen eltávolítható. A tömítések lezárását egy a fedél biztonsági csavarral történő rögzítésével oldotta meg a MOFÉM. A biztonsági csavar fejkialakítása olyan, hogy nem teszi lehetővé a csavar kitekerését. A fentieket figyelembe véve az AHA gázipari gömbcsap nem szerelhető szét roncsolódás nélkül és ennek megfelelően a gyártó a szerelvény felújításához, javításához nem járul hozzá. A szabvány előírásait figyelembe véve a fogantyú (kar) rögzítése is biztonsági csavarral történik. A gázipari használat fokozott igényeit figyelembe véve az NBR tömítők anyaga is igazodik az elvárásokhoz. A gázipari használatot a sárgára festett fogantyú is jelzi. 53

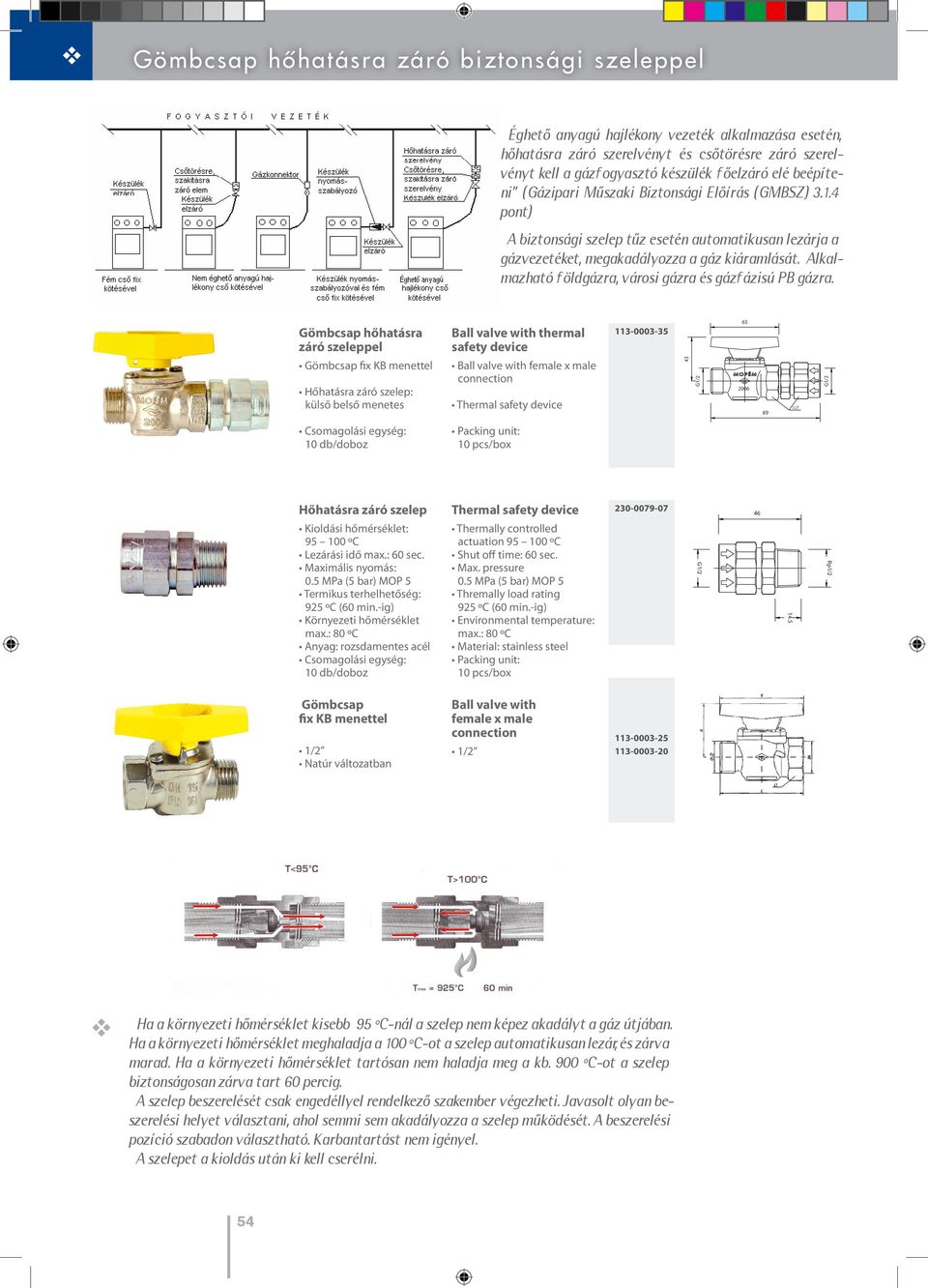

2 hőhatásra záró biztonsági szeleppel Éghető anyagú hajlékony vezeték alkalmazása esetén, hőhatásra záró szerelvényt és csőtörésre záró szerelvényt kell a gázfogyasztó készülék főelzáró elé beépíteni (Gázipari Műszaki Biztonsági Előírás (GMBSZ) pont) A biztonsági szelep tűz esetén automatikusan lezárja a gázvezetéket, megakadályozza a gáz kiáramlását. Alkalmazható földgázra, városi gázra és gázfázisú PB gázra. hőhatásra záró szeleppel fi menettel Hőhatásra záró szelep: külső belső menetes thermal safety device female male Thermal safety device G1/ Lt.27 G1/2 egység: 10 db/doboz : 10 Hőhatásra záró szelep Kioldási hőmérséklet: ºC Lezárási idő ma.: 60 sec. Maimális nyomás: 0.5 MPa (5 bar) MOP 5 Termikus terhelhetőség: 925 ºC (60 min.-ig) Környezeti hőmérséklet ma.: 80 ºC Anyag: rozsdamentes acél egység: 10 db/doboz Thermal safety device Thermally controlled actuation ºC Shut off time: 60 sec. Ma. pressure 0.5 MPa (5 bar) MOP 5 Thremally load rating 925 ºC (60 min.-ig) Environmental temperature: ma.: 80 ºC Material: stainless steel : G1/ Rp1/2 fi menettel 1/2 Natúr ban female male 1/ Ha a környezeti hőmérséklet kisebb 95 ºC-nál a szelep nem képez akadályt a gáz útjában. Ha a környezeti hőmérséklet meghaladja a 100 ºC-ot a szelep automatikusan lezár, és zárva marad. Ha a környezeti hőmérséklet tartósan nem haladja meg a kb. 900 ºC-ot a szelep biztonságosan zárva tart 60 percig. A szelep beszerelését csak engedéllyel rendelkező szakember végezheti. Javasolt olyan beszerelési helyet választani, ahol sei sem akadályozza a szelep működését. A beszerelési pozíció szabadon választható. Karbantartást nem igényel. A szelepet a kioldás után ki kell cserélni. 54

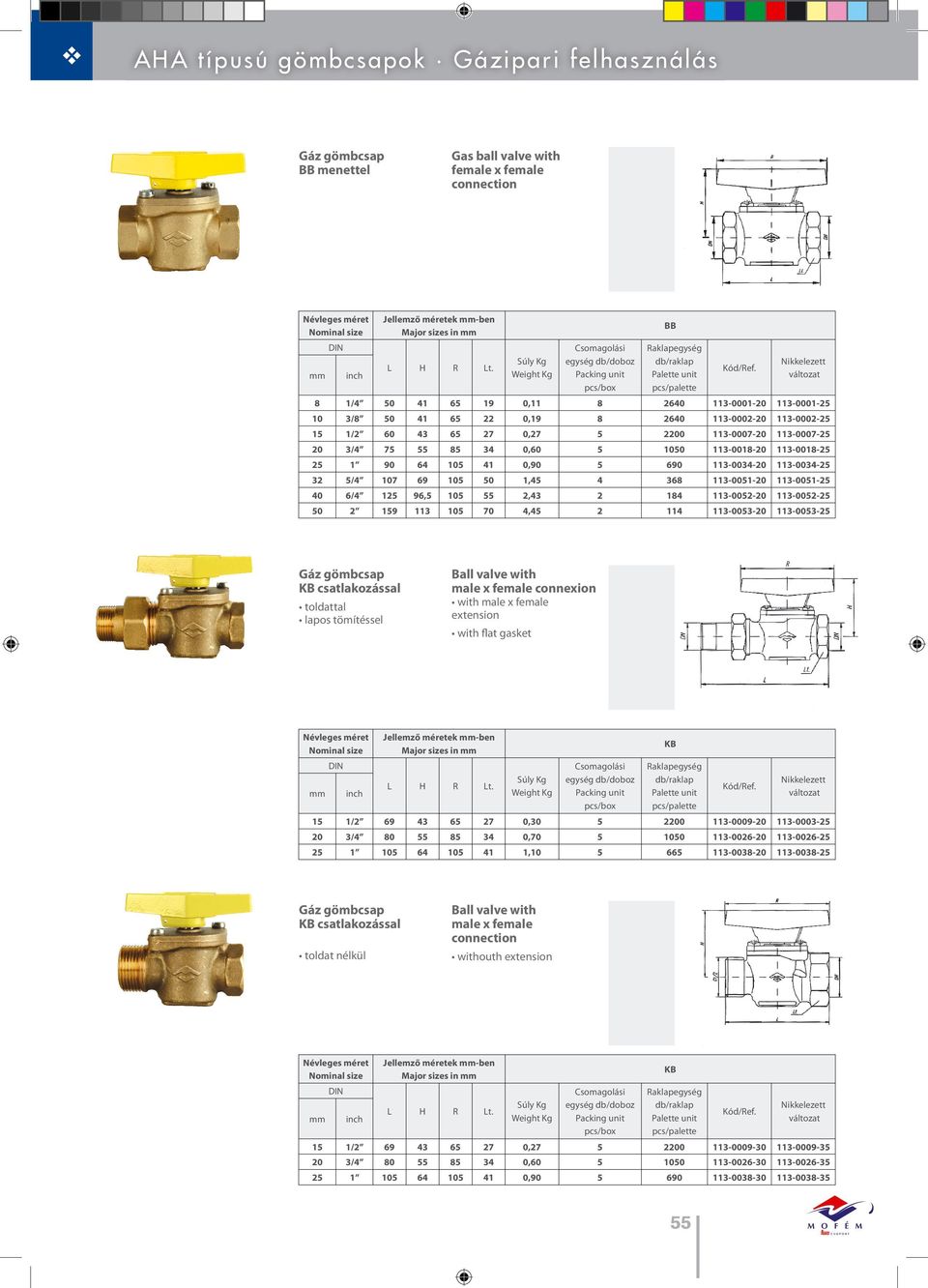

3 AHA típusú gömbcsapok Gázipari felhasználás Gáz gömbcsap BB menettel Gas ball valve with female female BB 8 1/ , / , / , / , , / , / , , , Gáz gömbcsap csatlakozással toldattal lapos tömítéssel male female conneion with male female etension with flat gasket 15 1/ , / , , Gáz gömbcsap csatlakozással toldat nélkül male female withouth etension 15 1/ , / , ,

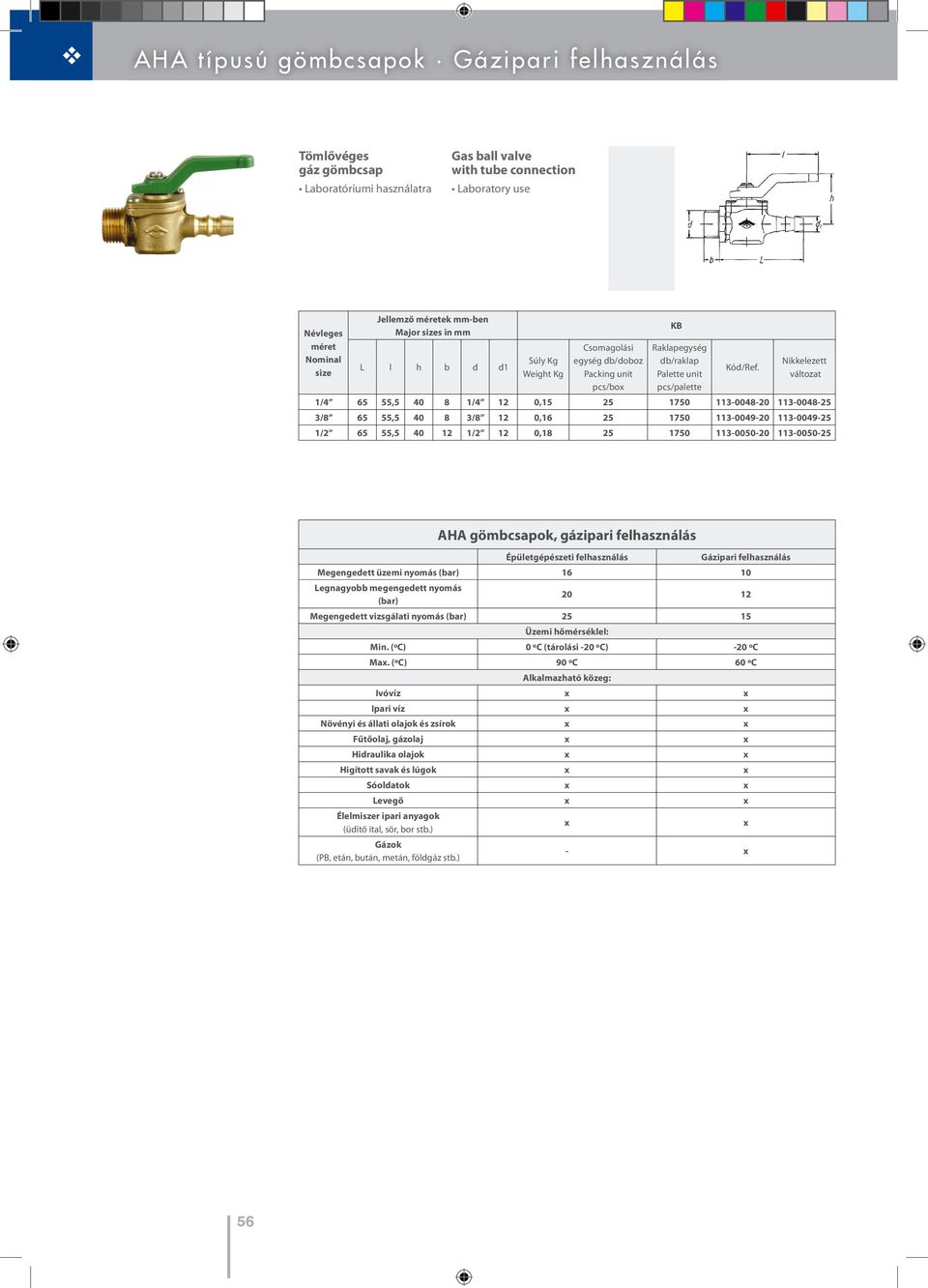

4 AHA típusú gömbcsapok Gázipari felhasználás Tömlővéges gáz gömbcsap Laboratóriumi használatra Gas ball valve with tube Laboratory use Névleges méret Nominal size L l h b d d1 1/ , /4 12 0, / , /8 12 0, / , /2 12 0, AHA gömbcsapok, gázipari felhasználás Épületgépészeti felhasználás Gázipari felhasználás Megengedett üzemi nyomás (bar) Legnagyobb megengedett nyomás (bar) Megengedett vizsgálati nyomás (bar) Üzemi hőmérséklel: Min. (ºC) 0 ºC (tárolási -20 ºC) -20 ºC Ma. (ºC) 90 ºC 60 ºC Alkalmazható közeg: Ivóvíz Ipari víz Növényi és állati olajok és zsírok Fűtőolaj, gázolaj Hidraulika olajok Higított savak és lúgok Sóoldatok Levegő Élelmiszer ipari anyagok (üdítő ital, sör, bor stb.) Gázok (PB, etán, bután, metán, földgáz stb.) - 56

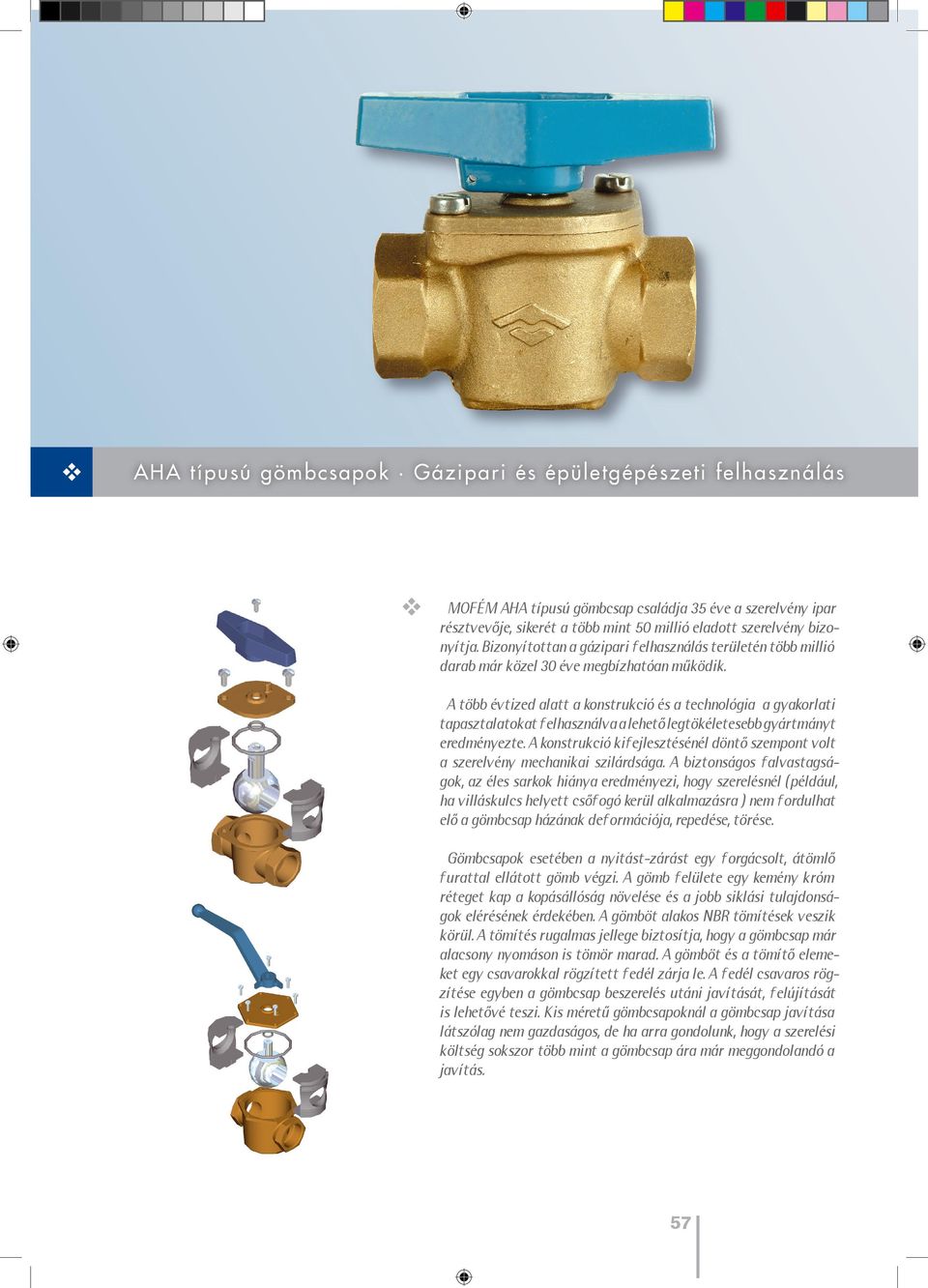

5 A H A t íp u s ú gö mb c s a p ok Gázi pari é s é püle tg é pés zeti felh asznál ás MOFÉM AHA típusú gömbcsap családja 35 éve a szerelvény ipar résztvevője, sikerét a több mint 50 millió eladott szerelvény bizonyítja. Bizonyítottan a gázipari felhasználás területén több millió darab már közel 30 éve megbízhatóan működik. A több évtized alatt a konstrukció és a technológia a gyakorlati tapasztalatokat felhasználva a lehető legtökéletesebb gyártmányt eredményezte. A konstrukció kifejlesztésénél döntő szempont volt a szerelvény mechanikai szilárdsága. A biztonságos falvastagságok, az éles sarkok hiánya eredményezi, hogy szerelésnél (például, ha villáskulcs helyett csőfogó kerül alkalmazásra ) nem fordulhat elő a gömbcsap házának deformációja, repedése, törése. ok esetében a nyitást-zárást egy forgácsolt, átömlő furattal ellátott gömb végzi. A gömb felülete egy kemény króm réteget kap a kopásállóság növelése és a jobb siklási tulajdonságok elérésének érdekében. A gömböt alakos NBR tömítések veszik körül. A tömítés rugalmas jellege biztosítja, hogy a gömbcsap már alacsony nyomáson is tömör marad. A gömböt és a tömítő elemeket egy csavarokkal rögzített fedél zárja le. A fedél csavaros rögzítése egyben a gömbcsap beszerelés utáni javítását, felújítását is lehetővé teszi. Kis méretű gömbcsapoknál a gömbcsap javítása látszólag nem gazdaságos, de ha arra gondolunk, hogy a szerelési költség sokszor több mint a gömbcsap ára már meggondolandó a javítás. 57

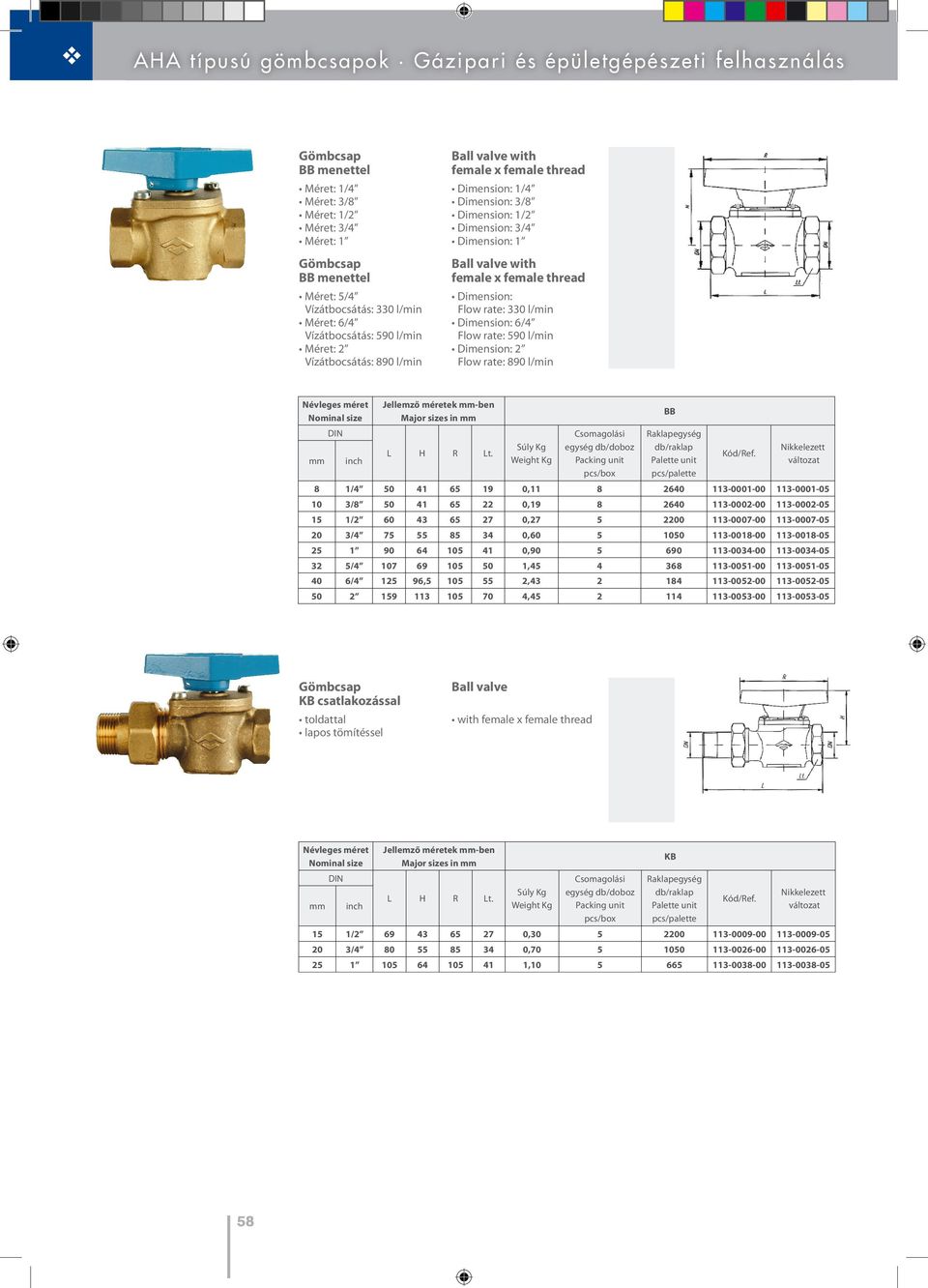

6 AHA típusú gömbcsapok Gázipari és épületgépészeti felhasználás BB menettel Méret: 1/4 Méret: 3/8 Méret: 1/2 Méret: 3/4 Méret: 1 BB menettel Méret: 5/4 Vízátbocsátás: 330 l/min Méret: 6/4 Vízátbocsátás: 590 l/min Méret: 2 Vízátbocsátás: 890 l/min female female thread Dimension: 1/4 Dimension: 3/8 Dimension: 1/2 Dimension: 3/4 Dimension: 1 female female thread Dimension: Flow rate: 330 l/min Dimension: 6/4 Flow rate: 590 l/min Dimension: 2 Flow rate: 890 l/min BB 8 1/ , / , / , / , , / , / , , , csatlakozással toldattal lapos tömítéssel Ball valve with female female thread 15 1/ , / , ,

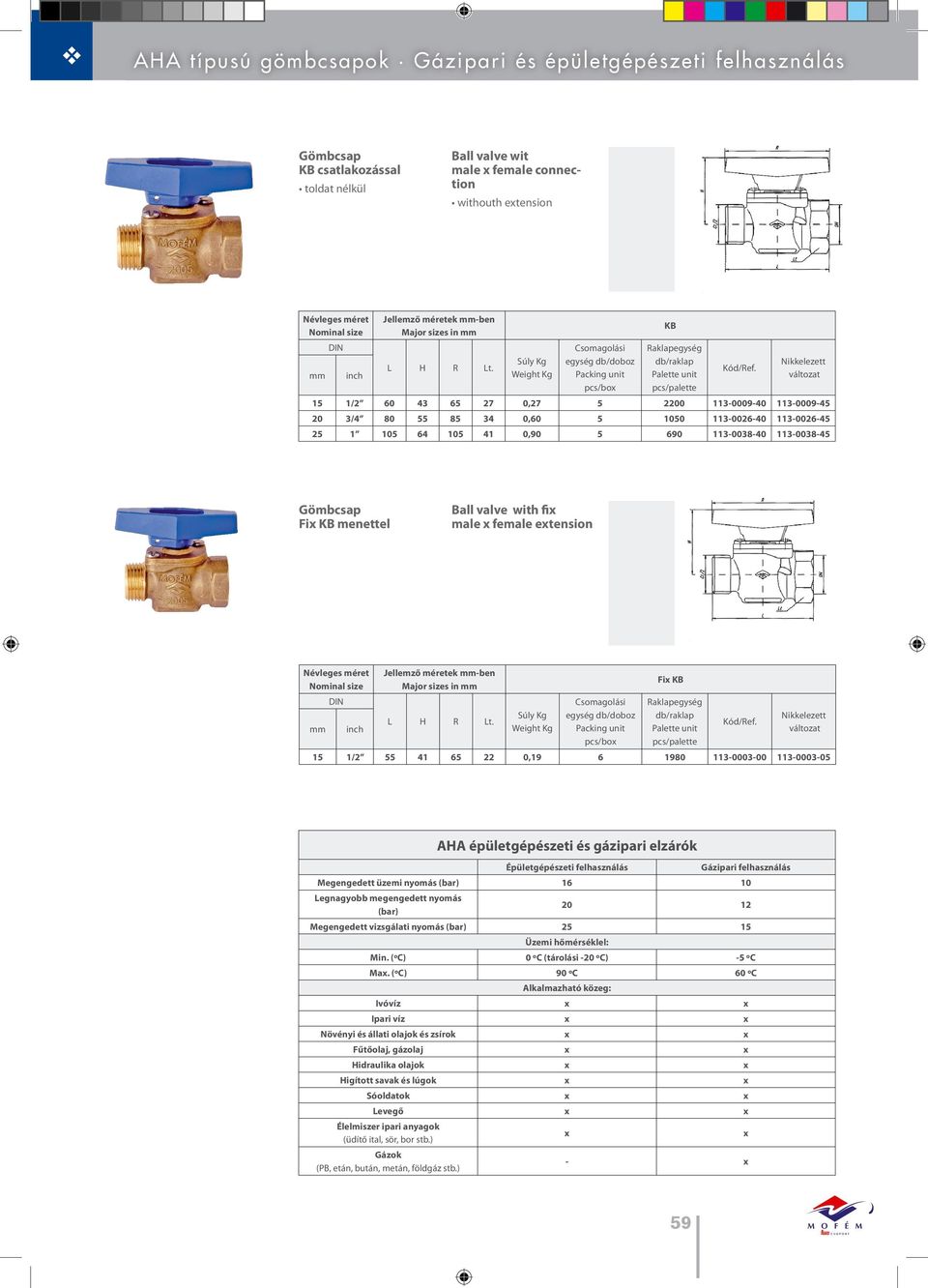

7 AHA típusú gömbcsapok Gázipari és épületgépészeti felhasználás csatlakozással toldat nélkül Ball valve wit male female withouth etension 15 1/ , / , , Fi menettel fi male female etension Fi 15 1/ , AHA épületgépészeti és gázipari elzárók Épületgépészeti felhasználás Gázipari felhasználás Megengedett üzemi nyomás (bar) Legnagyobb megengedett nyomás (bar) Megengedett vizsgálati nyomás (bar) Üzemi hőmérséklel: Min. (ºC) 0 ºC (tárolási -20 ºC) -5 ºC Ma. (ºC) 90 ºC 60 ºC Alkalmazható közeg: Ivóvíz Ipari víz Növényi és állati olajok és zsírok Fűtőolaj, gázolaj Hidraulika olajok Higított savak és lúgok Sóoldatok Levegő Élelmiszer ipari anyagok (üdítő ital, sör, bor stb.) Gázok (PB, etán, bután, metán, földgáz stb.) - 59

8 A H A t íp u s ú gö mb c s a po k É pületg é pés zeti felhas ználás eurokónusz csatlakozóval Euro-conus 1/2 gömbcsap +toldat 1/2 male female ball valve with Eurokonusz csatlakozási le- Euroconus hetőséggel ötrétegű csőhöz possibility to 5 layer pipes Eurokonusz csomag 16*2 ötrétegű csőhöz Euro conus package to 16*2 layer pipes A gömbcsap az eurokónusz csatlakozó segítségével könnyedén és gyorsan csatlakoztatható a napjainkban alkalmazott legújabb öt rétegű vízvezeték és fűtés rendszer csövekhez. Külön toldatokra, közdarabokra nincs szükség, költség- és idő megtakarítást lehetővé téve. Az ötrétegű csövek fogadása miatt módosult a toldat, a tömítés és a ház kapcsolódó része. A korábbi típus toldata használható az új típushoz is, de az új típus toldata nem használható a régihez a felsorolt változtatások miatt. Az új toldatot az O gyűrű különbözteti meg a korábbi lapos tömítéssel szemben, a gömbcsap házon a gyártási év csak 2005-től kezdődő lehet. 60

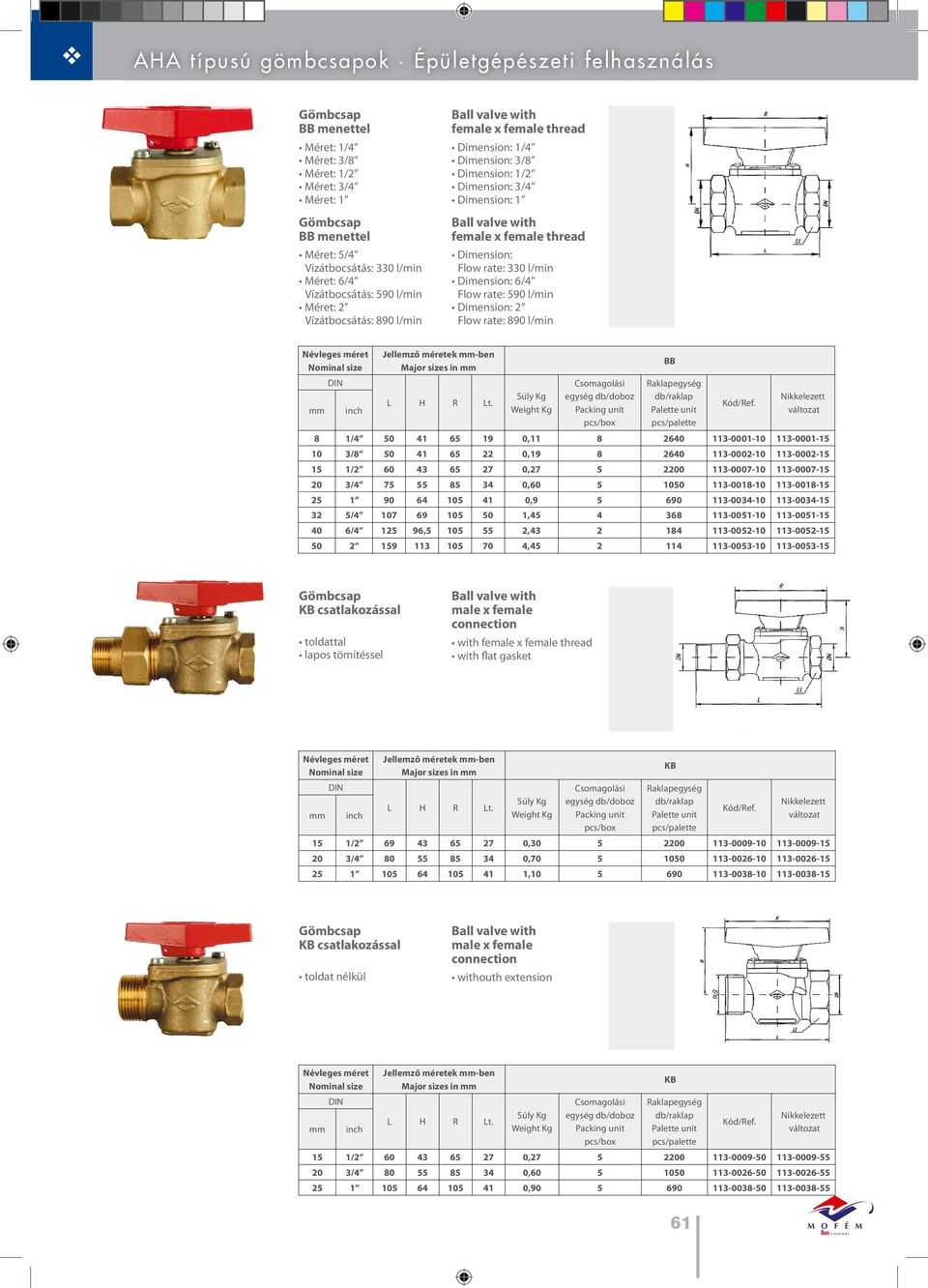

9 AHA típusú gömbcsapok Épületgépészeti felhasználás BB menettel Méret: 1/4 Méret: 3/8 Méret: 1/2 Méret: 3/4 Méret: 1 BB menettel Méret: 5/4 Vízátbocsátás: 330 l/min Méret: 6/4 Vízátbocsátás: 590 l/min Méret: 2 Vízátbocsátás: 890 l/min female female thread Dimension: 1/4 Dimension: 3/8 Dimension: 1/2 Dimension: 3/4 Dimension: 1 female female thread Dimension: Flow rate: 330 l/min Dimension: 6/4 Flow rate: 590 l/min Dimension: 2 Flow rate: 890 l/min BB 8 1/ , / , / , / , , / , / , , , csatlakozással toldattal lapos tömítéssel male female with female female thread with flat gasket 15 1/ , / , , csatlakozással toldat nélkül male female withouth etension 15 1/ , / , ,

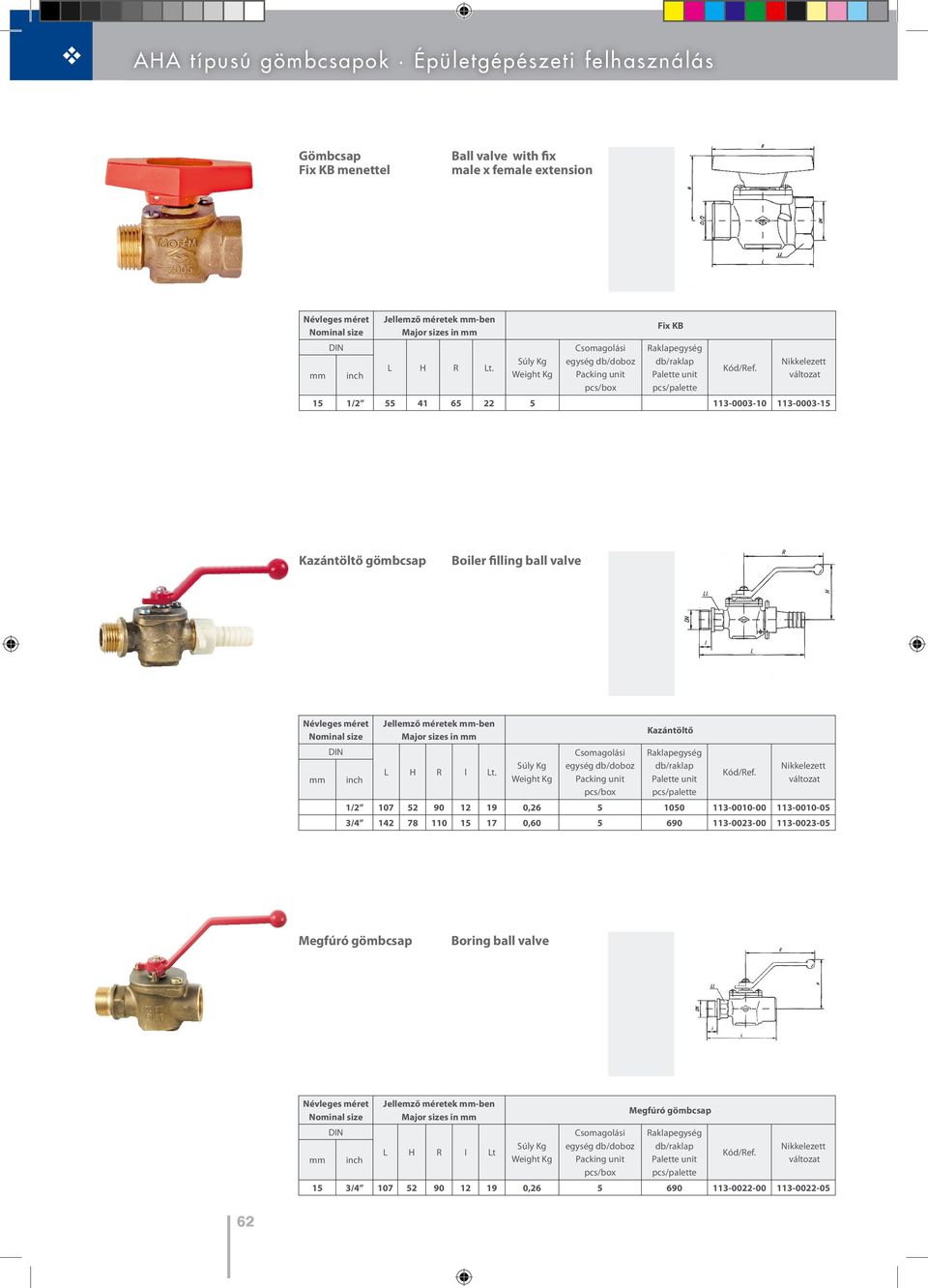

10 AHA típusú gömbcsapok Épületgépészeti felhasználás Fi menettel fi male female etension Fi 15 1/ Kazántöltő gömbcsap Boiler filling ball valve L H R l Lt. Kazántöltő 1/ , / , Megfúró gömbcsap Boring ball valve L H R I Lt Megfúró gömbcsap 15 3/ ,

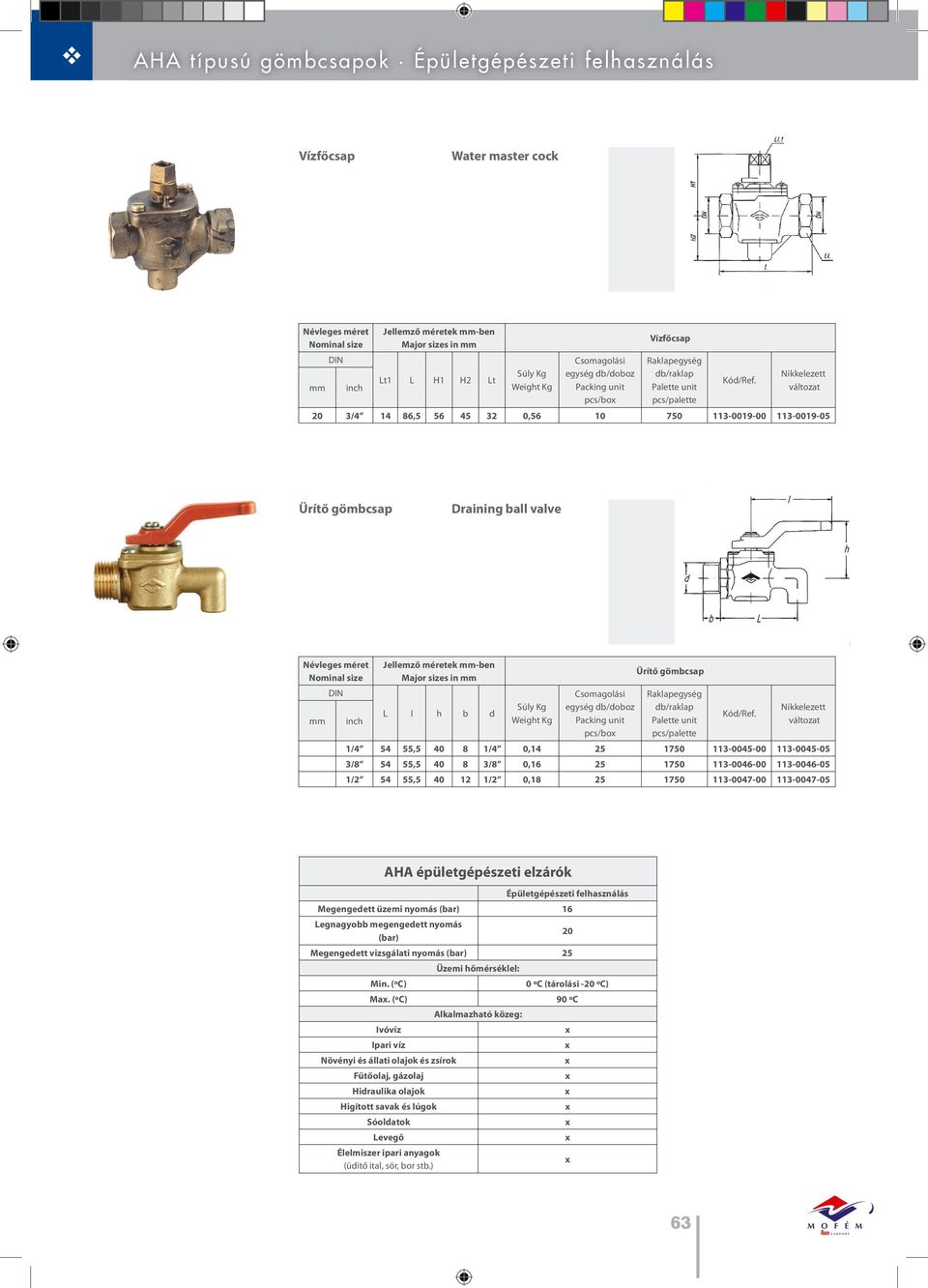

11 AHA típusú gömbcsapok Épületgépészeti felhasználás Vízfőcsap Water master cock Lt1 L H1 H2 Lt Vízfőcsap 20 3/ , , Ürítő gömbcsap Draining ball valve L I h b d Ürítő gömbcsap 1/ , /4 0, / , /8 0, / , /2 0, AHA épületgépészeti elzárók Épületgépészeti felhasználás Megengedett üzemi nyomás (bar) 16 Legnagyobb megengedett nyomás (bar) 20 Megengedett vizsgálati nyomás (bar) 25 Üzemi hőmérséklel: Min. (ºC) 0 ºC (tárolási -20 ºC) Ma. (ºC) 90 ºC Alkalmazható közeg: Ivóvíz Ipari víz Növényi és állati olajok és zsírok Fűtőolaj, gázolaj Hidraulika olajok Higított savak és lúgok Sóoldatok Levegő Élelmiszer ipari anyagok (üdítő ital, sör, bor stb.) 63
