1 REPÜLŐFEDÉLZETI FEGYVERRENDSZEREK Készítette: Dr. Szilvássy László okl. mk. alez. Nemzeti Közszolgálati Egyetem Katonai Repülő Tanszék egyetemi docense

2 Repülőfedélzeti fegyverrendszer Tűzfegyverzet beépített gépágyú, vagy géppuska, függeszthető gépágyú, géppuska, gránátvető konténerek, állványok. Rakétafegyverzet irányítható rakéták, nem irányítható rakéták. Bombázófegyverzet hagyományos szabadesésű bombák, fékező berendezéssel szerelt bombák, korrekciós (irányítható) bombák. Fegyvervezérlő rendszer (fedélzeti számítógép) Célzó-navigációs komplexum Földi kiszolgáló berendezések

Bombázófegyverzet hagyományos szabadesésű bombák, fékező berendezéssel szerelt bombák, korrekciós

3 TŰZFEGYVERZET

4 Repülőfedélzeti tűzfegyverzet d űrméret d < 20 mm géppuska d 20 mm gépágyú Harcászati repülő esetében a leggyakoribb beépítési mód a merev, míg harci helikopterek esetében a forgótoronyba történő beépítés a gyakoribb.

leggyakoribb beépítési mód a merev, míg harci

5 Zárakasztás nélküli Zárakasztá sos Együtemű adogatással Többütemű adogatással Egy töltényhevederrel Speciális adogató rendszerrel Speciális adogató rendszerrel Repülőfedélzeti tűzfegyverek felosztása az újratöltés művelete szerint Automata tűzfegyverek (Osztály) Egy töltényűrrel C S O P O R T O K Egycsövű Több töltényűrrel revolver elvű Ikercsövű Gast rendsz. Azonos számú töltény űrrel Egy töltényheveder rel Többcsövű K O N S T R U K C I Ó S T U L A J D O N S Á G O K Azonos számú töltényűrrel Gatling rendsz. Több töltény űrrel

hu Repülőfedélzeti tűzfegyverek felosztása az újratöltés művelete szerint Automata tűzfegyverek (Osztály) Egy töltényűrrel C S O P O R T O

6 Félszabad hátrasiklású, késleltetett tömegzáras Szabad hátrasiklású tömegzáras Hosszú csőhátrasiklású Rövid csőhátrasiklású Gázdugattyús előre mozgó Gázdugattyús hátramozgó A csőhöz képes mozgó A csővel együtt mozgó Elektromos Hidraulikus szilvassy.laszlo@uni-nke.hu Repülőfedélzeti tűzfegyverek felosztása a meghajtás elve szerint Automata tűzfegyverek (Osztály) Zárhátrasiklású C S O P O R T O K I. Hátrasiklás elvén működő Csőhátrasiklású Fegyve rhátras iklású Megfúrt csövű II. Gázelvezetéses T Í P U S O K Mozgó kupakos A hüvely fenekére ható III. Huzag ellenáll ás elvén működ ő IV. Kényszerhajtás elvén működő Külső meghajtás

hu Repülőfedélzeti tűzfegyverek felosztása a meghajtás elve szerint Automata tűzfegyverek (Osztály) Zárhátrasiklású C S O P O R T O K I.

7 Néhány tűzfegyver típus GS-30-1 MiG-29, Szu-27 típuscsaládok egycsövű, 30 mm-es, rövid csőhátrasiklású gépágyú. GS-23 MiG-21BISz, MF; MiG-23, Mi-24VP ikercsövű (Gast rendszerű), 23 mm-es gépágyú. GS-2-30 Mi-24P, PN ikercsövű (Gast rendszerű), 30 mm-es gépágyú. JakB-12,7 Mi-24D, V 4 csövű, Gatling rendszerű, 12,7 mm-es géppuska. Mauser BK-27 JAS 39, Tornado, Eurofighter egycsövű, revolver rendszerű, 27 mm-es gépágyú. NR-30 Szu-22 (Szu-17), MiG-21-F13 egycsövű, 30 mm-es, rövid csőhátrasiklású gépágyú.

GS-2-30 Mi-24P, PN ikercsövű (Gast rendszerű), 30 mm-es gépágyú.

8 GAU-16 egycsövű,.50-es kaliberű (12,7 mm-es) nehéz géppuska

9 GAU-17 Gatling rendszerű, 6 csövű, 7,62 mm-es, géppuska

10 Tűzfegyverek lövedékeinek felosztása Lövedékek Alaprendeltetésű Különleges Páncéltörő Rádiólokátorzavaró Páncéltörő-robbanó Belövő Repesz-romboló Álcázó Betonátütő Infrazavaró Kumulatív Jelző, célmegjelölő Pálcás (repesz-romboló) Világító Gyújtó

Páncéltörő-robbanó Belövő Repesz-romboló Álcázó Betonátütő

11 RAKÉTAFEGYVERZET

12 REPÜLŐFEDÉLZETI IRÁNYÍTHATÓ RAKÉTÁK

13 Irányítható rakéták csoportosítása A hordozó és a cél elhelyezkedése szerint: levegő-felszín (AS) vagy levegő-föld; levegő-levegő (AA) légiharc. Az irányító rendszer típusa szerint: távvezérlésű; önirányítású; programvezérlésű; kombinált. A cél kiválasztásának módszere szerint: aktív; félaktív; passzív.

Az irányító rendszer típusa szerint: távvezérlésű; önirányítású;

14 Távvezérlésű rendszerekben Az irányító jel a rakétán kívül (pl: a rávezető állomáson, ami a repülőeszköz fedélzetén található) jön létre. Ezt parancsjel formájában érzékeli a rakéta fedélzetén található irányító rendszer és működésbe jönnek a kormányok, ami a röppálya módosulását eredményezi. A parancsjel továbbítása történhet közvetlen vezetékkel vagy rádióhullámok segítségével.

Ezt parancsjel formájában érzékeli a rakéta fedélzetén található irányító rendszer és működésbe

15 Önirányító rendszerekben A rakéta valamint a cél kölcsönös helyzetét az irányító rendszer részét képező, a rakéta fedélzetén található célkoordinátor végzi. A célkoordinátor jele a megfelelő feldolgozás (zavar- és zajszűrés, erősítés stb.) után a rakéta irányítóberendezésén keresztül, kormányelmozdulás jeleket hoz létre és ezzel korrigálja a rakéta röppályáját.

A célkoordinátor jele a megfelelő feldolgozás (zavar- és zajszűrés, erősítés stb.

16 Programvezérlésű rendszerekben A rakéta repülése előre meghatározott paraméterek szerint történik. A rakéta fedélzetén elhelyezett berendezés nincs kapcsolatban sem a céllal, sem az indító repülőgéppel. A rakéta a repülési paramétereit az indítás előtt kapja meg a hordozó repülőgép fedélzeti számítógépétől. A repülés folyamán a fedélzeti irányító berendezés összehasonlítja a beprogramozott értékeket és a valós repülési paramétereket, majd az összehasonlítás eredményeként kidolgozza az irányító jelet és kiadja az irányító parancsokat a vezérlőszervek felé. Előnye a nagyfokú zavarvédettség, hátránya, hogy nincs lehetőség a program repülés közbeni módosítására.

A rakéta a repülési paramétereit az indítás előtt kapja meg a hordozó repülőgép fedélzeti számítógépétől.

17 A cél kiválasztásának szerint Aktív önirányítás Félaktív önirányítás Passzív önirányítás

18 Aktív önirányítási rendszer Érvényesül a TÜZELJ ÉS FELEJTSD EL! elv.

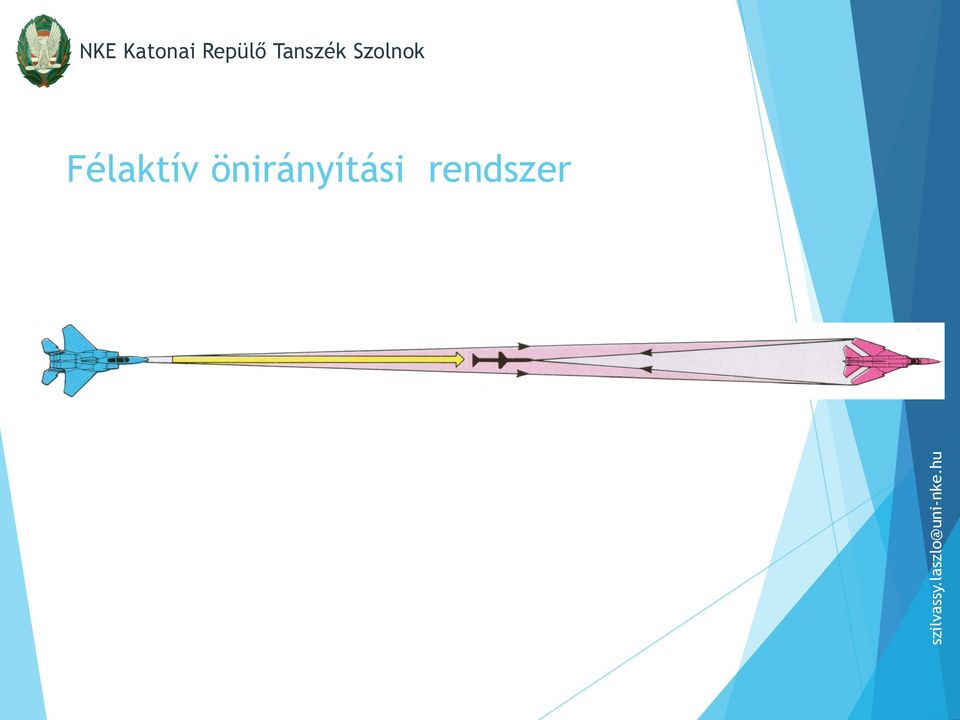

19 Félaktív önirányítási rendszer

20 Passzív önirányítási rendszer Érvényesül a TÜZELJ ÉS FELEJTSD EL! elv.

21 ÖIR

22 Irányítható páncéltörő rakéták irányítási módszerei A fent felsorolt irányítási eljárások nemcsak a légiharc rakétákra igazak, hanem a levegő-felszín (levegő-föld) osztályúakra is, így a helikopter fedélzeti irányítható páncéltörő rakétákra is. Az utóbbiak esetében gyakran kerül alkalmazásra a táv- vagy parancsirányítás.

23 Távirányítás vagy parancsirányítás

24 Félaktív önirányítás

25 Aktív önirányítás Érvényesül a TÜZELJ ÉS FELEJTSD EL! elv.

26 l/r [mm] m [kg] m hr [kg] R Ir.rendsze max Gyújtó M r R / ,4 30 PIR AR, AL 2,5 R-27R 4080/ BF <80 SARH AR 4 AIM-9L / ,5 BF 8 PIR AL 2,5 AIM-9X 3020/ ,4 ABF 40+ PIR AIR 2,5 AIM / BF 18 PIR AL 3,5 IRIS-T 2936/127 87,4 BF 25 PIR AR >2 Python4 3000/ PIR AL 3,5+ Python5 3100/ >20 ImIR AL 4 Derby 3620/ AR 4 R-Darter 2980/ AR Meteor 3650/ BF 100 DL, AR AR 4 AIM-120A/B 3580/ BF INS, AR AR 4 AIM-120C 3660/178 ~ BF 105 INS, AR AR 4 AIM-120D 3660/178 ~ BF 165 INS, AR AR 4

27 Néhány helikopter fedélzeti páncéltörő rakéta Rakéta Név (gyártó ország) IR mód HR: típus, átütőkép. [mm] Falanga (RU) RCL SACLOS HEAT: 600 Sturm (RU) RCL SACLOS HEAT: 700 Ataka (RU) RCL SACLOS HEAT TCh: 800 Vihr (RU) SALH HEAT TCh: 1000 Hellfire II (USA) SALH v. SARH HEAT TCh: 1000 TOW (USA) WG SACLOS HEAT TCh: 800 Mokopa (SA) SALH v. SARH HEAT TCh: 1350 HOT (D, FR, UK, I) OWG HEAT TCh: 700 Trigat (D) PIR HEAT TCh: 900

28 REPÜLŐFEDÉLZETI NEMIRÁNYÍTHATÓ RAKÉTÁK

30 Sz-8 Sz8P (Sz8PM) rádiólokátor zavaró; Sz8B (Sz8BM) betonátütő; Sz8KO (Sz8KOM) kumulatív-repesz, Sz8T tandem kumulatív; Sz8D (Sz8DM) nagy hatóerejű romboló; Sz8DF nagy hatóerejű repesz-romboló; Sz8C (Sz8CM) repesz-romboló.

31 Hydra-70 M261 kazettás, 9 db M73 repesz harcirésszel; M267 az M261 gyakorló változata, M264 füstképző, vörös színű; M247 kumulatív-repesz; M255A1 repesz-romboló, 2500 db 1,8 g-os előre gyártott repeszelemmel; M257 világító, fékernyővel szerelt töltettel; M274 az M151 gyakorló változata, füstjelző töltettel; M278 infravörös, fékernyővel szerelt töltettel; M229 nagy hatóerejű, repesz; M151 nagy hatóerejű, romboló; WTU1/B gyakorló, súly makett;

32 Hydra-70

33 BOMBÁZÓFEGYVERZET

34 Romboló FAB Páncéltörő BRAB repesz AO repesz-romboló OFAB Gyújtó ZAB Világító SzAB színes tájékoztató-jelző COSzAB Fotó FOTAB Ködösítő DAB Agitációs AGITAB Gyakorló P szilvassy.laszlo@uni-nke.hu Hagyományos bombák felosztása Rendeltetés szerint Alaprendeltetésű Kisegítő rendeltetésű Speciális rendeltetésű

35 ballisztikai gyűrű kiegészítő detonátor függesztő szemek gyújtófészkek A bombák szerkezeti felépítése test gyújtó robbanó töltet stabilizátor

36 KAB (orosz) vagy GBU (angol)

37 FEGYVERVEZÉRLŐ RENDSZER

38 FEGYVERVEZÉRLŐ RENDSZER Összekapcsolja a fegyvert a repülőfedélzeti elektronikával és egyéb eszközökkel. Biztosítja az eszközök működését és a megfelelő időben történő indítását.

39 RÉSZEI a repülőgép fedélzeti számítógépe, vagy annak egy része, előbeépítések, szárnyalatti tartók, légi indító berendezések (APU), légi katapult berendezések (AKU).

40 CÉLZÓ- NAVIGÁCIÓS KOMLEXUM

41 CÉLZÓ-NAVIGÁCIÓS KOMPLEXUM Nem csak fegyveres, inkább avionikai berendezés. Biztosítja a fegyverek alkalmazása során a célkörzetbe való kijutást, a cél megfelelő felderítését és magát a célzási feladat végrehajtását.

42 RÉSZEI LEHETNEK Lokátor, optikai lokátor, vagy hőpellengátor, HUD Head-up display - homloküveg indikátor HDD Head-down display másodlagos kijelző HMD Helmet Mounted Display - sisakcélzó, vagy sisak megjelenítő, egyéb felderítő és célmegjelölő berendezések.

44 FÖLDI KISZOLGÁLÓ BERENDEZÉSEK

45 FÖLDI KISZOLGÁLÓ BERENDEZÉSEK ellenőrző berendezések, Pl. rakéta ellenőrző berendezések az időszakos vizsgálatokhoz. szerszámok, szállító eszközök, tároló eszközök, sűrített levegő, nitrogén tartályok, szállító és fejlesztő eszközök
