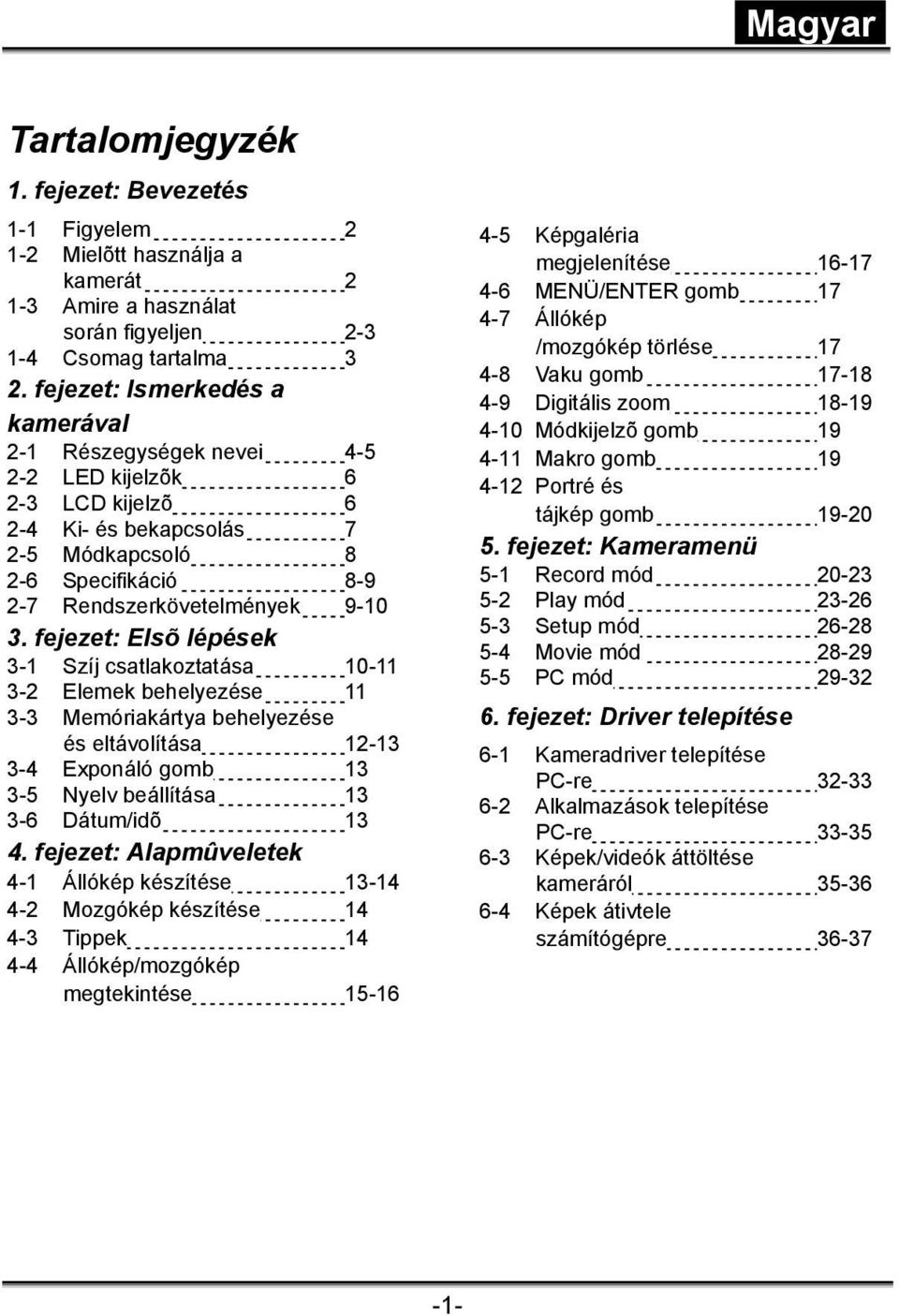

1 Tartalomjegyzék 1. fejezet: Bevezetés 1-1 Figyelem Mielõtt használja a kamerát Amire a használat során figyeljen Csomag tartalma 3 2. fejezet: Ismerkedés a kamerával 2-1 Részegységek nevei LED kijelzõk LCD kijelzõ Ki- és bekapcsolás Módkapcsoló Specifikáció Rendszerkövetelmények fejezet: Elsõ lépések 3-1 Szíj csatlakoztatása Elemek behelyezése Memóriakártya behelyezése és eltávolítása Exponáló gomb Nyelv beállítása Dátum/idõ fejezet: Alapmûveletek 4-1 Állókép készítése Mozgókép készítése Tippek Állókép/mozgókép megtekintése Képgaléria megjelenítése MENÜ/ENTER gomb Állókép /mozgókép törlése Vaku gomb Digitális zoom Módkijelzõ gomb Makro gomb Portré és tájkép gomb fejezet: Kameramenü 5-1 Record mód Play mód Setup mód Movie mód PC mód fejezet: Driver telepítése 6-1 Kameradriver telepítése PC-re Alkalmazások telepítése PC-re Képek/videók áttöltése kameráról Képek átivtele számítógépre

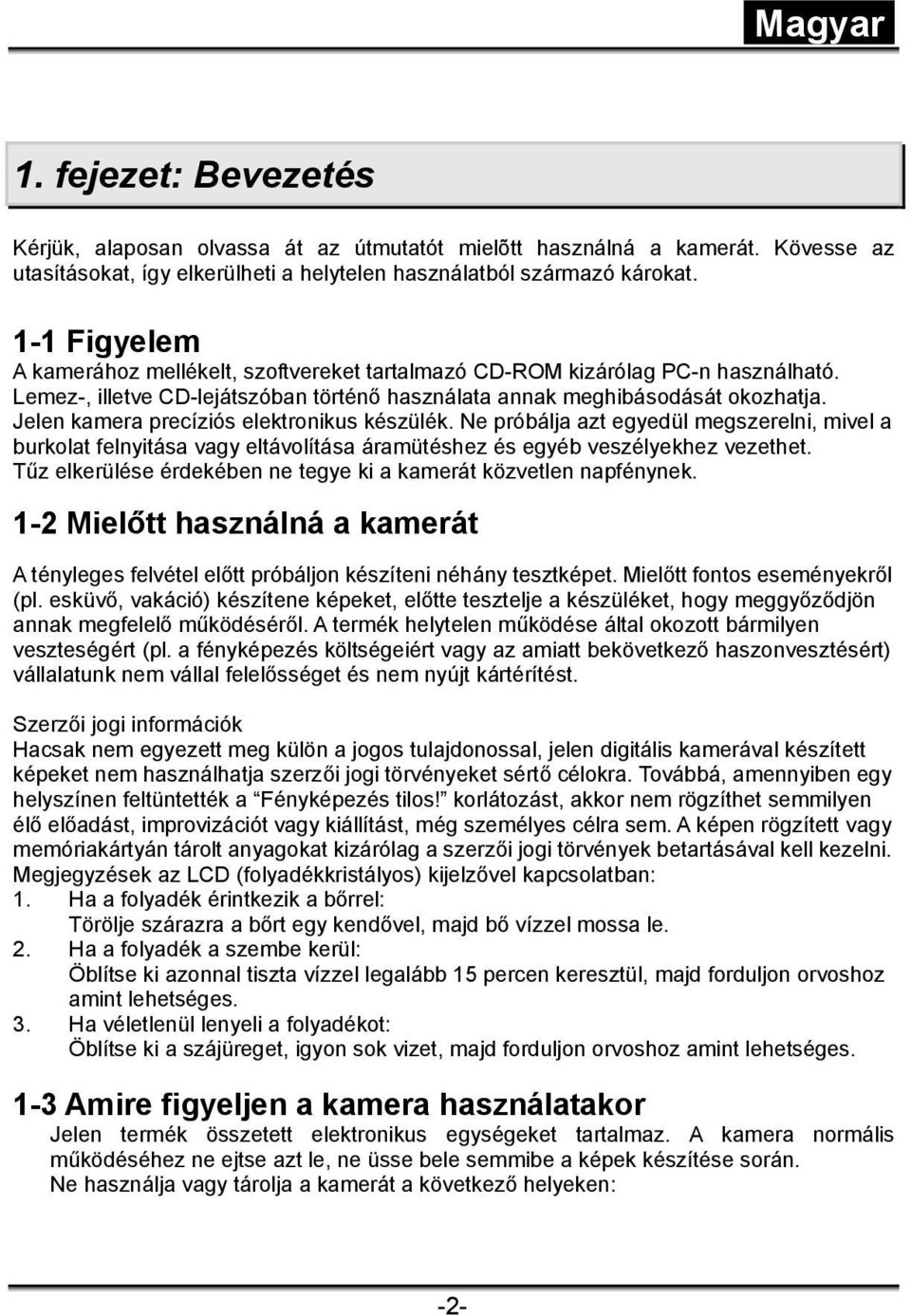

2 1. fejezet: Bevezetés Kérjük, alaposan olvassa át az útmutatót mielõtt használná a kamerát. Kövesse az utasításokat, így elkerülheti a helytelen használatból származó károkat. 1-1 Figyelem A kamerához mellékelt, szoftvereket tartalmazó CD-ROM kizárólag PC-n használható. Lemez-, illetve CD-lejátszóban történő használata annak meghibásodását okozhatja. Jelen kamera precíziós elektronikus készülék. Ne próbálja azt egyedül megszerelni, mivel a burkolat felnyitása vagy eltávolítása áramütéshez és egyéb veszélyekhez vezethet. Tűz elkerülése érdekében ne tegye ki a kamerát közvetlen napfénynek. 1-2 Mielőtt használná a kamerát A tényleges felvétel előtt próbáljon készíteni néhány tesztképet. Mielőtt fontos eseményekről (pl. esküvő, vakáció) készítene képeket, előtte tesztelje a készüléket, hogy meggyőződjön annak megfelelő működéséről. A termék helytelen működése által okozott bármilyen veszteségért (pl. a fényképezés költségeiért vagy az amiatt bekövetkező haszonvesztésért) vállalatunk nem vállal felelősséget és nem nyújt kártérítést. Szerzői jogi információk Hacsak nem egyezett meg külön a jogos tulajdonossal, jelen digitális kamerával készített képeket nem használhatja szerzői jogi törvényeket sértő célokra. Továbbá, amennyiben egy helyszínen feltüntették a Fényképezés tilos! korlátozást, akkor nem rögzíthet semmilyen élő előadást, improvizációt vagy kiállítást, még személyes célra sem. A képen rögzített vagy memóriakártyán tárolt anyagokat kizárólag a szerzői jogi törvények betartásával kell kezelni. Megjegyzések az LCD (folyadékkristályos) kijelzővel kapcsolatban: 1. Ha a folyadék érintkezik a bőrrel: Törölje szárazra a bőrt egy kendővel, majd bő vízzel mossa le. 2. Ha a folyadék a szembe kerül: Öblítse ki azonnal tiszta vízzel legalább 15 percen keresztül, majd forduljon orvoshoz amint lehetséges. 3. Ha véletlenül lenyeli a folyadékot: Öblítse ki a szájüreget, igyon sok vizet, majd forduljon orvoshoz amint lehetséges. 1-3 Amire figyeljen a kamera használatakor Jelen termék összetett elektronikus egységeket tartalmaz. A kamera normális működéséhez ne ejtse azt le, ne üsse bele semmibe a képek készítése során. Ne használja vagy tárolja a kamerát a következő helyeken: -2-

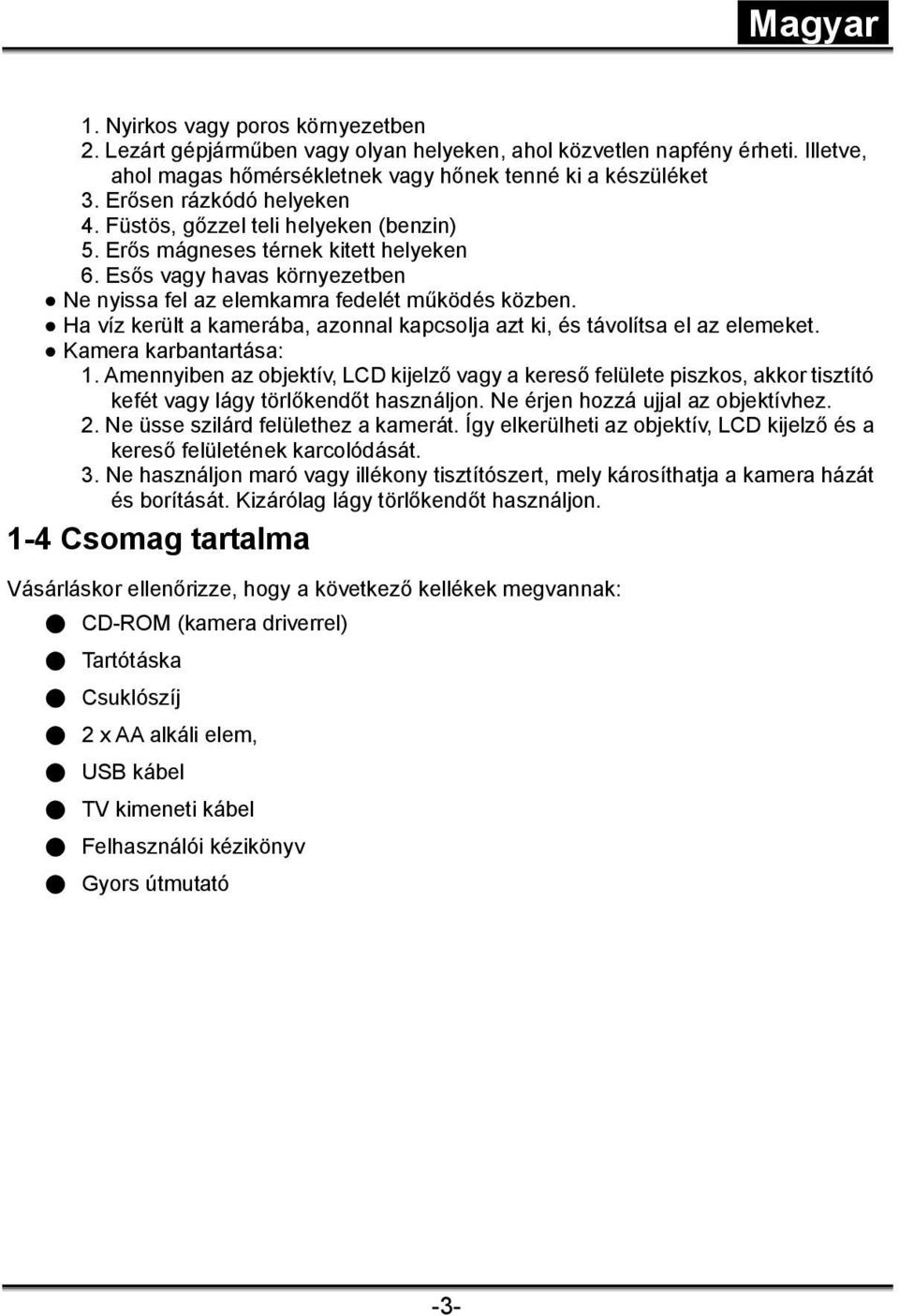

3 1. Nyirkos vagy poros környezetben 2. Lezárt gépjárműben vagy olyan helyeken, ahol közvetlen napfény érheti. Illetve, ahol magas hőmérsékletnek vagy hőnek tenné ki a készüléket 3. Erősen rázkódó helyeken 4. Füstös, gőzzel teli helyeken (benzin) 5. Erős mágneses térnek kitett helyeken 6. Esős vagy havas környezetben Ne nyissa fel az elemkamra fedelét működés közben. Ha víz került a kamerába, azonnal kapcsolja azt ki, és távolítsa el az elemeket. Kamera karbantartása: 1. Amennyiben az objektív, LCD kijelző vagy a kereső felülete piszkos, akkor tisztító kefét vagy lágy törlőkendőt használjon. Ne érjen hozzá ujjal az objektívhez. 2. Ne üsse szilárd felülethez a kamerát. Így elkerülheti az objektív, LCD kijelző és a kereső felületének karcolódását. 3. Ne használjon maró vagy illékony tisztítószert, mely károsíthatja a kamera házát és borítását. Kizárólag lágy törlőkendőt használjon. 1-4 Csomag tartalma Vásárláskor ellenőrizze, hogy a következő kellékek megvannak: CD-ROM (kamera driverrel) Tartótáska Csuklószíj 2 x AA alkáli elem, USB kábel TV kimeneti kábel Felhasználói kézikönyv Gyors útmutató -3-

4 2. fejezet: Ismerkedés a kamerával 2-1 Részegységek nevei Elöl- és oldalnézet (1) Exponáló gomb (2) Vaku (3) Objektív fedele / Power gomb (4) Kereső ablak (5) Önkioldó LED (6) Objektív (7) Makró mód (8) Portré és Tájkép mód (9) Csatlakozó fedele -4-

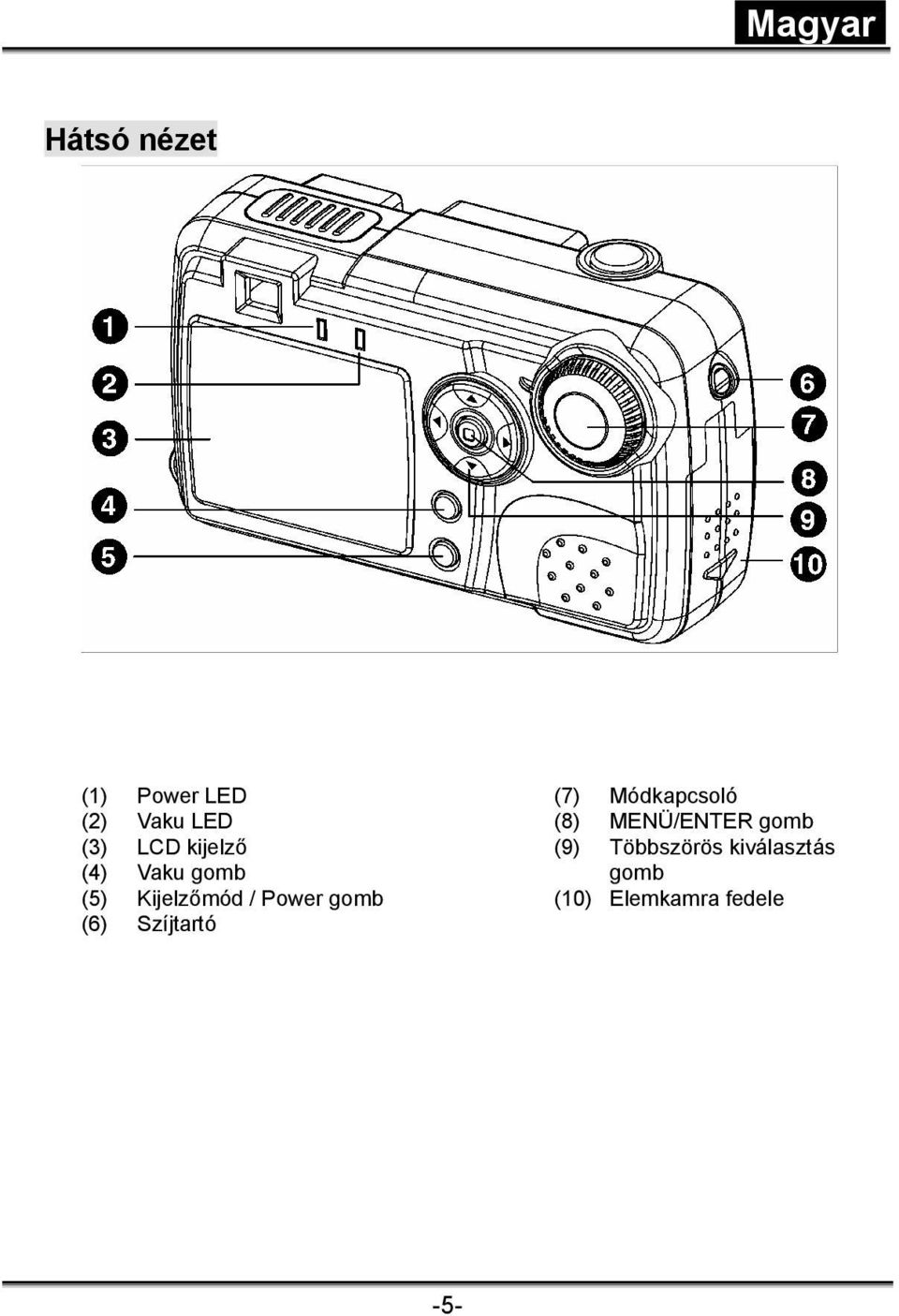

5 Hátsó nézet (1) Power LED (2) Vaku LED (3) LCD kijelző (4) Vaku gomb (5) Kijelzőmód / Power gomb (6) Szíjtartó (7) Módkapcsoló (8) MENÜ/ENTER gomb (9) Többszörös kiválasztás gomb (10) Elemkamra fedele -5-

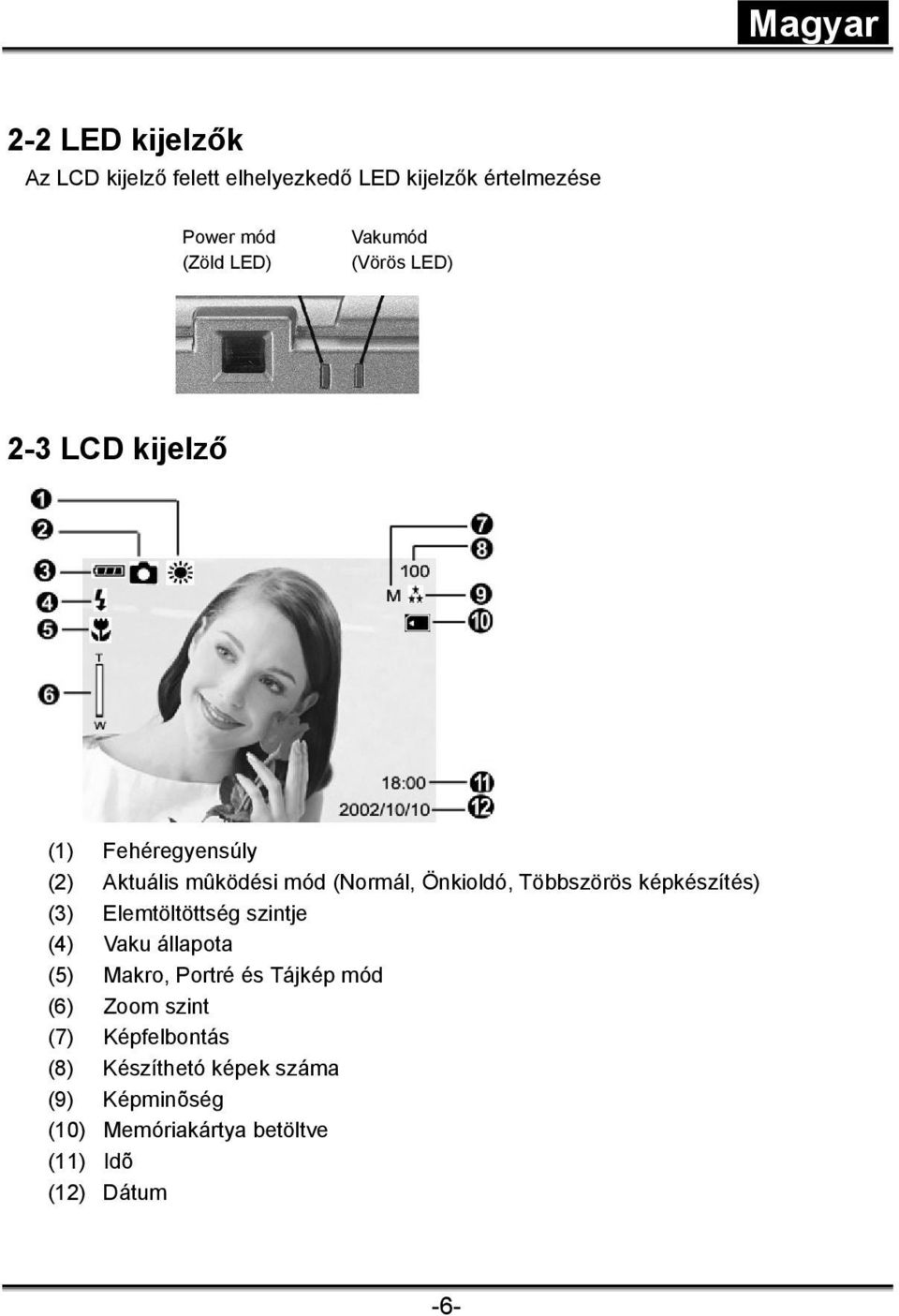

6 2-2 LED kijelzők Az LCD kijelző felett elhelyezkedő LED kijelzők értelmezése Power mód (Zöld LED) Vakumód (Vörös LED) 2-3 LCD kijelző (1) Fehéregyensúly (2) Aktuális mûködési mód (Normál, Önkioldó, Többszörös képkészítés) (3) Elemtöltöttség szintje (4) Vaku állapota (5) Makro, Portré és Tájkép mód (6) Zoom szint (7) Képfelbontás (8) Készíthetó képek száma (9) Képminõség (10) Memóriakártya betöltve (11) Idõ (12) Dátum -6-

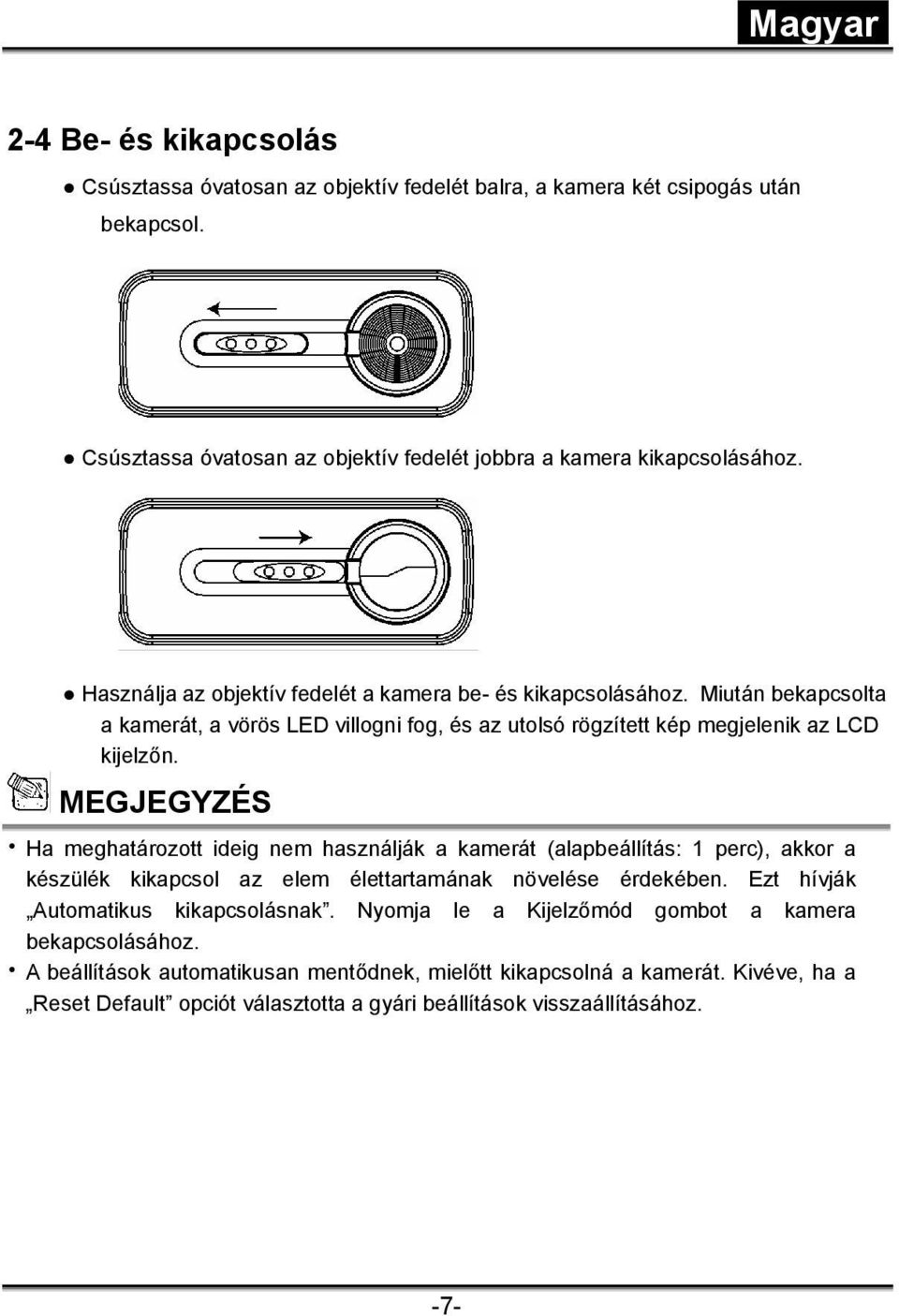

7 2-4 Be- és kikapcsolás Csúsztassa óvatosan az objektív fedelét balra, a kamera két csipogás után bekapcsol. Csúsztassa óvatosan az objektív fedelét jobbra a kamera kikapcsolásához. Használja az objektív fedelét a kamera be- és kikapcsolásához. Miután bekapcsolta a kamerát, a vörös LED villogni fog, és az utolsó rögzített kép megjelenik az LCD kijelzőn. MEGJEGYZÉS Ha meghatározott ideig nem használják a kamerát (alapbeállítás: 1 perc), akkor a készülék kikapcsol az elem élettartamának növelése érdekében. Ezt hívják Automatikus kikapcsolásnak. Nyomja le a Kijelzőmód gombot a kamera bekapcsolásához. A beállítások automatikusan mentődnek, mielőtt kikapcsolná a kamerát. Kivéve, ha a Reset Default opciót választotta a gyári beállítások visszaállításához. -7-

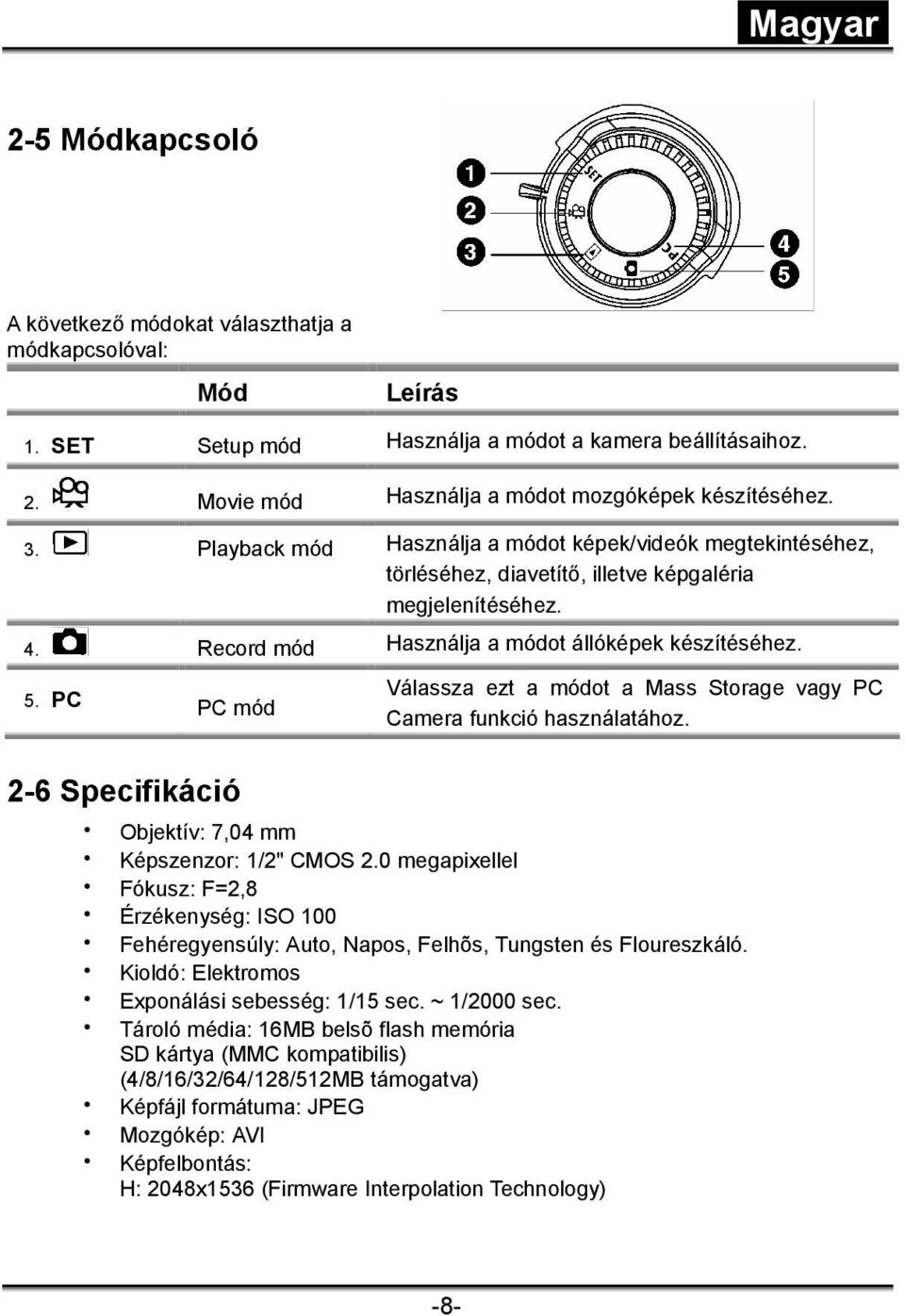

8 2-5 Módkapcsoló A következő módokat választhatja a módkapcsolóval: Mód Leírás 1. SET Setup mód Használja a módot a kamera beállításaihoz. 2. Movie mód Használja a módot mozgóképek készítéséhez. 3. Playback mód Használja a módot képek/videók megtekintéséhez, törléséhez, diavetítő, illetve képgaléria megjelenítéséhez. 4. Record mód Használja a módot állóképek készítéséhez. 5. PC PC mód Válassza ezt a módot a Mass Storage vagy PC Camera funkció használatához. 2-6 Specifikáció Objektív: 7,04 mm Képszenzor: 1/2" CMOS 2.0 megapixellel Fókusz: F=2,8 Érzékenység: ISO 100 Fehéregyensúly: Auto, Napos, Felhõs, Tungsten és Floureszkáló. Kioldó: Elektromos Exponálási sebesség: 1/15 sec. ~ 1/2000 sec. Tároló média: 16MB belsõ flash memória SD kártya (MMC kompatibilis) (4/8/16/32/64/128/512MB támogatva) Képfájl formátuma: JPEG Mozgókép: AVI Képfelbontás: H: 2048x1536 (Firmware Interpolation Technology) -8-

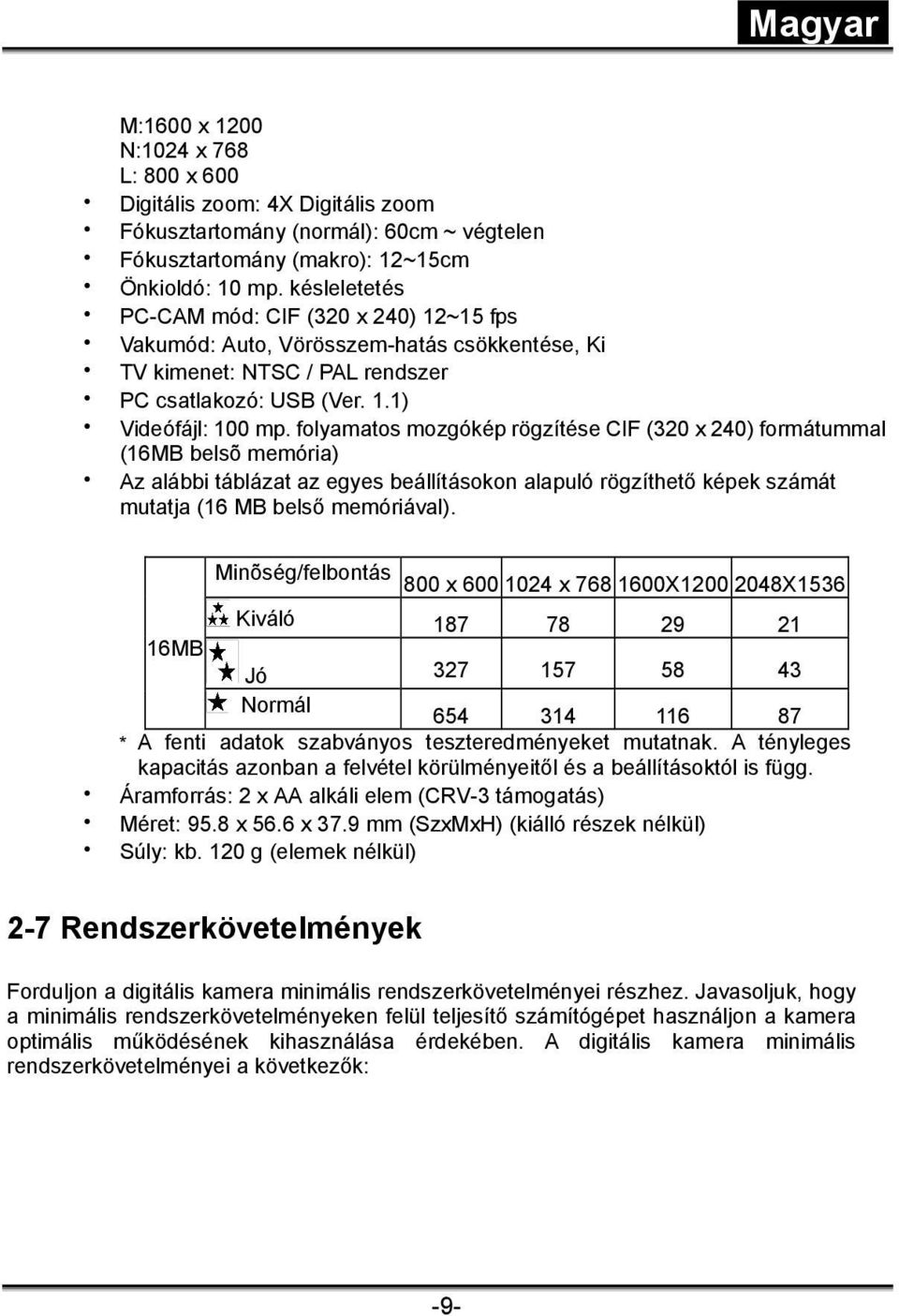

9 M:1600 x 1200 N:1024 x 768 L: 800 x 600 Digitális zoom: 4X Digitális zoom Fókusztartomány (normál): 60cm ~ végtelen Fókusztartomány (makro): 12~15cm Önkioldó: 10 mp. késleletetés PC-CAM mód: CIF (320 x 240) 12~15 fps Vakumód: Auto, Vörösszem-hatás csökkentése, Ki TV kimenet: NTSC / PAL rendszer PC csatlakozó: USB (Ver. 1.1) Videófájl: 100 mp. folyamatos mozgókép rögzítése CIF (320 x 240) formátummal (16MB belsõ memória) Az alábbi táblázat az egyes beállításokon alapuló rögzíthető képek számát mutatja ( 16 MB belső memóriával). Minõség/felbontás 80 0 x x X X15 36 Kiváló MB Jó Normál * A fenti adatok szabványos teszteredményeket mutatnak. A tényleges kapacitás azonban a felvétel körülményeitől és a beállításoktól is függ. Áramforrás: 2 x AA alkáli elem (CRV-3 támogatás) Méret: 95.8 x 56.6 x 37.9 mm (SzxMxH) (kiálló részek nélkül) Súly: kb. 120 g (elemek nélkül) 2-7 Rendszerkövetelmények Forduljon a digitális kamera minimális rendszerkövetelményei részhez. Javasoljuk, hogy a minimális rendszerkövetelményeken felül teljesítő számítógépet használjon a kamera optimális működésének kihasználása érdekében. A digitális kamera minimális rendszerkövetelményei a következők: -9-

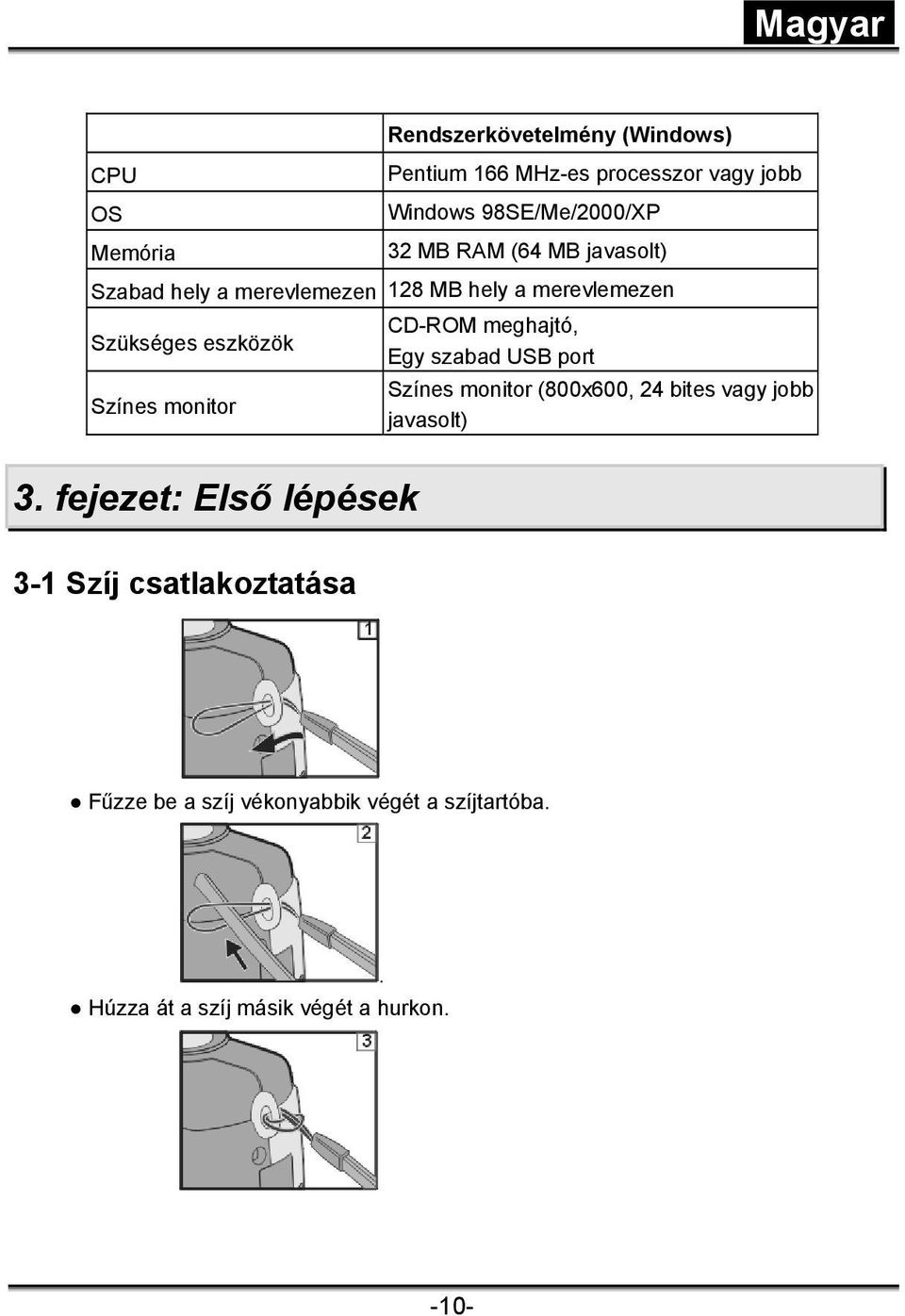

10 CPU OS Memória Szabad hely a merevlemezen Szükséges eszközök Színes monitor Rendszerkövetelmény (Windows) Pentium 166 MHz-es processzor vagy jobb Windows 98SE/Me/2000/XP 32 MB RAM (64 MB javasolt) 128 MB hely a merevlemezen CD-ROM meghajtó, Egy szabad USB port Színes monitor (800x600, 24 bites vagy jobb javasolt) 3. fejezet: Első lépések 3-1 Szíj csatlakoztatása Fűzze be a szíj vékonyabbik végét a szíjtartóba. Húzza á t a szíj másik végét a hurkon

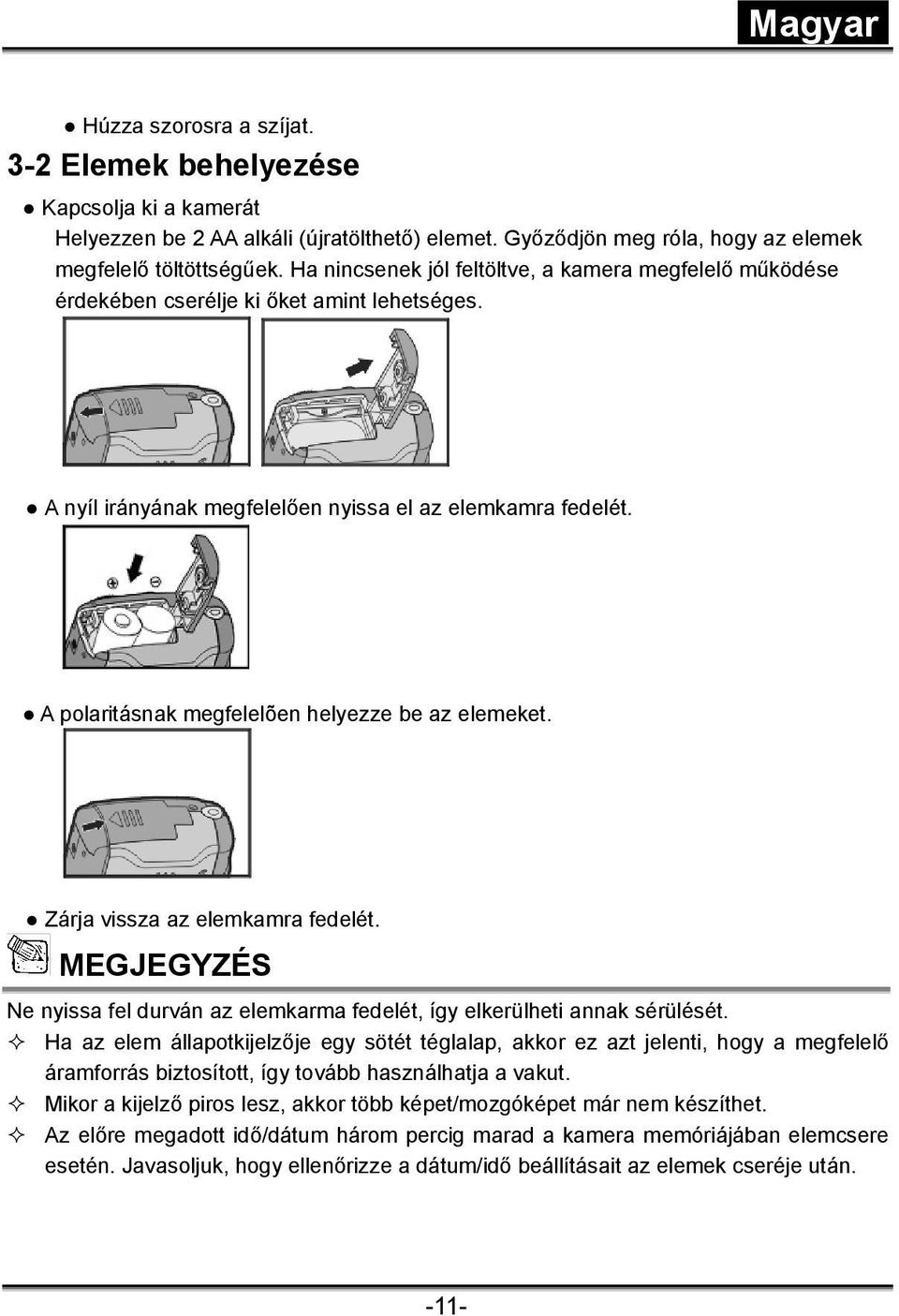

11 Húzza szorosra a szíjat. 3-2 Elemek behelyezése Kapcsolja ki a kamerát Helyezzen be 2 AA alkáli (újratölthető) elemet. Győződjön meg róla, hogy az elemek megfelelő töltöttségűek. Ha nincsenek jól feltöltve, a kamera megfelelő működése érdekében cserélje ki őket amint lehetséges. A nyíl irányának megfelelően nyissa el az elemkamra fedelét. A polaritásnak megfelelõen helyezze be az elemeket. Zárja vissza az elemkamra fedelét. MEGJEGYZÉS Ne nyissa fel durván az elemkarma fedelét, így elkerülheti annak sérülését. Ha az elem állapotkijelzője egy sötét téglalap, akkor ez azt jelenti, hogy a megfelelő áramforrás biztosított, így tovább használhatja a vakut. Mikor a kijelző piros lesz, akkor több képet/mozgóképet már nem készíthet. Az előre megadott idő/dátum három percig marad a kamera memóriájában elemcsere esetén. Javasoljuk, hogy ellenőrizze a dátum/idő beállításait az elemek cseréje után. -11-

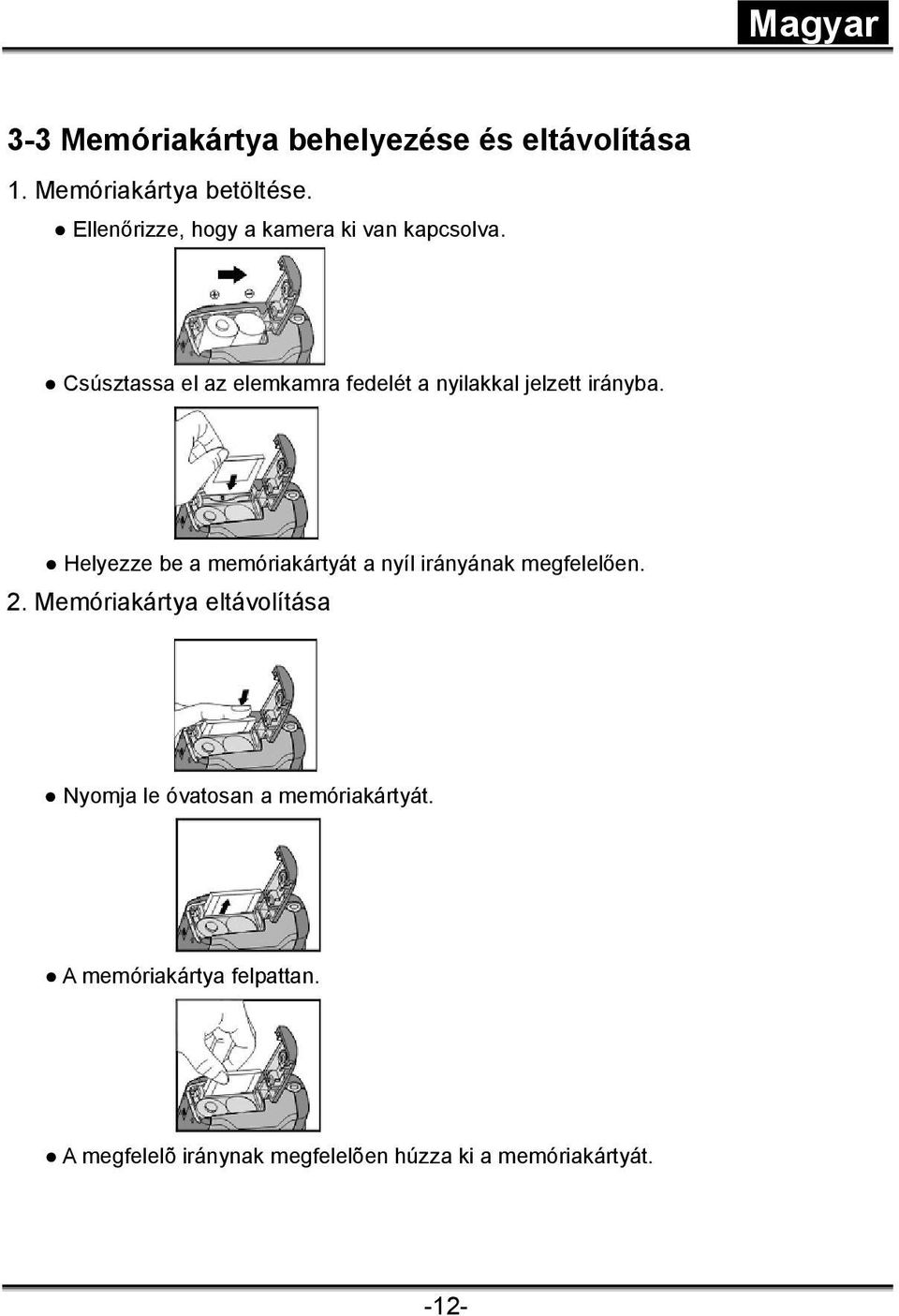

12 3-3 Memóriakártya behelyezése és eltávolítása 1. Memóriakártya betöltése. Ellenőrizze, hogy a kamera ki van kapcsolva. Csúsztassa el az elemkamra fedelét a nyilakkal jelzett irányba. Helyezze be a memóriakártyát a nyíl irányának megfelelően. 2. Memóriakártya eltávolítása Nyomja le óvatosan a memóriakártyát. A memóriakártya felpattan. A megfelelõ iránynak megfelelõen húzza ki a memóriakártyát. -12-

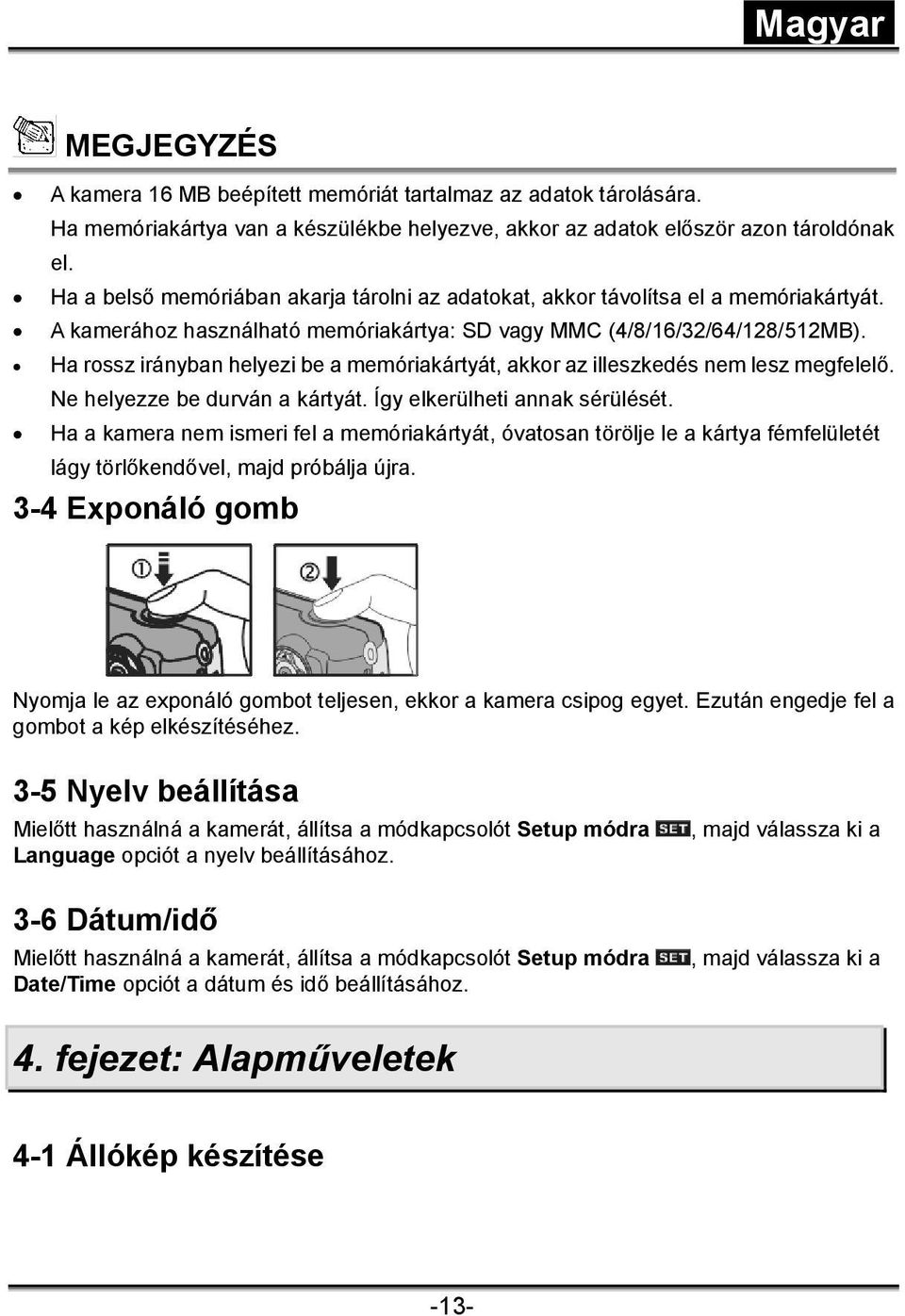

13 MEGJEGYZÉS A kamera 16 MB beépített memóriát tartalmaz az adatok tárolására. Ha memóriakártya van a készülékbe helyezve, akkor az adatok először azon tároldónak el. Ha a belső memóriában akarja tárolni az adatokat, akkor távolítsa el a memóriakártyát. A kamerához használható memóriakártya: SD vagy MMC (4/8/16/32/64/128/512MB). Ha rossz irányban helyezi be a memóriakártyát, akkor az illeszkedés nem lesz megfelelő. Ne helyezze be durván a kártyát. Így elkerülheti annak sérülését. Ha a kamera nem ismeri fel a memóriakártyát, óvatosan törölje le a kártya fémfelületét lágy törlőkendővel, majd próbálja újra. 3-4 Exponáló gomb Nyomja le az exponáló gombot teljesen, ekkor a kamera csipog egyet. Ezután engedje fel a gombot a kép elkészítéséhez. 3-5 Nyelv beállítása Mielőtt használná a kamerát, állítsa a módkapcsolót Setup módra Language opciót a nyelv beállításához. 3-6 Dátum/idő Mielőtt használná a kamerát, állítsa a módkapcsolót Setup módra Date/Time opciót a dátum és idő beállításához., majd válassza ki a, majd válassza ki a 4. fejezet: Alapműveletek 4-1 Állókép készítése -13-

14 Állókép készítéséhez tegye a következőket: 1. Nyomja meg a Power gombot a kamera bekapcsolásához. 2. Használja a MODE gombot a mód kiválasztásához. 3. A képet az LCD kijelzőn vagy a keresőn keresztül nézze, majd állítsa be a jelenetet. 4. Nyomja le az exponáló gombot. 4-2 Mozgókép rögzítése Mozgókép felvételéhez: 1. Nyomja meg a Power gombot a kamera bekapcsolásához. 2. Használja a MODE gombot a mód kiválasztásához. 3. Kezdje el a felvételt az exponáló gomb lenyomásával. Az eltelt idő látható az LCD kijelzőn. A felvétel leállításához, nyomja meg az exponáló gombot. 4-3 Tippek Egy jól sikerült kép elkészítéséhez kövesse a következő tanácsokat: Tartsa a kamerát a kezeivel azonos magasságban, könyökét lazán támassza meg testén. Tartsa távol az ujjait, haját és a hordszíjat az objektívtől. Használja a keresőt vagy az LCD kijelzőt a felvétel keretbe foglalásához. A kereső használatakor a kamerát szorítsa homlokához, hogy az exponáláskor stabilan helyezkedjen el. -14-

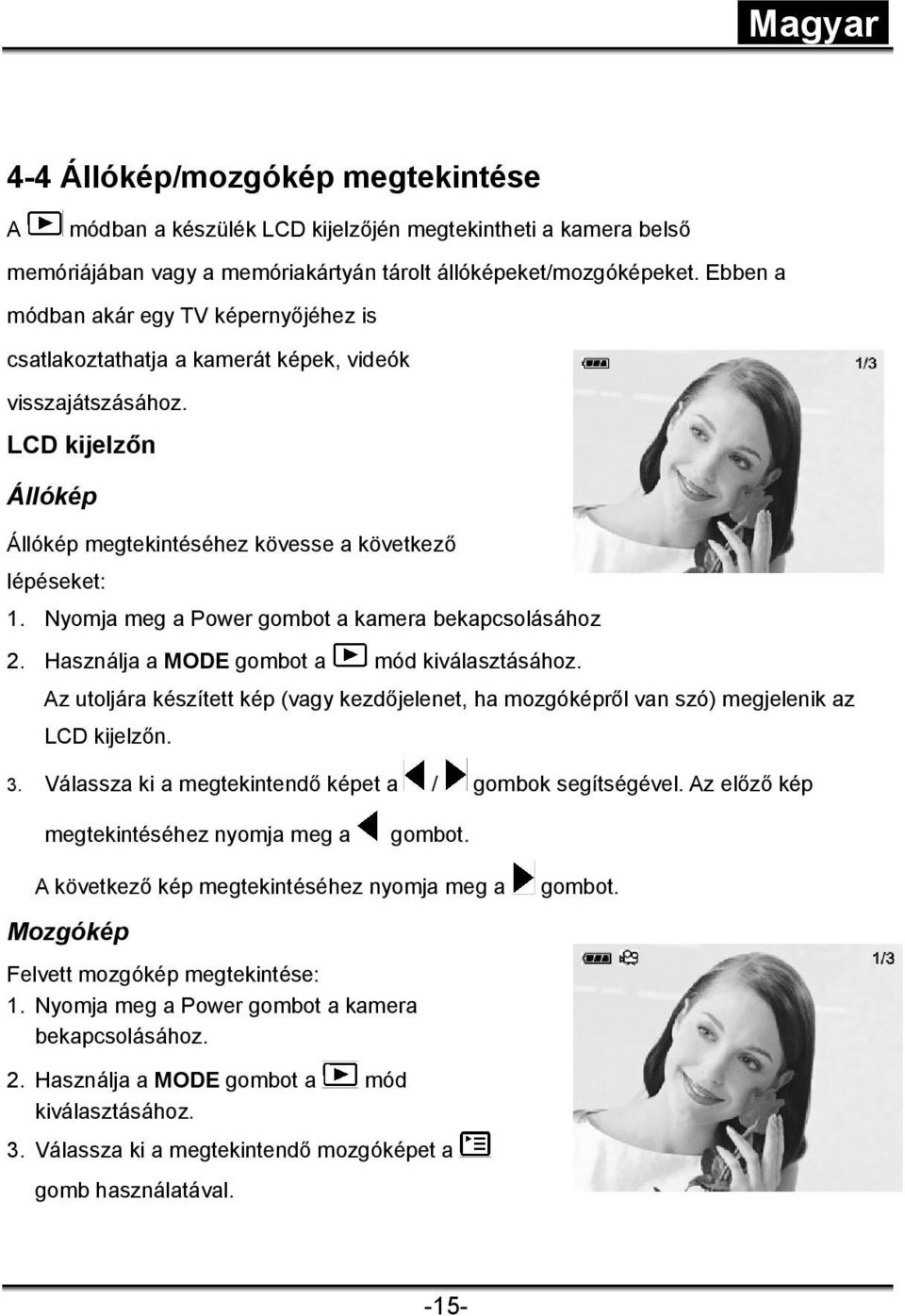

15 4-4 Állókép/mozgókép megtekintése A módban a készülék LCD kijelzőjén megtekintheti a kamera belső memóriájában vagy a memóriakártyán tárolt állóképeket/mozgóképeket. Ebben a módban akár egy TV képernyőjéhez is csatlakoztathatja a kamerát képek, videók visszajátszásához. LCD kijelzőn Állókép Állókép megtekintéséhez kövesse a következő lépéseket: 1. Nyomja meg a Power gombot a kamera bekapcsolásához 2. Használja a MODE gombot a mód kiválasztásához. Az utoljára készített kép (vagy kezdőjelenet, ha mozgóképről van szó) megjelenik az LCD kijelzőn. 3. Válassza ki a megtekintendő képet a / gombok segítségével. Az előző kép megtekintéséhez nyomja meg a gombot. A következő kép megtekintéséhez nyomja meg a Mozgókép Felvett mozgókép megtekintése: 1. Nyomja meg a Power gombot a kamera bekapcsolásához. 2. Használja a MODE gombot a mód kiválasztásához. 3. Válassza ki a megtekintendő mozgóképet a gomb használatával. gombot. -15-

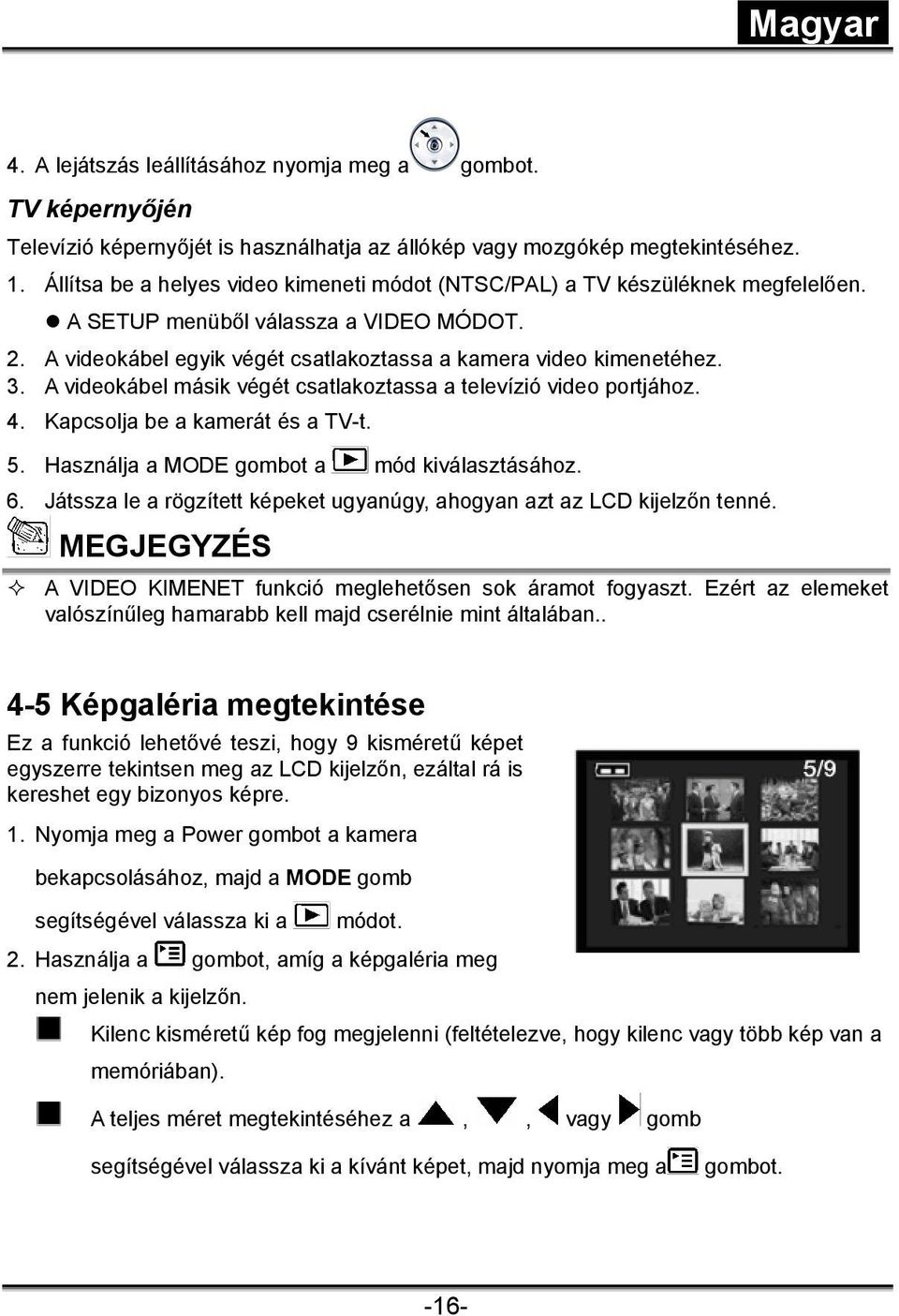

16 4. A lejátszás leállításához nyomja meg a gombot. TV képernyőjén Televízió képernyőjét is használhatja az állókép vagy mozgókép megtekintéséhez. 1. Állítsa be a helyes video kimeneti módot (NTSC/PAL) a TV készüléknek megfelelően. A SETUP menüből válassza a VIDEO MÓDOT. 2. A videokábel egyik végét csatlakoztassa a kamera video kimenetéhez. 3. A videokábel másik végét csatlakoztassa a televízió video portjához. 4. Kapcsolja be a kamerát és a TV-t. 5. Használja a MODE gombot a mód kiválasztásához. 6. Játssza le a rögzített képeket ugyanúgy, ahogyan azt az LCD kijelzőn tenné. MEGJEGYZÉS A VIDEO KIMENET funkció meglehetősen sok áramot fogyaszt. Ezért az elemeket valószínűleg hamarabb kell majd cserélnie mint általában Képgaléria megtekintése Ez a funkció lehetővé teszi, hogy 9 kisméretű képet egyszerre tekintsen meg az LCD kijelzőn, ezáltal rá is kereshet egy bizonyos képre. 1. Nyomja meg a Power gombot a kamera bekapcsolásához, majd a MODE gomb segítségével válassza ki a módot. 2. Használja a gombot, amíg a képgaléria meg nem jelenik a kijelzőn. Kilenc kisméretű kép fog megjelenni (feltételezve, hogy kilenc vagy több kép van a memóriában). A teljes méret megtekintéséhez a,, vagy gomb segítségével válassza ki a kívánt képet, majd nyomja meg a gombot. -16-

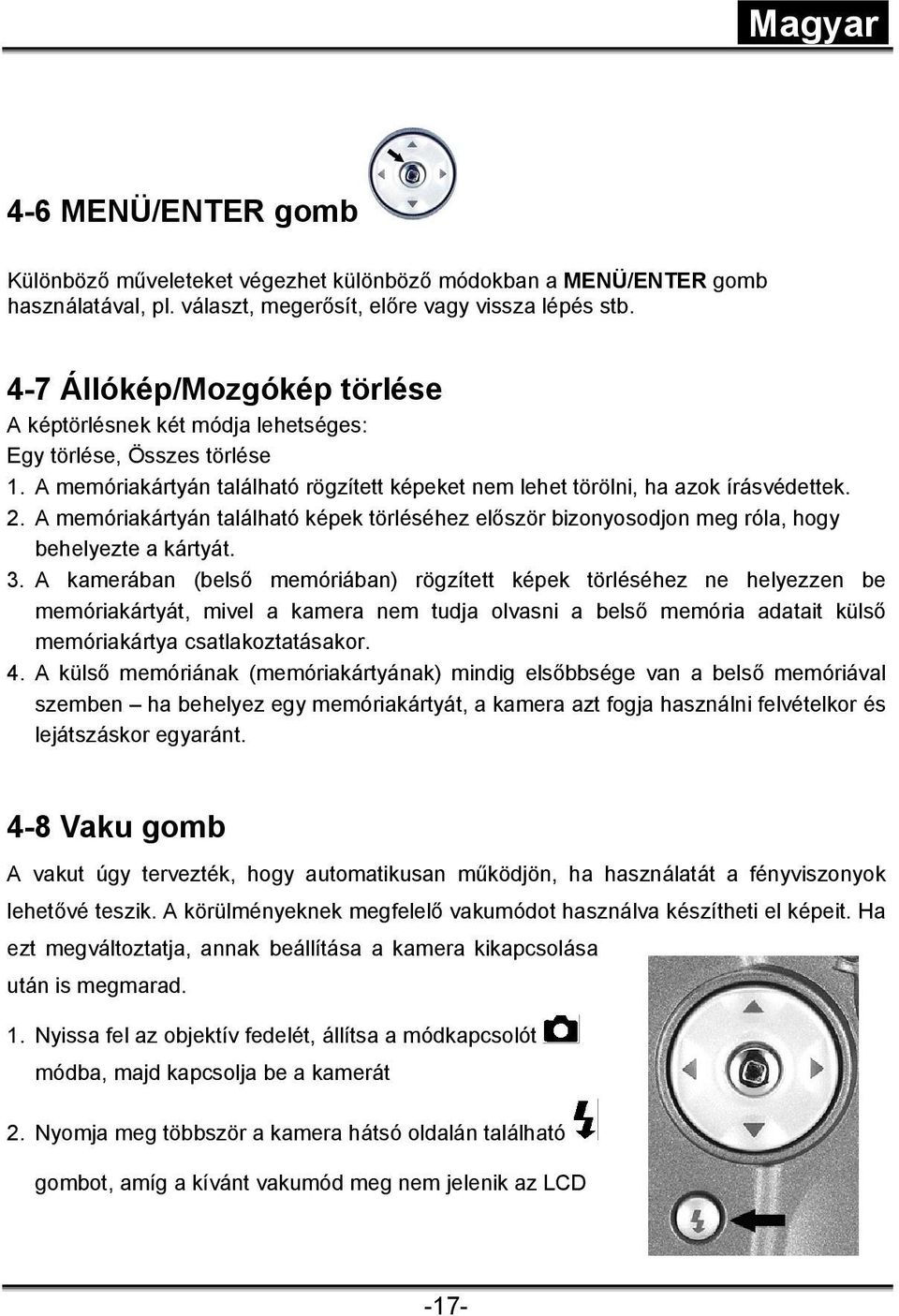

17 4-6 MENÜ/ENTER gomb Különböző műveleteket végezhet különböző módokban a MENÜ/ENTER gomb használatával, pl. választ, megerősít, előre vagy vissza lépés stb. 4-7 Állókép/Mozgókép törlése A képtörlésnek két módja lehetséges: Egy törlése, Összes törlése 1. A memóriakártyán található rögzített képeket nem lehet törölni, ha azok írásvédettek. 2. A memóriakártyán található képek törléséhez először bizonyosodjon meg róla, hogy behelyezte a kártyát. 3. A kamerában (belső memóriában) rögzített képek törléséhez ne helyezzen be memóriakártyát, mivel a kamera nem tudja olvasni a belső memória adatait külső memóriakártya csatlakoztatásakor. 4. A külső memóriának (memóriakártyának) mindig elsőbbsége van a belső memóriával szemben ha behelyez egy memóriakártyát, a kamera azt fogja használni felvételkor és lejátszáskor egyaránt. 4-8 Vaku gomb A vakut úgy tervezték, hogy automatikusan működjön, ha használatát a fényviszonyok lehetővé teszik. A körülményeknek megfelelő vakumódot használva készítheti el képeit. Ha ezt megváltoztatja, annak beállítása a kamera kikapcsolása után is megmarad. 1. Nyissa fel az objektív fedelét, állítsa a módkapcsolót módba, majd kapcsolja be a kamerát 2. Nyomja meg többször a kamera hátsó oldalán található gombot, amíg a kívánt vakumód meg nem jelenik az LCD -17-

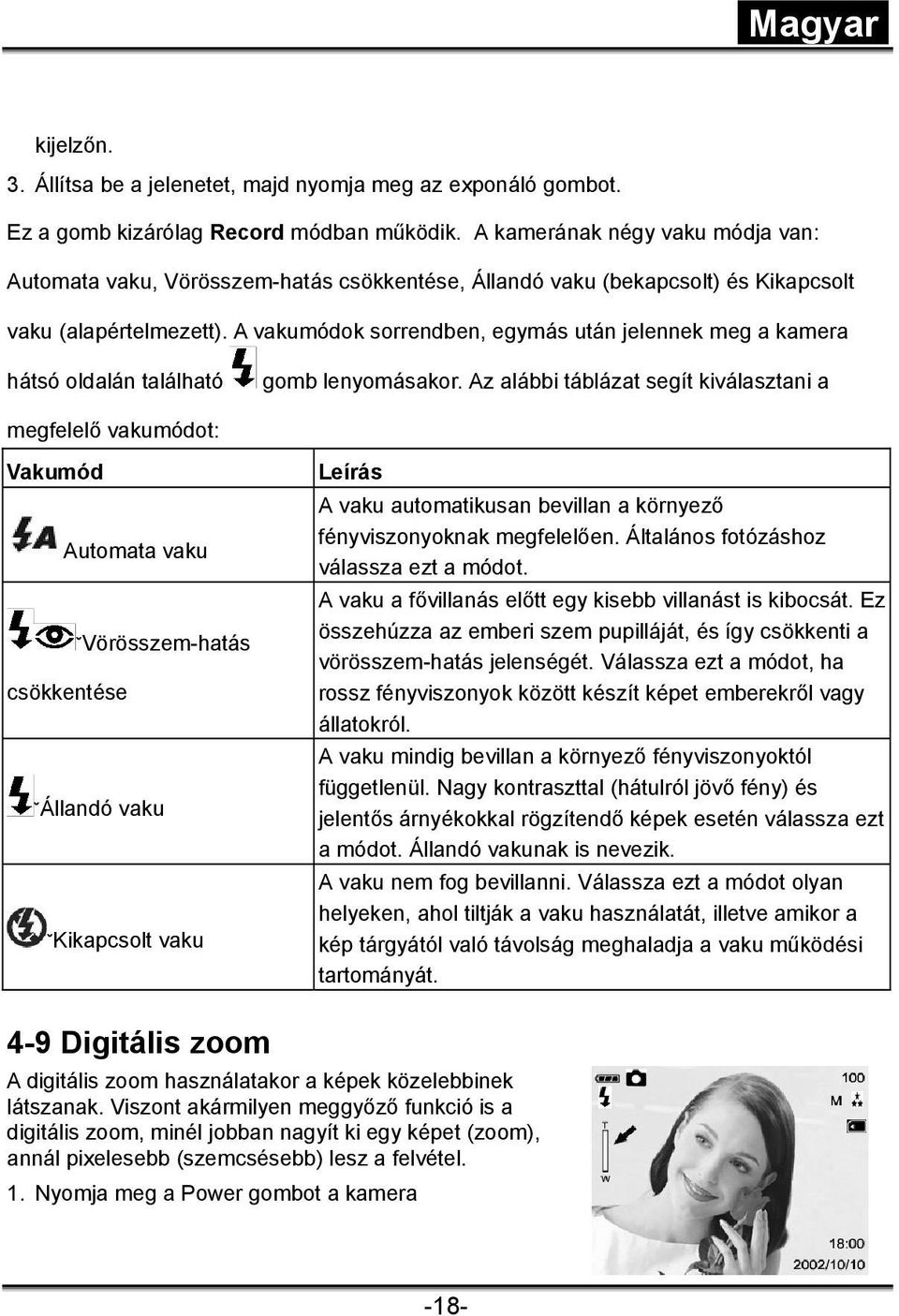

18 kijelzőn. 3. Állítsa be a jelenetet, majd nyomja meg az exponáló gombot. Ez a gomb kizárólag Record módban működik. A kamerának négy vaku módja van: Automata vaku, Vörösszem-hatás csökkentése, Állandó vaku (bekapcsolt) és Kikapcsolt vaku (alapértelmezett). A vakumódok sorrendben, egymás után jelennek meg a kamera hátsó oldalán található gomb lenyomásakor. Az alábbi táblázat segít kiválasztani a megfelelő vakumódot: Vakumód Automata vaku ˇVörösszem-hatás csökkentése ˇÁllandó vaku ˇKikapcsolt vaku Leírás A vaku automatikusan bevillan a környező fényviszonyoknak megfelelően. Általános fotózáshoz válassza ezt a módot. A vaku a fővillanás előtt egy kisebb villanást is kibocsát. Ez összehúzza az emberi szem pupilláját, és így csökkenti a vörösszem-hatás jelenségét. Válassza ezt a módot, ha rossz fényviszonyok között készít képet emberekről vagy állatokról. A vaku mindig bevillan a környező fényviszonyoktól függetlenül. Nagy kontraszttal (hátulról jövő fény) és jelentős árnyékokkal rögzítendő képek esetén válassza ezt a módot. Állandó vakunak is nevezik. A vaku nem fog bevillanni. Válassza ezt a módot olyan helyeken, ahol tiltják a vaku használatát, illetve amikor a kép tárgyától való távolság meghaladja a vaku működési tartományát. 4-9 Digitális zoom A digitális zoom használatakor a képek közelebbinek látszanak. Viszont akármilyen meggyőző funkció is a digitális zoom, minél jobban nagyít ki egy képet (zoom), annál pixelesebb (szemcsésebb) lesz a felvétel. 1. Nyomja meg a Power gombot a kamera -18-

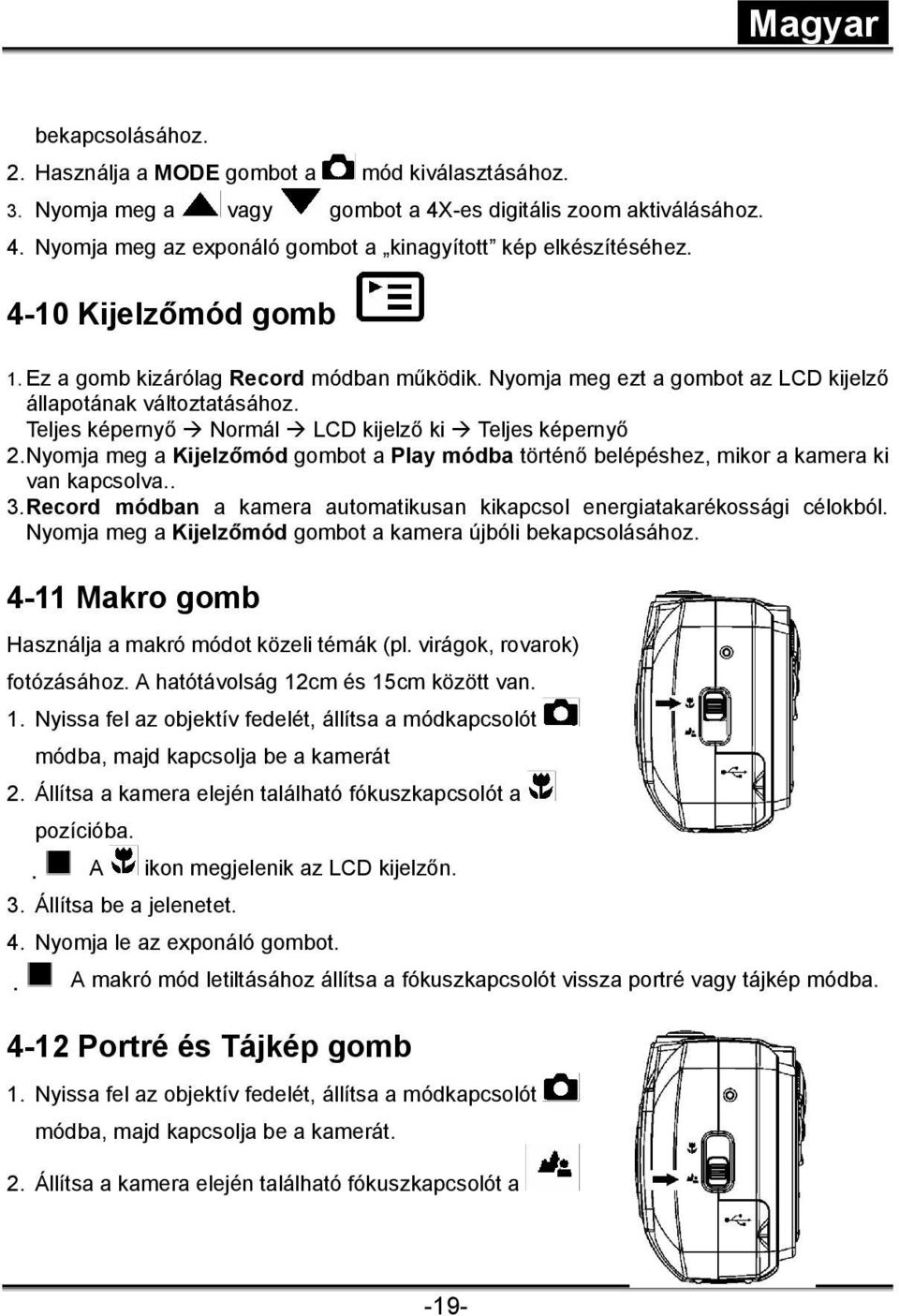

19 bekapcsolásához. 2. Használja a MODE gombot a mód kiválasztásához. 3. Nyomja meg a vagy gombot a 4X-es digitális zoom aktiválásához. 4. Nyomja meg az exponáló gombot a kinagyított kép elkészítéséhez Kijelzőmód gomb 1. Ez a gomb kizárólag Record módban működik. Nyomja meg ezt a gombot az LCD kijelző állapotának változtatásához. Teljes képernyő Normál LCD kijelző ki Teljes képernyő 2. Nyomja meg a Kijelzőmód gombot a Play módba történő belépéshez, mikor a kamera ki van kapcsolva.. 3. Record módban a kamera automatikusan kikapcsol energiatakarékossági célokból. Nyomja meg a Kijelzőmód gombot a kamera újbóli bekapcsolásához Makro gomb Használja a makró módot közeli témák (pl. virágok, rovarok) fotózásához. A hatótávolság 12cm és 15cm között van. 1. Nyissa fel az objektív fedelét, állítsa a módkapcsolót módba, majd kapcsolja be a kamerát 2. Állítsa a kamera elején található fókuszkapcsolót a pozícióba. A ikon megjelenik az LCD kijelzőn. 3. Állítsa be a jelenetet. 4. Nyomja le az exponáló gombot. A makró mód letiltásához állítsa a fókuszkapcsolót vissza portré vagy tájkép módba Portré és Tájkép gomb 1. Nyissa fel az objektív fedelét, állítsa a módkapcsolót módba, majd kapcsolja be a kamerát. 2. Állítsa a kamera elején található fókuszkapcsolót a -19-

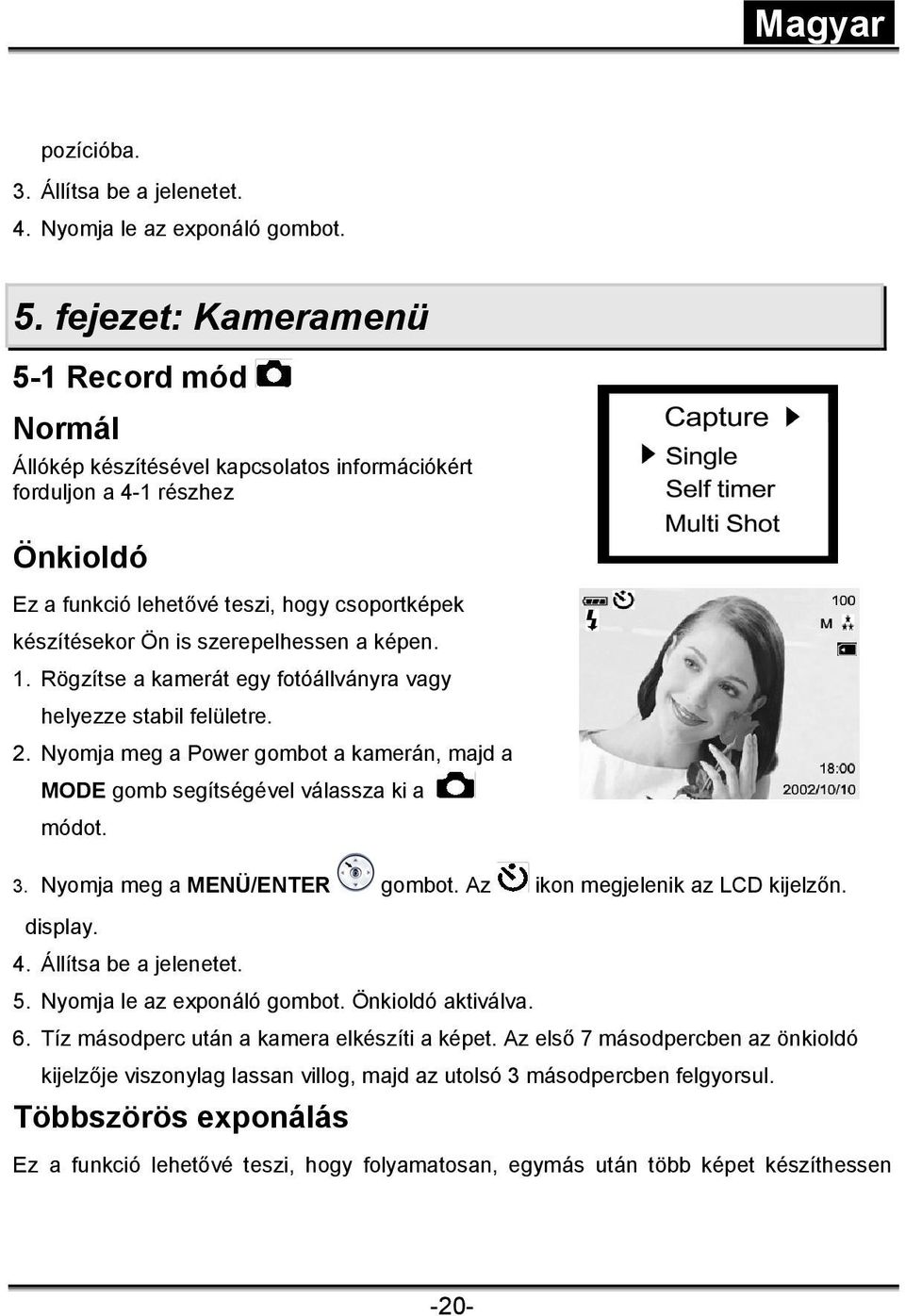

20 pozícióba. 3. Állítsa be a jelenetet. 4. Nyomja le az exponáló gombot. 5. fejezet: Kameramenü 5-1 Record mód Normál Állókép készítésével kapcsolatos információkért forduljon a 4-1 részhez Önkioldó Ez a funkció lehetővé teszi, hogy csoportképek készítésekor Ön is szerepelhessen a képen. 1. Rögzítse a kamerát egy fotóállványra vagy helyezze stabil felületre. 2. Nyomja meg a Power gombot a kamerán, majd a MODE gomb segítségével válassza ki a módot. 3. Nyomja meg a MENÜ/ENTER gombot. Az ikon megjelenik az LCD kijelzőn. display. 4. Állítsa be a jelenetet. 5. Nyomja le az exponáló gombot. Önkioldó aktiválva. 6. Tíz másodperc után a kamera elkészíti a képet. Az első 7 másodpercben az önkioldó kijelzője viszonylag lassan villog, majd az utolsó 3 másodpercben felgyorsul. Többszörös exponálás Ez a funkció lehetővé teszi, hogy folyamatosan, egymás után több képet készíthessen -20-

21 ugyanarról a témáról. Miután a felvétel befejeződött, ellenőrizze a képeket, és számítógépéről válassza ki a legjobban sikerültet. A folyamatos felvétel móddal rögzíthető képek száma a minőségi feltételektől és beállításoktól függ. H: 2048x1536 kb. 1 M: 1600x1200 kb. 2 N: 1024x768 kb. 2 L: 640x480 kb. 2 Ebben a módban a belső memória maradék kapacitása is befolyásolja a felvételt. Képfelbontás A képfelbontás (méret) képeinek méretét határozza meg, és azt, hogy hány képet tárolhat a belső memóriában vagy a memóriakártyán. Nagyobb felbontás (nagyobb méret) nagyméretű képeket eredményez, és több memóriát is foglal. Alacsonyabb felbontás (kisebb méret) kevesebb memóriát foglal, és alkalmasabb es küldésre vagy internetes közzétételre. 1. Válassza ki a képfelbontást a és gombok segítségével, majd nyomja le a MENÜ/ENTER gombot. 2. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. Képminőség A képminőség képeinek tömörítési arányát határozza meg, és azt, hogy hány képet tárolhat a belső memóriában vagy a memóriakártyán. -21-

22 Jobb minőség kevésbé tömörített képeket eredményez, de több memóriát is foglal. Gyengébb minőség kevesebb memóriát foglal, és alkalmasabb es küldésre vagy internetes közzétételre. 1. Használja újra a és gombokat a kívánt képminőség kiválasztásához. 2. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. FEHÉREGYENSÚLY A legtöbb esetben automatikus fehérkiegyenlítés ajánlott. Bizonyos körülmények között azonban manuálisan is kiválaszthat egy értéket az aktuális fényviszonyoknak megfelelően. 1. Válassza ki a FEHÉREGYENSÚLYT a és gombok segítségével, majd nyomja le a MENÜ/ENTER gombot. 2. Használja újra a és gombokat a kívánt érték kiválasztásához. 3. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. Exponálási érték A kamera képes automatikusan beállítani minden egyes jelenetre a megfelelő exponálási sebességet. Alkalmanként viszont célszerű manuálisan megadni ezt az automatikus exponálási értéket (EV) különleges körülmények esetén 1. Válassza ki az EXPONÁLÁSI ÉRTÉKET a és gombok segítségével, majd nyomja le a MENÜ/ ENTER -22-

23 gombot. 2. Használja újra a és gombokat a kívánt EV megadásához. Az EV 1,5 és +1,5 között állítható be 0,3 EV-nyi ugrásokkal. 3. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. 5-2 Play mód Play módban a felhasználók megtekinthetik rögzített álló- és mozgóképeiket. A képek megtekintéséhez tegye a következőket: 1. Állítsa a Módkapcsolót Play módra. 2. Használja az objektív fedelét a kamera bekapcsolásához. Bekapcsolás után az utolsó rögzített kép megjelenik az LCD kijelzőn. Automatikus lejátszás Az automatikus lejátszás funkció lehetővé teszi, hogy képeit a kamera a diavetítőhöz hasonlóan sorrendben és automatikusan visszajátssza. Ez nagyon hasznos és szórakoztató szolgáltatás lehet a már rögzített képek újranézéséhez vagy prezentációkhoz. 1. Nyomja meg a Power gombot a kamera bekapcsolásához, majd a MODE gomb segítségével válassza ki a módot. 2. Használja a MENÜ/ENTER gombot, menjen az Auto Play részhez, és nyomja meg a MENU/ENTER gombot. 3. Válassza ki a szünet mértékét a és gombok segítségével, majd nyomja le a MENÜ/ENTER gombot. -23-

24 A diavetítés elkezdődik, a képek a megadott szünetekkel egymás után megjelennek az LCD kijelzőn. A diavetítés leállításához nyomja meg a MENÜ/ENTER gombot. Egy törlése 1. Nyomja meg a Power gombot a kamera bekapcsolásához, majd a MODE gomb segítségével válassza ki a módot. 2. Válassza ki a törlendő képet/mozgóképet a / gombok segítségével. 3. Nyomja meg a MENU/ENTER gombot. 4. Válassza a Delete One (Egyet töröl) lehetőséget a és gombok segítségével, majd nyomja le a MENÜ/ENTER gombot. 5. Használja a és gombokat a YES (IGEN) kiválasztásához. 6. Nyomja meg a MENÜ/ENTER gombot a kép/videó törléséhez. A következő kép/mozgókép megjelenik. Összes törlése 1. Nyomja meg a Power gombot a kamera bekapcsolásához, majd a MODE gomb segítségével válassza ki a módot. 2. Válassza a Delete ALL (Összes törlése) lehetőséget a -24-

25 és gombok segítségével, majd nyomja le a MENÜ/ENTER gombot. A Delete ALL menü megjelenik. 3. Használja a és gombokat a YES (IGEN) kiválasztásához. 4. A megerősítéshez nyomja meg a MENÜ/ENTER gombot. FORMÁZÁS A memóriakártyát formázza és letöröl róla minden adatot. 1. Használja a és gombokat a FORMAT kiválasztásához, majd nyomja meg a MENÜ/ENTER gombot. 2. Használja a és gombokat a YES/NO (IGEN/NEM) kiválasztásához. 3. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. MEGJEGYZÉS A memóriakártyát nem lehet formázni, ha az írásvédett. DPOF (Digitális nyomtatási formátum) A DPOF lehetővé teszi nyomtatási információk memóriakártyára történő átvitelét. Ennek használatával Ön kiválaszthatja a nyomtatandó képet, és azt is meghatározhatja, hogy hány darabot kíván belőle nyomtatni. Csak csatlakoztassa SD memóriakártyáját egy DPOF kompatibilis nyomtatóhoz, mely SD kártyát is képes -25-

26 kezelni. A DPOF- és memóriakártyával kompatíbilis nyomtató pedig be fogja olvasni a kártyára vitt adatokat, és azok alapján kinyomtatja a képeket. 1. Válassza ki a DPOF-ot a és gombok segítségével, majd nyomja le a MENÜ/ENTER gombot. 2. Használja a és gombokat a YES/NO (IGEN/NEM) kiválasztásához. 3. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. MEGJEGYZÉS A DPOF funkció csak akkor működik, ha a memóriakártyát behelyezték. 5-3 Setup mód A Setup mód használatával a kamera következő alapfunkcióit állíthatja be: nyelv, dátum/idő, automatikus kikapcsolás, frekvencia és alapbeállítások. A beállításhoz tegye a következőket: 1. Állítsa a Módkapcsolót Setup módra. 2. Használja az objektív fedelét a kamera be- és kikapcsolásához. Miután bekapcsolta a kamerát, a vörös LED villogni fog, és a Setup képernyő megjelenik az LCD kijelzőn. NYELV Az OSD menü nyelvét állítja be. 1. Használja a és gombokat a NYELV kiválasztásához. 2. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. DÁTUM/IDŐ A dátumot és időt állítja be. -26-

27 1. Használja a és gombokat a DÁTUM/IDŐ kiválasztásához. 2. Nyomja meg a MENÜ/ENTER gombot a DÁTUM/IDŐ beállításához. 3. Használja a és gombokat a DÁTUM/IDŐ beállításához. 4. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. AUTOMATIKUS KIKAPCSOLÁS Meghatározhatja a kikapcsolási időt. 1. Használja a és gombokat az AUTOMATIKUS KIKAPCSOLÁS kiválasztásához. 2. Használja a és gombokat a kívánt beállítás kiválasztásához. 3. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. TV kimenet A kamera TV kimeneti funkciójának használatával képeket jeleníthet meg más kijelzőkön, pl. TV-n vagy monitoron. A képek átviteléhez tegye a következőket: 1. Képátvitel előtt válassza ki a megfelelő képrendszert a csatlakoztatott eszközhöz. Állítsa a Módkapcsolót Setup módra, majd válassza ki a megfelelő képrendszert: NTSC vagy PAL. 2. Mikor ezt a funkciót választja, használja a kamerához adott videokábelt a kamera és a kimeneti eszköz összekapcsolásához. 3. Kapcsolja be a kamerát. Az LCD kijelzőn nem lesz kép. Minden kép és információ a kimeneti eszköz kijelzőjén fog megjelenni. MEGJEGYZÉS -27-

28 A kamera normálisan fog működni, ha engedélyezi a TV kimenet funkciót. Az egyetlen különbség a képek és hozzájuk tartozó információk megjelenítésének helye. Miután csatlakoztatta a videokábelt a kamerához, akkor használat során az LCD kijelzőn kép nem fog megjelenni. Ha vissza akarja állítani az LCD kijelző állapotát, csatlakoztassa le a videokábelt a kameráról. Frekvencia A kamera két különböző fénnyel kapcsolatos frekvenciabeállítást támogat: 50Hz és 60Hz. Mikor fluoreszkáló fényben fényképez, válassza az Ön környezetének megfelelő frekvenciabeállítást. Más fényviszonyok esetén válassza a letiltás opciót a beállításoknál. 1. Használja a és gombokat a Frekvencia kiválasztásához. 2. Használja a és gombokat a kívánt beállítás kiválasztásához. 3. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. Alapbeállítás 1. Használja a és gombokat az alapbeállítás kiválasztásához. 2. Használja a és gombokat a kívánt beállítás kiválasztásához. 3. Nyomja meg a MENÜ/ENTER gombot a választás megerősítéséhez. 5-4 Movie mód Használhatja a Movie módot mozgóképek felvételéhez (hang rögzítése nem lehetséges). Mozgóképek rögzítéséhez tegye a következőket. 1. Állítsa a Módkapcsolót Movie módra. 2. Használja az objektív fedelét a kamera bekapcsolásához. Bekapcsolás után az utolsó rögzített kép megjelenik az LCD kijelzőn. 3. Nyomja meg az exponáló gombot a felvétel elkezdéséhez. Nyomja meg újra az exponáló gombot a felvétel leállításához. -28-

29 4. A felvétel alatt az LCD kijelző mutatni fogja a rögzített időtartamot (másodpercben). MEGJEGYZÉS Mozgóképek rögzítésekor a maximum rögzítési idő a memóriakártyán lévő szabad helytől függ. 5-5 PC mód Tegye a következőket a PC Camera vagy Mass Storage elemek PC Connection menüből történő kiválasztásához: A készülék mint PC kamera Az eszköz PC kameraként is használható. Ezáltal Ön videokonferenciákat tarthat, beszélhet üzleti partnereivel az interneten vagy a vállalati intraneten keresztül, továbbá valós idejű beszélgetéseket is kezdeményezhet barátaival vagy családjával. A funkció használatához kövesse az alábbi lépéseket: 1. lépés: Telepítse a PC kamera drivert 2. lépés: Kamera csatlakoztatása számítógéphez 3. lépés: Indítsa el a szoftvert (például: ArcSoft VideoImpression) Rendszerkövetelmények videokonferenciához A kamera videokonferenciára történő használatához számítógépének a következő elemeket kell tartalmaznia: Mikrofon Hangkártya Hangszóró vagy fejhallgató Hálózati kapcsolat 1. lépés: A PC kamera driver telepítése A mellékelt CD-ROM-on található driver kizárólag Windows-hoz használható. Az eszköz PC kamera funkcióját Macintosh platformok nem támogatják. -29-

30 2. lépés: A kamera számítógéphez csatlakoztatása 1. Nyomja meg a Power gombot a kamera bekapcsolásához. 2. Csatlakoztassa az USB kábel egyik végét a számítógép egyik szabad USB portjához. 3. Csatlakoztassa az USB kábel másik végét a kamera USB csatlakozójához. 4. Az USB CONFIG menü megjelenik az LCD kijelzőn. 5. Válassza ki a PC CAMERA-t a és gombok segítségével, majd nyomja le a MENÜ/ENTER gombot. A PC CAMERA megjelenik az LCD kijelzőn. 6. Rögzítse a kamerát a monitor tetején. Kapcsolja be a számítógépet. Kattintson a Start gombra, majd válassza: Programok > ArcSoft VideoImpression > VideoImpression. A következő VideoImpression ablak jelenik meg. Kattintson az Új gombra, a következő Album képernyő jelenik meg. -30-

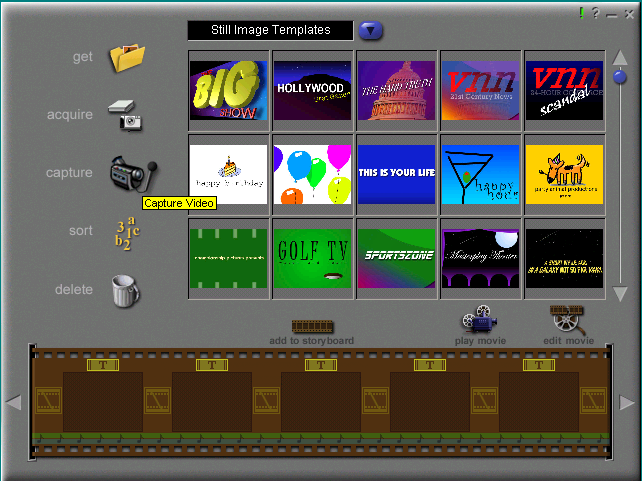

31 Kattintson a Capture gombra, a Capture képernyő megjelenik. -31-

32 Kattintson a Record gombra, ezután elkezdheti a mozgókép rögzítését. Ha be akarja fejezni a rögzítést, nyomja meg az ESC gombot vagy kattintson a Pause gombra. 6. fejezet: Driver telepítése 6-1 Kamera driver telepítése PC-re Használhatja a kamera PC Camera vagy Mass Storage funkcióit PC segítségével. A megfelelő kamera driver telepítéséhez tegye a következőket: 1. Helyezze a kamerához kapott CD-ROM-ot a számítógép CD meghajtójába. 2. A telepítő automatikusan elindul, az üdvözlő képernyő megjelenik. Ha a CD-meghajtó nem támogatja az automatikus indítást, kattintson a Sajátgép ikonra az Asztalon. Kattintson a CD-meghajtó ikonjára, majd a gyökérkönyvtárban található Setup.exe fájlra. 3. Kattintson az Install driver-re a driver telepítéséhez, a következő képernyő jelenik meg: 4. Kattintson a Next gombra a folytatáshoz. Miután sikeresen telepítette a kamera drivert, a következő üzenet jelenik meg a képernyőn: -32-

33 5. Kattintson a Finish gombra a számítógép újraindításához és a driver telepítésének befejezéséhez. 6-2 Szoftver telepítése PC-re Arcsoft Software telepítése (pl. PhotoImpression) 1. Helyezze a kamerához kapott CD-ROM-ot a számítógép CD meghajtójába. 2. A telepítő automatikusan elindul, az üdvözlő képernyő megjelenik. Ha a CD-meghajtó nem támogatja az automatikus indítást, kattintson a Sajátgép ikonra az Asztalon. Kattintson a CD-meghajtó ikonjára, majd a gyökérkönyvtárban található Setup.exe fájlra. 3. Kattintson az Arcsoft PhotoImpression lehetőségre a telepítéshez, a következő képernyő jelenik meg: 4. Válassza ki a telepítés nyelvét. Kattintson az OK-ra a választás megerősítéséhez. 5. Megjelenik az üdvözlő képernyő. Kattintson a Next gombra a folytatáshoz. -33-

34 6. Megjelenik a Szoftverliszensz egyezmény képernyő. Kattintson a Yes gombra a telepítés folytatásához. 7. Kövesse a Telepítő varázsló utasításait (célmappa, kívánt összetevők). 8. Válassza ki a program mappáját. -34-

35 9. Mikor a telepítés befejeződött, az alábbi ablak jelenik meg. Kattintson a Finish gombra a telepítés befejezéséhez. 6-3 Fényképek/videók áttöltése kameráról Kapcsolja be a számítógépet. Kattintson a PhotoImpression ikonjára az Asztalon, vagy válassza a Start > Programok > ArcSoft PhotoImpression > PhotoImpression menüpontot. A következő PhotoImpression ablak jelenik meg. Megjegyzés: Győződjön meg róla, hogy az ArcSoft -35-

36 PhotoImpression szoftver telepítve van. Ha nem, akkor először telepítse azt. (Forduljon a Digitális kamera szoftver telepítése részhez.) Kattintson a Camera/Scanner, majd az Acquire gombra megjelenik. 6-4 Felvett képek másolása számítógépre. A Twain felület Ön megoszthatja rögzített képeit/videóit családjával, barátaival en keresztül, de akár fel is teheti őket az internetre. Ezelőtt azonban kameráját csatlakoztatni kell számítógépéhez az USB kábel segítségével, és képeit/videóit át kell másolnia a PC-re. Ehhez kövesse a következő lépéseket: 1. lépés: Telepítse az USB drivert 2. lépés: Kamera csatlakoztatása számítógéphez 3. lépés: Képek/Videók áttöltése 1. lépés: Az USB driver telepítése A mellékelt CD-ROM-on található USB driver kizárólag Windows XP/Me/2000/98SE operációs rendszerekhez használható. 1. Helyezze a kamerához kapott CD-ROM-ot a számítógép CD meghajtójába. 2. Kövesse a képernyőn megjelenő utasításokat a telepítés befejezéséhez. 3. Indítsa újra a számítógépet. 2. lépés: A kamera számítógéphez csatlakoztatása 1. Nyomja meg a Power gombot a kamera bekapcsolásához. 2. Csatlakoztassa az USB kábel egyik végét a számítógép egyik szabad USB portjához. 3. Csatlakoztassa az USB kábel másik végét a kamera USB csatlakozójához. 4. Az USB CONFIG menü megjelenik az LCD kijelzőn. 5. Válassza a DISK DRIVE lehetőséget a és gombok segítségével, majd nyomja le a MENÜ/ENTER gombot. A DISK -36-

37 DRIVE megjelenik az LCD kijelzőn. 6. Keresse a Sajátgépben megjelenő új cserélhető lemez -t. 7. Az Ön felvett képei/videói e lemez egyik mappájában lesznek. 3. lépés: Képek/videók áttöltése Amikor a kamera be van kapcsolva, és csatlakoztatta a számítógépéhez, tekintse úgy, hogy van egy új lemezmeghajtója. Azaz, közvetlenül áttöltheti képeit/videóit a cserélhető lemez -ről a merevlemezre vagy egyéb adattárolóra történő átmásolással. Windows-t használó számítógép Nyissa meg dupla kattintással a cserélhető lemez -t. Kattintson duplán a mappán. A képek a mappá(k)ban lesznek. Válassza ki a kívánt képet, majd a Másolás parancsot a Szerkesztés menüből. Nyissa meg a célmappát, majd válassza a Beillesztés parancsot a Szerkesztés menüből. Megfoghatja az egérrel, és át is húzhatja a kamerán található fájlokat a kívánt helyre. -37-
